罗技G400S（翻新版），进来看看吧，内有飞线图

wlandytex

       实体店的老板让我修的，说客户一口咬定就是从她店里买的，但是又没有收据和发票，去罗技售后查序列号，官方回应不是正品行货。老板也很无奈，最终鼠标送到了我这里。其实毛病就是左侧两个侧键塌陷，按进去没反应。我们直接上图吧。

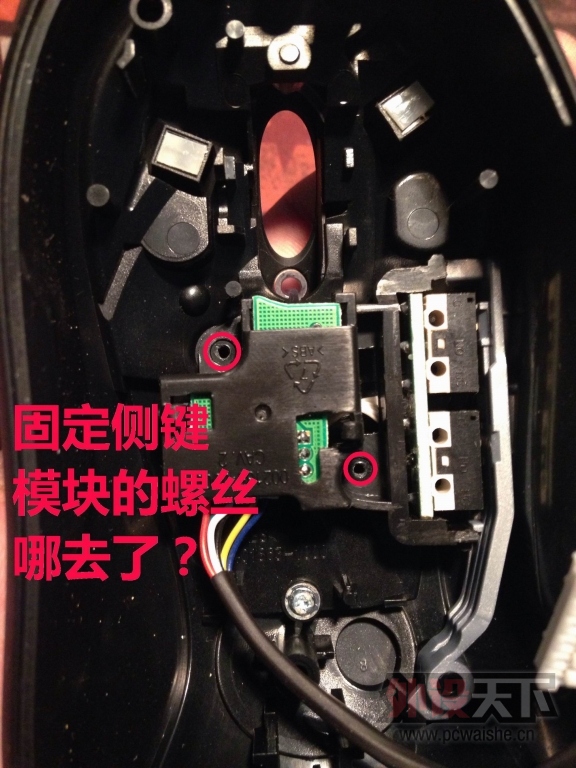

其实毛病很小，就是这里，固定侧键模块的两个螺丝就根本没有，是不是很邪门。估计翻新的时候就没给拧上。导致这个模块掉下来了，所以侧键会无法触发。

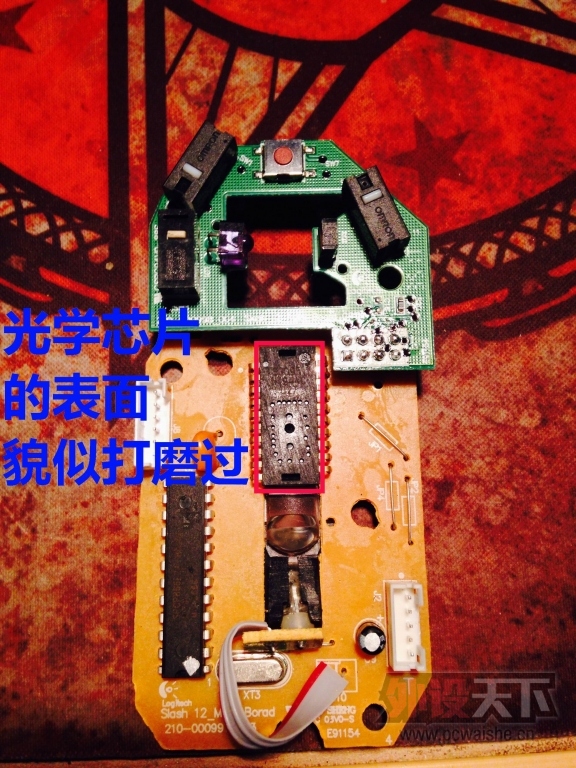

来看看芯片，表面貌似是打磨过。有一道一道的痕迹。



红框标记的地方全部是手工焊的痕迹，比较粗糙，貌似焊接的人也没什么经验，感觉不美观。右边那个大框里面是黑色长条主控芯片的引脚。

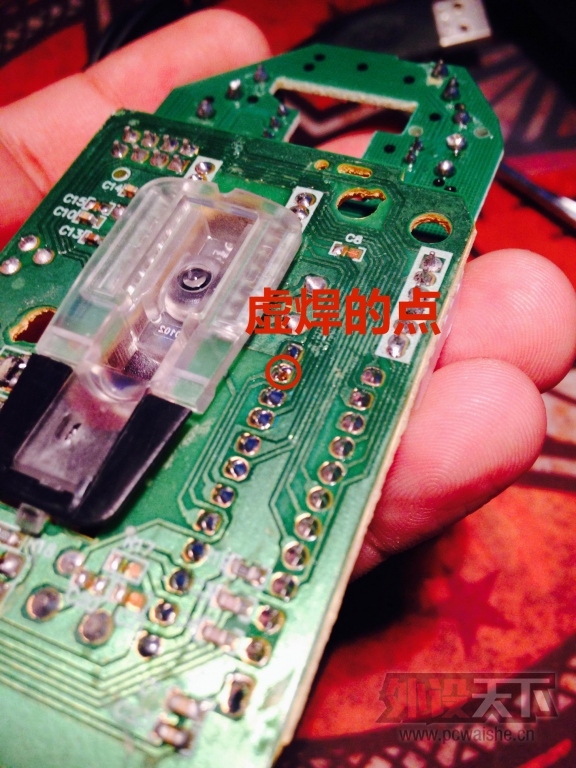

主控芯片引脚的焊点还有虚焊的地方。搞不清楚为啥底板基本都焊过。这翻新的工程量可不小。

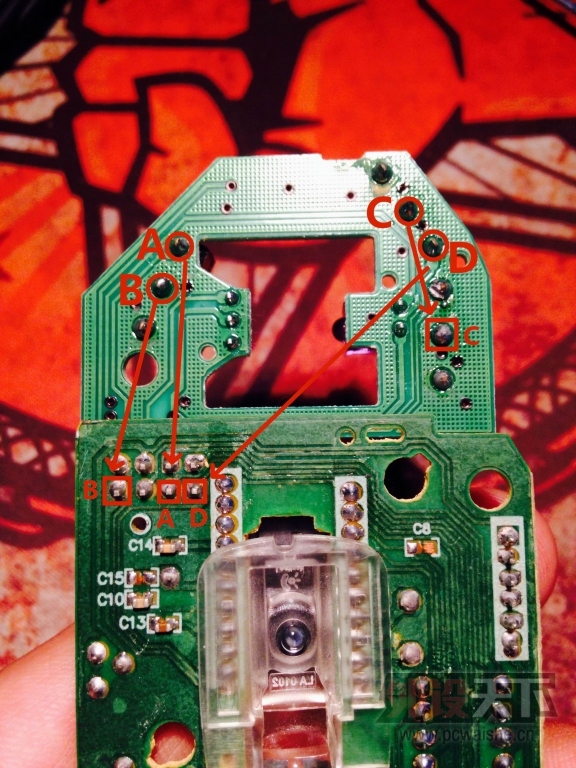

虽然是翻新板子，但是飞线图肯定是没错的，最后送上，有需要的同学就收了吧。

现在G400S感觉水都越来越深了，没准淘宝的工包货都是这么来的。希望大家提高警惕吧。

各位晚安。

kingwinston

顶起高人的帖子，话说这板子太丧心病狂了。。

南方橘子

不可能没经验的人焊的，估计修了好久

xiaofuyou521

晚安～但是这货感觉没必要吧～强大的维修技术

dongdonglion

真是啥都有啊~~~~~

无奈的冬天

楼主的飞线图一直持续关注中
这个图我有点疑问 既然是工包翻新 怎么确定一定是真G400S
因为上图翻新的太厉害 真正的G400S和图片飞线是否一致
以前楼主MX518飞线图和这个图比较有点区别 大体飞线位置是一致的 顺序有点改变

wlandytex

kingwinston 发表于 2014-12-30 00:07
顶起高人的帖子，话说这板子太丧心病狂了。。

谁说不是啊

wlandytex

dongdonglion 发表于 2014-12-30 00:29
真是啥都有啊~~~~~

头一次看见这么大动干戈的焊接的。

wlandytex

xiaofuyou521 发表于 2014-12-30 00:34
晚安～但是这货感觉没必要吧～强大的维修技术

底板焊一边其实还挺费劲呢。

wlandytex

南方橘子 发表于 2014-12-30 02:01
不可能没经验的人焊的，估计修了好久

有经验的人往往都比较注重焊接的美观成都。纯个人观点。
