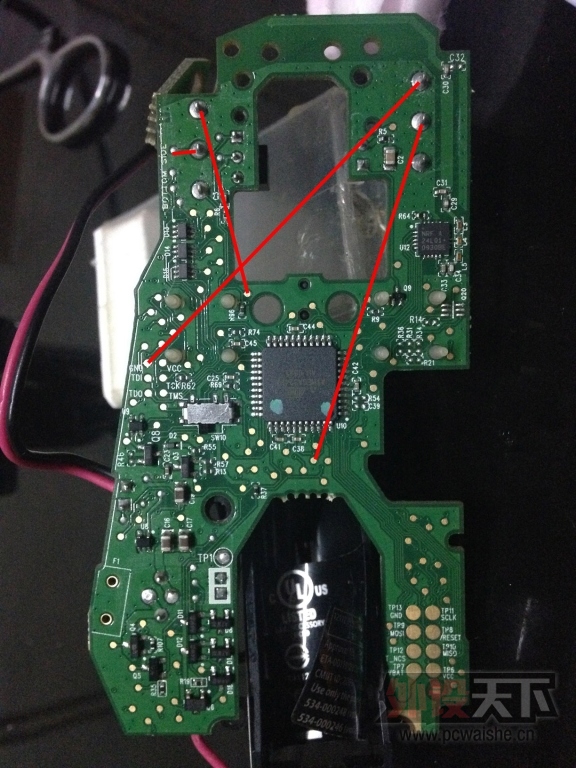

M950的飛線點，在網上沒找見，就自己找了一下

gato_shin · 发表于 2014-12-26 00:09

這貨左鍵兩個腳都是內層走線，真等玩脫了想找線腳順著摸點都沒得摸，只好拆了一個好的找了一下。

wlandytex · 发表于 2014-12-26 00:55

这个我收了。

xxxyyy · 发表于 2014-12-26 03:58

会脱线吗，这是罗技曾经的母舰啊

gato_shin · 发表于 2014-12-26 11:17

wlandytex 发表于 2014-12-26 00:55
这个我收了。

其實就是打算發給你看的，看你發了好多飛線圖不過沒950的，哈哈

wlandytex · 发表于 2014-12-26 11:31

gato_shin 发表于 2014-12-26 11:17
其實就是打算發給你看的，看你發了好多飛線圖不過沒950的，哈哈

我发记录飞线点就是方便自己以后的维修，省得跑线。你这个点是拿万用表测过的是吧？

study · 发表于 2014-12-26 13:23

wlandytex 发表于 2014-12-26 11:31
我发记录飞线点就是方便自己以后的维修，省得跑线。你这个点是拿万用表测过的是吧？

数码之家论坛上有更详细的，

还有排线飞线大法。

wlandytex · 发表于 2014-12-26 13:51

study 发表于 2014-12-26 13:23
数码之家论坛上有更详细的，

还有排线飞线大法。

他们弄的细致，我就是简单搞搞，够用就行。

gato_shin · 发表于 2014-12-26 14:02

wlandytex 发表于 2014-12-26 11:31
我发记录飞线点就是方便自己以后的维修，省得跑线。你这个点是拿万用表测过的是吧？

沒錯是用萬用表點的，看不到線沒可能跑線的啦（笑

dongdonglion · 发表于 2014-12-26 14:30

厉害厉害~~~~

fox1945 · 发表于 2014-12-29 00:29

已收藏
