[清洗键盘轴]plum morphling 87拆解+清洗经验分享

wurenny

//献给所有爱好自己动手解决问题的人（已高度发烧的大湿随便看看就好，呵呵），此文已在我的个人站点同步发布，转载请声明出处，谢谢
//还有必须声明，这不是一篇软文，我仅仅是分享过程，这把键盘（青轴）我是13年11月买的，如果非得这么说，那我只能说是口碑传播

很多一开始玩机械键盘的人在用一段时间后，可能都碰到某些按键反应不灵敏的情况，一般来说，真正的cherry轴至少用3、5年是没有任何问题的，只要是没有大摔大碰，不要立马就想着售后返厂或换轴之类的，因为十有八九这可能就是机械轴进灰了，下面就以我手上的plum87为例，分享我洗轴的全过程：

1，前奏：
首先，通过这次拆解发现，plum87有一个设计理念就是极简（连说明书都没有，这是真的），外壳是无螺丝全卡扣设计的，再次感谢@佟雨泉 这哥们告诉我这一点：


顺便将plum87的说明书补上，这张图是@admurder 在我之前的处女贴里亲自回复的：

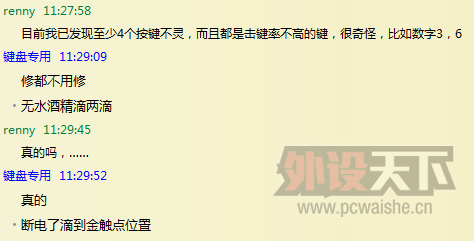

其次是plum售后的建议，我半夜在plum售后群里发了一句话，这是第二天售后主动联系我的：

再就是抽一个比较充裕的时间做这件事，比如周末，一次性连续搞定，避免节外生枝

2，准备材料+工具

材料：纯度至少95%以上的工业酒精（也叫无水乙醇），一般五金店就会有卖，指导价约450ml/￥8，注意必须确认酒精的纯度，如果瓶子上没写就打电话直接问下厂家，越纯越好
工具说明（从左到右）：1）USB灯，干这些类似电器修理的活的时候，保证一个好的光照很重要，当然无影台灯就更好了；2）尖嘴钳，一般机械键盘里，连接数据线和电路板的地方会有可插拔的插针接口（专业术语叫____？），这种东西比较紧，用手肯定是抠不出来的，直接拉线可能会把线扯断掉，所以得用尖嘴钳把它慢慢拔出来；3）一字型小螺丝刀，用来撬外壳卡扣的；4）十字型小螺丝刀，用来拆解电路板上的小螺丝；5）镊子，安装回车键这种带金属条固定的大键帽时可能会用到；6）毛刷，用来清洁外壳和键帽；7）细刷，用来清洁电路板；8）简易酒精滴取装置，我这里用的是一个眼药水管；9）拔键器，这是必须的；10）缝衣针（放在在拔键器上面的东西），滴酒精时会用到


3，拆解（当然如果你不想清洗主板，可以直接跳到第6步清洗键盘轴即可）：

可以看到，外壳每一边有5个卡扣位，上下两边是对称设计的，总共10个卡扣，看了这个你应该知道怎么撬开它了


电路板上会有固定槽，这两个柱子使整个内部结构不会出现半点松动，防止摔落后发生电路板移位现象


两根红线是连接电池仓的，电线接头的金属片即充当了螺丝的缓冲加固垫片，再一次诠释了至简理念
下面是关于无线模式的使用经验：
plum87是机械键盘中少有的双模设计（无线+有线），对于喜欢桌面简洁的人来说无疑是最大的福音，当初我也是看中这个特性才下手的，有人会担心无线延迟的问题，我想在此说明下，这把键盘我是用来写程序专用的，我去年刚买来就专门测试了，无线10米距离无任何问题，无延迟，如果用于打游戏我没有测试，因为青轴不适合玩游戏。无线模式我只说两点：1）电池肯定是没罗技那种薄膜盘耐用，所以必须准备两对充电池轮换，我用品胜800mAH的充电池只能用一个月，plum87有一个比较人性化的地方，就是电池不足的时候，ESC上的蓝色灯会长亮起来，这个时候就可以换电池了，防止把充电池电量耗尽；2）USB无线接收器应尽量远离其它的无线接收器，因为这会有一定的干扰，比如无线蓝牙耳机的接收器、360随身WIFI（这个东西干扰比较大）

4、内部设计做工主板插图，因为plum87的设计做工都很棒，所以我想上几张图和大家分享下：

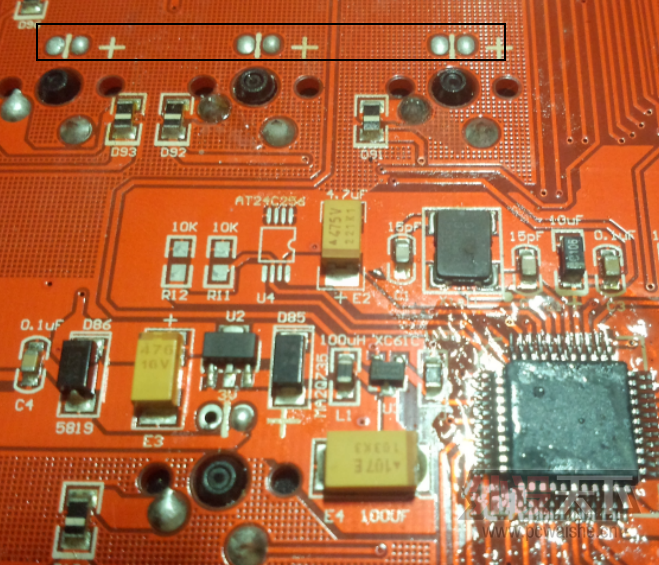

焊接完美饱满，基本上不可能出现松动情况


迷你拐形天线设计，下面是电池开关

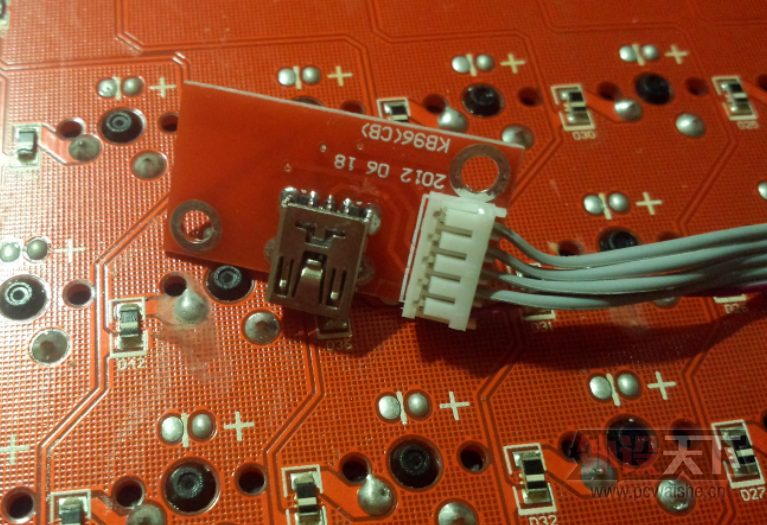

从上面标识的数字型号，可以看出USB连接板和plum96是一样的


PCB主板和底盘外壳卡得十分紧密

5，清洁外壳和电路板，只需要用刷子刷干净即可，最好不要用电吹风这样的东西，因为这样反而把灰吹到键盘轴里面去了，刷的时候可以将键盘竖立起来或反扣过来在底下刷

6，清洗键盘轴：

用缝衣针将轴承顶下去，另一只手将酒精滴入2~3滴即可，滴完用手指快速反复按键约100次即可，如果不行，也可以用指甲拨弹几次，使之产生较大震动效果，大约过2分钟，等酒精挥发掉，就可以通电测试了。最好一次性将不灵敏的按键都清洗一次，然后再通电测试，这样避免反复的通电断电和插拔，减少类似扯断线这种意外情况发生，我建议每年应该全盘清洗一次

7，待全部按键测试通过后，把USB线，插针都连好，将主板慢慢放入底壳，放入的时候应该保证背后的电线不被压挤到，然后就可以将上面的外壳合拢了，这时只需要将各个卡扣位适当地按压即可，有按不合拢的地方仔细找下原因，切忌不可霸王硬上弓，强行拍砖

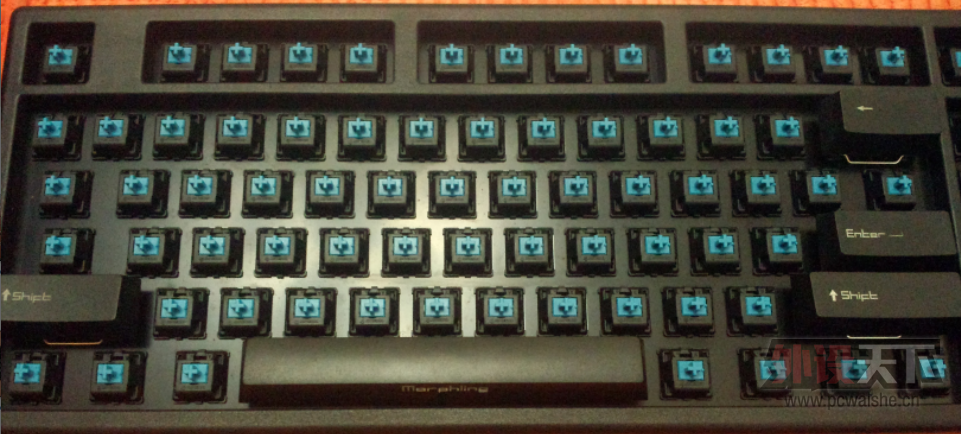

8，好了，到此基本的清洗已经完成，就剩下装键帽了，拆键帽的时候你可能已经注意到，实际上键帽是有两种的：大键帽，包括退格、回车、左右shift、空格键，还有其它的都是小键帽了，小键帽直接扣在轴上就可以了，大键帽是不能直接简单的扣在轴上的，而要和金属辅助支撑条共同维持一个平衡位状态，以此保持长期稳定的手感，相对难装一点，所以应该把所有大键帽先安装上，这时周围有比较好的空位：


最后再安装其它小键帽：

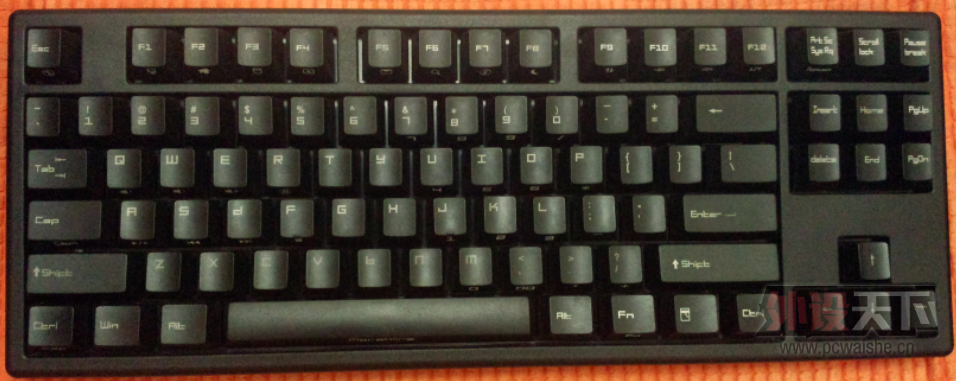

此时不但恢复了拆解之前的原貌，手感更是杠杠地，全部搞定可以收工了

cx215

一个月酒精治疗一次的凯酷2代路过...

wurenny

ko74110 发表于 2014-12-1 15:05
95%的酒精药店有卖的

刚才前面的图挂了，汗。。。
我问了两家药店，只有医用70%的，所以去一家五金店找到的

wurenny

cx215 发表于 2014-12-1 17:26
一个月酒精治疗一次的凯酷2代路过...

酒精上瘾//

lzf19750908

有用处的经验，顶

ko74110

95%的酒精药店有卖的

blares

好办法，感谢楼主分享

wurenny

八眼田鸡 发表于 2014-12-1 18:30
A大出的东西都挺不错的，打游戏一直在用96

游戏应该上黑轴才好//

八眼田鸡

A大出的东西都挺不错的，打游戏一直在用96

佟雨泉

挺详细的，适合新手
