技嘉G1.Sniper B6背光系统主板

dpgisdpg

首先预览技嘉G1.Sniper B6两大特色：
    1、LED 超炫酷背光系统
    2、M.2 超高速SSD插槽

    业界独家提供LED背光系统的B85主板，带来炫酷的视觉体验，引入技嘉B85 Phoenix备受好评的灯光系统，侧边设计LED炫光灯带。


     夜晚和光线昏暗的环境，技嘉G1.Sniper B6更能展现出别样的魅力。


    业界独家搭载M.2 SSD插槽的B85主板，带来极速的存储体验，引入最新Z97芯片组才拥有的M.2 SSD存储接口，高达10Gb/s带宽。

    独一无二的酷炫外观以及M.2 10Gb/s存储接口，技嘉G1.Sniper B6直指最强规格的B85主板，下面进行体验。



包装及附件：


     与主板配色一致的军绿色纸盒，除了突出标志性的超耐久用料、4年免费质保等特点，正中给出技嘉G1.Sniper B6背光系统的特写，犹如跑车驶过的尾灯。


    背面细节描述主板特色和规格参数。

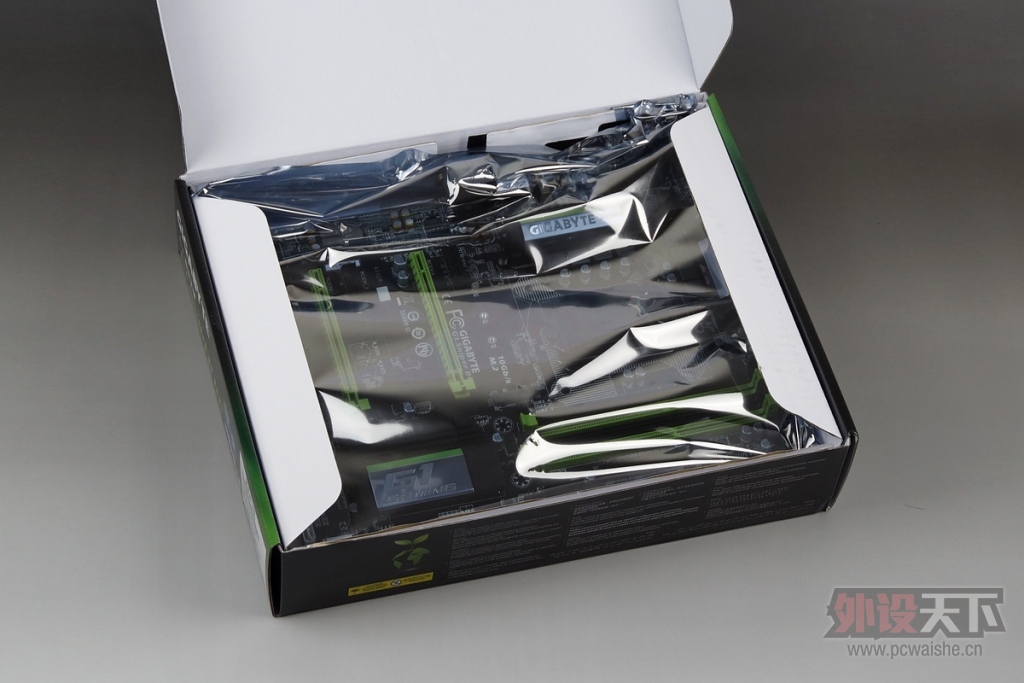

    开启纸盒，上层主板、下层附件。

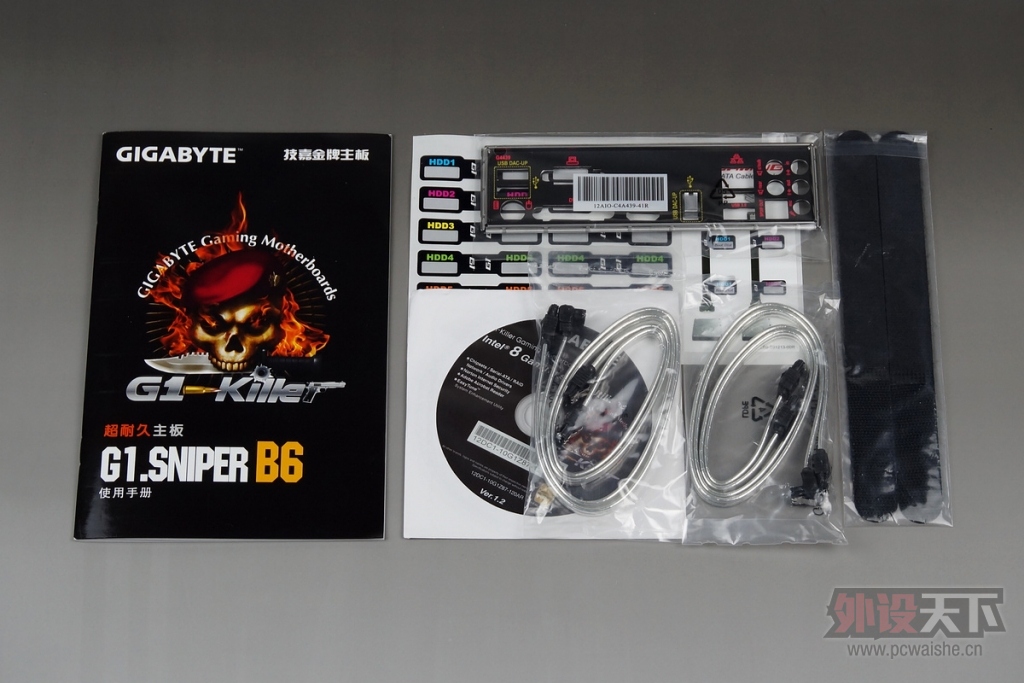

     附件做得很精致，I/O挡板设有海绵垫、接口指示，SATA线类似MOD经常使用的特氟龙镀银线，还有理线魔术带和HDD贴纸，从附件丰富程度也能反映出这款技嘉G1.Sniper B6的高规格定位。


技嘉G1.Sniper B6主要规格：

CPU	支持LGA1150插槽处理器：Intel®Core i7/i5/i3/Pentium/Celeron
芯片组	Intel®B85 高速芯片组
内存	4个DDR3 内存插槽 最高容量 32GB 最高频率 1600MHz
显示	D-Sub 1920x1200 DVI-D 1920x1200 HDMI  4096x2160
音效芯片	Realtek® ALC1150芯片 TI Burr Brown® OPA2134音效放大器芯片
网络芯片	Intel®GbE网络芯片(10/100/1000 Mbit)
扩展插槽	2个PCI Express x16 显卡插槽 (1个PCIEX16、1个PCIEX4) 2个PCI Express x1 插槽 2个PCI 插槽
多卡互联	支持AMD CrossFire?技术
储存接口	4个SATA 6Gb/s 2个SATA 3Gb/s 1个M.2 10Gb/s
风扇接口	1个CPU fan 4pin 3个System fan 4pin
USB接口	4个USB 3.0 (2个前置接针、2个后置接口) 7个USB 2.0 (4个前置接针、3个后置接口)

外形赏析：

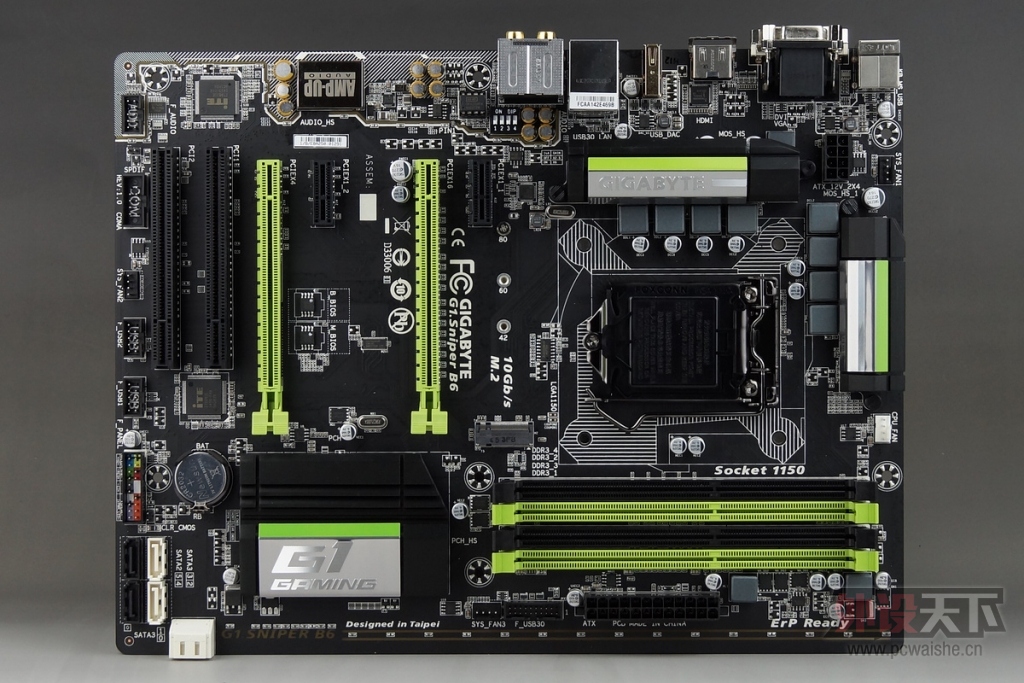

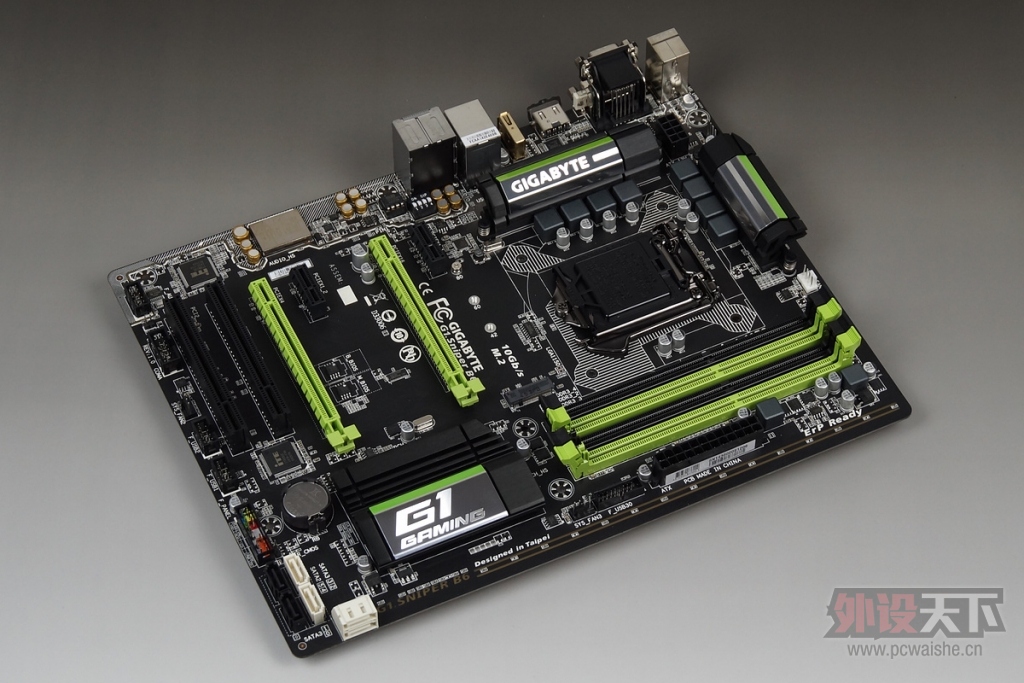

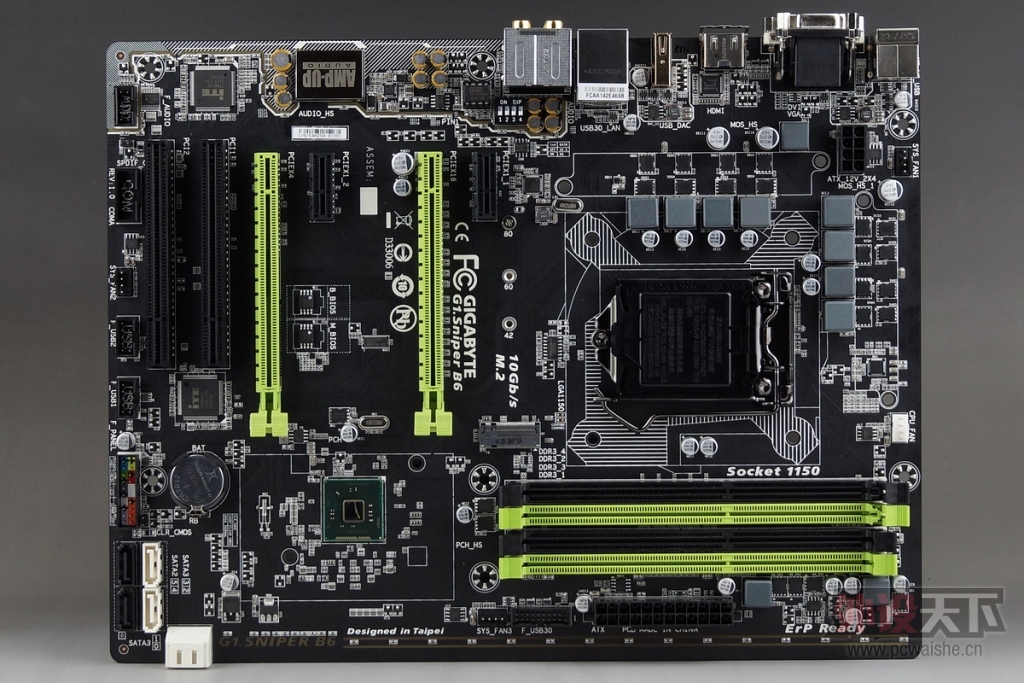

    技嘉G1.Sniper B6回归8系绿色风格，消光黑工艺PCB板，而不是9系的红黑配色，虽然不知道技嘉今后的Gaming游戏主板侧重红色或者绿色，但相信绝不会放弃主板业界仅有的一抹绿色。技嘉G1.Sniper B6基于B85入门级芯片组，整体外形和布局同G1.Sniper B5比较相似，当然强化了用料规格和个性化元素，除了之前提到的LED背光、M.2存储接口两大独家特色，还进一步升级CPU供电系统和散热系统。

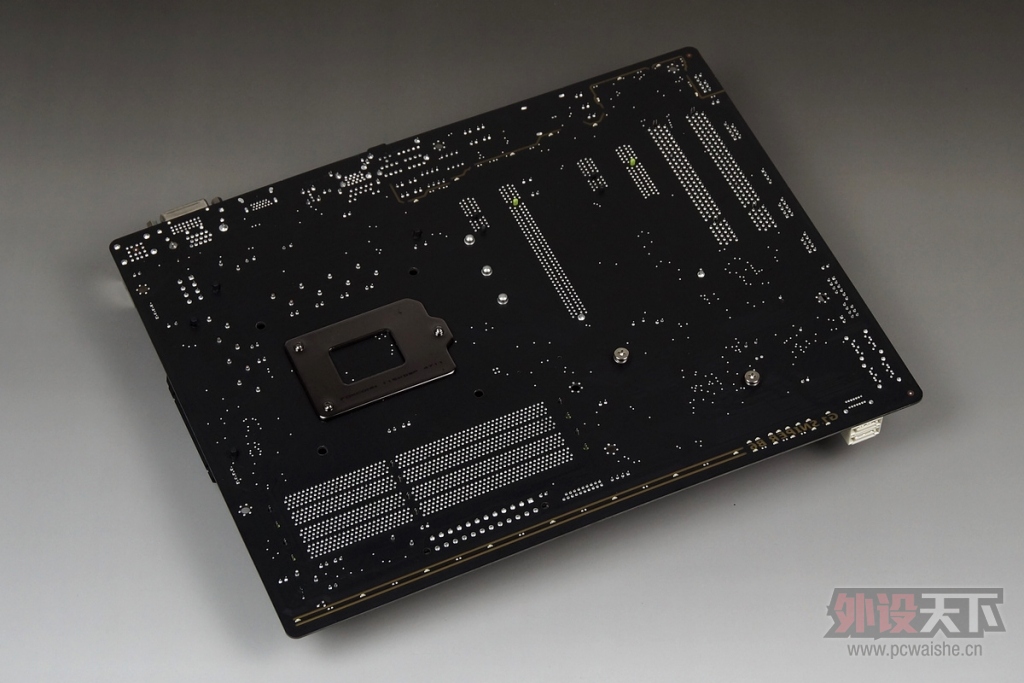

    背面看到熟悉的音频LED切割线和新增的侧边LED灯带，2根PCI Express x16显卡插槽，支持CrossFire双卡互联，根据金手指数量分别运行于PCIEX16和PCIEX4带宽(B85芯片组限制)。

    技嘉G1.Sniper B6采用非标准ATX版型设计，30.5x23.5cm2尺寸、7颗螺丝孔位，传统ATX版型为30.5x24.5cm2尺寸、9颗螺丝孔。

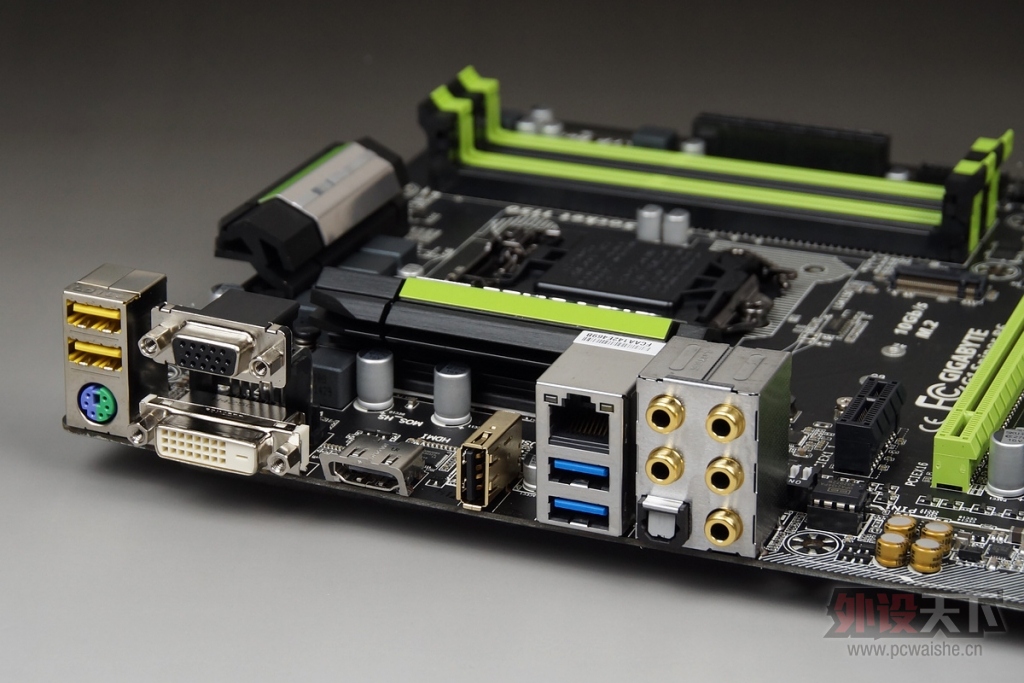

    主板I/O区域，从左至右依次为：

2个黄色Gaming USB 2.0接口，1个PS/2键鼠接口

1个D-Sub视频接口，1个DVI-D视频接口(不支持D-Sub转接)

1个HDMI视频接口

1个镀金魔音USB 2.0接口

1个RJ-45网络接口，2个蓝色USB 3.0接口

1个S/PDIF 光纤输出接口

5个镀金音源接口

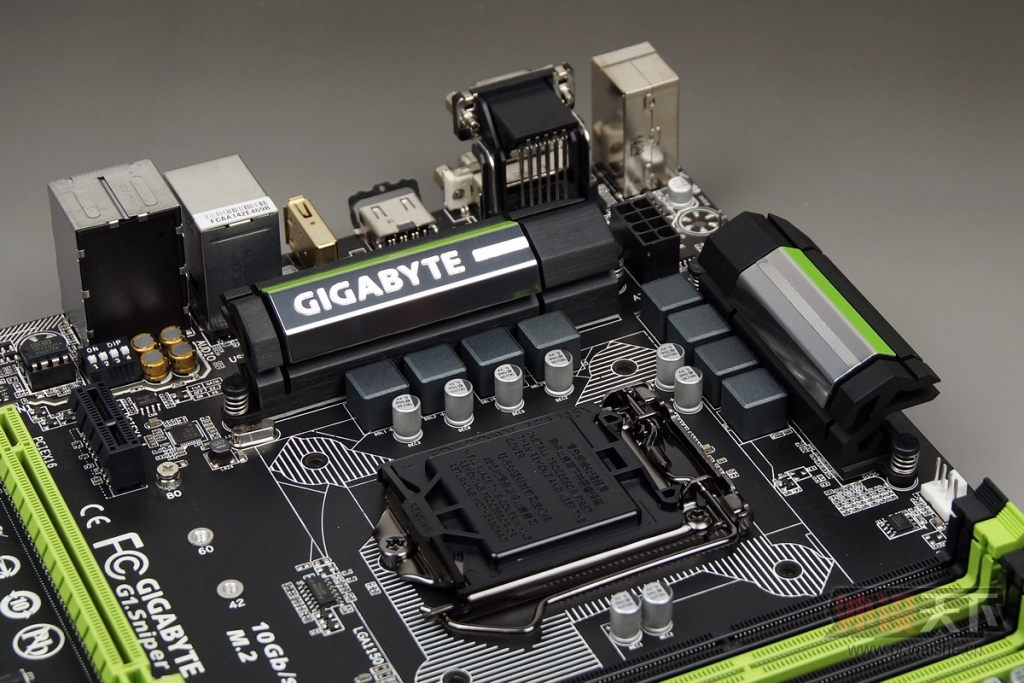

CPU区域

    镀黑镍抗氧化CPU底座，支持Intel® 第4代、第5代Core? Haswell架构处理器。

    8相CPU供电设计(4相通过电感并联等效8相)，8pin ATX12V CPU供电插座，MOSFET覆盖2组大型散热片降温，并有2个4pin风扇接针(1个CPU 4pin、1个Sys 4pin)，优秀的用料和散热是保证技嘉G1.Sniper B6超频4.5GHz或更高频率的前提条件。

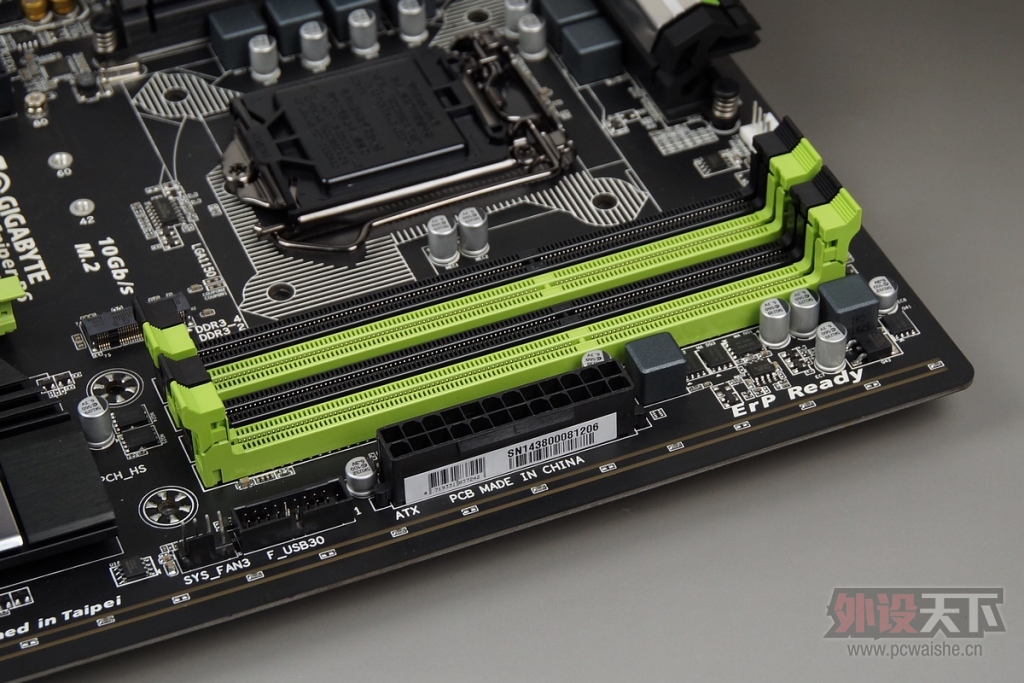

内存区域

    4根内存插槽，支持双通道技术，最高容量32GB，最高频率1600MHz(B85芯片组限制)。

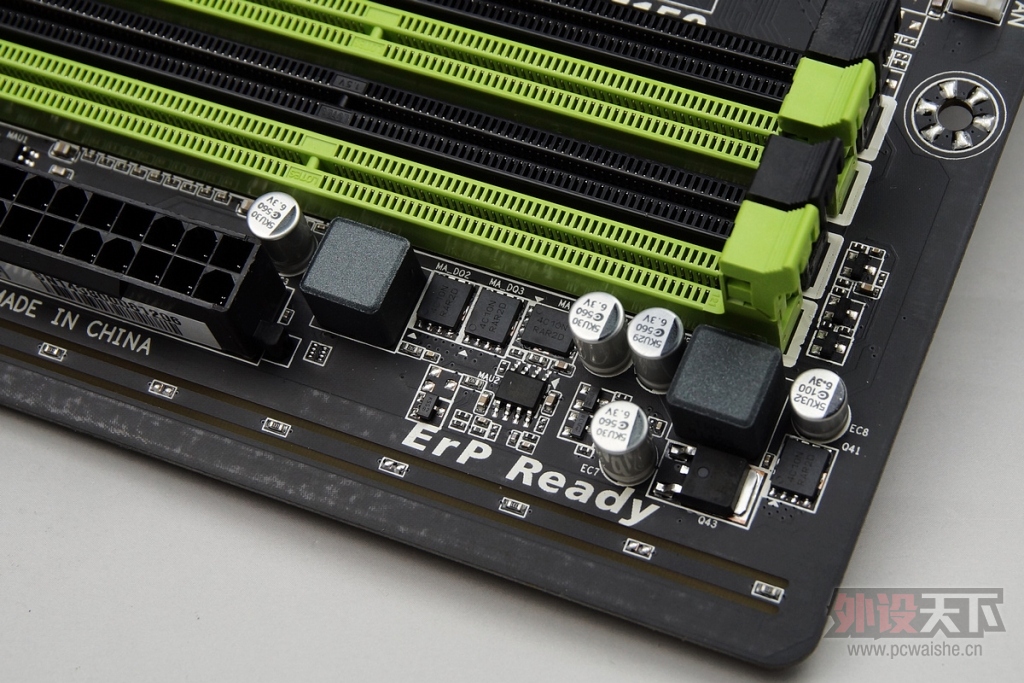

    1相内存供电，24pin ATX主板供电插座，前置USB 3.0接针、Sys 4pin风扇接针。

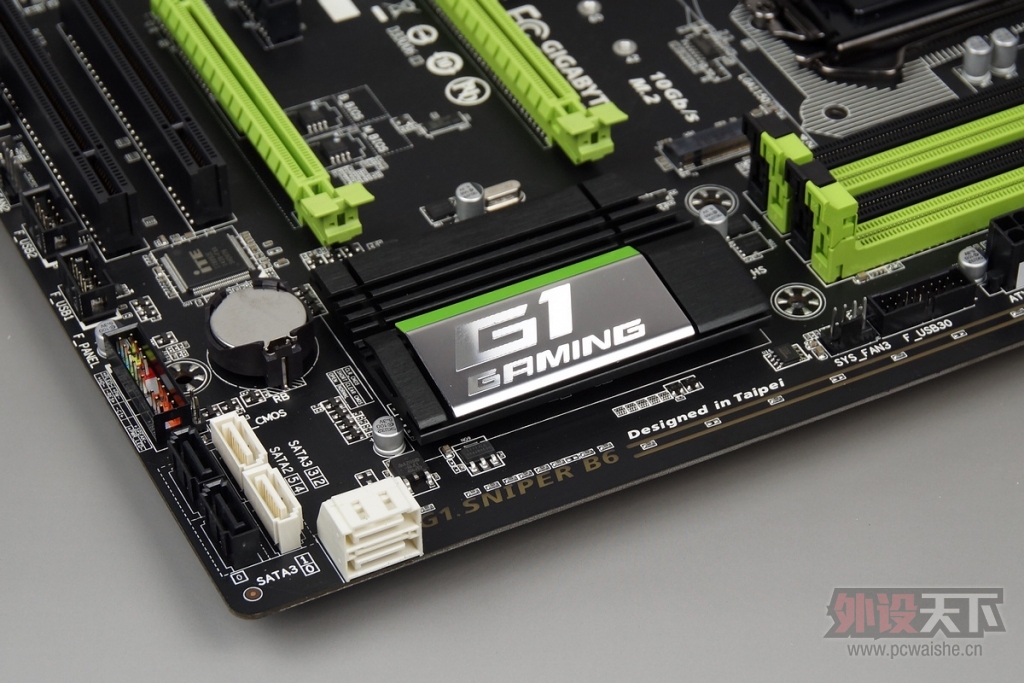

PCH芯片组区域

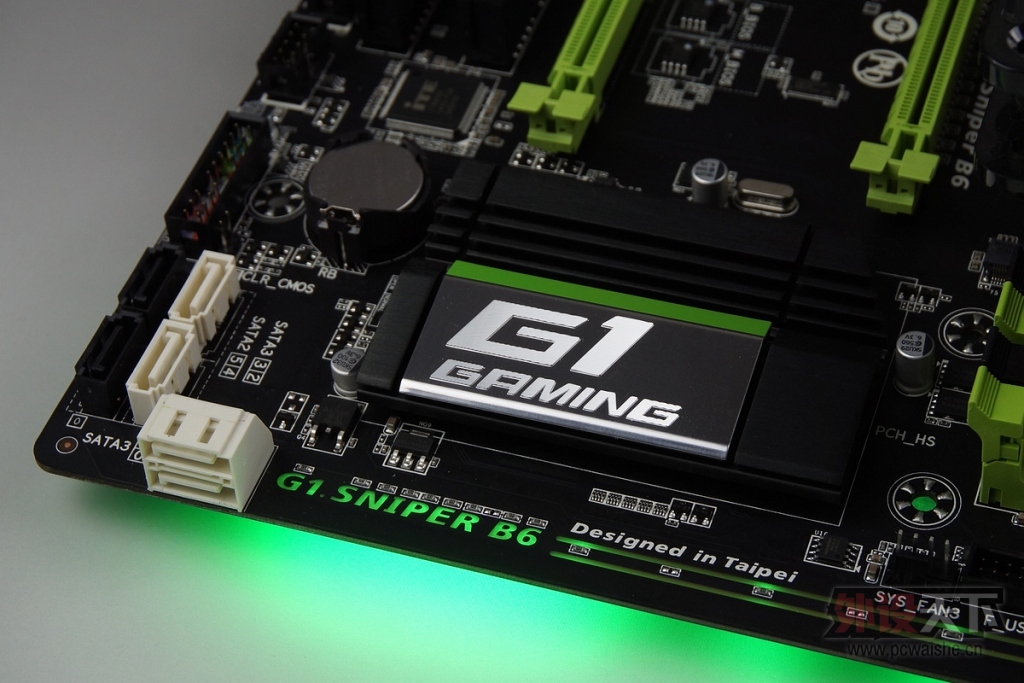

    PCH芯片覆盖硕大的散热片，铝原色G1 GAMING字样很有质感。

    4个原生SATA 6Gb/s接口(白色)，其中2个侧置方向便于走线，2个SATA 3Gb/s接口(黑色)。

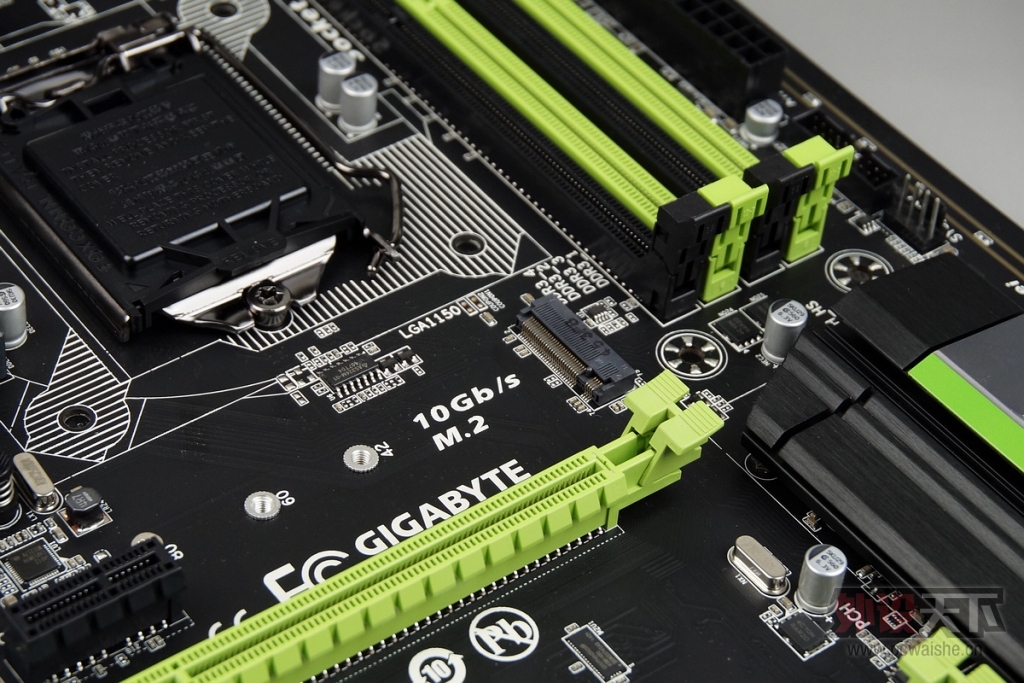

M.2 10Gb/s存储接口

    技嘉G1.Sniper B6给B85芯片组扩展的M.2接口，对比传统SATA 6Gb/s提供更高的10Gb/s带宽，高端SSD性能全开。

     支持42mm/60mm和80mm三种孔距M.2设备，注意此M.2仅支持PCIe模式，与PCIEX4显卡插槽共享带宽，所以使用M.2 SSD设备时，第2根PCIEX4插槽只能以x2带宽运行。

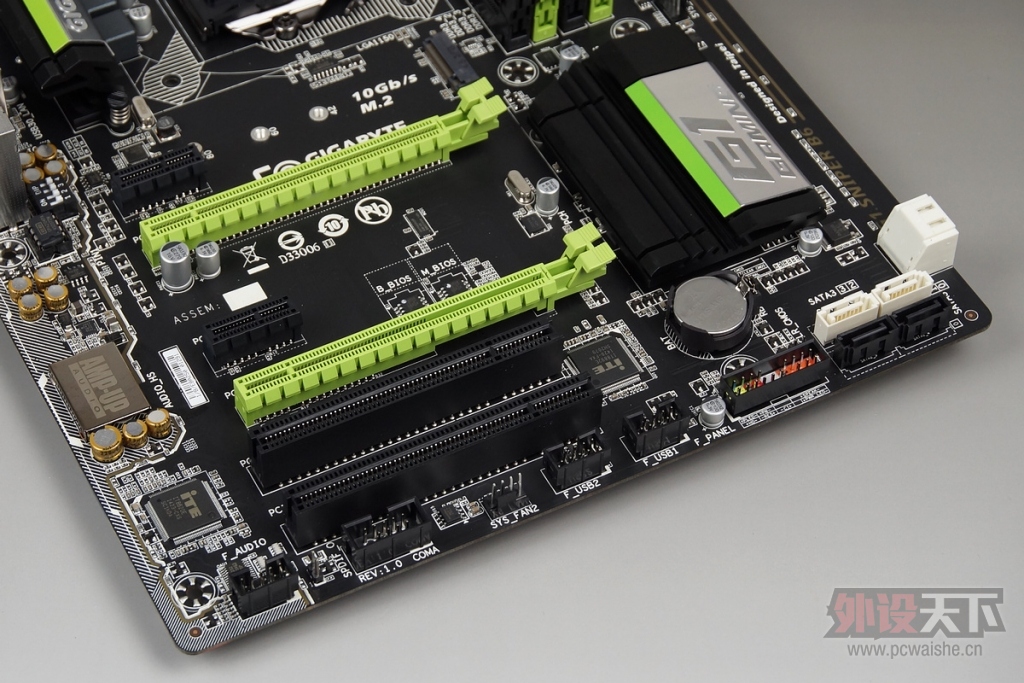

    丰富的板载接针，从左至右依次为：

1个Audio前置音频接针

1个S/PDIF接针

1个COM接针

1个Sys Fan 4pin接针

2个USB 2.0前置接针

1组Panel前置面板接针

1个CMOS复位插针

    6根扩展插槽，2根显卡插槽分别位于第2和第5位，位置合理，有利于增强双塔风冷的兼容和CF双卡系统的散热能力。


音频区域
    技嘉最新的魔音系统，音频规格向旗舰主板看齐：板载ALC1150音频芯片，搭配尼吉康专业音频电容、增益模式开关、可插拔功放芯片，还有游戏主板流行的超低噪声音频LED切割线，此外主板I/O区域的音源接口和魔音USB-DAC也经过镀金处理，优化音效体验。

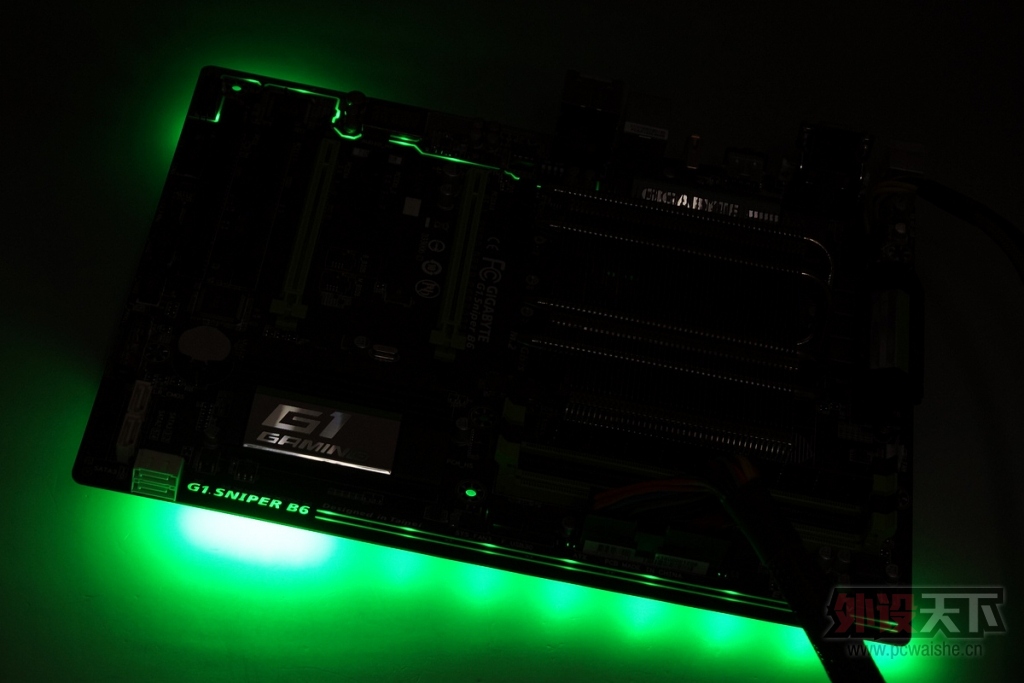

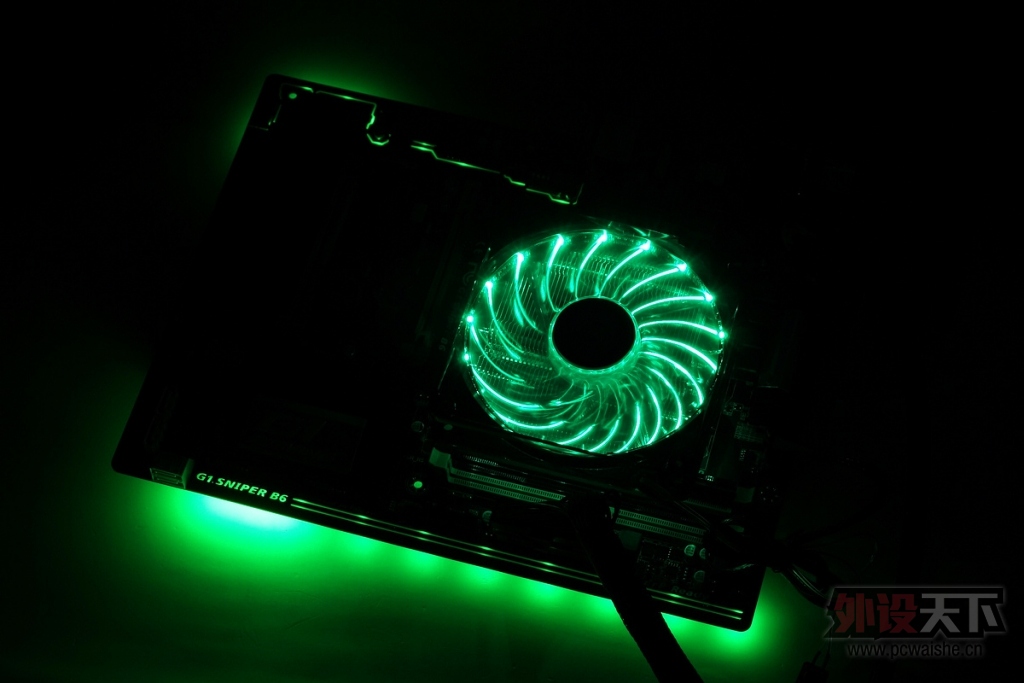

    侧边一整条LED灯带，通电后两束灯和G1.SNIPER B6字样就能点亮莹莹绿光，使用BIOS或者Ambient LED软件可以控制等效(包括音频LED切割线)，拥有关闭、长亮、呼吸效果，以及能与电脑音乐联动变化的节奏模式。


    跑车底盘灯即视感。


用料和芯片细节：

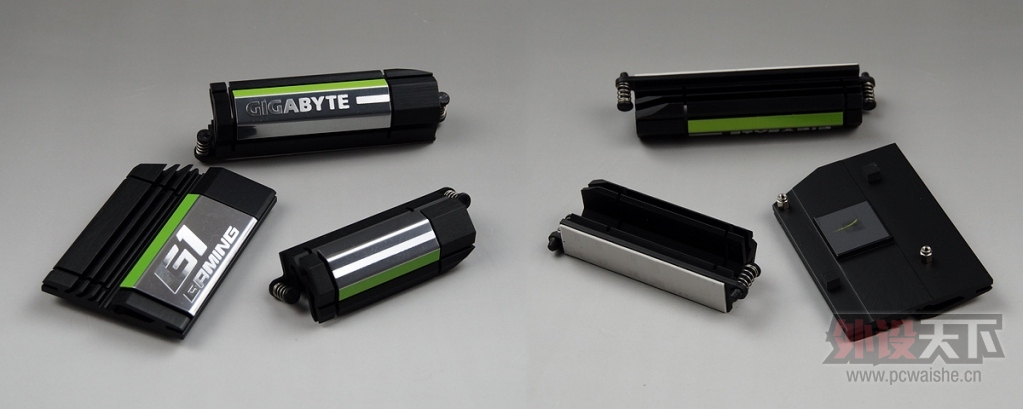

    风格统一的3组散热鳍片，装饰效果相当不错。



    Intersil英特矽尔ISL9582 ，CPU 4相PWM供电管理芯片，8相通过电感并联等效得来。

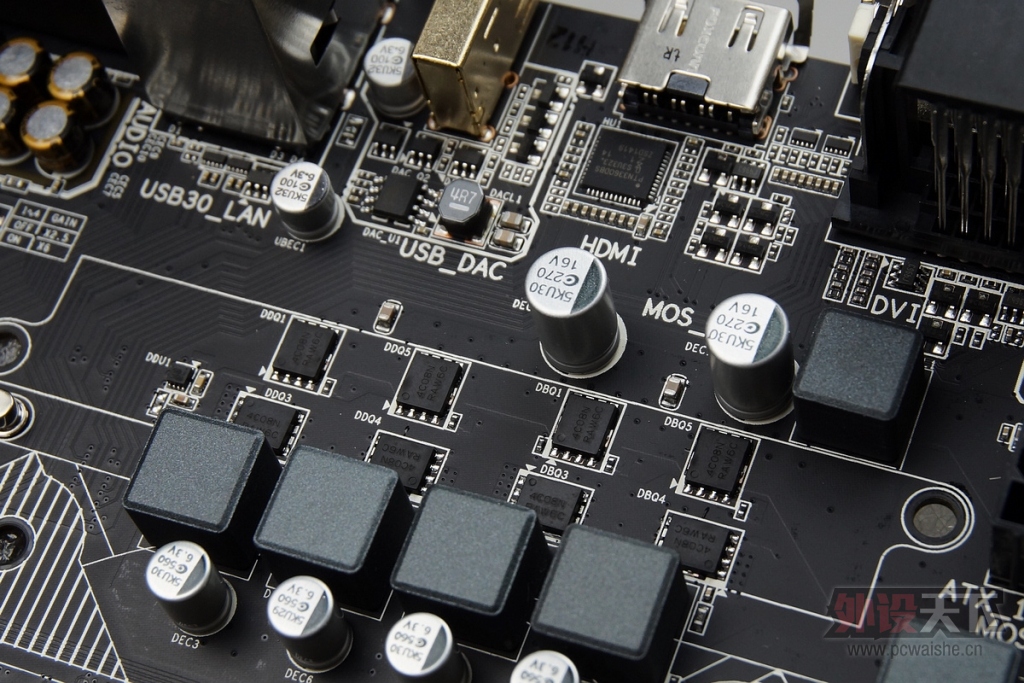

    (8相)每相供电配置1上桥安森美4C08N 、1下桥安森美4C08N MOSFET超低电阻式晶体管，以及钰邦固态电容和高性能全封闭电感。


     Richtek立琦RT8120D，内存1相供电管理芯片，每相供电配置1上桥4C10N MOSFET、2下桥安森美4C10N MOSFET。

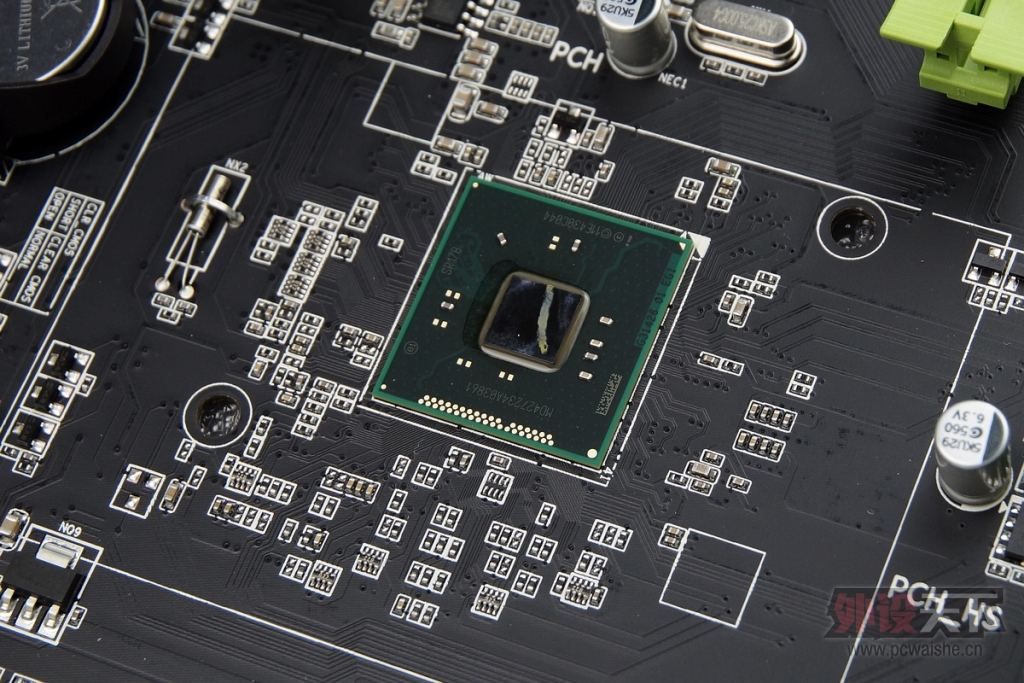

    Intel英特尔B85 PCH芯片。

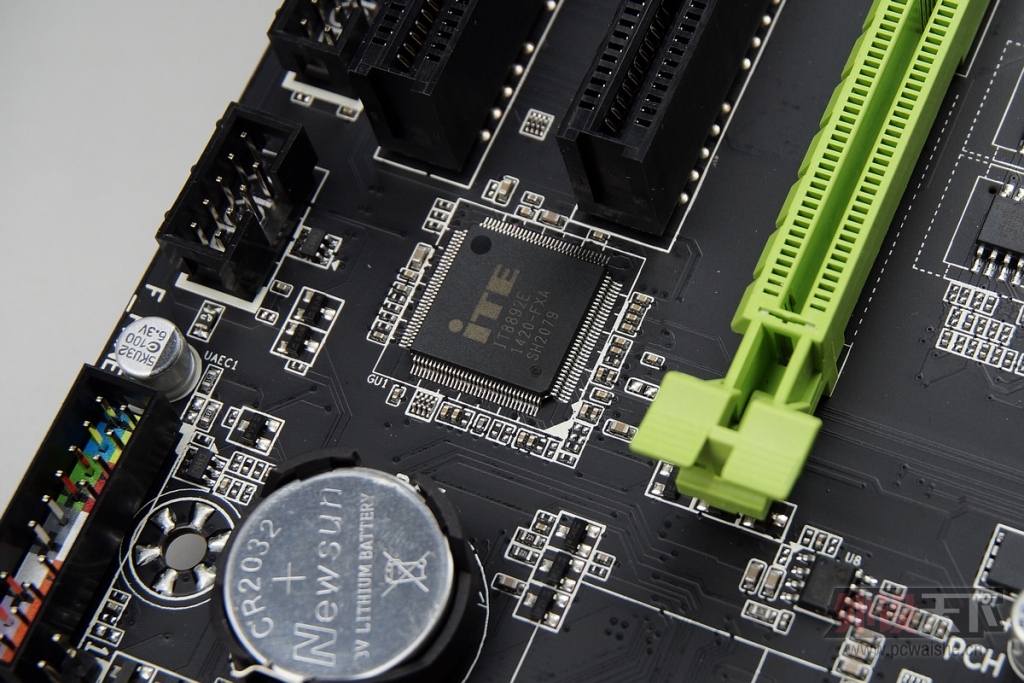

    iTE联阳IT8892E，PCI-E转PCI芯片。



     技嘉标志性的双BIOS芯片。

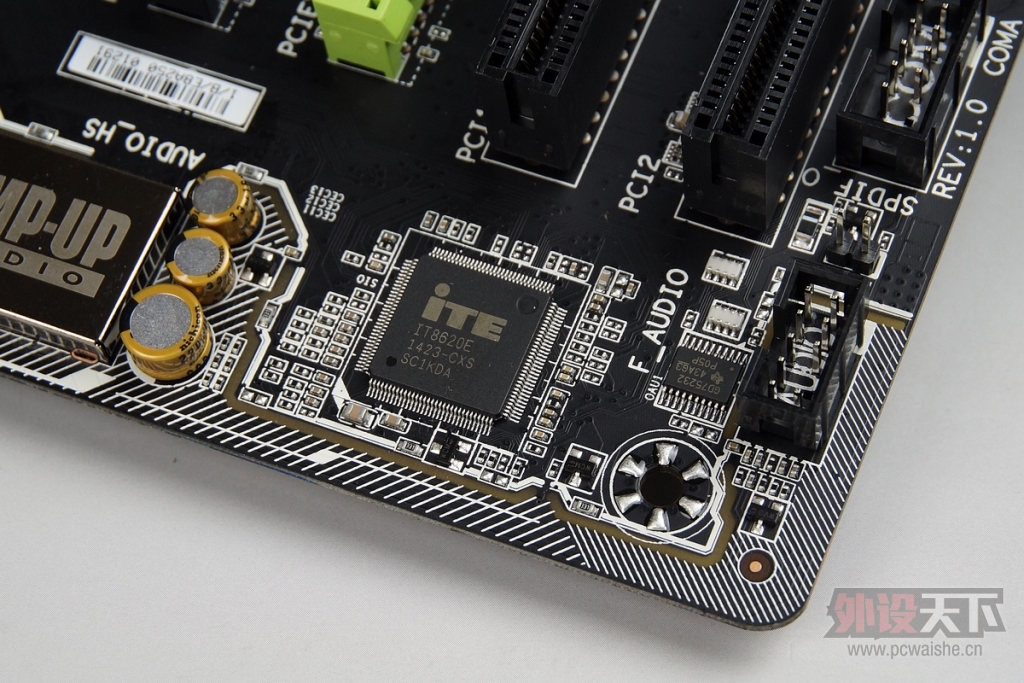

     iTE联阳IT8620E，I/O硬件监控芯片。

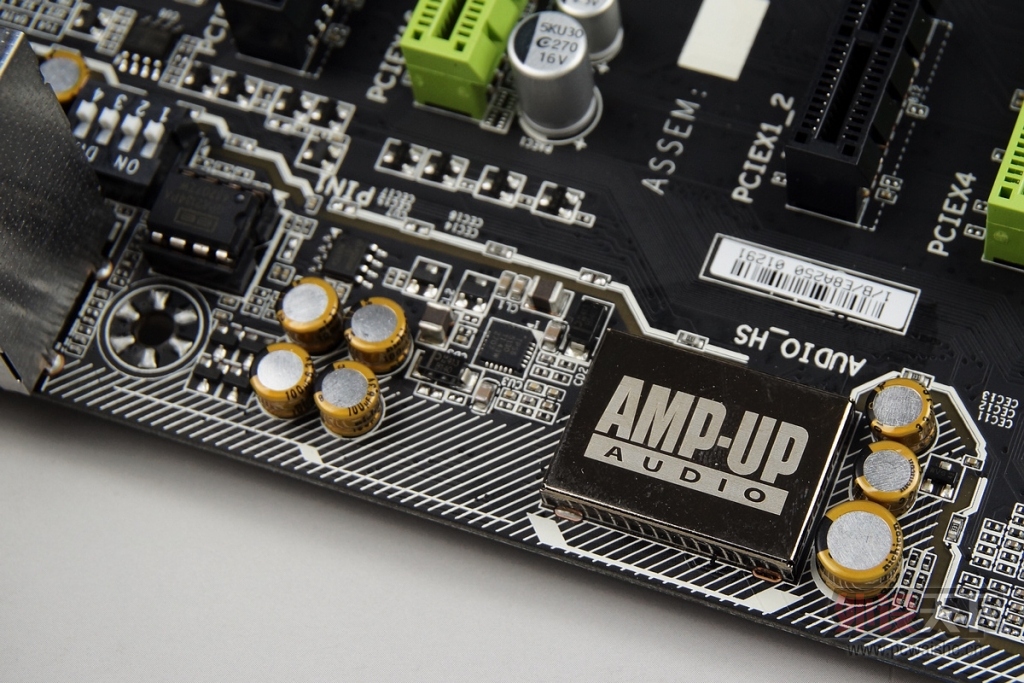

    Realtek瑞昱ALC1150，音频芯片，覆盖AMP-UP AUDIO字样的金属屏蔽罩，配置多颗尼吉康专业音频电容。

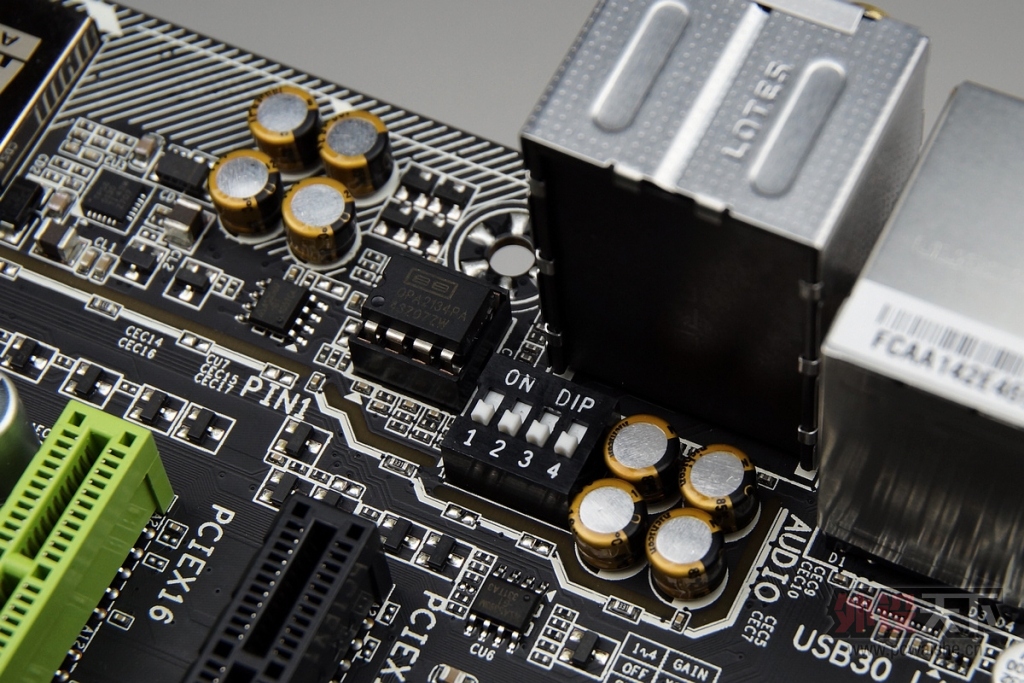

    可更换式功放芯片设计，默认标配一颗OPA2134音效放大器芯片，支持玩家自由更换心仪的音效风格；板载增益模式开关，支持玩家自由选择2.5倍或6倍的增益效果。

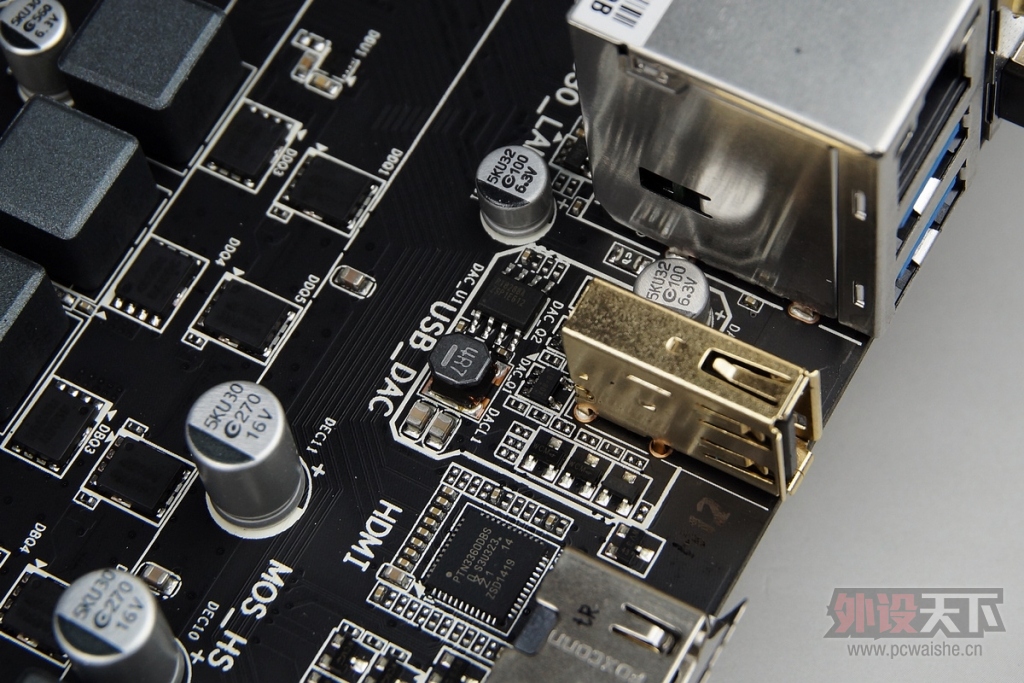

    技嘉魔音USB-DAC接口，后侧1颗Richtek立琦RT8288A 4A 21V 500kHz同步降压芯片、1颗贴片电感组成独立的供电，加上镀金处理，使得此USB能提供更加纯净的输出。


    Intel英特尔WGI217V，千兆网络芯片。

    配合cFosSpeed网络管理软件，协助使用者进行封包监测与应用层协议的分析和优化，可以在拥挤的网络环境中有效改善网络不顺畅的情况，降低网络延迟PING值，提升应用程序的连网反应速度。


UEFI DualBIOS图形化双BIOS：
    技嘉G1.Sniper B6拥有2种BIOS界面，默认Sniper系列绿黑风格的UEFI高清图形界面，以及支持切换传统界面。

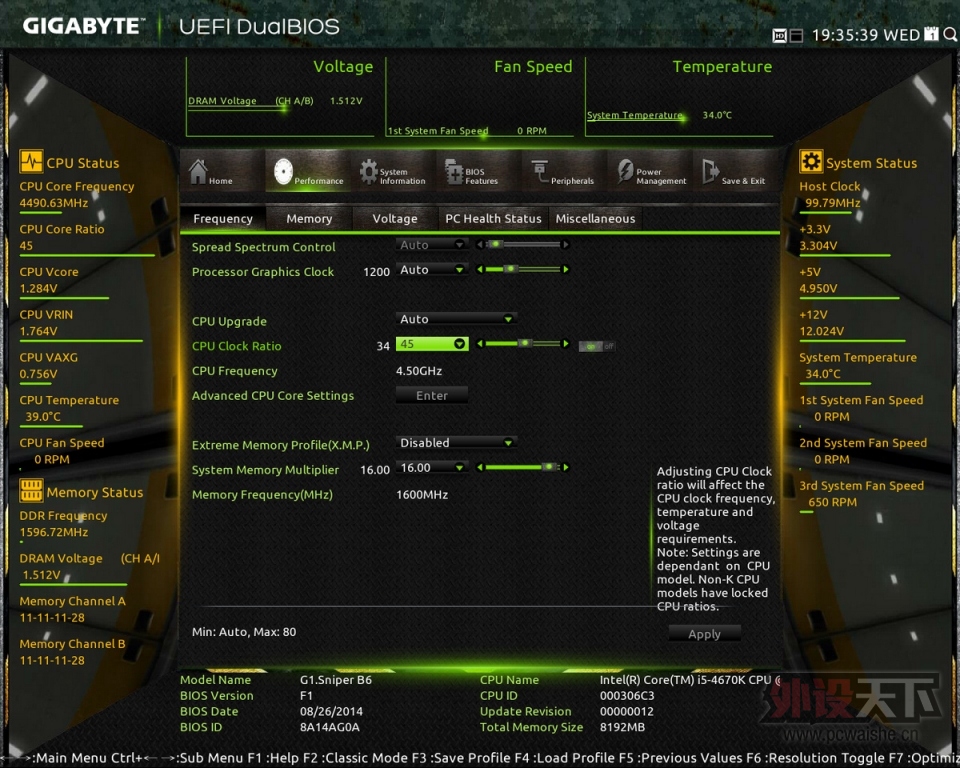

图形界面

    四周监控信息，中间区域进行具体的设置，菜单和选项内容丰富详实，不足之处未有中文化，图中已设CPU超频4.5GHz，内存1600MHz。

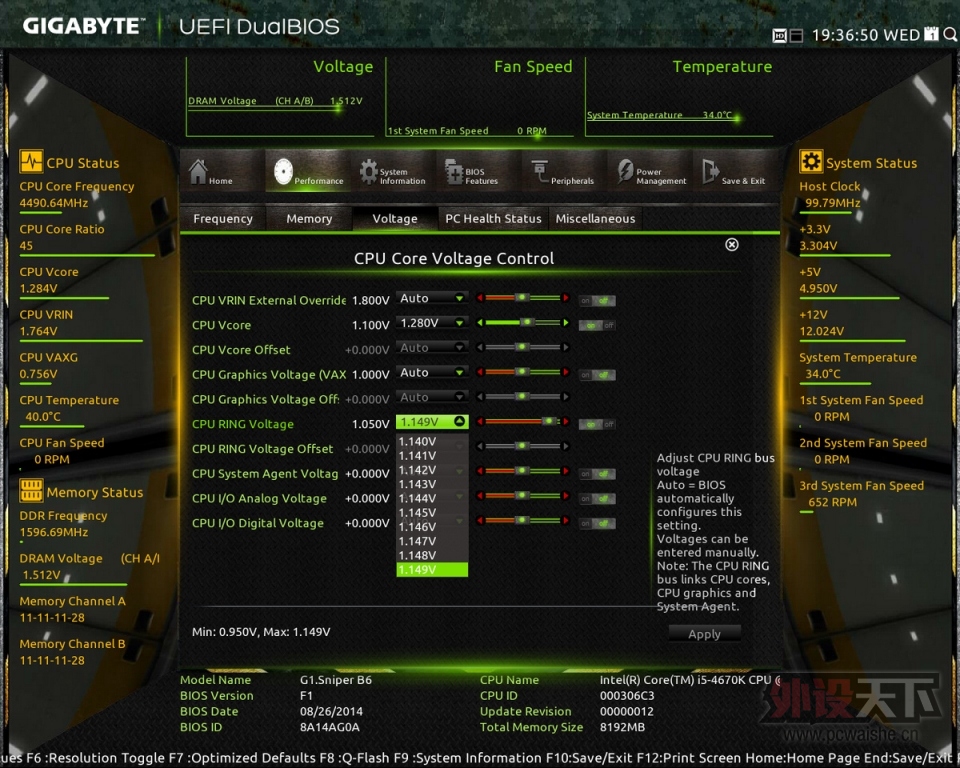

电压菜单


    图形界面可切换至简易模式，看到系统有简体中文，不过初始版BIOS大部分选项依然英文。

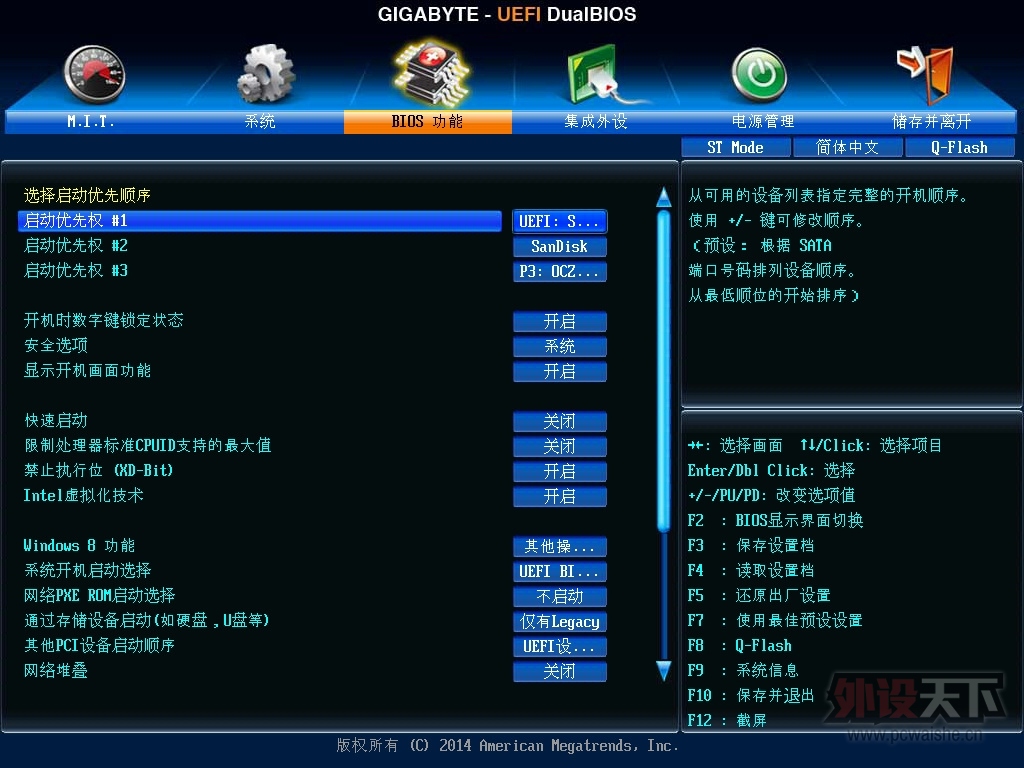

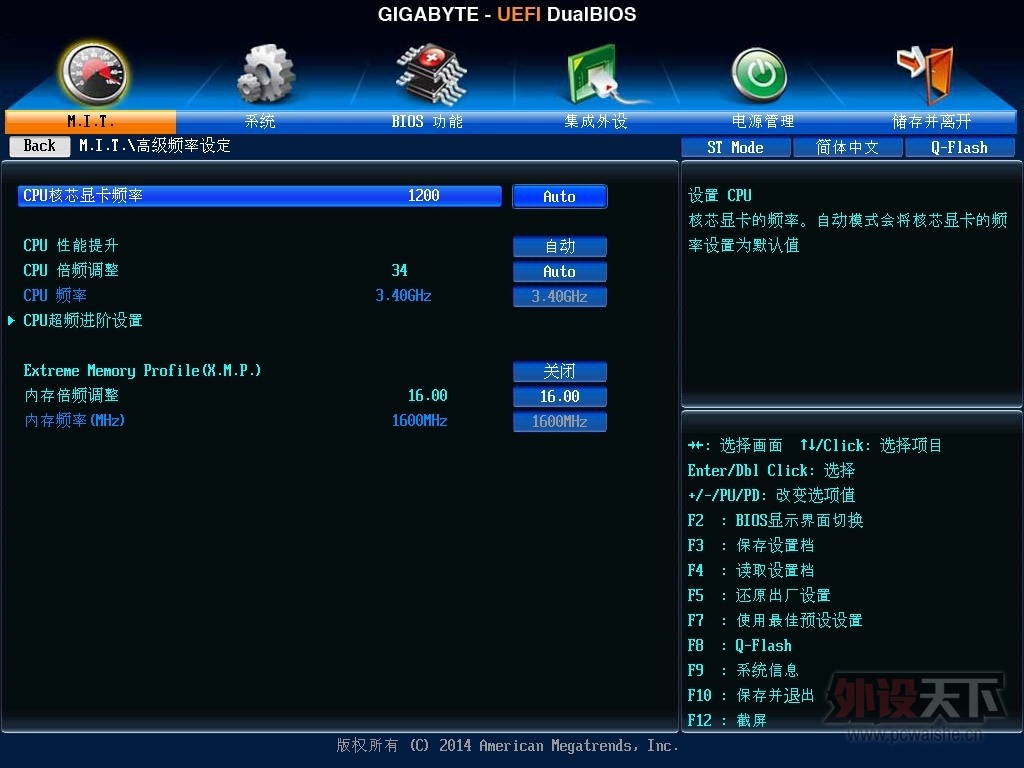

    传统界面相对很好地中文化。

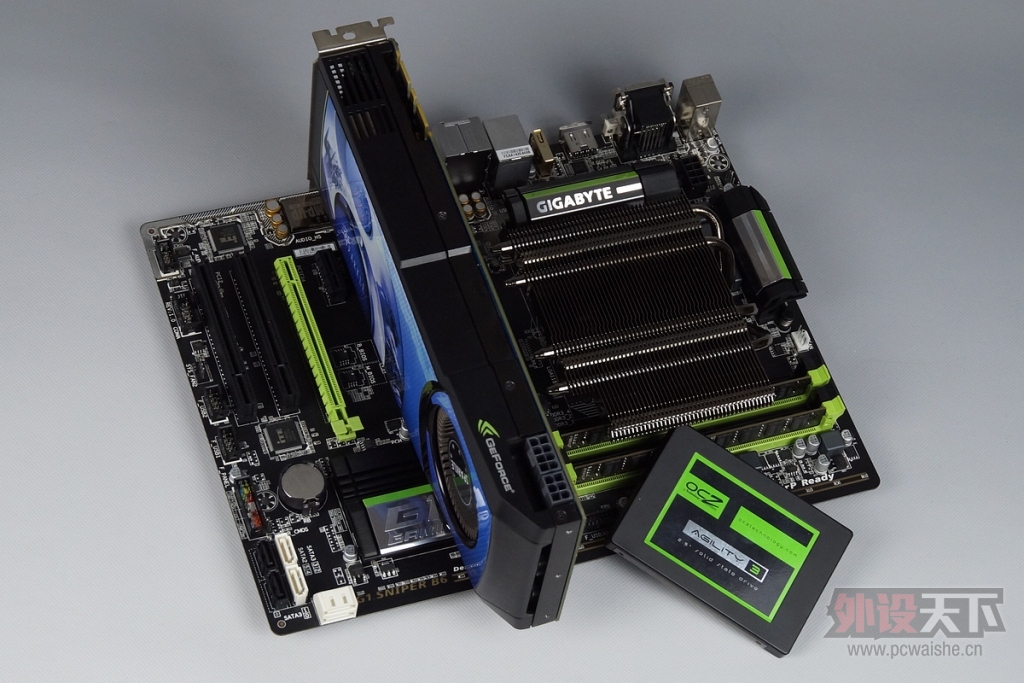

性能测试：

CPU	Intel i5 4670K 3.4GHz / OC 4.5GHz
主板	技嘉 G1.Sniper B6
内存	三星 DDR3 1333MHz 4G X2
显卡	旌宇 GTX580
硬盘	OCZ Agility3 120G
电源	游戏悍将 魔尊GP550M
散热	九州风神 加百利

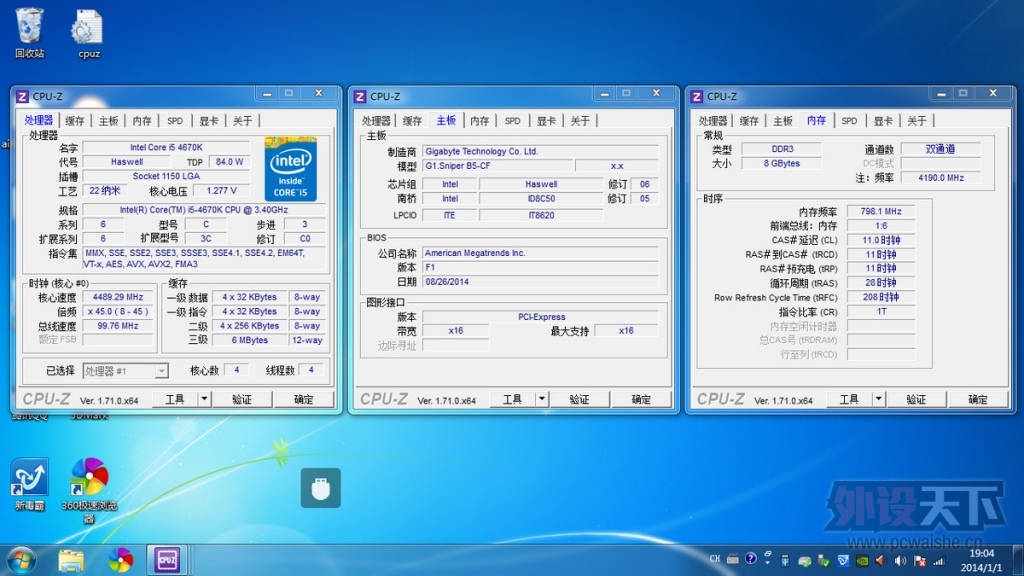

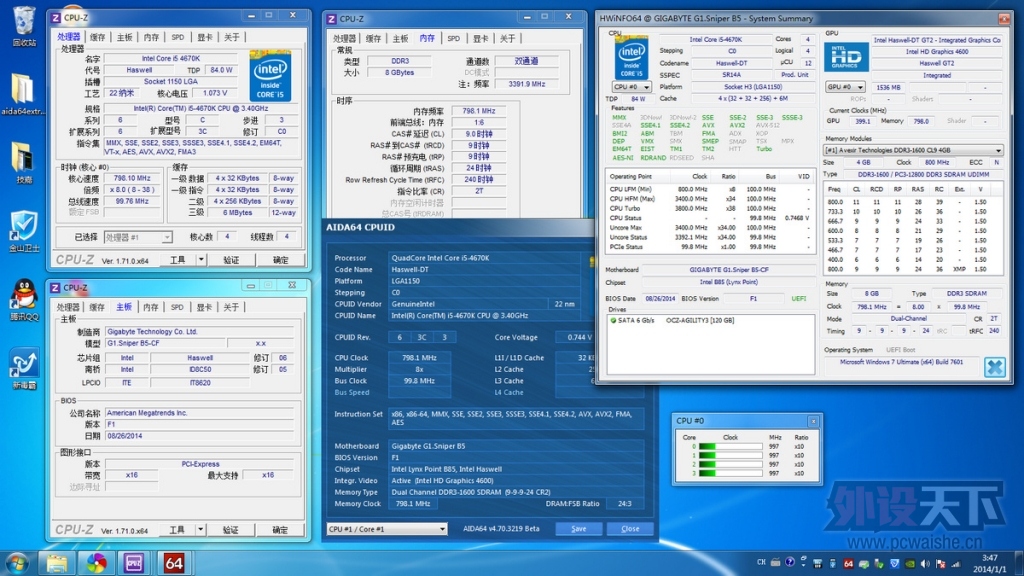

    技嘉G1.Sniper B6初始版本F1 BIOS还遗留B5的影子，硬件检测软件显示为G1.Sniper B5-CF。

    Intel i5 4670K主频超至4.5GHz，Ring频率超至4.2GHz，内存设置1600MHz

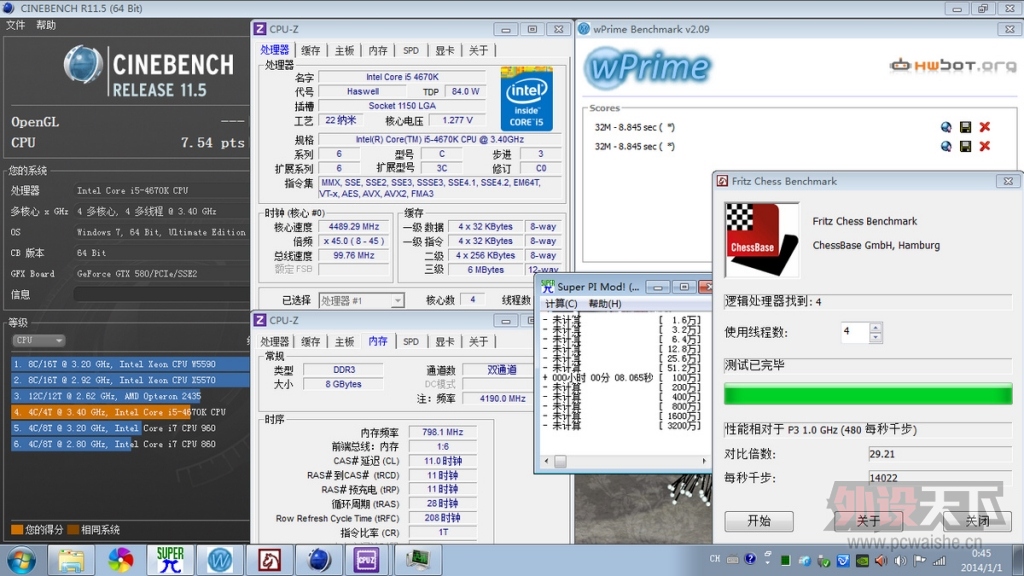

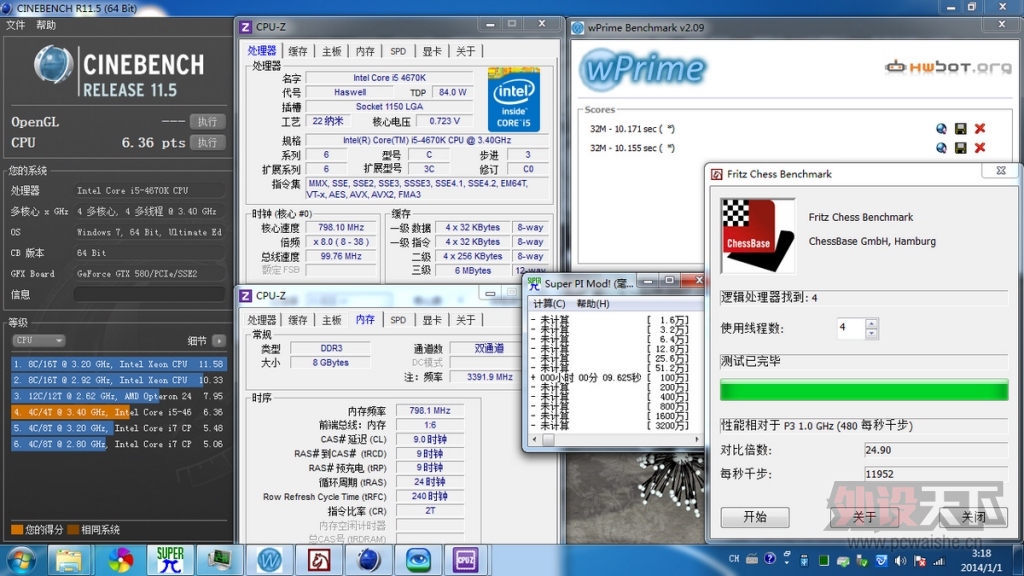

Super π MOD、wPrime v2.09、Fritz Chess Benchmark、Cinebench 11.5

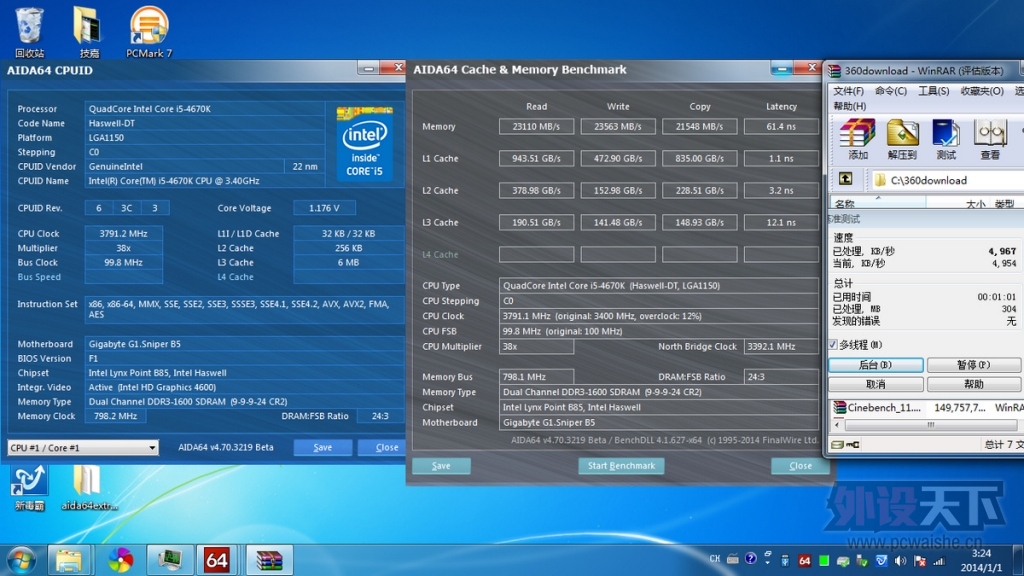

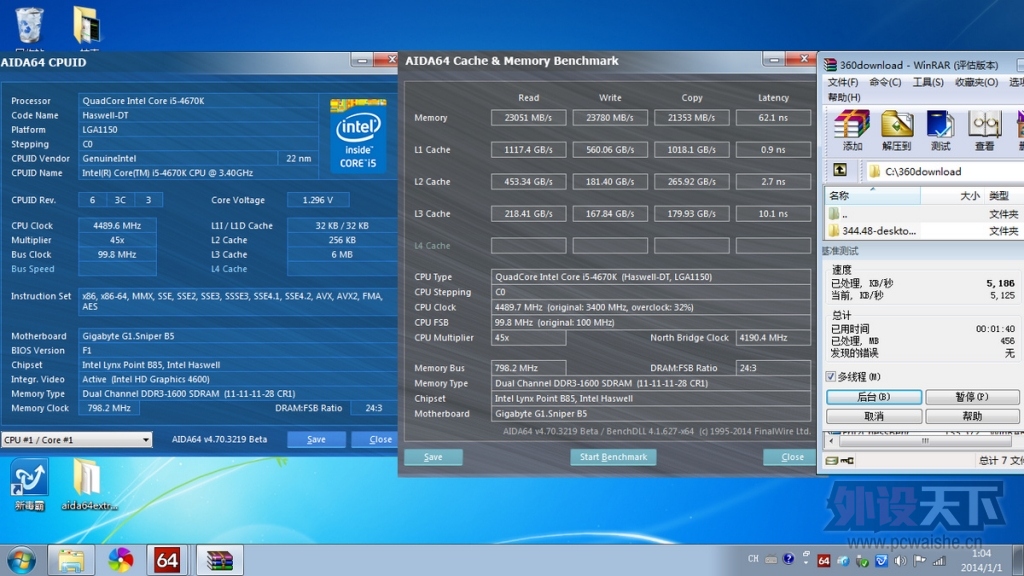

AIDA64 v4.70.3219 Cache & Memory Benchmark

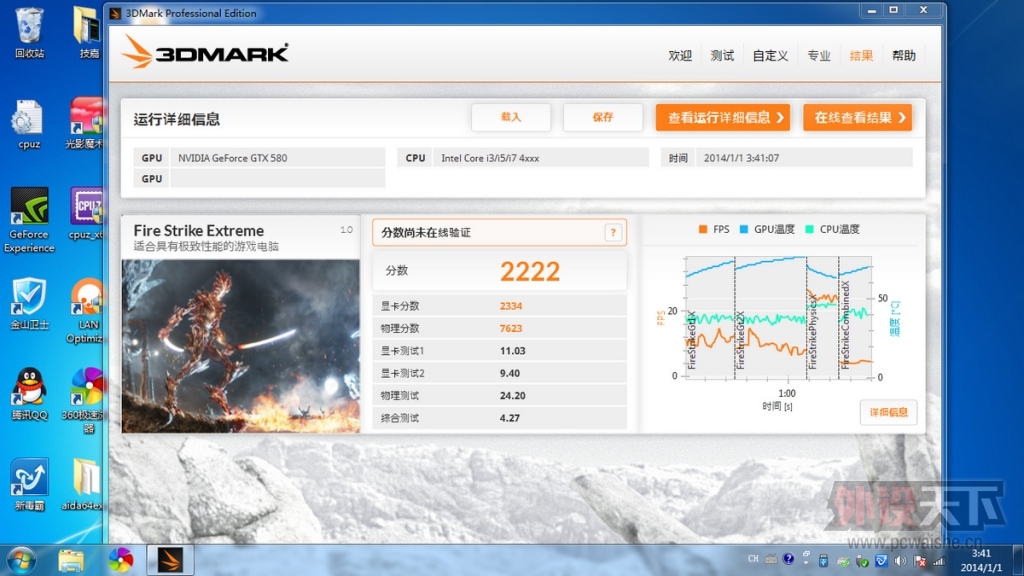

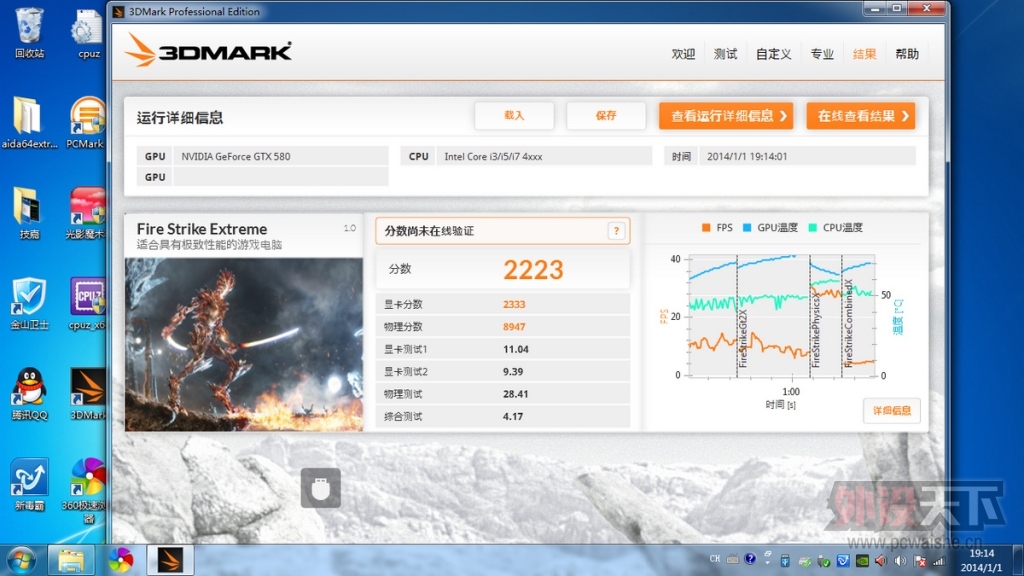

3DMark Fire Strike Extreme

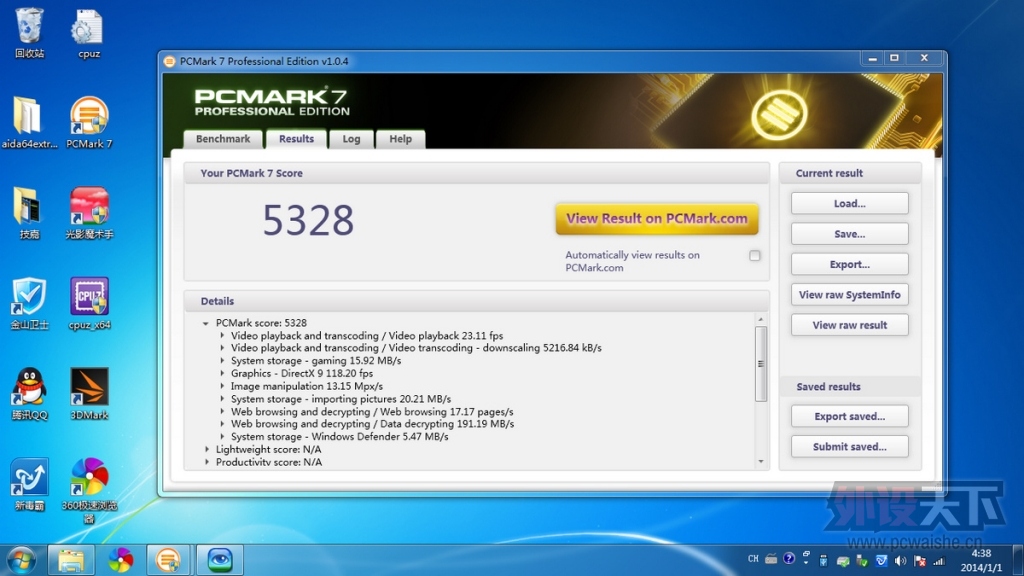

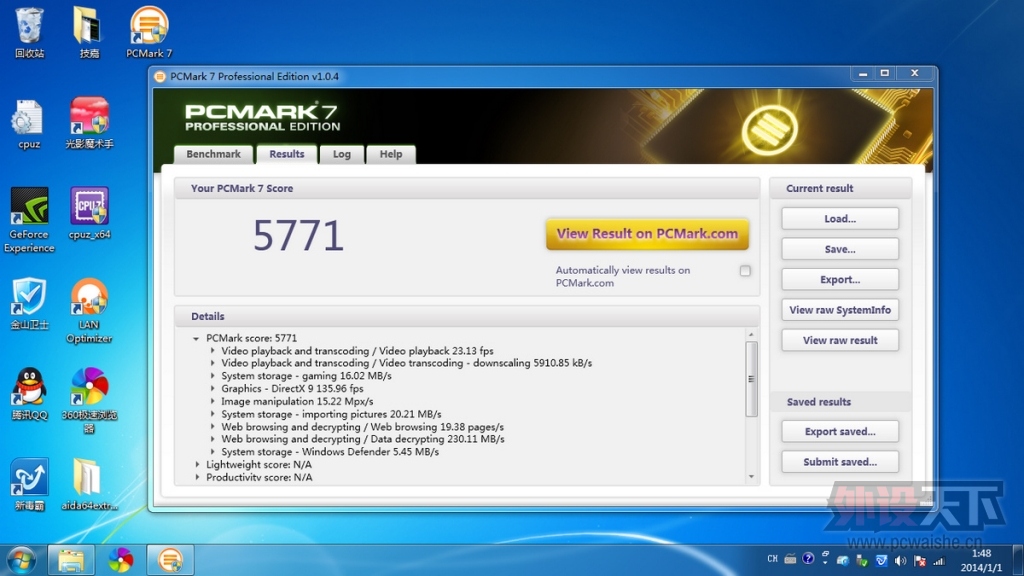

PCMark 7




测试数据汇总：

	i5 4670K 3.4GHz	i5 4670K 4.5GHz
Super π 100万	9.625 s	8.065 s
wPrime 32M	10.155 s	8.845 s
Fritz Chess 4线程	11952	14022
Cinebench R11.5	6.36 pts	7.54 pts
AIDA64 Read	23110	23051
AIDA64 Write	23563	23780
AIDA64 Copy	21548	21353
3DMark FireStrikeExtreme	2222	2223
PCMark 7	5328	5771

    技嘉G1.Sniper B6 CPU基准性能，与曾经体验过的Z97主板保持相同，这点不出意外，不同的芯片组主要是限制内存超频频率以及原生SATA 6Gb/s数量等，对多数普通用户来说区别较小。CPU超频能力方面，技嘉G1.Sniper B6无疑也是非常出色，4.5GHz能通过稳定性测试。

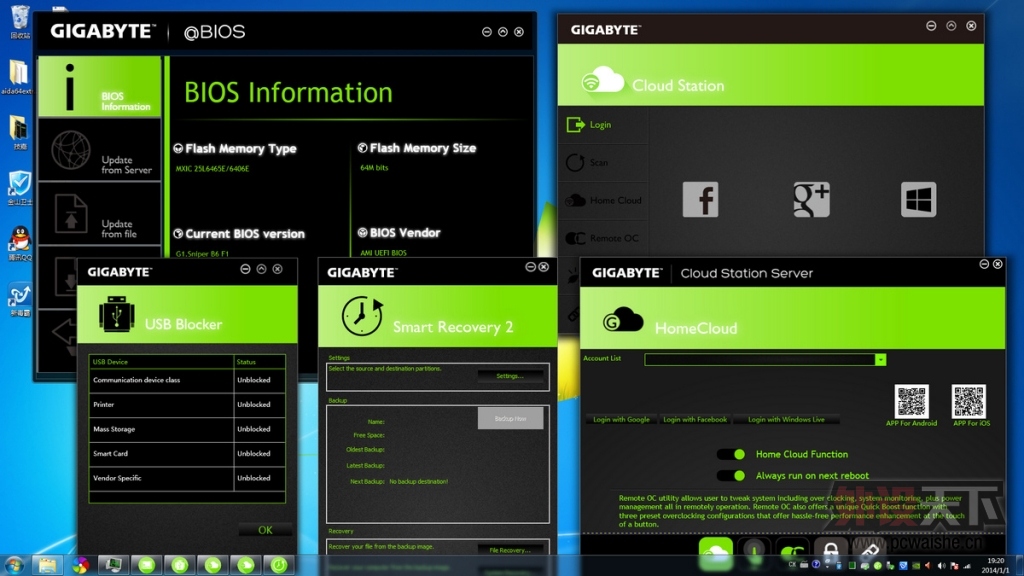

    最后简介技嘉软件，同样是Sniper系列的绿黑风格界面，主板的外形、BIOS和桌面软件形成统一。

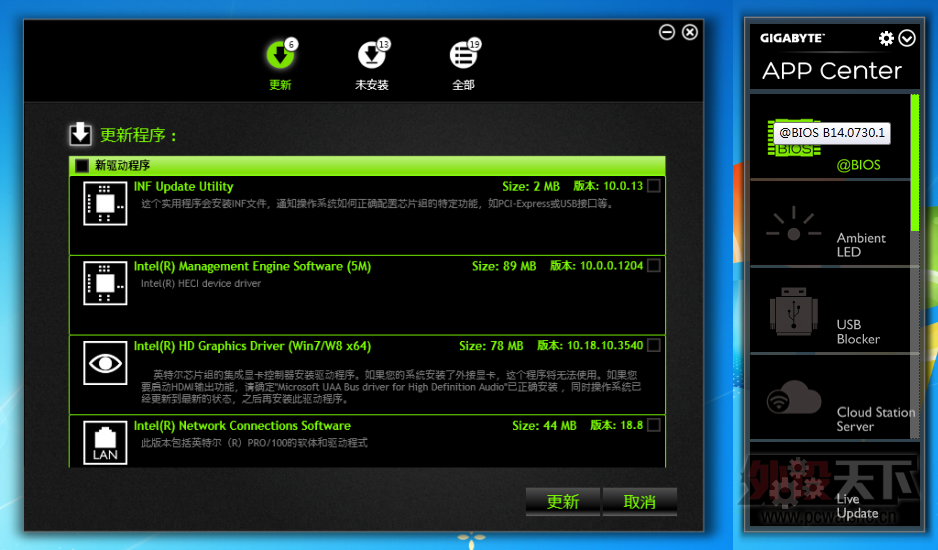

APP Center应用软件管理中心、Live Update在线升级

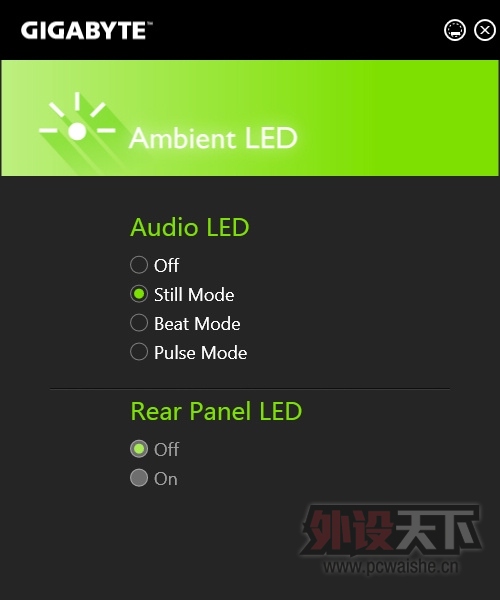

Ambient LED控制背光模式

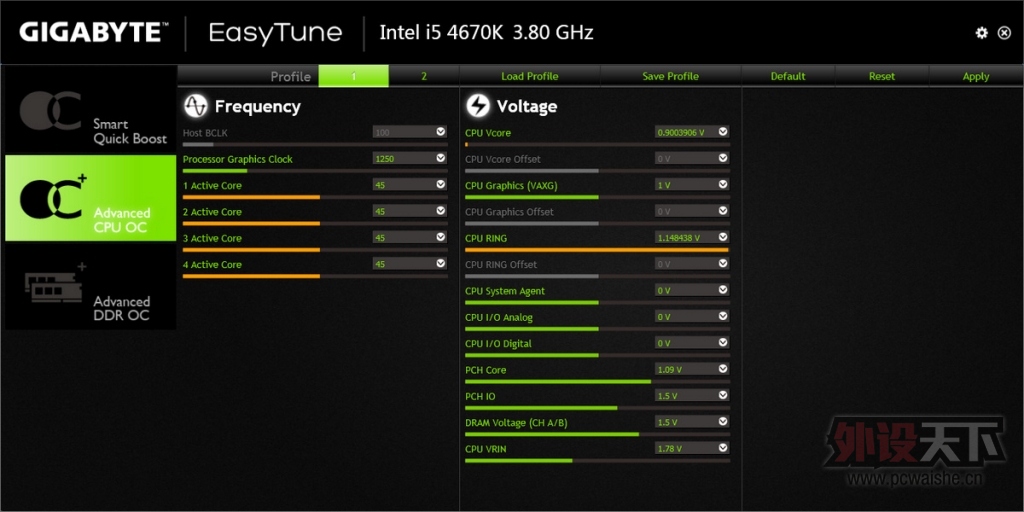

技嘉 EasyTune

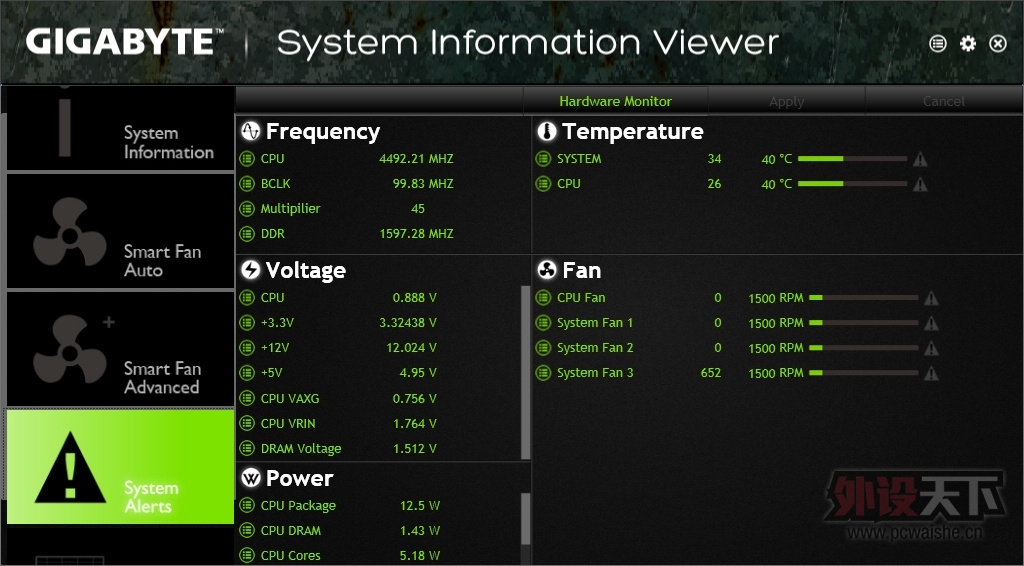

系统信息



总结：
    技嘉G1.Sniper B6全新采用的背光系统空前亮骚，与Nvidia公版泰坦战衣、Razor灯厂键鼠堪称绝配，凑成一套的话绿灯信仰爆表。根据游戏主板音频LED切割线的流行程度，相信技嘉此次的主板LED背光元素很快将被其他厂商借鉴，个人估计支持RGB 1680万色的主板也不远了。
