[绝对技术帖] DIY更换微动教学-<进阶篇>之Zowie EC2 EVO CL

sunny1986xx

年中的时候就计划做Zowie鼠标的更换微动帖子，但迫于一个原因一直拖到现在：由于Zowie原装微动手感实在太极品了，着实不忍心换！因此，会有以下注意事项——
警告！--若您的zowie鼠标原装微动没有坏掉或者失灵，请千万不要尝试更换微动！根据本人更换无数市售微动的经验，至少我无法在市面上找到比zowie原装更出色的微动了！
此次我为了做本篇也牺牲了我的EC2 CL而换装手感仅次于zowie原装微动的极品日产欧姆龙D2F-F-3-7，而zowie原装微动留作种子微动备用，以配合今后要换装微动的顶级鼠标。
在学习本篇前，您可以先参阅：
<入门篇>之--G100s
<进阶篇>之--Sensei Raw
<终极篇>之一--Kone Pure Color
<终极篇>之二--Kone Pure Military

<番外篇>之--Kone Pure Military 深度评测！
<番外篇>之--Zowie FK1/2系列深度评测！
<更多外设爆照请猛戳>___发烧爆照！
准备了很久，也期待了很久，这次总算可以把zowie鼠标更换微动的篇章奉上：



先欣赏一下本次的主角EC2 CL

如图为需要准备的一系列工具，如果不清楚的可以看我之前的教学贴里面有详细的说明

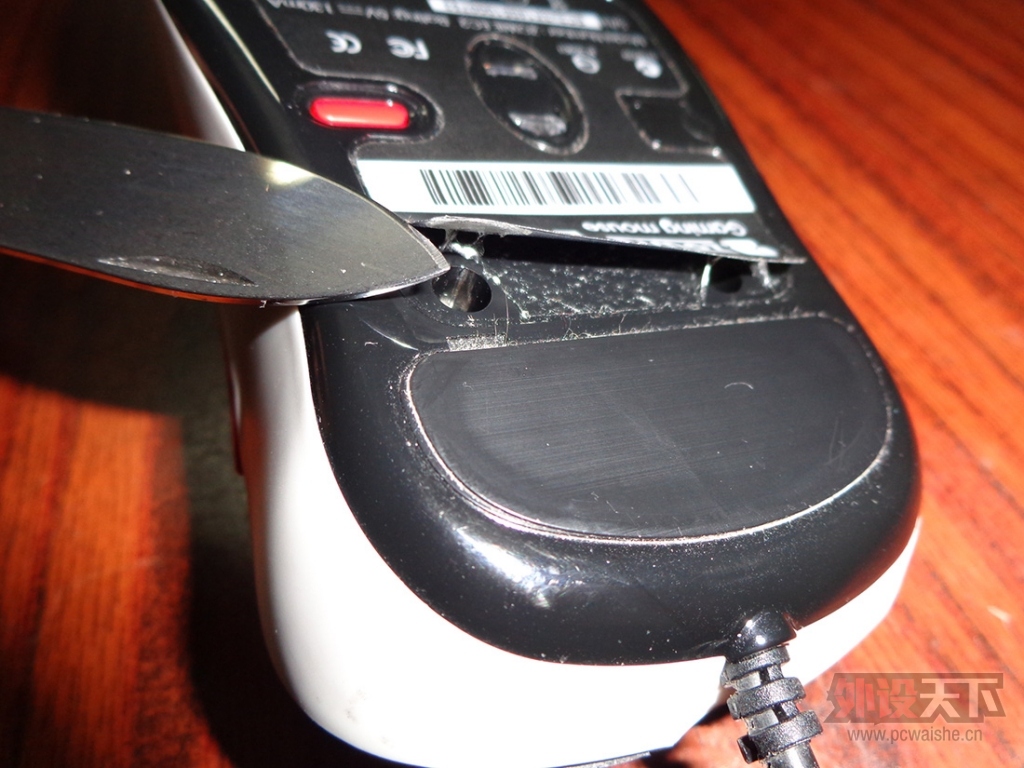

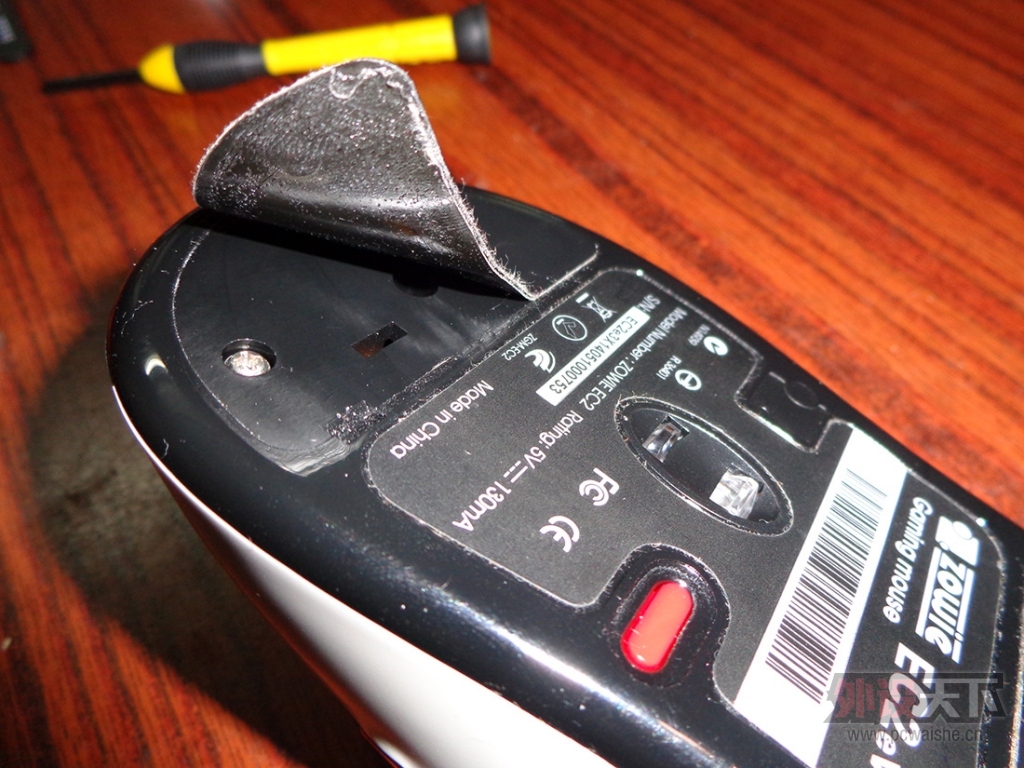

背贴有两颗隐藏的螺丝，请注意先拆掉这两颗

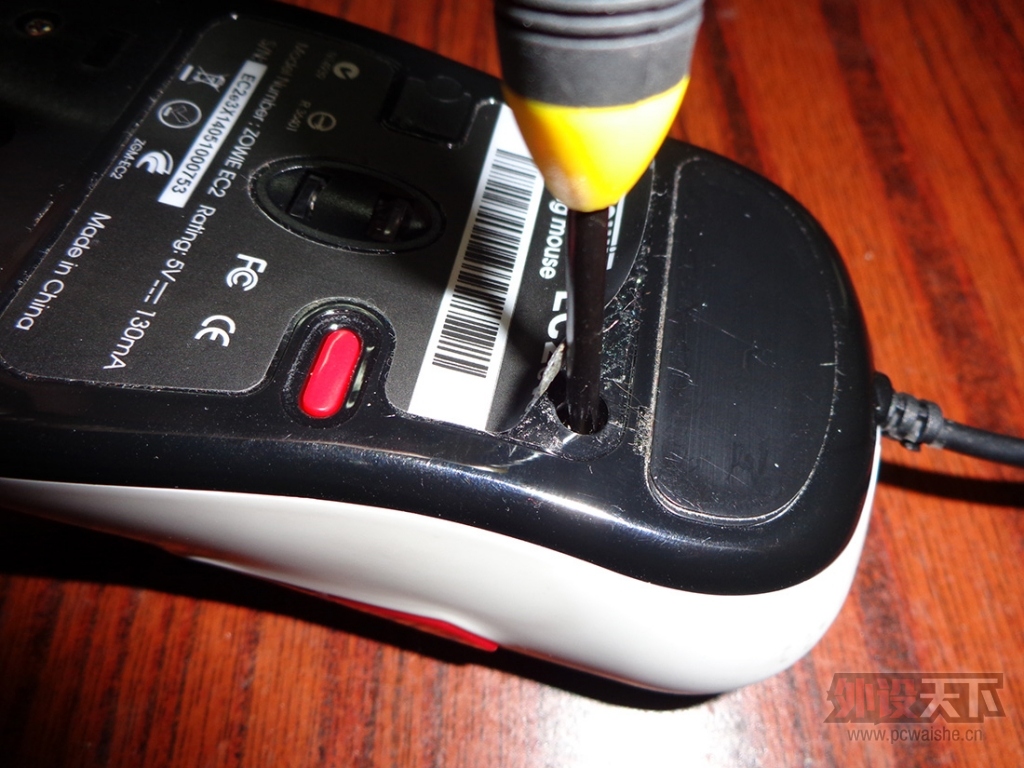

使用标准大小的十字螺丝刀即可打开

前脚贴没有螺丝口，只需打开后脚贴

拆下后面的另外三颗螺丝

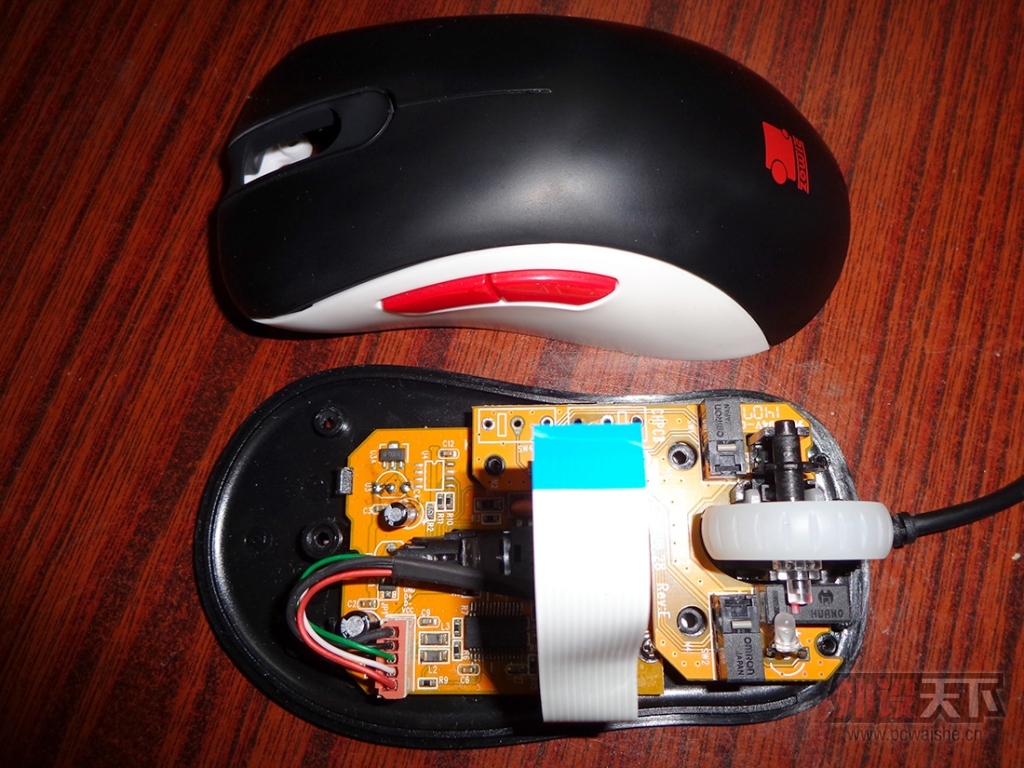

黑色的上盖即可打开，和滚轮一并取下

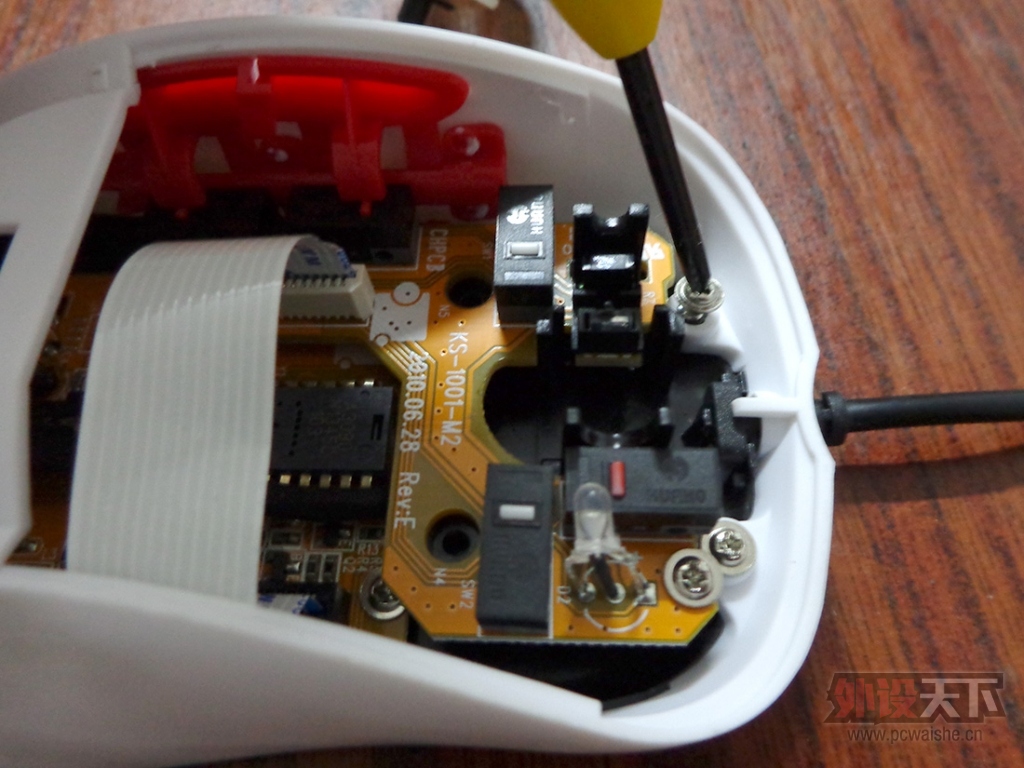

卸下这两颗即可取下侧裙上盖

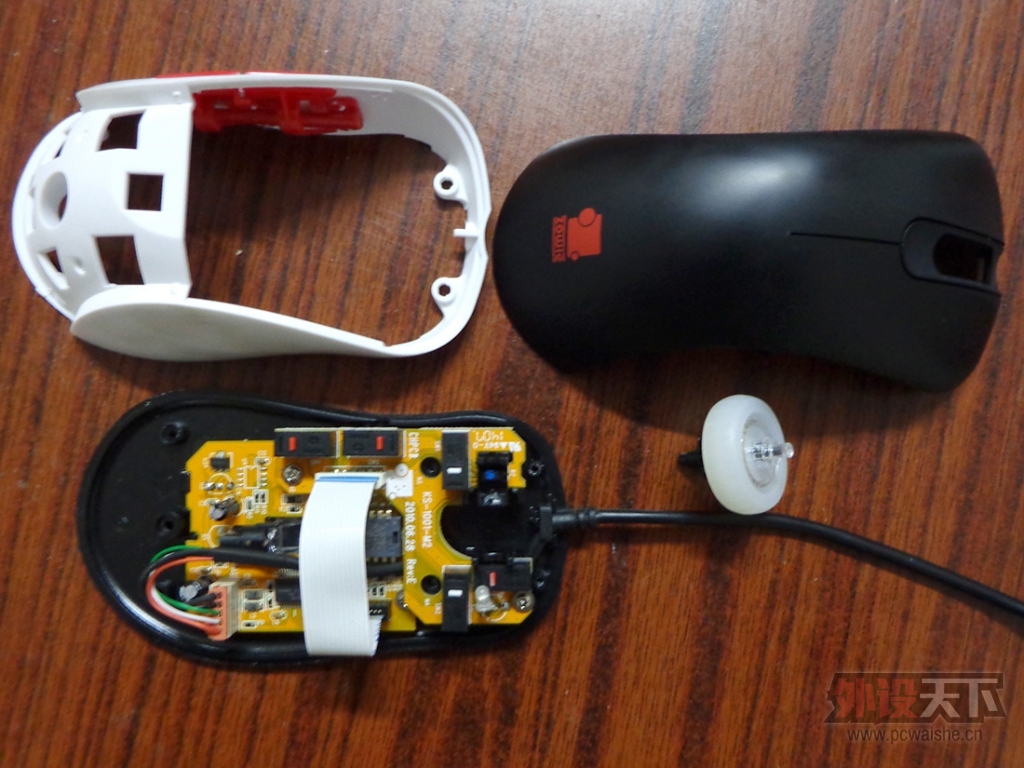

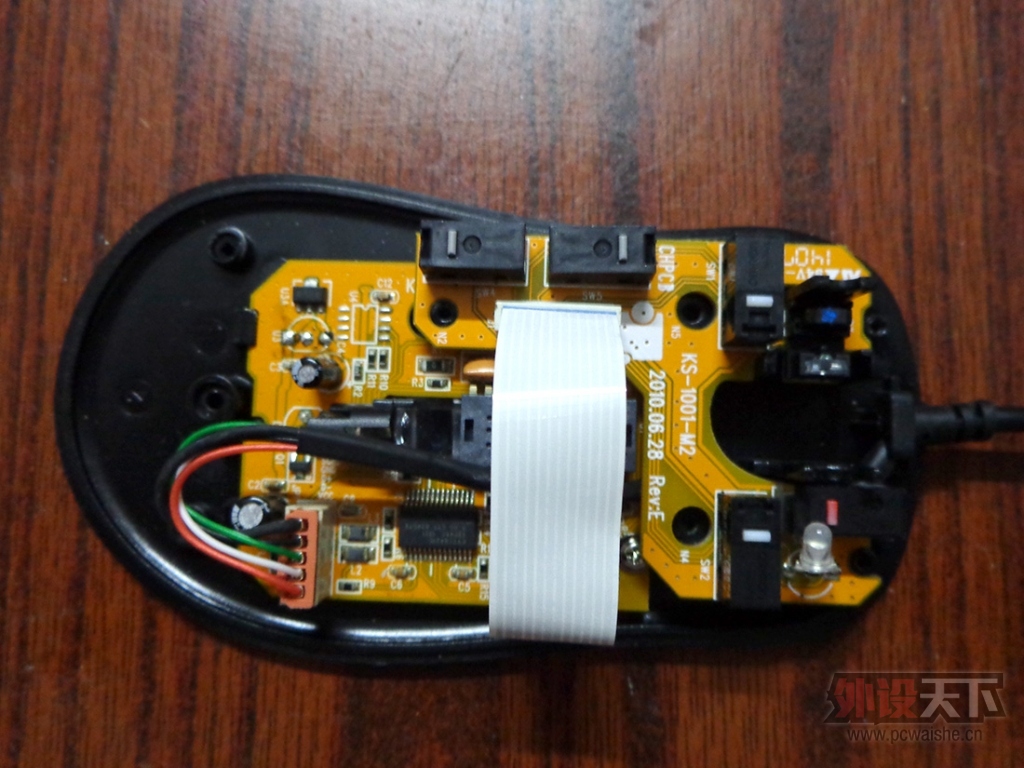

上盖拆卸完毕

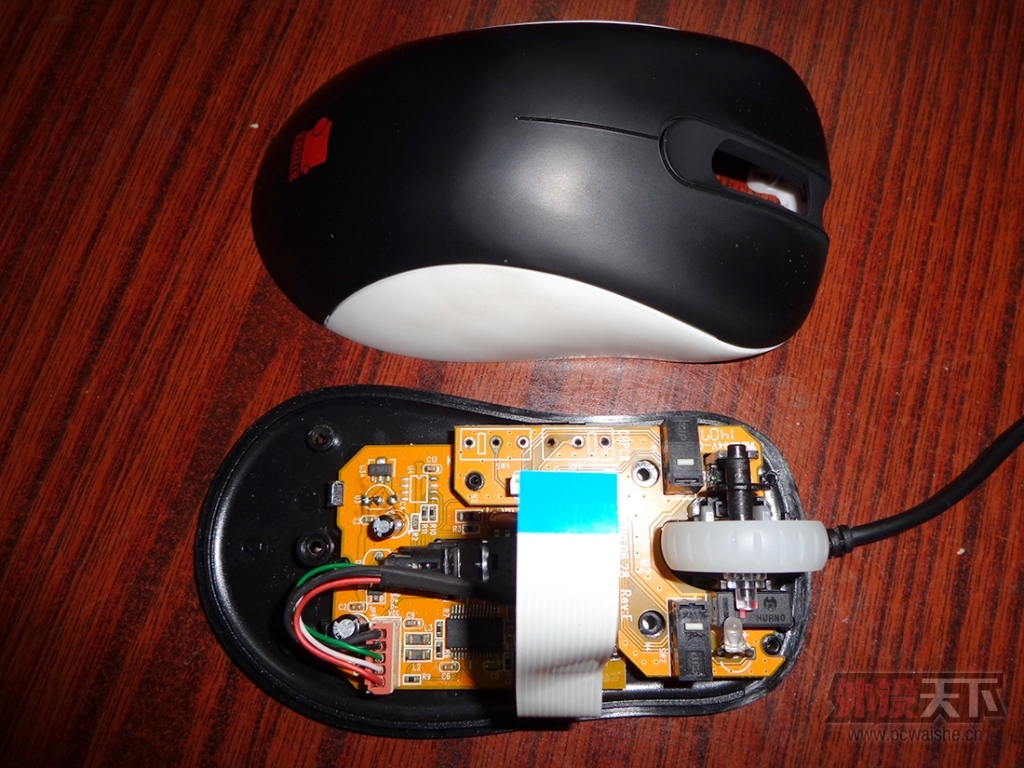

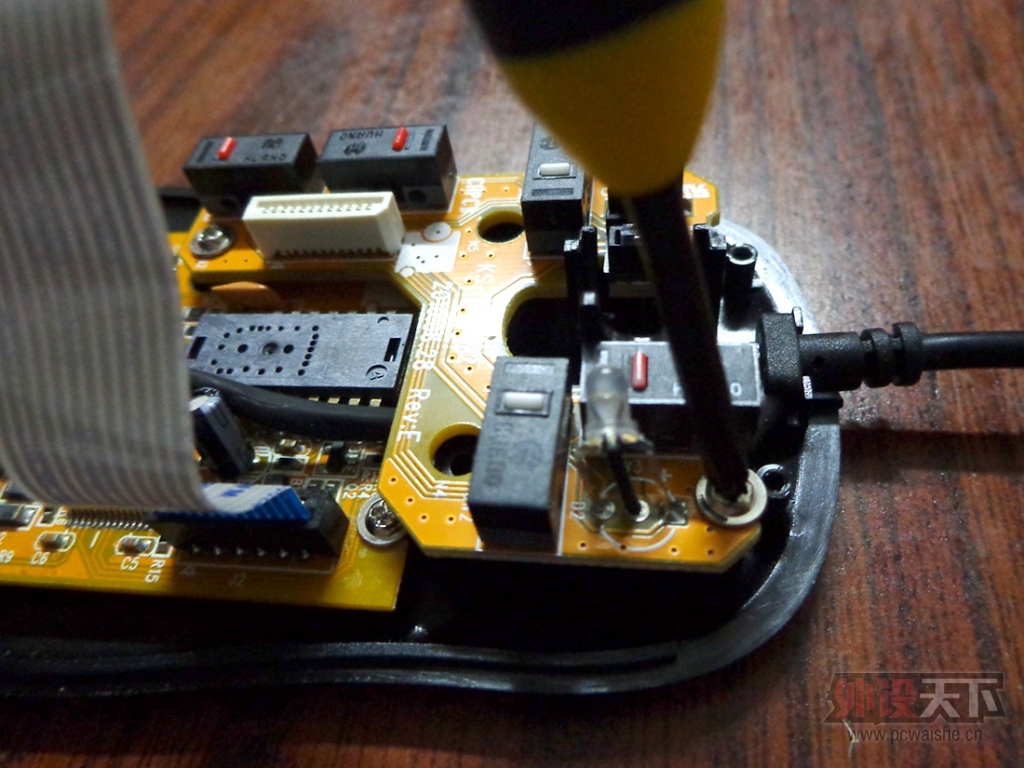

拆卸安装微动的副PCB


需要更换微动的PCB就是这么一小点，因而难以固定，会使更换微动的难度大增！请继续看下面--

为焊锡面上无酸焊油，便于锡被焊掉

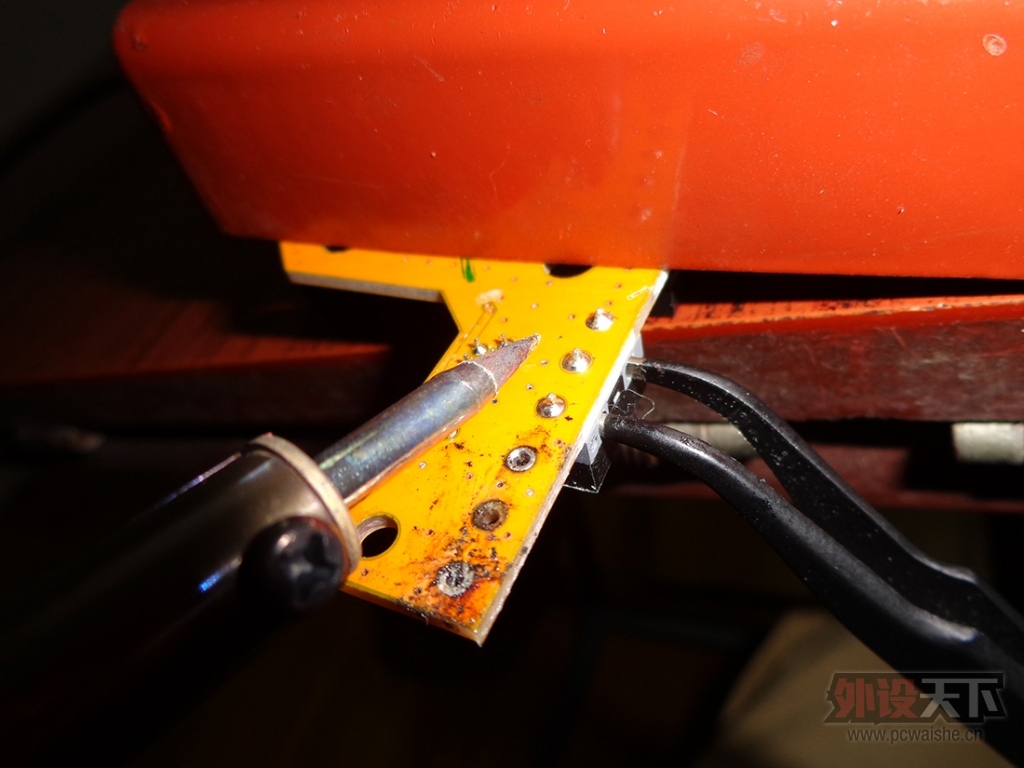

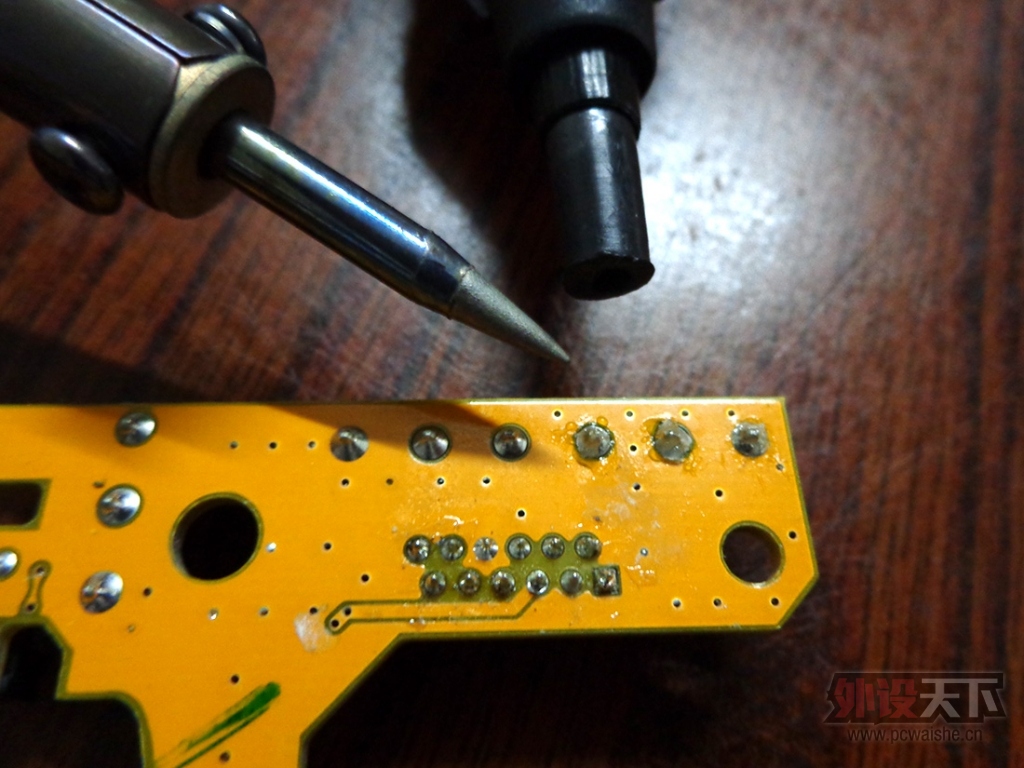

由于一个人拍摄的原因，如图的操作摆位是不正确的。焊下高熔点的锡最好要用刀口烙铁头，但我暂时没有，用尖头的平放在锡上也能达到同样的效果，但是一定注意时间不宜过长！因为它要比刀口铁导更多热到PCB上，容易造成脱焊

第一颗微动成功焊下，第二颗就更加难了，如图，如此小的PCB在桌面固定变得更加困难，因此烙铁也烫到了自己两下！百般困难找人请教，才有了以下方法——

.....非常土气的即视感，但是，非常好用！有了这个方法，一个人既可以把微动轻松焊下，完全不需要两个人！关键点在于：胶带粘性一定要强！！

先用锡枪把表面大部分热熔的锡吸掉，然后烙铁热熔锡的同时再用弯头夹子把微动向下拉扯，从而可以很轻松的把微动取掉

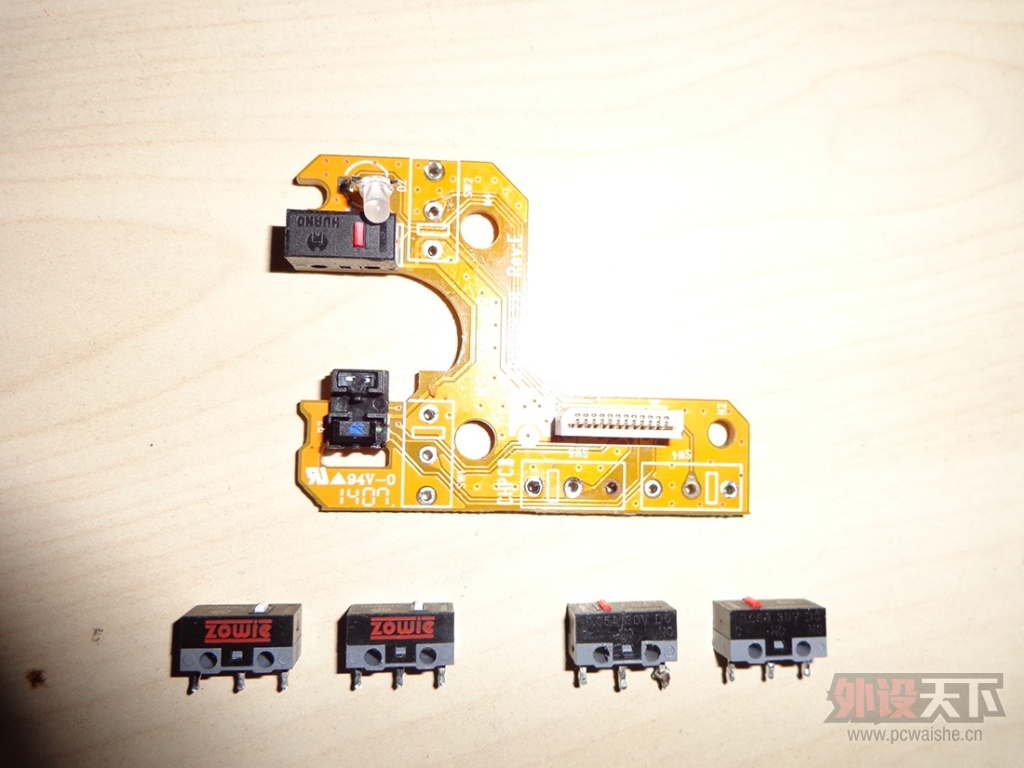

取下左右键以及侧键总共四个微动

防静电毛刷蘸取洗板水

刷去焊接过程的油渍和锡的残渣，洗板的过程是必须的，否则之后很容易由于这些残渣造成鼠标的短路！

洗板OK，准备换上微动

先不焊上，上壳测试微动手感。台湾Zippy的DF3-P1虽然声音清脆，压力克数也足，但是键程太短，并且点击反馈也不明确，因此我是肯定不会用的！

日产欧姆龙主流灰点D2F-01F上壳测试，声音回馈和按键确认感都不错，但是压力克数低，手感太软啪，很容易误触发，这个我也是不会选择的。

最终，选来选去还是要回到极品的日产欧姆龙D2F-F-3-7，不管是声音，段落反馈还是压力克数都极其满意，虽然手感和zowie原装微动[0.83±0.01N]还有一定差距，不过也没有更好的选择了。而侧键微动对手感要求不高，因此换装cherry dg2 T85 1.47N，保证强大的压力，避免误触发~

上锡，这就要简单多了~

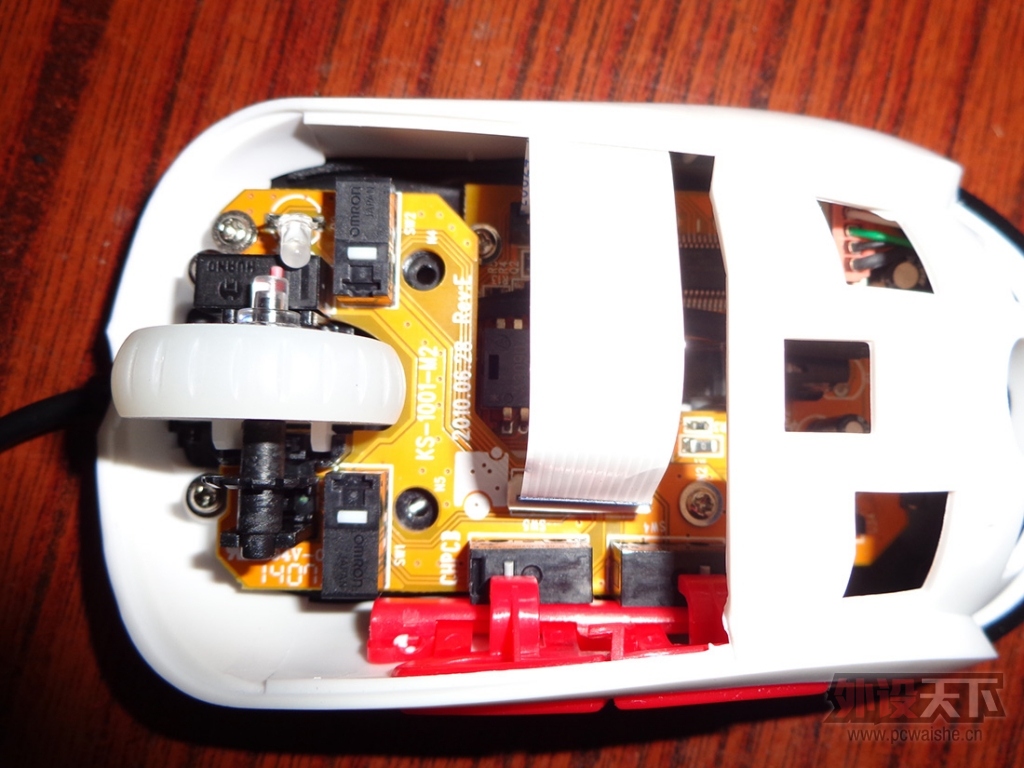

副PCB安装完毕

安装上盖侧裙

安装上盖侧裙底面的两颗螺丝

上盖侧裙安装完毕

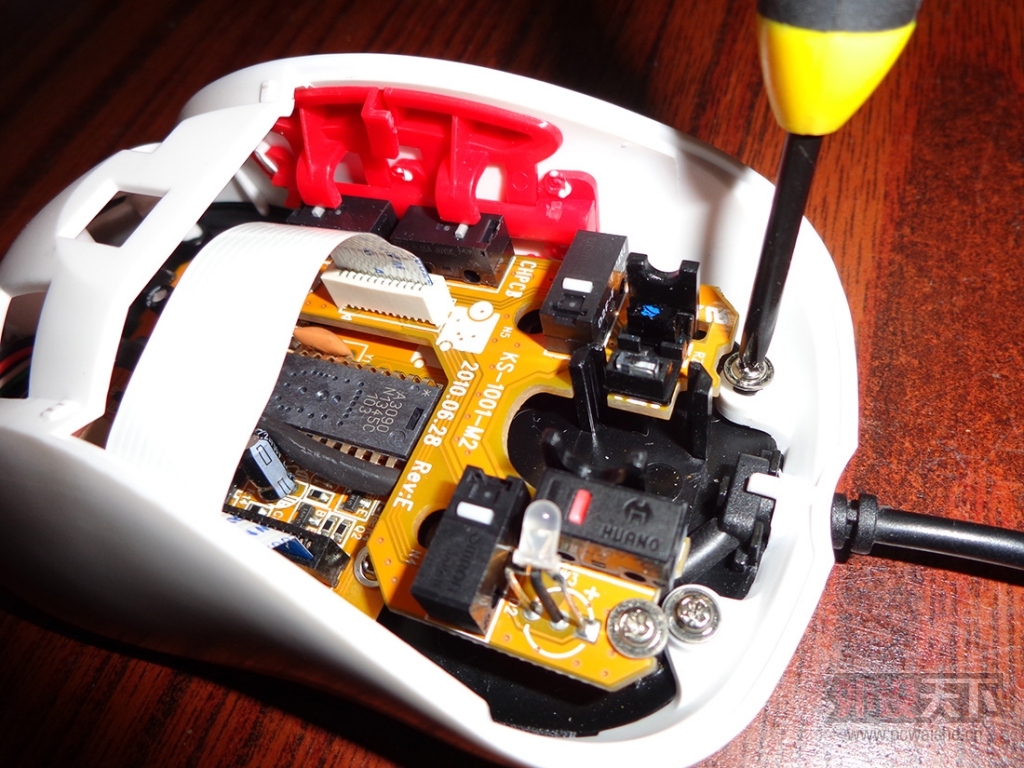

安装上盖并且固定剩下的三颗螺丝

通电，一切OK。放上效果图，谢谢大家观赏！

sunny1986xx

DIY更换微动的教学系列已经基本做完，圆满了！

请大家继续期待，以后还会有其它惊喜，例如某一线品牌新品的首发深度评测什么的，呵呵~
