拯救蝰蛇的破排线

学霸成渣 · 发表于 2014-11-15 01:03

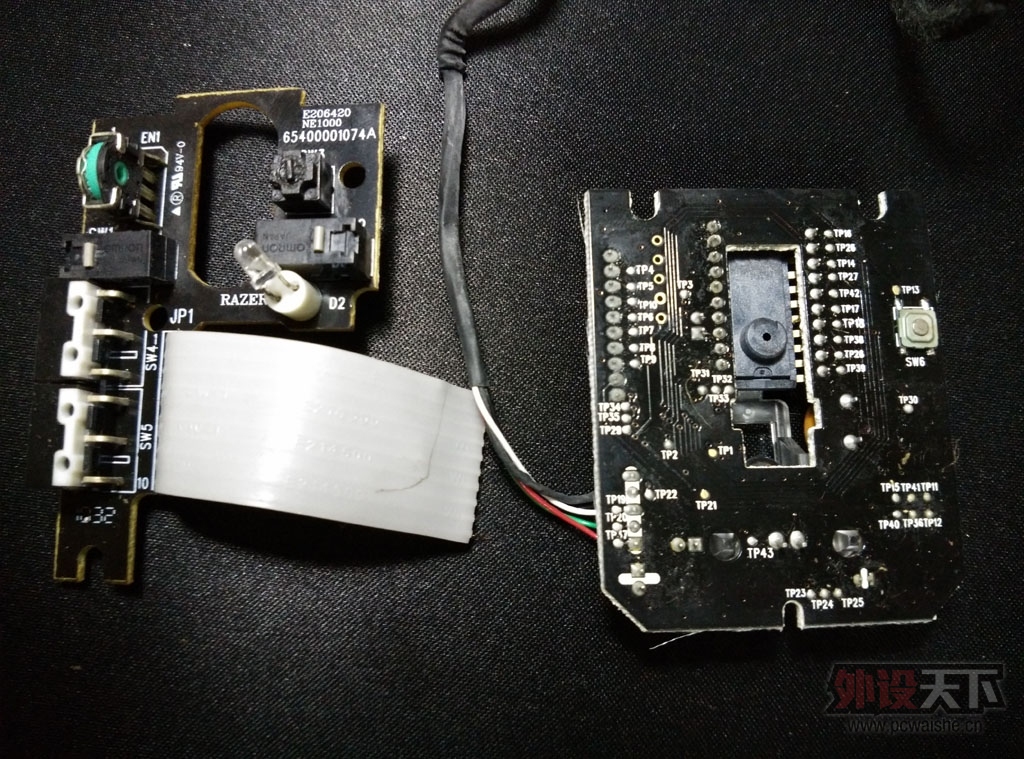

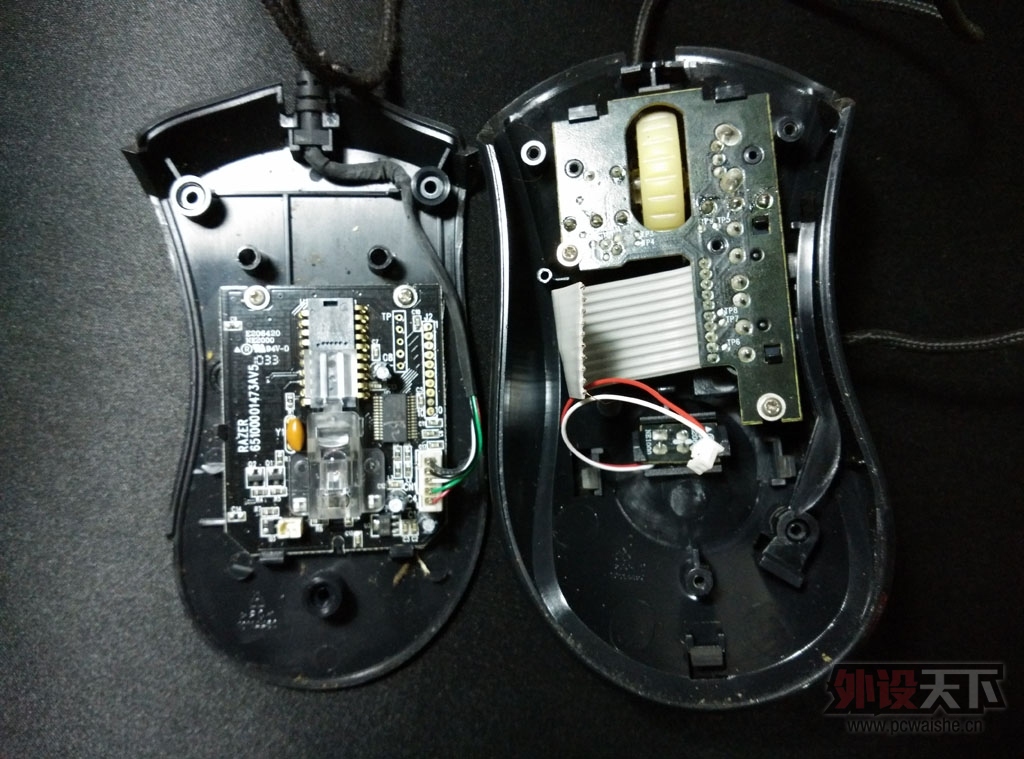

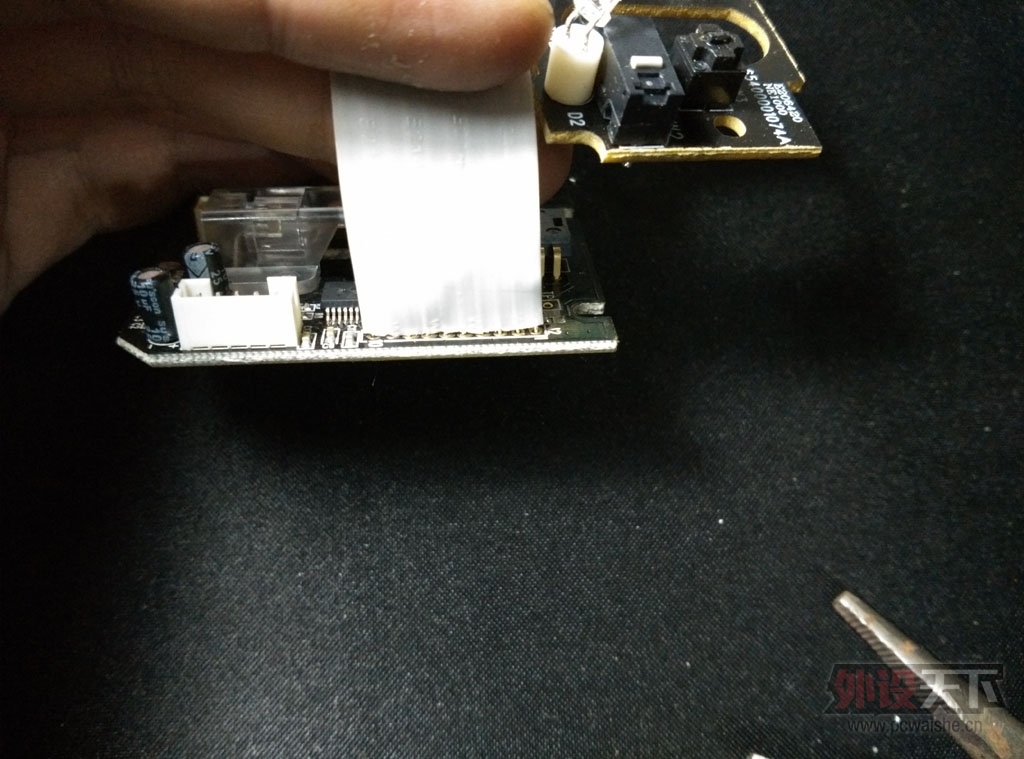

朋友手贱换蝰蛇微动鼠标无响应，把尸体丢过来要复活。插电试了可移动，只有微动没有响应，应该是排线断了个干净。拆机，果然！

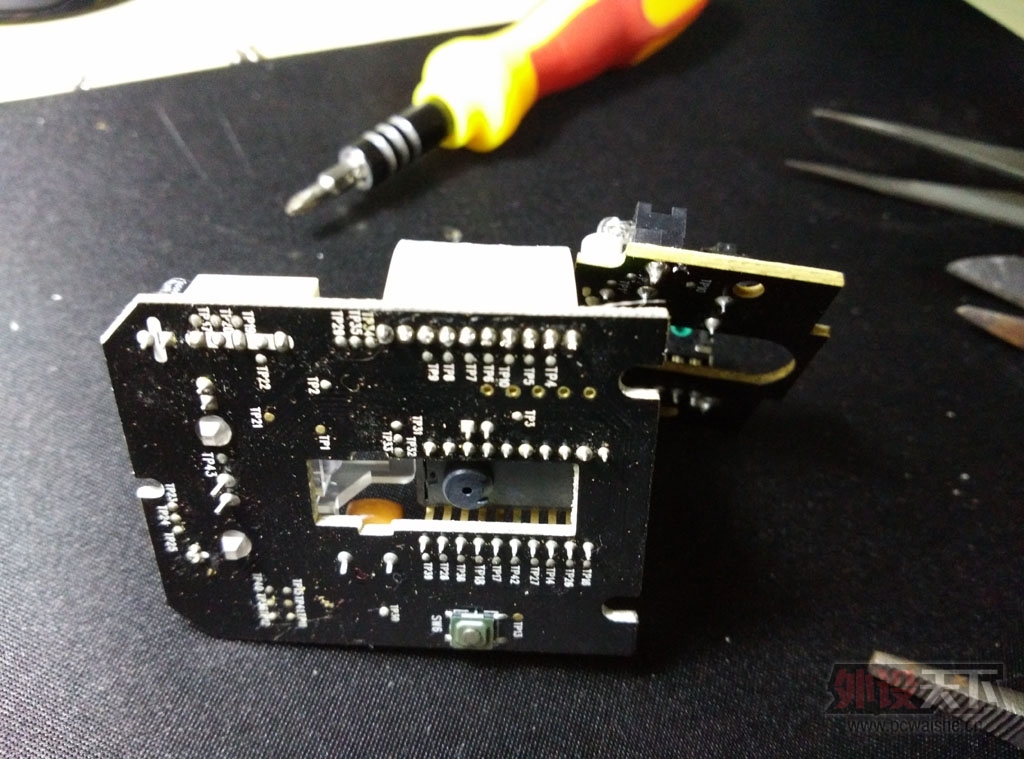

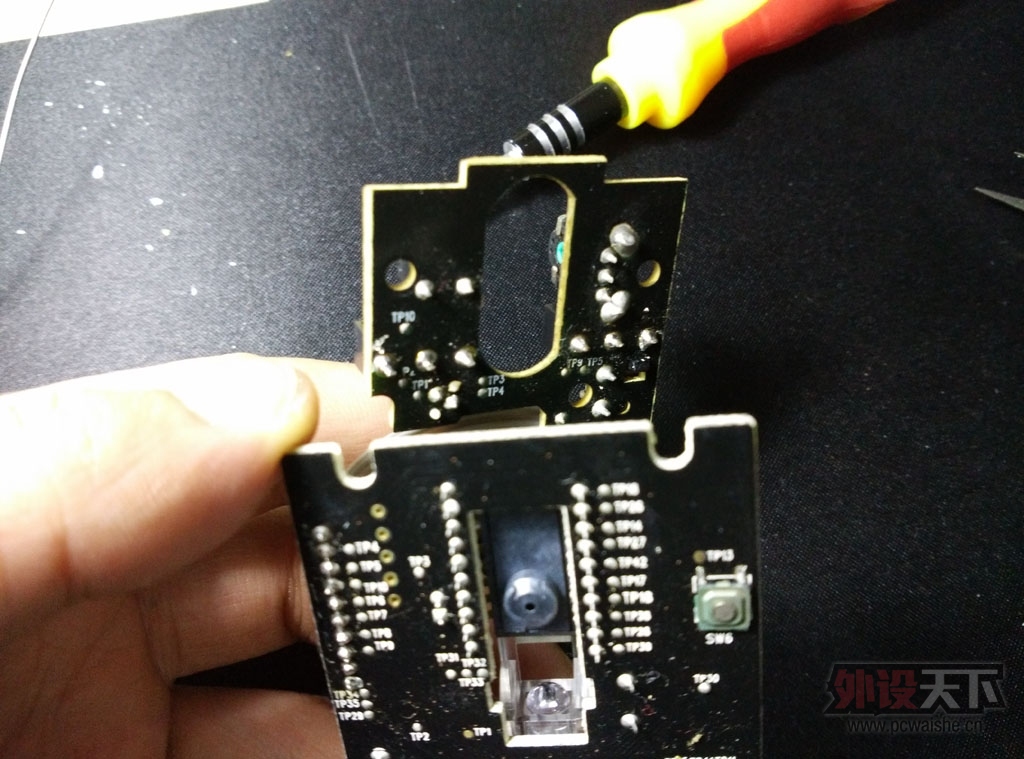

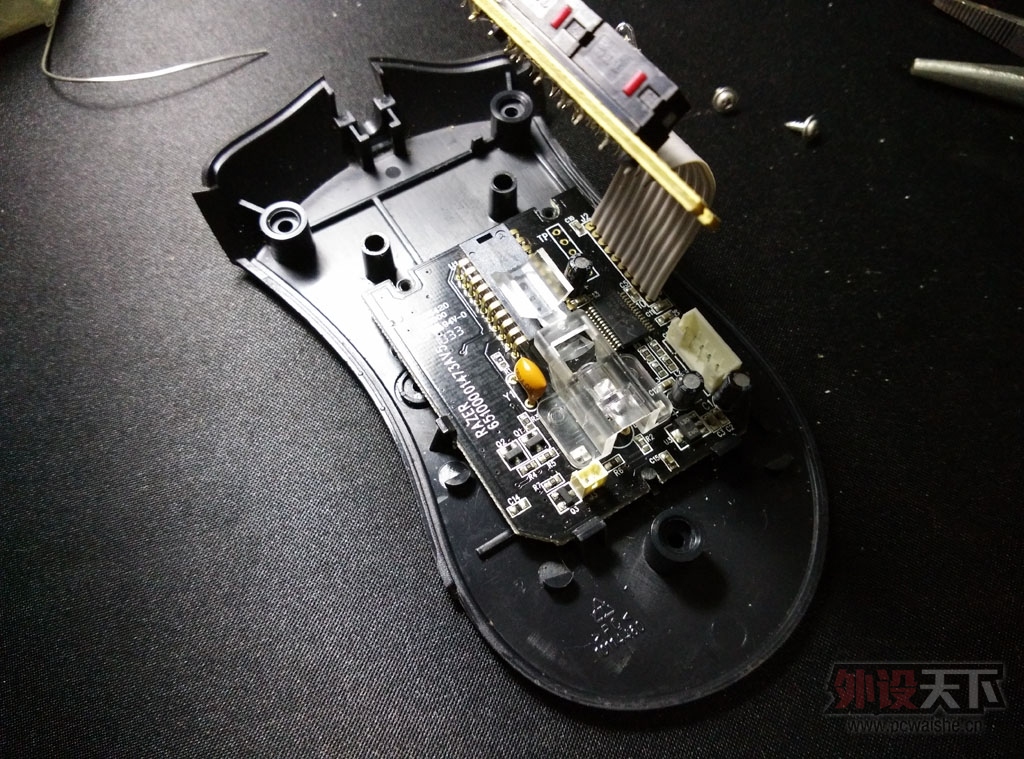

拆掉螺丝，方便作业！

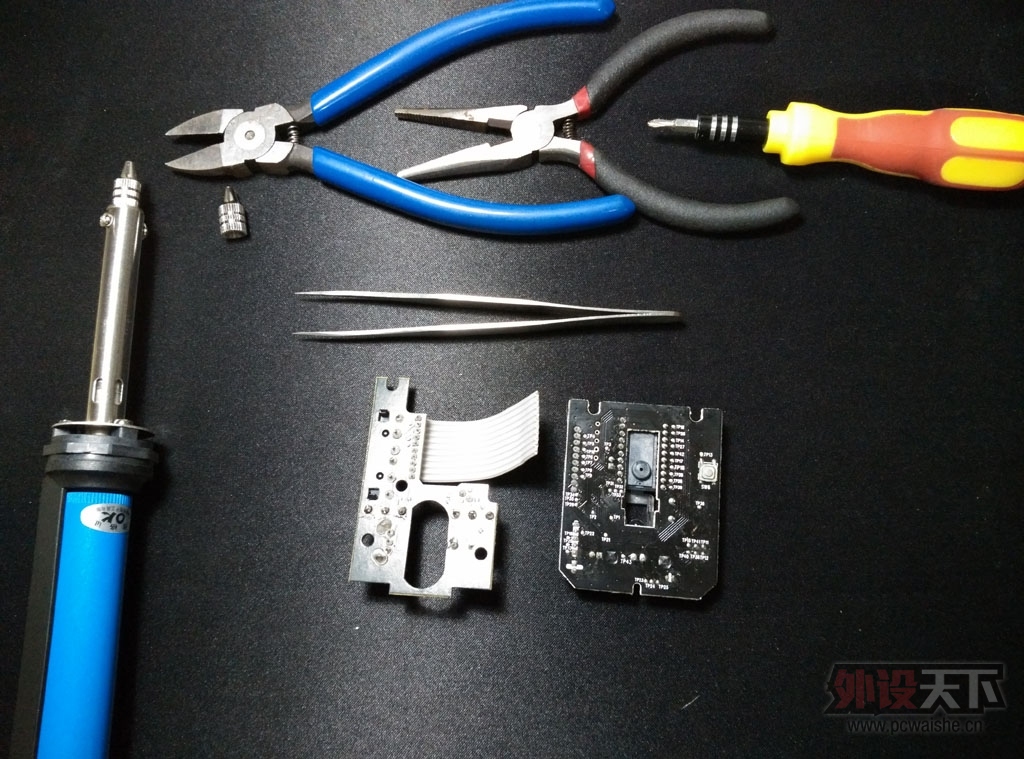

废话少说，上家伙！电烙铁HAK936焊台，黄花电热吸锡器（小焊嘴），剪钳，镊子，尖嘴钳，

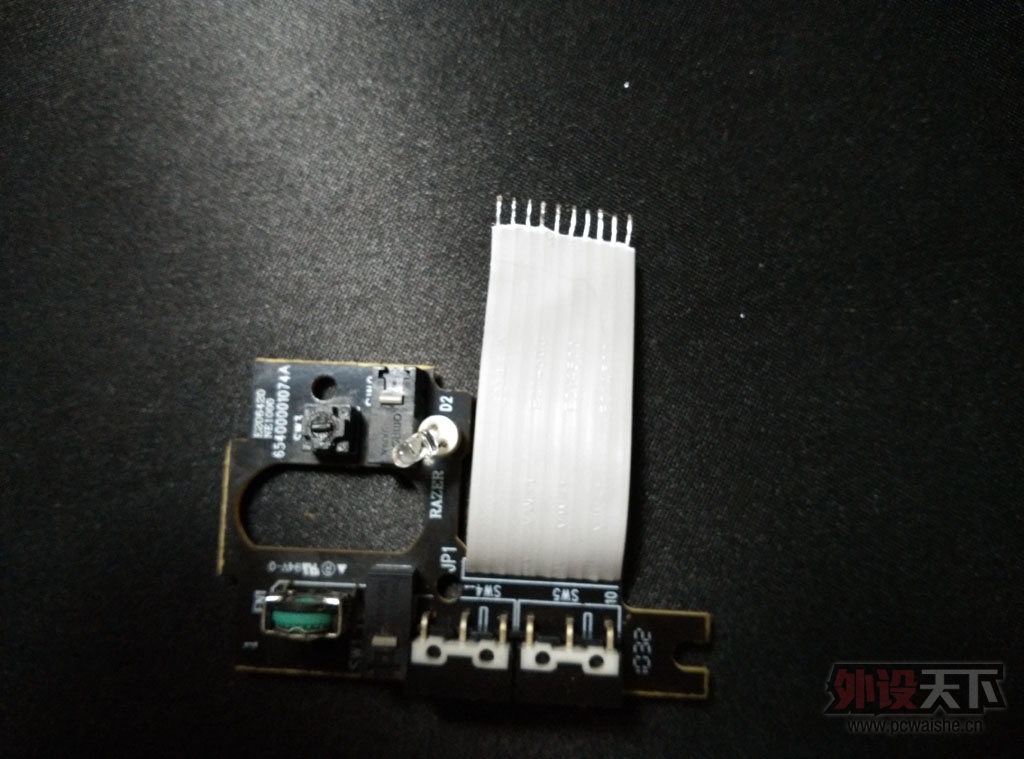

先用剪钳拔掉排线的胶皮，露出金属线2~3mm够了，用镊子夹住拉直捋顺。放一边准备好！

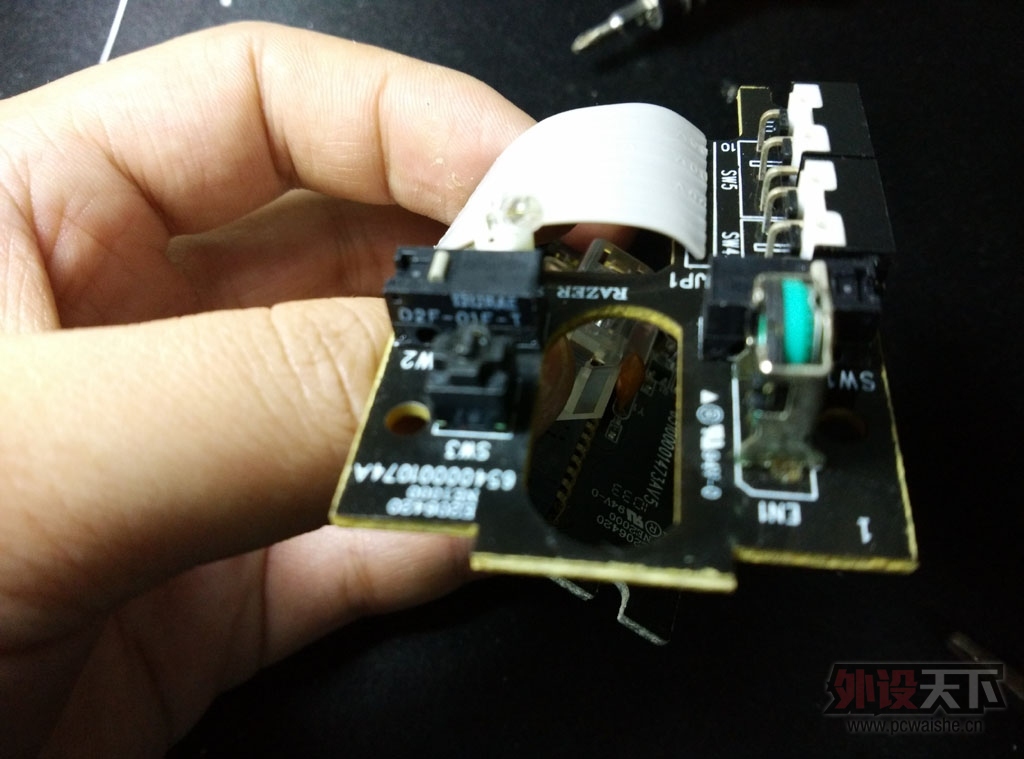

擦！！！忘了拍PCB的断线清理完的照片了，嗯嗯！用电热吸锡器，一次一焊点，干干净净！插入准备好的排线，注意方向，别弄反了！镊子很重要，不然插这孔费眼神啊！

焊接就简单了，先点两头的固定住，剪钳修一修，老手刀头一拉就搞定了，新手还是要剪短一些线头的，不然小焊点还是会给你找很多麻烦。

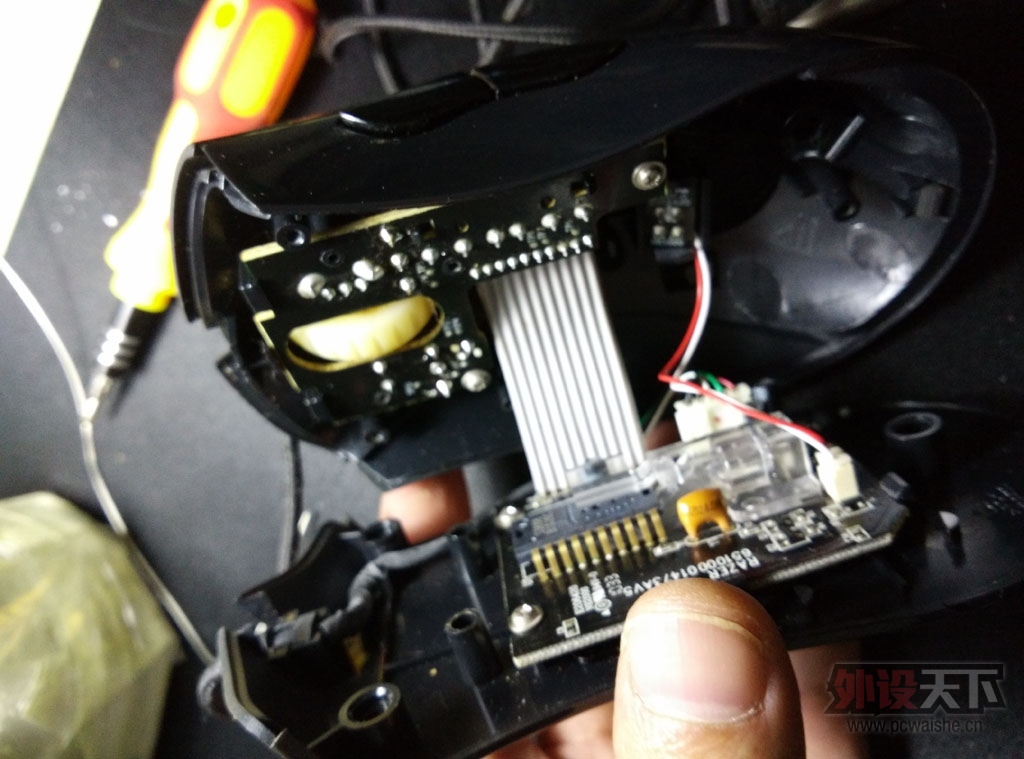

搞定，插电试试！功能正常了。装回去的时候注意透镜别忘了，还有底壳上的按钮，底壳三个卡扣，别弄断了。

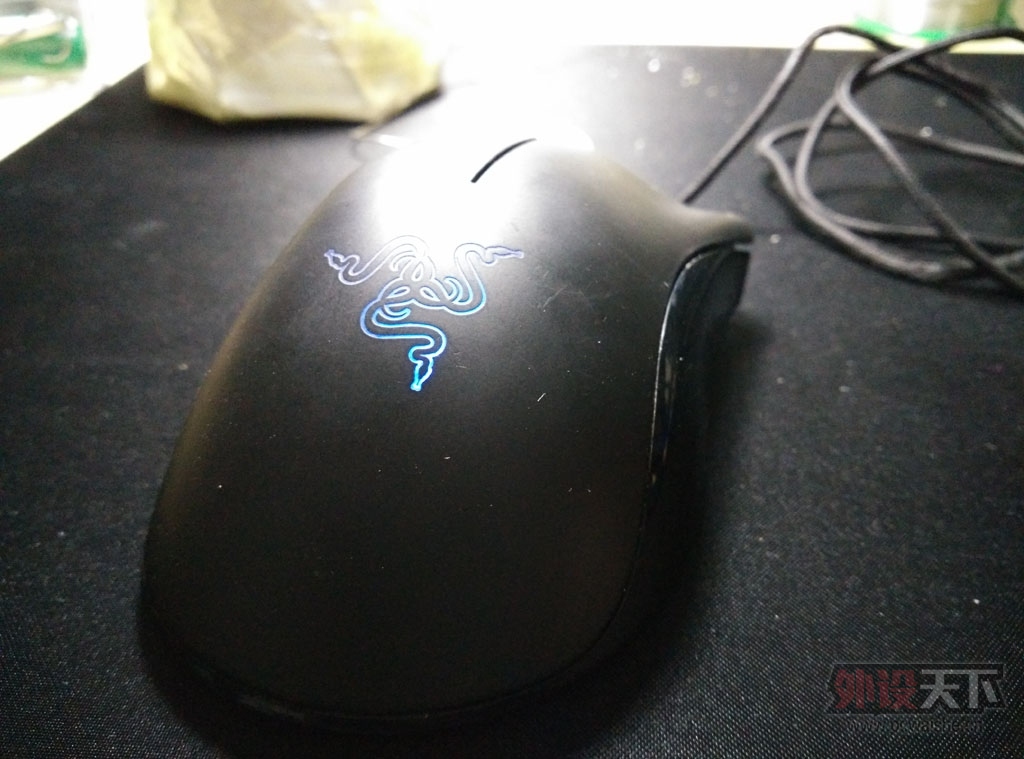

上PCB安装要小心，这个跟手感有关了，不要胡搞瞎搞！胡搞瞎搞，胡搞胡搞，胡搞瞎搞！最后插上LOGO灯线，合盖，上脚贴！

继续战斗去吧，骚年！

请叫我雷锋！

study · 发表于 2014-11-15 09:13

修完排线与没修过一样，看不出来，真给力

zhangjikun16888 · 发表于 2014-11-15 08:30

不知道排线正反怎么装

abc276033391 · 发表于 2014-11-15 01:37

赞一个

rommel3265298 · 发表于 2014-11-15 10:25

手艺很棒，我的坏了之后没插进去直接在外面焊的，3500蝰蛇这线确实反人类，硬且没韧性，2014就好了，没这玩意了。

学霸成渣 · 发表于 2014-11-15 10:28

rommel3265298 发表于 2014-11-15 10:25
手艺很棒，我的坏了之后没插进去直接在外面焊的，3500蝰蛇这线确实反人类，硬且没韧性，2014就好了，没这玩 ...

弄这玩意要是工具不齐，真心干瞪眼

rommel3265298 · 发表于 2014-11-15 12:08

学霸成渣发表于 2014-11-15 10:28
弄这玩意要是工具不齐，真心干瞪眼

得用尖头的烙铁，焊点太小了，我当时差点准备用软线把这个排线换掉

学霸成渣 · 发表于 2014-11-15 12:11

rommel3265298 发表于 2014-11-15 12:08
得用尖头的烙铁，焊点太小了，我当时差点准备用软线把这个排线换掉

新手用尖头一个个点，老手刀头顺手，一拖搞定

bink1990 · 发表于 2014-11-15 12:25

焊点好小，卤煮手艺真不错。

如同眼 · 发表于 2014-11-15 12:47

很牛逼
