  托好友的福能及早 拿到这个RGB套件，可惜俗事缠身最近才组好发帖，囧....
  这个Faceu B，通过底部增加rgb led 配合(半）透明的亚克力外壳或者乳胶外壳的方式形成不一样的的灯效。
此次新的PCB板子的功能和灯效都有一些调整，RGB led 灯效的控制软件UI做的也比较简单，方便操作。不过在固件和配置文件的刷写上面跟之前的是不一样的，下面会做简单的说明。
所有的元器件都是我自己焊接，有些贴片电阻电容相当小，组起来小心仔细才好。
其他的除了焊接就是焊接，各种组各种调整各种测试。

应要求全灰轴，62g镀金，润滑油（gon神油），冰蓝和黄金黄LED







Faceu B黄色板子，白色磨砂和红色亚克力定位板，通过这俩个定位板有属性加成哦
















RGB的色彩效果就不多说了，稳稳的看不过来
简单说下固件和配置文件刷写说明，如有不对请斧正。（文件需要可以找我，上传不了）


以下是个人以 Face B的电路板为例，其他板子自行核对相应固件和键位图
"ps2avrGB_NKRO.hex" is firmware.
"keymap_gb_face_thumb.hex" is keymap.

第一步，使用固件刷写软件“HIDBootFlash.exe”刷入固件 "ps2avrGB_NKRO.hex",
第二步使用 bootMapperClient.exe导入键位图"keymap_gb_face_thumb.hex".
支持编程，很方便，更多的功能自己探索....

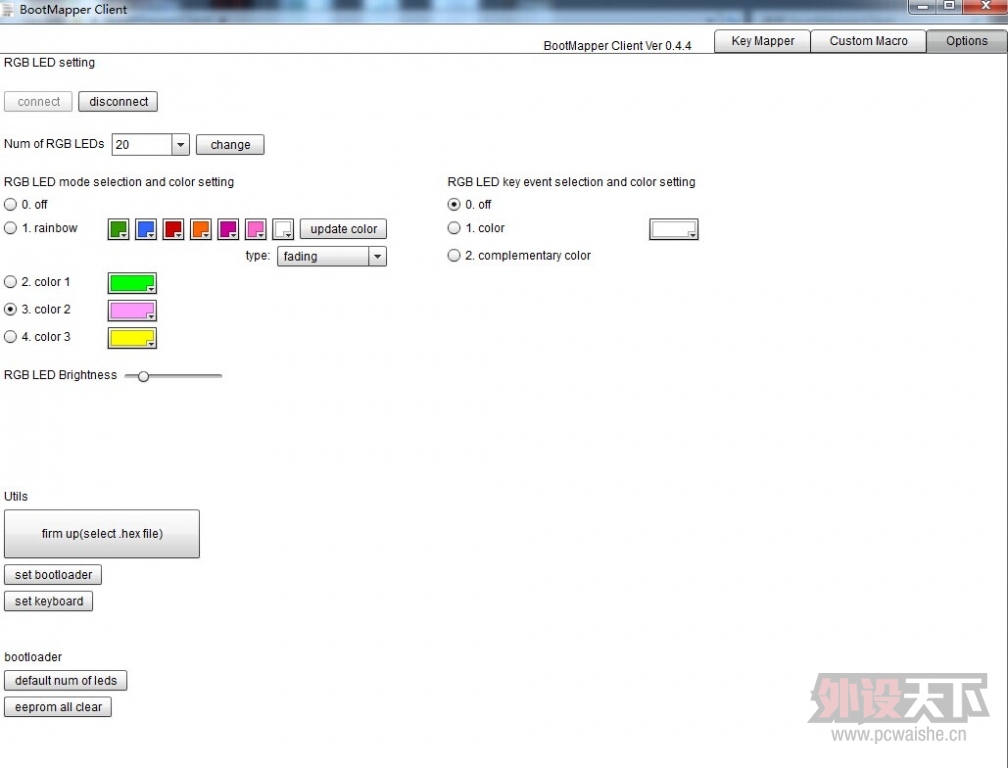

RGB led灯效控制请使用bootMapperClient转到“ options”
RGB led为高压开关，正面的led亮度将有可能受到影响
ps：需要重刷固件请按左ctrl键（pad为“0”键）连接电脑，再按照上面步骤继续。
