[绝对技术帖] DIY更换微动教学-<终极篇>之冰豹Kone Pure Military/军规版

sunny1986xx · 发表于 2014-10-31 23:17

本帖最后由 sunny1986xx 于 2014-12-17 20:48 编辑

我回来了，没错！这次没有暴力拆解，很正统的鼠标拆解更换微动教学，以及简单评测——Kone Pure Military/军规版。
在学习本篇前，您可以先参阅：
<入门篇>之--G100s
<进阶篇>之一--Sensei Raw
<进阶篇>之二--EC2 EVO CL
<终极篇>之一--Kone Pure Color

<番外篇>之--Kone Pure Military 深度评测！
<番外篇>之--Zowie FK1/2系列深度评测！
<番外篇>之--Kone Pure 去除尼龙编织线(脱皮)教程
<更多外设爆照请猛戳>___发烧爆照！
废话不多说，下面主角登场，相信大家也关注和期待它很久了：

[绝对技术帖] DIY更换微动教学-<终极篇>之冰豹Kone Pure Military/军规版

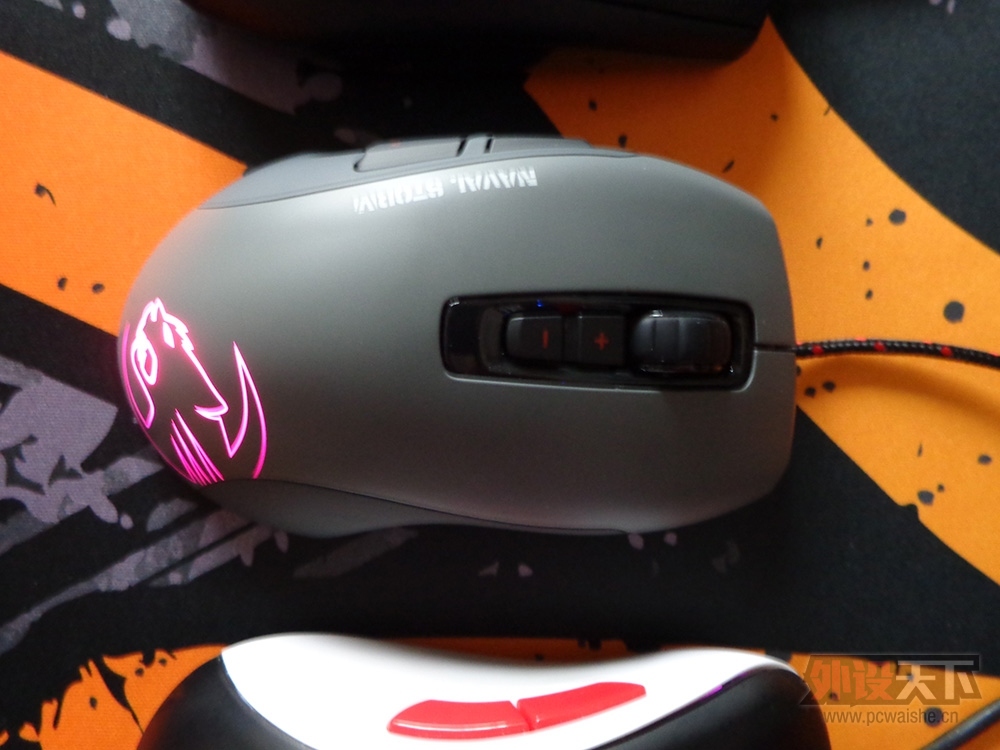

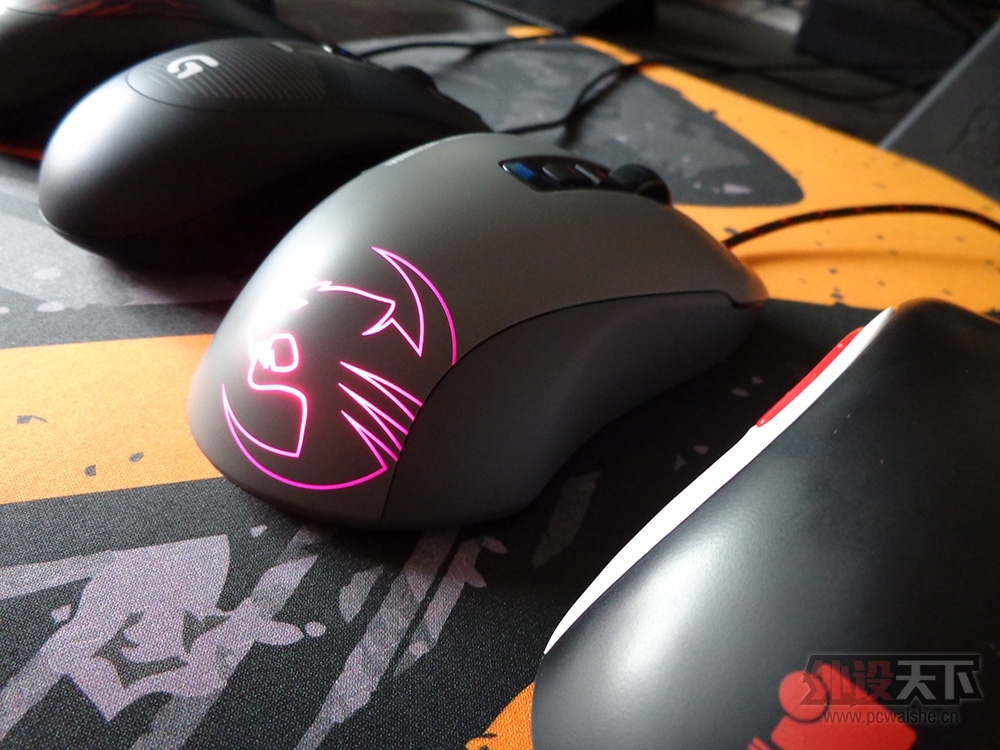

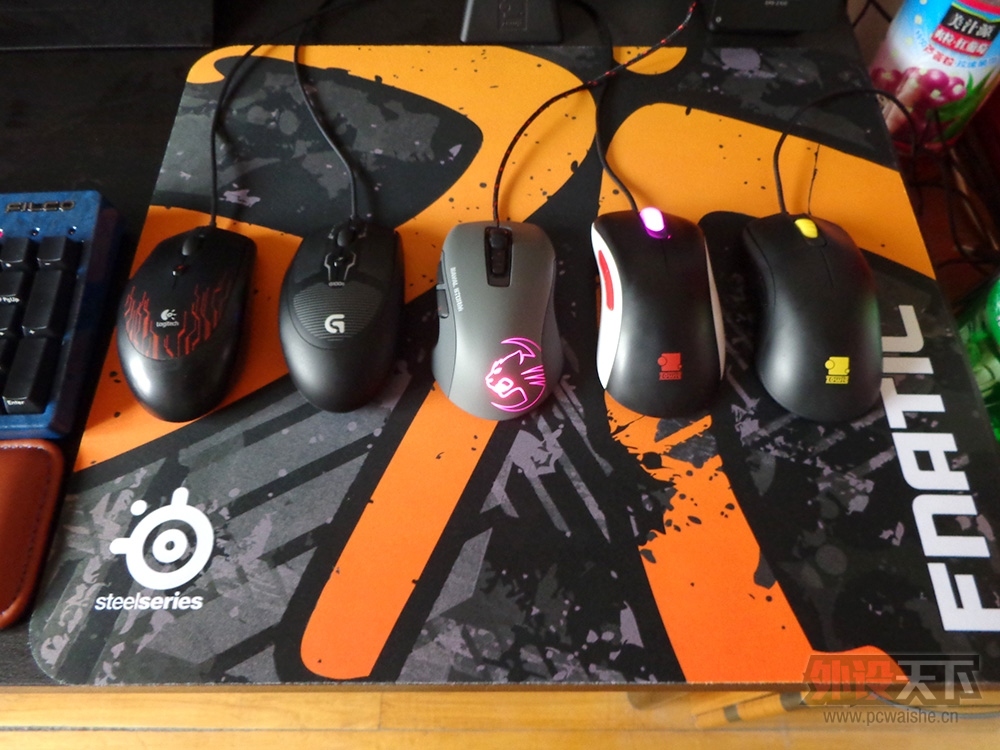

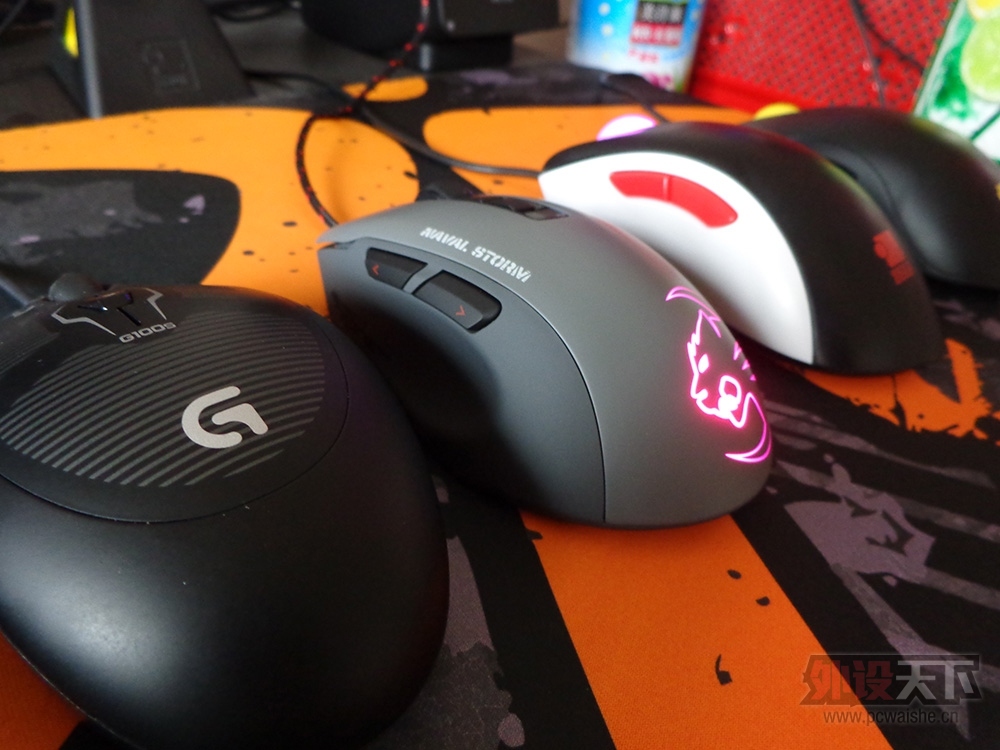

各个角度欣赏~

此次的主角是Kone Pure Military[Naval Storm/战舰突袭]

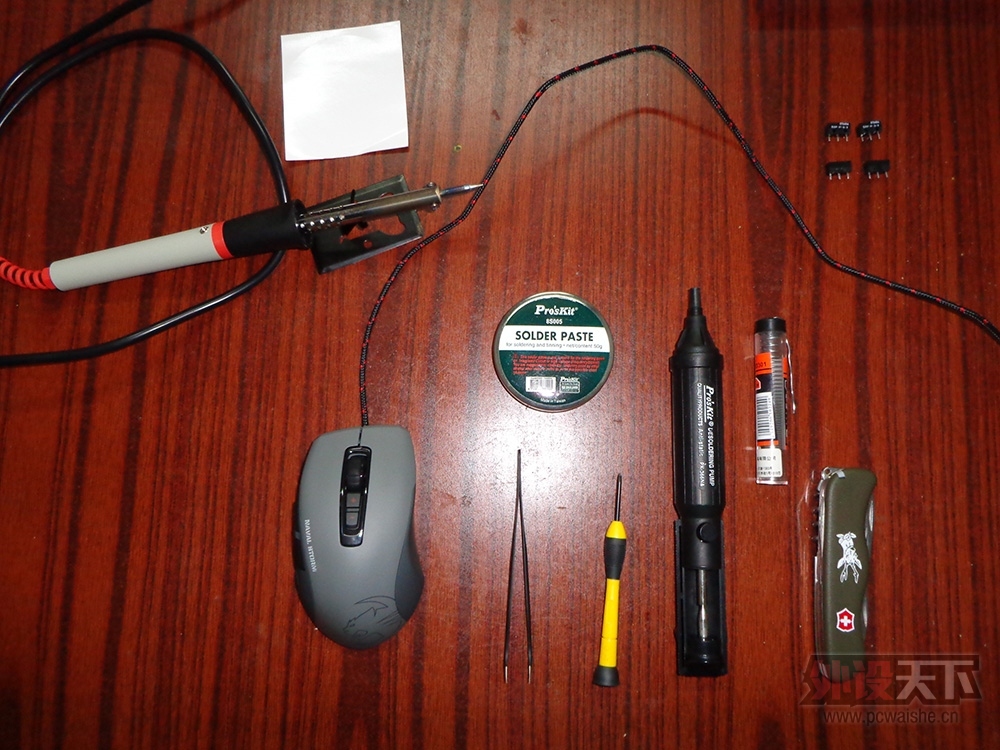

如图为需要准备的一系列工具，如果不清楚的可以看我之前的教学贴里面有详细的说明

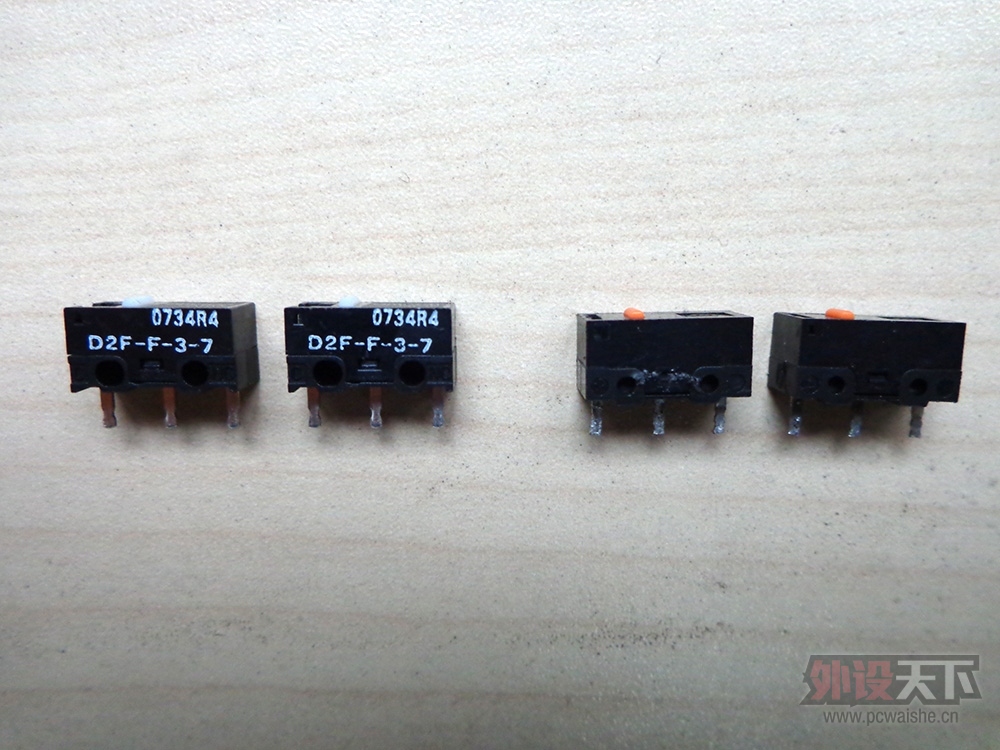

此次准备的另一主角，一个是从8颗日产欧姆龙D2F-F-3-7[原欧姆龙红点极品竞技微动，现为改进版白点]RGB(47, 79, 79)">里面选的两颗最硬的极品；另一个是从赛睿Rival上取下的自产微动

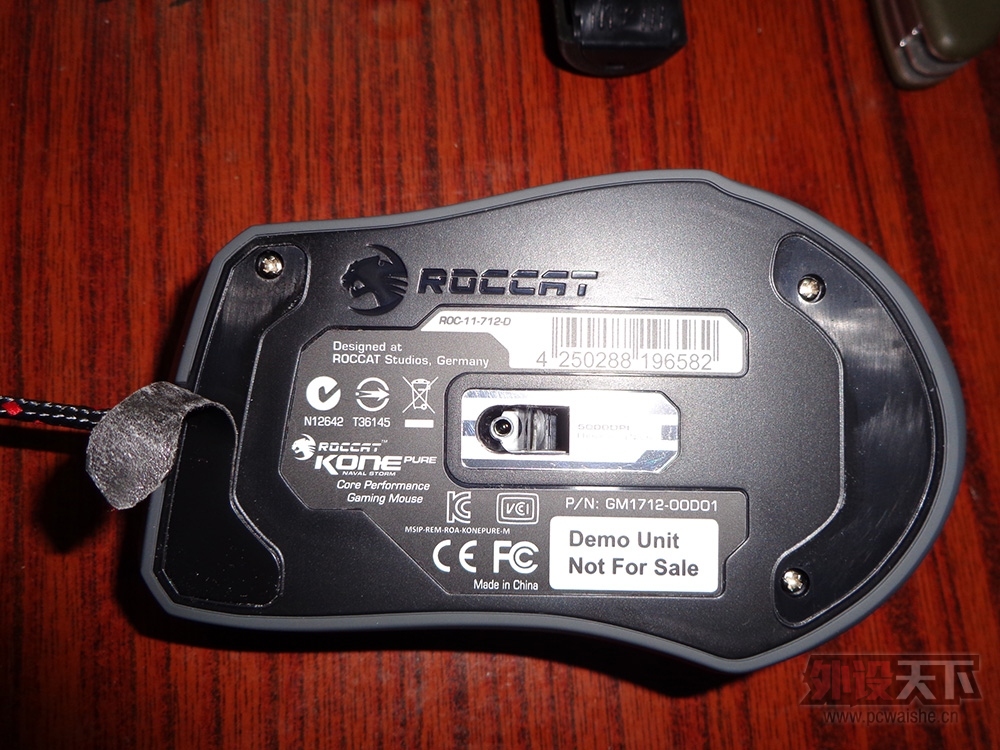

拆开脚贴过程比较简单，用手就可以简单拨开{不要惊奇，这是冰豹厂家送给我的Demo版，非零售版}

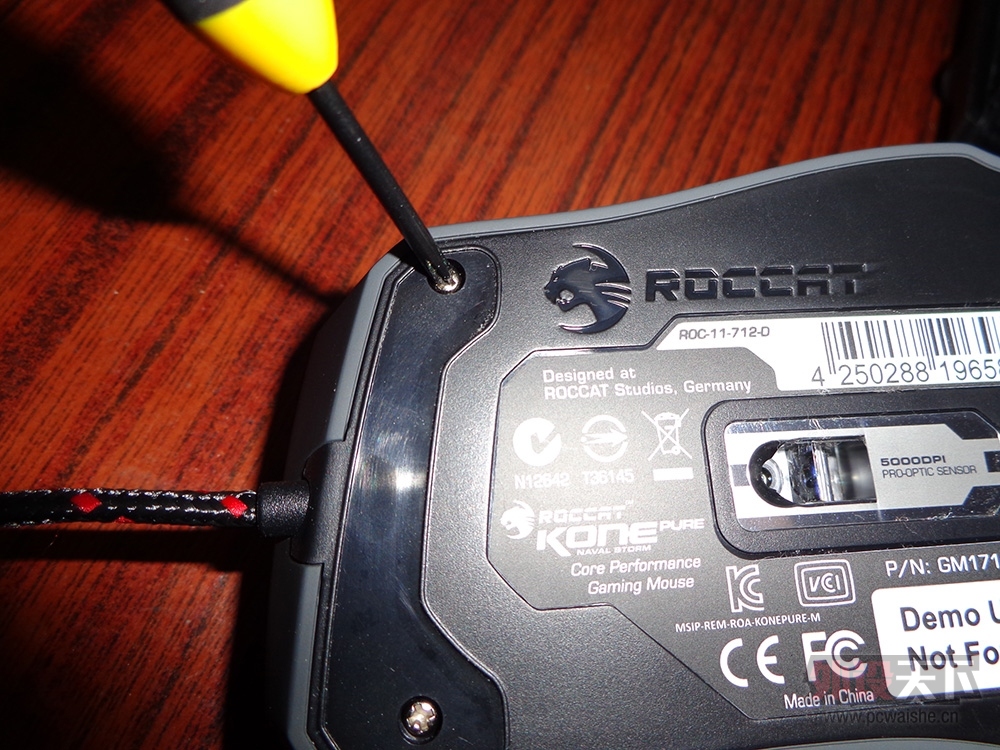

注意：冰豹的螺丝统一都为很小的十字螺丝，此处因此需要小号螺丝刀

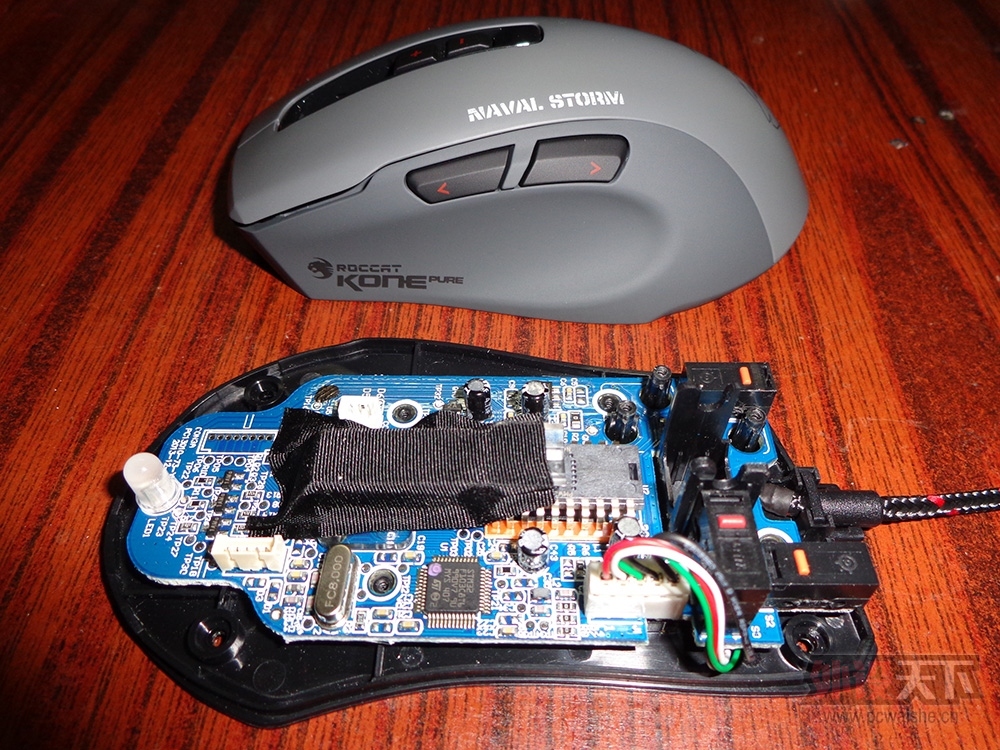

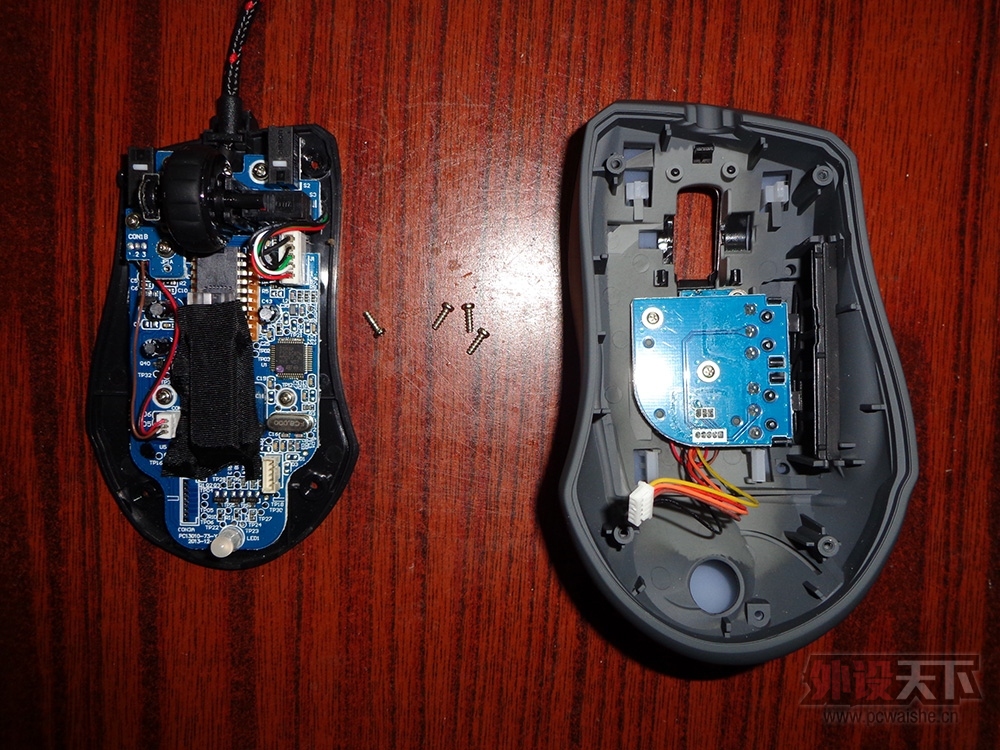

简单取下上壳

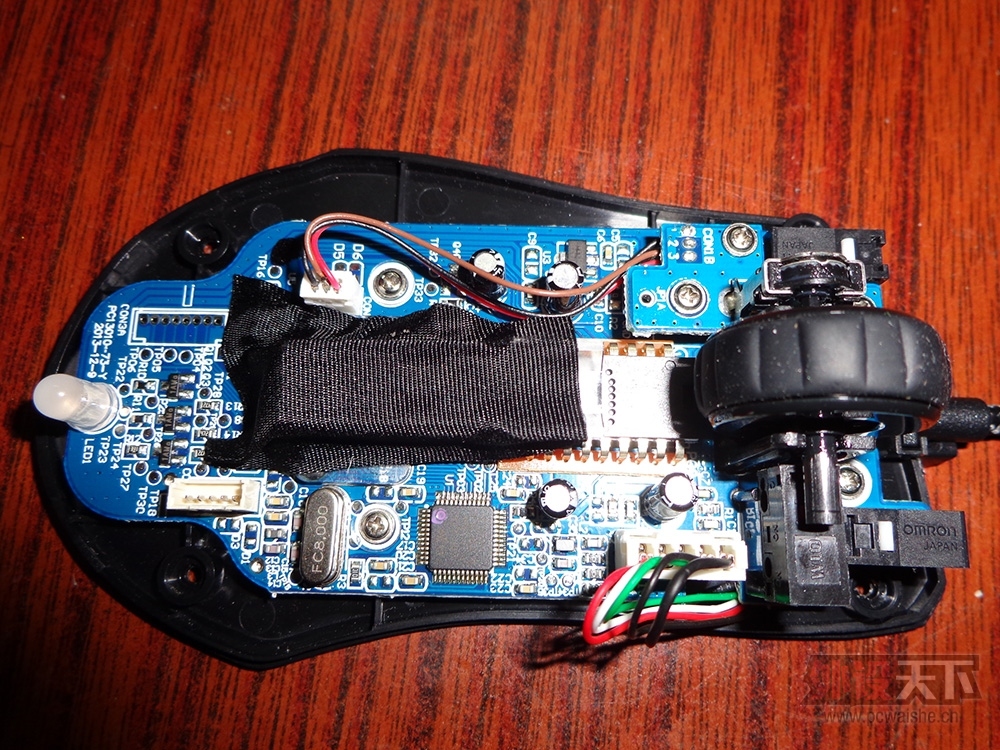

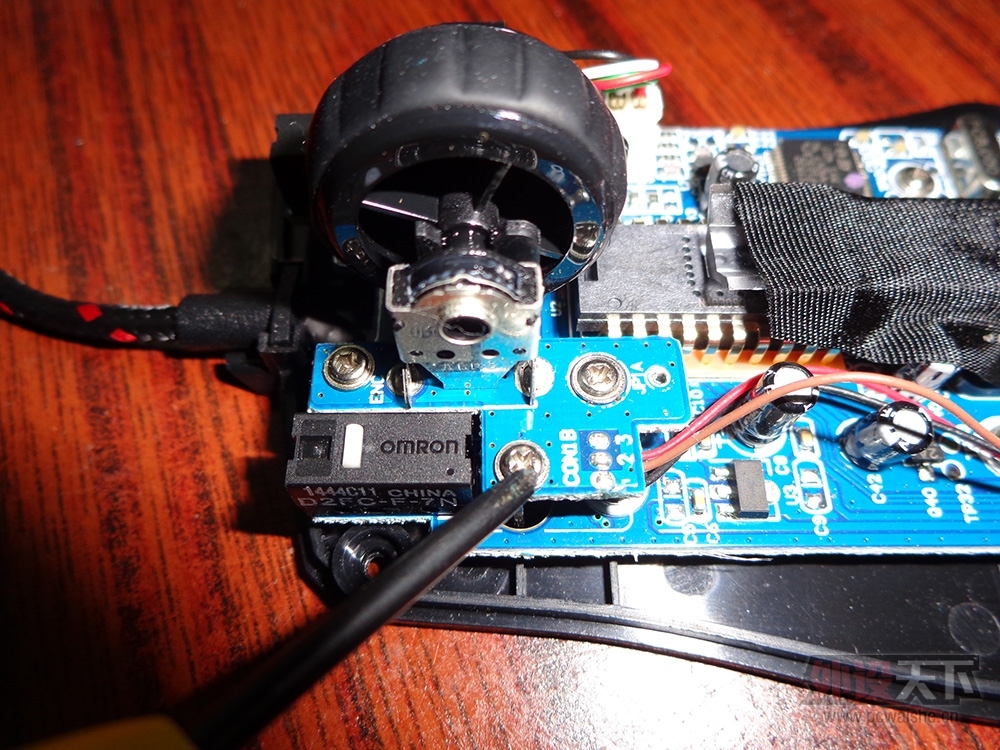

在取下主PCB前，需要先取下安装编码器的小PCB[这里不再有Kone Pure原版的固定插针和顽固焊锡，因此拆卸要容易多了！]，如图为需要卸下的3颗螺丝

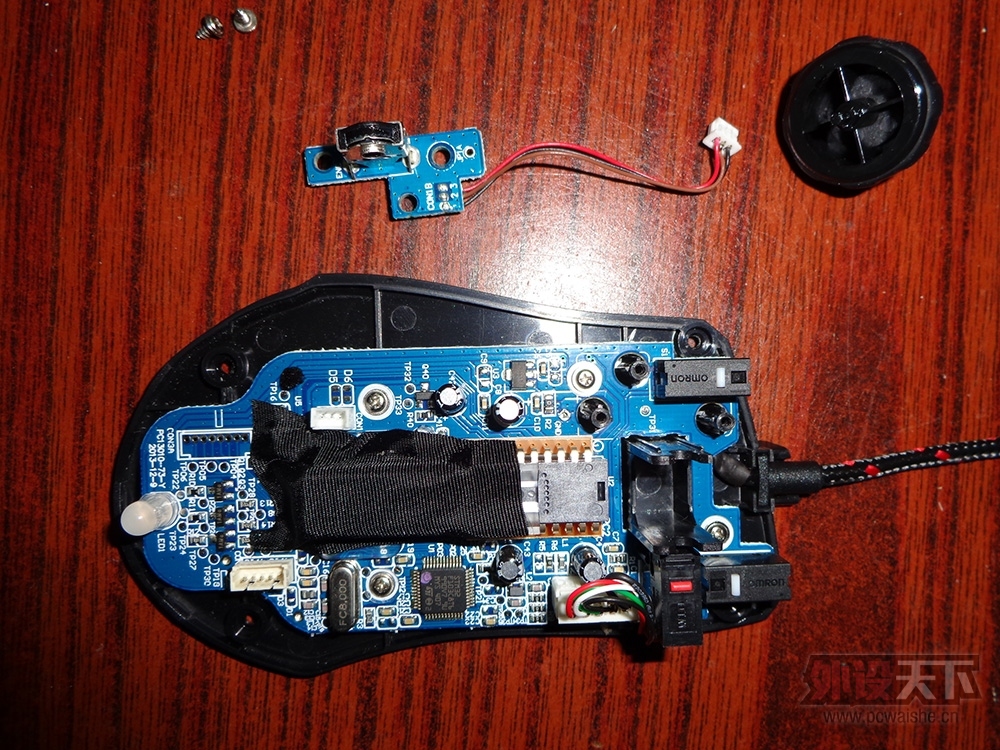

简单拆卸编码器PCB与滚轮

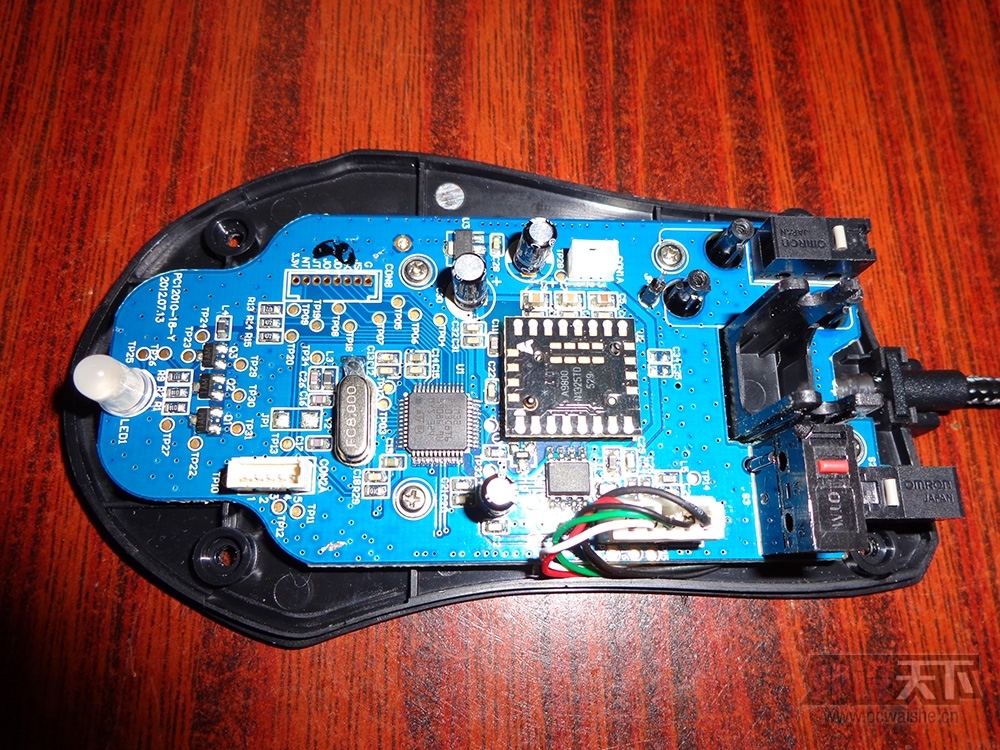

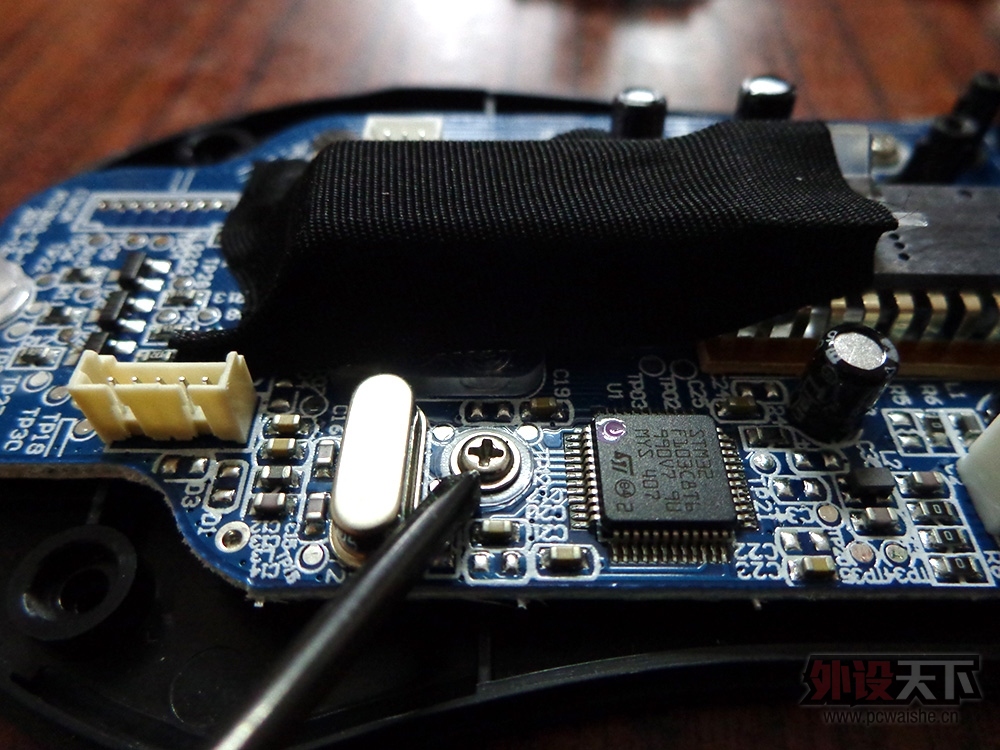

安装主PCB总共4颗螺丝，相比Kone Pure原版，螺丝增加了防静电垫片，还可以分散压力，保护主PCB，可以说相当用心

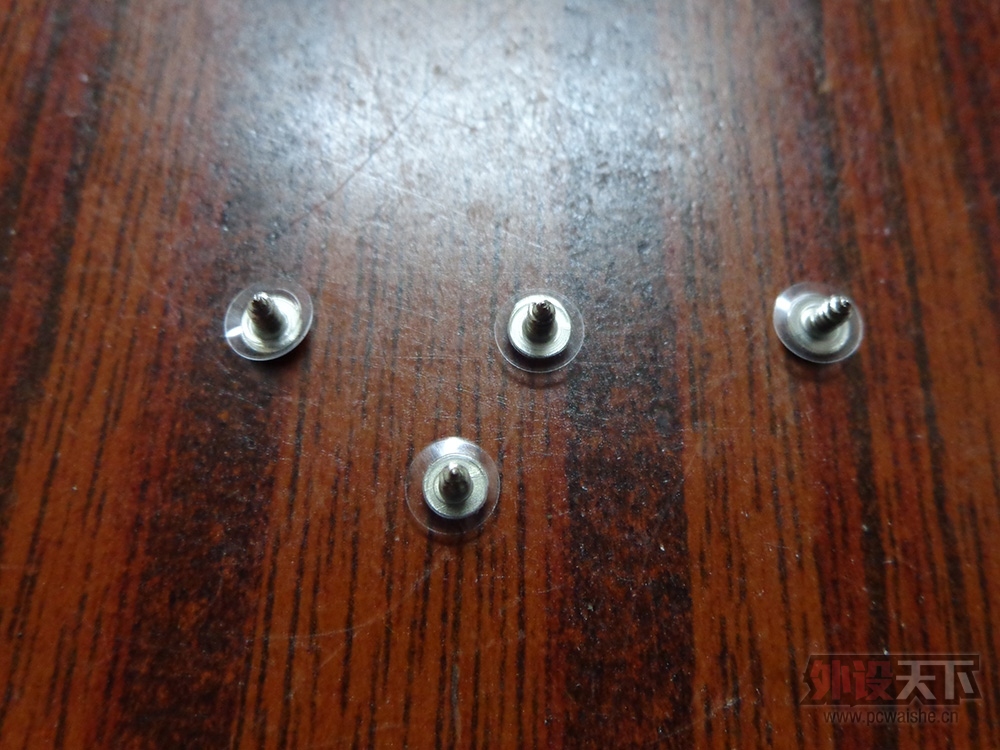

4颗螺丝全部有防静电垫片

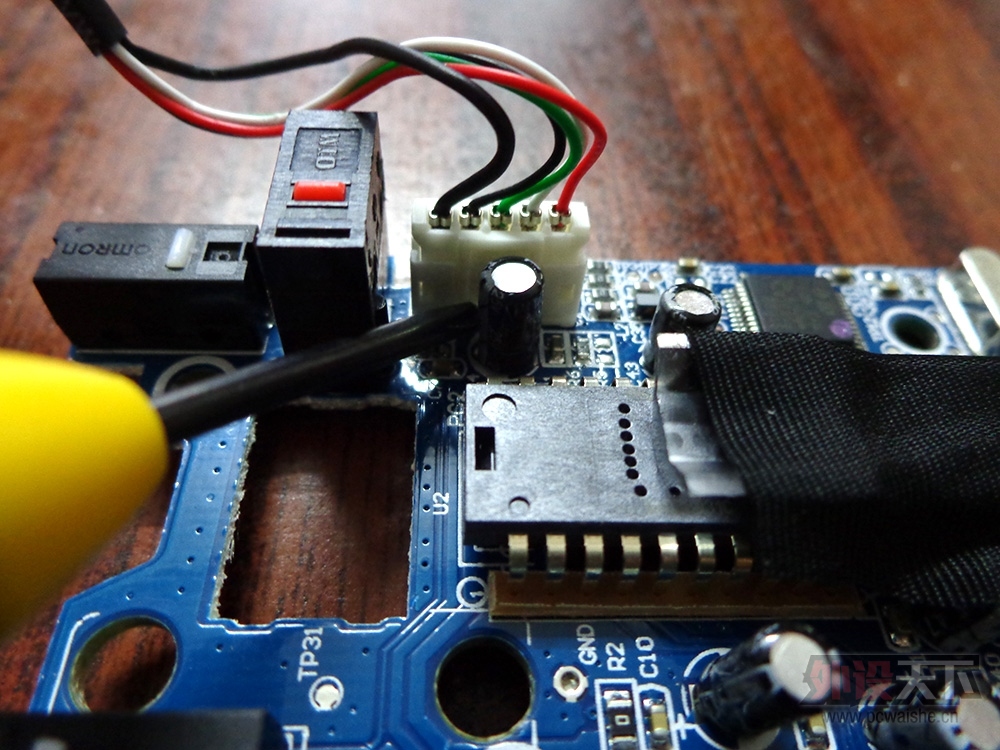

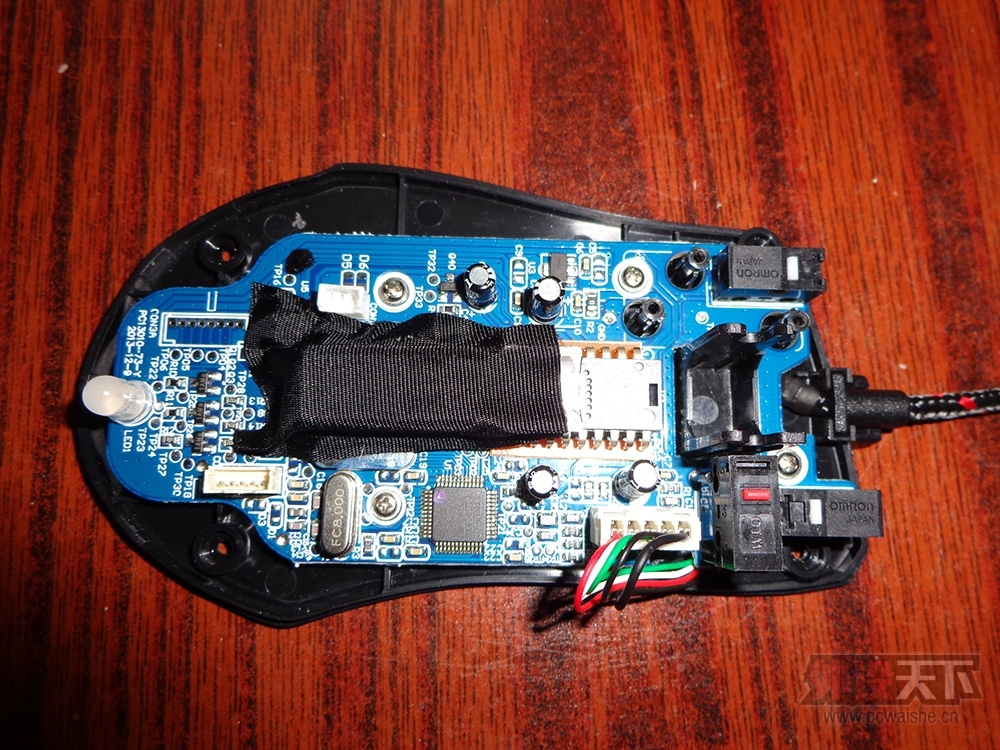

注意：如上两图，第一幅是原版A9800的Pure，而第二幅PMW3310的军规版Pure可以看到数据线往前移动靠中键微动近了很多，并且旁边还多了一个电容，这个数据线因此变得非常难拔下，我就放弃了这个念头，以免造成无法挽回的损害，只好带线作业

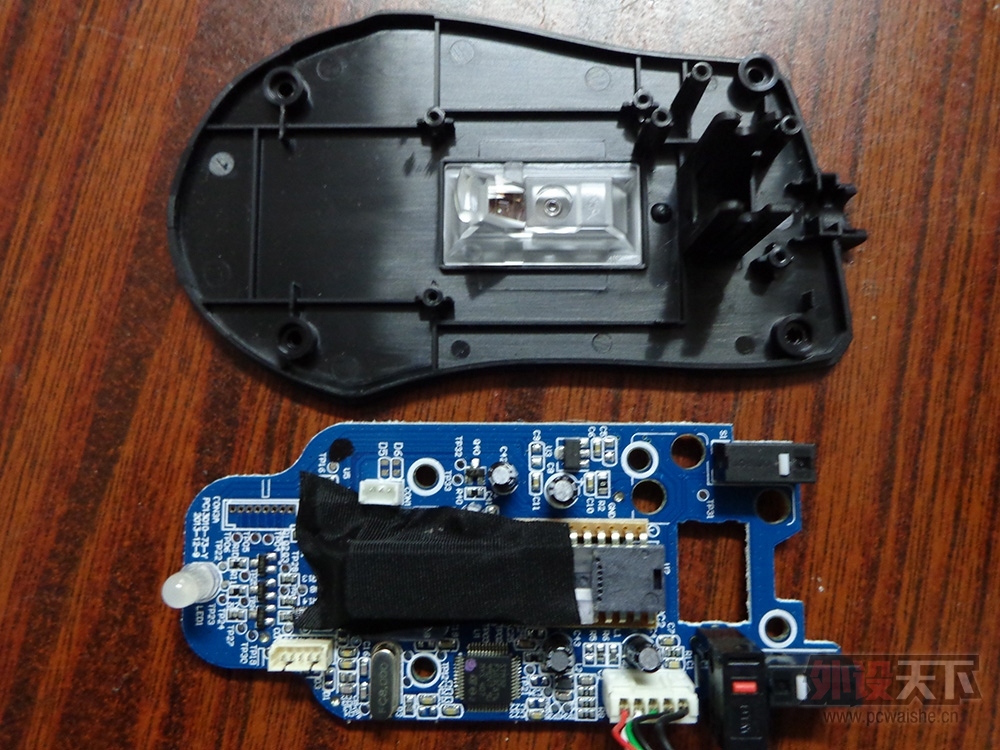

简单拆下主PCB

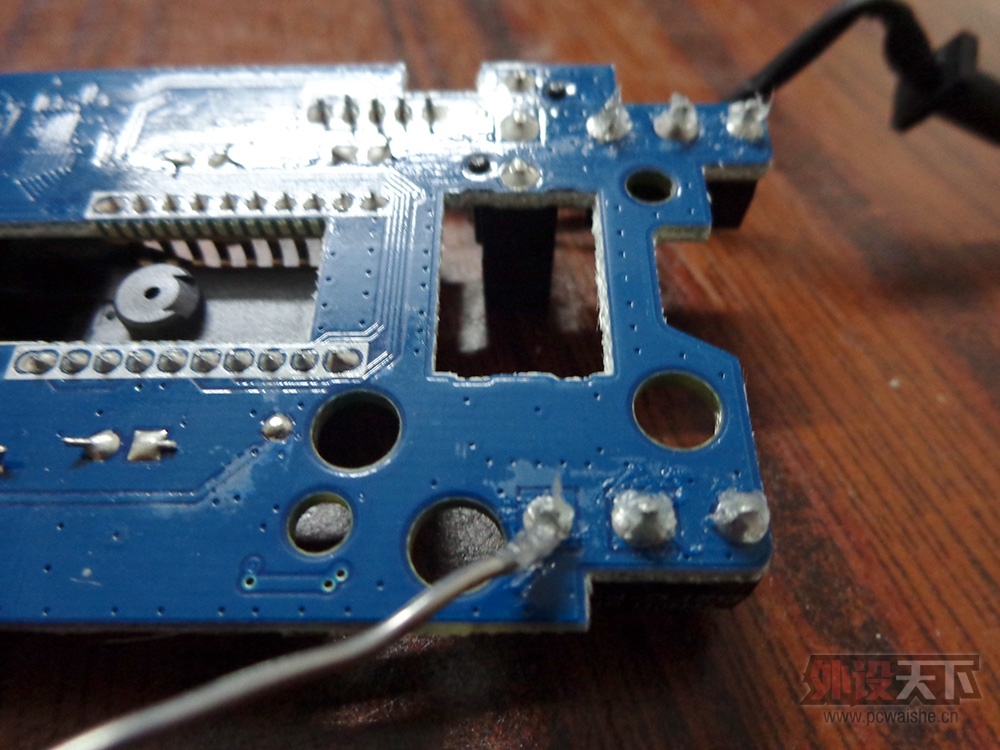

为微动焊脚上无酸焊油

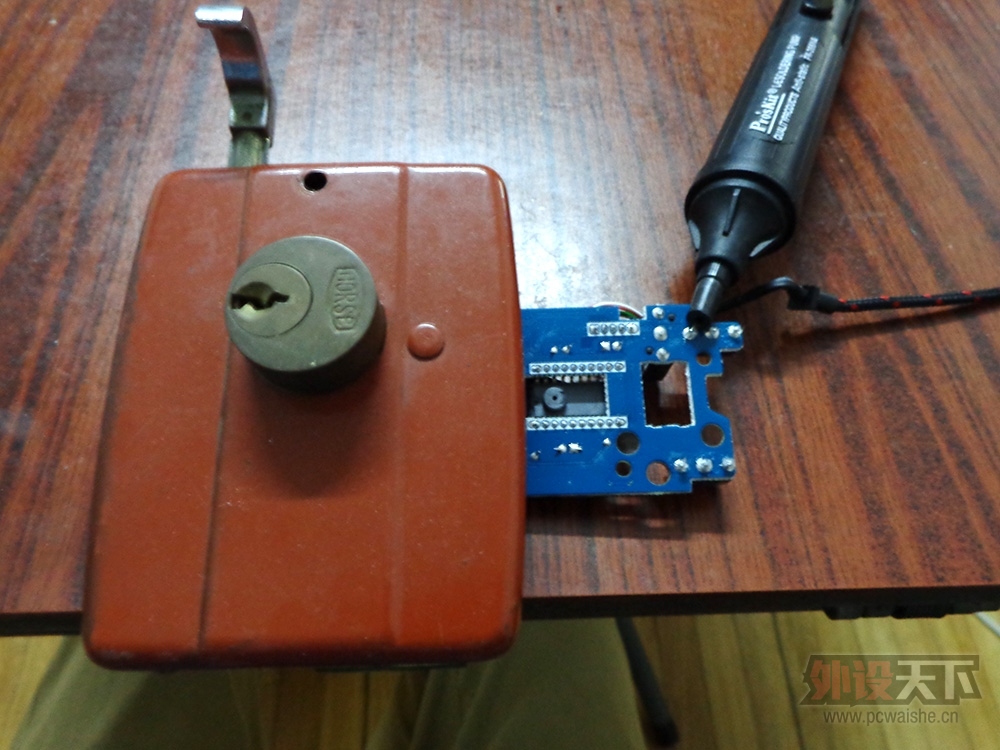

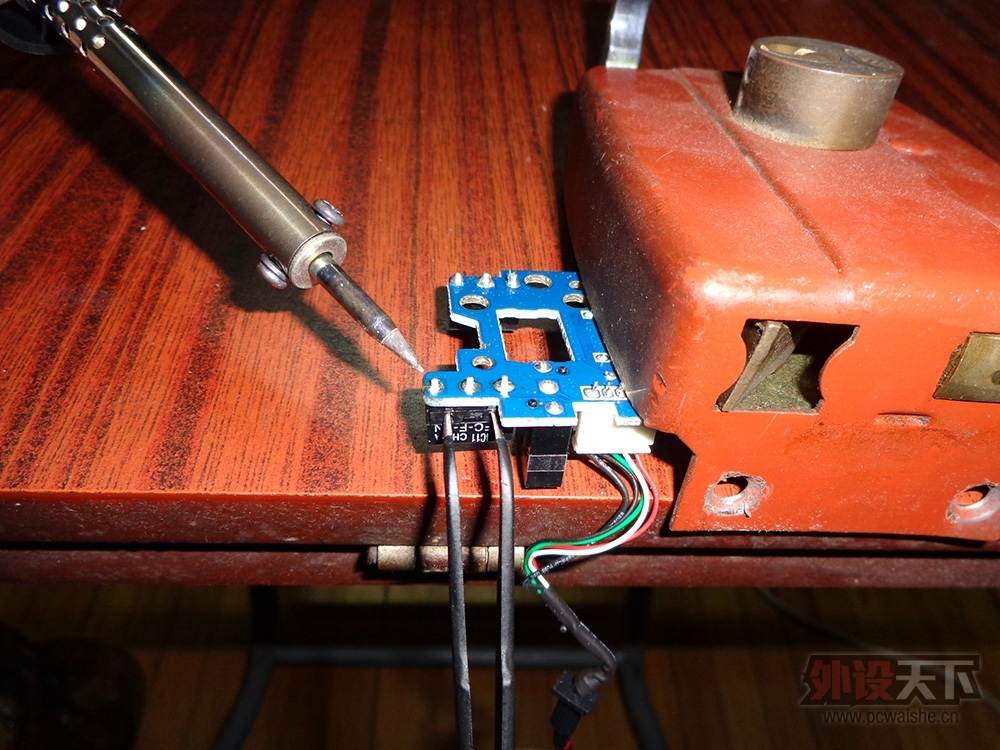

如果是一个人操作，一定注意要像如图所示用重物压住PCB(同时注意不要压弯PCB上的针脚)，保证操作时PCB不会乱动

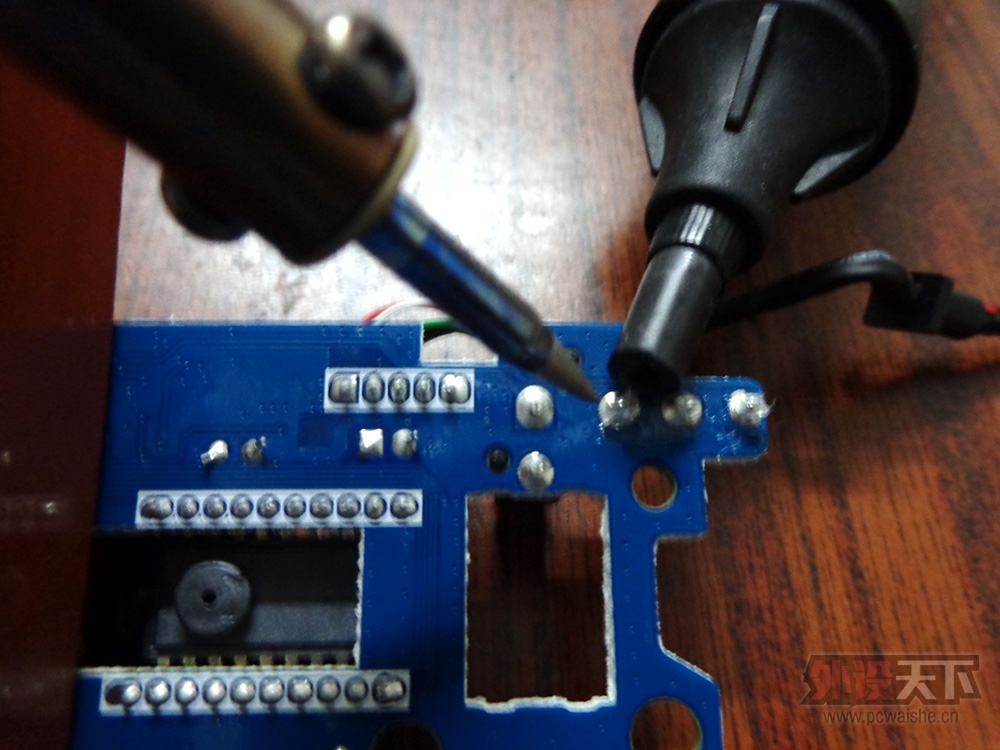

由于一个人拍摄的原因，如图的操作摆位是不正确的。焊下高熔点的锡最好要用刀口烙铁，但我暂时没有，用尖头的平放在锡上也能达到同样的效果，但是一定注意时间不宜过长！因为它要比刀口铁导更多热到PCB上，容易造成脱焊

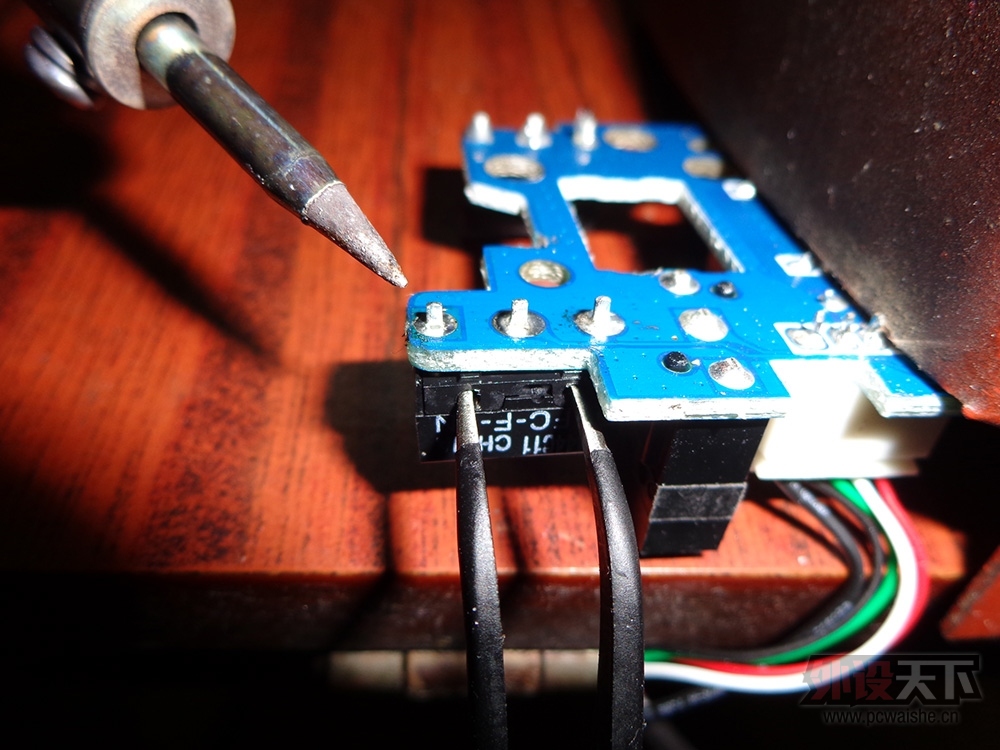

在焊下大部分锡之后，焊脚依然残留少量顽固锡，此时需要如图操作，用尖嘴钳夹住微动，在表面锡焊熔化的同时把微动往下拉，这样就能慢慢把微动取下

接近取下

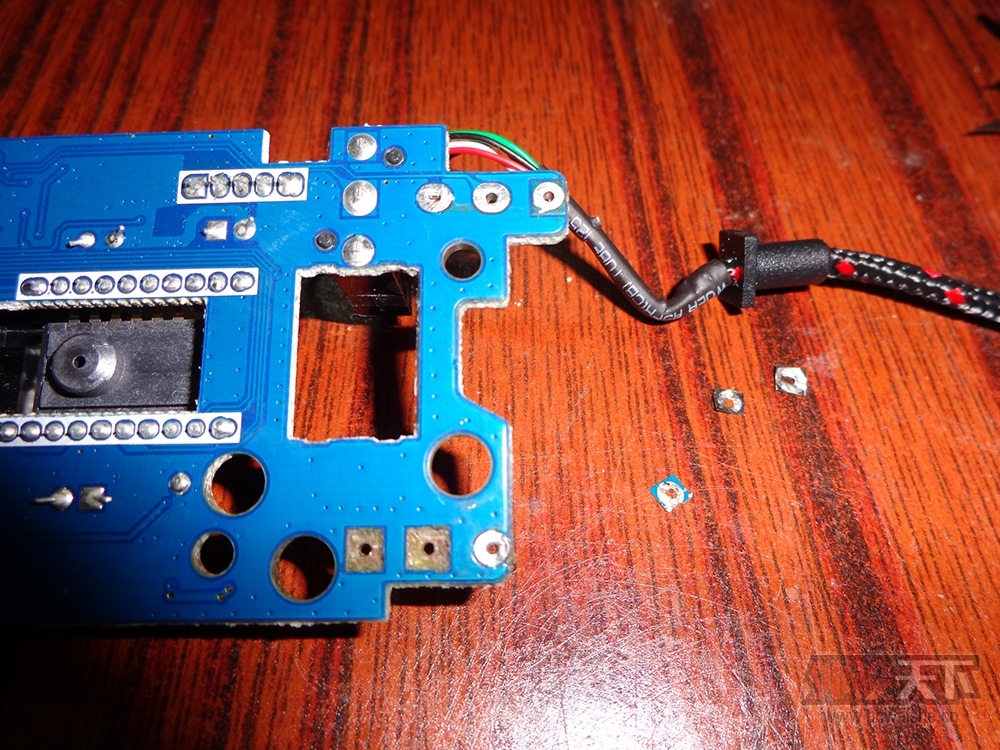

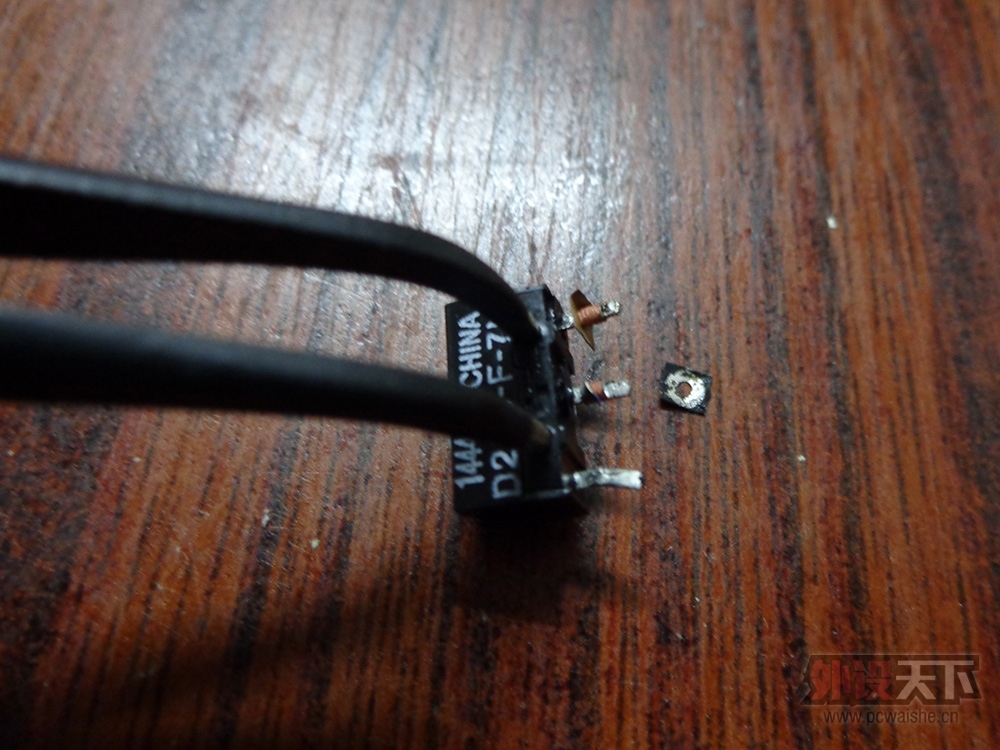

可能是由于不是刀口铁的缘故，也可能是因为用力过猛，我一下拽掉3个焊盘，不过没关系，只要还在就行

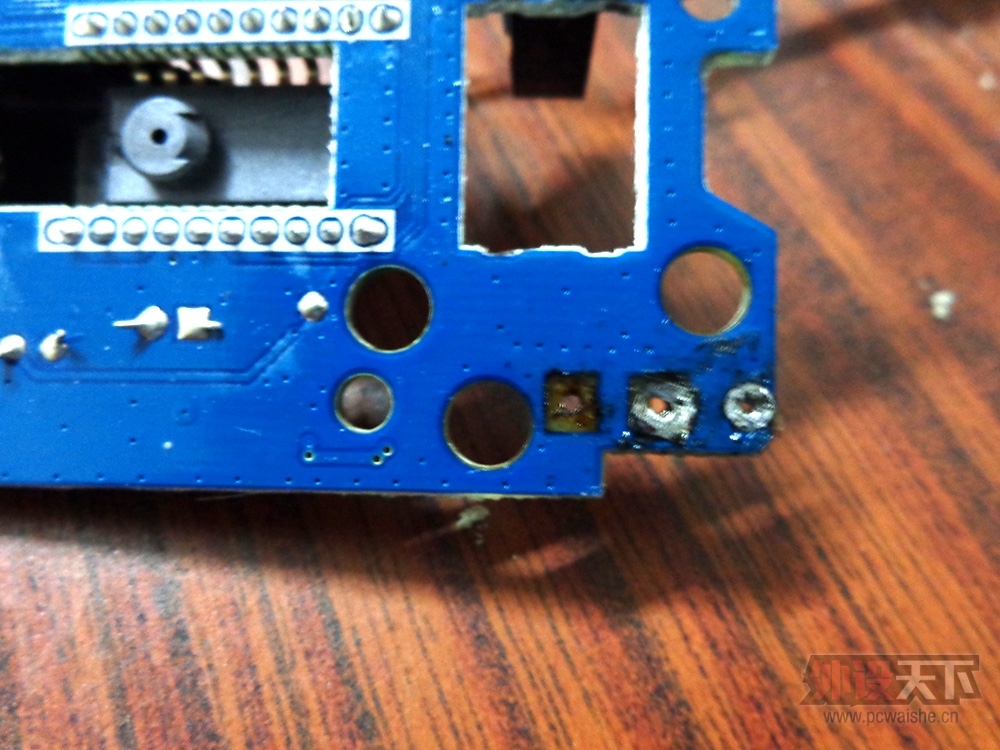

正面都拽掉一个焊盘

背面拽掉两个焊盘

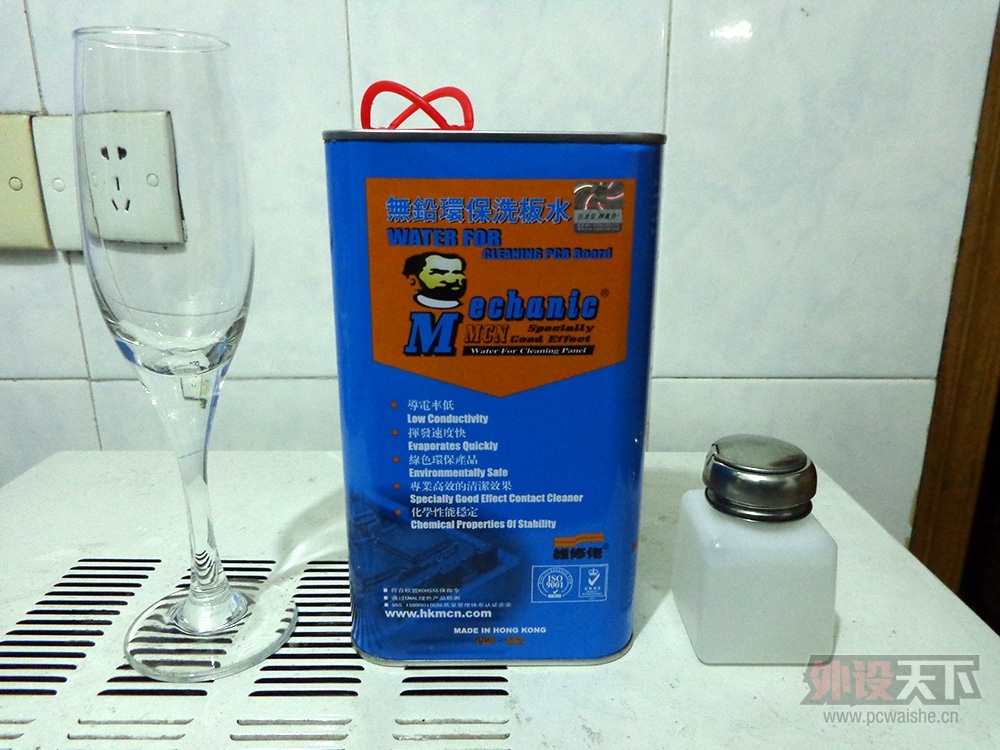

准备洗板水，开始洗板。要来一杯？额，我不要.....

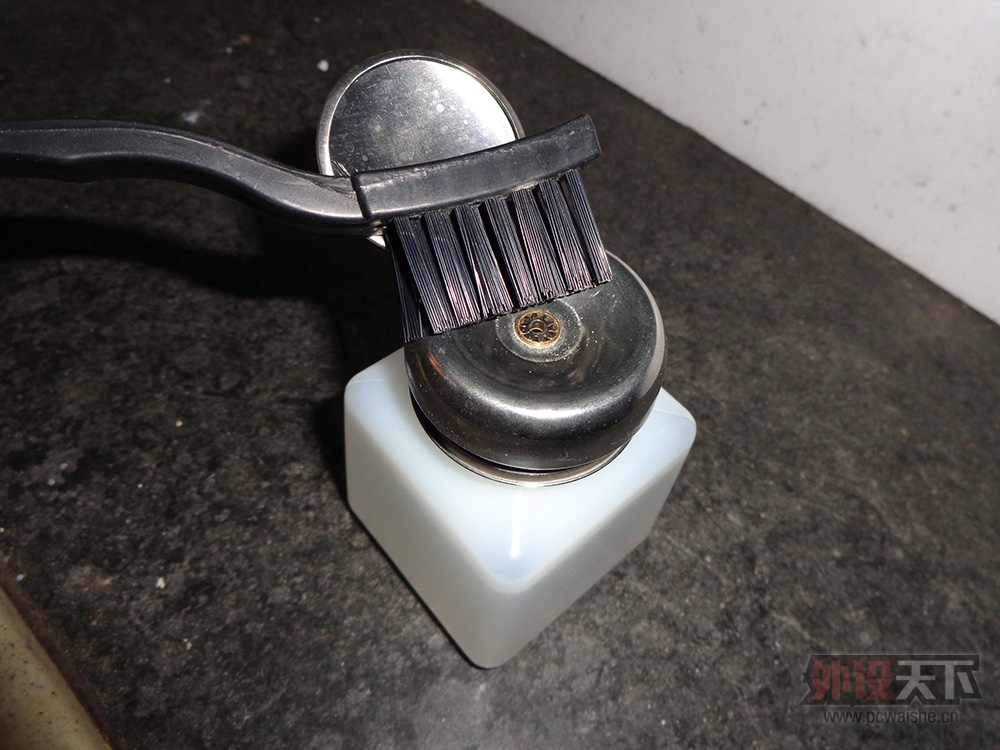

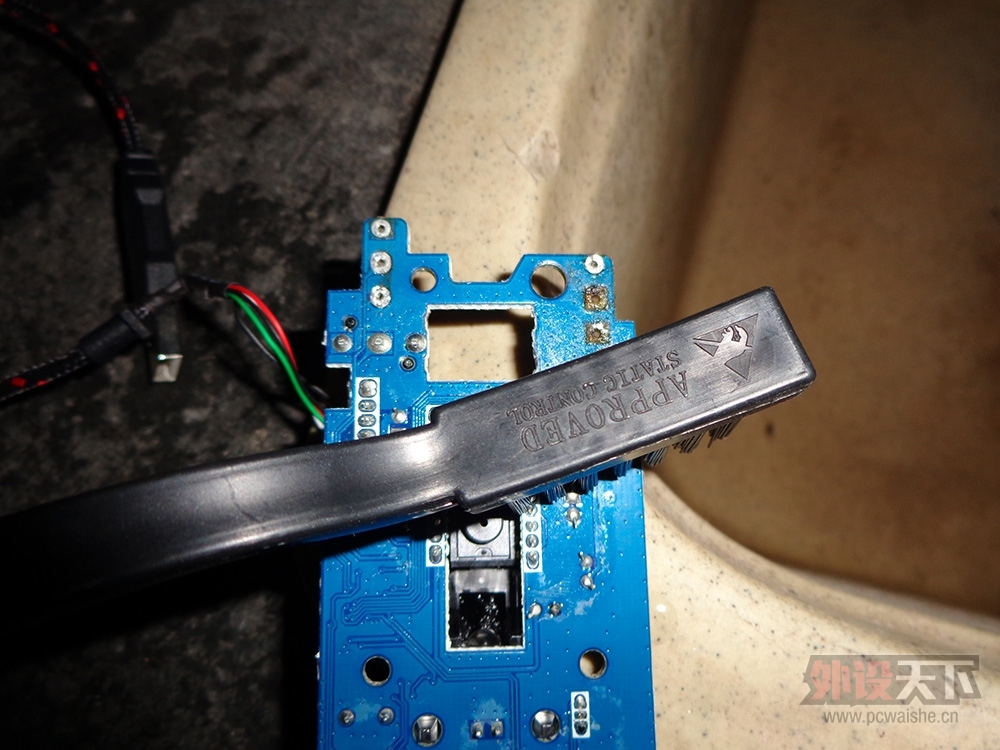

防静电毛刷蘸取洗板水

刷去焊接过程的油渍和锡的残渣，洗板的过程是必须的，否则之后很容易由于这些残渣造成鼠标的短路！

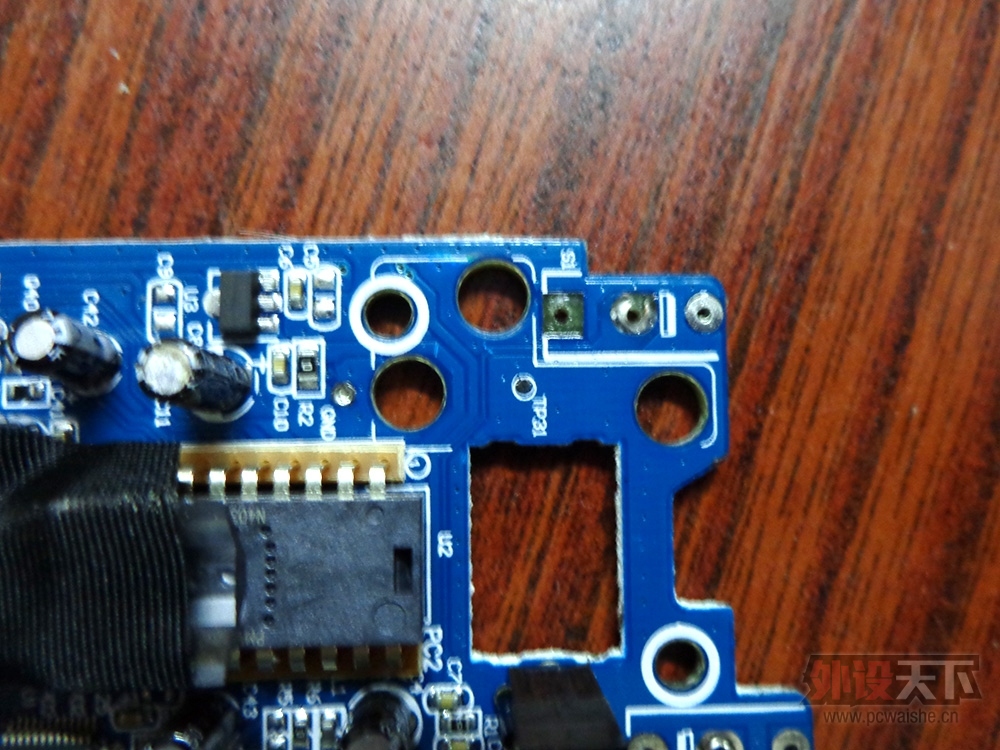

洗板OK，准备换上微动

先不焊上，上壳测试微动手感。赛睿的自产微动虽然相对硬度合适，但是手感和反馈的声音实在太绵软了，还不如原装欧姆龙7N微动，因此弃之！

极品的日产欧姆龙D2F-F-3-7让我非常满意，不管是声音，段落反馈都极其给力，换上它，军规版Pure就更加完美了，Perfect!就是你了~

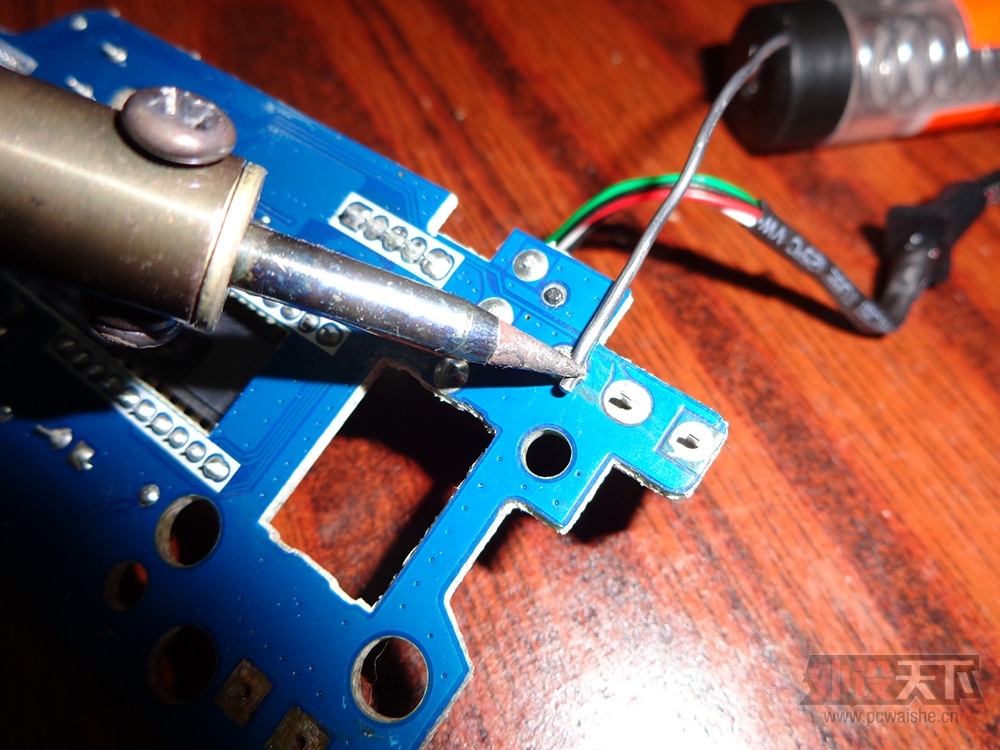

上锡，这就要简单多了~

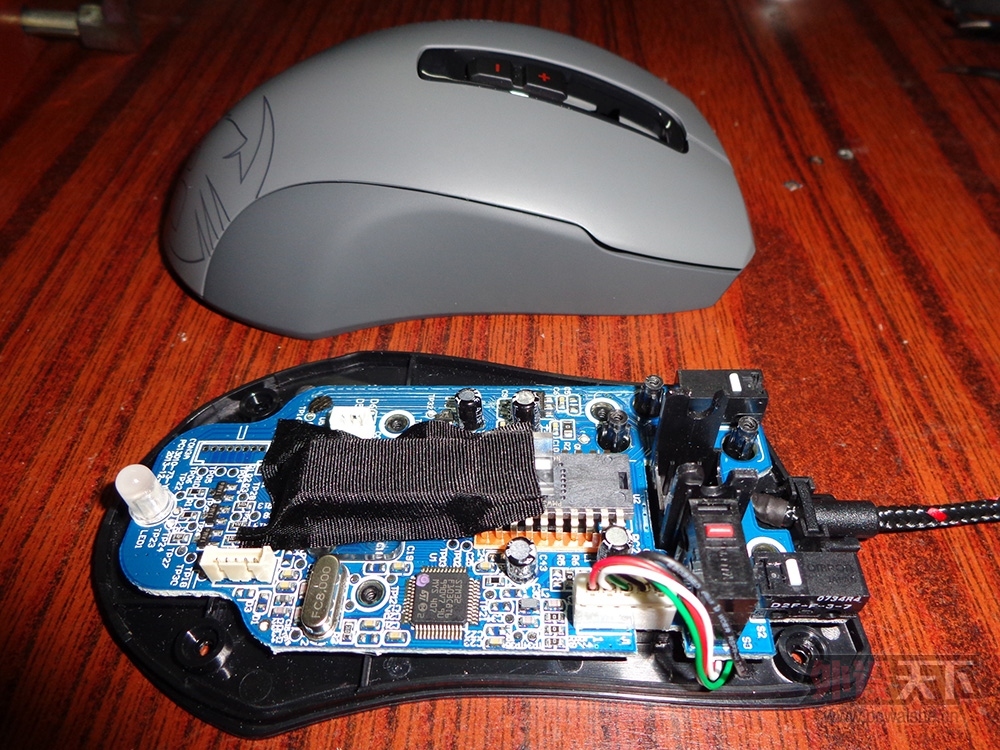

主PCB安装完毕

编码器PCB安装完毕

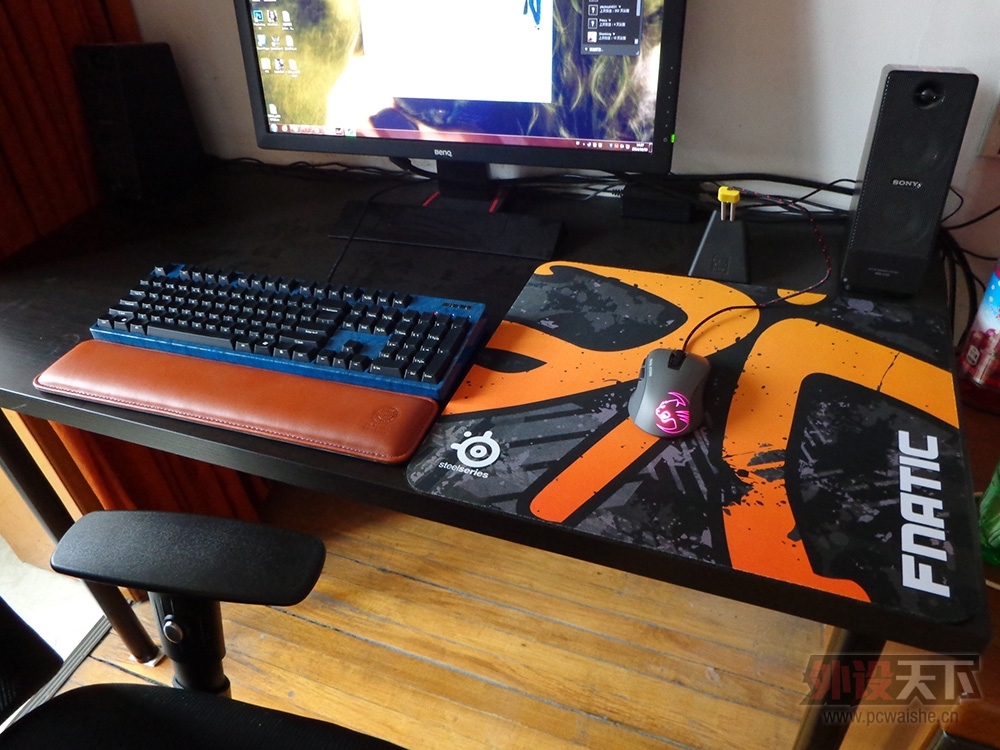

通电，一切OK，现在一切都更加完美了~
最后谢谢大家捧场，望众大神多给技术分呐

sunny1986xx · 发表于 2014-10-31 23:18

本帖最后由 sunny1986xx 于 2014-11-4 01:36 编辑

一直想做一些对比横评，但迫于没有时间，这里简单说一下Kone Pure Military/军规版我使用以及测试过后的一些感受。

首先，相对于A9800激光引擎，最新的顶级光电引擎PMW3310要更加成熟、稳定性更佳，并且作为A3090的改进版下一代光电引擎，PMW3310即使在各种彩色垫子上依然保持精准不丢帧，可以说是一款集各种大成于一身近乎完美的新一代旗舰引擎，关键是PMW3310专门针对游戏进行特别的优化，不微调的情况下默认抬举距离就足够低[这对于竞技游戏至关重要!]，并且在驱动的干预下Kone Pure Military还可以实现分段细微调节抬举距离的高度，这个TDCU功能也是冰豹的核心优势之一，现在因为军规版而更加完善和强大！

同时对比其它品牌的各个旗舰产品，Kone Pure Military只有一个优势，那就是完美！！

从各个综合角度来对比，至少现在还找不到Kone Pure Military的对手！唯一能够接近但无法企及军规Pure水平的也只有 Sensei Wireless 和 Zowie FK

a62051642 · 发表于 2014-11-1 12:50

技术贴顶起收藏学习学习~

亨威外设 · 发表于 2014-11-1 12:59

写的真的很好。

shower_king · 发表于 2014-11-1 15:39

我好像评价的是蝰蛇的类肤是男人皮肤，Qpad-5K的类肤是女人皮肤，kone pure的类肤是婴儿的皮肤，很细腻。

sunny1986xx · 发表于 2014-11-1 22:35

shower_king 发表于 2014-11-1 15:39
我好像评价的是蝰蛇的类肤是男人皮肤，Qpad-5K的类肤是女人皮肤，kone pure的类肤是婴儿的皮肤，很细腻。

同感，pure的类肤是我用过最舒服的

权限是什么 · 发表于 2014-11-1 23:25

支持一下

sunny1986xx · 发表于 2014-11-6 21:10

沙中睡觉的小兔发表于 2014-11-6 20:42
写的不错，支持技术流！

太感谢版主加精了，好感动

，以后多带来更出色的技术帖

lockpat · 发表于 2014-11-1 23:53

sunny1986xx 发表于 2014-11-1 23:24
一看就是行家！驱动的确屌爆，TDCU是精髓，赛睿，罗技之类的和它还有不小的差距。

但是你说贵我一点不 ...

各厂3310鼠标中是国内最贵的吧，国外价和国内价没有可比性，到了国内就要入"入乡随俗"，不然没有竞争力

wlandytex · 发表于 2014-11-1 23:05

那个螺丝垫不是防静电的，本来螺丝就不倒静电，毕竟底座都是塑料的。那个垫是怕螺丝把PCB板子的图层给磨破了，露出金属板。焊孔里的焊锡没融化就硬拽微动就是那个结果，明显微动第二引脚就是走的穿孔线路，孔里的铜线被带出来的话就会短路，幸亏你没全带出来，万幸吧，要不就只能飞线了。话说你也应该做个飞线图，留着备用。

sunny1986xx · 发表于 2014-11-6 21:09

太感谢版主加精了，好感动

，以后多带来更出色的技术帖

run · 发表于 2014-11-3 12:48

sunny1986xx 发表于 2014-10-31 23:18
一直想做一些对比横评，但迫于没有时间，这里简单说一下Kone Pure Military/军规版我使用以及测试过后的一 ...

好帖支持，
不过这教学帖里把焊盘给生猛扯掉这么多个。。。。。。

sunny1986xx · 发表于 2014-11-2 00:23

newhand2010 发表于 2014-11-2 00:20
技术太牛，不忍直视，暴力拆解大师泥嚎

自学的，大家互相学习

newhand2010 · 发表于 2014-11-2 00:20

技术太牛，不忍直视，暴力拆解大师泥嚎

lockpat · 发表于 2014-11-1 23:18

目前电脑上插着KONE PURE 3310 军事版 EC2 CL G400S，前者真是兼有后两者优点于一身，即有不在EC2 CL之下的静默距离，也有不在罗技之下的驱动，还有板载内存，而且没有PURE激光原版的那些毛病，很稳定的一款光电旗舰鼠标。当然没有完美的鼠标，微动和售后是短板，而且价格有些高，但物有所值吧。

sunny1986xx · 发表于 2014-11-1 23:24

本帖最后由 sunny1986xx 于 2014-11-2 00:13 编辑

lockpat 发表于 2014-11-1 23:18
目前电脑上插着KONE PURE 3310 军事版 EC2 CL G400S，前者真是兼有后两者优点于一身，即有不在EC2 CL之 ...

驱动的确屌爆，TDCU是精髓，赛睿，罗技之类的和它还有不小的差距。

但是你说贵我一点不同意，首先去德国亚马逊对比一下价格就知道冰豹国内价格特别良心，绝对捡大便宜！还有就是比军规Pure贵又垃圾的鼠标多的去了。冰豹只是国内的名气比较小，认知度不够广。
