      前言；

                        其实这块卡是一同样玩硬件朋友的他升级其他显卡了.就给我玩玩了.事先也知道GTX480的高功耗高发热量.拿来试用了几天温度真是名不虚传.玩个游戏480都在85度左右.考机直接90+.功耗还好在可接受范围内.说来比较巧.前一段时间陪哥们去电脑城买配件.路过AC的本地总代理.在打折清理库存.一看才199快.老板说ac3一代已经就停产了.以后升级版ac3只卖2代了.就剩2片ac3一代.我毫不犹豫的直接买了一个还赠送扣具.还是比较物超所值的.看着480背面光秃秃的还是不爽啊怎么办？恩有了给显卡添加一块背版效果就出来了.经过漫长的等待定制的背版也到了.我是非常期待ac3到底能把480这个火焰山压到多低的温度那？NV啊NV为什么你就不能学习下amd那.人家都把7990从以前的效率及其低下的OTES散热器抛弃进而采用重新设计的官方3奶散热器，难道厂商这么不思进取吗！大家不要相信厂商宣传的说什么均热板散热怎么怎么好，均热板好处是显卡发出的热量全部从挡板排出到机箱外部.机箱是温度低了.不足是显卡自身的温度一直高温.这需要厂商权衡利弊了.拆解过程中可以看到公版的螺丝比较多，起码20多个.所以提醒大家.拆散热器特别是公版.一定事先准备好一个容器来存放大大小小的螺丝以防弄丢.GTX400的用料还是比现在gtx700要好上许多.那像700系列pcb缩成网卡不说pcb空空如也没几个元器件.还是amd厚道啊起码旗舰级显卡一直采用豪华的数字供电.这次总体投入不是很多.当然了480的性能不能比的了现在的98.不过更换散热器也是硬件玩家在测试与折腾的过程中的一种乐趣.闲话少叙进入正题










GTX480外观/拆解；

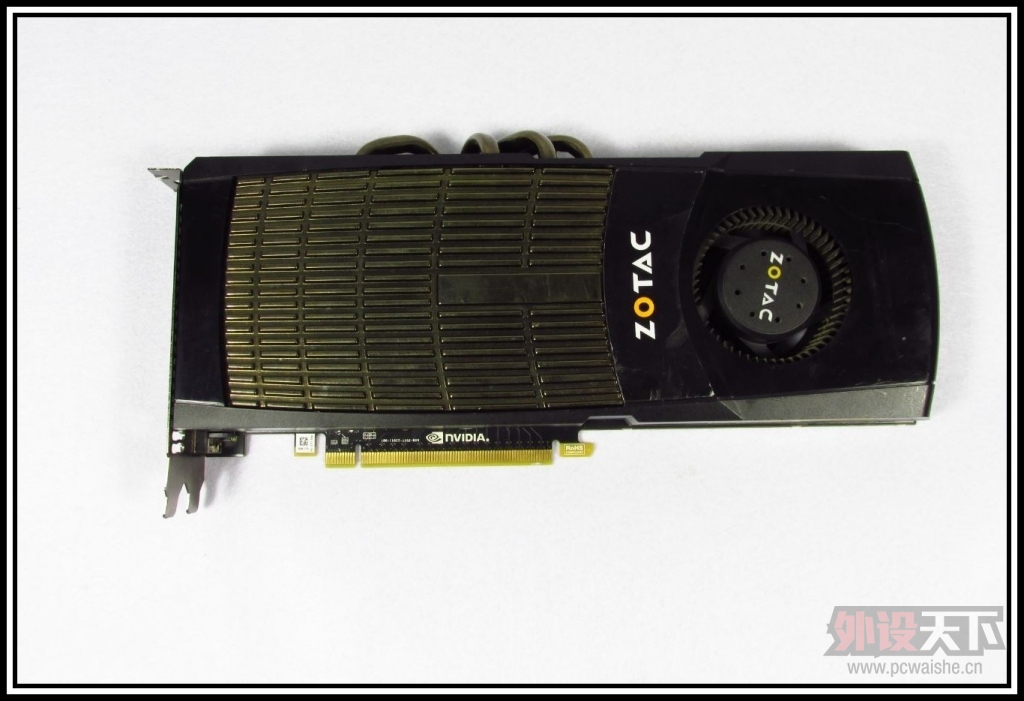

正面我们可以看到480还是规规矩矩的涡轮散热.风扇尾部可以吸收进冷空气.在经过大尺寸的金属散热把热量带出去

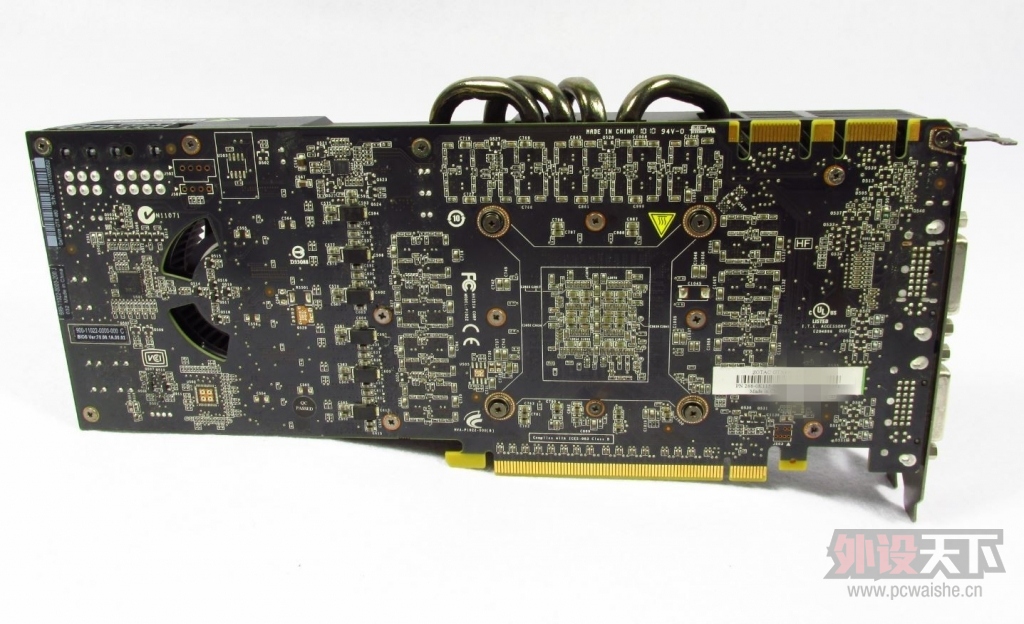

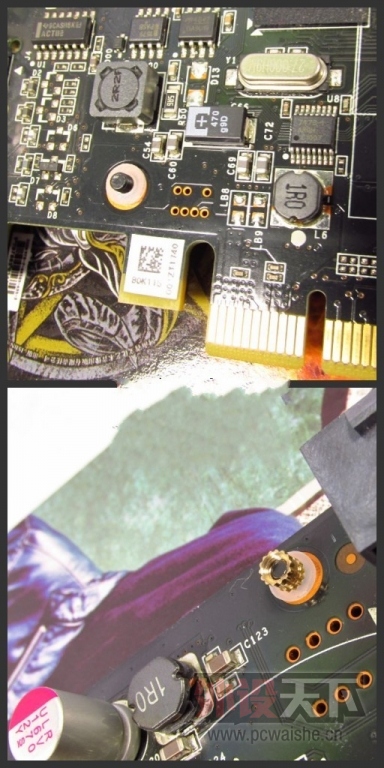

背面密密麻麻的元器件.在nv中算中上等的用料






480重量；916g 不到2斤








拆解篇;

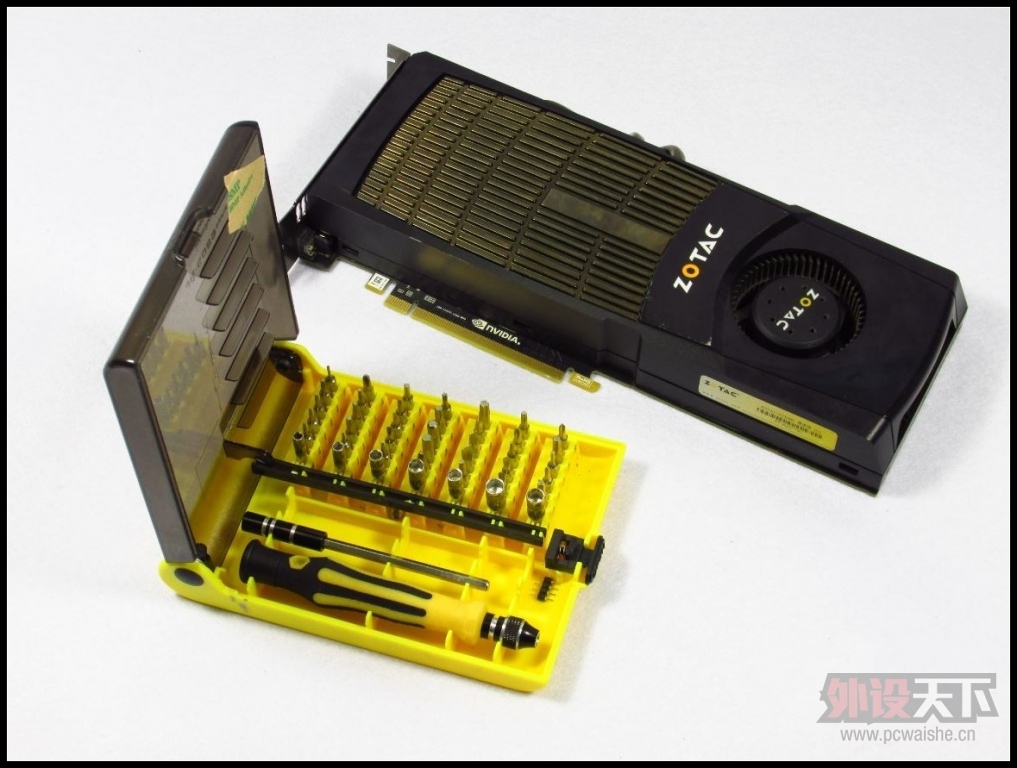

准备好多合一螺丝刀开拆了，好多螺丝






散热器与480本体

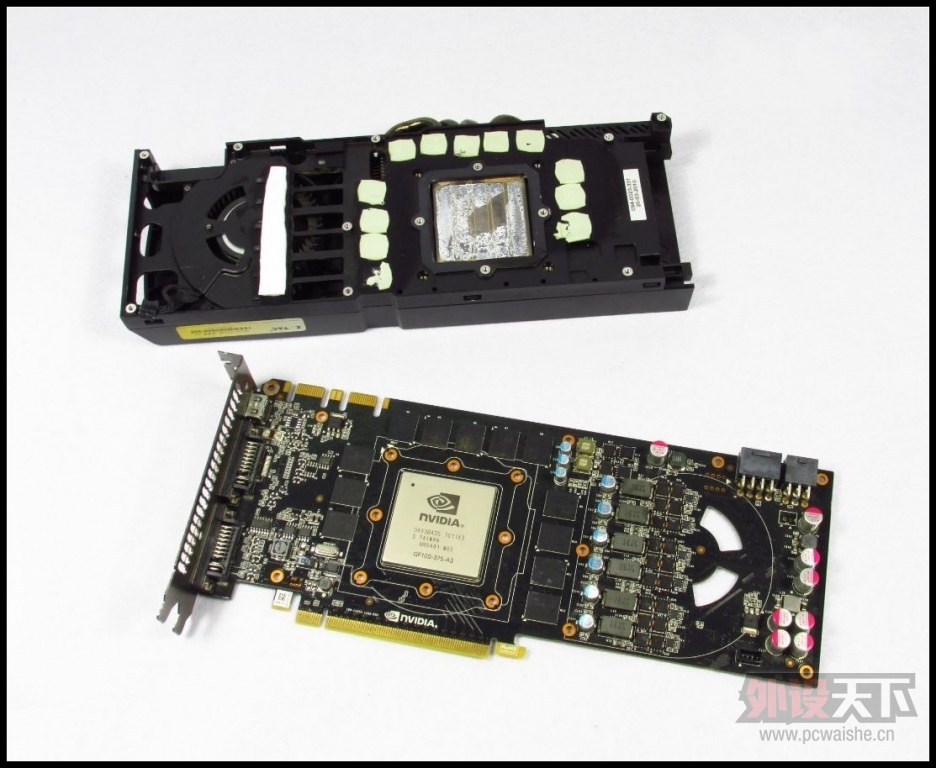

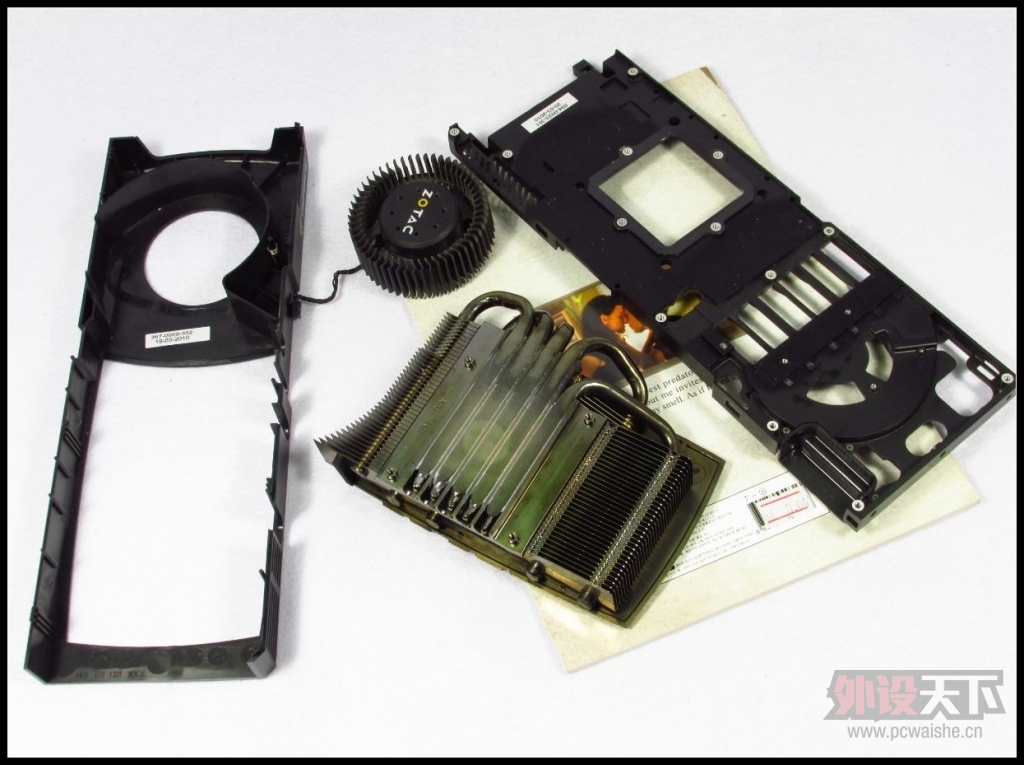

全家福分别是，显卡pcb，风扇与热管散热器，金属版+散热罩子

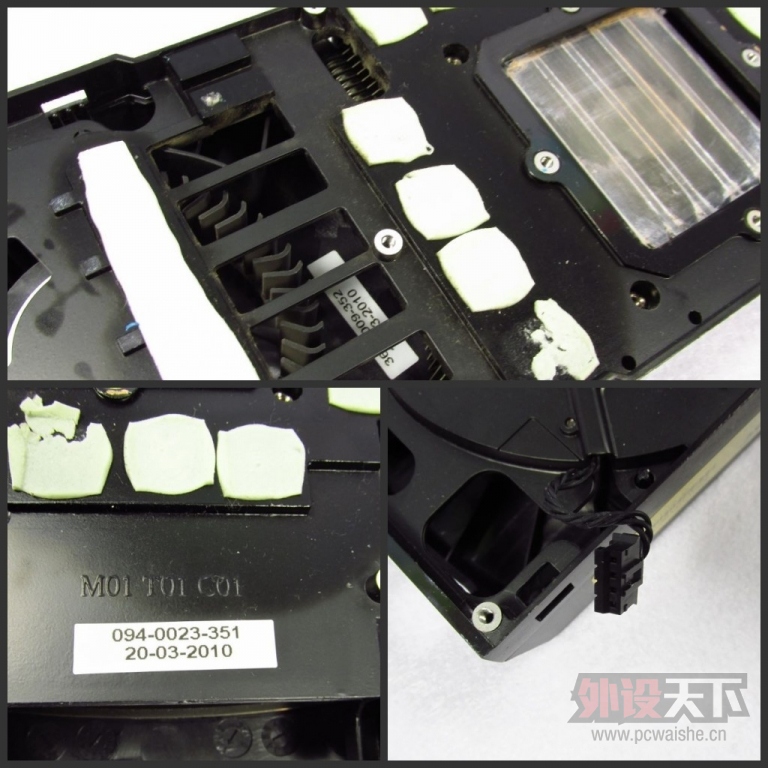

480散热显存与供电部位有散热垫可以把容量传递给金属质地的散热版.风扇采用4p pwm接口.金属散热版上面有生产日期

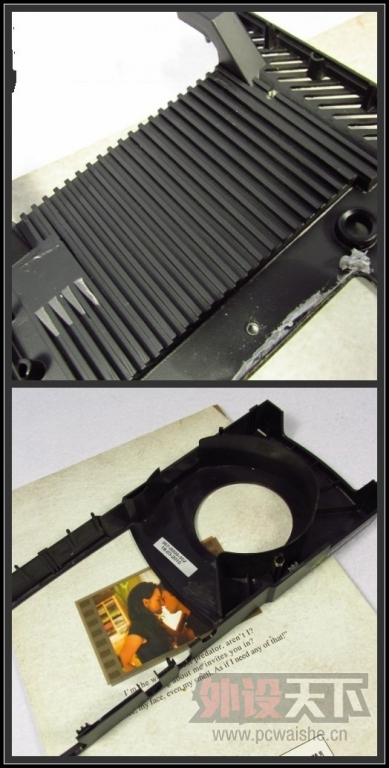

固定散热器与pcb的这部分是金属加固版，里面有规则的竖条，可以让空气更好的流通，散热外壳采用卡扣连接

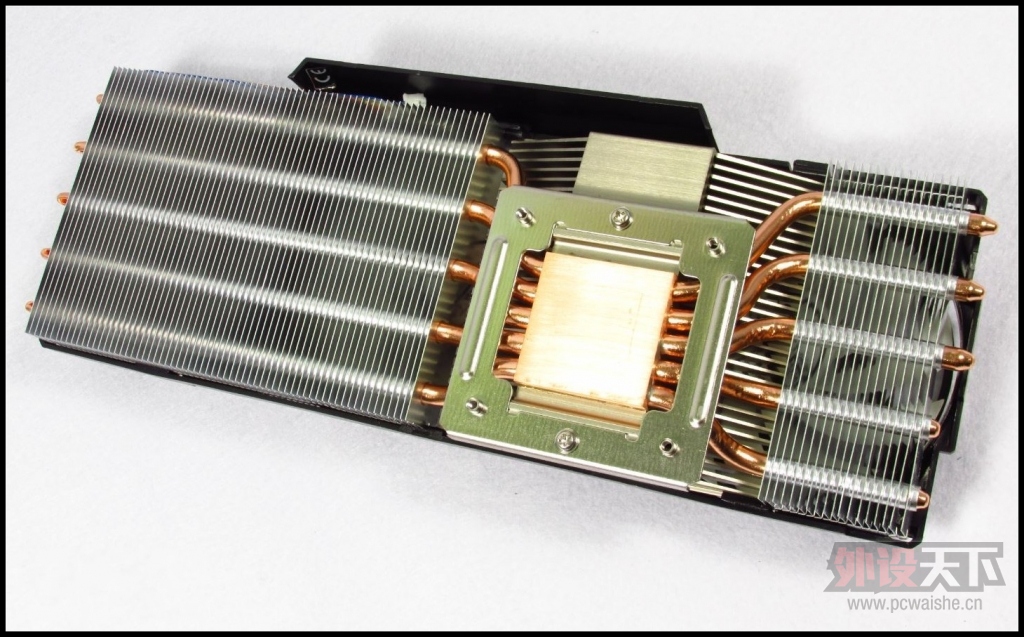

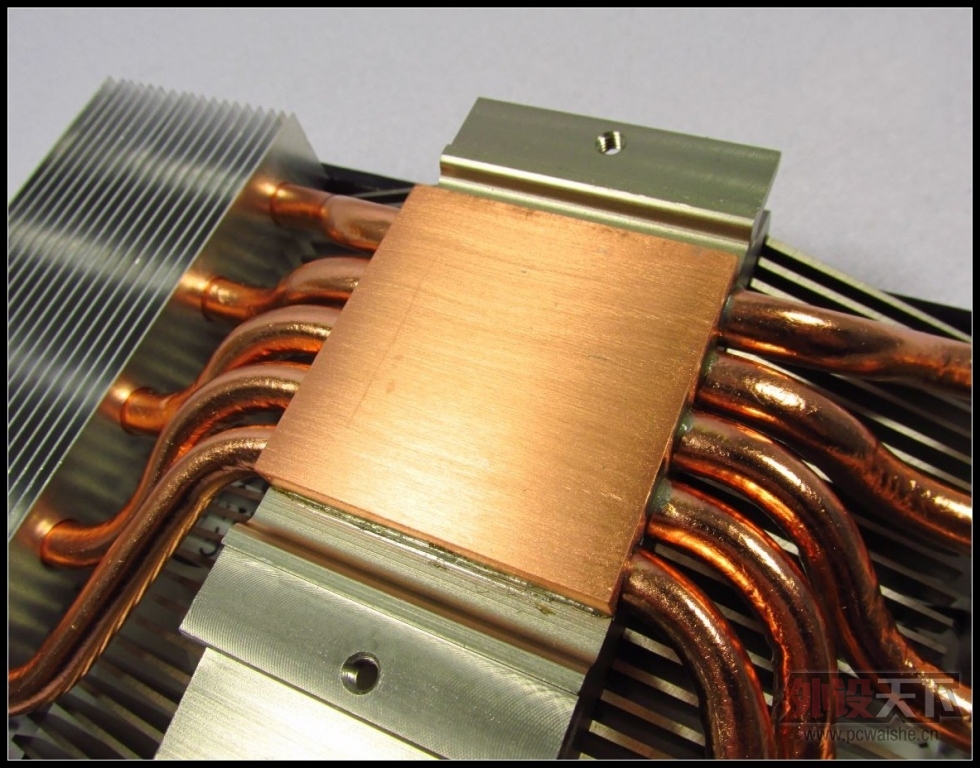

480并没有采用均热板材质，而是使用普通的热管散热.热管HDT技术可以增加散热密度.背面接过镀锌处理防氧化，5根粗大的8mm热管









散热鳍片密度不是特别大，这个散热器体积中等

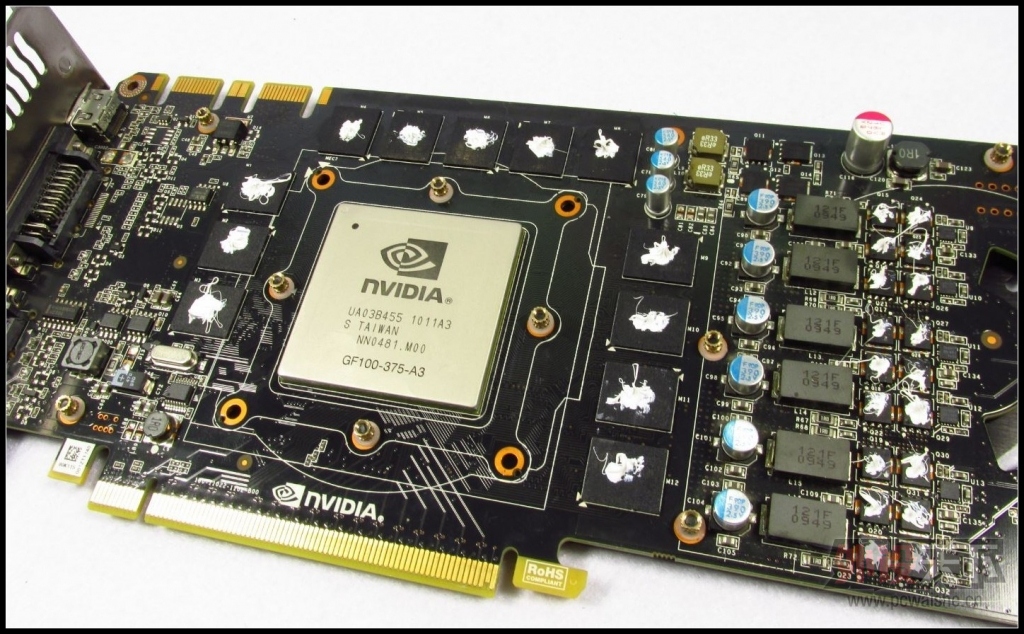

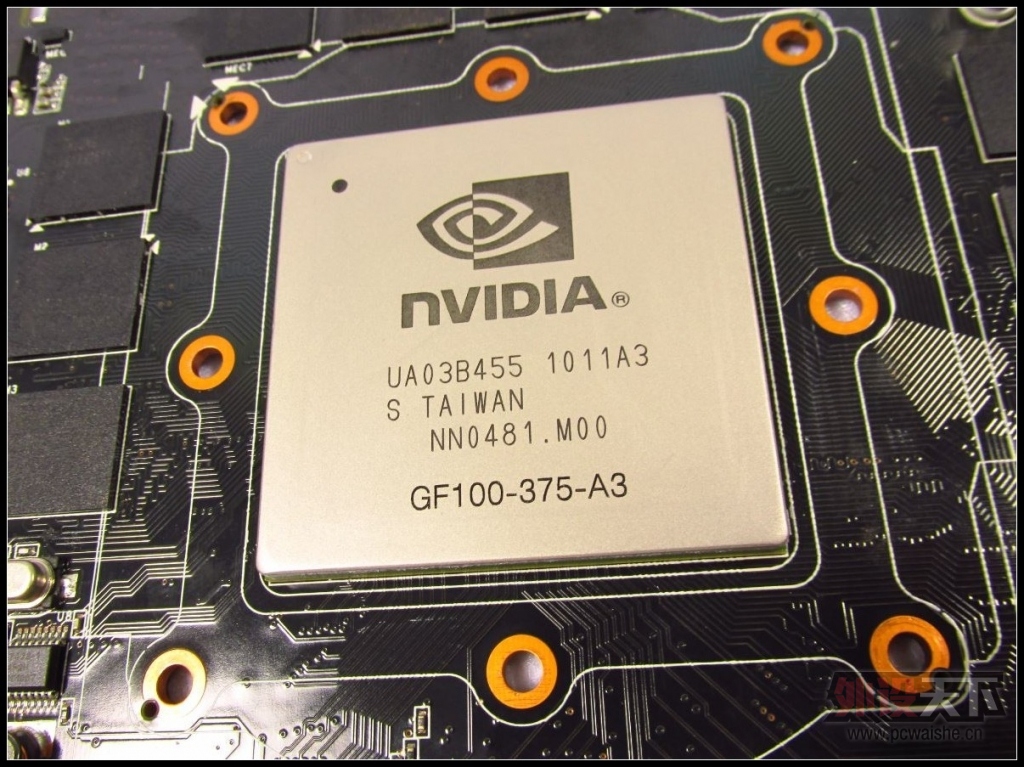

GTX480核心近照.GF 100 A 3版，生产日期2010年第11周，核心面积526mm

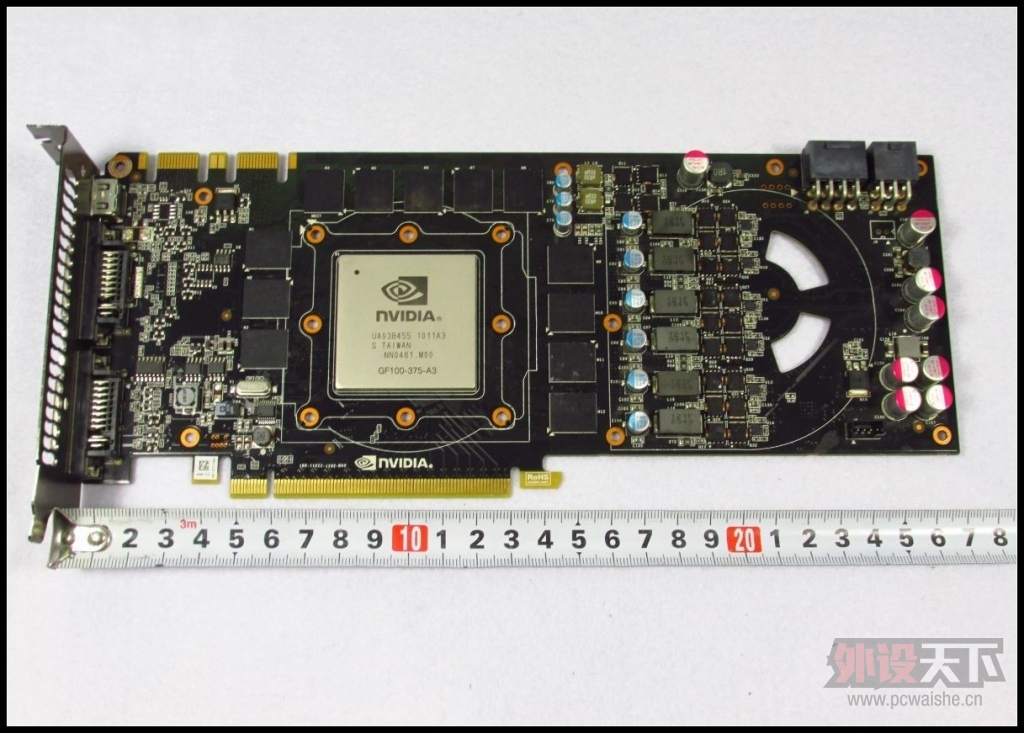

480PCB长度27cm左右












AC3散热器+背板篇；

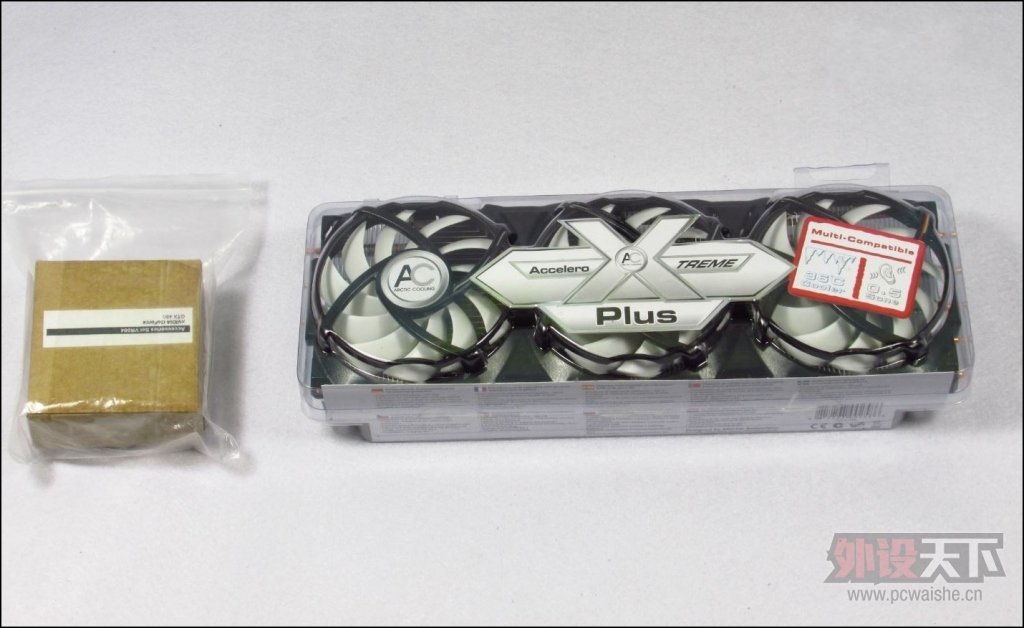

ac3一代加vr004扣具.还是一如往常的塑料包装

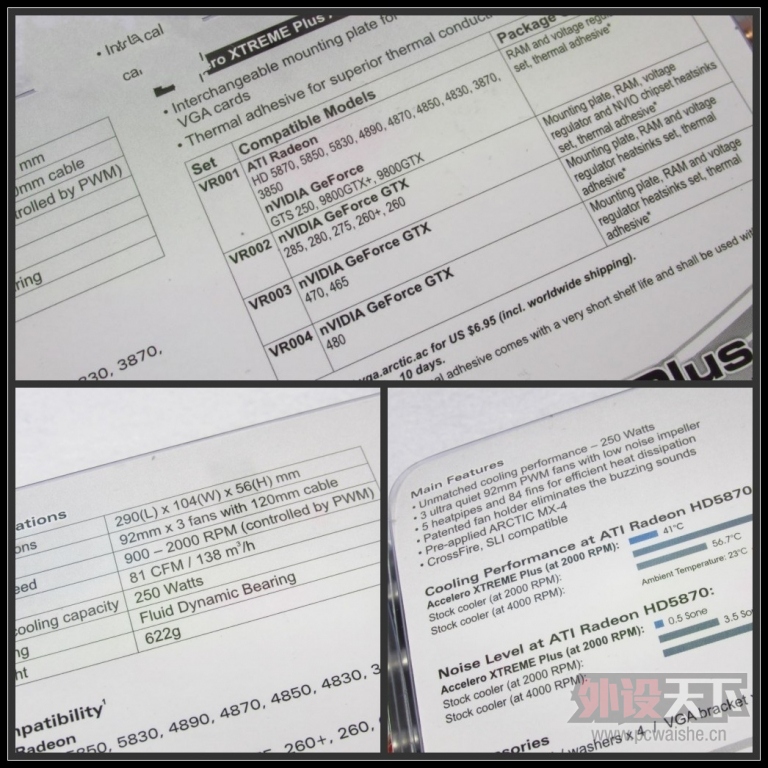

功能及特性介绍,可以压300w的显卡最高

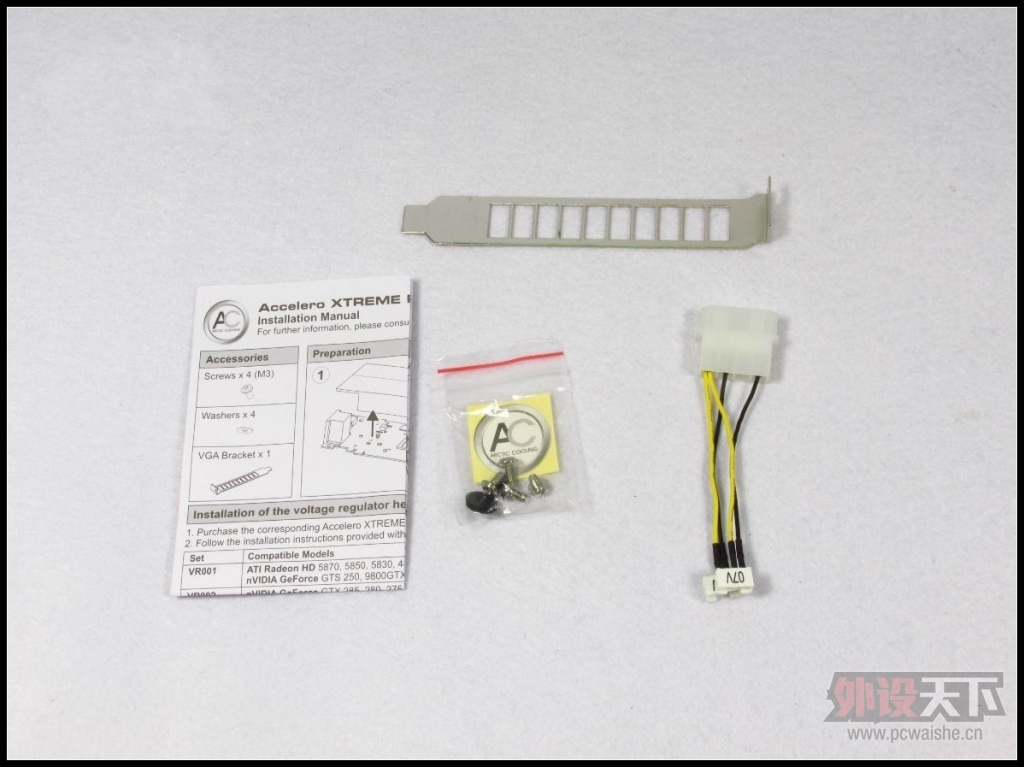

附件；说明书 贴指 4颗固定螺丝，挡版及7v降速线

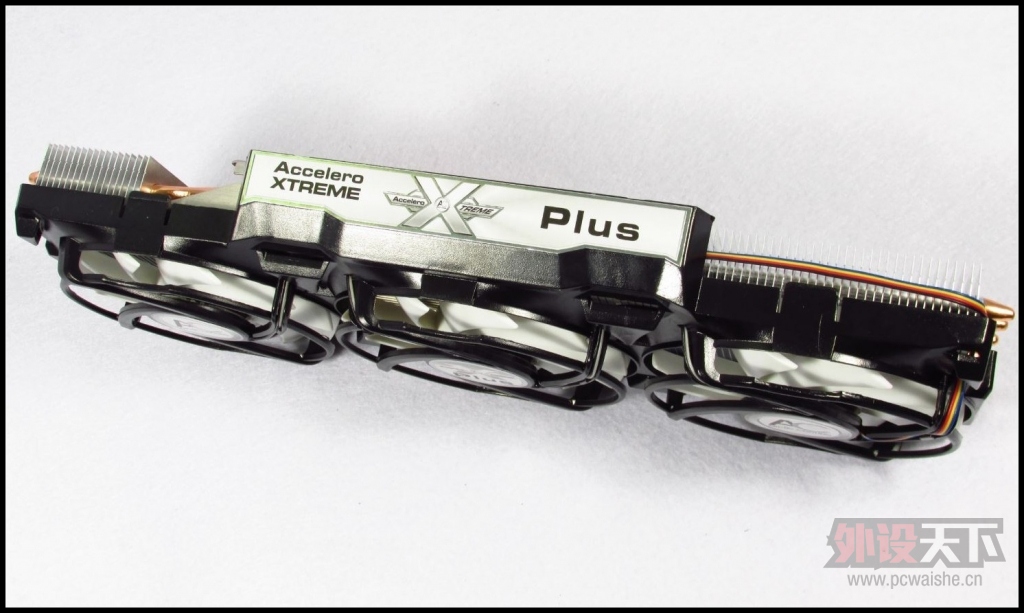

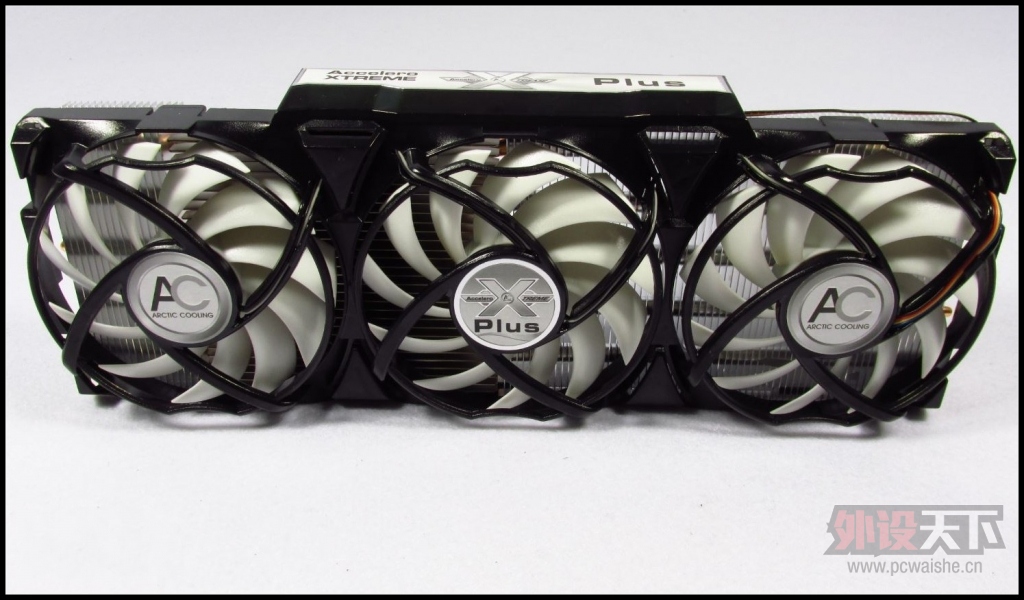

去了包装的ac3外观霸气啊，进灰以后也比较好清理，去掉风扇的卡扣就ok了，侧面醒目的logo









说真的的ac3  1代  2代除了扣具不同真没看出来不同.不过我还是喜欢用一代，因为一代扣具是一体的不会让pcb变形.2代虽然兼容性好了，不过分离式的扣具给显卡pcb的亚历山大啊

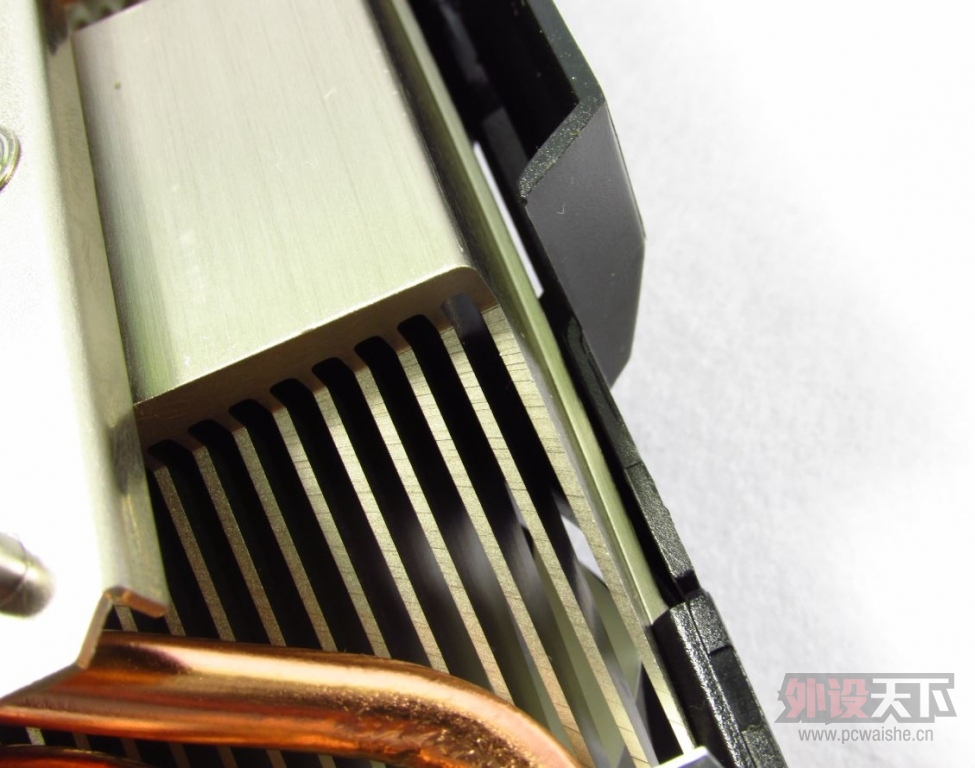

散热器底部有大块的铝，可以更快的导出热空气








散热器底部核心不是特别大，兼容性还不错.铜底能更快的加速排出热量，热管采用5根6mm

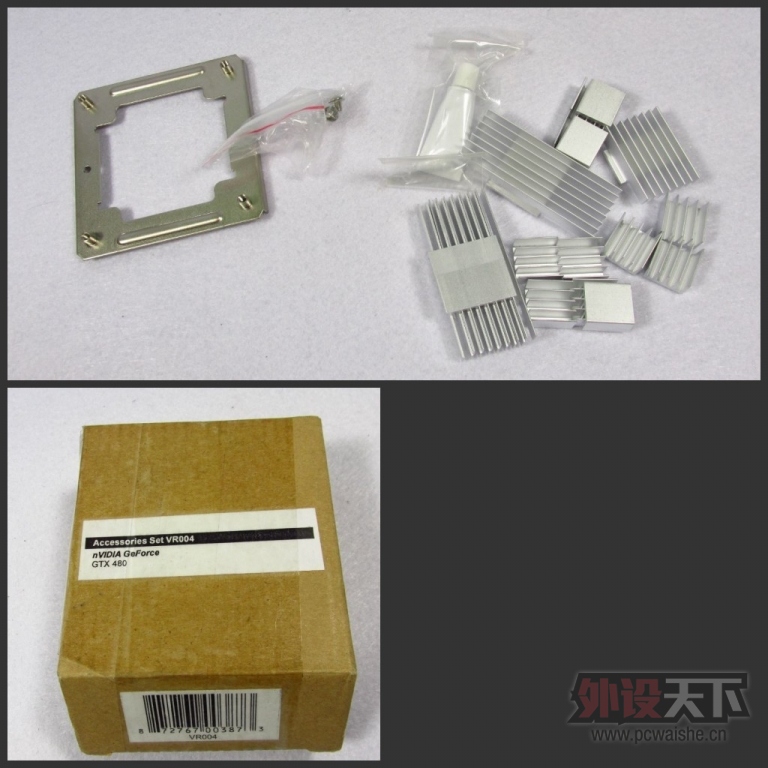

vr004 配件有16个显存ms管铝材质散热片，480用的底版扣具，2个螺丝，贴散热片用的硅胶

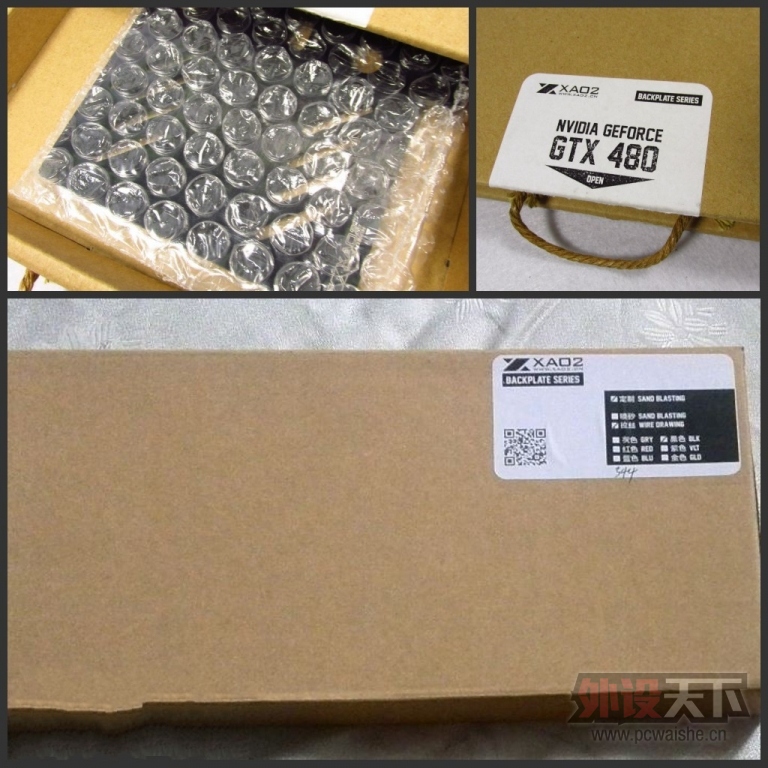

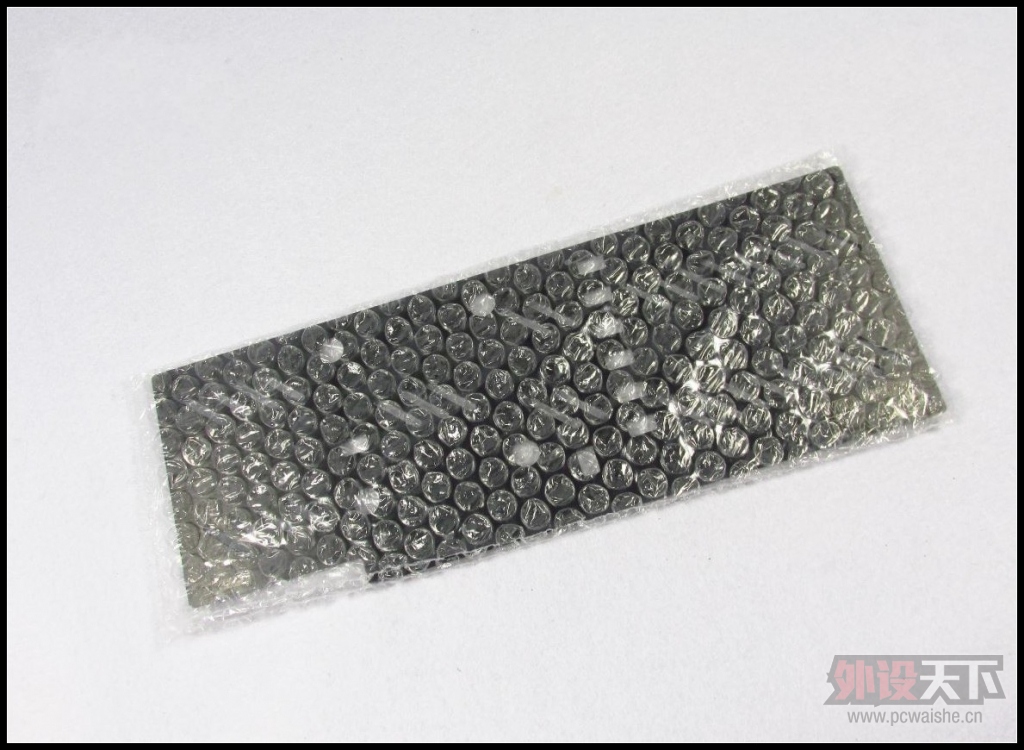

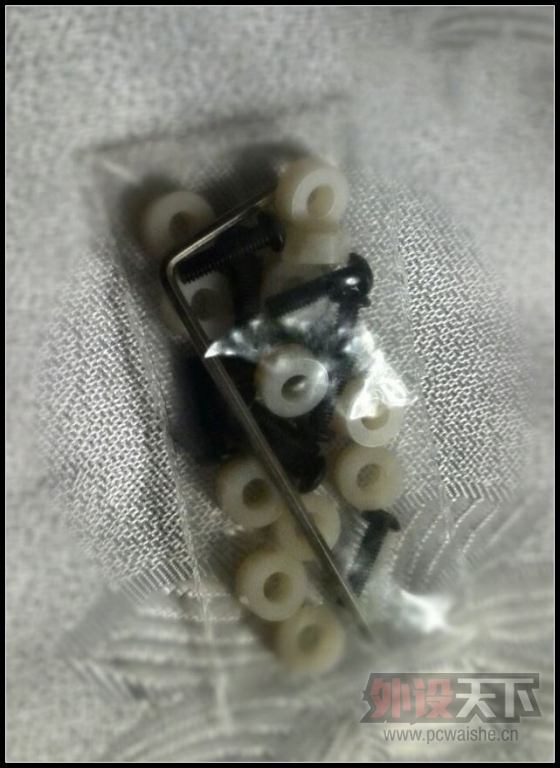

定制的480专用背版及外包装跟螺丝

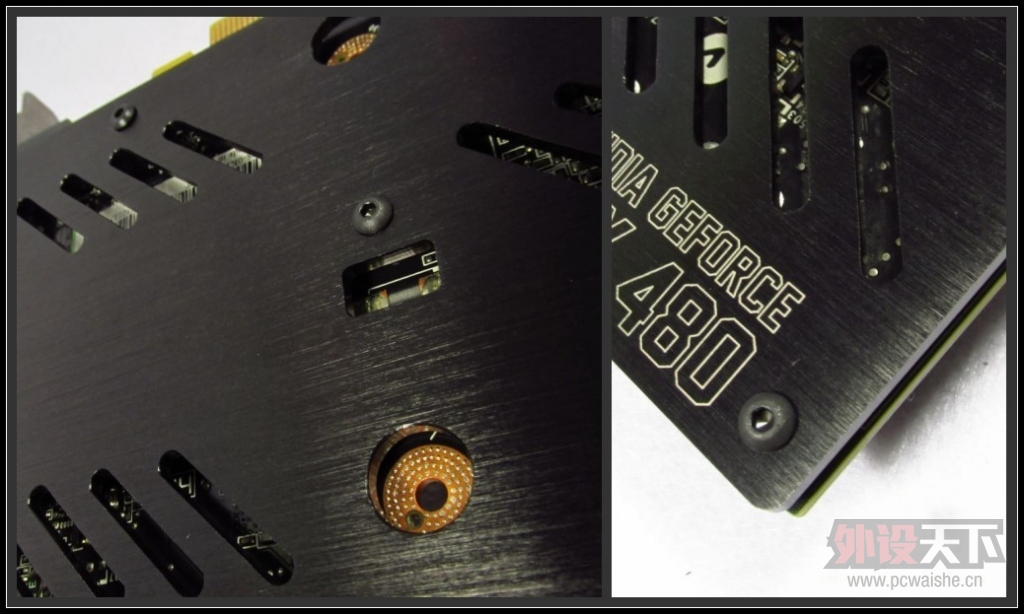

背版采用合金材质，拉丝工艺












ac3显卡散热器与背版安装篇；

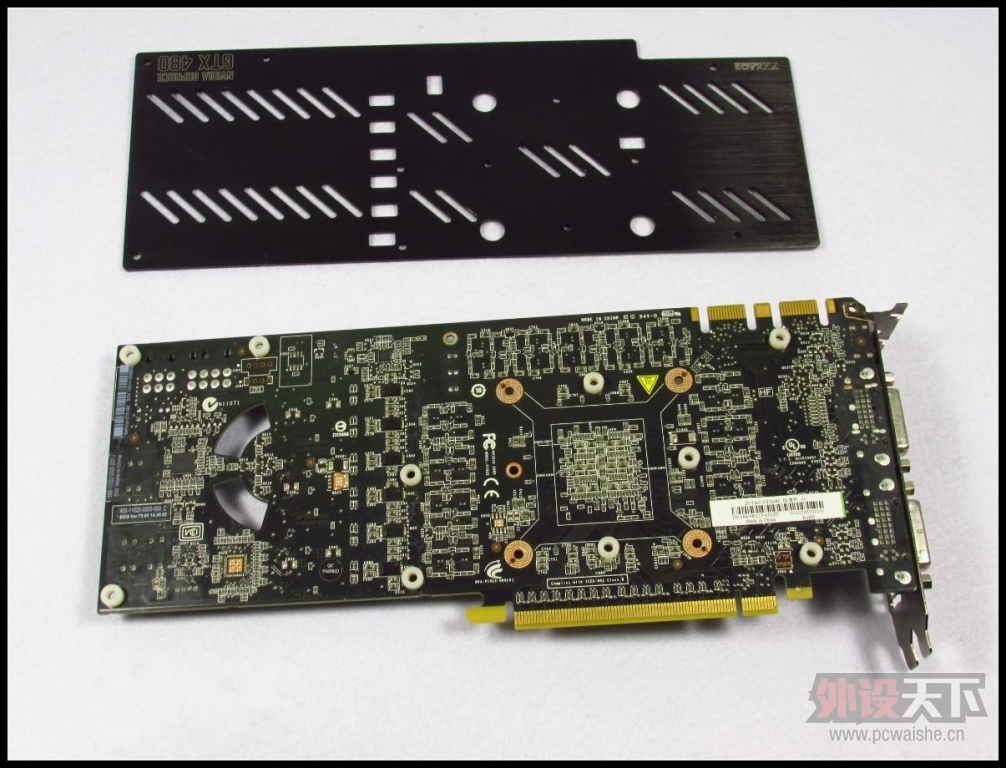

第一步把需要安装的显卡背板的塑料隔离柱取出来.然后显卡背面向上.放到孔距上接着安装上螺丝然后找硬一点的东西托着把显卡反过来.正面放上塑料垫片最后把滚花螺母拧紧就可以了

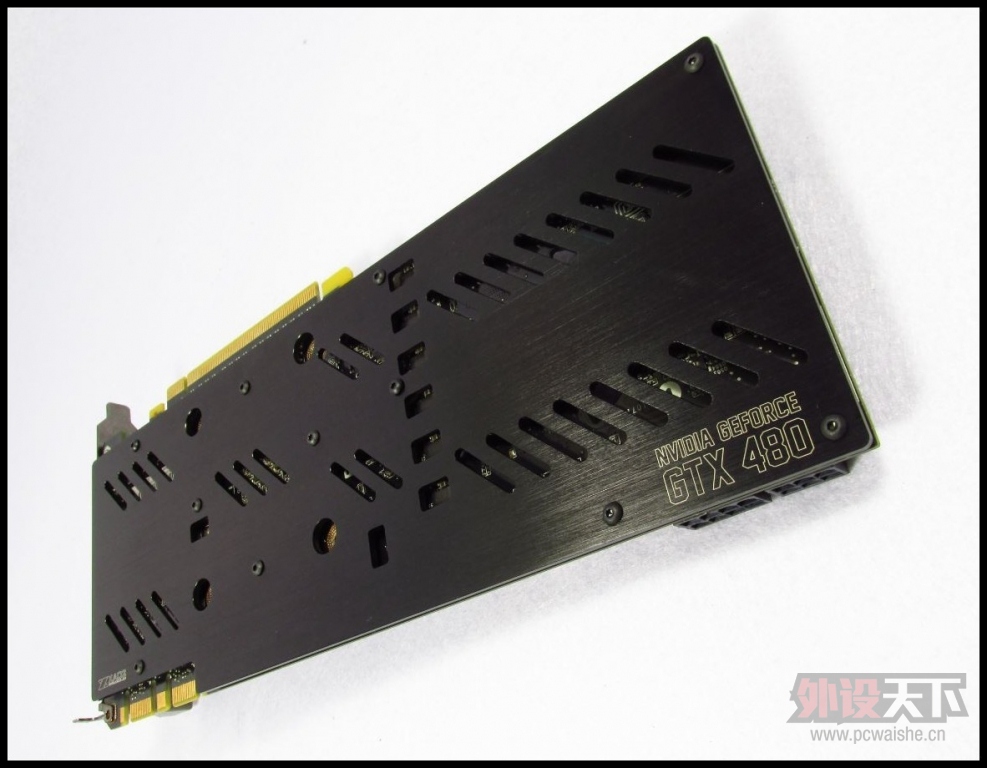

背板初步完成的样子，效果不错呵呵







背板因为有隔离柱所以不会贴到元器件，背板布满排气孔







取出硅胶挤在显存与ms管上，不要太多多了也没用

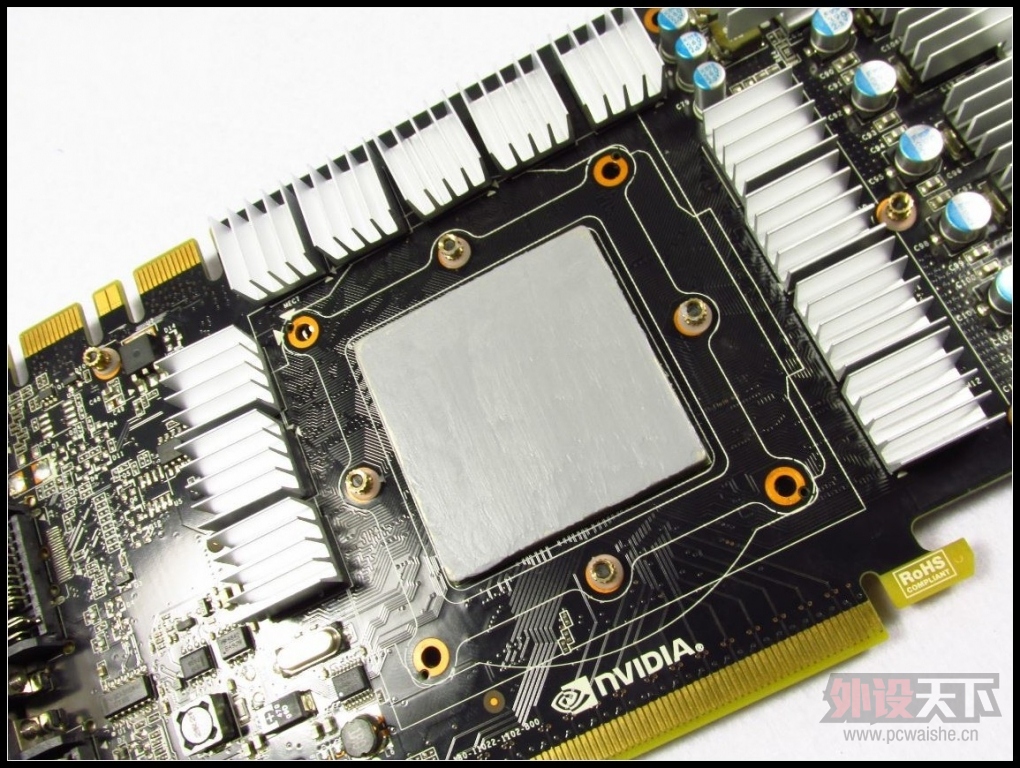

把显卡散热片贴到显存与ms管上放1个小时，必须放1个小时因为短了硅胶不会干掉，

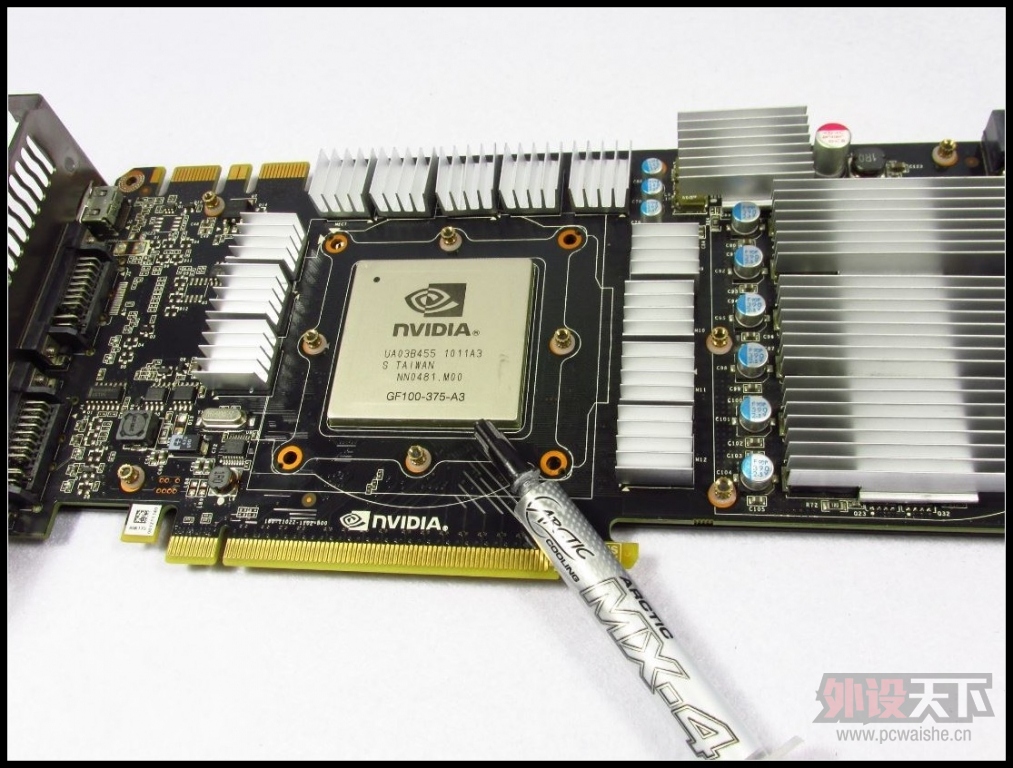

涂抹上ac m4硅指，可以用指套涂，不要太厚







最后把显卡散热器倒过来.显卡PCB对准4颗螺丝先放上垫片在用螺丝拧上.（PS ;不要一颗一颗的那样拧.这样会使pcb受力不就均.会使pcb弯曲.正确的方法是；先将一个斜角线拧紧后再拧另一斜角线.拧到适中即可.拧的过紧会损坏核心

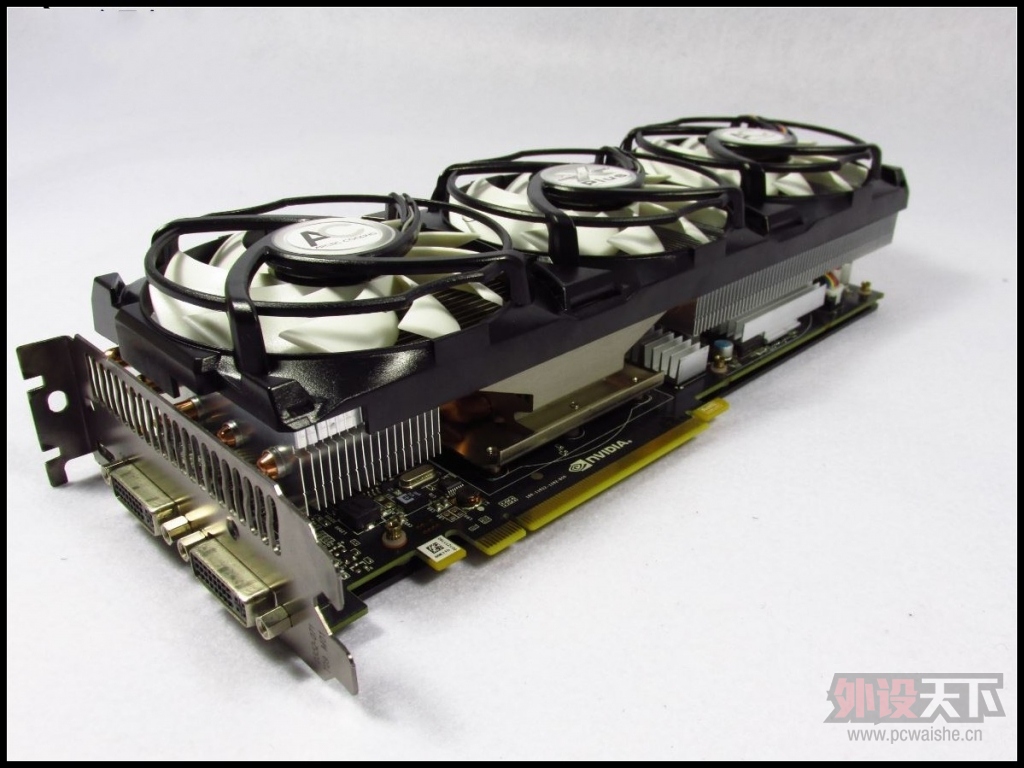

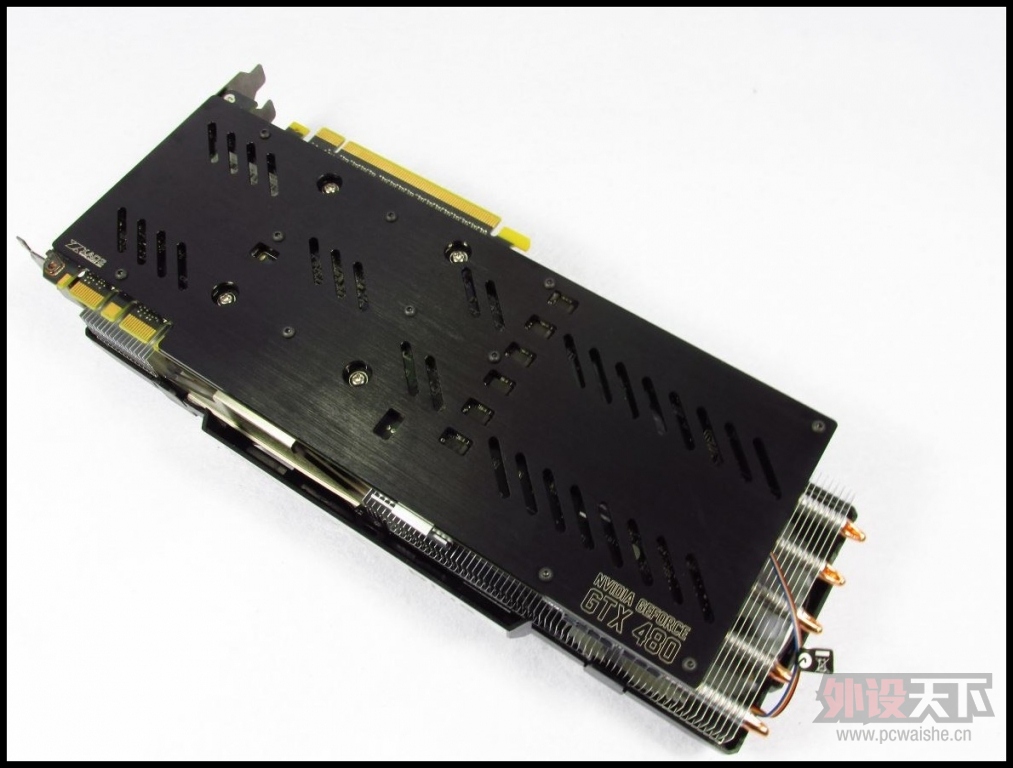

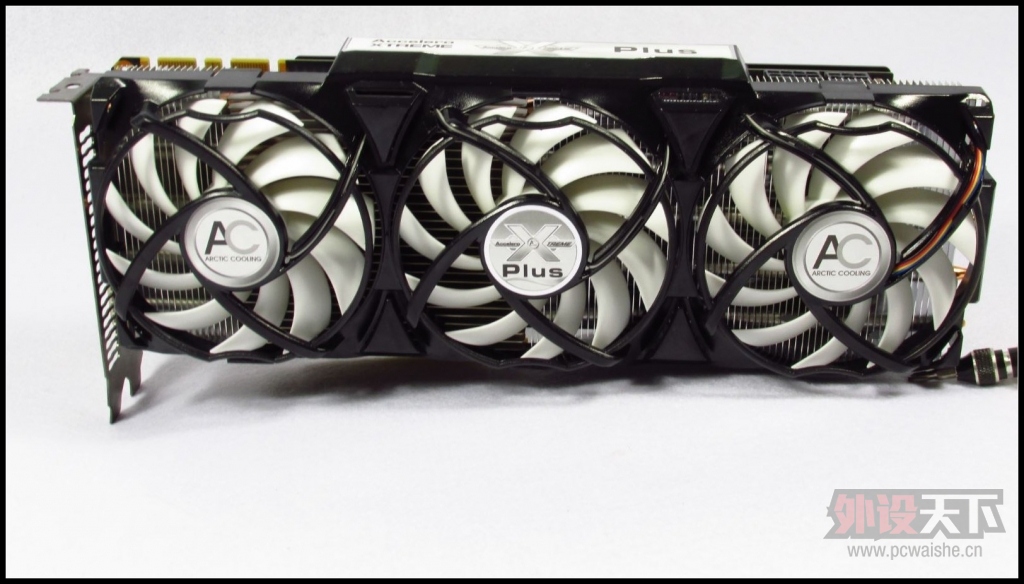

全部安装完成的样子V587啊

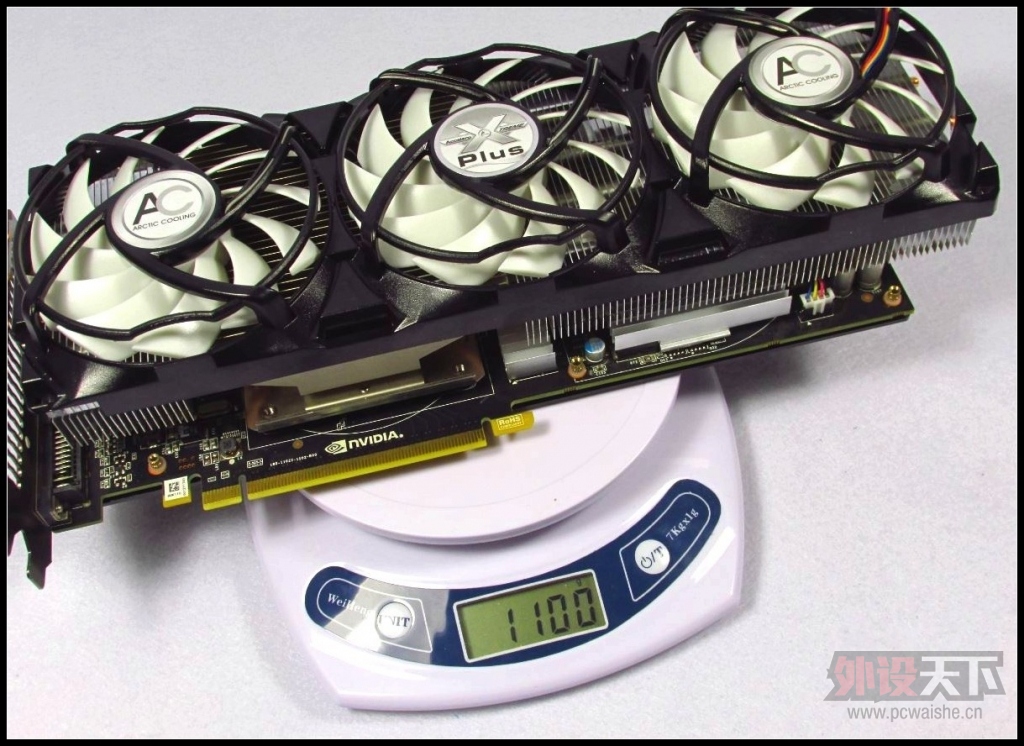

安装完ac3的480重量是1100g 2斤多一点点







安装上ac3的gtx480长度29,5cm

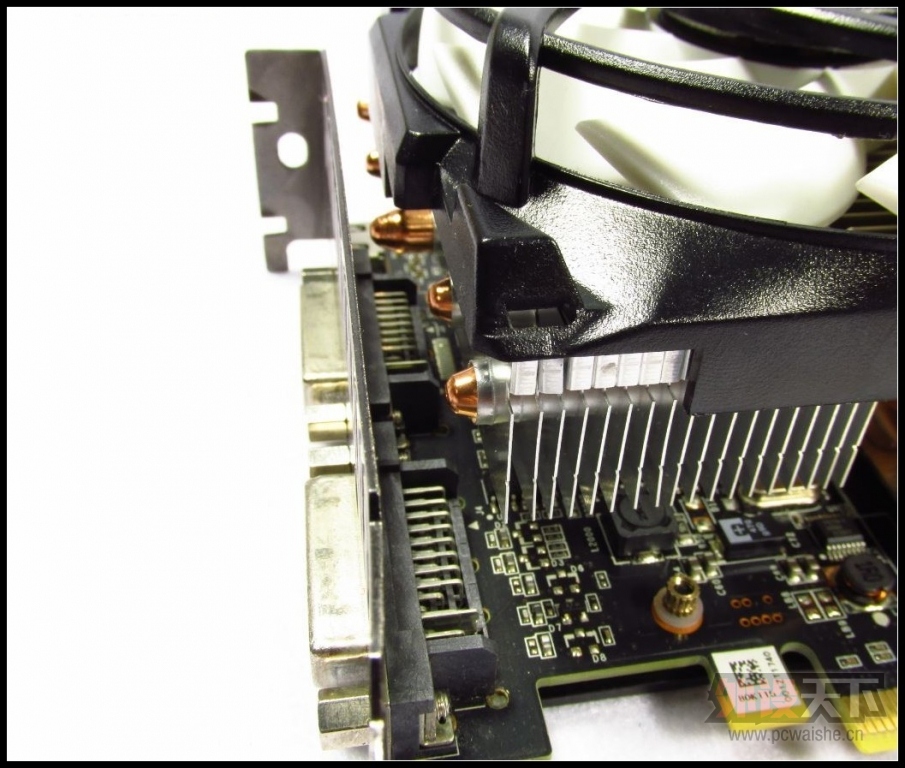

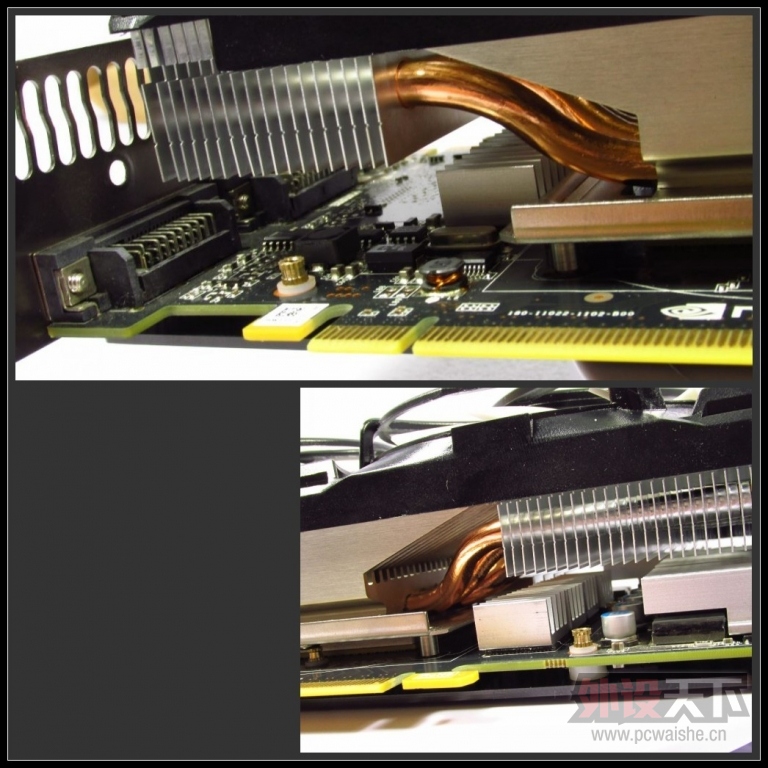

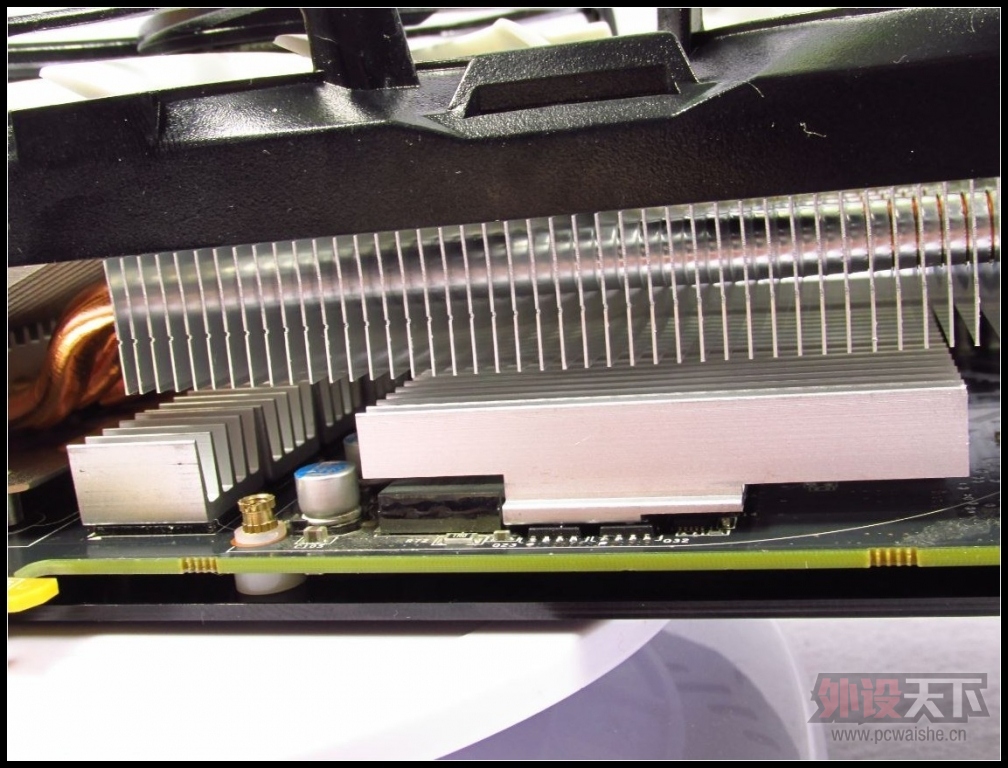

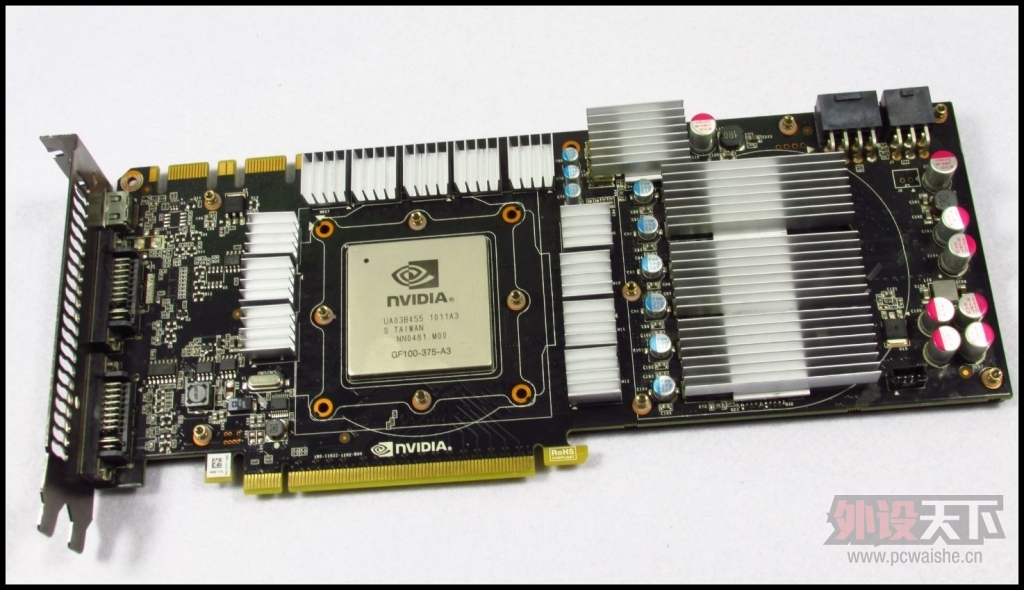

散热片面积大的很，与散热器兼容性不错












公版散热器上机的样子

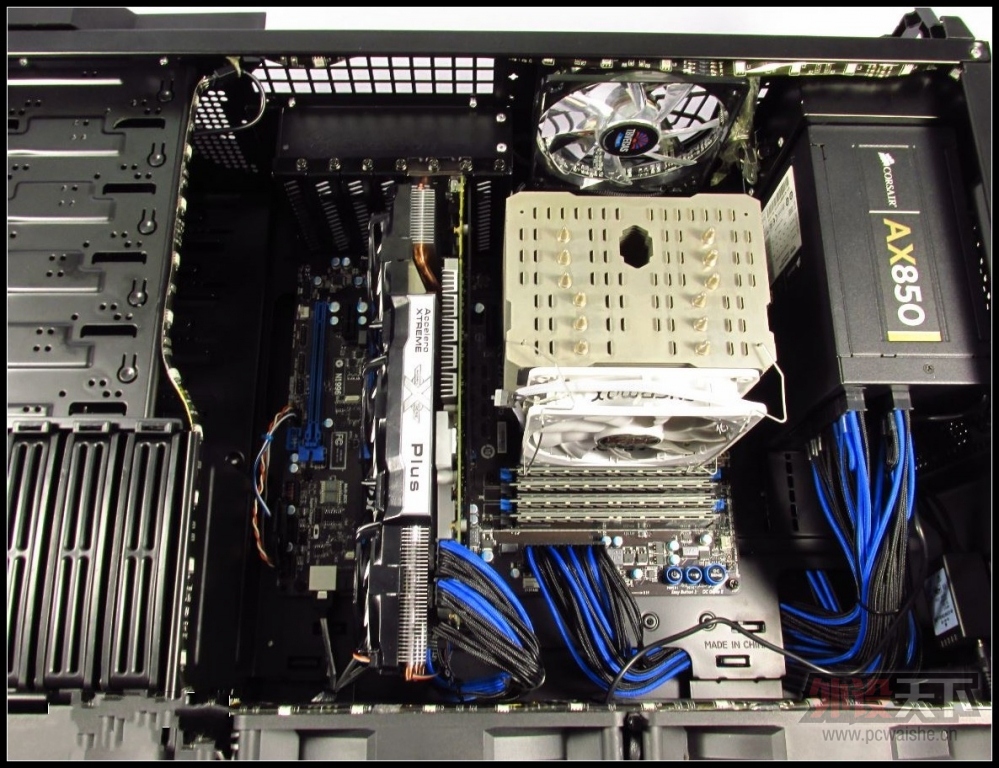

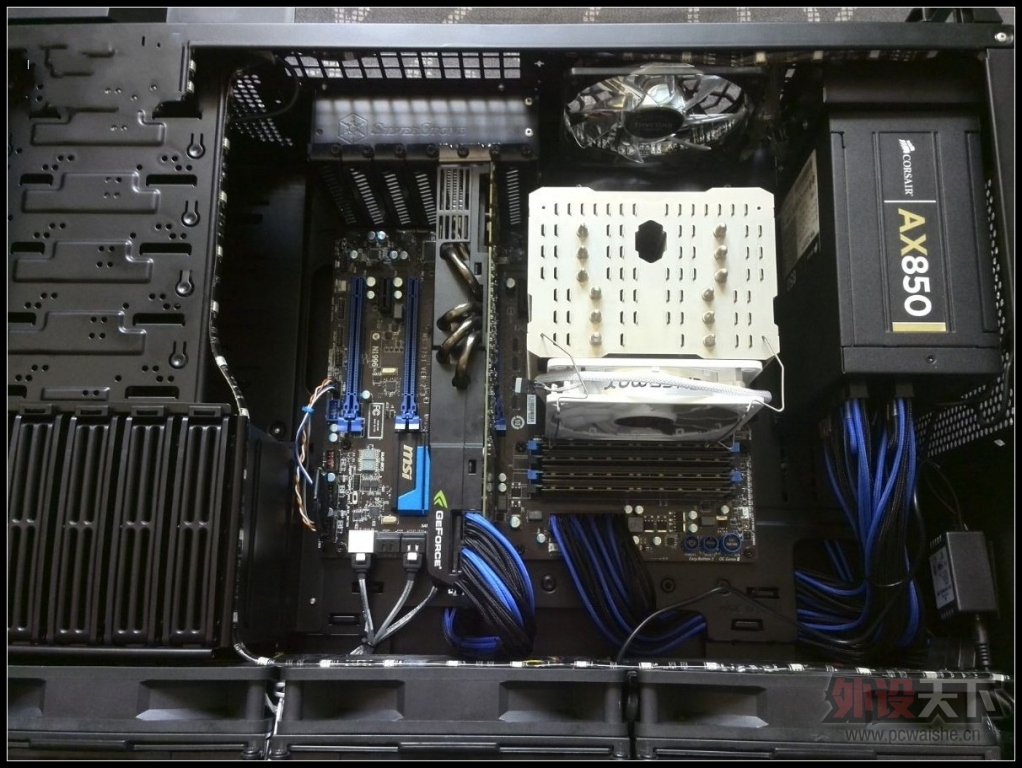

ac3 480上机的效果，长就一个字呵呵

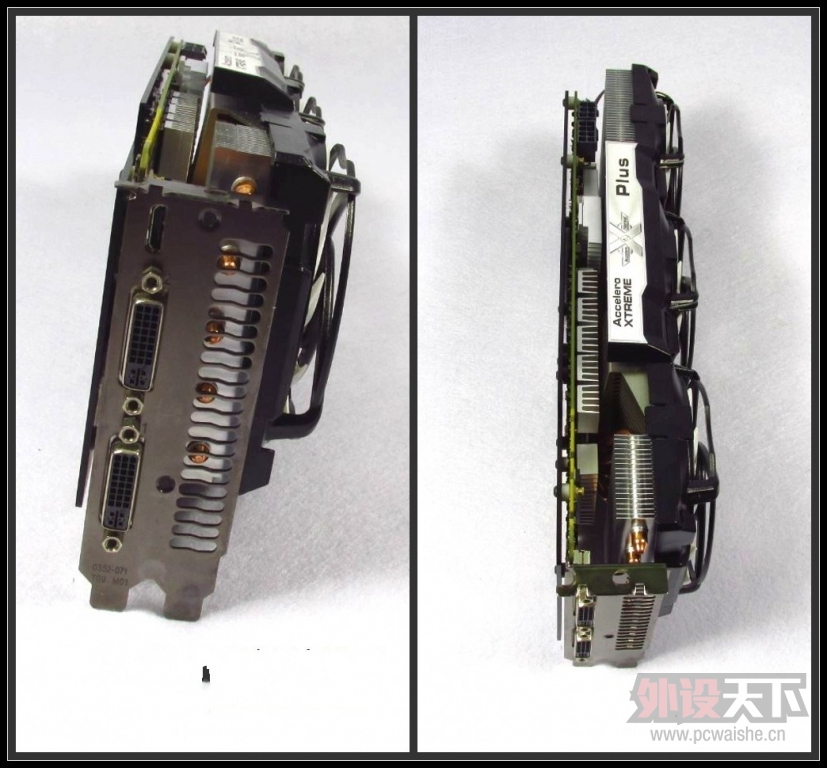

外观赏析；

光速空间

整机性能/散热测试；






平台；
CPU：Intel Core i7-2600K
主板：微星Z77-GD65
内存：美光 灯条 4GBX4
显卡：GTX 480
显示器：AOC if23
机箱；乌鸦2-E
硬盘：美光 M4 128G SSD.  希捷2TB
电源：海盗船AX850

系统；
Windows 7 64位旗舰版


监测软件；
AID64
GPU-Z





测试程序；
3dmark vantage
Unigine : Heaven  v4.0
Stone Giant
山谷
3dmark06
3dmark11
3dmark2013



测试方法；通电开机进入系统桌面闲置不运行任何程序5分钟.此时记录下温度作为空载温度.之后运行FurMark，选择极限考机和动态背景.分辨率选择1920X10808X下对显卡进行满载拷机测试10分左右.等待显卡达到最高点温度时记录此时的温度用作满载温度.为了公平起见整个测试过程都是在封闭的机箱内完成.而且手动把机箱底部风扇调节到最低档.全部过程采用AID64与GPU-Z记录核心和显存温度

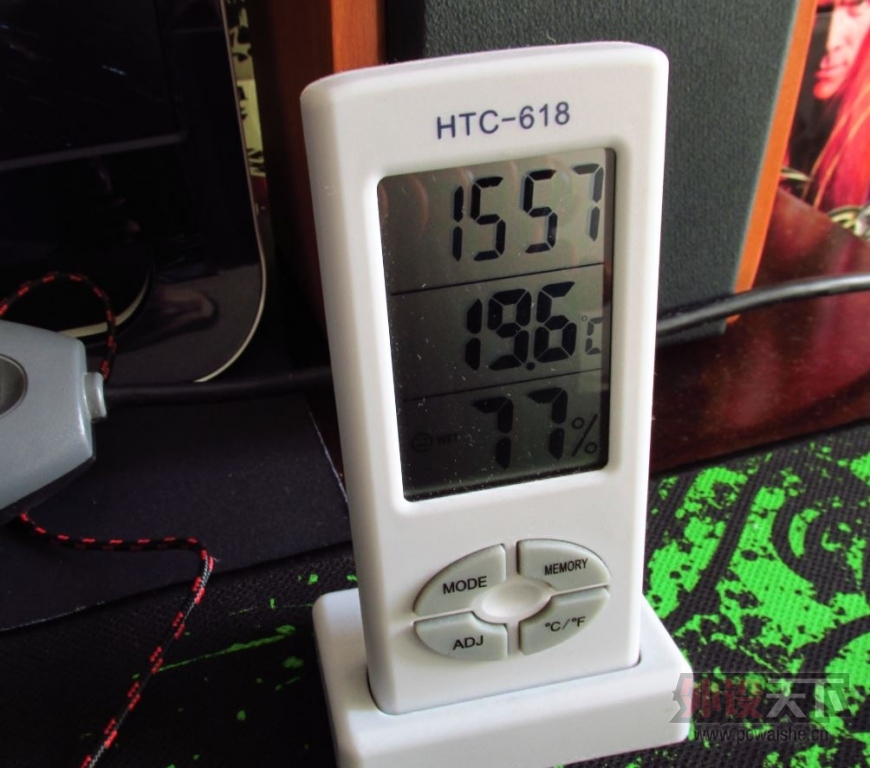

室内温度不到20度










GTX480核心电压，待机与满载分别是0.963v  1.025v

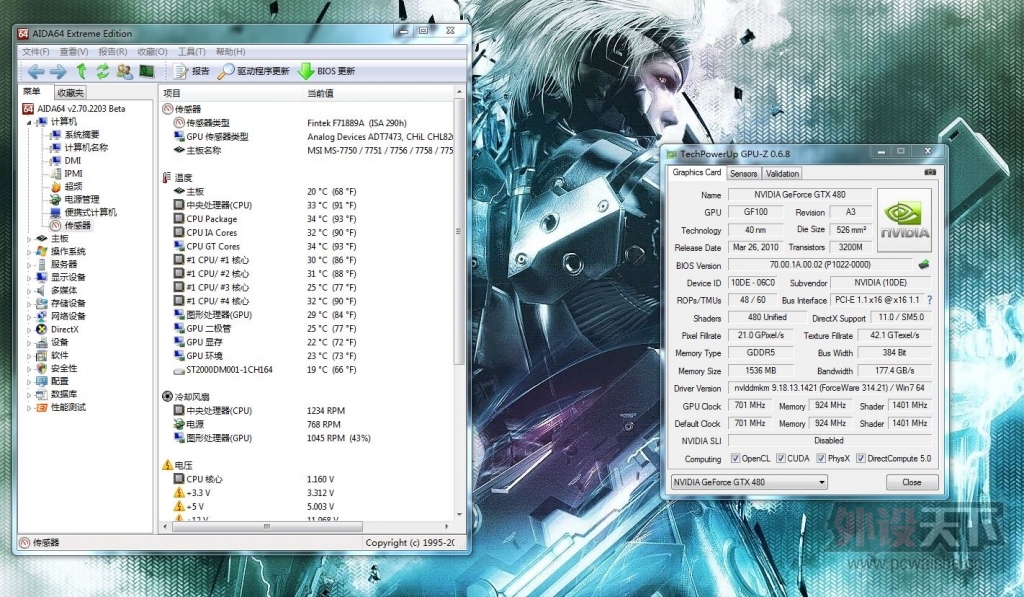

首先看看480原装散热器待机温度








480原装散热器考机温度

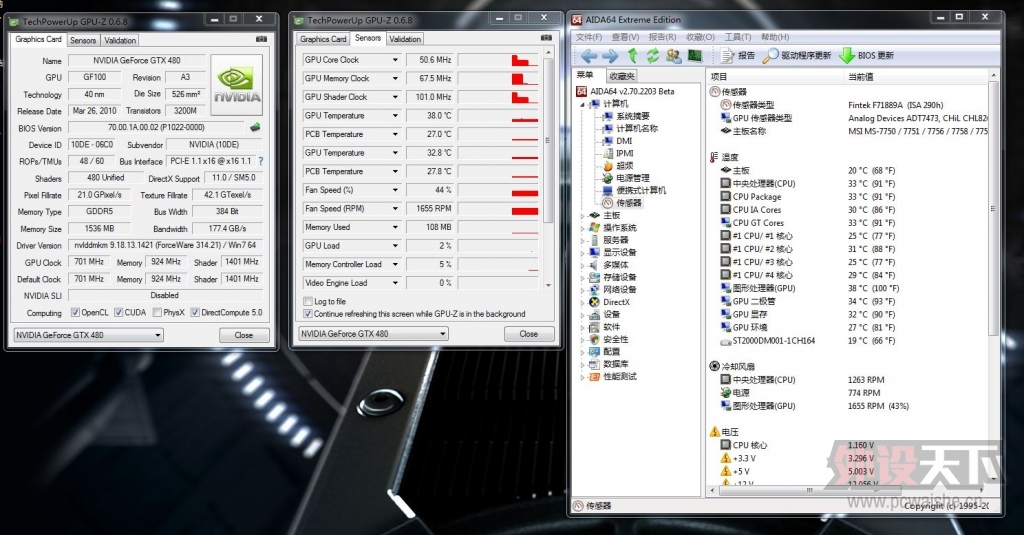

480ac3待机温度

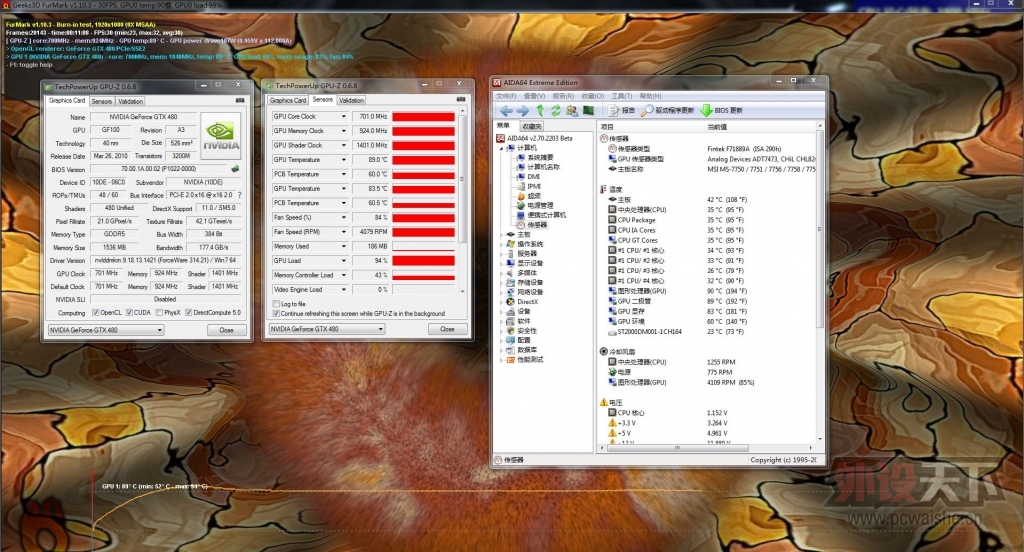

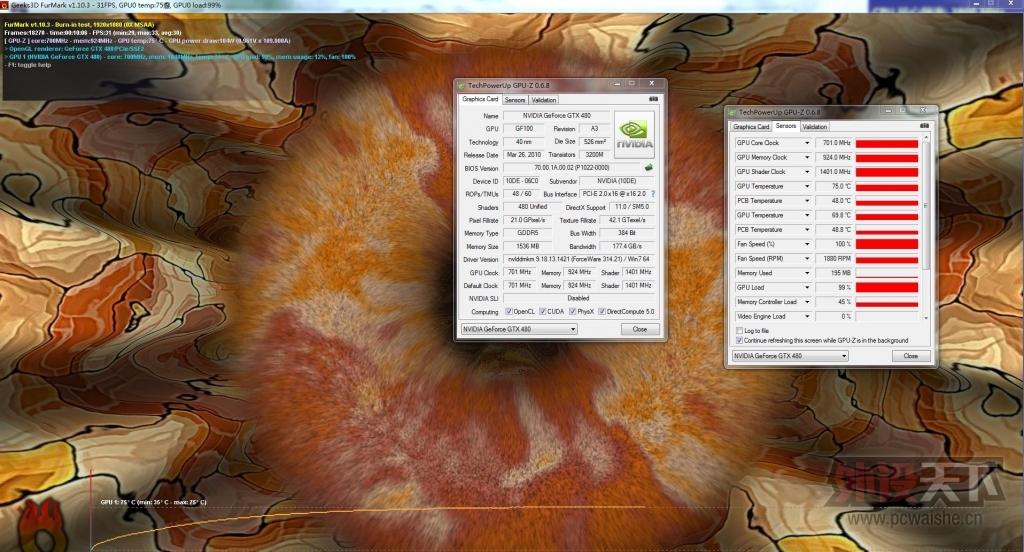

480ac3考机温度










图表汇总；

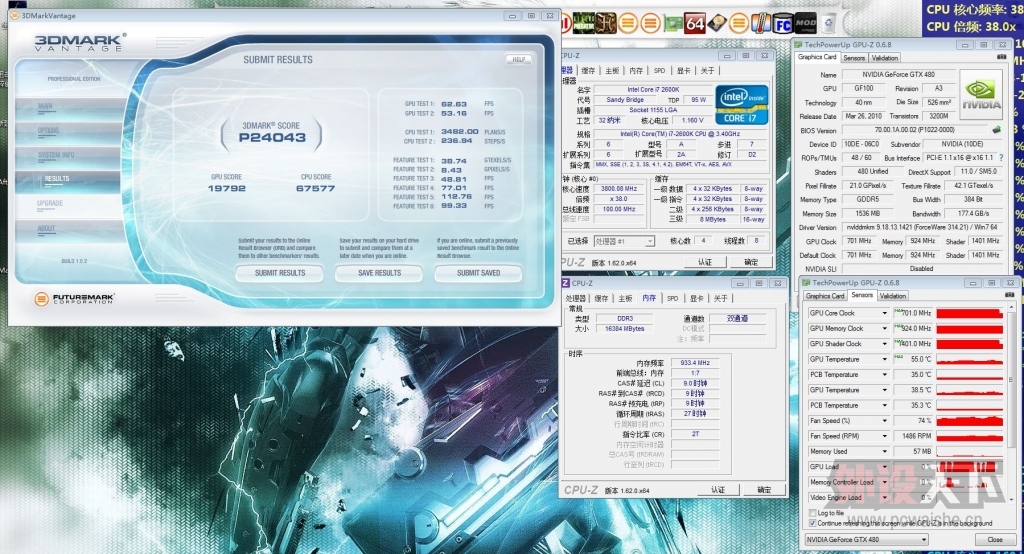

3dmark vantage P挡默认频率GTX480

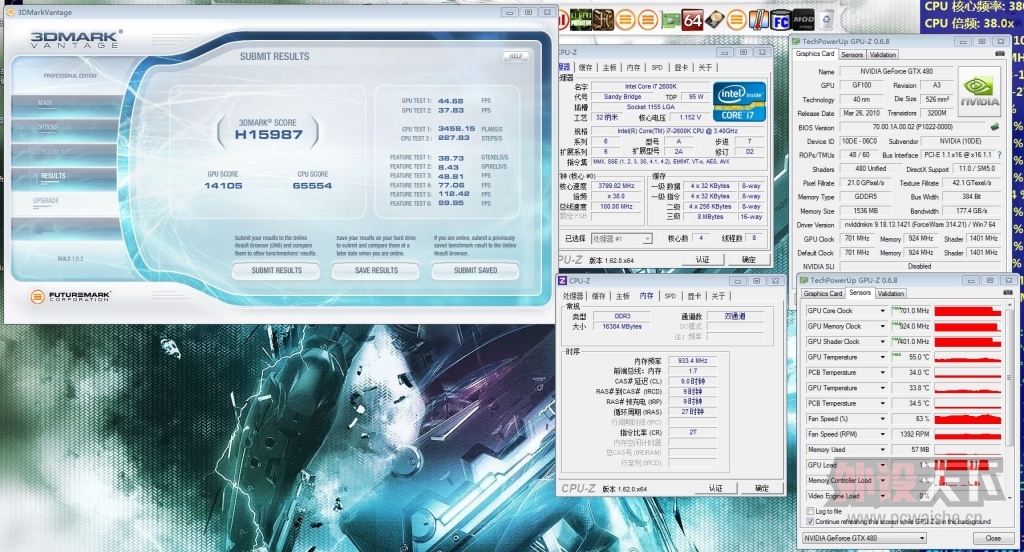

3dmark vantage H挡

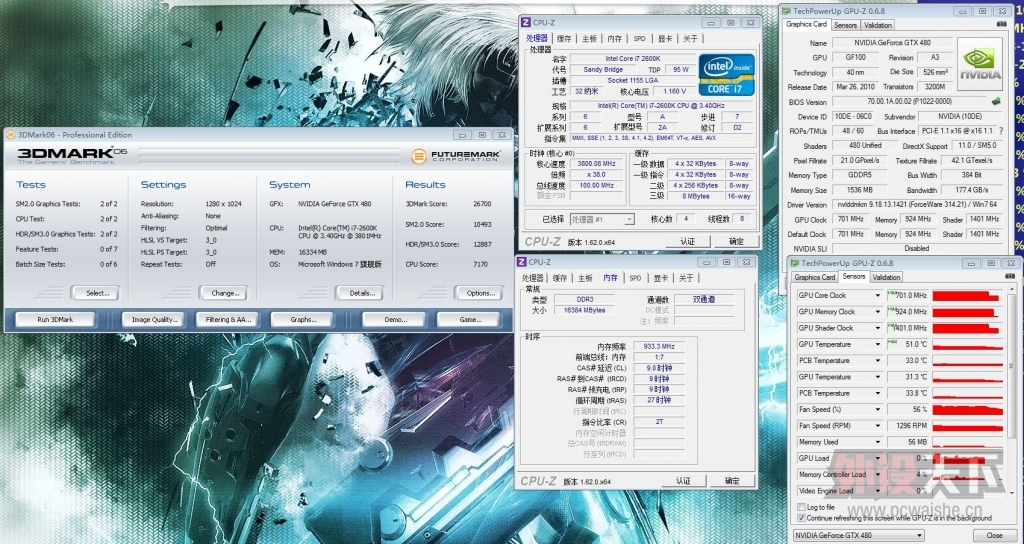

3dmark06 P挡

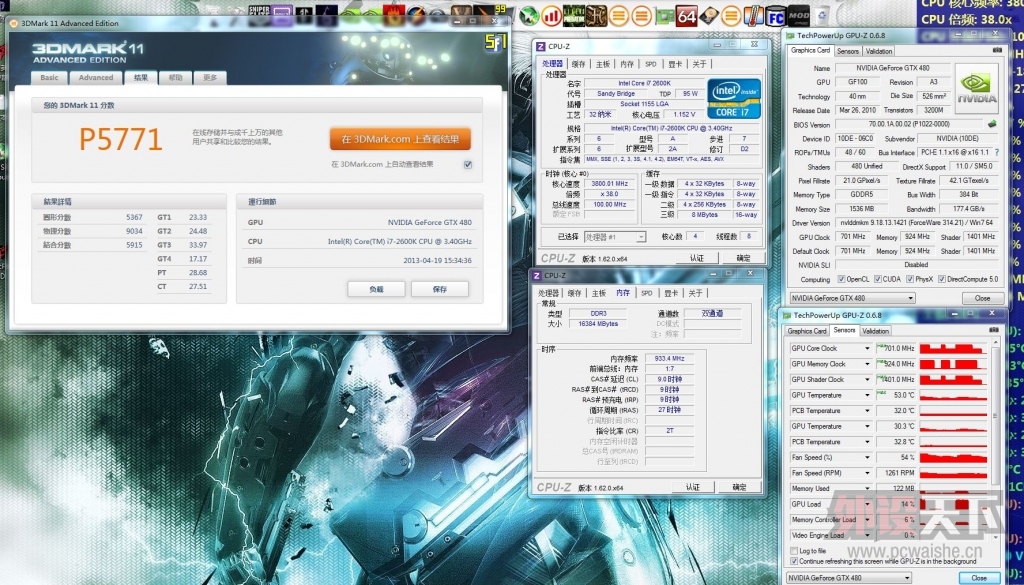

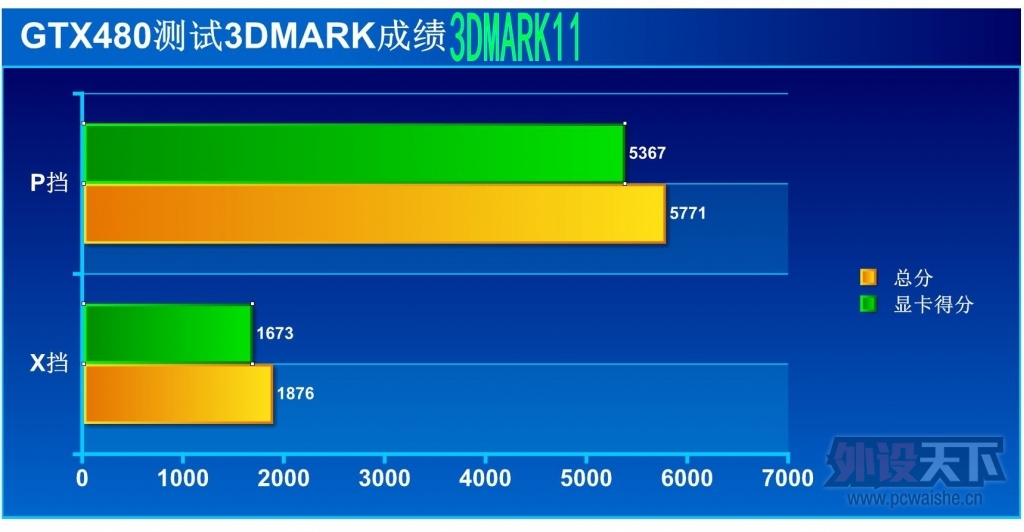

3dmark11 P挡

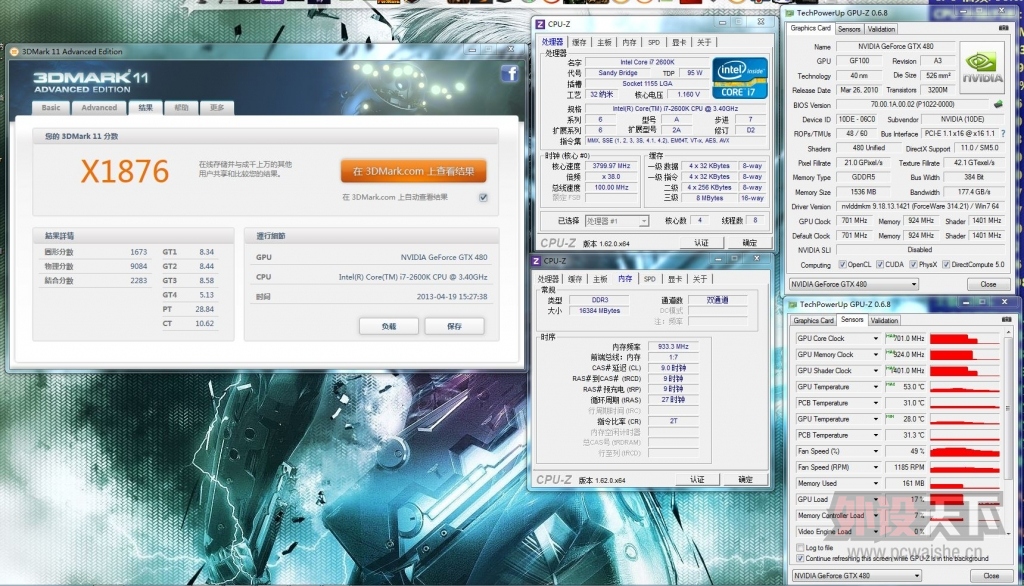

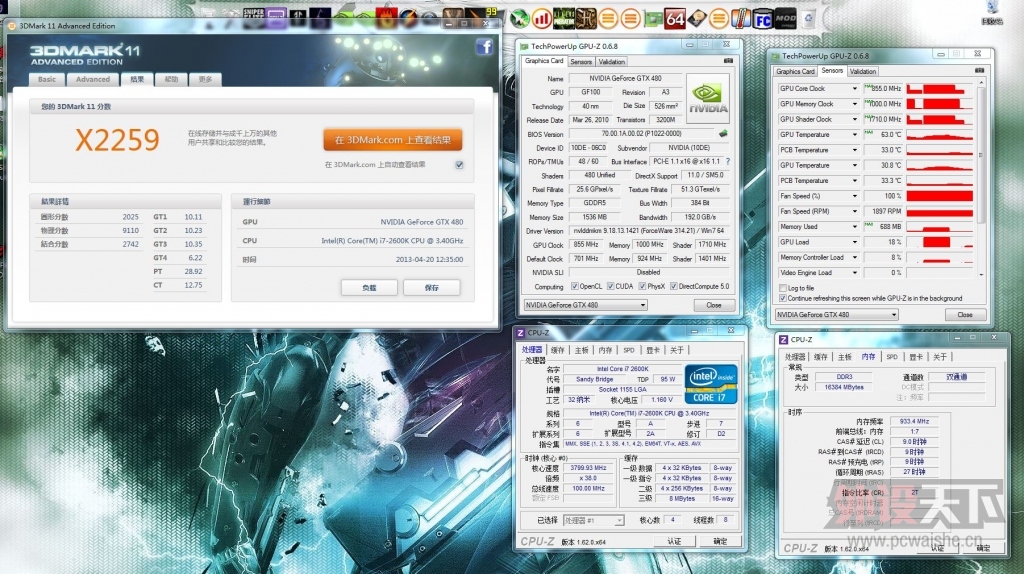

3dmark11 X挡

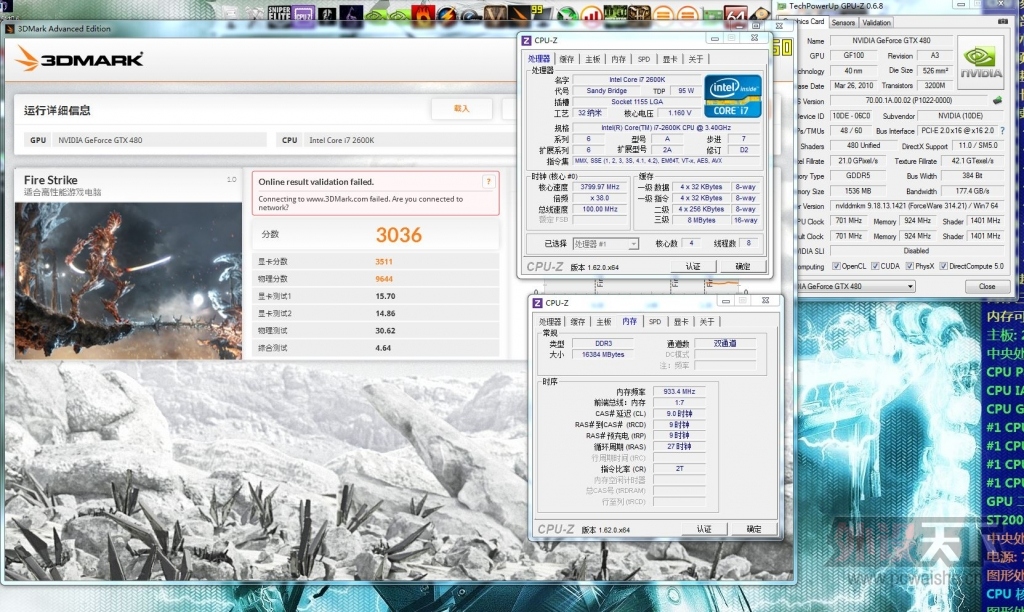

3dmark2013 FS挡

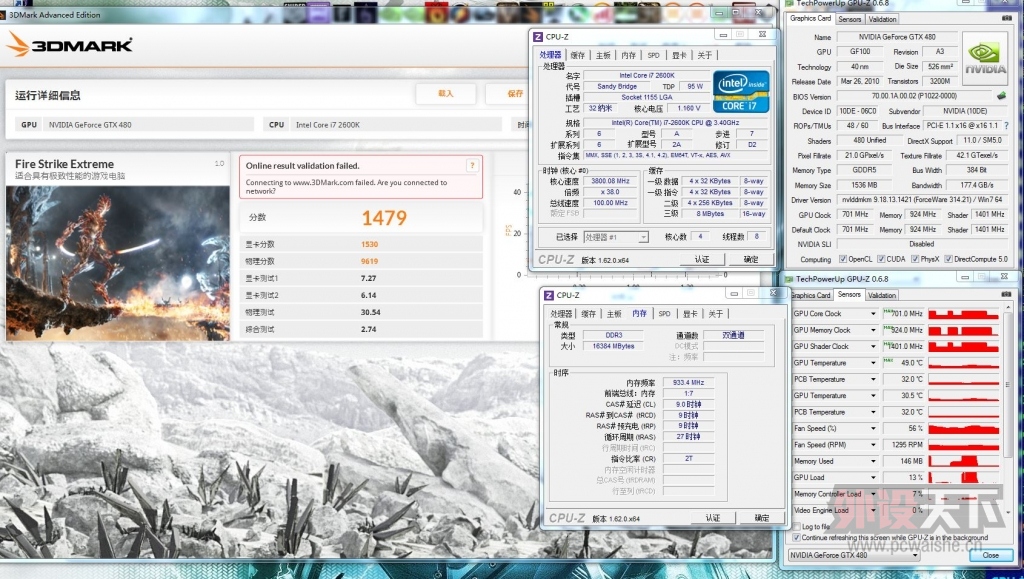

3dmark2013 极端挡










图表汇总；

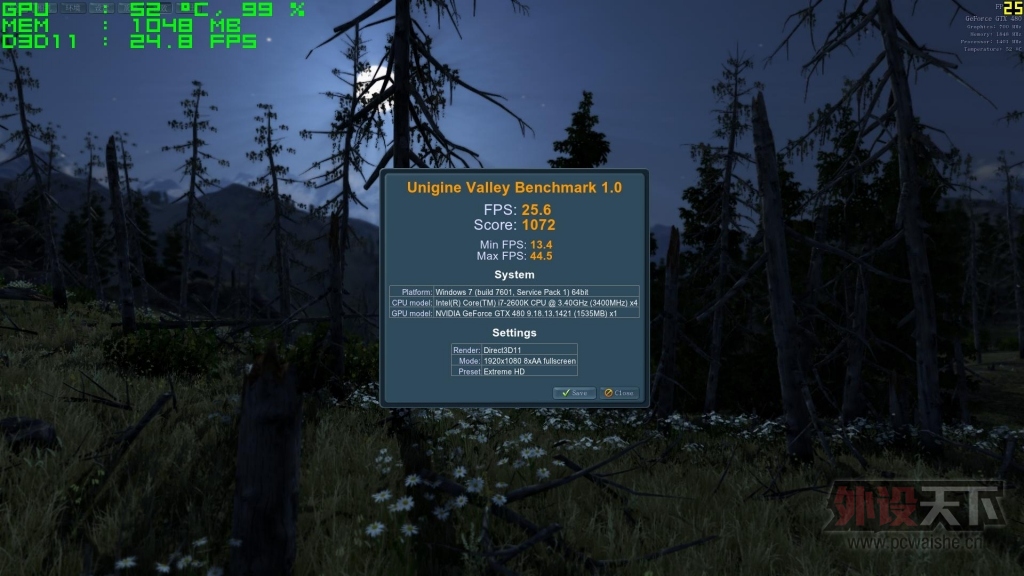

山谷成绩

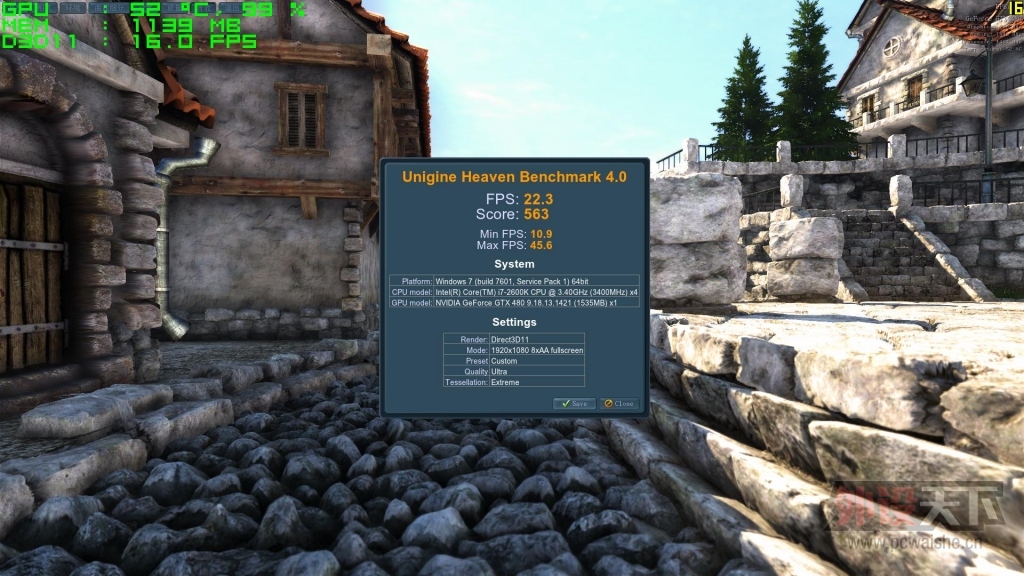

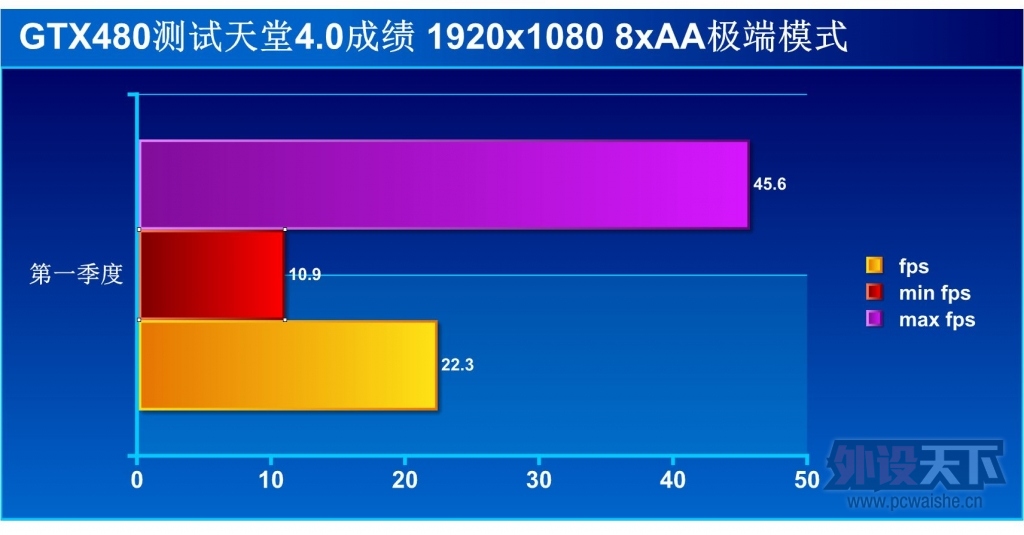

天堂4,0成绩

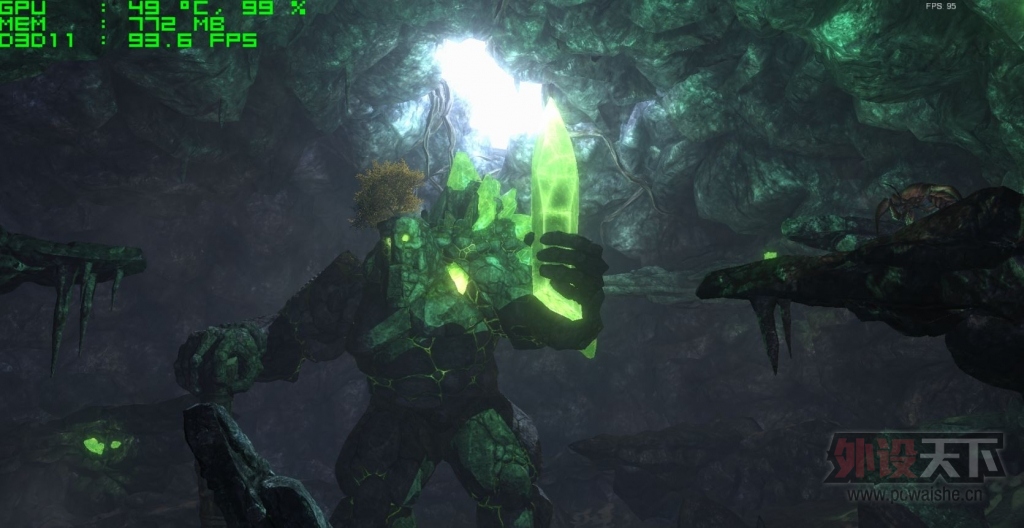

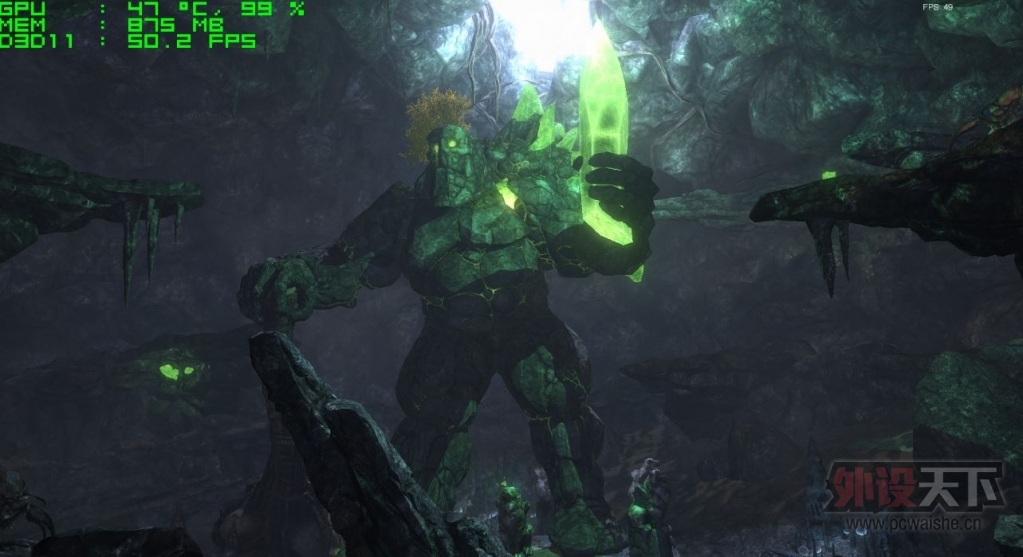

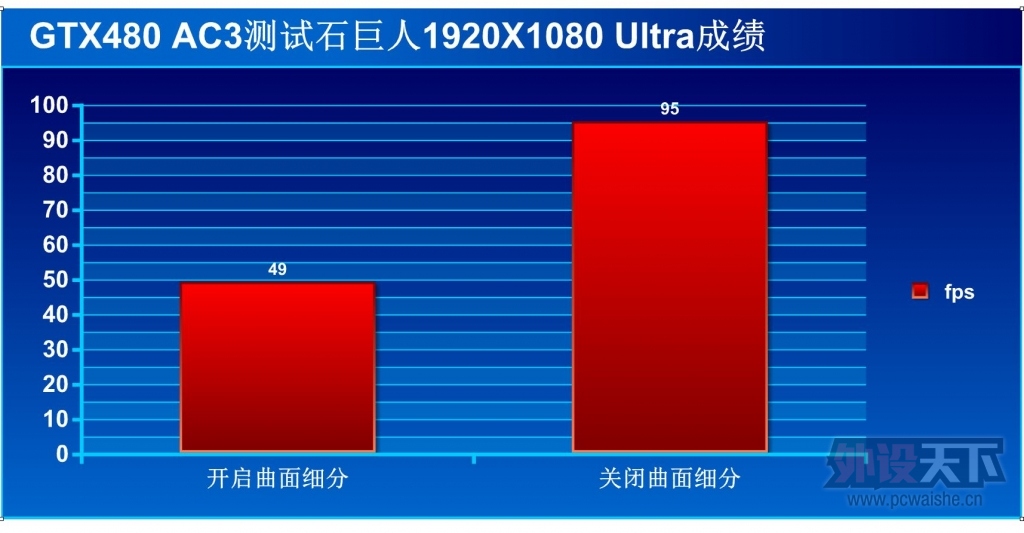

石巨人成绩








小结;

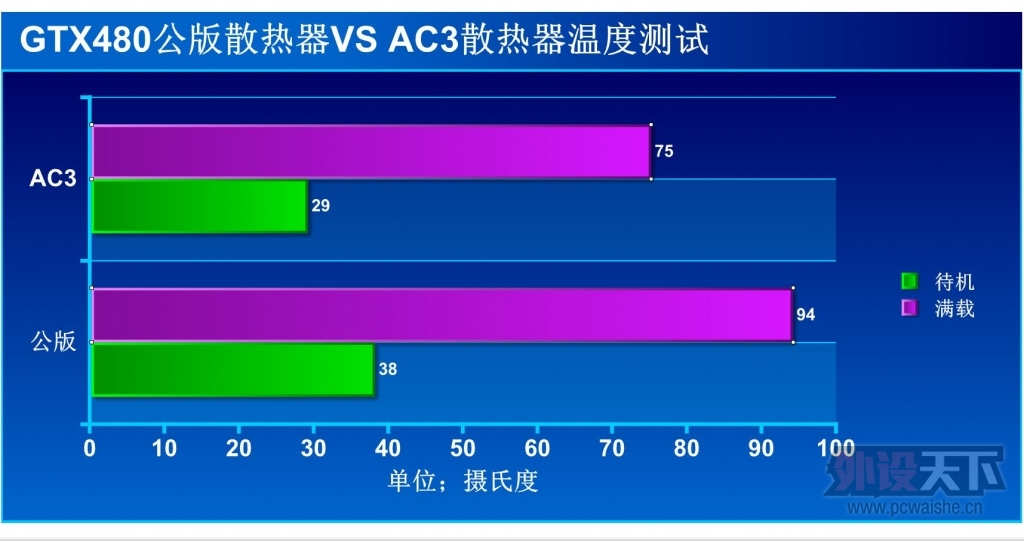

            散热方GTX480虽然采用的是效率还算不错的多热管散热器.待机温度也才38度.夏天待机40+不是传说.这是天气凉快.要是夏天可想而知.不过考机温度还是冲击到94度高温.用手抚摸热管非常烫手.因为bios的原因.480只要超过95度显卡就会降低频率来降温.涡轮风扇满载考机时噪音超级大.几乎让人无法忍受.反观AC3待机比480公版降低了9度.待机才29度.要知道这可是发热量超级大的480哦.满载最高稳定在75.足足比480降低了19度.这是一个相当不错的成绩表现.我们知道平时无论游戏还是上网显卡温度根本没这么高.只有FurMark才会让显卡百分百的运行来压榨gpu的资源.测试过程中480 ac3无论是跑分或者是游戏简单记录了下都在60度以内50度左右.比480公版散热跑分游戏时80以上的温度低了30多度.ac3不光让核心温度低了同时显存pcb温度降低了不少

性能方面虽然480是老核心.但是跑3dmark vantage 3dmark 06等dx9  .dx10的程序成绩还是可以的.当然跑dx11软件比如3dmark 11 山谷  天堂4,0等程序显存小是硬伤.毕竟是2年前的核心.480廉颇老矣 尚能饭否.答案是肯定的.

光速空间

游戏篇；

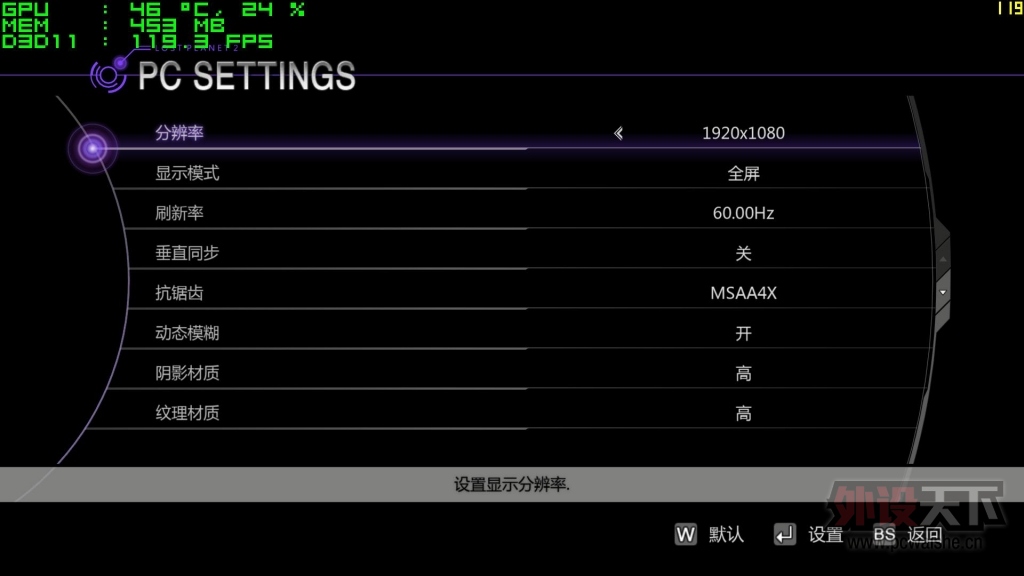

测试方法；本次游戏测试统一采用1920x1080 8XAA的分辨率.游戏既有DX11 也有DX10 DX9.虽然DX10 DX9对于显卡的负载不能百分之百.但是老一代的游戏也不是吃素的.变态GAME比比皆是.游戏统一测试benchmark.没有的用fraps进入固定场景记录游戏FPS.虽然显卡不光是为了游戏而生.不过是骡子是马拉出来溜溜看才知道.简单的测试几款游戏看看gtx480到底老没老



测试的游戏包括；

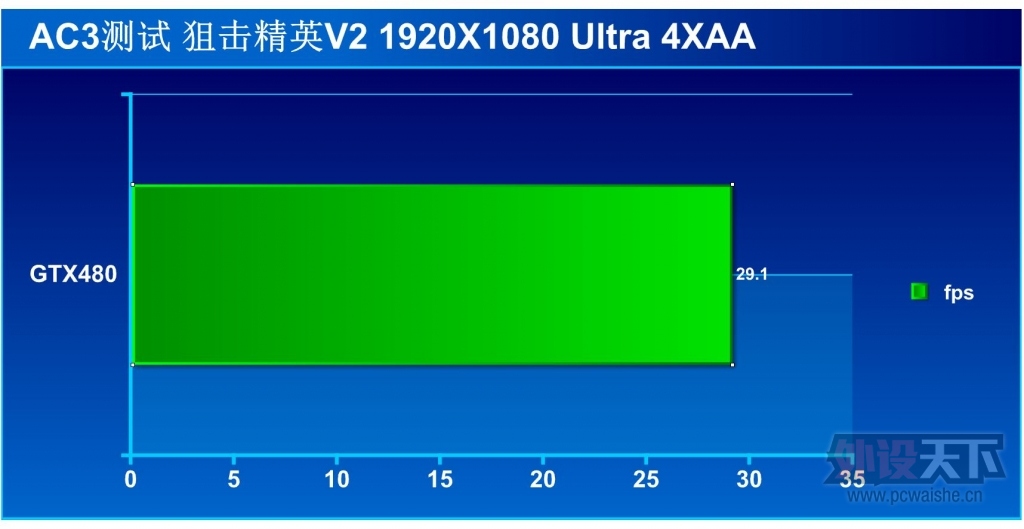

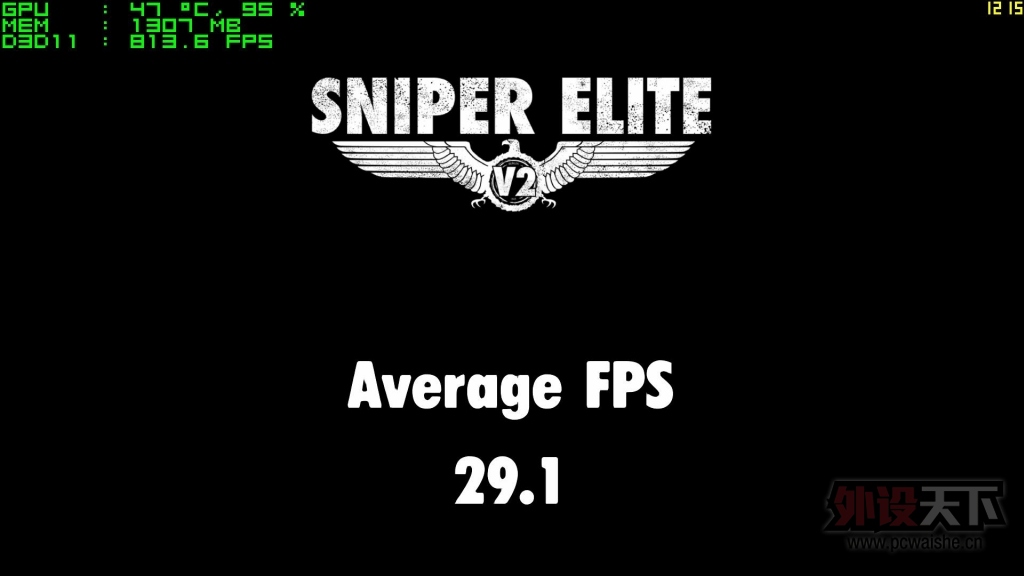

狙击精英V2

热血无赖

街头霸王

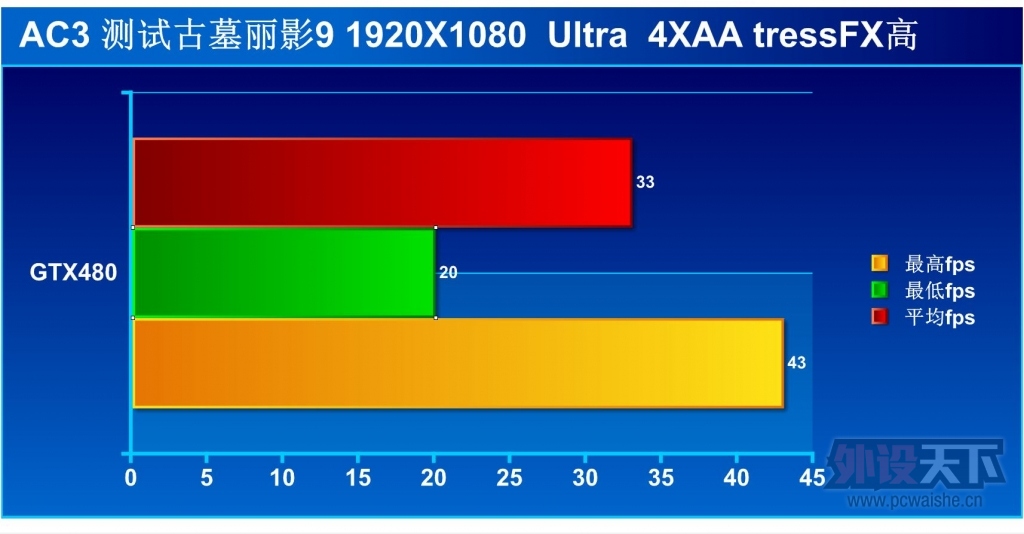

古墓丽影9

光荣使命

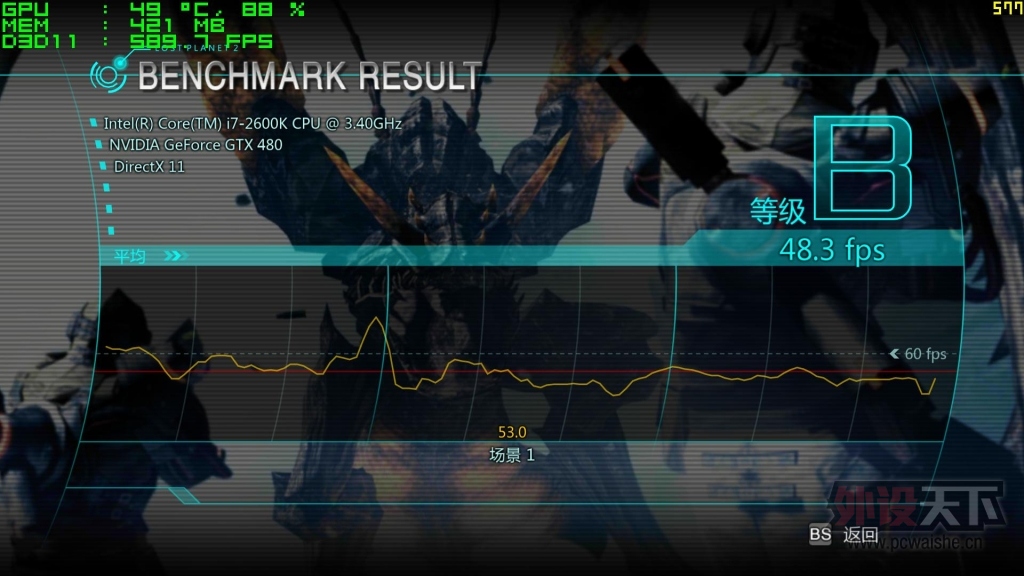

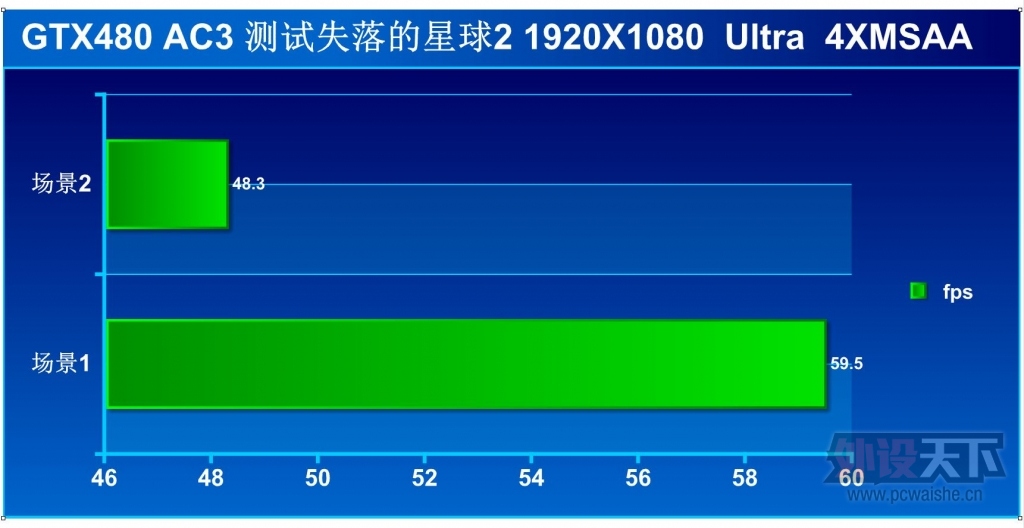

失落的星球2

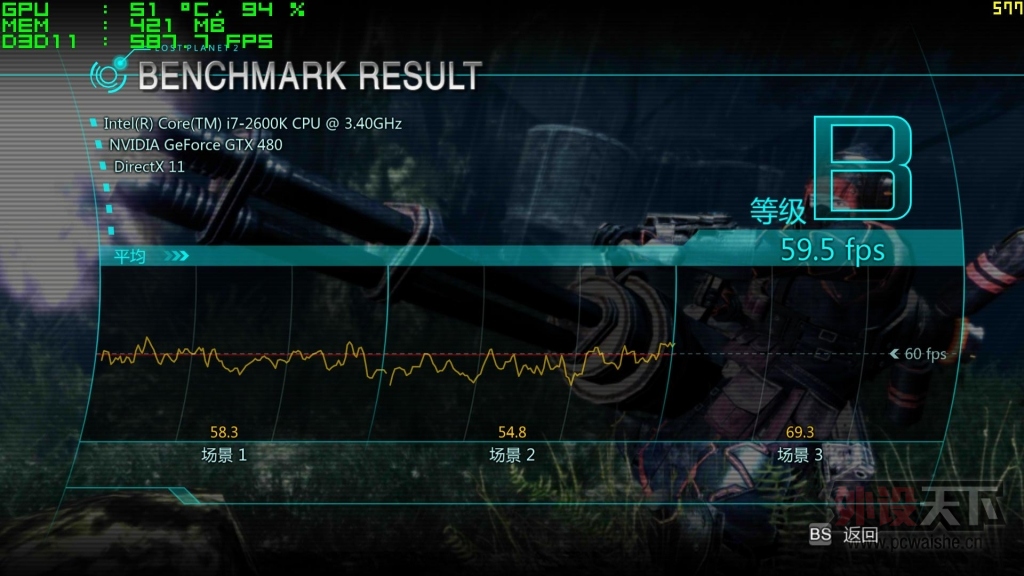

《失落的星球 2》承袭前作内容第3人称射击，针对多人连线部分加以强化, 游戏采用 CAPCOM 独自研发并进一步强化的“MT-Framework 2.0”游戏引擎，呈现比前作更为细致美丽的画面

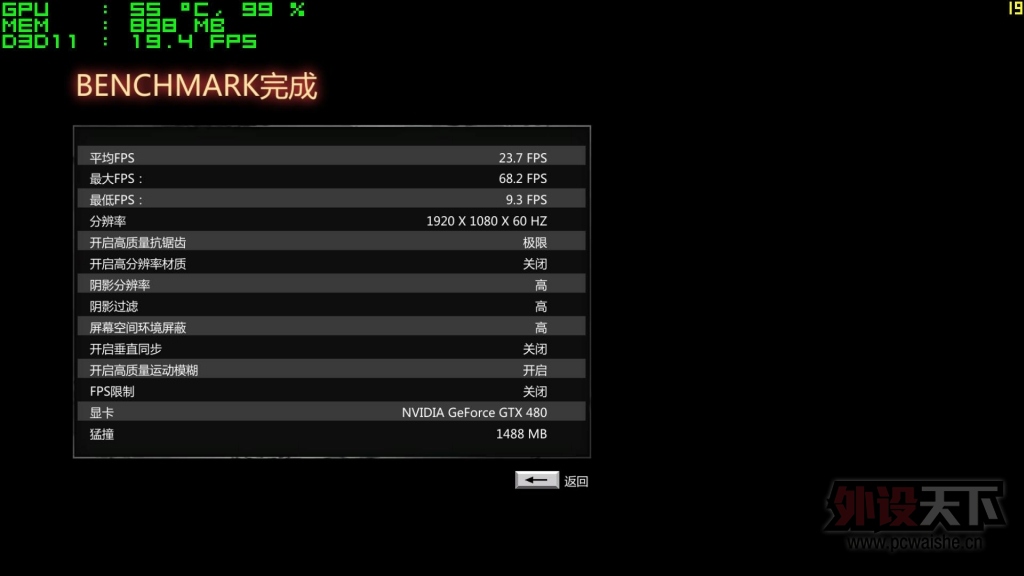

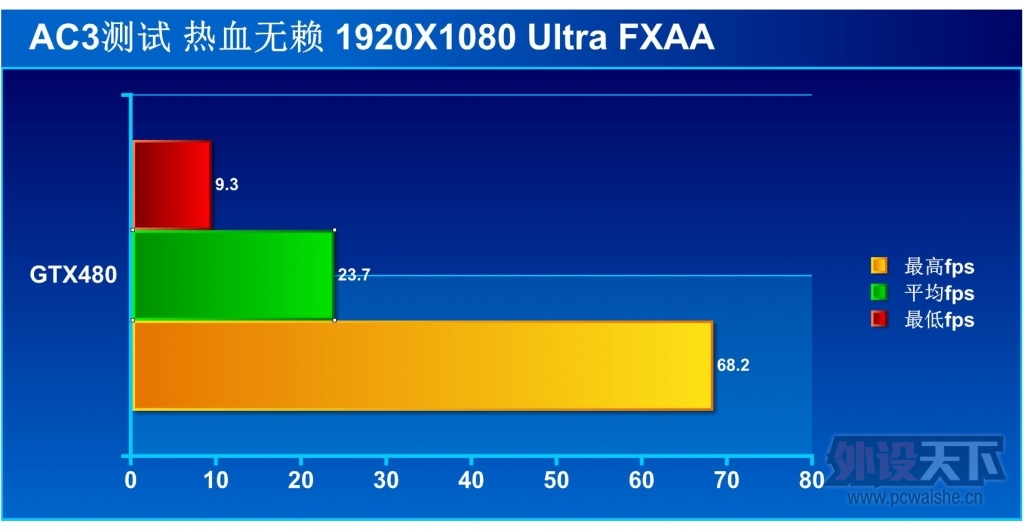

热血无赖该作由United Front Games和Square Enix伦敦工作室共同开发，一场设定在香港都市的开放世界的警察戏码。玩家将以卧底警察沈威（Wei Shen）体验游戏，攻入敌人内部，毁灭全球最顽劣的犯罪团伙。情感元素包含了忠诚与背叛，Wei Shen从攻入敌人核心后开始探寻他自己的动机

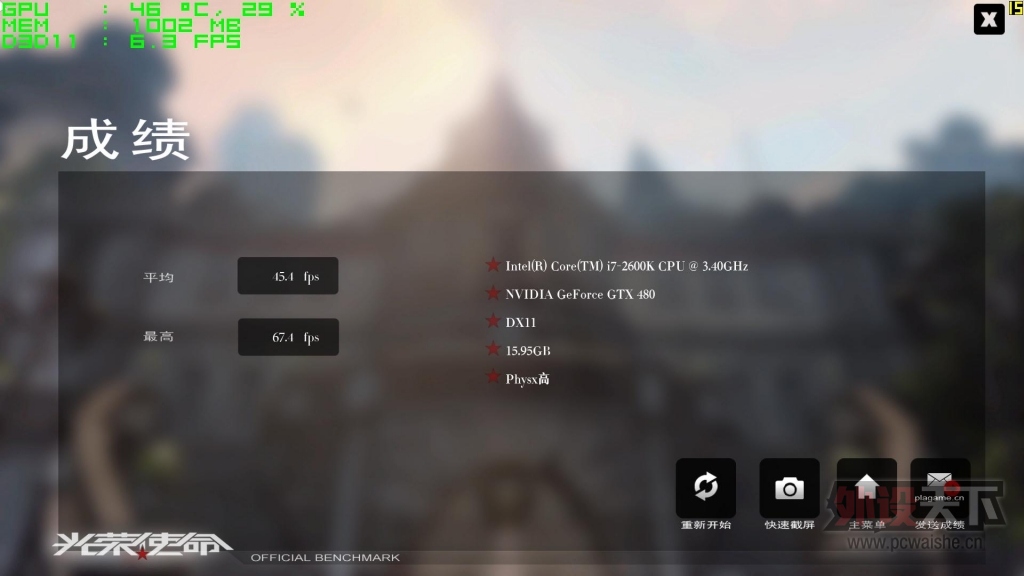

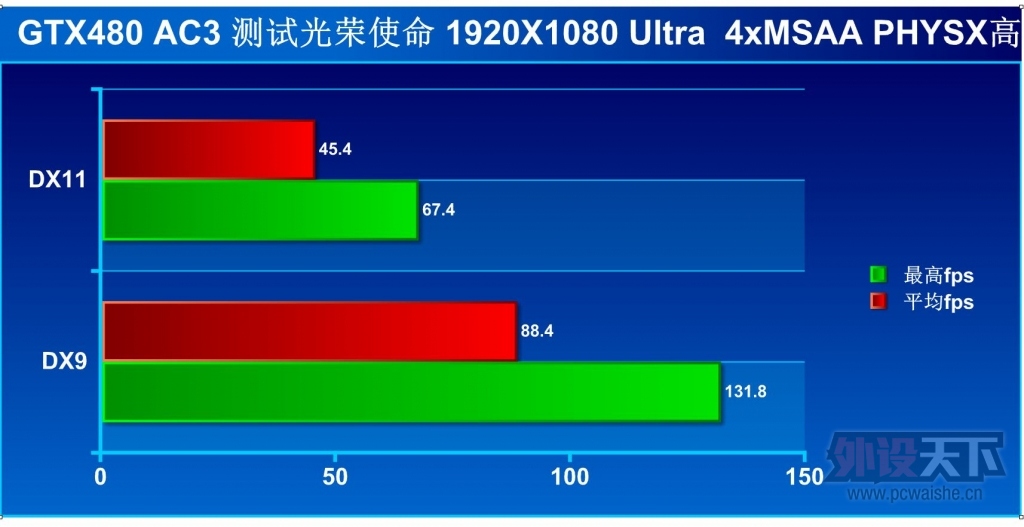

《光荣使命》这款游戏以一名战士的军营生活为背景，以参加代号为“光荣使命”的大型实兵对抗演习为主线，分三个模块，涵盖军事、政治、后装基础知识。

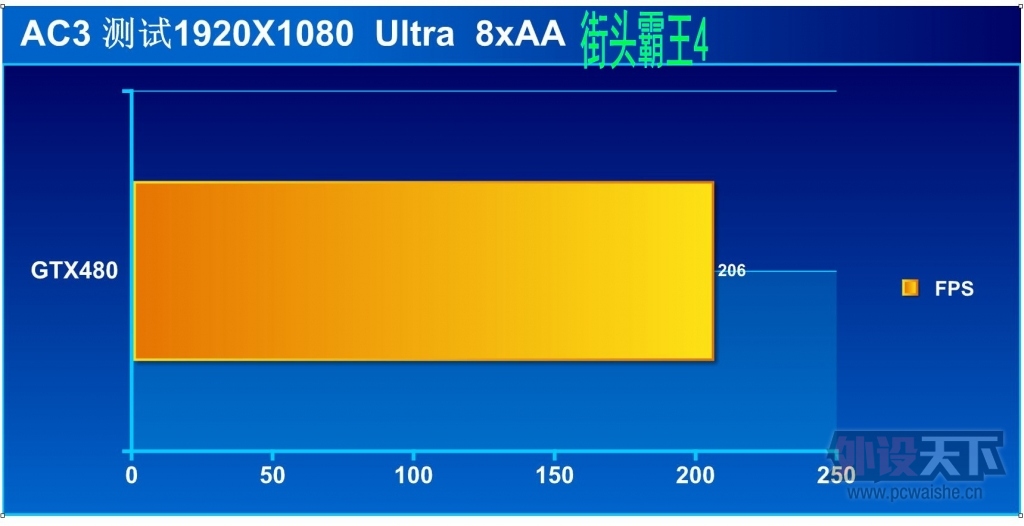

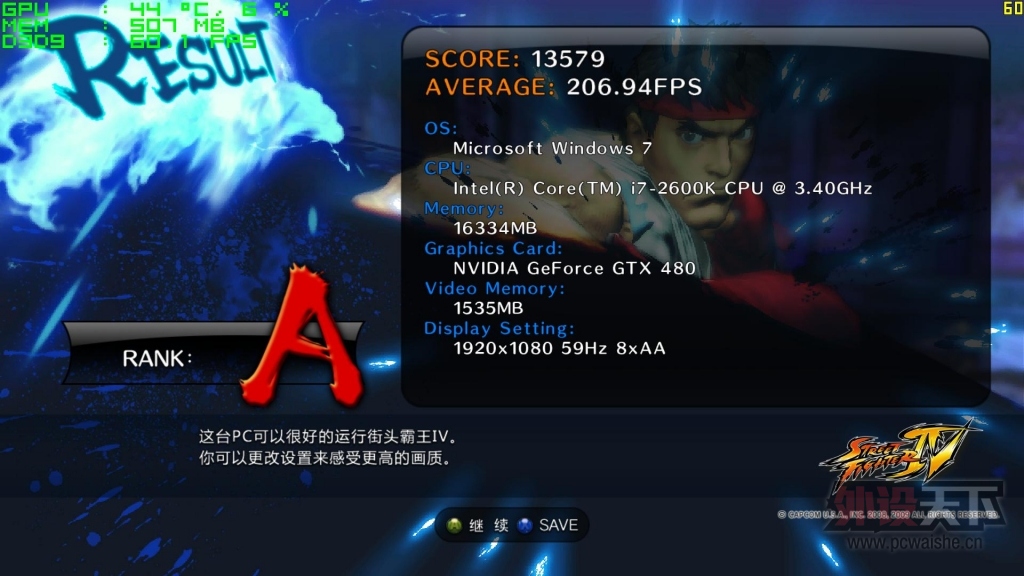

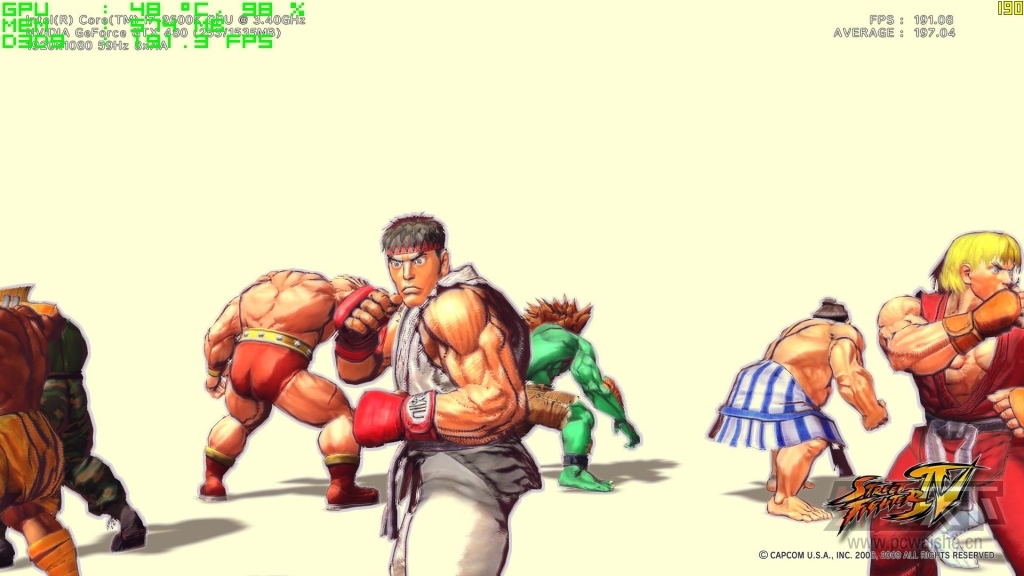

街头霸王4
由CAPCOM负责开发的格斗游戏《街头霸王4》（Street Fighter 4）已经发售，本作将承袭系列作传统2D玩法，并采用最新的3D绘图技术，以更华丽的方式重现原作独特的2D绘图风格，更多绚丽动作，展现街霸独有的风格。

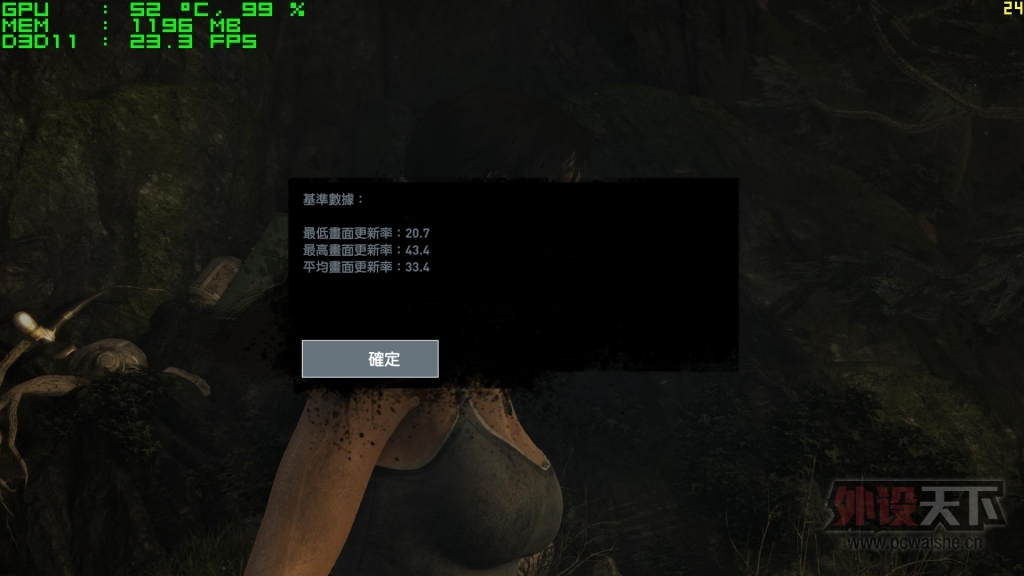

《古墓丽影》新作将讲述劳拉的首次冒险之旅，主角劳拉·克劳馥的年龄被设定在21岁，那时的她还只是一名刚出茅庐的新人，经验欠缺。随着游戏剧情的发展，玩家将与劳拉共同成长，获得新的武器和道具并习得新技能。在冒险的小岛上，玩家可以在营地对道具进行组合











《狙击精英》是狙击类游戏《狙击精英》的续作。本作将是最真实的二战狙击类游戏。玩家需要在二战战场上执行一系列潜行暗杀任务，击倒一个又一个纳粹科学家。

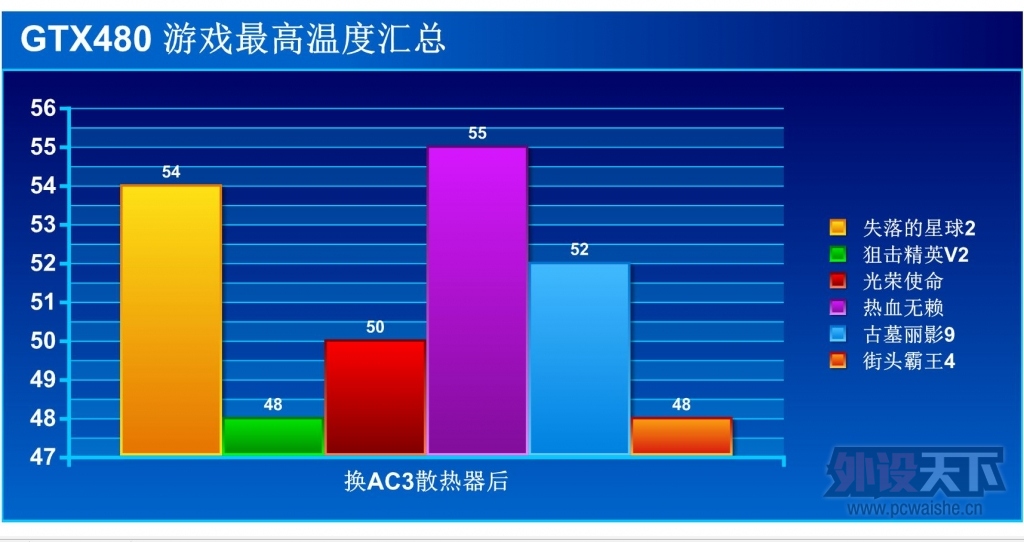

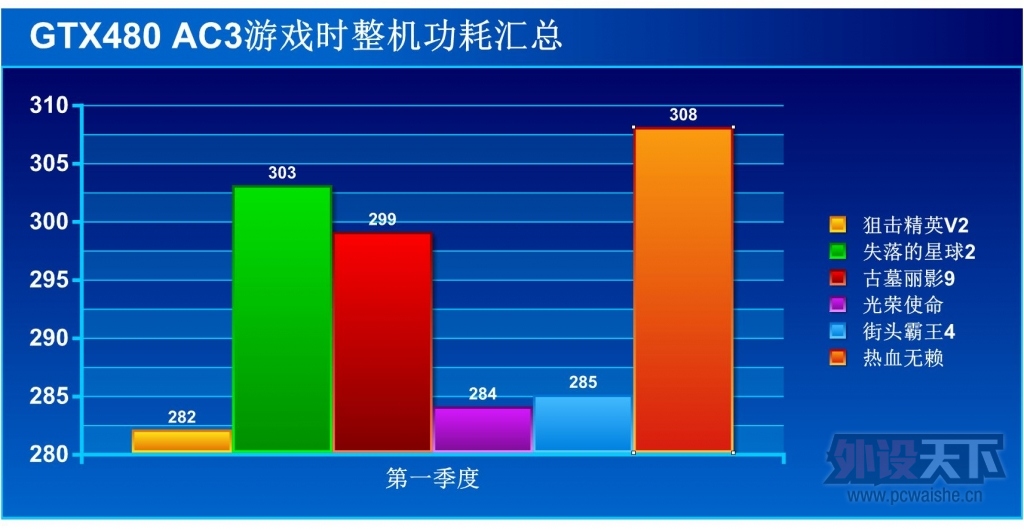

480 ac3游戏时最高温度汇总；






小结；dx9  与dx10游戏对于gtx480还是无压力的.在怎么也是当年的旗舰级的gpu，不过到了dx11游戏特别是一些比较新的大作.480最高特效大都在28-30多fps.虽然还算流畅.不过部分dx11游戏遇到人物比较多的时fps降低的比较厉害或者是降低特效来换取稳定的fps，看来以后的gpu搭配大显存是必须的.过不了多久2g显存也会逐步淘汰，未来的显卡3g-4g显存是最低配了.我们拭目以待吧

光速空间

功耗篇；

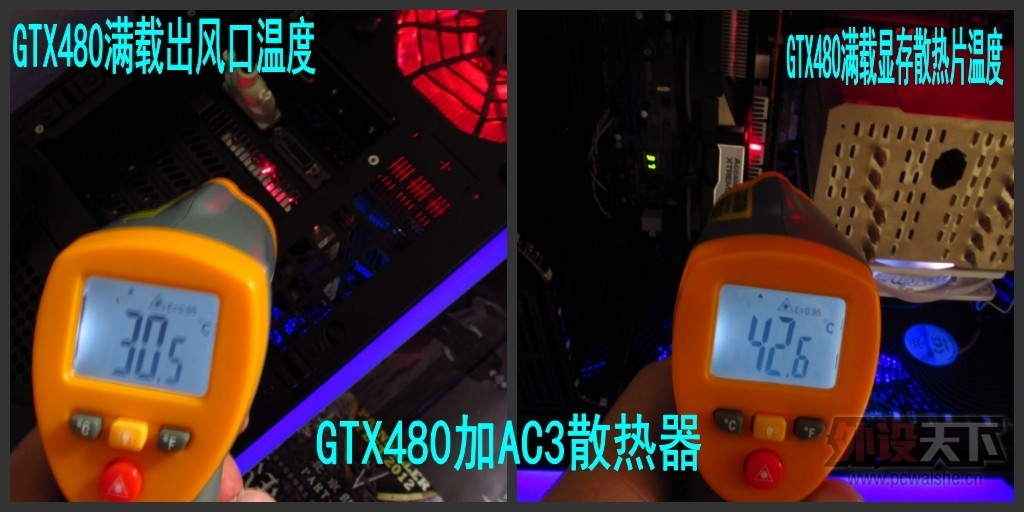

测试工具；功耗仪.噪音仪 .测温枪

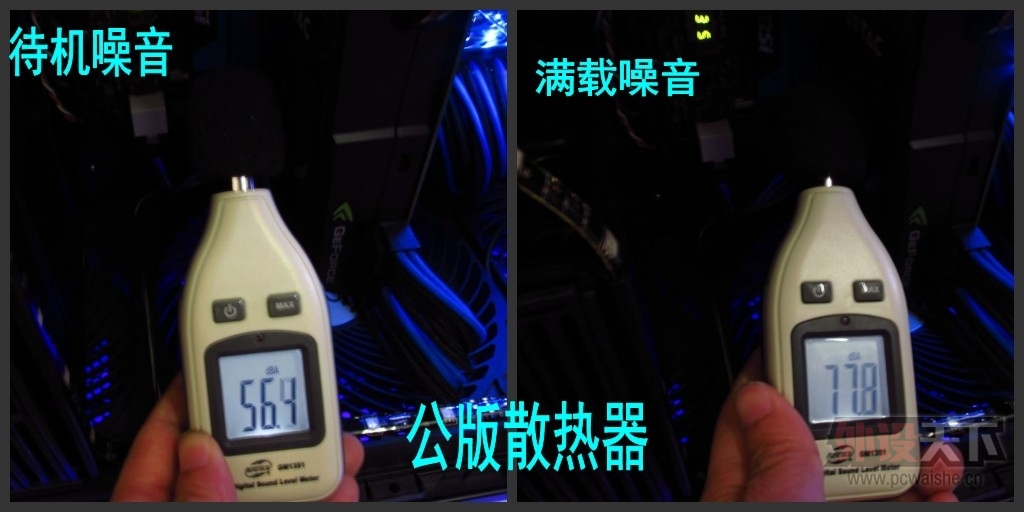

gtx480公版散热器噪音











ac3散热器噪音








图表；

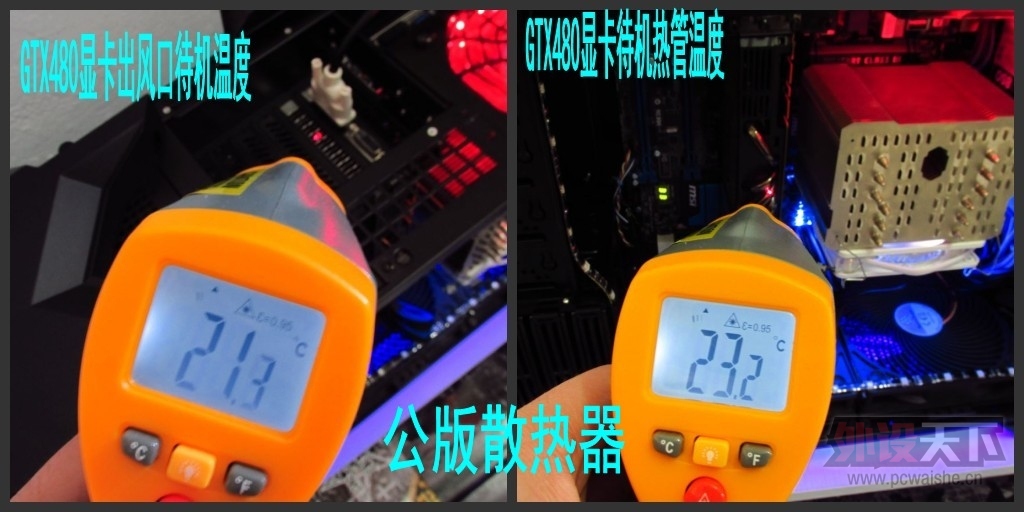

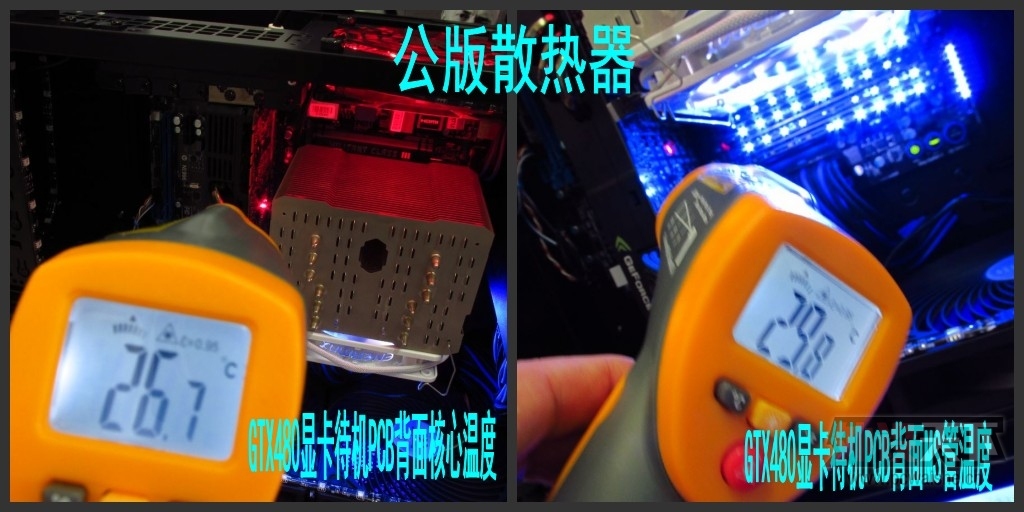

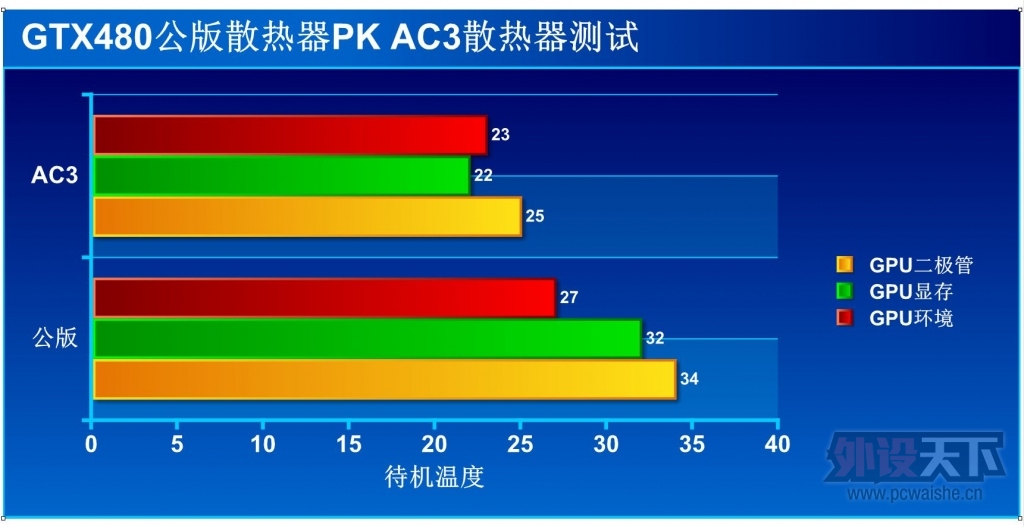

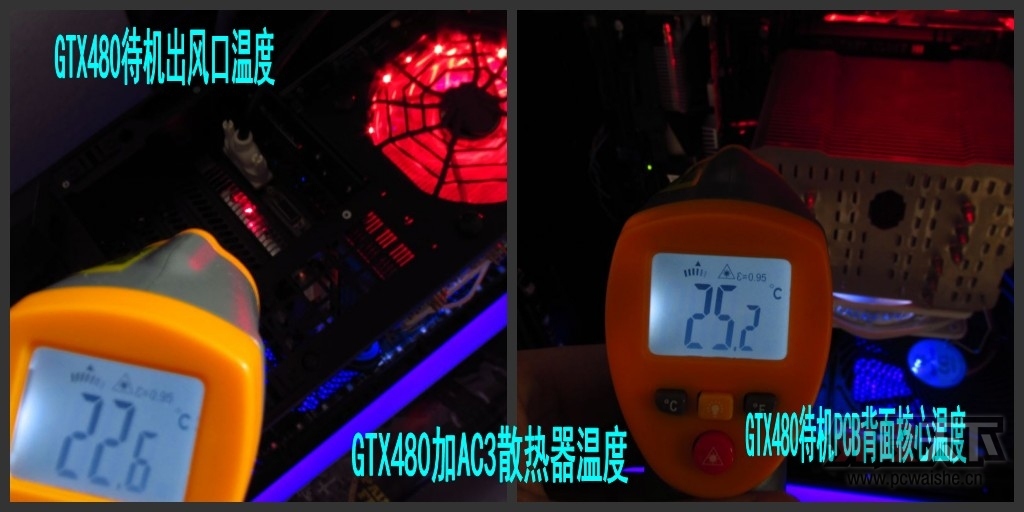

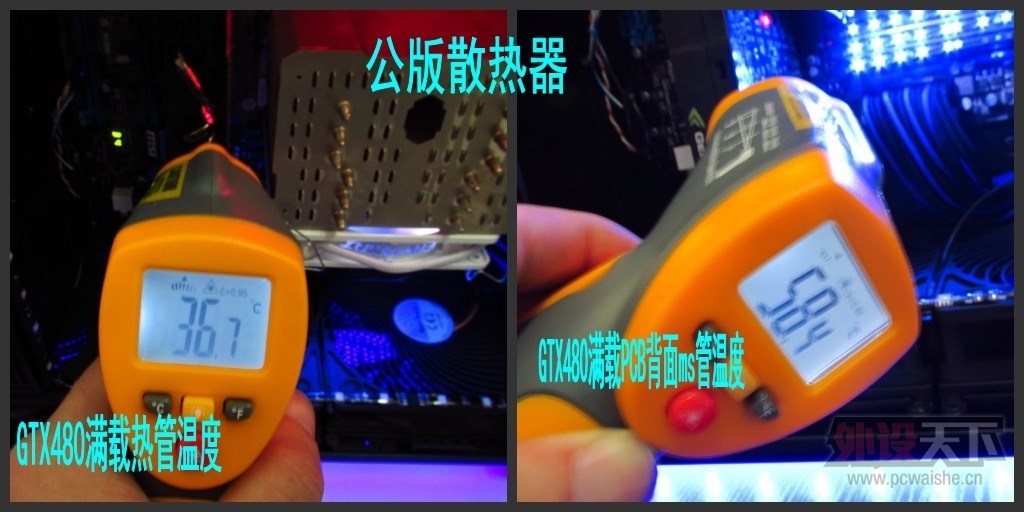

显卡各部件温度待机公版散热器

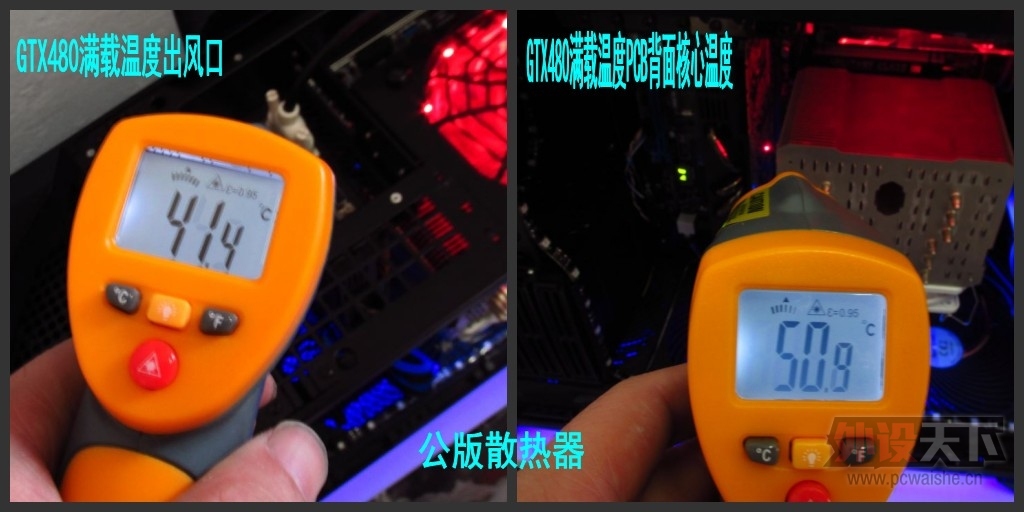

显卡各部件温度满载公版散热器

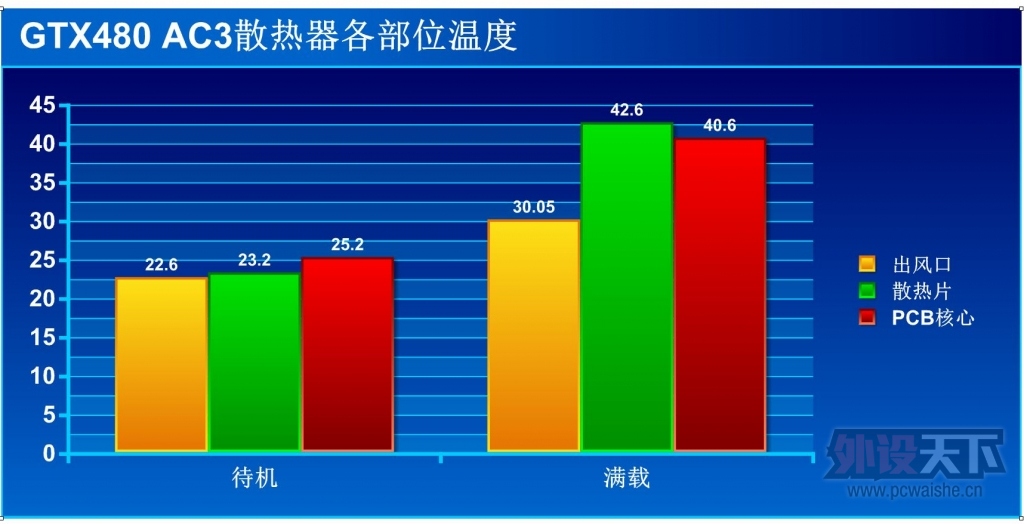

ac3散热器显卡各部件温度待机

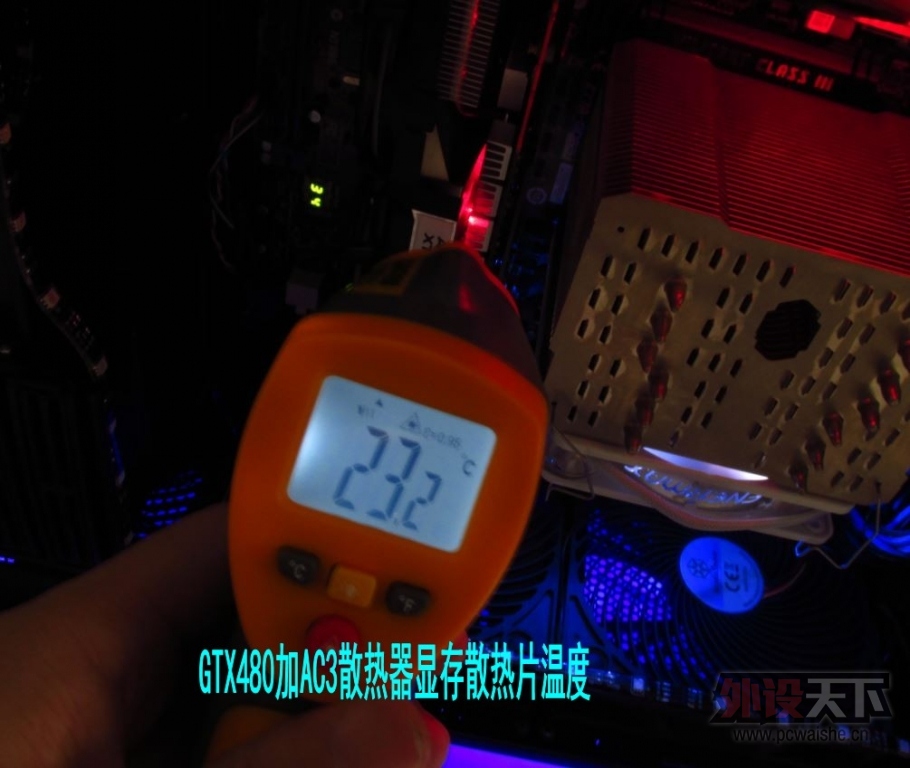

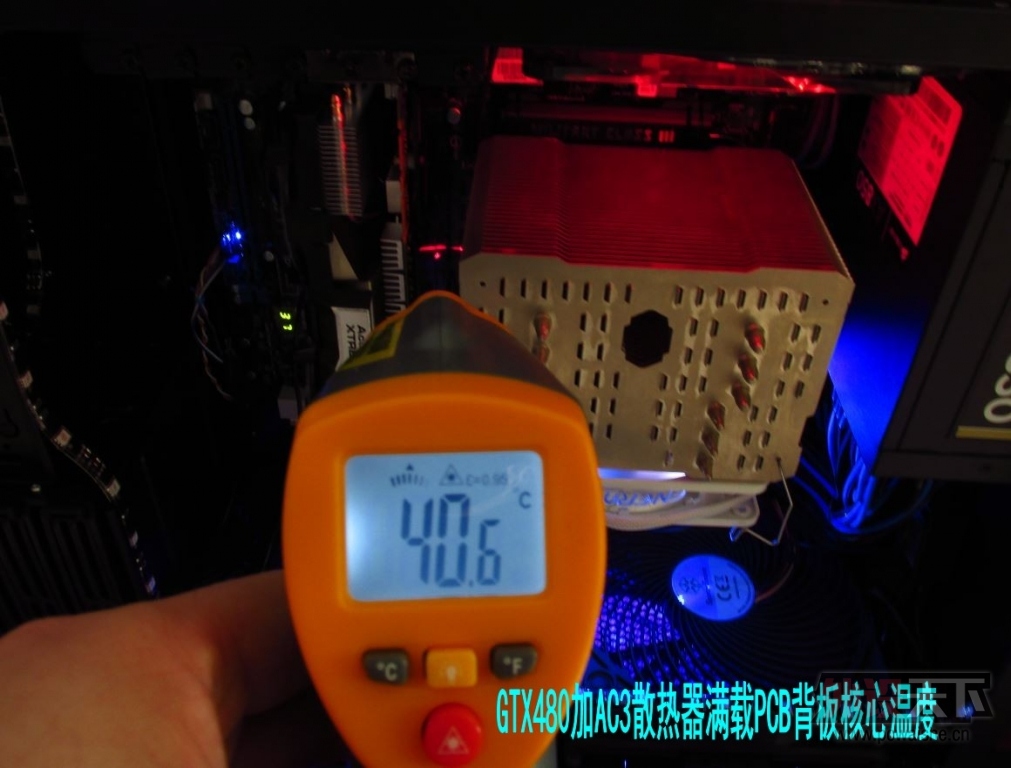

ac3散热器显卡各部件温度满载

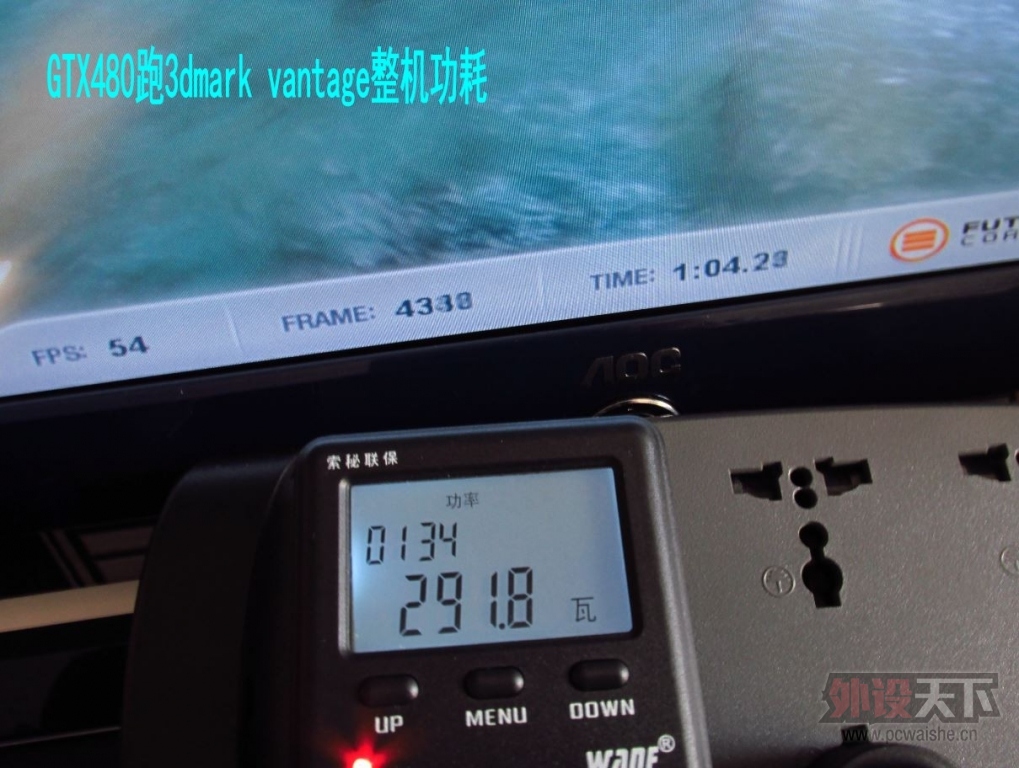

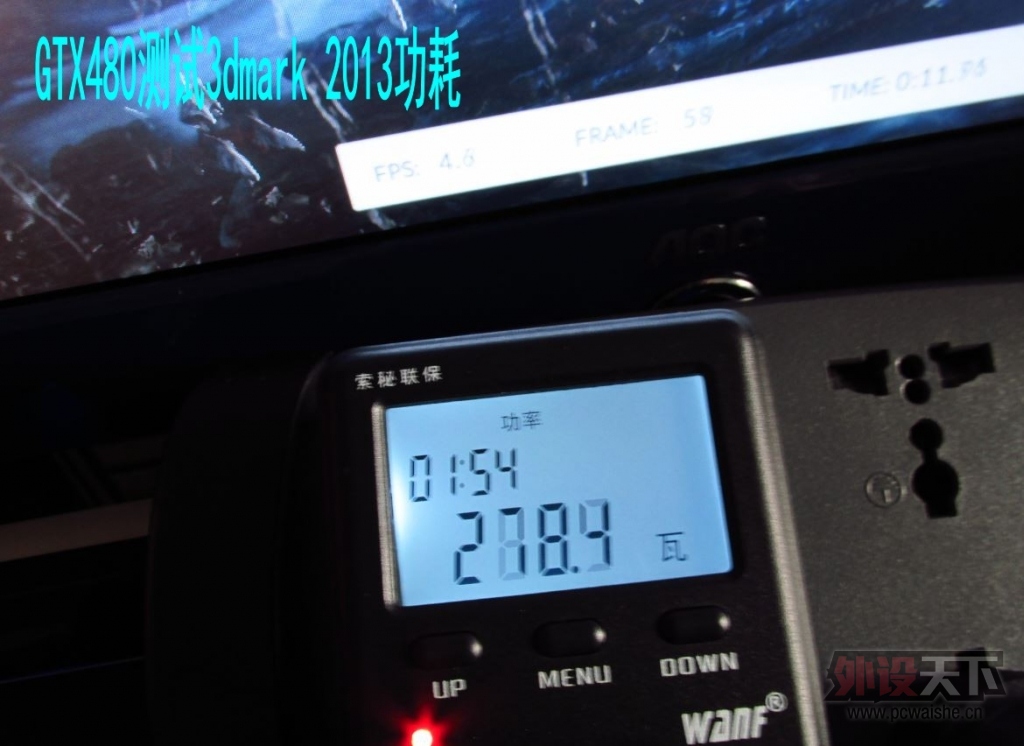

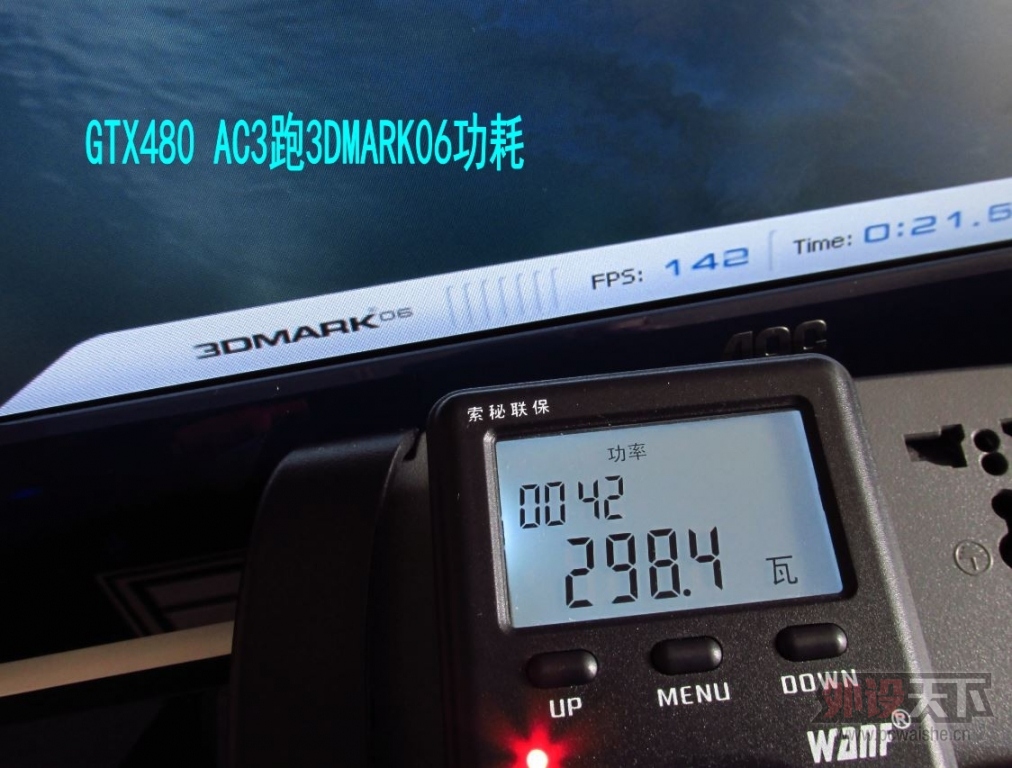

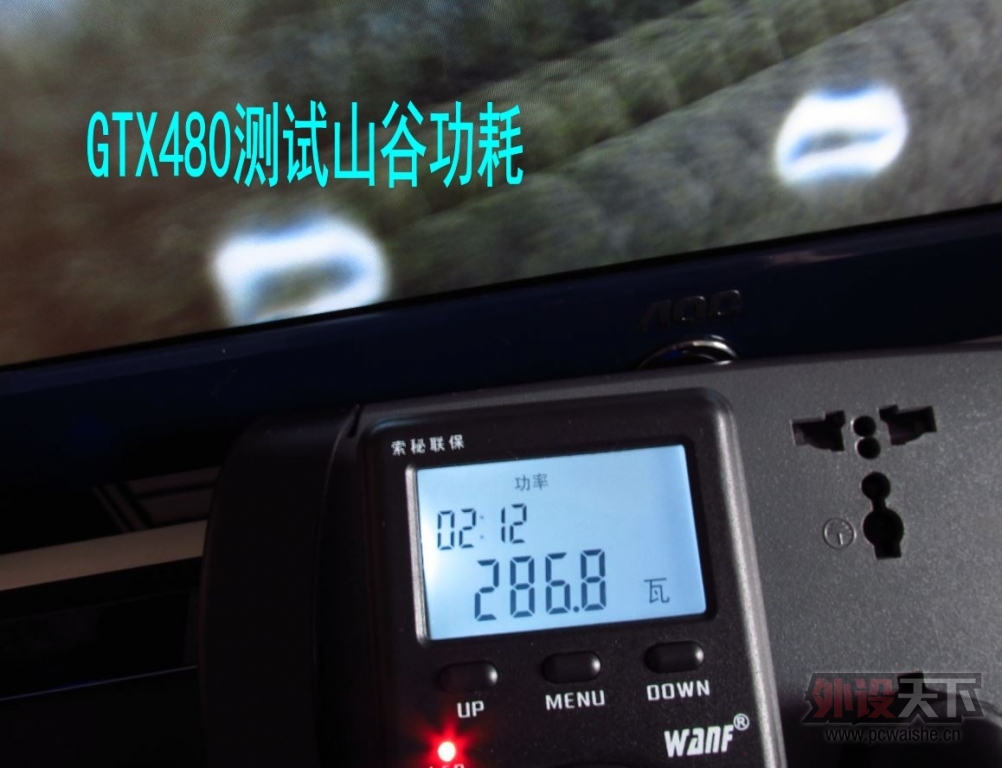

显卡默认频率开机功耗

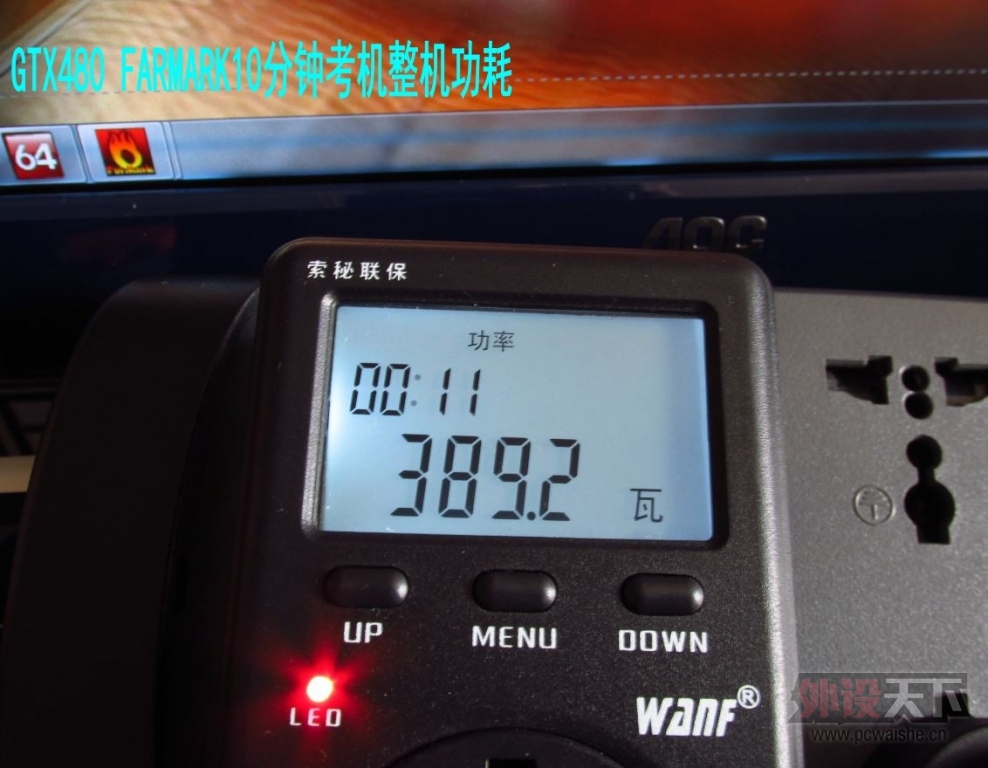

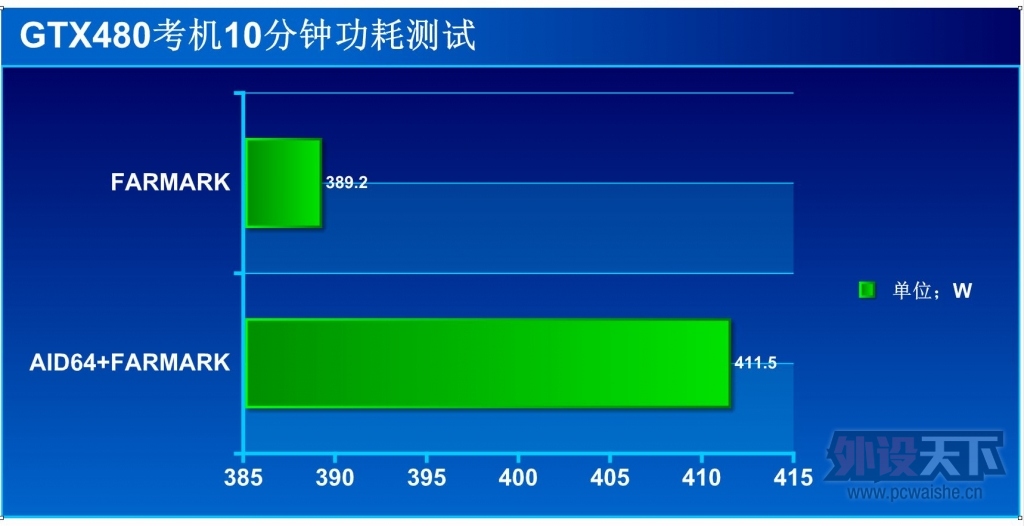

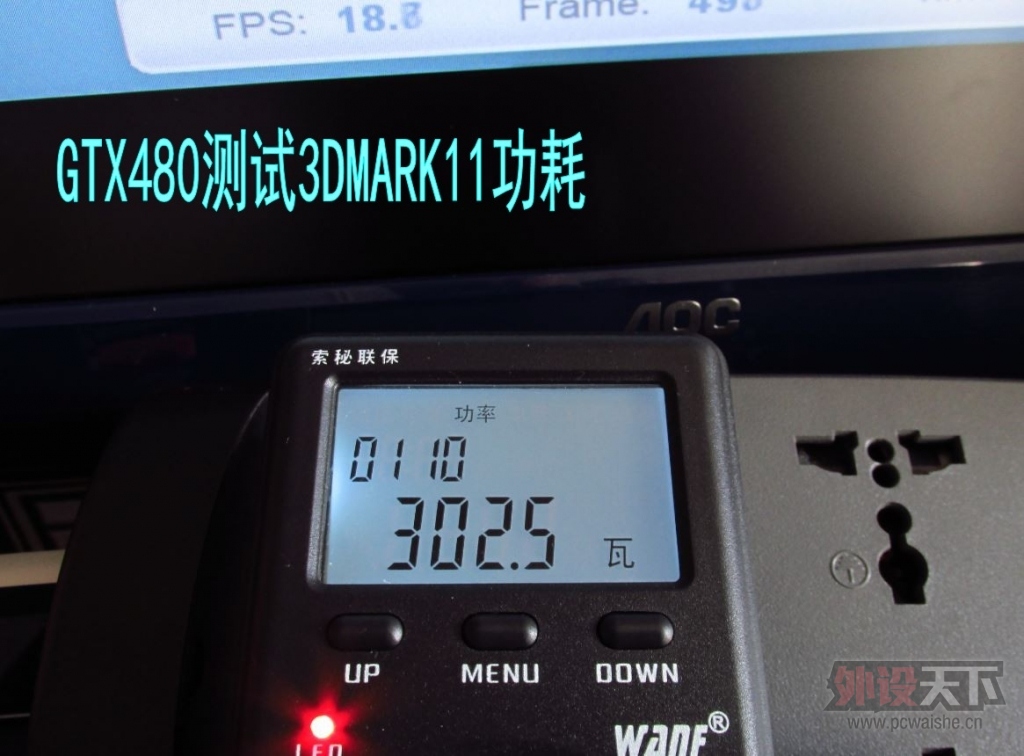

FurMark考机整机功耗

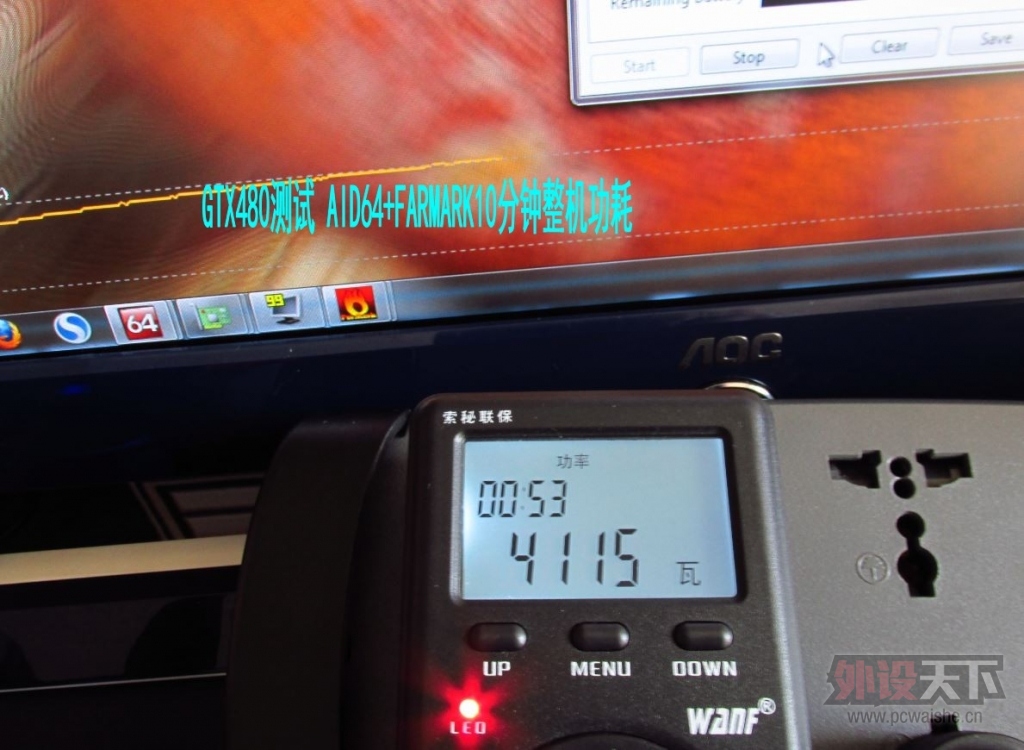

FurMark+aid64考机功耗

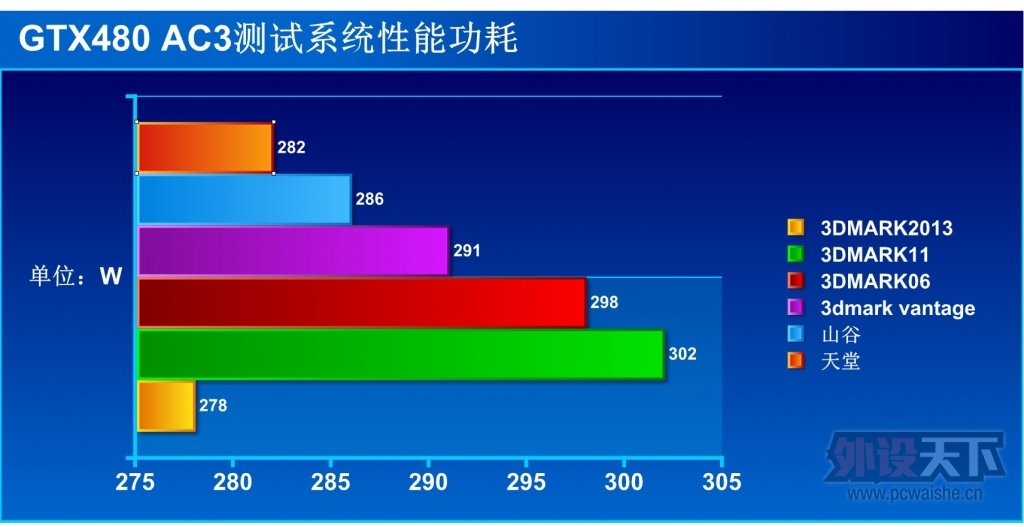

图表；














小结；

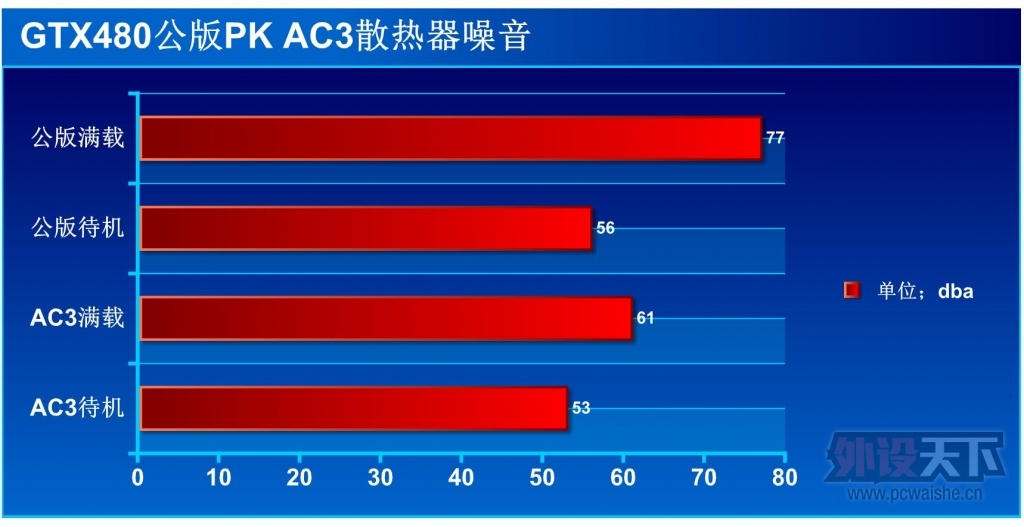

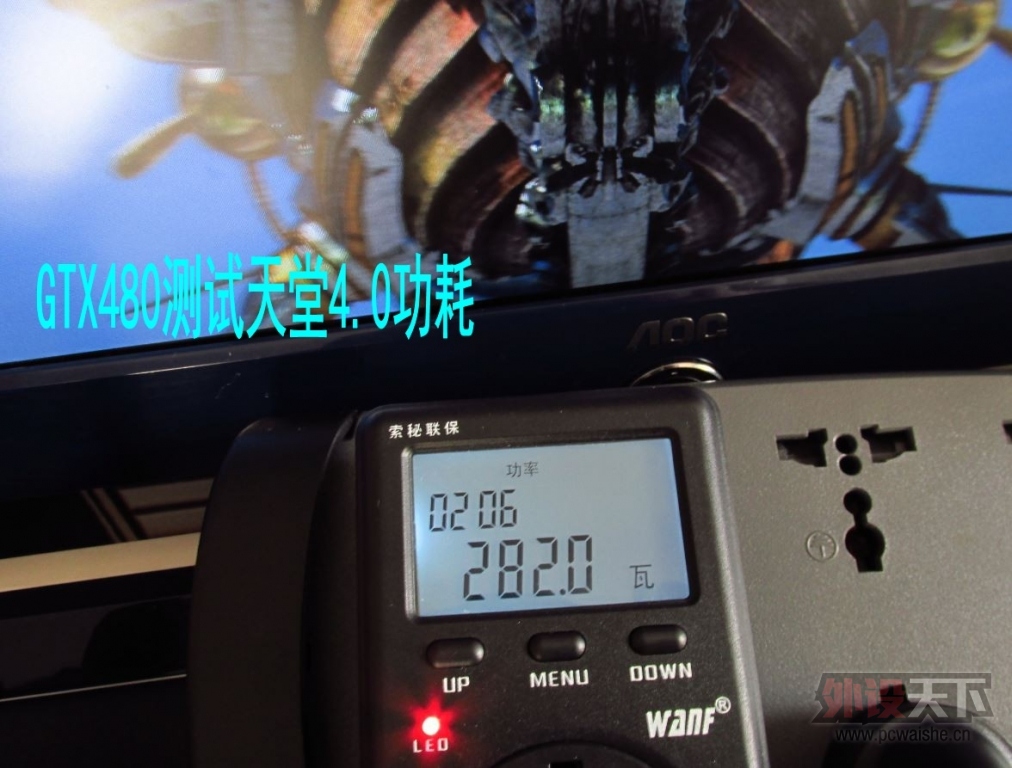

           噪音方面ac3完胜公版方案.这也是意料之中的事.毕竟ac3才2000转.而公版风扇满载4000-5000转的速度噪音小才奇怪.现在厂商基本抛弃涡轮风扇的使用.逐渐被离心力风扇替代.噪音小上不少.480的功耗相当于现在的泰坦的高度.不过性能比不上后者.游戏基本保持在290-300w左右.待机也比700系列的功耗多出30多w来.果然是高功耗高发热量高噪音.3高啊.因为测试采用的是32nm的i7 2600k所以比其他网站当时评测时45nm的i7低上40w.所以480tdp设计是300w，其实考机时还是超出tdp一些.总体来说gtx480功耗相对于700系列是高了一些，不过还是可以接受的

光速空间

超频篇；





看看480风冷极限频率是多少.同时加核心频率.电压拉倒最高.着色器与显存小幅提升

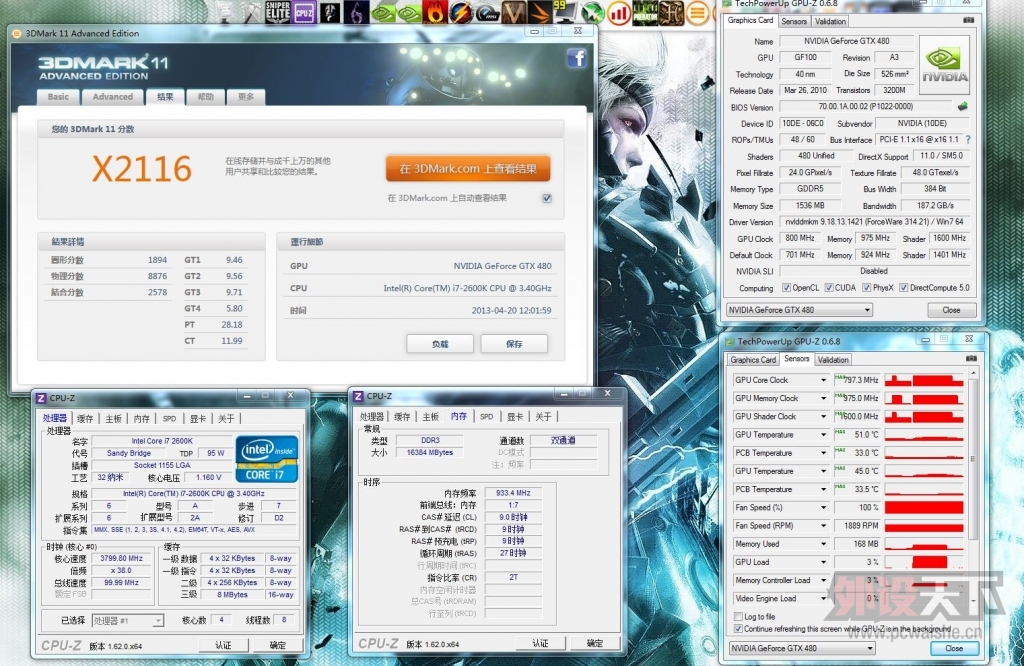

3dmark11 x挡 核心800mhz，这就是gtx580的性能啊

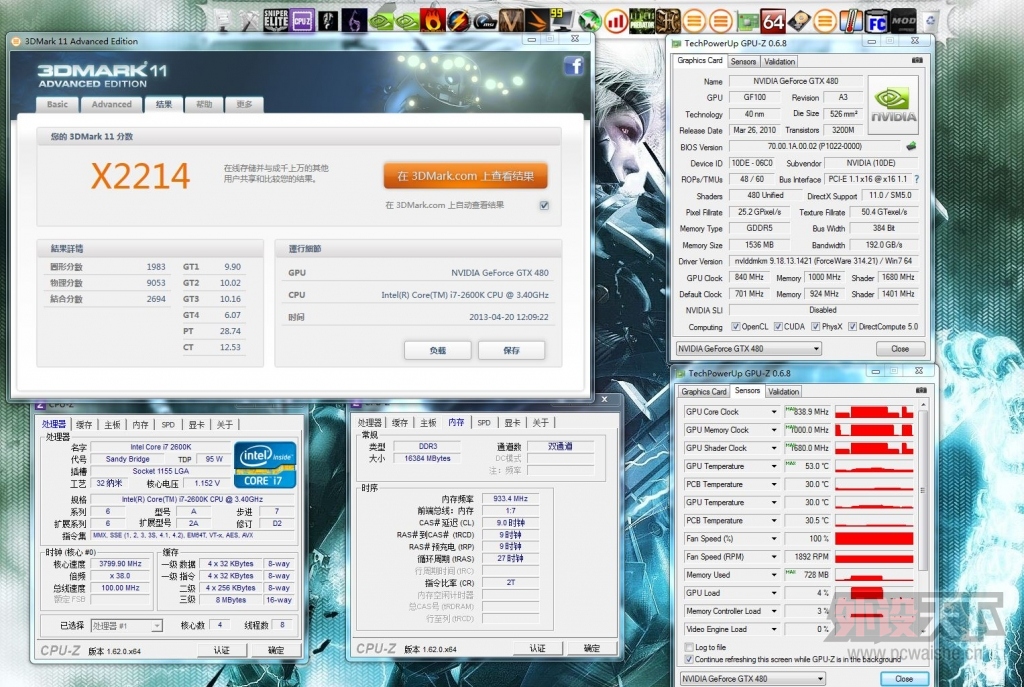

3dmark11 x挡 核心840mhz

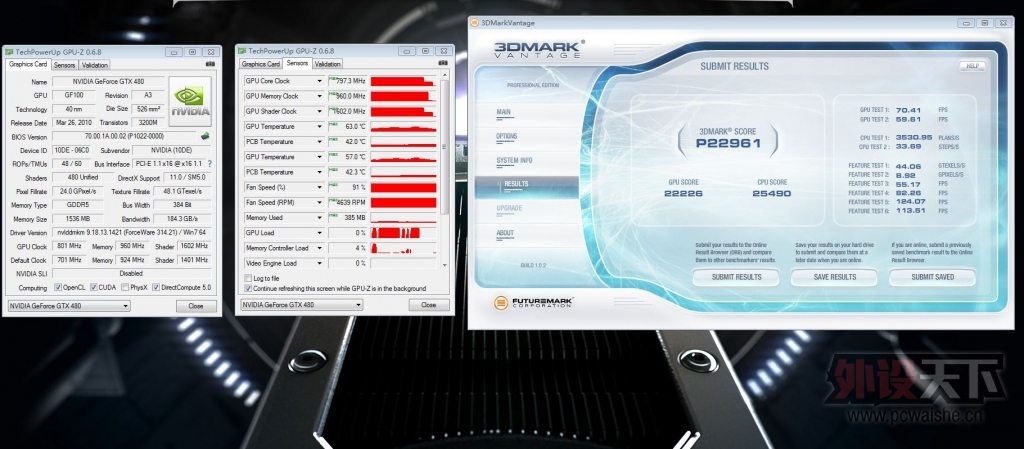

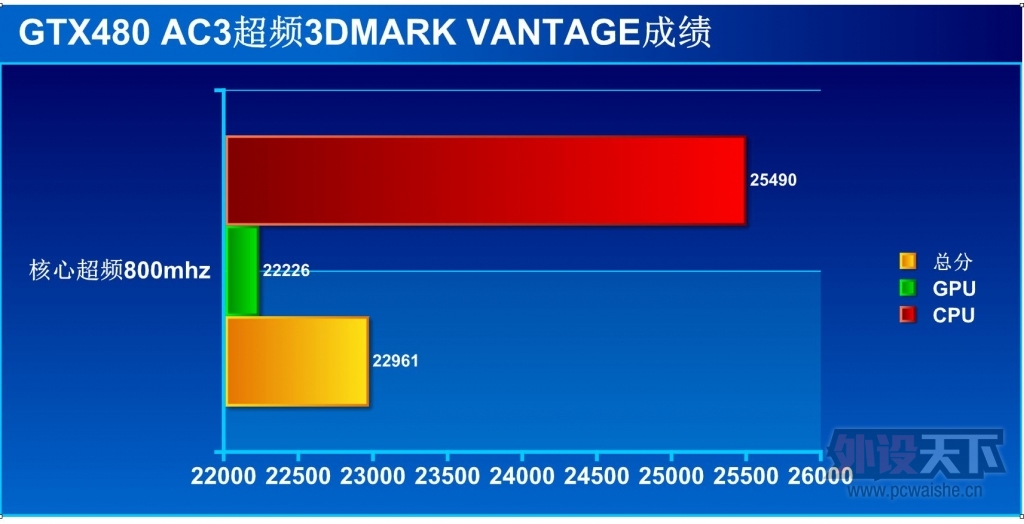

3dmark vantage  P挡 核心800











3dmark11 x挡  核心最高855mhz









图表；

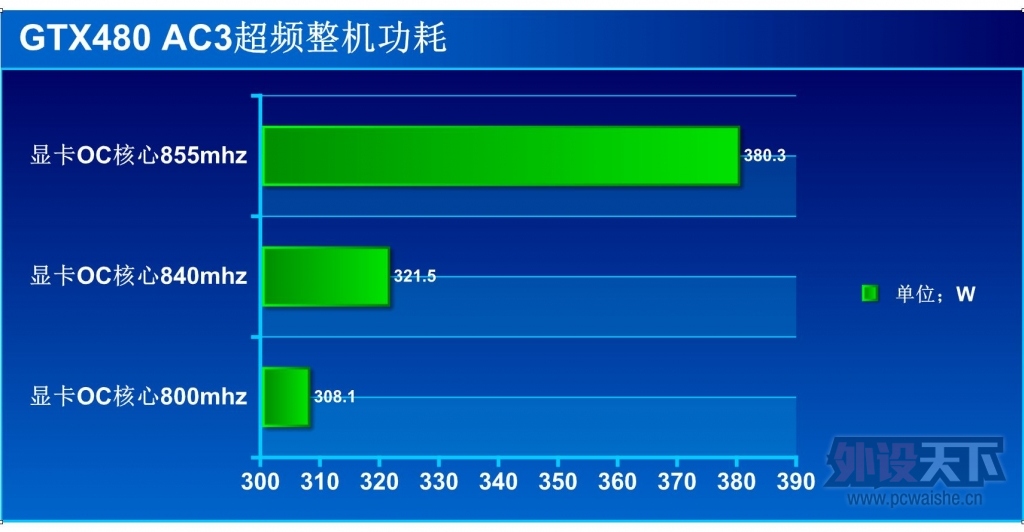

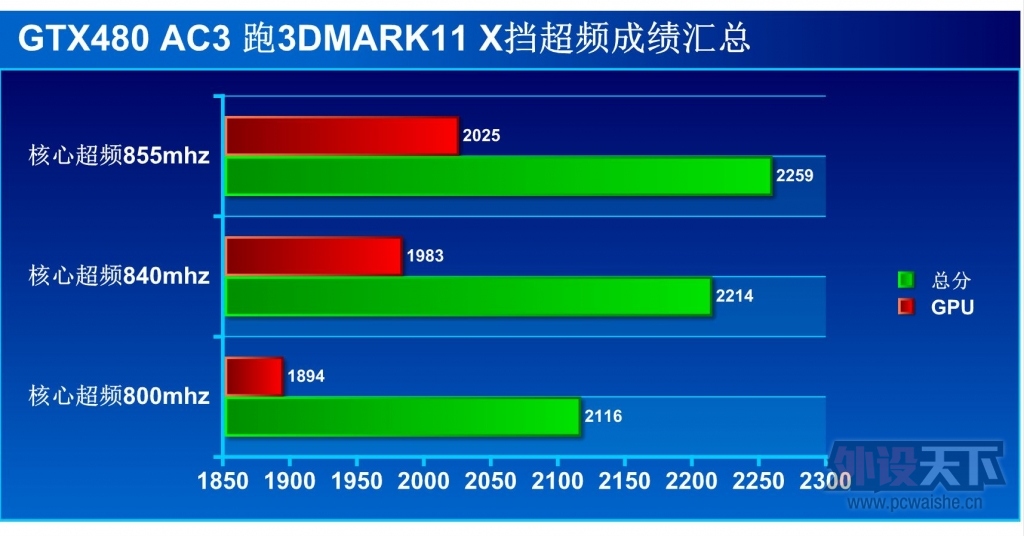

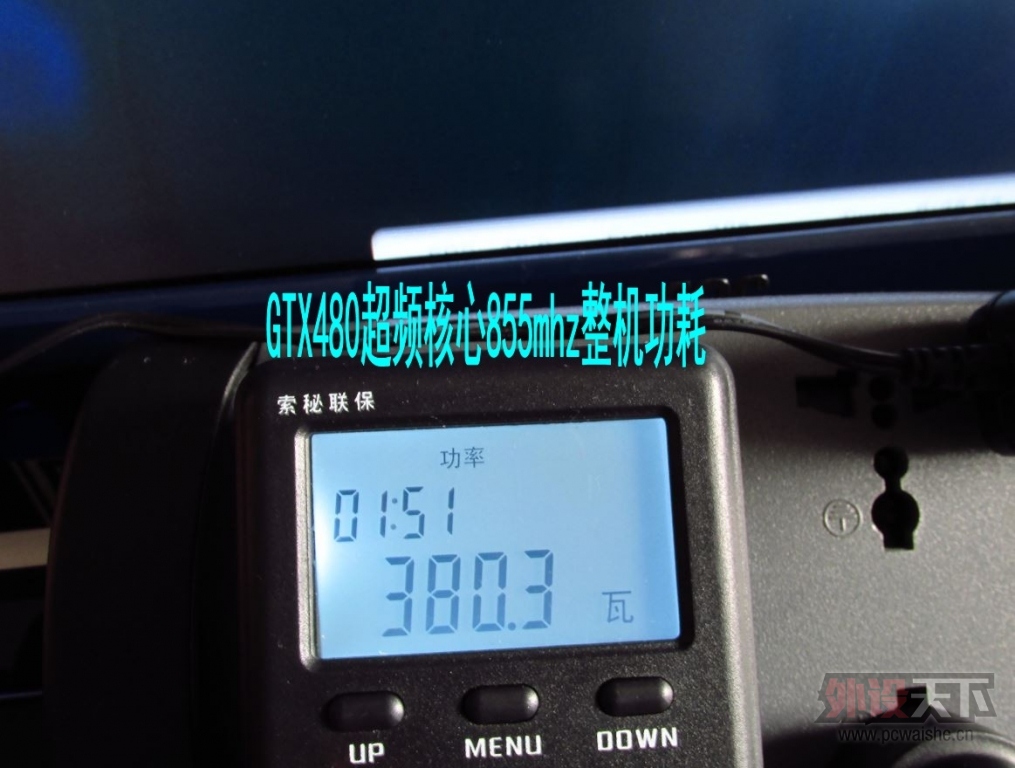

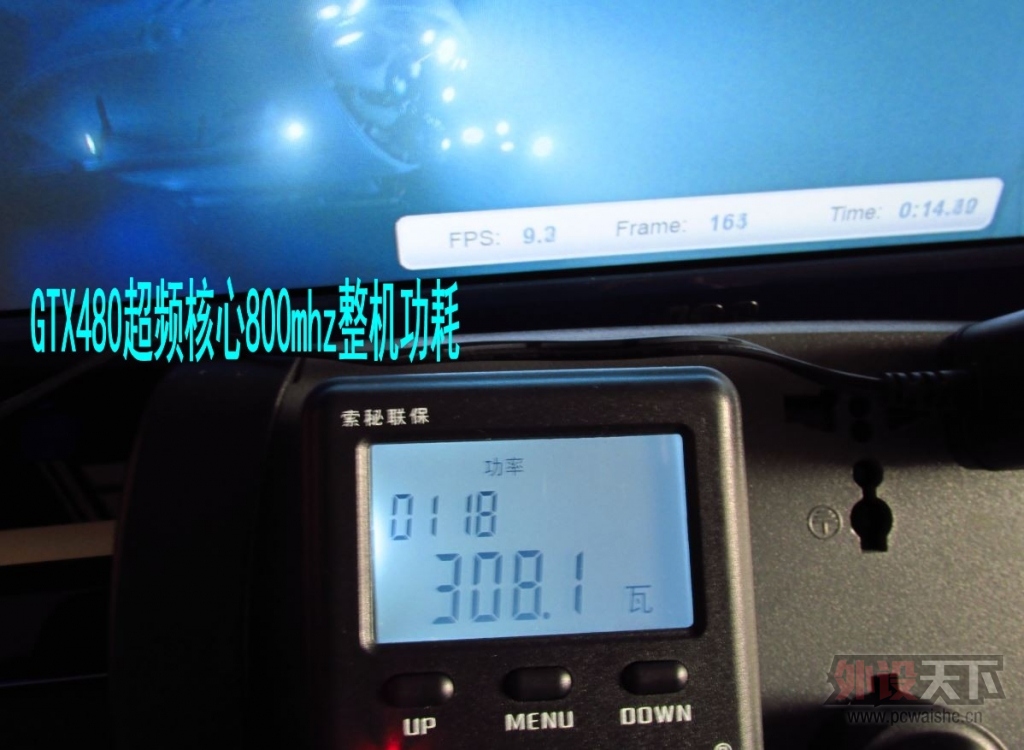

超频功耗图表汇总；





















小结；GTX480手里这块体质比较一般.只能到855mhz.看到有超到900mhz的.这还是用ac3散热器测得的.看来散热器在强悍，gpu核心体质差冲击高频率也没用













总结；
          想当年gtx480也是卡皇的位置.不过现在已经改朝换代了.老人家是心有余而力不足.所以gpu性能的好与坏不是频率高显存大就行的.还是要厂商不停的更新架构与制程交替才行.才能给硬件玩家源源不断的提供爱不释手的手中武器gpu.这次测试到不是看480的性能.性能在强也是2-3年前的产物.主要是ac3会把480这个狂热的火蛇压到多么的低温.测试完还是比较满意的.不借助机箱风道的力量.能把480压到75度.而且兼顾其他元器件这样不光是温度跟着降低.噪音也得到解决.PCB温度越低对于硬件延长是有好处的.70+的温度只在farmark残酷考机时才能达到如此高的温度.正常ac3  480游戏时只有50多度.难道我们能说这不是ac3的功劳吗.虽然ac3细节做工粗糙了一些.但是散热效率没的说.480超频时也不过61度这是用ac3的效果.用公版散热器死机是必须的.以后ac3一代是不会在有了.厂商彻底停产了.替代品是ac3  2代.tb有山寨货的ac3所谓3代.那根本就不是ac的正品，不过是南方厂商的仿冒品.散热器虽说是散热效率应该排第一.不过在我看来，外观好看与否也是重要的一个指标.
