入手了一个【实达终端机械键盘】。。。折腾过程【2014-10-23】更新。。。

hopol · 发表于 2014-10-19 08:38

本帖最后由 hopol 于 2014-10-24 02:42 编辑

首先借用论坛的几张图片

+++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++

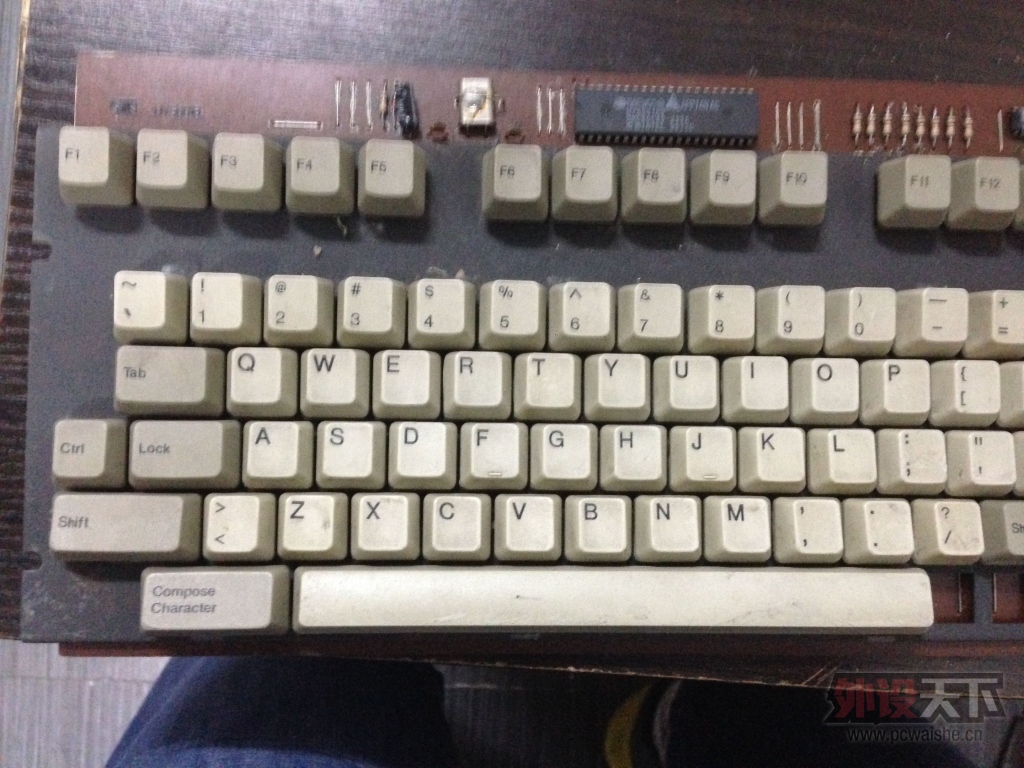

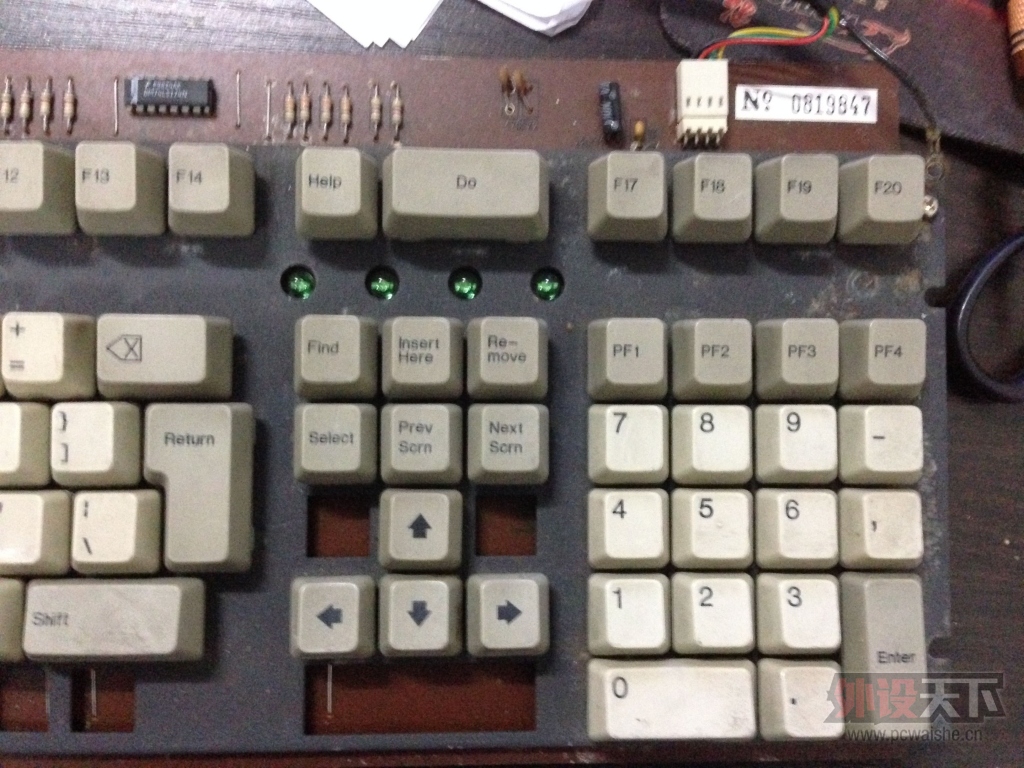

自己也拍了几张

++++++++++++++++++++++++++++++++++++++++++++++

由于是剪线键盘，还没有接 PS2 不知道能不能在 PC机上用。

看到论坛的旧贴，貌似这款键盘不能直接在PC机上用。

如果要折腾不知道走什么方向。。。。有没有大神知道的告诉我。。。。

+++++++++++++++++++++++++++++++++++++++++++++++

2014.10.20

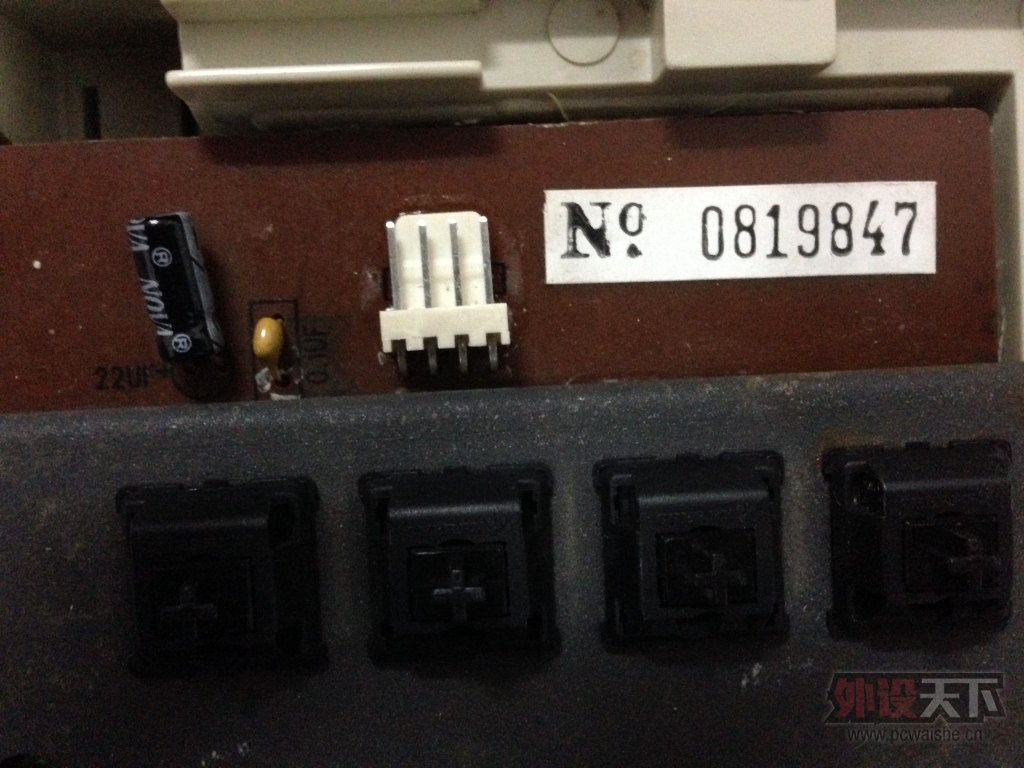

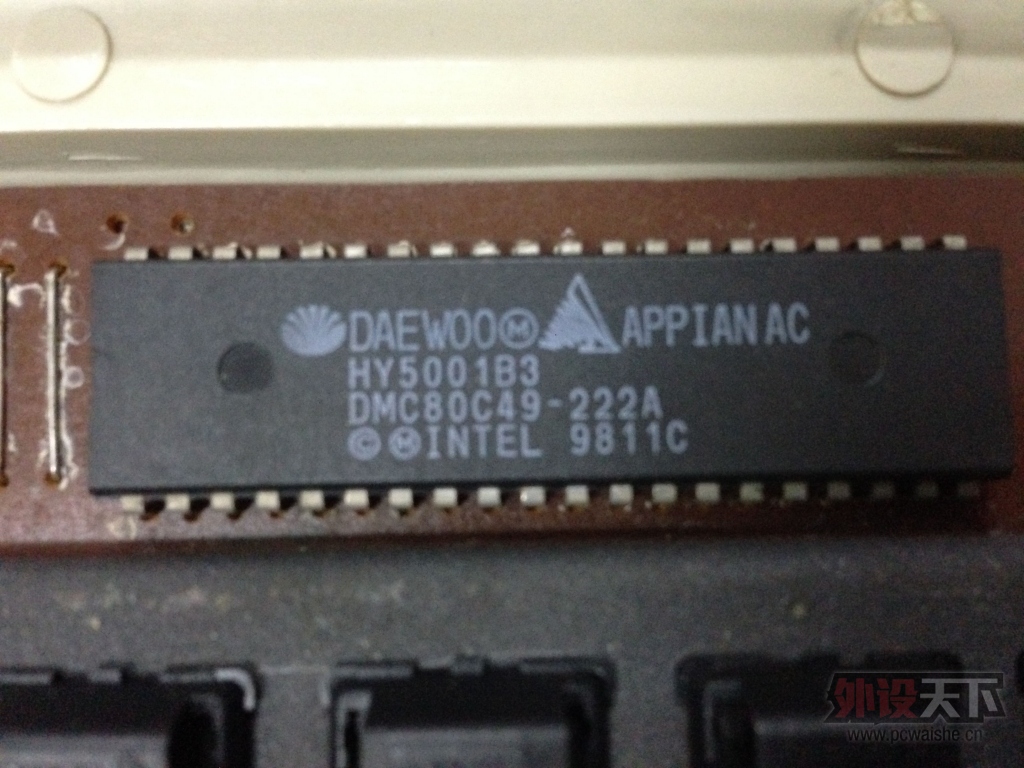

今天看完这个键盘的线路板，开始准备找个薄膜键盘的主控来换上就算了，后发现要飞线。。。。。

反正都是飞线了，一步到位。上 X宝入个优联 K 230 按照它的线路图飞线算了。至少是个无线嘛。

等我的 K230 回来就着手开工。明天拆轴咯。

还有我是准备用纯铜网线来飞线，不知道效果如何第一次飞。还是学别人入点｛7芯镀银四氟乙烯透明高温线｝

求分析。
+++++++++++++++++++++++++++++++++++++++++++++++

2014.10.21

今天拆了轴轴一点灰尘都没有中间过程忘记照相了囧。。。

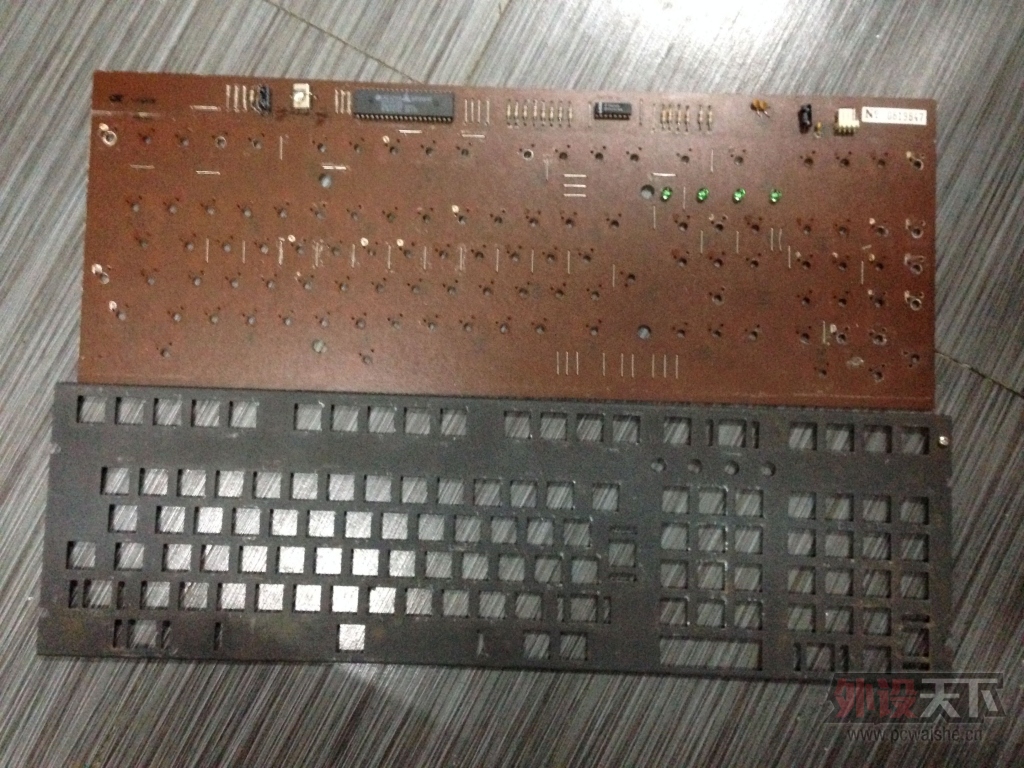

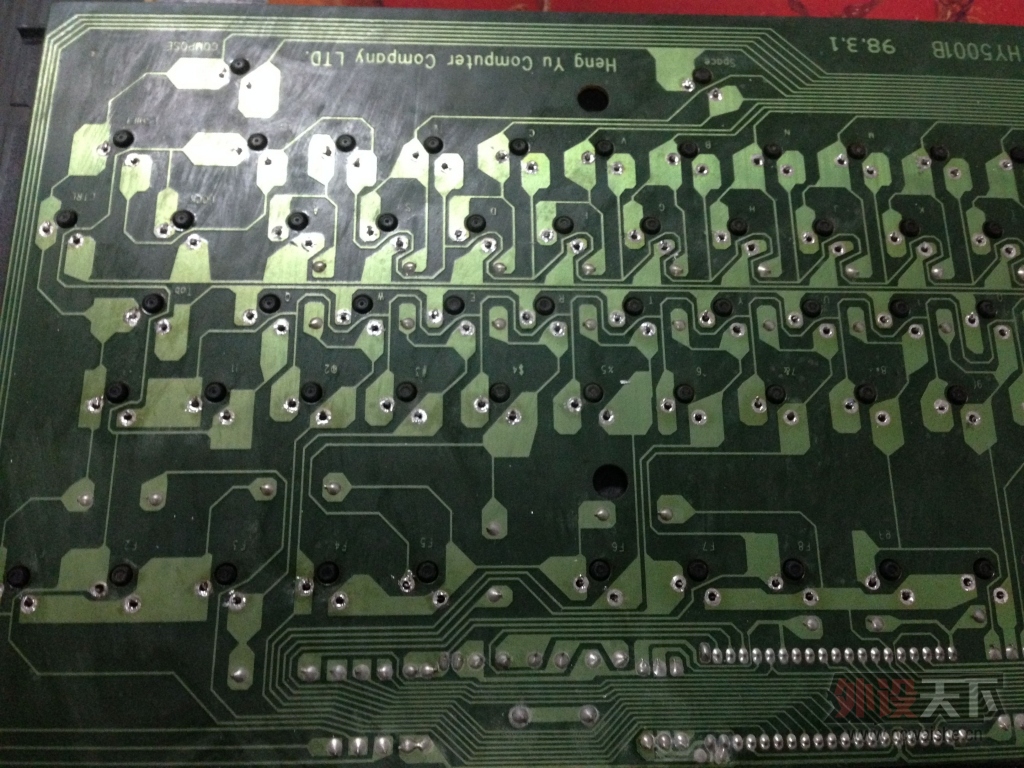

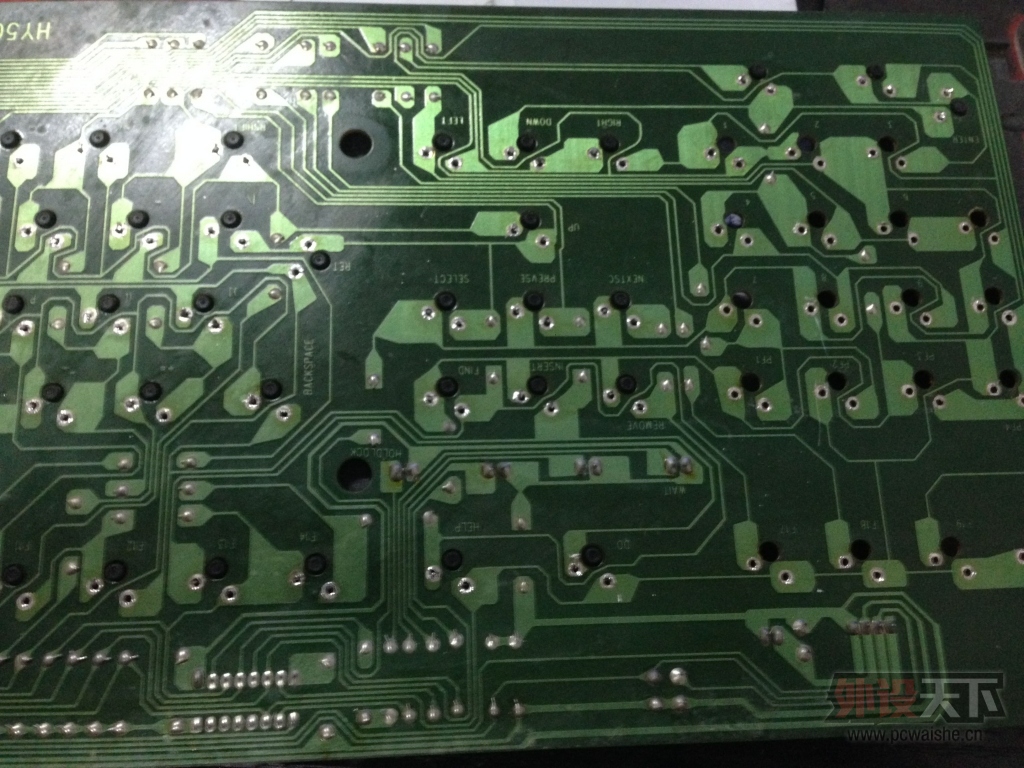

上两张 PCB 拆轴时候的照的

PCB 板没用了暂时不知道如何处理。。。

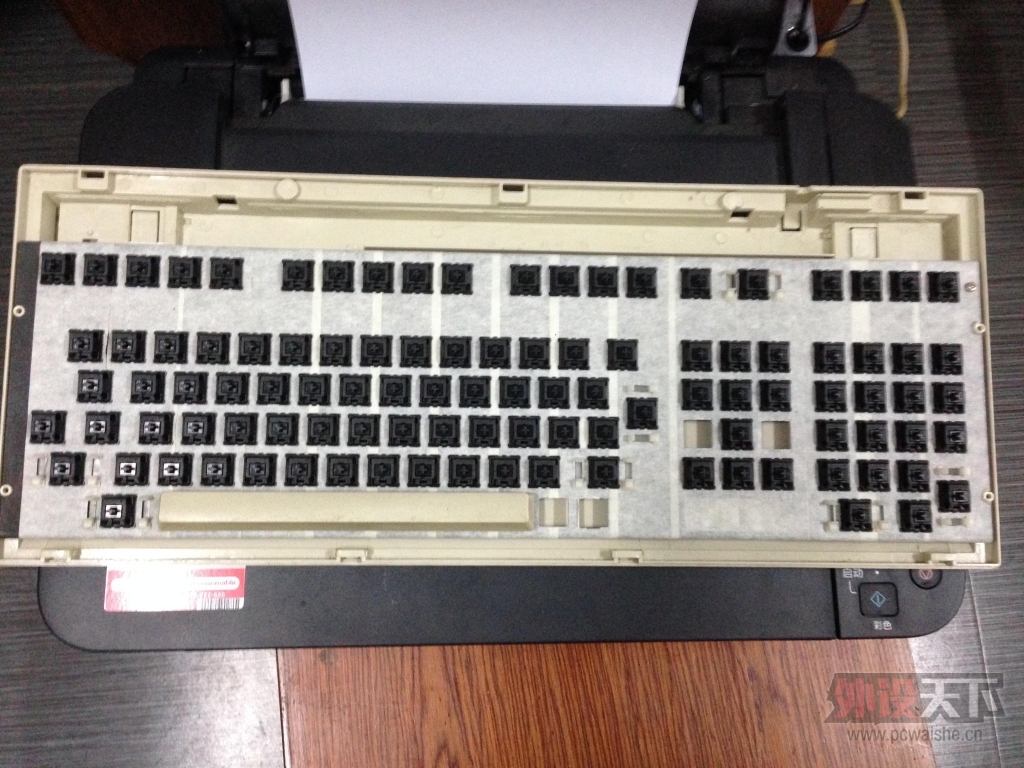

钢板感觉不舒服，手头上又没有碳纤维贴纸，临时用白色纸胶布贴了一下。。。

K230 已经在路上了，不知道什么时候才能拿到手，请问哪位大神手头上有 K230 胶膜，给我发个图。

让我想看看线要怎么走。。。。。。。。。。。。。
-----------------------------------------------------------------------------------------------

感谢 LuckyBird929 给我的矩阵图

-----------------------------------------------------------------------------------------------

2014.10.23

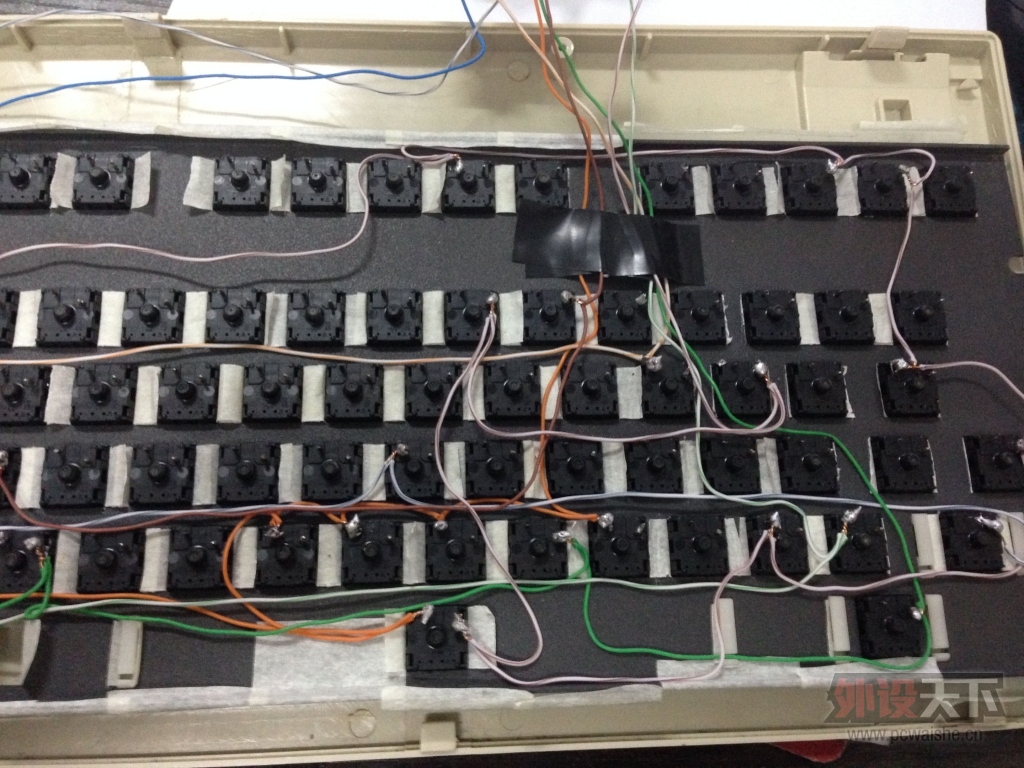

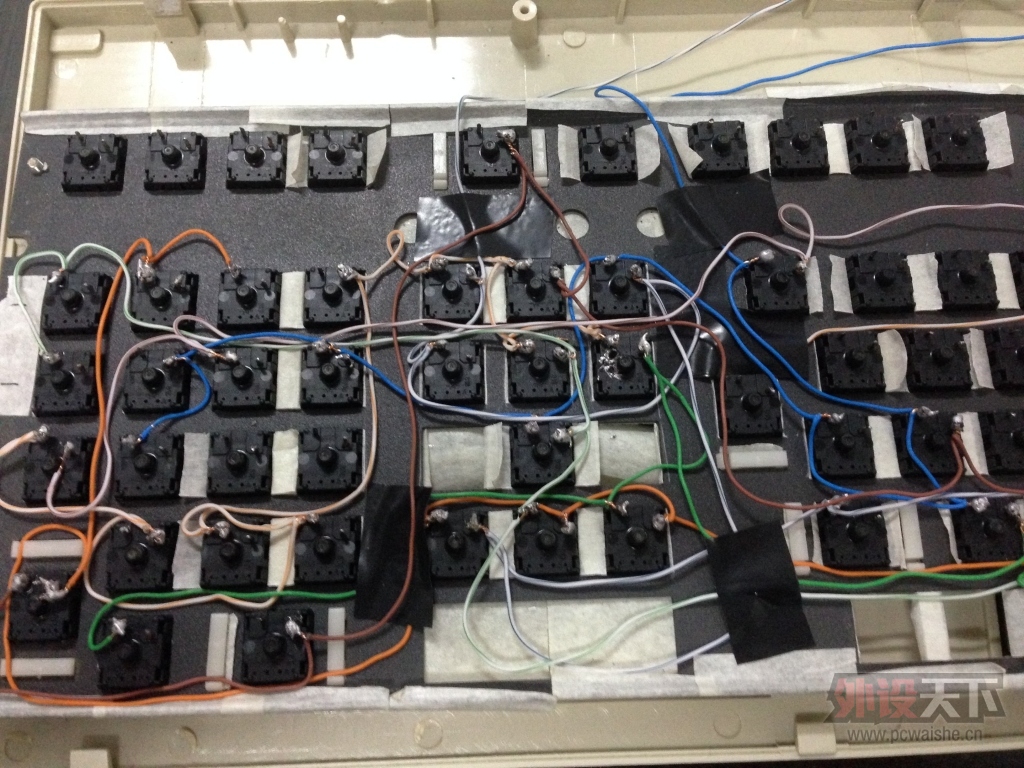

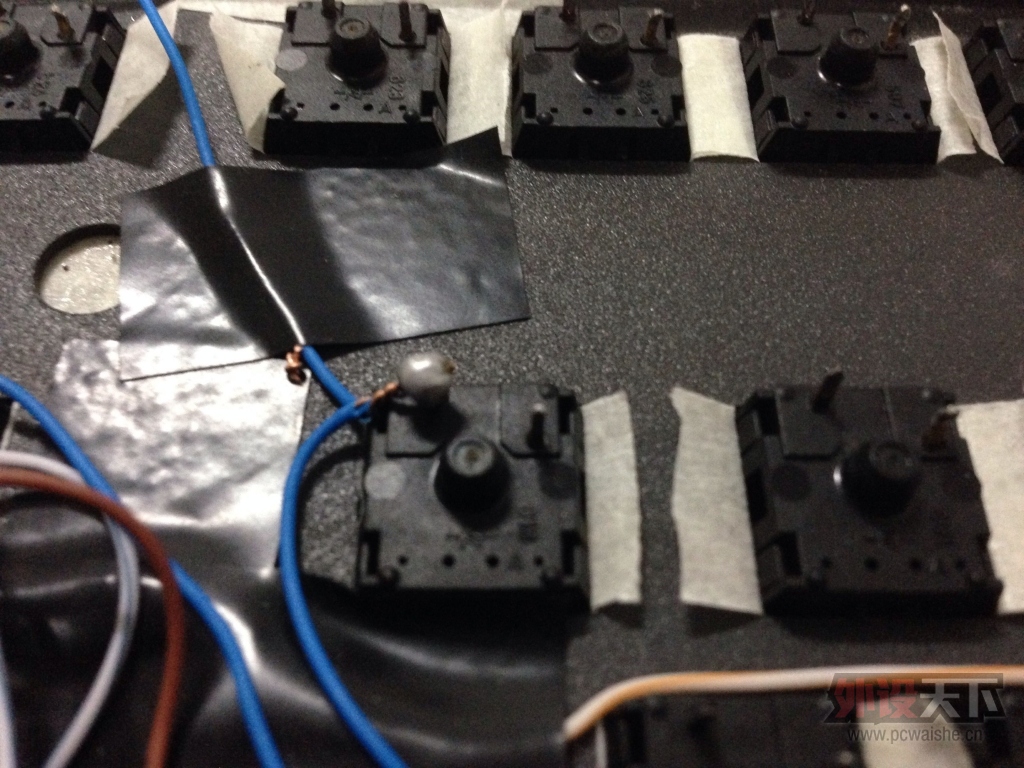

今天弄了一天才焊了 8根线。。。天啊，天残手。。。判定完毕。

还好K 230 还在路上，这线要焊接到什么时候啊？？？

3D大章魚 · 发表于 2014-10-19 10:23

XT無法在當代的PC上使用,換主控或當軸板了

mekchen · 发表于 2014-10-19 10:26

楼主就当买了100来个老樱桃轴，然后感受下手感呗。

bobp2000 · 发表于 2014-10-19 10:58

不支持玩洋垃圾！

hopol · 发表于 2014-10-19 12:04

3D大章魚发表于 2014-10-19 10:23
XT無法在當代的PC上使用,換主控或當軸板了

看来是没有办法了~@ 只能这样了~@

hopol · 发表于 2014-10-19 12:05

mekchen 发表于 2014-10-19 10:26
楼主就当买了100来个老樱桃轴，然后感受下手感呗。

嗯先拆开看看如何~@@ 之后看能不能改成优联无线。。

hopol · 发表于 2014-10-19 12:06

bobp2000 发表于 2014-10-19 10:58
不支持玩洋垃圾！

的确折腾！~@ 还是入新的好~@

cookcrow · 发表于 2014-10-19 19:29

太脏了。。。

别撕我自己脱 · 发表于 2014-10-19 19:34

这个不是洋垃圾吧国产的实达键盘二色键帽上面变形的图片和下面这个不是一个键盘看键帽就看出来了下面的是二色键帽方向键还是蛮好的二色主键区也可以利用

就轴方面来说的话二色键帽的轴比那种普通键帽的轴早一些后期减少成本才用的那种普通键帽早期的二色键帽的这种键盘一般年代都在88到93年或者更晚后面就出现了过渡型的标准101键位的二色键帽的黑轴实达多是方脸

这种轴轴盖的LOGO清晰樱桃标志栩栩如生甚至叶子的脉络都很清楚很精致比现在这种轴只有三个模糊的小球精细多了这种轴多出金色或者说是铜色弹簧也就是后面有人推崇备至的实达绿标轻黑

这是我自己的经验总结可能有很多不对的地方但是希望能给大家参考

为人民服务1314 · 发表于 2014-10-19 19:45

这个佩列挺不错
