国庆宅家O普通黑寡妇{蜕变}终极黑寡妇！废话不多，上图才是王道！

听乐在人间

      在家几天无聊，又不想坑朋友(都懂吧），于是就想找点事情消磨时间呢？
哈哈！ 本人非常发烧，并从事电脑电器维修行业，手艺就不解释！
     废话不多，看完图再分享！（800像素的手机 ，还没我的一个耳机贵，将就这效果吧！）

献丑了！

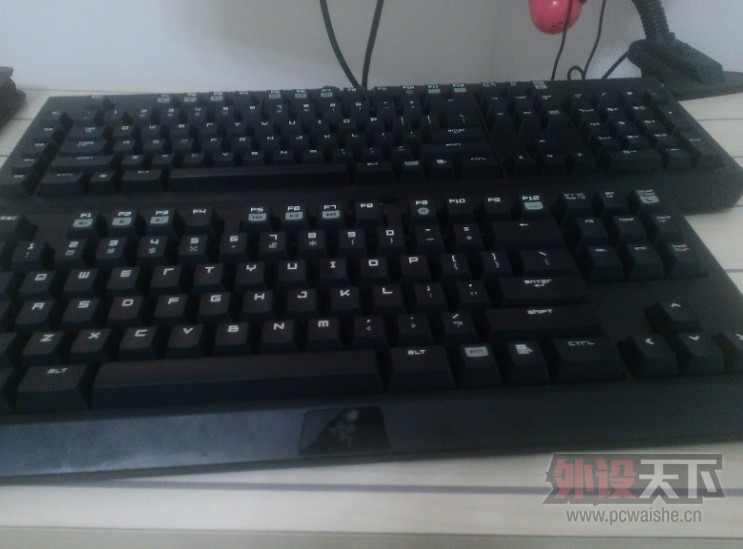

就改2013普通版吧

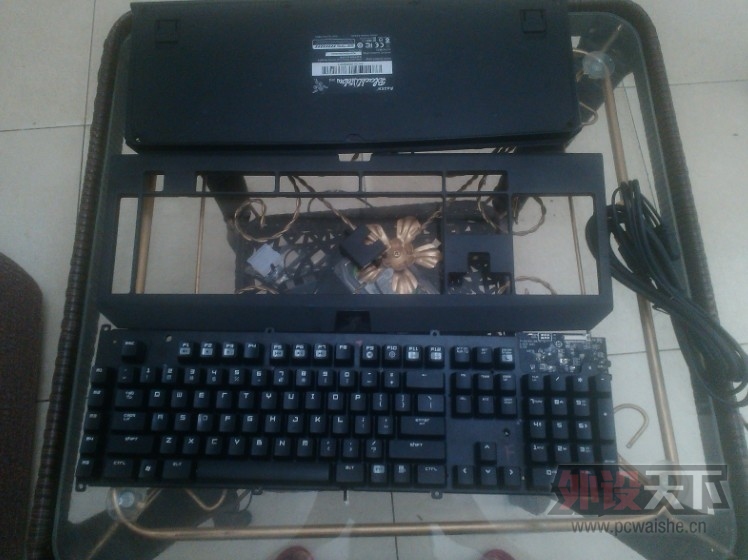

全裸分离


来个总控特写

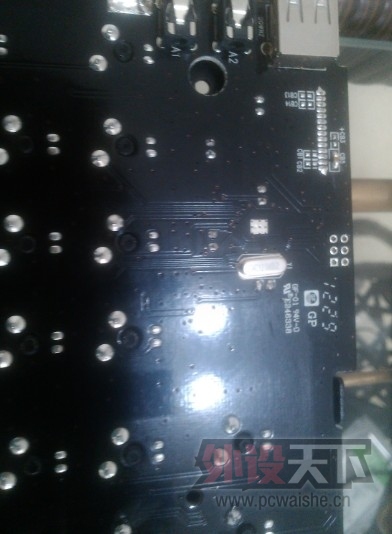

总控背面 看到晶震了吧

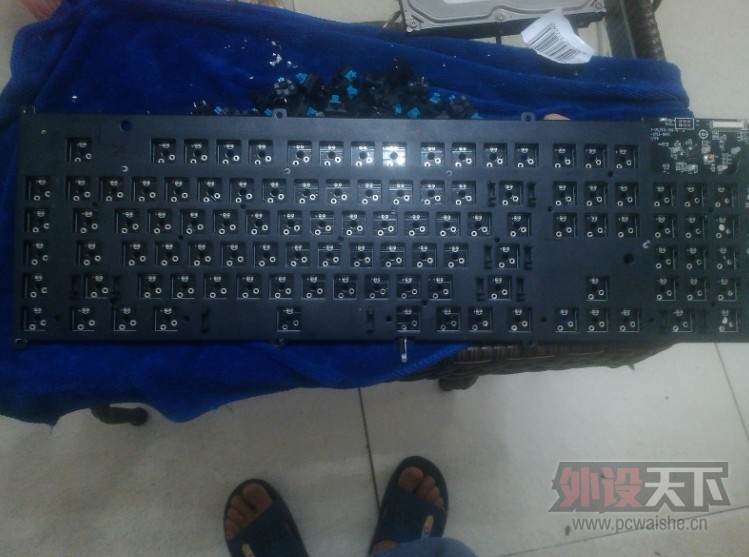

背面


轴版 开始分解

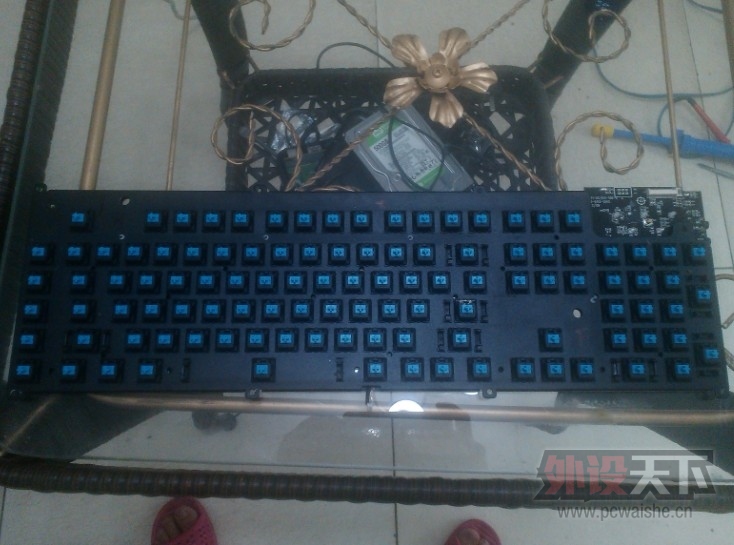

黑寡妇 青轴，看清楚哈！


来一张特写


不好意思，一会儿就把轴拔了！

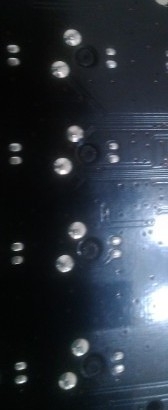

背面图


特写 哈哈

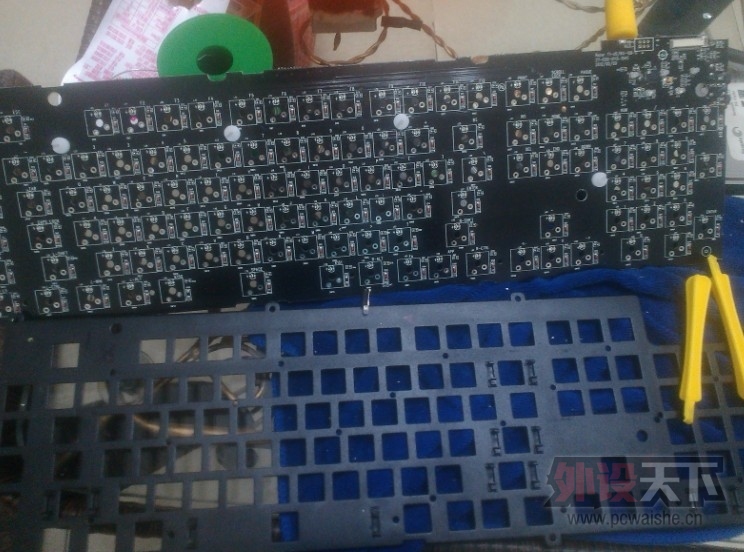

轴版与钢板 分离

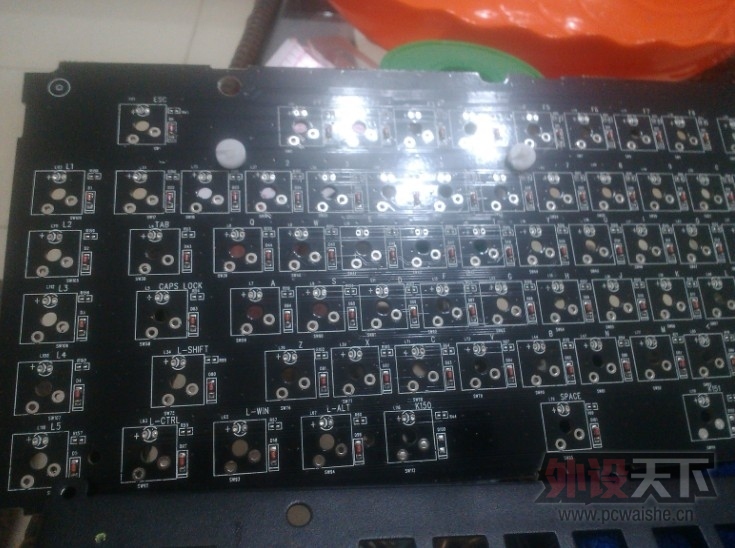

右边轴版，看清楚 没有给灯供电的  贴片电阻！ 直接加灯 是没反应滴


左边轴版图


继续特写

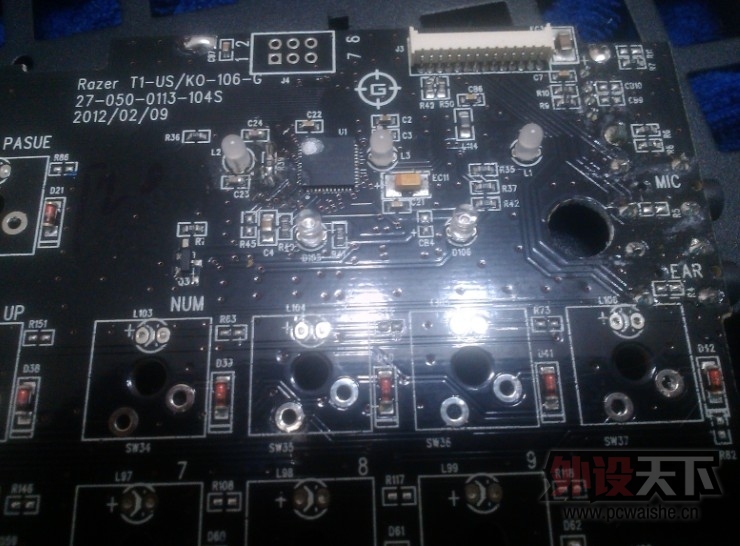

总控特写


点焊 贴片电阻！ 这种事都是慌不得

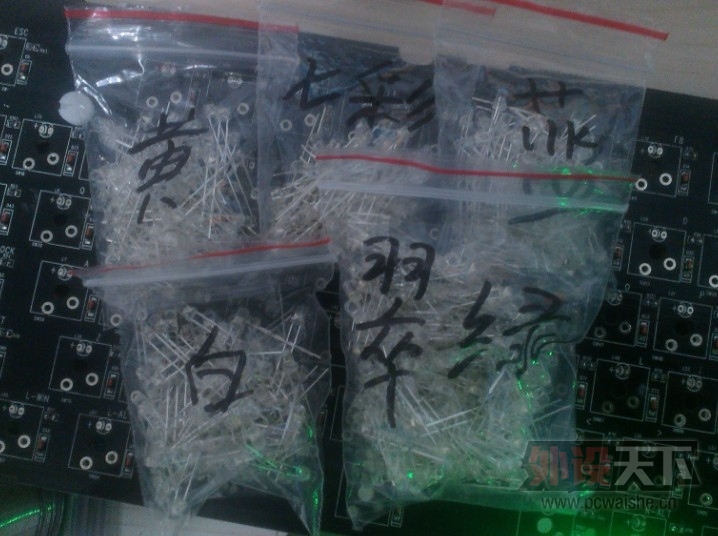

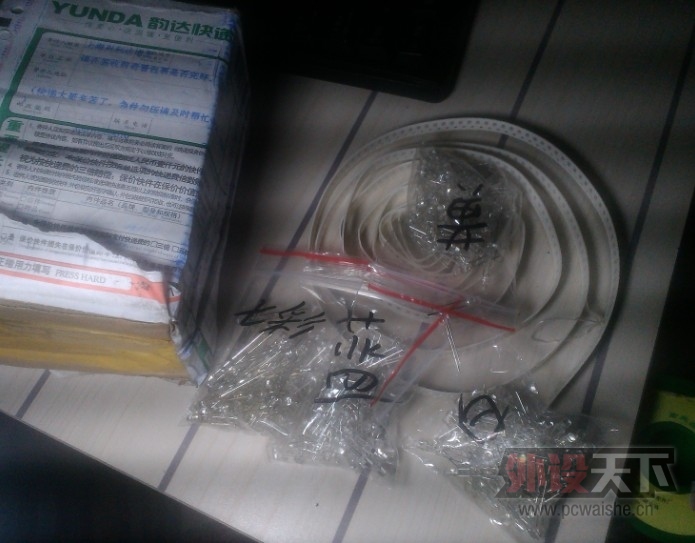

一共 买了5个颜色的LED灯

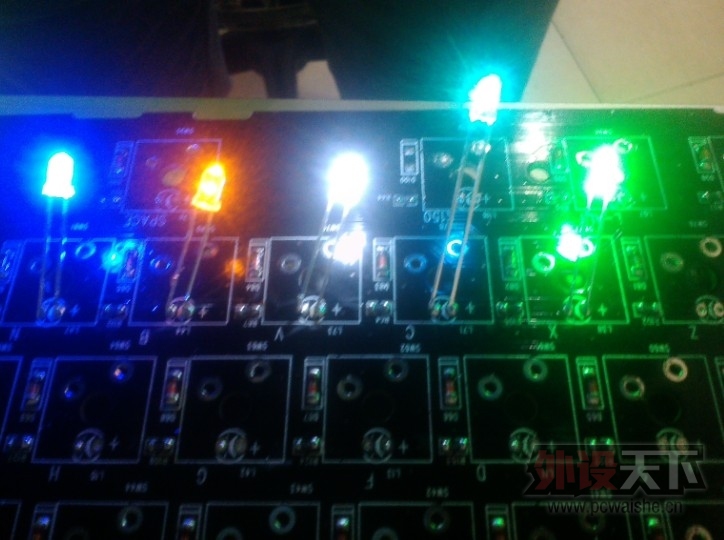

灯效果


最终还是用  绿色 终极版就是绿色 嘻嘻


换轴啦！ 红轴LOL必须滴！

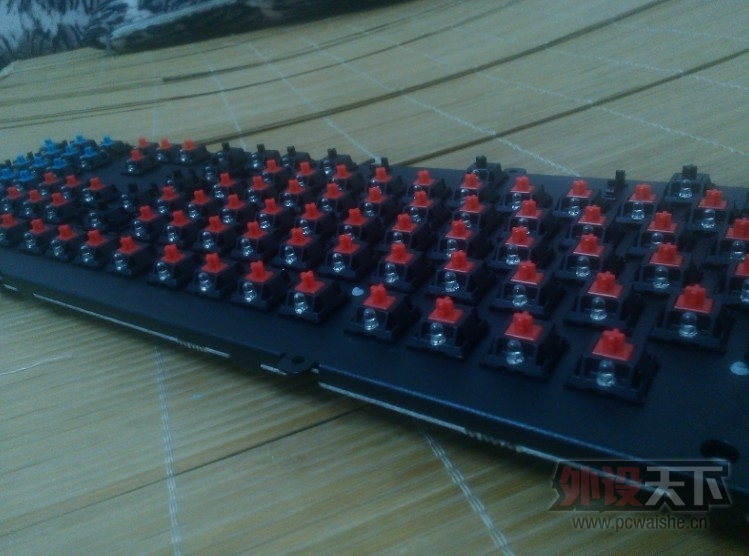

   主键区 红轴，大键（用力很猛）黑轴，数字区 青轴！


效果图

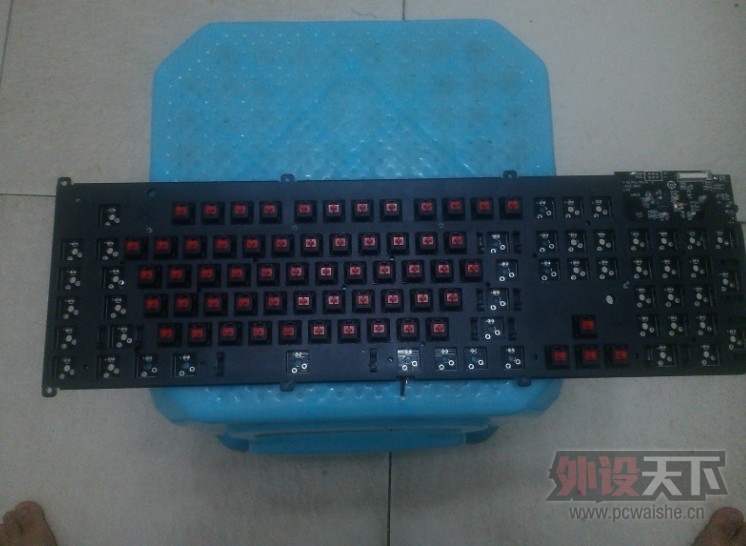

成功 试机，换轴成功！ 继续


一个 一个的 加灯了

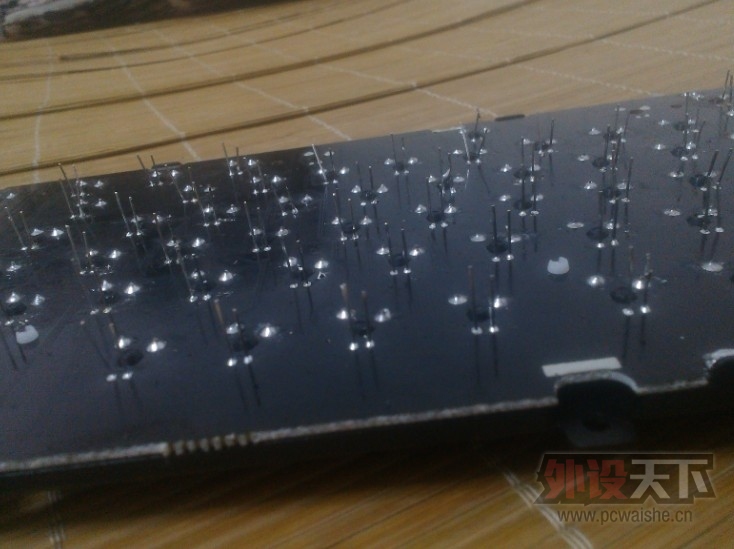

特写  后面要剪断哈


改灯后的 半成品


准备二次试机

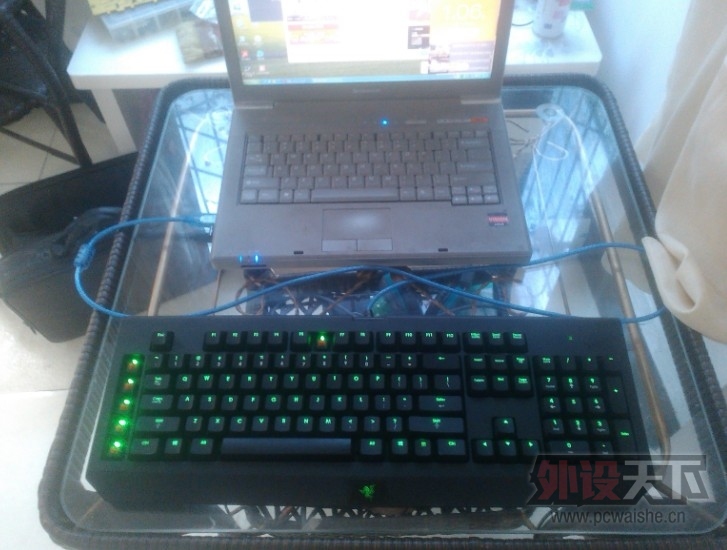

自己几块钱的USB延长 改的 键盘线 试机专用~ 嘻嘻！


哈哈 20档，自由呼吸！


就到这里，原装线都没来得及装！ 就想着给 骚友们分享！  嘻嘻




           心得：这款黑寡妇2013普通版 换轴改灯， 不算麻烦（我理解的 改灯就三个难度：1是，直接轴版加灯；2是，我改的这款，加电子元件改灯；3是，最麻烦的飞线改灯，还得改电路。） 因为一直想改灯，又没时间，碰巧国庆！ 喜喜喜喜。。。


          之前拆开过盖子，看到灯位没有供电电阻，然后就去买了几个颜色。本来想改成彩虹一样五颜六色。后来想了想！ 跟着大部队走才是王道，最终还是用的绿灯！ 这个键盘加灯，不用刷固件！有些朋友以为加灯得要刷固件：我看了看2012终极版（轴版） 和2013普通版（轴版） 其实东西都一样。版号不同，批次不同，固件不同，2013终极版 增至20个灯控档！ 我就想着既然元件都一样。何不一试~  果不其然， 直接加电阻，加灯搞定！（不过雷蛇云驱动里检查到的 还是普通版，嘎嘎）   还有这个红轴的 和 键帽，我是拆K90上的（板子被断裂，想救都救不到） 嘻嘻~  还差 M1-5 慢慢找吧！


          如果朋友们会动手，那么外设世界就更精彩！    请叫我，小唐唐，喜好广交天下发骚友！

听乐在人间

Sharks 发表于 2014-10-7 12:08
如何快速拆灯和轴 我拆了一块板子花了1小时办 ，灯的焊点太小 吸不干净

拆灯，装灯！告诉你一个简单的方法！

    灯不是两个脚，两个焊点~  你准备一把络铁，箭头络铁，（大概估计灯位的两脚距离， 然后将络铁尖头，用钳子 弯曲30-45度吧~  ）  这就简单了， 拆灯，两脚同时加热， 锡融化，灯一下就拔出来了！！！   装灯一样！ 同时加热焊锡融化，然后两脚插入其中~ 爽吧！ 再固定，剪脚~ OK ！

    根本，不用抽焊锡的工具，一个一个的抽，太麻烦哦！  基本上一个板子就学会！

    毫无保留的，给你分享经验！ 点赞哟  亲~~~~ 嘻嘻

cS铁杆粉丝

看见雷蛇键盘进来看看 然后呵呵一笑离开
支持动手党

tonyerxlink

尼玛，撸主好欢乐，我感觉我心情都好起来了

云里金刚乔文科

必须支持一个。 想问下楼主，雷蛇的这青轴感觉如何，和普通青轴比。

还有就是普通版的键帽也是和终极版一样，透光的么

杰森玛耶刚

牛逼，好想自己的竞技也能有绿光

yg13140

轴体怎么拆？直接拔下即可？？？？

听乐在人间

云里金刚乔文科 发表于 2014-10-7 03:39
必须支持一个。 想问下楼主，雷蛇的这青轴感觉如何，和普通青轴比。

还有就是普通版的键帽也是和终极版 ...

这个雷蛇2013之前的的版本 用的青轴，都是用的樱桃轴！ 但是 2014版本之后的 都是用的绿轴（国产轴）；青轴吧，都懂的打字的神器~  和普通类青轴区别不打，微妙的一点，能感受出来！
   这是个人观点，说错了。不要见外哈~ 嘻嘻

另外，  普通版的键帽是不透光的。 终极版是透光键帽~   我这个改灯的 是拆的K90的键帽，K90的透光键帽装上后，键帽与键帽之间缝隙要大一点（K90的键帽要比黑寡妇的的键帽小一点）！
   希望这个回答，你能满意~

Razer.

骚年好手势 不过还是头像比较好

听乐在人间

yg13140 发表于 2014-10-7 07:02
轴体怎么拆？直接拔下即可？？？？

是直接拔掉，但是每个人都自己的办法吧！
      我的办法就是：看图，我有个工具，被隐藏了（抽焊锡用的）




看到三角轴吧， 用络铁加热，同时准备抽焊锡的工具， 把两个脚的焊锡抽完了就只剩 一个轴体中间脚在轴板上啦（找个塑料的小塑料棒，顶一下 轴就出来啦！  最好用塑料物品顶，金属的新手容易把轴板顶伤~）

kx781105

不错
