罗技G1飞线图（献给爱折腾的你）

wlandytex

         有个坛友@songjie88 让我帮他修G1，联系上了我，没想到我俩居然都是庄里的。这次可以面交，省的来回邮寄。据说鼠标右键换完微动后失灵，这次肯定又是要来飞线搞定了。废话不多说我们看看图。



左右键微动板子正面的线路铜线裸露，左键微动还有断线问题，从正面密集的线路不难看出这个鼠标又是穿孔的焊，焊在板子背面，但是线路从焊孔走到板子正面。G1的焊孔很小，焊盘很小，所以用吸锡器清楚焊锡不是很方便，建议用吸锡烙铁。测线的飞线点真实费劲，为了因为有断线的问题，所以测起来有一定的困难。

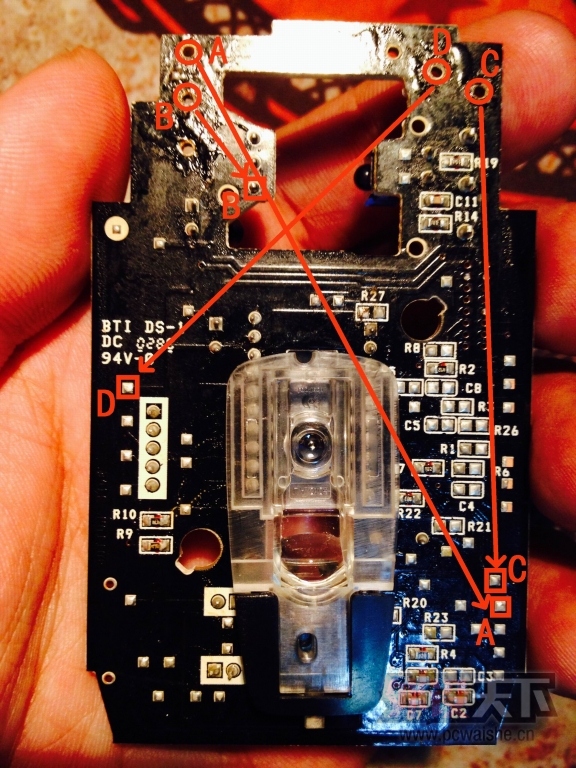

还是送上飞线图，其实拆解和焊接没啥好说的了，之前也有坛友问我G1的飞线图有没有，我要是有肯定就跟大家分享了，所以借这次帮坛友修鼠标的机会给大家送上G1飞线图，各位大官人们收好吧。这次标记的比较清楚吧，圆圈开始，方块结束，有箭头从哪往哪飞的标记，字母对应飞线点。

       总结：自身想当然的原因和断线问题导致飞线出错，右键微动飞成了左键的功能。不得不又拆掉鼠标的中键微动来一点点跑线，然后找到问题的所在，最终把鼠标修好了。

kingwinston

传说中的杀花，大神的帖子一定要顶起

w13089633466

支持一下

本田迷

给力哥~你好~

kennylzh

又见飞线王

wlandytex

kingwinston 发表于 2014-9-23 22:26
传说中的杀花，大神的帖子一定要顶起

别叫我大神，就是个普通人。

wlandytex

w13089633466 发表于 2014-9-23 22:40
支持一下

奶茶哥的头像越来越清纯了，我都有点把持不住了。

wlandytex

本田迷 发表于 2014-9-23 22:44
给力哥~你好~

本田哥，你也好。

wlandytex

kennylzh 发表于 2014-9-23 22:51
又见飞线王

折腾了1个多小时跑线。断线的地方看花眼了，犯了个小错，耽误了不少时间。

songjie88

哈哈，太感谢啦。。。其实我当时都快放弃了，谢谢～～～
