魔力鸭9008G2 PRO加灯不是梦~一件闭合~教程~新帖已做~

caiwu1987

  首先再次对大家说下不好意思~由于QQ图片丢失造成帖子没法浏览~因为中秋出去玩了一圈~现在回来重做~
  本人在一星期钱收的一把台版魔力鸭9008G2 PRO热升华 灰蓝键帽~且只有WASD发光~~大概600大洋~当时心里想热升华键帽X宝还卖300+大洋~就当做买个键帽吧~因为自己有一把9008S1想收回来吧键帽放S1上用~G2放2奶机~

隔壁的好友说着键盘不带灯~机械还是玩灯有意思~当时随口说自己加呗~之后就在度娘上找各种关于魔力鸭加灯的教程~国外网站~香港网站~包括魔力鸭生产地的台湾网站·找遍了~我去~啥都没有~没办法只有自己研究咯~接下的一个星期内看了本论坛~我们的坛主和其他几位大神的改灯教程~坛主的一些指点~终于把G2的灯加上去了~下面我来介绍一下G2加灯的一些内容~和注意的地方~（红色字为重要内容~想加灯的同学请仔细看~）

因为这个键盘只有WSAD发光·FN+F9键控制闭合~所以这个键盘除了这个键帽吸引人外·其他真没什么~但是真因为还有4个键位发光~还能控制·才得以这个键盘加灯后能一件控制~

一。

关于工具~还有怎么把灯加到PCB板子上~以及焊接~等等这些我就不详细说明了~因为版主的帖子已经很详细了~

所以那些请到版主的帖子里去找详细教程~

但是有一样我还是要说明一下~就是钩行的镊子十分重要~因为焊灯·拆灯·个人认为必不可少~

二。9008G2~的一些灯控问题~内容十分重要~慢慢看~

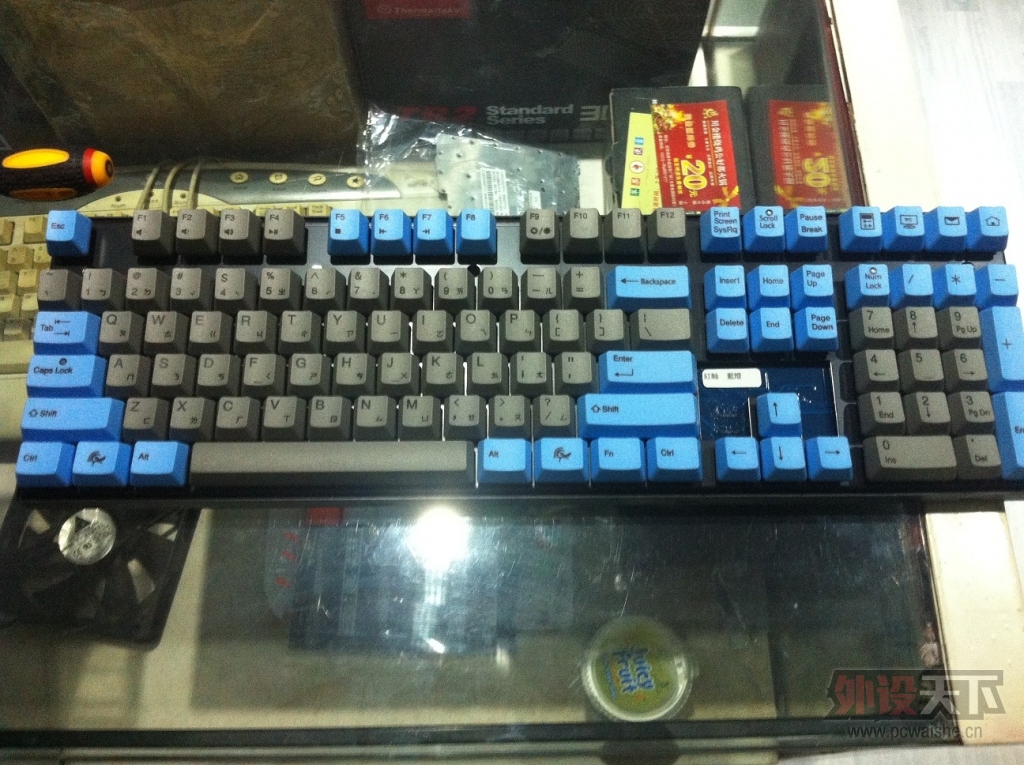

这个就是键盘~

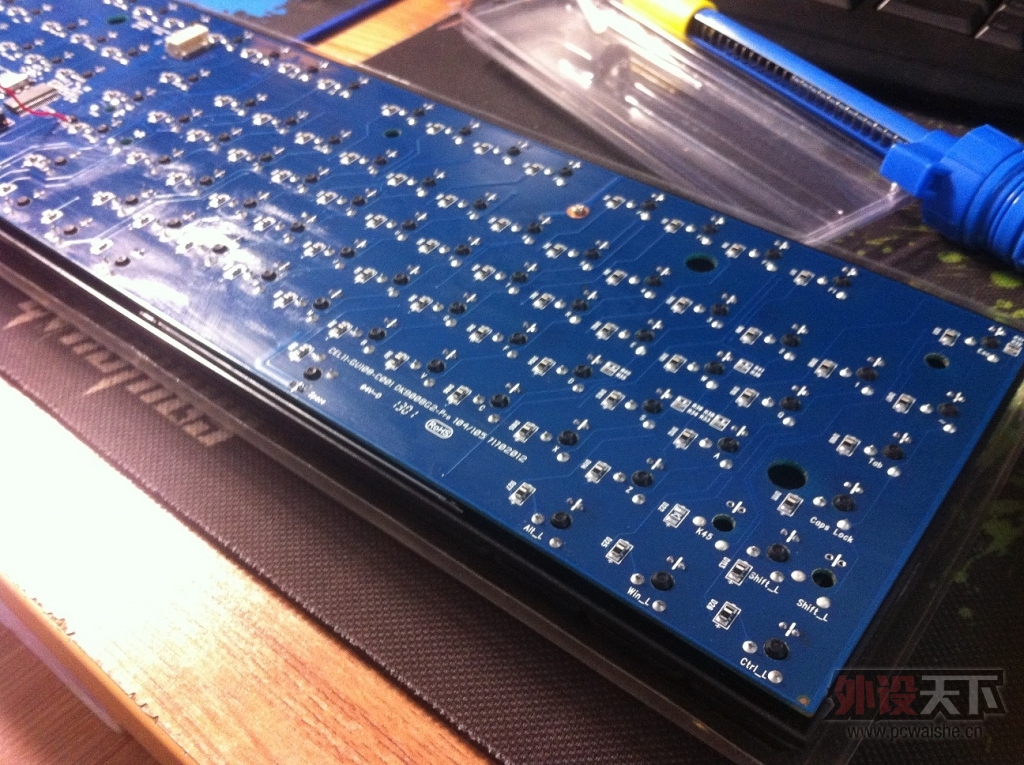

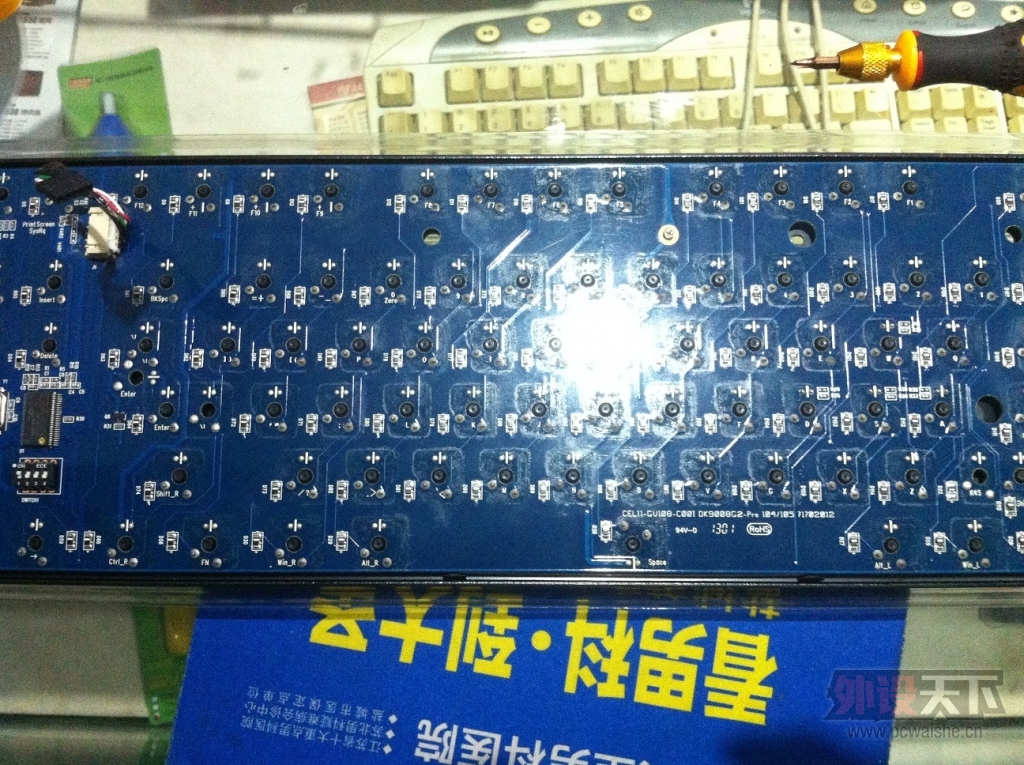

这个就是G2的PCB板子~蓝色的~毕竟是廉价版~不是S1 S3的红板~

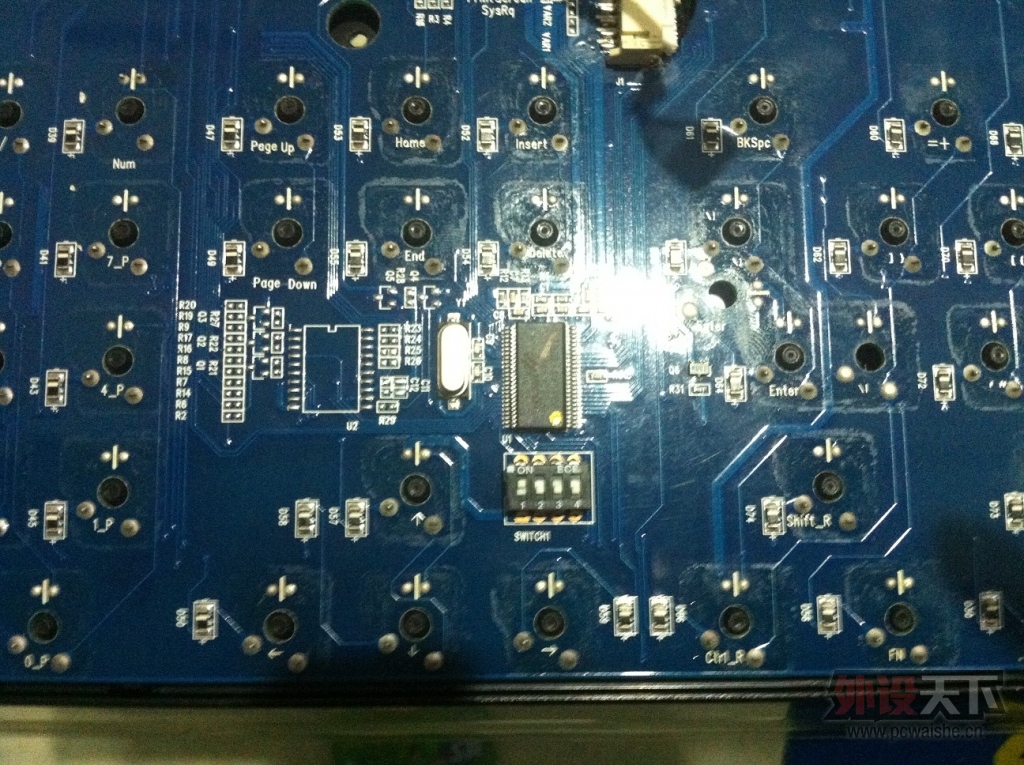

大家注意~这里就是最主要的·G2的主控是有~但是没用灯控调节芯片~三极管~以及电阻都没有~所以这里就是改动的地方~

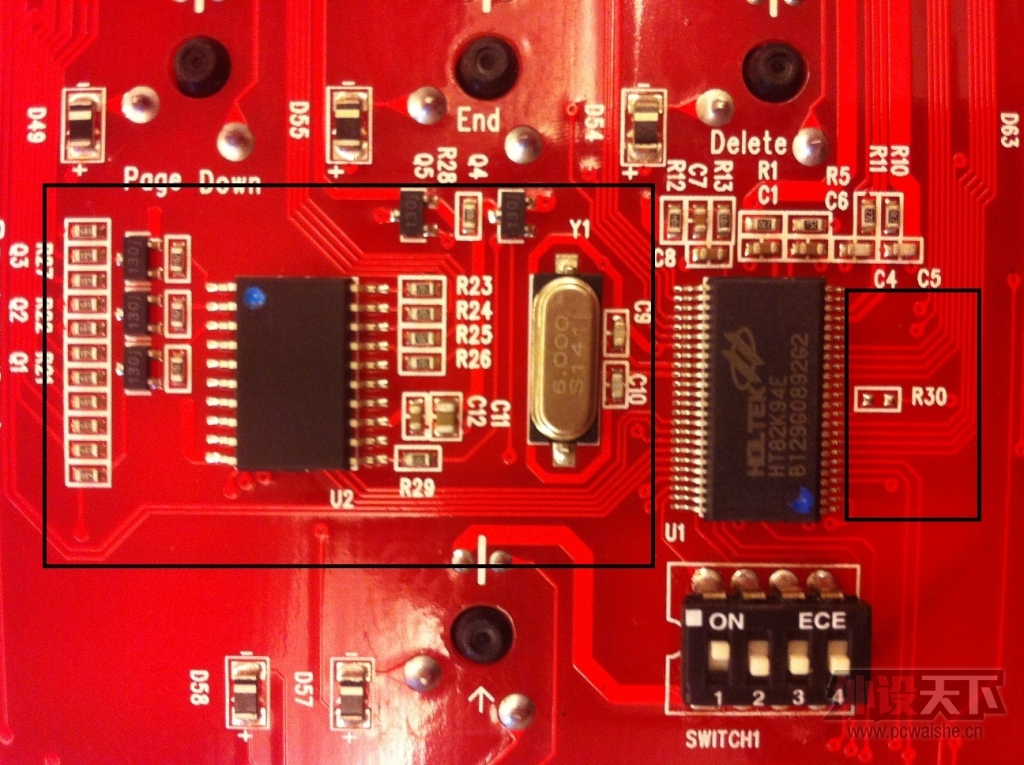

这个是我自己原来的9008S的芯片和主控~看他就是全的~但是在右侧主控边上~有一个R30标志的地方·G2居然比S1多一个电阻~这个就是关键~因为S1是控制灯是从主控发出指令后向左延生·到灯控处·有灯控给出电阻来调整我们整个键盘的区域灯开关·呼吸灯·等等~但是G2的WASD灯光控制是从主控发出指令后向右延生·直接通过右边这个电阻到达右边的三极管处直接控制WASD键位的灯·因为只有AWSD4个键位灯的快关闭合~所以这个指令十分简单·鸭子没有比较浪费一个灯控芯片在哪里·估计也是比较抠门吧~因为少了这个灯控芯片·所以这个G2键盘加灯问题让我纠结了好几天~

有人会说不要灯控~直接加灯亮就行了~我想说~另外~没有解决灯控问题前~你就是加灯了~都不会亮的~
经过为期三天的研究~以及求助~通过~万用表个种测量~顺利解决了问题~
三。加灯的操作~
下面放一些图~也就是加灯的过程~我就不一一详解~凡是会弄的而且版主有教程·都懂~到了下面控制~还有灯怎么亮起来~我会详细说明~

我用的冰蓝灯~

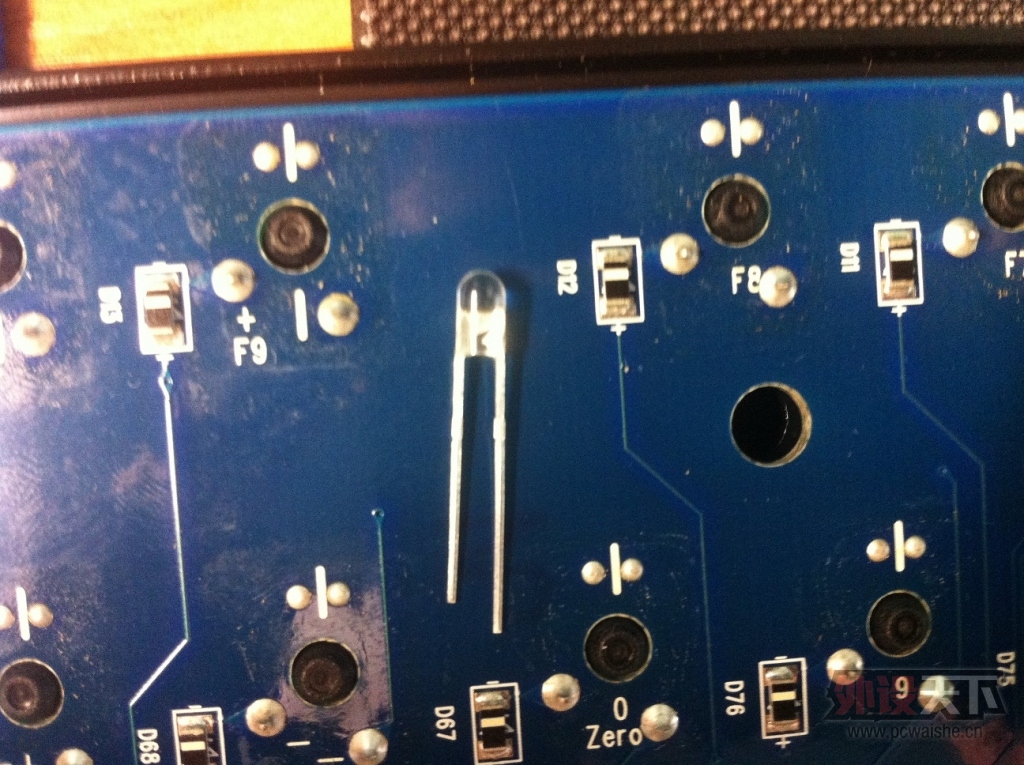

这个就是将所有灯空打通~

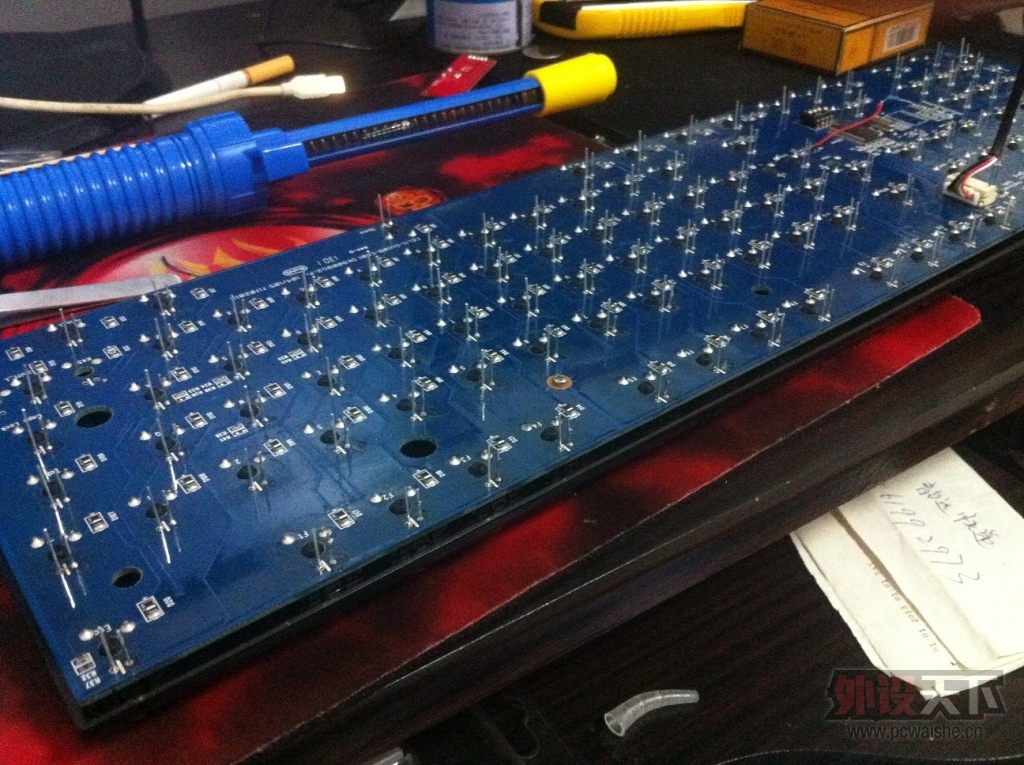

灯·全部插上~

先焊一边~

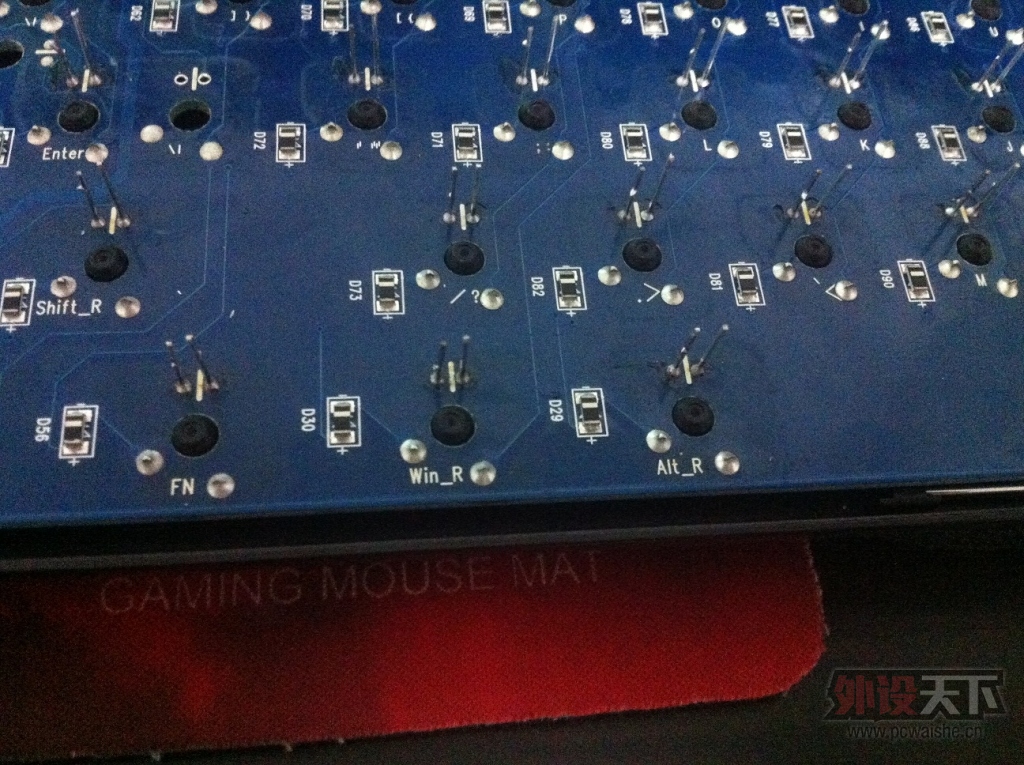

之后全部焊好~


多余的灯尾~减掉~关于灯的焊接~还是要多多操作~慢慢来~这个焊功·只有自己多练~这个没法说明~

四。

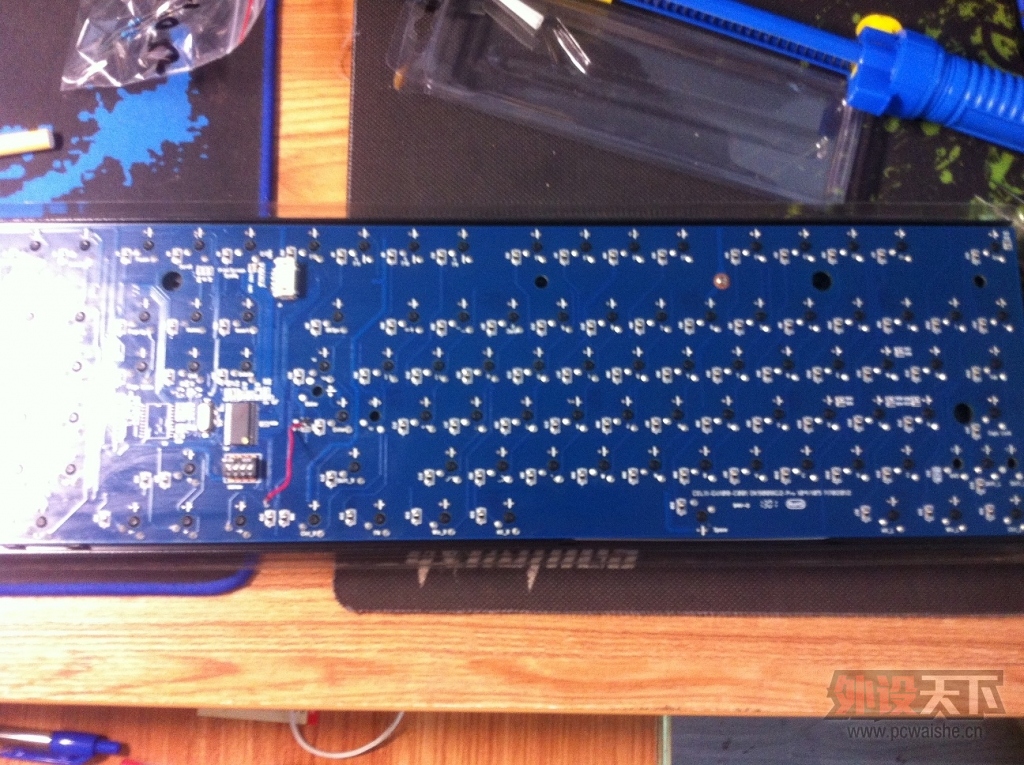

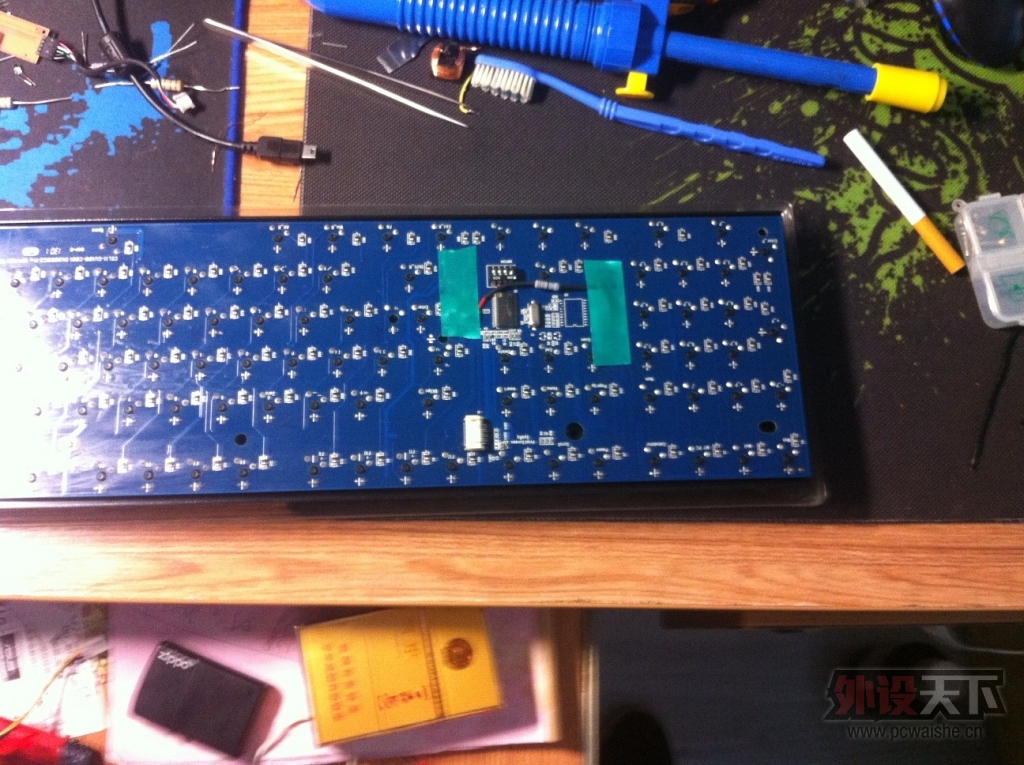

这里就是最重要的~仔细先看图~

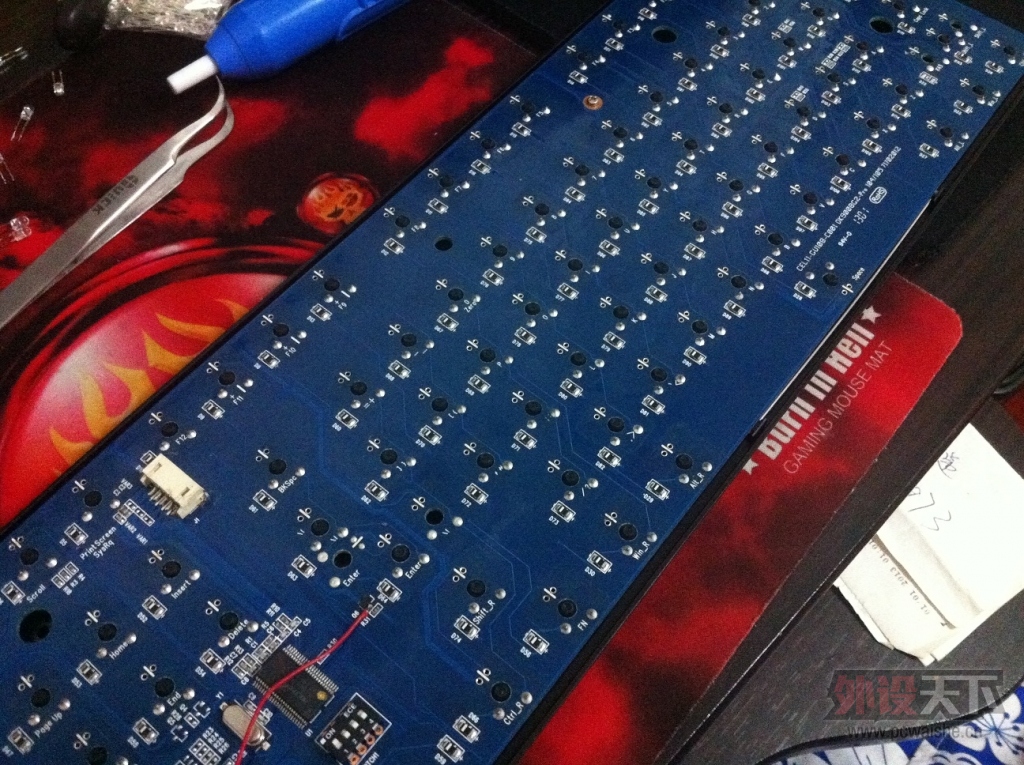

通过测量~红色线为末端是一个三极管~这个就是组合键控制WASD灯的开关与闭合~如果开灯~主控给出指令给三极管~三极管将电流与电压打开~给下面的电阻~又电阻转换成3V的电压给WSAD的键位灯~这是灯亮起~反之关闭~所以只有从三极管的末端跳线出来~这样就能有开关了~
在看左边~那是一个电阻~因为三极管出来的电压是4.9V~我们买的LED灯阻基本在3V左右~如果直接上4.9基本1分钟就会烧了~所以必须要一个电阻来转换电压~电阻的上方就是全区键盘灯的正极处~我们一般叫火线~本来我想通过加上贴片电容~如果你不嫌麻烦你就去买贴片电容~找阻值在68欧~X宝搜68X这个型号的贴片电容~把上面全部焊满即可~本来我也想这样~但是就算焊满了~还是要全部连起来~所以我还是直接用了一个电阻~这个电阻卖的地方多~名字叫碳膜电阻包~很好找~我买了好多种~2.2k 1.5k 1k~550欧~330欧~100欧~50欧~30欧~这个就是值越小·阻值越小~反复的测试·最后选了一个30欧的~
选定之后~


像这样焊起来~黑色的是热缩管~起到绝源作用~再贴上绝源胶布~这里由于我试了好多电阻·灯火线处的焊点都被焊坏了·所以最后选了30欧的电阻·不敢在焊了~这个我在想找个15欧的会不会效果更好~我觉得想改的人用30欧15欧的都试一下~因为我不敢试了·怕吧PCB里面的电路丝给焊坏了~

还有最左边的焊点是一条直线~如果焊不起来的人还是找一个师傅焊一下·毕竟这个是个技术活~这个不是质疑大家·这个是一个有情提醒~
好了~这里就完美解决了G2加灯·和一件控制问题~因为鸭子太坏~因为在上面我的那个9008S1主控的图也看见了·灯控芯片上面的型号直接被打磨掉了·我本来想买个一模一样的芯片拷贝S1芯片的数据过去·实现呼吸灯·或者亮度调节等等~但是估计这个实现不了了~有一件控制·已经很不错了~好了~关于G2的灯控问题就这么多~下面就是收工~上灯~

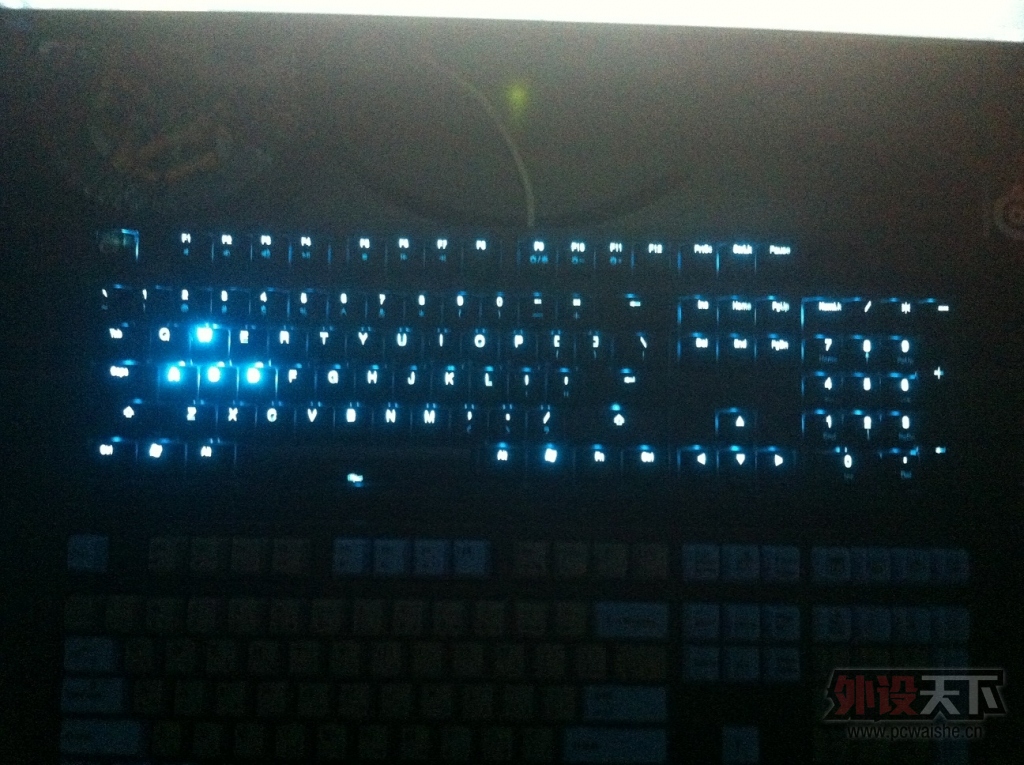

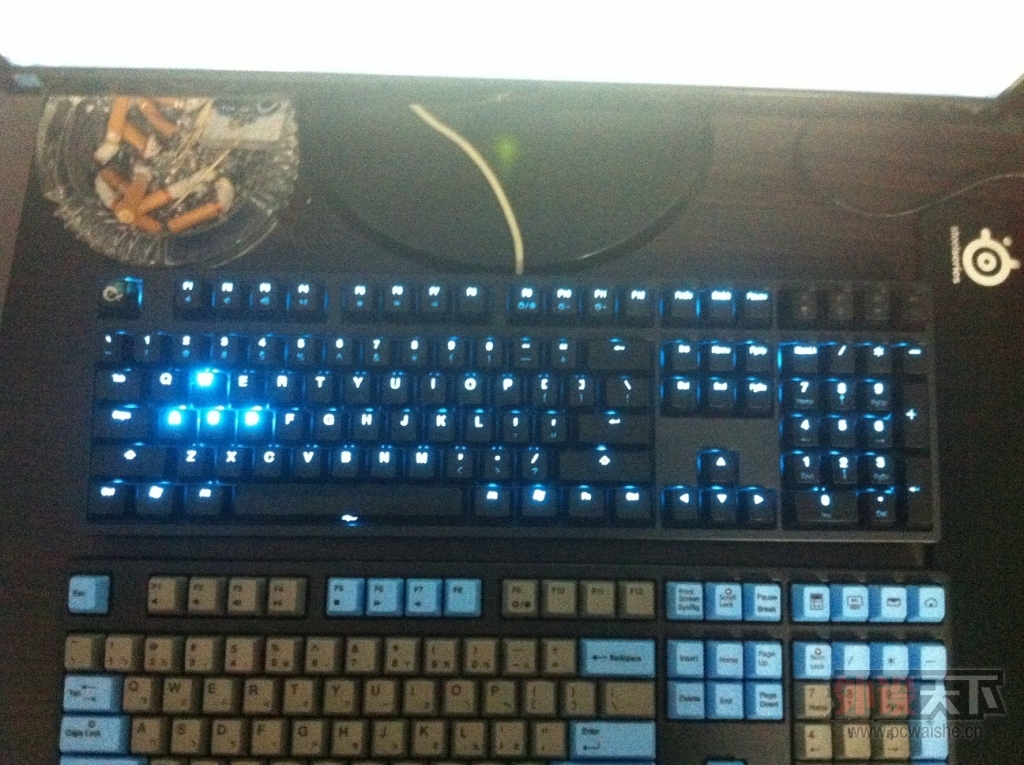

我把我S1的键帽换上来的~看见没有~晚上我看到这个我想到一个问题~WASD键处的那个电阻是不是要拿了~因为这我已经开启了全区的灯~WASD处的贴片电阻又给了一次电压~所以是不是两次给压·才会比其他键位亮~明天我式了看看~如果有用~这个我会再补一些内容~
在此~感谢各位的观看~
