【原创】玩的就是个性！机箱光污染改造

光速空间

                                    此贴已经在其他网站发过，不过是本人原创的，上一篇是机箱上部，而此篇是下部完结篇
RGB(255, 0, 0)">

前言；现在已经是2013的新年.看来玛雅人预测的2012.12.21世界末日不过又是个骗局.扯远了言归正传.早在机箱购入前就已经打算光污染计划.在去年的3月份材料都已经准备好像什么LED遥控冷光灯条 ,超频3的D口灯条和3M胶.本来是想一起买灯带的不过思考在三还是放弃.因为灯带需要大D口连接.不过机箱里的1转4接口已经满了.在说灯带也没地方放了,光污染出来的效果我比较喜欢.只需简单的几步它能让冷若冰霜的硬件.焕发出迷人的色彩.特别是在伸手不见五指的黑夜在也不用徒手摸着找机箱内部的硬件了.光污染必须是机箱带侧透的.因为光是打到机箱里面.当然了普通机箱你有动手能力一样可以DIY下.让普通机箱也插上光的翅膀.首先要测量好机箱要使用灯条的长度. (ps；遥控的灯条单个尺寸是30cm接头用插针连接）如果采用的是那种成米来的灯条.一定要在虚线的地方切割否则灯不亮.虽然灯条比较软易于走线.但是不要弯曲过大要不然很容易弄断.改造材料成本不高，没仔细算大概在200+.够买个低端机箱了.可能有网友会问;加灯条会不会影响散热.整体功耗能不能大幅增加.我可以认真的告诉大家加装灯条或者灯带完全不会影响散热.因为灯是贴在机箱内壁所以不会对散热风道有一点的影响.用功耗仪测试才96w多还是比较低的.除了常规的在机箱内部加装灯条，本次改造还在机箱底部添加灯条.正好机箱底部有2个水冷孔.D口线可以穿过去.提醒大家因为灯条是用3m胶贴上去的.所以贴之前一定要把机箱内部的灰尘清理干净，要不贴上去会因为灰尘的存在而贴不紧掉下来.














准备工具；

带遥控器LED灯条-1个
超频三 五彩炫灯B07豪华版灯条 -2组
带插针灯条-5根

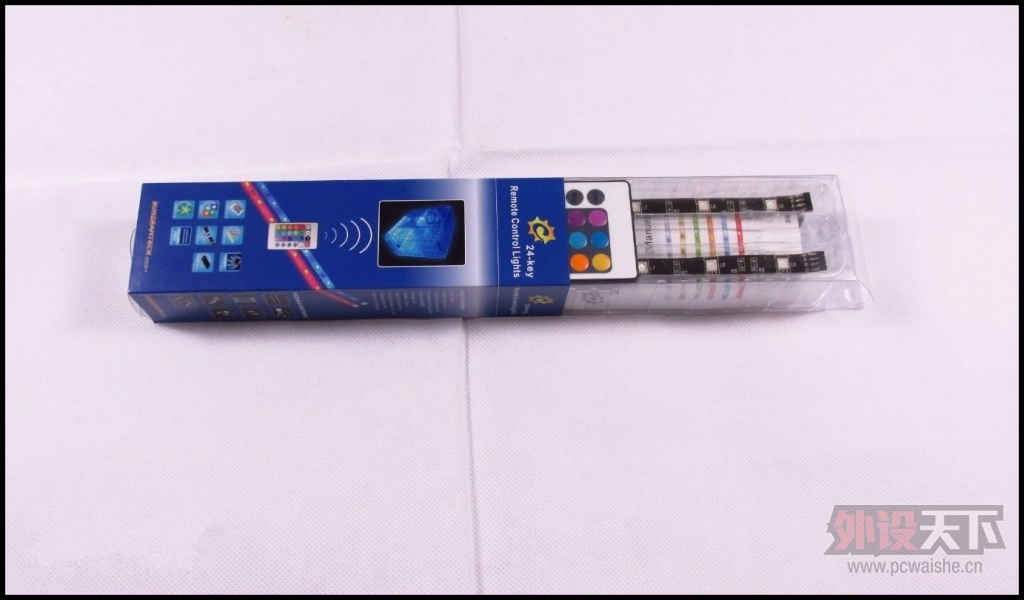

带遥控器的LED灯条可以调节16种颜色.现在有黑色.白色可选.不是那种山寨无包装的产品.大家买时看准是这样的塑料包装

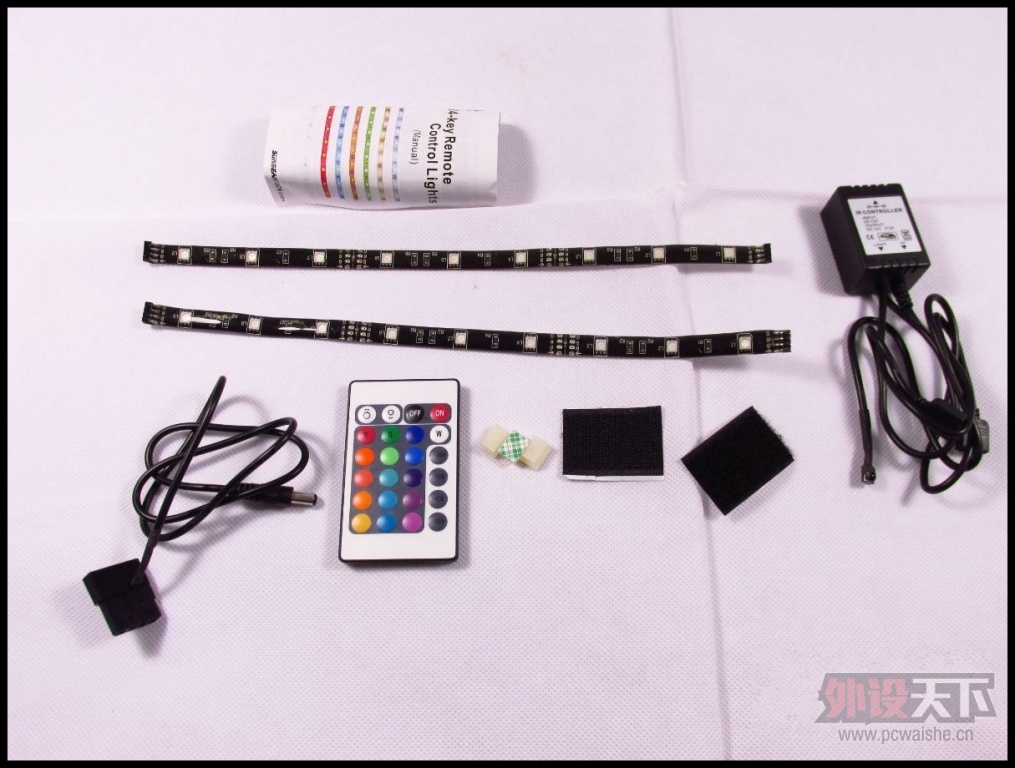

全家福；1个说明书都是英文.2根灯条.1个D口连接线.遥控器一个.3个固线环.2片粘贴.1个电原带接收器.

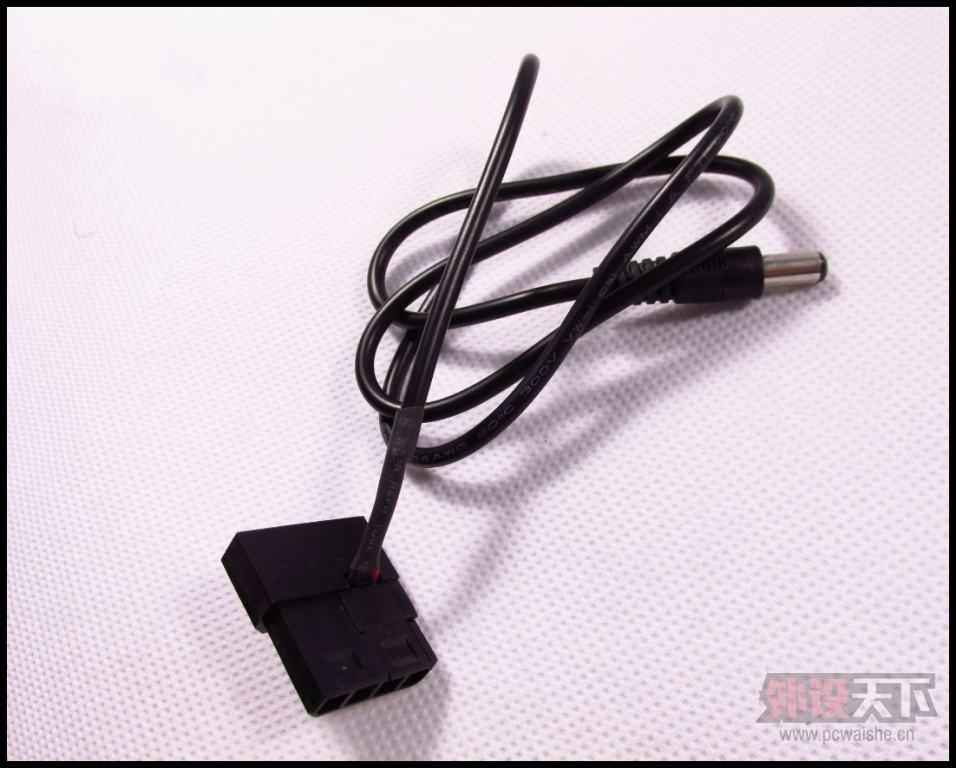

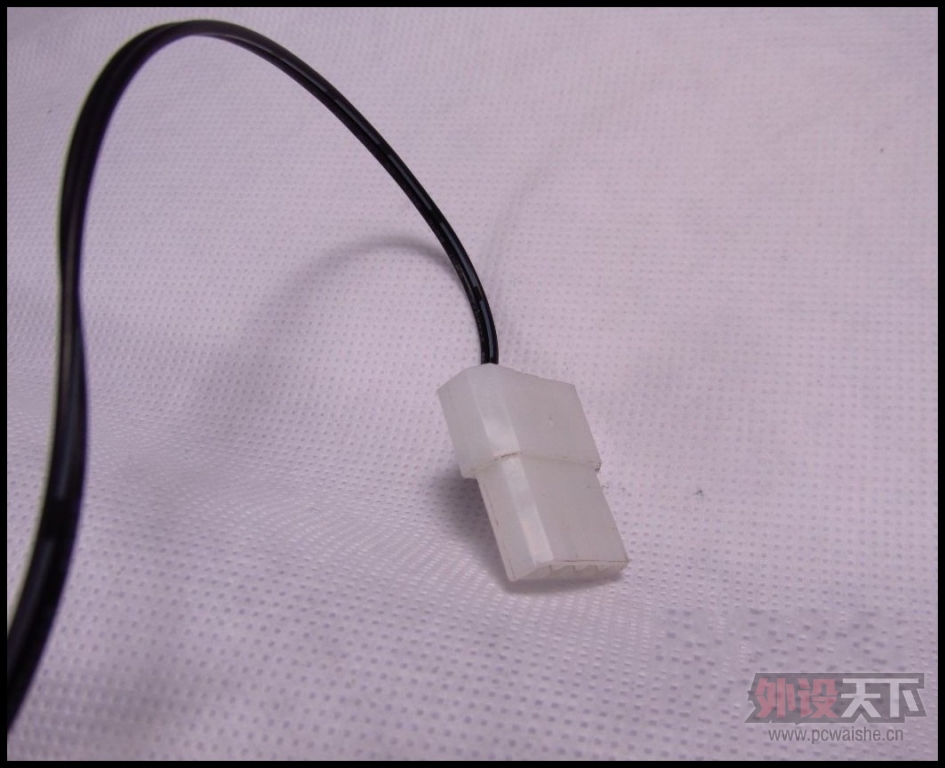

D口连接线还是比较长的

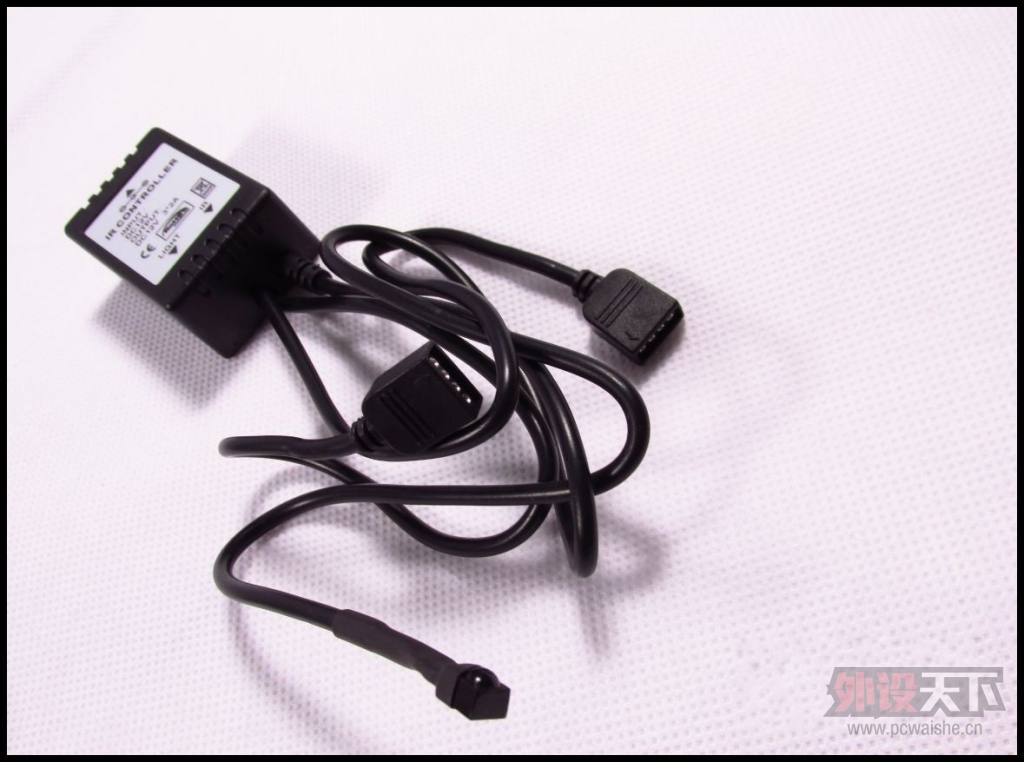

电原附带2个插针式连接口

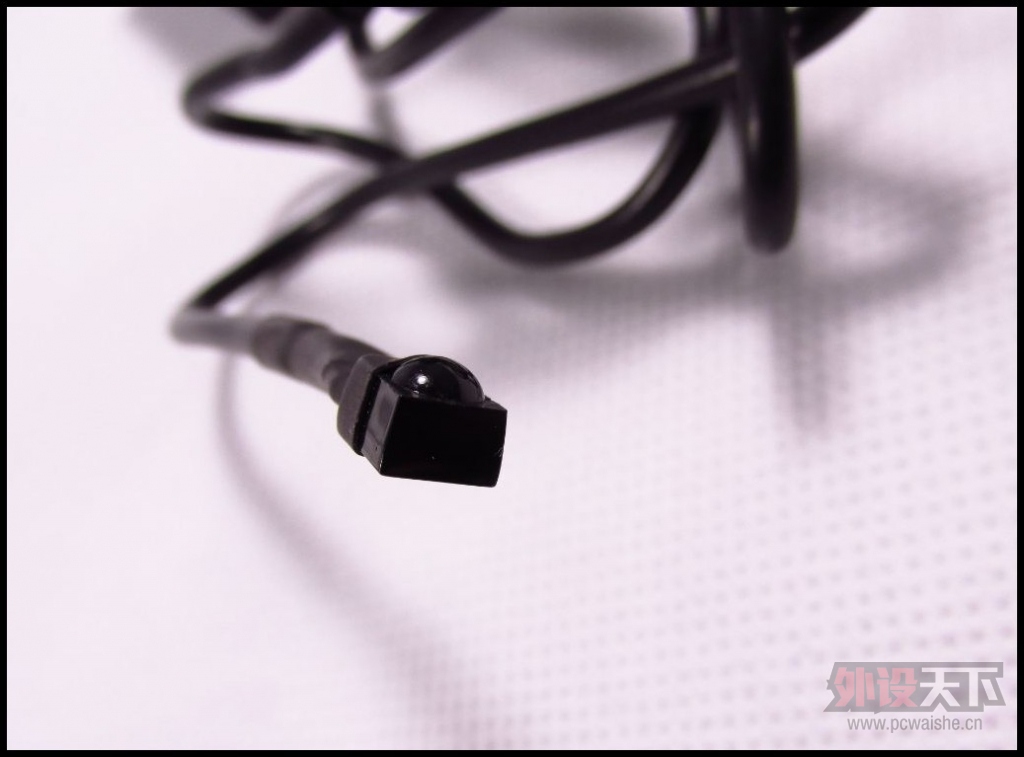

红外接收器.也是黑色与机箱比较搭颜色

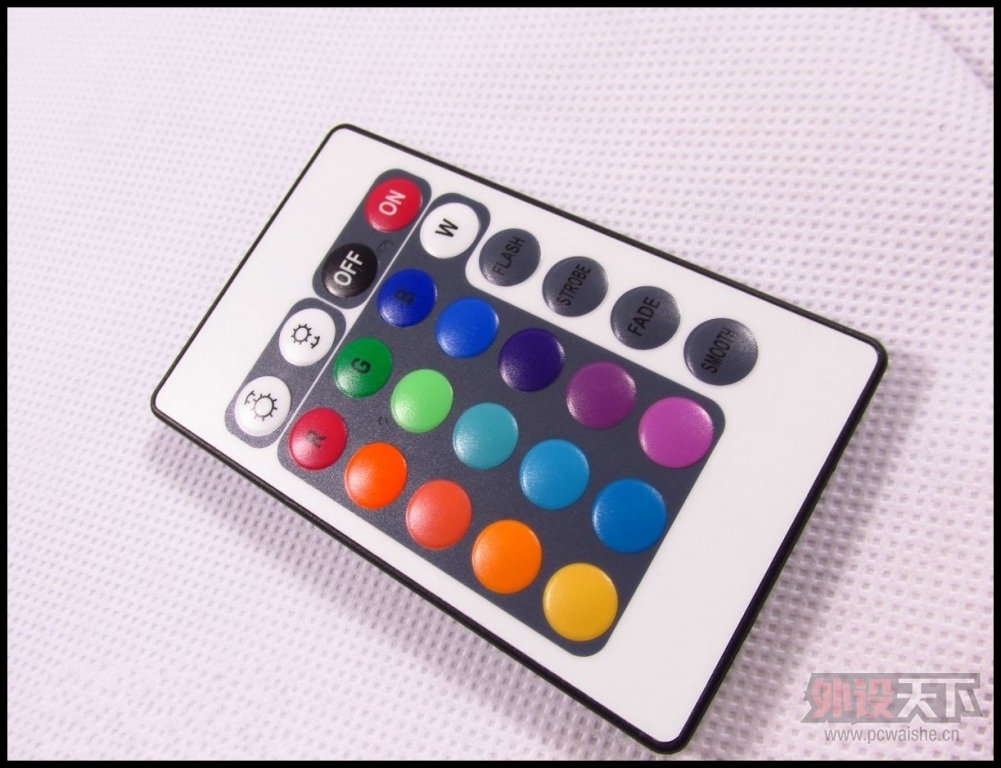

遥控器支持16色可调节.亮度+—.no是开光不喜欢时可以关闭灯光.4种自动呼吸灯.

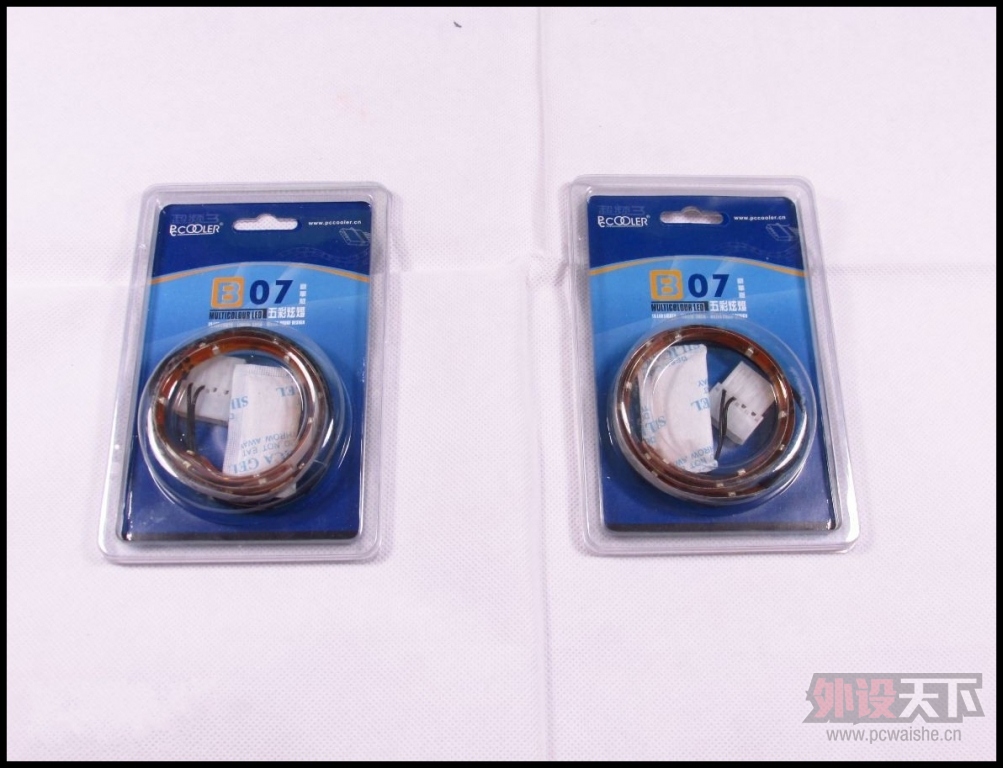

超频3的灯条.颜色这款是蓝色.还有其他颜色可选择.看自己喜好.连接方式D口

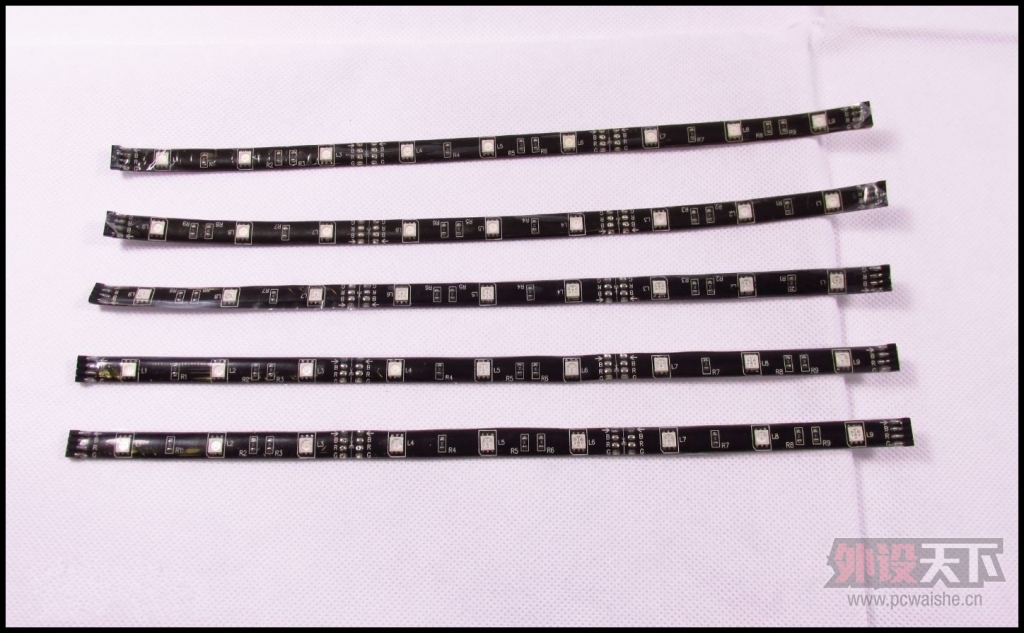

因为机箱一圈加里面的尺寸要170-180cm所以又买了5根灯条.多的以后用

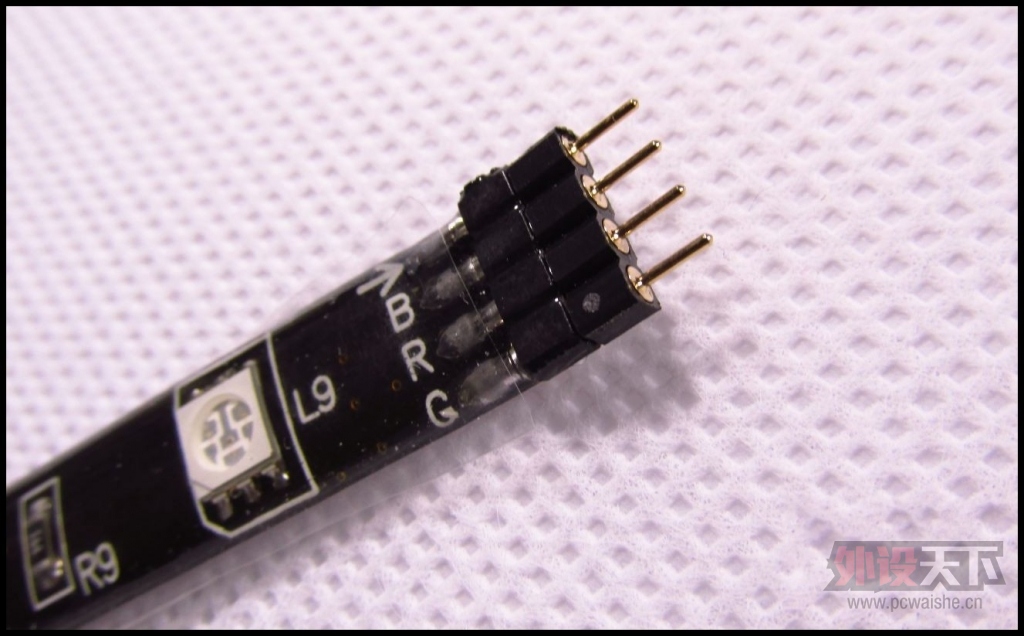

插针式的比D口安装拆卸方便一些

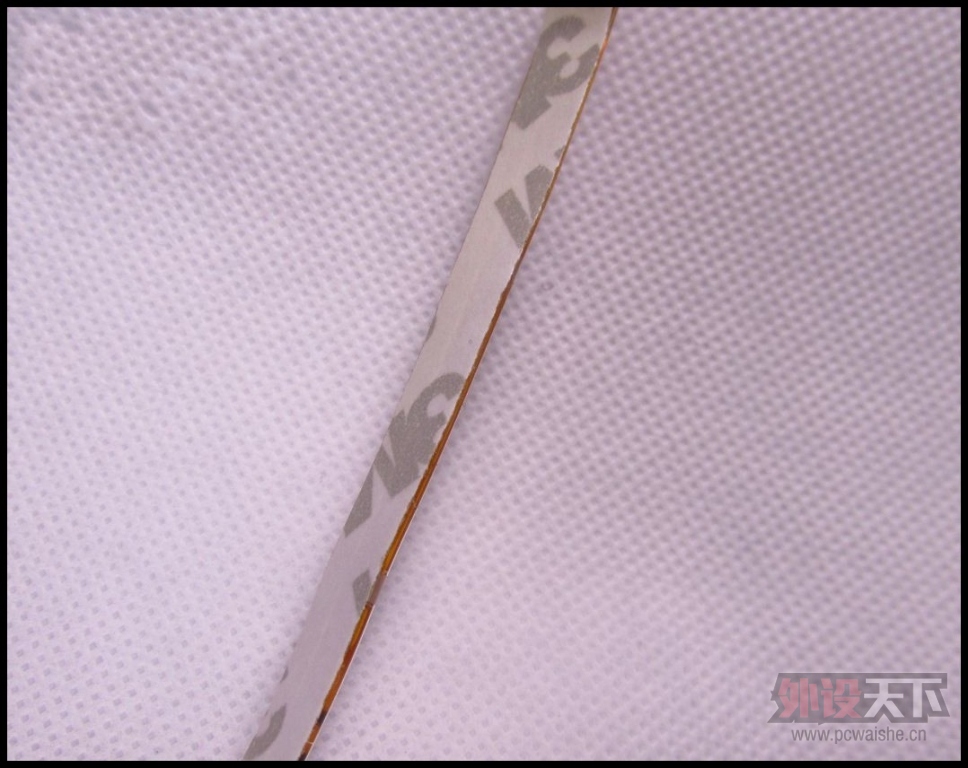

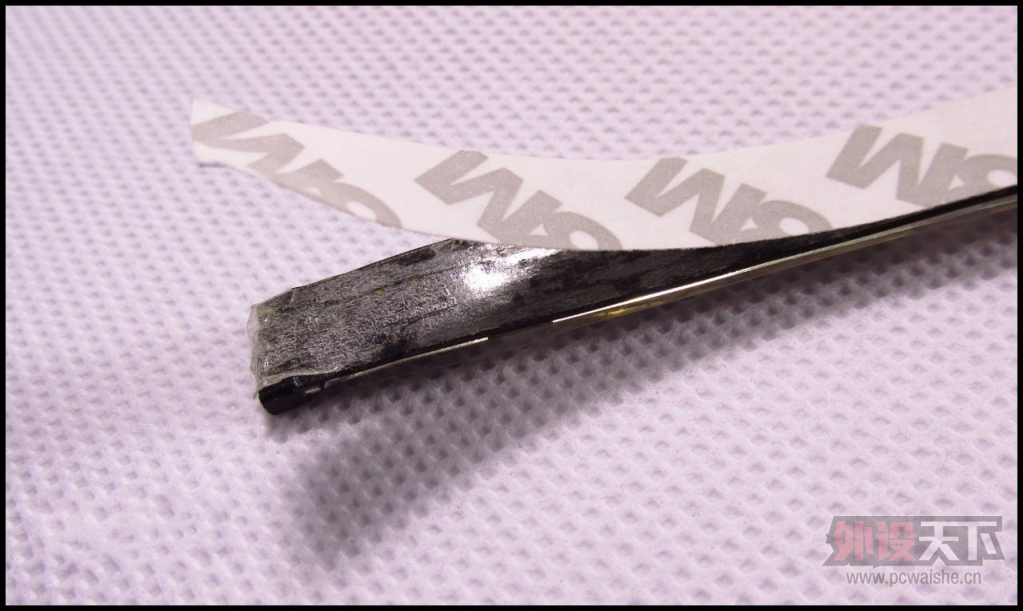

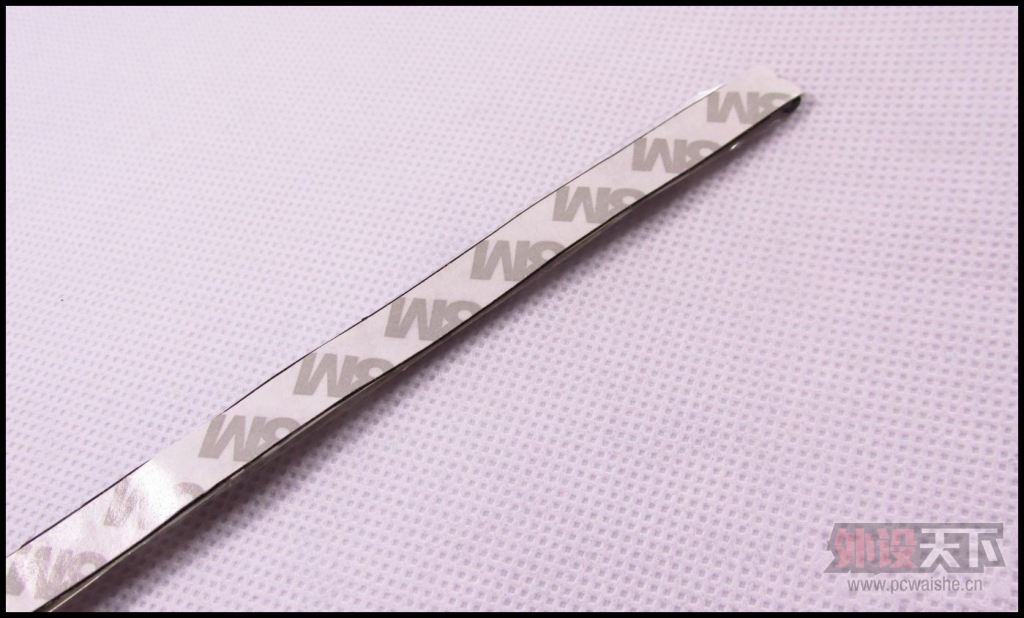

背面用3M胶粘贴

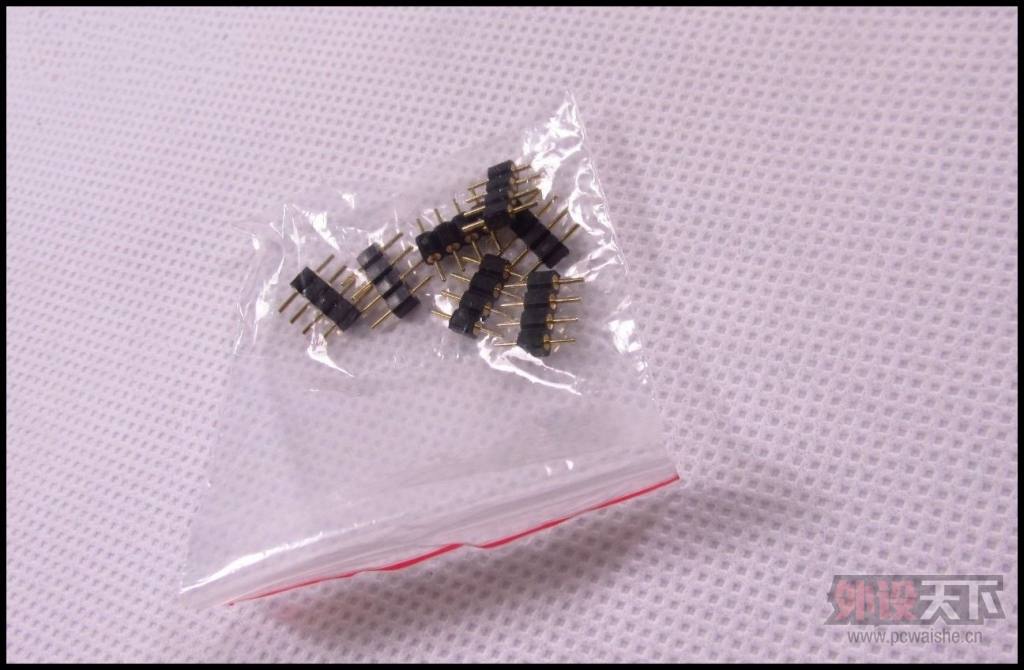

几个灯条用的插针

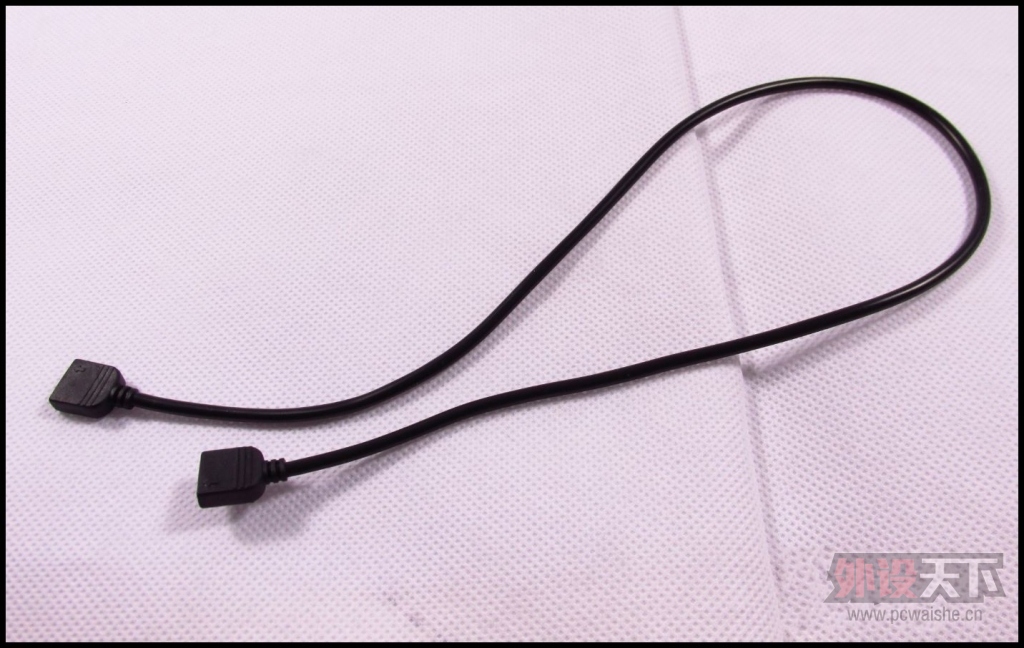

一根延长线机箱里面要用到
















下面进入实战篇；

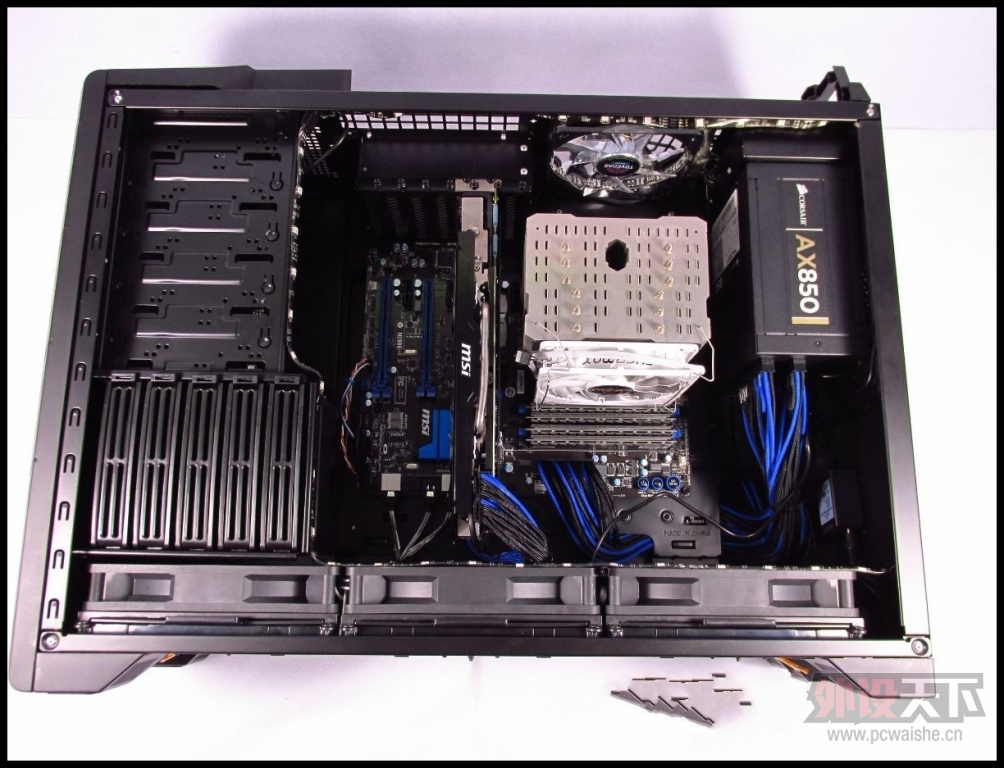

硬件配置；

CPU：Intel Core i7-2600K
主板：微星Z77-GD65
内存：美光 灯条 4GBX4 1866
显卡：微星 GTX680 Lightning
显示器：AOC if23
机箱；乌鸦2-E
硬盘：美光 M4 128G SSD.  希捷2TB
电源：海盗船AX850









A；安装灯条插针与连接线

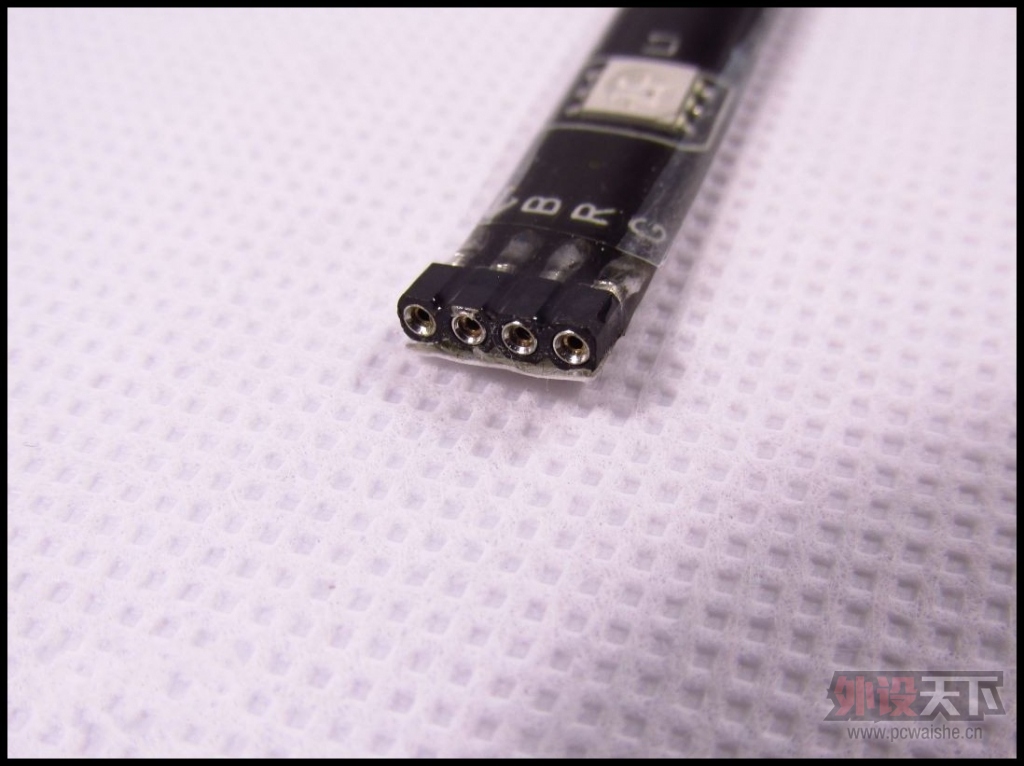

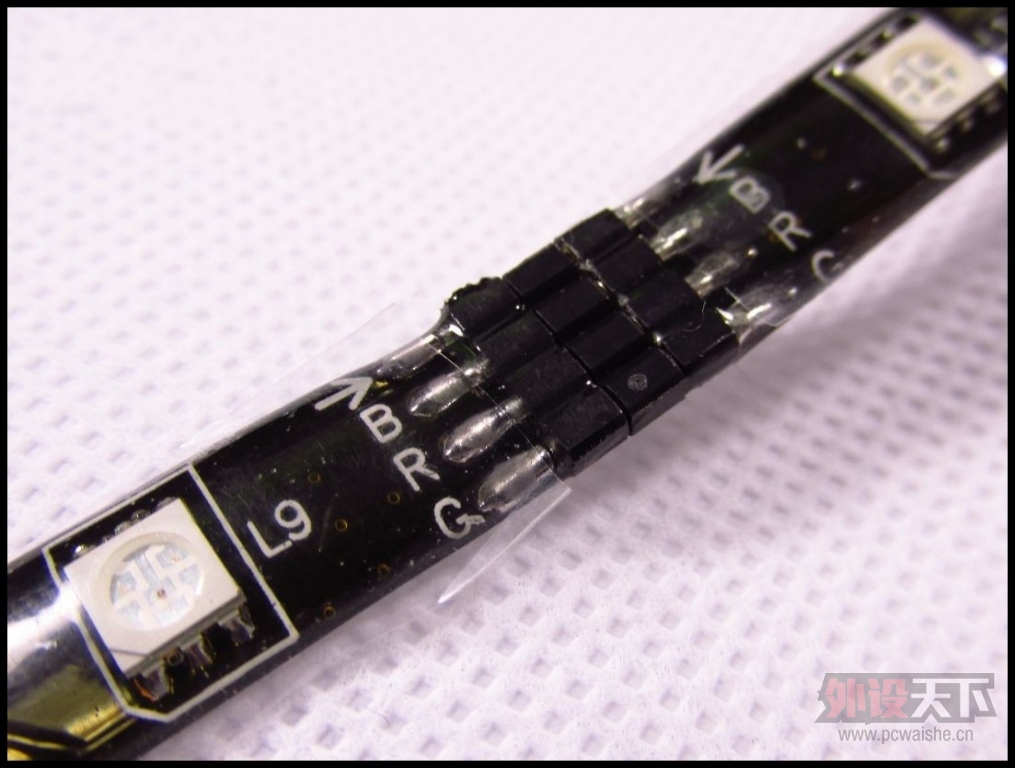

取出灯条把插针插紧.记得一定要是箭头与箭头相连接.要不灯不亮











撕去背面的贴纸

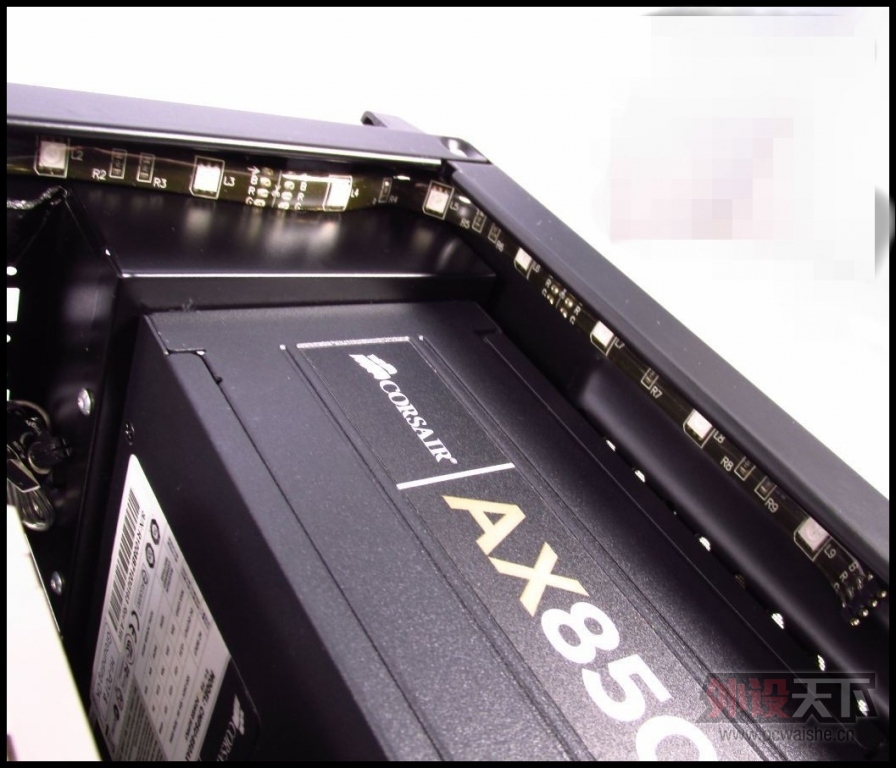

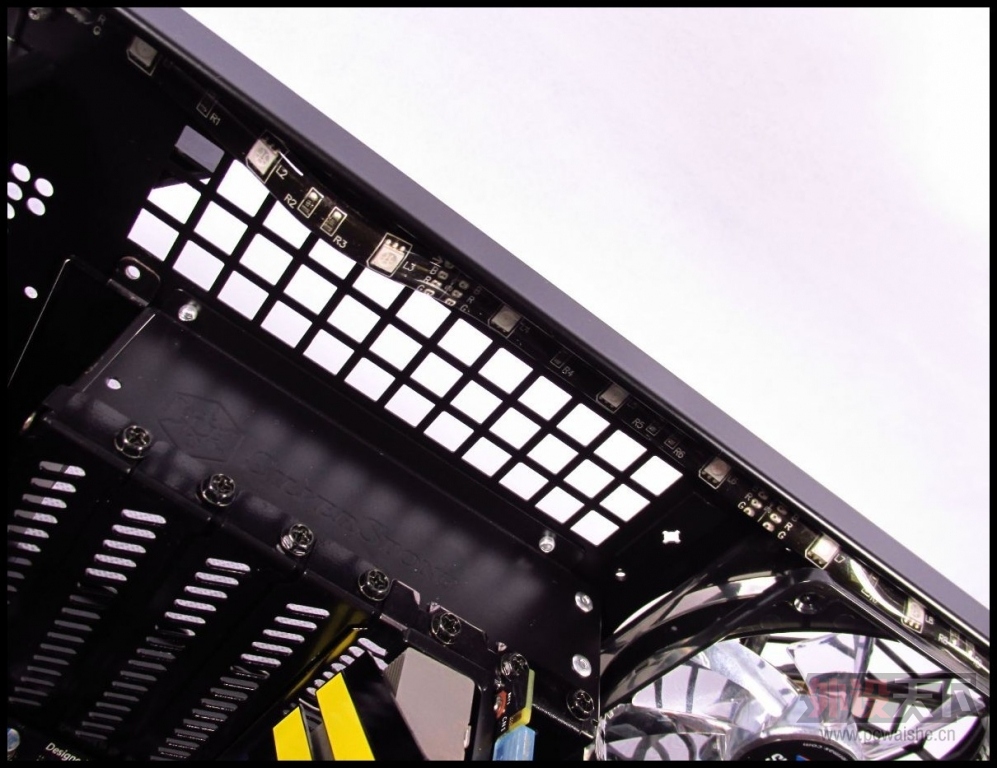

沿着机箱上部有空隙的位置贴紧即可.提醒大家一定要清理干净灰尘.要不很容易就掉下来











在连接上另外一根灯条.沿右侧粘贴上就ok










把电原上的2个接头接在灯条上

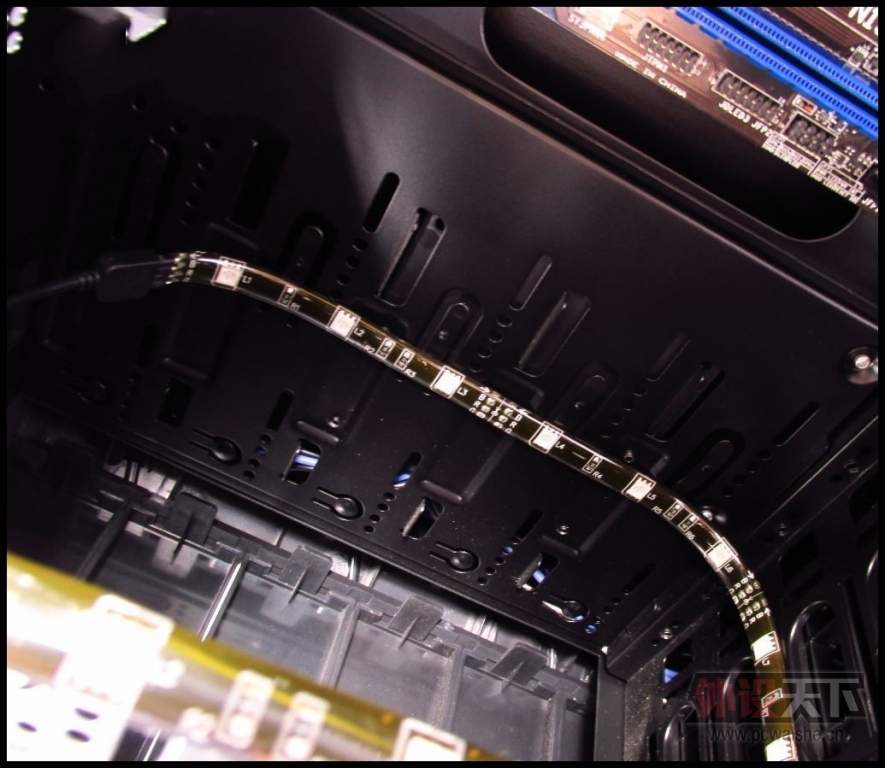

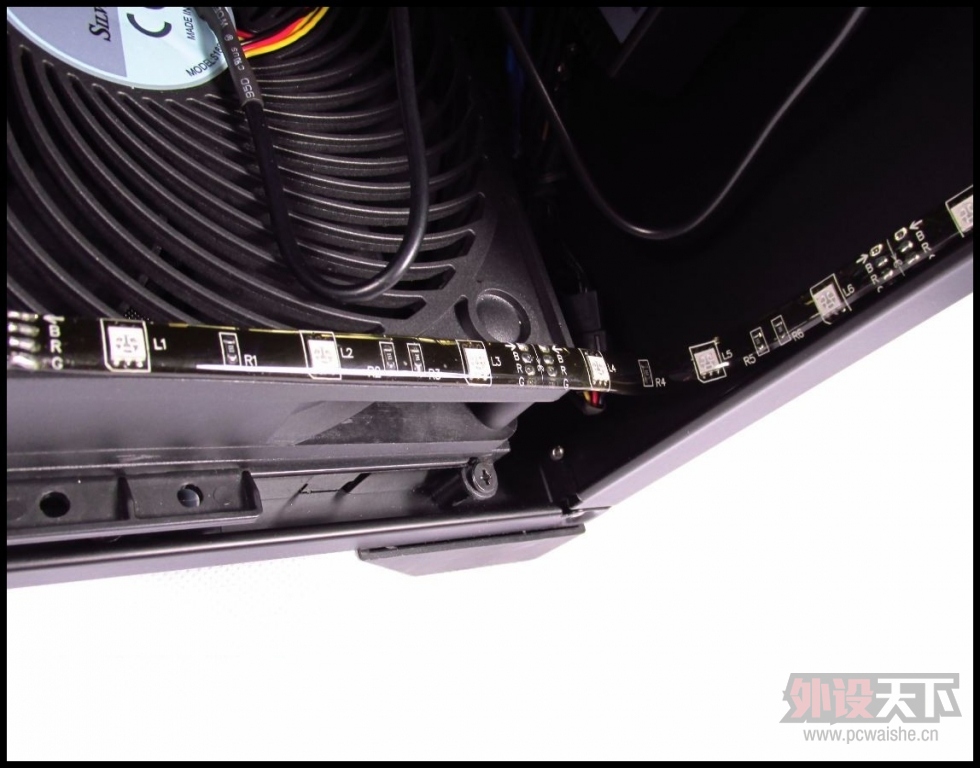

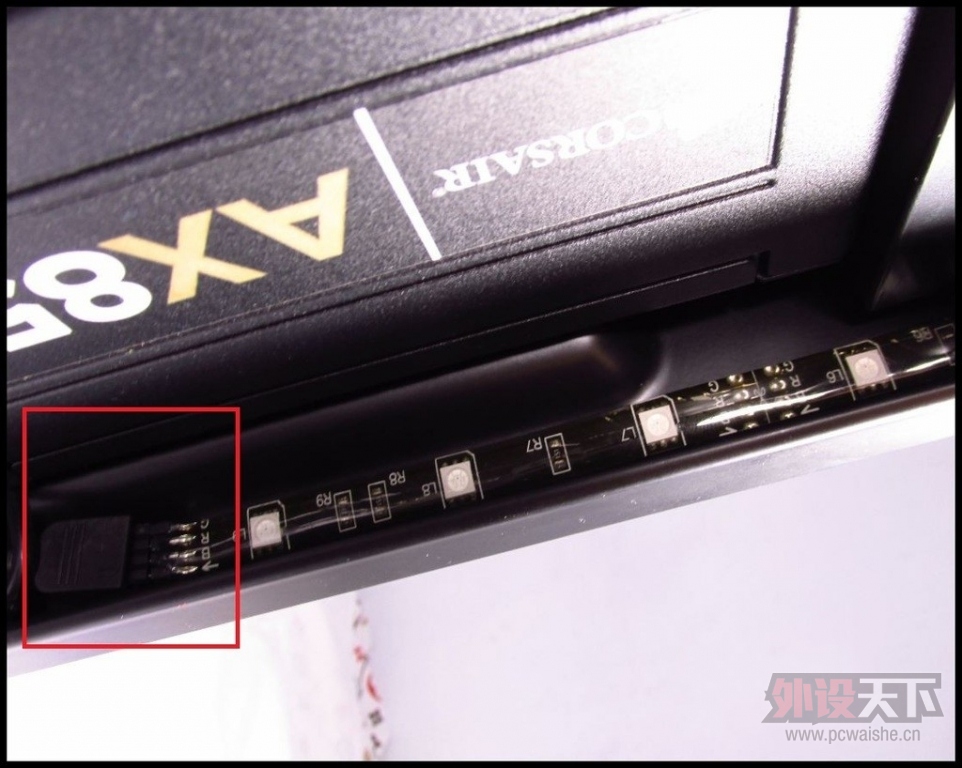

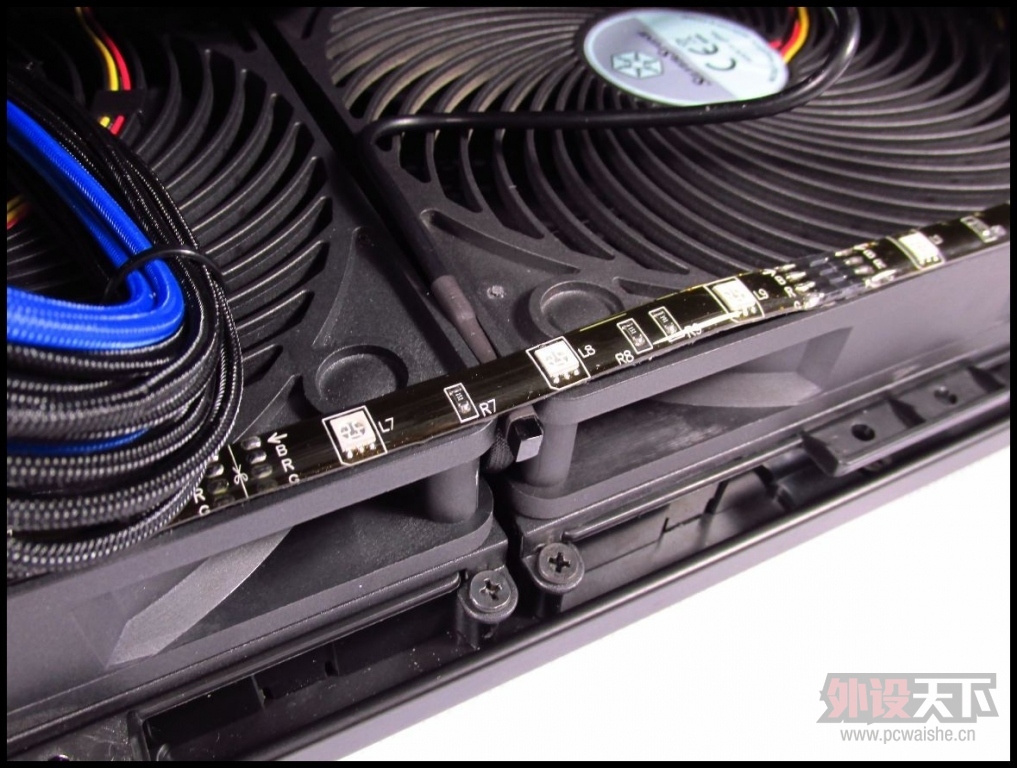

连接另外一根灯条.贴到底部风扇框边上









接收器放到这里.必须的是遥控器可以接收到的地方

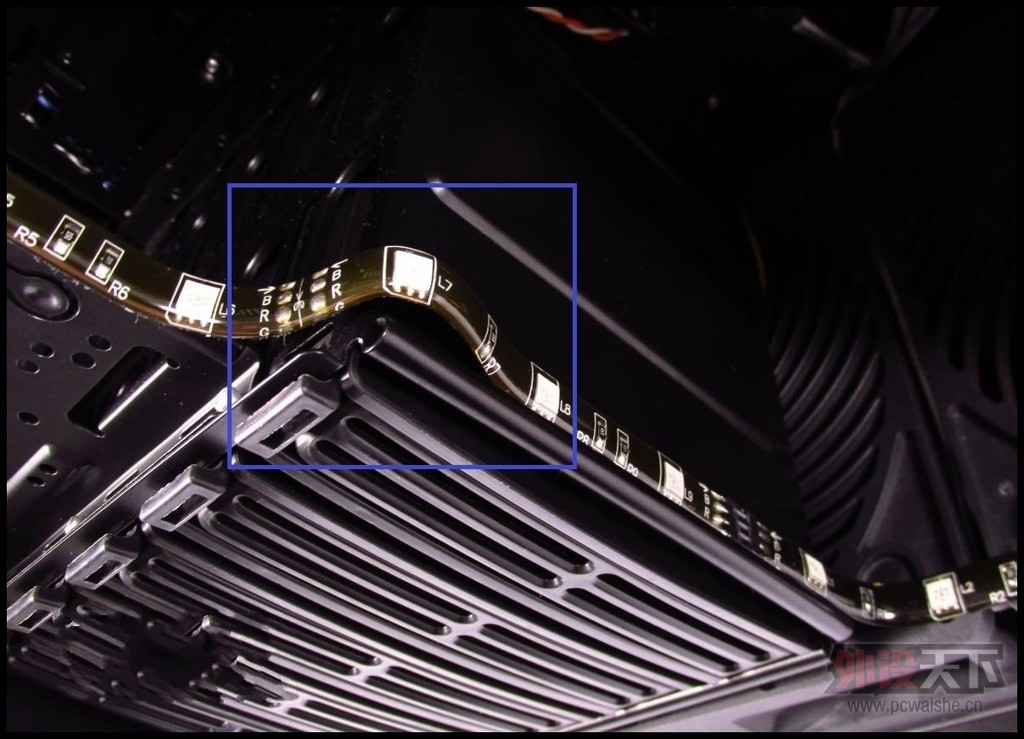

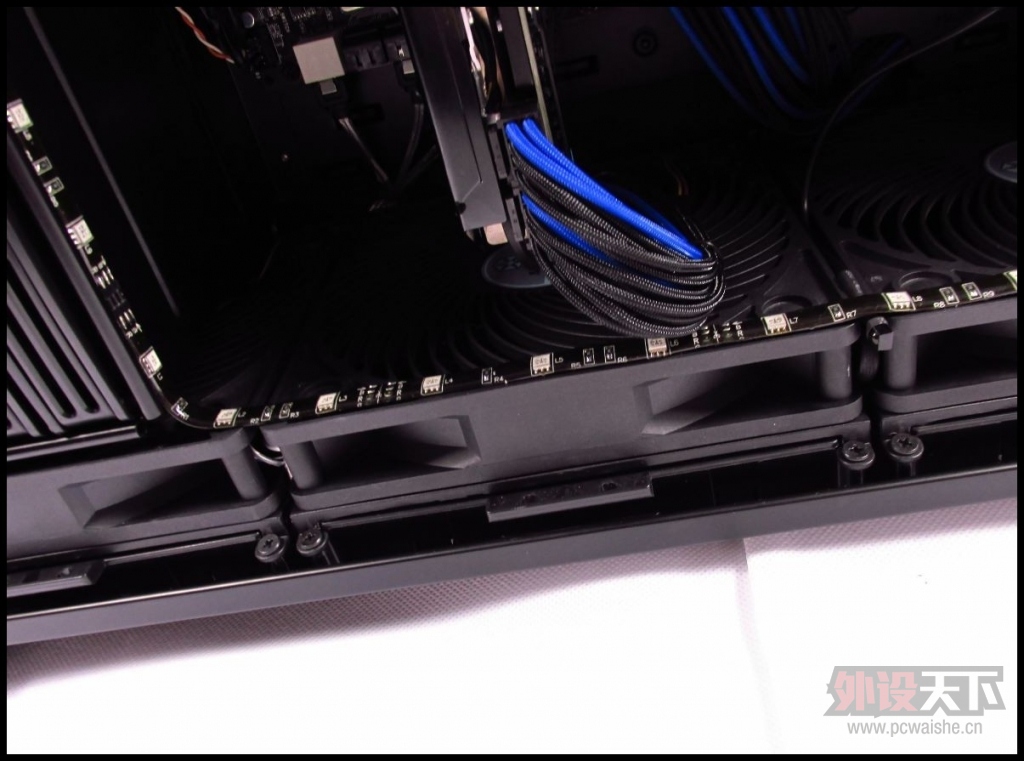

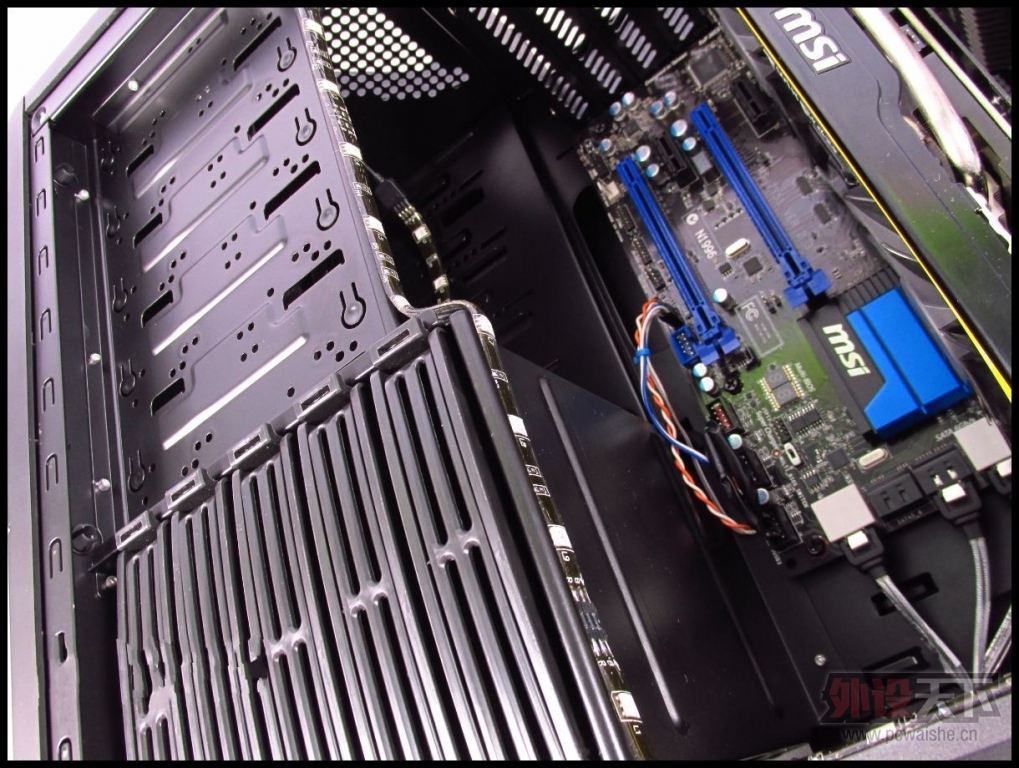

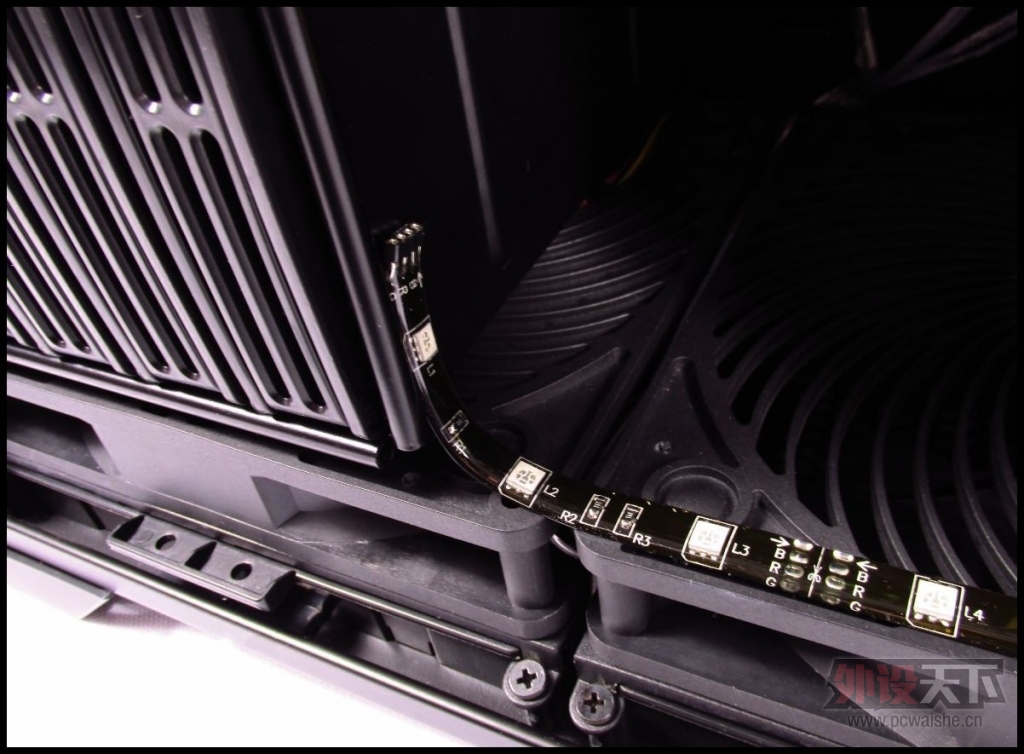

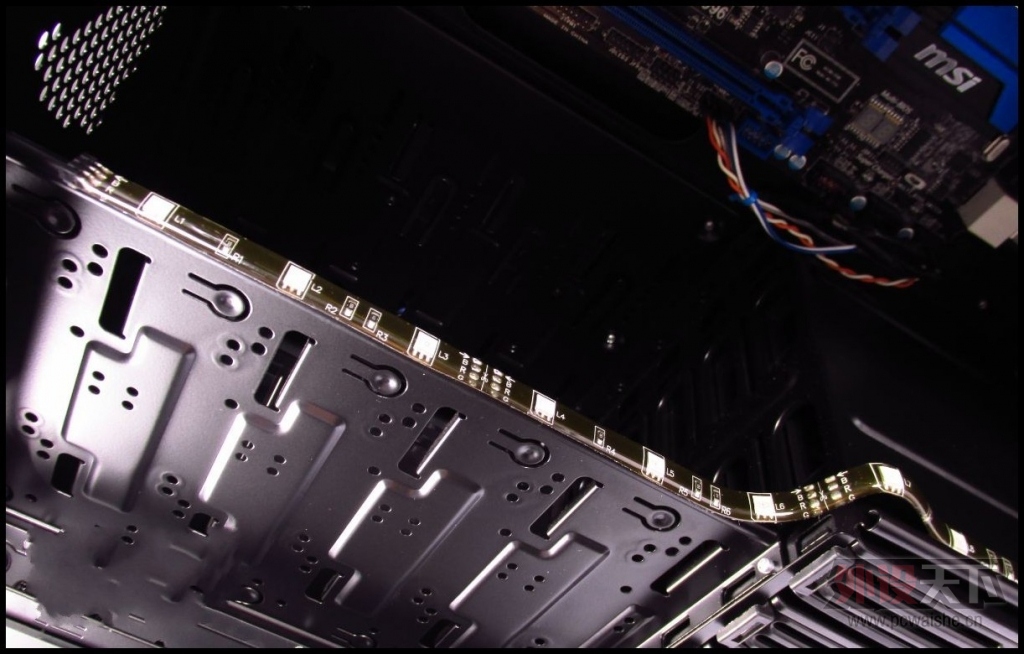

沿硬盘架贴最后一根灯条.这里不要弯曲的过大，不然很容易断

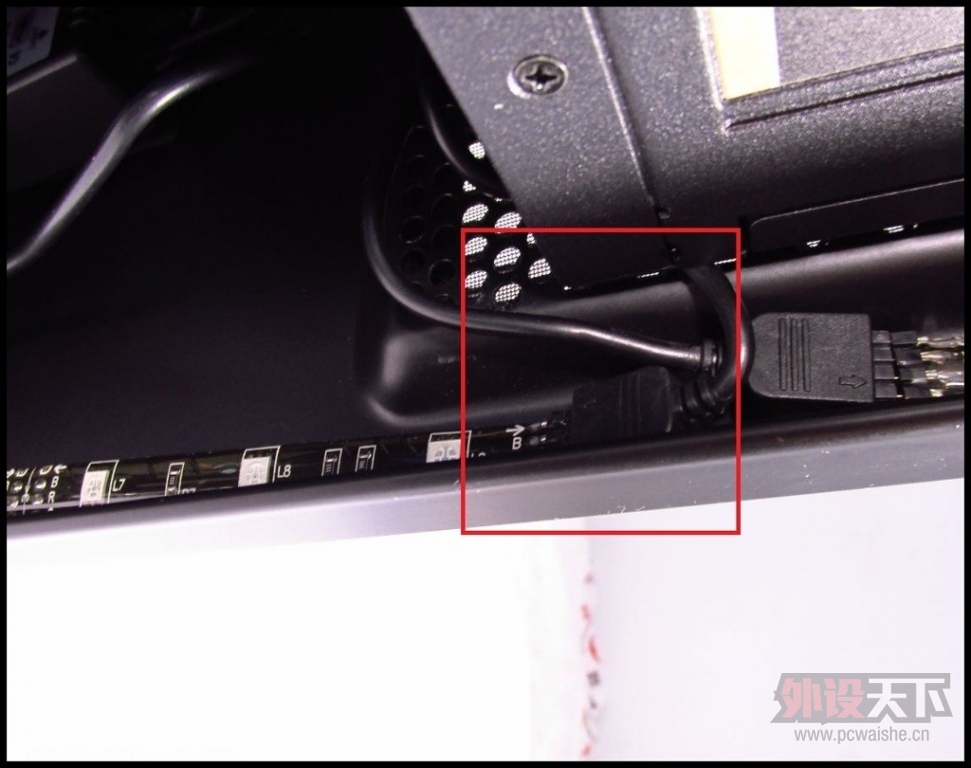

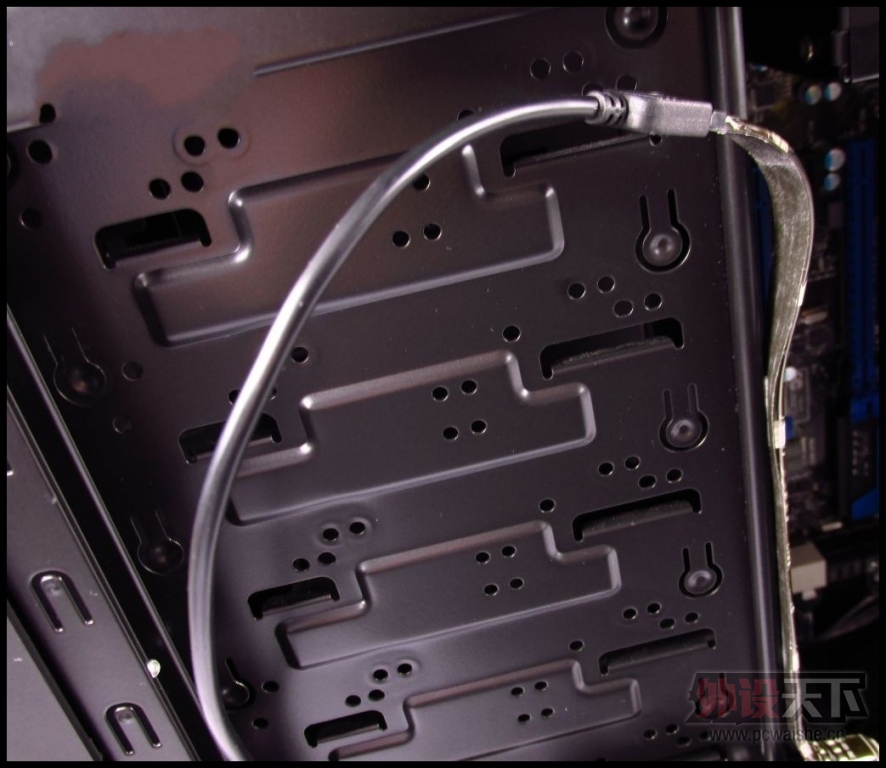

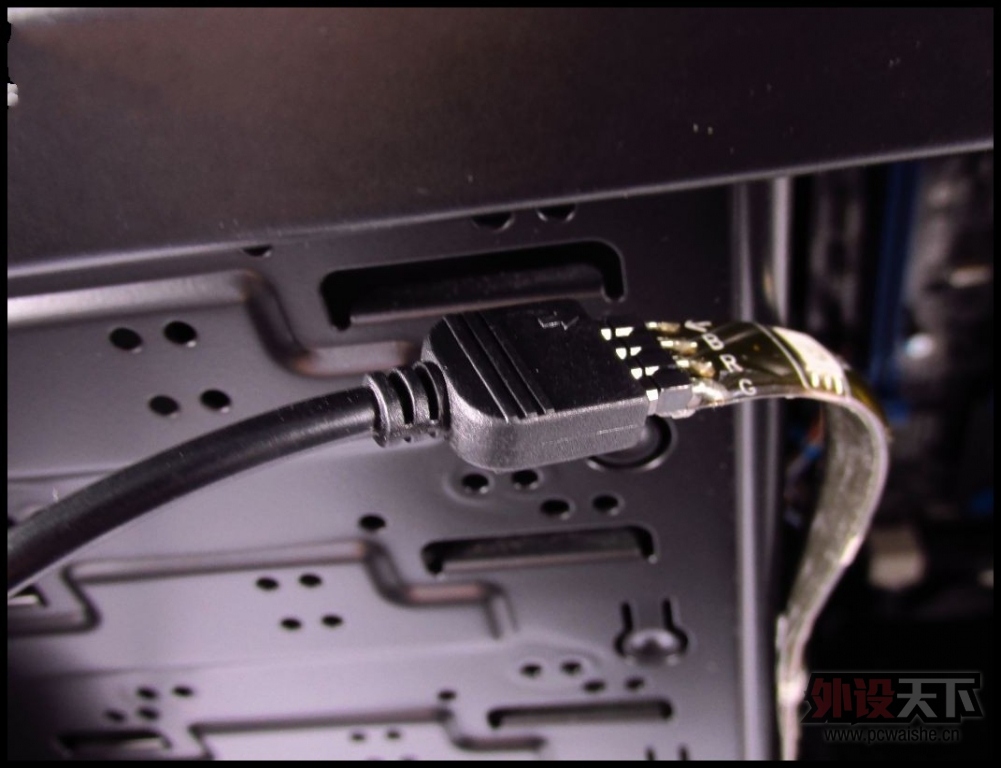

最后把延长线用插针连接灯条，机箱内部的灯条到此就安装完了

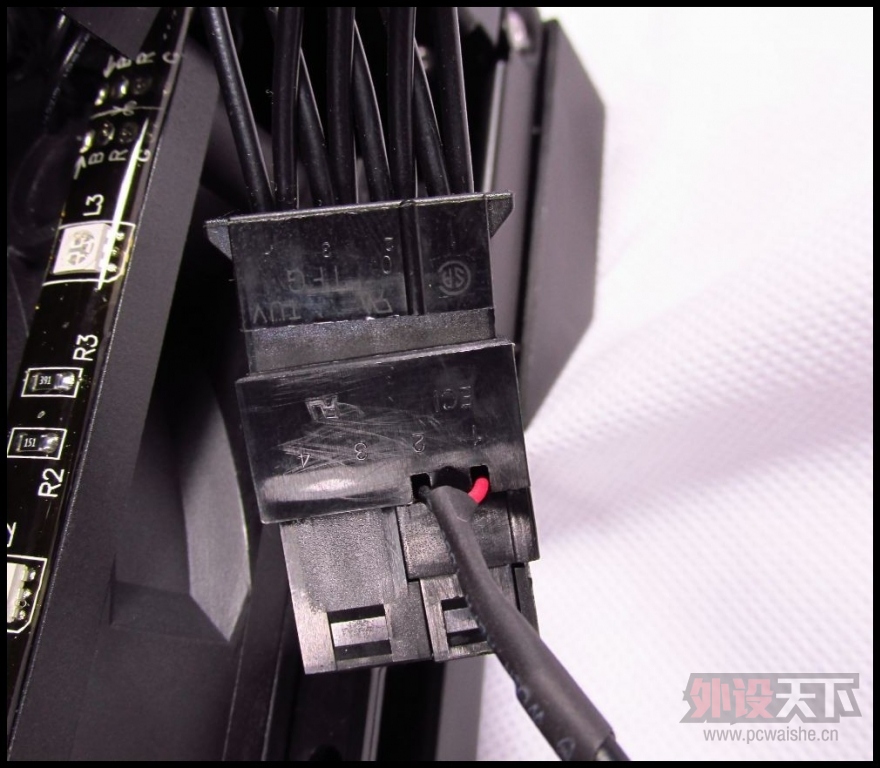

接上D口线到机箱电原上








接下来安装机箱底部灯条；

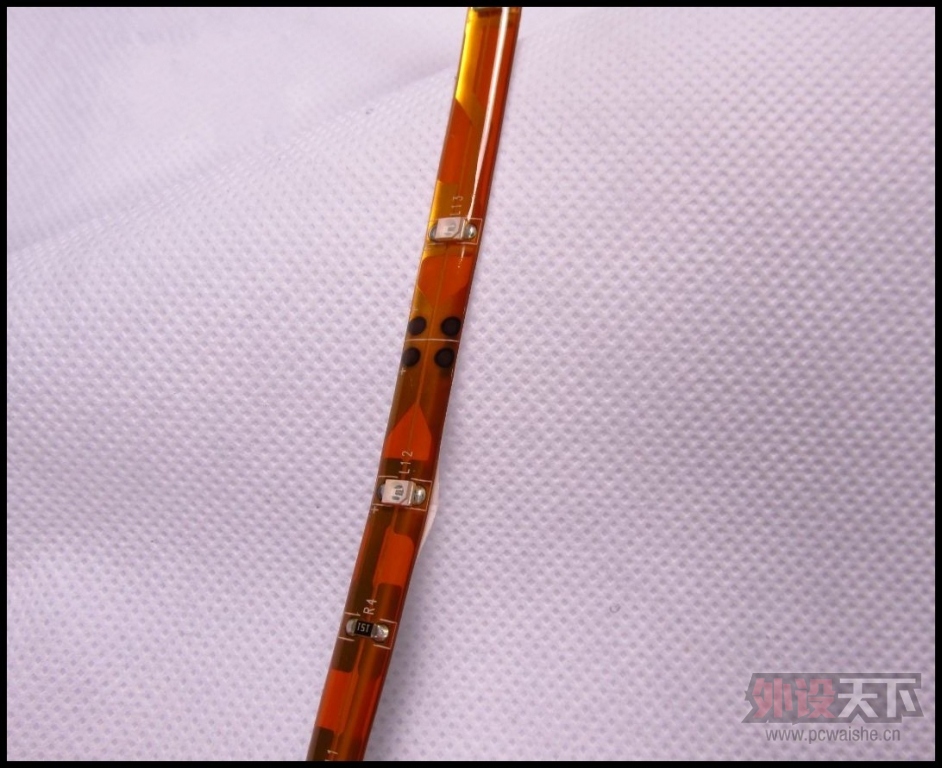

取出来超频三的灯条.这款外观不是黑色.不过用在底下不怕









一样采用3M胶粘贴.供电D口

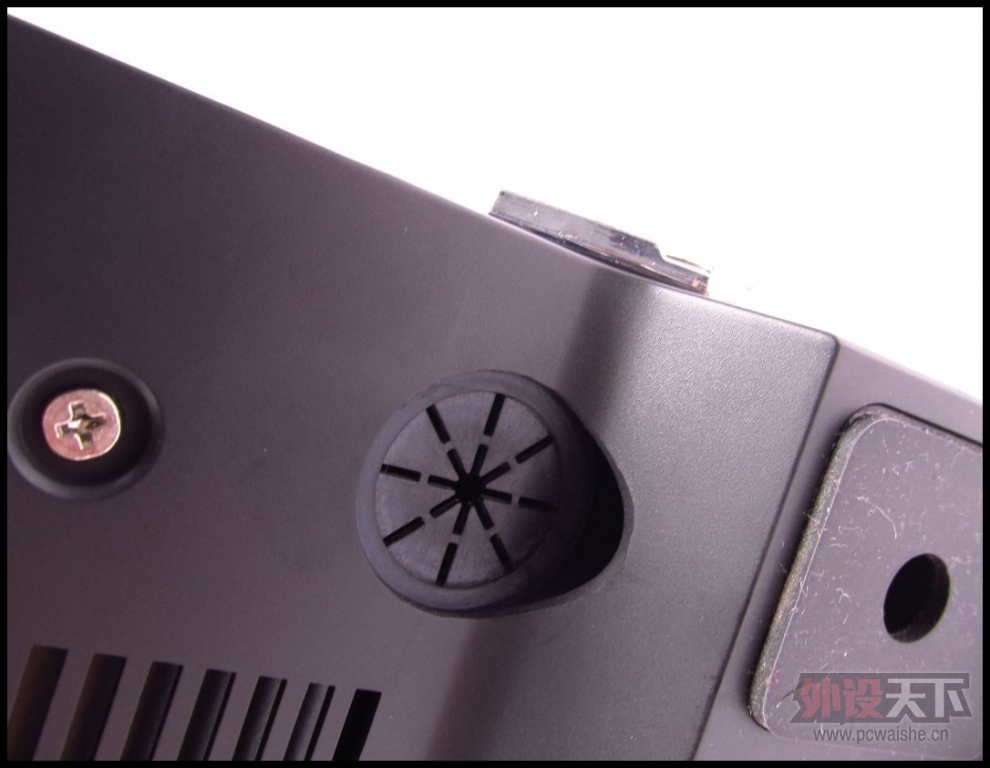

乌鸦2机箱内部正好有预留的水冷孔.这下派上用场了呵呵

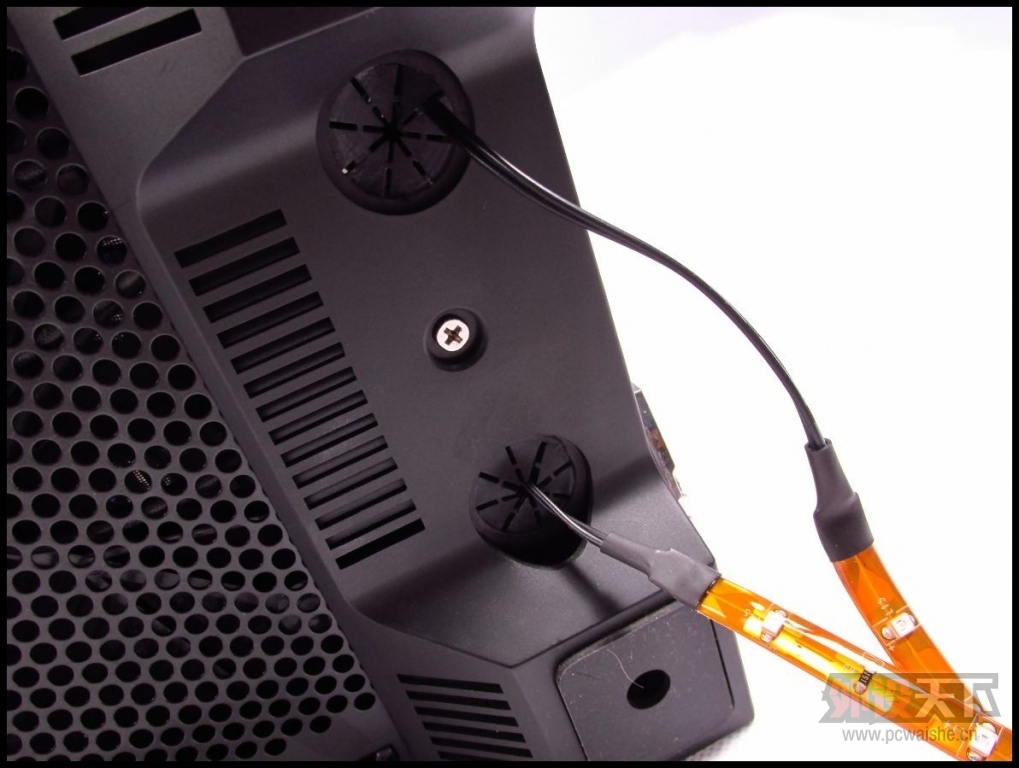

从机箱内部把灯条线穿过去

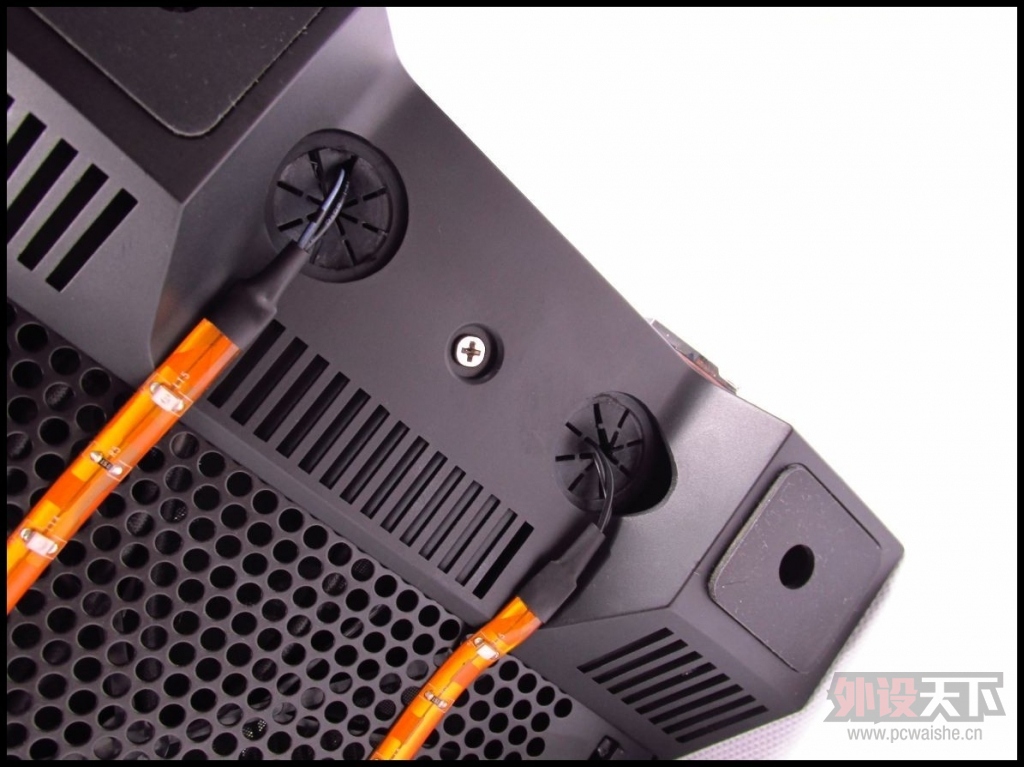

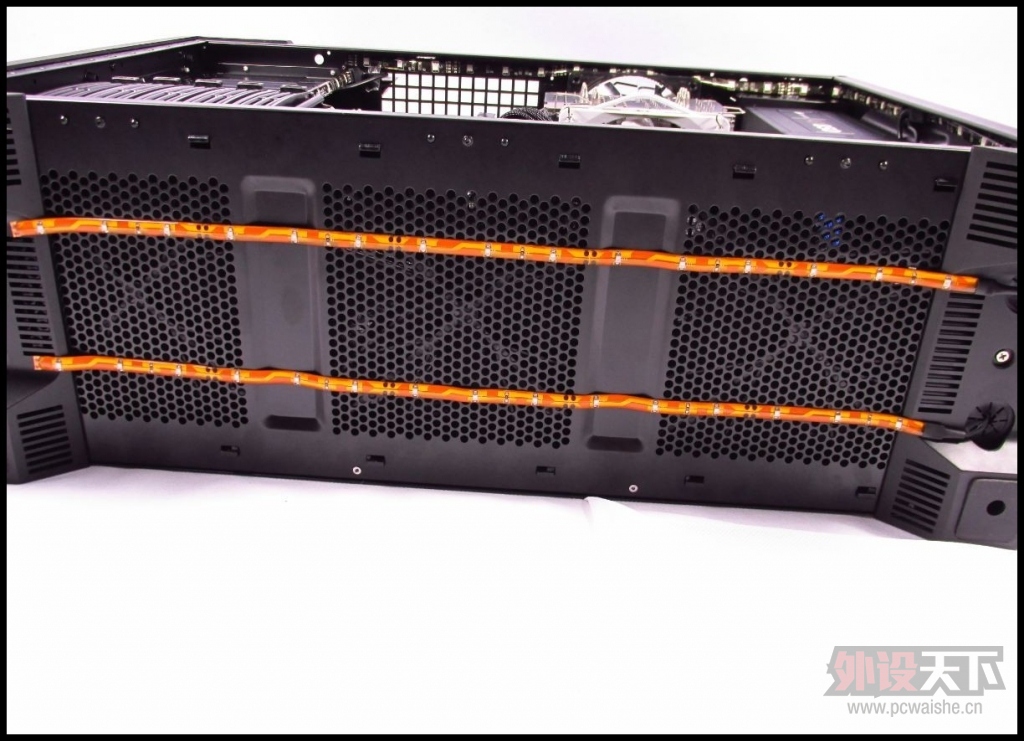

把3M胶贴紧就可以了.完成的样子

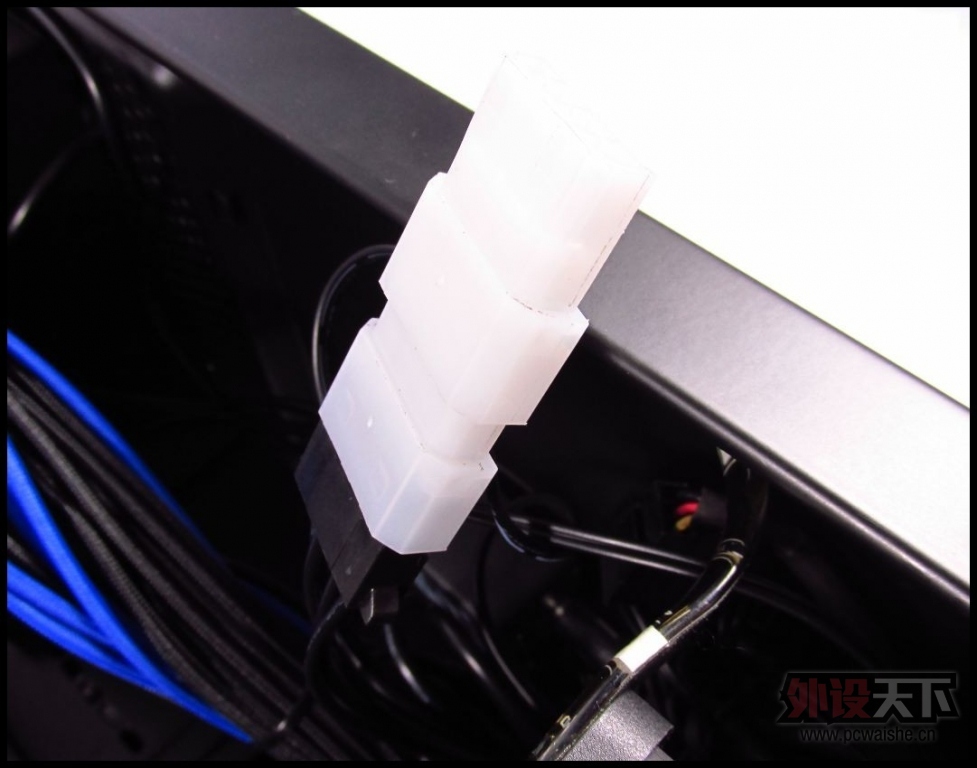

最后把2个D口想连接在1转4的电原上






全部完成的效果.来一张看看 未通电的




光驱位也不能漆黑一片不是一样加上灯

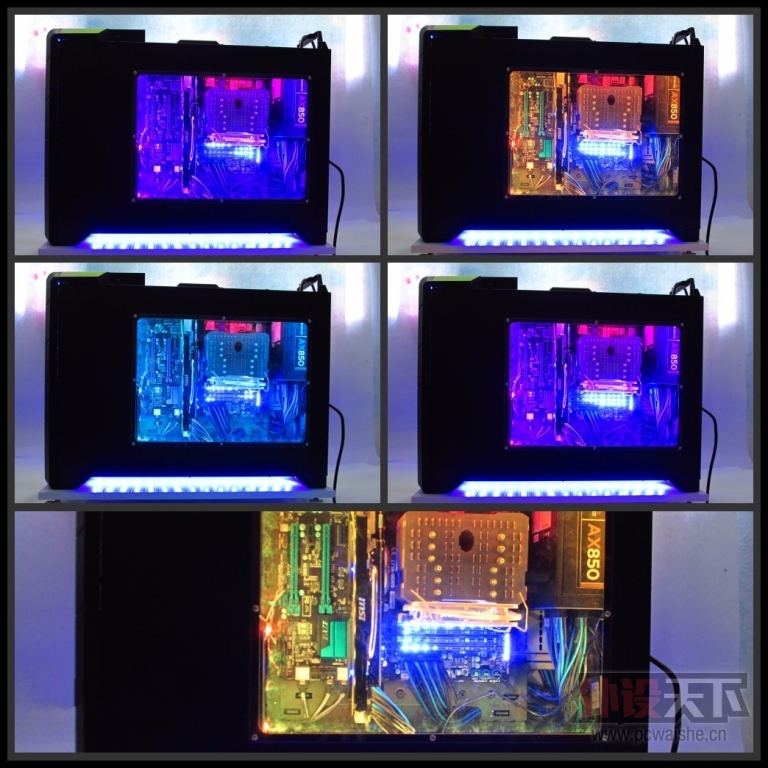

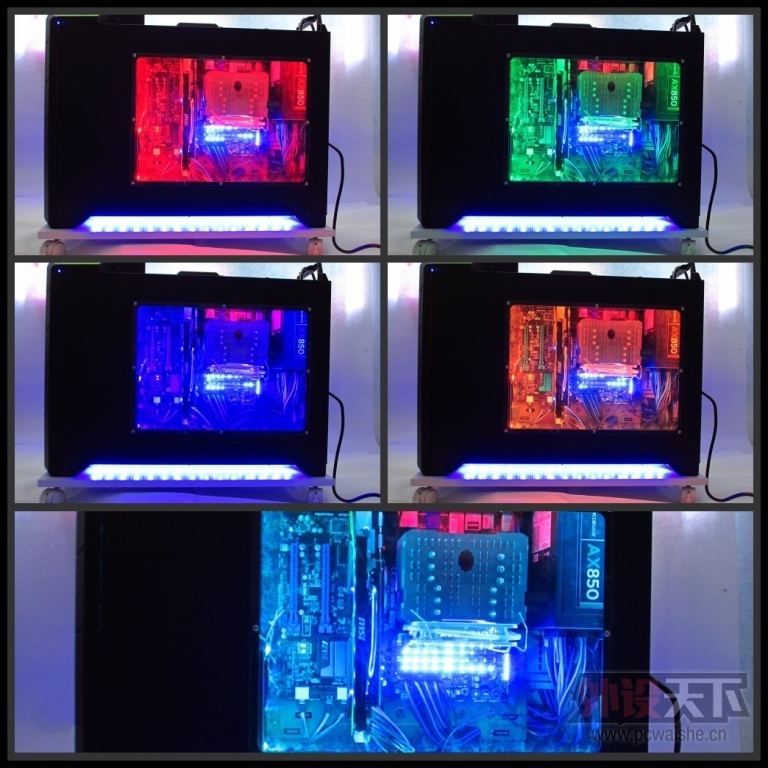

颜色欣赏这里只记录了10种颜实际颜色是16种











就算是以后机箱灰尘多了.只要把灯条取下.清理完灰尘重新贴上3M胶灯条还可以重复使用.















通电的效果.迷人眼睛啊N种颜色随便你切换

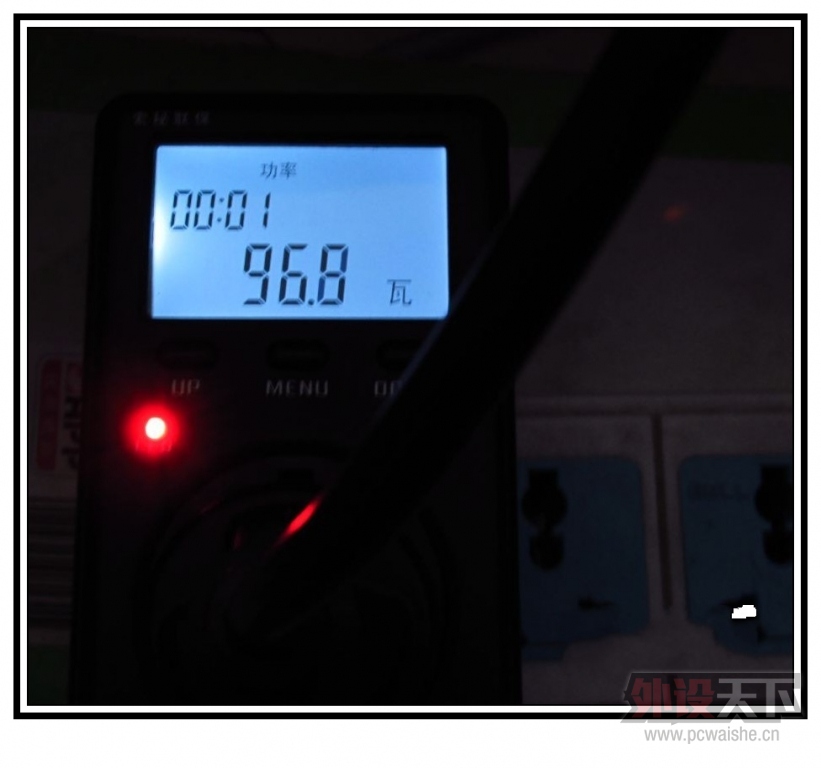

加上灯条功耗才96.8w比较低的

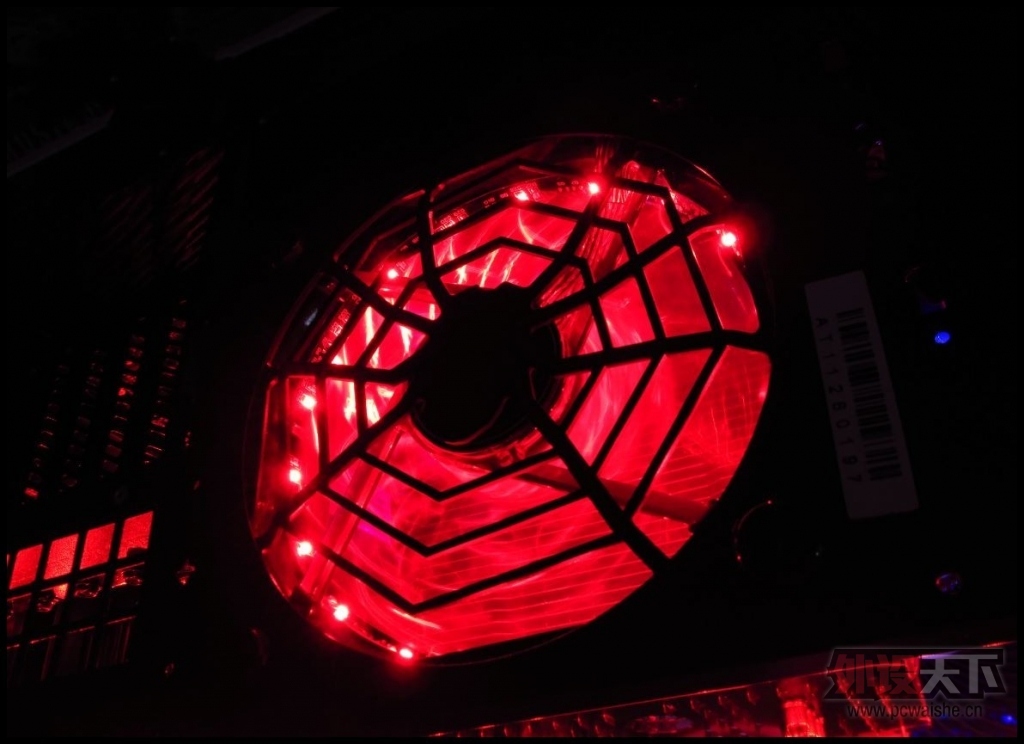

上面来一张.比较喜欢红色哈哈

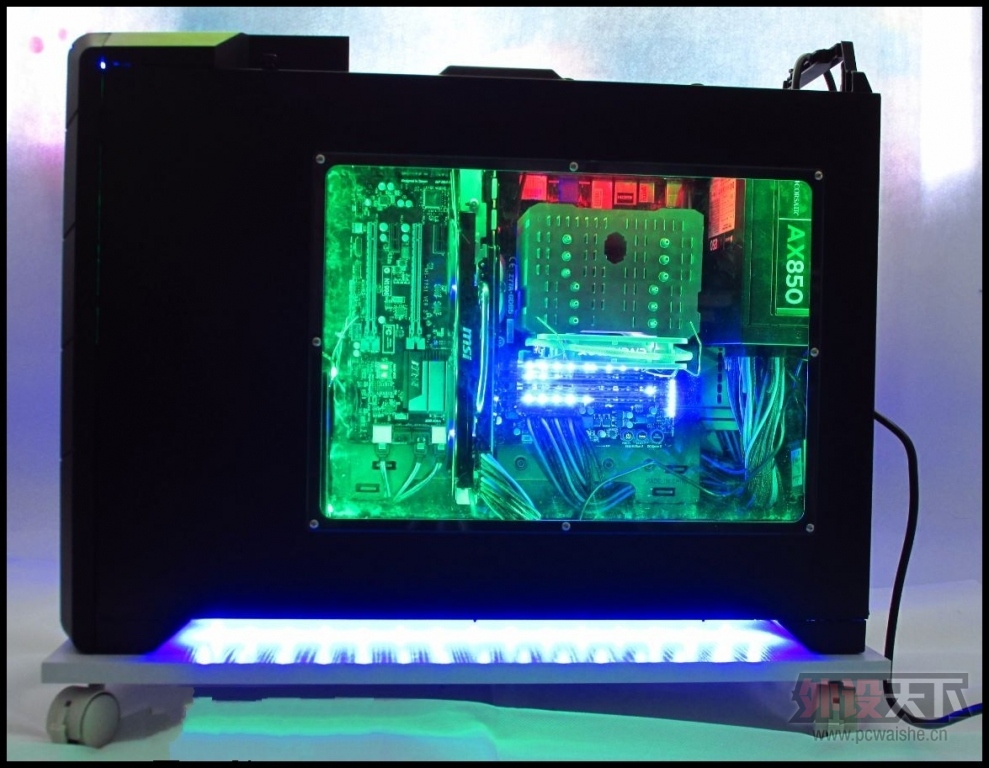

盖上侧面板的效果.有亚克力版不用光污染浪费啊 绿色清爽无比

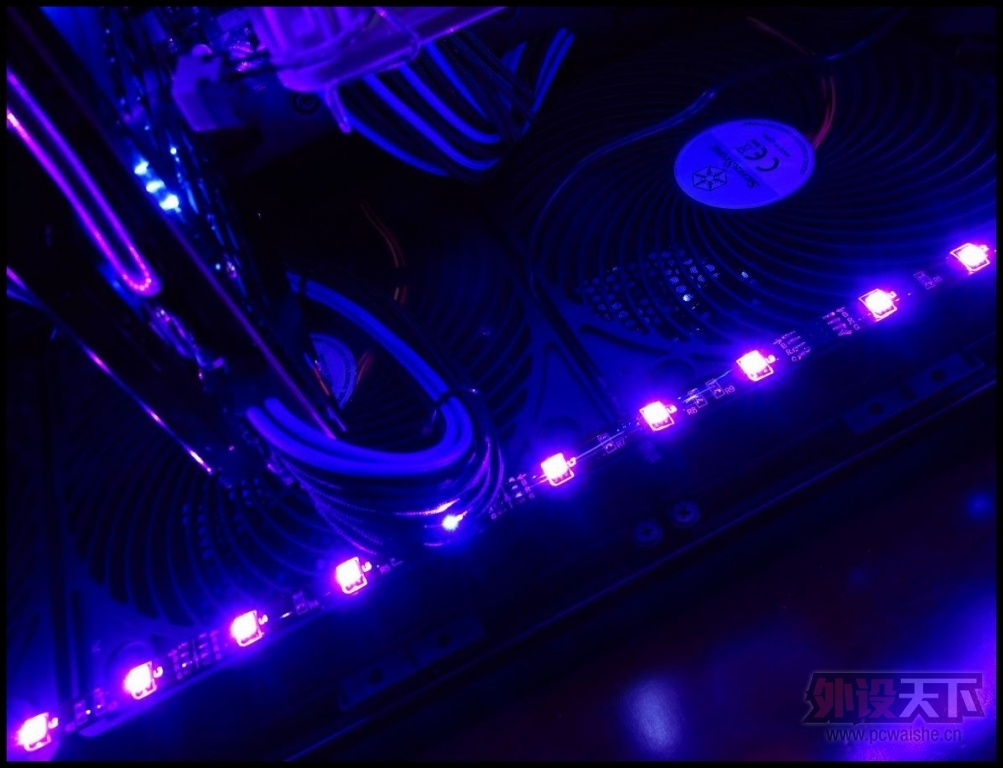

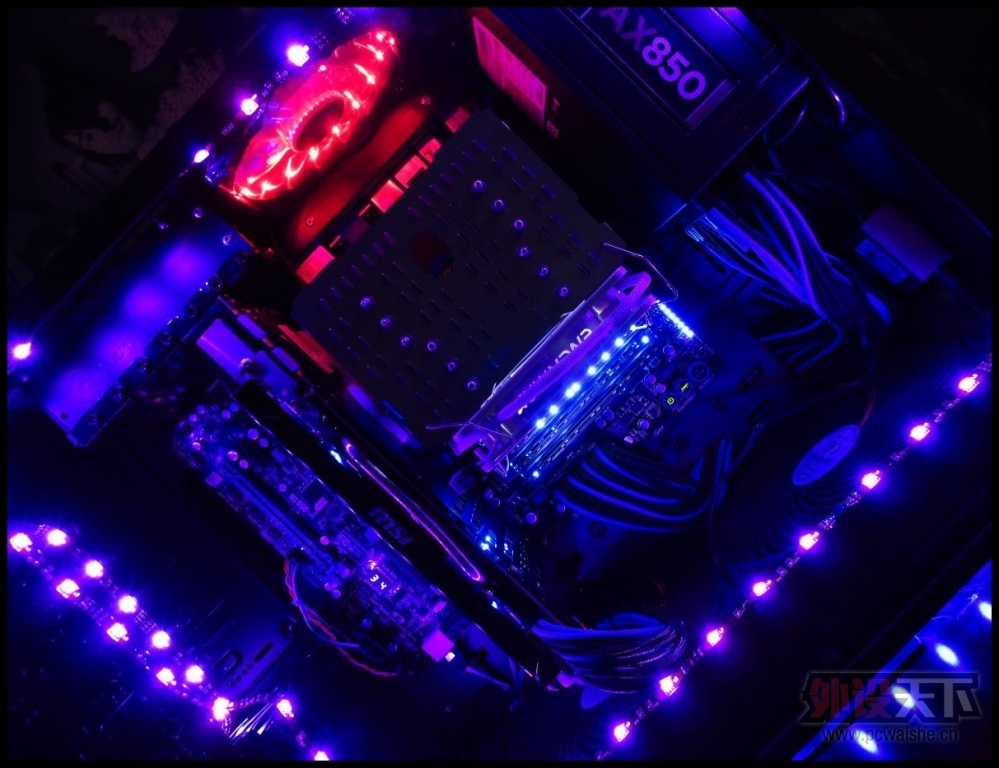

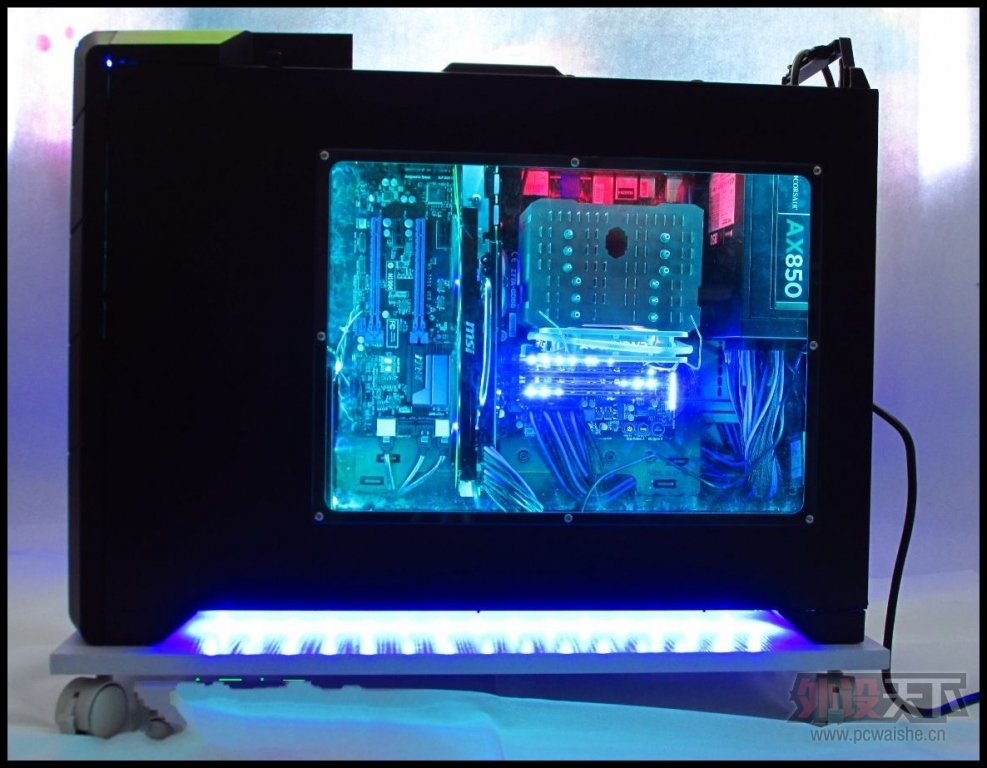

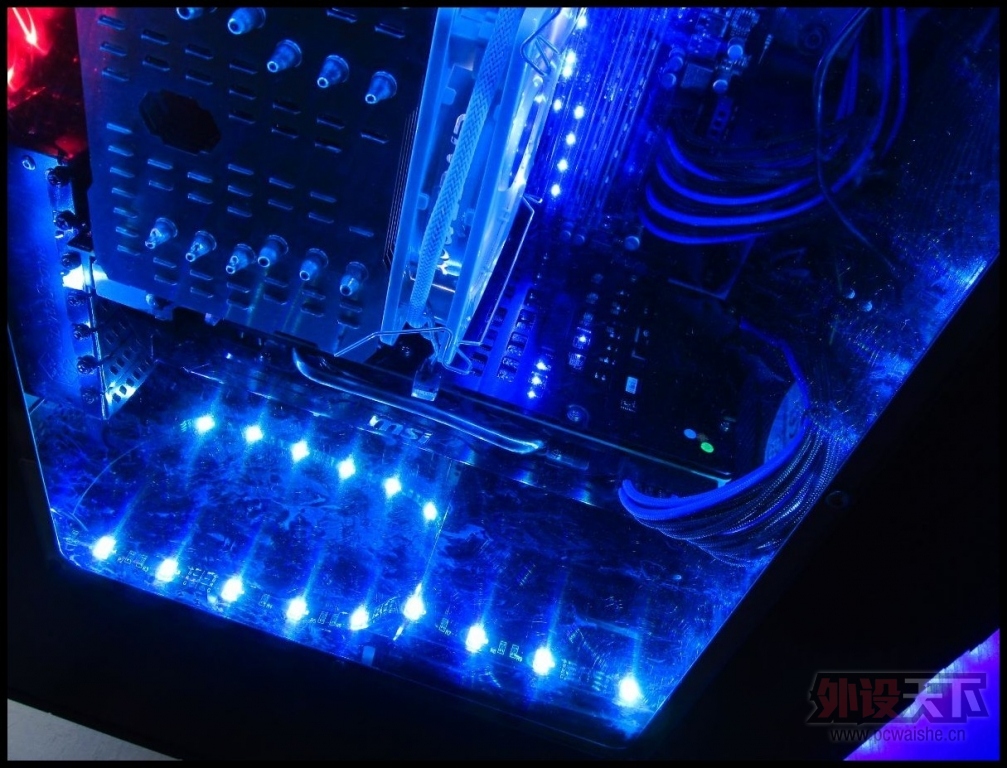

蓝色正好与内存颜色很搭.给人迷幻的感觉

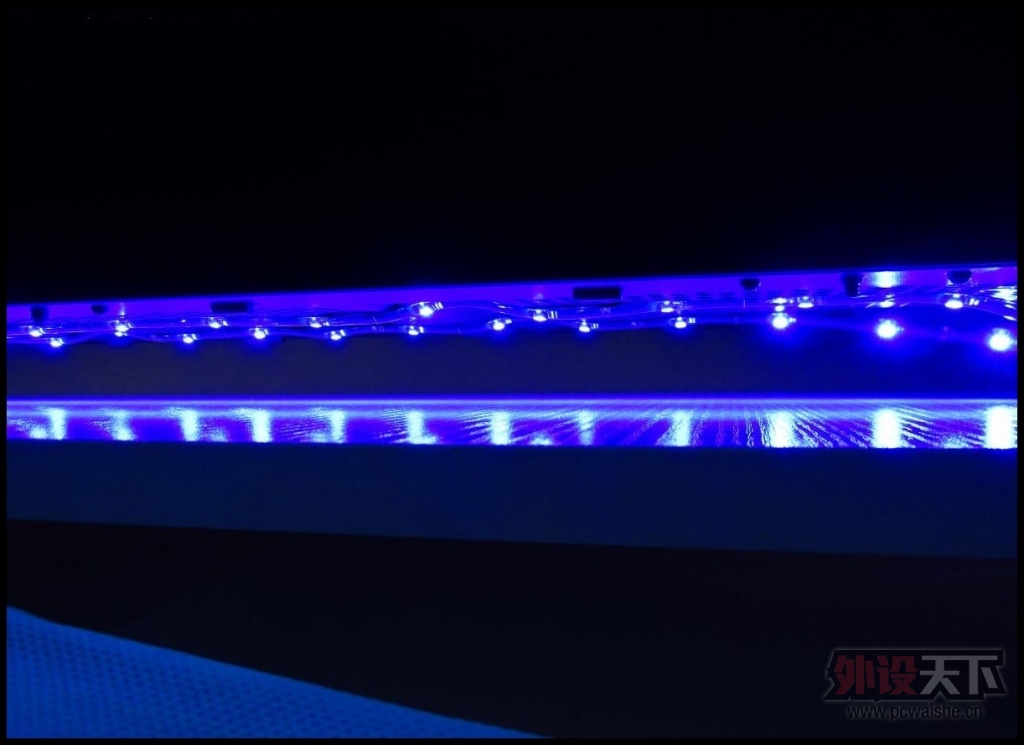

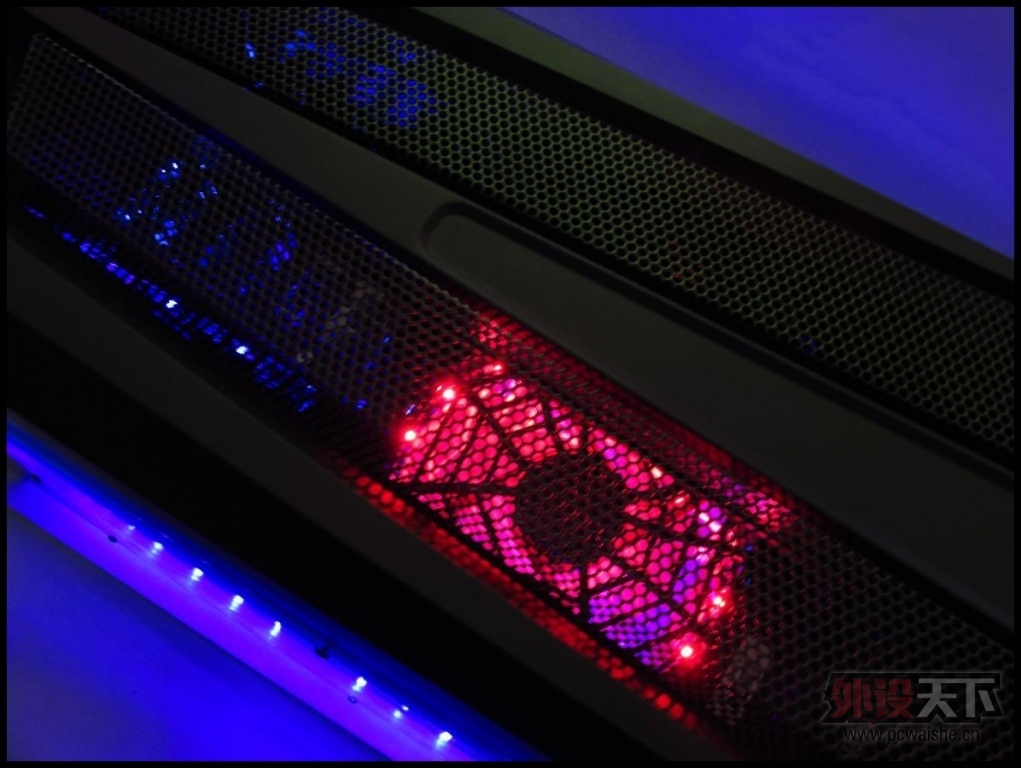

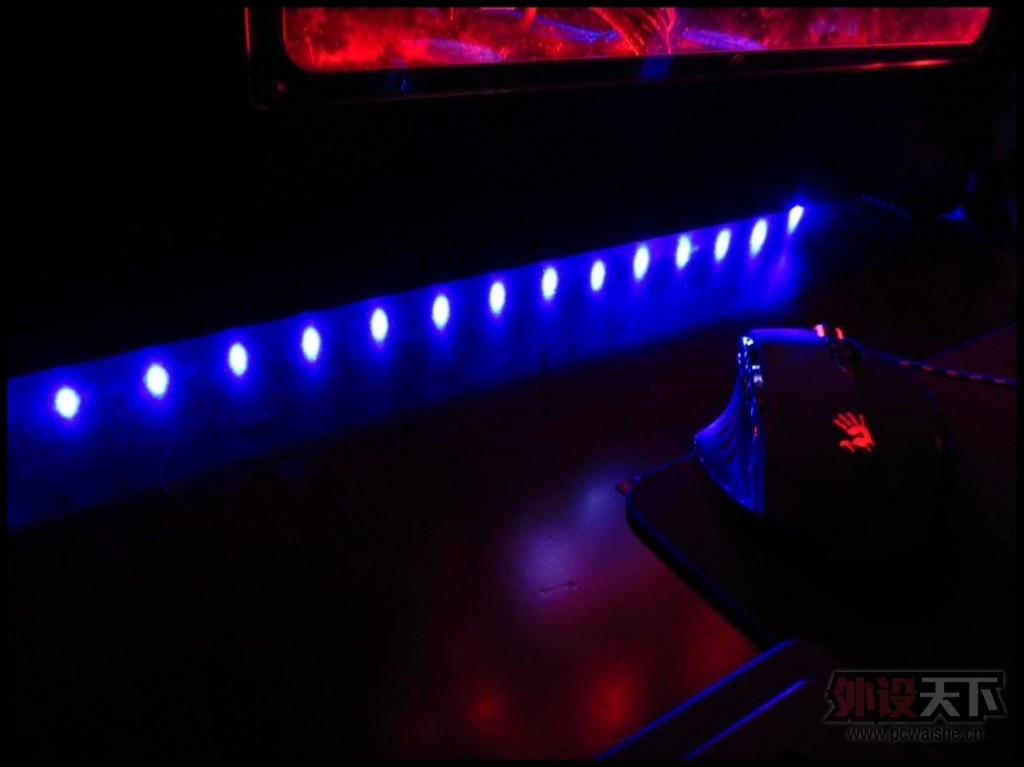

底部只有蓝色不过也比较漂亮.低调嘛











亮度可7个等级调节.我一般不让它太亮  等级1-3就不错











这一张大家感觉到一种梦幻的错觉没

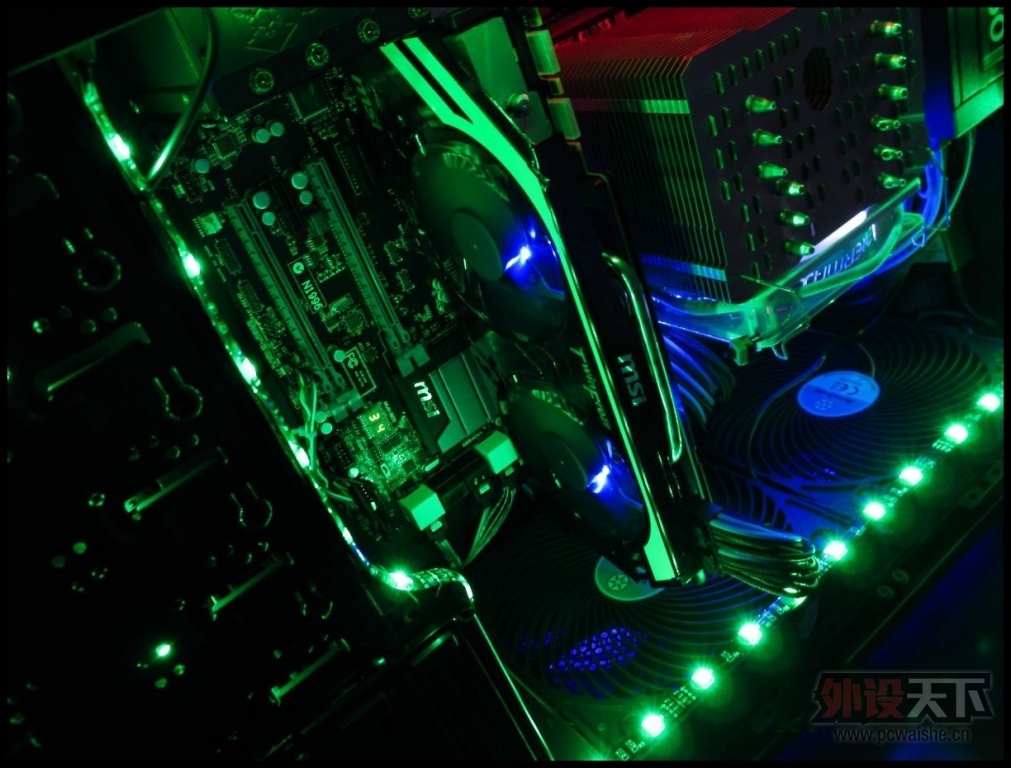

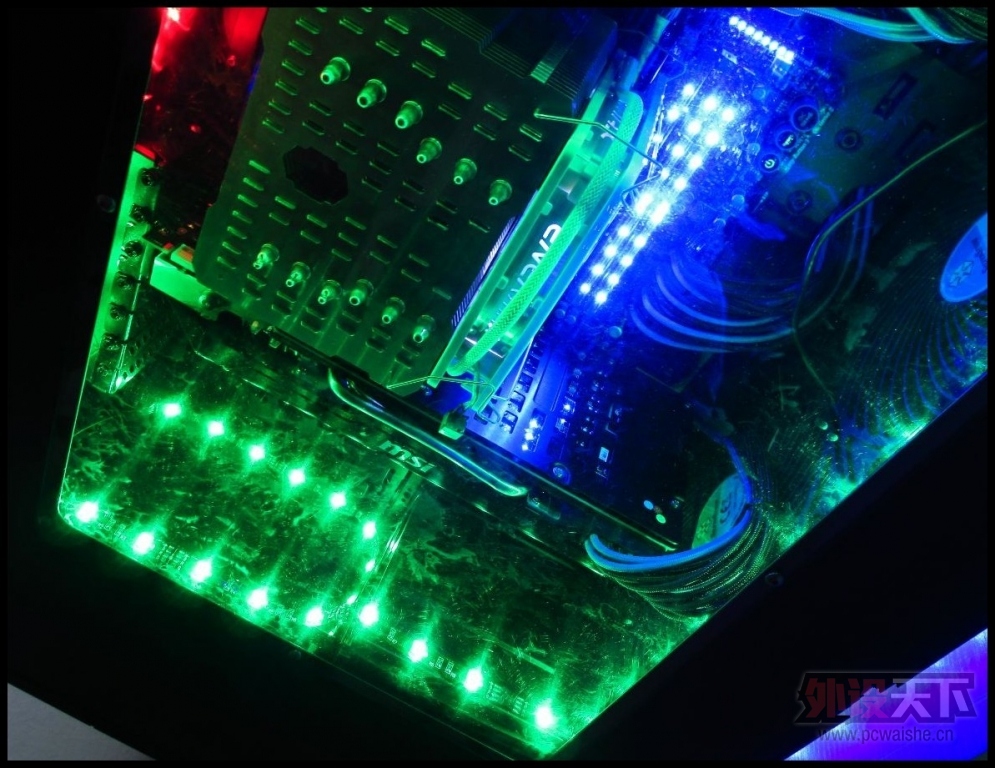

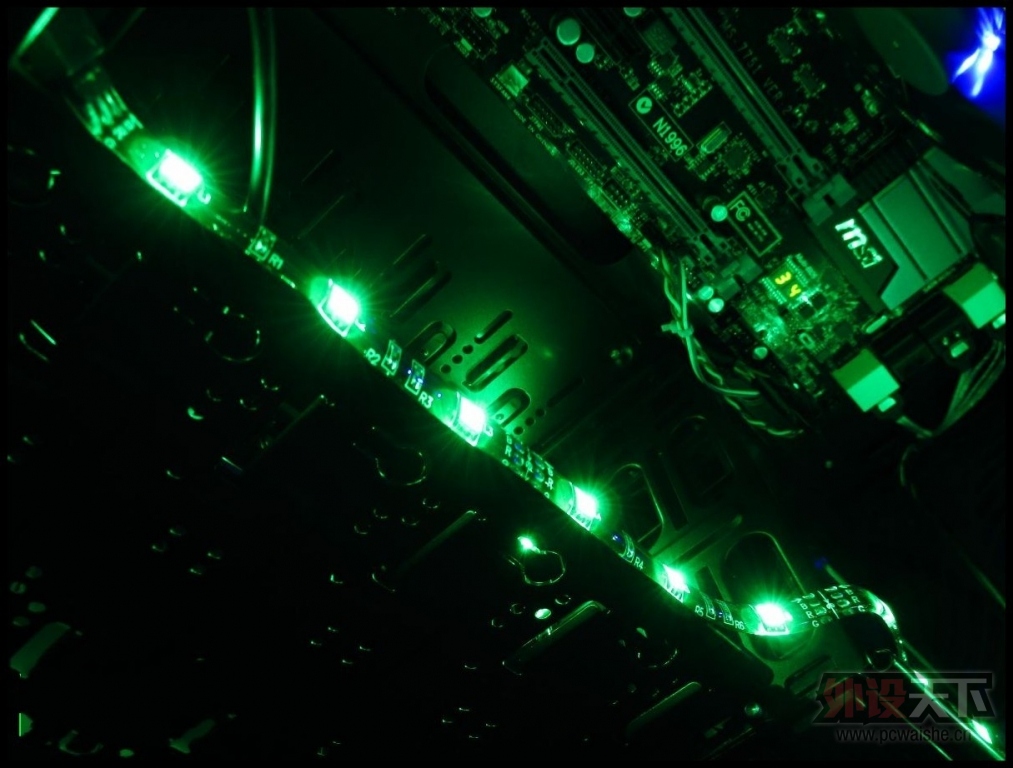

绿色NV的颜色啊.这角度感觉闪电是黑+绿色的







就算晚上也不要拍找不到键盘的字母了嘻嘻

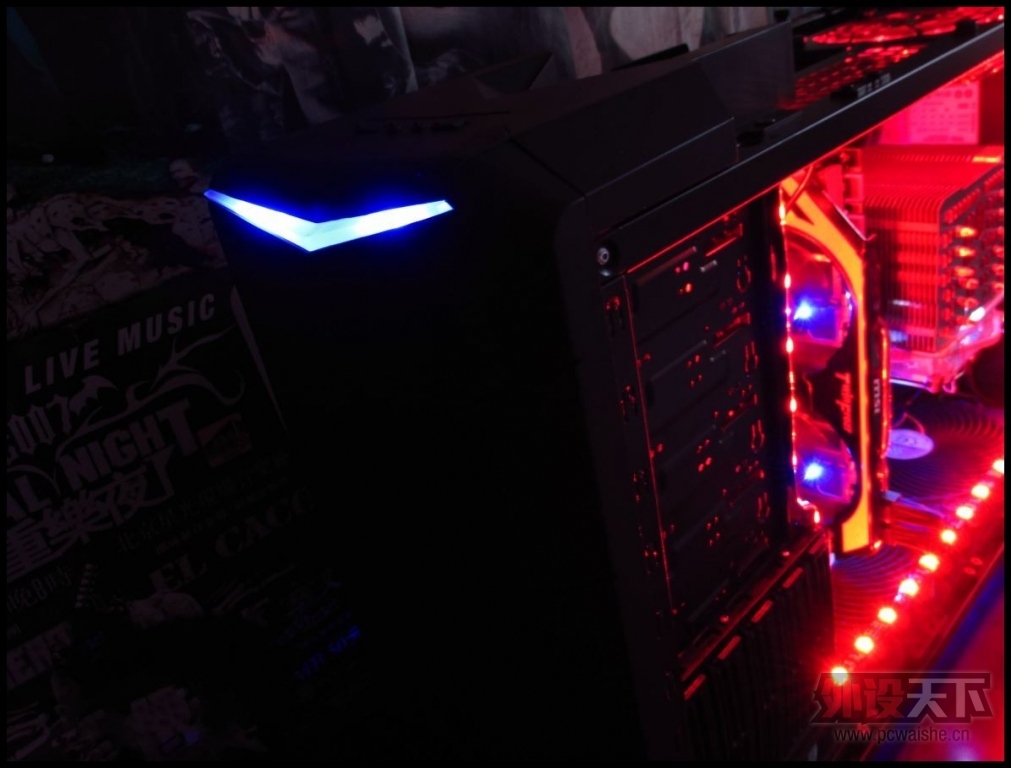

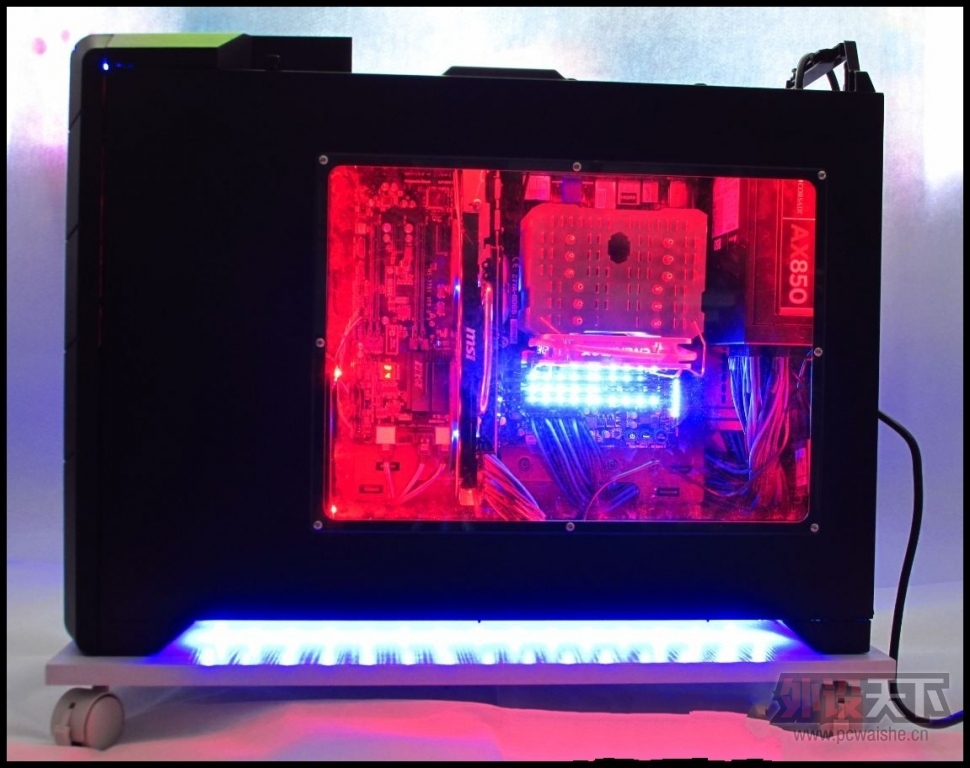

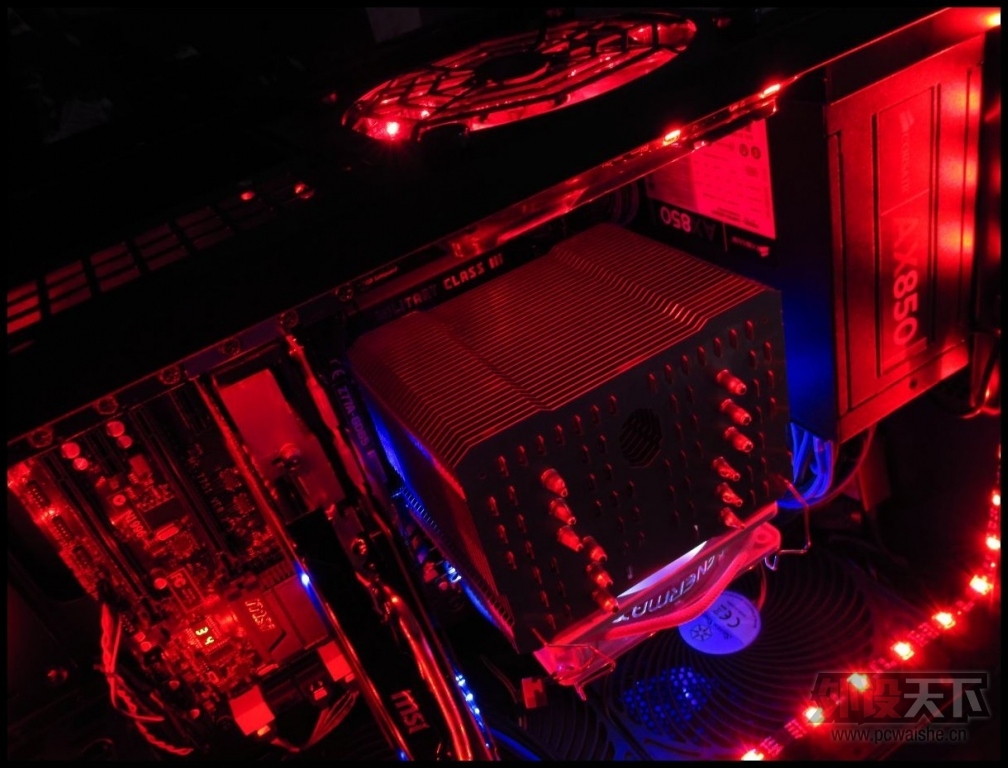

切换到红色热情似火啊








乌鸦的眼睛也是低调的华丽

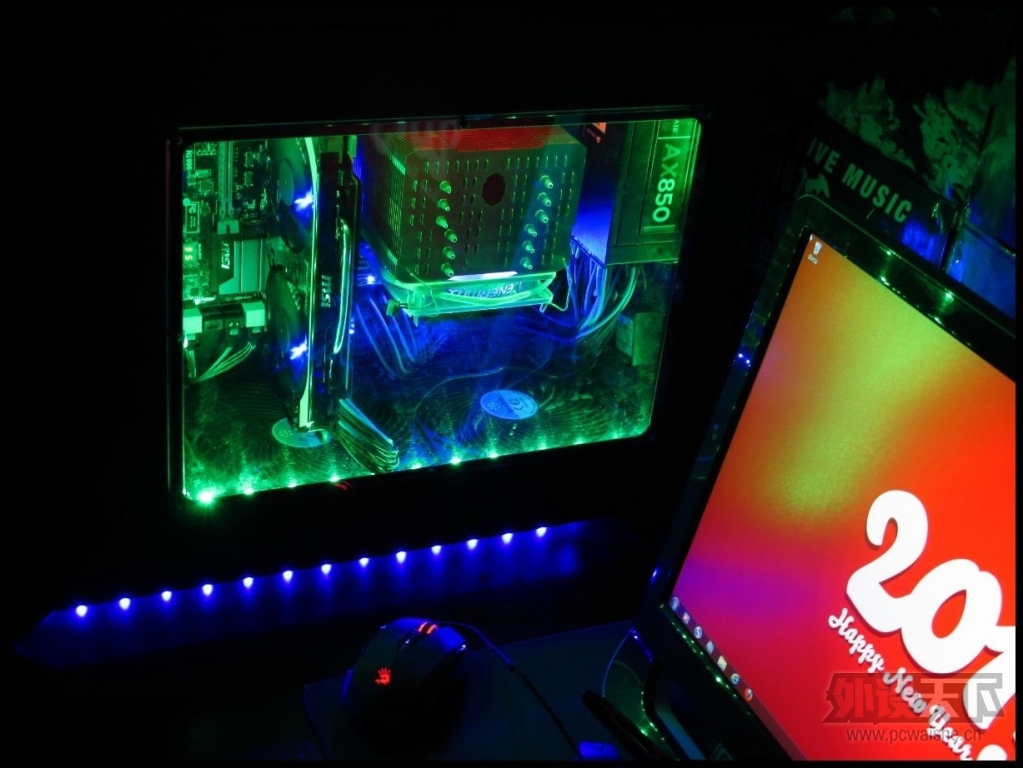

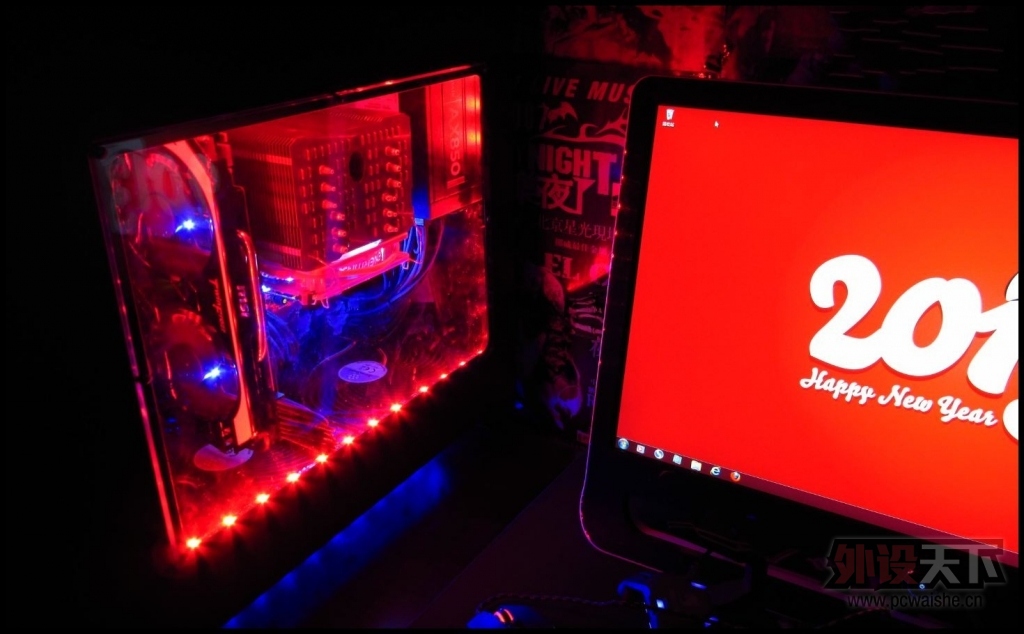

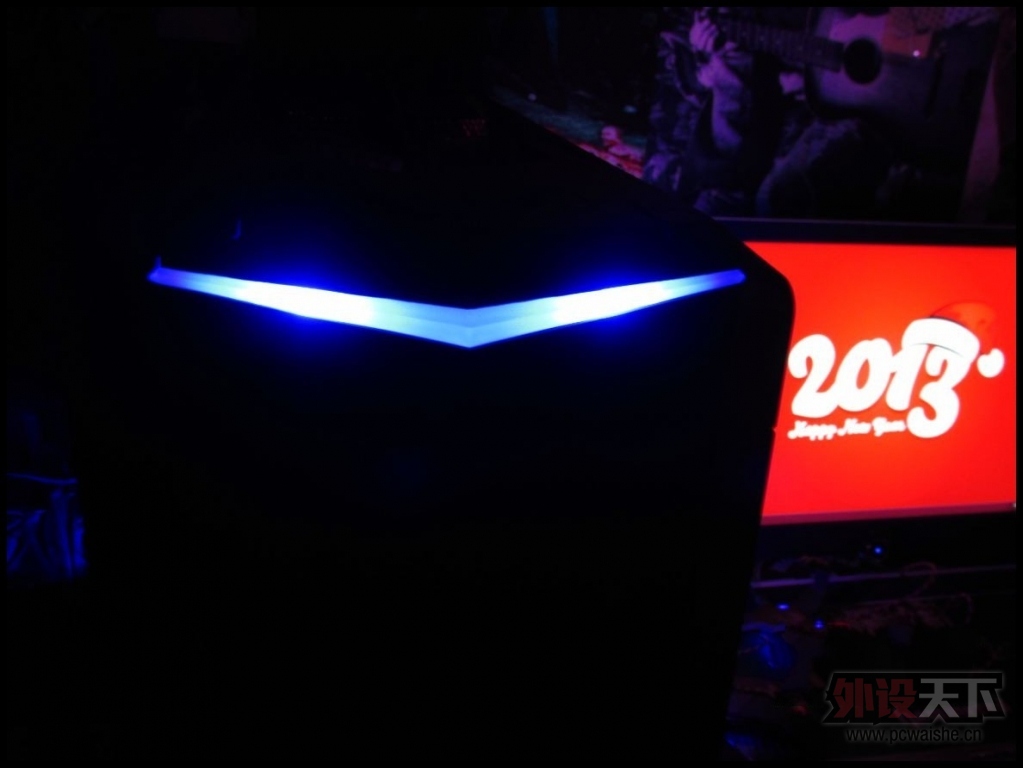

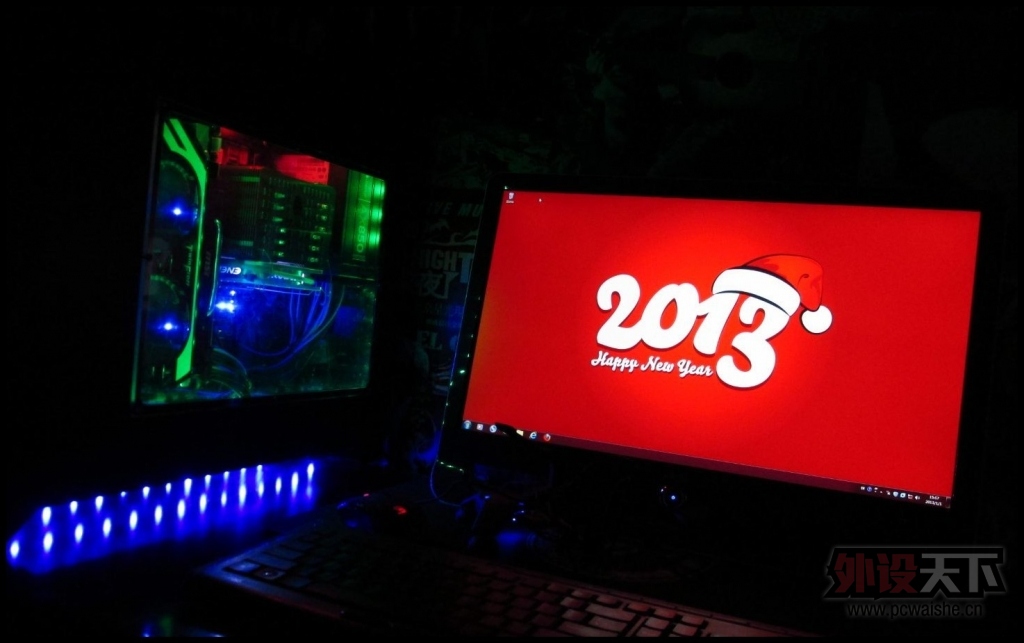

新年新气象找了一种火红的壁纸迎接新年了呵呵







最后来一张












总结；
对于机箱内加灯条光污染.可能不是每个人都喜欢.正所谓萝卜白菜各有所爱.小小的亮化后它会让往日冰冷的硬件.特别是晚上焕发出美轮美奂的效果，而这不需要太大的投入.只需几步就能让无论新老机箱焕发出新的活力.在未来也不知道机箱厂商品牌机厂商会不会在机箱上加灯光的效果那.这还真说不定，另外除了本次用到的灯条.还可以添加辐射灯.UV缠绕线.UV风扇架等等一线产品.都可以起到美化的做用.最后要说的是机箱光污染，不是简单的装饰通过灯光我们可以看到PC运行的情况.在也不用在夜晚拆硬件像以往胡乱的摸来摸去.只要有市场相信机箱厂商一定会在推出了走线机箱.侧透机箱.防辐射机箱后推出主打机箱装饰亮化的产品.这一天不会太遥远。
