[24P]手机不用手戳了，自制一根OTG线，手机也用上了鼠标。

taideng998

说道手机OTG的用途，不知道大家知道多少，举个栗子：
1、 通过OTG连接U盘，手机可以读取U盘里的资料；
2、 通过OTG连接移动硬盘（部分，条件受限），读取移动硬盘的资料；
3、 通过OTG连接键盘，可以通过外接键盘在手机屏幕上输入文字等信息；
4、 通过OTG连接鼠标，用鼠标来操作手机；
5、 通过OTG连接数码相机，读取数码相机的照片；
6、 通过OTG连接摄像机，读取摄像机的照片、视频等；
7、 通过OTG连接打印机（待测试）
8、 通过OTG给其他手机、MP3、MP4、等充电；
9、 通过OTG为USB小风扇、USB台灯等供电；
10、通过OTG连接游戏手柄（部分，需驱动兼容）；
11、通过OTG连接多功能读卡器，用途更广
12、等等等等。。


哇，OTG数据线居然有这么多的用途，那么拥有一根OTG数据线就非常有必要了。
忙里偷闲，利用家里废弃的USB延长线和micro USB数据线，各取一端，制作了一根OTG数据线，重在体验，现分享给大家！
没有条件制作OTG的朋友，购买一根OTG也不贵。。。当然能够动手丰衣足食最好了！


一、用到的工具与材料：

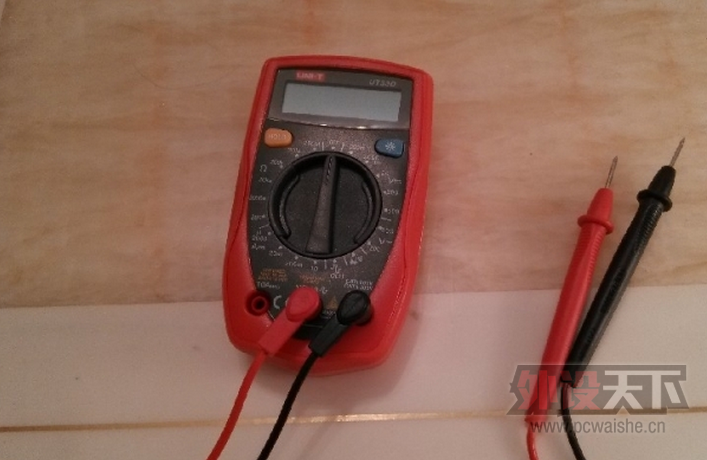

万用表

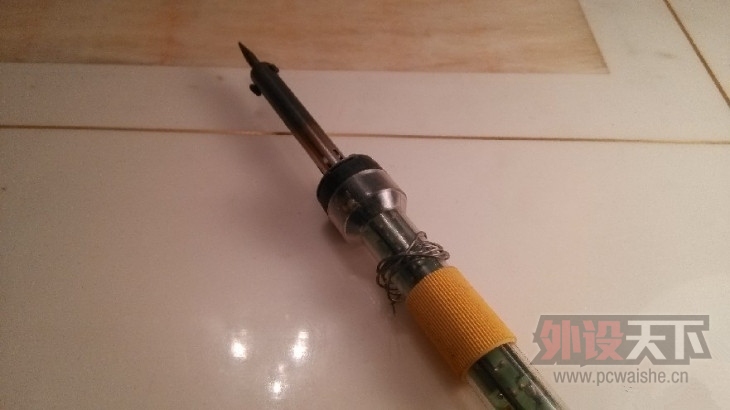

烙铁

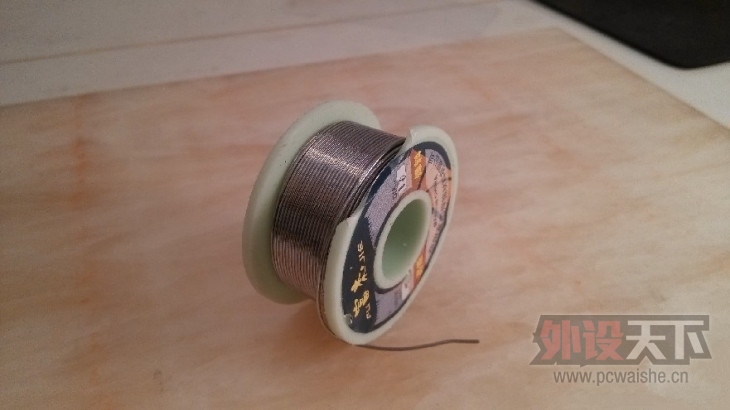

焊锡

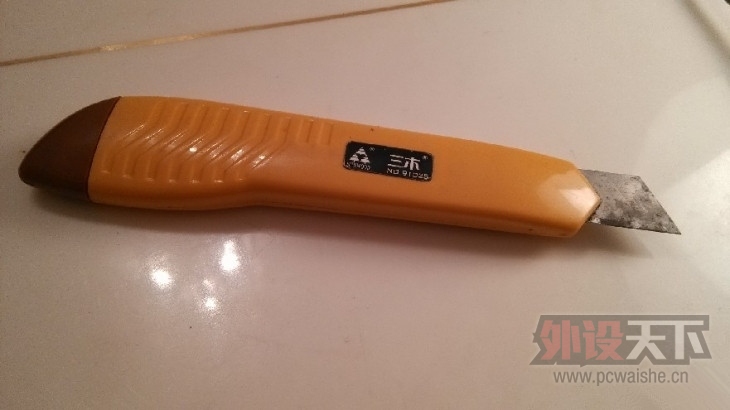

割刀

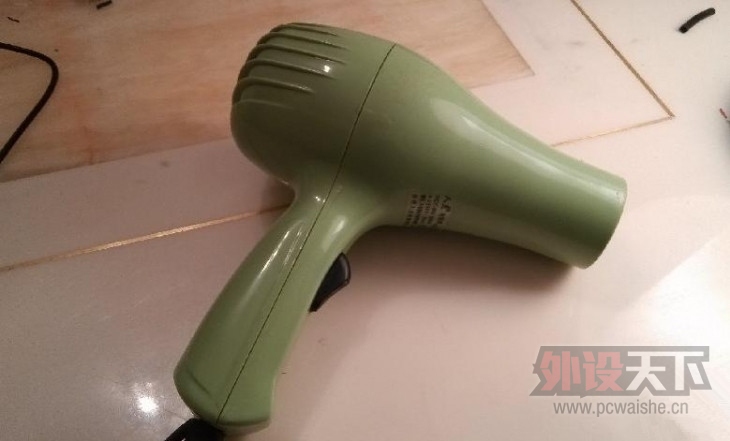

电吹风

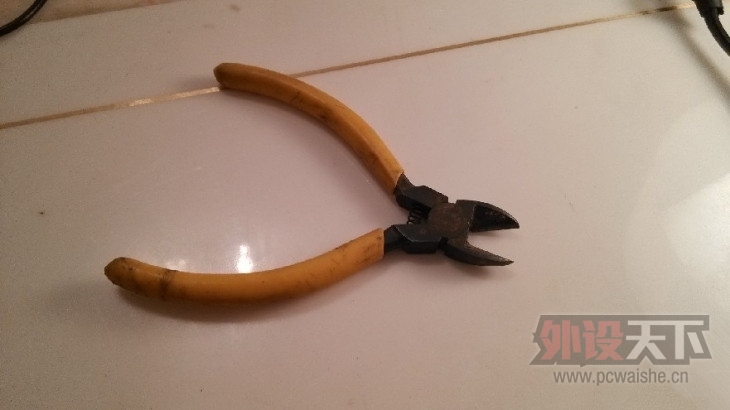

斜口钳

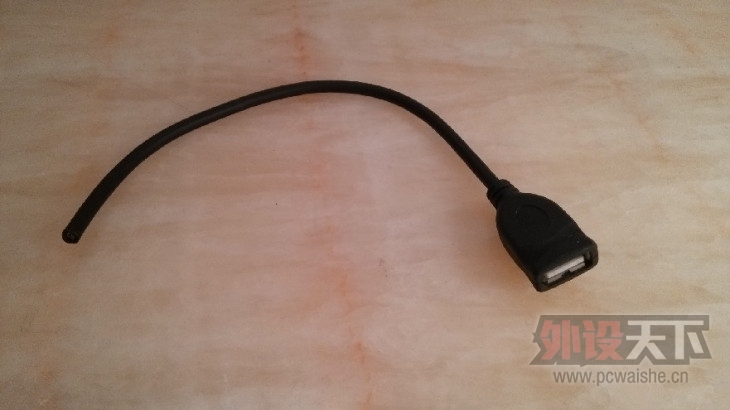

OTG公头（废弃的USB延长线上截取的）

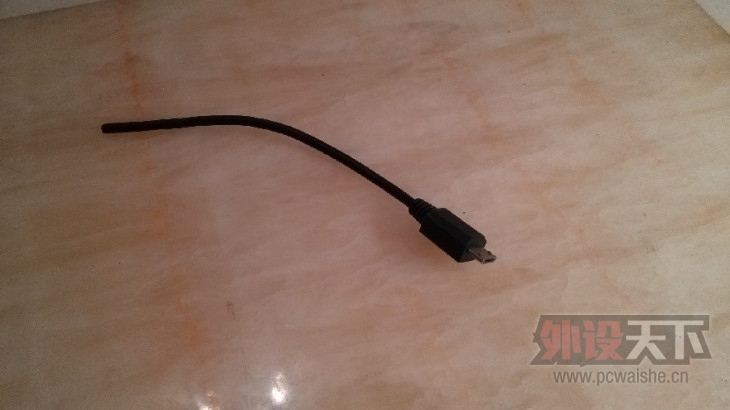

OTG母头（多余的手机数据线上截取的micro usb接头）


二、开始制作：

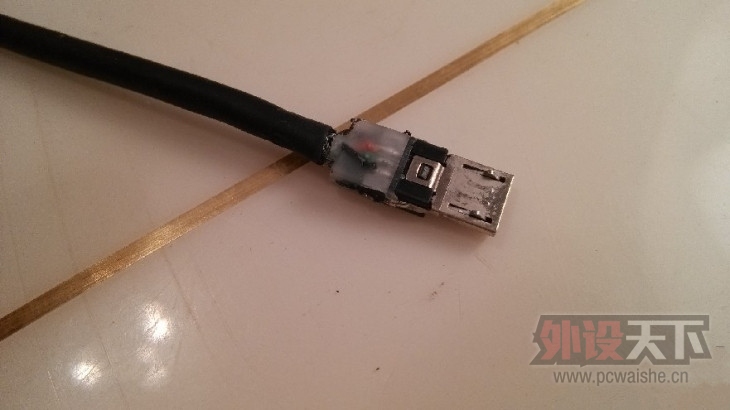

用割刀剥开，会看到一面有3个接线点，分别为红（VBUS）、绿（D+）、黑（GND）；另外一面有2个接线点，一个为白（D-），另外一个空置（ID），这个空置的线就是ID线。

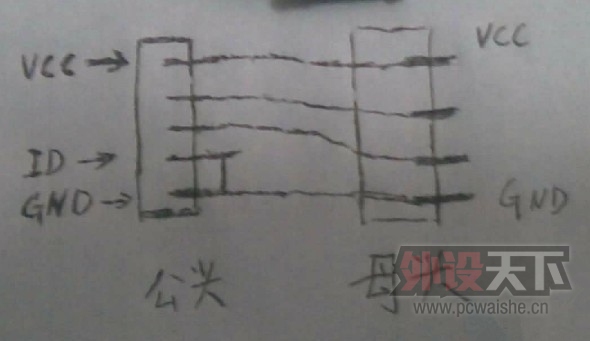

接线原理图，万用表测试各个接点与引线的关系，验证两根线的个颜色对应的引脚是否一致。





跳线，焊在黑线接点上

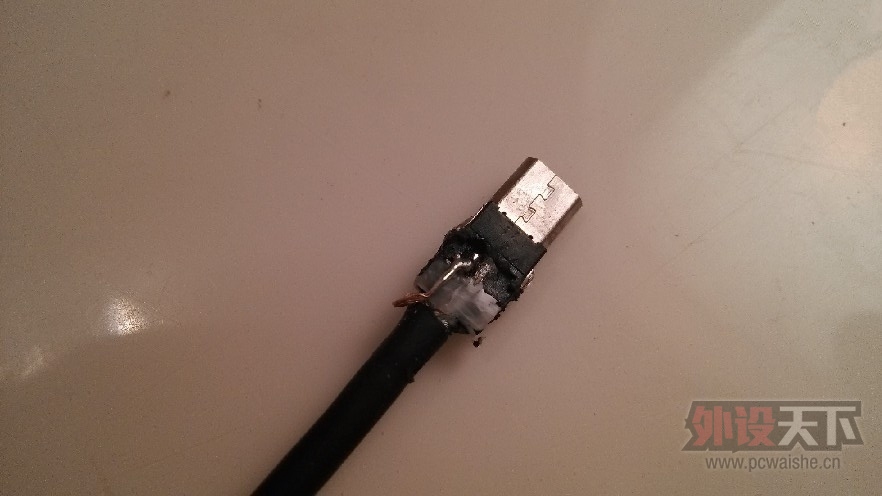

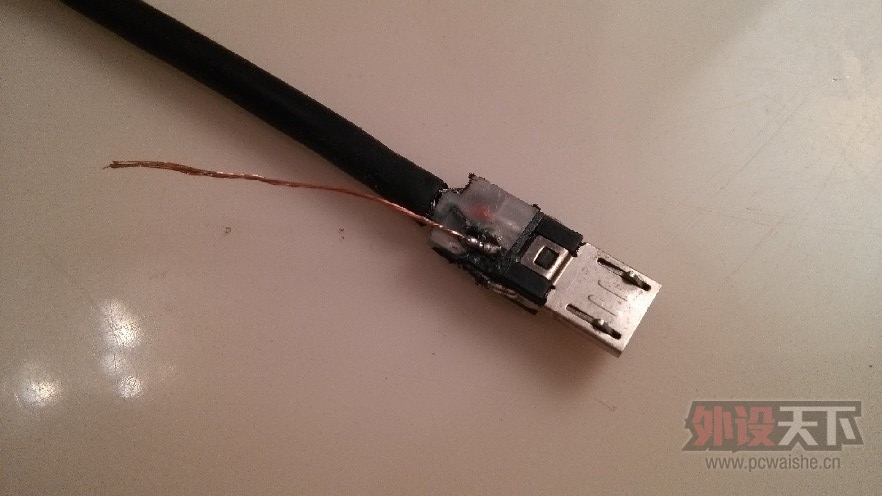

跳线，将空置的ID接点剥开，为接点上焊锡，焊在空置的ID接点上

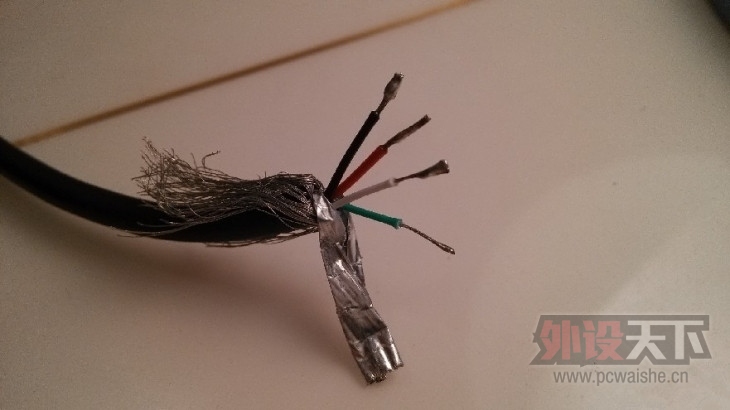

将公头与母头两端的线剥开，分别为各个接头上焊锡，对接，然后查到M2上测试是否可以读取U盘数据，测试通过后，断开个接线。
穿热缩管，需要考虑热缩管的粗细、长度、数量，并且考虑好各个规格热缩管的顺序。

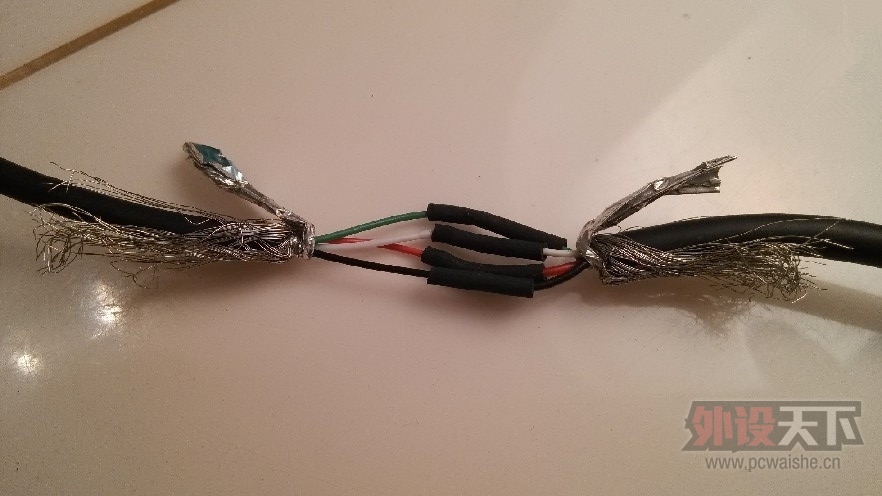

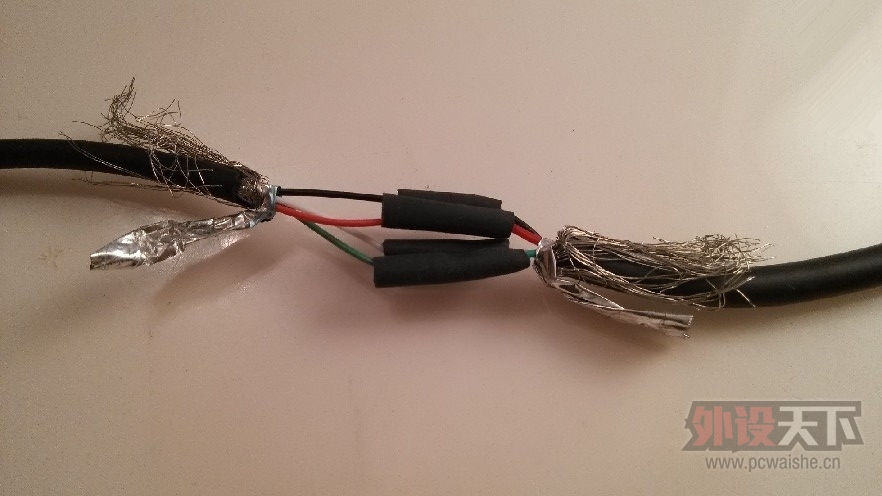

焊好的四跳线，热缩管还未收缩





用电吹风 吹热缩管使其收缩，收缩适当后 调节电吹风为冷风使其加固。

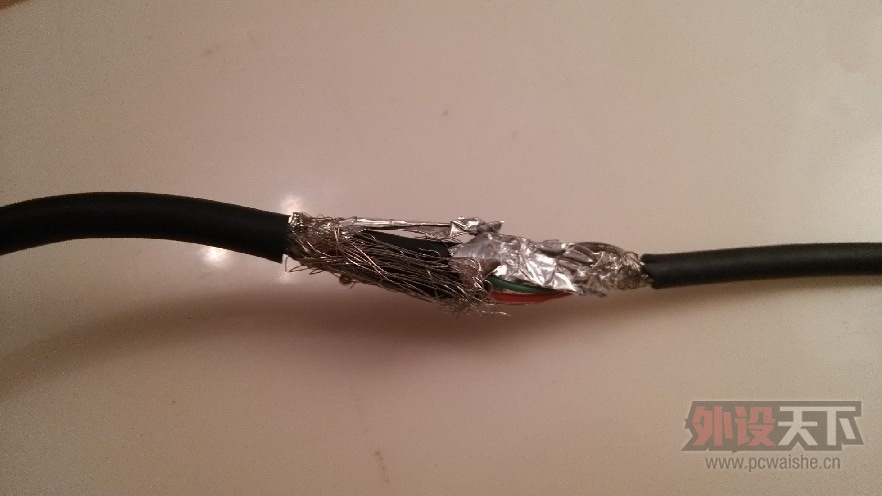

焊接屏蔽网





将事先穿好的热缩管移动到此，还未收缩

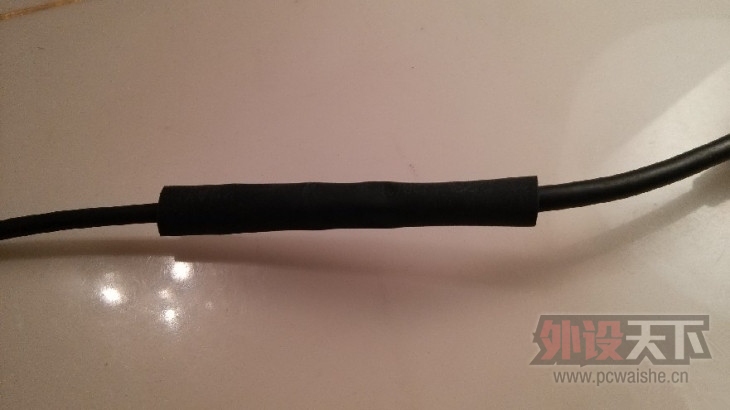

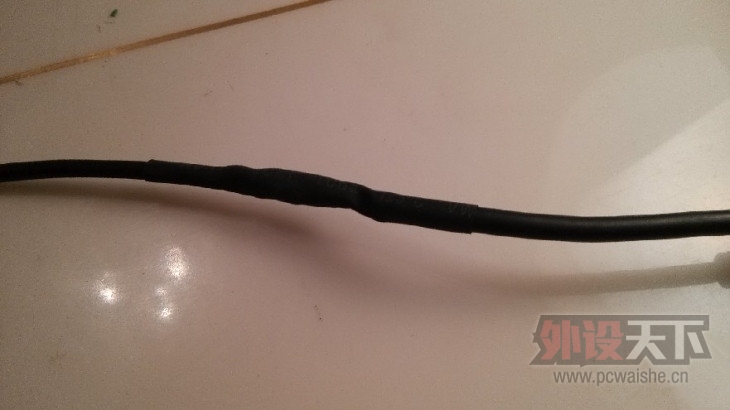

收缩后的效果

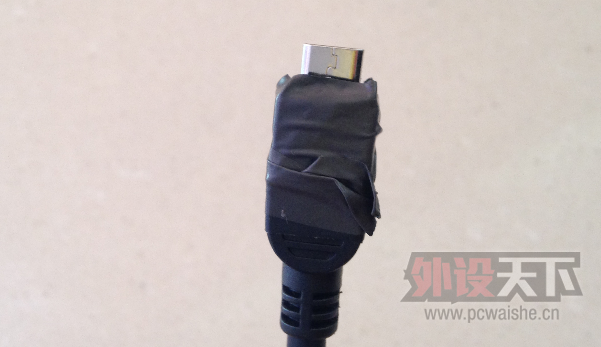

原来的封装套上实在难看 ，还是用热缩管来封装感觉好看些再来一道热缩管，使其接头更加坚固牢靠，美观。好吧，我承认不美观。。。

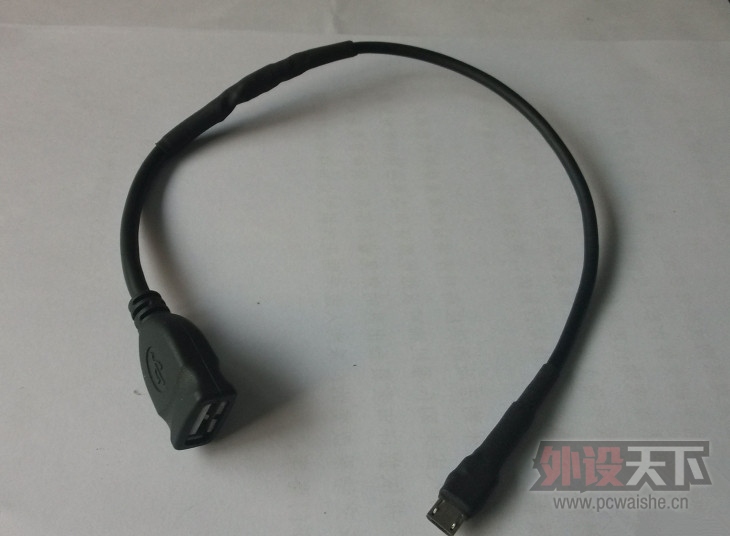

一条完整的OTG线就做好了，怎么样？漂亮吗？做功咋样？嘿嘿，晚上11点半制作的，想早点睡，我承认我毛糙了点~




三、体验OTG（测试是在封装OTG线之前必须测试功过的，否则就不用封装了）



连接上，10秒内每什么反应，，，，难道失败了？？？、

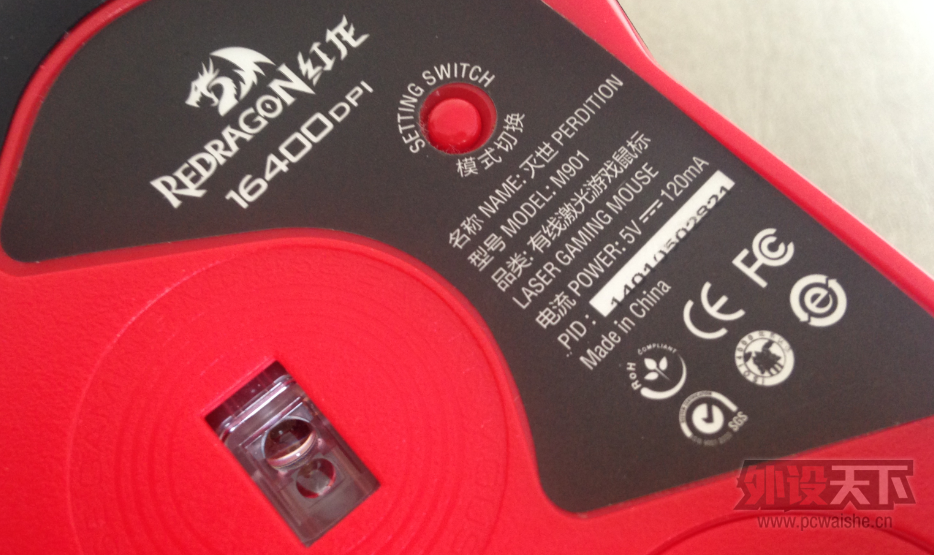

红龙灭世鼠标是激光鼠标，要求的电压会更高一些，自制的OTG线能够对应的住么~~

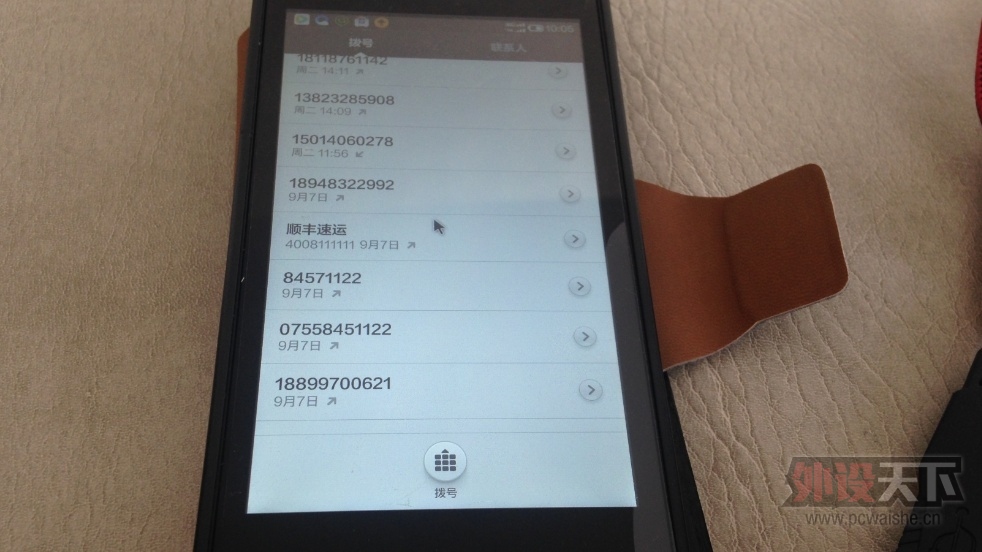

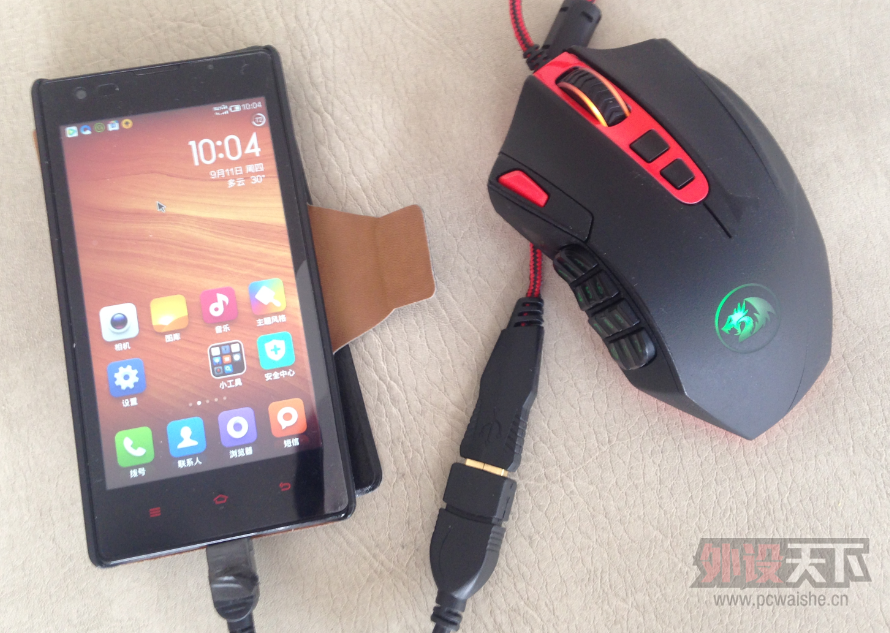

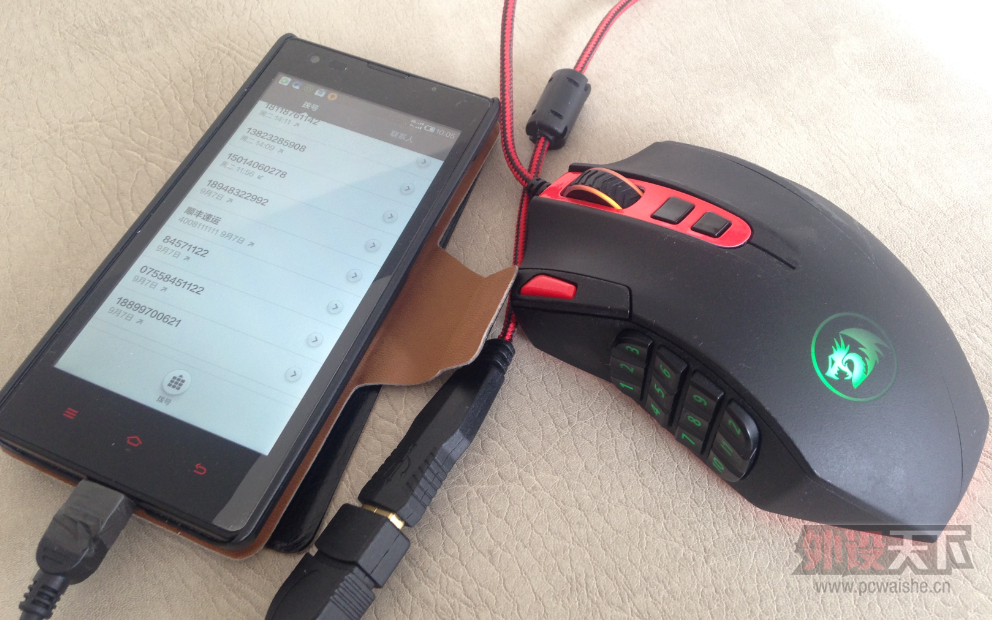

OK,原来是需要读取手机"驱动",嘿嘿，OTG连接鼠标，用鼠标操作手机。妈妈再也不用担心我的大拇指很忙了，以后是鼠标很忙。


一般鼠标能够使用，那么其他的也就一样能够通过的，U盘、键盘都能够试试了。但由于计算机键盘灰尘未清理，照照不美观，键盘测试图就不上了！
