鼠标的PCB及FFC

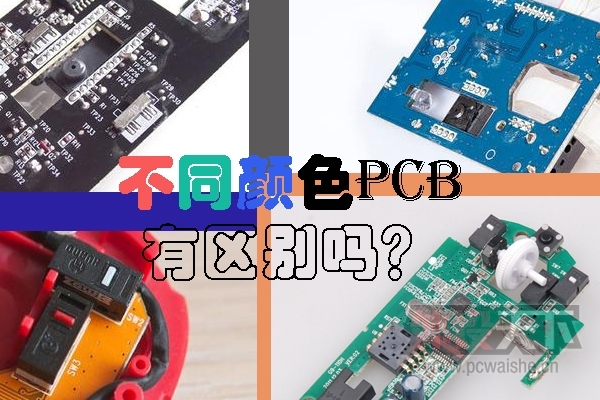

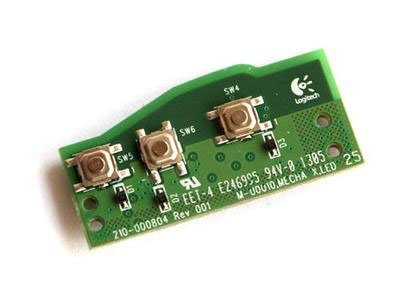

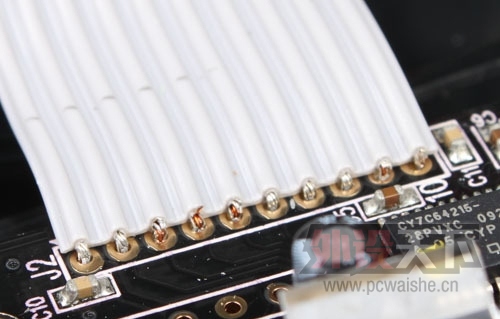

PCB就是印刷电路板（Printed circuit board）几乎会出现在每一种电子设备当中。设备中有电子零件，那么它们都是镶在大小各异的PCB上。除了固定各种小零件外，PCB的主要功能是提供上头各项零件的相互电气连接。作为人机互动的鼠标当然也不例外。大多数人通过一些文章一经了解了按键微动、鼠标引擎。但关于鼠标PCB的了解可能只限于拆开鼠标看到了那一眼吧。 PCB是所有印制板的统称,根据需要,它可分为可以是单层板也可以是多层板.板子本身的基板是由绝缘隔热、并不易弯曲的材质所制作成。在表面可以看到的线路材料是铜箔，原本铜箔是覆盖在整个板子上的，而在制造过程中部份被蚀刻处理掉，留下来的部份就变成网状的细小线路了。这些线路被称作导线（conductor pattern）或称布线，并用来提供PCB上零件的电路连接。 由PCB板联片就是V-CUT PCB,即一块板中有联有多块板,并非单出.拼板出货大致相同,模具冲出板时一出四,出六,出八等.不能单出,以方便生产SMD元件. 关于PCB颜色 不同颜色的PCB 不同颜色的PCB版质量和性能是没有区别的，很多时候是因为很多无意义的联想造成了对PCB颜色的误解，比如黑色PCB，很多人说黑色PCB质量最好，黑色PCB不透光，对维修检查非常不利，厂家如果要使用黑色PCB，必须严格控制返修率，否则售后的成本会比其他PCB板的产品更高，这也就造成了使用黑色PCB版的产品都是高端产品，这不是厂家基于性能的考虑，而是为了表现厂家对产品质量的信心。 电路板其实是很重要的部件，鼠标中的电路板在定型时可能需要多次设计（本人因设计过电路板所以深有体会），但是对于换部件，维修鼠标的同学可能深有体会，好的板子不会容掉焊点的，换微动时，对于新手多次的高温折磨，相信不少人已经有体会掉焊点的苦恼。这种情况的最直接结果就是鼠标报废！更适合换微动的板子是什么样的？如何确定鼠标的板子好坏？好的电路板的覆铜很厚，从视觉上很容易区分，覆铜处高度明显，手可以感觉得到。另外还要确定是不是无铅焊接（无铅更环保），对于无铅焊接的电路板，对温度的要求更高，所以换微动时，对板子的折磨越严重哦。 无铅标志 FFC就是柔性扁平排线(Flexible Flat Cable),简称为软排线或FFC、RFC。 FFC是一种采用PET或其他绝缘材料和极薄的镀锡扁平铜线通过高科技自动化设备生产线压合而成的新型数据线缆,它具有柔软、随意弯曲折叠、厚度薄、体积小、连接简单、拆卸方便、易解决电磁屏蔽(EMI)等优点。随着游戏鼠标的按键的增多。FFC已然成为游戏鼠标的标配。 排线的优点 排线体积小、重量轻，排线板最初的设计是用於替代体积较大的线束导线。在目前的接插（cutting-edge）电子器件装配板上，排线通常是满足小型化和移动要求的唯一解决方法。排线（有时称作挠性印制线路）是在聚合物的基材上蚀刻出铜电路或印制聚合物厚膜电路。对於既薄又轻、其结构紧凑复杂的器件而言，其设计解决方案包括从单面导电线路到复杂的多层三维组装。排线的总重量和体积比传统的圆导线线束方法要减少70%。排线还可以通过使用增强材料或衬板的方法增加其强度，以取得附加的机械稳定性。但对于鼠标清灰或拆解有时会导致排线的损坏。 附维修档
排线的维修
维修排线时：应注意观察原机排线的损坏程度，如果排线是折断的就必须更换新的排线。如果仅是断了一到两根线，就可以直接把断掉的线连好即可。 观察时，应采用带灯的放大镜，如果有微显视频设备就更好。确定要更换排线时：必须购买质量好且相同型号的排线。购买原厂带座的排线质量好且方便，不需要焊接加工，直接装上就可以了。购买原厂不带座的排线，俗称光排线。质量虽然好但需要焊接加工。购买组装的排线焊接就比较麻烦点，需要焊接加工，把原来排线上的元件搬到新的排线上，而且焊接难度大，维修手工要求较高。需要一定的焊接技术和经验。才能有较高的成功率。 焊接技术是：一般焊接元件场要采用风枪，温度控制在260度，国产850焊台风速不稳定，温度也有变化，吹焊时，很容易把排线吹起泡.吹断线或是把排线上的座头吹变形。造成排线损坏而报废。所以，一般采用德国产HL2305大风枪，温度控制在260度，柔和风。焊接元件快而好。市购回来的排线好多都还没有上锡的，这时就要用洗板水把排线清洁干净，再用936恒温烙铁上锡，这时一定要注意把烙铁温度调到最低，否则烙铁头尖部温度高的话就会把接上排线给烧坏。当然，上锡时，要用好的锡油辅助。排线座头的加焊，即使已经很小心的的焊接了，但排线的座头还是不能完全的焊好，这时要用烙铁加焊。要点是：烙铁温度要调到最低，采用尖的烙铁头，加抹好的焊油，轻点座头焊接部位，时间要短，否则就易损坏座头，造成座头报废。再来就是焊接座头要在水平的台面上进行，排线用双面胶固定/平展在台面上，这些也很重要。 自己整理资料 图片来自网络 |
