曼巴眼镜蛇3.5G拆解及更换微动教程（献给爱折腾的你）

wlandytex

       这次的换微动过程并不顺利，常在河边走没有不湿鞋的，出来混的迟早要还的。所以证明“飞线哥”我并不是什么大神，就是一手潮的普通人。至于这次手潮到什么程度，大家往下看，轻喷。并且也希望大家能吸取我的教训。下面我们上图。

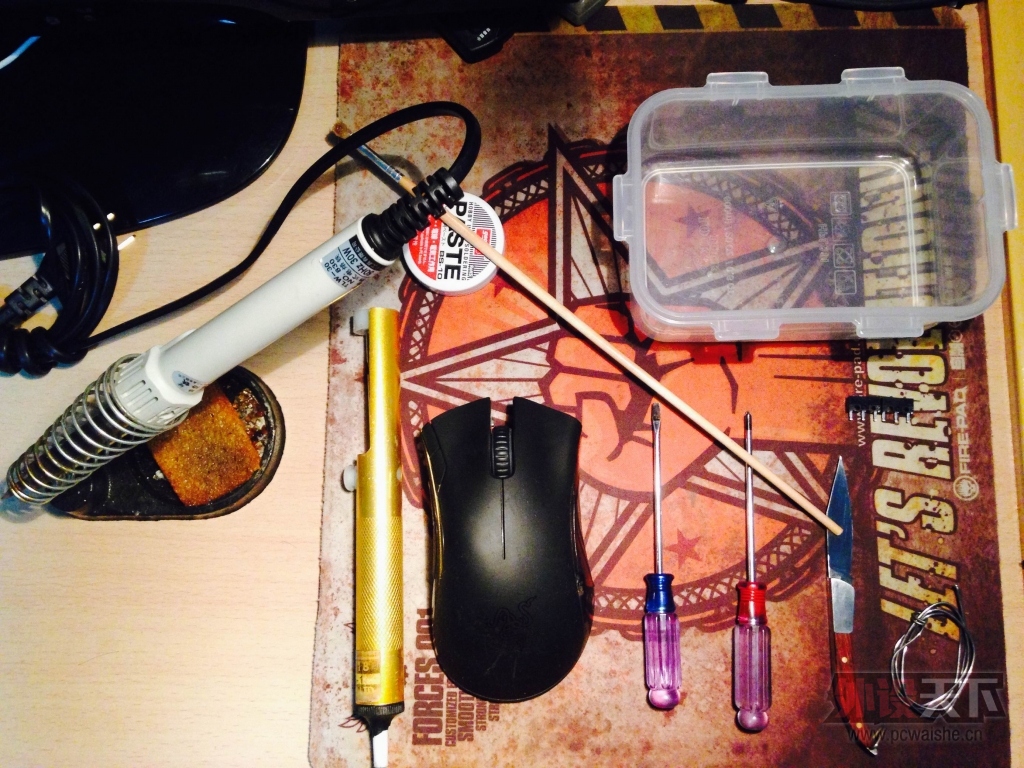

开场介绍工具，电烙铁30W的，烙铁架，烙铁架下面槽里的湿海绵，吸锡器，小一字螺丝刀，小十字螺丝刀，小刀，焊锡丝，圆形小盒里的是助焊膏，刷助焊膏的小画笔，收纳盒和两个樱桃的DG2-T85微动开关。

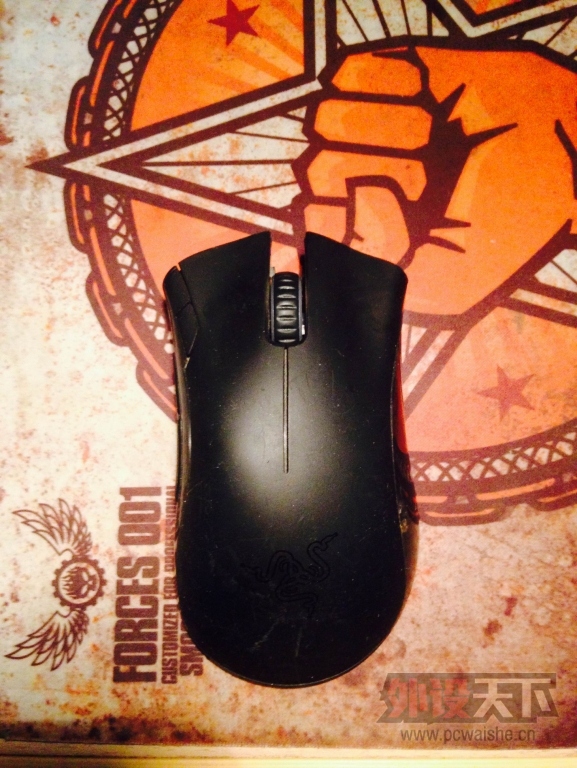

鼠标正面特写

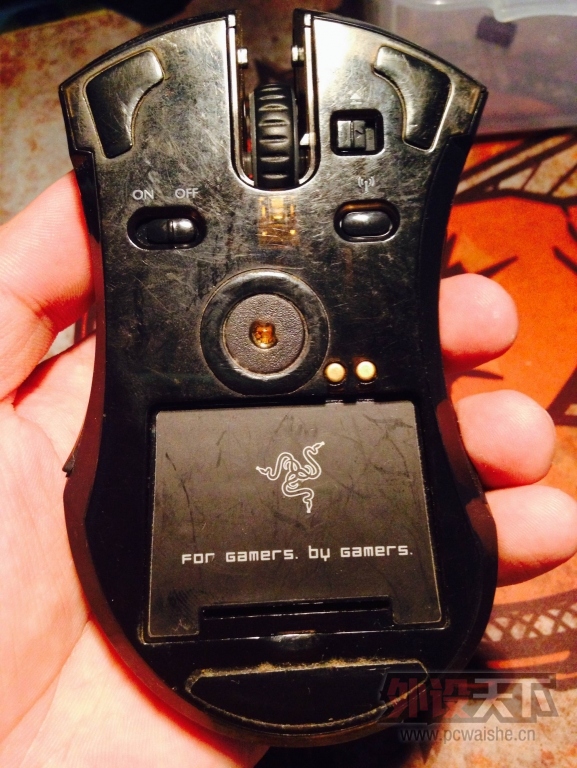

背面特写

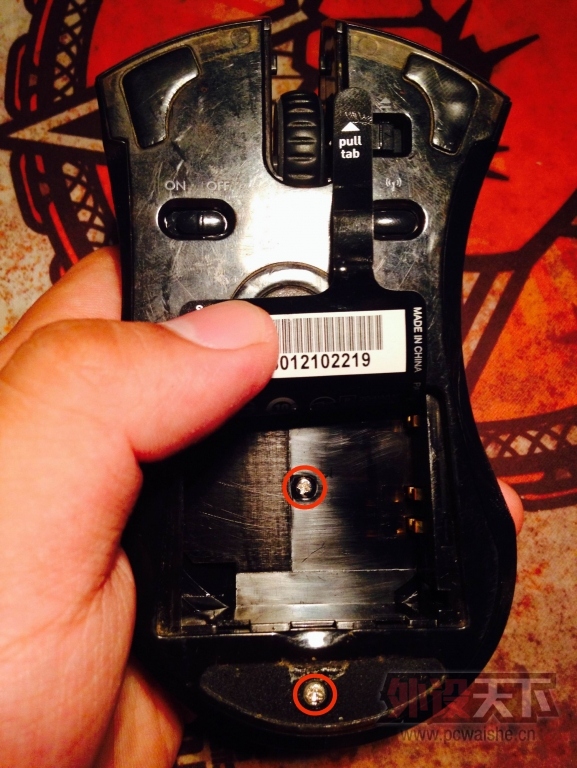

底部的两颗螺丝在电池仓最下面和底部脚贴的下面。

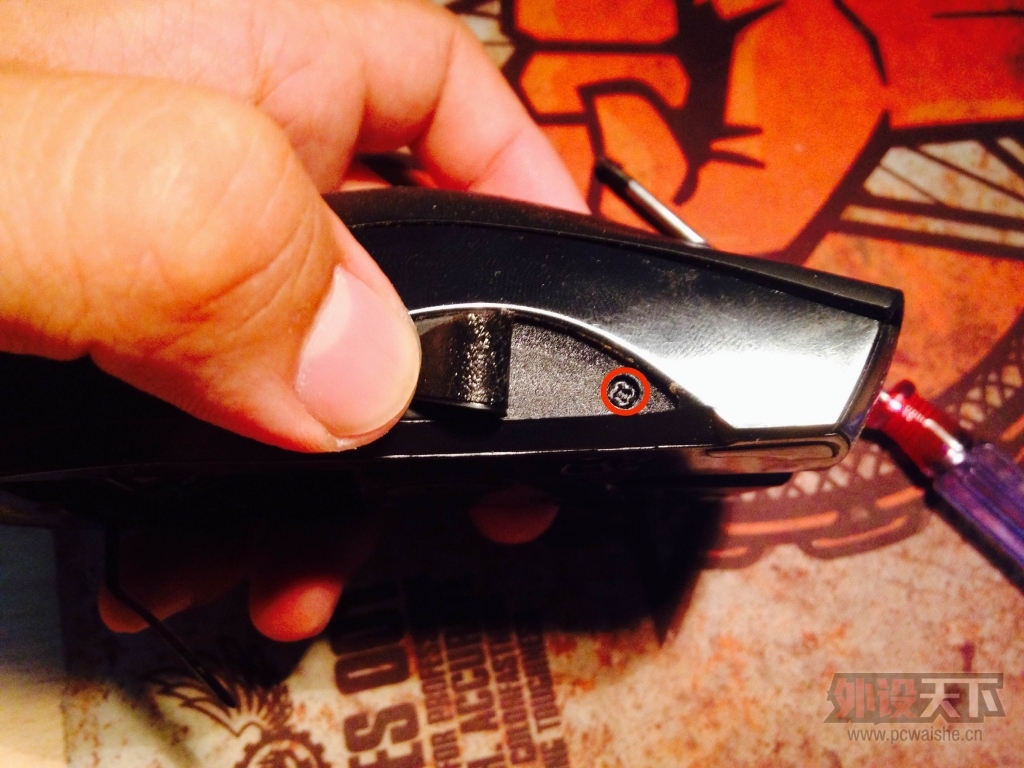

鼠标左侧胶贴下面的小黑螺丝。

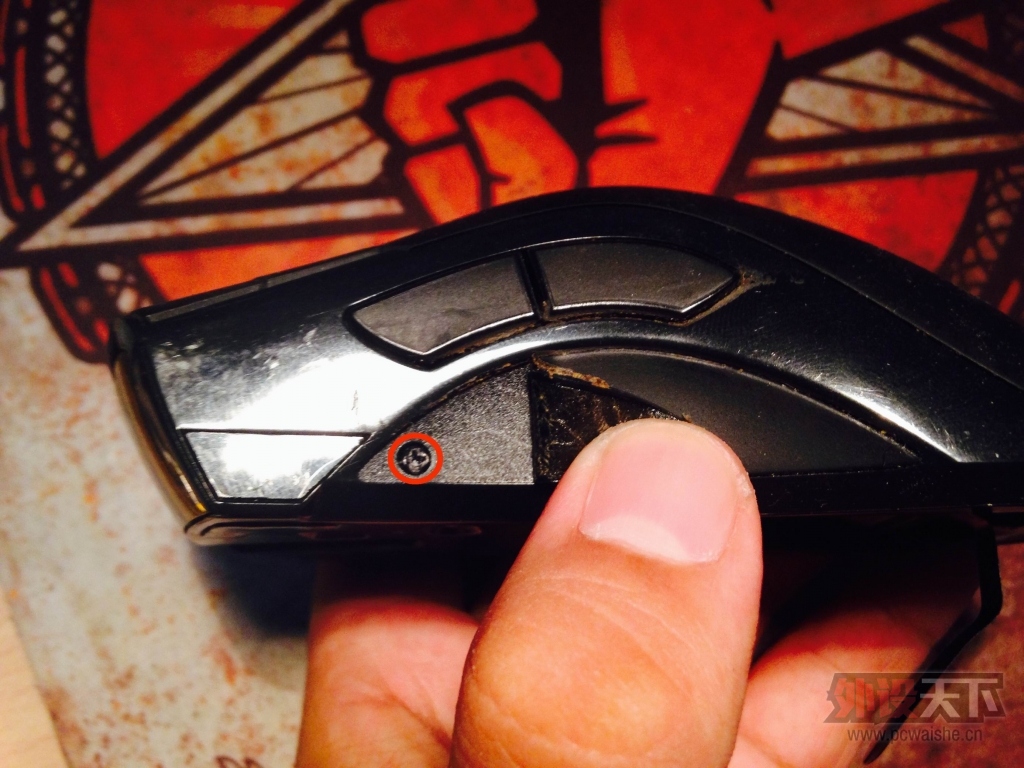

鼠标右侧胶贴下面的小黑螺丝。



拆开上壳后的特写。

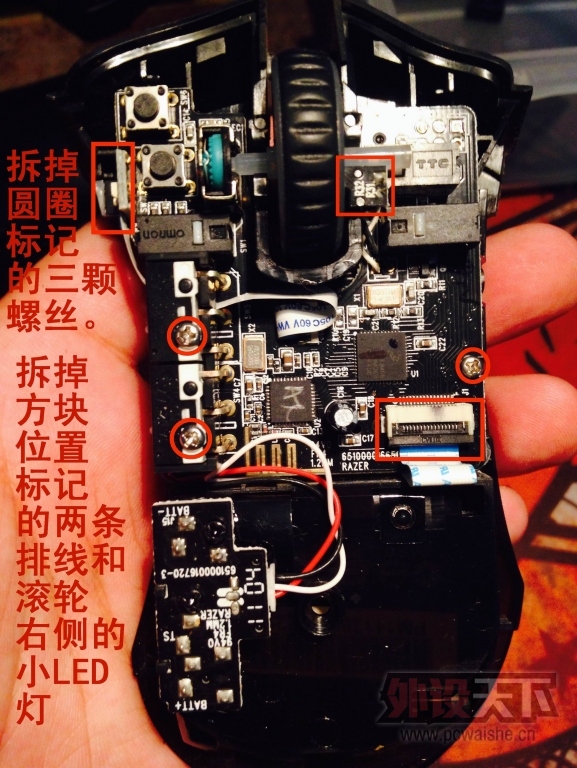

曼巴这个鼠标也是上下板设计，连结是又排线连结的。不像G500和G700系列那么坑。拆掉圆圈标记的三颗螺丝，再拆掉方块标记的左侧和右下部分排线，最后拆掉鼠标滚轮右侧的LED灯板。

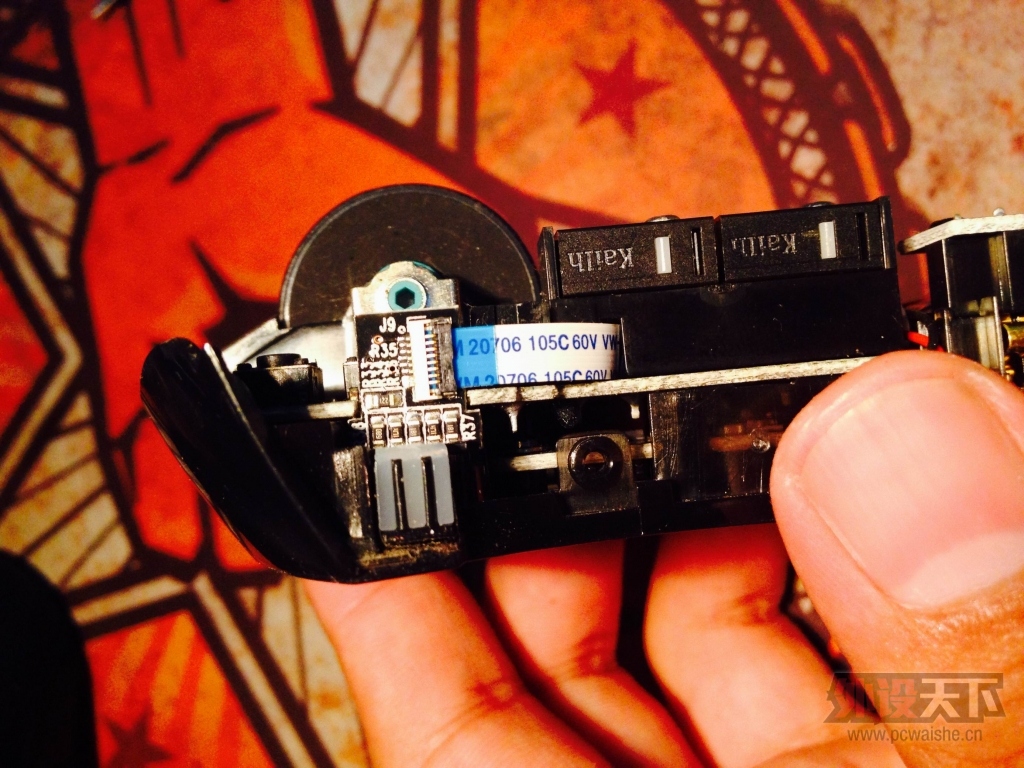

鼠标左侧排线连接处特写。

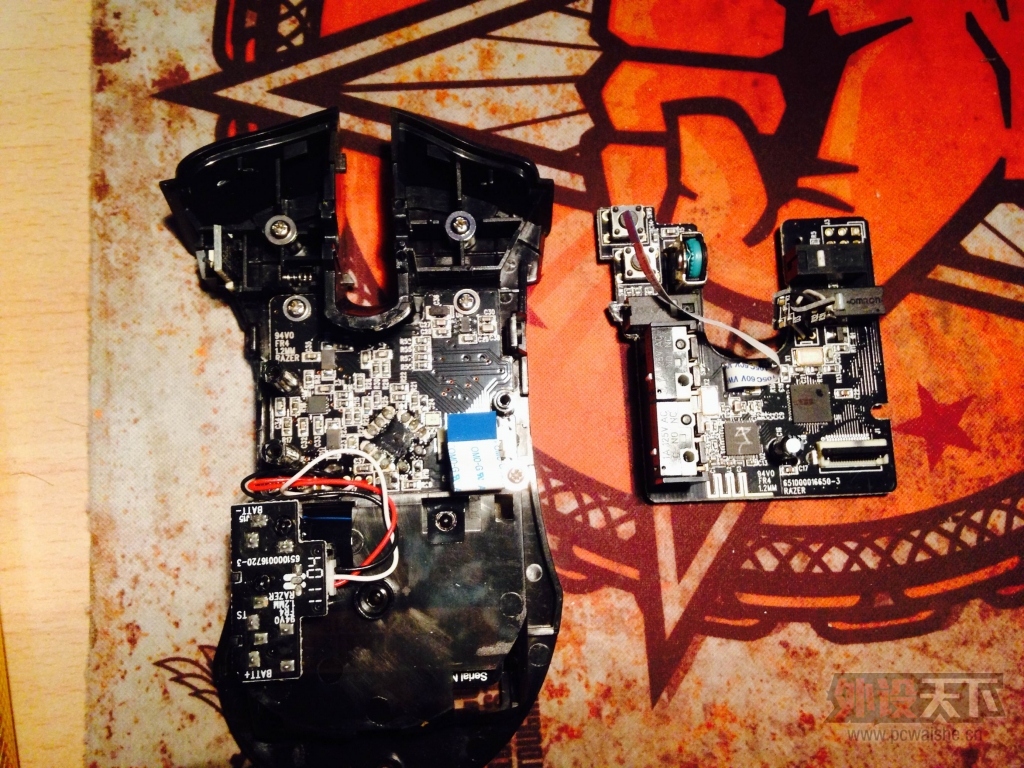

上下板分离后的特写。

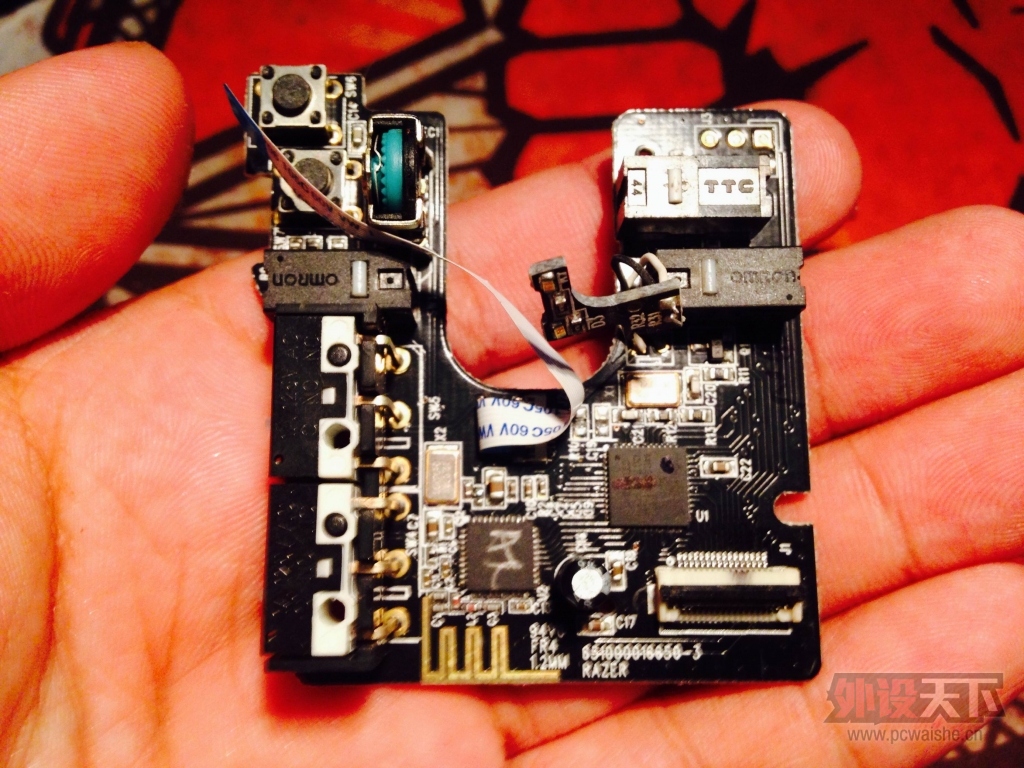

上板特写，左右键微动是欧姆龙的7N白点，中键是TTC的白点，侧键是凯华的白点。



右键微动开关特写。

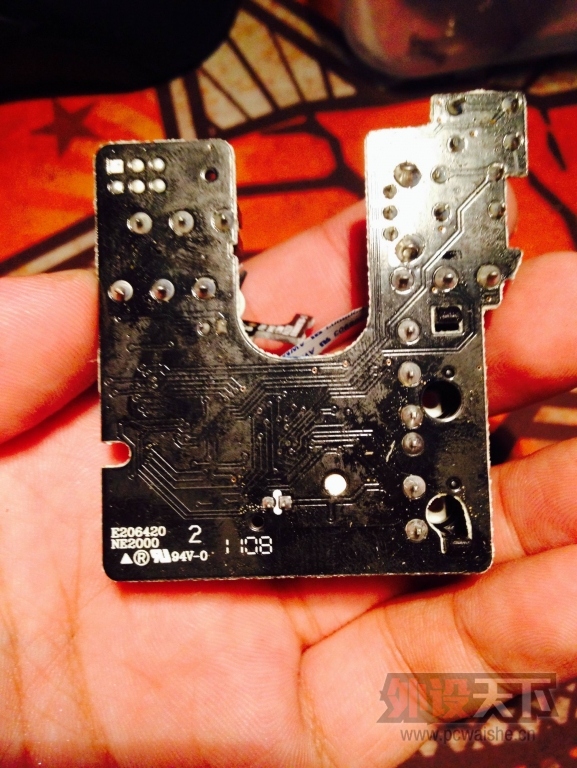

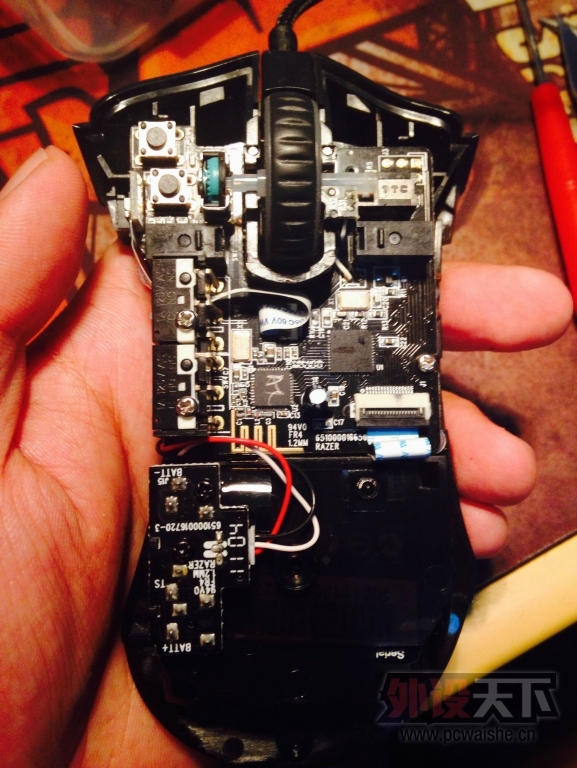

主板底部特写。密密麻麻都是线。跑线绝对能看花了人眼。

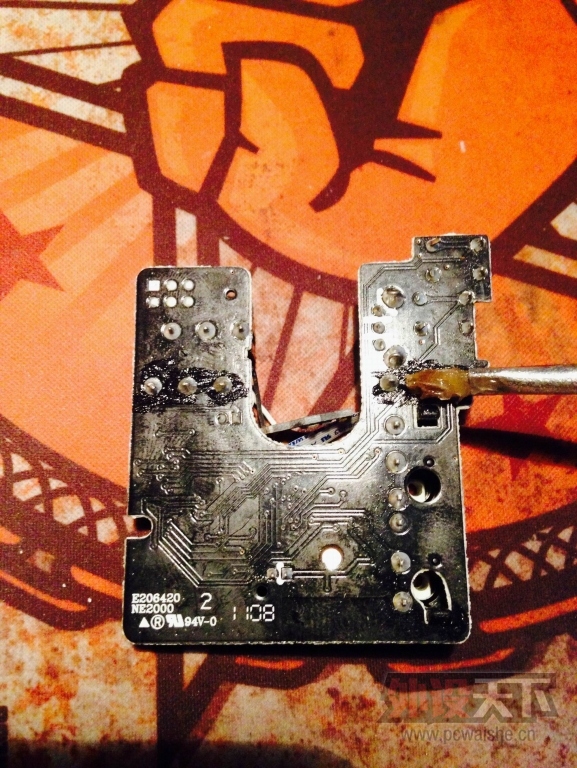

给左右键焊点刷助焊膏，助焊膏的作用就是增加焊锡流动，方便吸锡器清理焊点。

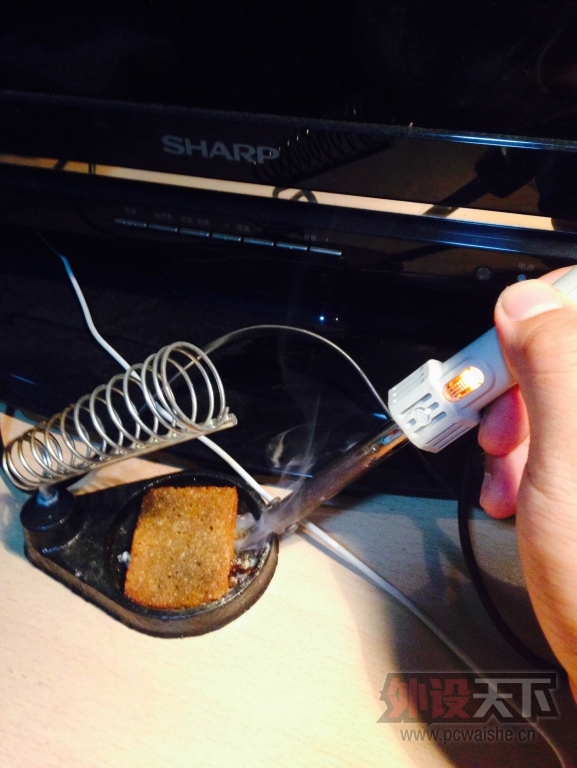

给烙铁通电，大概3-4分钟后烙铁温度就差不多了，这里有烙铁烫托盘里的松香，看松香的发烟量来判断烙铁是不是达到合适温度。



拿到上板的微动焊点跑线，测出哪个焊点应该飞线到哪里合适，跑线时就发现是穿孔焊，麻烦就麻烦在这里了。在吸锡器清理焊点的时候，焊点的锡怎么都清理不干净，但是烙铁温度绝对够用了，有人会说堆点焊锡再试试，还是清理不干净，没办法只能用小刀边翘微动边加热1-2个焊点那么把微动翘下来，结果悲剧来了，底部焊盘没掉，板子正面的焊盘掉了两个，没办法只能拿出看家本事飞线了。恶心的穿孔焊。

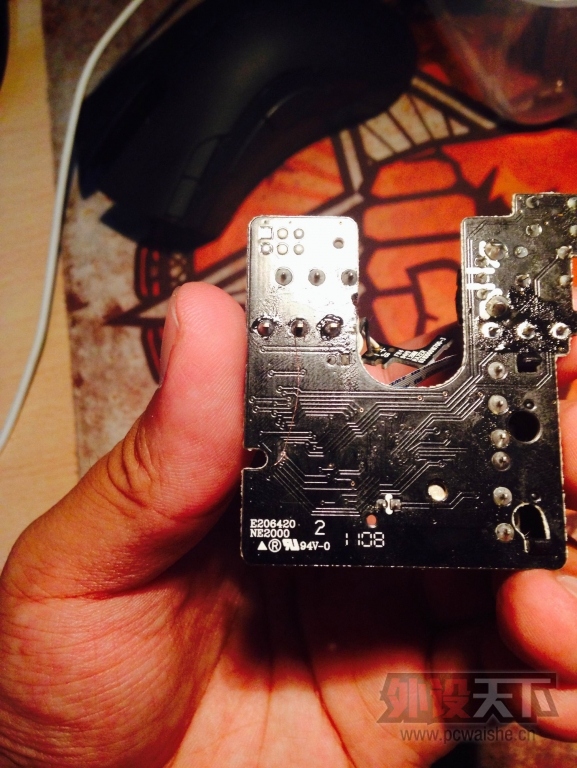

看翘下来的微动带出两个正面的穿孔焊盘。



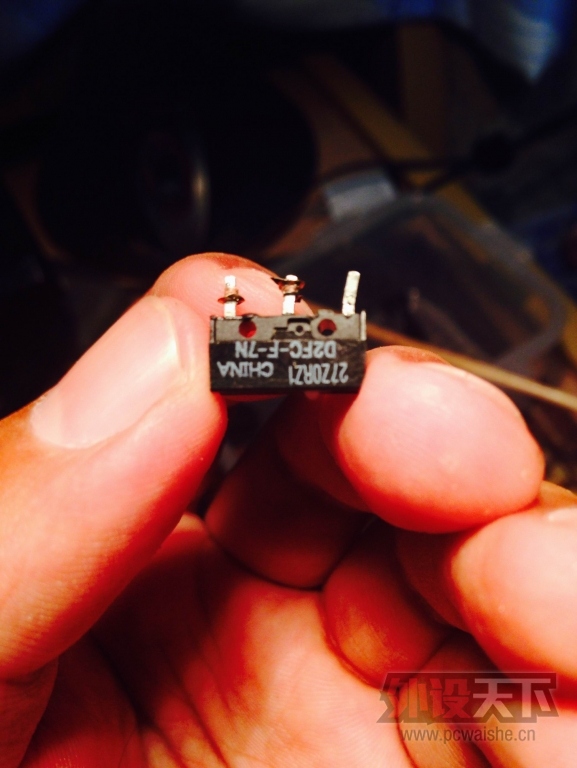

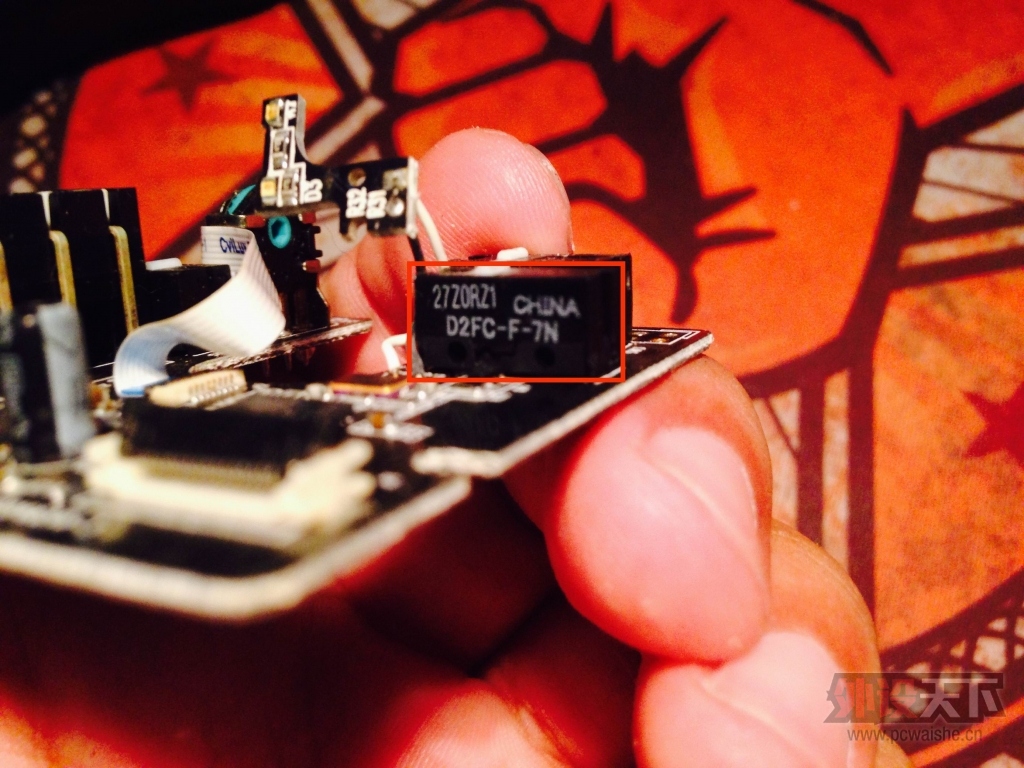

来个DG2-T85樱桃微动的特写。这个是0.74N的。

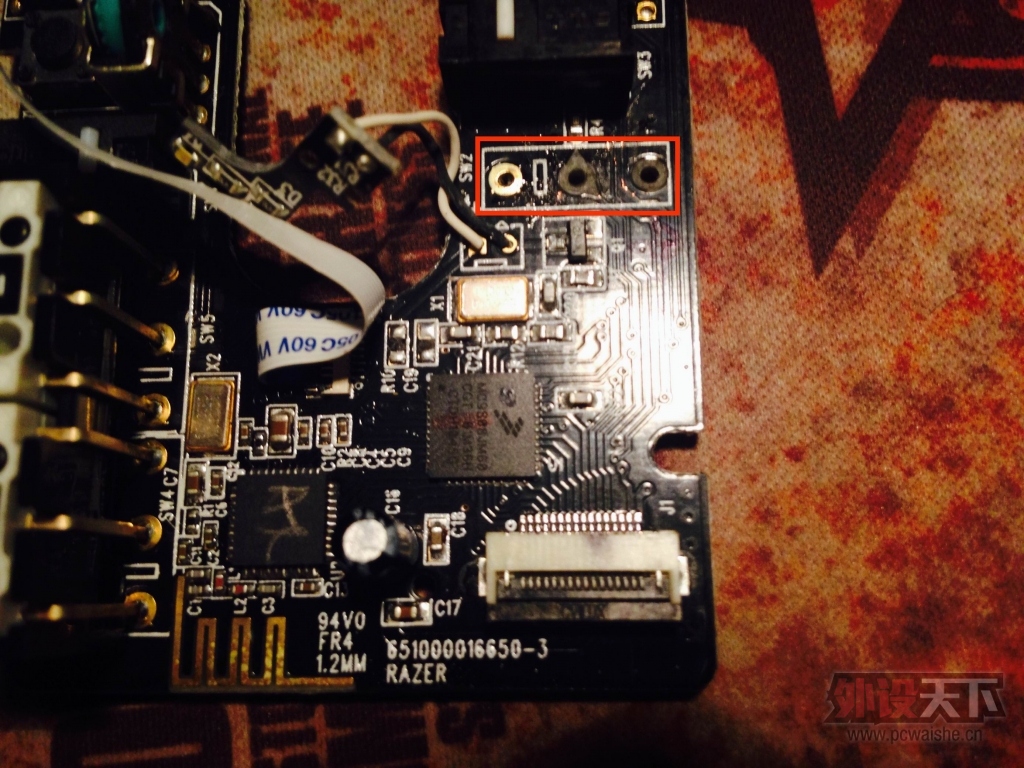

看图左边飞线的位置，一会在飞线图里不会标记出这个点。最难测出来的点。



自从有了换右键的教训，换左键就格外的小心，幸亏没出问题，左键顺顺利利的就完成了。最后将鼠标上板装会底壳上。在这里插排线的时候要格外小心点，我手粗，总感觉不太好下手。最后上机测试，左右键功能完好，其他功能也完好。

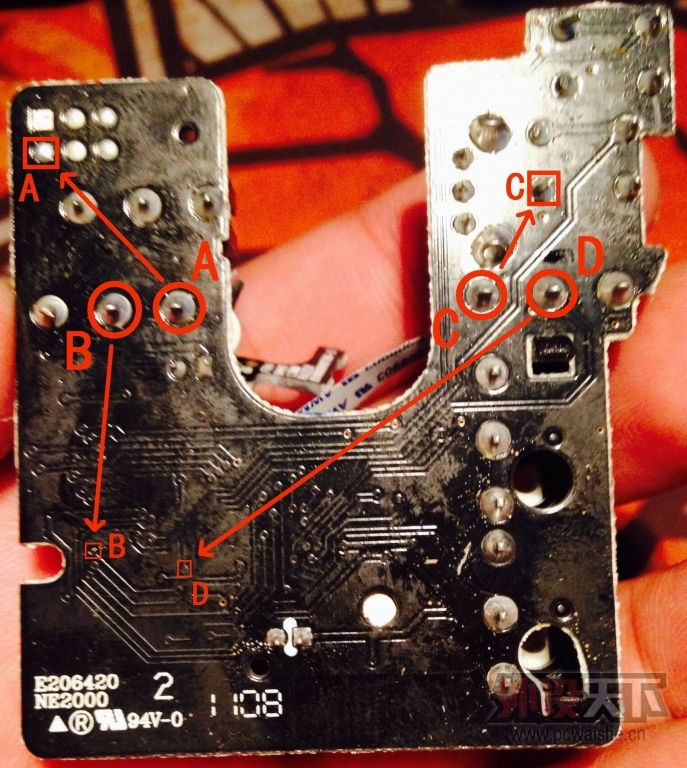

最后依然送上飞线图，有些朋友说看不懂之前光有字母标记的飞线图，现在我来个字母和箭头一起标记的，在这里B点就是我飞线的点，也是最难测的点。因为B点是穿孔焊走到了板子正面线路，又从正面的线路再穿孔走到板子的背面，正面线也是密密麻麻，每次都要在穿孔点拿小刀刮出一点铜才能测试线路是否通断。

       总结：阴沟里翻船了，所以我不是什么“大神”，我承认自己手法还有待提高，我能怪我的吸锡器不好用吗？自己都想呵呵了。所以大家对待走穿孔焊的板子要格外小心，这就是不少朋友遇到这样的问题，有人常说，我明明焊盘都完好，为什么换上微动会没反应，这说明穿孔走的PCB正面焊盘损坏和脱落或者是穿孔中的铜线被破坏了。希望大家引以为戒。不要跟我一样“翻船”就好。之所以辛苦做飞线图就是希望给大家拯救自己鼠标的希望。手法潮，老手轻喷。
