    [评测] 屌丝的游戏主机之主板篇——技嘉G1 Sniper Z6初体验[原创]

    3 12873
    楼主
    跳转到指定楼层
    发表于 2014-8-19 19:31 只看该作者 只看大图 倒序浏览 阅读模式
    本帖最后由 云瑞将军 于 2014-8-19 19:43 编辑

    在上一篇的机箱测评的最后，那机箱中有着崩裂的地狱火焰的MOD感的主板，是否让您久久不能忘怀呢？它就是技嘉G1 Sniper系列的一款新品技嘉G1 Sniper Z6。
    屌丝的游戏主机之主板篇——技嘉G1 Sniper Z6初体验[原创]

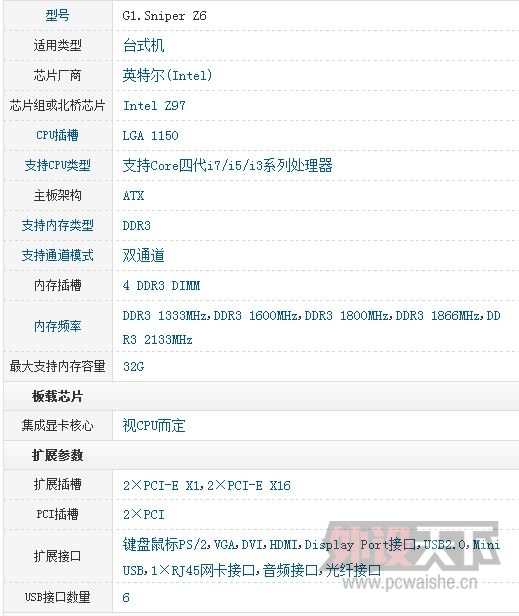

    关于这款产品的规格，众多IT媒体都有详细的介绍，典型的产品规格如下：
    屌丝的游戏主机之主板篇——技嘉G1 Sniper Z6初体验[原创]
    无论是从产品的规格上，还是从主板的外包装上，我们都能大致了解到产品的定位：这是一款支持LGA1150脚针CPU采用Z97芯片组的游戏主板。这也是本屌丝我当初装游戏主机的时候，所看重的这款主板的产品定位。随着市场的发展，当前的主板市场越来越细化，不同的市场定位衍生出不同的产品，真正的顶级厂商，会根据不同的市场需求，进行产品的优化，这包含主板所搭配的电子元件以及电路设计方面的优化，也包括对Bios等软件方面做的调整及优化。因此对于超频产品、游戏产品和办公产品，以及HIFI产品有着截然不同的产品定位，同样因定位不同，整个产品的设计和优化的侧重也各不相同。

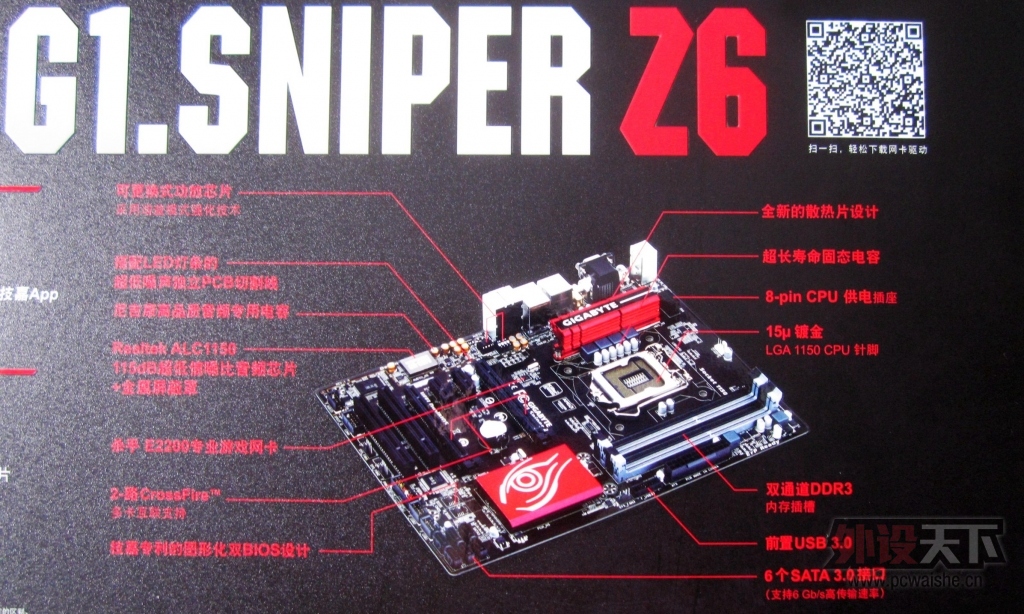

    技嘉G1 Sniper Z6定位的是游戏主板，在产品包装中的介绍，让我们可以明显地感觉到相对于其他定位的产品，技嘉G1 Sniper Z6到底在那些地方有着显著的不同。
    屌丝的游戏主机之主板篇——技嘉G1 Sniper Z6初体验[原创]
    屌丝的游戏主机之主板篇——技嘉G1 Sniper Z6初体验[原创] 屌丝的游戏主机之主板篇——技嘉G1 Sniper Z6初体验[原创]
    通过产品的包装，总结技嘉G1 Sniper Z6作为游戏主板有如下的特点：
    1.       针对游戏定位，在原有高性能主板上，整合魔音音效、杀手网卡，提升游戏体验
    2.       15μ镀金CPU脚针，超长寿命固态电容，双路PCIE x16设计，支持crossfire
    3.       将音频区块独立，采用增益模式强化技术的可更换式功放芯片，Realtek ALC1150 115dB超低信噪比音频芯片及高品质的尼吉康高品质电容，提升魔音音效的效果
    4.       杀手E2200专业游戏网卡，降低网络延迟，确保网络游戏及在线流媒体的流畅性
    5.       全新的色彩搭配，LED灯条让主板更加炫目，并具有很浓厚的游戏色彩感

    屌丝的游戏主机之主板篇——技嘉G1 Sniper Z6初体验[原创]
    屌丝的游戏主机之主板篇——技嘉G1 Sniper Z6初体验[原创]

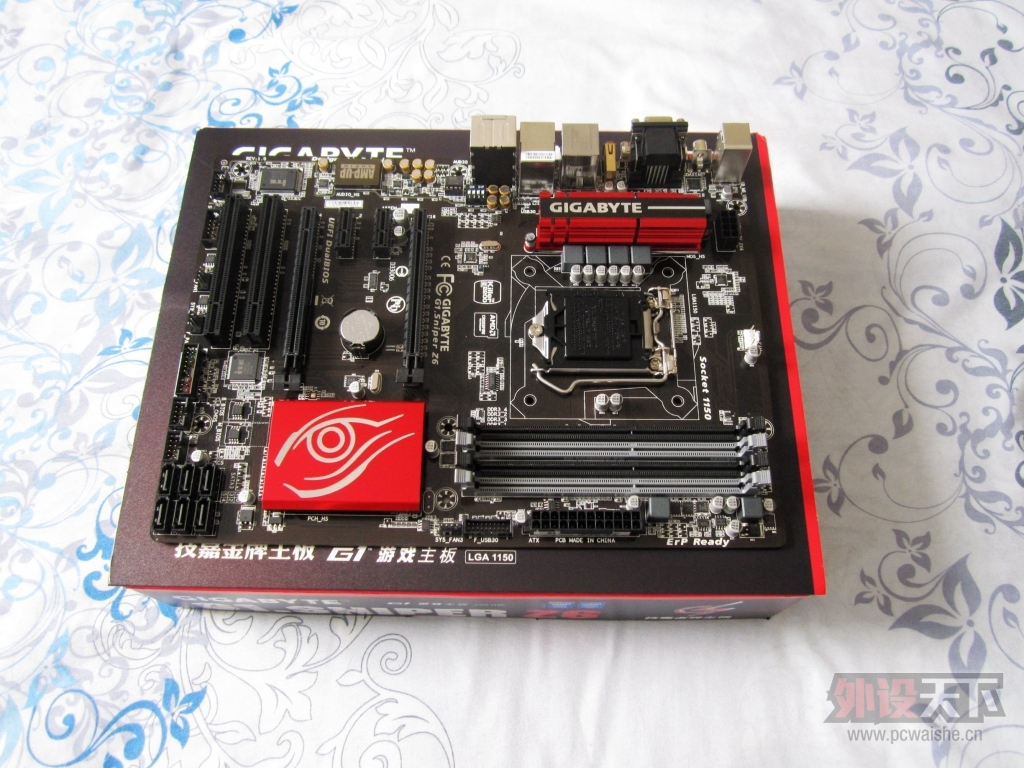

    看主板最主要的是主板的结构，电子元件、I/O接口和以这些为基础构建起来的功能和效能。技嘉G1 Sniper Z6采用标准的ATX板型，结构布局合理。将不同的功能及单元模块分开，并且将音频区独立分割开，避免了电子元件之间干扰，从而提升电流信号的纯度，最大限度的提高音频的保真度。显卡及其他板载卡之间的间距合理，不会造成使用上的干扰。下面让我们看看主板的细节。
    屌丝的游戏主机之主板篇——技嘉G1 Sniper Z6初体验[原创] 屌丝的游戏主机之主板篇——技嘉G1 Sniper Z6初体验[原创]

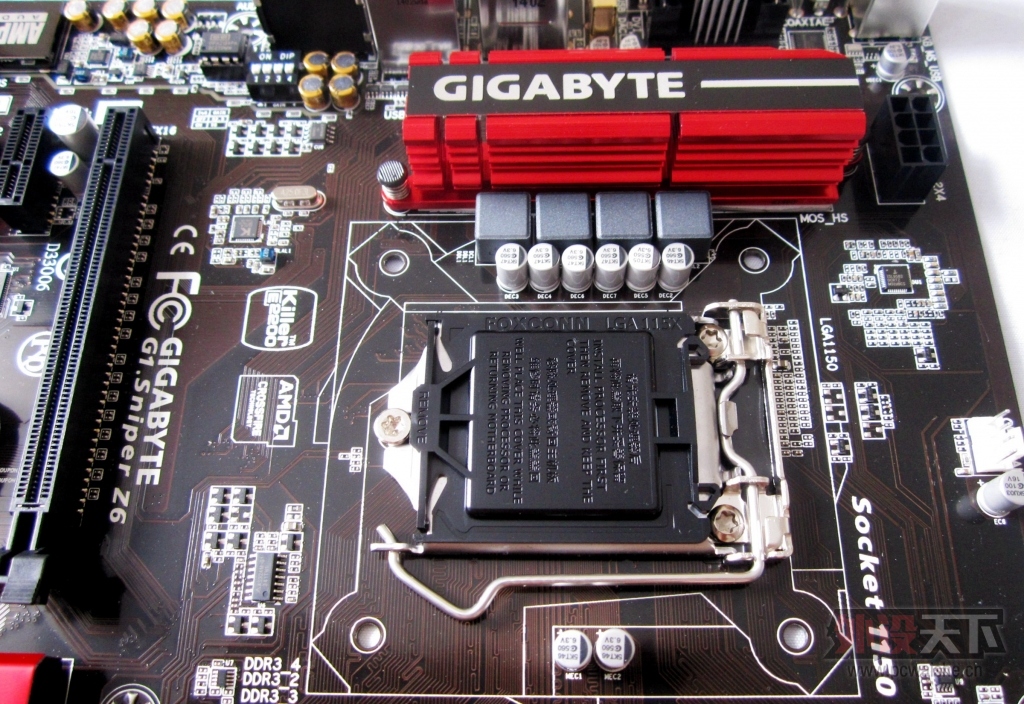

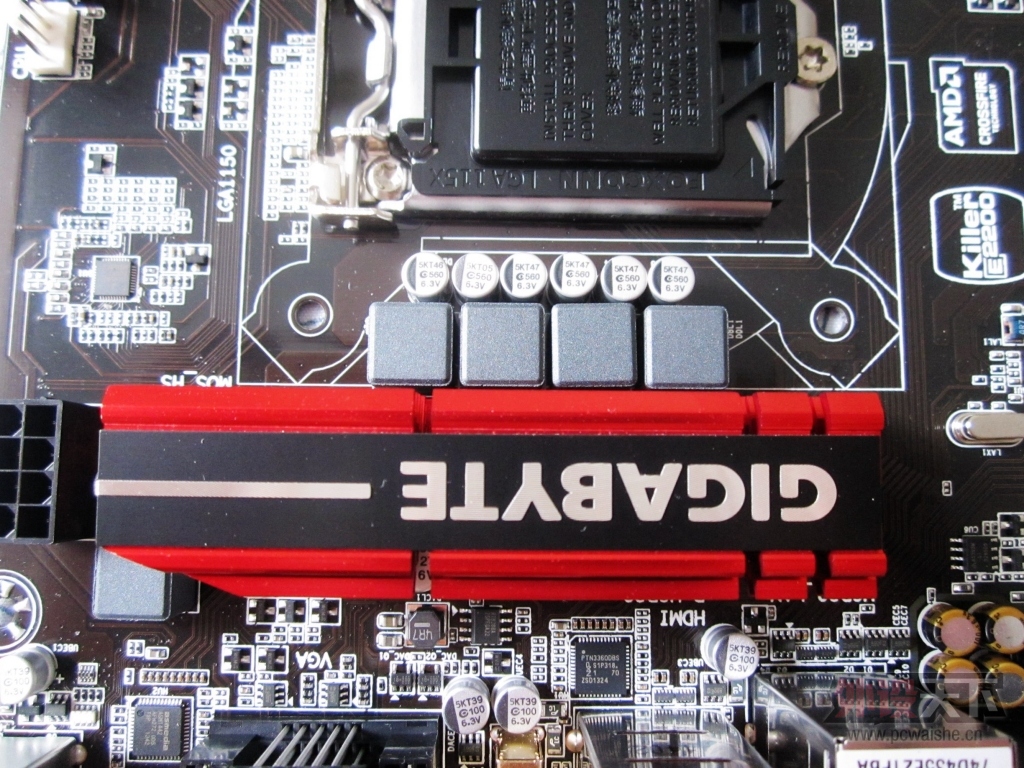

    技嘉G1 Sniper Z6采用4相供电，虽相对于更高阶的8相供电的SniperZ97略显单薄，但因Haswell系列的CPU的TDP较低，也足够满足主板的需求，主板为CPU提供了8pin接口供电，让CPU供电更加稳定。PWM芯片，延续了Sniper 8系的传统依旧是Intersil ISL9582。这是一款定位在实用的游戏主板，相对于有超频期待的8相主板，具有更好的性价比。为了维持超频的稳定，势必增加供电相数，因此必然带来成本的提高，但现在当前的主流CPU在性能上已经充分能满足游戏及绝大多数的日常使用需求，因此没有必要为追求高端，而采用非常高端的产品，因为从某种角度讲，高端也意味着烧钱。

    这一部分的散热鳍片设计的很美观，也很出众，具有金属的质感，同时也让品牌更加醒目。
    屌丝的游戏主机之主板篇——技嘉G1 Sniper Z6初体验[原创]
    主板右侧是内存位，提供双通道4条内存插槽，最大可以扩展到32G内存，并且提供了2相供电，采用K0387和K0393 MOSFET。旁边是垂直的USD3.0接口及一个系统风扇小4pin接口。
    屌丝的游戏主机之主板篇——技嘉G1 Sniper Z6初体验[原创] 屌丝的游戏主机之主板篇——技嘉G1 Sniper Z6初体验[原创]

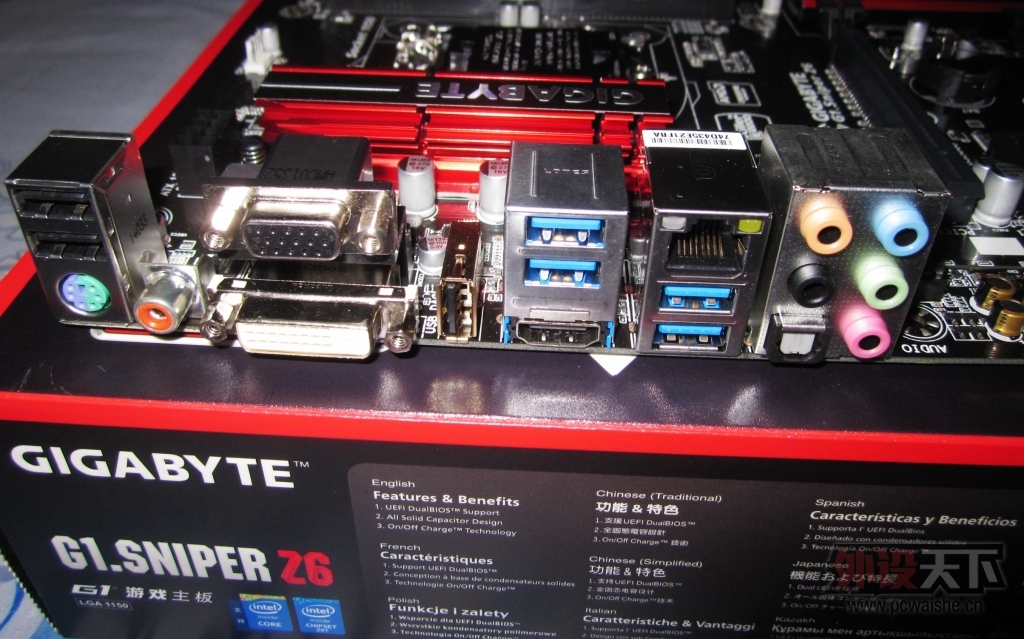

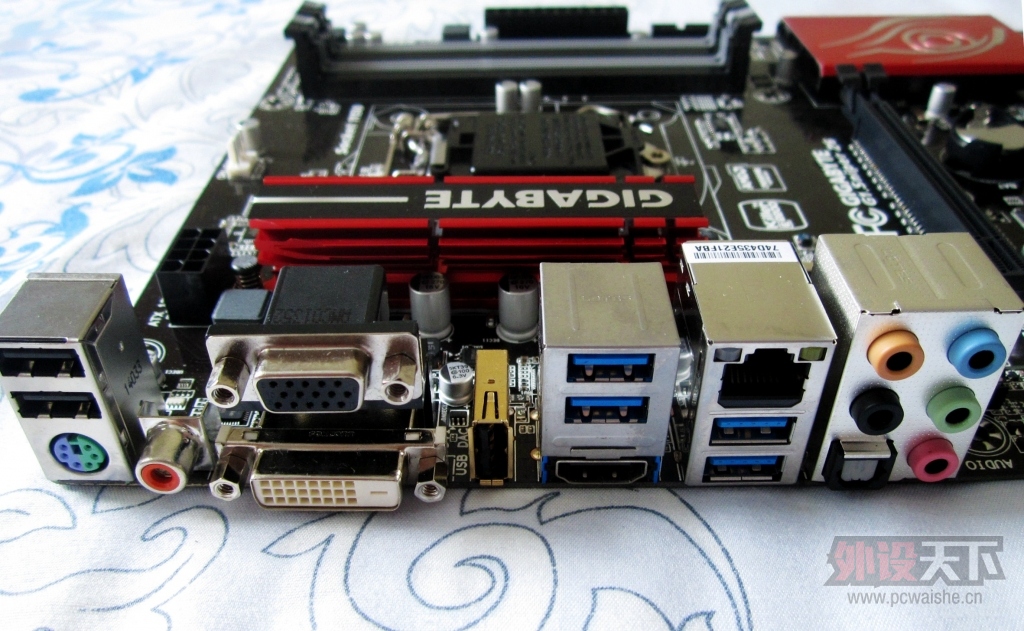

    I/O接口方面，主板配备了1个魔音USB接口、1个PS/2键鼠通用接口、2个USB2.0接口、4个USB3.0接口、VGA/DVI/HDMI视频输出、RJ45网络接口、同轴光纤输出和7.1声道输出。魔音USB接口，采用镀金工艺，能有效防止氧化，提供更好的信号输出。
    屌丝的游戏主机之主板篇——技嘉G1 Sniper Z6初体验[原创]
    图中特写的金黄色的USB接口，就是魔音USB接口，硕美科的极境系列的高端耳机，就是USB接口的，正好跟这个可以直接对接，因此屌丝我才选择了用游戏耳机替代音箱的方案。
    屌丝的游戏主机之主板篇——技嘉G1 Sniper Z6初体验[原创]
    上图中有两个正方形的I/O接口芯片，左边的是祥硕ASM1442，是一个6通道电平转换器，提供HDMI/DVI接口对信号的转换。右边的HDMI输出芯片采用NXP旗下的PTN3360D8S芯片，是高速信号转换装置，符合DVI1.O及HDMI 1.4b标准。再下面就是主板的音频区了。

    屌丝的游戏主机之主板篇——技嘉G1 Sniper Z6初体验[原创]
    技嘉G1 Sniper Z6提供板载4个模式切换开关，可以根据需要选择不同倍数的增益效果。魔音设计的每个声道的布线都采用高质量的Nichicon音频专用电容，为玩家创造最逼真的音效体验。并且主板还搭载了一颗可更换式功放芯片OPA2134PA，能推动高阻抗耳机。
    屌丝的游戏主机之主板篇——技嘉G1 Sniper Z6初体验[原创]
    技嘉G1 Sniper Z6将音频区用LED分割出来，内有可更换式功放芯片OPA2134PA，高端的Realtek ALC1150音频芯片，高质量的Nichicon音频专用电容，DRV632芯片，德州仪器的TPS65130。

    高端的的Realtek ALC1150音频芯片，信噪比达到115dB，外部用美观的金属屏蔽罩保护，有效避免了噪音信号的产生和干扰。

    DRV632是一款2-VRMS无噼啪声立体声线路驱动器，设计运用了TI的DIRECTPATH专利技术，能够在采用3.3V电源电压的条件下向一个10K欧姆负载输送2VRMS的驱动电压。这款器件具有差分输入，并采用外部增益设定电阻器以支持正负1V/V至正负10V/V的增益范围。而且可为每个通道个别的配置增益。线路输出具有正负8KVIECESD保护等级，因而只需要使用一个简单的电阻器一电容器ESD保护电路即可。DRV632具有一个外部欠压检测器。该欠压检测器在电源被拿掉时输出静电，从而确保了无噼啪声的关断操作。与产生2-VRMS输出的传统方法相比，在音频产品中使用DRV632能够大幅度地减少组建数量。DRV632即不需要采用一个高于3.3V的电源来产生5.6VPP输出，也不需要一个分离轨电源。DRV632集成了其自己的充电泵以产生一个负电源轨，可提供一个干净，无噼啪声的接地偏置2-VRMS输出。

    TPS65130是一个双路输出的直流-直流转换器，产生从-15V~+15V的电压。
    屌丝的游戏主机之主板篇——技嘉G1 Sniper Z6初体验[原创]

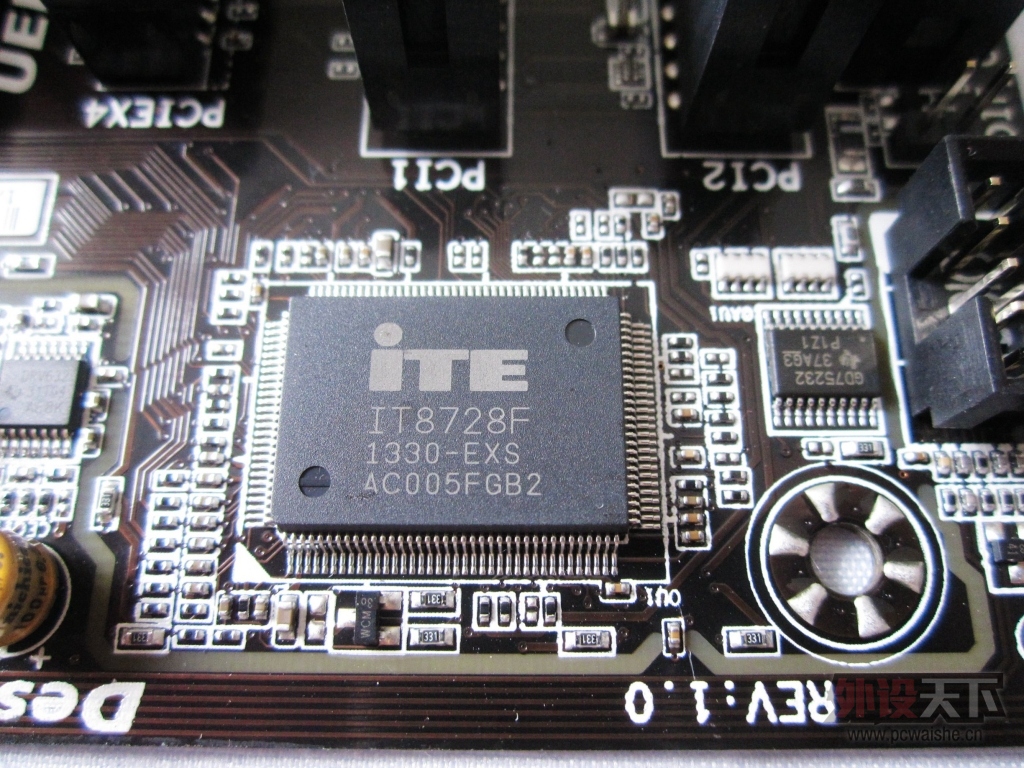

    图中大的是ITE IT8728F I/O芯片，负责监控主板各部分传感器数据。旁边小的是德州仪器的GD75232芯片，是串口控制芯片。
    屌丝的游戏主机之主板篇——技嘉G1 Sniper Z6初体验[原创]
    在扩展插槽方面，Z6延续了Z5的风格，同样提供6条插槽，2xPCI-E x1插槽，2xPCI插槽和2xPCI-E x16显卡插槽，支持双显卡交火。电池旁边是ASM1440芯片，可以自动分配显卡的带宽，保证最大的传输效能。
    屌丝的游戏主机之主板篇——技嘉G1 Sniper Z6初体验[原创]

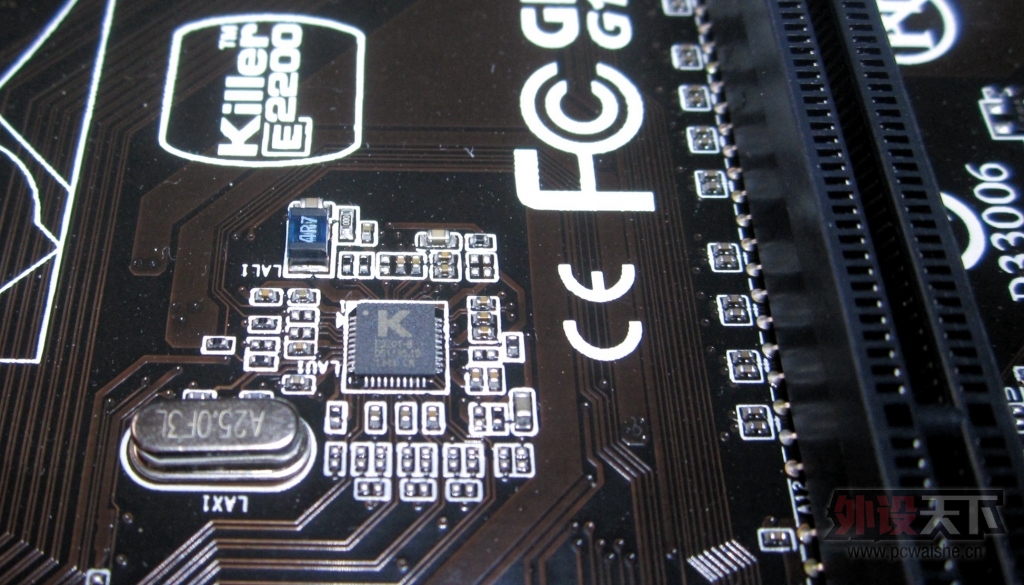

    RGB(0, 0, 0)">技嘉G1 Sniper Z6采用杀手E2201千兆网卡，降低网络延迟，确保网络游戏及在线流媒体的流畅性。
    屌丝的游戏主机之主板篇——技嘉G1 Sniper Z6初体验[原创]

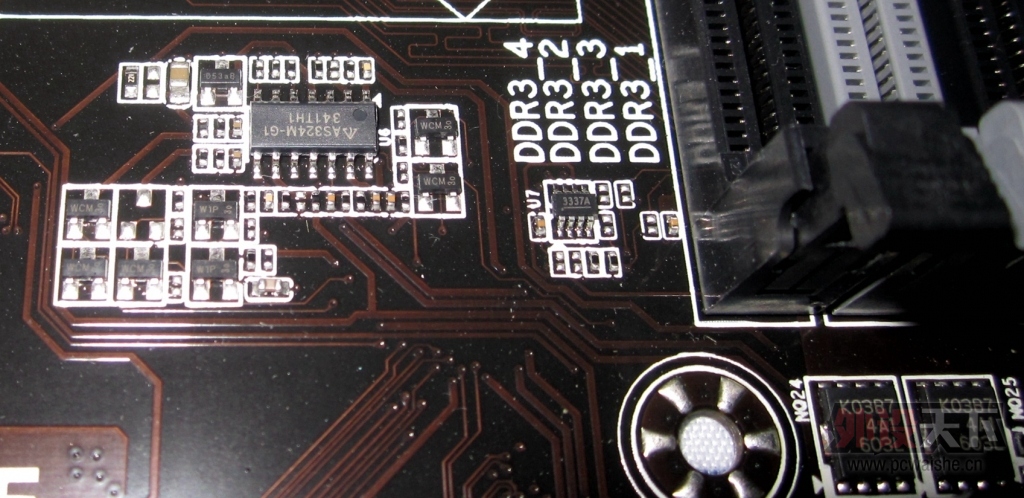

    内存插槽旁边还可以看到一颗芯片，型号为AS324M-G1,，为四运放，用作南桥的多端线性稳压。
    屌丝的游戏主机之主板篇——技嘉G1 Sniper Z6初体验[原创]
    屌丝的游戏主机之主板篇——技嘉G1 Sniper Z6初体验[原创]

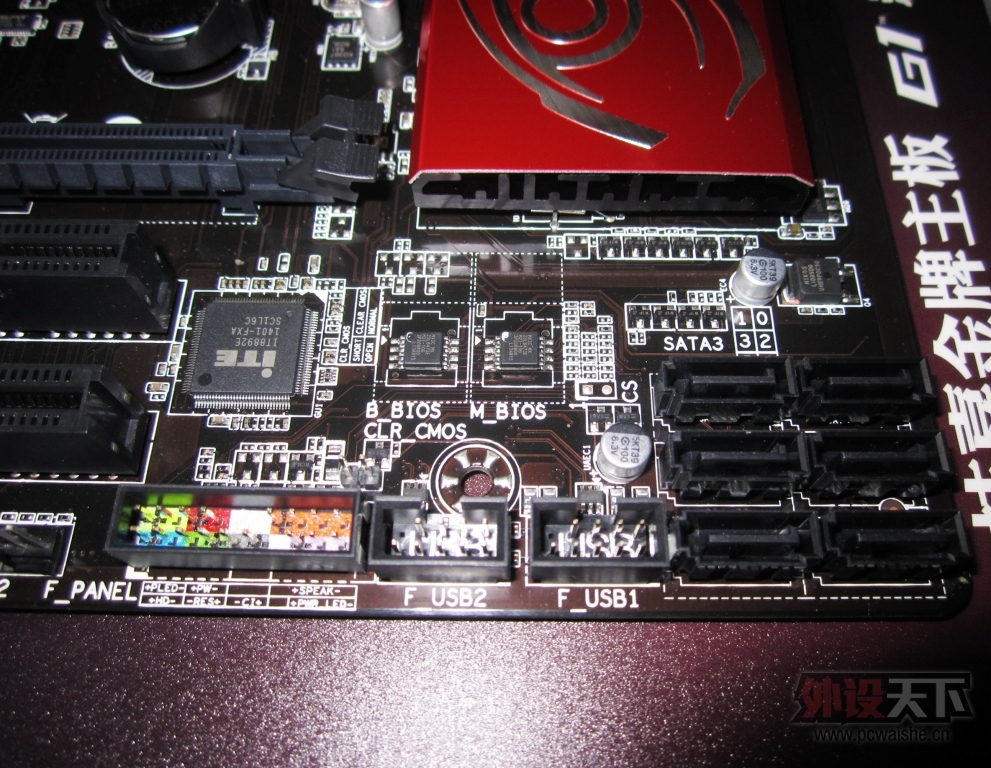

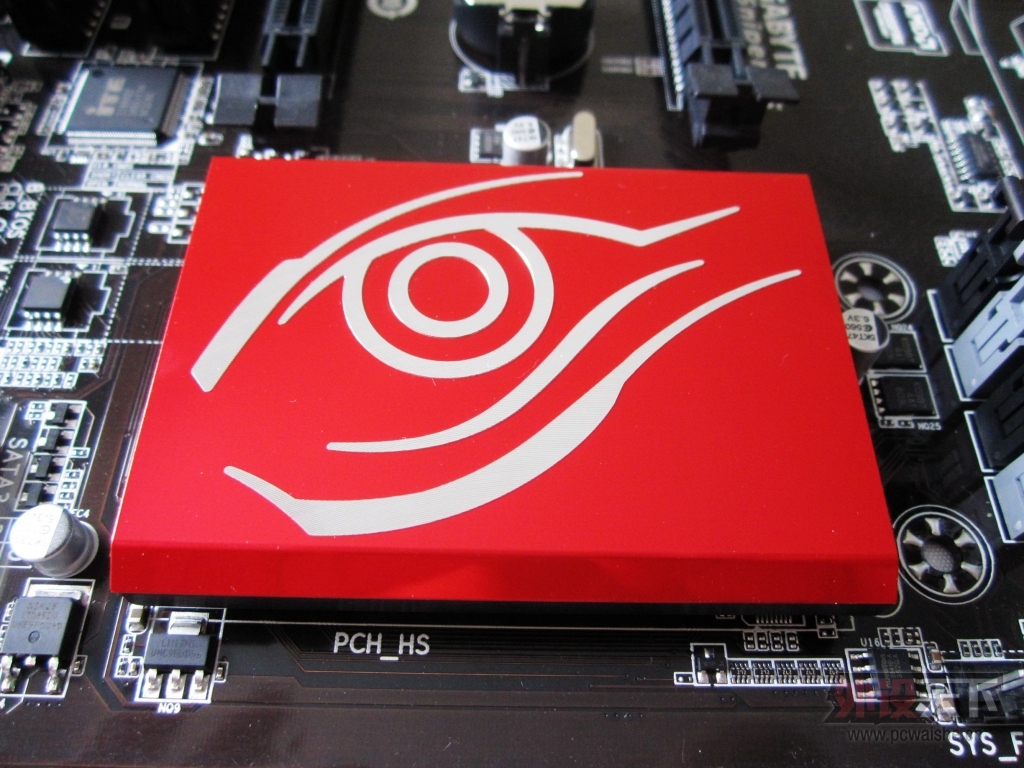

    内存插槽的下面是有技嘉显卡的经典眼睛状标志的PCH上的散热片，散热片也显得比较厚实、稳重。在下面左侧是 iTE IT8892E，PCIe转PCI桥接芯片，通过这个芯片将Z97芯片组提供的的一条PCIe通道转化为两条PCI，可以兼容部分PCI接口的老设备。技嘉主板全系列使用双BIOS设计，玩家可以随意刷BIOS而不用担心BIOS坏死而无可替换。再下面就是机箱控制面板的接口，技嘉主板通过不同的颜色加以区分，旁边是USB2.0接口。最右侧是SATA接口，技嘉G1 Sniper Z6提供6个垂直式的SATA3.0接口。


    技嘉G1 Sniper Z6采用了全新的色系，sniper系列以前采用黑绿色系，现在采用红黑色系，搭配分割音频区的LED灯更加有整体感，特别是红色的LED灯和主板配合起来，让我有一种地狱之门和岩浆就要从主板崩裂而出的游戏MOD感，估计这个色系的设计和搭配会赢得不少喜欢暗黑主题的游戏玩家的青睐，当然配合侧透的机箱，才能体现出这样的效果。不过我个人还是比较喜欢清新的草绿色，因为那才有作为狙击手的感觉和遐想。
    屌丝的游戏主机之主板篇——技嘉G1 Sniper Z6初体验[原创]

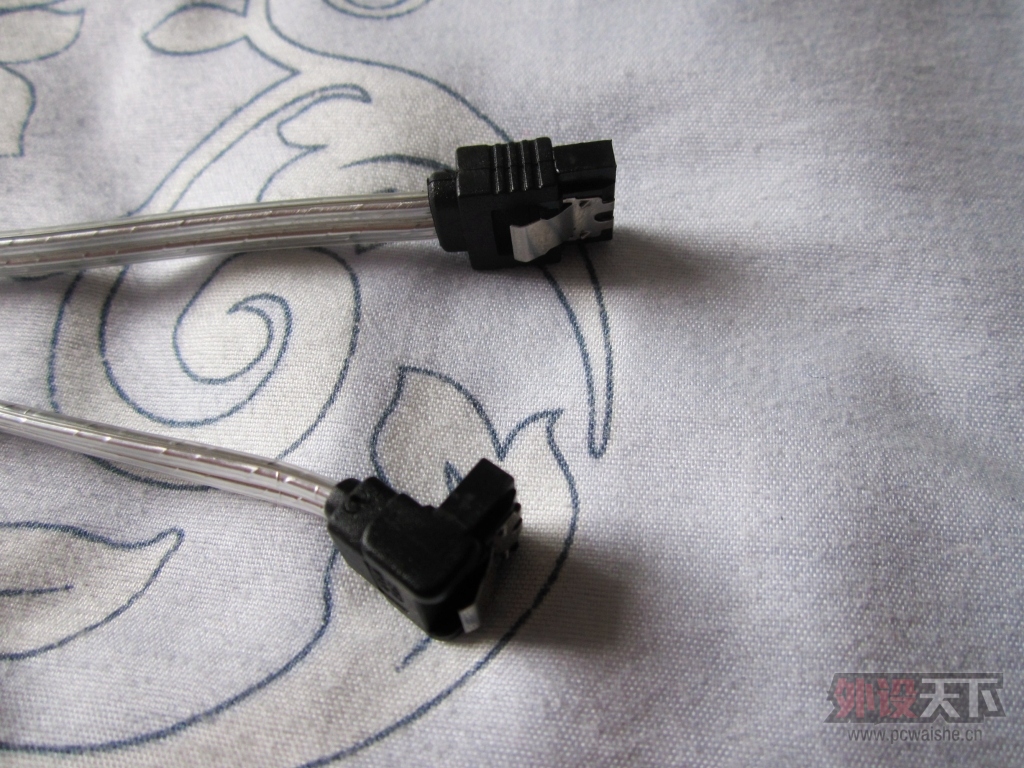

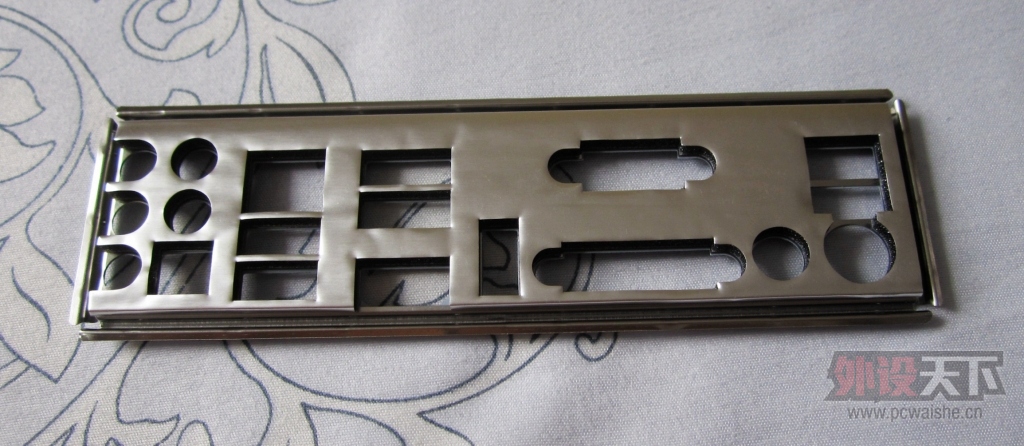

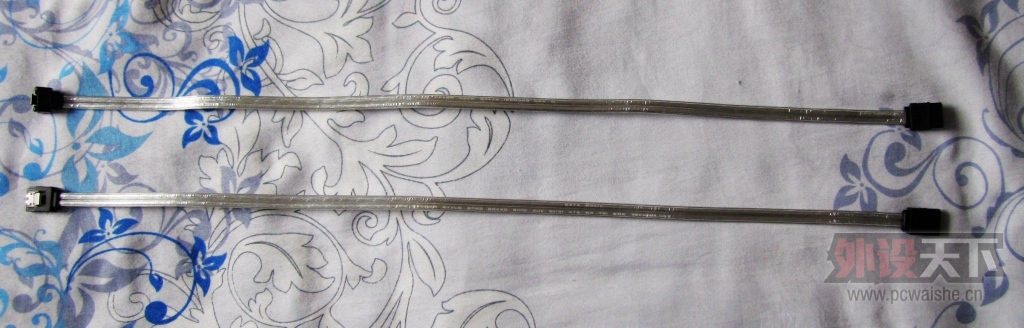

    技嘉G1 Sniper Z6为用户提供了丰富的配件，提供了三条SATA3数据线，2根粘布式的捆束带，而且提供了标签纸和挡板，以及详细的安装说明书和驱动光盘。
    屌丝的游戏主机之主板篇——技嘉G1 Sniper Z6初体验[原创]
    下面是配件的一些细节赏析
    屌丝的游戏主机之主板篇——技嘉G1 Sniper Z6初体验[原创] 屌丝的游戏主机之主板篇——技嘉G1 Sniper Z6初体验[原创] 屌丝的游戏主机之主板篇——技嘉G1 Sniper Z6初体验[原创] 屌丝的游戏主机之主板篇——技嘉G1 Sniper Z6初体验[原创] 屌丝的游戏主机之主板篇——技嘉G1 Sniper Z6初体验[原创] 屌丝的游戏主机之主板篇——技嘉G1 Sniper Z6初体验[原创]
    屌丝决定用高端的内存和SSD填补自己内心的空虚。
    屌丝的游戏主机之主板篇——技嘉G1 Sniper Z6初体验[原创]

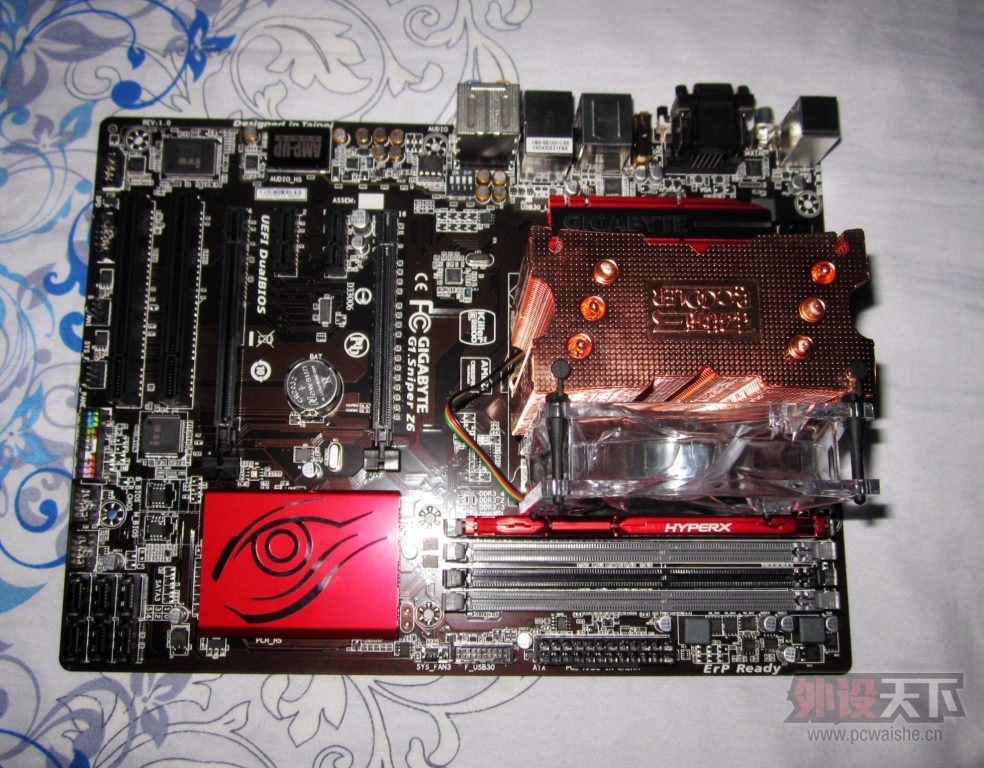

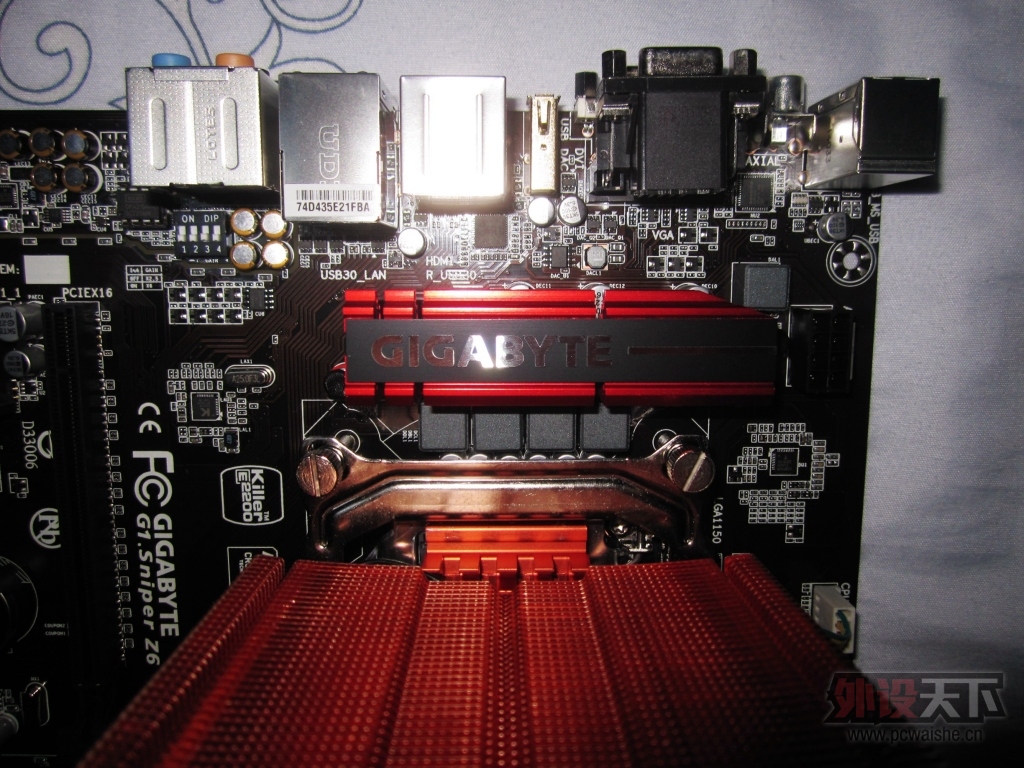

    速度将散热器和内存装好。
    屌丝的游戏主机之主板篇——技嘉G1 Sniper Z6初体验[原创]
    屌丝的游戏主机之主板篇——技嘉G1 Sniper Z6初体验[原创]
    屌丝的游戏主机之主板篇——技嘉G1 Sniper Z6初体验[原创]

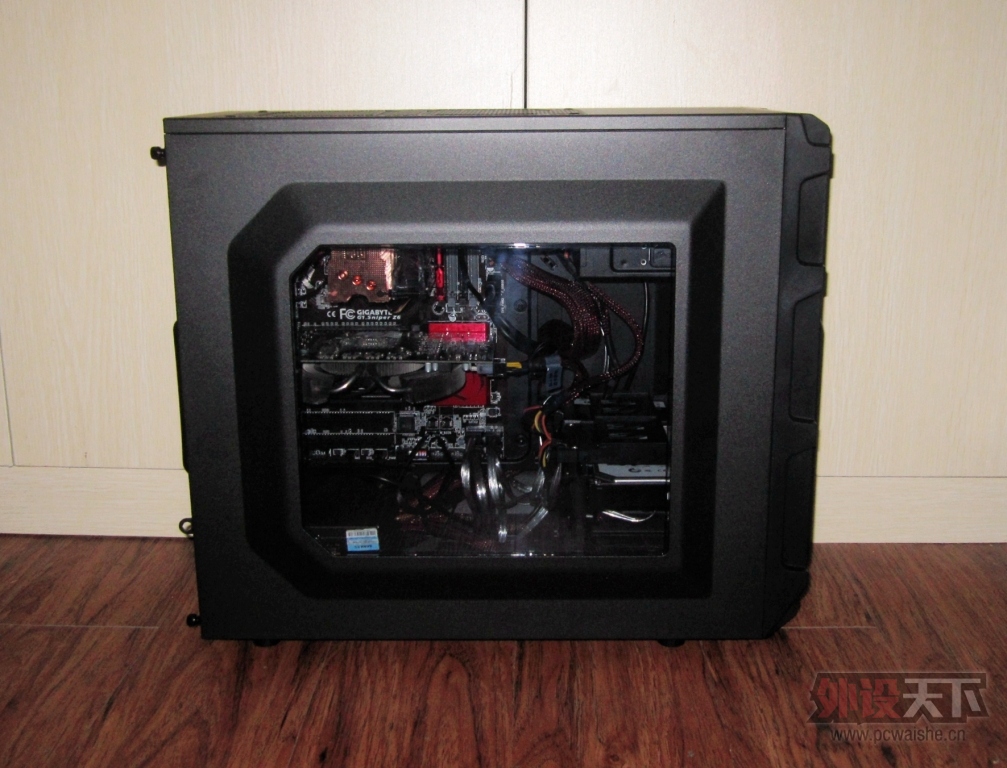

    赶快装机，装好侧透机箱以后就是下面这样：
    屌丝的游戏主机之主板篇——技嘉G1 Sniper Z6初体验[原创] 屌丝的游戏主机之主板篇——技嘉G1 Sniper Z6初体验[原创]
    下面就让我们速速体验一下主机的性能如何。
    0人
    已赞
    微信分享 赞 收藏
    回复

    使用道具 举报

    云瑞将军
    我的人缘0
    2楼
    发表于 2014-8-19 19:46 只看该作者
    下面就让我们速速体验一下主机的性能如何。

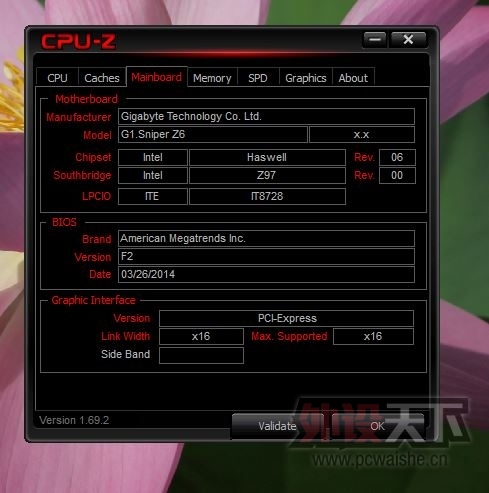

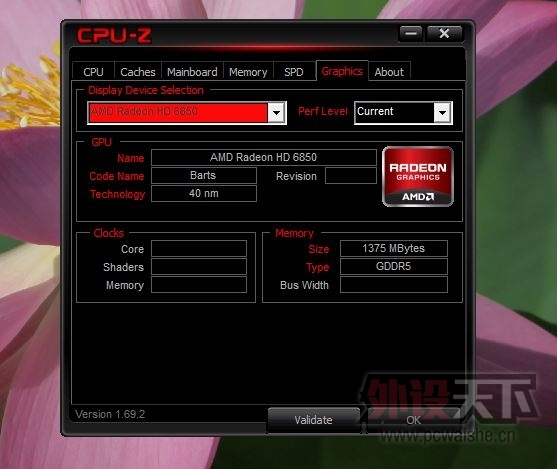

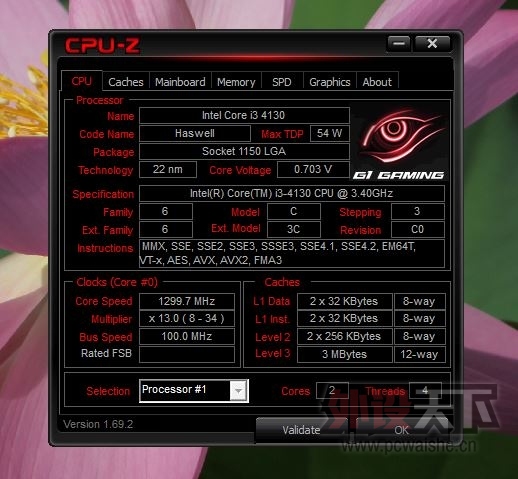

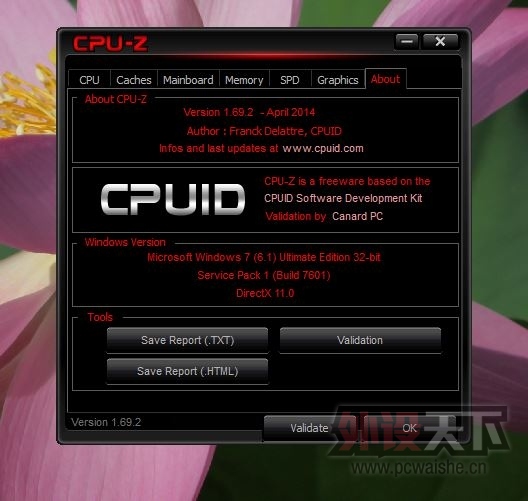

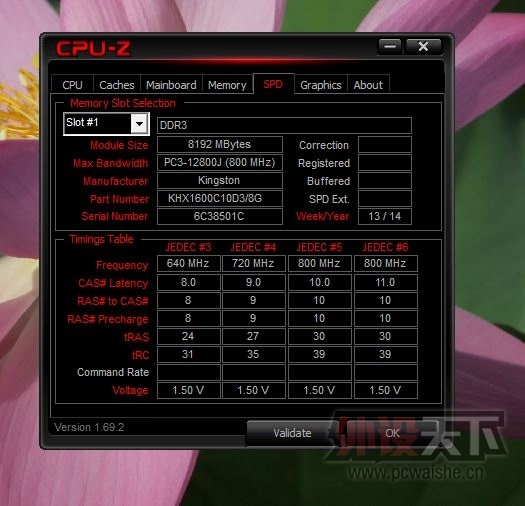

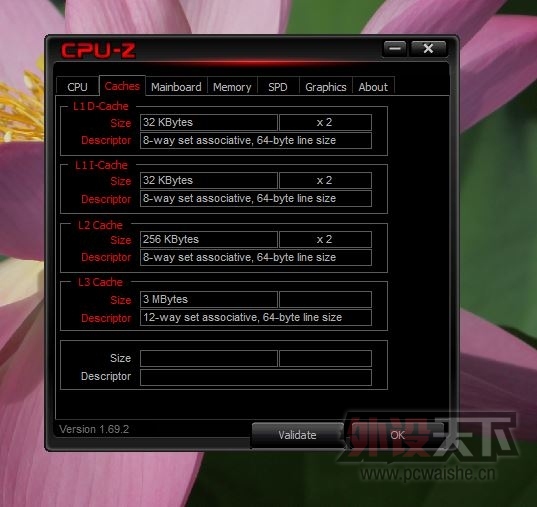

    先用CPU-Z验明正身。CPUZ有专门的G1专版，和主板一样是黑红色的搭配，技嘉显卡的大眼睛标志，专门为游戏主板订制。
    屌丝的游戏主机之主板篇——技嘉G1 Sniper Z6初体验[原创] 屌丝的游戏主机之主板篇——技嘉G1 Sniper Z6初体验[原创] 屌丝的游戏主机之主板篇——技嘉G1 Sniper Z6初体验[原创] 屌丝的游戏主机之主板篇——技嘉G1 Sniper Z6初体验[原创] 屌丝的游戏主机之主板篇——技嘉G1 Sniper Z6初体验[原创] 屌丝的游戏主机之主板篇——技嘉G1 Sniper Z6初体验[原创] 屌丝的游戏主机之主板篇——技嘉G1 Sniper Z6初体验[原创] 屌丝的游戏主机之主板篇——技嘉G1 Sniper Z6初体验[原创]

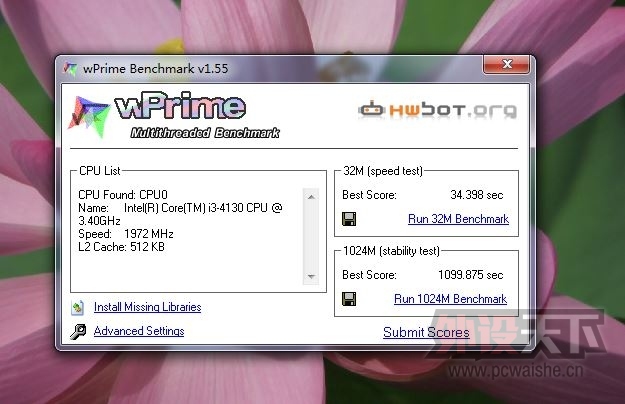

    Wprime的测试
    屌丝的游戏主机之主板篇——技嘉G1 Sniper Z6初体验[原创]

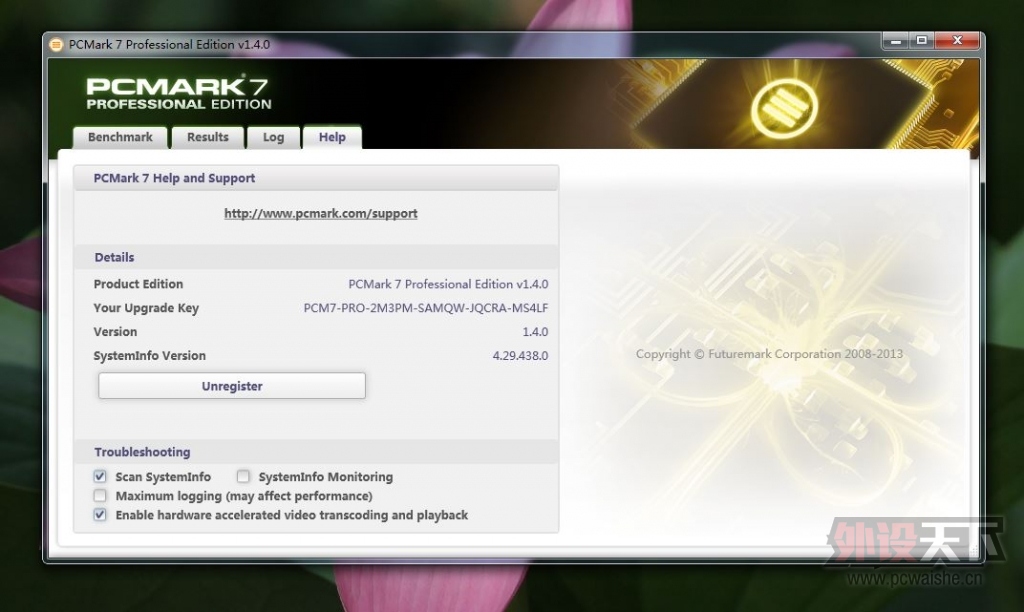

    PC mark7的测试
       屌丝的游戏主机之主板篇——技嘉G1 Sniper Z6初体验[原创] 屌丝的游戏主机之主板篇——技嘉G1 Sniper Z6初体验[原创]

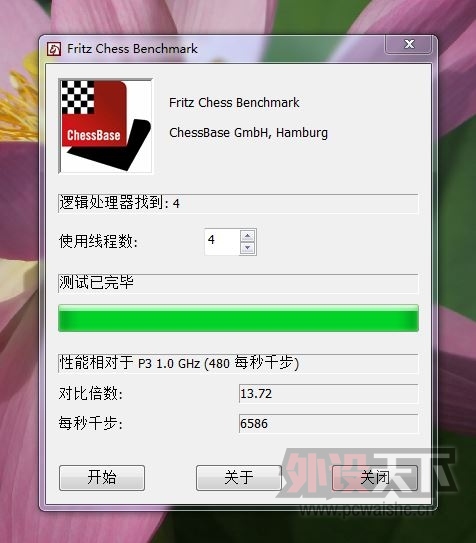

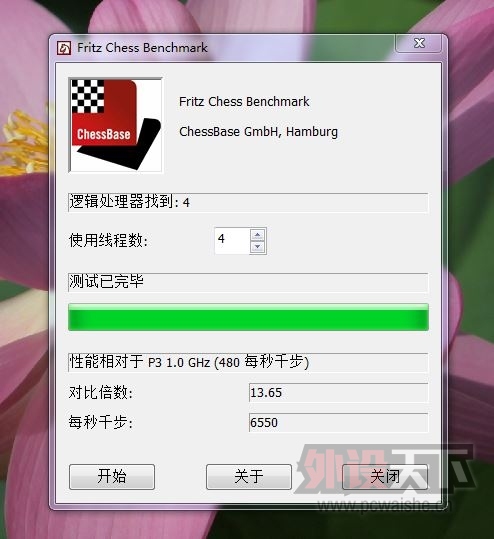

    Fritz Chess 测试
        屌丝的游戏主机之主板篇——技嘉G1 Sniper Z6初体验[原创] 屌丝的游戏主机之主板篇——技嘉G1 Sniper Z6初体验[原创] 屌丝的游戏主机之主板篇——技嘉G1 Sniper Z6初体验[原创]

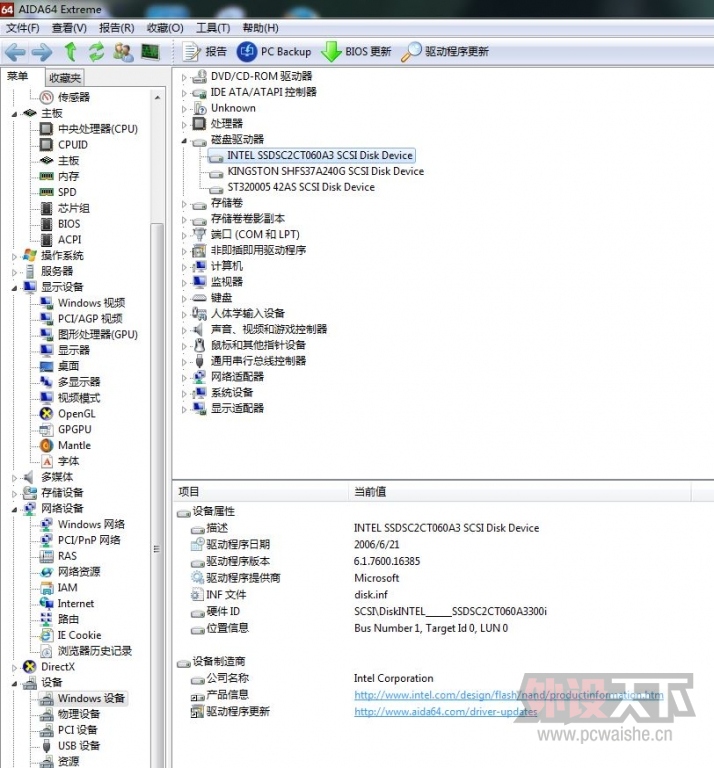

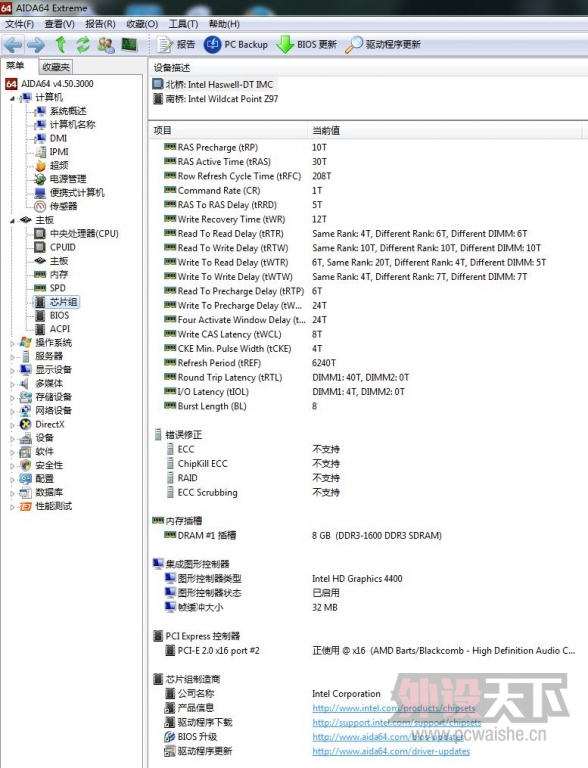

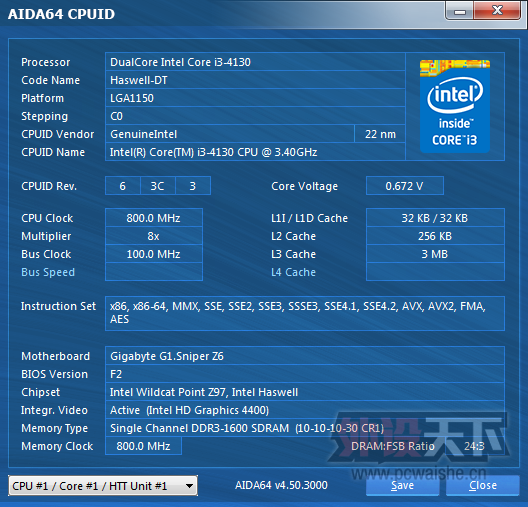

    AIDA64的测试
        屌丝的游戏主机之主板篇——技嘉G1 Sniper Z6初体验[原创] 屌丝的游戏主机之主板篇——技嘉G1 Sniper Z6初体验[原创] 屌丝的游戏主机之主板篇——技嘉G1 Sniper Z6初体验[原创] 屌丝的游戏主机之主板篇——技嘉G1 Sniper Z6初体验[原创] 屌丝的游戏主机之主板篇——技嘉G1 Sniper Z6初体验[原创] 屌丝的游戏主机之主板篇——技嘉G1 Sniper Z6初体验[原创] 屌丝的游戏主机之主板篇——技嘉G1 Sniper Z6初体验[原创] 屌丝的游戏主机之主板篇——技嘉G1 Sniper Z6初体验[原创] 屌丝的游戏主机之主板篇——技嘉G1 Sniper Z6初体验[原创] 屌丝的游戏主机之主板篇——技嘉G1 Sniper Z6初体验[原创] 屌丝的游戏主机之主板篇——技嘉G1 Sniper Z6初体验[原创] 屌丝的游戏主机之主板篇——技嘉G1 Sniper Z6初体验[原创] 屌丝的游戏主机之主板篇——技嘉G1 Sniper Z6初体验[原创] 屌丝的游戏主机之主板篇——技嘉G1 Sniper Z6初体验[原创]
    测试部分没有进行太多的解说，一般都见名知意了。


    通过上面的解析与测试，可以看出技嘉G1 Sniper Z6是一款相当不错的游戏主板，以后我还会进行更深度的体验，敬请期待。


    本篇完，感谢欣赏，下一篇敬请期待


    回复 支持 反对

    使用道具 举报

    ycchen225
    我的人缘0
    3楼
    发表于 2014-8-20 17:47 只看该作者
    总感觉 技嘉这个系列还是原来绿色的好看
    回复 支持 反对

    使用道具 举报

    茨вī汏尛姐
    我的人缘0
    4楼
    发表于 2014-8-21 17:12 只看该作者
    不超频用H6就行了- -~忽忽
