介绍一种利用薄膜键盘主控修复机械键盘的方法
20
105110
楼主
本帖最后由 典... 于 2014-8-19 10:44 编辑
玩家身边，肯定有一些旧的薄膜键盘，有的放在角落，有的扔掉，还有一些老的机械键盘因为主控坏或是XT结构，不能发挥做用，老的机械键盘，还有手感独特轴，不用真的可惜，所以必需让他复活，将他们合二唯就可以修复，虽然不能和专业维修相比，但是也是一种DIY精神，花了几天时间修复它，就是线用长了，看着有些乱，好在功能完美，暂时就不修改了，在键盘壳里，也看不到 ，不过用起来还是挺爽。将心得分享一下，也许这是一种蛋疼的行为 |
-
(158.27 KB, 下载次数: 53)
联想薄膜键盘，104键的，PS2口8键无冲，带主控
-
(325.63 KB, 下载次数: 34)

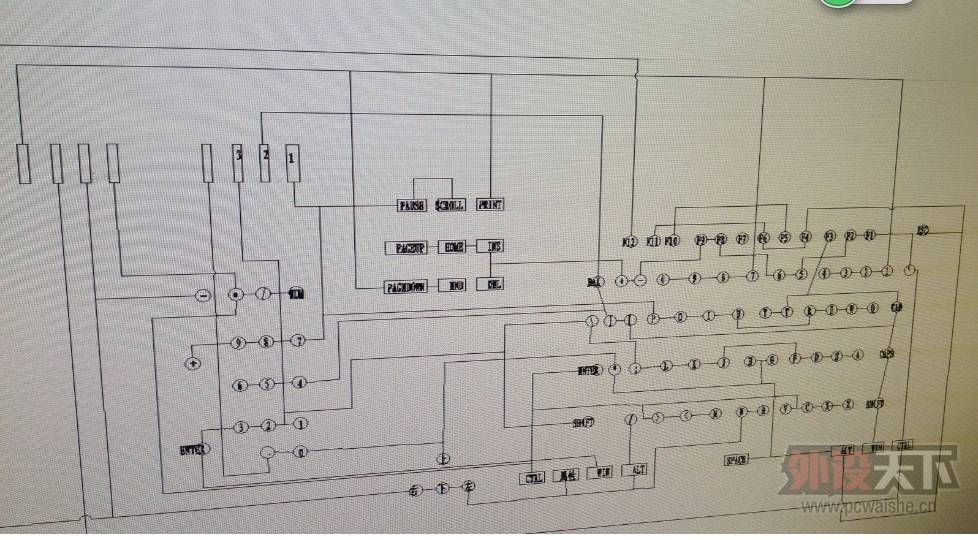

用万用表测量出电路，并用AUTOCAD画图电路图，这是其中一块膜
-
(343.44 KB, 下载次数: 30)
画出第二张膜的联结电路图
-
(492.69 KB, 下载次数: 34)
按电路接线，进入主控
-
(343.25 KB, 下载次数: 30)

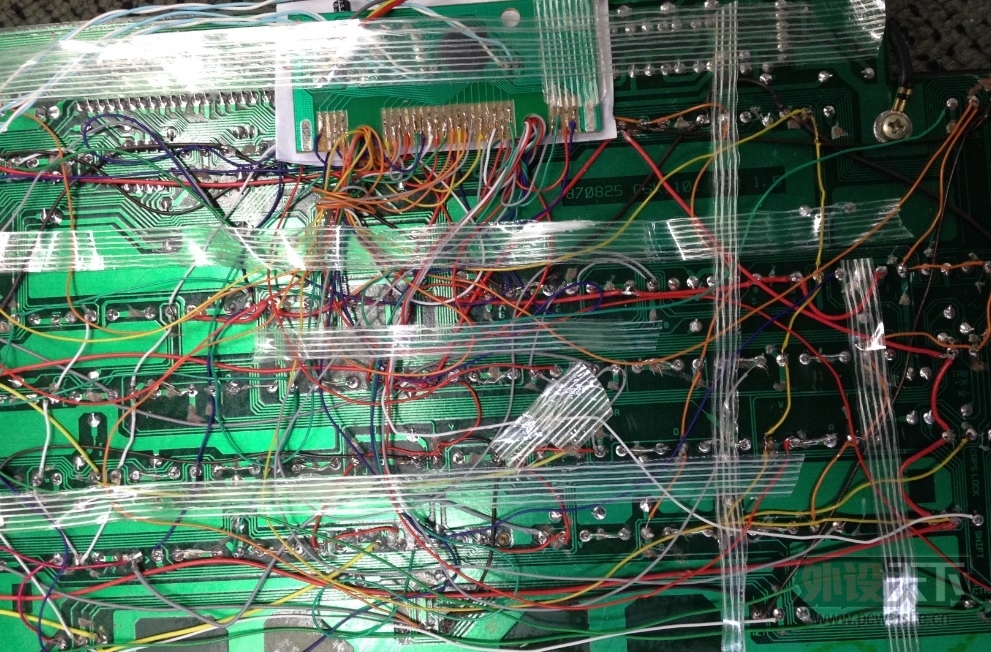

按照电路图飞线，线用长了，看着很乱，但功能一切正常
-
(276.72 KB, 下载次数: 31)
接好线的XT机械键盘，可以正常使用了
