响尾蛇-蓝色粒子拆解及飞线图（献给爱折腾的你）

wlandytex

       今天有幸修理一个这么老的鼠标，还是变色版的。在这里特此声明，图片口味比较重，如果引起你肠胃不适请立刻关闭此页面。简单说下毛病，鼠标摔了，左右键高度不一致，而且导致键程差距比较大，一会上图我们就能看出问题了。



背面雷蛇的标志都快磨没了。鼠标绝对战斗成色。



底部特写，底部贴纸的文字还是清晰可见。

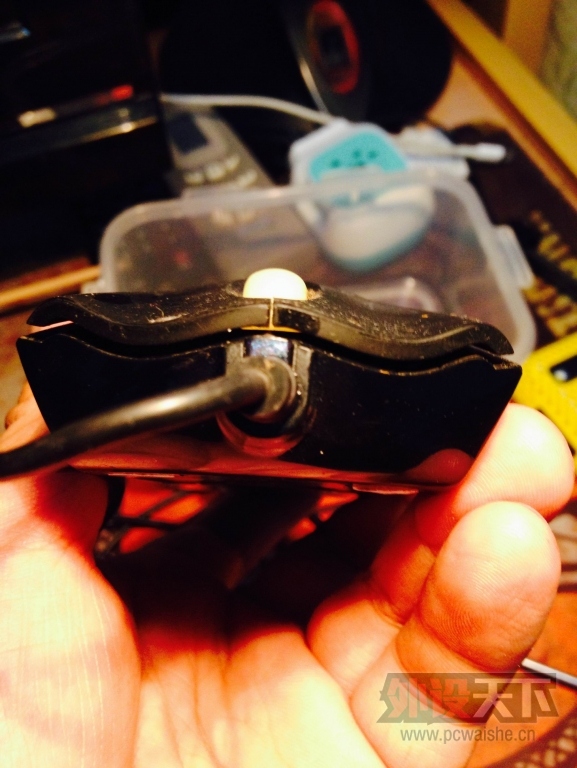

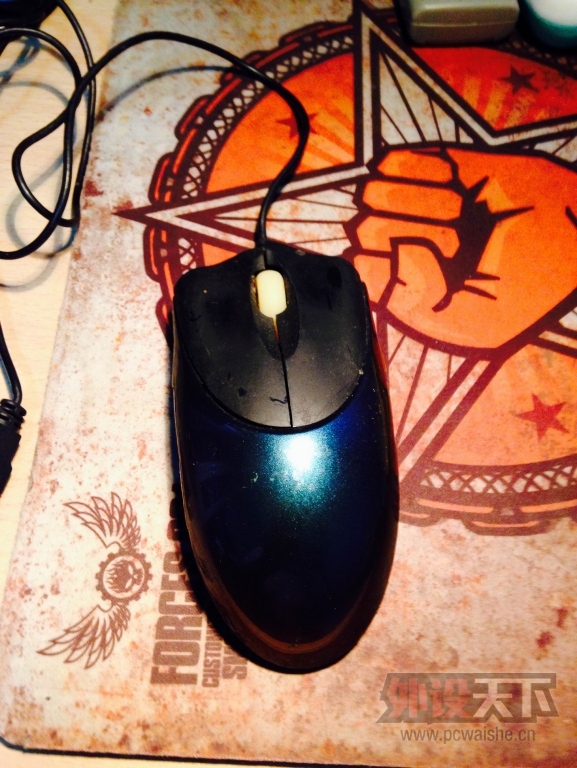

问题来了，左右键高度不一致，键程也不一致。

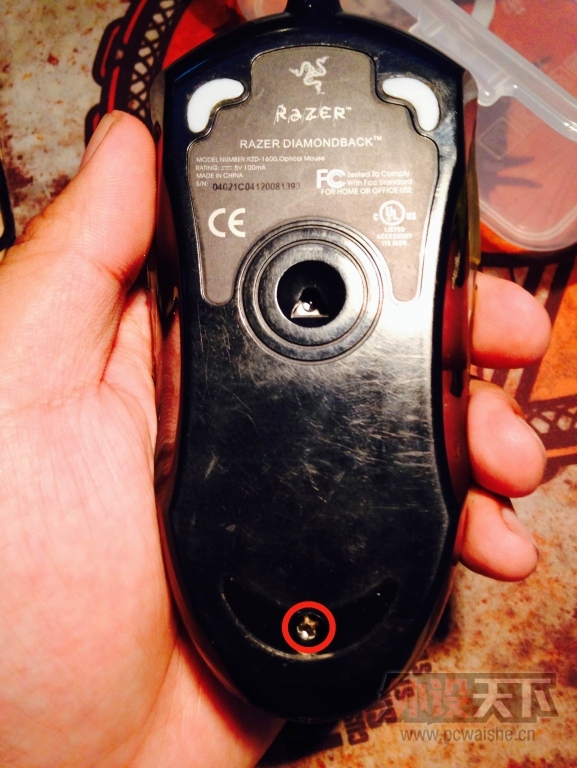

拆解鼠标，菊花位置就一个螺丝，还是大十字的螺丝，很好拆卸。



拆开后特写。看见泛黄的侧边和上壳边上的那层黄泥了吗？真叫人恶心。



鼠标PCB上板的特写，这里我们看到方块标记的地方是双层板对穿焊的焊接点。现在的大部分雷蛇鼠标都改用更方便安装和维护的插口排线设计了。（2013版以前的蝰蛇除外）

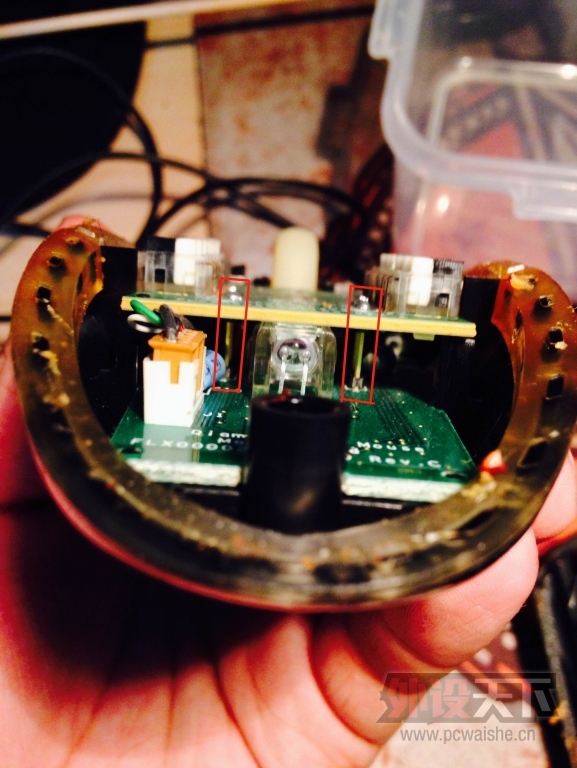

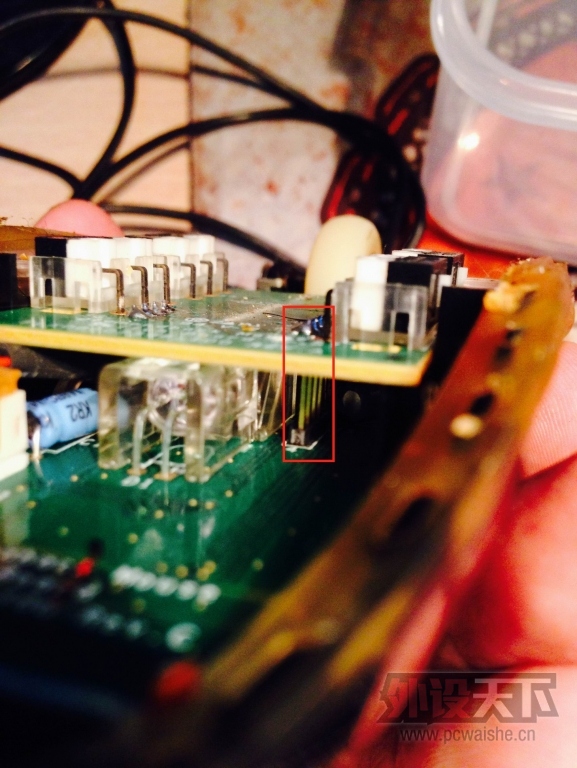

底部侧面特写，看红色方框内的对穿针。



从侧面再来一张，这让我想起了，罗技的G500系列和G700系列。



HC红点微动特写。居然用了这么多年依然坚挺。我做过测试，毫无双击的情况。

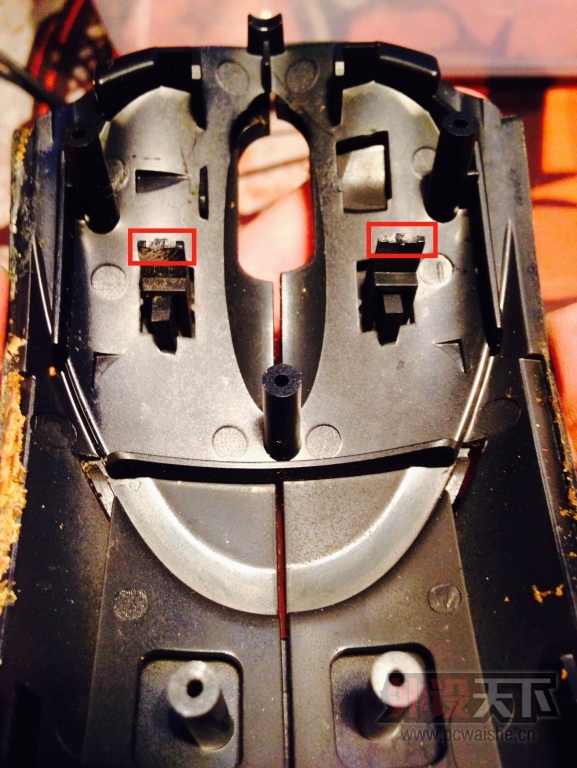

上壳的一字按键柱明显有磨损的情况，现在生产的14年新品都改十字的按键柱了，增加的按键柱的耐用性。

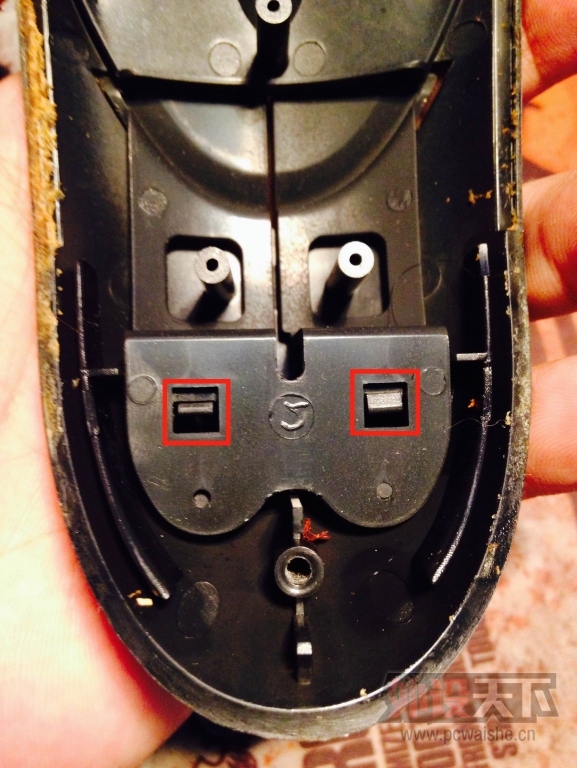

此时看到这里上壳部分有两个卡子，右侧的位置没问题，卡在卡口里，左侧的明显有脱离卡口的迹象，这就是左右按键高度不一致的主要原因，我们将左侧的卡口卡到位，问题就解决了。（其实这鼠标就这么个小问题）



调整完成以后左右按键彻底平了。

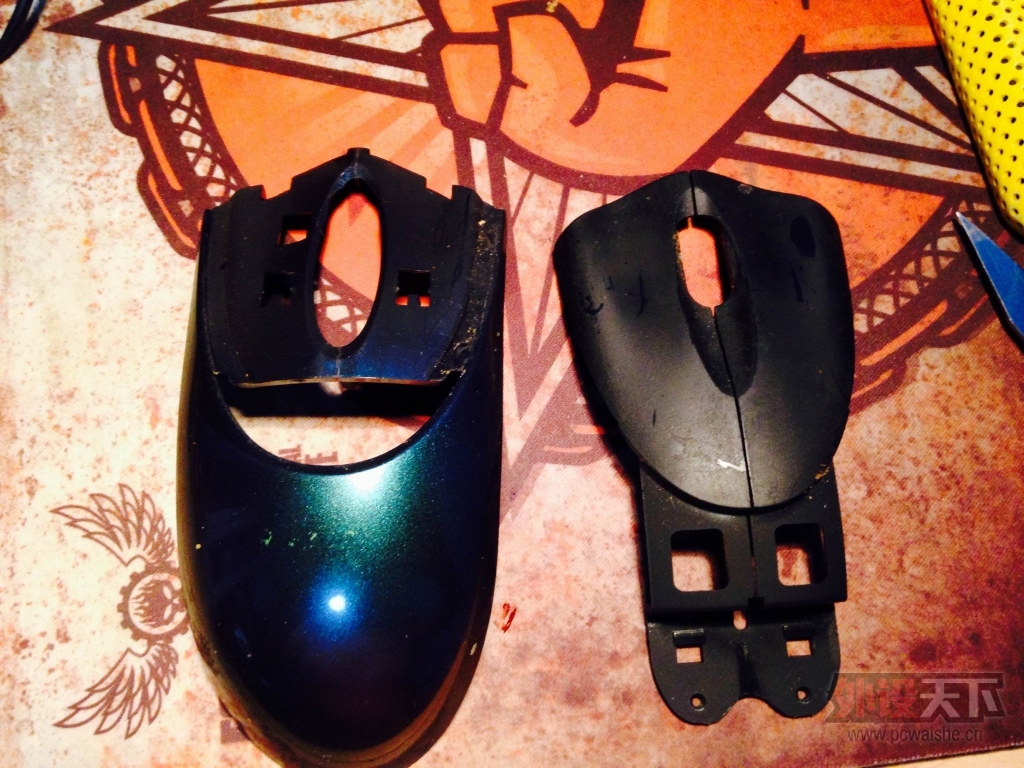

将上壳的两部分拆解特写。

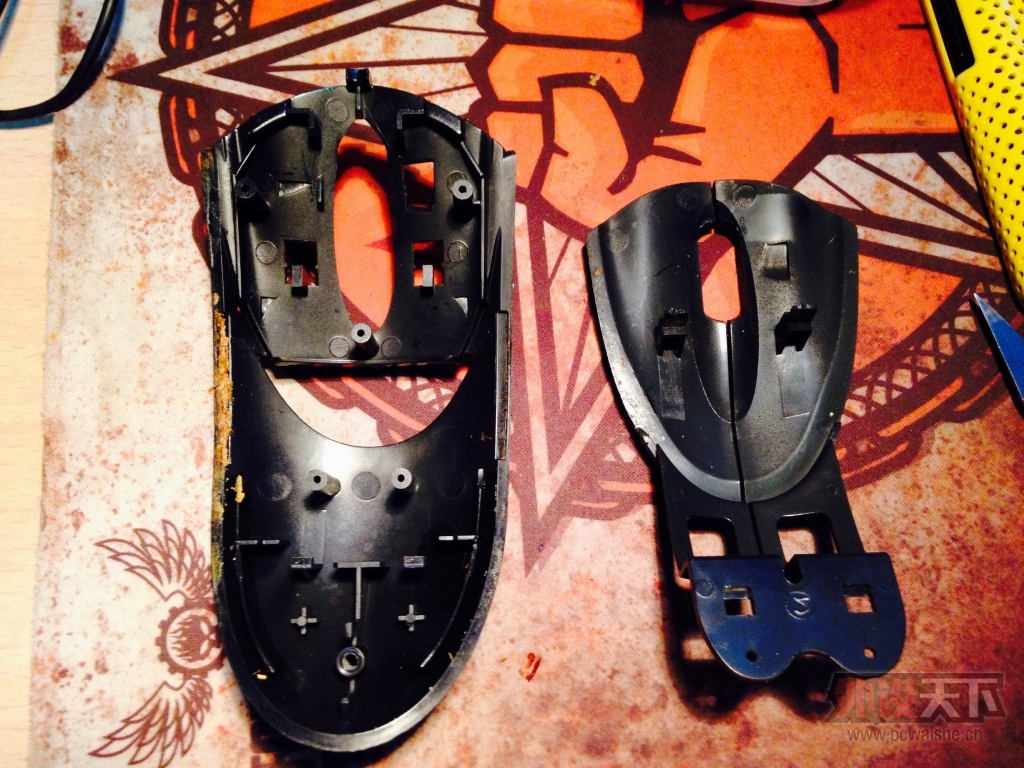

再来个背面的特写。



来个PCB板子地面的特写吧，板材做工比较扎实。



不知名的编码器特写。



板子侧面特写，左右的侧键也都是HC的白点微动，躺在下层板的电容清晰可见。

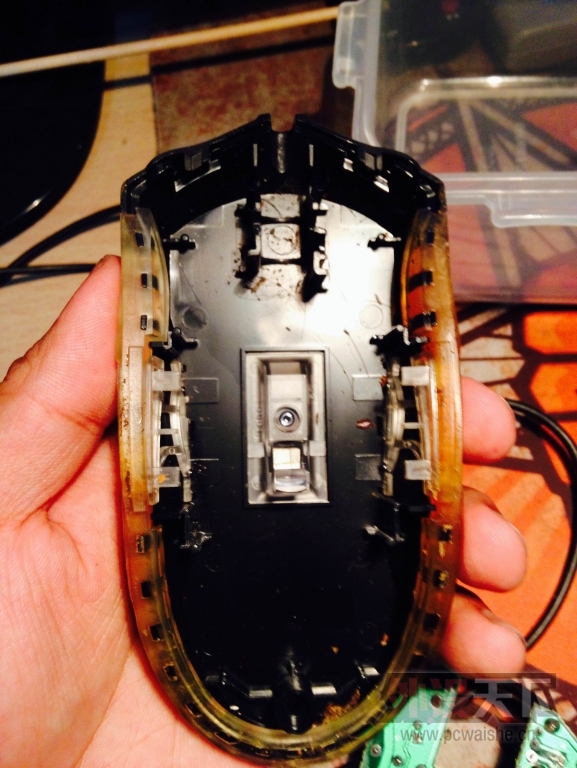

底壳里都是灰尘个不知名的毛。。。。。看着泛黄的侧边也是一阵阵的恶心。

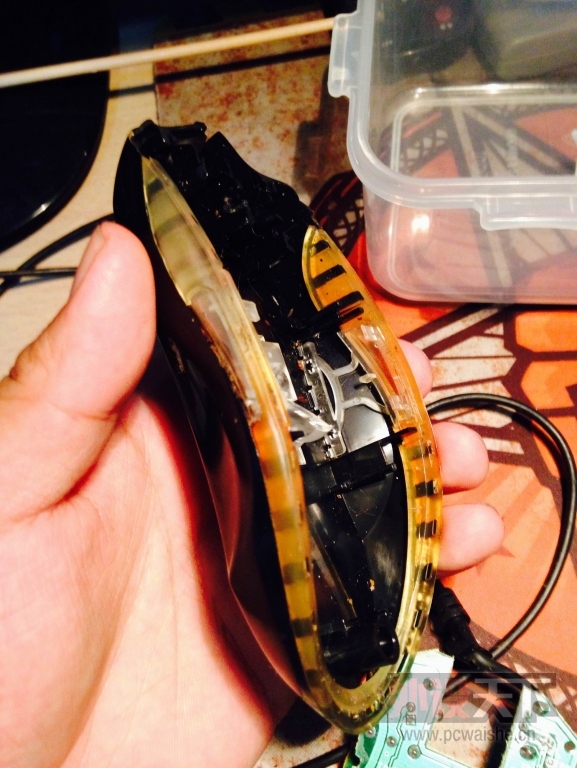

侧面看，确实黄的厉害啊。

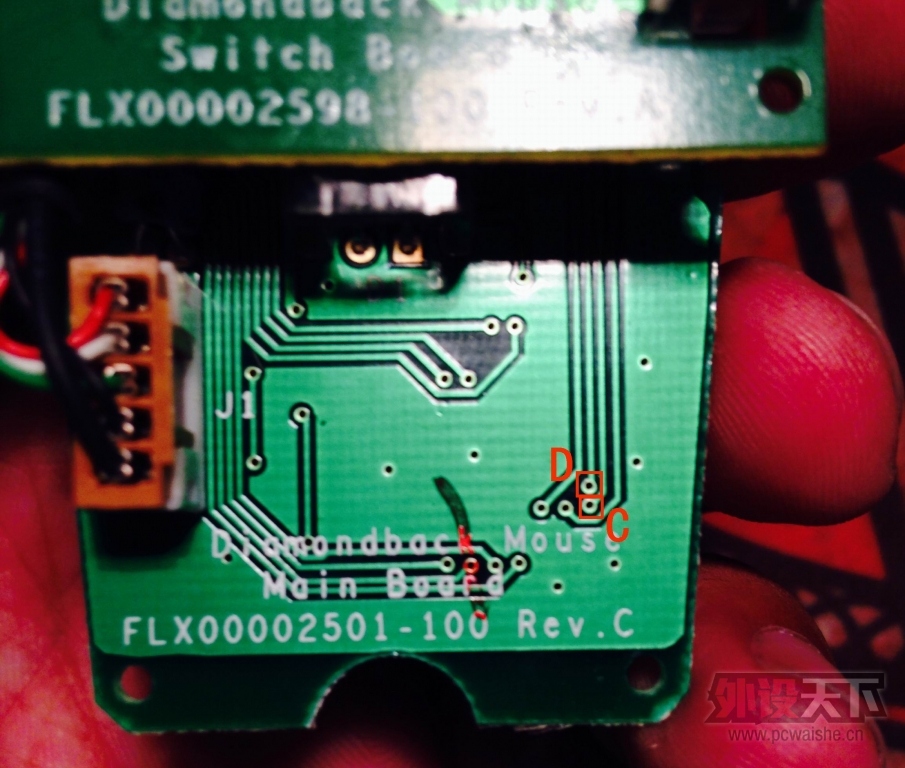

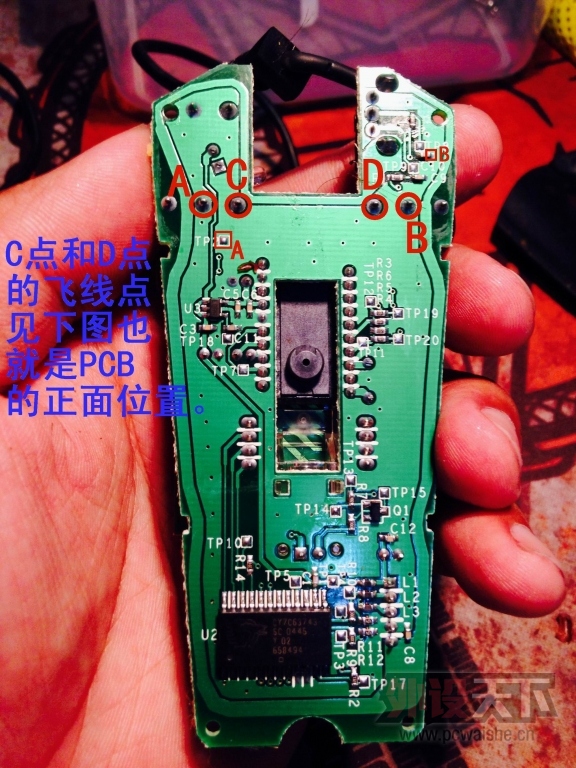

在这里C点和D点是穿孔焊，线路走在了PCB的正面。在背面的PCB上不要以为深色的是线路，深色的是隔离段，浅绿色的才是PCB的导电铜线路。这里大家要注意一下。

        最后把板子和上壳装回去，上机测试，功能完好。

       我就好奇这鼠标的主人到底用了多久这鼠标，一直都没有清理过，甚至我在拆解的时候还看到某些虫子的壳都在鼠标里面。恶心到家了。

wxw12345

又见飞线哥出手了

study

LZ热心人要火了。

为人民服务1314

当年可是300多大洋啊

经典传奇

刚好有个这个鼠标要飞线啊 ，楼主真心好人啊

lockpat

太脏了

wlandytex

wxw12345 发表于 2014-8-19 02:39
又见飞线哥出手了

以后还会常常见到。

wlandytex

study 发表于 2014-8-19 08:22
LZ热心人要火了。

可别火。火了事就多了。

wlandytex

为人民服务1314 发表于 2014-8-19 08:29
当年可是300多大洋啊

确实是个好鼠标。当年的300多等于现在的800多了。

wlandytex

经典传奇 发表于 2014-8-19 08:43
刚好有个这个鼠标要飞线啊 ，楼主真心好人啊

可不是什么时候都飞线，除非焊盘掉了，掉了哪个飞那个点的线。
