g80-3000加二極管一問？

gmt2 · 发表于 2014-8-7 11:25

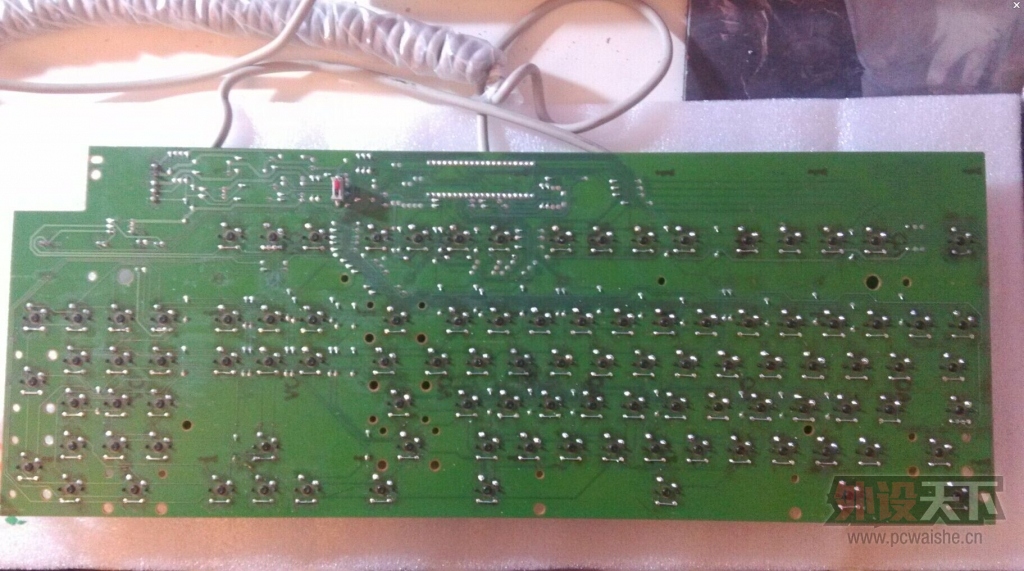

請問，cherry g80-3000在軸芯內那白色的導線，換上 g80-3494軸芯那紅色二極管，可以變成全鍵無沖嗎？

小栋 · 发表于 2014-8-7 11:29

帮顶！

完蛋苗儿 · 发表于 2014-8-7 11:47

坐等大神来解答

meiwenzhe · 发表于 2014-8-7 12:18

太高端，解释不了，等大神

newhand2010 · 发表于 2014-8-7 14:52

不可能。电路板不一样
3000电路中很多跳线。加上二极管后电路就不通了。

名字太长了 · 发表于 2014-8-7 16:53

不行吧？电路板设计的走线都不一样，还是直接买个3494好……

gmt2 · 发表于 2014-8-7 20:36

我還以為 g80-3000 pcb跟g80-3494的一樣，只不過3494加了二極管。
看來我錯了 orz。

mekchen · 发表于 2014-8-8 10:48

gmt2 发表于 2014-8-7 20:36
我還以為 g80-3000 pcb跟g80-3494的一樣，只不過3494加了二極管。
看來我錯了 orz。

所以3494才会贵出那么多来……

mousejj · 发表于 2014-8-9 21:50

学习

qq8840 · 发表于 2014-8-10 23:51

跳线是双向通导.二极管是单向导通的,因为键盘矩阵电路有的时候会出现按下几个键的情况. 主控误判为联通另外一个按键了,
可以看矩阵走向来装4148,能不能实现全无冲就不知道了,电脑太渣没ps2接口.
反正弄到后来就是r1一排有几个键位出现幽灵键,最后把二极管全部拆了,在pcb背面走的跳线..
