最近一直用的青轴被吐槽了，不得已，想换一把安静的，在地下室里找到一把A110海湾，大学时买的双塔奇兵套装，试了下手感还行，遂决定拿到办公室……悲催的是上机以后才发现，有几个键没反应了……OTZ，凭经验，知道是矩阵的某个线路断路了……OOXX，本来想直接扔进垃圾桶，不甘心，TB买导电银漆，自己修复，于是有了这篇文章~~
先请出本次的大功臣——每个DIYer都应该会用的万用表，调到二极管挡，测试矩阵超好用~


TB上买的导电银漆，这玩意玩过Athlon CPU 的都应该不陌生，连接金桥超好用~


直接上图，上盖已拆，拆除104个按键触发模块之后就露出的一整张硅胶，可以看到X架构的独特硅胶，与火山口完全不同


一整张硅胶，黑色不是硅胶，是塑料~

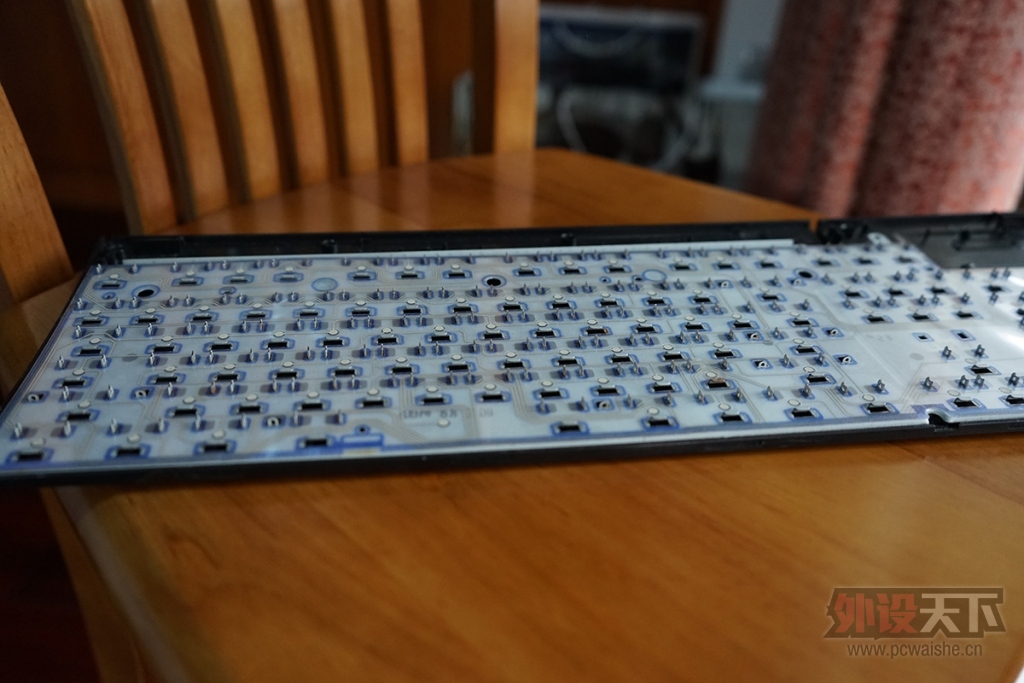

揭掉硅胶，露出的薄膜，这个就很普通，和火山口基本一样，三层，夹心结构，下面是钢板~

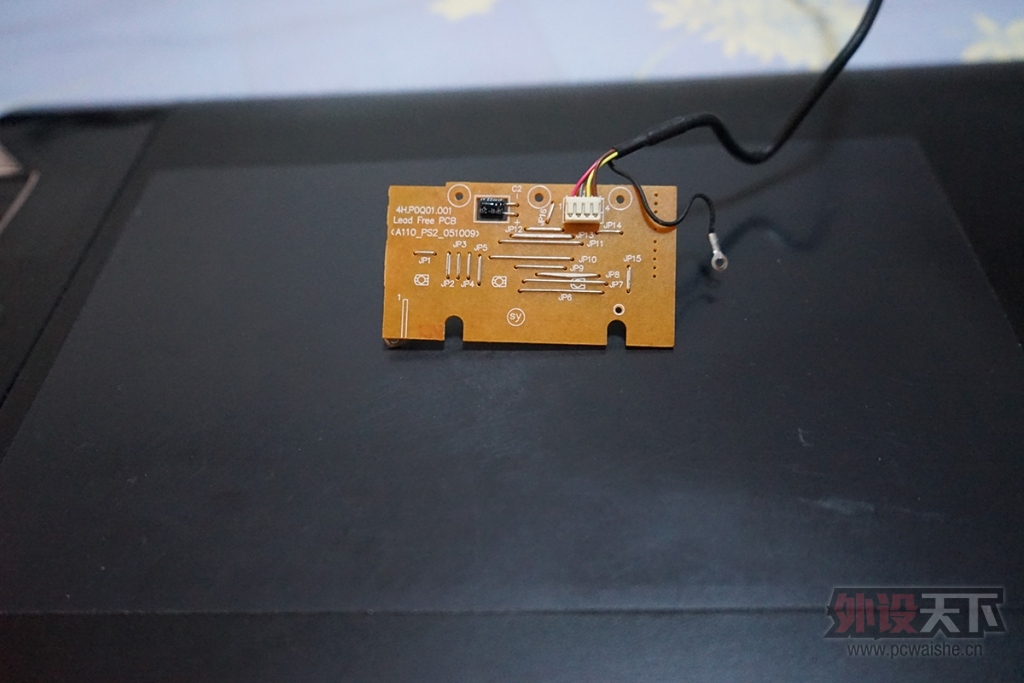

看看主控，没啥特殊的

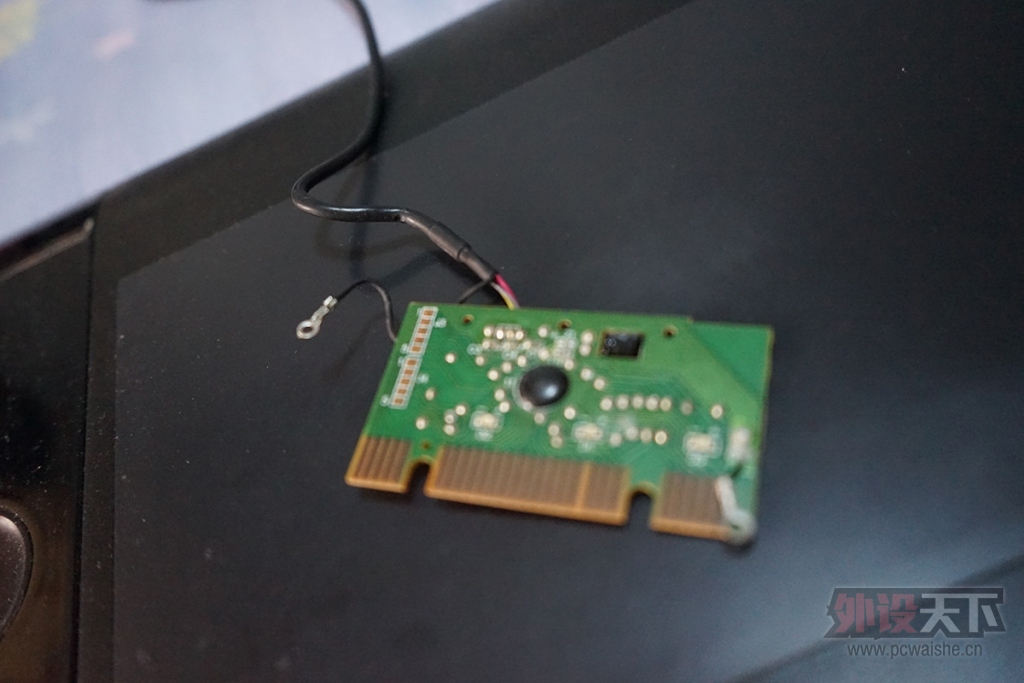

背面，跑焦了~好大一颗牛屎


薄膜，可以看到涂好的导电银漆，黄色的是遮盖胶带，避免短路


与主控的连接处，年代久远，都黑了~


导电银漆的干燥需要时间，我是直接放置一周~揭掉胶带之后，记得用万用表测试下~该同的通，不该通的不通~


准备复原~上层薄膜的斜方花纹是接地屏蔽，现在的薄膜基本都取消了~


这次的断路在上层薄膜，下次薄膜没问题~可以看到日期~

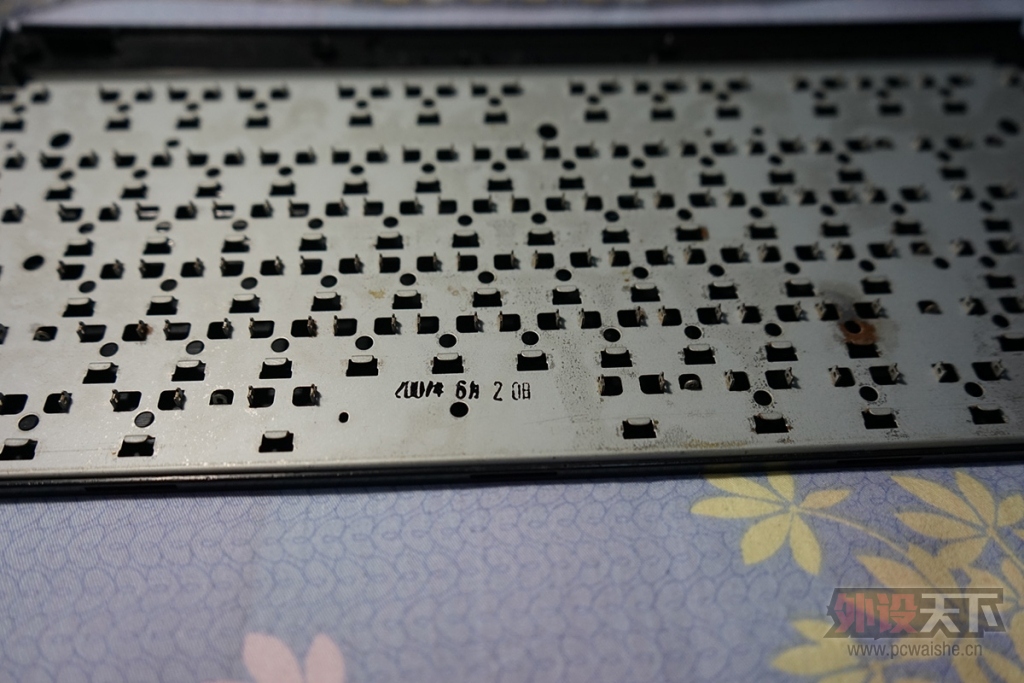

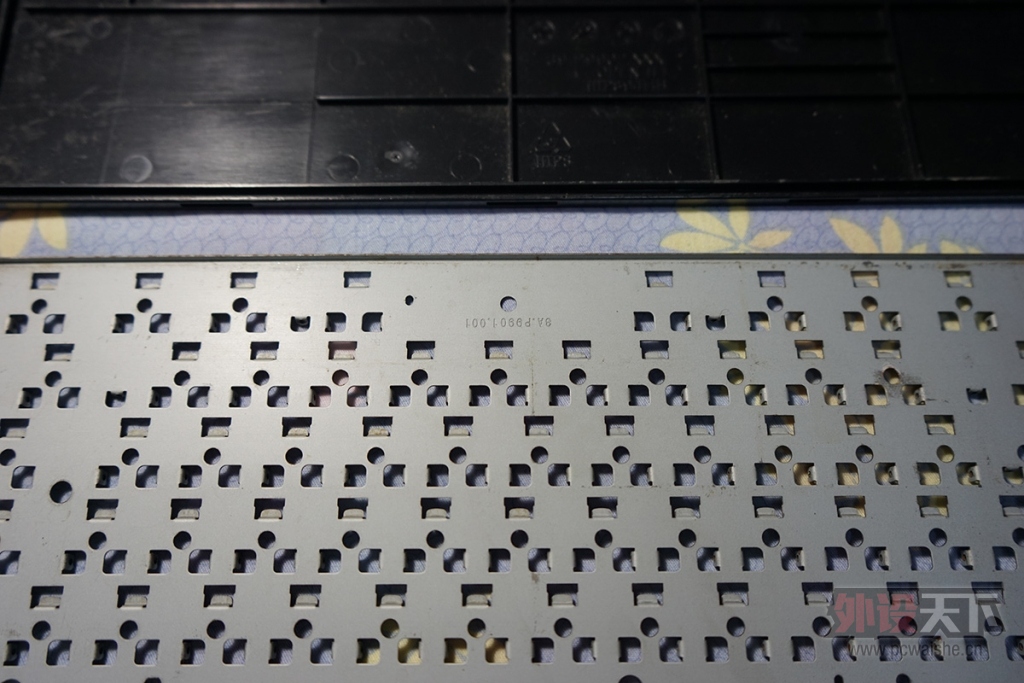

钢板，有锈迹


也有日期


拿下钢板，看看底壳


底壳上的标示


底面的标签，找螺丝的时候犯2了~

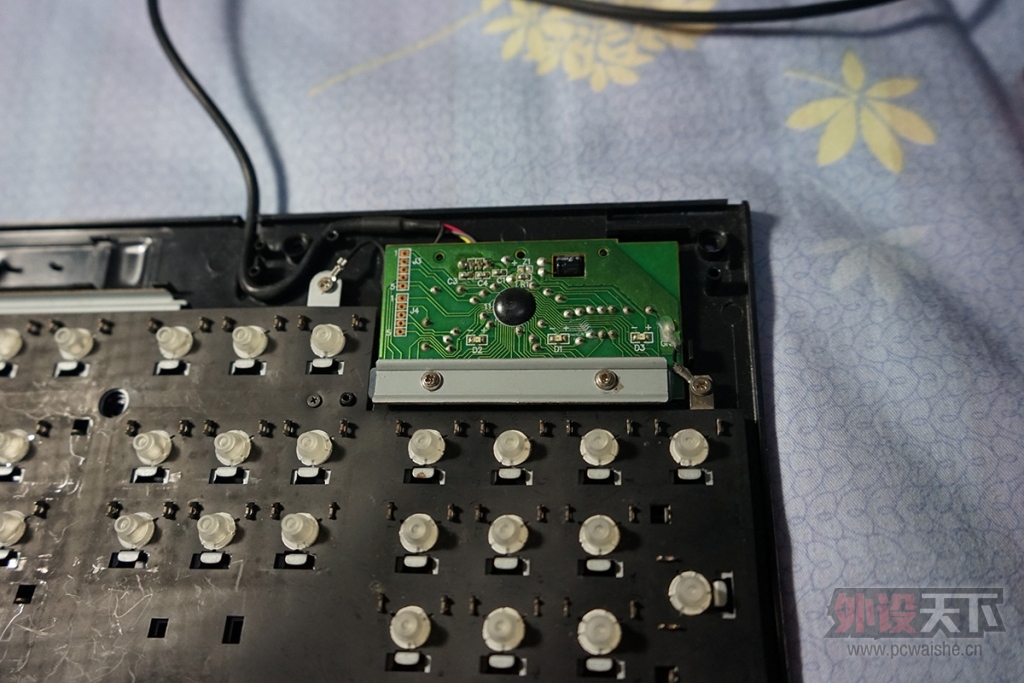

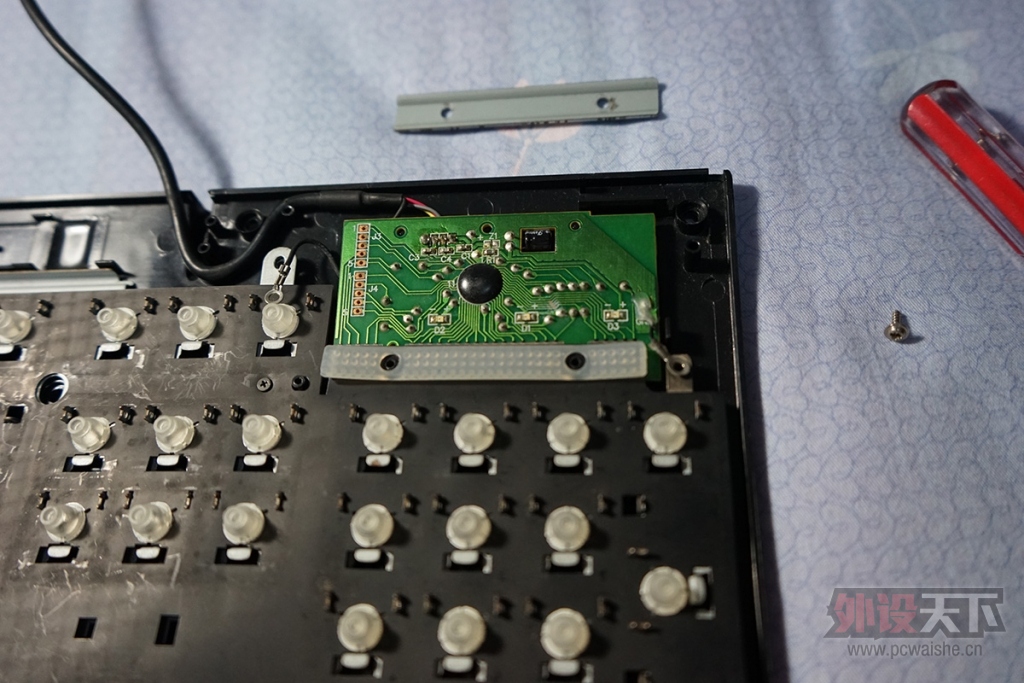

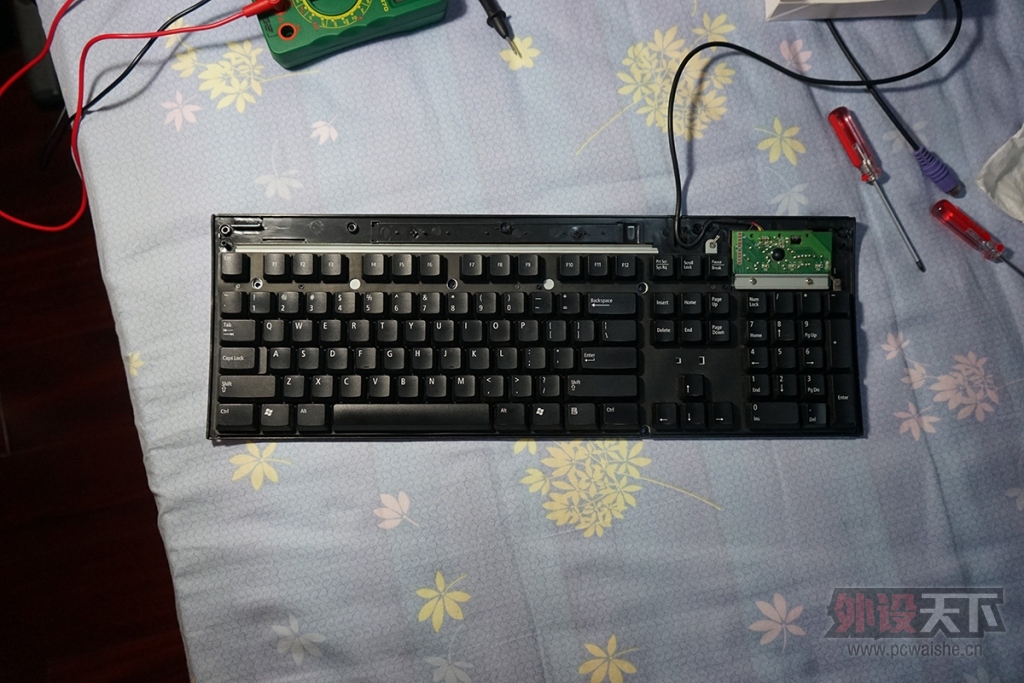

装回去，主控的固定是老一套，和火山口一样，硅胶+铁片

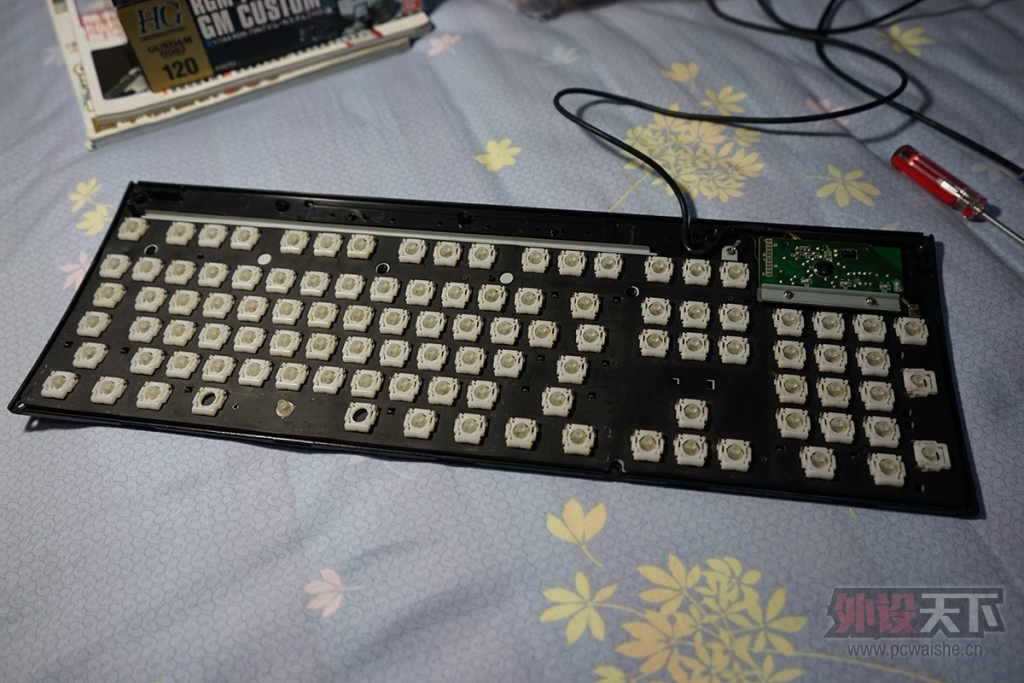

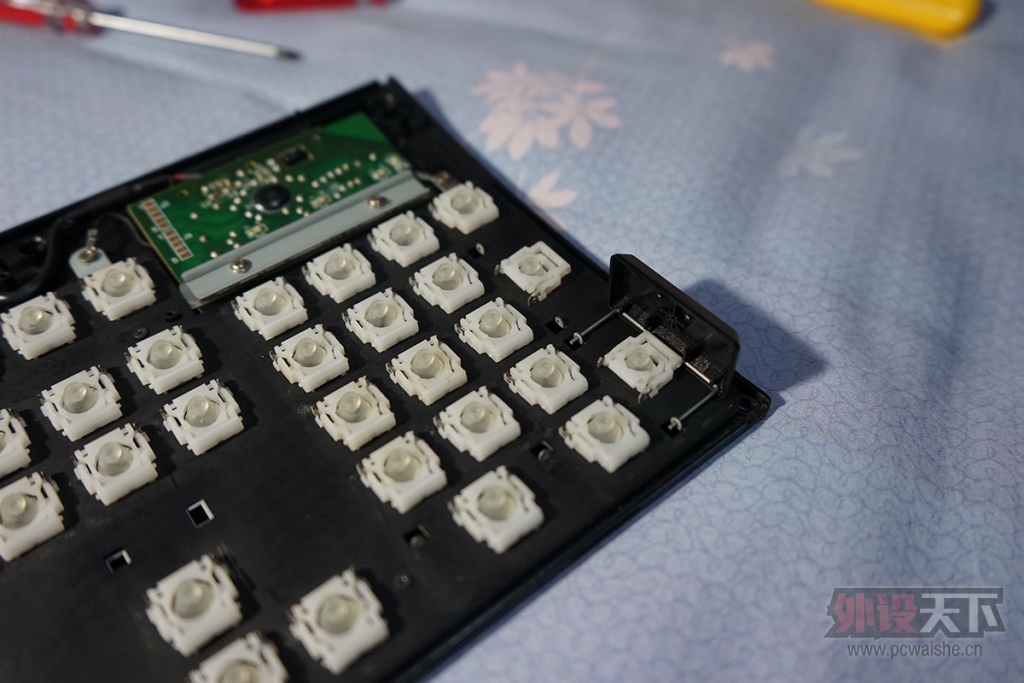

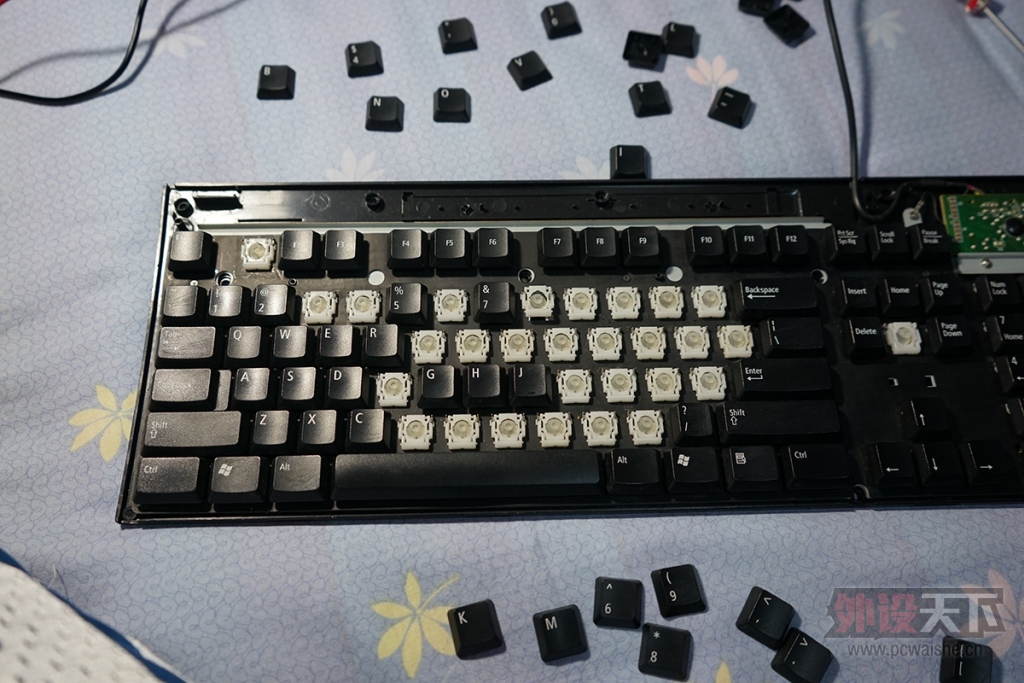

上触发模块，104个键啊，好累~比原厂换轴还累~


一不小心就失误了，触发模块是POM材质，很脆~


残损的模块记得放在不常用的键位上


接下来是键帽~空格，打油了~

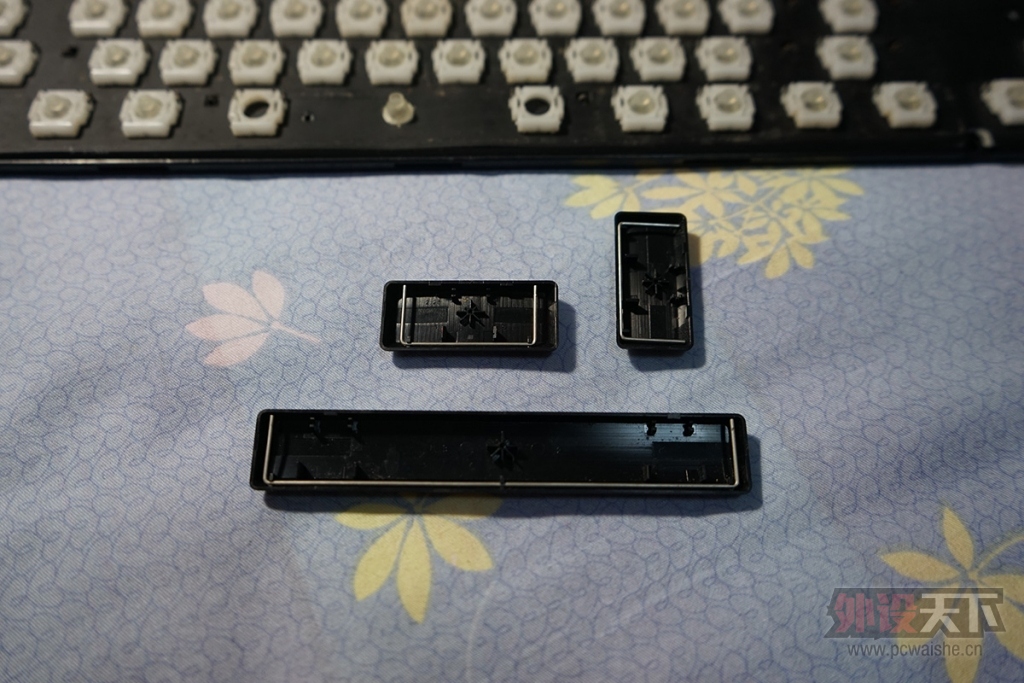

反面，独树一帜的平衡杆，类似的有微软的部分键盘，还有最近的DELL 8120也是这样


空格的安装


另一个大键位


普通键位安装，直接用力


空格的打油，不忍直视啊（大学用了快3年~然后一直封存至今）


完成，撒花，纪念~


上盖就不打算上了，这个样子看起来很骨感，笑~
PS：随手放点刚做好的MKII~欢迎交流~

兔比鬼还可怕

话说我也有海湾海贝套装，全新的一直没舍得用，不会放坏了吧？

athlon1400

吐槽下，这图片功能好烂，多花了一个小时~

哦，还有，谁要修复键盘么？导电银漆还有好多，自己付路费，薄膜机械均可，但是路费可能比直接导电银漆都贵~

athlon1400

兔比鬼还可怕 发表于 2014-7-19 16:30
话说我也有海湾海贝套装，全新的一直没舍得用，不会放坏了吧？

全新的应该没问题，但是~

谁知道呢？

出问题的话，我免费帮你修，一般都是薄膜的矩阵出现断路
