罗技G500拆解及更换微动教程（献给爱折腾的你）

wlandytex

        这次感谢坛友@vbSKY提供素材，一个左右按键和中键失灵的鼠标，这哥们说自己换微动没弄好，在网上找了个维修告诉他怎么飞线，结果越飞越严重了。一听说这个就感觉比较棘手。废话不多说我们直接上图。

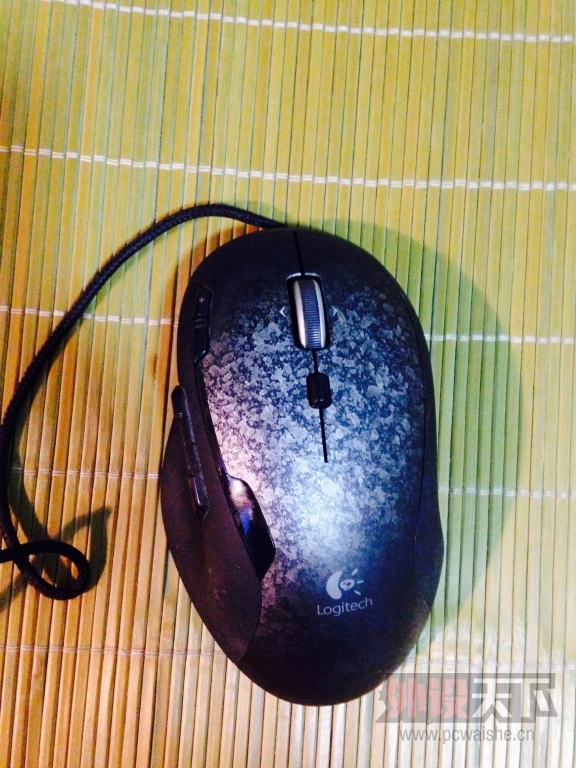

来个鼠标的正脸，鼠标发过来的时候盒子居然都没封口，还是被压扁的，幸亏鼠标没问题，谢天谢地。

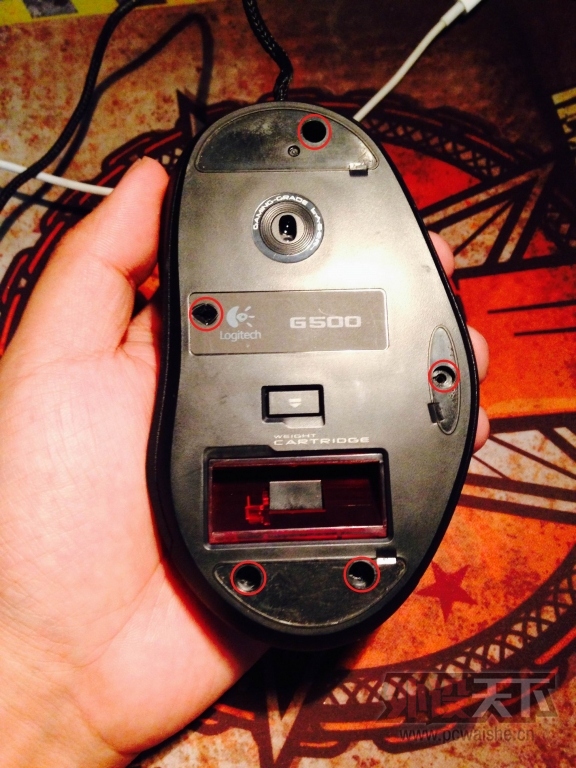

鼠标背面，底部有五个螺丝位，这里用圆圈都标记出来了。过来的时候鼠标就没有脚贴了。打开上盖要小心，里面有根排线连着呢，所以千万不能大力，打开要先摘下链接上壳的排线。

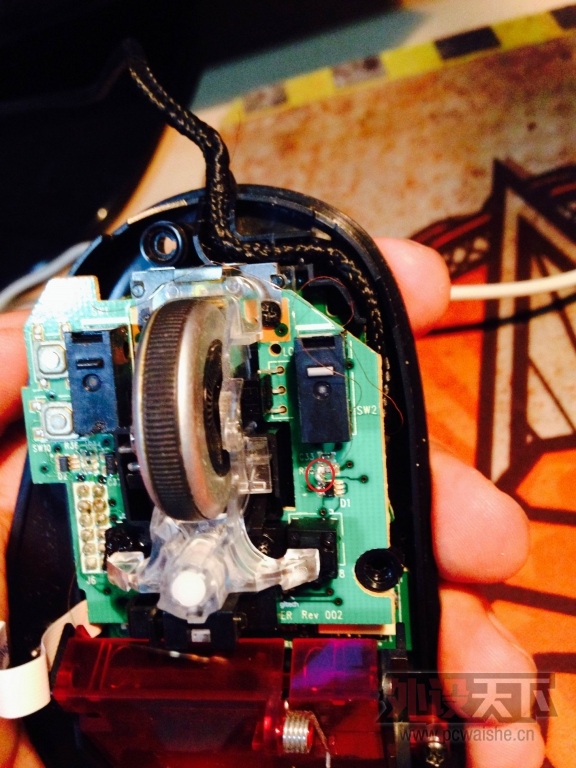

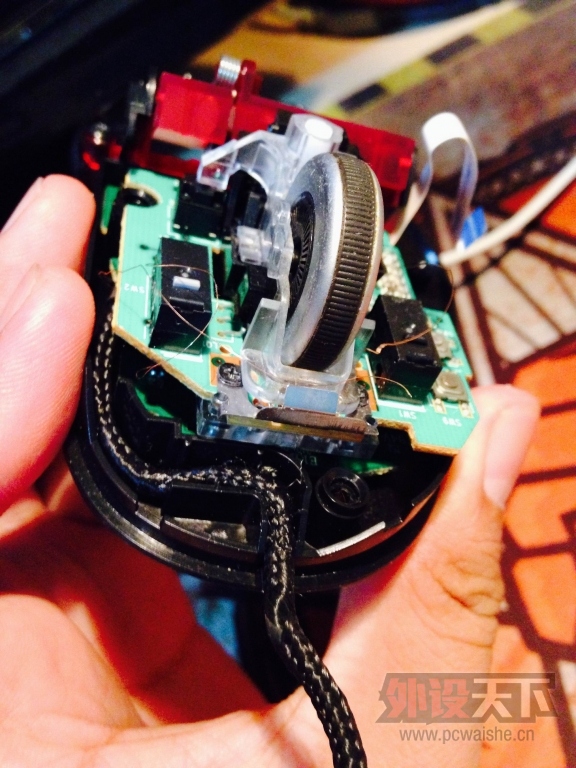

拆开后，我们可以看到一些丝状的飞线，还有飞线留下的痕迹，看圆圈位置。闹不清为啥这么飞线。





左右两个微动都有飞线的痕迹。换的俩微动都是樱桃的但是不是一个型号。

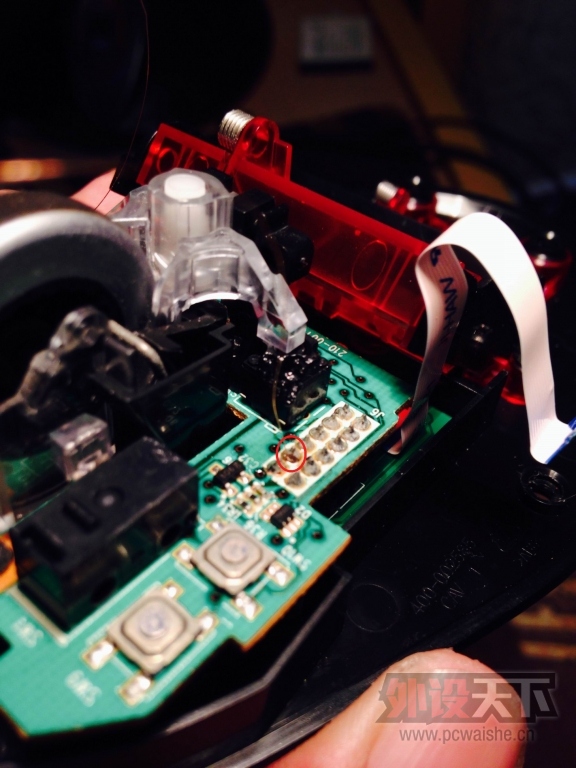

这里还有根飞要12根对穿针上的线。

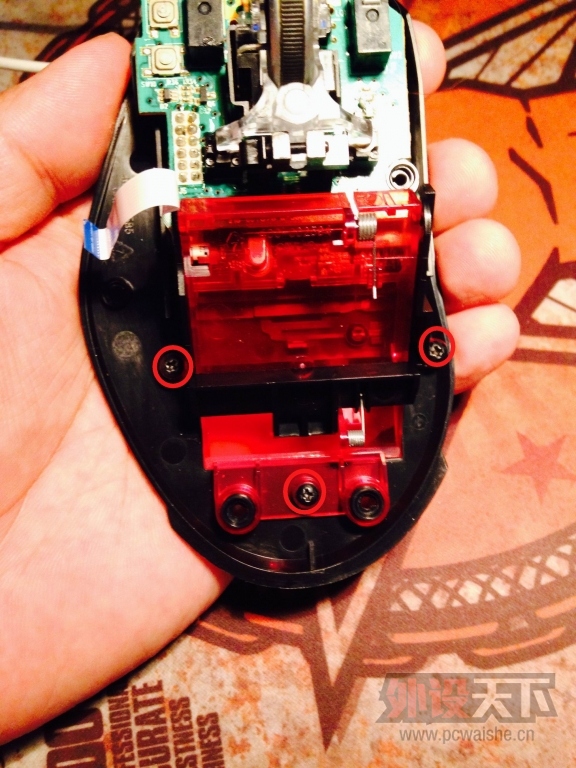

拆卸配重仓，这里有三个螺丝位置都用圆圈标记出来了。拧下螺丝直接向上抬起配重仓就下来了，很简单。

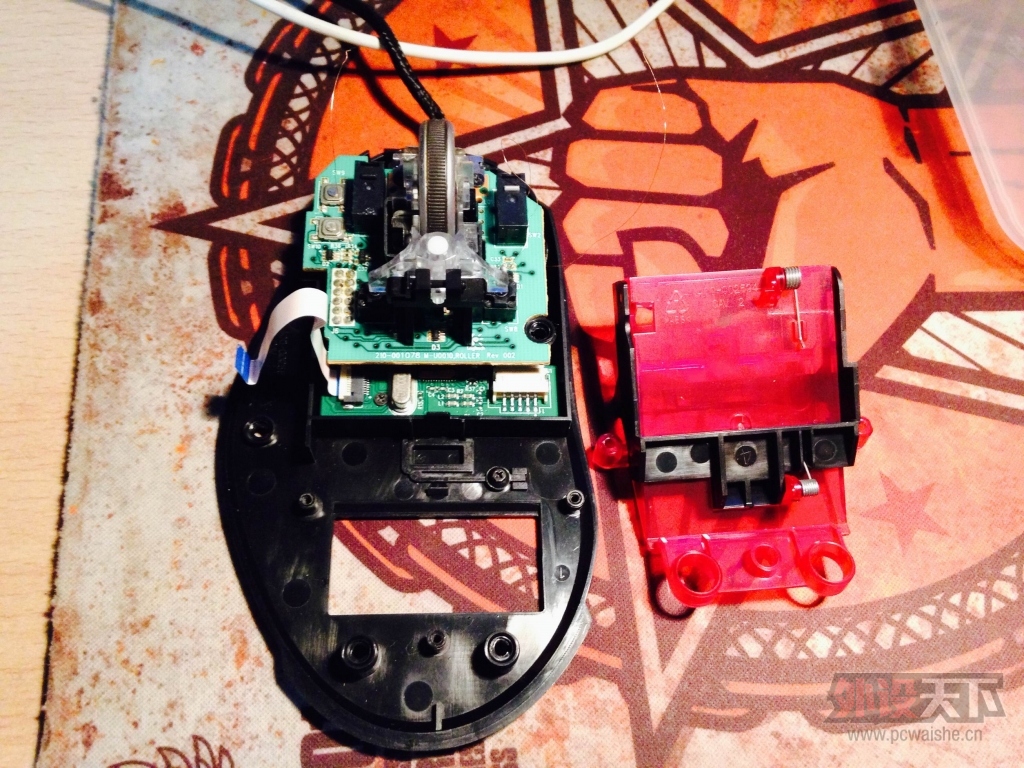

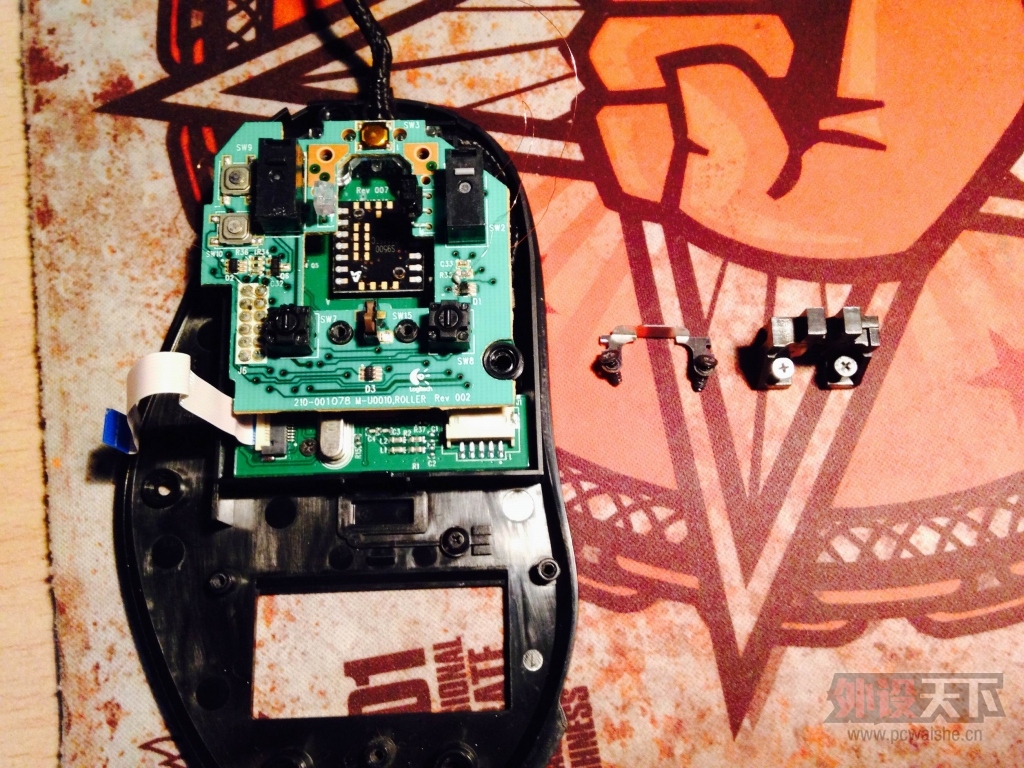

分体照片。

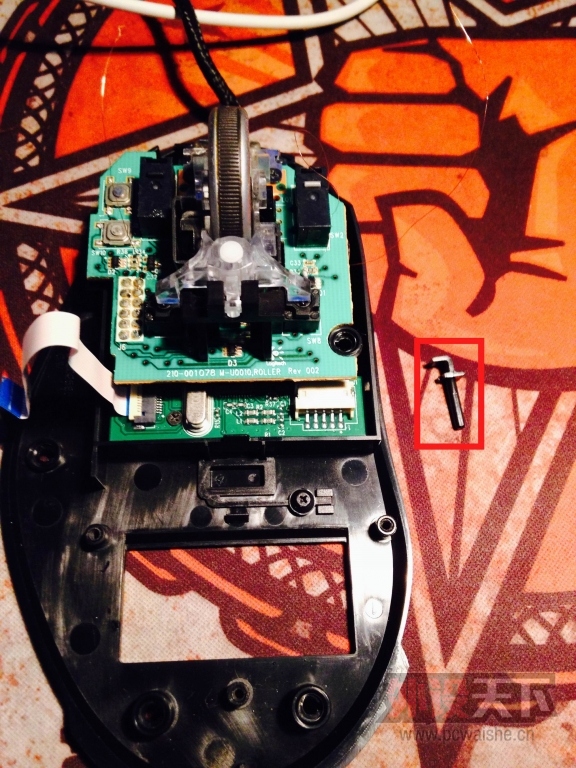

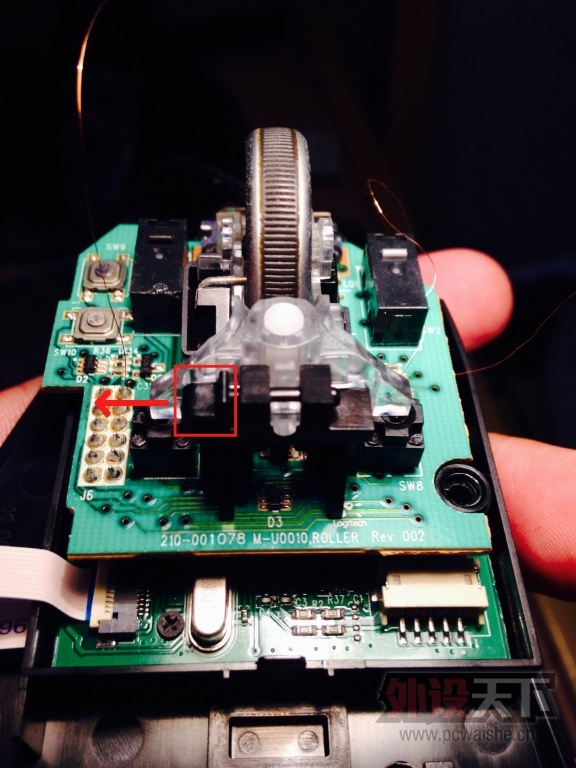

拆滚轮，罗技独有的模块化滚轮，看过我拆解G700帖子的人都应该知道这里有个固定滚轮的插栓，将插栓向红色箭头方向拔出。



分离后的插栓。

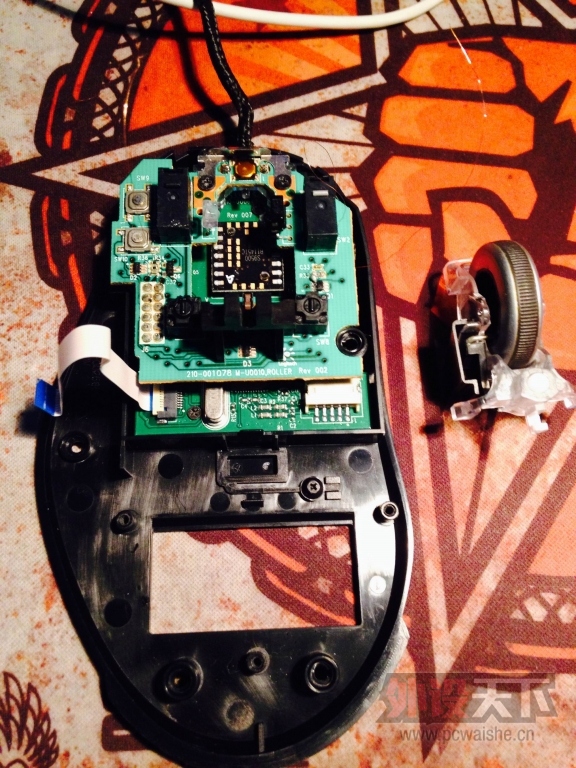

摘下滚轮。

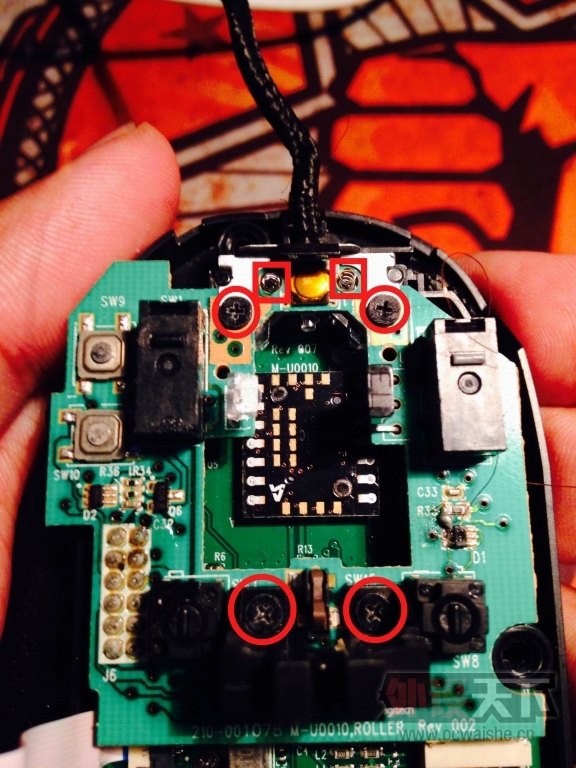

拧下这了标记的4个螺丝。特别注意方块位置有两个特别小的弹簧，千万要保存好，别丢了。



分离后的特写。

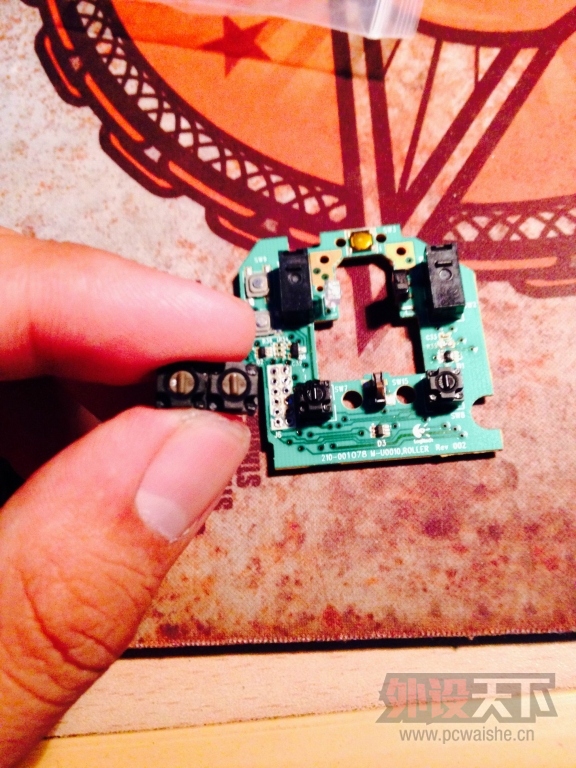

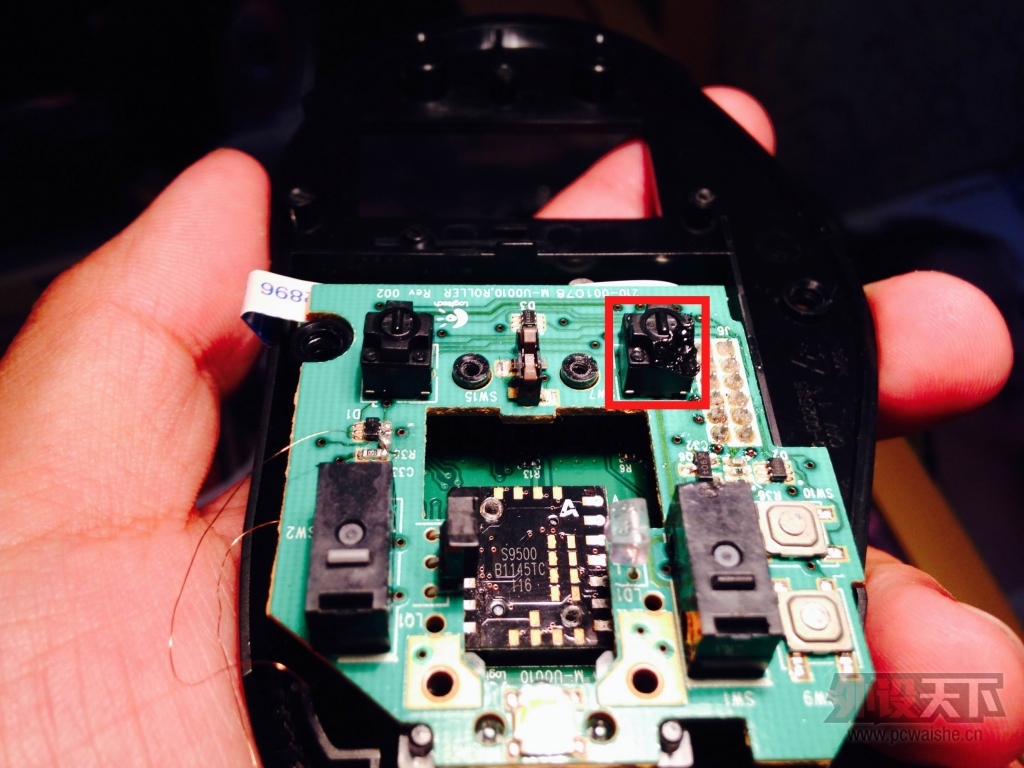

这里可以看到，之前那哥们把一个方形微动给烫坏了。一会我们要把它换掉。

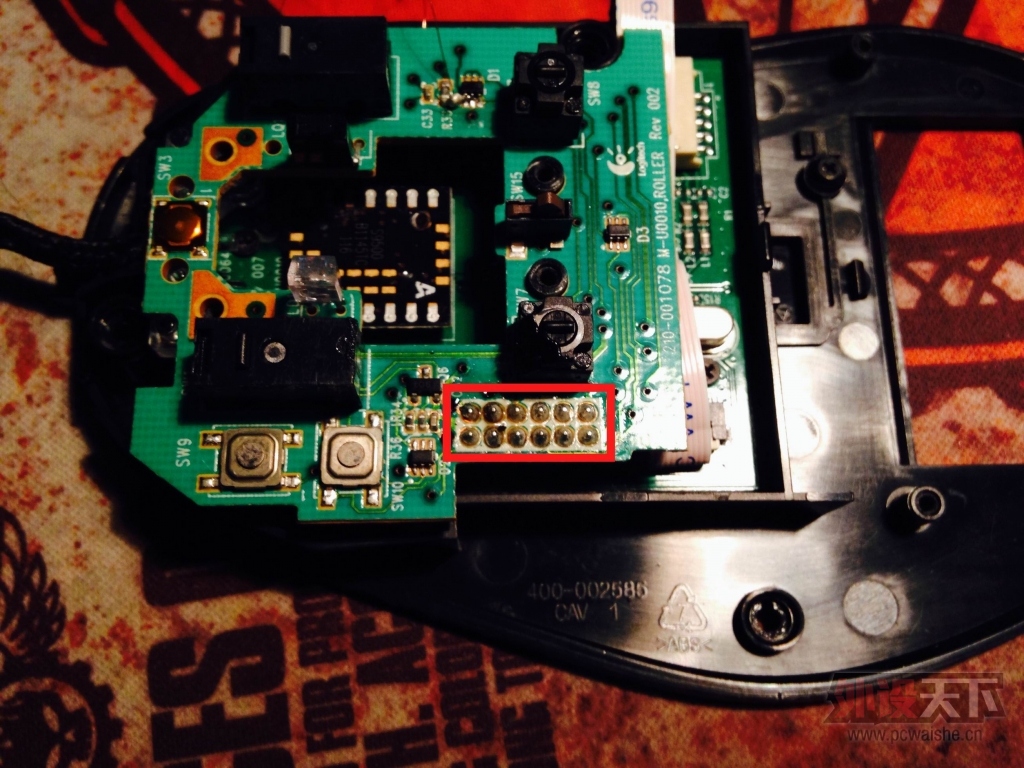

这里有12根对穿焊的针。G500跟G700一样是上下板对穿焊设计，这对更换微动的人制造了不少的麻烦，不过没关系我们有神器出马。

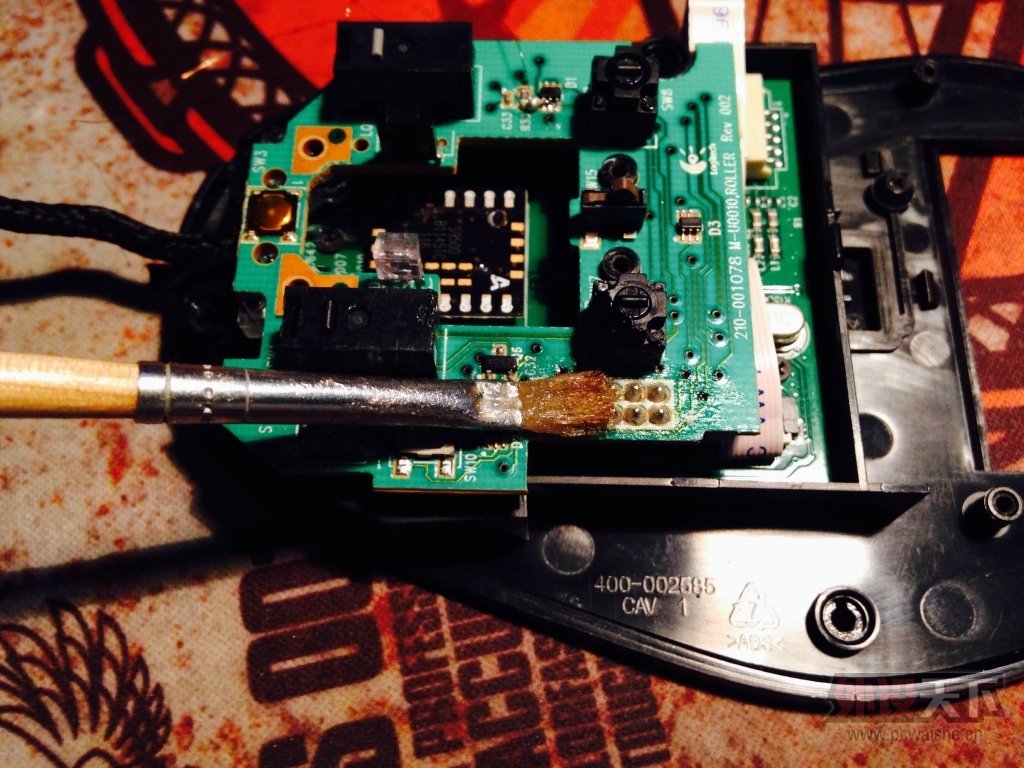

先用小画笔给焊点上助焊膏。

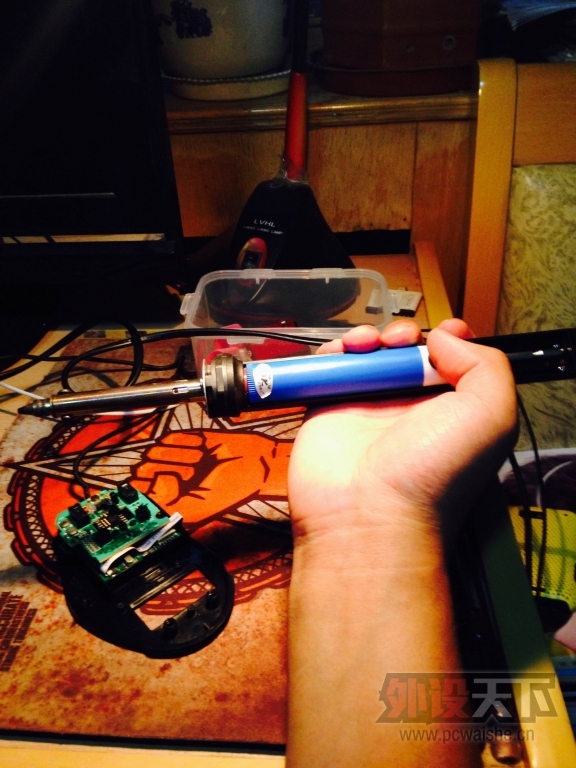

然后神器出马，吸锡烙铁或者有叫加热型吸锡器。

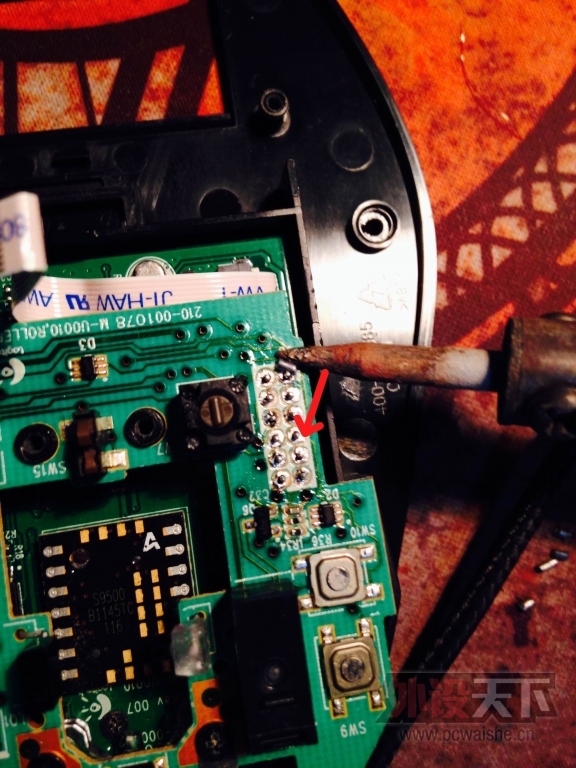

将加热后的吸锡烙铁的口一个个插进焊点位置，压紧焊点大概5秒左右可以吸锡了。时间不能过久，就怕焊盘烫掉了。

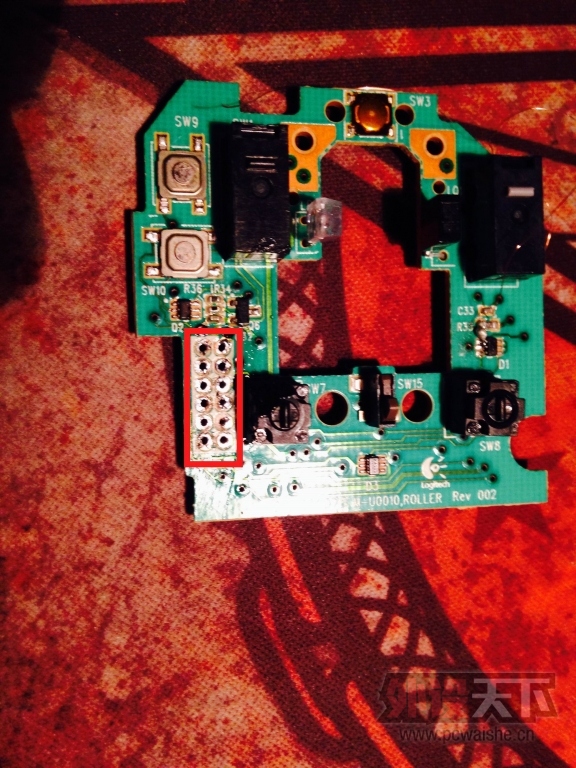

12根对穿针特写。

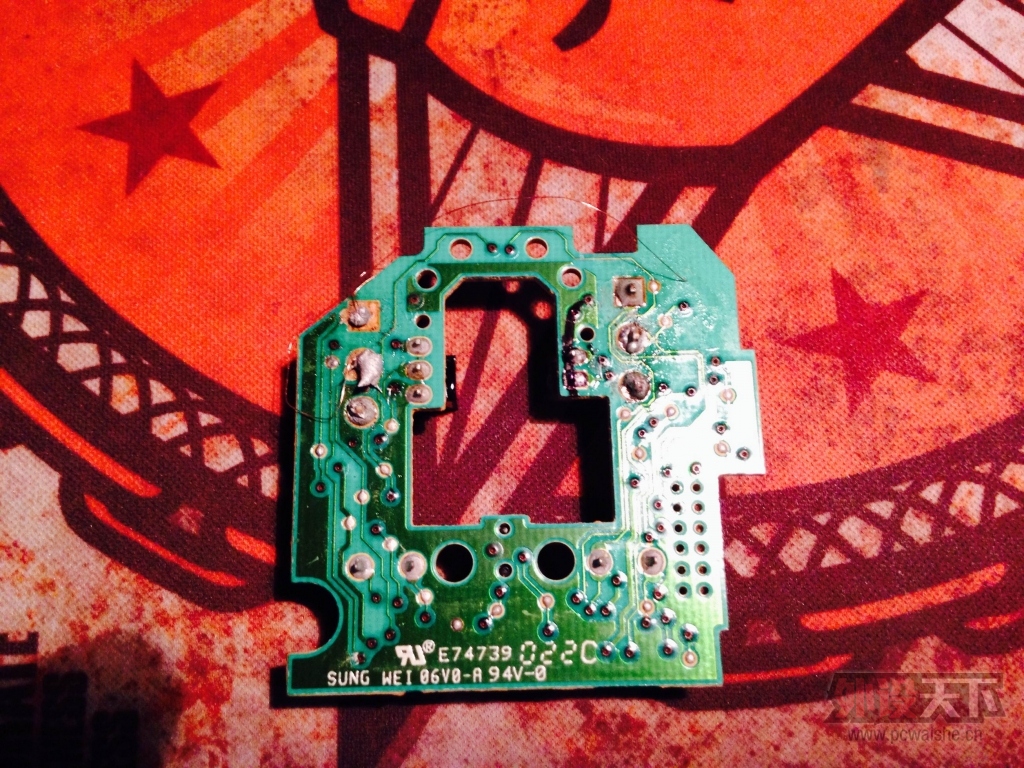

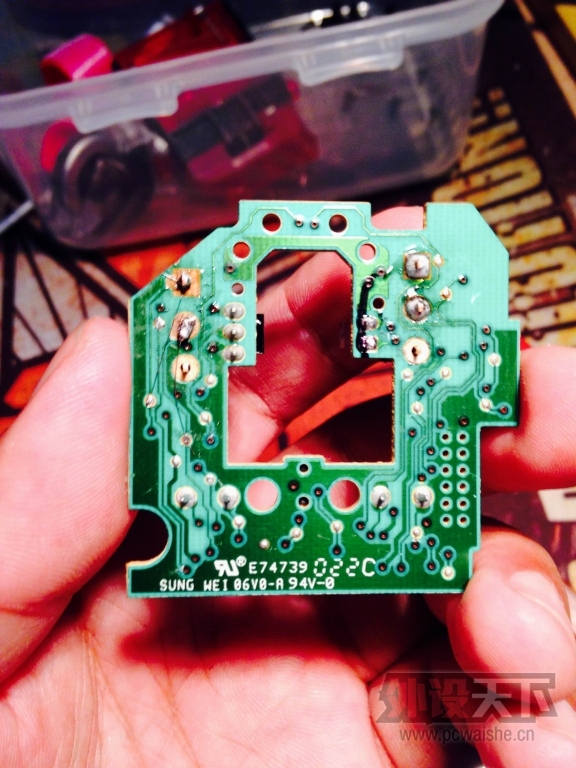

上板摘下来，就看到惨不忍睹的微动引脚了。我不得不先清理掉微动引脚所有的焊锡，来看看焊盘的实际情况。

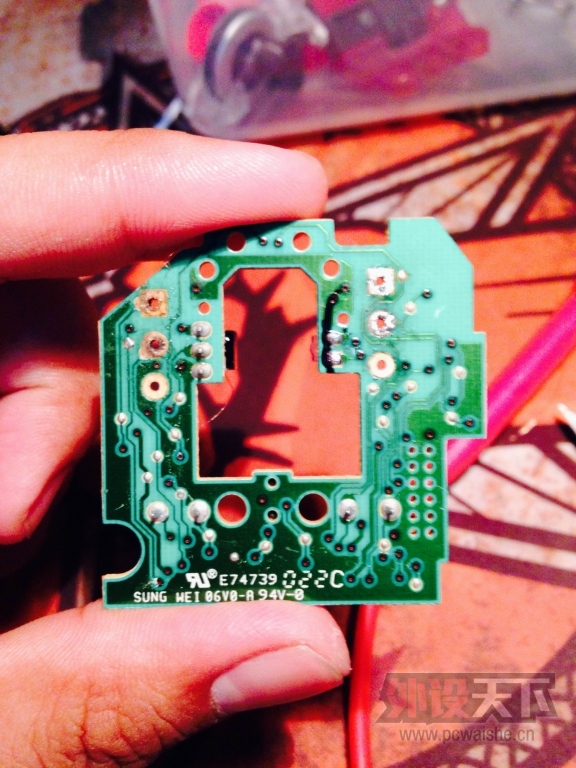

微动摘下来，也是用的吸锡烙铁。左边3个焊盘都掉了，右边万幸1和2引脚的焊盘没掉，这样麻烦还小一些。所以在这鼠标右键的的1和2引脚是必须要飞线处理的。

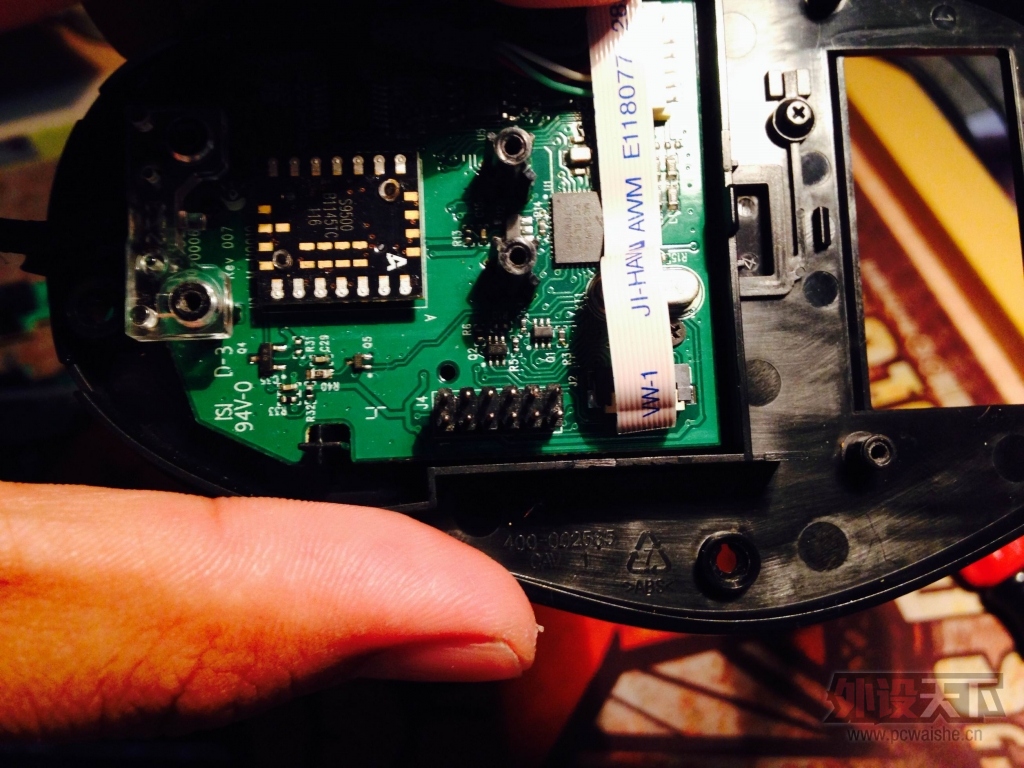

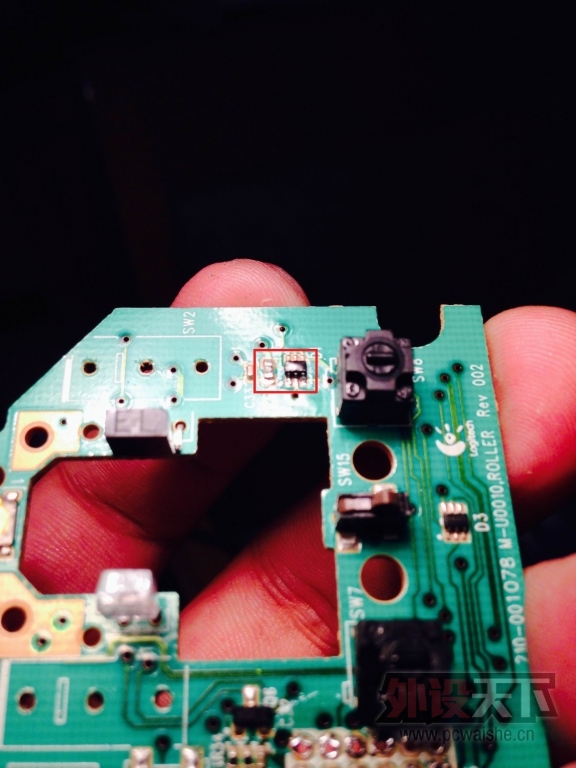

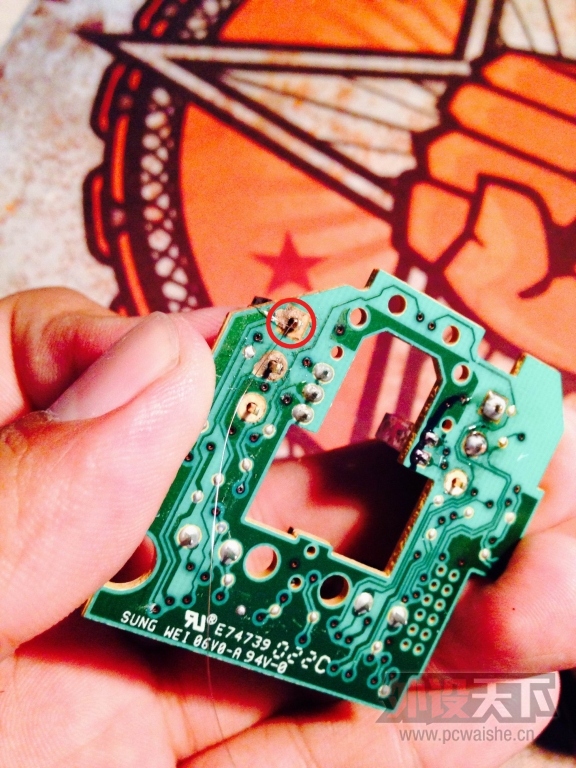

这是之前鼠标主任飞线的位置这里我用吸锡烙铁处理的很干净。之前的左键和中键失灵最有可能就是这里给焊短路了。

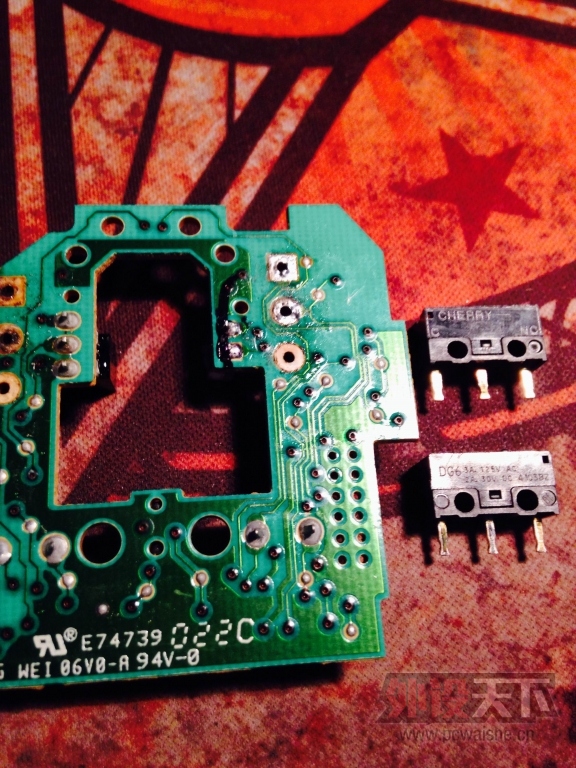

要换上的微动特写，这哥们口味很重DG6，硬的就是一B。

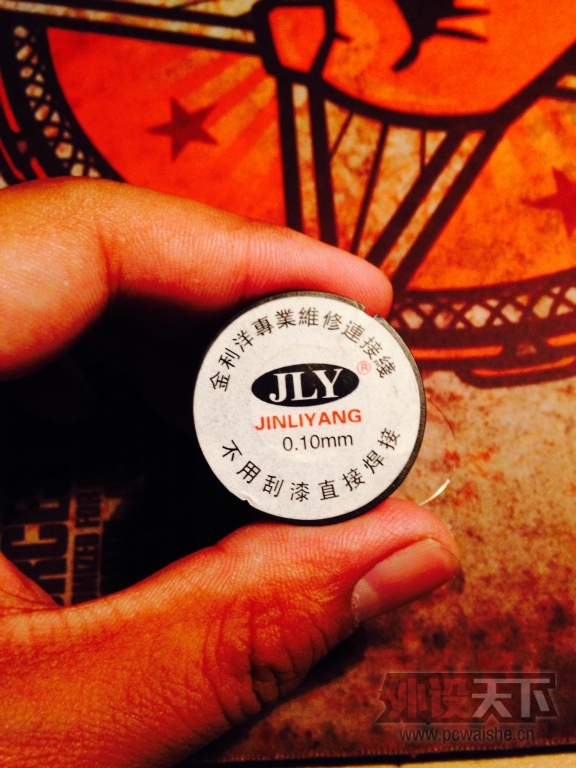

准备飞线，0.10毫米的漆包铜线，不用刮漆直接焊接，铜线外包的漆会在高温的时候自己融化掉。非常方便。



我们简单说下飞线，将微动插入焊孔，用铜线在微动的引脚上缠绕2-3圈，这样可以固定一下飞线，然后在用上锡的烙铁在微动的引脚上烫一下，引脚就能上锡了，而且会和铜线连通。



飞另一个位置需要将铜线另一端压在这个小焊点上，拿上锡的烙铁烫一下就好。焊接完成后用万用表测试，全通。



将两个方形微动换掉。

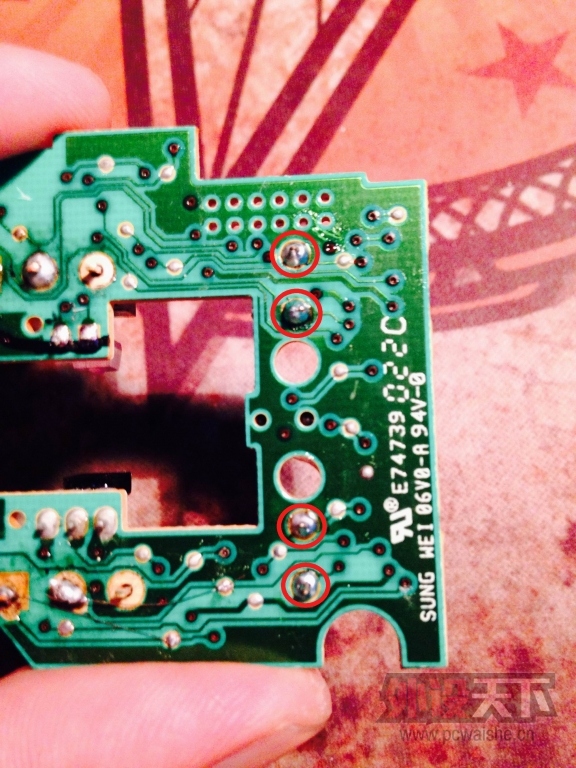

这里是我顺手用吸锡烙铁焊的4个引脚，不是太好看，建议不会玩的千万别拿吸锡烙铁焊引脚。



将上板插会底板上，这里最好先固定上板的位置，避免焊接的时候上板会倾斜造成微动左右键手感差异，特别是会感觉空键程。怎么固定好位置呢？线上固定上板前端铁片的那两个螺丝，保证上板彻底平了。在焊接12根针。

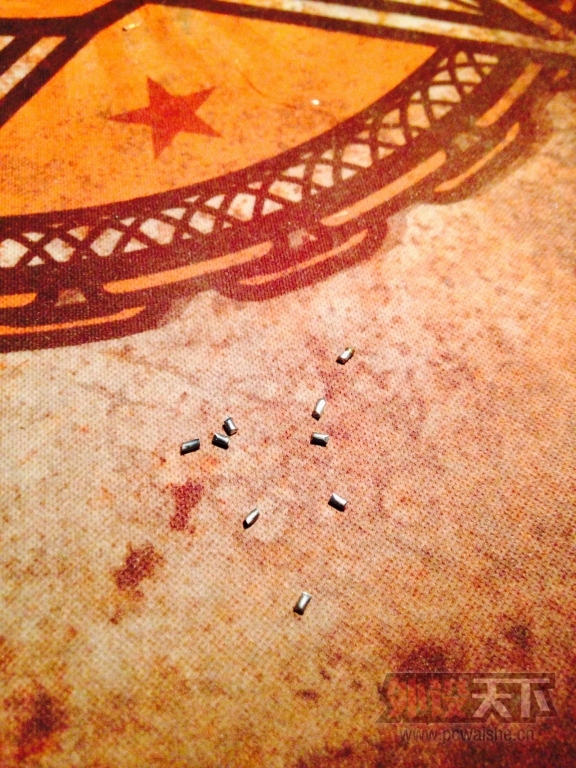

焊接前，将焊锡丝剪成小段，大概1.5-2毫米的长度就行。



在这里，将焊锡段放小贴近引脚，然后用烙铁向引脚的位置压住焊锡段。向图中箭头方向用力，轻轻一下就行。这样焊锡会瞬间沾到焊盘和引脚上。上锡的量也会控制的刚刚好。

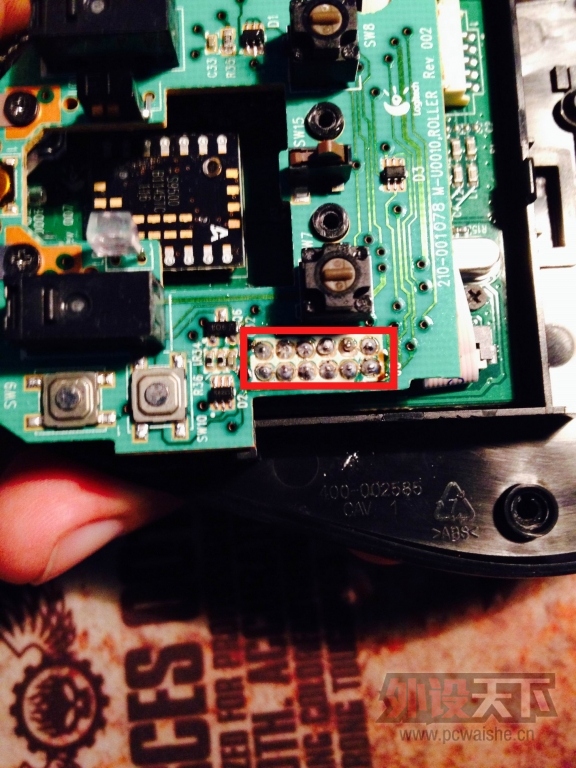

焊好后的12跟焊点。有一个焊点的焊盘不太好，所以锡就上了一半，不过连通是没问题。

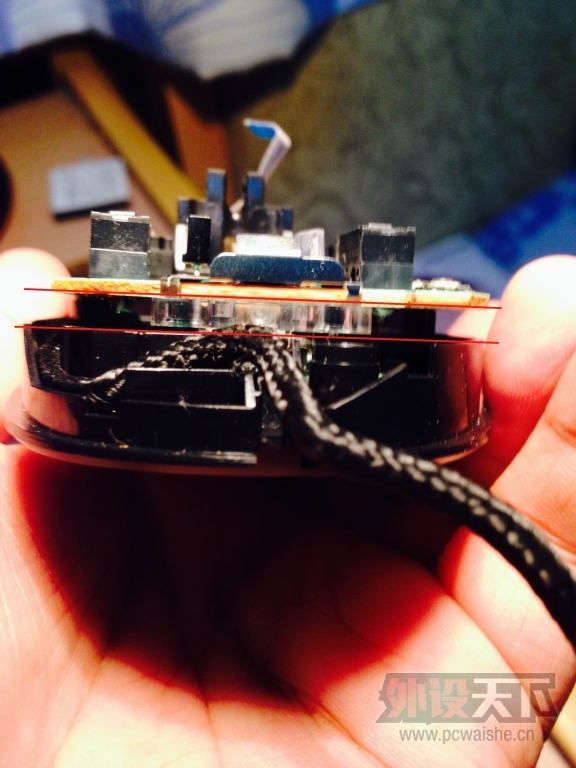

焊完后看上板和鼠标底壳的水平成都。

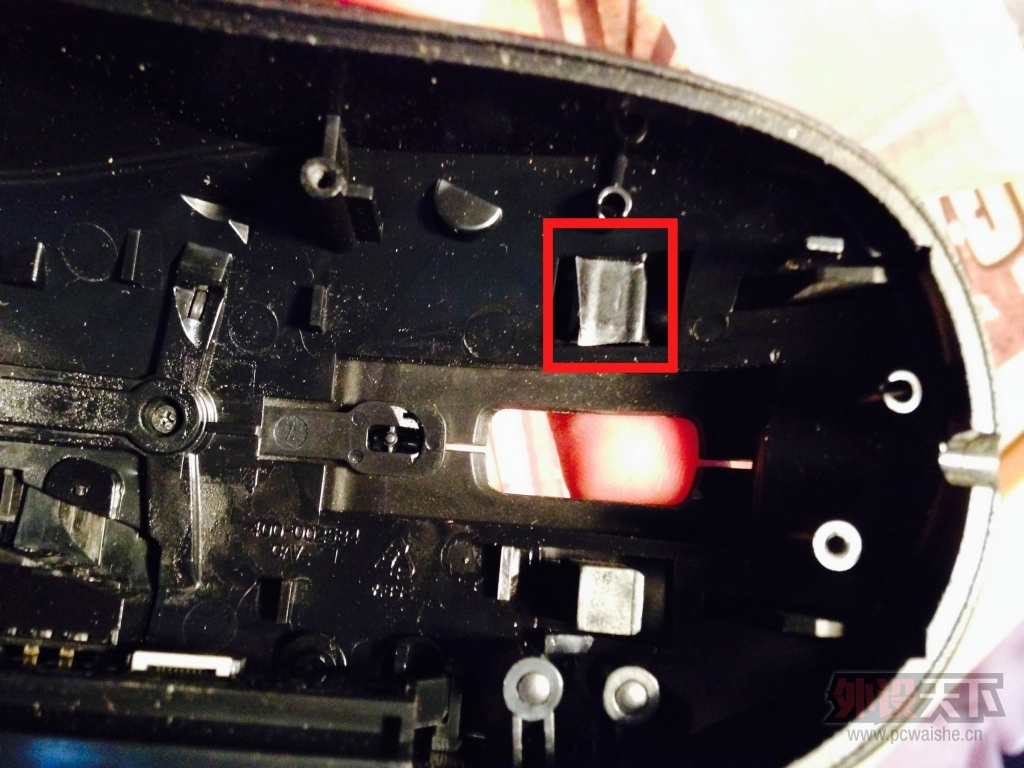

最恶心的就是明明都水平了，按上壳居然右键有点空键程，这里不得不再右键按键柱贴了块绝缘胶布。贴上后感觉好多了。闹不清是怎么回事，我能赖是微动体质不好吗？呵呵

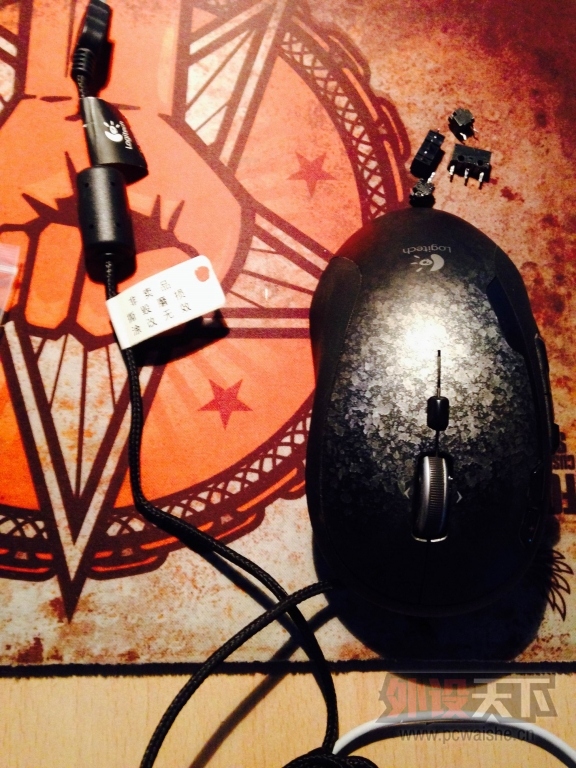

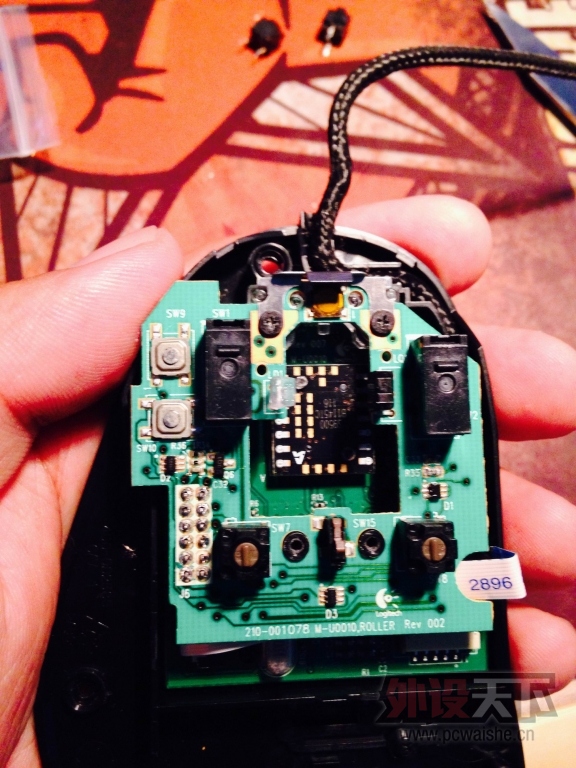

大功告成，来个最后特写。



最后附上飞线图，希望大家都能看懂。

        经过测试鼠标功能一切正常。之前存在的问题全都解决了。在这里有个小插曲，我把鼠标的螺丝弄丢了一颗，不小心掉床底下去了。。。。。后来配重仓最后端的螺丝就没有拧，实在是不好意思。希望我写的东西大家能喜欢，如果有不正确和不合适的地方还请大家指出。
