游戏悍将魔兽GX500S金牌电源 开箱装机

dpgisdpg

     魔兽GX500S定位入门级的80PLUS金牌电源，一方面依然保留了游戏悍将的性价比特色，淘宝售价299元左右，成本有限制，另一方面又是优秀的80PLUS金牌品质，性能和用料有要求，这一对矛盾体最难平衡，也是最考验设计实力的地方，下面看看GX500S金牌表现如何。

产品开箱

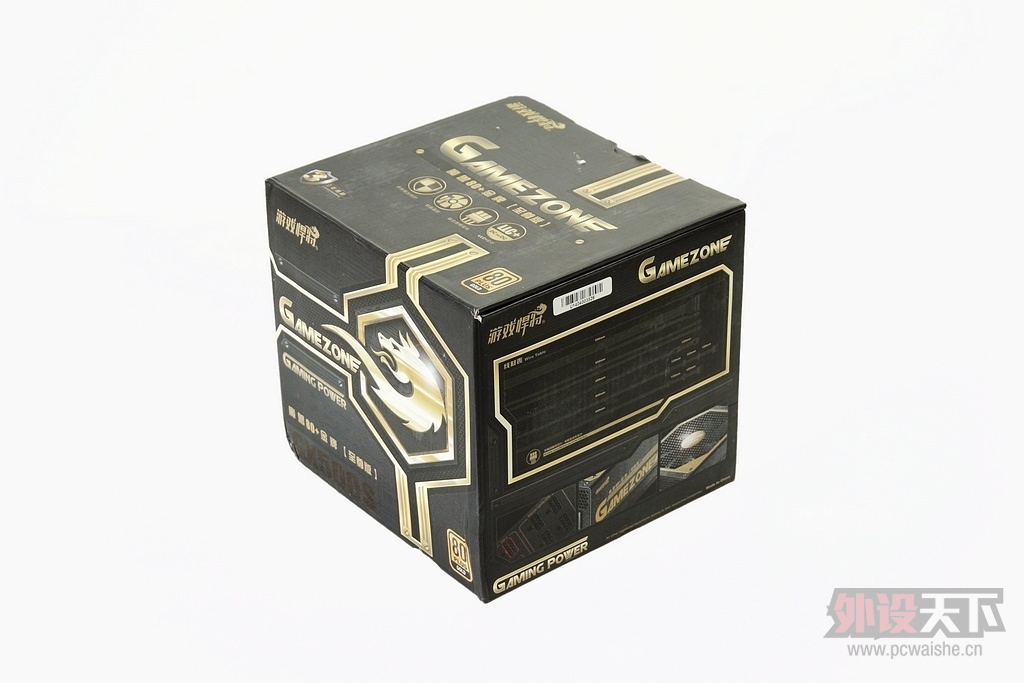

    80PLUS金牌认证是游戏悍将GX500S最大的亮点，因此包装和电源主体都采用醒目“土豪金”配色，小巧的正方体造型延续游戏悍将中低端电源产品的包装风格。

    正面LOGO秀场，标志性的豹子头图腾，随处可见的80PLUS GOLD认证。
    正式电源名称：魔兽80+金牌【至尊版】GX500S，名称有点冗长，GX500S型号标签为后续贴上去的，说明全系列包装统一。捎带一提，游戏悍将金牌有4个系列，至尊版/奢侈版/特效版/矿机版，白金牌有2个系列，魔尊奢侈版/特效版。

    侧面标注的线材表，清晰显示包括线材长度、接口数量和分布情况。

    侧面标注的产品规格(铭牌参数)，后缀M的3个型号应该是模组化设计电源，重点关注12V输出功率，【至尊版】全系列都达到额定功率的96%，供电性能相当强悍。

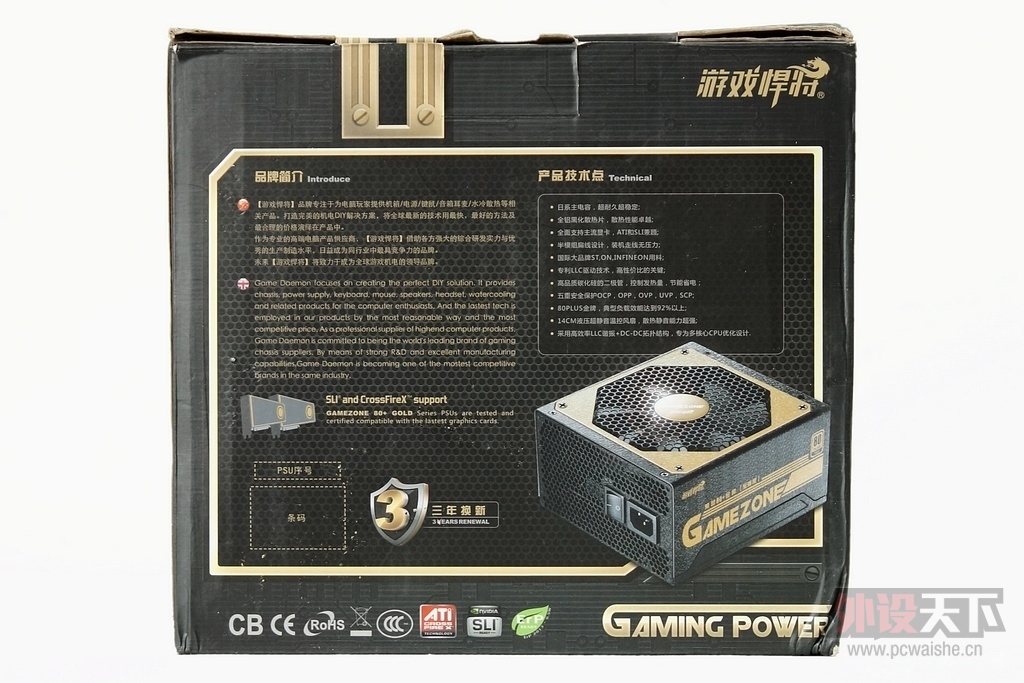

    背面品牌简介和产品技术点：全日系主电容、14CM温控风扇、92%转换效率、LLC谐振+DC-DC结构等。可能这台GX500S试用品缘故，包装没有序号和条形码标签，电源主体是有标签的。


    顶部还有LOGO特点介绍：多种输出保护，风扇智能温控，输出线模组化，LLC+DC-DC结构设计，三年换新的售后政策。

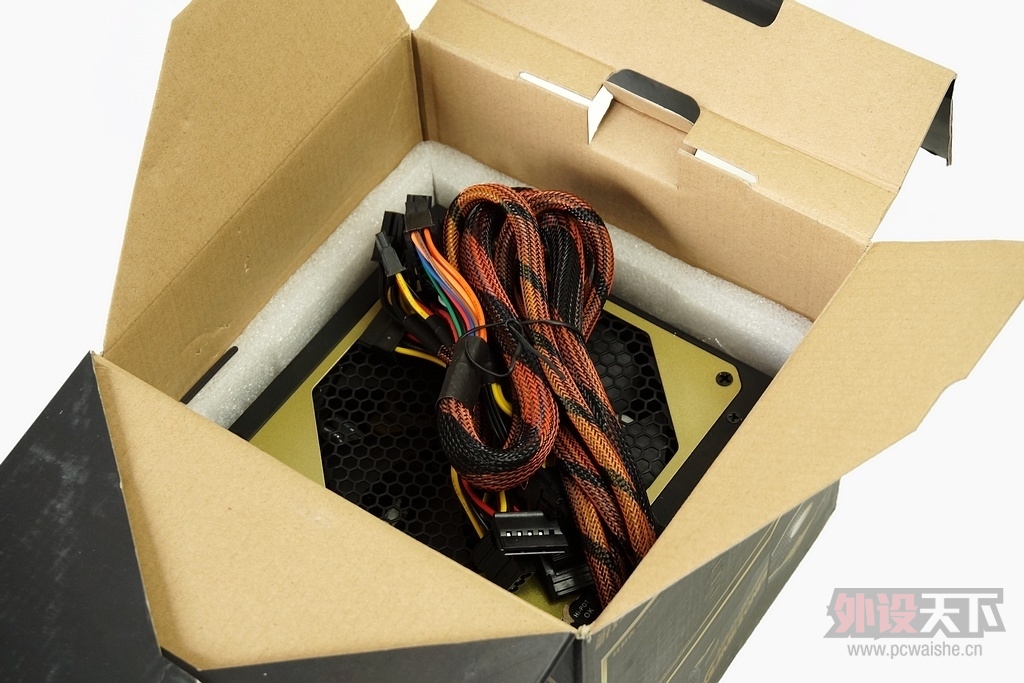

    打开包装，顶部存放唯一附件AC电源线和电源的原生线材。

    电源四周使用泡沫塑料严实保护。

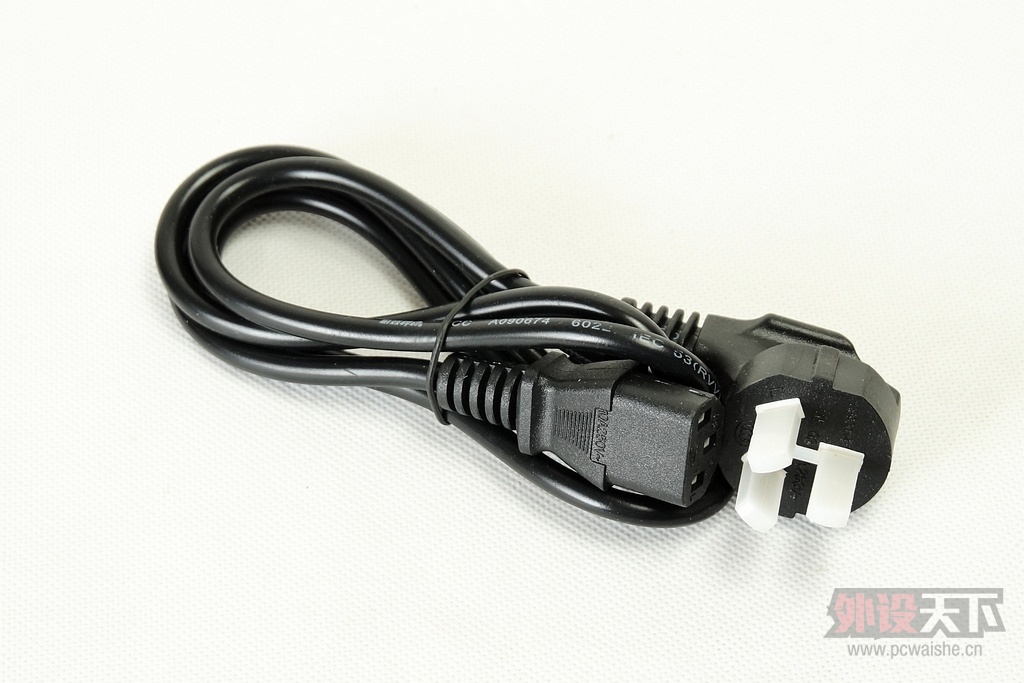

    唯一的附件，AC电源线一根。

电源赏析

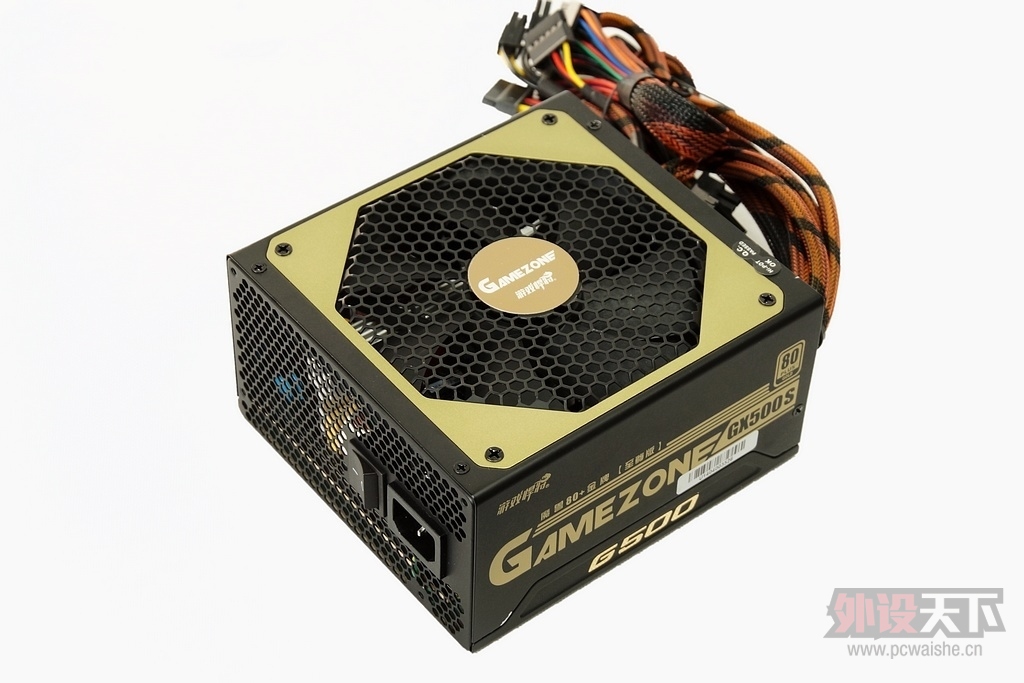

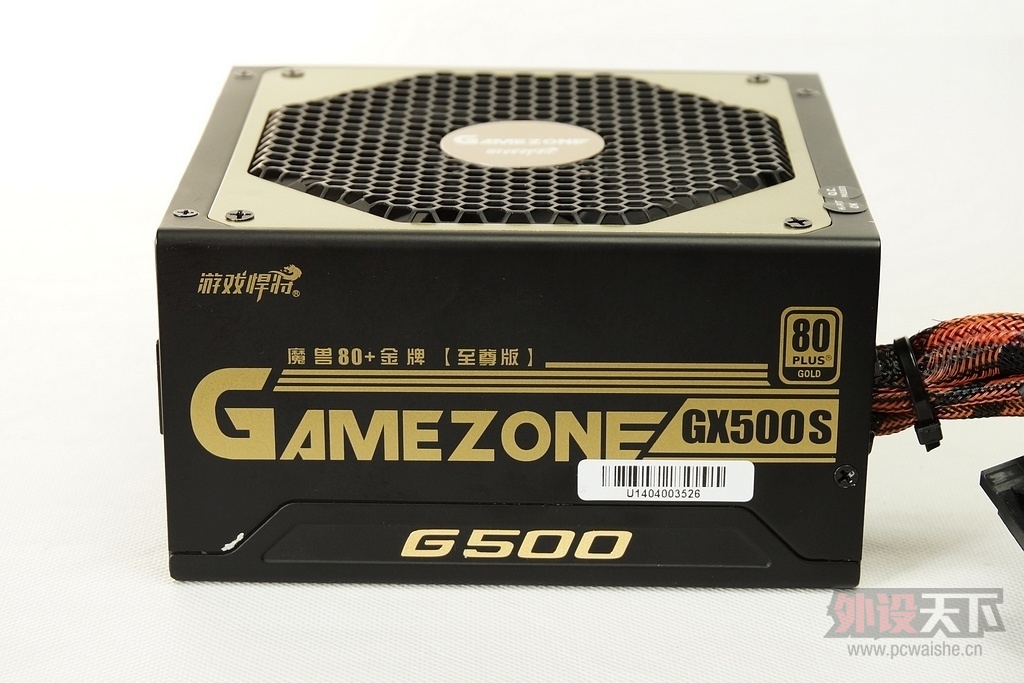

    游戏悍将GX500S造型十分养眼，黑化烤漆再辅以哑光金色的阳极铝面板来点缀，展现出效果不俗的金属质感。

    采用流行的一体冲压式散热设计，进气导风罩向外微微凸起，一定的立体层次感。

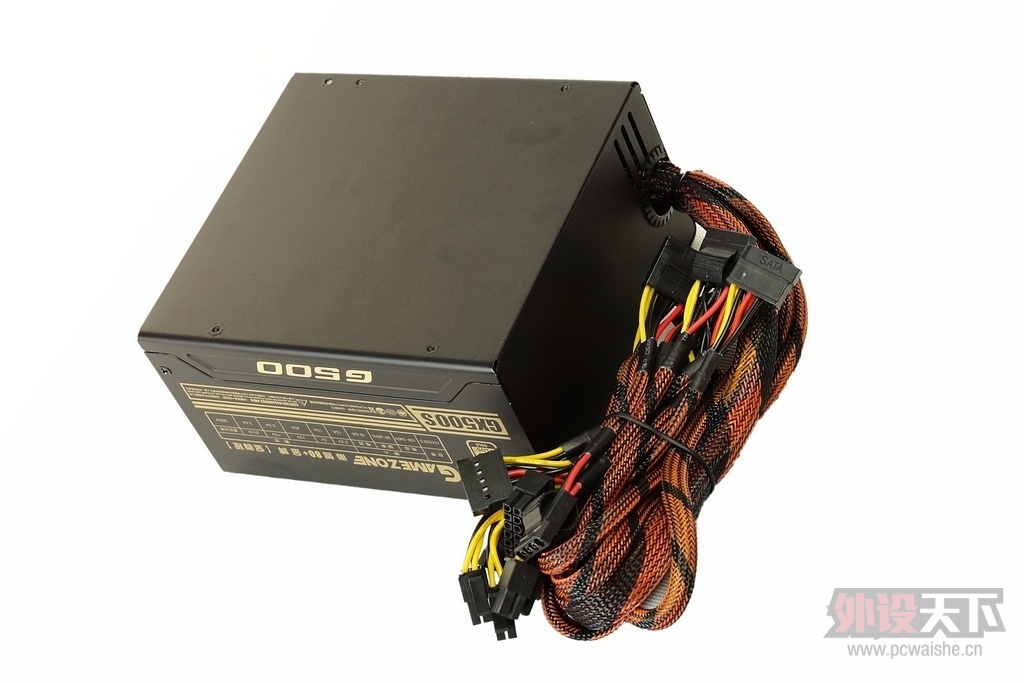

    虽然非模组化，不过原生线材全部包裹了彩色网纹和端部的热缩管，没有降低整体档次。

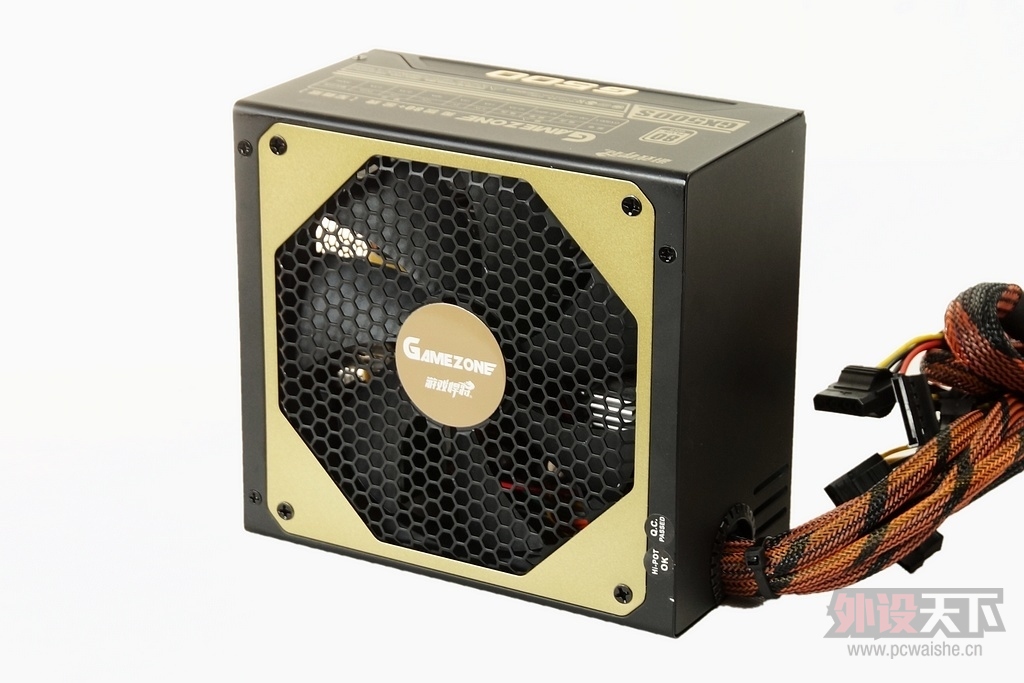

    正中央的游戏悍将LOGO，边缘略微一点毛刺。

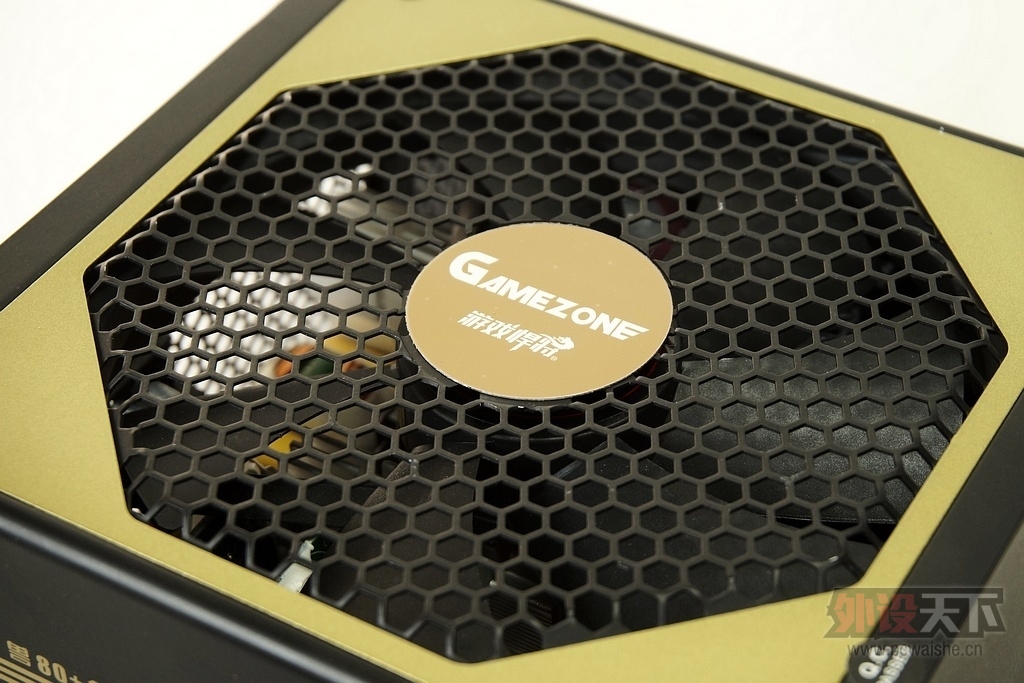

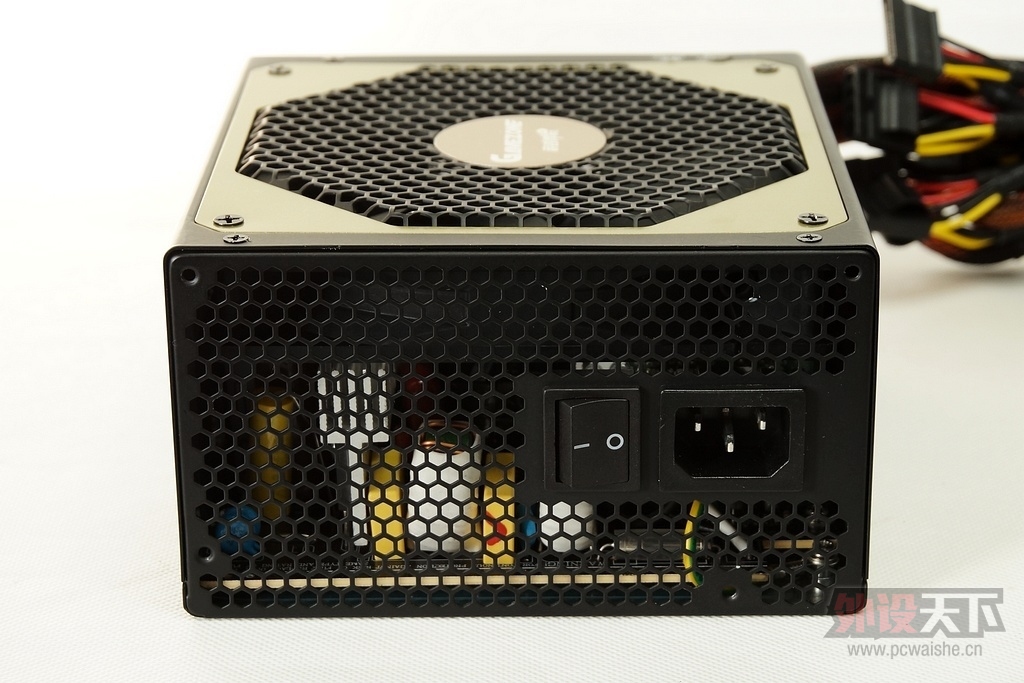

    AC输入端，拥有独立的电源开关，大面积的六边形散热孔保证内部通畅。

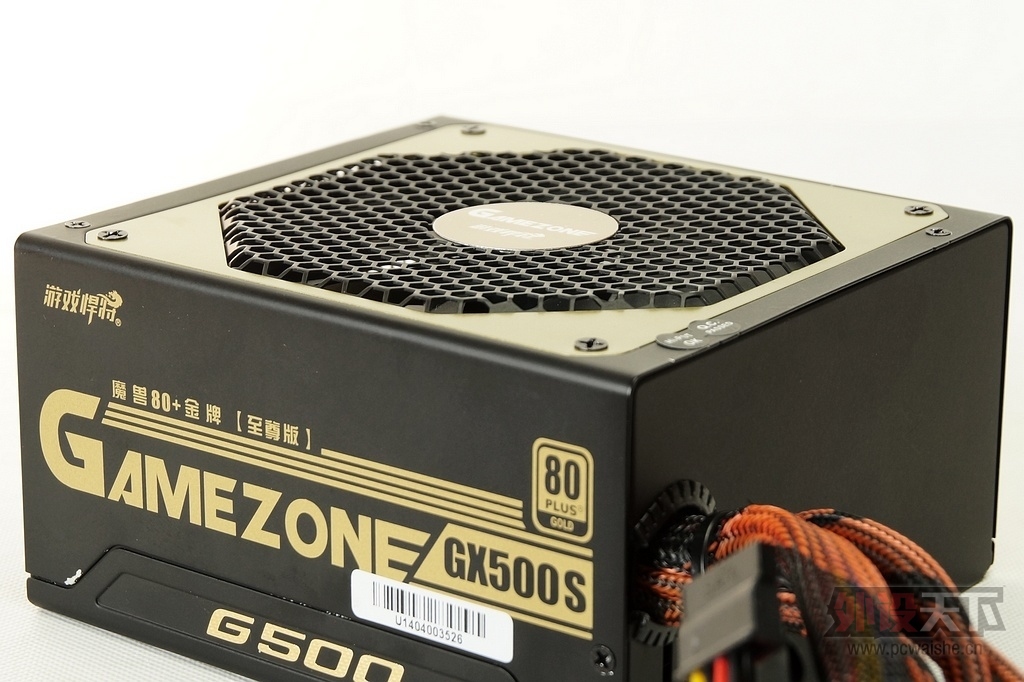

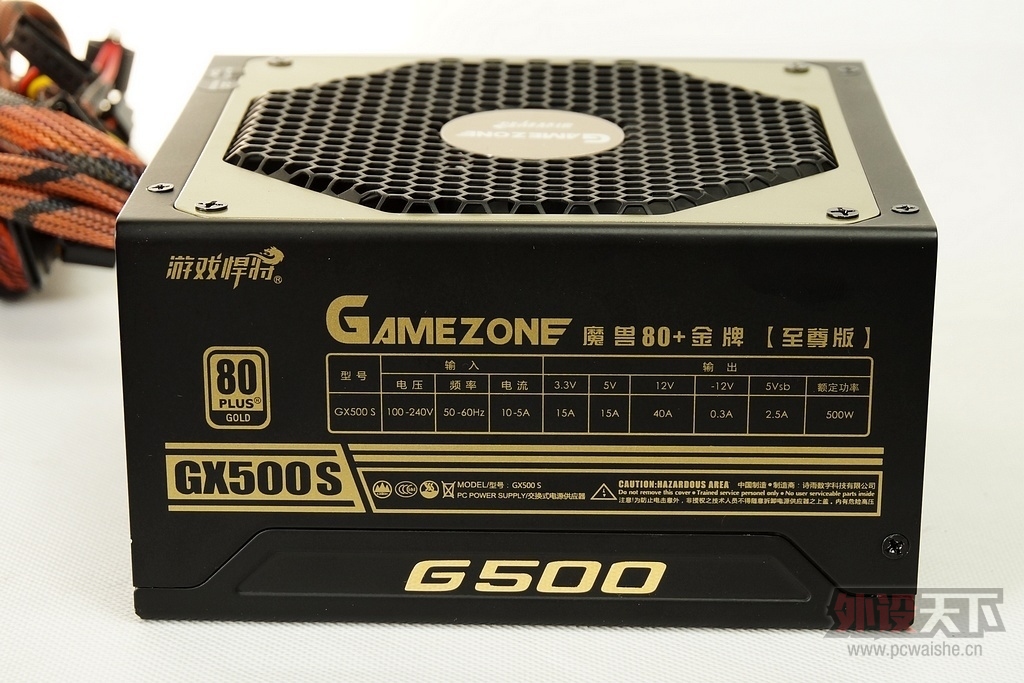

    侧边图文以及铭牌参数表采用了金色烤漆，比传统贴纸方式精致许多，底部色泽更鲜亮的G500字体则是更高逼格的烫金印刷工艺。
    外形设计和工艺方面，游戏悍将GX500S可以说非常用心，唯一不足的地方，就是有一点掉漆现象。

电源铭牌

    游戏悍将GX500S额定功率500W，实续标注方式，输入电压100-240V，拥有真正的宽幅电压特性，这也是获得80PLUS认证的必要条件。

    功率输出方面，单路12V设计40A即480瓦，达到电源总功率的96%，供电性能很强劲，带主流的4核处理器(TDP 90W)、旗舰单芯显卡(TDP 250W)平台都是妥妥滴。

线材情况

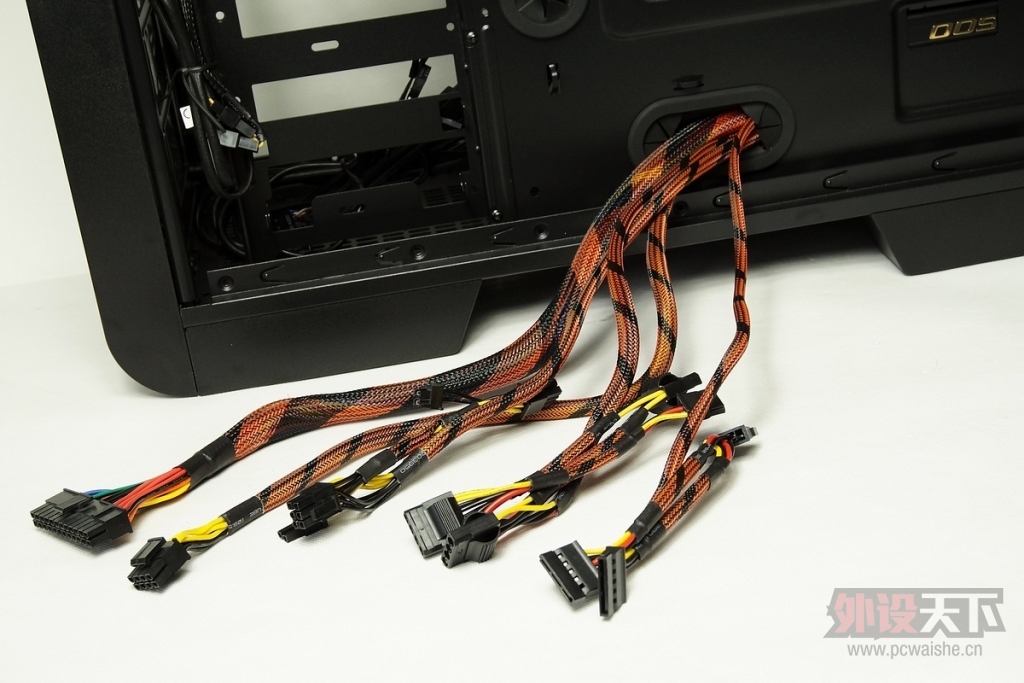

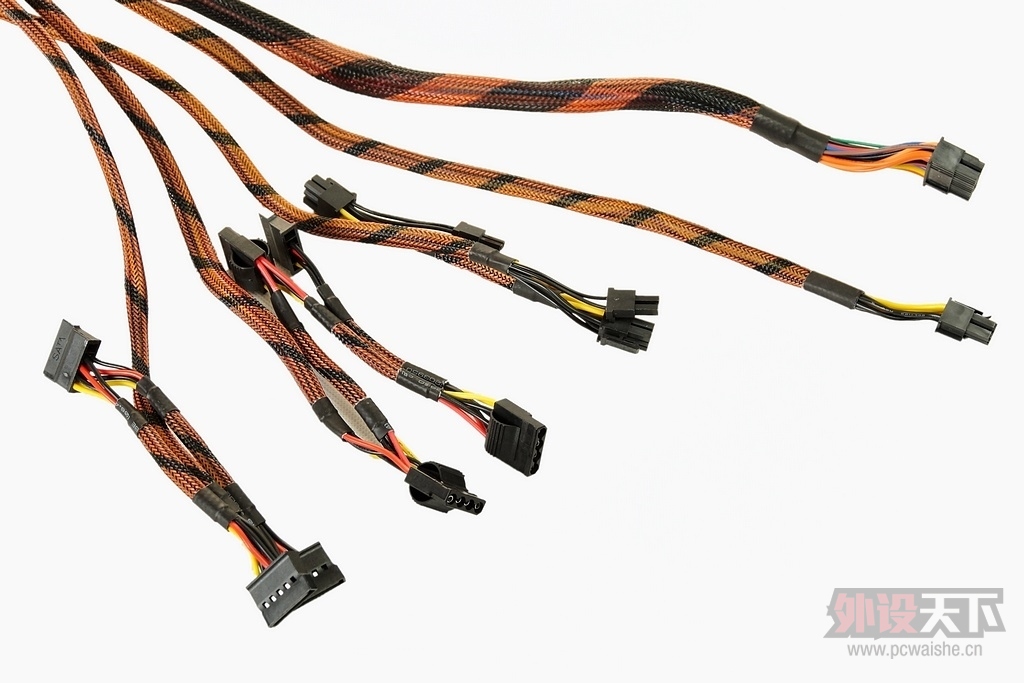

    游戏悍将GX500S原生5根线材，提供 主板20+4pin x1、CPU 4+4pin x1、显卡6+2pin x2、SATA x4、4D x3，接口数量不算多，不过已能满足主流用户的扩展需求。

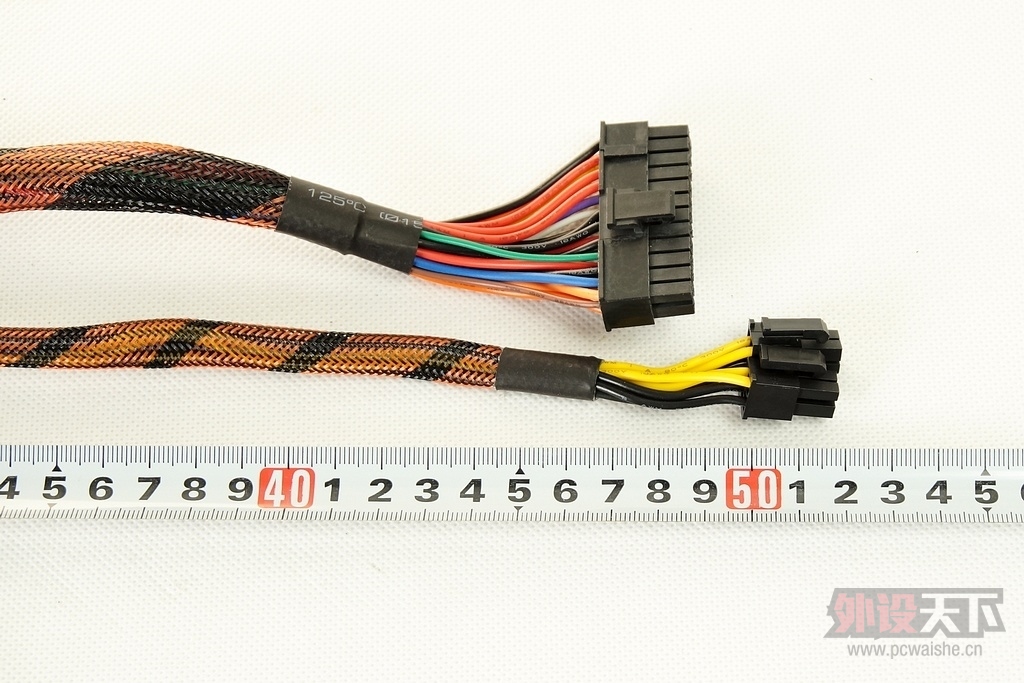

    实测CPU 4+4pin长度52CM左右，主板20+4pin长度50CM左右，感觉游戏悍将GX500S的线材偏短了，走线有点吃紧。

结构用料

    这台GX500S金属外壳契合地很紧，拆起来颇为费力。内置一枚14CM液压静音风扇，垂直送风，标签没有给出品牌和型号参数。

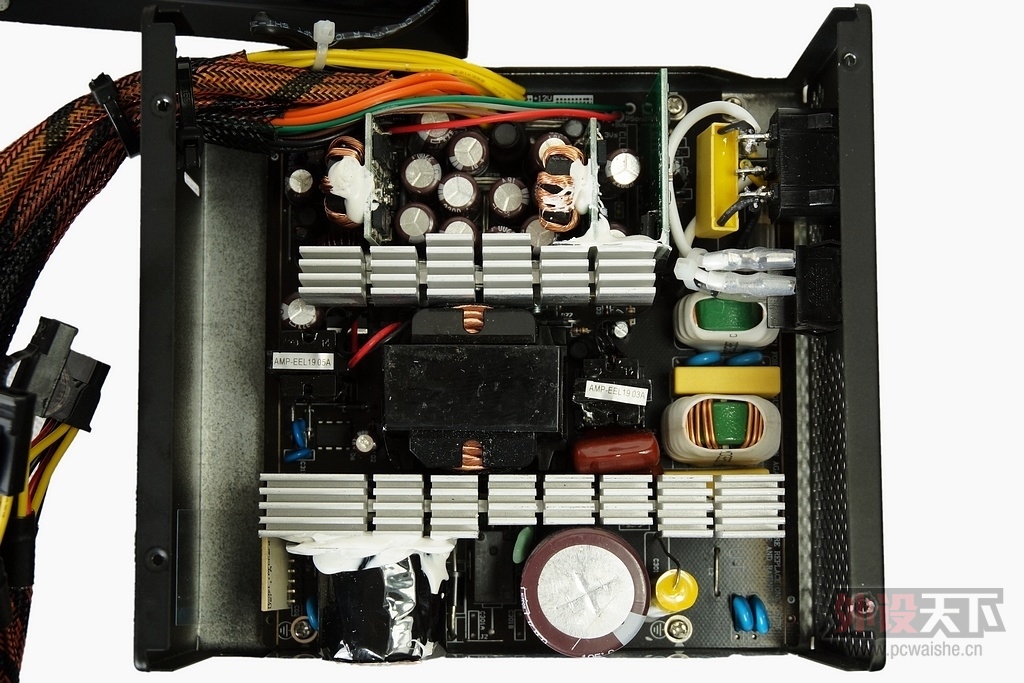

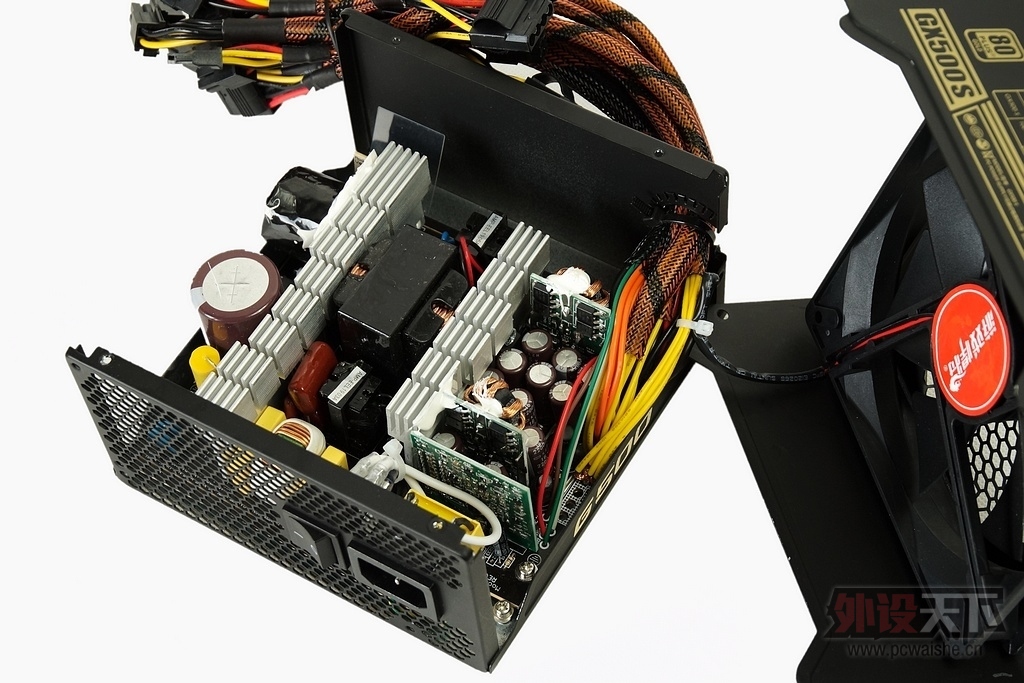

     不出意外，游戏悍将GX500S采用主动式PFC、LLC谐振、同步整流、DC-DC结构设计，目前高端电源最主流的一种结构，初略地看用料也很不错，EMI滤波电路完整、多颗棕色的日系黑金刚电容、磁性元件尺寸足量，性能品质和转换效率无疑符合金牌80PLUS水准。方案来看估计是自主研发，没看到过使用相同oem方案的电源。

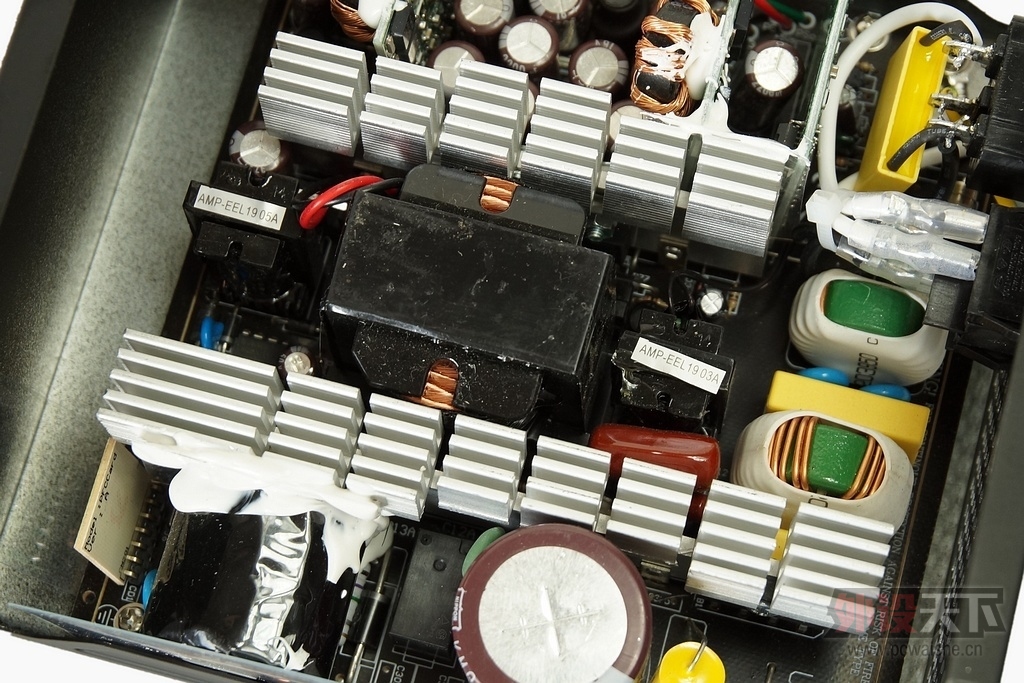

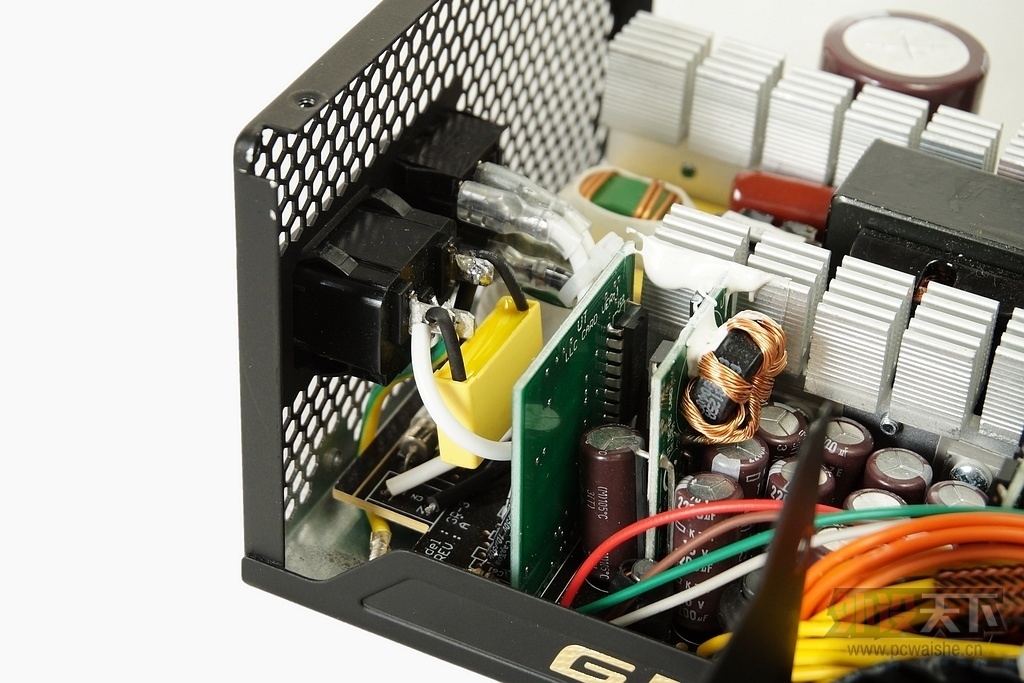

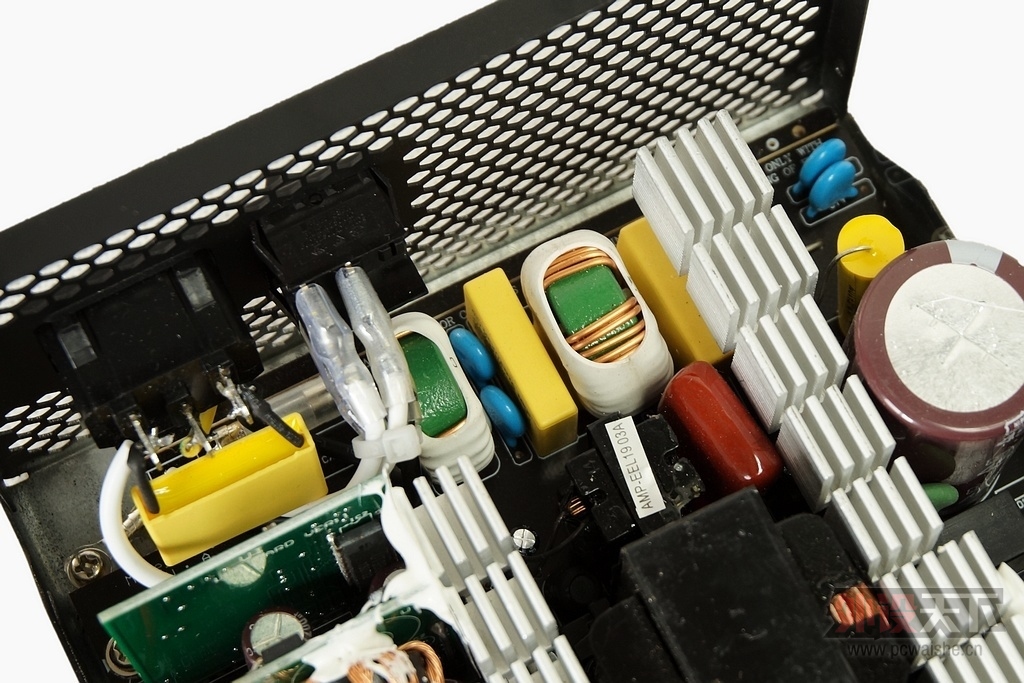

    EMI滤波的作用是双向抑制高频干扰，游戏悍将GX500S拥有一、二级EMI滤波电路，其中一级EMI焊接在AC输入端，仅有1个黄色X电容，引脚包裹热缩管绝缘。

    二级EMI滤波电路在PCB上，2对蓝色Y电容、2个黄色X电容、2个(白色绝缘)共模电感，还有1个保险管作保护器件，没有看到MOV。

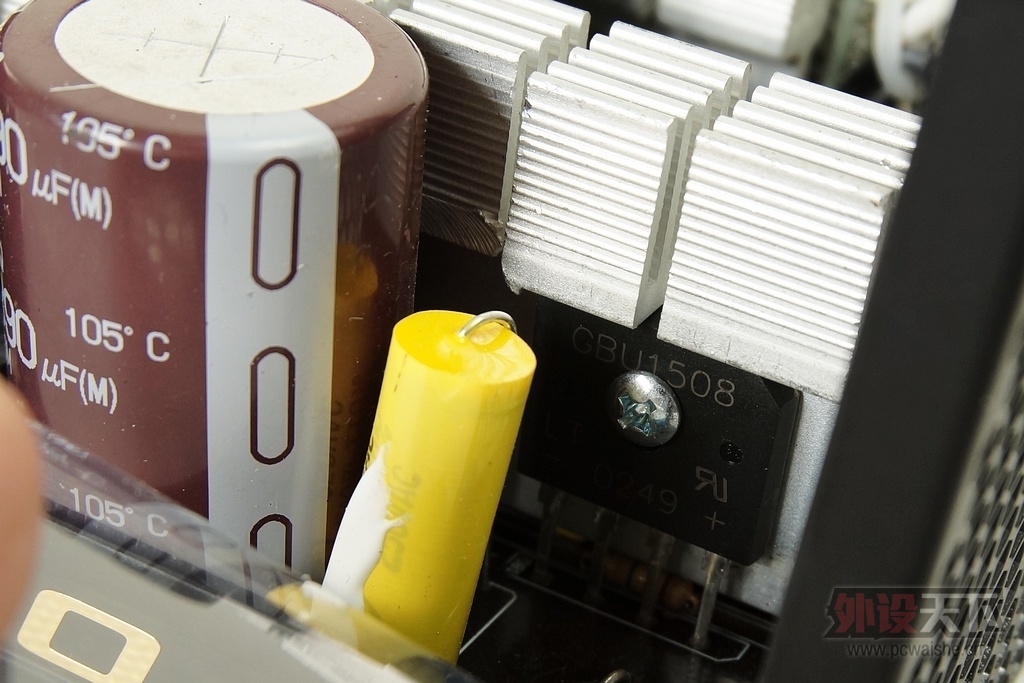

    整流桥GBU1508，余量很足，110V电压环境、90%转换效率推算支持1500瓦功率使用。

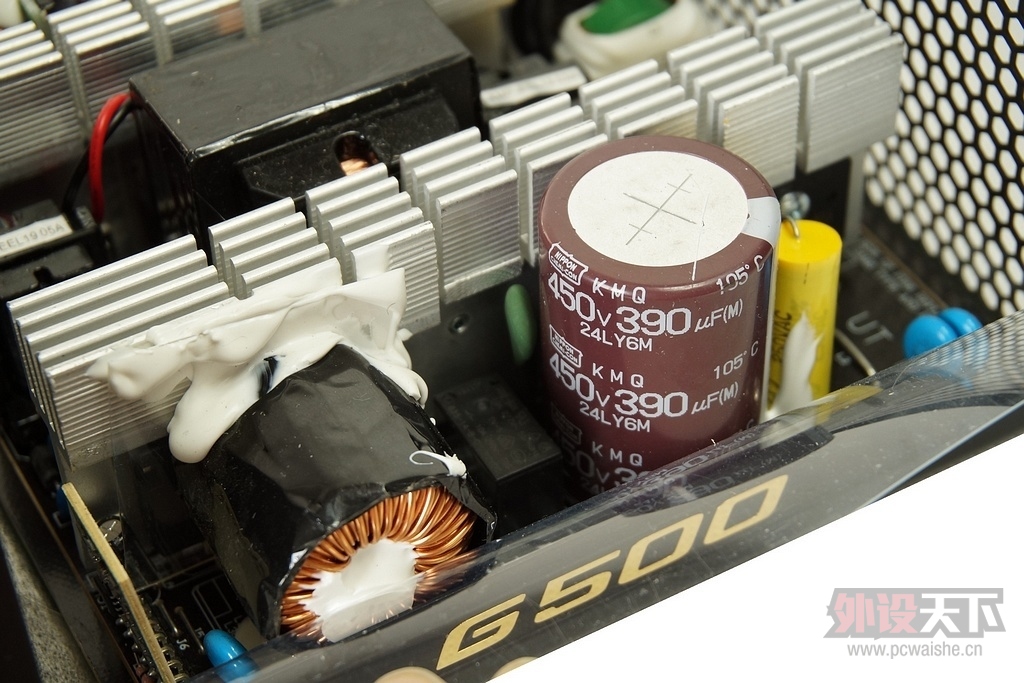

    主电容采用一线品牌的日化黑金刚KMQ系列，容量390μF、耐压450V、耐温105°C，品质优秀，达到同功率产品最高规格的用料水准，特别是390μF余量很大，用于600~700瓦金牌电源都没问题。
    PFC电感作绝缘处理，并使用白胶固定。主电容和PFC电感之间是NTC电阻和继电器，PC开机瞬间能够防止浪涌冲击，继电器在开/关机时会发出特有的“咔嗒”声音，部分新手用户误以为此电源问题，实际恰恰相反，一般中高端电源才会使用继电器。

    硕大的变压器。

    +3.3V&+5V DC-DC输出结构，2块独立的PCB，低压滤波电容也是日化黑金刚系列。

装机演示

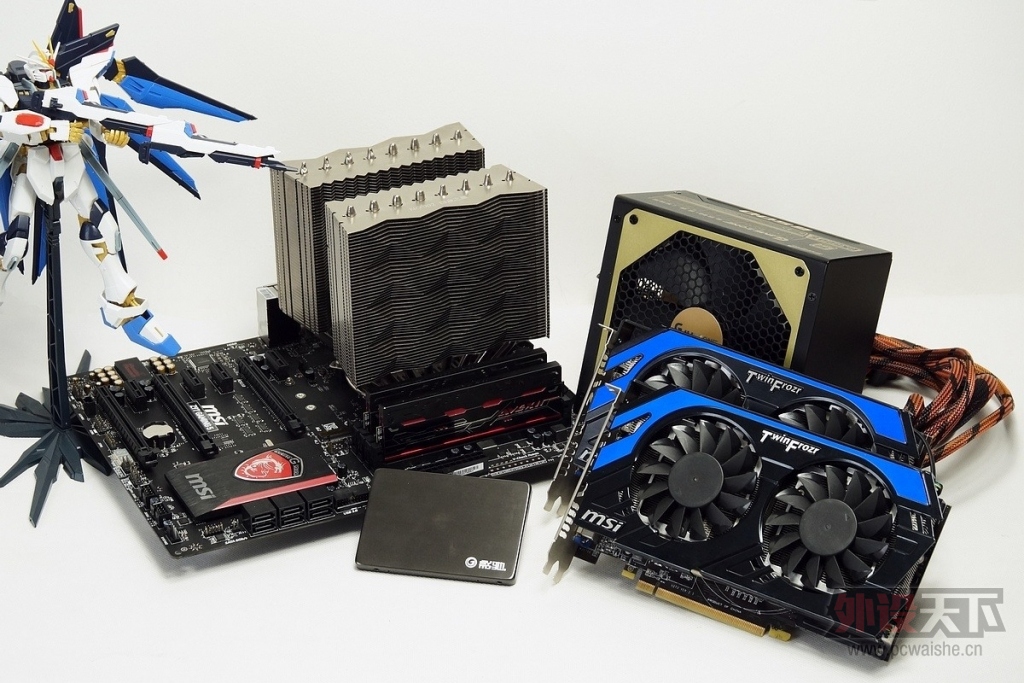

硬件配置：
CPU  Intel i7 4770K
主板  微星 Z97 GAMING 5
内存  宇帷 Blitz1.1 DDR3 1600 4G x2
显卡  微星 R7850Hawk 2G x2
硬盘  影驰 虎将500G SSD
电源  游戏悍将 GX500S
机箱  Tt Core V71

    Tt Core V71全塔机箱依次装入主板、内存、CPU和双塔风冷。

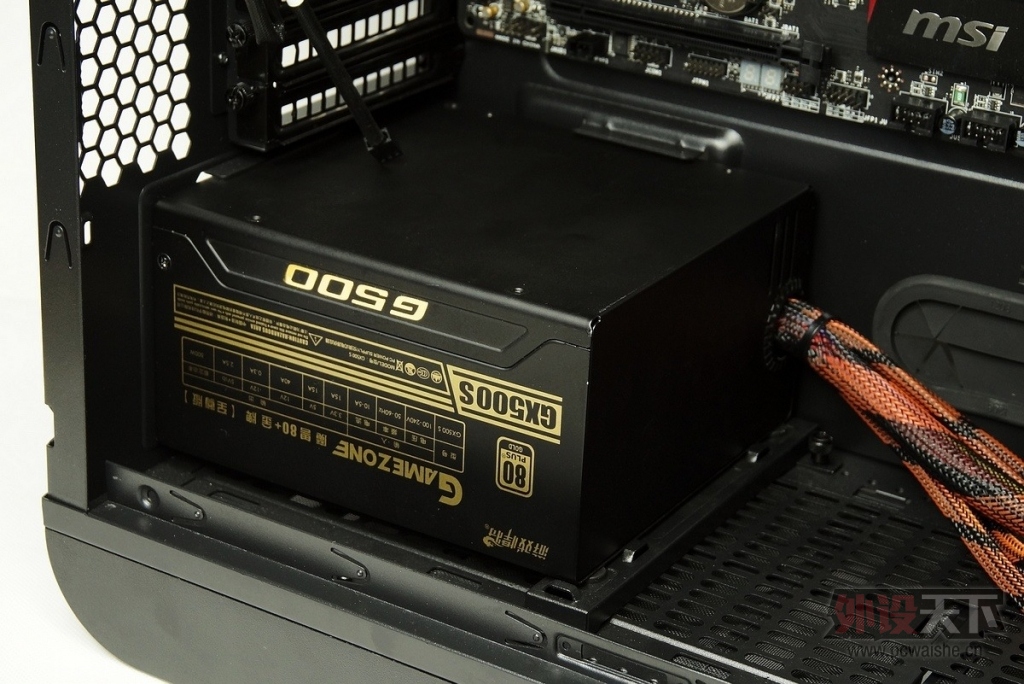

    根据下置电源方向安装，游戏悍将GX500S侧面的图文颠倒了，细节有待改进。

    接下来就是任重而道远的背部走线，老实说个人并不擅长。

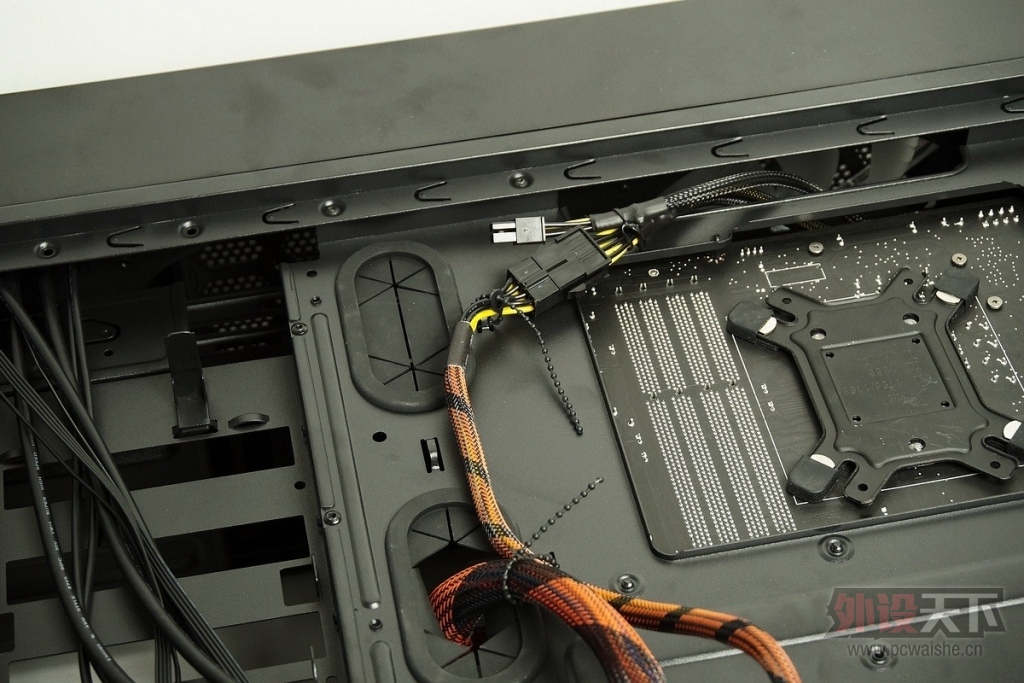

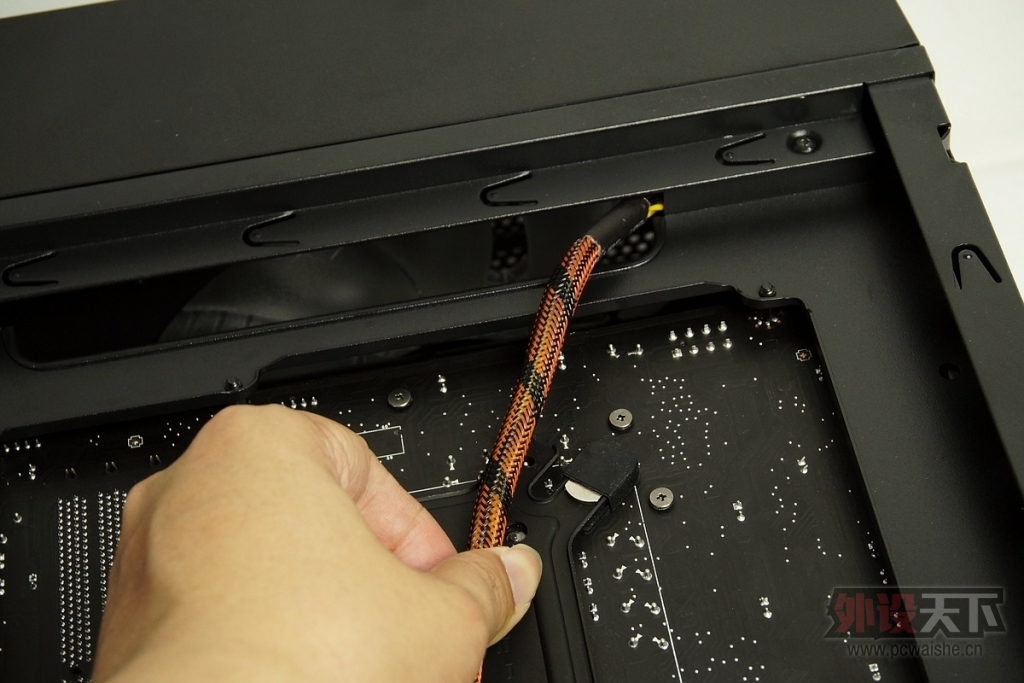

    走线最重要的一路CPU 4+4pin线材偏短，全塔机箱尺寸走线非常吃力，如上图把CPU 4+4pin沿斜线方向最大程度拉紧，接头也是刚刚好穿过顶部的走线孔。

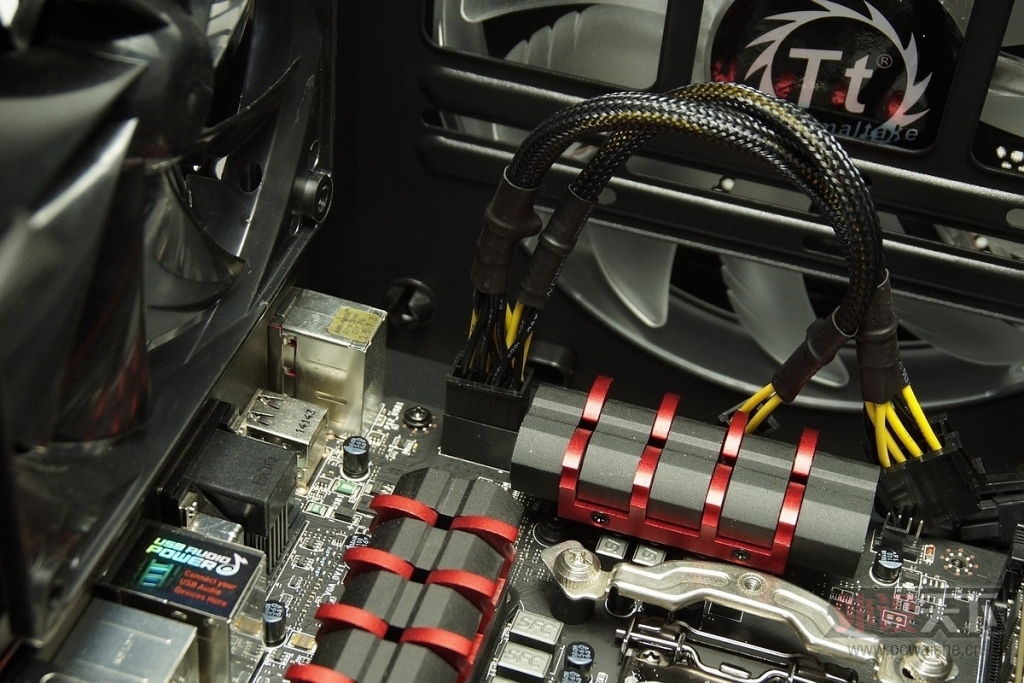

    因此使用了CPU 4+4pin供电延长线。

    使用延长线后，走线可选的路线就游刃有余了。

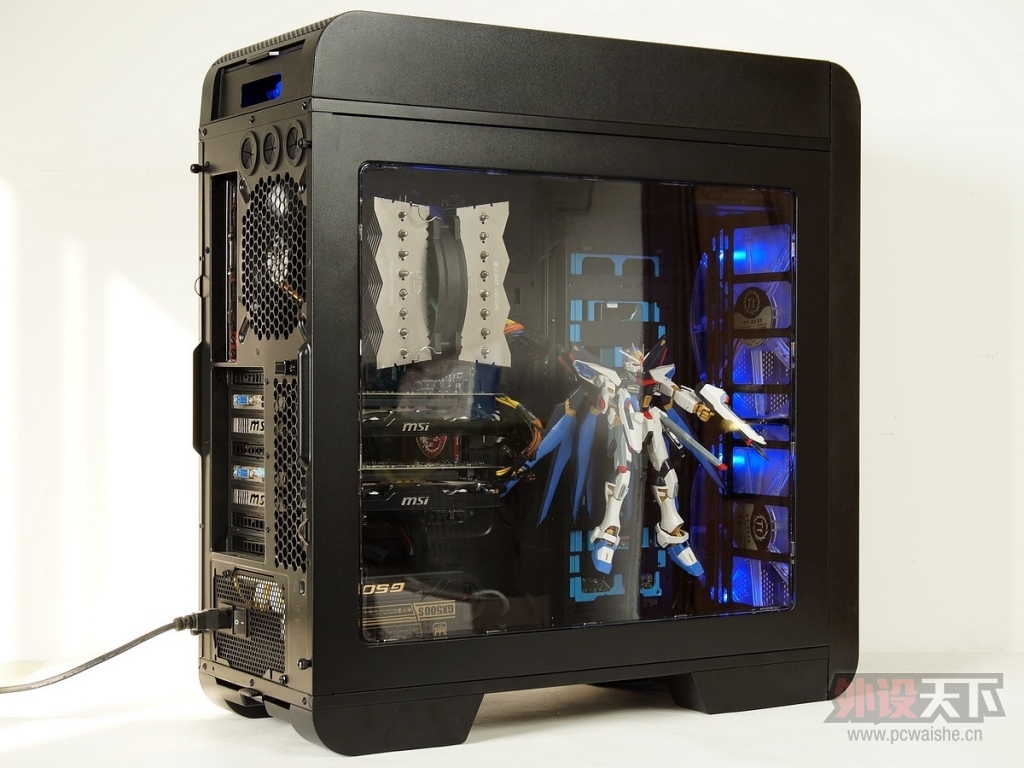

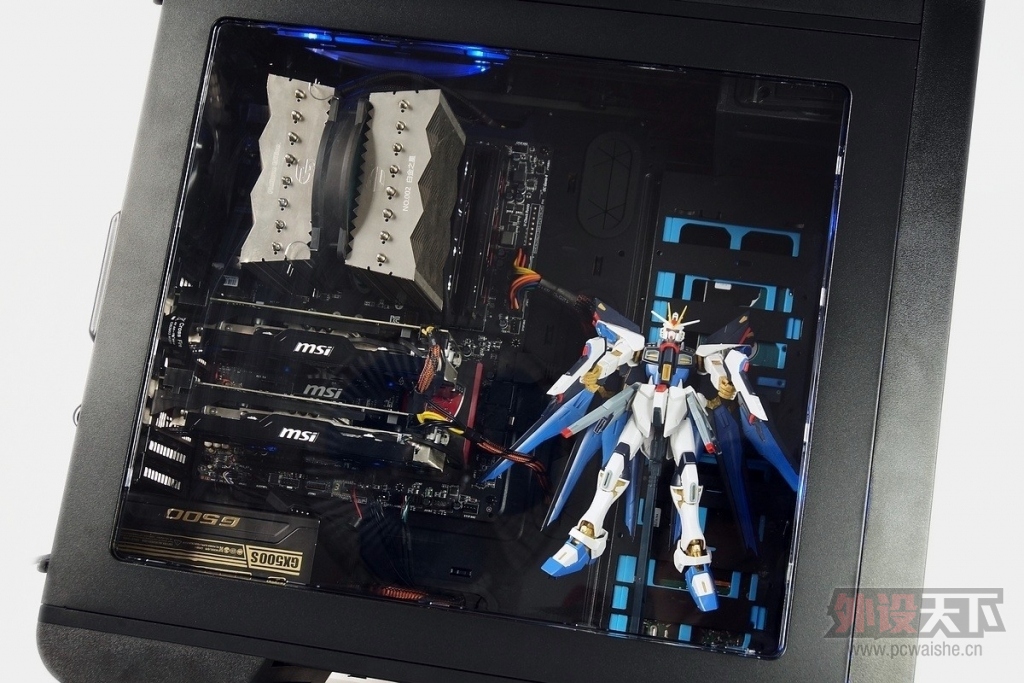

最终装机效果：

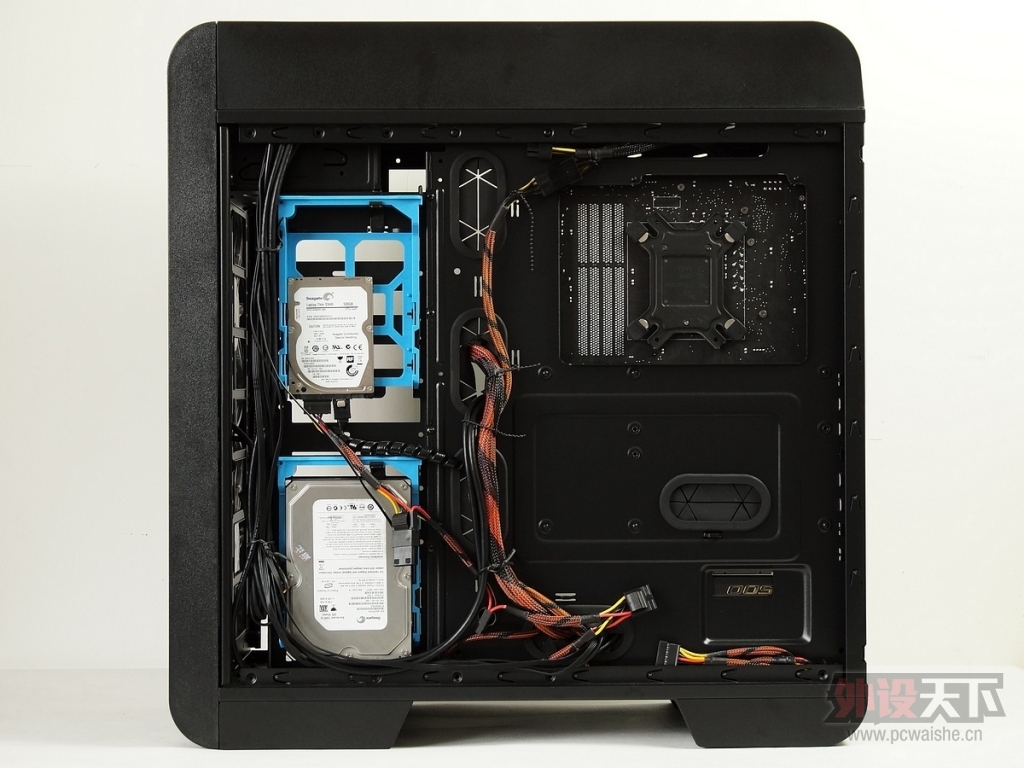

    走线孔使用橡胶套封闭，线材露出很少部分，加之右边拥有宽敞的空间，所以正面看起来非常清爽和简洁。

    此次的背部理线自我感觉还行。
