其实起因,还得从一年多之前说起。那时候就计划着，为了不让生活太过单调但是又不能花太多时间去养狗。最初的计划，是打算养个水貂。
但是后来很多朋友劝我算了，就算是安格鲁的，臭腺做了手术的也没什么意义，没几个月最迟半年就长回来了额。
实地去雪貂宠物店看过，的确这味道一开店门就扑面而来了。
只能被迫放弃，那到底该养个什么呢？某日上网闲逛，而然发现了这货.......

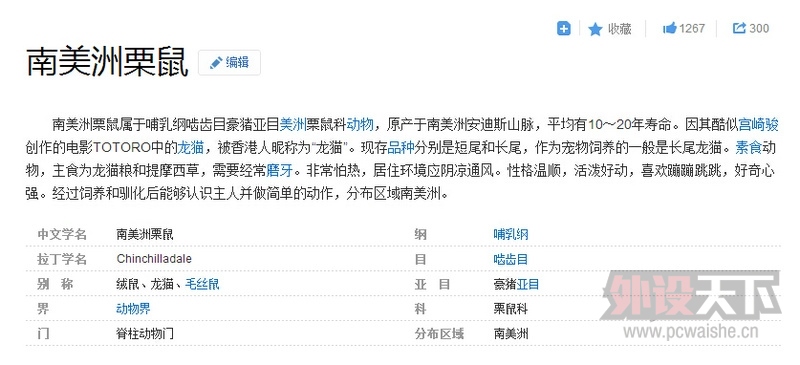

引用百度百科：
看来看去，非常符合我的要求。因为以前养过仓鼠，觉得应该差不多，但是寿命长达十多年，相对互动可多可少，不是太依赖人。粮水不断可以几天免维护- -！。当然 现在我是苦逼的每天打扫啊......
然后就是恶补相关知识与寻觅卖家了。很多圈内达人都说宠物店的龙猫宝宝猫腻太多，都推荐我在本地的猫友家接繁殖的小猫猫。满2个月断奶后接回家比较合适。晚了容易不太亲人，早了过早断奶体制受影响。
从看猫到预订，到等待双满月的过程就不表了。终于在2014年5月18日下午，把我的第一只龙猫接回家了，熊黑DD。
接猫和去取定好的必须品都在2个小时内完成到家取名叫小灰灰。
没错 就是天天嚷着粑粑我要吃羊的那个小灰灰啦～
（其实后来我想想～果断上当了啊，这我不就成了天天被人整，被人坑，回家还要平底锅伺候的灰太狼了咩～好吧 小灰灰你刚回家就坑你爹了额！）
上两张我家小灰灰的萌照～
虽然后来发现这货各种二，但是在我心目中你还是萌萌哒啦！
这是刚回家的样子。刚到家，还不熟悉，各种胆小，就呆窝里了。
二货性格初露端倪啊～
第一次洗完澡之后～这姿势够销魂吗？
刚回来的时候，住在标笼，因为龙猫喜欢跳跃，所以居住空间小了会心情忧郁，容易咬毛狂暴等等......看他实在是太可怜的样子，想想虽然我自己木有独栋别墅，但是让他住上独栋别墅应该还是在我能力范围内可以办到的。X宝上看过很多成品柜笼，但是都没有看到符合我要求的，所以才萌发了自己做的想法。由于龙猫怕热，建议温度在15-25度之间，超过25度有中暑或者直接暴毙的可能.......但是又不能直吹冷风，这样容易感冒～而且我家灰灰只要有风 就启动狂暴模式额。所以如何在柜笼内集成冰窝是我首先考虑的。
背景介绍完毕，下面我们一点一点来看吧。
楼主对本帖所发文字及图片享有著作权，未经楼主同意不得用于任何商业用途。
本文中观点纯为个人感受，仅供参考。欢迎转载但请标明出处。
全部提供高清无码大图，请点击小图查看高清无码大图

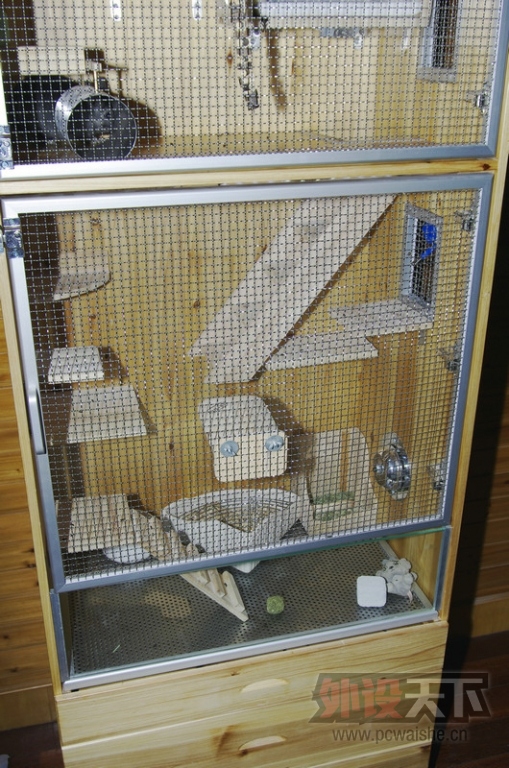

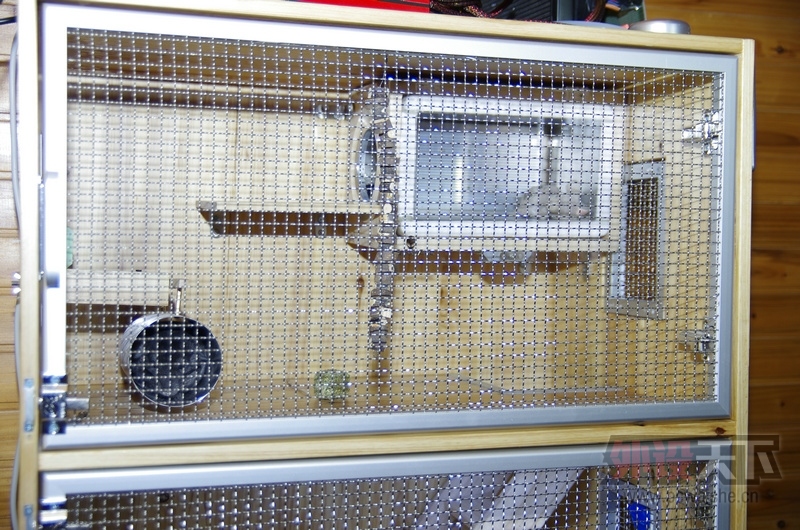

完工后的实物图
先上几张完成的图吧～都是晚上拍的，将就看吧～
全部过程从设计、定制、制作、组装和施工都是我一个人完成，历时差不多一个月，由于外包和定制部分各种被人坑爹，所以其中的酸甜苦辣和反复折腾只有自己知道了额。
最终成品的整体尺寸是75CM*45CM*180CM
全部用的是1.5的水杉木实木板（关于积尿防水问题 下文详解）
去掉最底部2个储藏他的食品和用品的抽屉后，活动区域的高度是120CM
顶部休息区高度是40CM
两边气窗

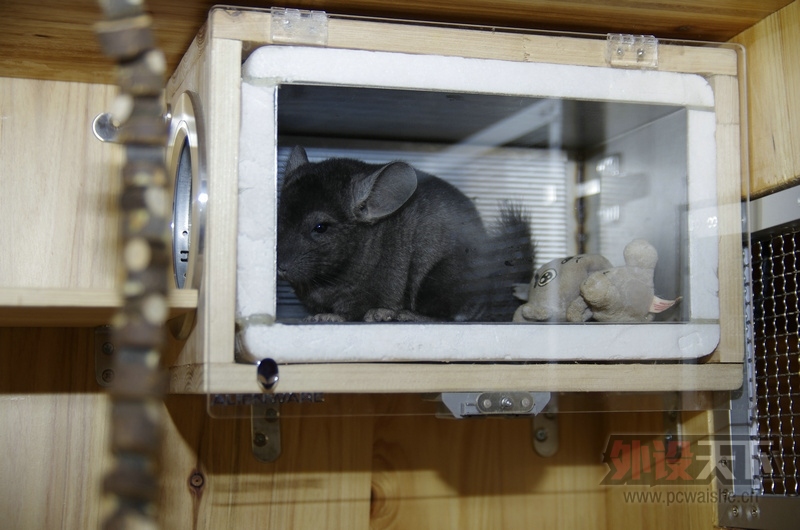

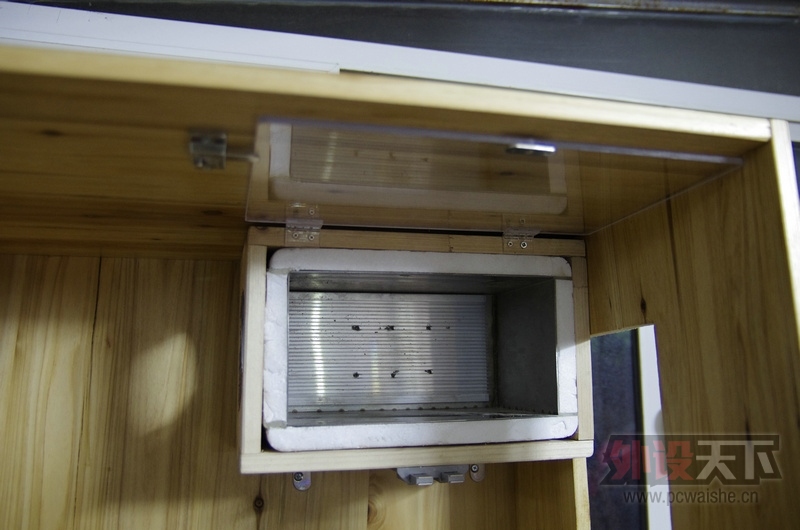

冰窝部分，由于遮羞用的装饰帖子到现在还没贴，所以可以清楚看到冰窝结构
侧透亚克力板翻板+不锈钢窝主体+铝合金散热背板+中间泡沫隔热层+最外层为杉木板
配合自己做的主控板实现半导体制冷水冷导热的恒温效果
三个档位全开，从24℃制冷到17度大概只需要3分钟不到一点......（下文详解）

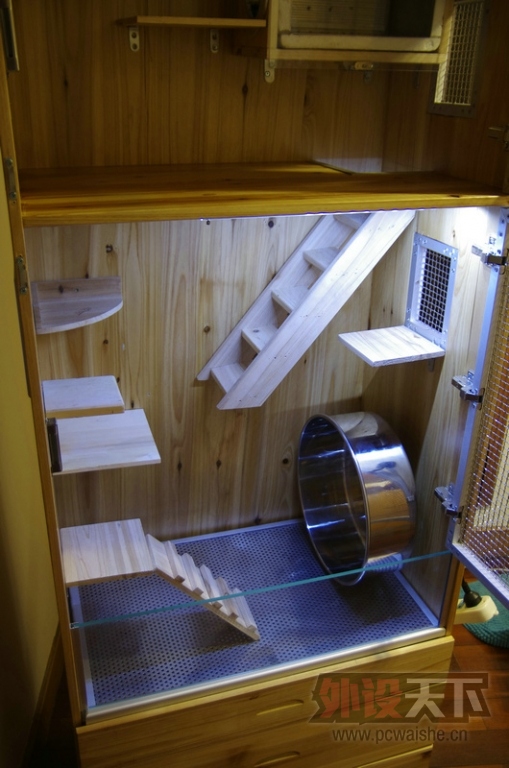

下面区域为生活娱乐区 也是左右双气窗
剩余80CM高度被扣除底下第一层抽屉10CM用来清理便便
底部是19CM的玻璃用来防止越狱......飞毛.......飞便便...........

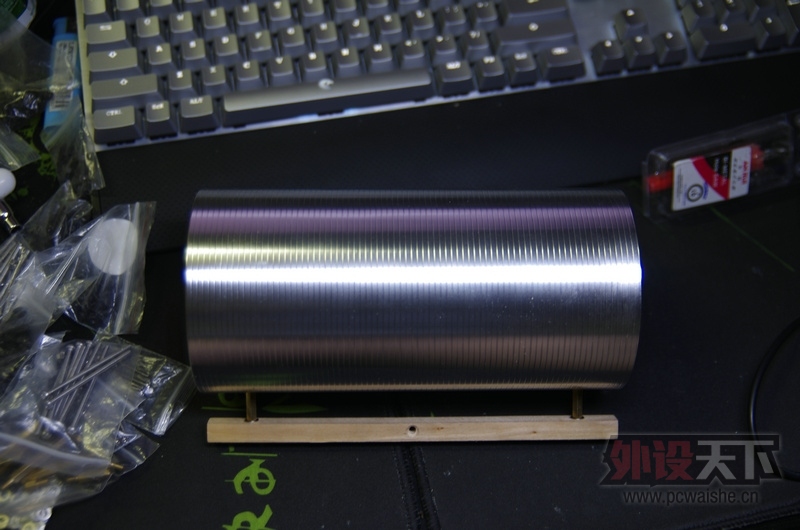

右下部其实是一个35CM的跑轮（都说小于35CM对龙猫的脊椎不好）
为了应付即将到来的盛夏（魔都气温经常超40℃），虽然跑轮有做锁来锁定转动，但是想想还是拆掉避免不必要的风险。
这个柜子主体木质部分，是让家具厂给做的。为啥不自己做，因为......
因为自己已经做过一个了，花了1星期时间，各种蛋疼过程就不表了，反正最终由于各种问题导致没有采用。

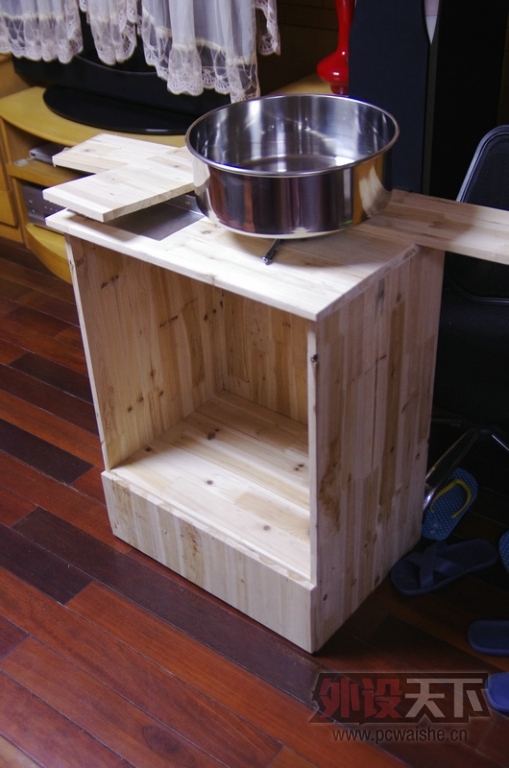

姑且称呼这个初版柜笼为Beta版吧～还是因为学习的不够所以导致从设计到选材到动手出现了太多的错误额，算了，就当一星期的时间白忙活了～这柜子的顶上放得，就是那跑轮
下面一部一部来看过程吧～
电子部分
电子部分的设计，主要是以无风扇的传导制冷，低冷凝水低噪音为设计思路进行的
所以用的是半导体制冷片+水冷导热的方案
电子冰窝部分，还是要从窝的主体开始

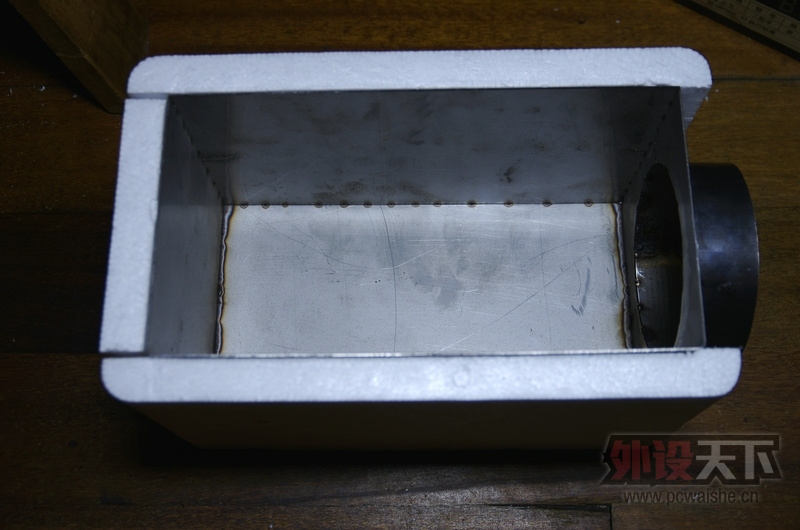

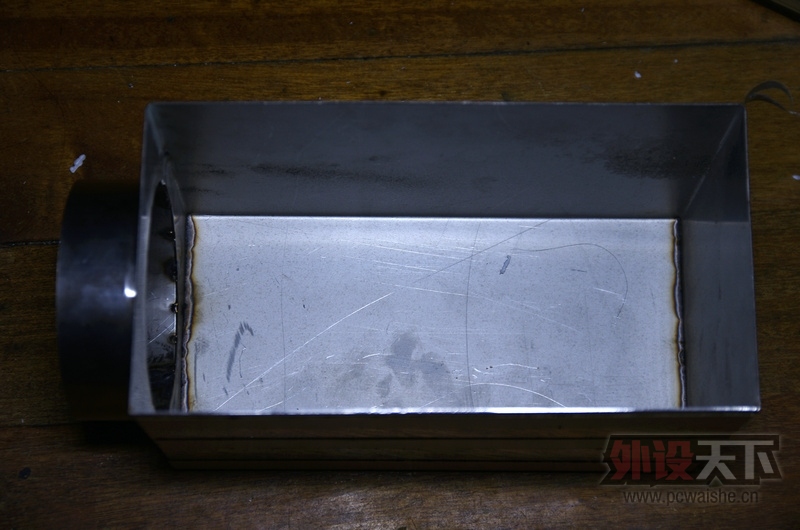

304不锈钢 厚度1.2MM 尺寸是25CM*13CM*15CM 其实还想做的大一些，奈何这尺寸是配合泡沫隔热部分的尺寸来用的
最终结果是被定做不锈钢的给坑了额，尺寸各种偏差导致只能吧泡沫箱给锯开了额
外层泡沫箱其实是邮政5号保温泡沫箱，本来计划是把不锈钢部分整个塞进去的额
由于被不锈钢的坑了尺寸都大了一点，所以只能这么锯开泡沫盒了处理了

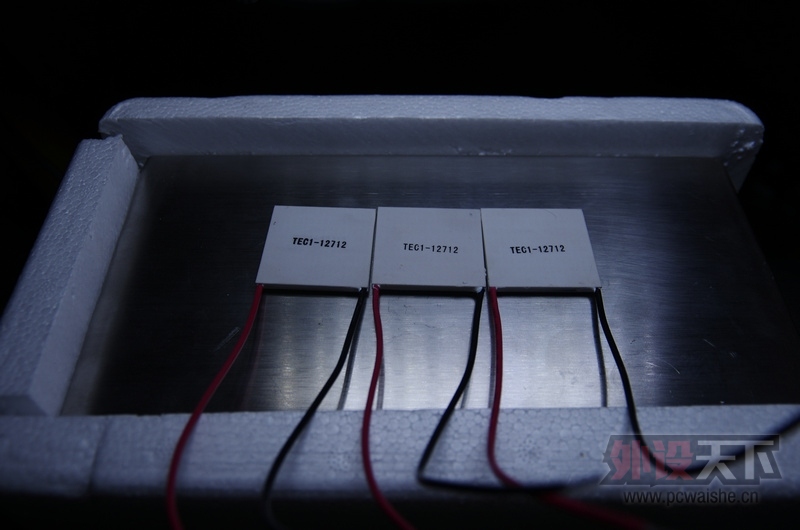

三块半导体制冷片，本来想上12706就够了，心黑最后买的是12712
12712的额定电压是12V 电流12A 制冷功率115W
其实这时候主控板已经做完了额，脑残了一下，导致我的主控板.....下文详解把
还是继续接着冰窝部分 先钻孔

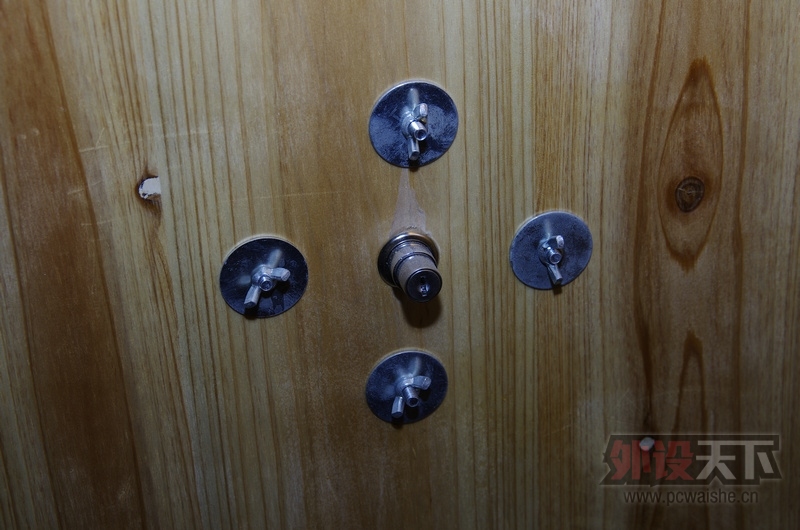

上螺丝
上泡沫隔热圈

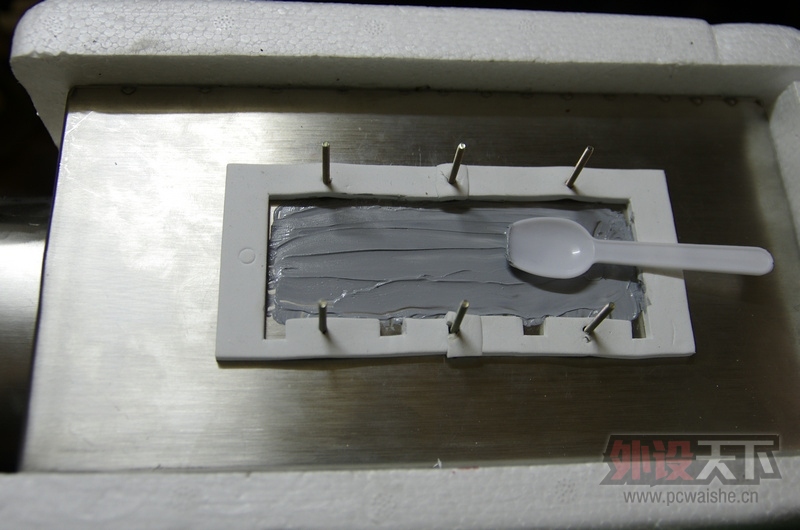

上硅导热胶

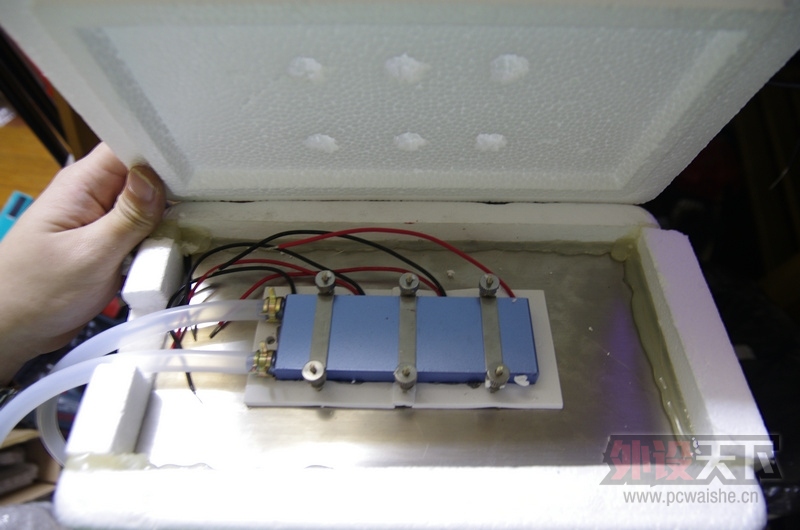

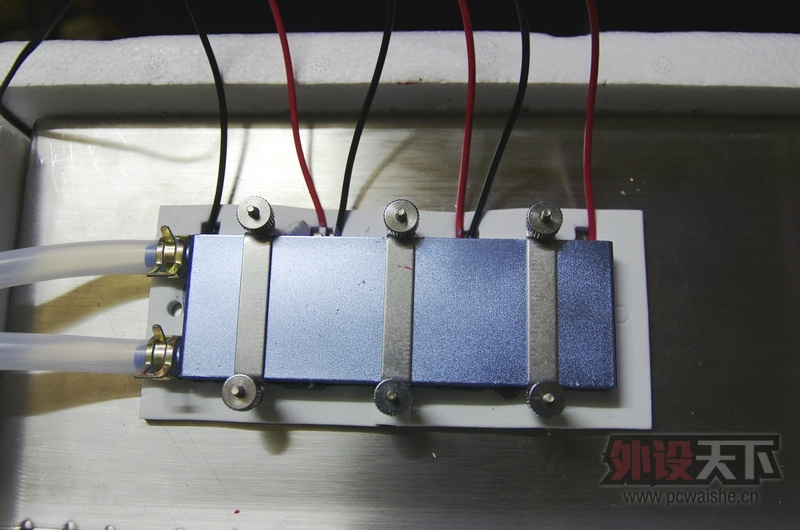

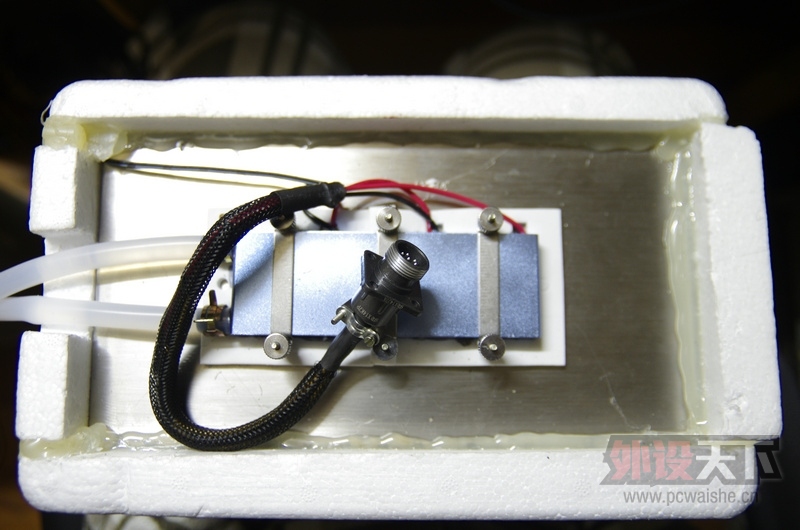

制冷片及水冷头就位
把泡沫盒的盖子盖到背后 差不多真正好好
主控电路1.0

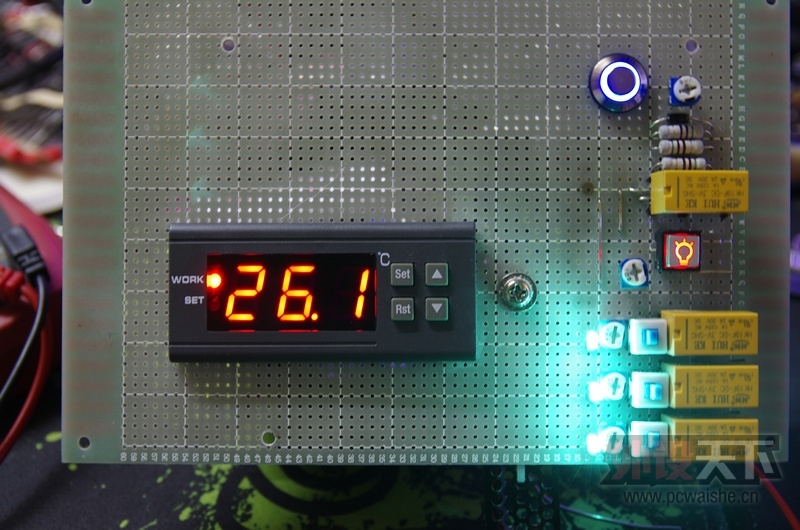

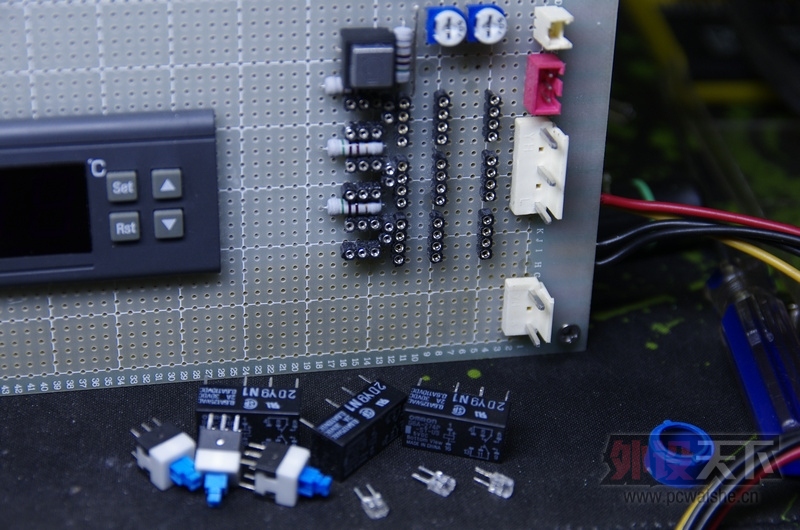

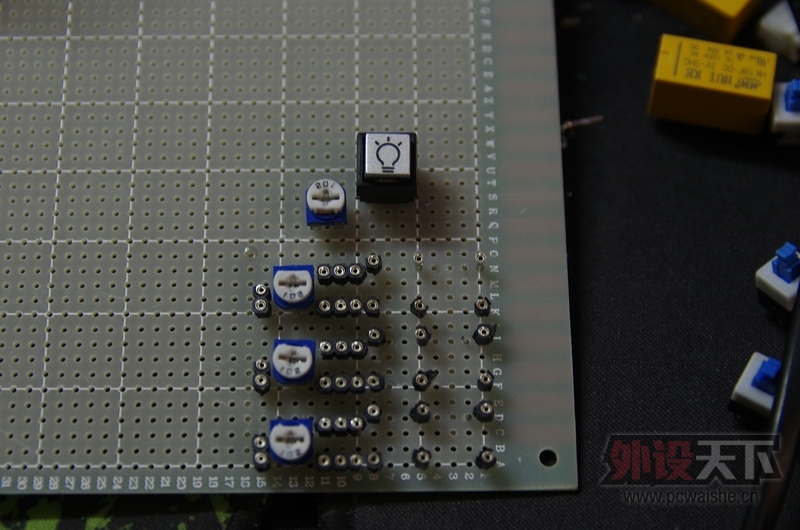

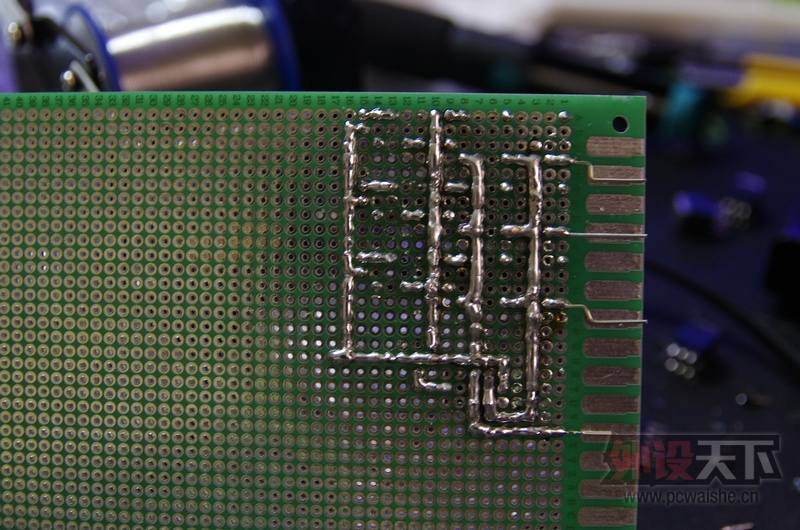

万能板伺候 设计思路是恒温控制 3路制冷功率调节 1路照明灯控制和1路温控传感器
开关和继电器，考虑寿命问题，全部做晶振座插拔 方便更换
温控部分本想也自己做，奈何技术有限只能做模拟电路还不带显示
后来淘宝看到有总成卖果断还是上总成 毕竟数显 直观 调温也方便
开孔上总成
在进行到这里的时候，测试了一下，结果太喜感了额
一档略微发热还算正常 二挡直接冒烟 三档火花四溅额
OMG 12712果断不是盖的，标称12A电流，实测10A一块～三块一起30A
我了个去啊～设计的时候根本没考虑电流承载能力的问题。
一个晚上的工作又嗝屁了额～

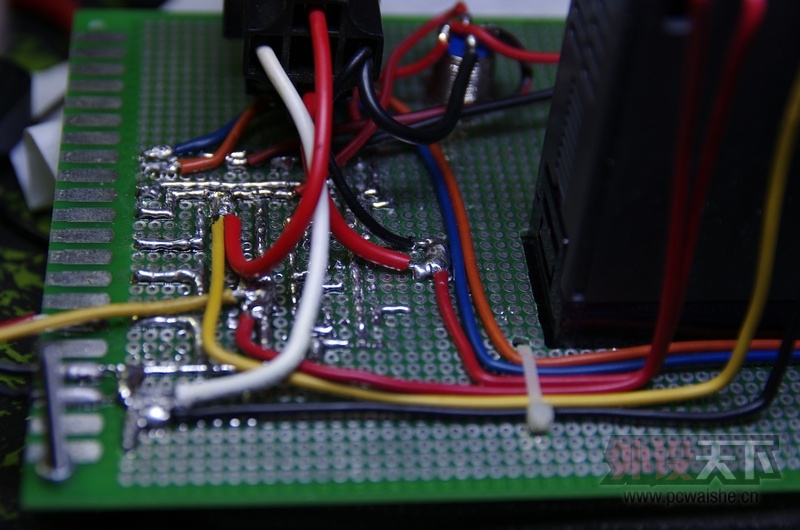

好吧 在吐血的间隙，又花了一晚上重新做主控板2.0额
这次特别注意了电流承载能力的问题
增加一个独立总开关来启动电源 无需启动制冷部分就可以开灯
在保持1.0的板优秀设计的前提下，除了把输出模块口全部换成接插件和继电器全换欧姆龙大电流之外，还做了如下更改

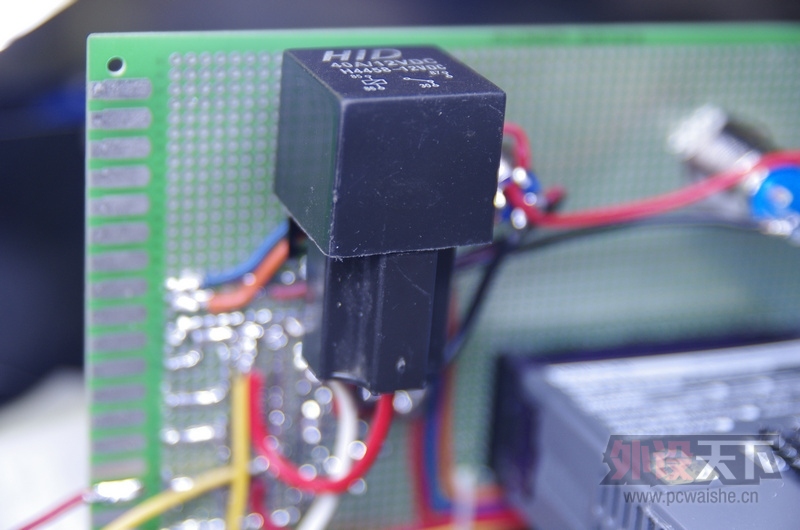

车用12V40A继电器 对付30A出头点的12712*3应该是够了
也是接插件 可更换继电器设计
堆锡电路更厚 保证大电流

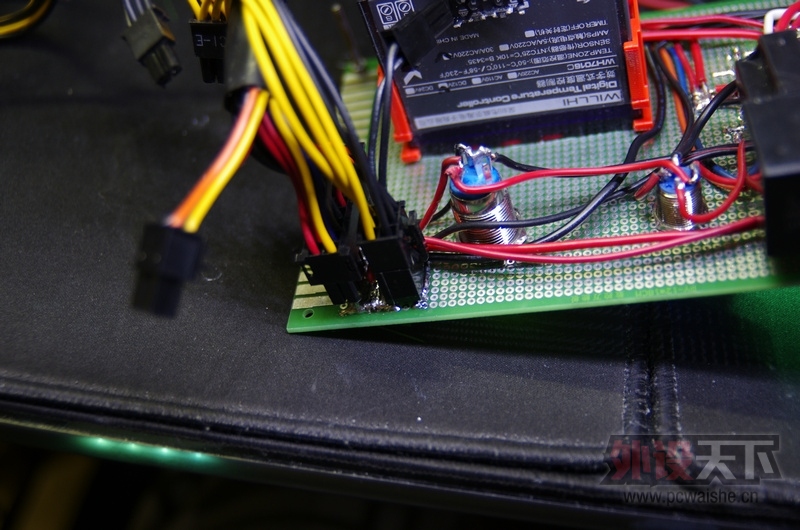

根据针脚定义做了接插件，免剪线直接上机箱电源
高瓦数电源的双路12V显卡独立供电插座

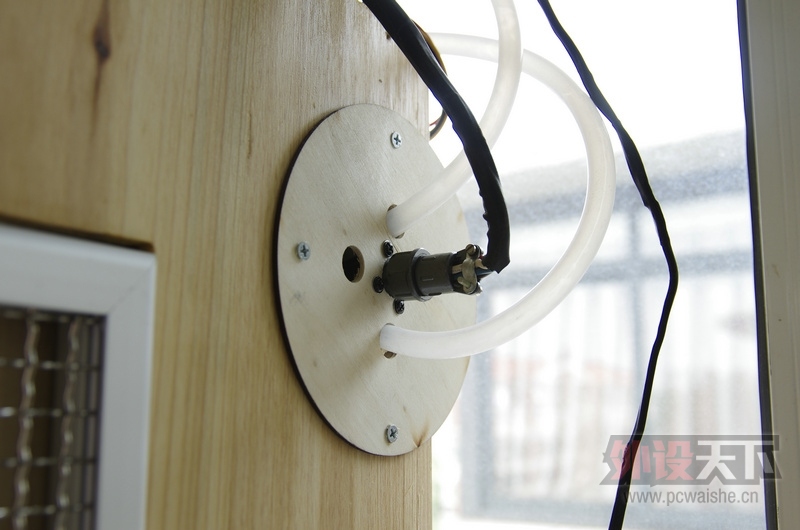

与柜体连接采用航空插头
冰窝部分埋好温度探头

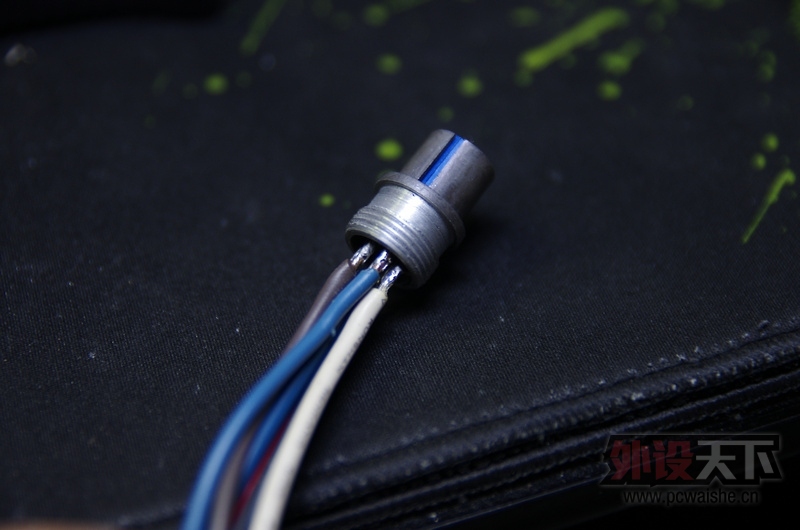

做好航空插头
这边测试过了 各个档位下24小时不间断测试
主控板终于都OK了额～
不过又有新问题了额
背部结霜很严重，但是底面和顶部都基本感觉不到温度唉
查了下资料 304不锈钢的导热系数为16.2W/m～我去 怎么才这么点额
难怪传导效率这么差了，铝合金随随便便都要230W/m以上了
传导效率不单单影响制冷效果 而且传到不良立马就结霜啊
在X宝寻寻觅觅 找到这货

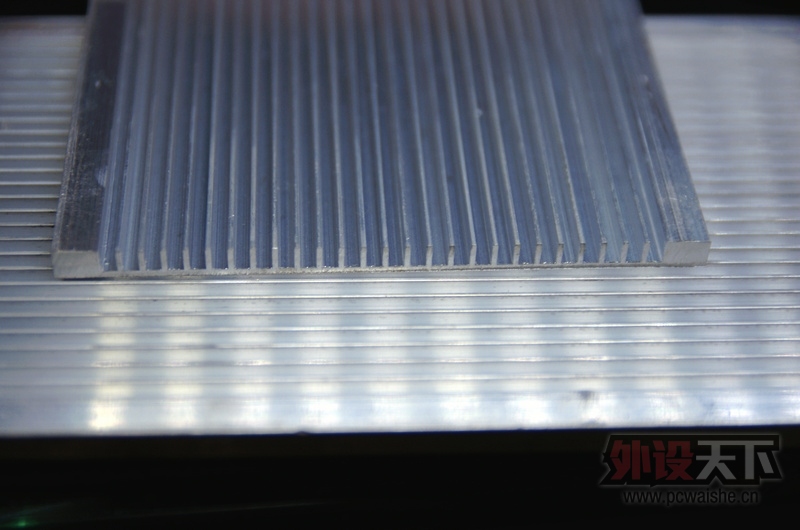

铝合金型材散热板 尺寸是120mm*7mm的
裁了内壁长宽各一块，虽然最后只用了一块
3M的导热垫8810
怕导热效果还不行，用来贴在铝板和不锈钢窝的背板之间
把铝板拧在冰窝背板上 就是制冷片的正面部分
现在测试已经OK了，那段时间最高温度是28度，所以从28度制冷到18度开始测试。
一档大约11分钟，连续24小时工作未见结霜
二档大约7分钟，连续9个小时后有轻微露水
三档大约是5分钟不到点 半小时内结霜
测试结果我还是比较满意的 至少说明一挡二挡可以连续工作
接着看看电子部分的附件

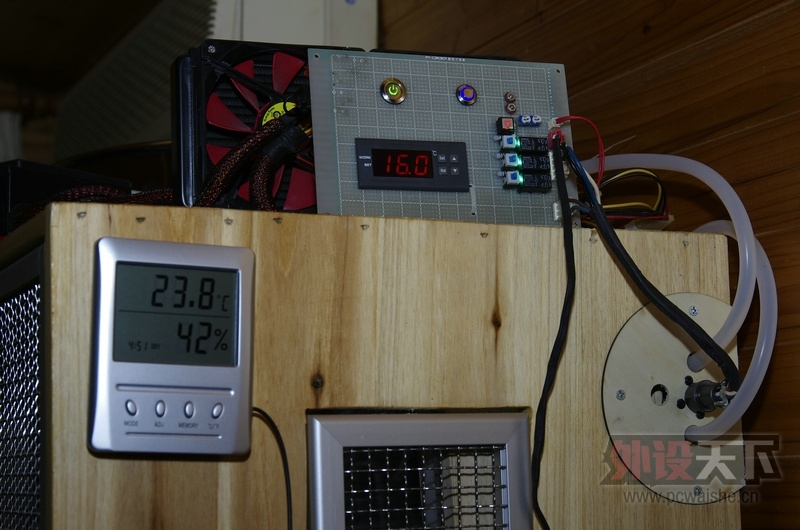

既然水冷 肯定少不了风扇和冷排的了
坑爹240冷排 压个350W不到的系统，够用了
风扇用的是TT的低端坑爹风扇 水泵也是某远返修全新就当废物利用吧
实测水温没有超过40度过 还是在很安全的范围内。
另外买了一个温湿度计
用
耳机延长线改了下传感器线分离 愿意是打算把传感器装在冰窝的背后 最终找到了更好的地方放置
电子部分 差不多就到这里了
其实还有个照明灯和温度传感器的放置，这就放到下个部分 木头主体部分一起来说了
木质框架部分
关于之前那个自己做的Beta版柜笼出现的问题，导致最终被废弃
总结了如下问题：
1.选材不对，用的1.2的杉木指接板 有胶水味道 阳光下晒了2天竟然有裂缝额
2.宽度60CM，扣掉笼门和背板 放下直径35CM的跑轮两边缝隙太小易卡住有隐患。
3.要放下跑轮，这80CM*60CM*120CM的空间太紧张了。
4.底部抽屉，本身设计是存放他的专属食物和用品的。这样没地网的打扫实在是不方便。而且容易产生积尿问题。
5.自己的工具不足，无法给侧面开大气窗。圆孔+风扇问题太多。
6.高度太矮，我184的个头，天天蹲着跟灰灰玩，累啊～
既然有问题，那就必须要改了。重新设计找了个家具厂做的
结果还是被坑了额

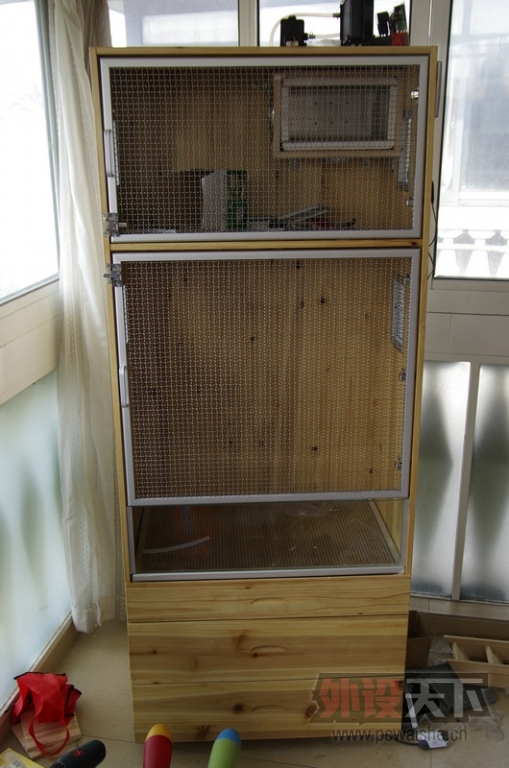

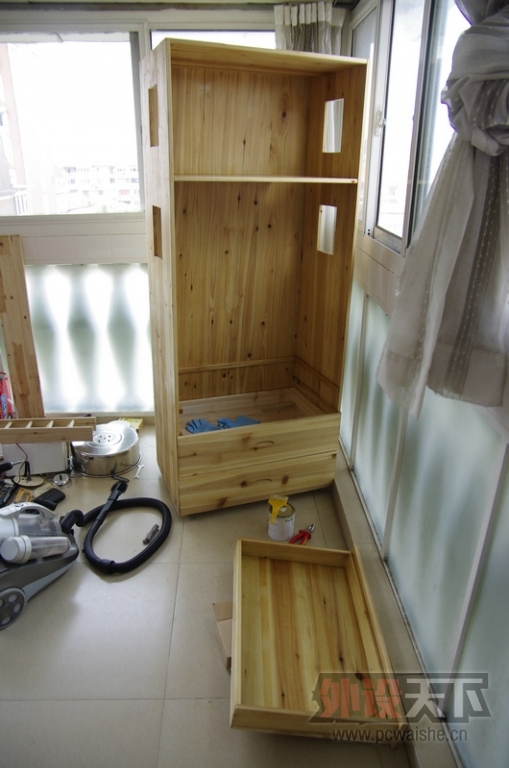

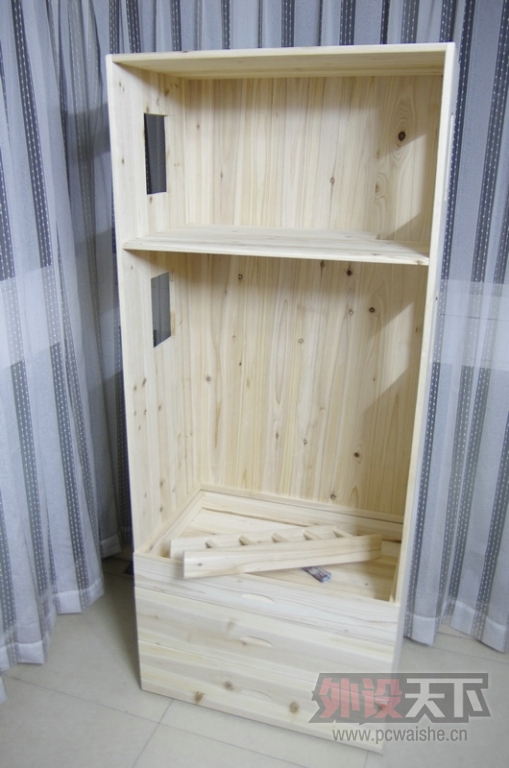

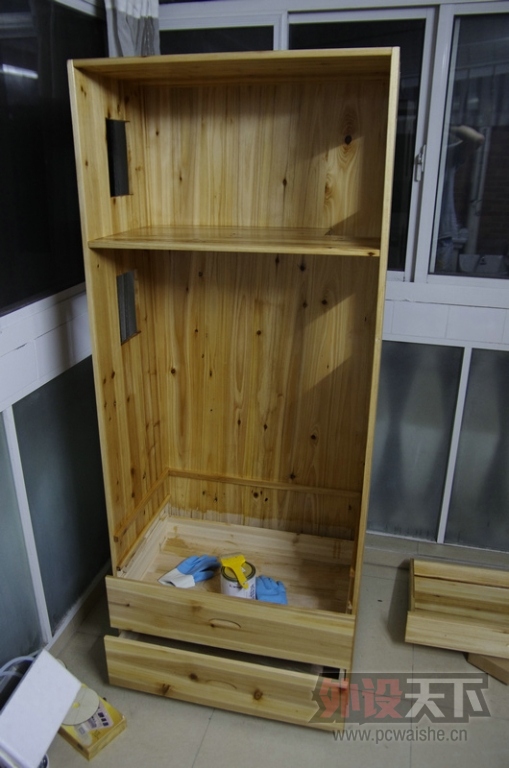

来的时候，是这个样子的
整体看着还凑合是把～好吧我一开始也是这么觉得的

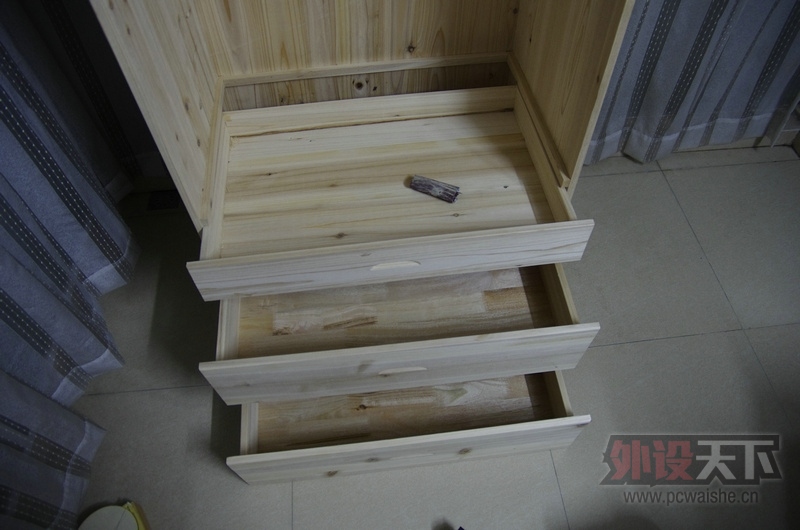

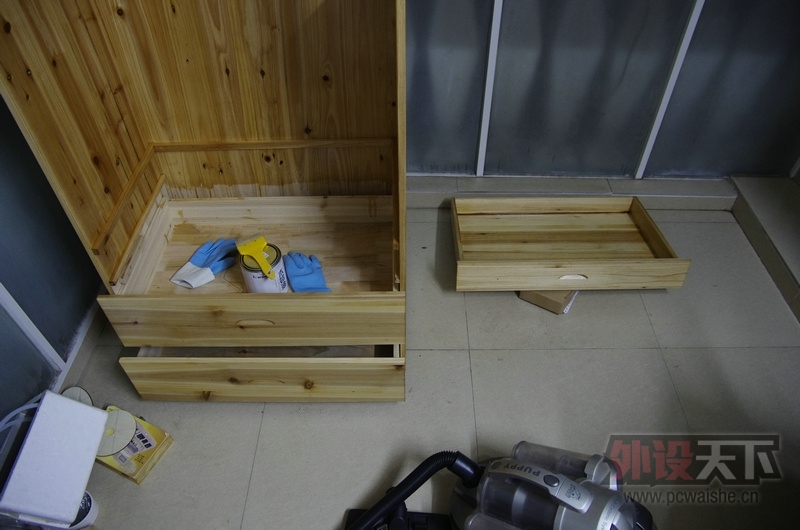

第一个抽屉是用来做地网抽屉清洁用的，下面两个抽屉是用来存放吃的和用的东西的
这第一个抽屉的门板做的太低了额，这下文详解把～

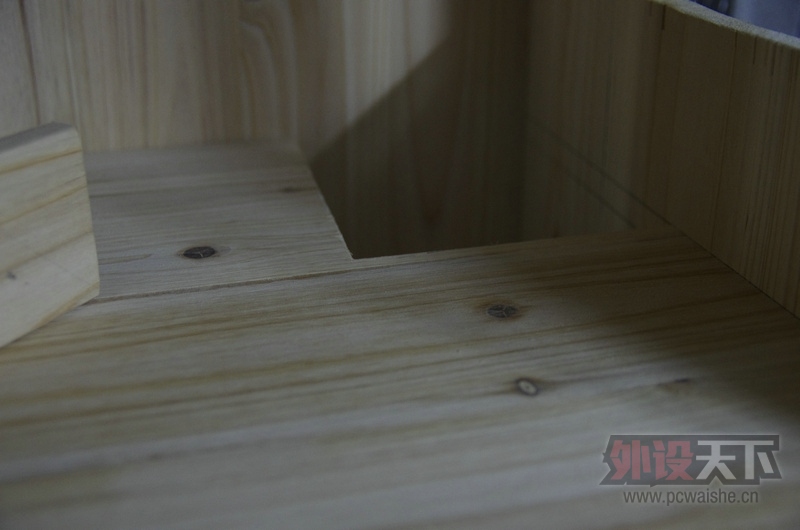

这中间上下层区域的隔板开孔 长和宽的尺寸搞错了额。
其实 看到这里，如果不是由于时间的问题，我肯定就让家具厂重新弄回去返工了额～
记得我废弃那Beta版的时候 就说了，方形开孔设备不足，开不好

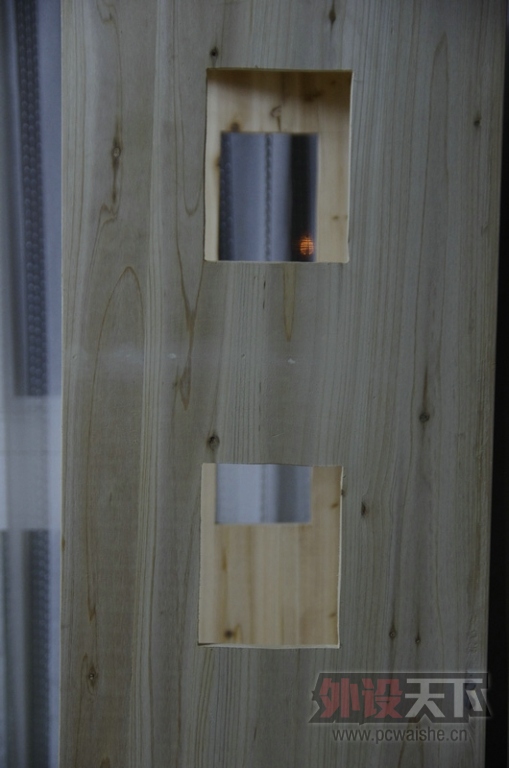

我X，这开口能再狗啃一些嘛?尺寸也有误差唉......

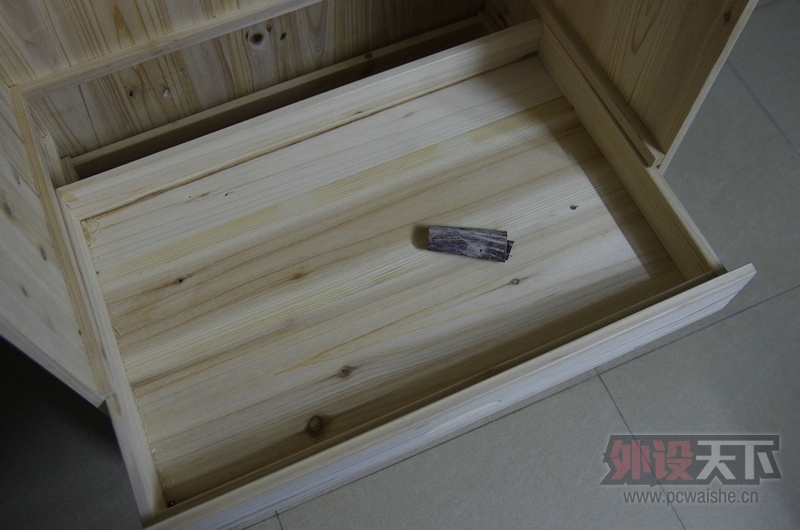

拉开第一个抽屉 直接看到第二个抽屉
我去，我设计图上中间的隔板呢......
唉～到了这里，其实我已经知道了，不用一两年时间，我估计又要重新做一个木主体部分了额。
暂时，就先凑合用把。
虽然我家灰灰会用厕所 不过偶尔还是会发疯的，所以木材渗尿导致味道的问题，不能不防的。
我的方案是木蜡油～这个有兴趣的可以自行百度，低毒性，蜡基，防水啊～
第一遍只刷了关键部位，晾干24小时后打磨一次
打磨的时候 砂纸从粗到细
第二遍也是关键部分加强
第二遍也是晾干24小时之后打磨一次
第三遍把全部整个柜子都刷了一次

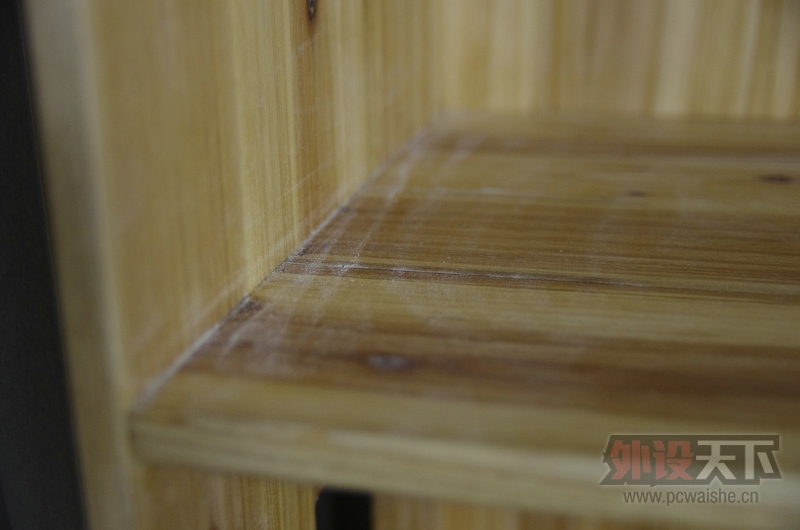

干了之后 看看效果还不错哦～
镜面效果是不可能的啦，不过至少看着很比较舒服了。
木蜡油不错，我买的是105元900ml，刷一个柜子正好差不多～
木蜡油干了之后，基本没味道。吹2天，基本就剩下木头味道了。
因为啮齿类动物，都有啃咬磨牙的习惯，所以这防护工作必不可少啊

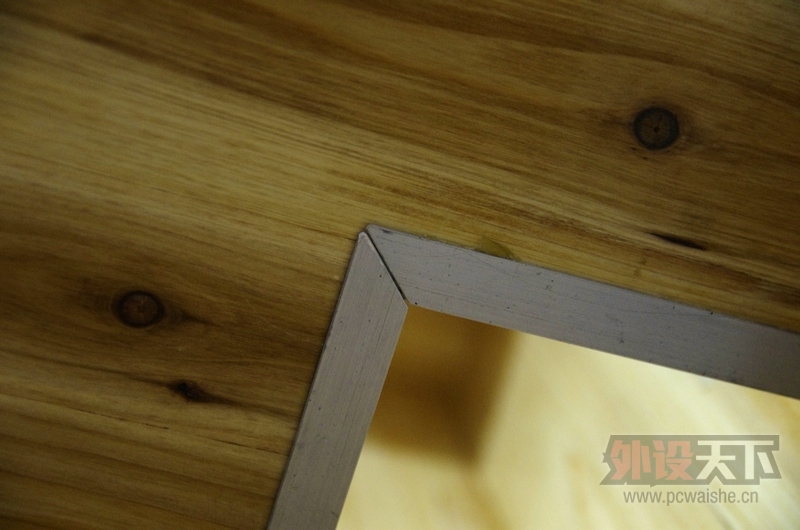

上下层分隔隔板开孔处包边
型材X宝，手工打磨（只能说凑合额......）
千万不要有毛边就行～割伤神马的最麻烦了～

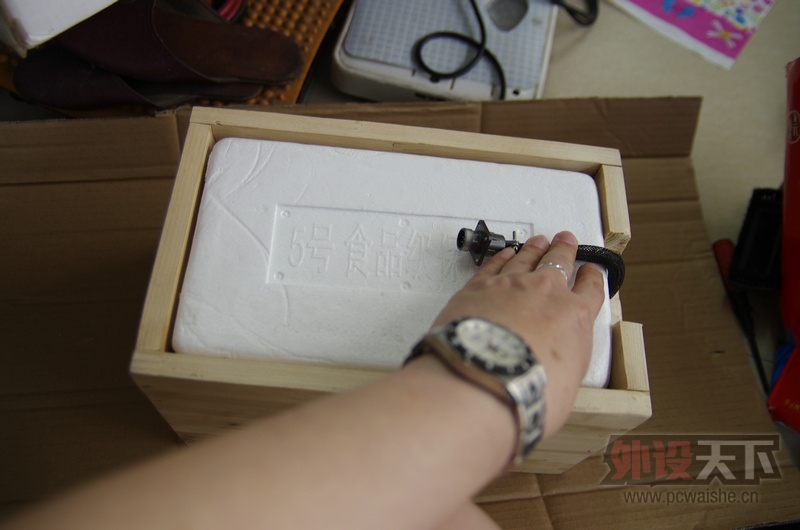

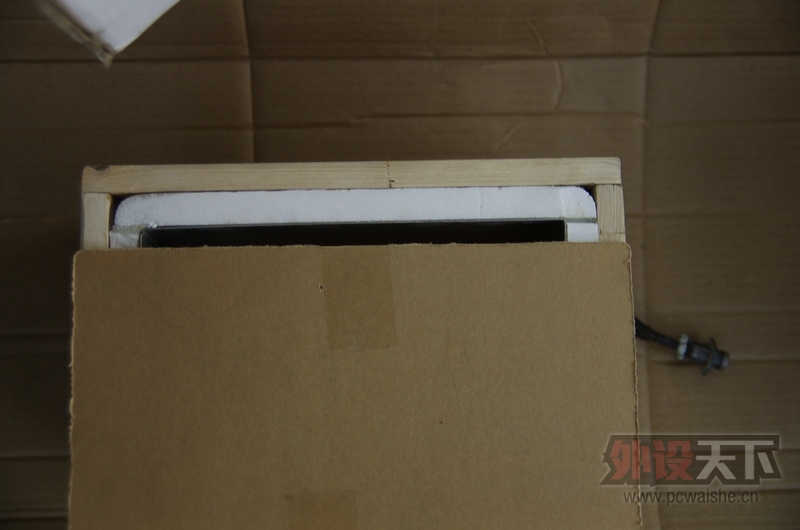

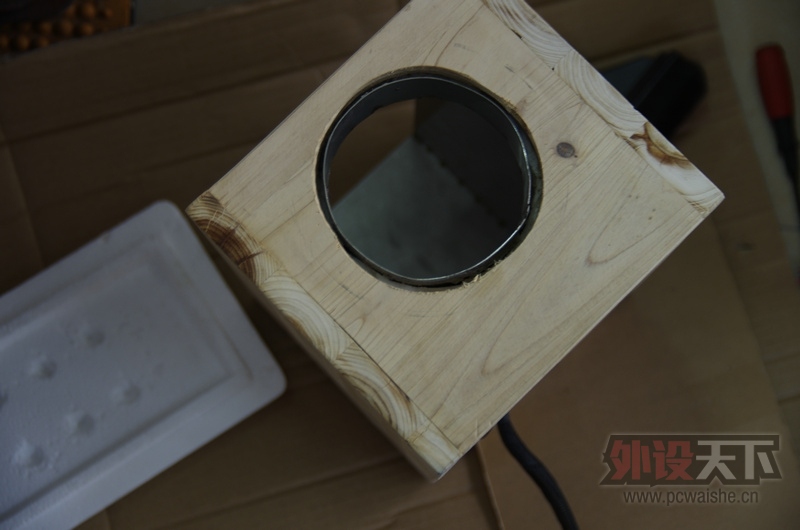

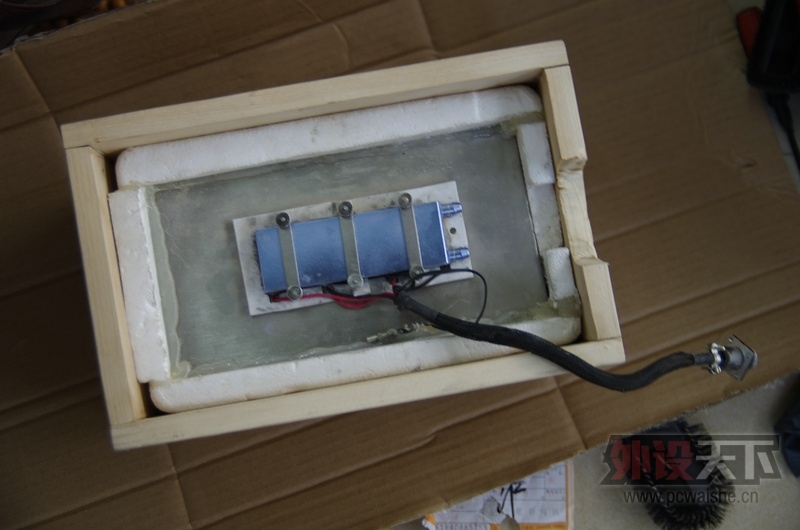

在冰窝的泡沫隔热层外面包上木板
尽量贴合 略压紧的过盈配合
开孔神马的 别吐槽难看哇～因为没有11.5的开孔器啊～
还好我有买金刚罩啦
不然这被坑了就更难看了
先把主体上的孔开好
标准尺寸了 好像记得是6CM的

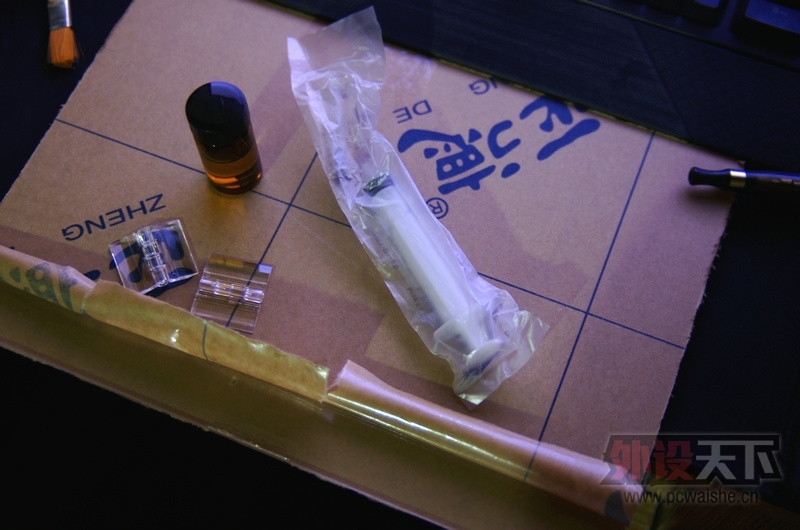

亚克力尺寸，是跟那泡沫盒一起，在最初的时候订的，都忘记啥尺寸了额
找出来比较下，刚刚好，看来就算是我这食堂大娘教的数学，也木有算错额～～

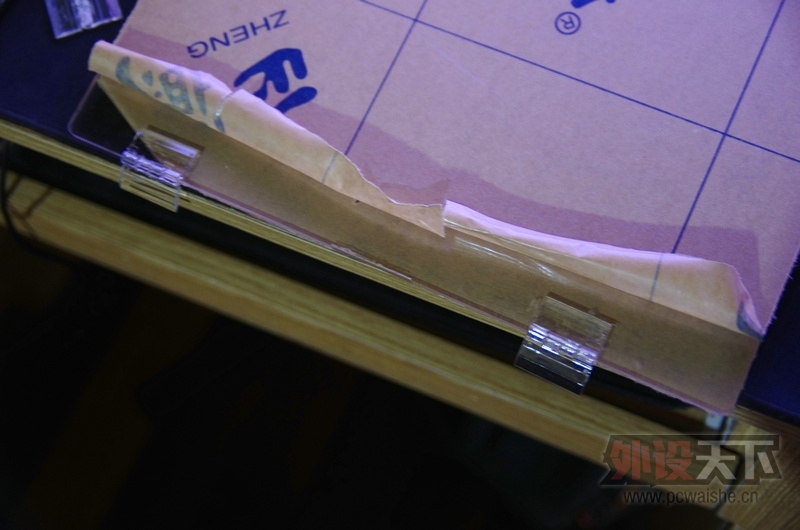

把一起买的铰链给用亚克力专用胶给粘上
这千万小心，宁可慢一点。胶水打多了 别提多难看了。

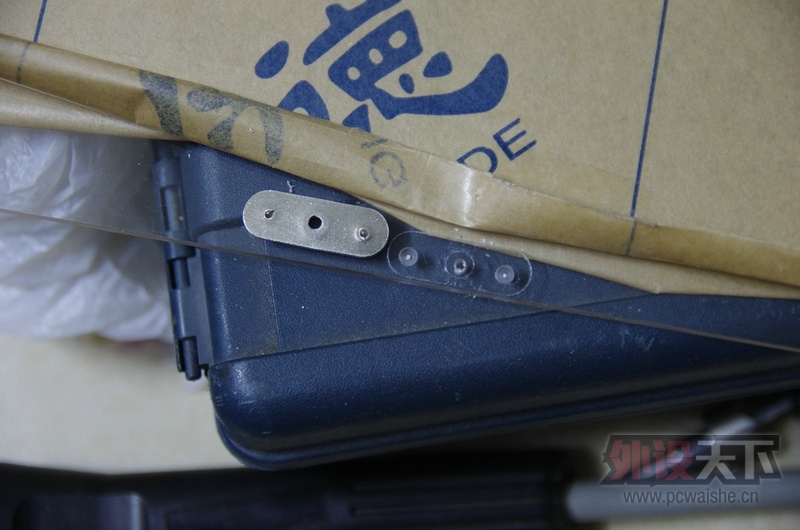

把磁吸锁的部分，按照位置开好孔
把冰窝的管子插好，冰窝装上
把底部的磁吸锁也装好
看看我的设想，开关方便 顶部锁住方便打扫
可惜装好门之后，果断又乌龙了～还是下文详解把
下层灯光的安装

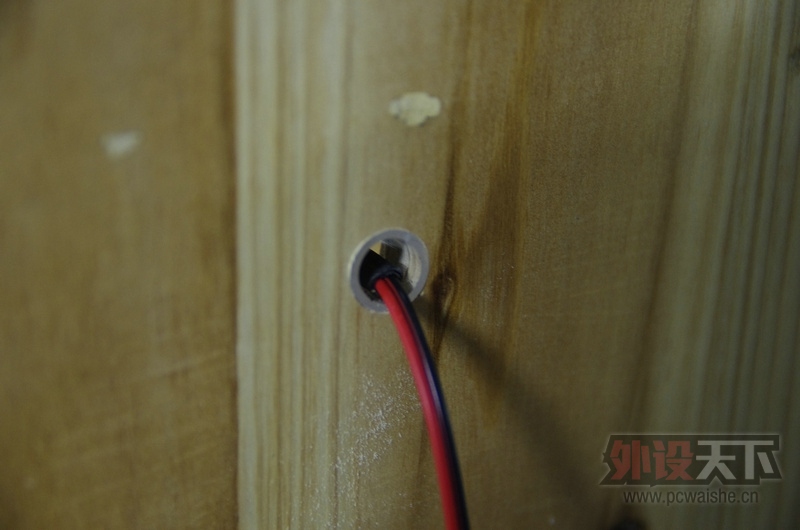

直接钻孔上亚克力管子 内径10mm外径14mm
顶部固定好
赛一根灯带 一个温湿度传感器
这边要说道亚克力啃咬的问题～我安装的部位，根据我的跳板配置，正好是一个真空地带，理论上是怎么样也够不着的。

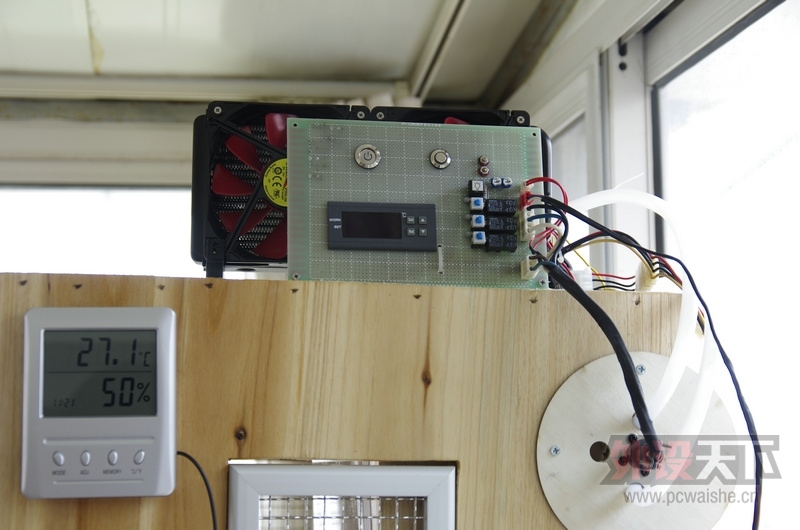

把电子部分安装到位
好吧 我承认，这个有点偷工减料～反正都是接插件，只是一块遮羞布而已，不行到时候再换吧～这图拍的顺序 有一点点错 反正意思一样

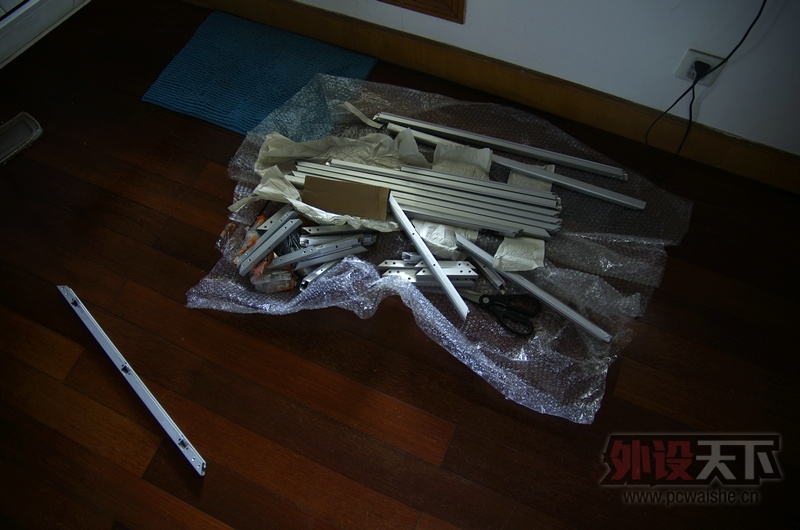

定做的笼子门也到了笼子门的
大概量了一下，算是现在最靠谱的一家了

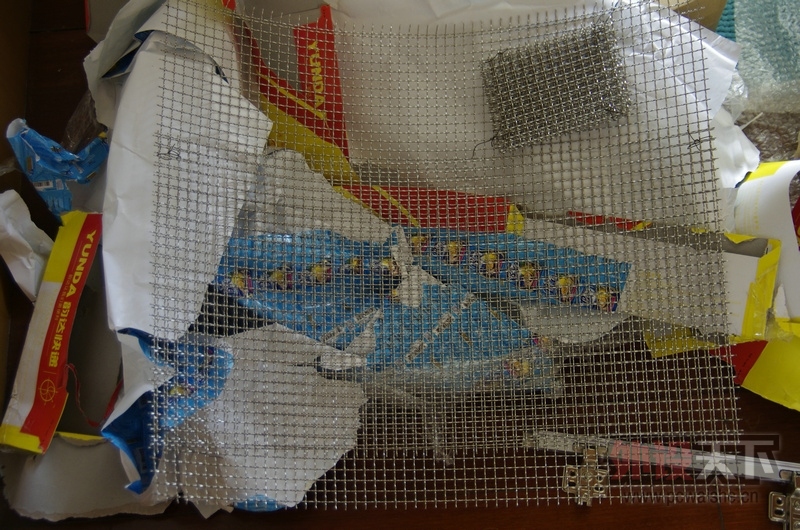

网也到了
304不锈钢 1.5mm粗 2目（1CM）孔扎花网
这网 尺寸裁剪的别提有多坑了额～下文详细说明

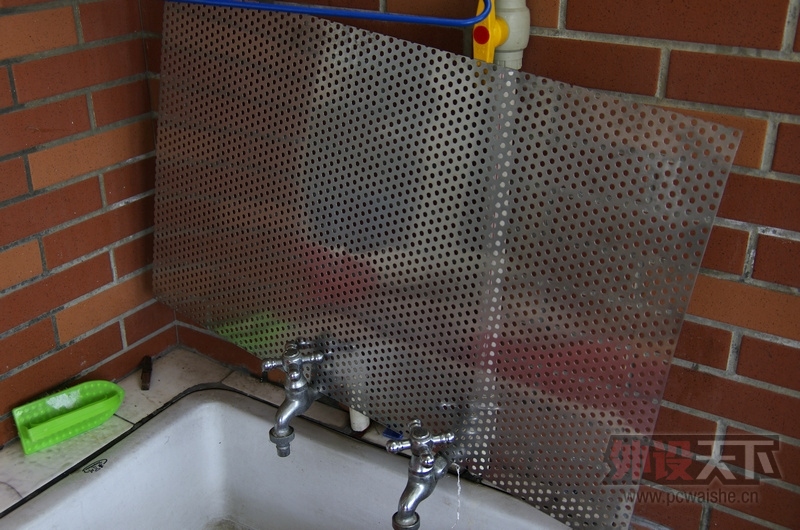

冲孔板地网也到了
304不锈钢 0.5mm厚 5mm孔
其实因为都不坑接小单的定做，所以买的能切割卖的成品
按照我的意思 应该上1mm厚椭圆等腰孔才对的 可惜实在买不到
这因为冲孔工艺 需要先上油，所以清洗的时候 别提多费劲了
洗的手上几个口子额～
关于组装 就不对费口舌了～
都是套件 基本没什么难度
其实这话说早了
装好地网的确是很快～因为地网的冲孔板尺寸裁切非常的到位
装起来基本没费多大功夫
但是在和网门 尺寸偏大，2扇门整整装了5个小时
是一个一个用剪线钳剪得～这可是1.5mm的304不锈钢啊我去
两扇门剪完 直接导致晚上连筷子都拿不起来
卖家说尺寸是对的，我说你一卷的网 你有没有铺平了再量尺寸～
之前说了那么多次 宁小勿大～不知道都忘哪里去了～
搞得卖家都不好意思了，直接给我补发了一把剪线钳额......说多了都是泪啊

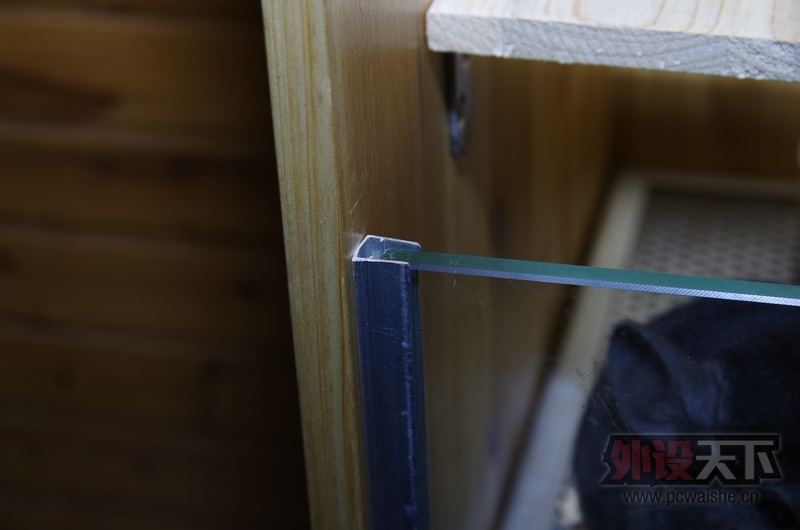

玻璃的导槽，先用锉刀修了下，保证无毛边。

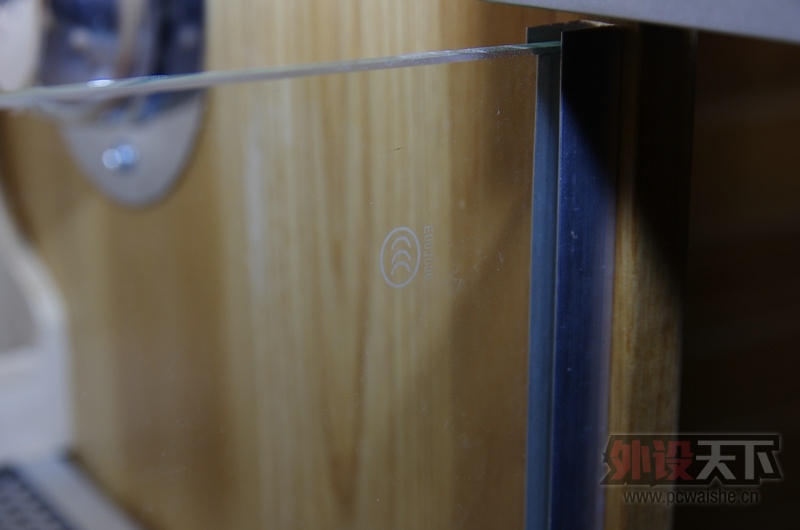

玻璃是在建材城打算划一块的，正好找到一块20CM*71CM*8mm的钢化玻璃 还是3C认真的额～虽然略短了0.5CM 不过导槽宽容度够～凑合了毕竟是钢化的比普通玻璃强吧～
装铰链 我一个人实在是没法边装变拍照
这个过程只能自行脑补了
铰链的调节，其实搞清楚三个数值分别是哪三个螺丝的话 就很简单的了～

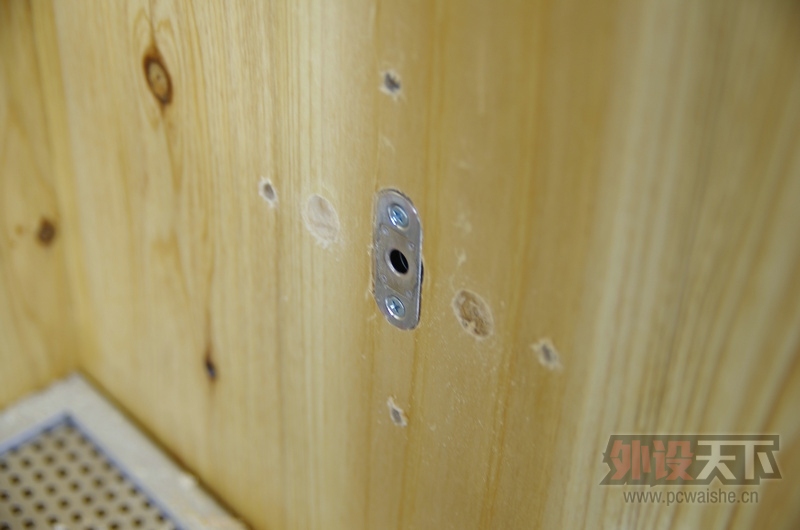

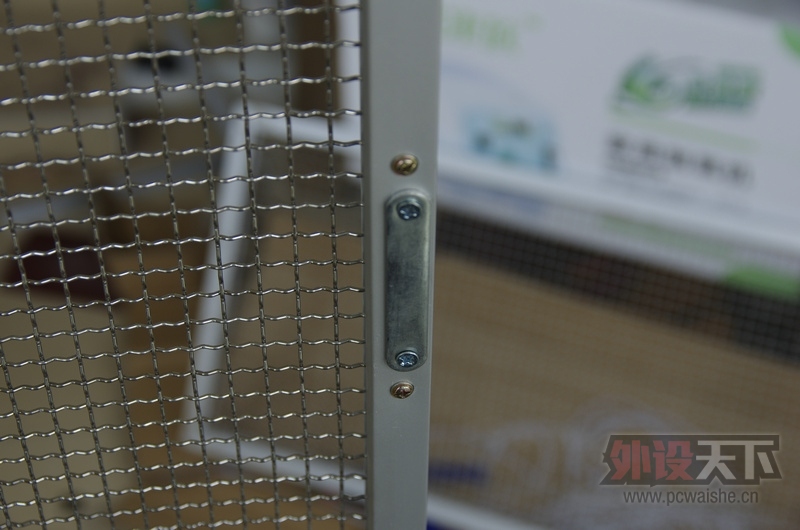

门吸难度也不大
门吸上的螺丝都是腰孔，长条形的，可调节位置
只要钻孔位置别打偏就行了
两扇门都完成了
终于有个大致的形状了～记得装插销锁啊～龙猫的后腿是非常有力的哦

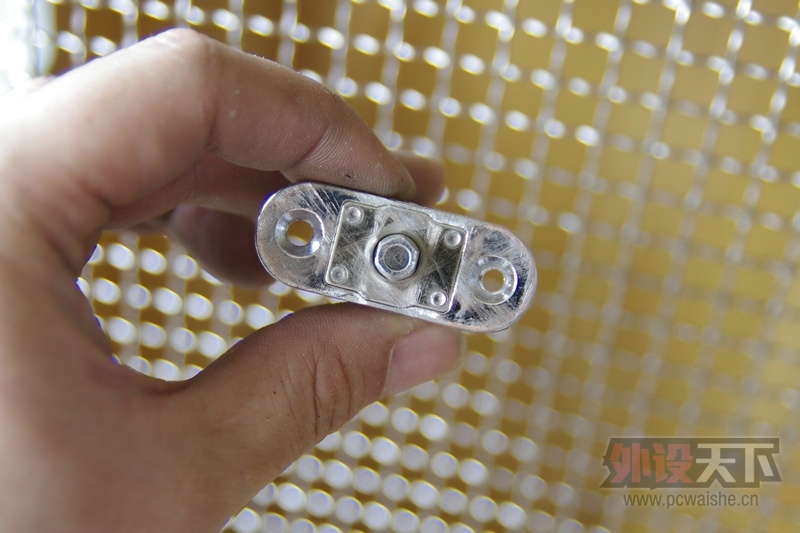

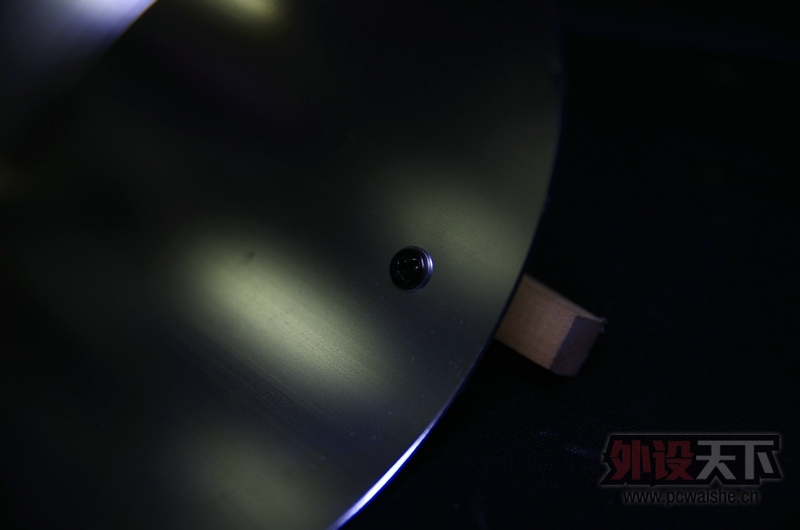

跑轮锁，先把说舌打磨陈6mm内六角
