本帖最后由 wlandytex 于 2014-7-4 08:07 编辑

       在这里提前感谢坛友@branhill 提供鼠标支持。之前开贴有几个人朋友找我说免费给换微动,后来没下文了,只有branhill一只联系我,既然答应人家就帮人家弄好,更换微动是免费的,但是来回路费要自理。这哥们一次给我邮寄过来2个鼠标,一个是罗技G700,还有就是这个罗技小革命。因为时间关系就先给小革命更换了微动,顺便做了这个教程。废话不都说,上图。

罗技 VX Revolution无线鼠标拆解及换微动(献给爱折腾的你)

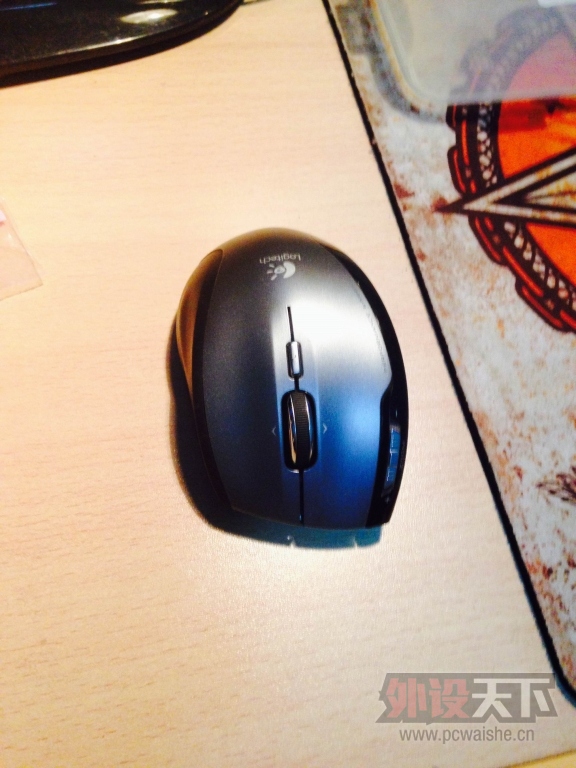

来张鼠标的特写。

罗技 VX Revolution无线鼠标拆解及换微动(献给爱折腾的你)

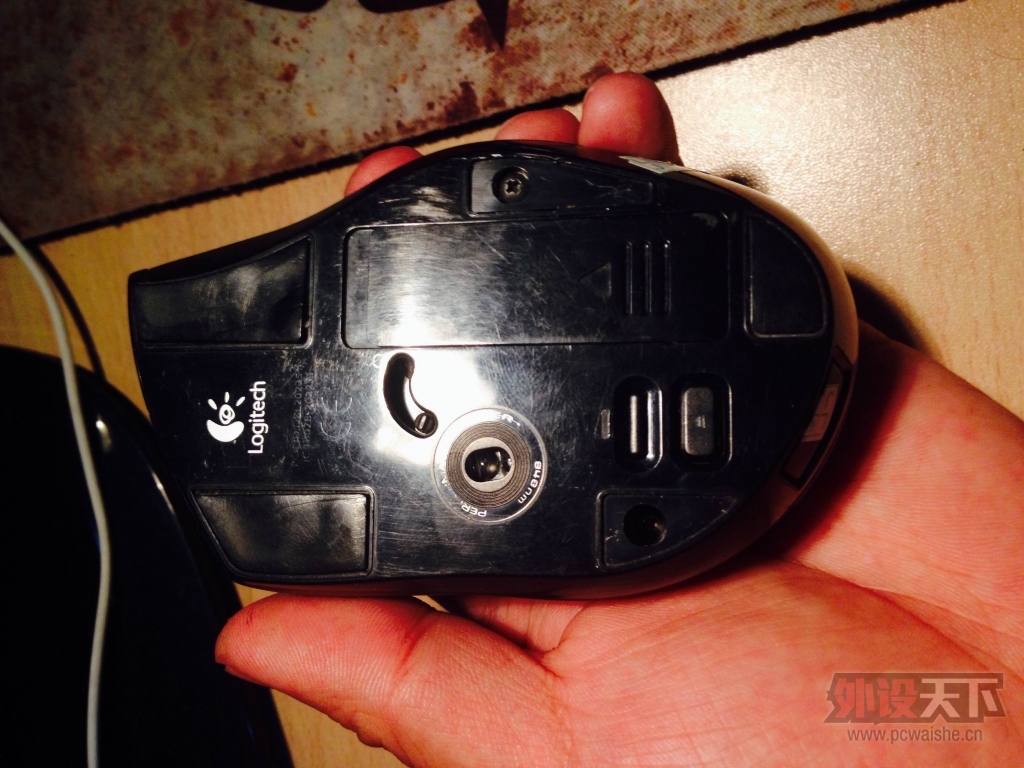

鼠标邮寄过来的时候就少了两处脚贴,另外三处脚贴也不平整,之前肯定是自己拆过了。

罗技 VX Revolution无线鼠标拆解及换微动(献给爱折腾的你)

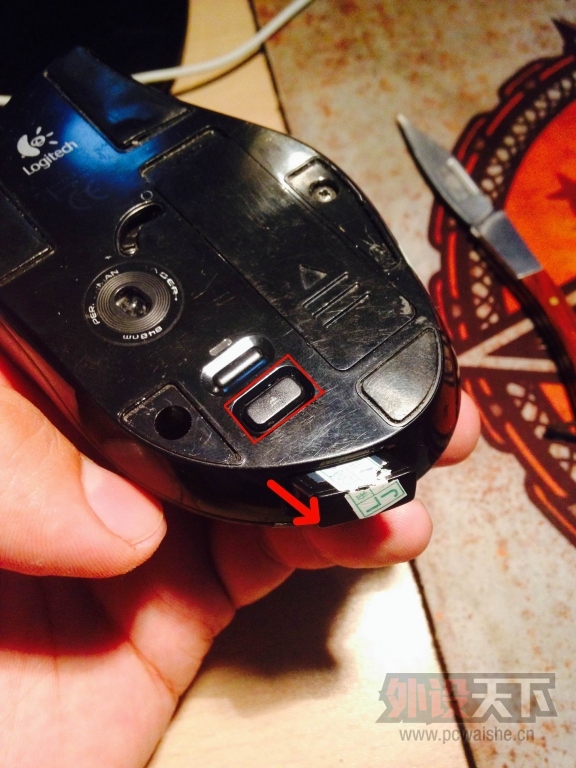

看方块位置,是鼠标接收器仓的开关,按一下,接收器就从舱里弹出来了,话说这个仓设计的真是很贴心。

罗技 VX Revolution无线鼠标拆解及换微动(献给爱折腾的你)

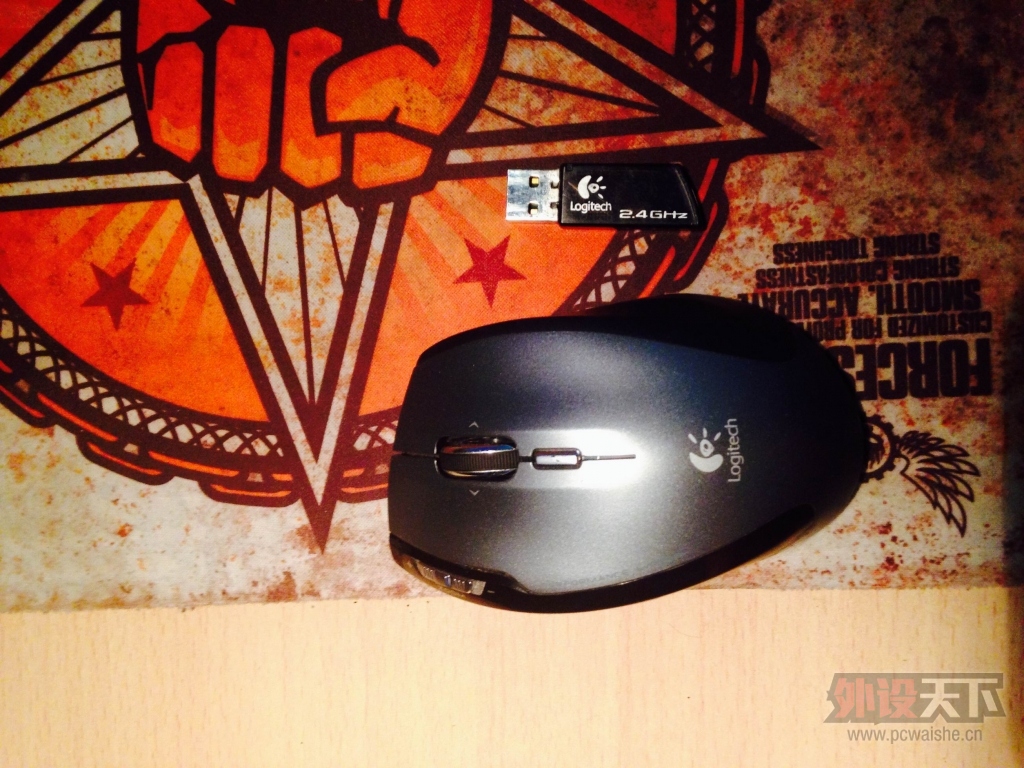

看接收器的大小就知道这鼠标真是有些年头了。

罗技 VX Revolution无线鼠标拆解及换微动(献给爱折腾的你)

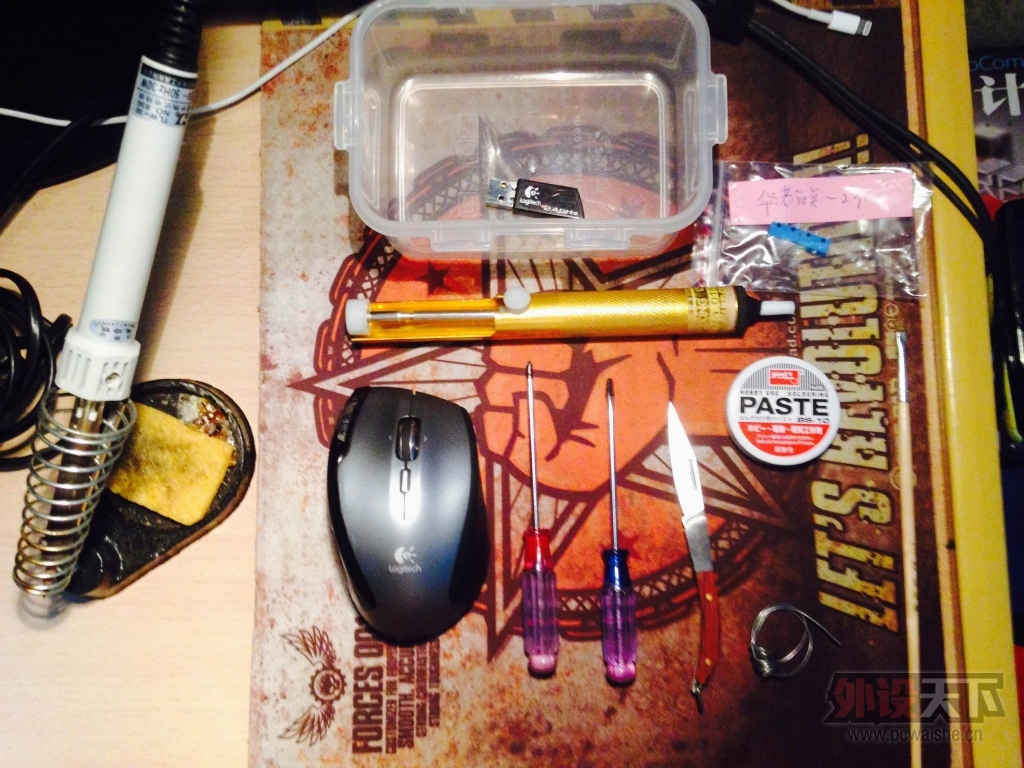

来张工具全家福,烙铁,烙铁架子及高温海绵,吸锡器,小十字和一字螺丝刀,小刀,焊锡丝,日本进口助焊膏,上助焊膏的画笔,塑料袋里是要更换的微动,还有零件收纳盒(拆解小东西必备,防止小螺丝,小配件丢失)。

罗技 VX Revolution无线鼠标拆解及换微动(献给爱折腾的你)

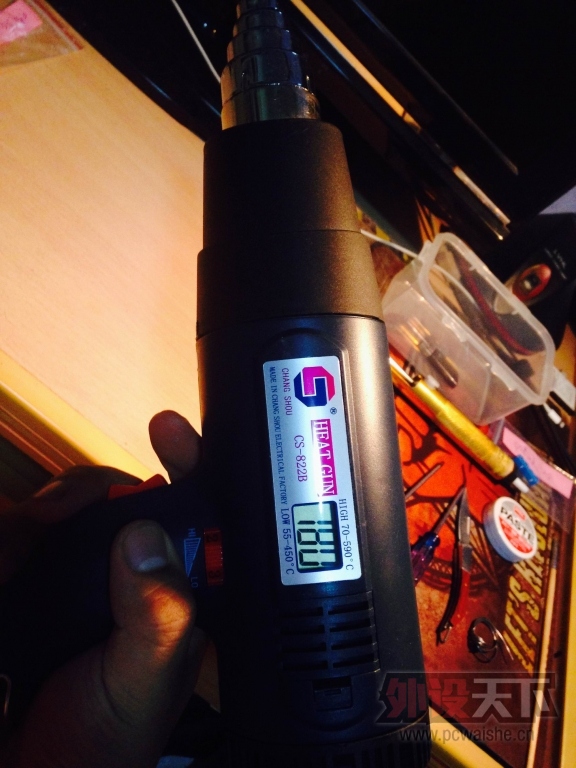

还是先上热风枪把脚贴吹热,然后用小刀慢慢翘起来。

罗技 VX Revolution无线鼠标拆解及换微动(献给爱折腾的你)

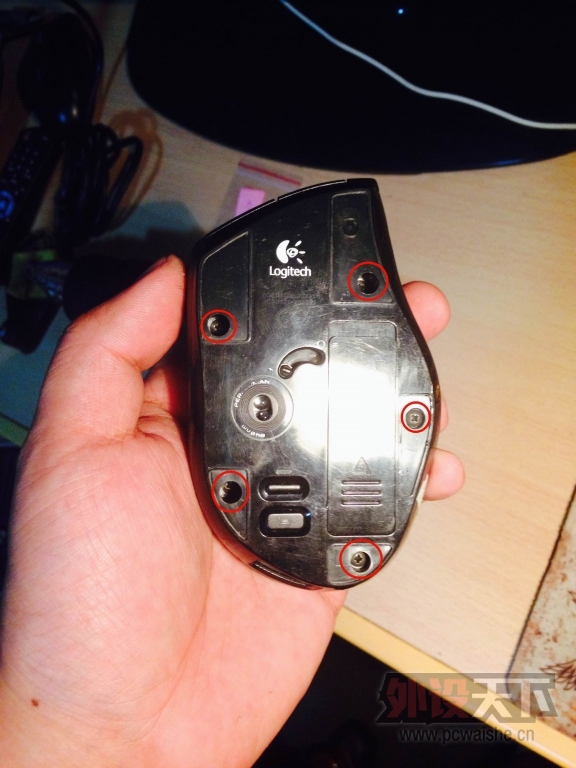

鼠标底部有5颗螺丝,这里都用红圈标记出来了。都拆下鼠标就能打开。

罗技 VX Revolution无线鼠标拆解及换微动(献给爱折腾的你)

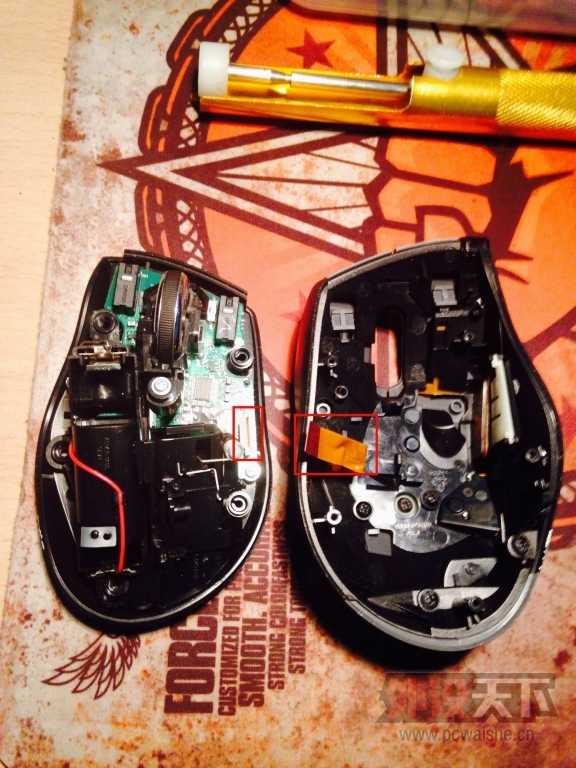

这里注意,打开鼠标排线是链接在主板上的,这里需要把排线拔出来。

罗技 VX Revolution无线鼠标拆解及换微动(献给爱折腾的你)

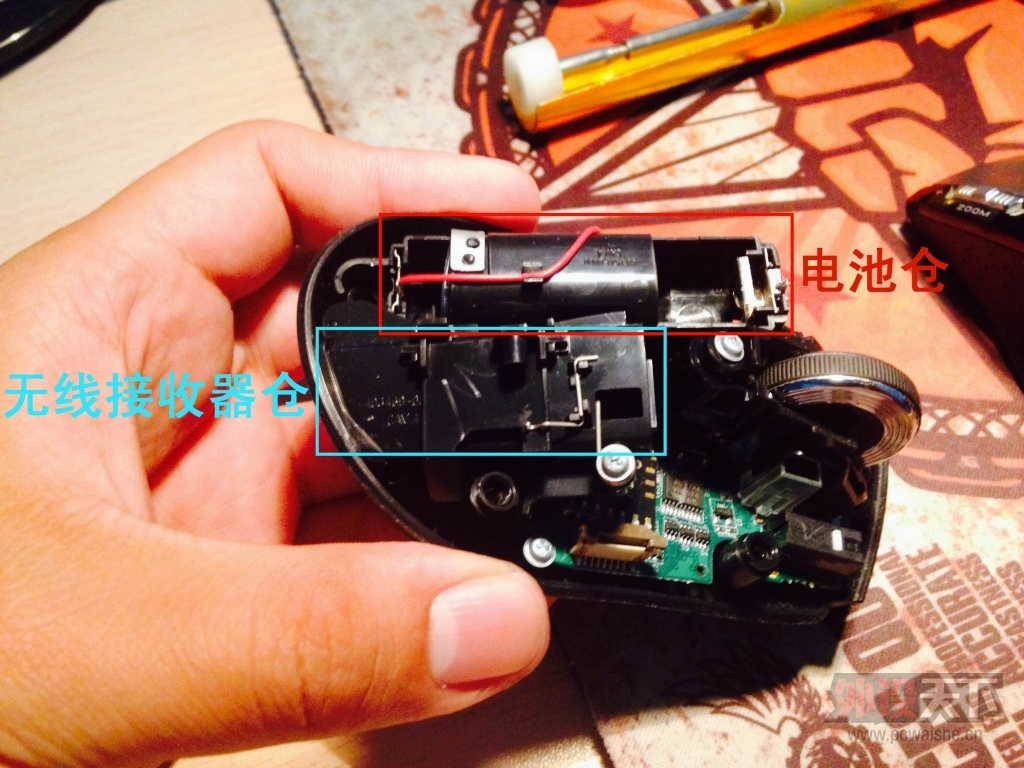

这里可以看到接下来要拆卸的两部分,一部分是电池仓,另一部分是无线接收器仓。

罗技 VX Revolution无线鼠标拆解及换微动(献给爱折腾的你)

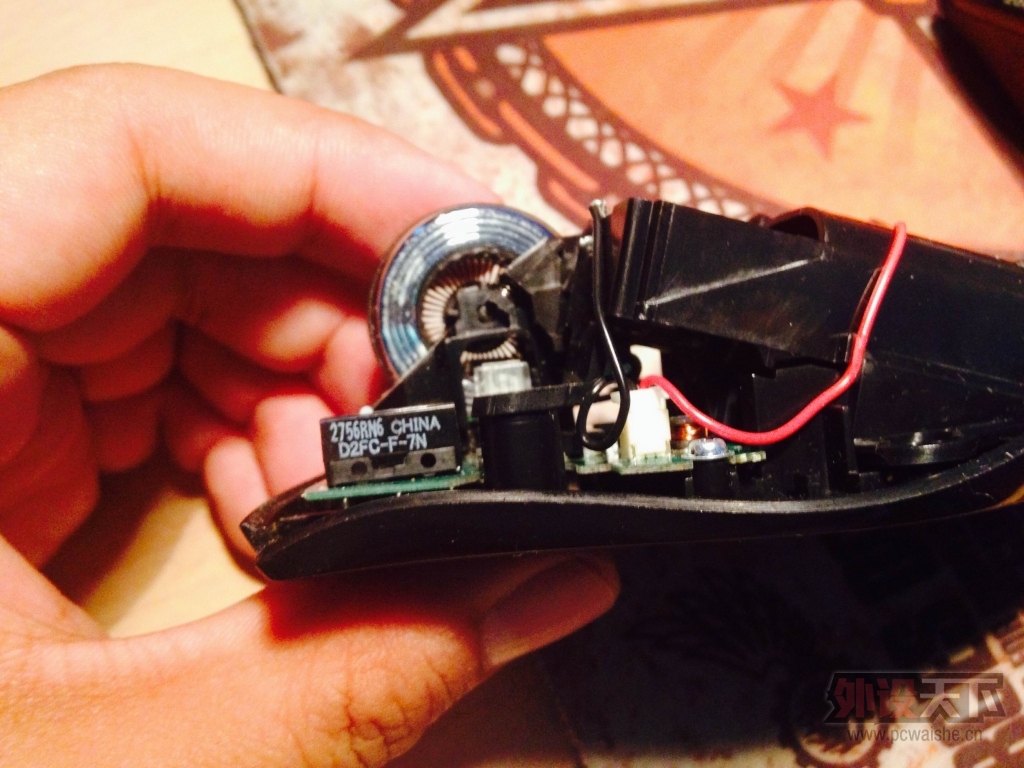

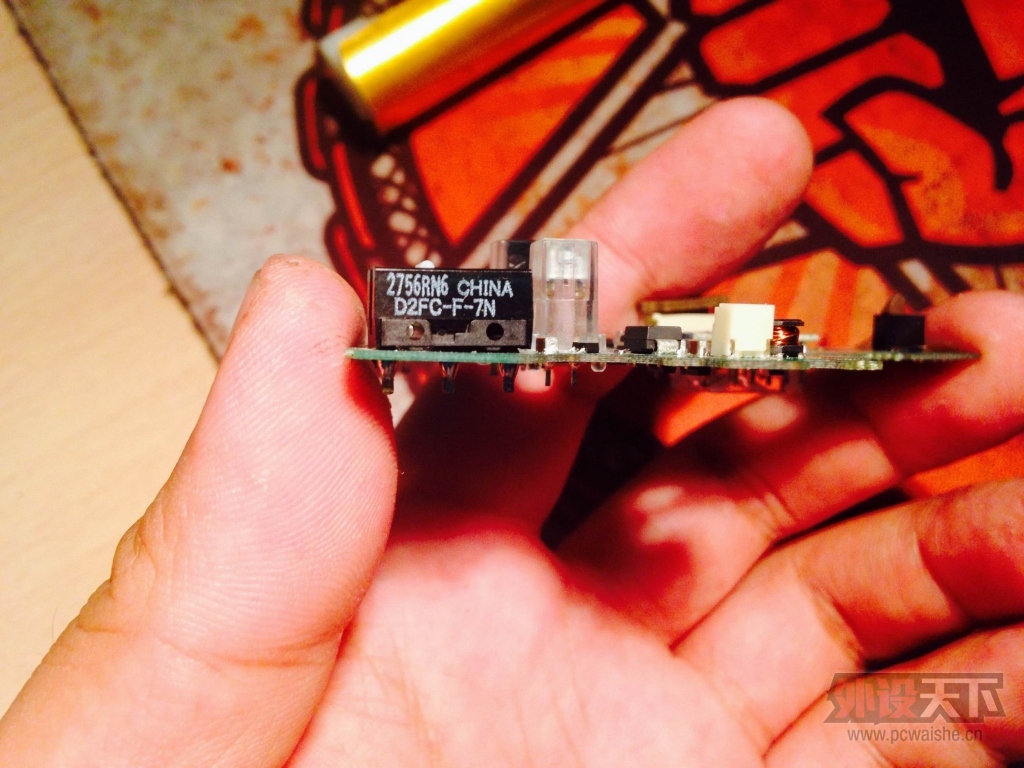

侧面特写可以看到微动。

罗技 VX Revolution无线鼠标拆解及换微动(献给爱折腾的你)

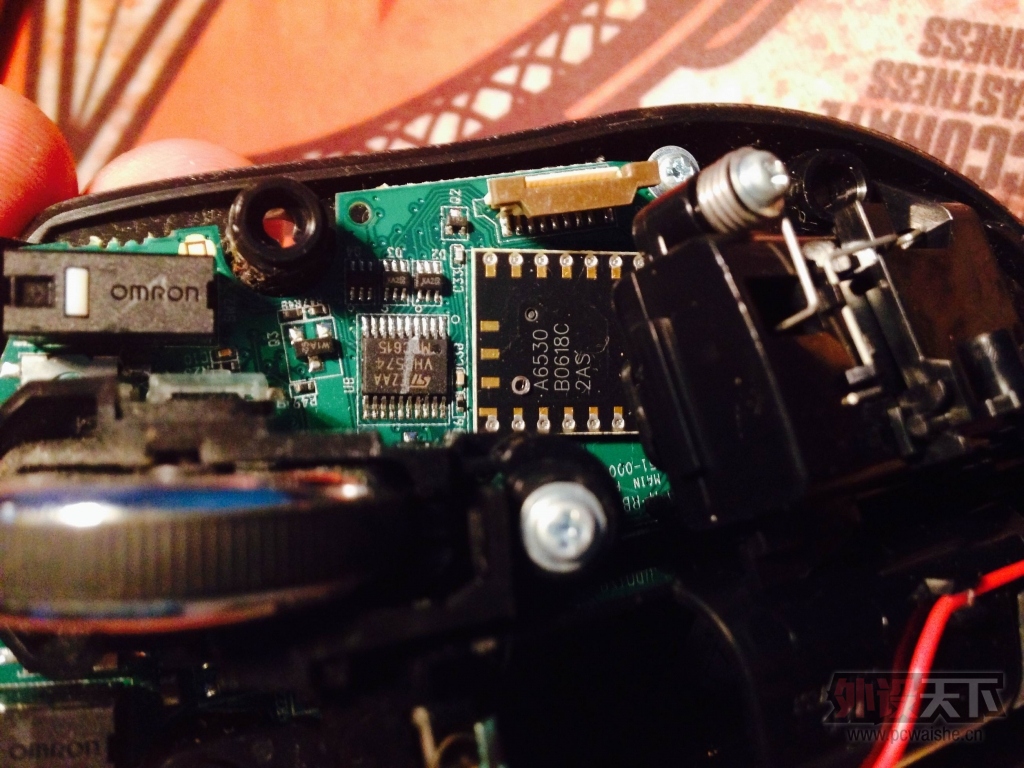

激光传感器芯片特写。

罗技 VX Revolution无线鼠标拆解及换微动(献给爱折腾的你)

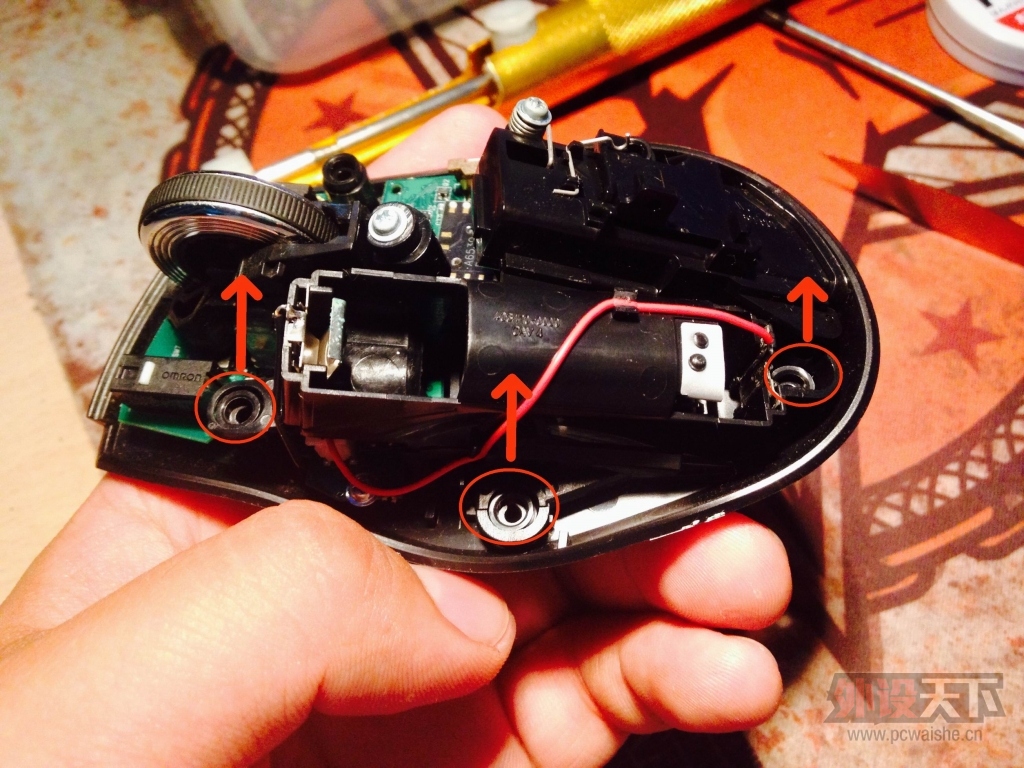

拆卸电池仓,圆圈标记的3个位置是电池仓固定的塑料圈,塑料圈是套在底盘的三个螺丝柱上的,这里只要轻轻向上抬起就能取下电池仓。

罗技 VX Revolution无线鼠标拆解及换微动(献给爱折腾的你)

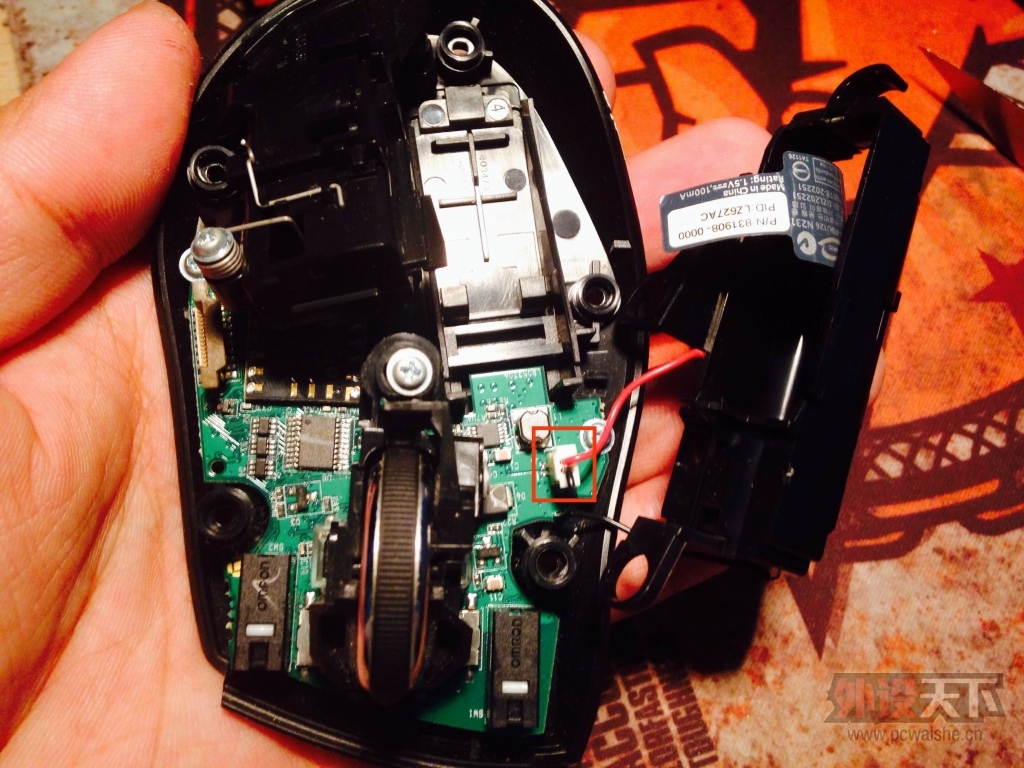

这里注意,电池仓和主板之间有个链接的线槽,将插线拔出就能彻底分离电池仓了。

罗技 VX Revolution无线鼠标拆解及换微动(献给爱折腾的你)

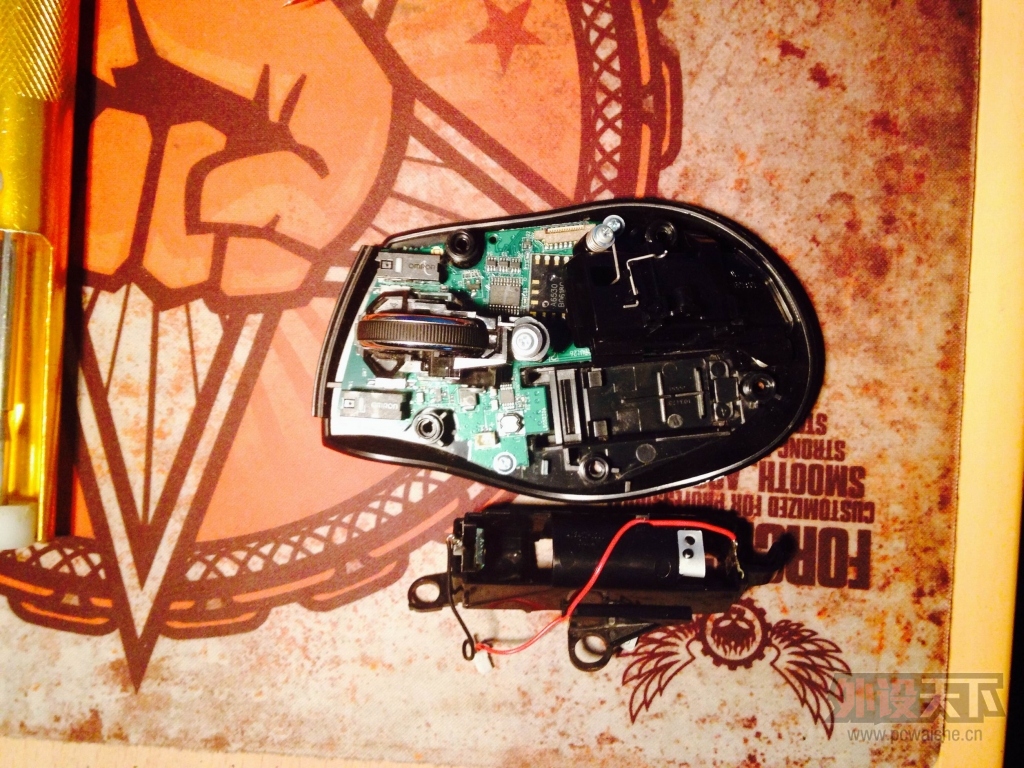

电池仓分离的特写。

罗技 VX Revolution无线鼠标拆解及换微动(献给爱折腾的你)

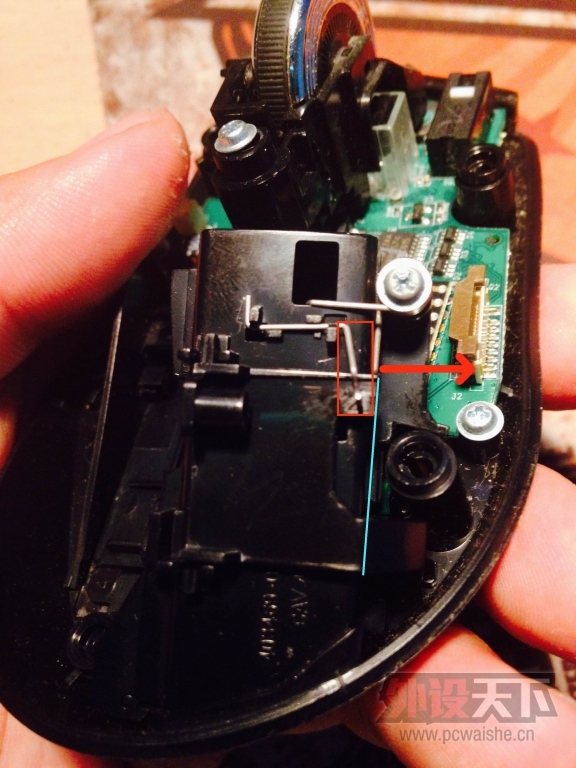

接下来拆解接收器仓,这里会有些小技巧,红色方框位置有个钢丝卡子,卡子下面压着一个可以垂直打开的塑料片,沿着箭头方向将钢丝将右侧掰,直到超过蓝色线标记的位置。这是钢丝会卡到塑料片的下方,见下图。

罗技 VX Revolution无线鼠标拆解及换微动(献给爱折腾的你)

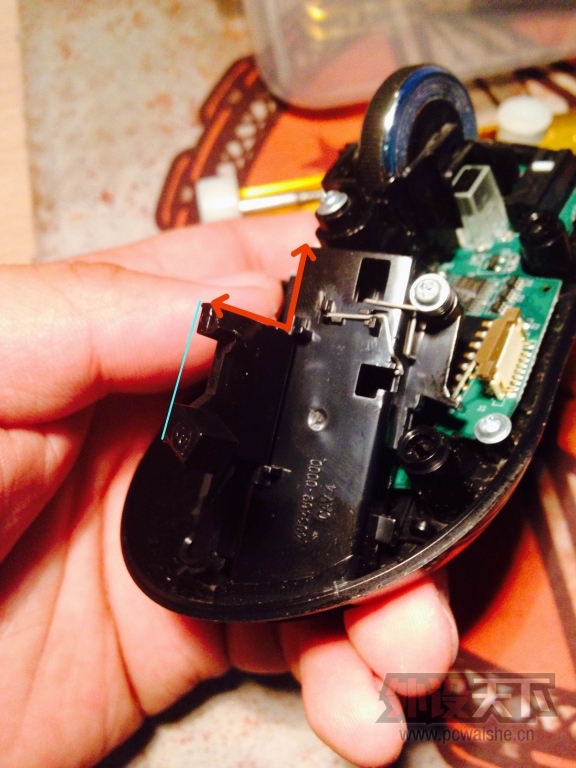

塑料片类似合页,可以打开垂直90度。在这里可以注意下钢丝的位置。然后我们就可以轻松取下接收器仓了。

罗技 VX Revolution无线鼠标拆解及换微动(献给爱折腾的你)

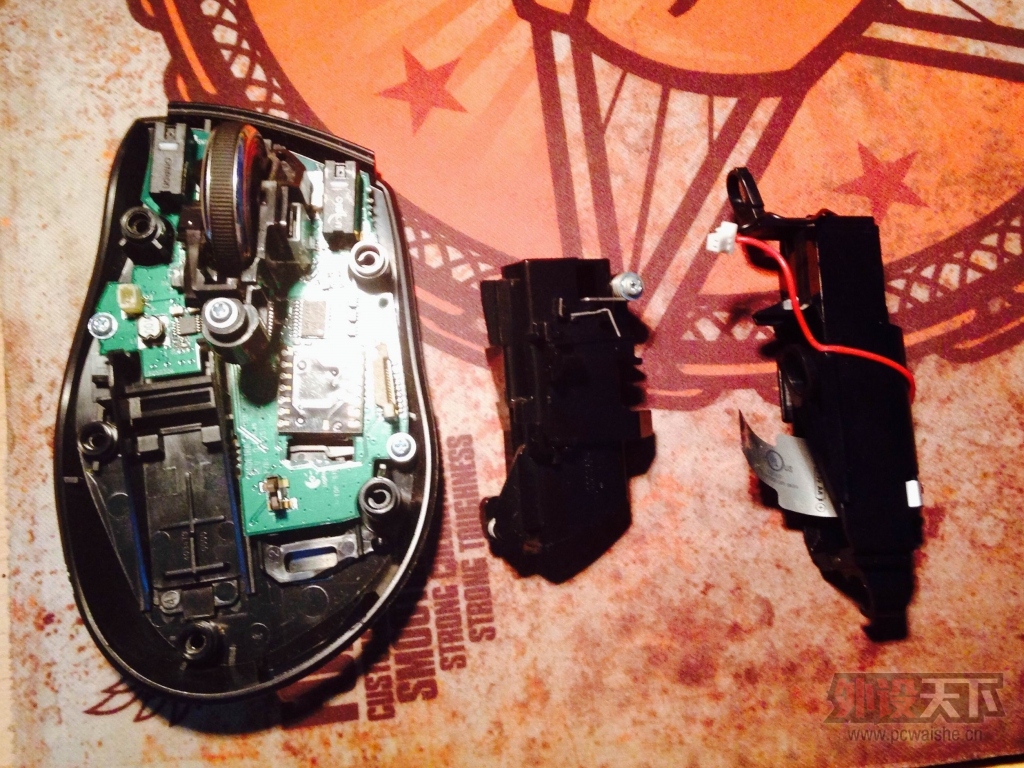

来个3部分的特写。

罗技 VX Revolution无线鼠标拆解及换微动(献给爱折腾的你)

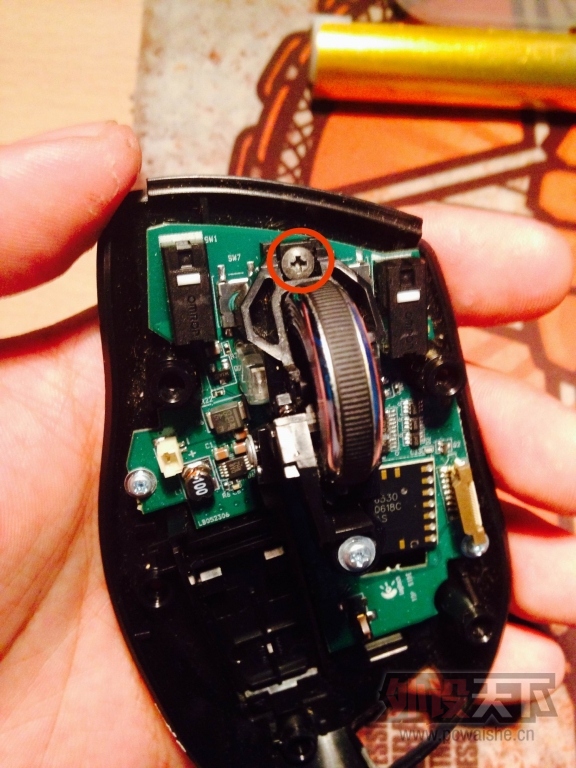

之后我们该拆滚轮了,罗技的滚轮一般都是模块化设计,拆下滚轮正前方的一颗螺丝,滚轮就能取下来。

罗技 VX Revolution无线鼠标拆解及换微动(献给爱折腾的你)

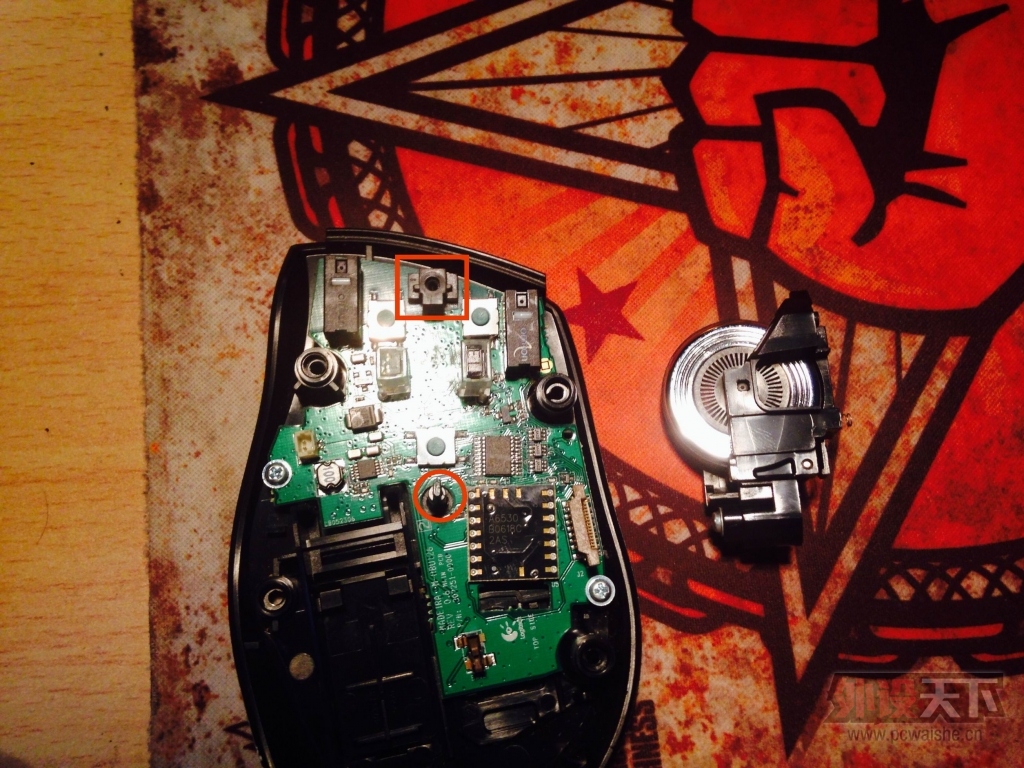

滚轮前方螺丝下面有个黑色的塑料垫,这里用方块标记出,千万别丢了。红色圆圈标记的是控制滚轮切换有无阻尼模式的旋转柱。

罗技 VX Revolution无线鼠标拆解及换微动(献给爱折腾的你)

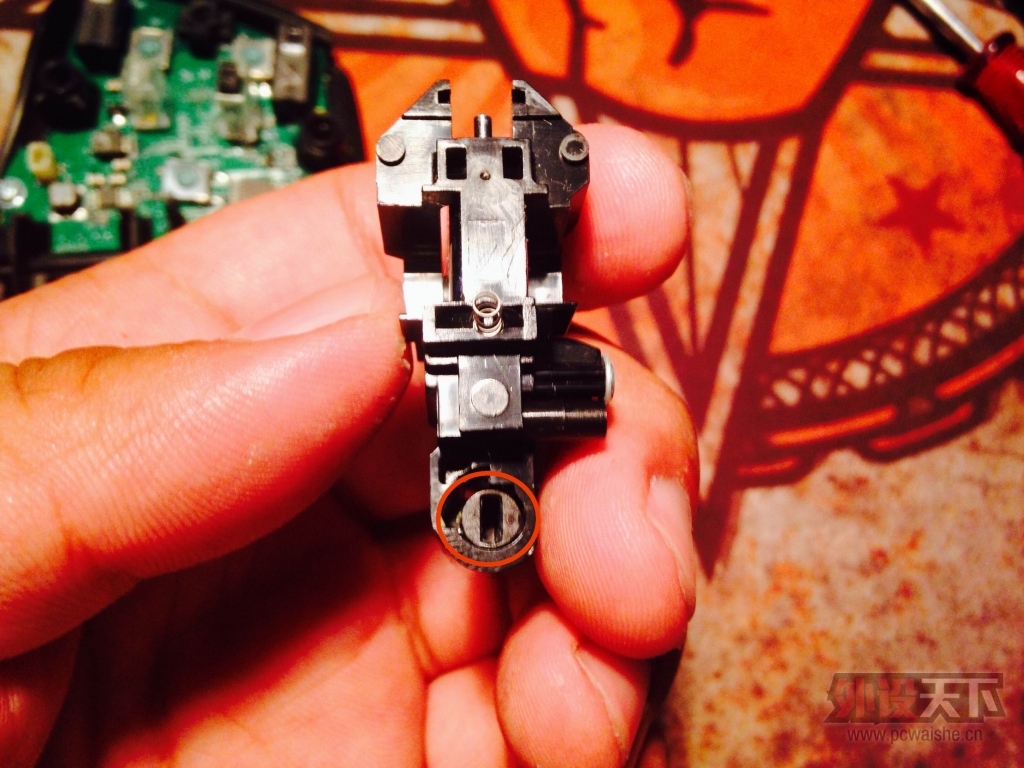

这是滚轮卡在旋转柱上的一字槽。

罗技 VX Revolution无线鼠标拆解及换微动(献给爱折腾的你)

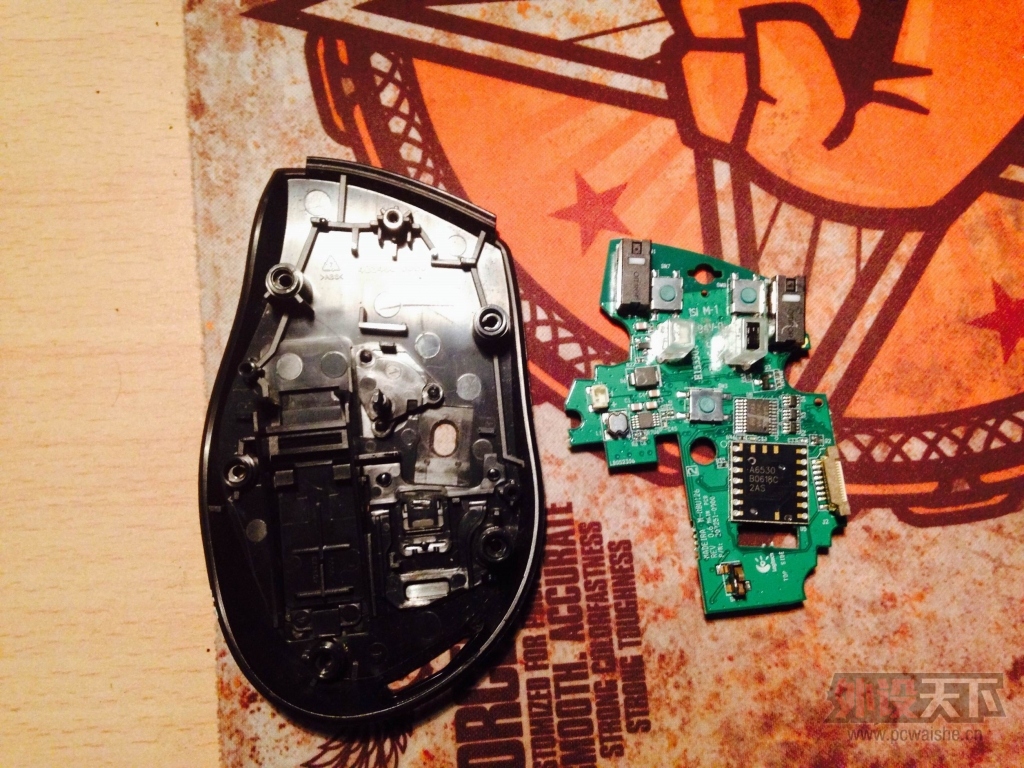

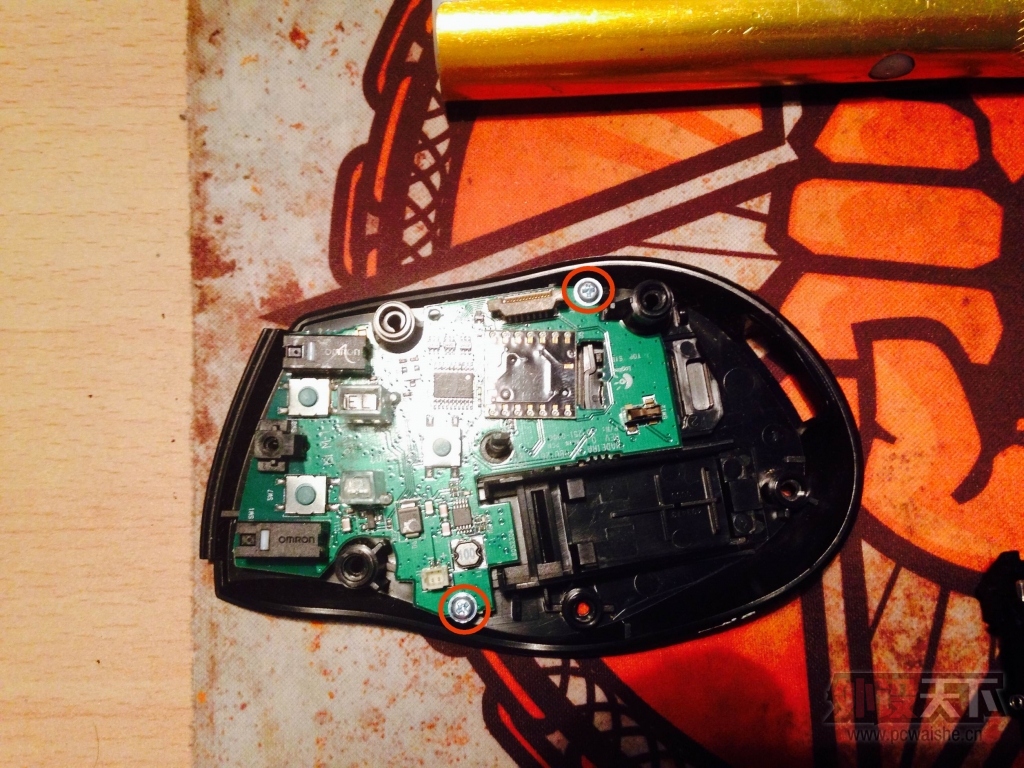

剩下的就好说了,拆下最后两个标记的螺丝,板子就能从底壳上分离出来了。

罗技 VX Revolution无线鼠标拆解及换微动(献给爱折腾的你)

罗技 VX Revolution无线鼠标拆解及换微动(献给爱折腾的你)

罗技 VX Revolution无线鼠标拆解及换微动(献给爱折腾的你)

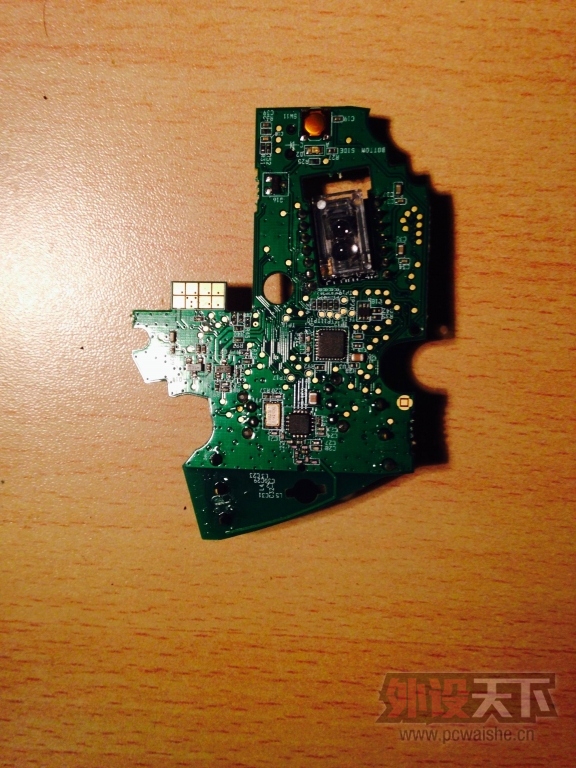

我们可以看到主板的PCB板子非常的薄,类似G9X的板子,这种板子的焊盘直径很小,而且比较容易高温受热脱落。

罗技 VX Revolution无线鼠标拆解及换微动(献给爱折腾的你)

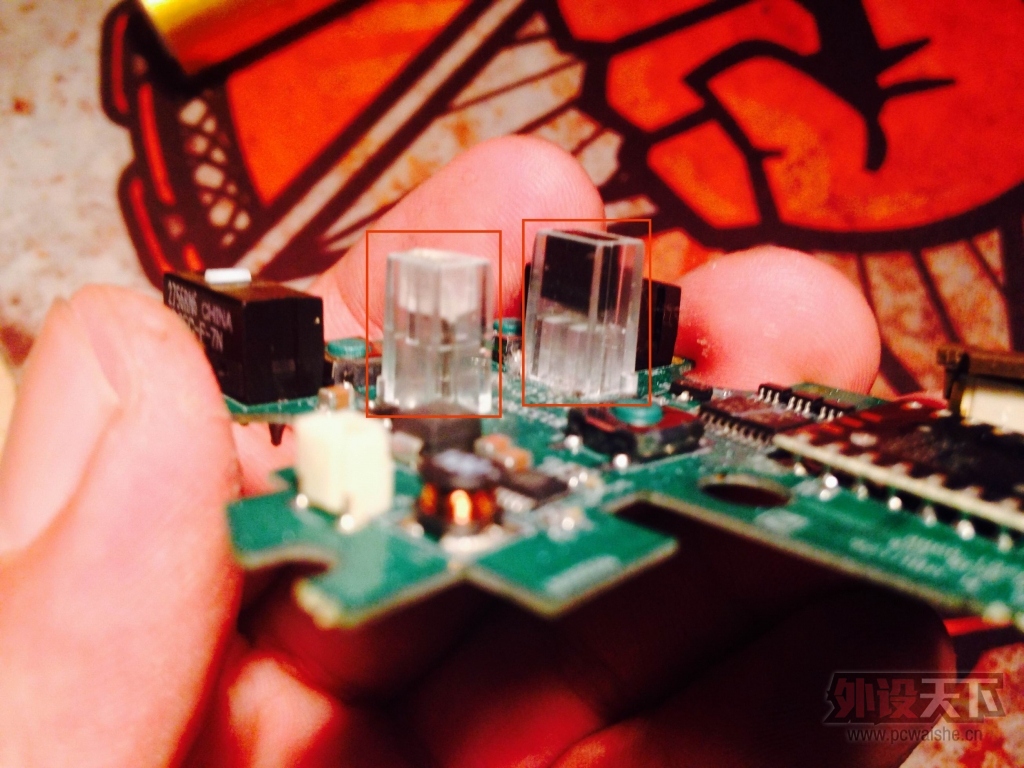

这里有个比较有趣的发现,光栅传感器居然被两个塑料的透明罩子给罩起来了,这是为了起到保护作用,因为滚轮是四向滚轮,向左或者向右掰滚轮的时候很可能会碰到光栅传感器,所以这里做了保护,不能不说罗技这细节处理的非常到位。

罗技 VX Revolution无线鼠标拆解及换微动(献给爱折腾的你)

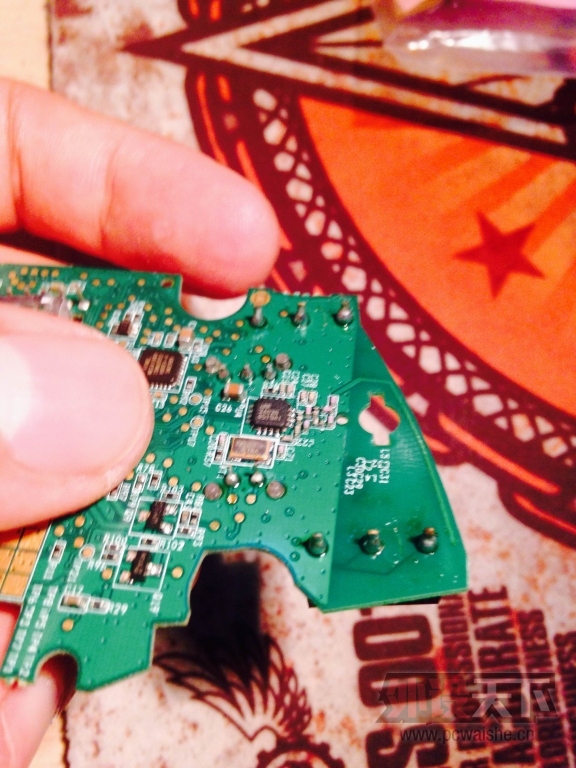

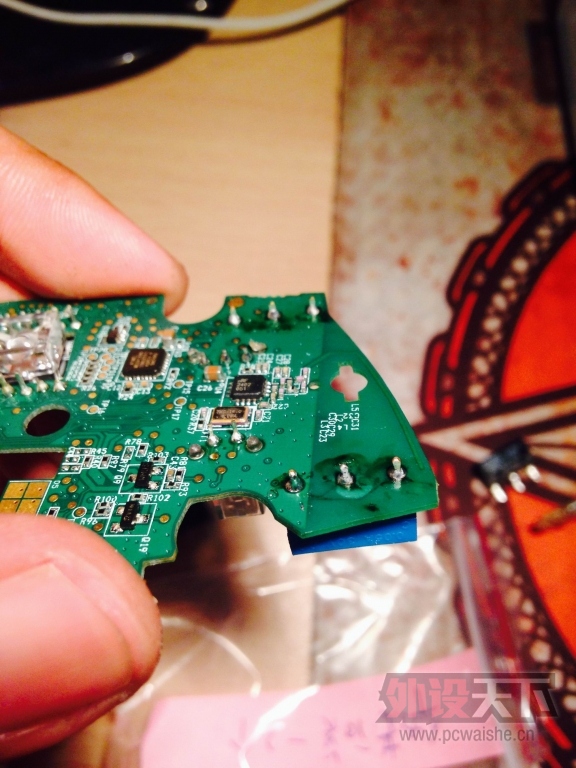

原焊点又细又长。明显的小焊盘设计。

罗技 VX Revolution无线鼠标拆解及换微动(献给爱折腾的你)

罗技 VX Revolution无线鼠标拆解及换微动(献给爱折腾的你)

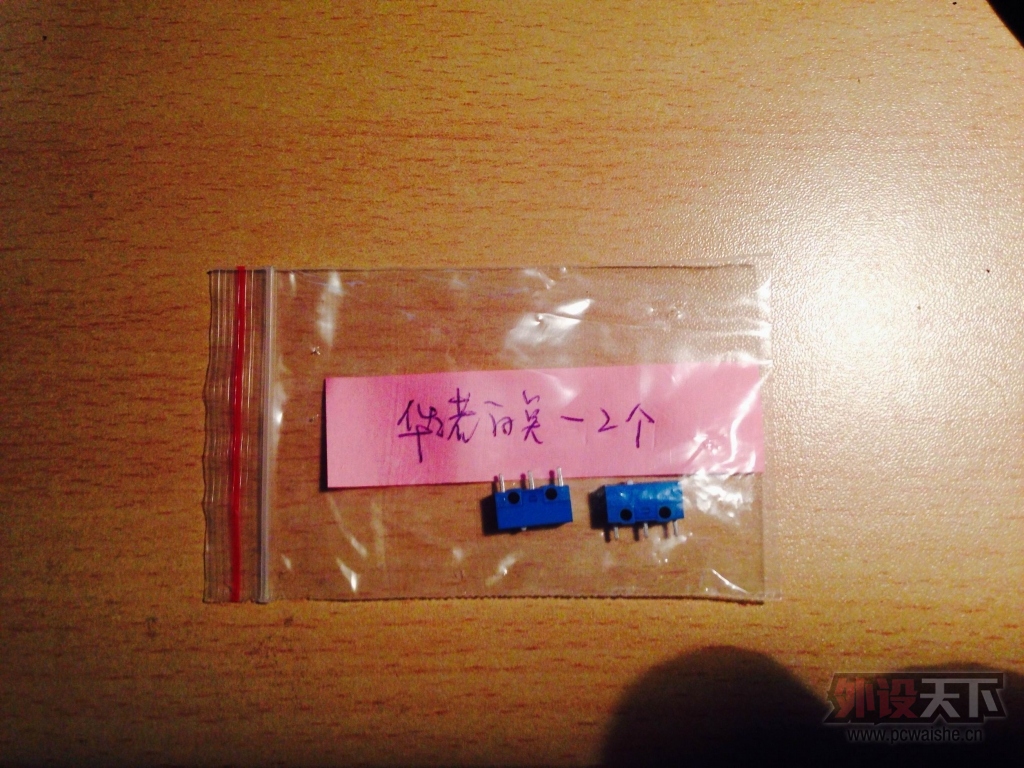

环诺白点,这是那哥们打包一起给我邮寄过来的,特地注明小革命换上这个微动。(特此注明这个微动厂家名称叫环诺,也可以叫华诺,感谢@study特别给我指出这问题)

罗技 VX Revolution无线鼠标拆解及换微动(献给爱折腾的你)

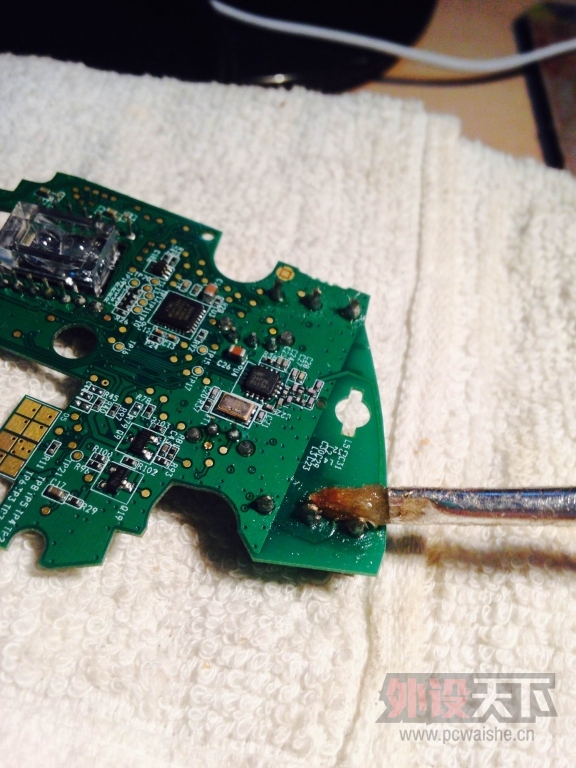

画笔给焊点上助焊剂,助焊剂可以增加焊锡的流动,用吸锡器的时候会吸的比较干净。

罗技 VX Revolution无线鼠标拆解及换微动(献给爱折腾的你)

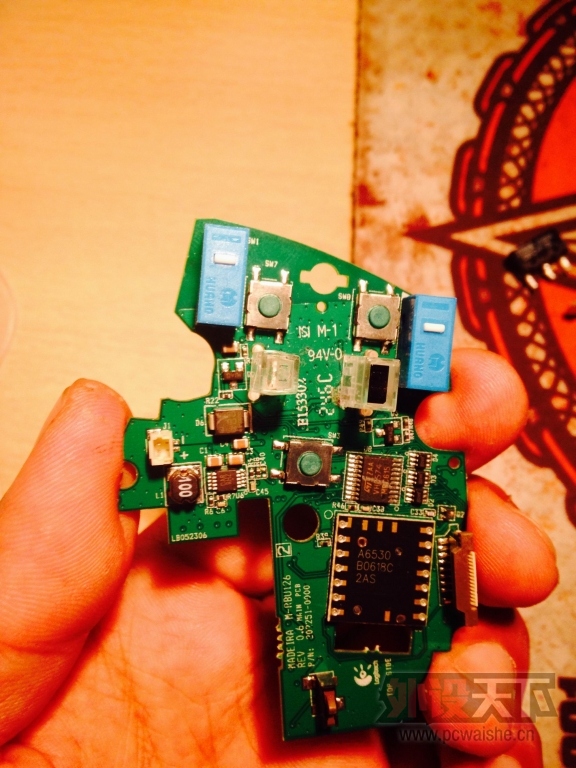

焊上微动后焊点的特写。

罗技 VX Revolution无线鼠标拆解及换微动(献给爱折腾的你)

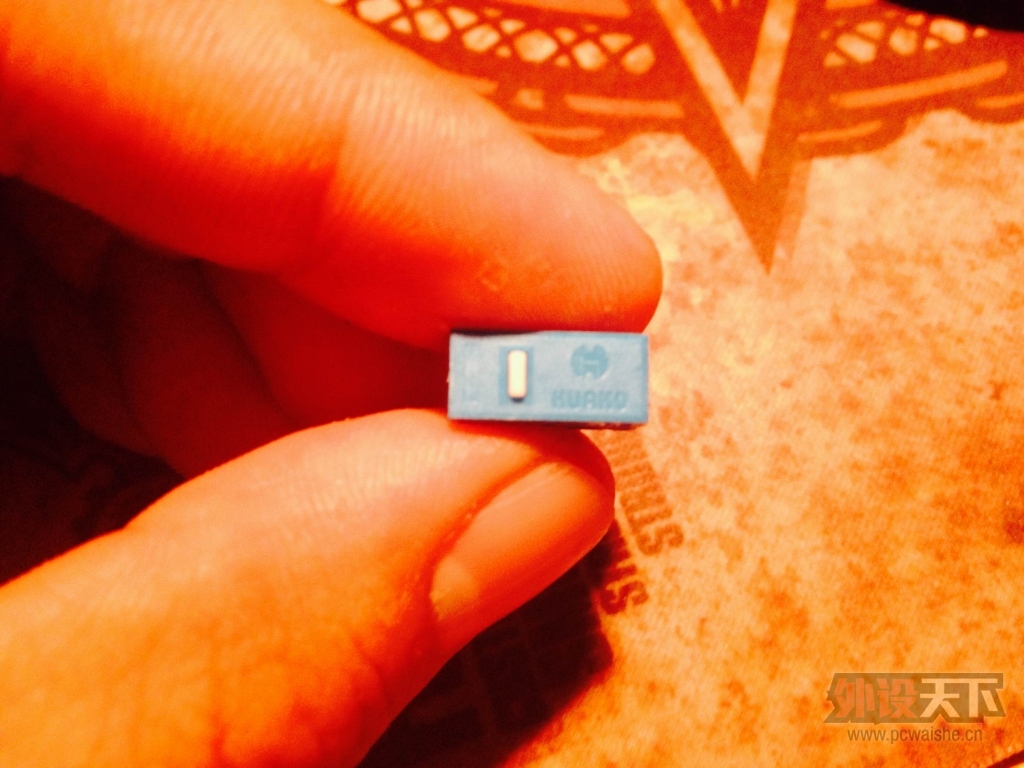

这小蓝外壳的微动看着还挺好看。

罗技 VX Revolution无线鼠标拆解及换微动(献给爱折腾的你)

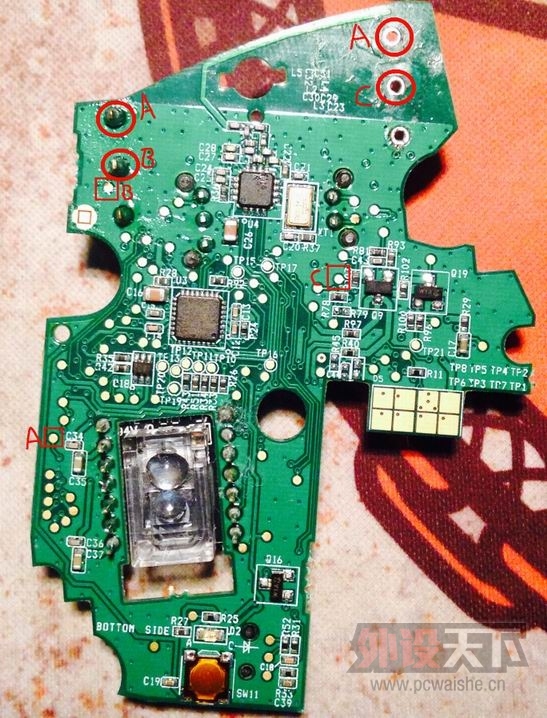

最后献上一张飞线图,希望将来能帮助到某些把焊盘搞脱落的朋友。圆圈点对应的字母飞到方块点对应的字母位置。这大家应该都能看明白吧。

        将鼠标安装过程就不再多说了,最后安装调试,左右键一切正常。测试完成后再将鼠标的贴脚用热风枪吹热了再贴回原来的位置。话说这鼠标的脚贴真是没什么粘性了,估计跟之前的拆卸没贴好有关系。华诺白点微动明显感觉没有7N的微动清脆,键程短,希望这哥们能够喜欢这个手感。希望看到本贴的朋友能喜欢我的教程,如果有什么说的不对或者不到位的地方还请大家多多指出。
