Tt Core V71全塔模组机箱 装机演示

dpgisdpg

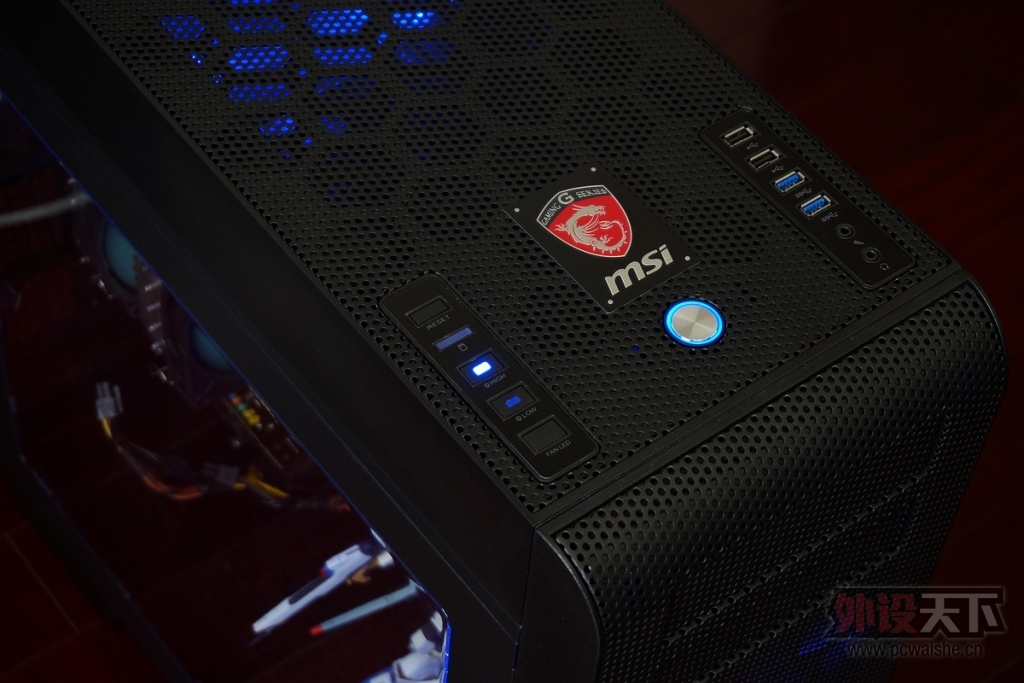

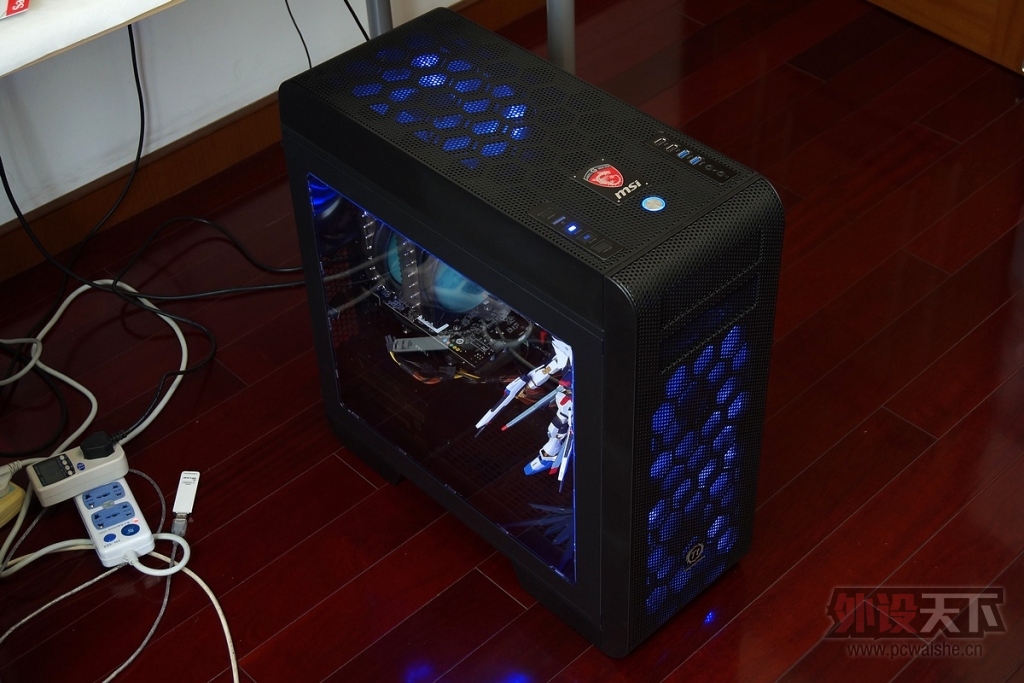

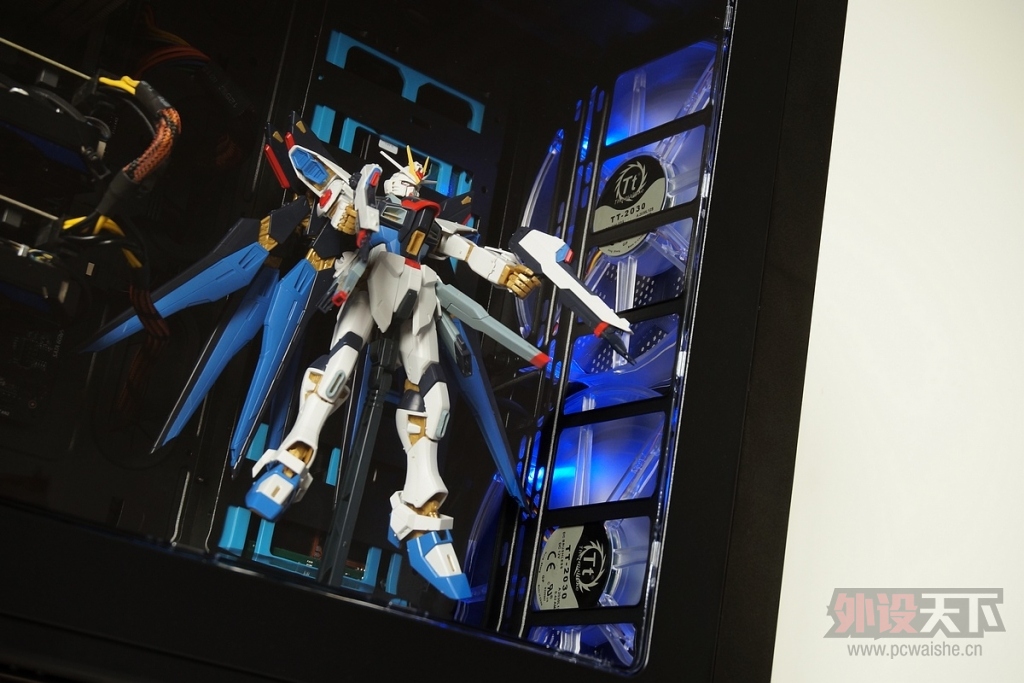

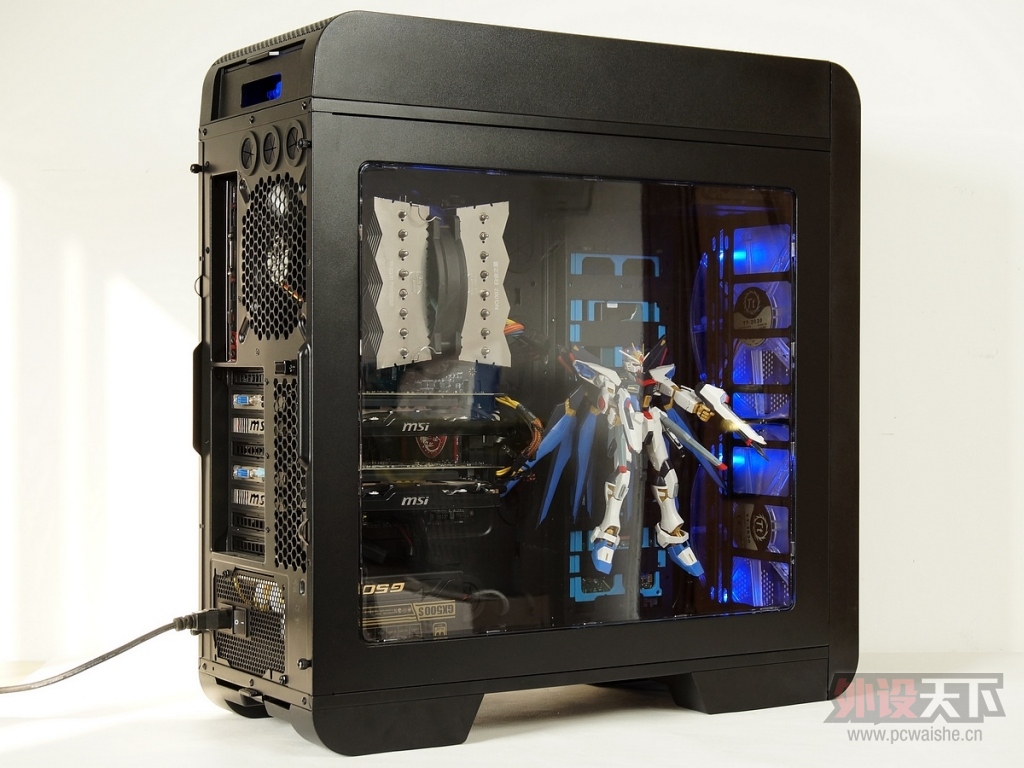

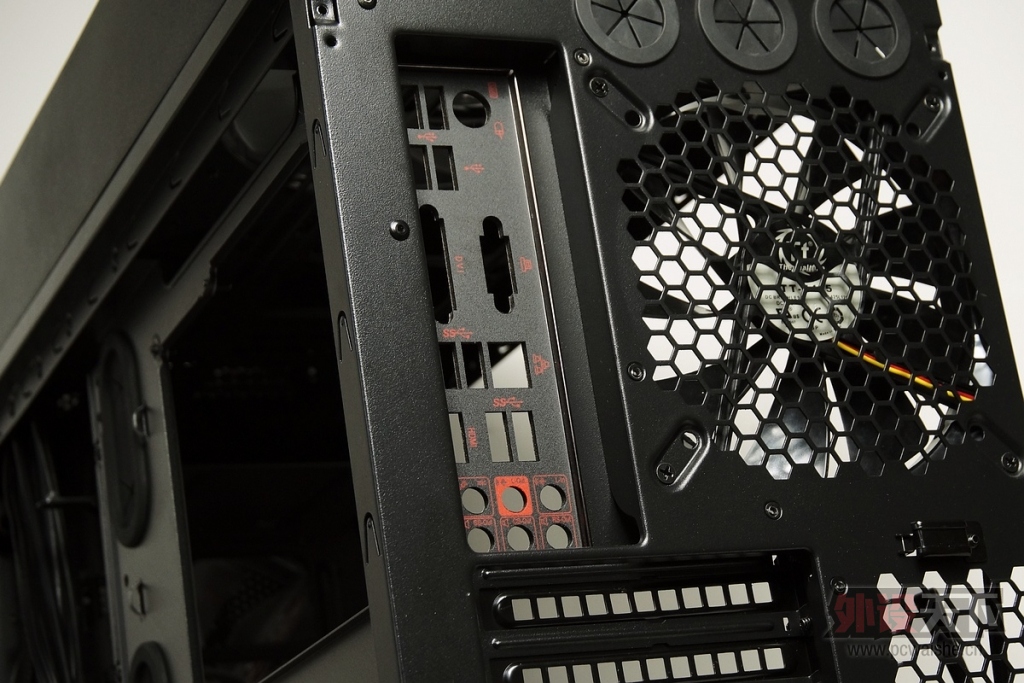

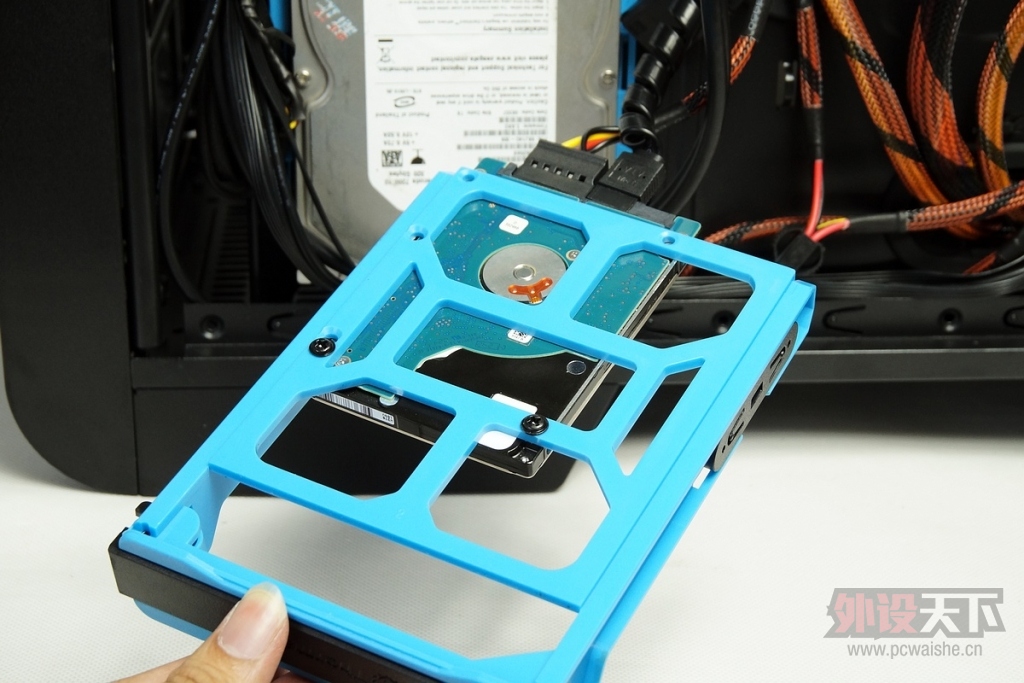

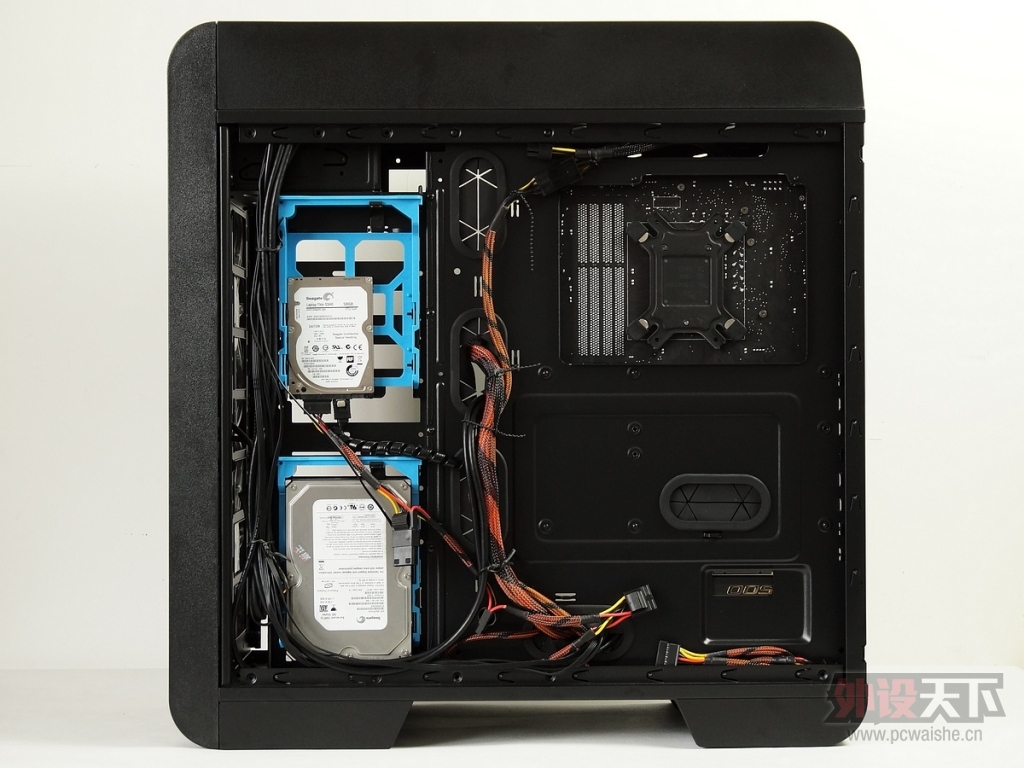

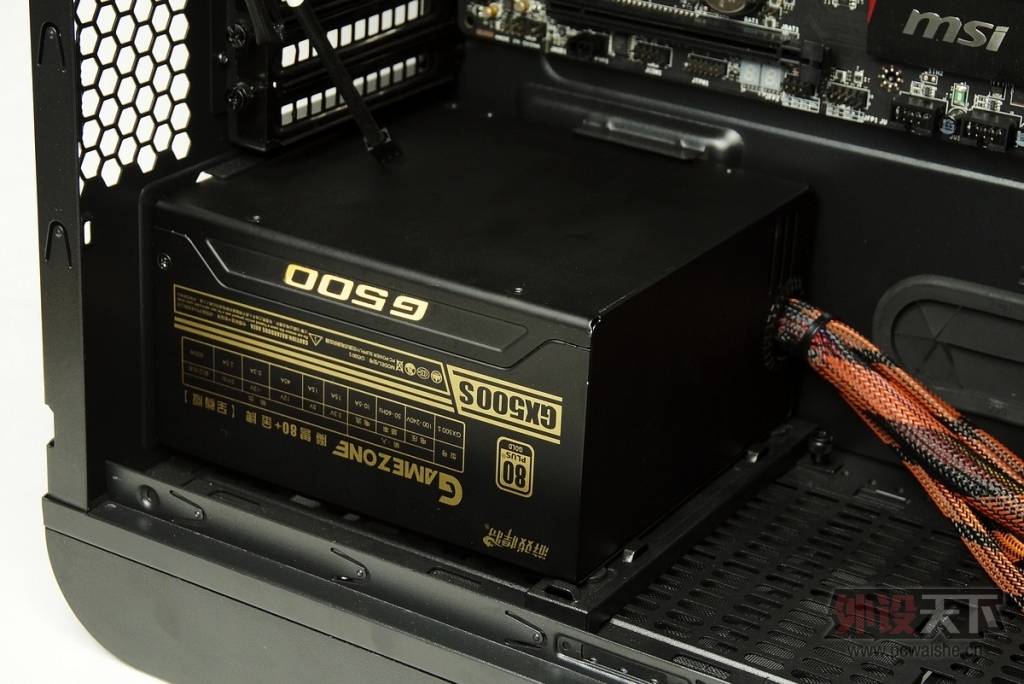

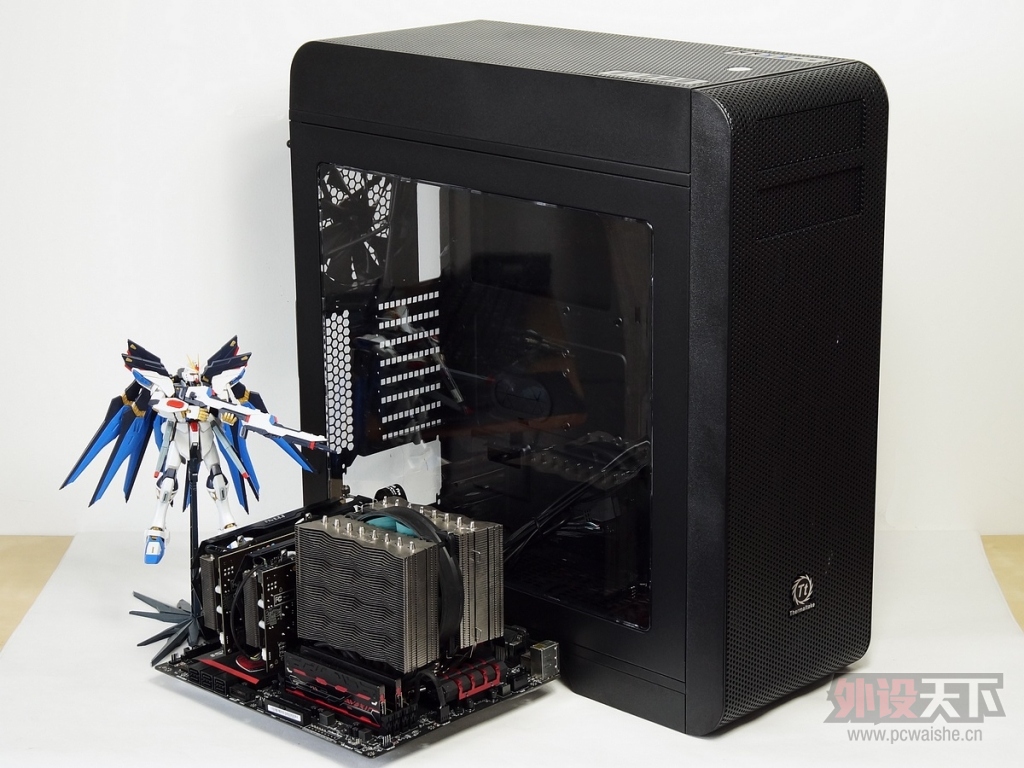

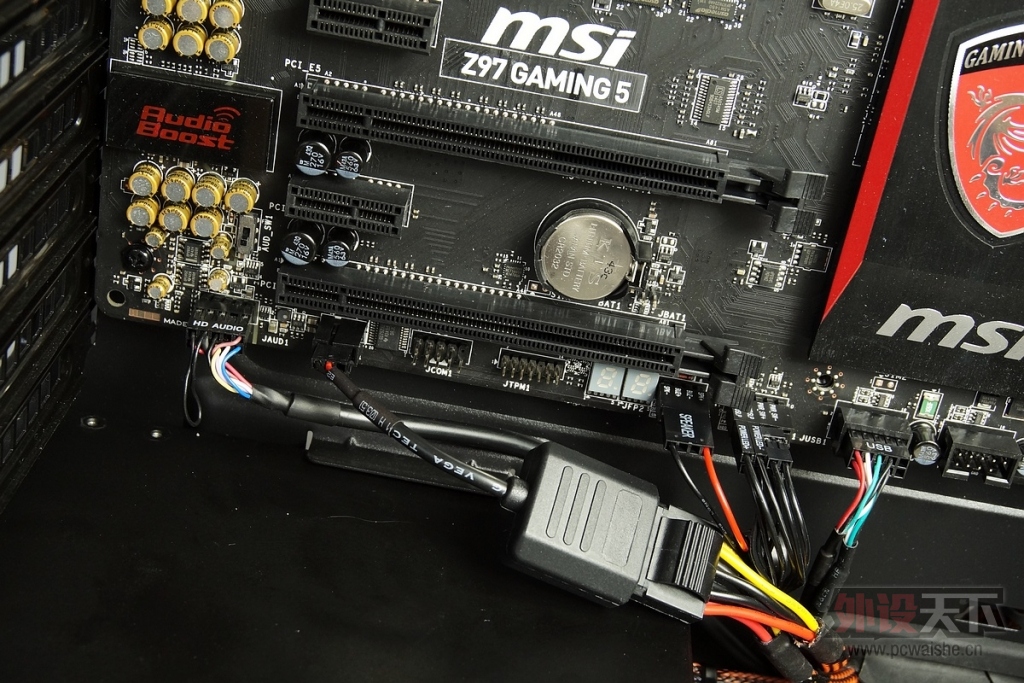

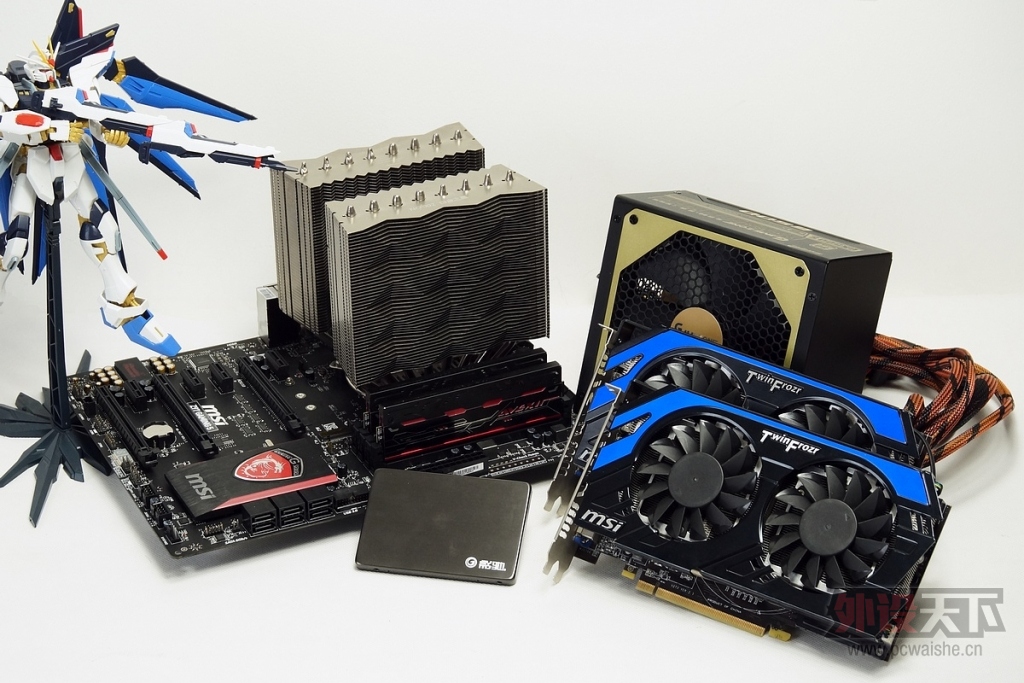

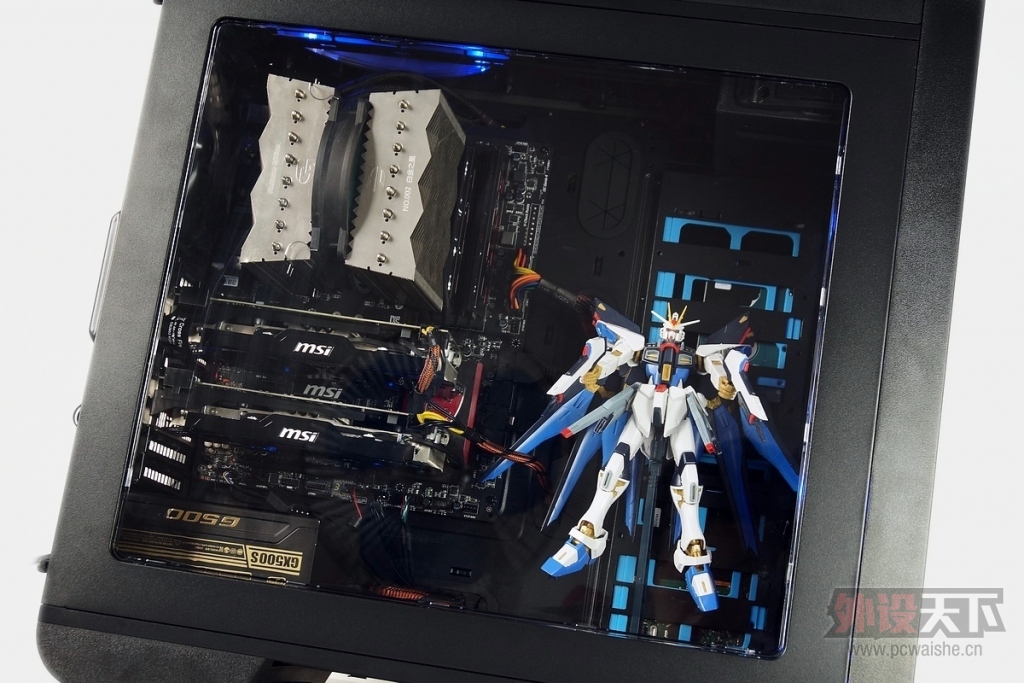

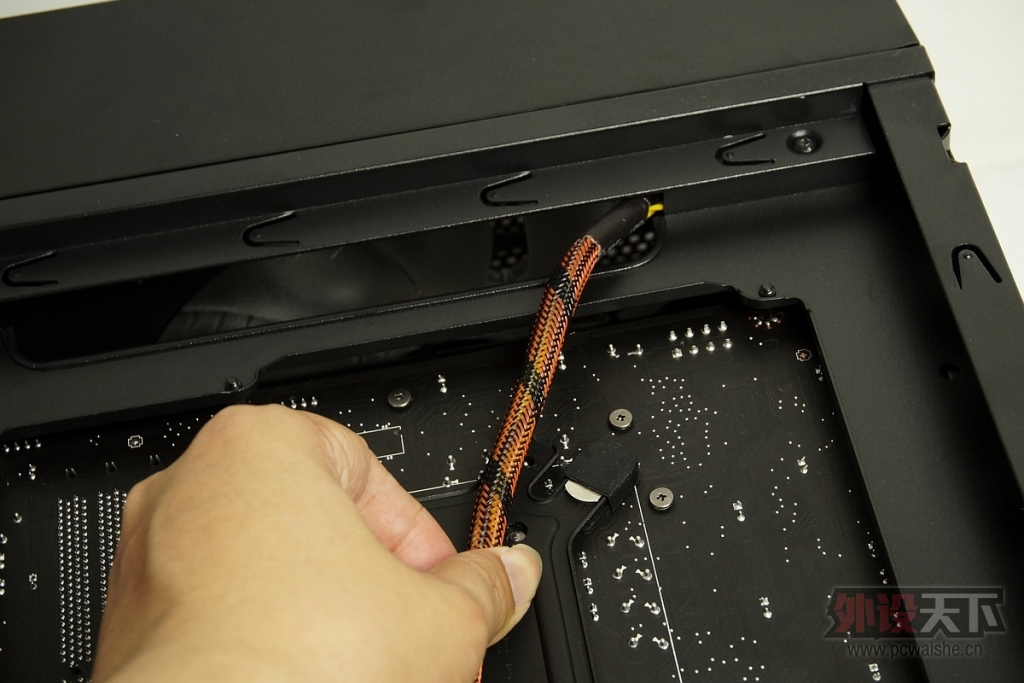

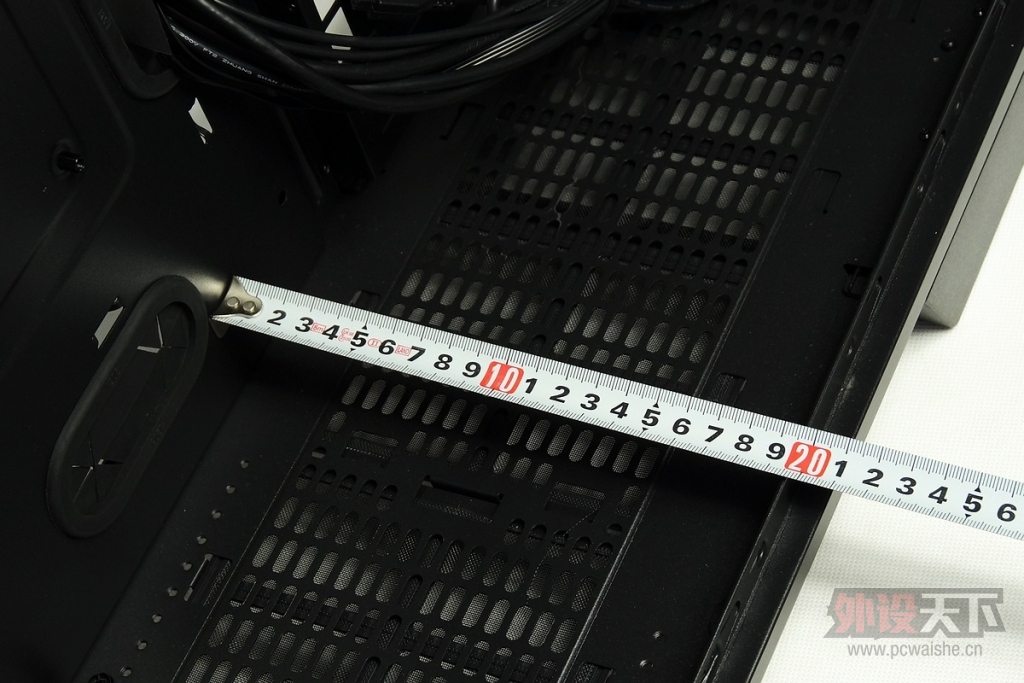

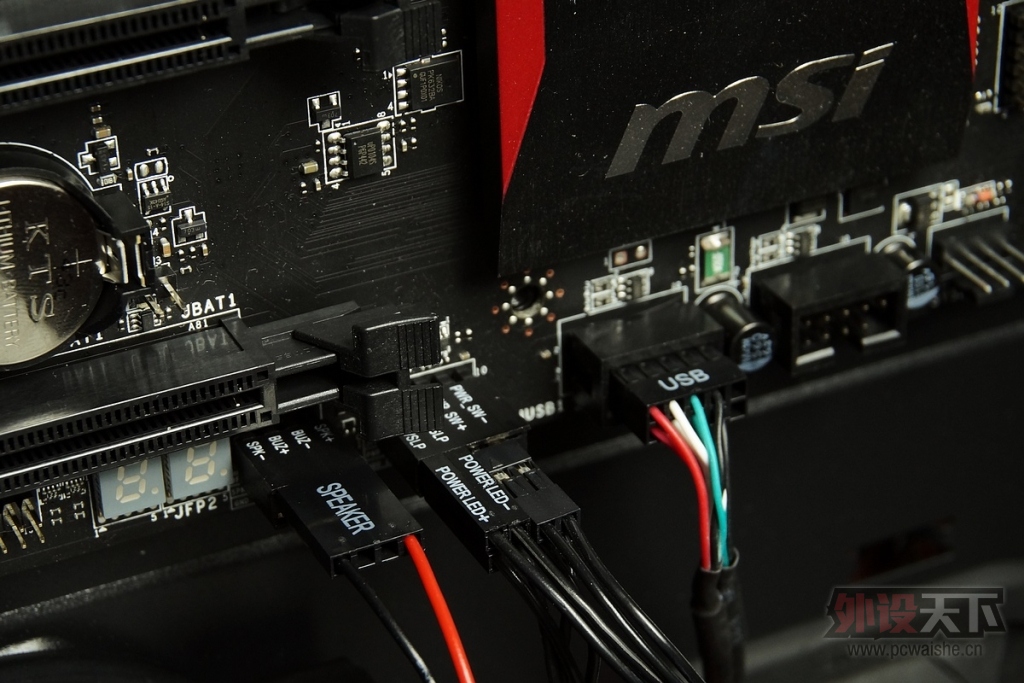

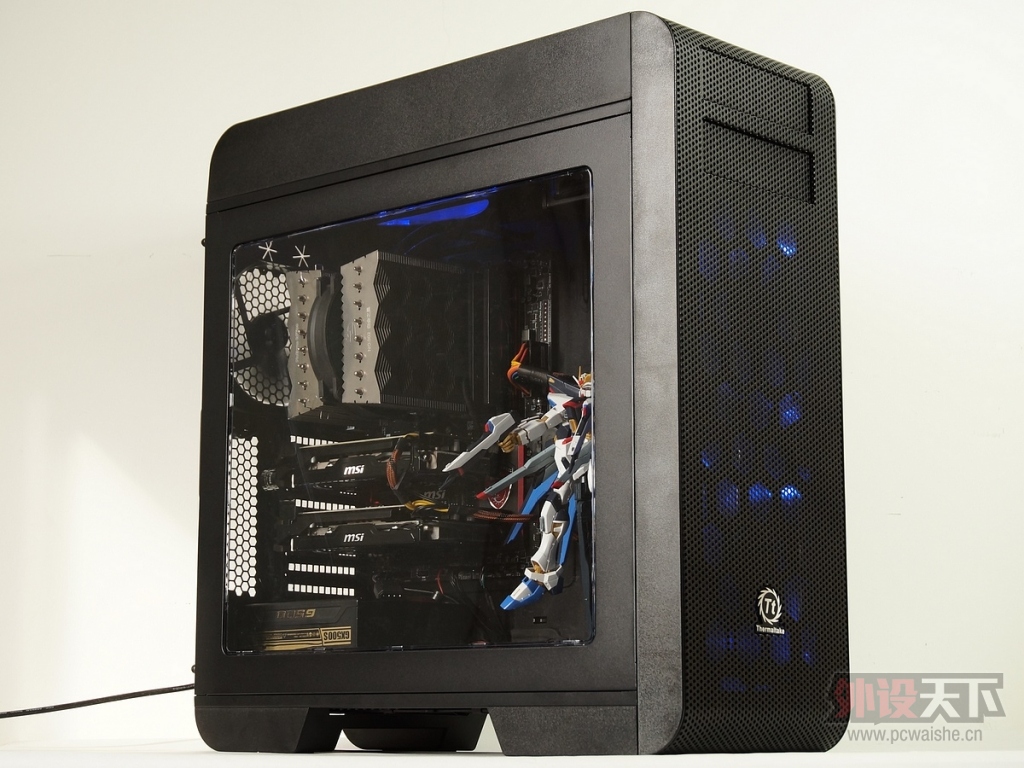

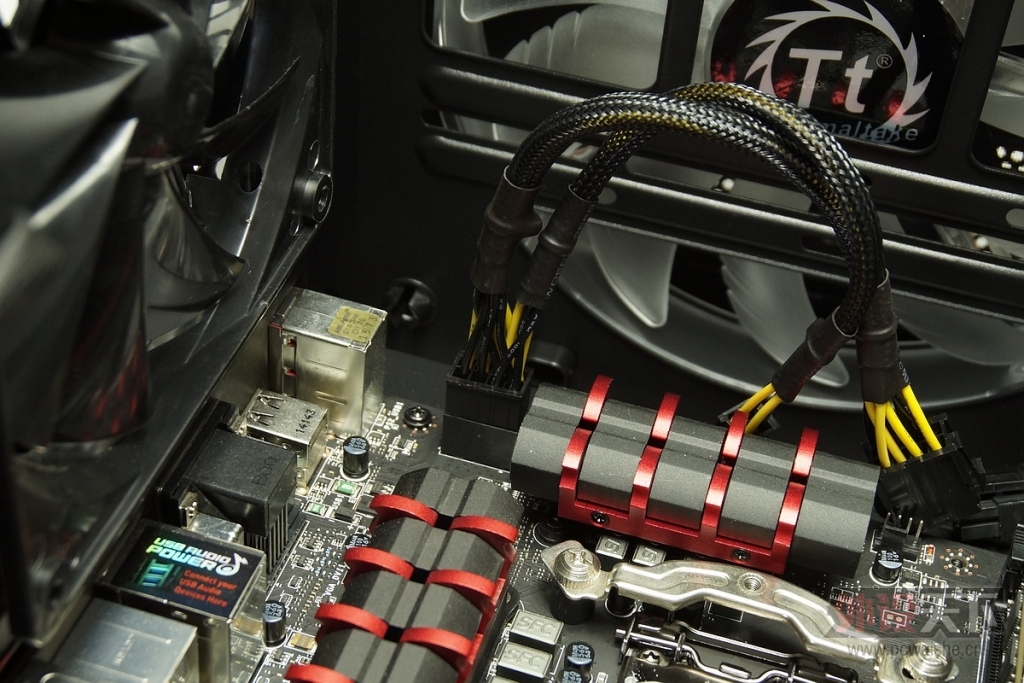

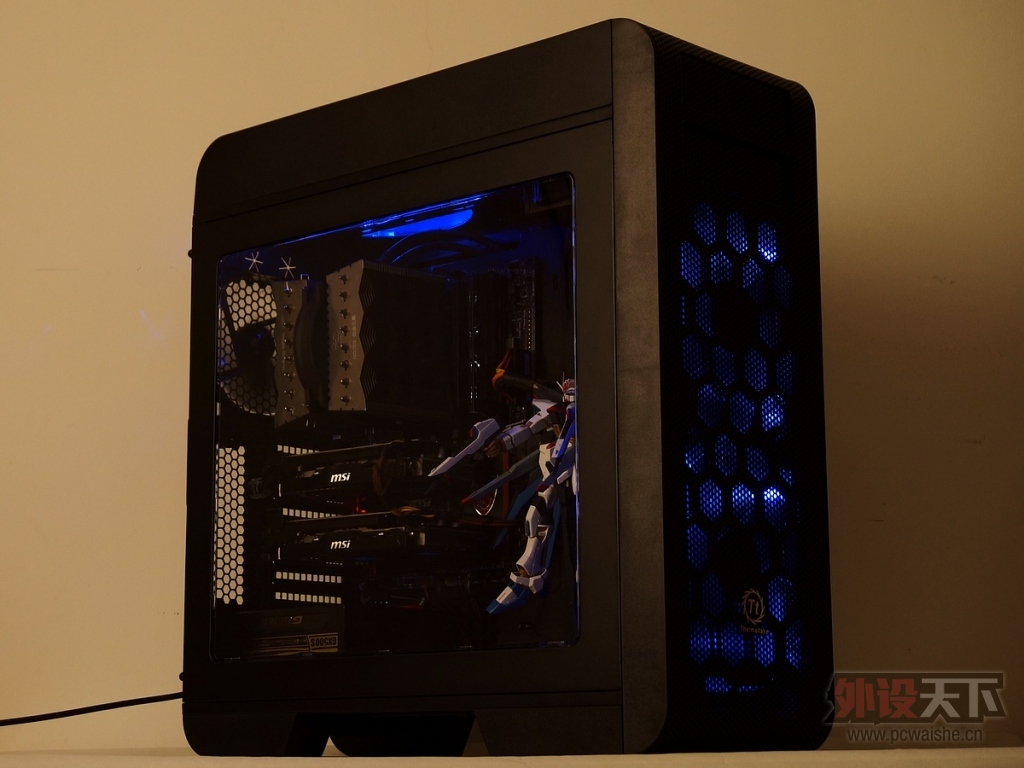

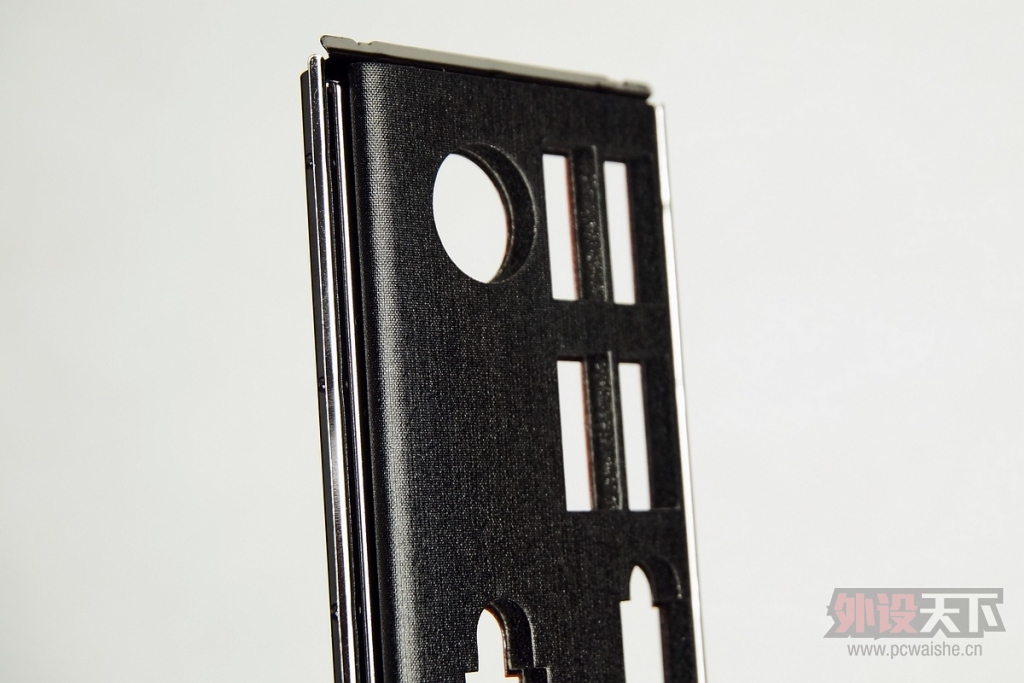

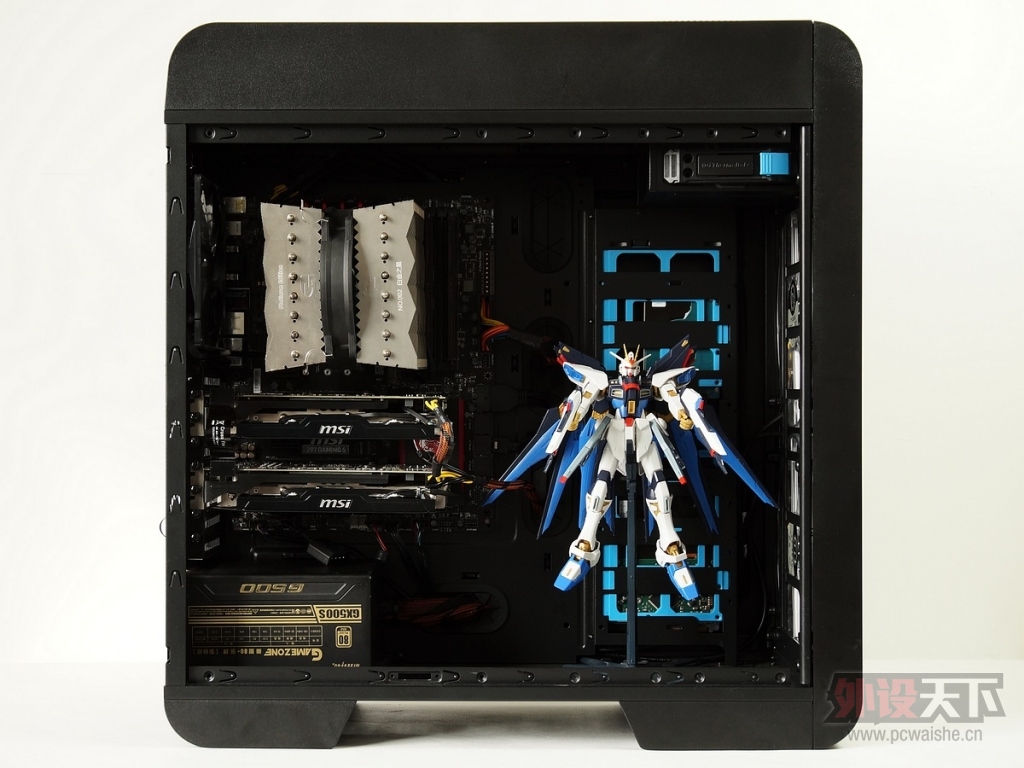

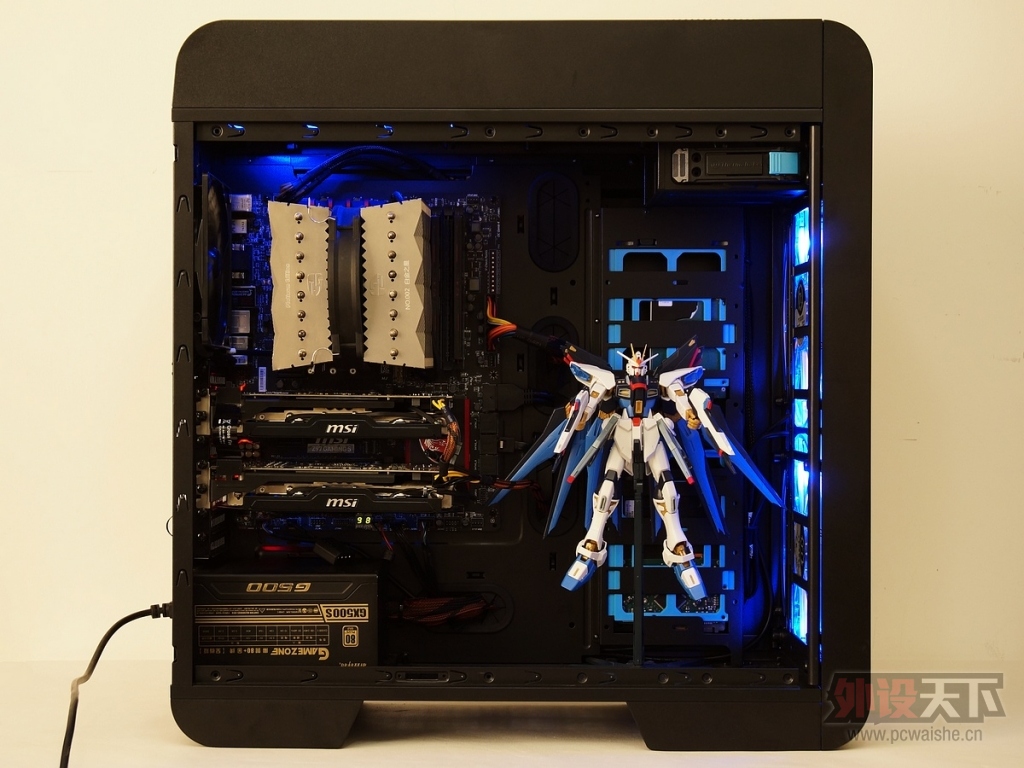

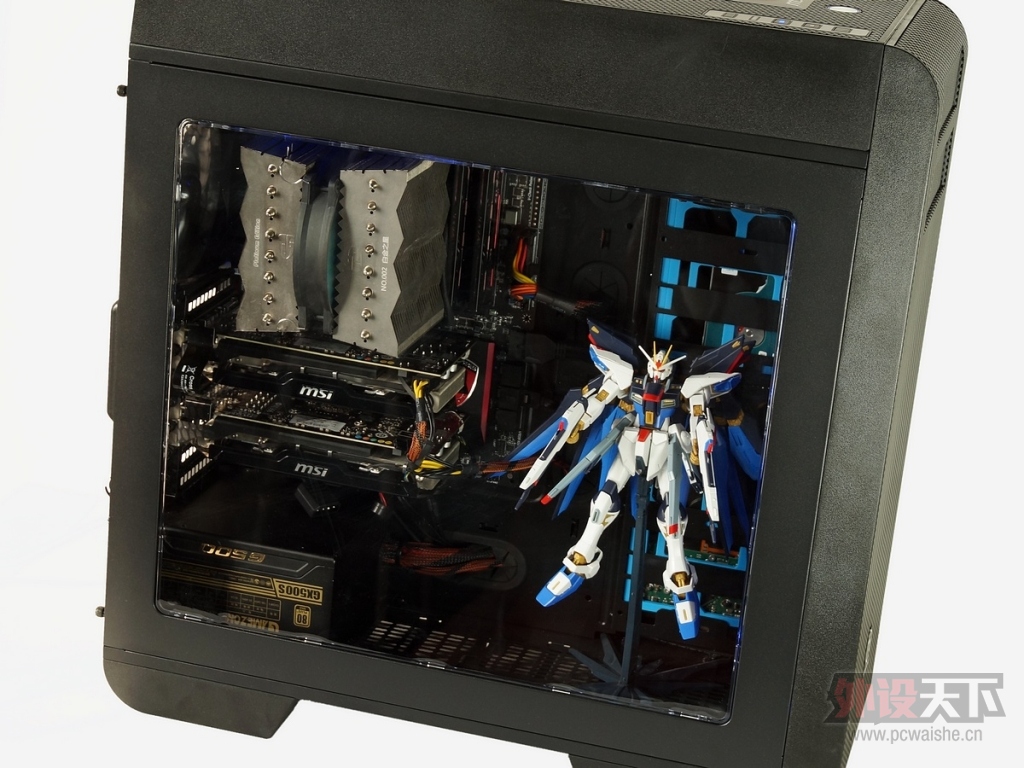

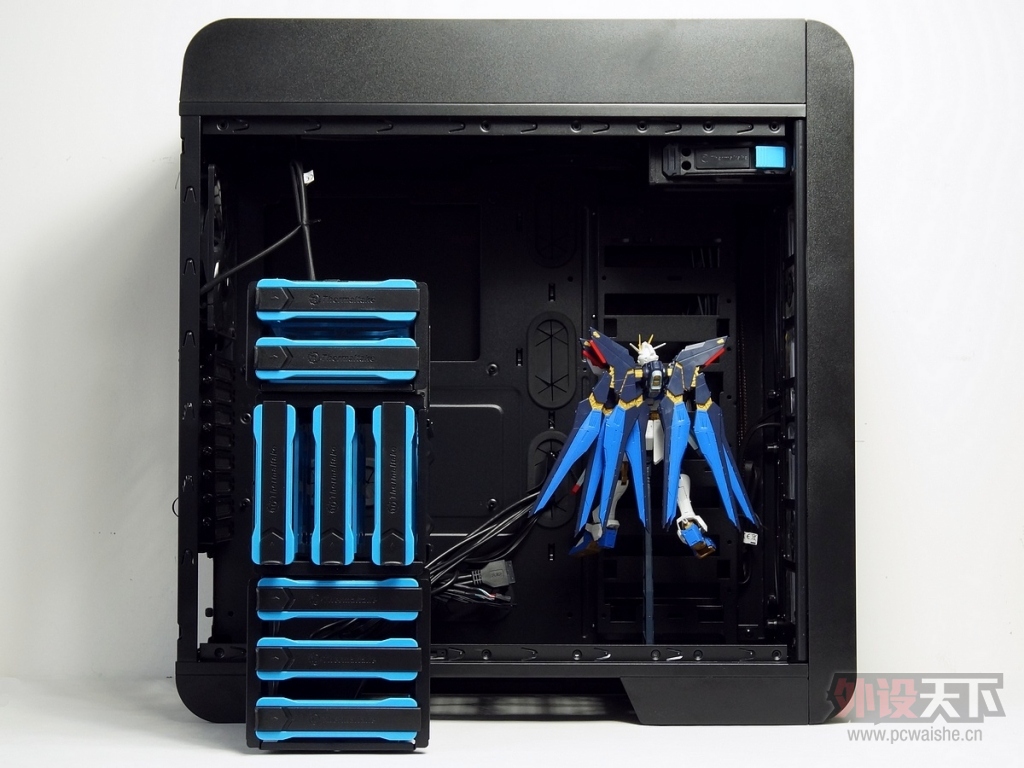

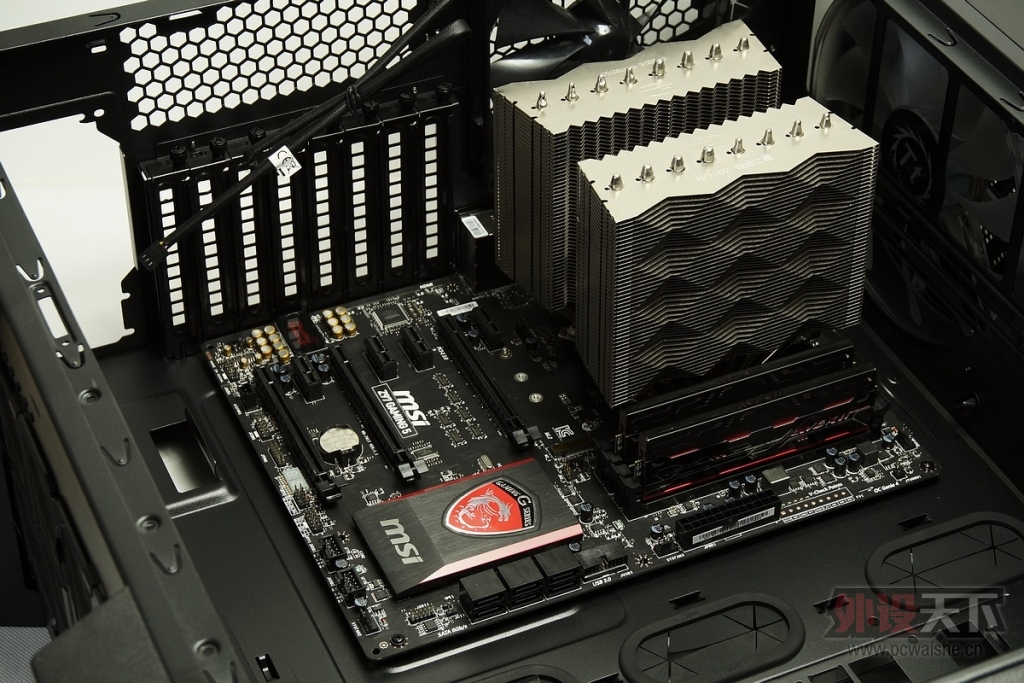

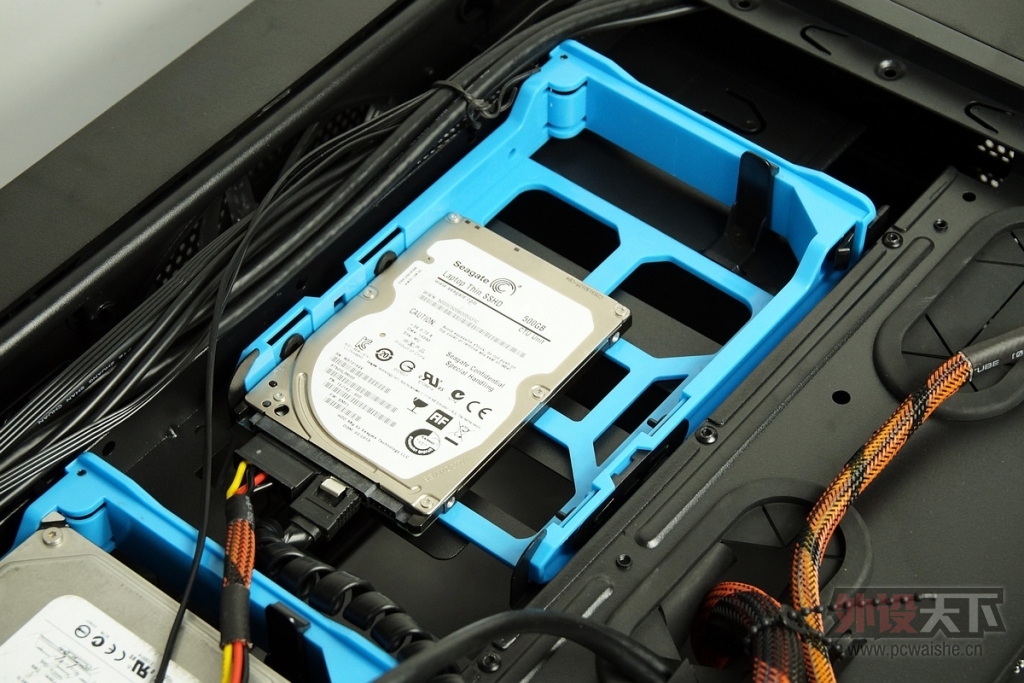

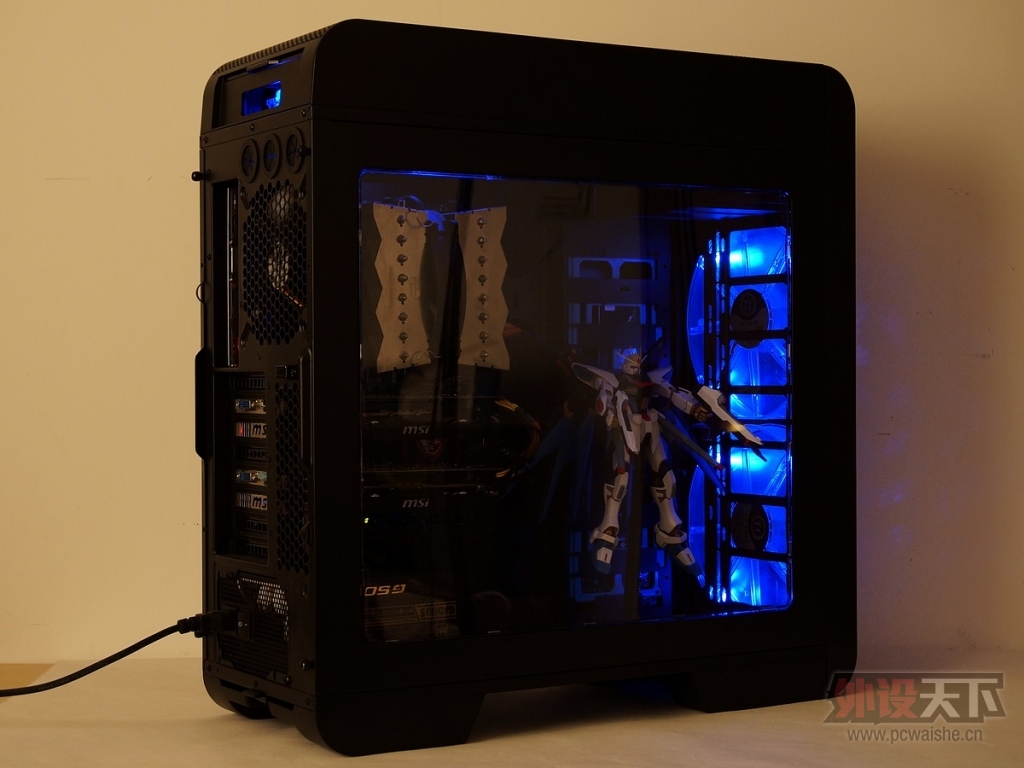

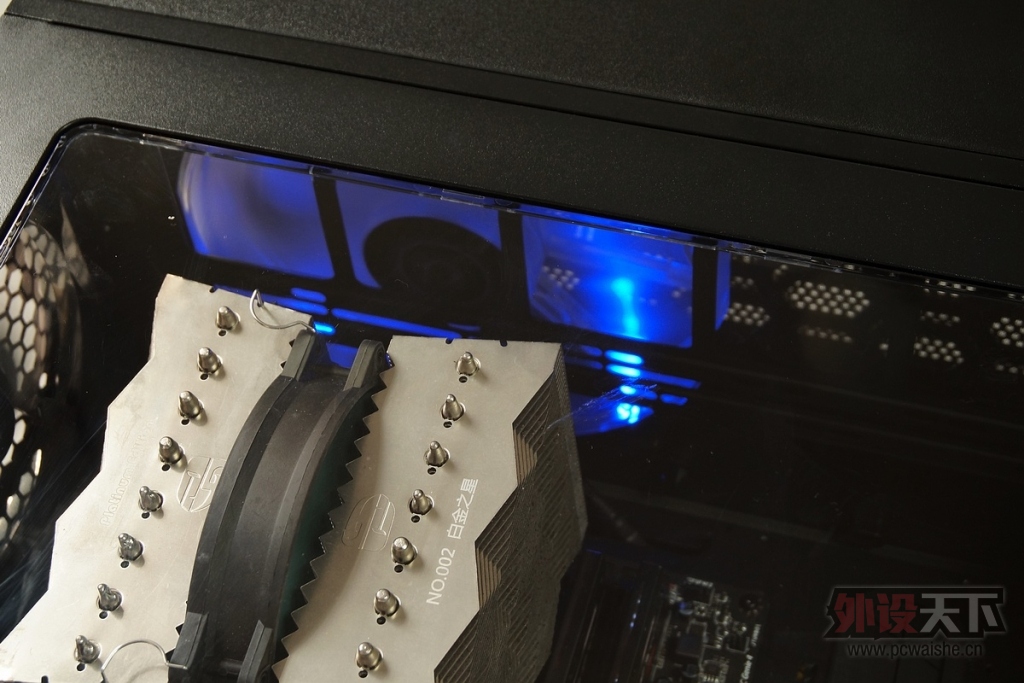

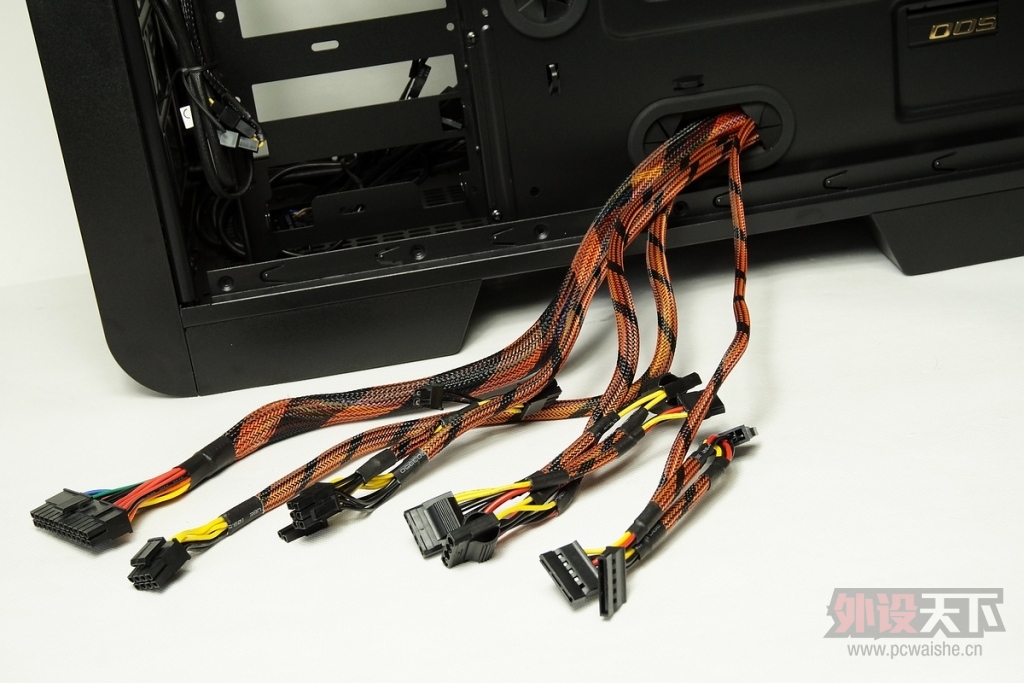

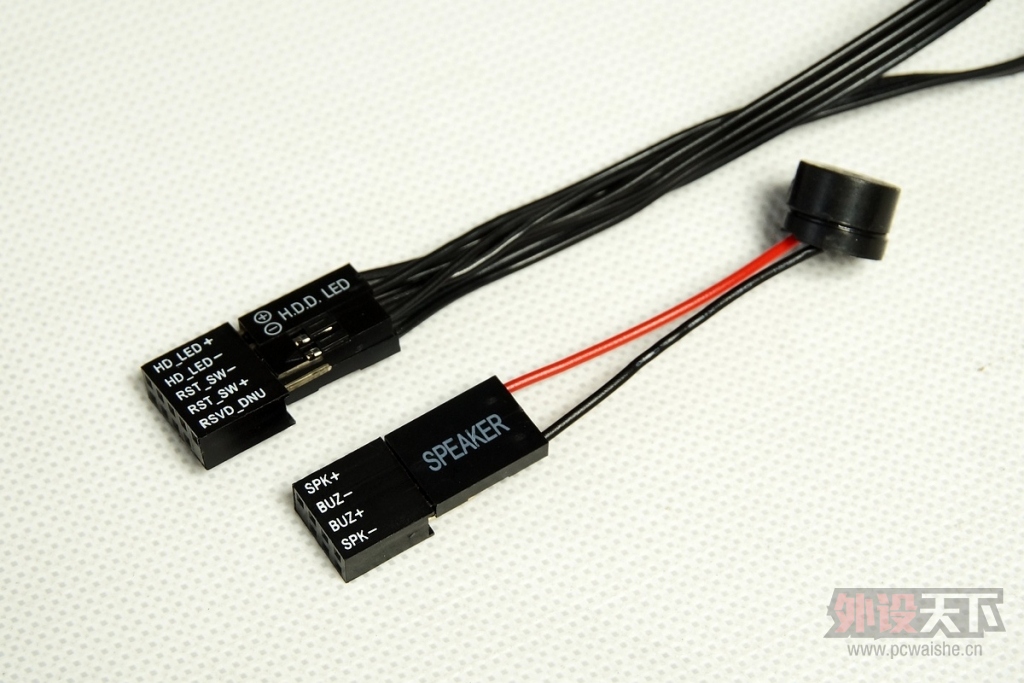

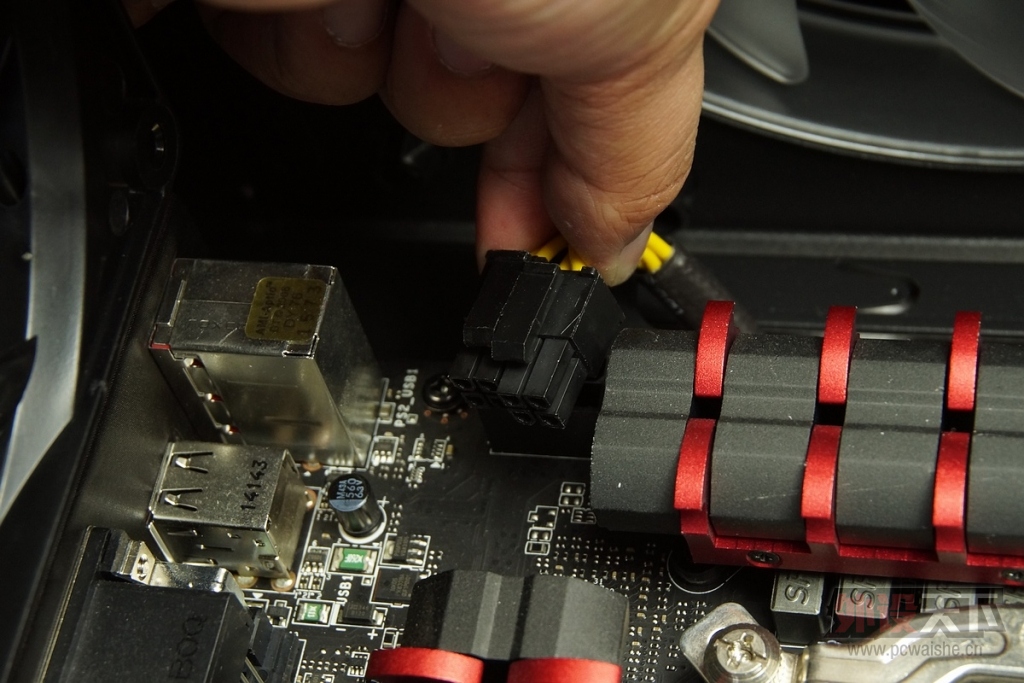

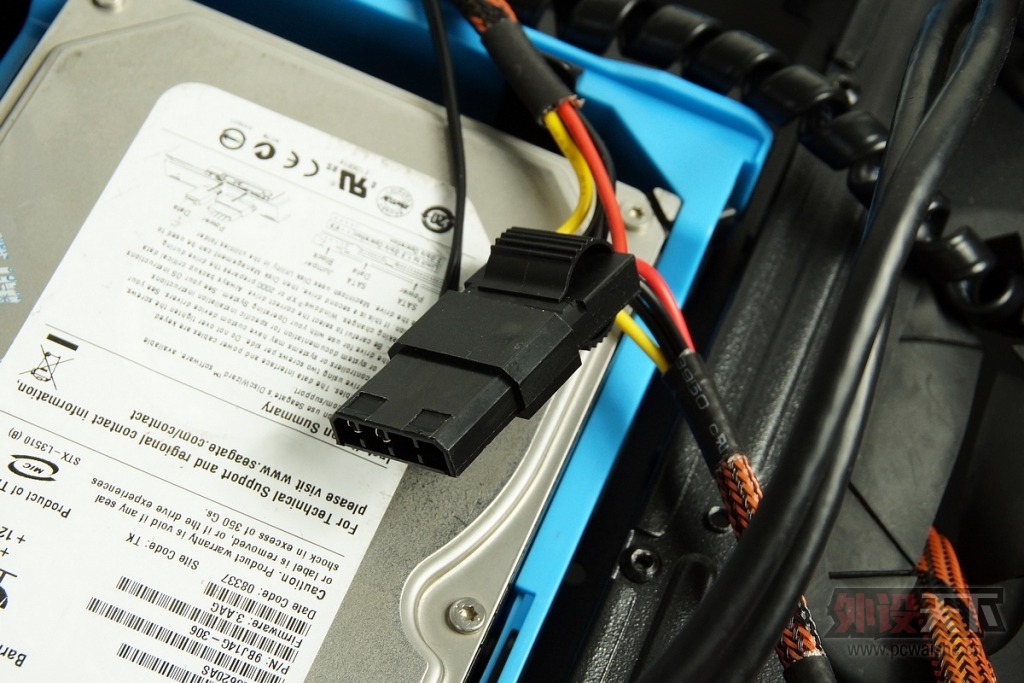

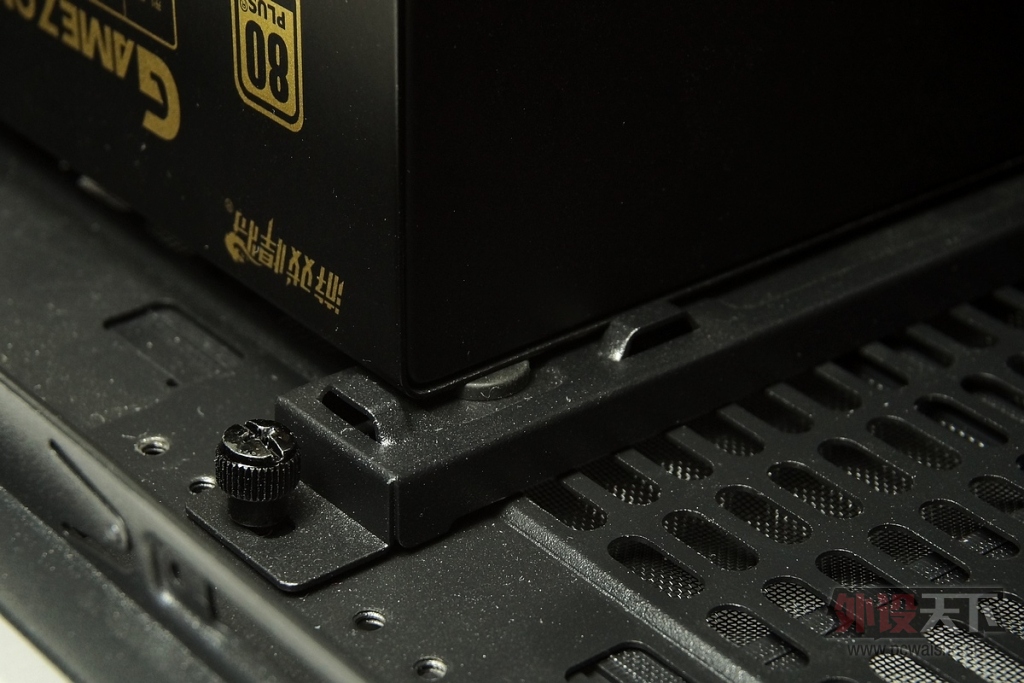

之前开箱介绍了 Tt Core V71 全塔机箱的外观和内部结构，详见http://pcwaishe.cn/thread-564660-1-1.html，本文进行装机演示：     使用的Tt Core V71机箱硬盘模组可拆，加上超大面积的侧窗，因此有了机箱内部放高达模型，作橱窗展示柜的思路。 硬件配置： CPU  Intel i7 4770K 主板  微星 Z97 GAMING 5 内存  宇帷 Blitz1.1 DDR3 1600 4G x2 显卡  微星 R7850Hawk 2G x2 硬盘  影驰 虎将500G SSD 电源  游戏悍将 GX500S     黑色烤漆、金属冲网面板设计，整体质感不俗，唯一的缺点就是太重，机箱本体13.2 kg加上其他硬件装机再移动真心累人。     微星Z97 GAMING主板依然火红色主题风格，搭配同样颜色的宇帷Blitz1.1闪电内存，不过机箱风扇是蓝色LED，可能需要更换风扇效果才会更赞。 规格参数： 机型 全塔 尺寸 583 x 230 x 560 mm 重量 13.2 kg 侧窗 左侧板透明 材质 SPCC钢板 储存装置 5.25”光驱位 x2 3.5"（兼容2.5"） 硬盘位 x8 PCI插槽 8个 适用主机板 M-ATX ATX E-ATX 机箱I/O USB 3.0 x 2 USB 2.0 x 2 HD Audio x 1 其他 CPU限高: 185mm 显卡限长: 310mm(安装模组硬盘架) 或400mm（拆除硬盘架） 散热系统（标配） 前置进气 : 200 x 200 x 30 mm 蓝色LED风扇 600~800rpm x 2 后置排气 : 140 x 140 x 25 mm 风扇 1000rpm 顶置排气 : 200 x 200 x 30 mm 蓝色LED风扇 600~800rpm 风扇支持 前置 : 3个120mm风扇 或 2个140mm风扇 或 2个200mm风扇 顶置 : 3个120mm风扇 或 2个140mm风扇 或 2个200mm风扇 后置 : 1个120mm风扇 或 1个140mm风扇 底部 : 2个120mm风扇     既然是橱窗展示柜，首先就要清理3个硬盘笼模组，其实心里想终于可以减轻点重量了，空出的地方能够顺利摆放高达模型，尤其是模型底部宽大的陈列支撑架也没有任何冲突，这得益于 Tt Core V71 宽敞的内部空间。     至于硬盘如何安装看后续的装机，可巧妙的背部隐藏。     机箱宽度230mm，内部主板托架到侧板的宽度达到195mm左右，支持185mm高度的CPU散热器。     微星Z97 GAMING主板的I/O挡板，高质量海绵垫。     黑化的I/O挡板搭配效果更赞。     依次安装主板、内存、CPU和双塔风冷，由于拥有足够的机箱空间和CPU背板开口，风冷散热器最后一步安装也无兼容问题。     安装游戏悍将GX500S电源，采用金牌电源最多见的主动式PFC、LLC谐振、同步整流+DC-DC结构，100~240V全幅电压，电源品质和转换效率无疑是金牌80PLUS水准，唯一的缺点线材有些偏短。     底部支撑电源的铁条可以移动，通过手拧螺丝固定。     接下来就是任重而道远的背部走线，老实说个人并不擅长走线，要求只是不凌乱，偶有发生走好线但侧板合不上的尴尬(线材过于拥挤)，不过让非走线达人来装机，更能反映出机箱的走线设计功底，比如机箱I/O线材长度、背部预留空间、绑线弹片位置是否合理等。     线材偏短，其中走线最重要的一路CPU 4+4pin长度仅为52cm左右，用中塔机箱走线也勉勉强强，全塔机箱非常吃力，如上图把CPU 4+4pin沿斜线方向最大程度拉紧，插口也是刚刚好穿过顶部的走线孔。     貌似能碰到接口，但实际弯90°再接驳就会发现愣是短了那么2~3cm。     此时 Tt Core V71 配送的CPU 4+4pin供电延长线起到了关键作用，而且这根线材的做工不错，包覆蛇皮网纹和热缩管绝缘处理。注意，供电转接线质量太差导致烧毁电源、主板的情况也有发生过。     使用延长线增加长度后，走线可选的路线就游刃有余了，否则按照原来斜线方向，即使勉强成功，也可能阻碍到CPU散热器的背板安装。     微星Z97 GAMING提供了方便又好用的M-Connector插座，标注每个针脚的定义和正负极，安装机箱I/O线较以往轻松许多。     微星Z97 GAMING的DirectAudioPower音频供电接口不要忘记。     硬盘托架，对3.5”硬盘设备免工具安装设计，同时兼容2.5”固态和笔记本硬盘，背面4颗螺丝固定。     Tt Core V71 与众不同的地方，硬盘架背面设计有挂钩和卡扣，使得背部也支持安装2块硬盘（前后的硬盘托架通用），正是因为这个设计，传统的硬盘架才可以移除，而空出的地方或定制DIY水冷散热系统，或像本文一样当作产品陈列柜。     机箱I/O的4D型风扇供电。     安装完7850双显卡和风扇等，最终装机效果一览。     走线孔使用橡胶套封闭，线材露出很少部分，加之右边拥有宽敞的空间，所以正面看起来非常清爽和简洁，只有背部隐藏的托架稍稍露出的蓝色和PCB电路板，整体效果欠佳一些，如换成黑色封闭就更统一。     背部走线一览，自我感觉还行，值得表扬的是机箱I/O线材真的足够长，绑在硬盘架背部，然后直角走线都有剩余，看到粗实的前置USB3.0线弯了2个直角。     展示高达模型，顺便切换个pose，封闭机箱还有防尘作用，我高达表示吃灰了1个月。     电脑启动后的蓝色LED效果，和高达蓝色翅膀倒也搭配。 以下show time： 蓝色Power按钮、风扇指示灯

ug总超神

帅爆了

都是些小场面

高达模型 很帅

mvpcc

有哪款机箱正面看 左侧是透明的 右侧是挡住的啊。

cS铁杆粉丝

不错

dpgisdpg

mvpcc 发表于 2014-6-28 15:35
有哪款机箱正面看 左侧是透明的 右侧是挡住的啊。

侧透机箱都是这样设计的呀

mvpcc

dpgisdpg 发表于 2014-6-29 21:12
侧透机箱都是这样设计的呀

那尴尬了，我想给他靠正面看左边的墙。。。
