达尔优终结者拆解及更换U口接线方法（献给爱折腾的你）

wlandytex

        昨天键盘就到手了，问题是U口没了，4根线裸露，本来目的只是接接线的事，但是因为好奇所以就对达尔优的终结者（红轴）键盘做一个拆解。废话不多说直接上图，这里面有一些个人接线经验也献给大家。

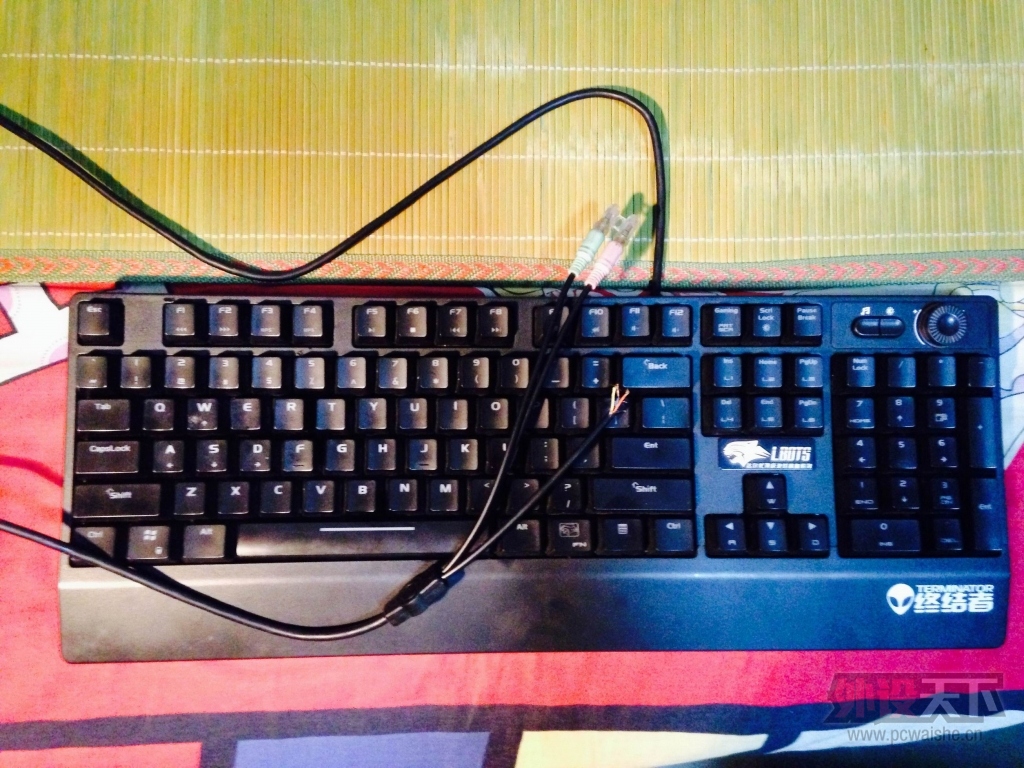

来个全貌的图片，我们可以看到U口没了，裸露4跟线。这键盘还支持音频的外接输入及输出。

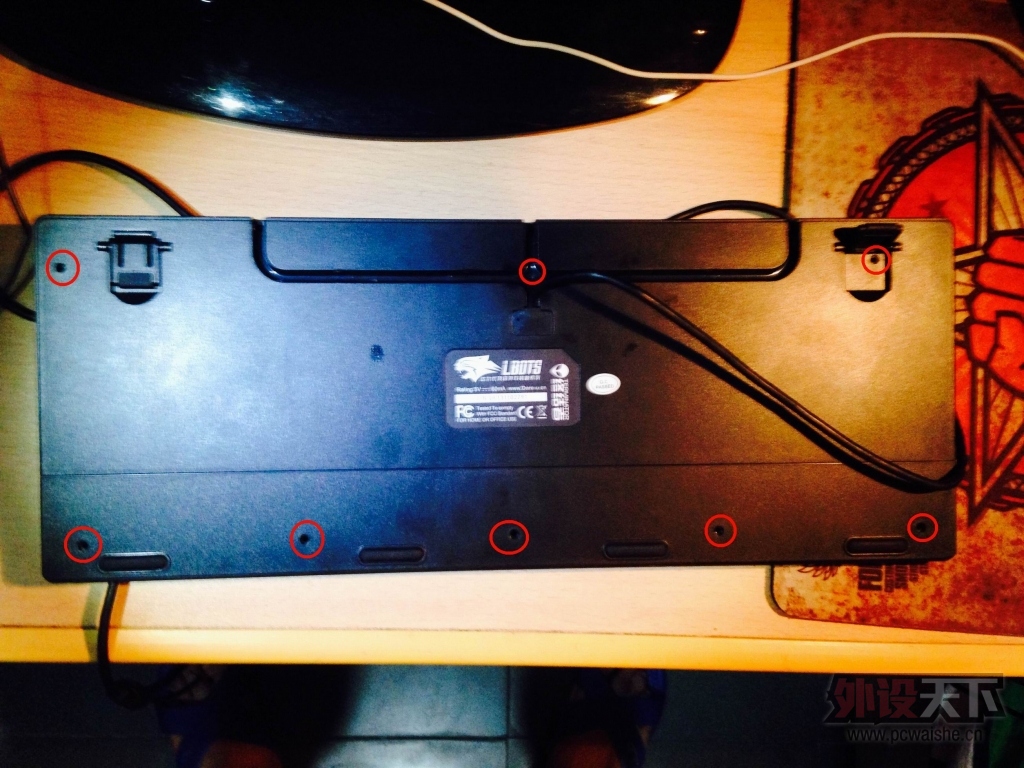

键盘翻过来，看到红圈标记的8个点的螺丝位置。将螺丝全部拆下，见下图

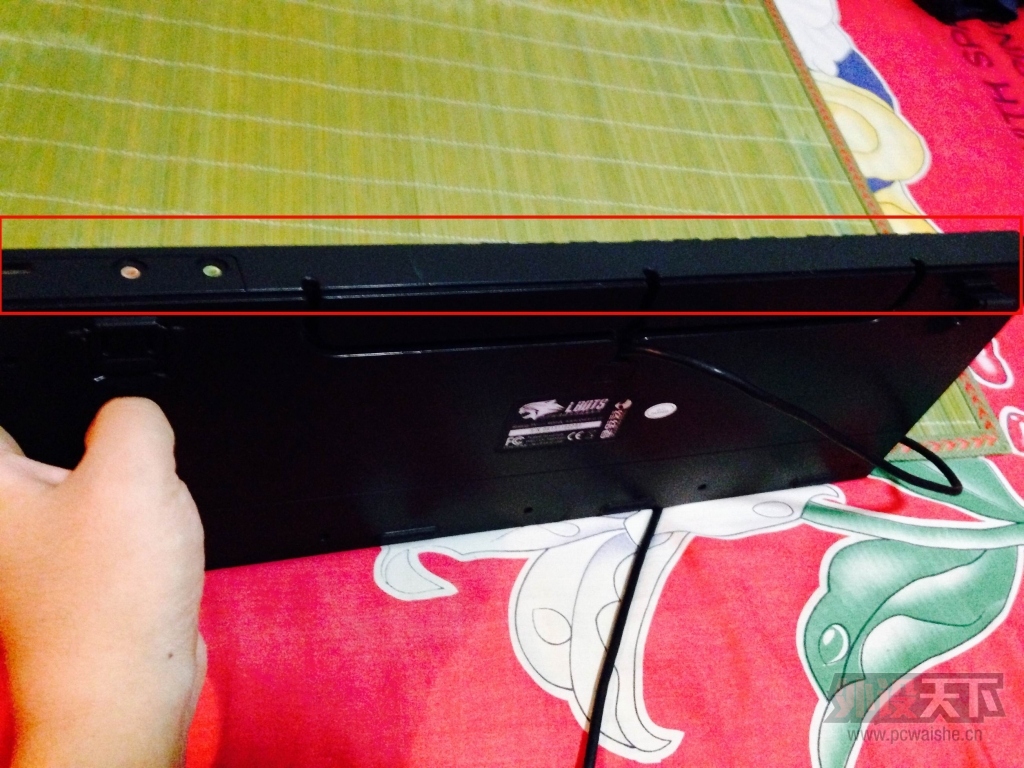

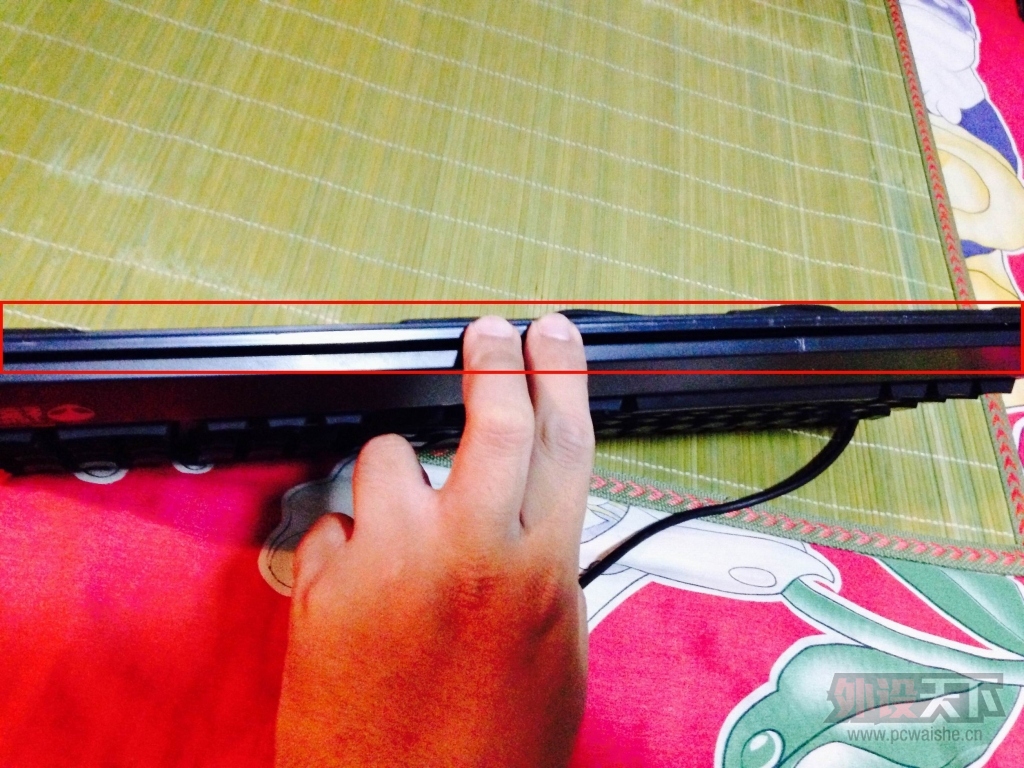

背面螺丝拆下后可以轻松打开键盘的前部。



在这里我们需要一字螺丝刀顺着键盘前部打开的缝隙顺着边来撬开键盘的后部。

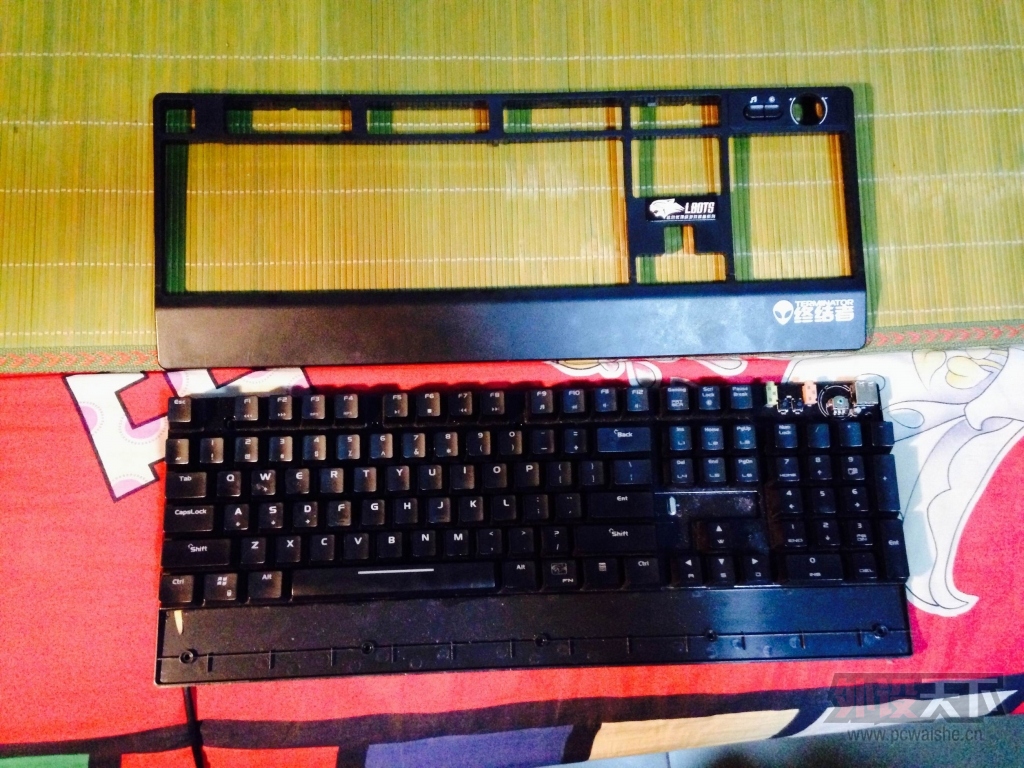

很轻松我们就可以打开键盘，来个全貌的图。接下来我们来分离PCB板子和键盘底座。

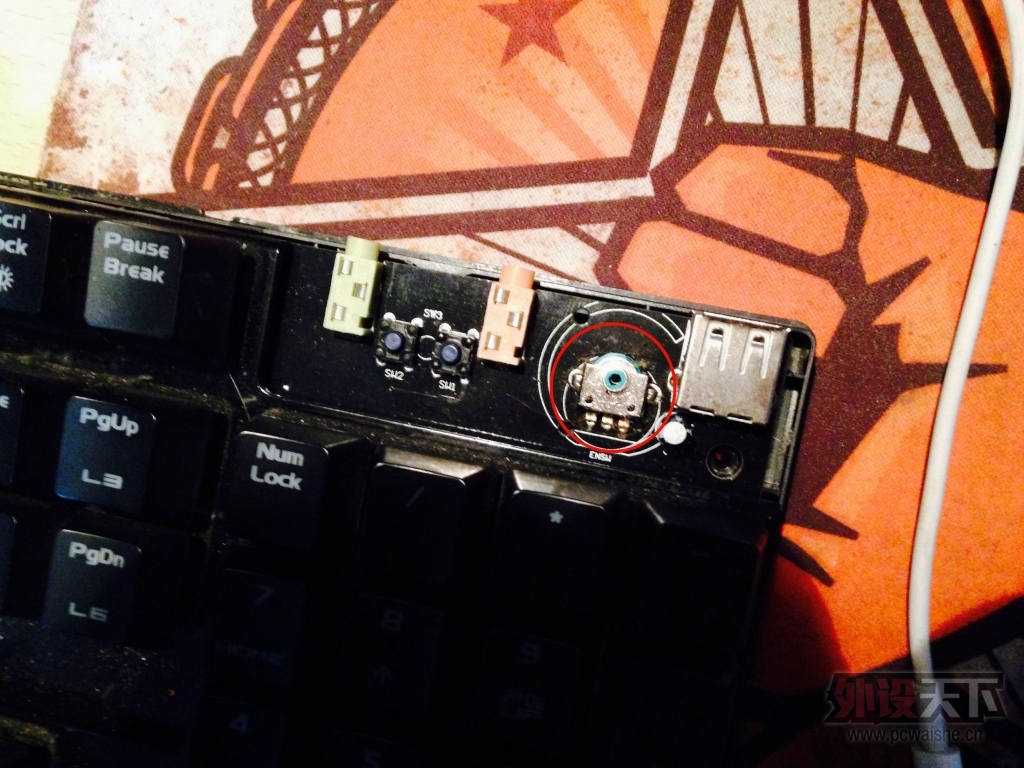

这里调节音量和灯光亮度的旋钮底下是个TTC的编码器。

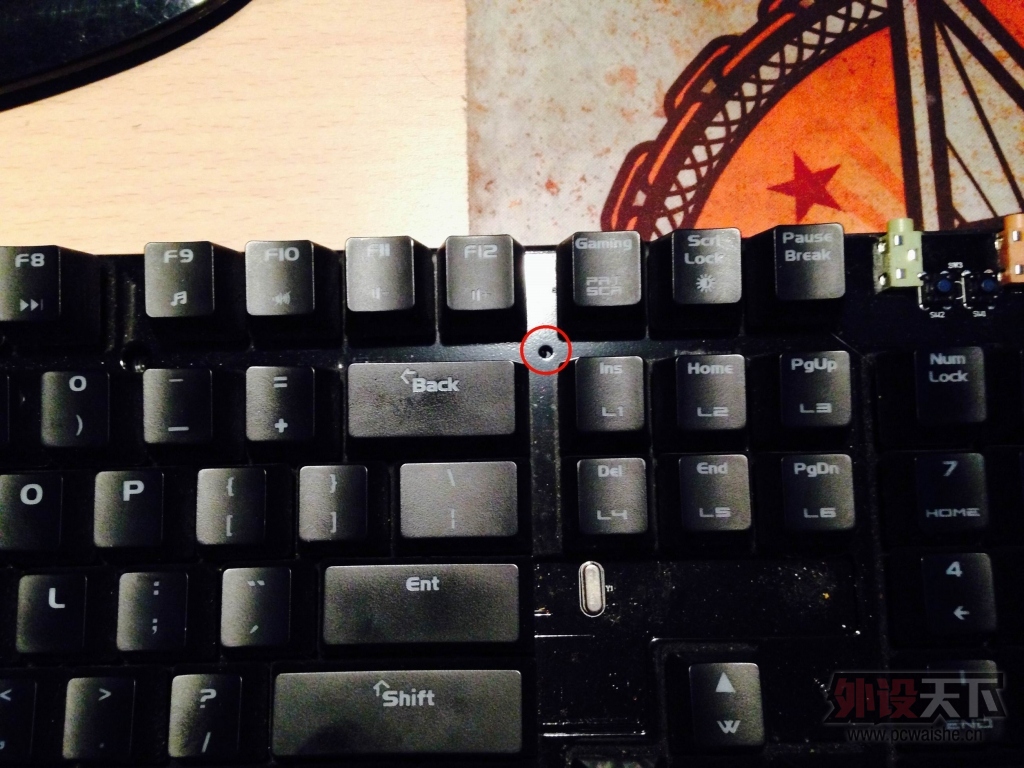

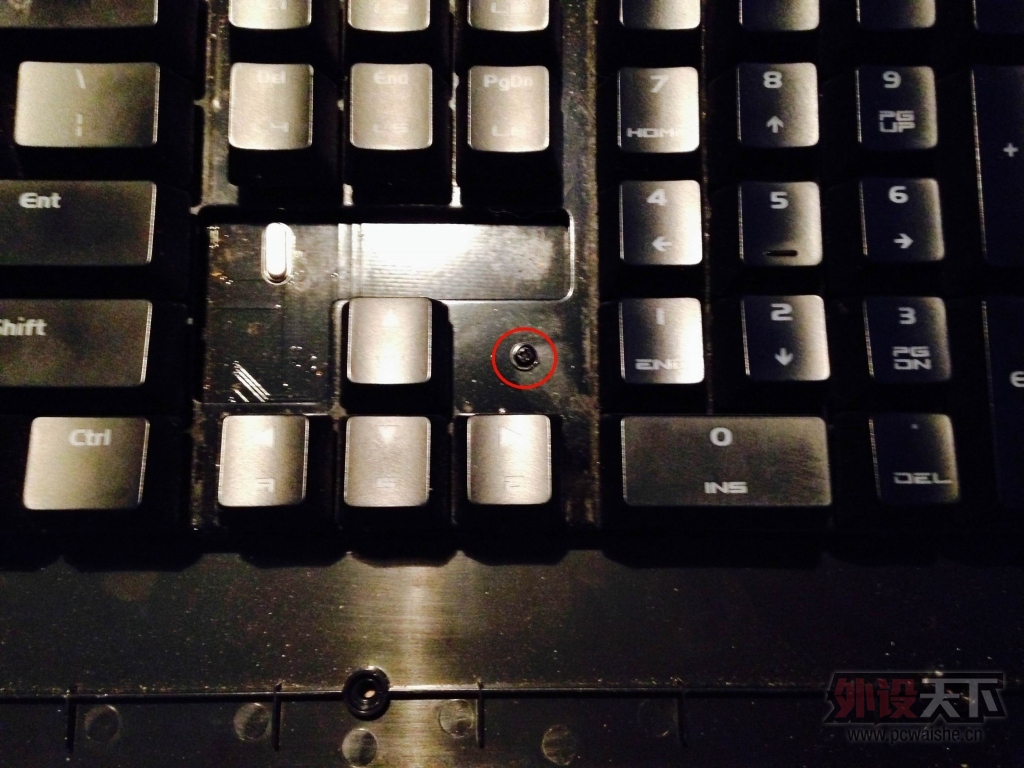

将上图3个螺丝位置的小螺丝拧下来就可以将PCB板子和底座分离了。

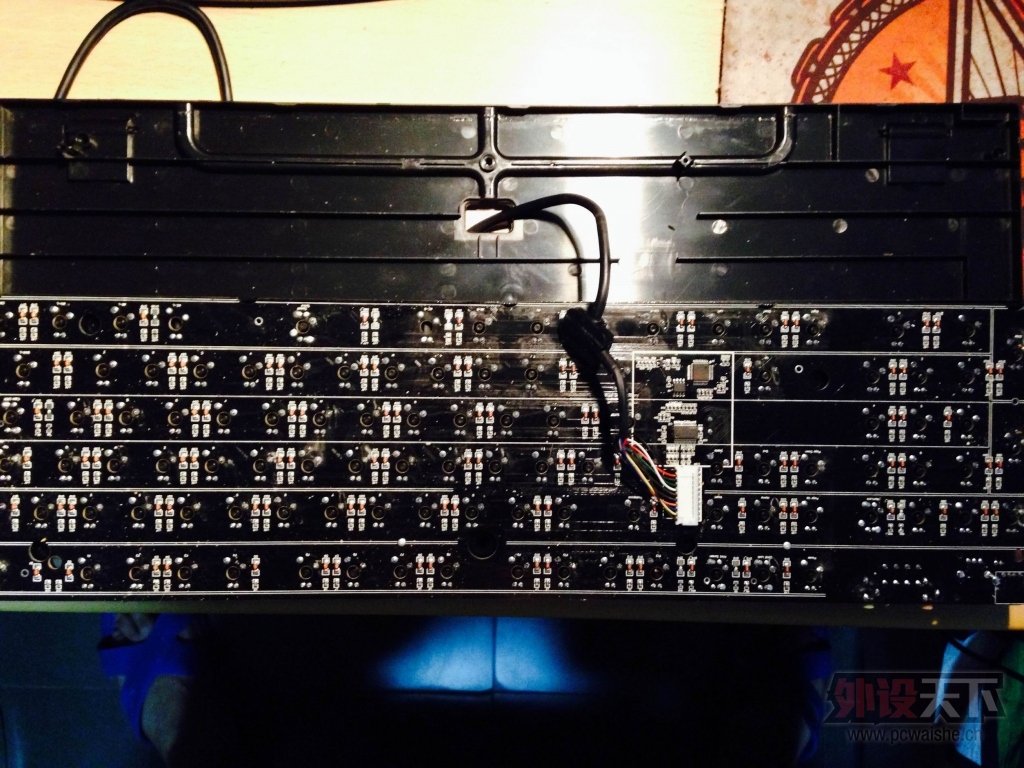

板子背面

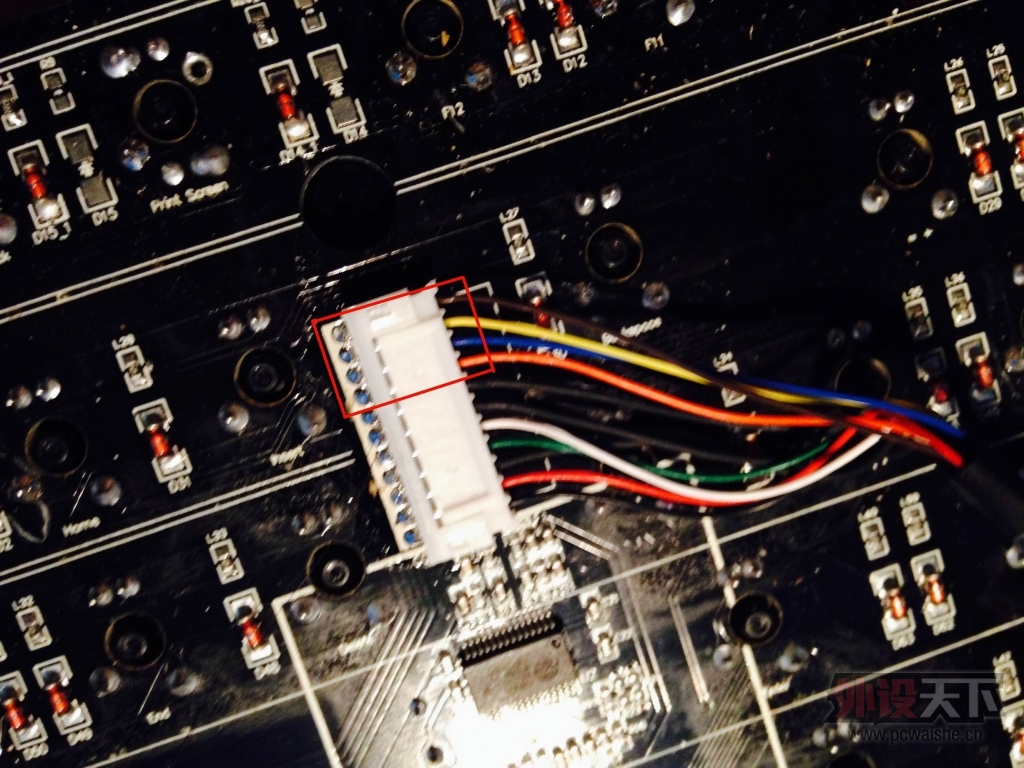

接口红色方块标记的就是4根USB线对应的位置。

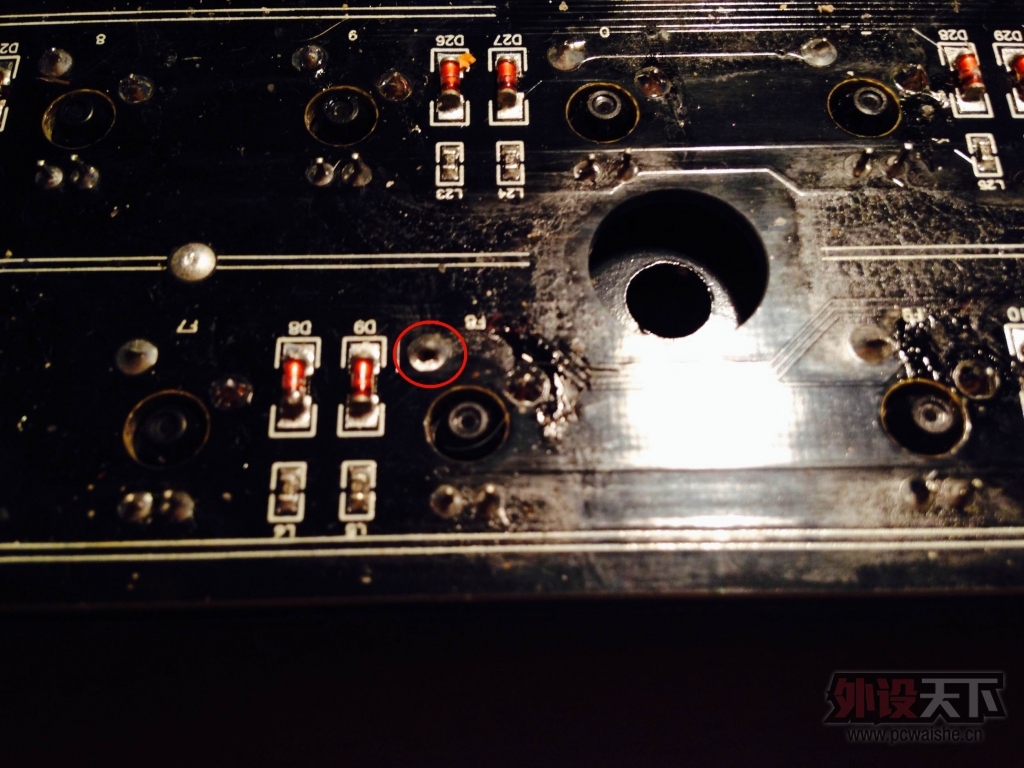

我不得不说达尔优的键盘做不咋地，自己看虚焊的引脚，一半的焊盘都是裸露的。

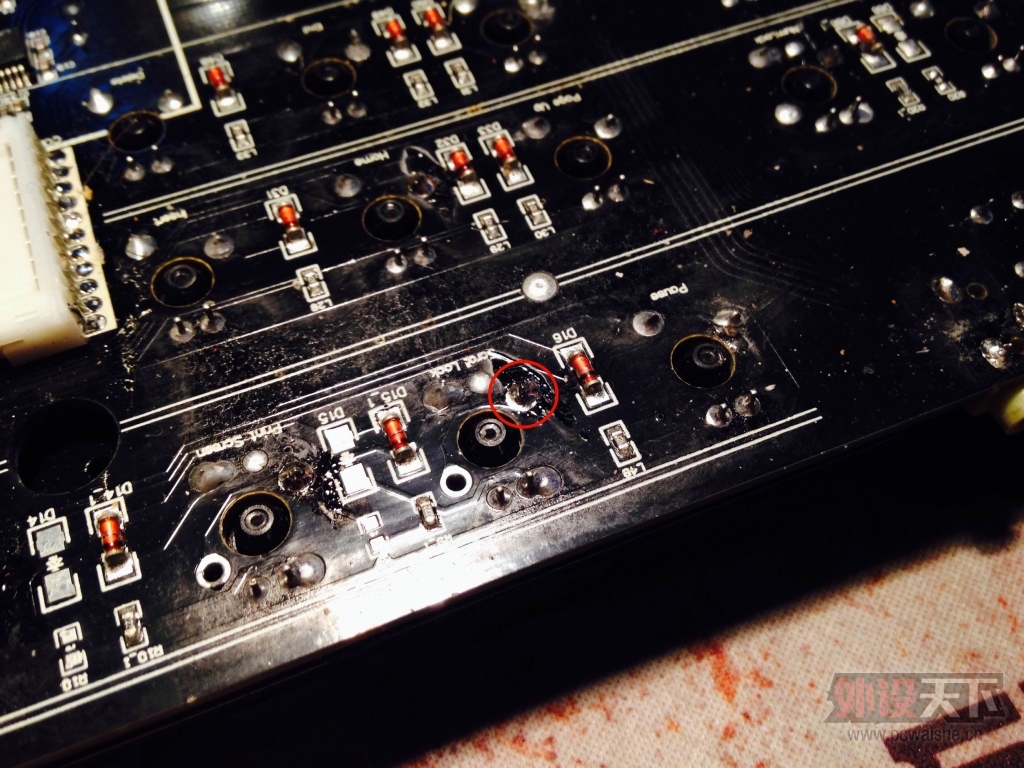

再来看看这个引脚，焊的真够呛。

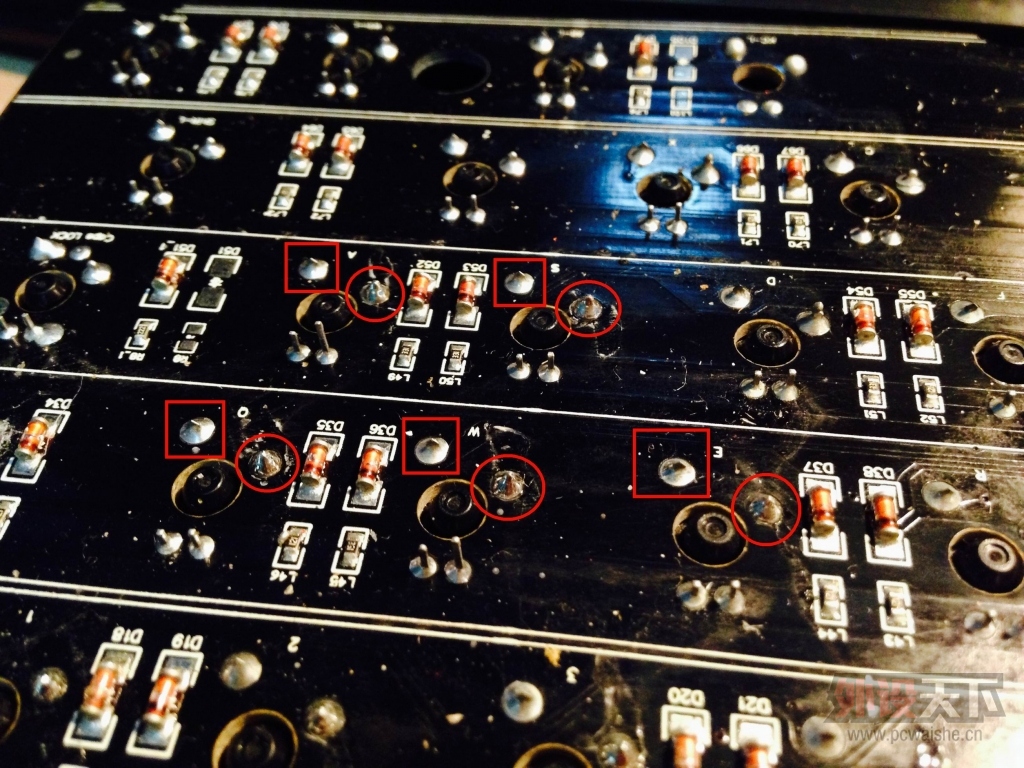

最有意思的是这里，圆圈标记的焊点和方块标记的焊点对比你会发现，第一颜色不同，圆圈里的焊点更有光泽，方块的焊点显得比较苍白。第二圆圈里的焊点的风格和方块里焊点的风格完全不一样，但是看我没有标记的位置上的焊点有些风格是一样的，这里只能说明，我标记的圆圈位置的焊点是人为补焊上去的，只能分析为机器焊的工艺不到位，大量出现虚焊和脱焊的情况，不得不再做人工的补焊。拆解就到这里了。



来说说接线的问题，看到这颜色我就直接蒙了，红、黄、蓝、棕四色线，这不是正规的USB线序啊。下面我们做一个USB接口四色线路的知识普及。

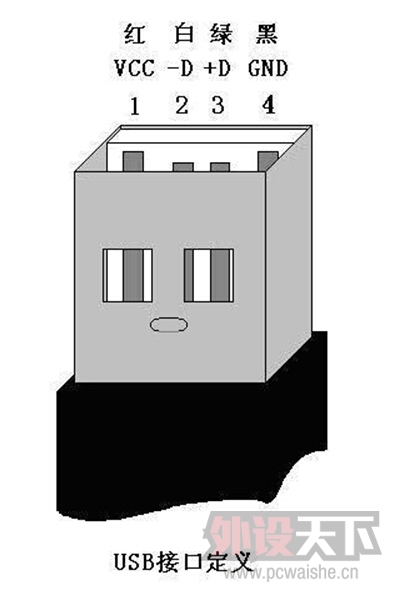

正常来说USB的线标准颜色为 红、白、绿、黑四色，在这里代表的意思是 5V正极、数据-、数据+、5V负极。有人会说图里黑线标记的是GND，GND是接地的意思，怎么会是5V负极，我们接着往下说。GND USB接口：电路图上和电路板上的GND(Ground)代表地线或0线.GND就是公共端的意思，也可以说是地，但这个地并不是真正意义上的地。是出于应用而假设的一个地，对于电源来说，它就是一个电源的负极。它与大地是不同的。有时候需要将它与大地连接，有时候也不需要，视具体情况而定。

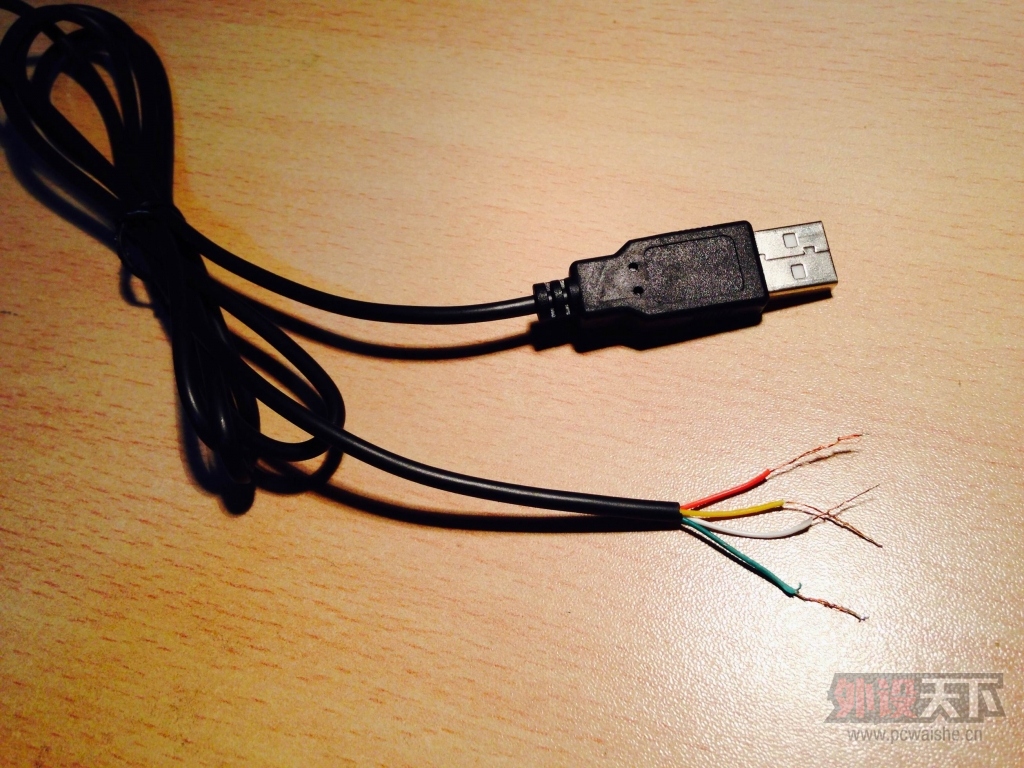

这是要外接的U口线，我们发现这个U口的线颜色也不是标准的USB接口颜色。在这里我用万用表提前将4条线所代表的意思记录下来
1、红线 5V+  2、绿线 D-  3、白线 D+  4、黄线 5V-。在这里一定要知道什么线代表什么意思。

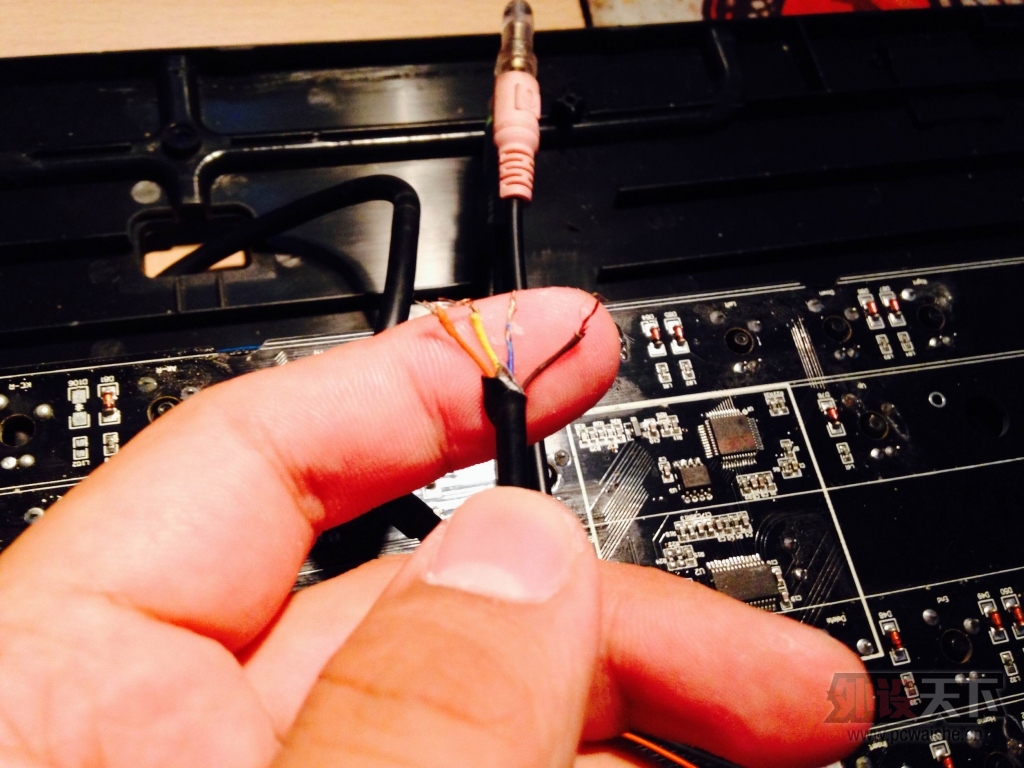

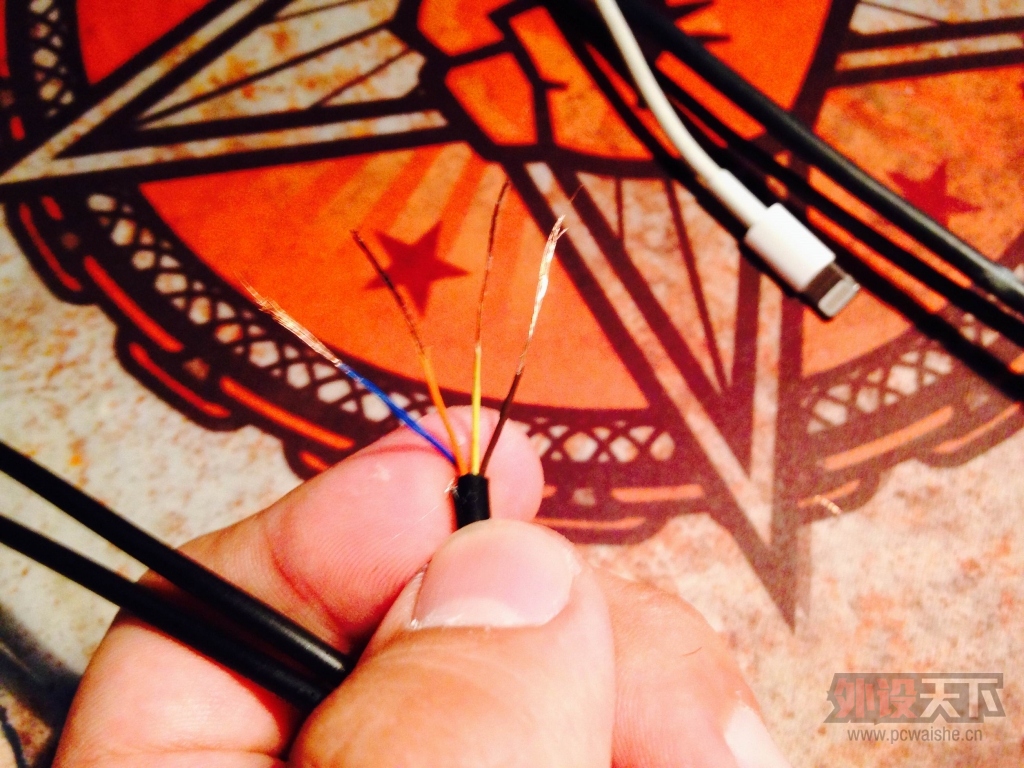

最头痛的问题来了，这是键盘的四根裸露线，蓝、红、黄、棕。到底那根线对应什么意思完全不知道，在这里有人肯定会想红线，应该是5V正极、棕线可能是5V负极，另外两根线是数据的正负级。如果你这么想就离完蛋不远了。经过在网上查找的资料显示，正确的意义为，棕线5V+、黄线D-、蓝线D+、红线5V-。在这里5V电压正负极千万不能接错了。而数据线D+和D-接反是没有无问题的。如果接错了会出现USB设备无法识别。
在这里键盘线对应U口线的颜色配对应该为。
棕——红
红——黄
蓝——白
黄——绿



绝缘防水胶布登场。

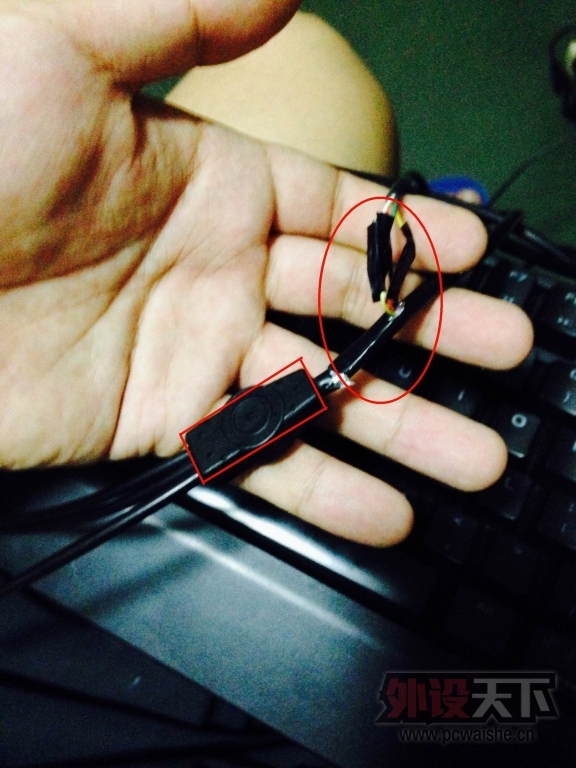

本来接上是没问题后来发现，看图方块位置束线的塑料块位置如果轻微晃动会出现USB设备虚接情况，所以果断在塑料块的后端将线皮剪开，找到USB线打开并连接，这里注意黑线皮下面还包裹着两股音频线，这里可别接错了。

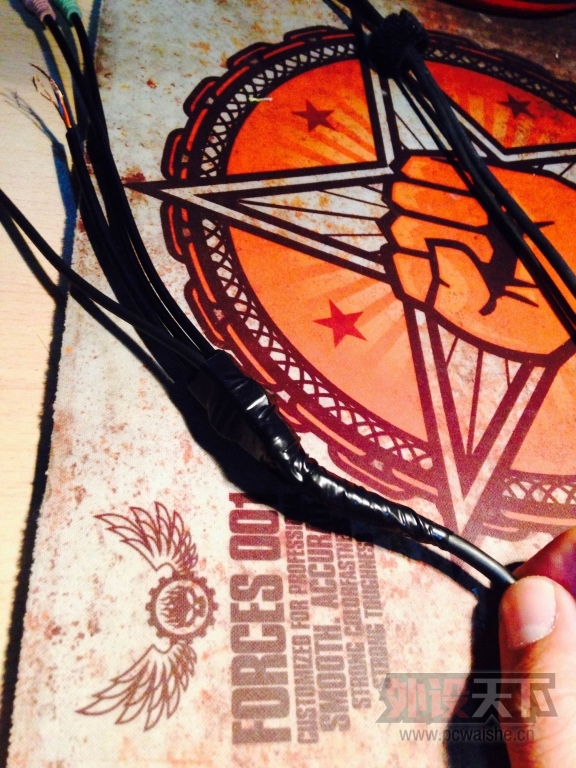

连接电脑测试没问题以后再用胶布把整个拨开的线全部包裹严实。这里我包裹了3层，防止线拉伸的时候对接线处造成损伤。

       最后再在电脑上测试键盘功能，一切OK。其实难点还是USB的线序问题，貌似不同厂家的线各有各的颜色，之前看过PLU 87 白色青轴的键盘那个线的颜色又不一样。所以对于接线一定要慎重，不然键盘可能会烧坏，更严重的连电脑主板也会受损伤。写的有不正确的地方或者不完善的地方还请大家指出。
