【普通技术】如何简单快捷地拆卸微动和编码器

newhand2010

  此贴讲述的是如何用最简单的方法，既不需要暴力爆破，也不需要特殊工具，完整地安全地拆卸微动。欢迎各位讨论。

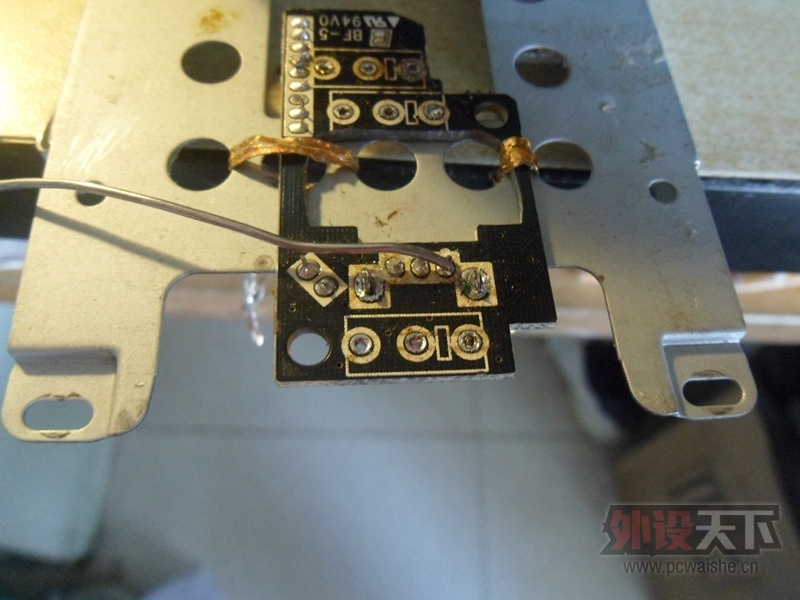

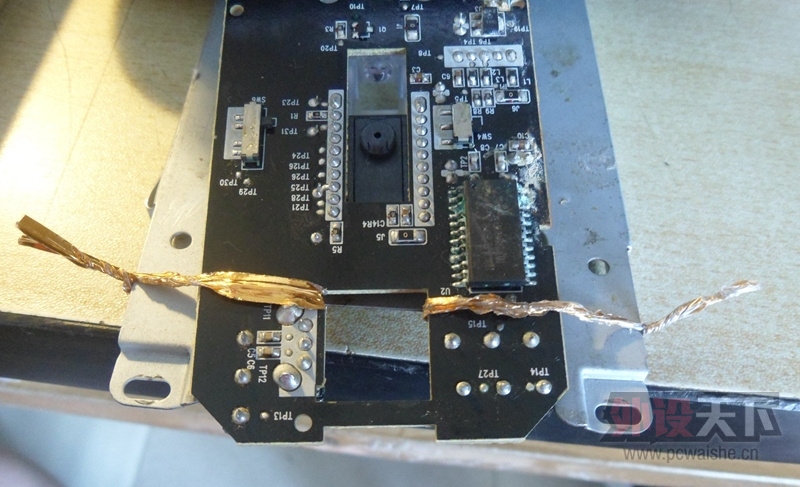

  首先需要一块板子，这块是地狱狂蛇的PCB板。将它五花大绑地绑在一个东西上面固定住，有固定台最好，没有的话就随便找个金属的东西凑合一下。

  这是原装的焊锡，熔点高达227摄氏度以上的无铅铜锡

  焊锡在纸上划的痕迹

  铜锡质地坚硬，划痕颜色较淡
  银锡质地略软，划痕颜色较深(因为含银)
  铅锡质地最软，划痕颜色最深(因为含铅)
  我使用的方法是堆锡热拔法。
  为何不用吸锡法，详见下文。
  因为原焊锡的熔点高，所以需要使用高熔点的无铅焊锡，例如铜锡(227)和银锡(217)，铅锡的熔点183太低，板子上的焊锡不能熔化造成残留，微动紧粘在板子上，卸不下来。
  需要的工具：

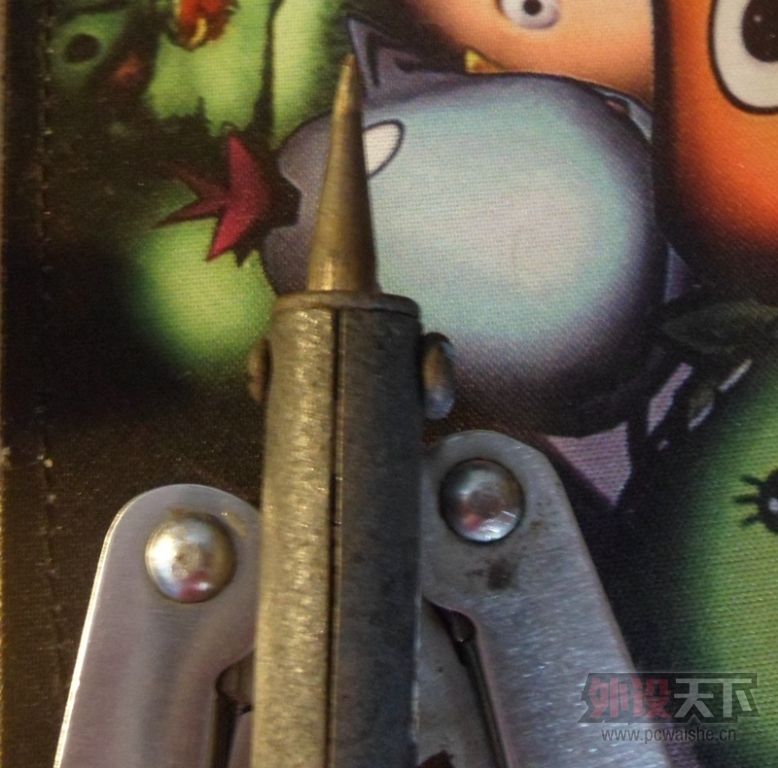

  9块钱路边买的烙铁(有调温烙铁或者焊台更佳)。下面的是钳子。

  5元无酸锡膏(用酸性金鸡牌的准备洗板吧)。
  口罩。焊接时的烟可不好闻，最好戴上。  吸锡器，最后清理板子上的残留焊锡。

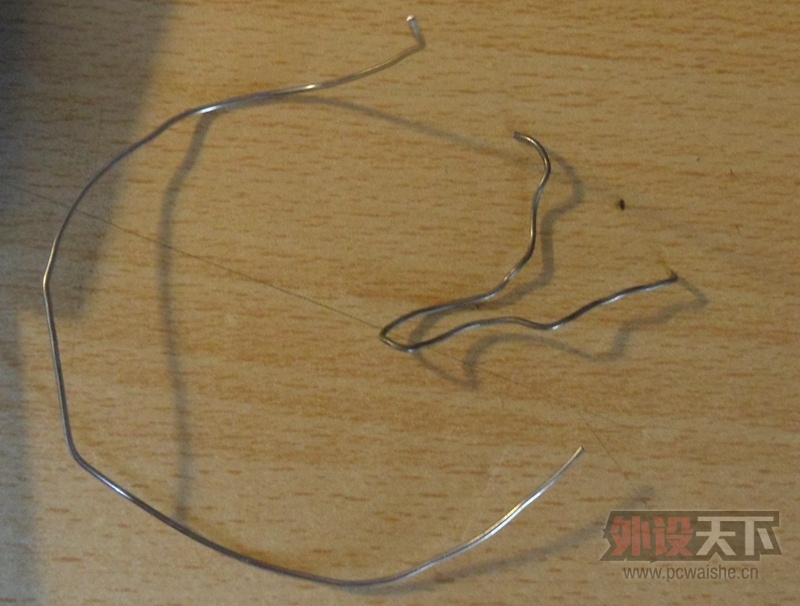

  焊锡丝。左边的是千住3%含银无铅焊锡，右边的是普通63铅锡。

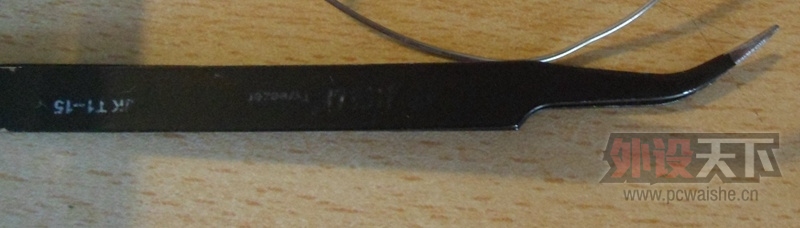

  鸟嘴镊子

  一块棉布湿点水(代替海绵)，烙铁脏了用来清洁或者是温度过高用来降温。

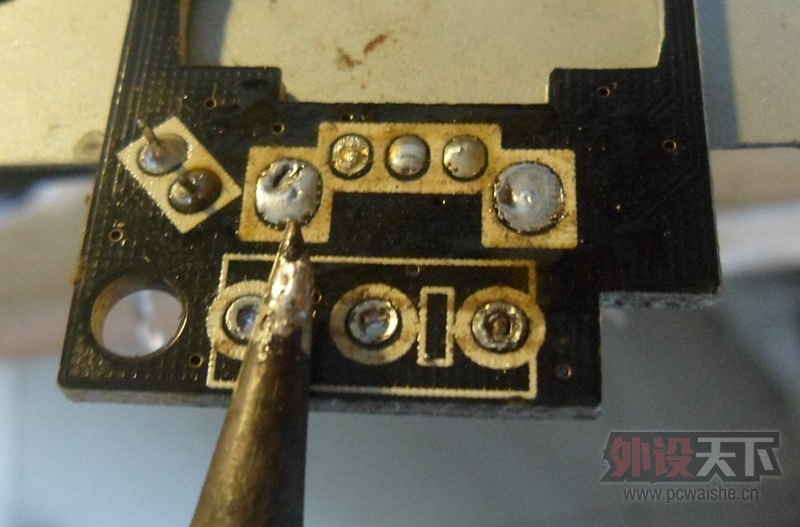

  涂点锡膏

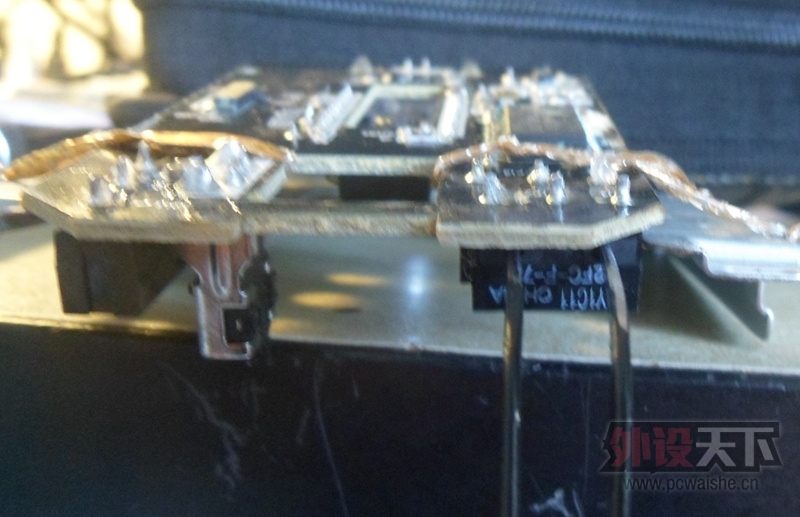

  将鸟嘴镊子插入微动的两个孔里面去

  以下是一个错误的示范，焊锡不足的情况下会发生什么？

  焊盘掉了。
  现在的品牌鼠标的板子基本上都是锡浆+波峰焊，焊锡量很少，焊盘也小，这直接增加了换微动的难度。堆锡量少了或者不堆锡，烙铁直接加热板子，时间一长容易掉焊盘。
  再来一个错误的示范。

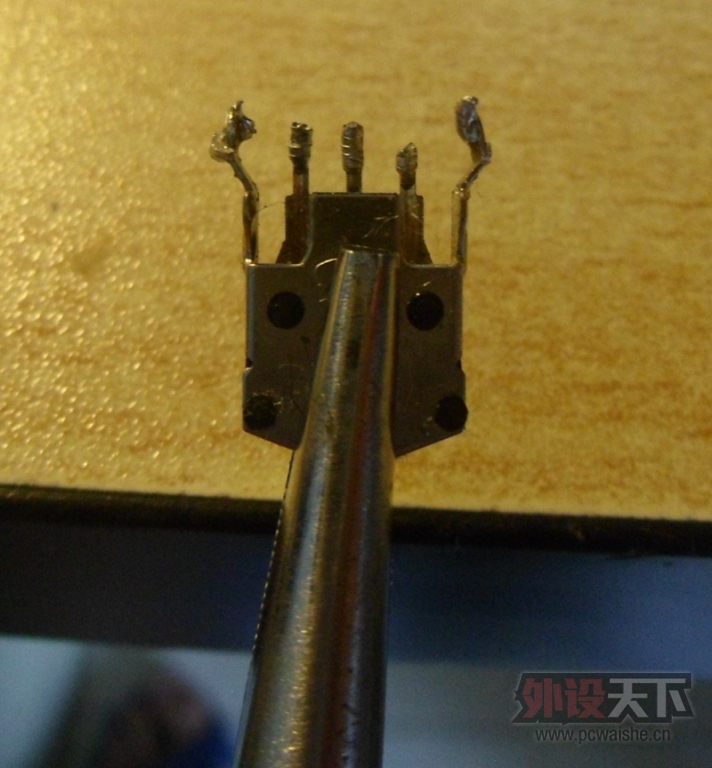

  堆锡用错铅锡。用编码器增加难度。
  根本拔不下来。吸锡后可以看到焊锡残留在孔里堵得死死的。


  对这种双面板，根本用不着暴力爆破，厂家亦有办法去更换零件，只要掌握正确的方法即可。
  正确方法是：多堆锡，焊锡熔化时趁热拔。

  需要使用无铅焊锡，例如千住含银焊锡。这种焊锡流动性好，熔点略比铜锡低一点点，含银焊锡先熔化，包住铜锡，保护焊盘。然后用钳子一夹就拔下来了。

  焊盘完好无损

  然后用吸锡器吸走残留的焊锡，就可以换微动了。
  就是这么简单。屌丝工具也能做出完美操作，多练几次就好。

封锁太阳

楼主你的方法和我差不多..不过我不用鸟嘴钳...直接两根牙签插住了事 更加方便快捷  全程跟楼主一样..

AnthonyZ

瞻仰下大神，手残党表示微动坏了就直接换个鼠标。

nnshisgg

真不错，我一直是打开微动壳换弹片，这种需要焊接技术的活手笨搞不来

paultang

hworld 发表于 2014-6-23 13:40
用电热吸锡器不是比这个更简单？基本上热了直接一吸就干干净净的

那种30W的电热吸锡器对付高温焊锡不给力啊。

根本停不下来~~

早点看就不会焊坏两个鼠标的焊盘了

仰望永恒的星空

手残党表示，不会。。。

hworld

用电热吸锡器不是比这个更简单？基本上热了直接一吸就干干净净的

uuuiii

好帖子，我冰豹pure拆开后一直无从下手，原焊锡吸不掉

endless27

真心羡慕这种技术好的...自从IO被我搞坏了，就再也不想自己动手了

wlandytex

看到第一张图让我想起电影里阉割前，先把那人的两条大腿绑上。。。。。

潇潇红叶

    我一般都是用恒温烙铁。一手拿烙铁、一手拿PCB板，微动面朝上、烙铁加热下面的某一个管脚一两秒钟,待管脚上的焊锡熔化沸腾时，拿PCB板的手往下一抖（甩），熔化的焊锡因重力和惯性作用落在地上变成锡渣（地上垫几张报纸），成功后再试其他的管脚。
    这个初次尝试可能不尽人意，需反复练习，孰能生巧罢了。
    需注意细节： 尽量使用30W以下的烙铁，加热管脚焊锡时间越短越好（焊锡刚熔化即可，时间长了或短时间内反复操作会造成脱焊）。



顽强的O蛋

好贴

blares

随手抓起就是工作台，哈哈，支持了。

study

蝰蛇还是用吸锡吧，一次不干净，加锡（63锡）再吸就干净了
