讲述自己做铝合金外壳的血泪史，有血有泪有屎。

xuanlong04 · 发表于 2014-6-22 13:35

本帖最后由 xuanlong04 于 2014-6-22 13:45 编辑

上次发那个不够正规，我一会删了，这次重发说点有用的。。
额，前前后后折腾了1个多月，求爷爷告奶奶的终于把东西弄出来了。。我一直给自己的定位就是屌丝版。或者说是穷鬼版。现在把加工过程中的各种问题和弯路简单说下。
让想做这个的少走一点弯路吧。还是说的，如果不是对DIY的热爱，自己做这个东西真不如自己花钱买个。这里我就不过多涉及价钱的问题，只说简易程度。

首先，材料。台叔的壳子是6061的，FMJ是7075的，具体2个铝合金有什么区别，自行度娘。
简单说一点，这2中材料用来做键盘壳子都是绰绰有余的。真要说什么区别，就是7075在各项数据上都比6061要高很多，包括价格。
我印象最深的是硬度，6061是80。7075的是150。不锈钢是183.。可见7075有多结实。。
群里问我对比，我常举个例子就是，让你去家门口的超市买瓶醋，一共50米的距离，帕萨特比朗逸，快不了多少。。
我做了2个样品，6和7都做了，都是说了尺寸让裁的。我们日常周围卖铝材的，大部分都是建筑铝材，铝框架，建材类的居多。这种压铸的铝板和铝管真不多见，反正我在新乡是没找到。

加工，这个方法有很多其实，我一个同事一直劝我去铸铝，就是铸模压铸，要是做的多价钱相对于CNC数控机床加工要便宜不少。但是我就弄了2个样品，还是上的加工中心，这个加工费的价格几乎占了总费用的一半以上。精度越高，越细致的活加工费越贵。最郁闷的是，这大家伙一个设备几十万，你说帮我做个样品吧，做好以后，给我批量做30个，，人家甩都不甩你，不够电费的。。这才是拦住想自己做东西的人的最大的老虎。设备太贵，私人定制基本不行。。即使找到了，你没有图纸，你找了一百圈，做好了图纸拿过去，别的我不知道啊，我做壳子用这个CNC。根本不支持什么CAD,实体设计软件的图纸，必须要拿着尺寸，技工在CNC上一个尺寸一个尺寸的编程做好才能做。这一个编程的时间，我这个这么简单的图纸都需要一下午，稍微复杂点的至少要一天。这设备一天的收益就差不多够50个壳子的加工费了。所以，如果你身边有做这个的朋友，赶紧搞好关系吧，那天请个客，晚上给你偷偷搞一个，就赚大了。

说下其他的，铸造的话，模具的费用我估摸要2000-3000，精度还没有这个高。后期处理也比较麻烦，如果不能形成规模，基本不用考虑铸造。
还有最后一个技术，最廉价也最难看，焊接。成本呈几何图形下降。几个3,4MM的板子拉一起氩弧焊一点，一打磨，成啦。缺点，整体外观不好看，里面螺丝的位置需要上铜螺柱，也不好看。。杰少做了一个不锈钢的壳子，大家见了，1MM的不锈钢用折边机弯出边框的厚度，然后整体焊一下，一打磨。变异耐用，打架还可以当武器。

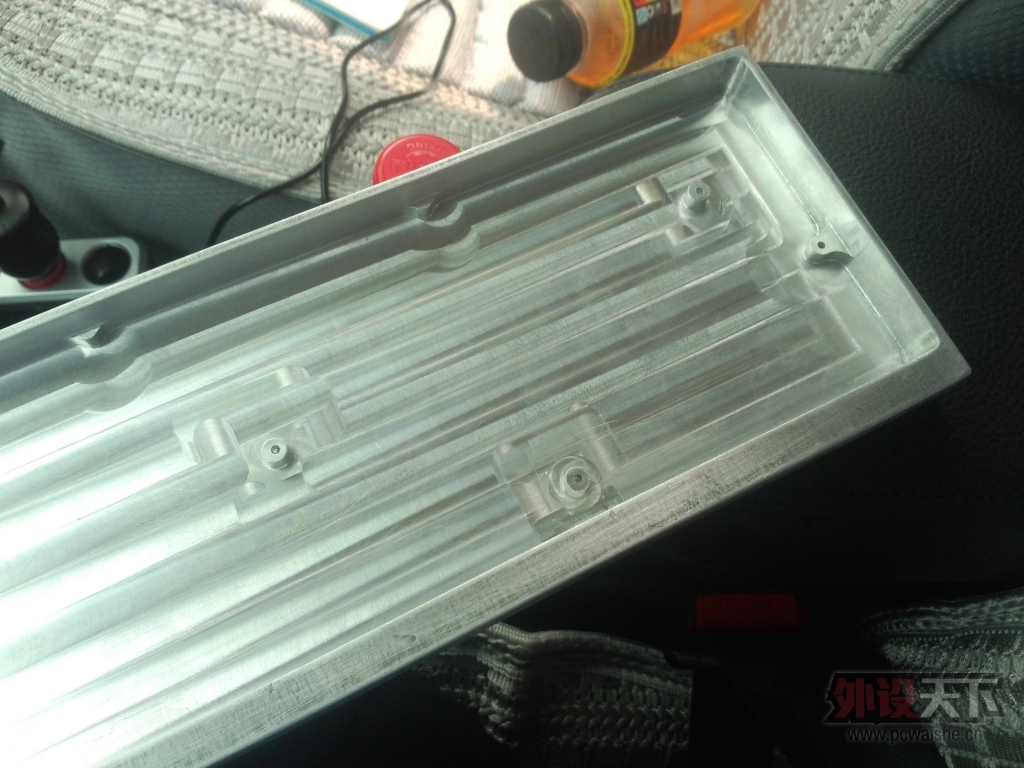

终于加工好了，下来一看，里面一道一道的都是加工的痕迹。我上图

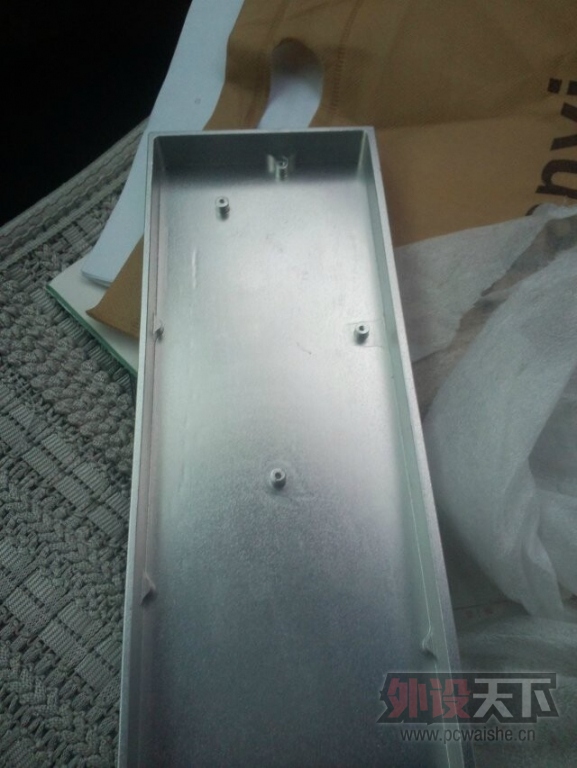

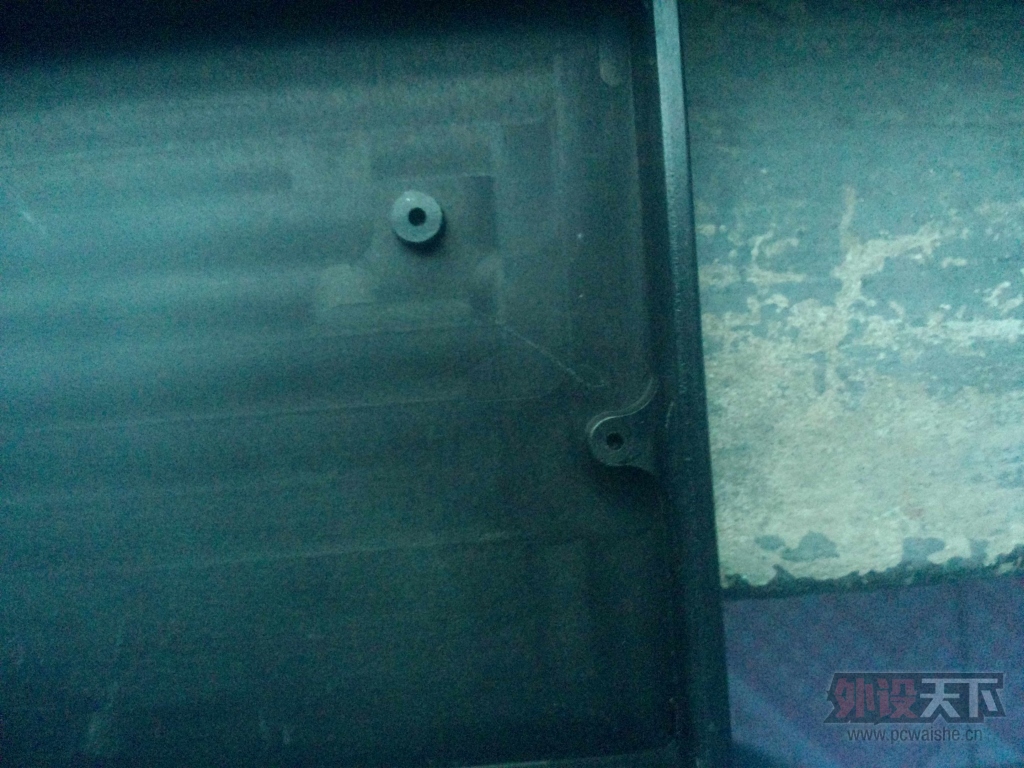

这横七竖八的。我到现在都没有解决这个问题，不知道其他做壳子的大神是怎么处理的。第二个样品，我专门拿去打磨了，因为在里面，砂轮机打磨不完全，有个边角嘎啦就磨不到，磨一半的样子还不如这个好看我觉得，这样的氧化出来后也有痕迹，不过有的人还觉得蛮顺眼，说不用去掉。各有所爱吧，你让我去，我也去不掉啊。氧化后的图

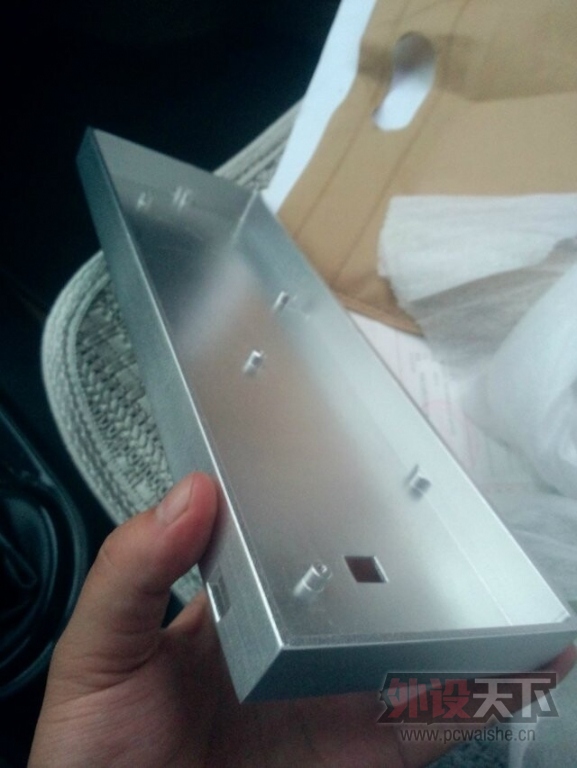

反正在里面，外面一圈绝对是干干净净的，并且下了加工中心后，我第二个样品是用砂轮机用羊毛轮抛光的。氧化后看着还行，但是还有不均匀的地方，然后我下一步的打算是，用最细的砂纸，上电动抛光机，这样整体的外表都均匀平整了，但是现在只是理论阶段，这个能不能用砂纸我还不确定。。有知道的大神可以给我个结果。

好了，加工了，打磨了，氧化前最后一个步骤，套丝。这个简单，壳子图纸螺孔位置是直径2MM的眼，街上买了个2.5的丝锥，几块钱，用搬杠一拧就行了。主要是GH60和POKER2的螺孔好像都是2。5的螺丝。。

终于该氧化了。第一个样品，就黑色这个，我找了一圈，一个村里的小作坊，老板信誓旦旦跟我说有普通阳极，硬质阳极，我说样品你给我来个硬质的吧，，然后拿过来一看，各种瑕疵，没处理到的什么的，，丑的啊。心都灰了。后来又振奋了，打了第二个样品，又找了一家氧化的，这个是大公司的，但是因为厂子污染超标貌似，被停了，老板带着几个工人跟设备还是藏在市郊的村里，尼玛，这四线城市找个东西真心难。不过这个老板貌似很专业，看了看我第一个壳子，说这就是普氧。根本不是硬氧。坑爹啊。然后我把样品给他，，又给我做了个氧化，这次老板说是喷砂银色阳极氧化，不是硬质的。但是效果比第一个好很多。当然，价钱也比第一个贵很多。。这里我要给的建议是，既然已经花了这么多钱搞了壳子，就别心疼着几十块钱，去找不靠谱的去做氧化。不然做坏了，哭都来不及啊。

氧化也做好了。似乎已经完工了。。但是后面的路还很远啊，群友反应想要LOGO的问题。。我听说FMJ做那个腐蚀的板也要好几千。干不起。。

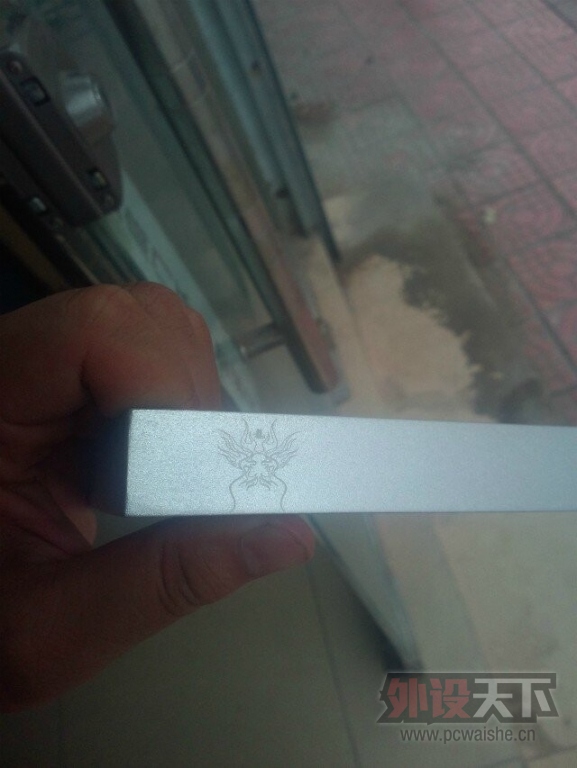

于是我找啊找。。找到一家激光刻标的。一个问题又来了，这个是给零件尺寸什么刻标的，一次都是几千上万的做，，我这点东西，老板说那只能你多给点钱吧，不然还不够什么什么的。。量啊，，要是人人都用poker2。哪有这么费劲啊。好说歹说，正好老板下午也没事，50块钱给打了2个，一个V仇，一个龙头。这还是我承诺后面有批量活的前提下。

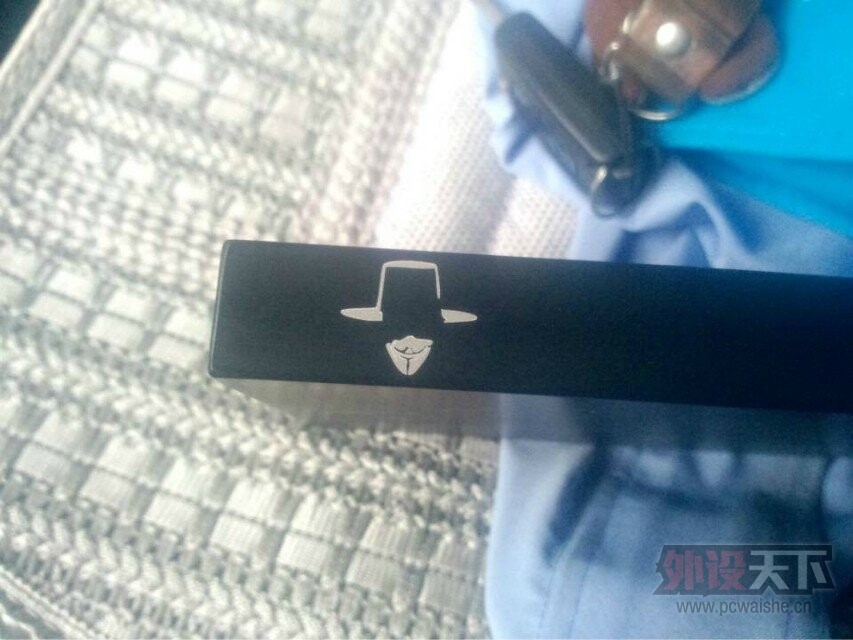

新的问题。这个激光刻标是打掉外围的一层，漏出里面的颜色。上图

图片可以看出，黑色氧化打完，楼主铝本色，黑白对比效果很好。一个很大的问题。漏出的部分是铝本身，没有氧化层，时间长了，这个会被氧化掉。我加了几个专门做氧化的群，去问了高手，得出处理结果有2。
第一，扔那不管，因为不管是6系列还是7系列，本身因为含有其他金属，都有一定的耐腐蚀，耐氧化性，存放环境不潮湿的话可以保持很长时间不完全氧化，注意，是不完全氧化，就是形成整片的氧化色。在一个，铝的氧化物是三氧化二铝。这本身就是一个灰色的物质，所以，结论是，放那不管，很久之后会发灰。。。黑化肥会发灰。。。灰化肥会发黑。。。不会变成黑色。我觉得这个灰白，可能会有一样银放长时间那种黑灰色的感觉。应该不错。再加上这一小块。肯定是整体的氧化，不太会影响图片的效果。
第二，这个厉害了，二次氧化，壳子本身已经有了黑色氧化层，现在为了这个小刻印，在氧化一次，对原来那一层氧化层不会造成太大影响，刻标的图案还会变得颜色很稳定，并且不会有后来的问题。缺点都知道，尼玛费事费钱啊。。

最最后，，垫脚的问题，可以自己找个垫。我现在正在准备做一个新的垫脚。配合我的壳子，这么整体的一套，是多么的拉轰啊。。

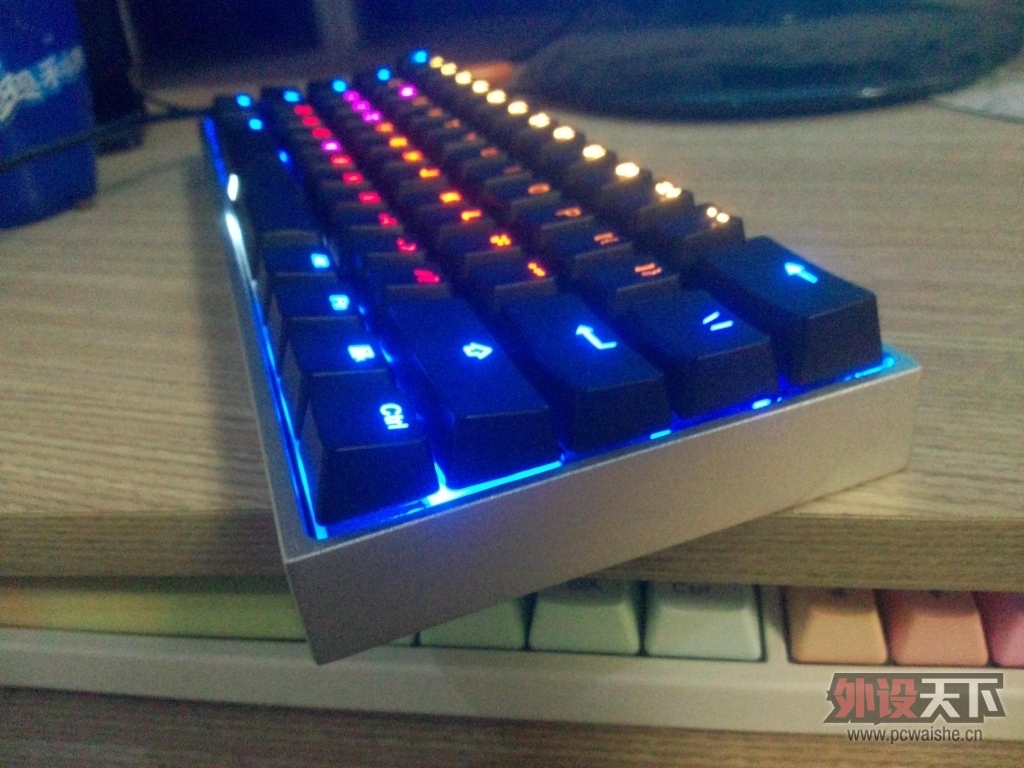

完了，打了这么多，累坏了，上几张图。谢谢论坛的支持，谢谢大家的帮助，上个帖子回复我有意的哥们我都PM了。请注意查看。
