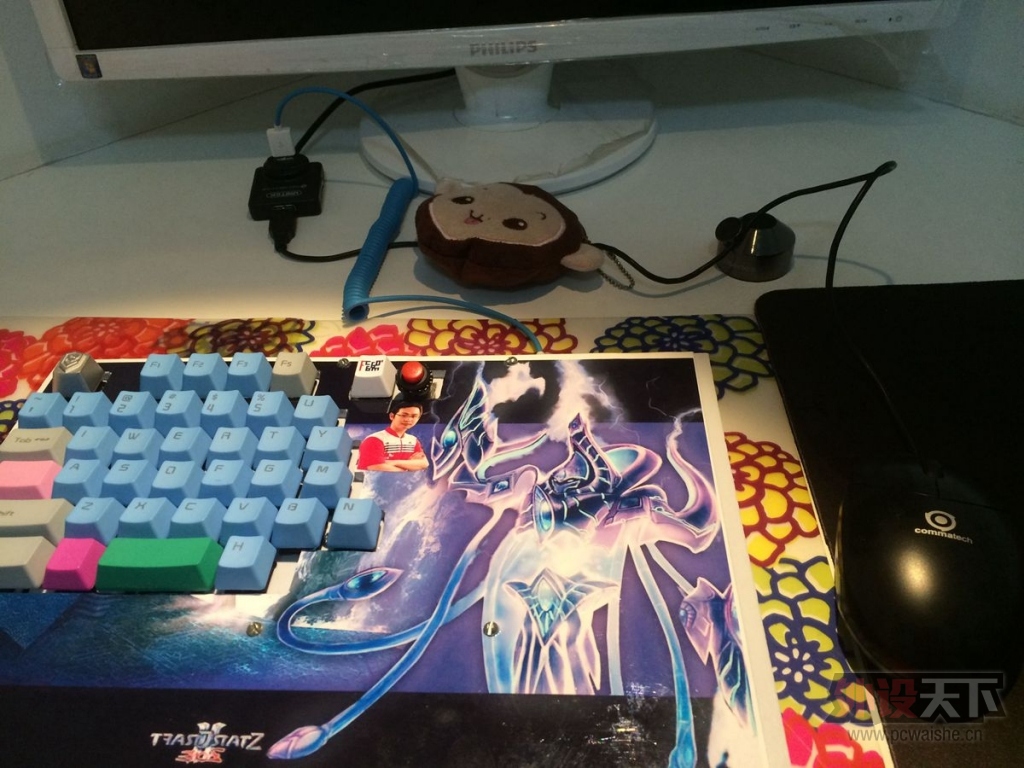

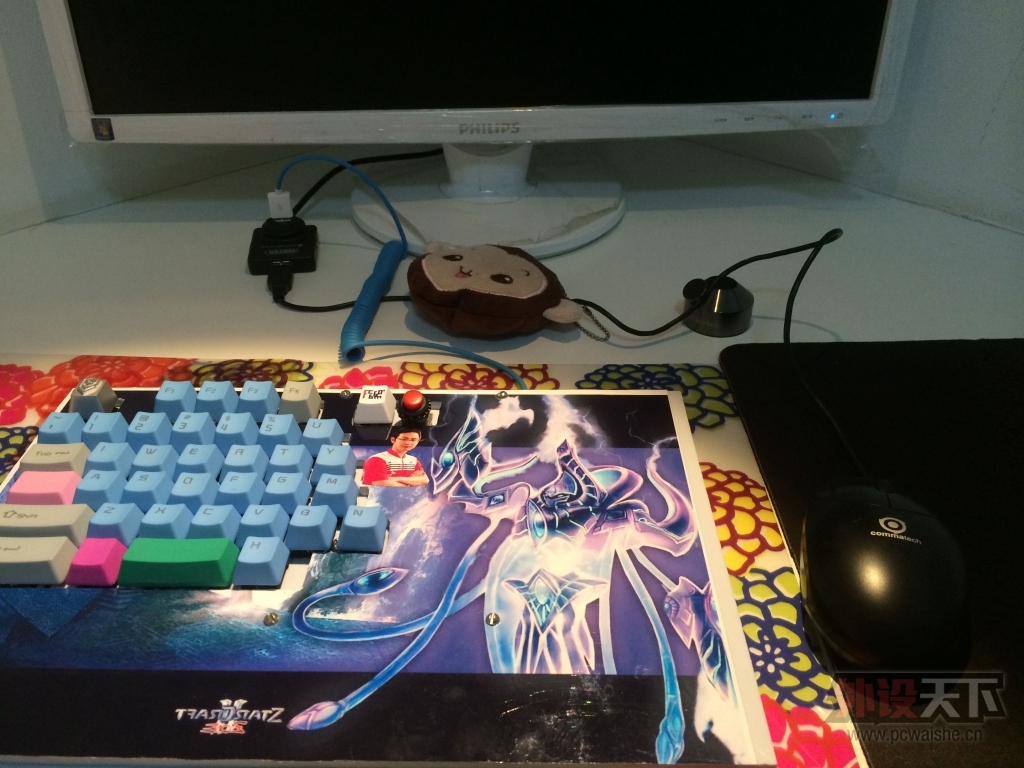

用实际行动为自己喜欢的星际争霸和外设天下留下美好回忆-自己做键盘求加分 大家不需要误会，本人并不想退烧或者离开外设天下，今天写下的只言片语只是应版主前一段的倡议，用实际行动在星际爱好者、外设圈子、朋友之间宣传一下我所喜爱的游戏和机械键盘，如果有朋友不理解，也可以看成这是一种折腾精神，一名星际玩家对游戏的挚爱，一名键盘爱好者对红黑茶青的4种颜色喜爱，超越口舌之争、真真切切的体会什么是折腾有界、爱无限。 喜欢折腾键盘的原因很简单，游戏中解说小色的大力推荐，外设天下各位玩友的大图放毒，剩下就是机械键盘是一种能最大潜力释放折腾精神的外设装备，只要您愿意，就会为喜爱的游戏DIY一款你专属的游戏键盘。 具体聊聊我这款，全球首发《星际2神族专用单手白光38键红茶青黑机械键盘》，做键盘的初衷是想在我的一款键盘上加灯，而当时在外设群一个貌似很牛逼的大神刺激了我，我搜了下他发的帖子，貌似就是改轴，加灯之类，就连发个给轴上油的帖子都被捧为精华（他看起来没什么钱，做不了烧钱的客制化），我想啊，一个只需要初中原理的手工活就有那么多人趋之若鹜的捧之为大神？我就要做个他会做的，还有他不会做或者懒得做的事，并告诉各位大神，别人不做是因为懒得做，不要摆弄小聪明，赚多多的钱养活老婆孩子才是王道，这款键盘包含外壳制造，钢板制造，PCB板模拟，键线分离，加灯，等等除了没做主控和键帽，什么都自己DIY。 插句感谢的话，感谢提供我充足时间的老婆大人，做这个东东，充足的时间是王道；感谢提供键帽的“冷夜风烛”；感谢提供轴支持的不离掌柜；感谢各位玩友的经验贴，感谢你们，这里不是打广告，只是愿好人好报（感谢版主给我加技术分，求票）。 做键盘只是想表达我对星际的热爱，帖子也不想做教程，各位想学着做，先听我说几点：一、千万不要高估自己的动手能力，慢慢来累点苦点没什么，出血就是大事情了。二、好创意也要有好工具，不要想着一把勾刀闯天下，一招鲜吃遍天那是只有我们星际神族才能干的出来的事。三、工业化对尺寸标准的要求甚为苛刻，我们这些用小刀割ABS板的兄弟们，还是把图纸画的留点余地，尤其不要用小刀割亚克力板，累死。四、与电有关的要注意安全，不是叫你注意您的安全，是注意是否短路，小心电路安全。五、能买键盘还是买吧，自己做个破键盘，累人累己，我若不是对星际特别热爱或者就想灭灭那个大神，我才不会干这苦差事呢。六、做好之后把偶像的头像放上去，我喜欢joy的坚持。七、耐心！还是耐心！ 上学时老人们常常对我讲好记性不如烂笔头，文化人管他叫预则立、不预则废，所以动手之前要有准备，否则半途而废止增笑耳,手工绘图必不可少。这里我强调一点，不要太去相信网上所谓大神的图纸，很多大神之所以称为大神，只是因为你没有耐心实验他讲的东西，我手里这份键盘钢板外壳的尺寸图，漏洞百出，所以，要分享，不要盲目，更不要拿来主义。
以上说的多，做的少，总该到上图的节奏，请各位无wifi的兄弟姐们注意流量分配。这个键盘的原理就是用机械键盘的轴做一个薄膜键盘，根子上来说它是具有机械手感的有冲突的薄膜键盘，（笔者也曾想做个无冲的机械键盘，不过主控，二极管这东西原理上了解就好，成本太大，手工太繁，下次做虫族键盘的时候可以试试。）

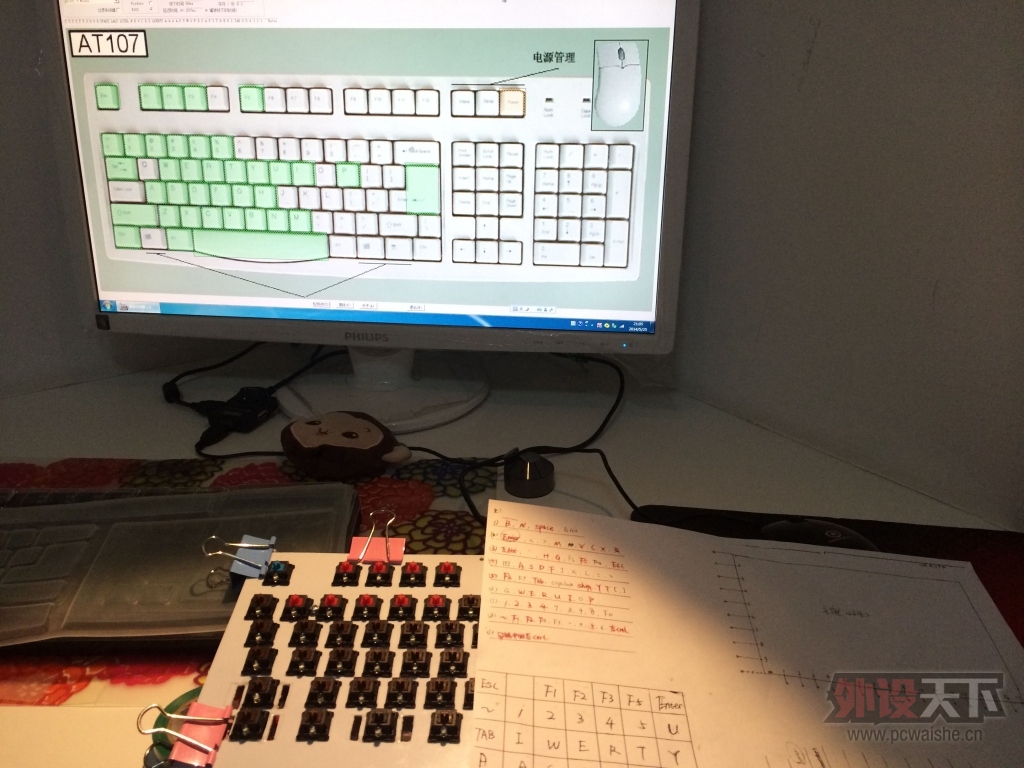

第一步拆下薄膜键盘的主控，在主控的26个焊点上分清楚如何模拟104个按键，找到神族专属的那些键的两两组合，这个步骤很简单，没必要详细说明。

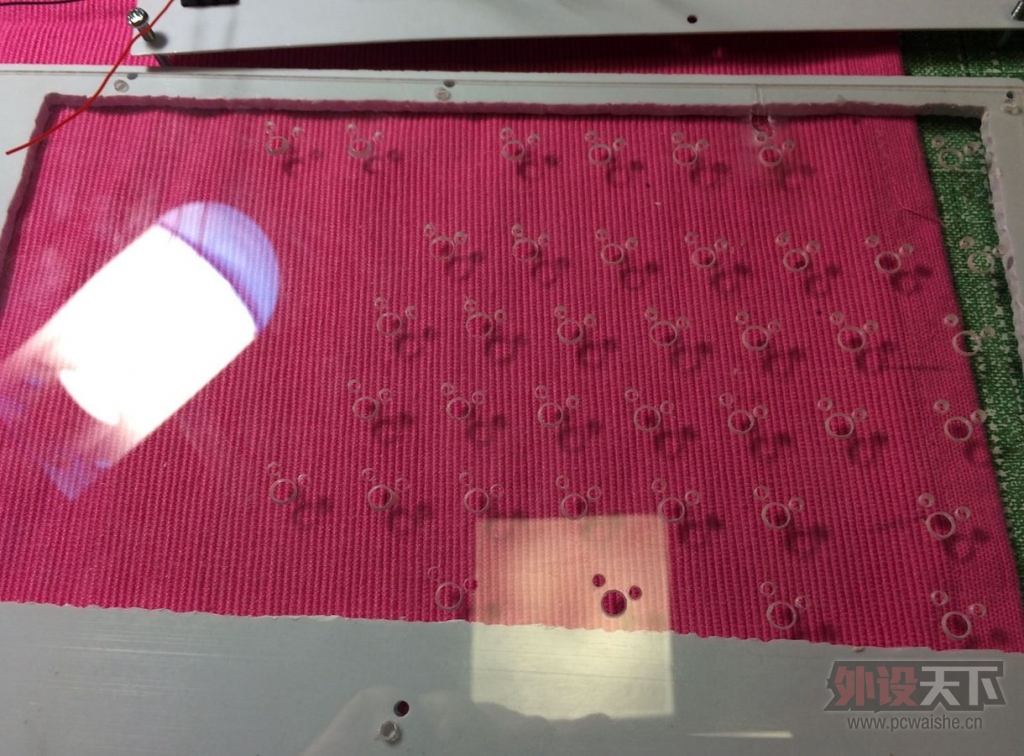

第二步按照图纸所画在塑料板子上挖出轴的位置，我这个键盘80%的按键都是与真实键盘一致的，也就避免了日后换正常键盘出现不适应的感觉，而那20%的按键位置，如意如意顺我心意。

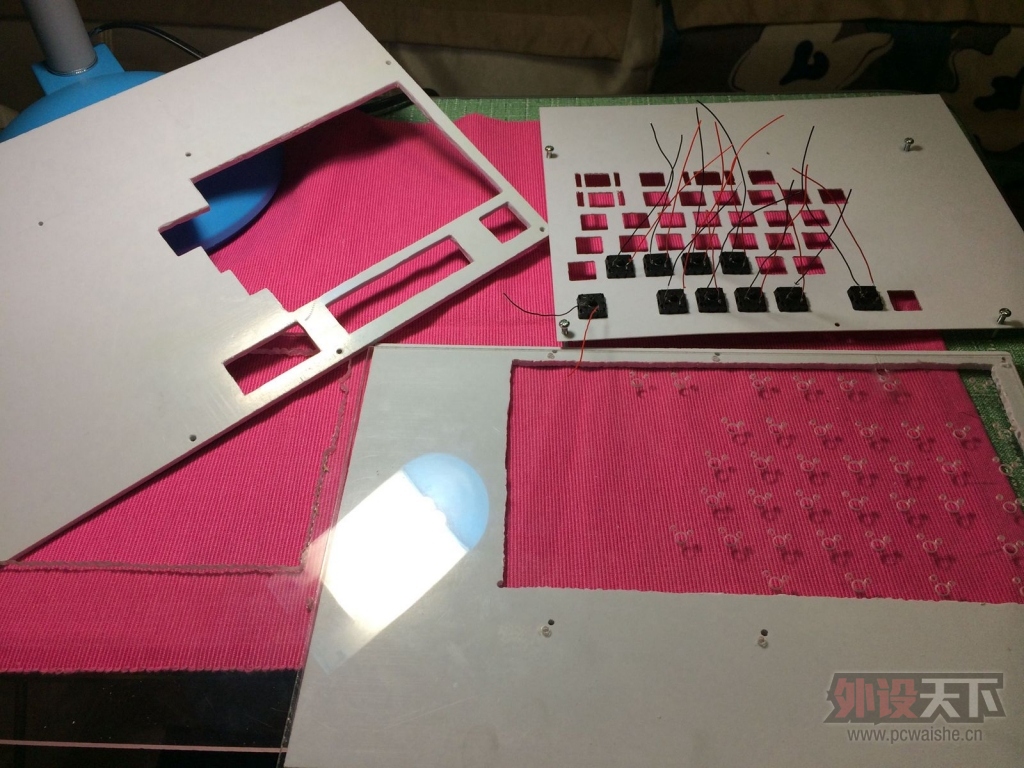

第三步在轴上焊红黑两根线，用来日后走线，我这款键盘可是没有PCB板子的，全部自己测距，自己挖空，自己打眼，我用说的几个字形容它“烦死了”！

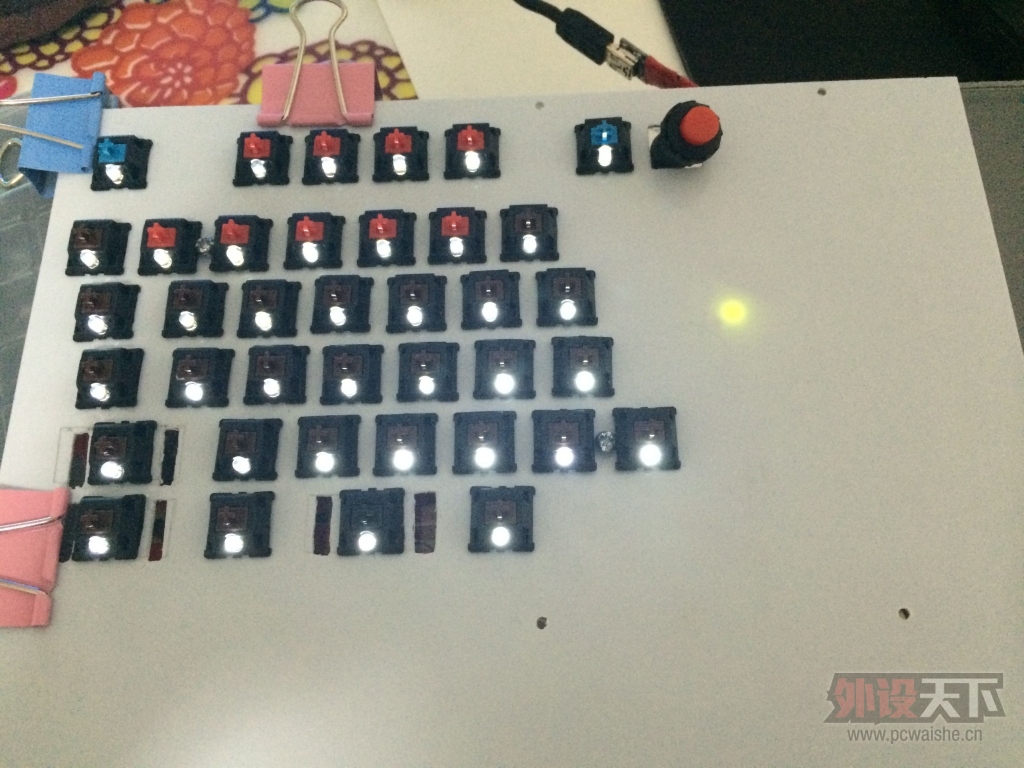

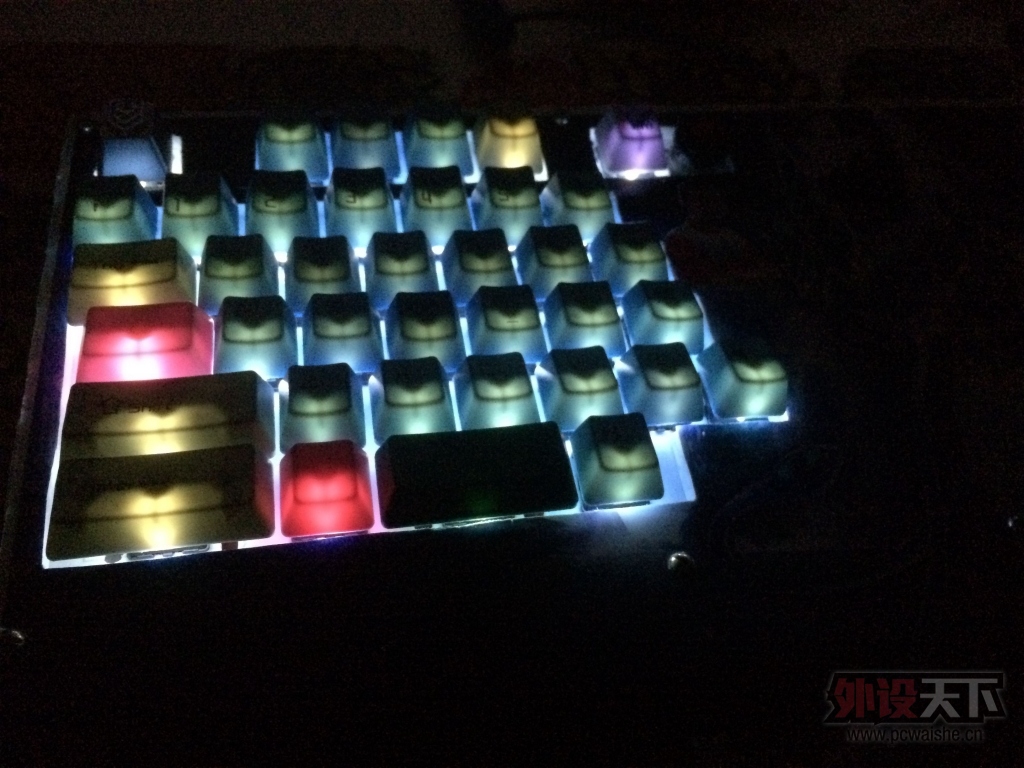

第四步上灯，之所以我说这键盘初中生水平，是因为，最高难点就是这灯了，带开关的并联电路，小学生还没学呢？如果不上灯，这键盘就是小学生水平。 第五步用自己焊在轴上的两根黑红线模拟PCB板子的电路走法，原理很简单，主控上26根线两两组合就是一个按键，只要摸透主控上组合的含义，手工焊上就可以了。

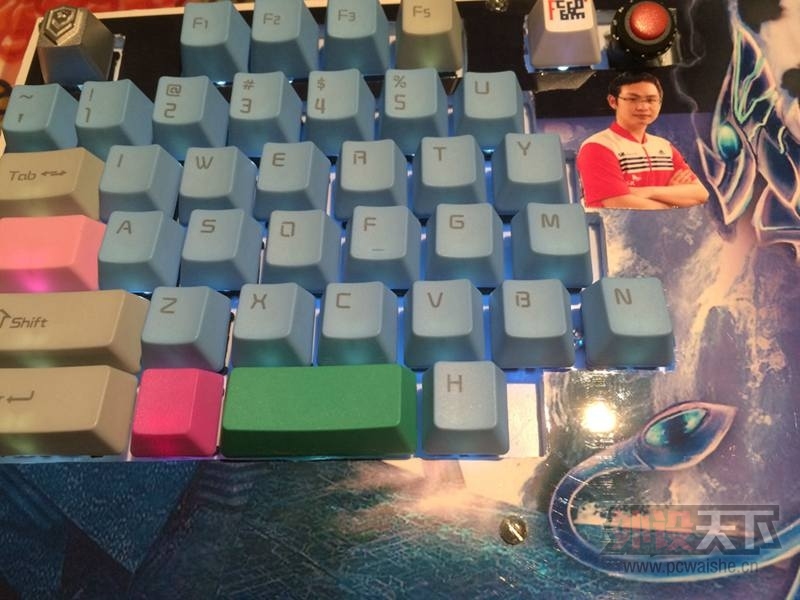

第六步安美化，我把安装和美化都放在一起，没什么可说的，耐心最主要。
啰嗦的几句话，来外设天下也有两年的时间，从买鼠标、键盘，到最后做了个自己喜爱的游戏单手键盘，外设天下爱分享的精神一直感染着我，这贴并不是我好为师，仅仅想表达我对外设天下的感恩，并且用我自己的努力，为喜欢占折腾的玩友分享自己的经验教训，发扬我们外设玩家的折腾精神，最后不求看我帖子的兄弟姐们出不出乔布斯，至少锤子罗永浩我们能多出几个最好不过！感谢朋友支持，请多多帮顶，请多给技术分！
|
