前言——
本篇为微动更换的终极教程，冰豹Kone Pure也是我更换罗技、雷蛇、赛睿、ZOWIE、冰豹各类鼠标微动以来最为困难的；十分不建议新手、甚至是只有1-2次更换微动的朋友进行更换，否则、只有一句话：“你这是自寻死路~”

在学习本篇前，您可以先参阅：
<入门篇>之--G100s
<进阶篇>之一--Sensei Raw
<进阶篇>之二--EC2 EVO CL
<终极篇>之二--Kone Pure Military
<番外篇>之--Kone Pure Military 深度评测！
<番外篇>之--Zowie FK1/2系列深度评测！
<番外篇>之--Kone Pure 去除尼龙编织线(脱皮)教程
<更多外设爆照请猛戳>___发烧爆照！
警告！由于以下内容过于血腥暴力，请您尽量在父母或者亲人陪同下观看，对于未听取建议造成的损害，本人享有免责条款

[绝对技术帖] DIY更换微动教学-<终极篇>之冰豹Kone Pure Color

嘿嘿，这次准备了3个，怎么样？够大餐了吧

既然是“终极篇”，当然非Kone Pure莫属了（拿这款鼠标圣器开刀，个人还是有点心疼的）

主要的工具在此(其实当时的准备是非常不充分的，导致这次的更换难度急剧上升，一度让我打算放弃)

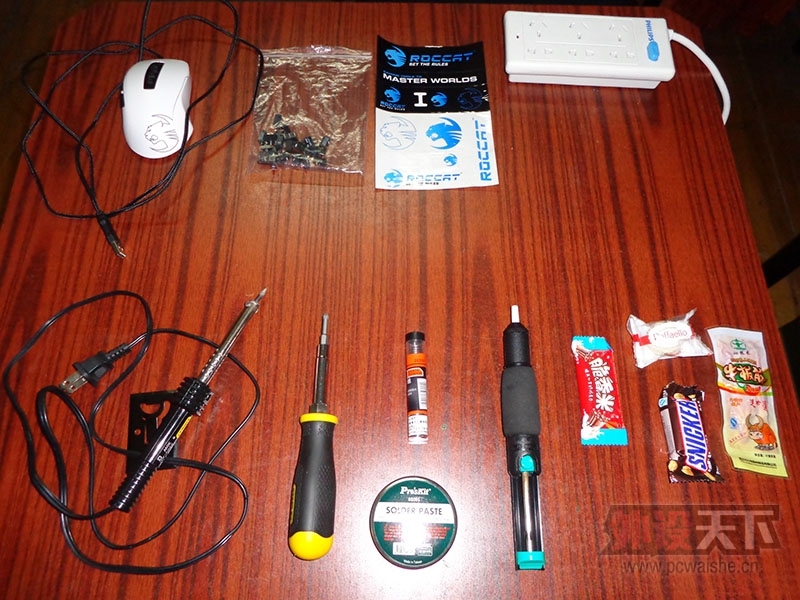

初期的工具如图：30W电烙铁、十字螺丝刀、焊锡丝、无酸焊油、锡枪、微动、脚贴，还有吃的[更换过程实在是无比艰辛，所以预备了一些干粮~]

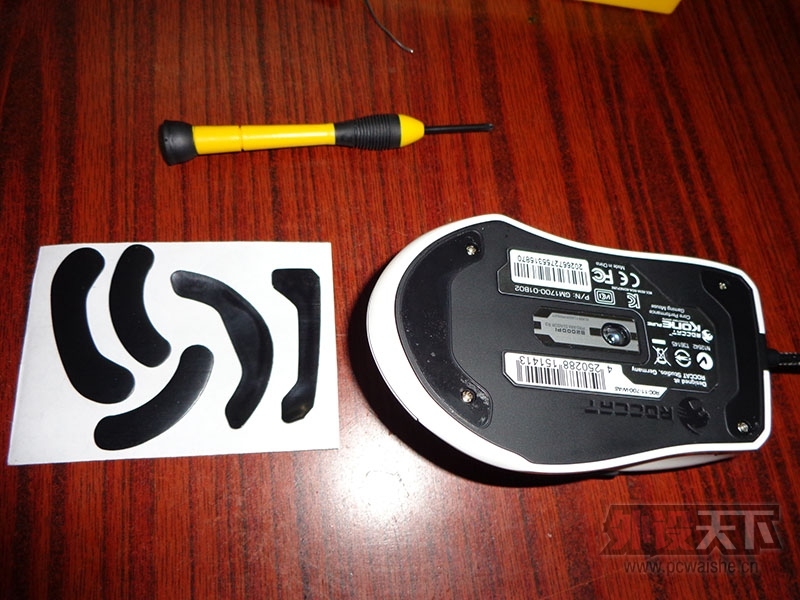

开脚贴，这次瑞士军刀不再是配角了，之后就会派上用场~

将原装脚贴保留并贴在预留的专用贴纸上[原装脚贴还是最好用的，建议尽量保留]

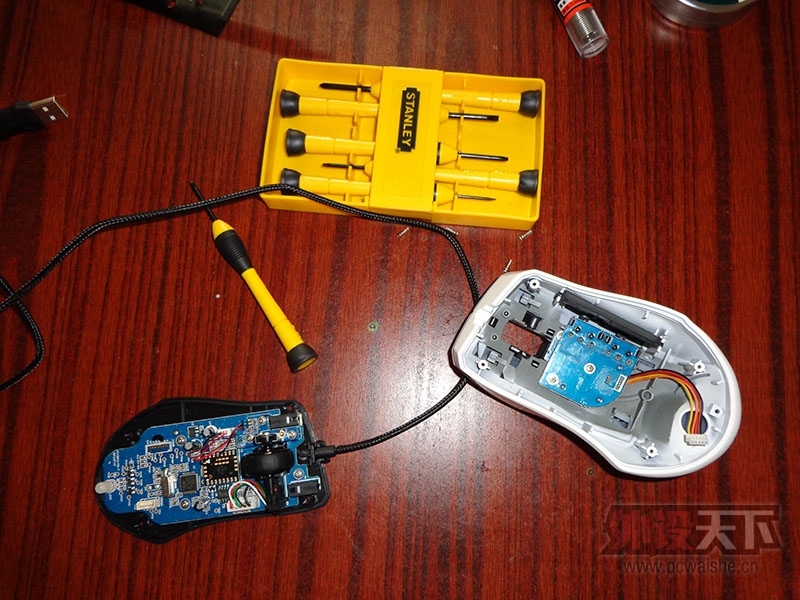

当天拆开后傻了，里面的十字螺丝非常小，我的大螺丝刀根本无法打开

，上图是我第二天重新拍的小号螺丝刀工具组

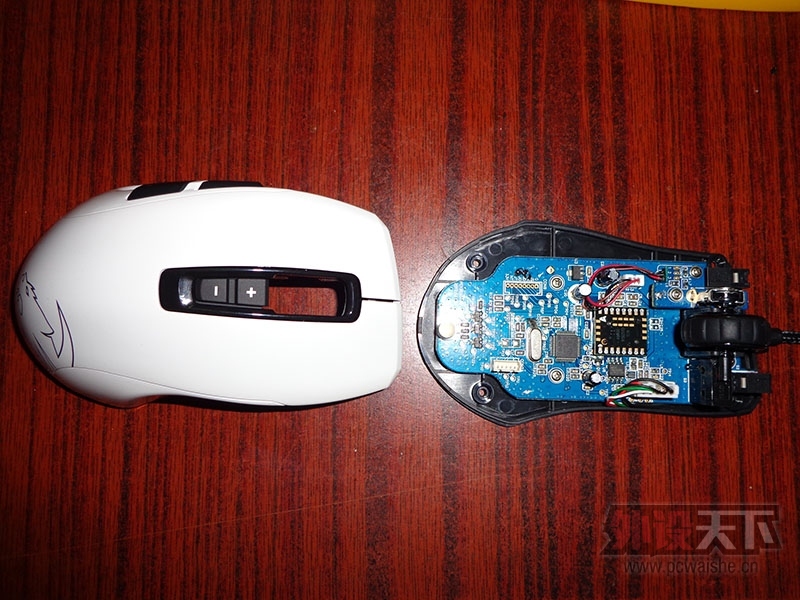

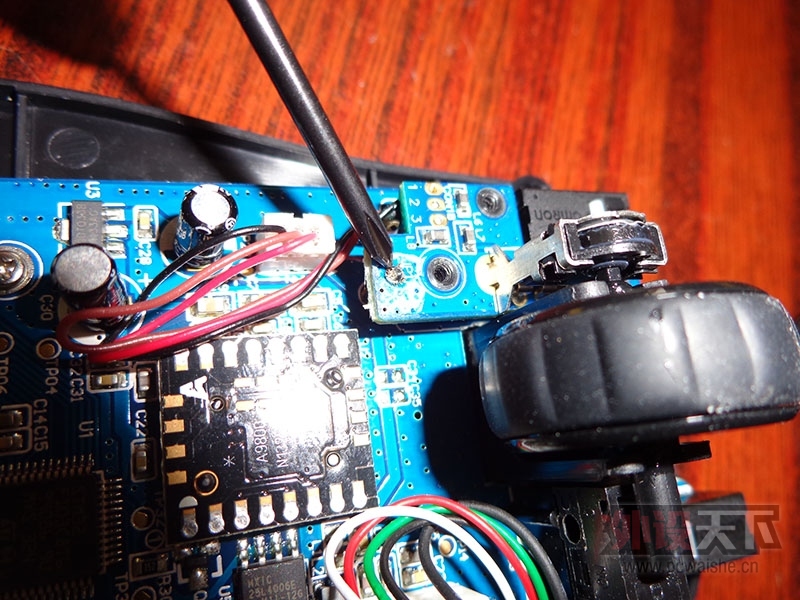

难点：Kone Pure的滚轮PCB和主PCB为分离式设计，但其不仅仅用十字螺丝固定，还有这里的针状连接点是用焊锡固定的，可能也是电路的一部分...因此在拆卸滚轮的副PCB即需吸焊(如图，螺丝刀指示的部位为焊锡点)

这里一定注意把导线摆设一边，一定小心注意不要让烙铁碰到导线或者鼠标的其它非耐温材质，否则后果无法想象！
提示：可能是冰豹的焊接工艺实在是太好了，这里的焊锡不仅十分顽固，而且钢针和PCB插孔贴合非常紧密，我采用的方法是：首先将上面的主要焊锡吸掉，然后先加焊油，再少量堆锡，让熔化的焊油充分渗透钢针和PCB的空隙中，然后用高档的大吸力锡枪反复吸锡，直到看到钢针和PCB之间出现明显空隙...

当钢针和PCB之间出现明显空隙时，使用瑞士军刀或者合适的工具将滚轮PCB副板撬开。这里切记不可用力过猛，避免对PCB造成无法挽回的损害[如果怎么都无法撬开，说明焊锡还没有吸充分，需要重复上面步骤直到你发现焊锡被吸足够干净]

经过我的不懈努力，总算是把主PCB成功拆下

别急，好戏才刚刚开始~

好吧......我承认这次我失败了

经过反复努力：连续加焊油、堆锡、吸锡再来回加焊油、板子快焊坏了，微动快焊化了，焊油带着锡渣全浸到PCB了，这时，左右键6个针脚纹丝不动，眼看焊缝全部露出了，但就是一点办法都没有，怎么暴力都无法拆卸任何一个微动。之后又使用甩锡、吸锡带、烙铁并排热熔3个针脚的同时用尖嘴钳强行拔.....无一管用，任然坚挺，纹丝不动！

就在我购买各种工具，反复操作两天都没有任何进展的情况下，我发现了问题之所在

用放大镜并且打光，注意看微动的中间焊脚，在微动和PCB之间是有内焊点的，这尼玛冰豹是不想让人换微动呀，这做的实在是太绝了

[不仅如此，Kone Pure的PCB插口设计的非常之小，插上之后不需要填锡就可以轻松稳固，并且焊锡之后，锡很容易渗入其间，造成的结果就是：你根本无法更换微动！]

不过事已至此，怎能说放弃就放弃！天无绝人之路，准备破釜沉舟了！

一切准备就绪，下面要进行的是破拆！也可以叫爆破、或者强拆！[这是之前拆卸时用的尖嘴钳，微动纹丝不动，钳子的尖头已经被拆断了]

如何破拆？[记住，一旦进行此步骤，将别无退路，向前便是黎明，没有停留或者后退可供选择]
简单粗暴，直接用烧到高温的电烙铁插入微动内部，将其熔化并且挑出！
注意：首先，最好先把微动上盖挑开，把可以手动拆解的部件拆下，方便之后的爆破；其次，微动塑料是极其耐燃的材质，不用担心电烙铁会将其烧着，只需将其熔化挑出即可；然后，注意熔化后尽快将其向上挑出，尽量避免粘黏到PCB上，否则将很难清理；最后，注意烙铁插入的时间不可过长，避免接触PCB主板导致PCB烧坏...

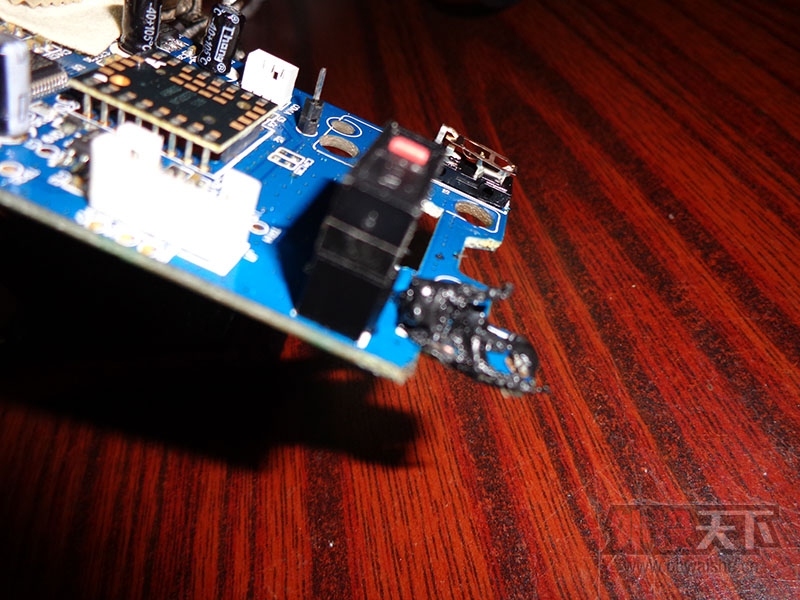

左键微动爆破的比较成功，只有很少量的残渣留在PCB上，之后很容易进行清理

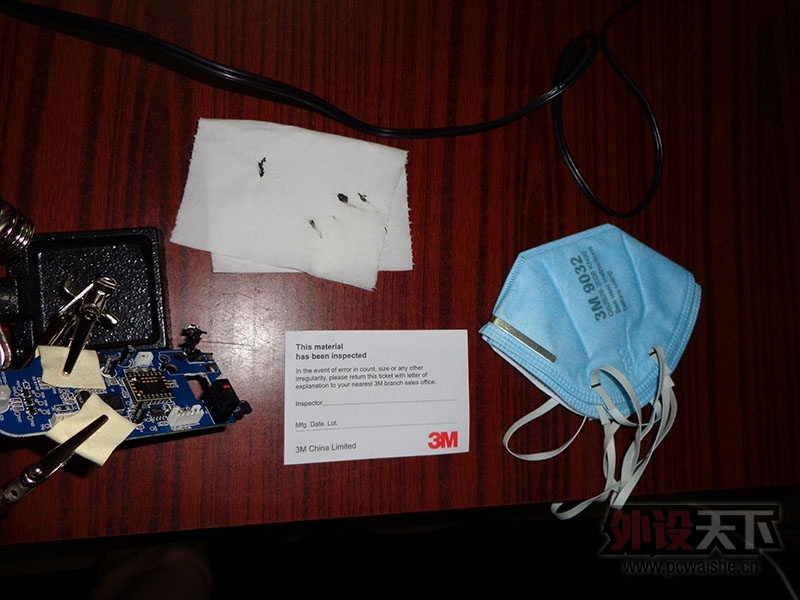

进行爆破过程中，微动熔化会产生大量的有毒气体（吸入过多会导致轻度意识障碍、三叉神经损害、轻度肝肾损害、记忆力衰退，重者造成狂妄症甚至昏迷....），因此防毒口罩是必须滴

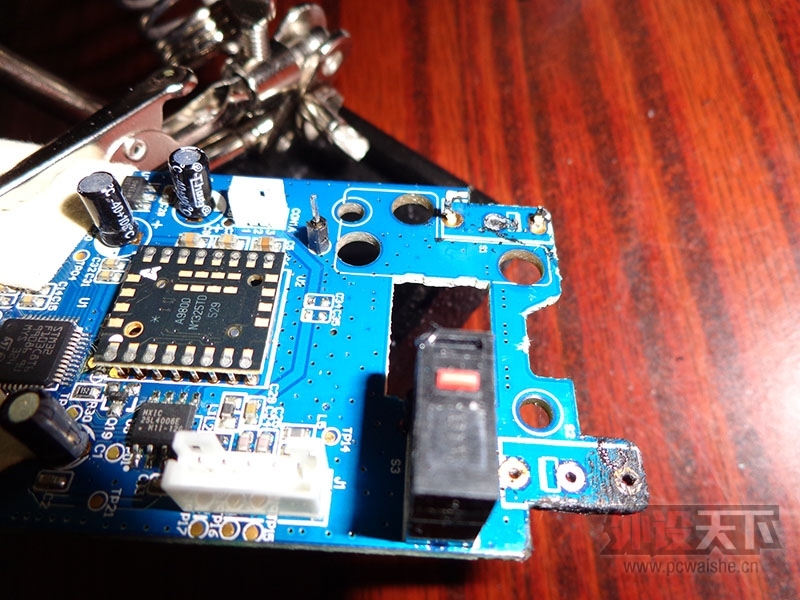

OK，爆破基本完毕，可以看到仍然有不少微动的黑色塑料残料和微动针脚留在PCB上，这时不要心急，针脚处依然要加焊油再次吸锡，然后方可用镊子将其拔出

万难之下，微动最终被成功取出，我的尖嘴钳也顺利牺牲了

被拆解支离破碎的微动~

上锡，很简单，就不用多讲了

微动选择的是D2F-01，日产欧姆龙的中长行程微动，硬度在1-1.47N之间，没有cherry DG2 1.47N那种变态的硬，回弹迅速给力，确认感十足(十分适合FPS类游戏)，嘎嘣脆，鸡肉味~

这里要重新上锡，注意旁边的十字螺丝先不要上，避免上锡后误上到螺丝上，造成无法挽回的后果，上完锡后再将旁边螺丝拧上

准备就绪~

上脚贴，准备上机~
诶，其实是再一次的教训

刚开始试机发现没问题，好吧，就用了几分钟，发现鼠标左右键全部短路，相当于一直按下的状态，反复排查发现原因：由于之前太多次来回上焊油、上锡，之后又没有清理，导致焊油混入锡渣全部浸到左右键的PCB板部位，因此左右键全部短路失灵....

再过了一天，重新买的专门PCB洗板水，准备洗板

拆解过程就不再重复了

(此处注意：工作台的台夹力量较大，为避免损坏PCB，注意之间垫上柔性介质)，但是这里要指出：重新安装的微动，再次拆卸仍然使用各种方法无法拆下！
冰豹你这是要闹哪样？！彻底崩溃了，不可能我为了洗板再次进行爆破吧？！

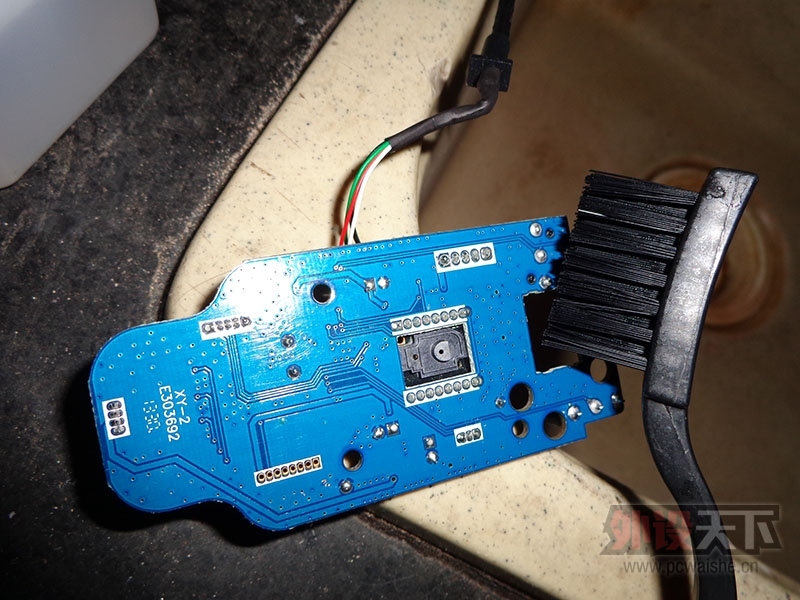

用防静电毛刷先沾一点洗板水

只能对PCB背面进行洗板了，不过没关系，其实洗板水的渗透性是超强的。注意将PCB板倾斜，通过毛刷刷洗，让多余的残液流走

洗板好后先将PCB板晾干20分钟左右，也可以用电吹风加速洗板水挥发，按照之前步骤将鼠标安装好(注意鼠标底部螺丝不可暴力，经过来回拆解，可以看到我的一个螺丝已经滑丝了)

通电，满血满蓝+多种光环+各种Buff复活

，至此，Kone Pure再次登上巅峰，成为不可战胜的传世经典！

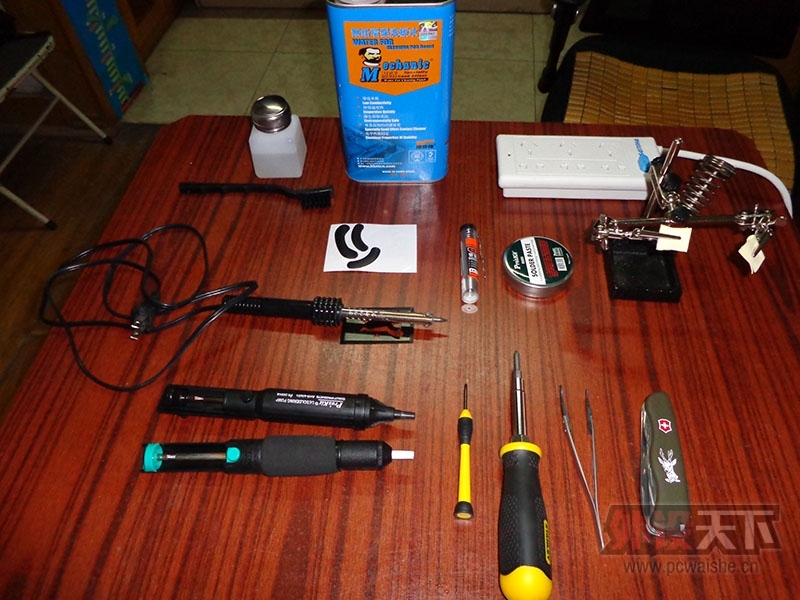

所有工具最后的合集：强力锡枪（不能省），小号十字螺丝刀工具组，尖嘴钳（不能省），瑞士军刀，30W电烙铁，洗板水工具组+无酸焊油（绝对不能省，一定要好的，否则会腐蚀电路板，造成无法挽回的损失），焊锡丝，PCB固定工作台，微动，脚贴等其它辅料
