Gateron轴体小评~~~~~~~~~~~~5.28更新~~~

liqunzhidao

主要是一些质量不佳的图片……
好吧，其实这是我第一次拆开轴体，虽然关注、是用机械键盘好几年了，可是“深入”到轴体内部还真是第一次~很多东西对我来说都是新鲜的，大神们不要%……&*）*并且因为没有焊接工具，我本是不准备参加试用的，本想加了群看看大家的讨论~可是第二轮试用实在耐不住好奇~报名那天居然又免费包邮了~真是不错！
~
开箱啦~群里面吧啦吧啦这快递好久了，终于在各种波折之后圆通到货

拆开圆通之后是速尔，也就是之前耽误的快递，送不了还接货干毛……

再拆，一个盒子和Gateron最新的介绍手册

拆开盒子有小惊喜哦~原本说十个以内的，居然来了15个~

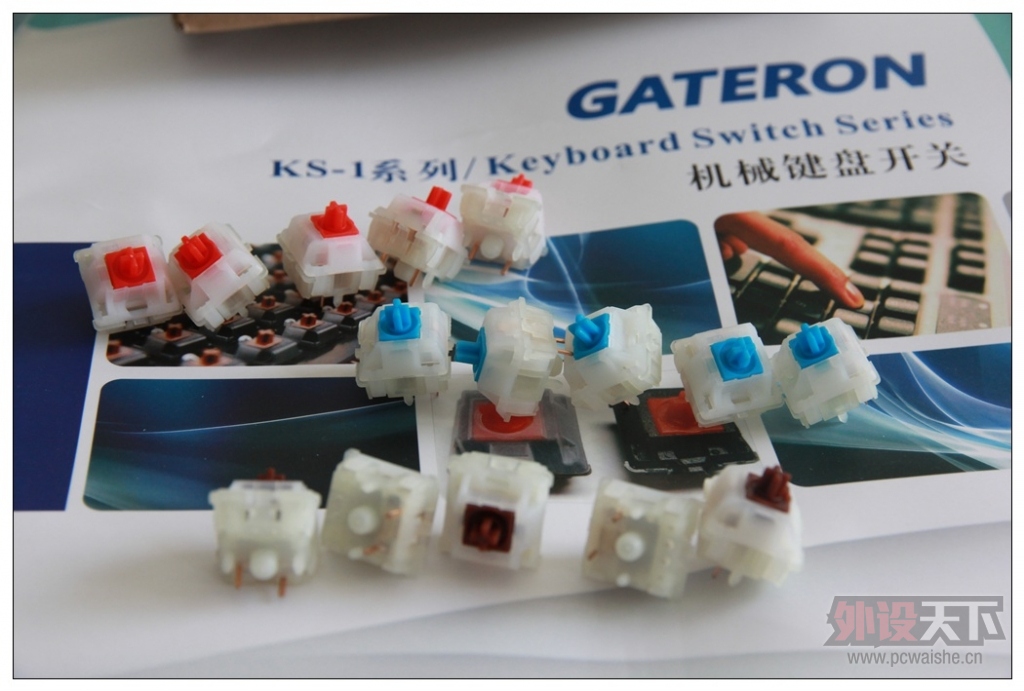

红青茶各5个~

开始观察，第一印象就是十字柱中心，有个小点点，有的轴体是突起的，有的轴体是几乎是平的但有痕迹~难道是注塑点？十字柱周围的一圈圆形下凹，不知道是为了防尘还是为了降低键帽高度~
从宣传图册上看配套的、独具新意的轴体防尘罩，露出十字柱的洞的边缘下弯，刚好搭在轴芯这个圆环形下凹处，这样看来，这一圈下凹看应该是为了与防尘罩配合

和我手里唯一的“散装”cherry轴体比较，Cherry轴体在十字柱中心是没有小凸起点点的~

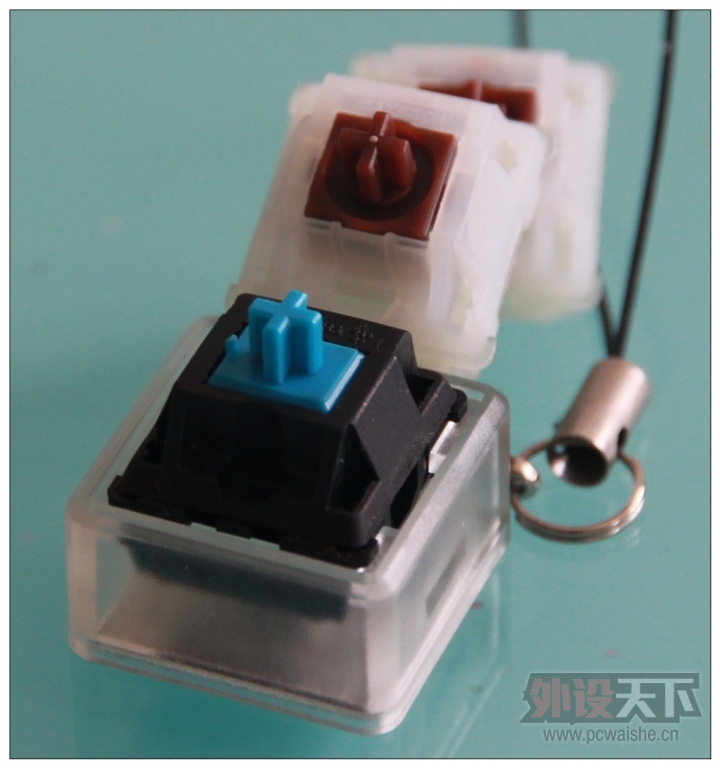

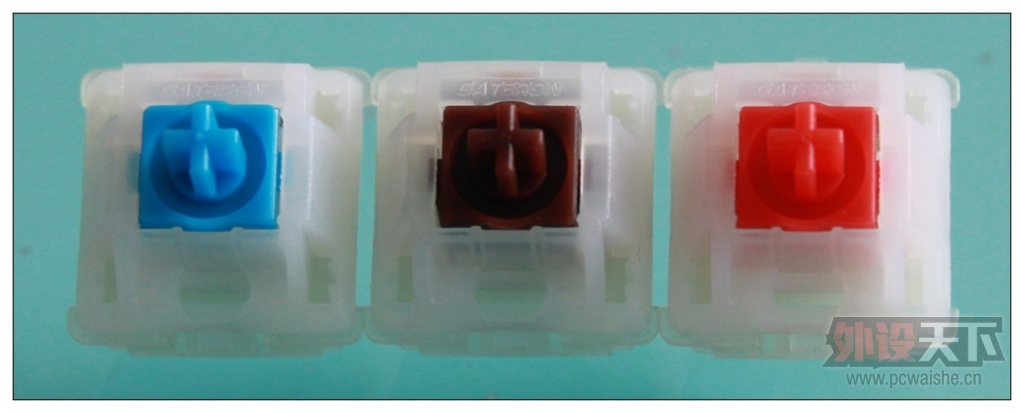

即将在征战市场的三胞胎

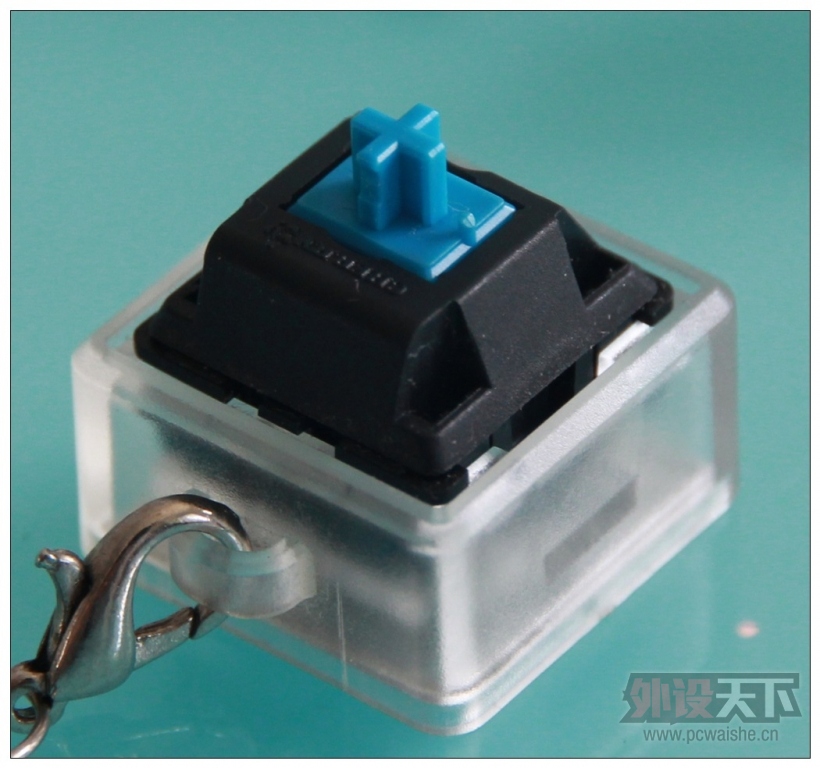

Cherry这个轴心上的右侧的那个小凸起很搞笑~拆了手头键盘看其他轴体都没有发现，为啥这个钥匙扣的轴体就有~~~

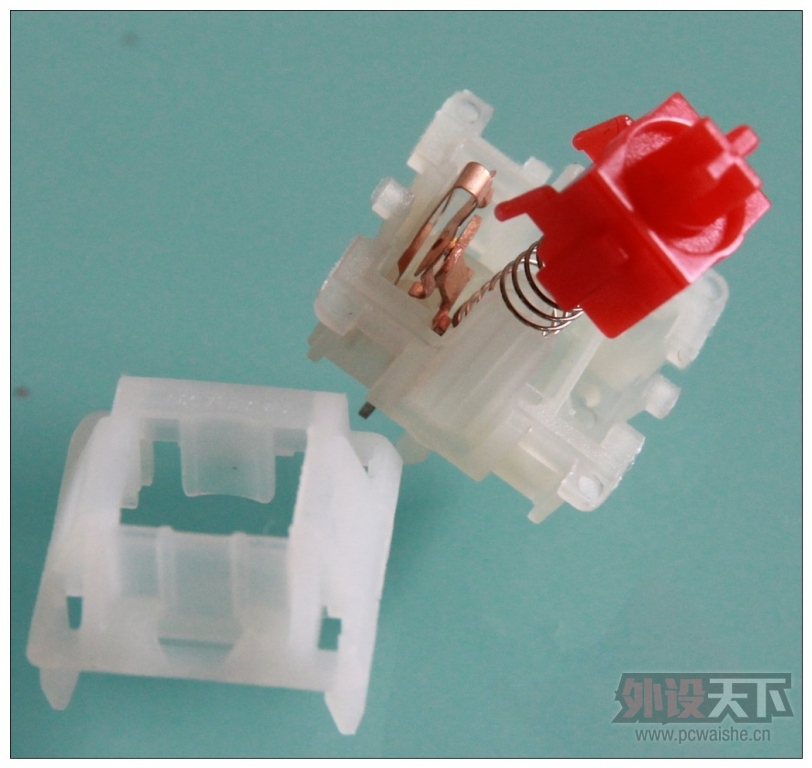

开始拆轴，因为散装，直接徒手用指甲开盖~~~后来发现还是有点费劲，上了小尖刀~

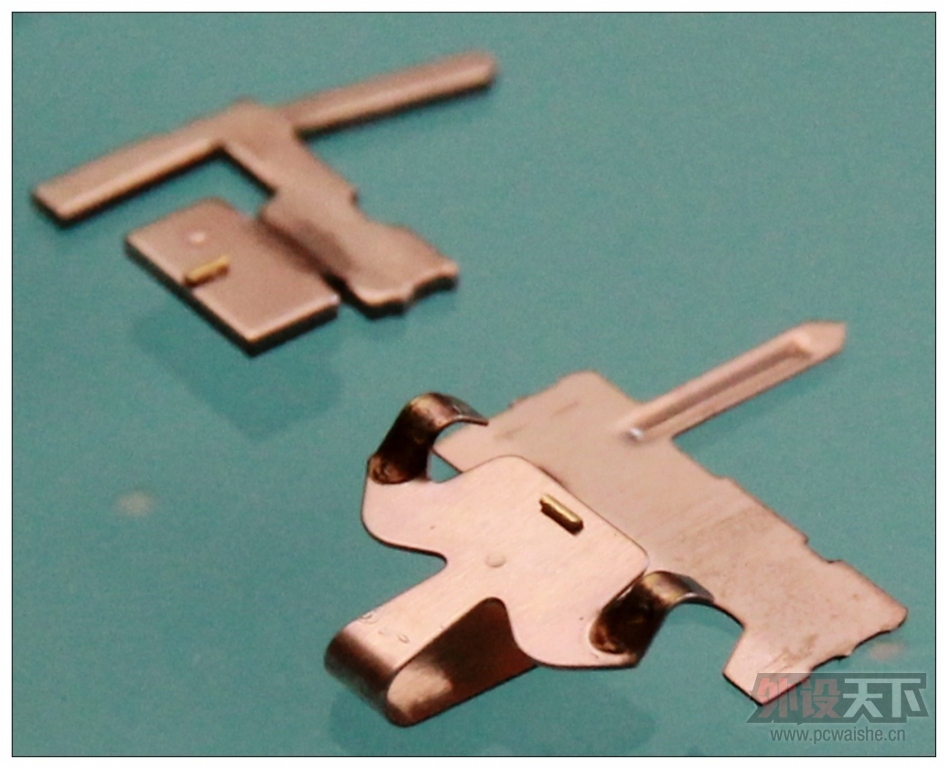

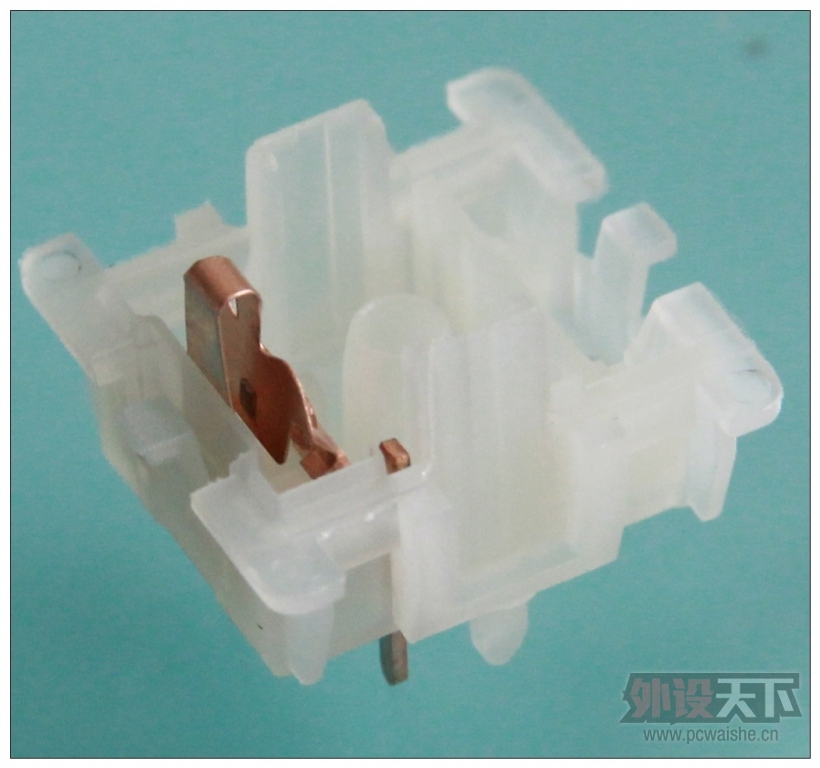

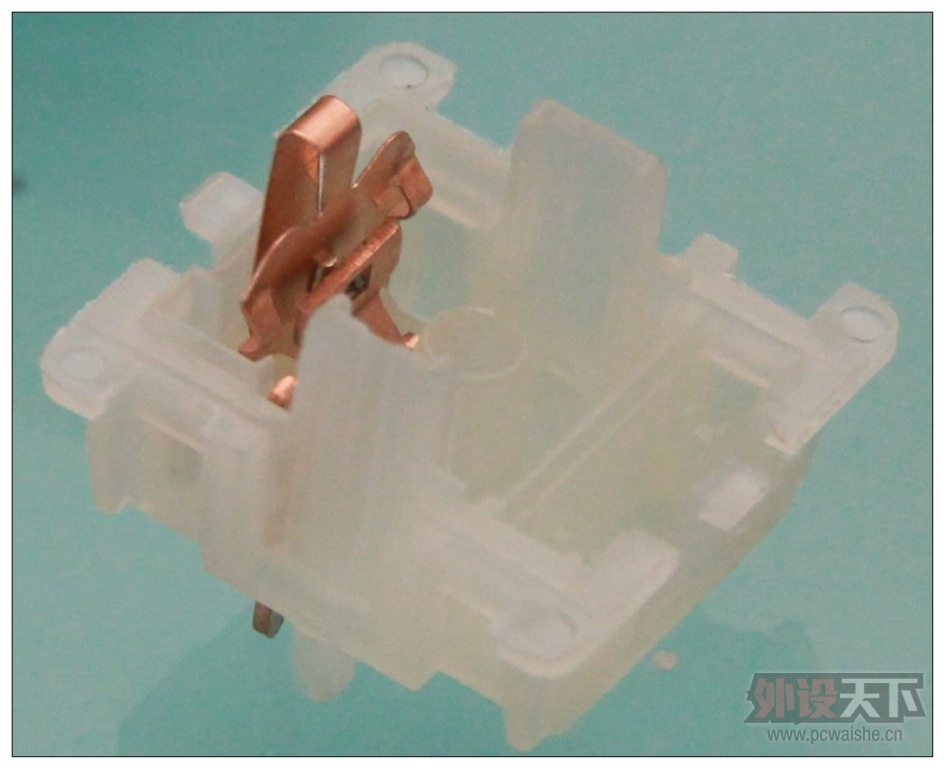

内部金属片。居然是一薄一厚，以前真不知道！

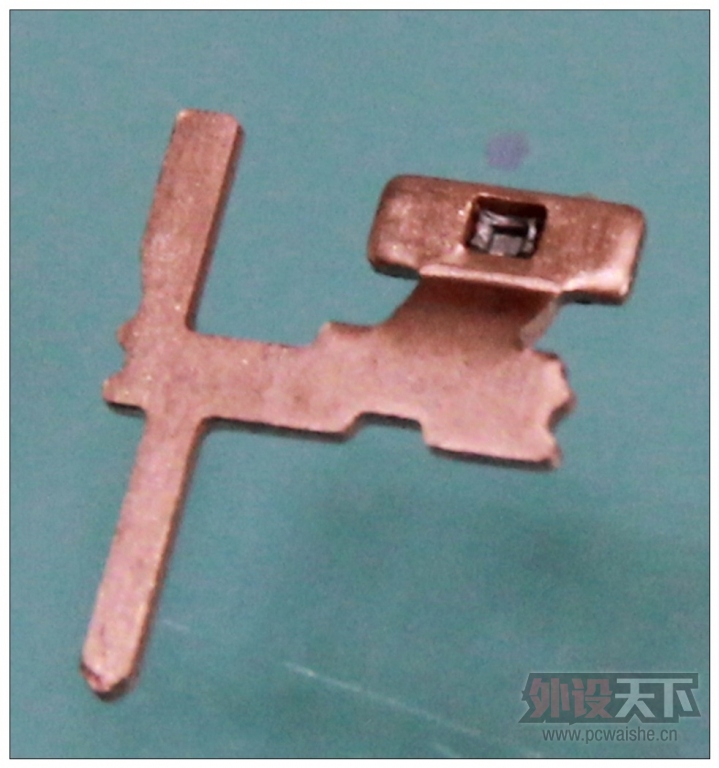

厚金属片触点的另一侧

薄金属片的另一侧

从针脚上也能看出一个厚一个薄

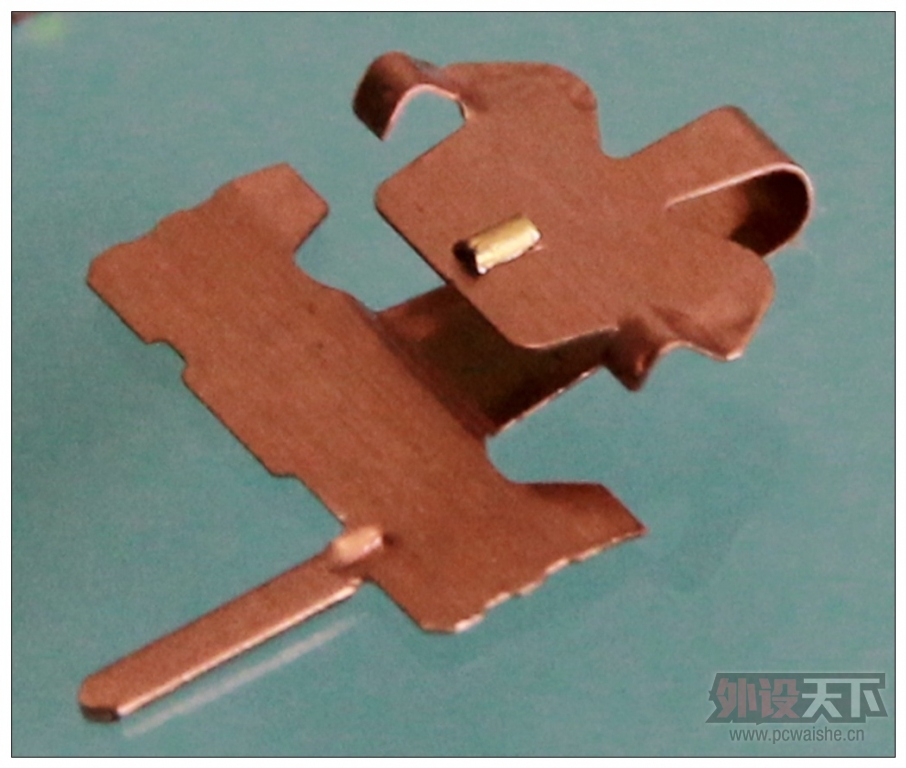

拆下来，触点同样采用十字交叉接触，黄金触点

貌似这张清晰一点~

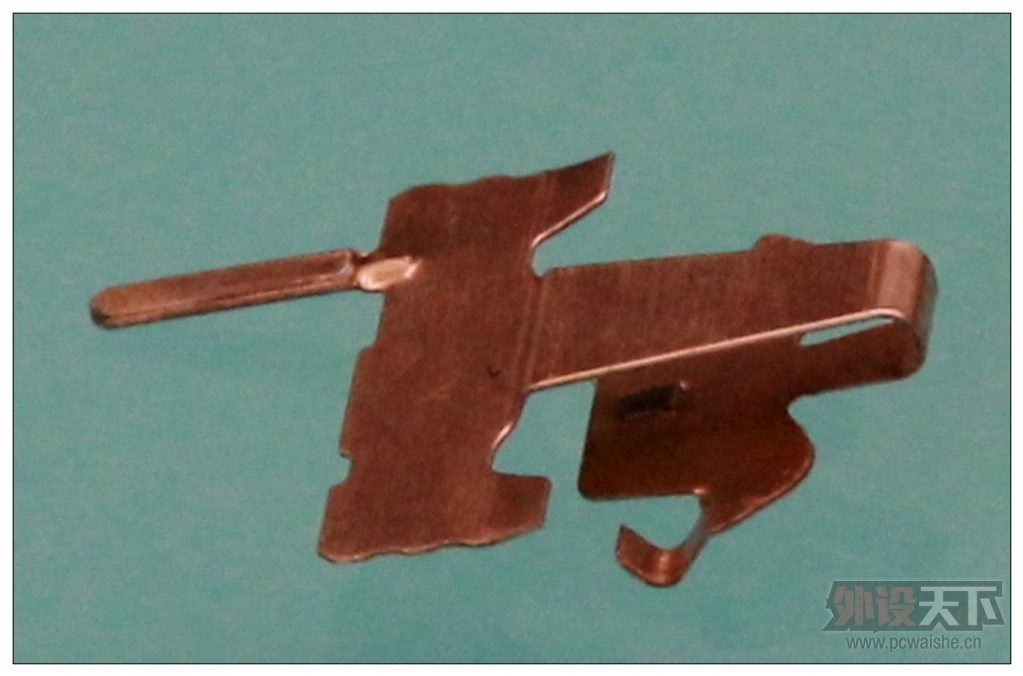

薄片是要来回弹性活动导致电路接触与断开的

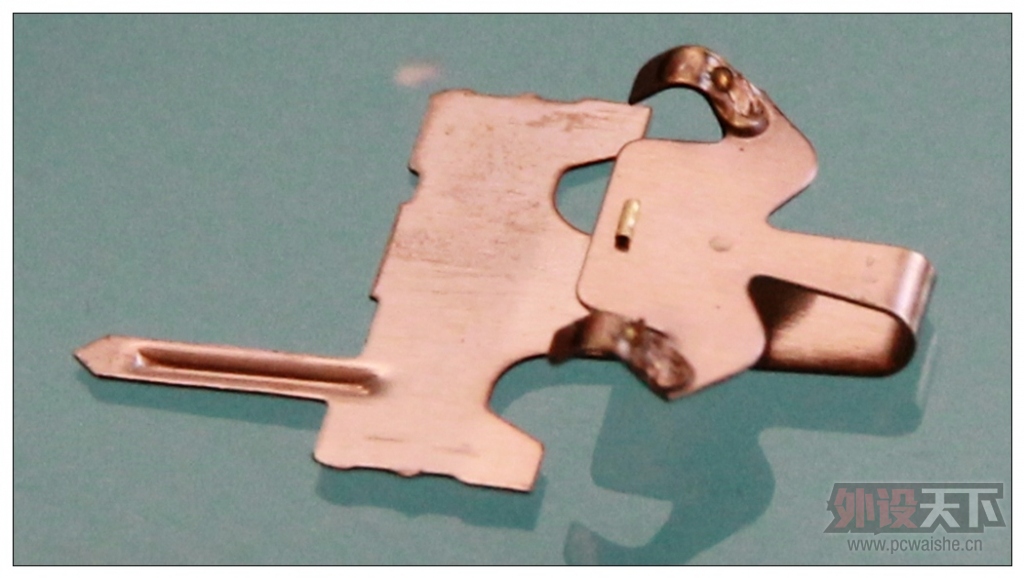

这张能看的出弹片的引脚又单独焊接了一层以增加厚度或是焊接的稳定，这在gateron的手册上有写到是“专利型端子结构，改善常规易变形折断，焊接虚焊假焊的缺陷”

厚片则像个傻子一样懒懒的不动一分一毫~

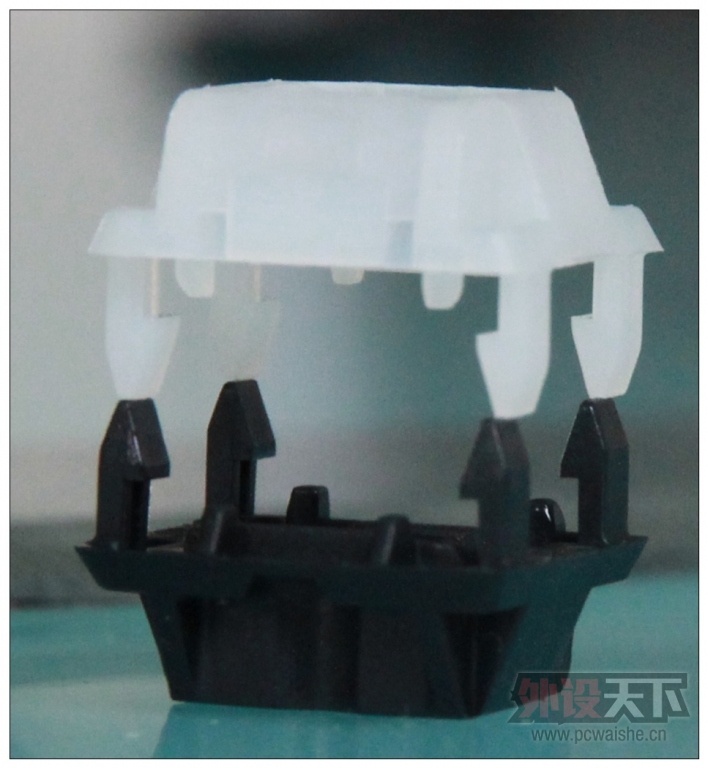

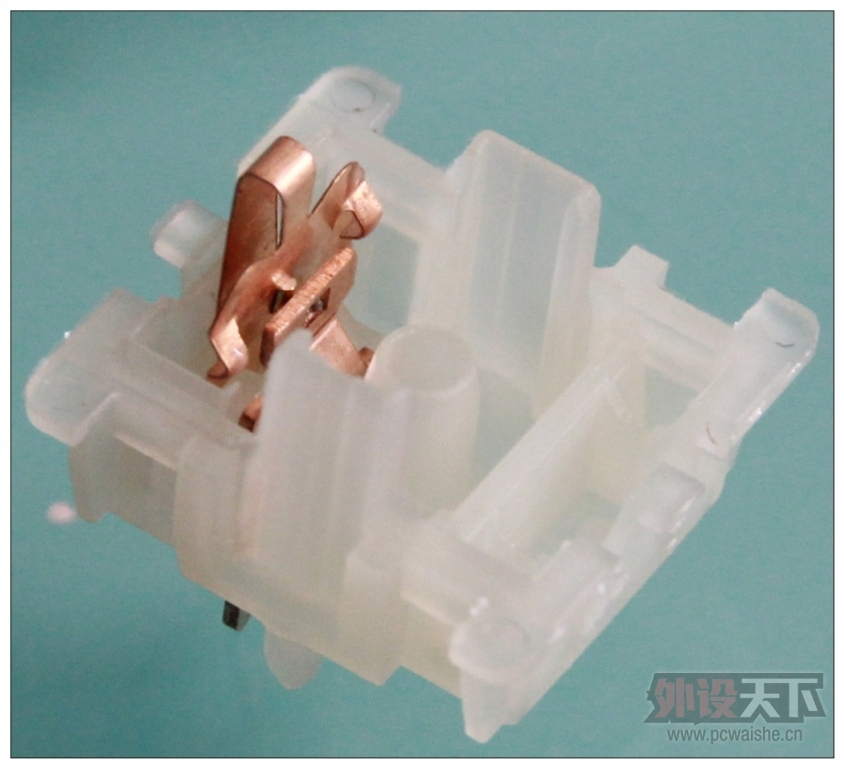

再上一张轴体外壳，上下盖的颜色有一点色差

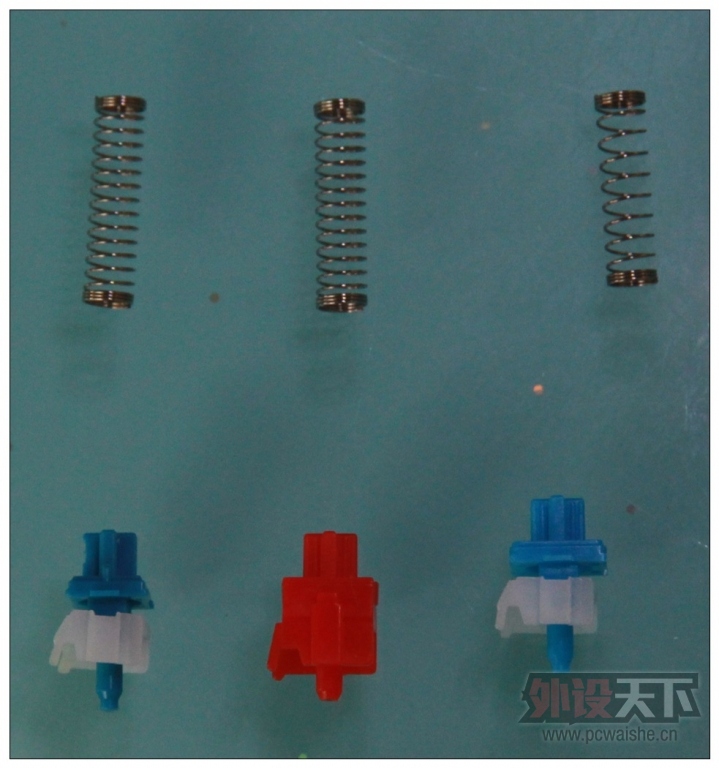

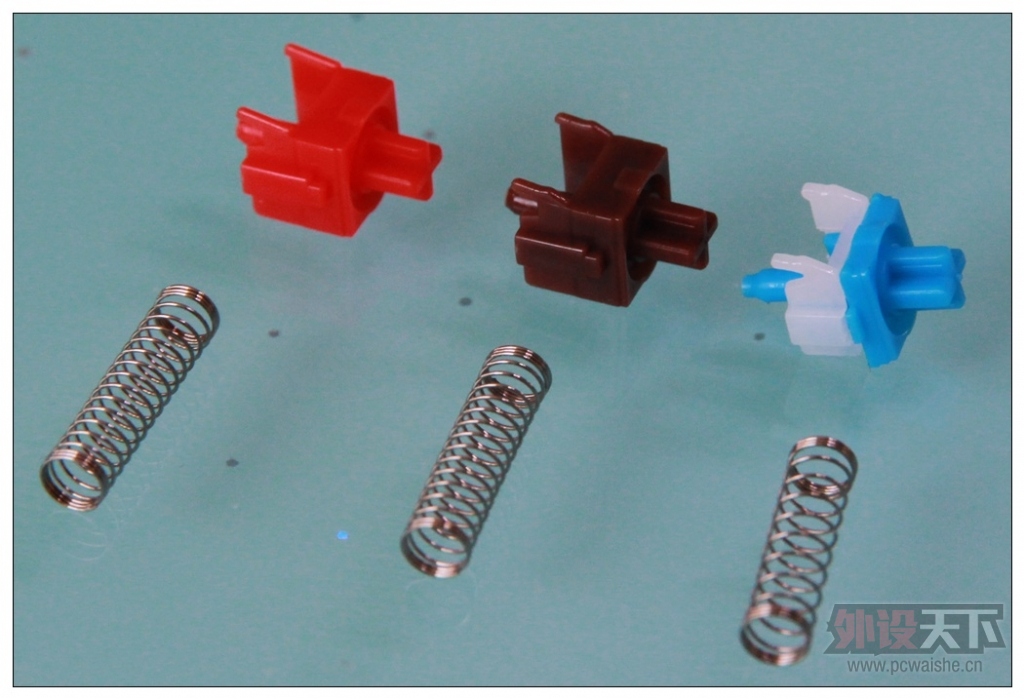

三种轴体全部拆卸，居然发现青轴的弹簧和另外两种是不一样的！经过询问，压力克数分别是~青80 茶55 红45~
是80g青哦！看看Cherry的绿轴版本的键盘都多贵吧~~~垄断就这样不好！
并且Gateron家的轴体很多方面都是可以定制的，包括弹簧！

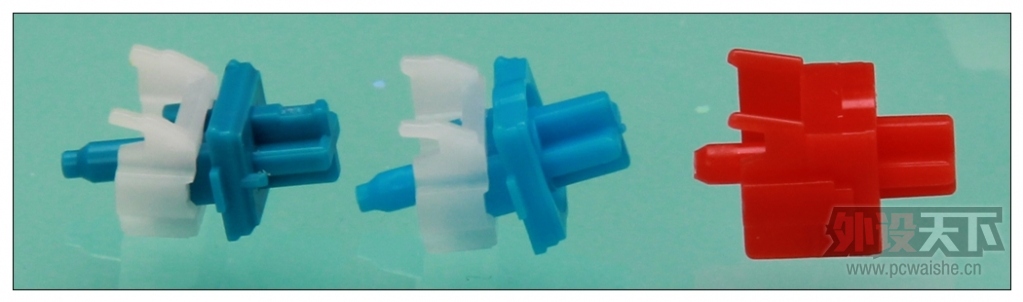

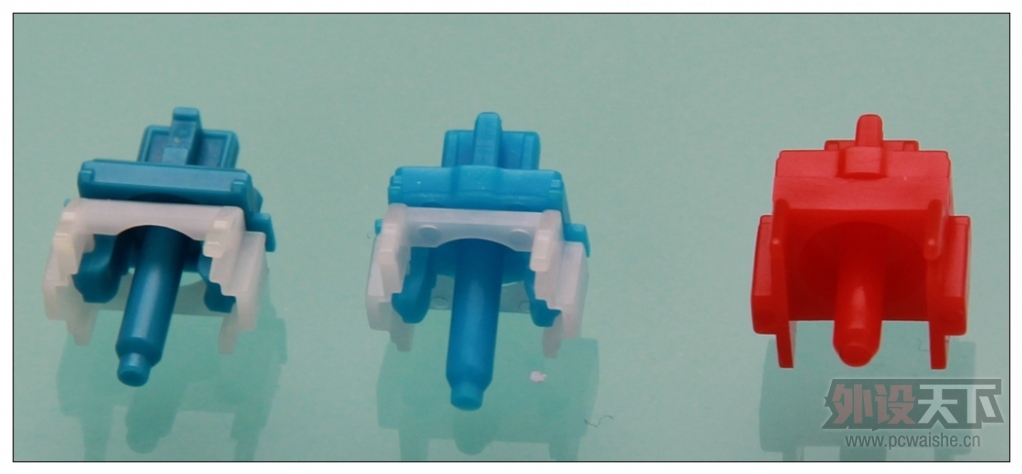

仔细观察，发现青轴轴芯下端还稍微长那么一点，导致轴体整体长度貌似也长呢么一点

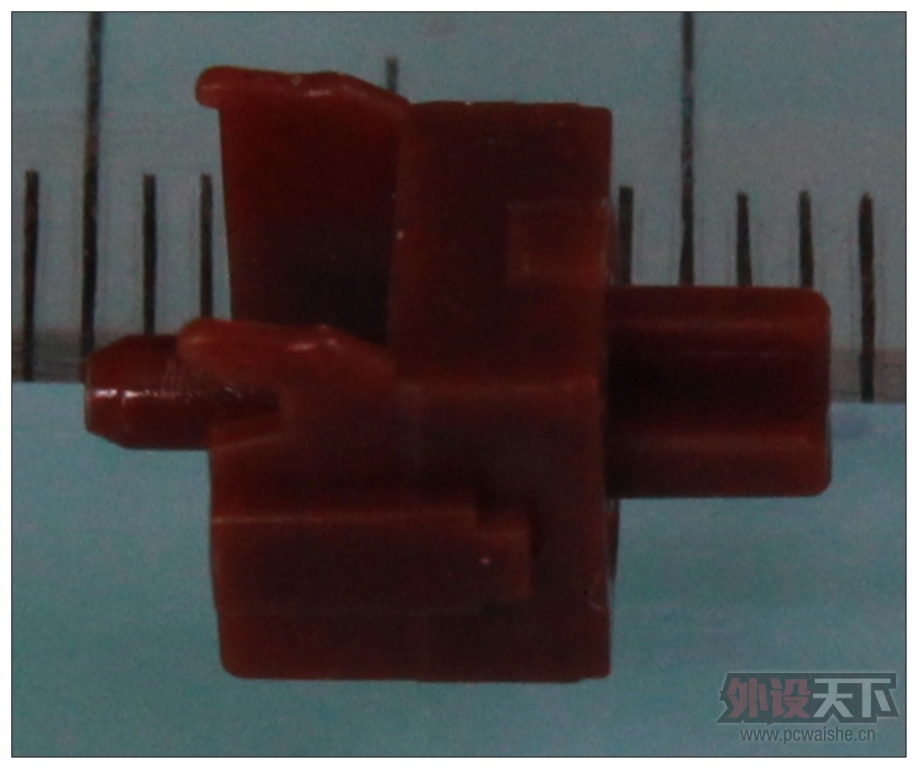

茶轴轴芯约12多一点点

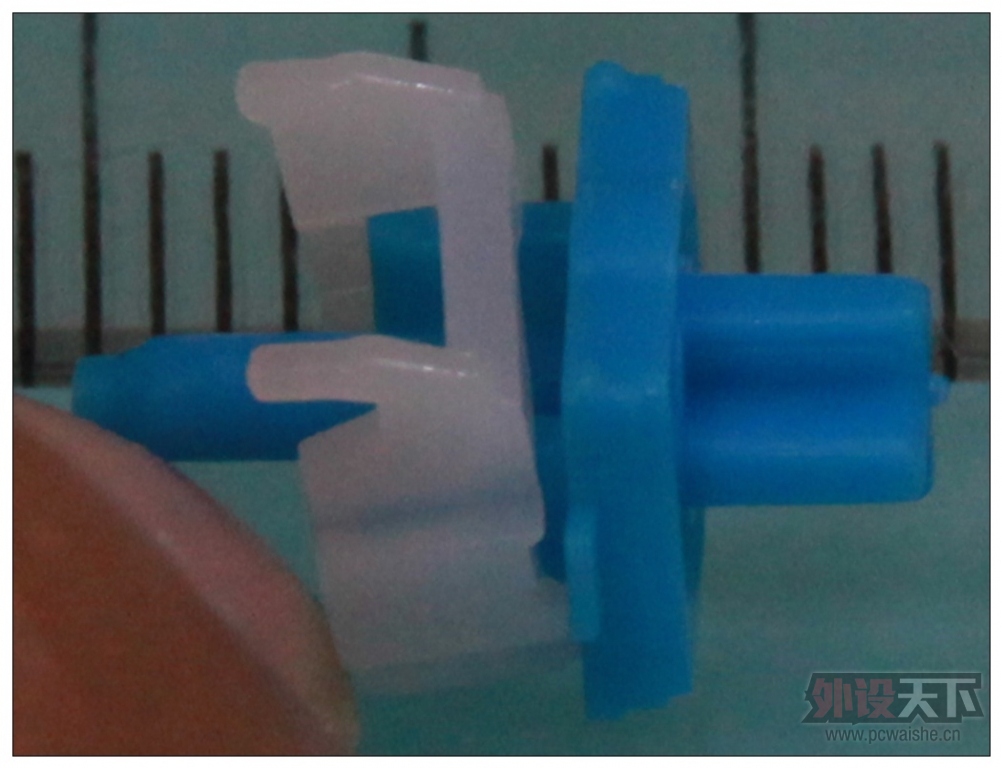

青轴轴芯在对零还差一点的情况下都接近13了~当然那个小凸起不算……

若不是这次gateron轴体拆卸，貌似我也不会对小钥匙扣的轴体有想法，在研究了一会之后，又观看了gateron的散轴，才发现这MX轴体居然还有固定定位板的卡榫！轻轻一顶一侧的卡榫，再一顶另一侧卡榫，轴体就出来了~

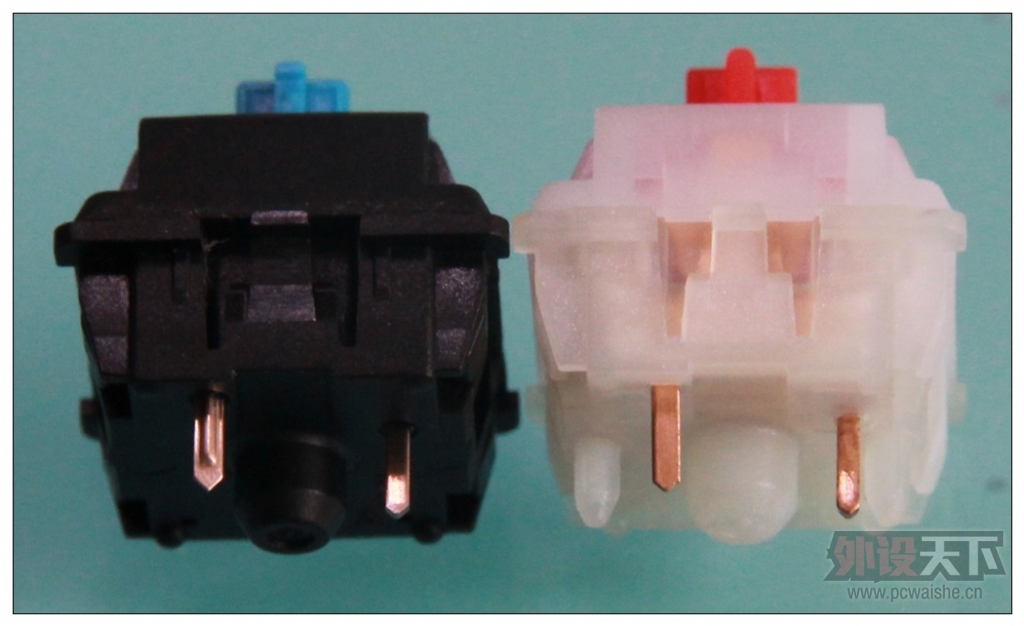

恩，gateron居然是五脚轴哦！
另外可以看到Cherry轴体的薄金属片的引脚中间凸起，靠此来增加一定的强度，而Gateron的专利端子（即引脚）则是靠增加厚度来实现，可以看出厂家的细心以及改进~

cherry轴体下面还有一些标示，那个二极管我最开始没仔细看，还以为是一个  本  字~~~汗~后来发现Gateron的轴体下壳也是有二极管标示的，只不过白色的很不容易看清楚~~~

将cherry青轴轴体也拆开，发现弹簧上面和Gateron的红、茶轴是一样的，就Gateron的青轴比较特殊

别的细微差别，上图能看的出Gateron的轴芯加粗以加强稳定性，下图可以看出cherry的轴芯十字柱一个变有下凹和不平整，这里应该是cherry轴体的注塑点？


中途上场的闪光灯应该是没电了，因为照片突然变的很黑~~~但照远处还没事~~~搞不懂了~先停一会了~~~
在尝试将Gateron轴体安装进钥匙扣的塑料底座上时，居然发现安装不进去~，查看对比了一番，应该是这Gateron轴体上盖比Cherry轴体上盖宽那么一点点的缘故~


钥匙扣蛮喜欢的，Gateron也来一发？

~
~
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~更新分割线~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

还以为串楼，结果发现自站的二楼和一楼之间是一些 “推荐“ 楼层   真有意思  以前从没注意过~~~
看来二楼白占了，更新这里吧~
~
闪光灯电池充满，继续奋战，可是貌似照片还是那个德行~看来没微距头就是不行……


厚金属片脚歪了，是我拆的时候弄的，原本都是直的哦！下面Cherry的也同样，囧~

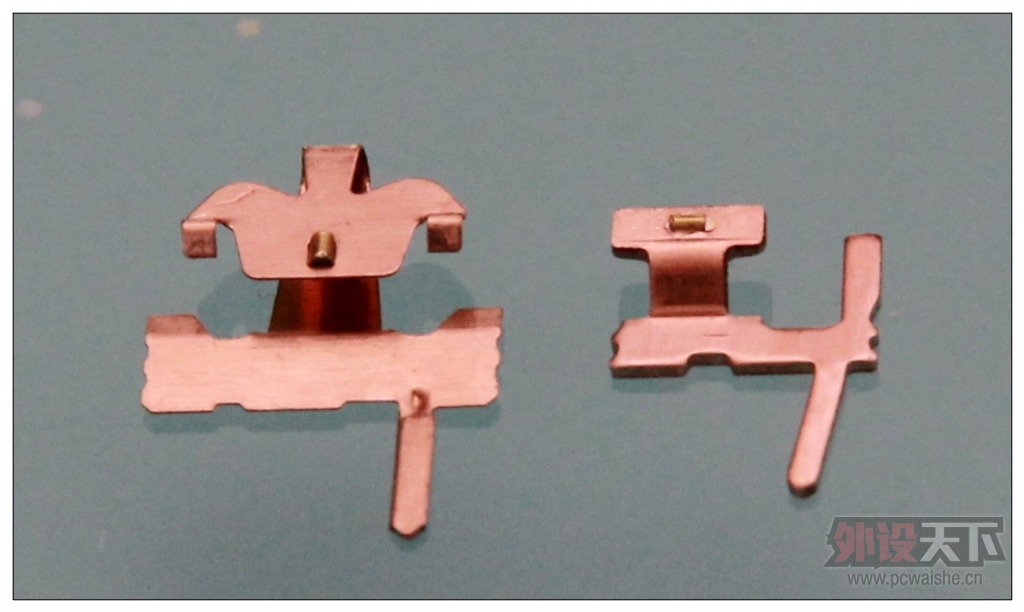

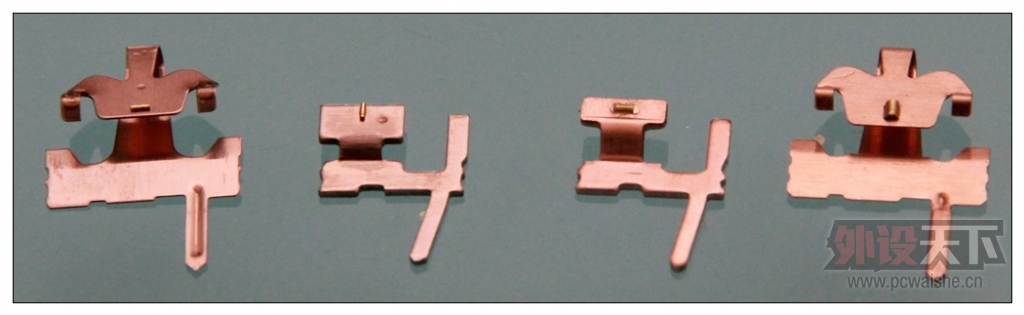

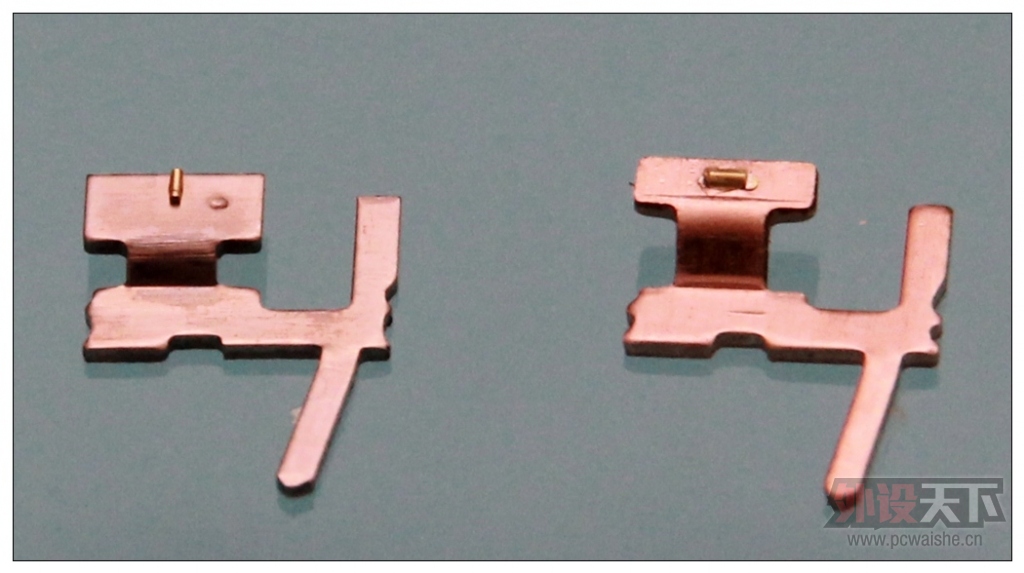

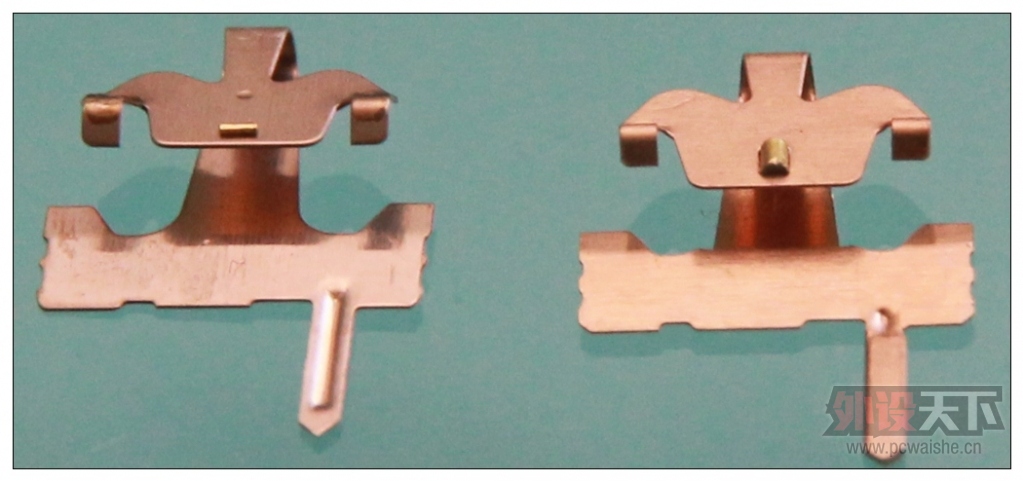

左面cherry青轴的金属片，右侧则是Gateron的，可以看出二者虽然都是十字交叉触点，但是横竖所在的簧片刚好相反
同时Cherry的十字相当”瘦小“，不如Gateron的粗大，后续发现，这现象是和二者工艺有关系的
更新：有网友指出我拆的这颗Cherry轴体是老版本的，触点偏小，新版本的也已增大触点

Cherry的动片，也就是薄的这个金属片，的两个和轴芯接触的弯曲片上有东西~开始以为是焊接产物，但看背面还木有焊接痕迹，后来瞪着眼睛看了半天又用指甲刮了刮，才发现居然是润滑油！
回头又来看Gateron的动片，其实也是有的，只是涂抹的量并不多，之前都被忽略掉了~

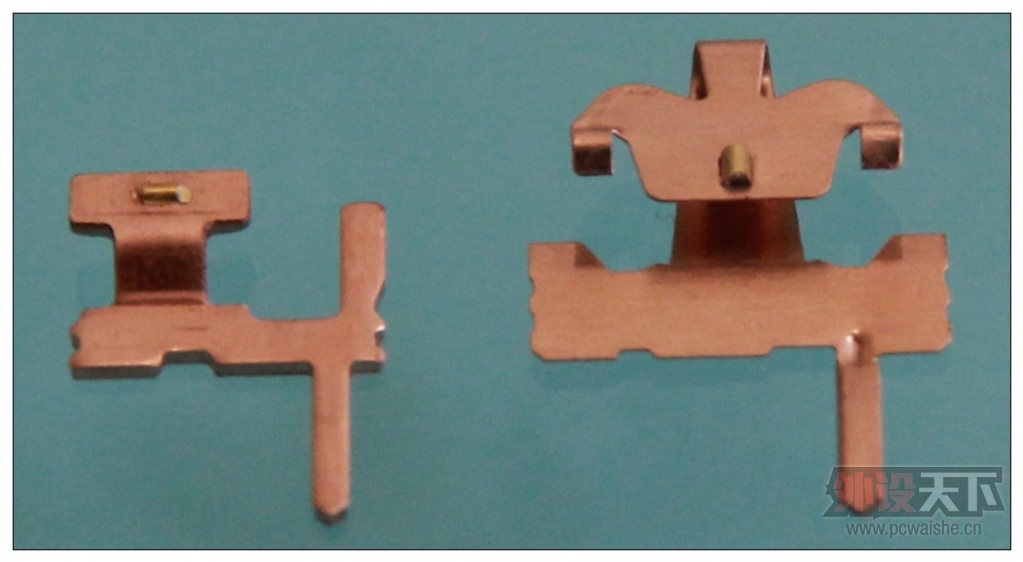

左侧是Cherry的，二者”脚歪“是我造成的……
同时还能看出Cherry的触点坐落的金属片较大，而其与下方连接的”脖子“却较短
另外Cherry的触点附近有个小坑，目测是用洛氏硬度计检验硬度造成的

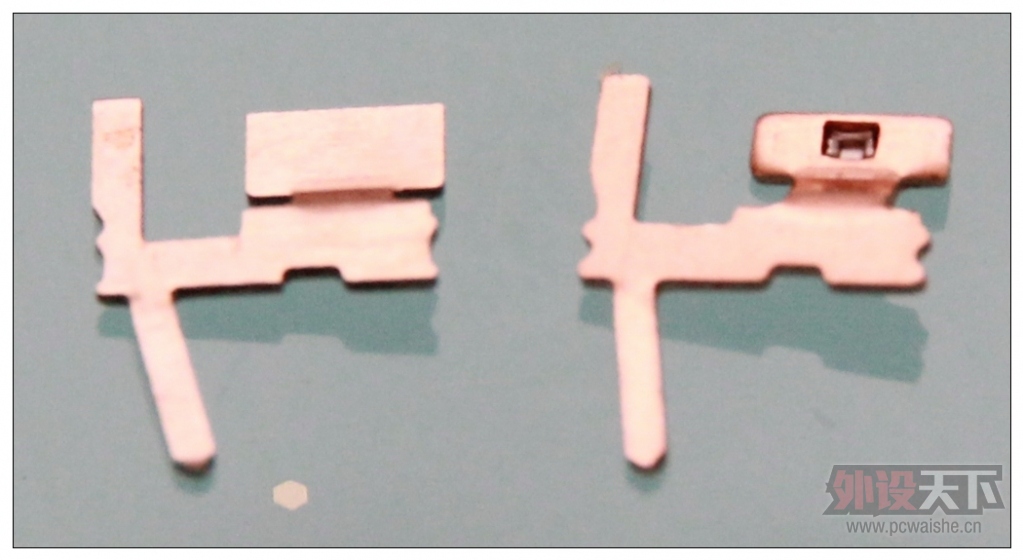

背面看，就能看得出二者工艺的区别了，虽然我不懂，汗~
只是猜测右侧的Gateron是将触点打孔然后焊接的触点，或者是冲压出的凸点？


突然注意到两家的轴体下壳的一些毛刺，Cherry的根本没有，而Gateron的倒是有一些。
但是后来对全部15个轴体进行观察，发现拍照的这个却是毛边现象最严重的，并且大多数，约80%，的Gateron轴体也是完美的根本没有毛边的！另大概10%有小毛边，另10%则如下图一样。
难道是批次不同造成的？

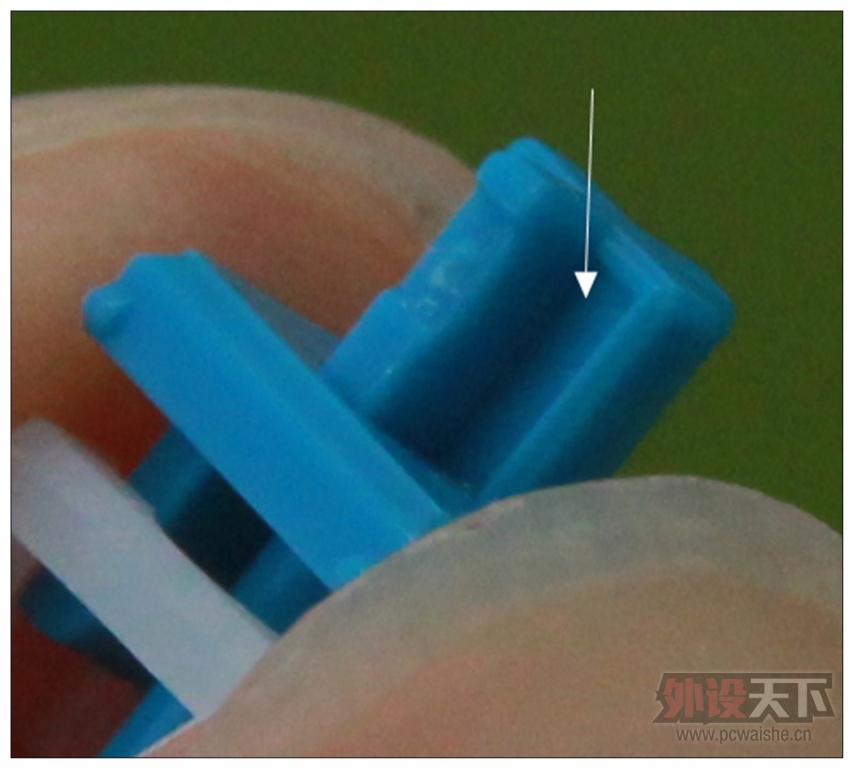

然后又突然发现Cherry轴芯的十字柱并不是平的，其中对称两个，如图箭头，是中间凹陷的

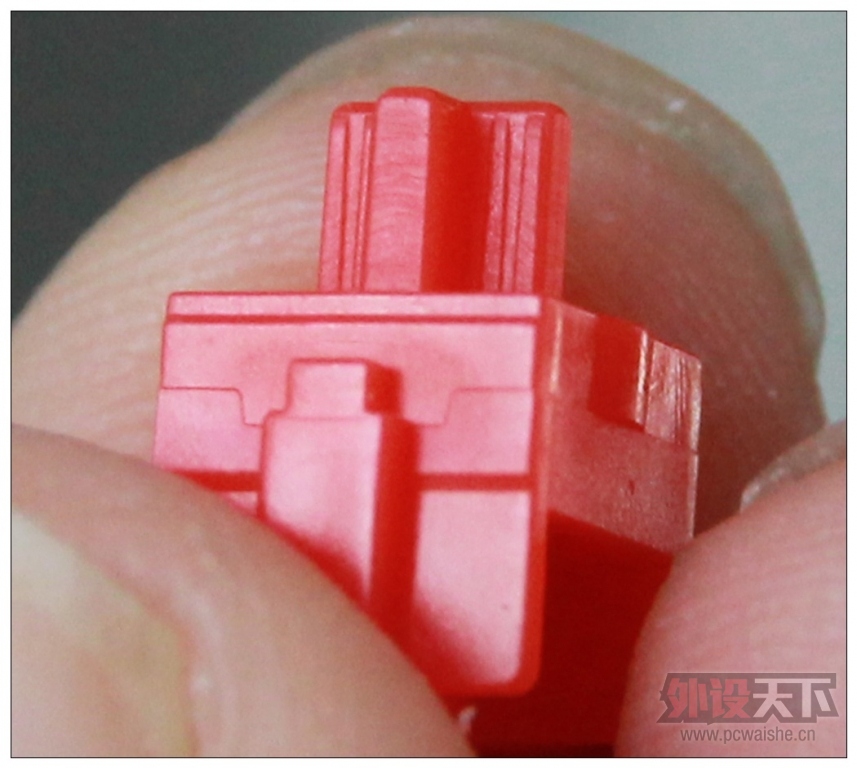

照了半天，终于通过窗户的侧射光照了出来下图，Gateron的轴芯十字柱四臂的侧面都不是平整的
这一侧是有两低两高，也就是有两个凸起

另一侧则和Cherry有点像，但又不完全一样。
四臂的侧面都不是平整，个人认为可以减小与键帽之间的压力，在一顶程度上能减轻菊花比较紧的键帽的菊花压力~进而能减少轴芯被拔出的概率吧~~~
既然想到这，也希望如果Gateron后续有改进的话，可否考虑加强上盖对轴芯”封堵的强度“，以从另一方面减少轴芯随键帽被拔出的概率……虽然这一点还是从键帽菊花上改进最好~

今天开窍了，虽然”坐不进去“钥匙扣的底座，但是”坐在上面“总行吧！^_^

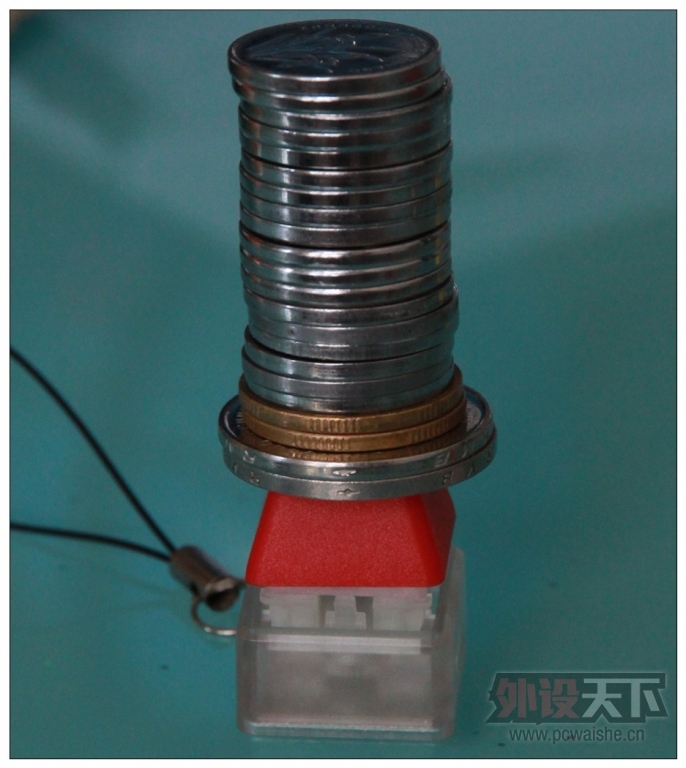

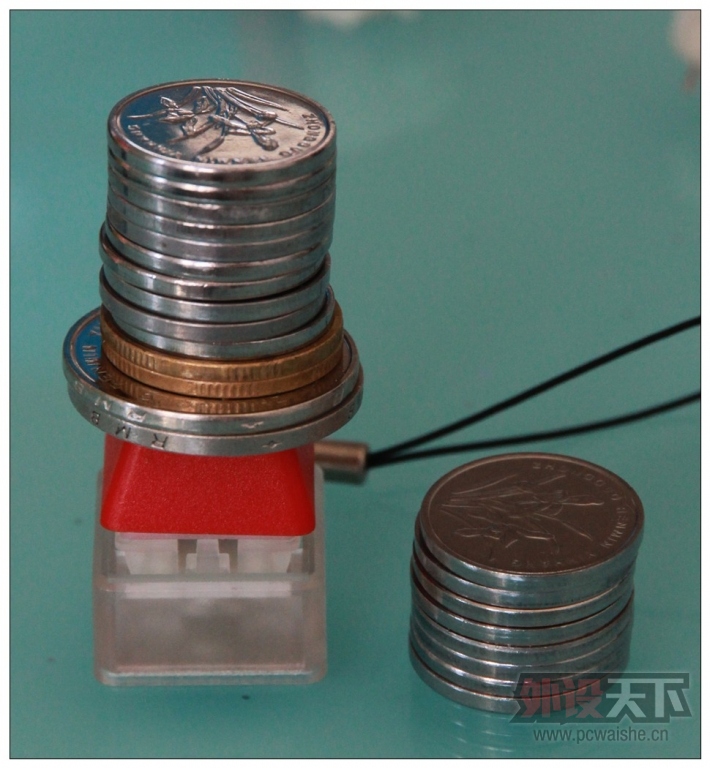

然后就进行了下力测试，首先是80g的青轴。青和茶是以突破临界点为标准的

茶轴，右侧是青轴剩余的，可以看出二者差别。当然除了弹簧不同，青轴较大的凸起也在一定程度上增加了突破临界点的下压力

红轴因为没有明显的突破点，则是以下压到底为标准的，所以剩余的硬币反而比茶轴少……

以上虽然在最后一个硬币的放与不放上，经过了手感的多次确认，但是仍然不算是精准，仅供娱乐~

~
