[绝对技术帖] DIY更换微动教学-<进阶篇>之赛睿Sensei Raw

sunny1986xx · 发表于 2014-5-22 21:26

本帖最后由 sunny1986xx 于 2014-12-17 20:51 编辑

由于现在鼠标的价格越来越贵，外设发烧友的要求越来越高，因为微动双击或者纯粹对手感的要求不同需求更换微动的玩家越来越多，所以特别推出此贴，方便希望自行更换微动的朋友参考学习

在学习本篇前，您可以先参阅：
<入门篇>之--G100s
<进阶篇>之--EC2 EVO CL
<终极篇>之一--Kone Pure Color
<终极篇>之二--Kone Pure Military
<番外篇>之--Kone Pure Military 深度评测！
<番外篇>之--Zowie FK1/2系列深度评测！
<更多外设爆照请猛戳>___发烧爆照！
那么废话少叙，直接上图

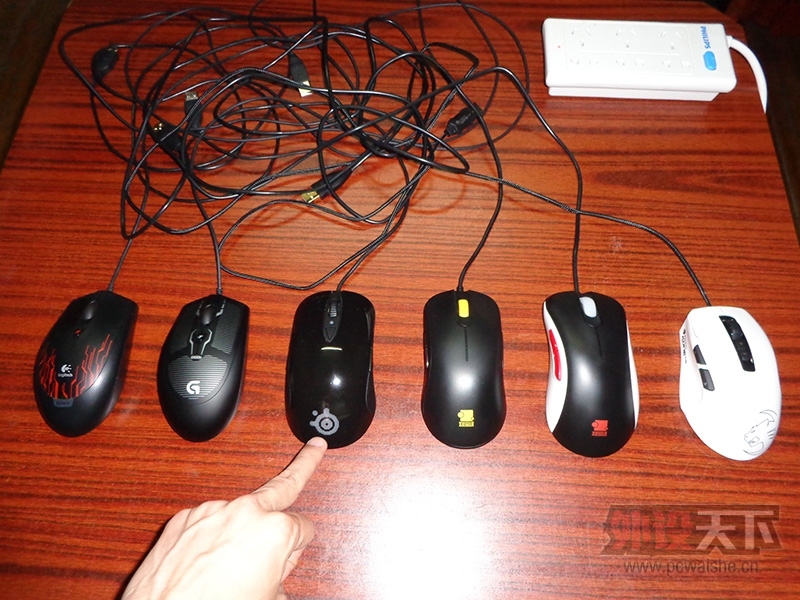

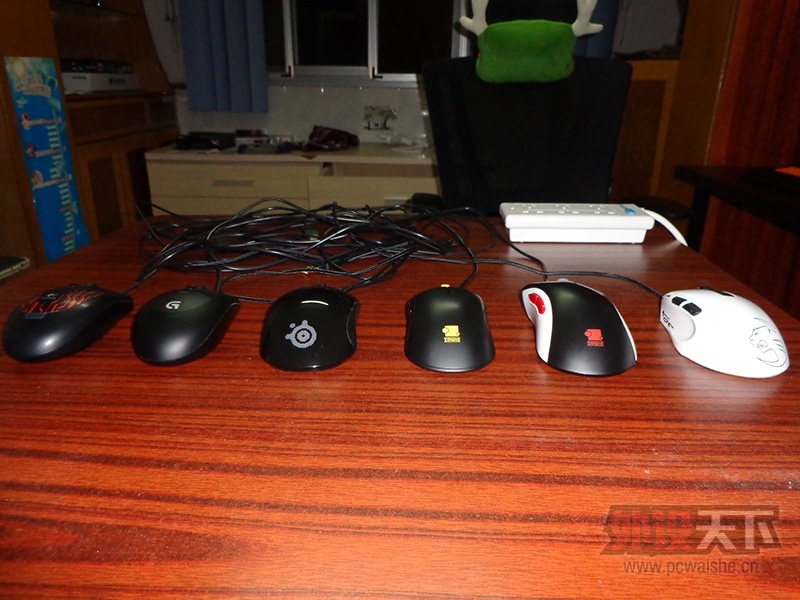

选一个作为今天的幸运儿吧，或者说是试验品、哈哈~

点兵点将吧，老样子~

算了，不点了，就你了，早看你不爽了！

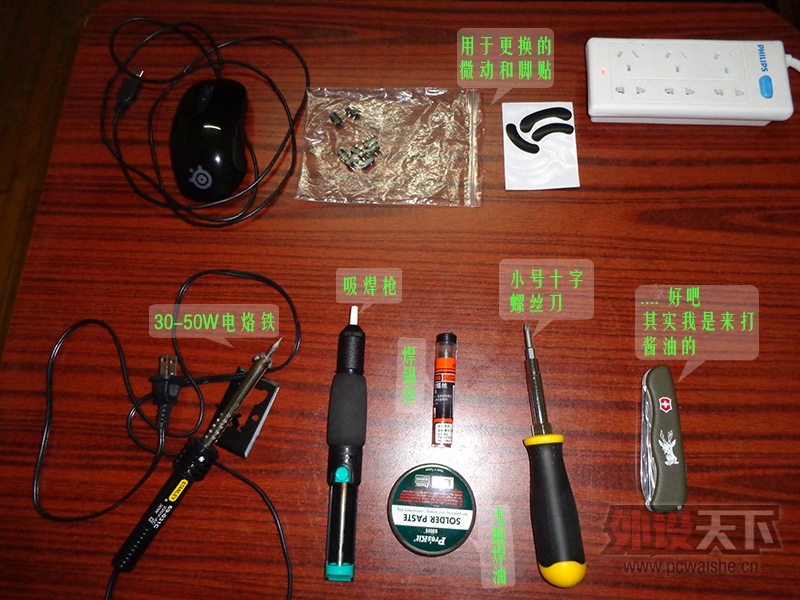

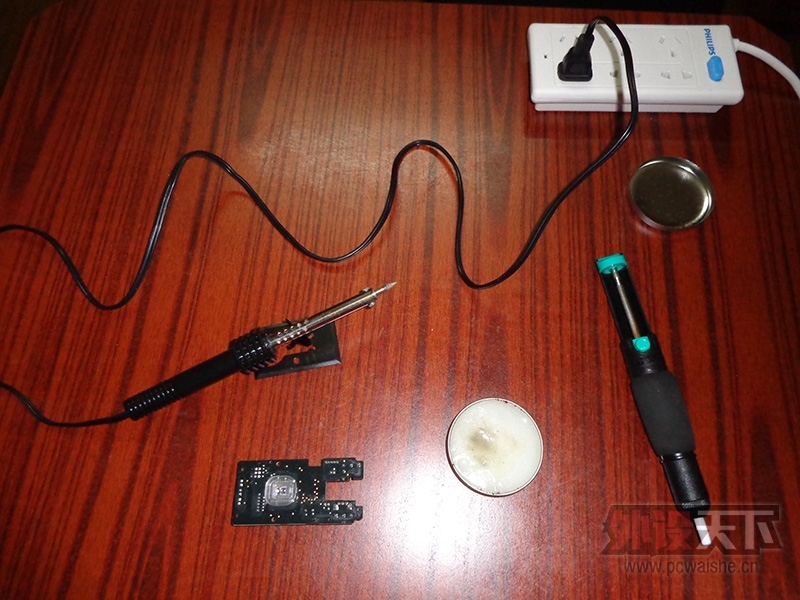

工具要准备齐全滴，上面这些缺一不可呐~除了那个打酱油的

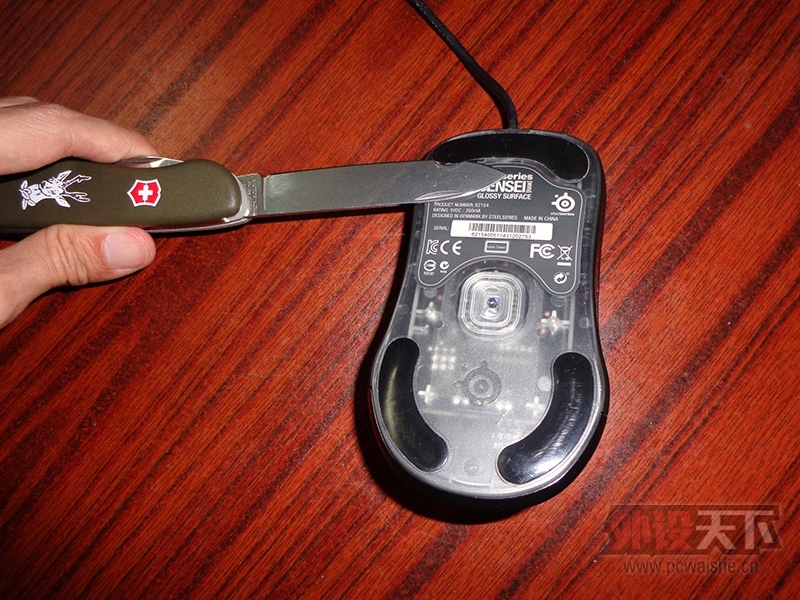

酱油露脸-走人~ 其实我是用指甲抠的[这里建议直接用指甲抠，尽量避免损坏原装脚贴]

把拆下的脚贴放在合适的地方码平，不要弄脏背面的胶面，换好后还要重新装上鼠标

拆卸比较简单，底部4颗十字螺丝卸下即可

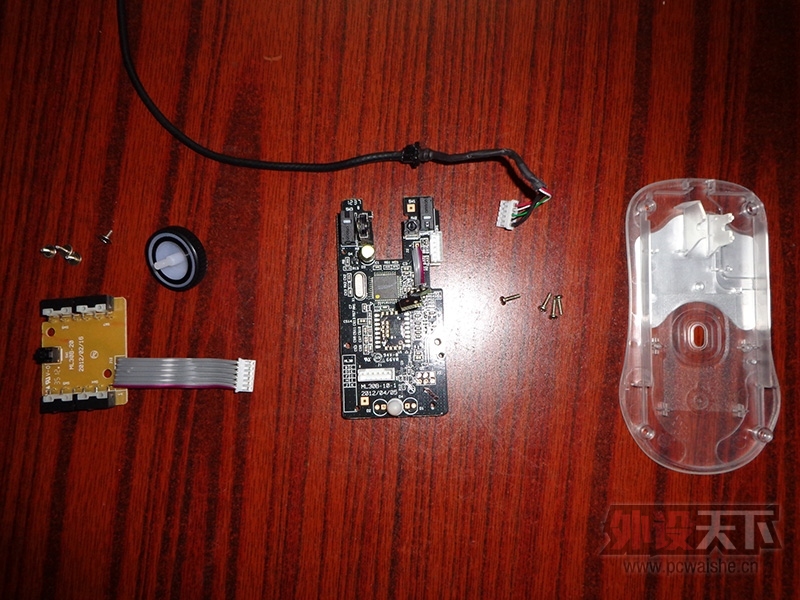

全部组件分离，需要注意的：一、拔插线座要用巧劲，来回拨动直至拔出，避免伤及线材；二、滚轮LED灯pcb板安装在底座滚轮柱上，仔细观察，只需轻轻往上拨即可拔出，切记不可使用蛮力

准备无酸焊油、锡枪，并加热电烙铁10-20分钟，火候不易掌握，新手只需明白你要把它加热到很热，没错，是非常热，将手放到电烙铁上方可以明显感到一股热气流直冲云霄、同时看到电烙铁金属部位有接近烤红的颜色变化，说明已经接400-500°C的工作温度

这时用电烙铁的头部沾一小点焊油

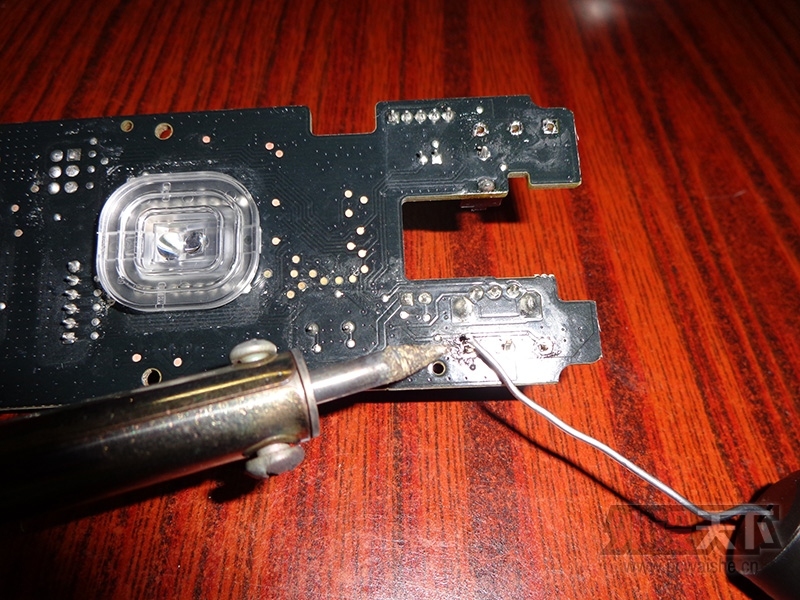

此时是技术活，可以慢慢熟练，需要注意的几点：一、在工作台或者人工固定好需要操作的pcb板；二、用锡枪嘴顶住针脚的同时用电烙铁迅速将焊锡焊化的同时迅速用锡枪吸掉熔化的锡[不用担心锡枪嘴会损坏，其是用特别耐高温的材料制作的]；三、单次电烙铁和pcb板接触的时间切记不能过长，最好不要超过5秒，防止烧坏电路板或者微动

通常来说大块的焊锡很容易焊掉，反而顽固的就是很少量的焊锡，这时需要向少量的焊锡点填料(锡丝)，从而使其成为一大块焊锡，这样再去焊就容易多了

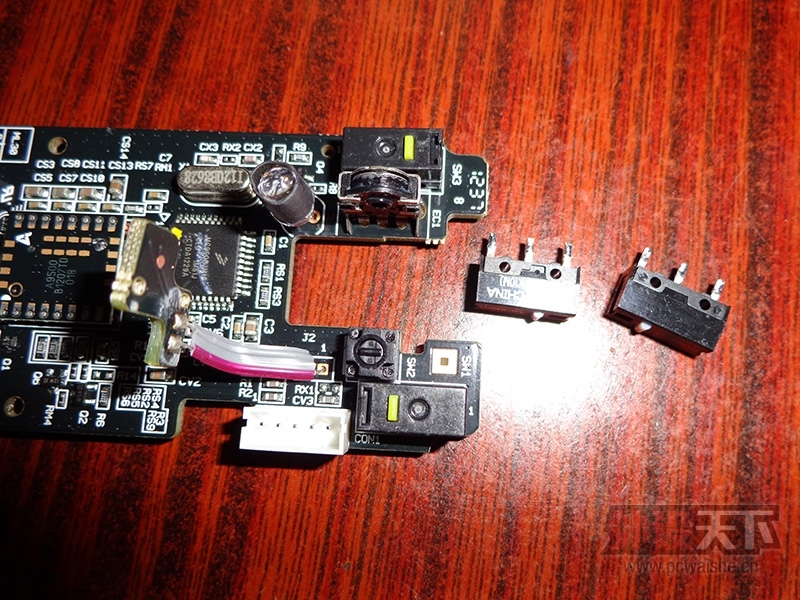

成功拆下原装的欧姆龙白点(10M)微动

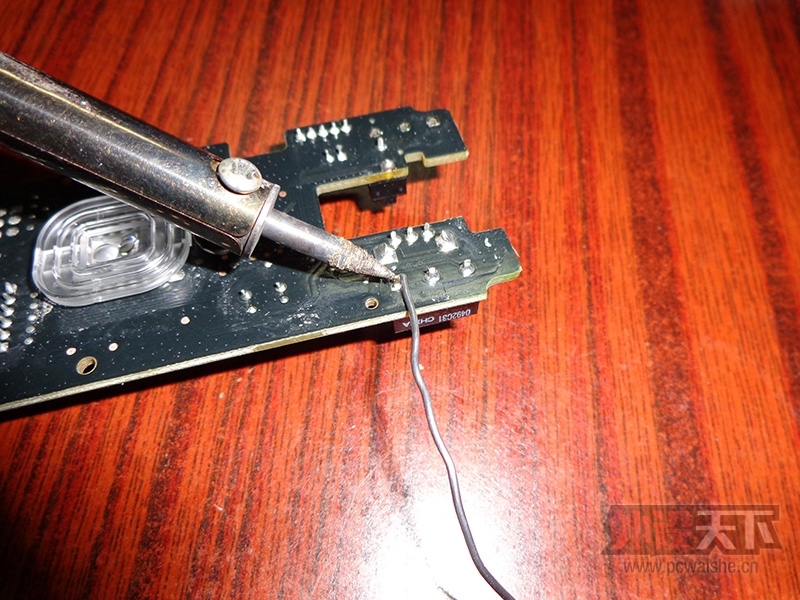

然后只需将微动装上，用锡丝焊化填料即可，注意要在焊锡的同时固定微动位置，避免装好后微动位置东倒西歪

注意pcb上的微动位置对齐点，不要装反了，sensei的右键微动是反装的

大功告成(其实恰恰相反，后面就知道了

)

换上了传说中的极品微动-松下绿点，当然了，价格也绝对极品~

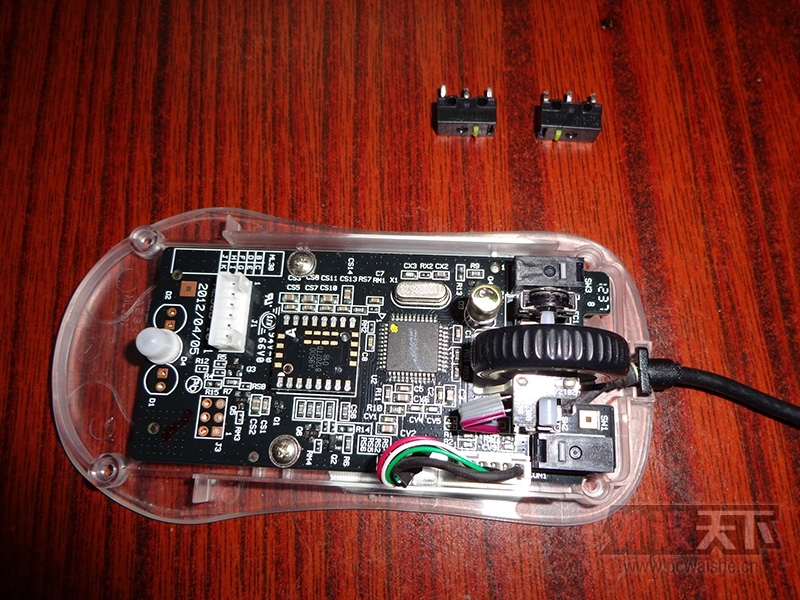

一切准备就绪！先别急，还真别急，看下面

装上上盖才发现，由于[日产]的微动普遍键程长，有部分鼠标会因为其顶住上盖造成上盖卡住，需要对微动底部进行打磨来降低其高度，所以这里忠告：需要更换微动的朋友在安装好微动之后不要焊上，先装上鼠标试试能否正常运作，确认无误后方可焊上，否则需要更换正常键程微动或者对微动底部进行打磨。

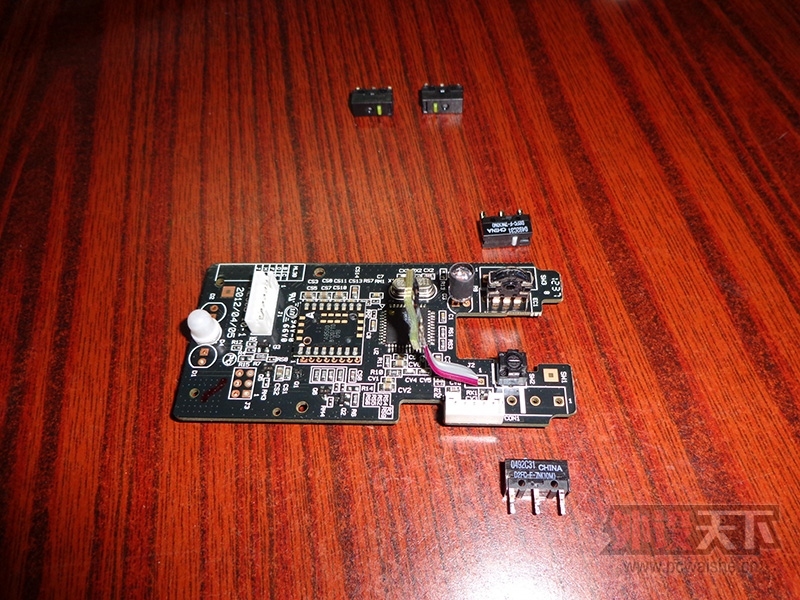

这里是我重新换好的cherry dg2 T85 1.47N，旁边是换下来的松下绿点，过程就不再重复了，说来都是泪啊

上盖、再将之前拆下的原装脚贴贴回

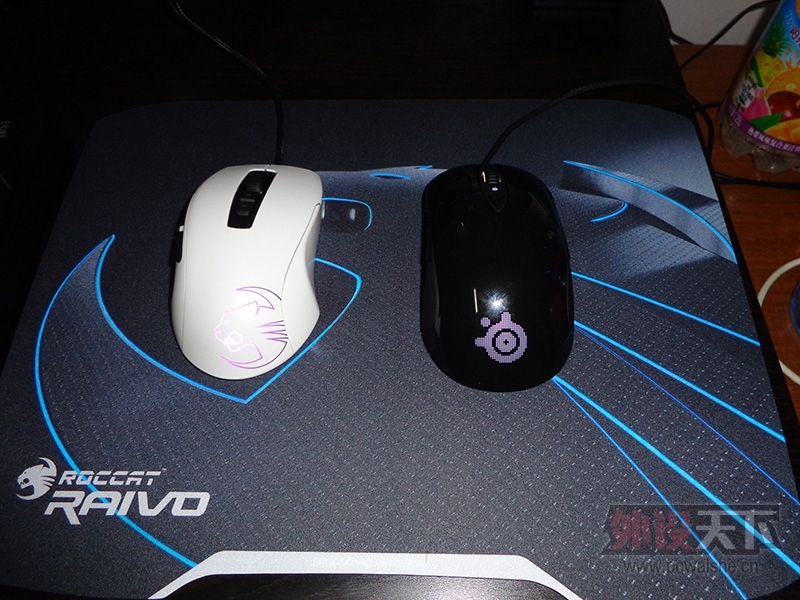

列队，通电，一切完好，大功告成了

(这次是真的)
锦以此贴献给热爱外设的各位玩家们，希望可以和大家多多交流~

sunny1986xx · 发表于 2014-5-23 12:28

wwq5536 发表于 2014-5-23 09:00
难道不是换汤不换药么。。。。。

毕竟是不同款的主流鼠标，目的还是参考学习嘛

549820200@qq.co · 发表于 2014-5-23 11:45

最近手工帝不少

HUAD-art · 发表于 2014-5-23 09:50

本帖最后由 HUAD-art 于 2014-5-23 09:52 编辑

这是一个很不错的教程学习学习。。支持一个

分剩下这点不要见怪！哈哈

G.E.M · 发表于 2014-5-23 09:15

哇塞，收藏了！！！

白皮大宝 · 发表于 2014-5-22 22:51

自己会换，不过吸焊我用的是电热吸焊枪。

lxc910914 · 发表于 2014-5-22 21:49

好贴~~今天没分了，明天给你加分~

sunny1986xx · 发表于 2014-5-22 22:13

lxc910914 发表于 2014-5-22 21:49
好贴~~今天没分了，明天给你加分~

是好，花了我老长时间

study · 发表于 2014-5-22 22:17

加精，手艺不错，有点小曲折，

sunny1986xx · 发表于 2014-5-22 22:20

study 发表于 2014-5-22 22:17
加精，手艺不错，有点小曲折，

其实就是那点特别需要注意，我刻意安排的小曲折，哈哈

呃这也有 · 发表于 2014-5-22 22:31

- - 烙铁温度高的话焊锡总被烙铁粘起来这个怎么破

sunny1986xx · 发表于 2014-5-22 22:34

呃这也有发表于 2014-5-22 22:31
- - 烙铁温度高的话焊锡总被烙铁粘起来这个怎么破

记住不要给针脚加太多锡，这样就可以避免粘起来

w13089633466 · 发表于 2014-5-22 22:39

支持了

Sxka3 · 发表于 2014-5-22 22:42

教程不错，小白们应该很喜欢。写这文章楼主也花了不小心血啊，但是上锡的手艺还是有待提高

sunny1986xx · 发表于 2014-5-22 22:46

Sxka3 发表于 2014-5-22 22:42
教程不错，小白们应该很喜欢。写这文章楼主也花了不小心血啊，但是上锡的手艺还是有待提高

很费时间，火候掌握很重要，记得第一次做把我的被子烫了个大窟窿，这次差点把自己裤子烧了
