玛侕斯550W金牌模组电源 高清图赏、拆解评测

dpgisdpg

    现在80PLUS金牌电源技术成熟，产品越来越多，价格也很亲民，但形成反差的是国产80PLUS金牌电源却不多见，一方面金牌电源研发需要较高的技术储备实力，另一方面高端领域消费者对国产金牌认可度偏低，当然也有知难而上的国产牌子，如今天介绍的玛侕斯550瓦金牌模组电源，其实去年我就玩过它的500瓦金牌（非模），本次550瓦型号在此基础上，主要升级了主流的模块化设计，美化外形和强化走线功能，在功率输出和其他细节也有进一步提升。下面进行开箱和详细的拆解分析，看看是否能成为国产电源中的精品80PLUS金牌。

产品开箱

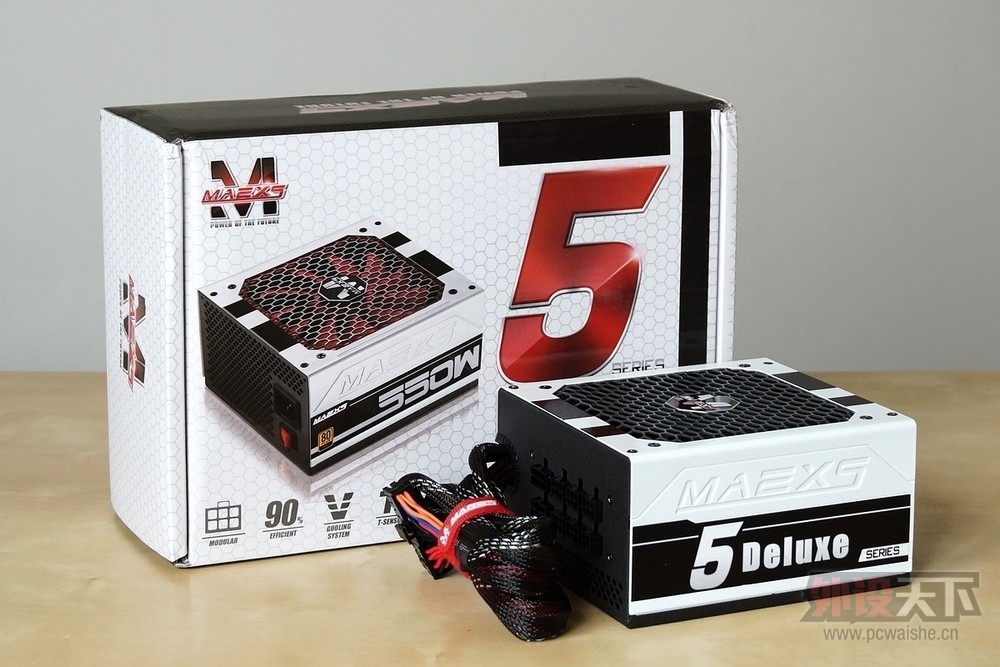

    玛侕斯550W金牌模组电源，无论是超跑元素外形还是包装式样，都与前作500瓦金牌几乎相同，主要的变化是主题颜色采用了黑、白配色，区别于500瓦红、白配色，此外LOGO名称从MARZS改为MAZXS。


    简约的包装界面，正面纯粹秀各种LOGO，MAZXS 5系Deluxe 550W，80PLUS金牌认证和5个特点。


    背面终于有中文了，介绍品牌文化和产品技术点，建议增加玛侕斯550W的线材参数。


    醒目的80PLUS金牌认证标志，也是玛侕斯550W最大亮点。


    5个特点：模组化设计、90%转换效率、V型散热系统、T-SENSOR温控、5重保护系统。


    内盒同样精致，一张印有MAZXS LOGO板纸，四周使用厚实的泡沫垫来保护产品。

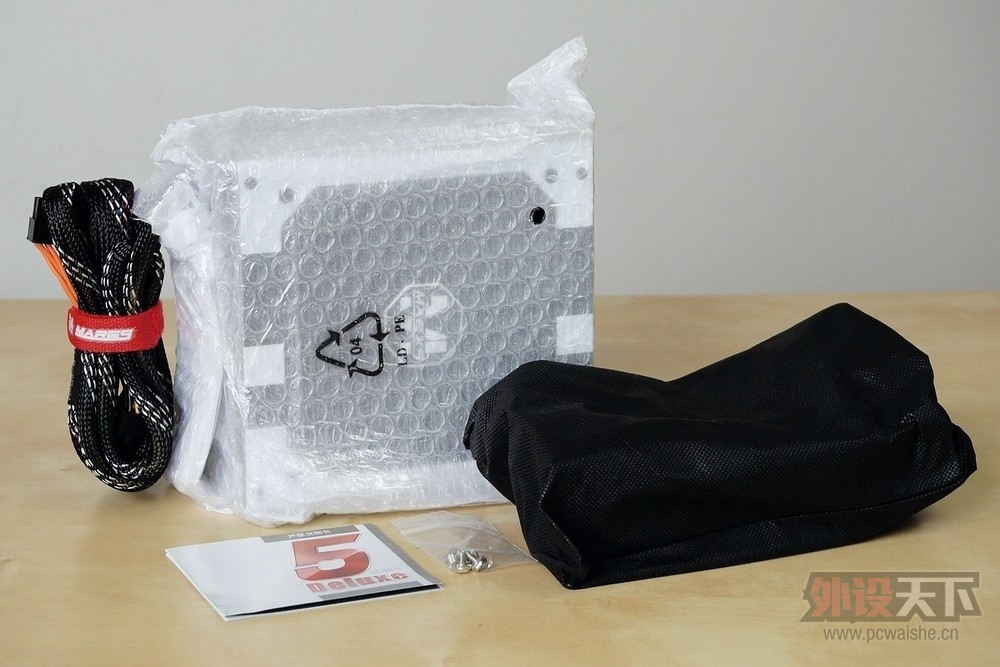

    配件情况，玛侕斯550W金牌电源主体、黑色帆布袋包裹的模组线材（还有1根AC电源线）、4枚螺丝、使用手册。

外观赏析

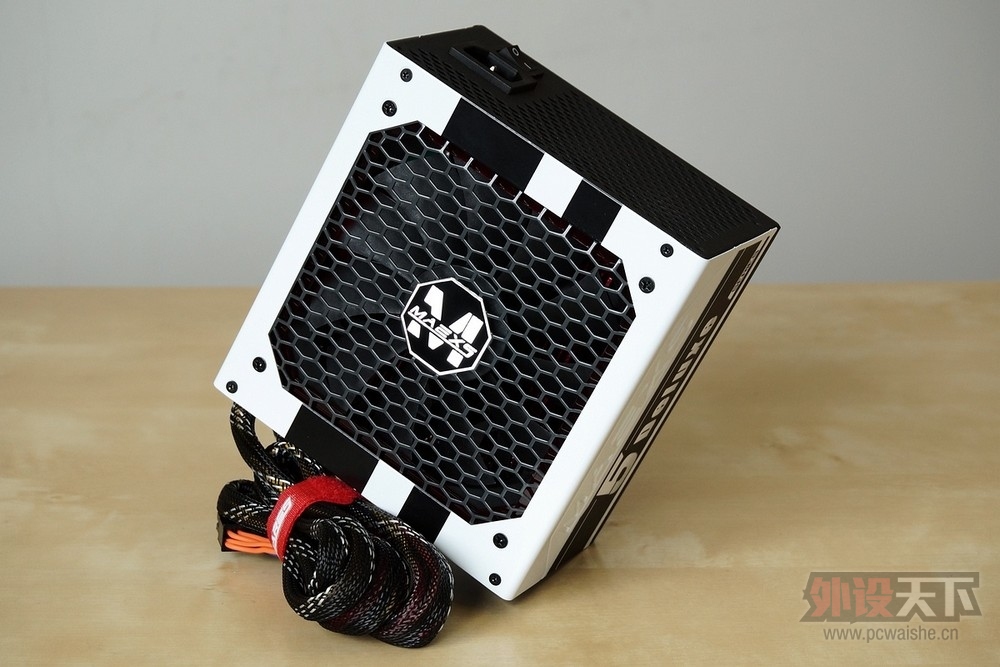

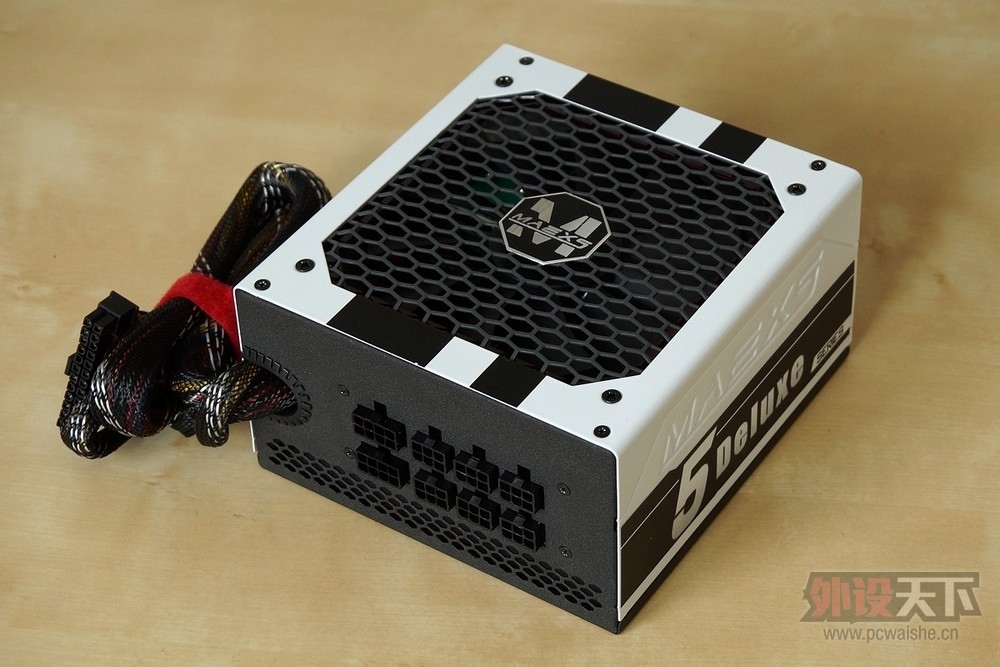

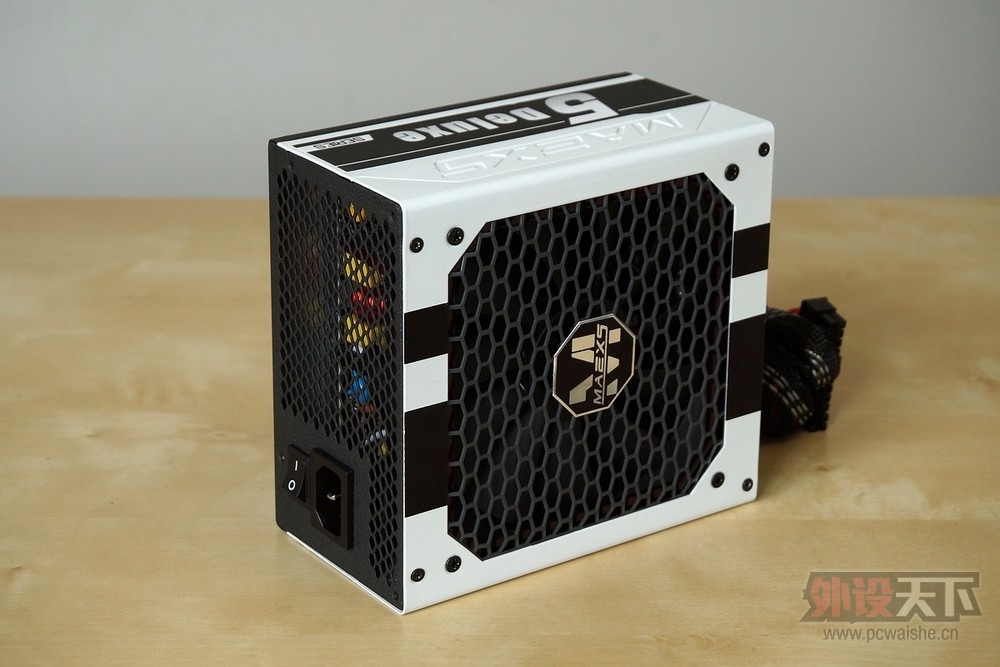

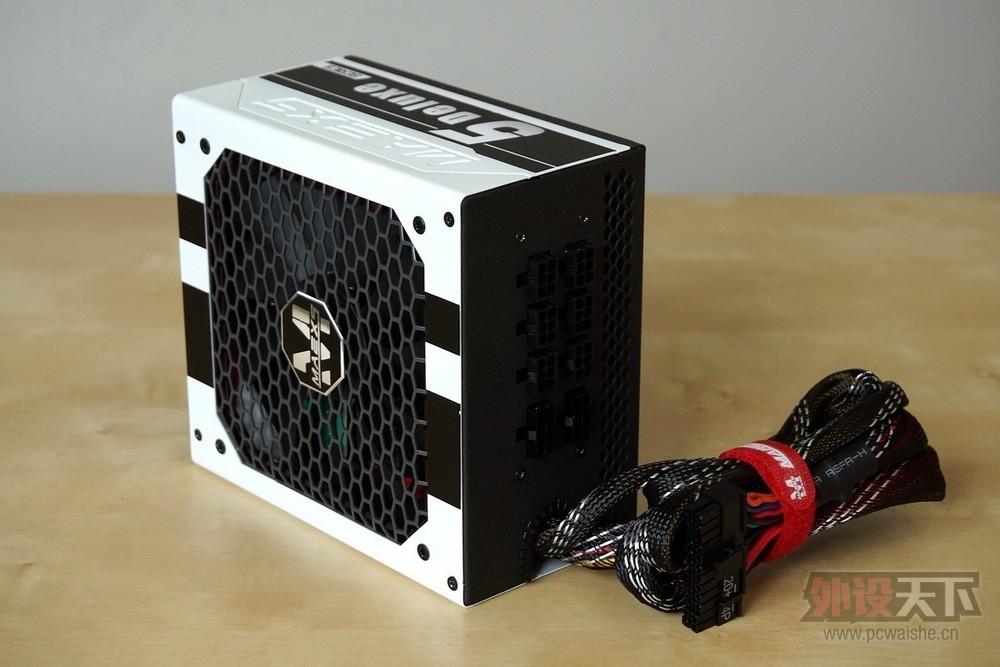

    黑、白配色以及简约的线条，采用蜂巢状散热，加上银色光泽金属铭牌，这种融合超跑元素的风格简约又非常养眼，体现出玛侕斯对个性化外观的重视。


    135mm尺寸规格的风扇，相比常见120mm电源风扇直径更大，提供更高的风量和散热面积，有利于保持电源内部元件的低温环境。

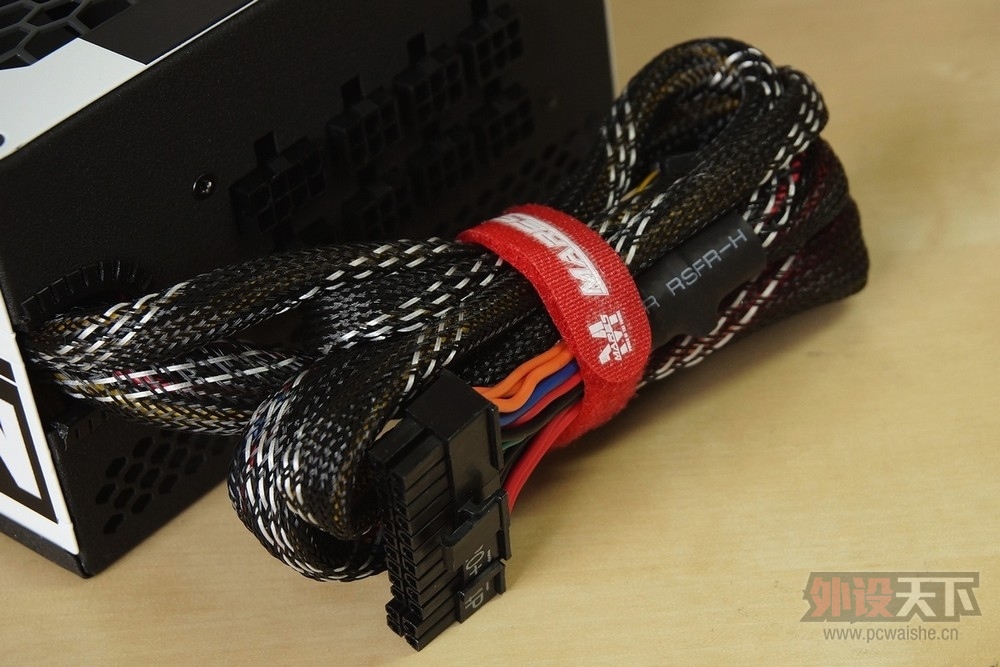

    流行的模组化设计，原生线材使用魔术带捆扎。期待下一版能出现全模组化电源。


    仔细的话会发现模组接口下侧也有散热冲孔。

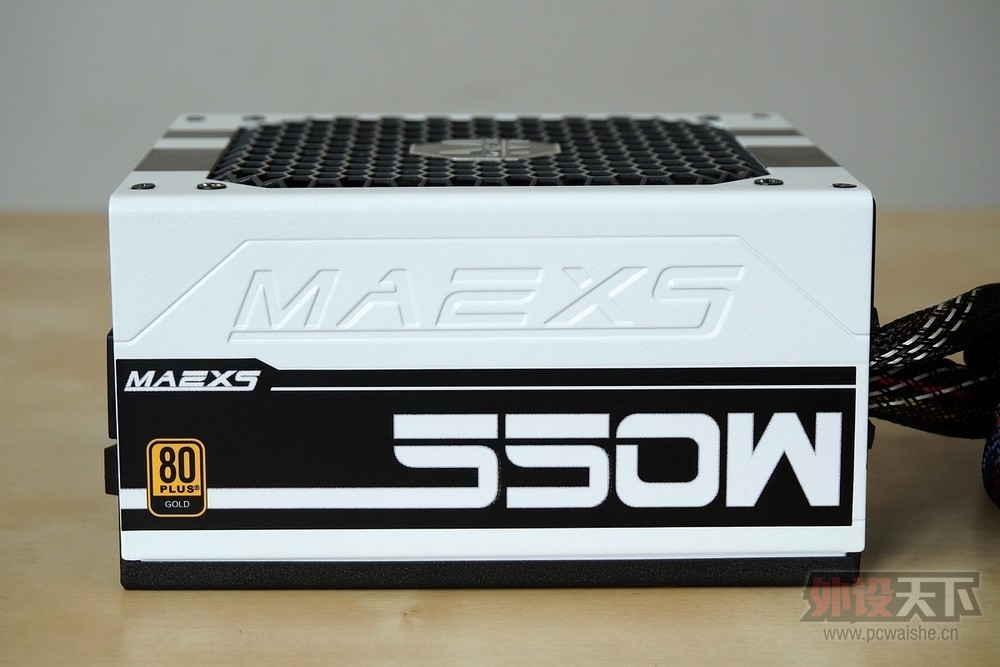

    玛侕斯550W的外观设计上有个小小的不足，以下置结构安装电源，那么侧面的文字就颠倒了。

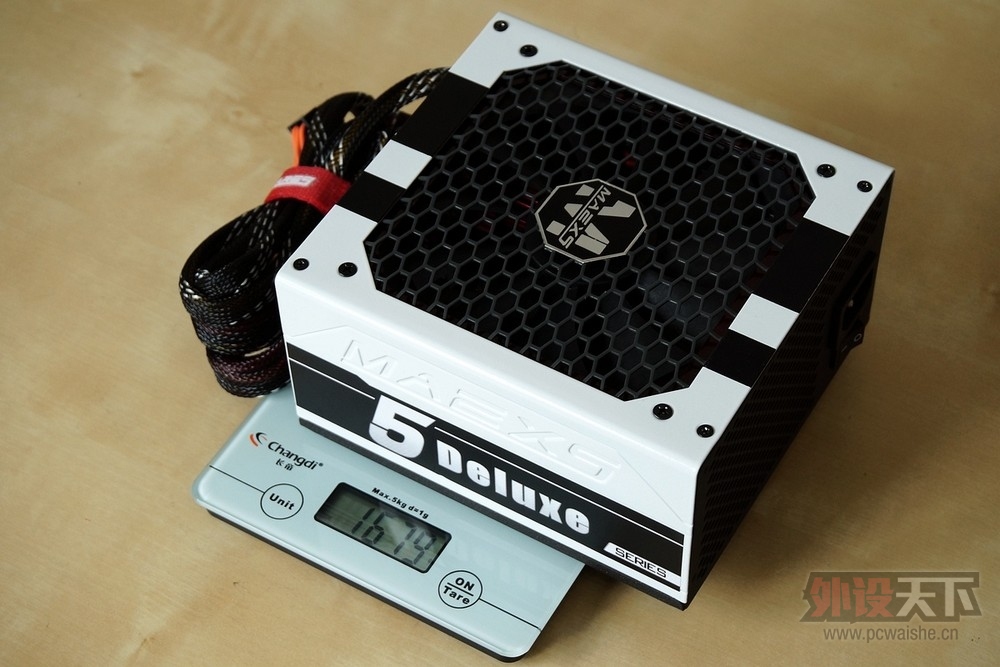

    净重足有1679g，侧面反映出玛侕斯550W金牌电源的用料程度。

电源铭牌

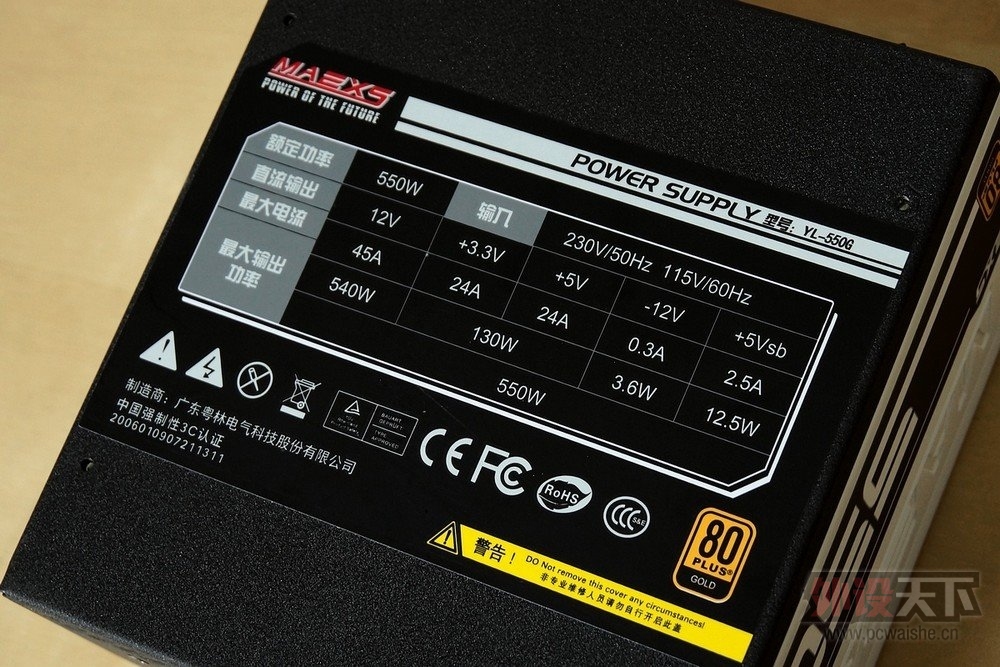

    玛侕斯550W的型号为YL-550G，标注与额定输出功率相同，区别于国产低端电源一贯的功率虚标现象。
    支持115V电压输入环境，符合80PLUS金牌电源的性能特征，+12V输出功率更是达到540瓦，几乎等同额定功率，理论可以搭配8核处理器和单芯旗舰显卡的平台使用。

细分设计

    金属外壳做工精致，采用两种制作工艺，白色部分光亮烤漆，黑色部分细腻磨砂。

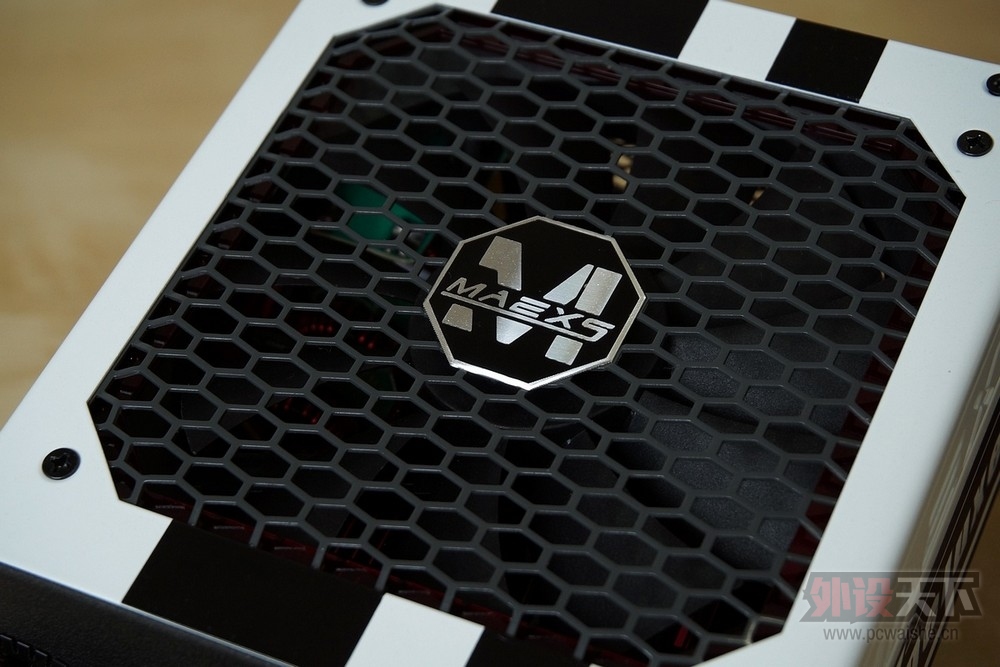

    蜂巢状的进气栅格，同超跑引擎的进气系统异曲同工，对比前作500瓦电源，中间LOGO部分更换成银色金属铭牌，质感增加很多。


    侧面冲印MAZXS品牌标志。

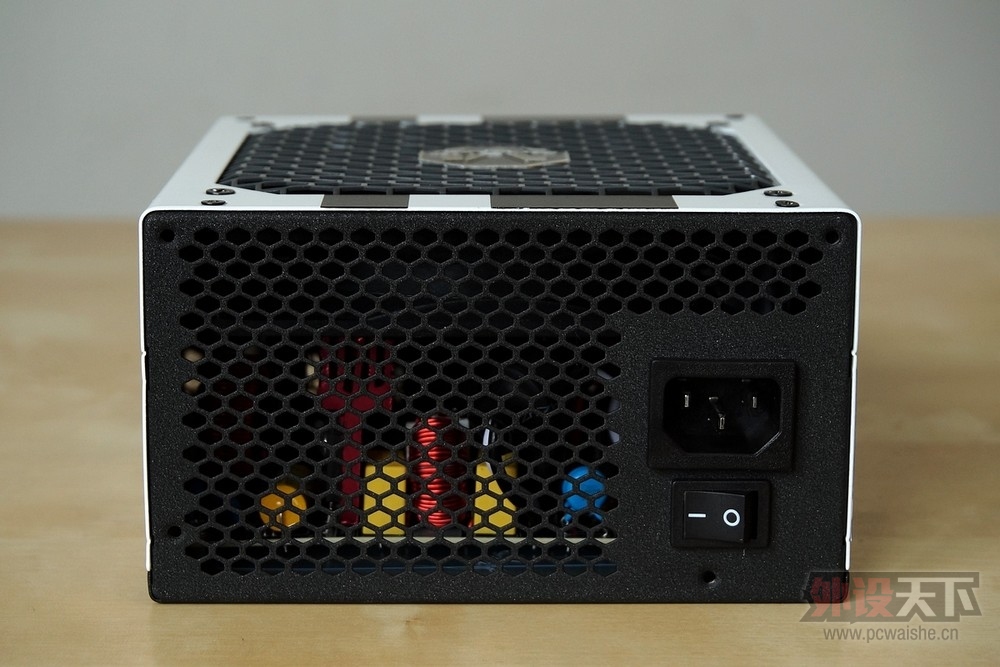

    电源AC输出端，拥有独立开关。

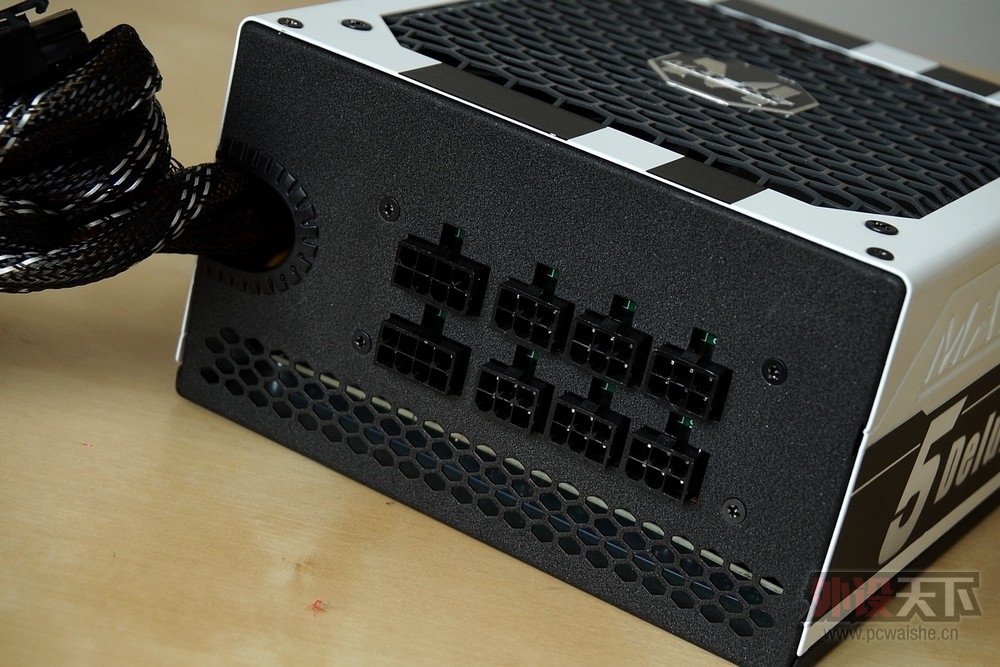

    全黑色的模组接口，数量充裕达到了8个（550瓦电源似乎用不了这么多），虽然没有颜色和文字来标示，但是采用防呆式单向接入设计，防止了错误接驳可能性。
    其中2个8pin接驳显卡PCI-E供电线，6个6pin接驳SATA+4D型供电线。

线材配置

    原生线材为主板20+4pin、CPU 4+4pin，也是黑、白配色，整体统一风格保持的不错。

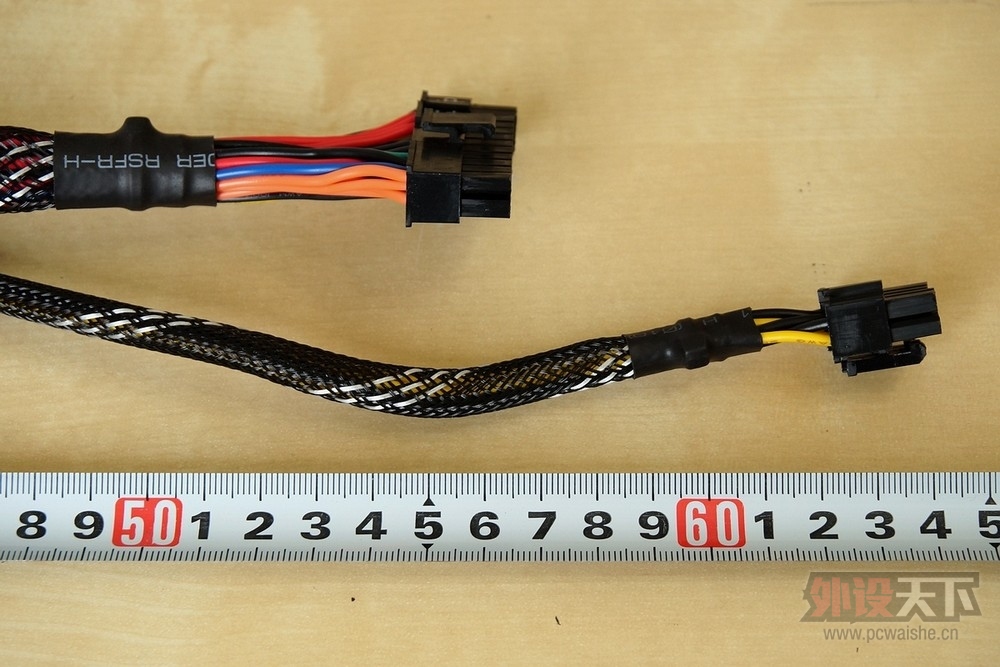

    线材长度方面，走线最重要的主板20+4pin为550mm，CPU 4+4pin则达到650mm左右，一般的全塔、中塔机箱走线都构不成压力。

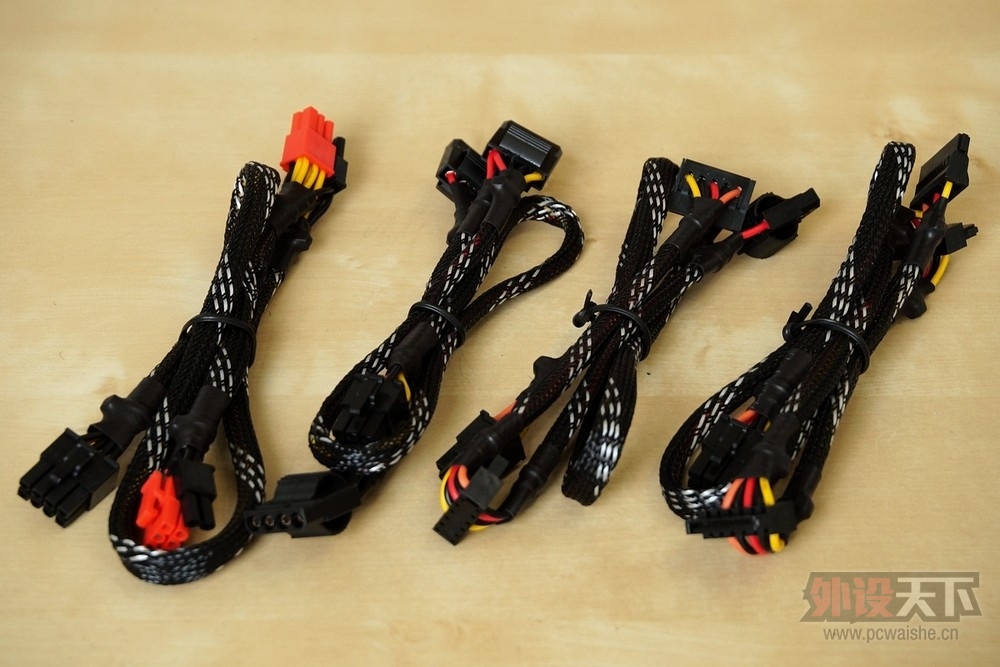

    4根模组线材，左一红色接口的是显卡供电2个6+2pin，其余3根分别是4D X3、SATA X2 + 4D、SATA X3，同样包覆尼龙网纹和热缩管处理。

拆解分析

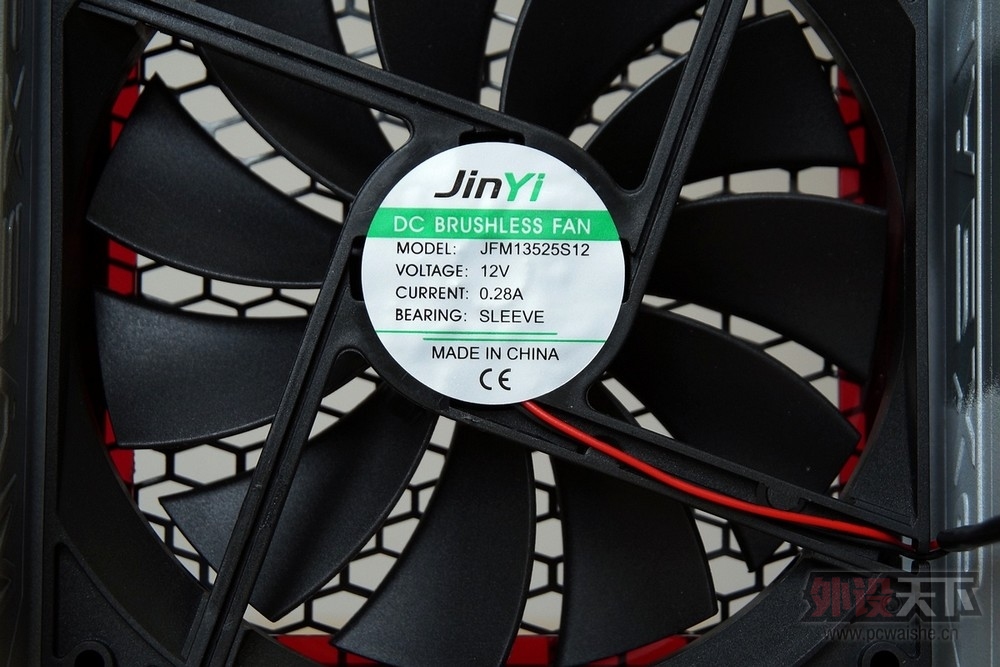

    风扇型号JFM13525S12，135mm尺寸、25mm厚度，采用SLEEVE油封轴承，特点静音，但是寿命不如双滚珠轴承结构。型号和JinYi品牌都搜索不到相关资料，根据DC12V 0.28A参数，这枚风扇的转速应该不会太高，实际表现的确静音。

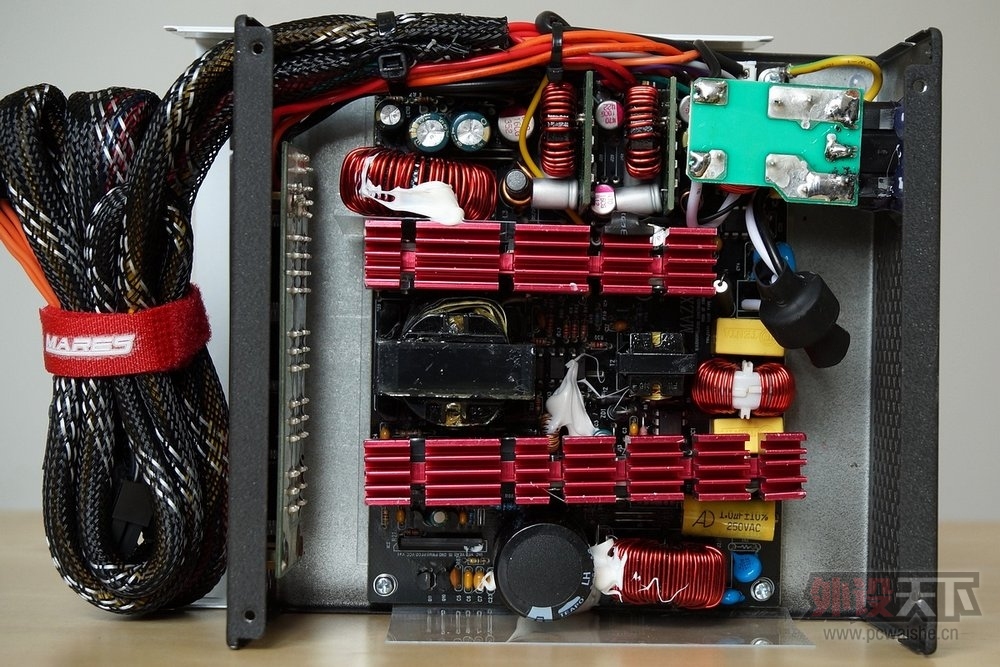

    玛侕斯550W采用主动式PFC、双管正激、12V同步整流和3.3V&5V DC-DC输出的结构，原来也是80PLUS金牌电源主流的一种结构，不过在如今LLC谐振结构大行其道的电源界倒是不多见，最大的亮点就是DC-DC输出结构，电压稳定型和效率等方面都强于入门级电源最常使用的磁放大结构。整体方案和用料与之前的500瓦金牌相同，元件多采用插件工艺降低成本。

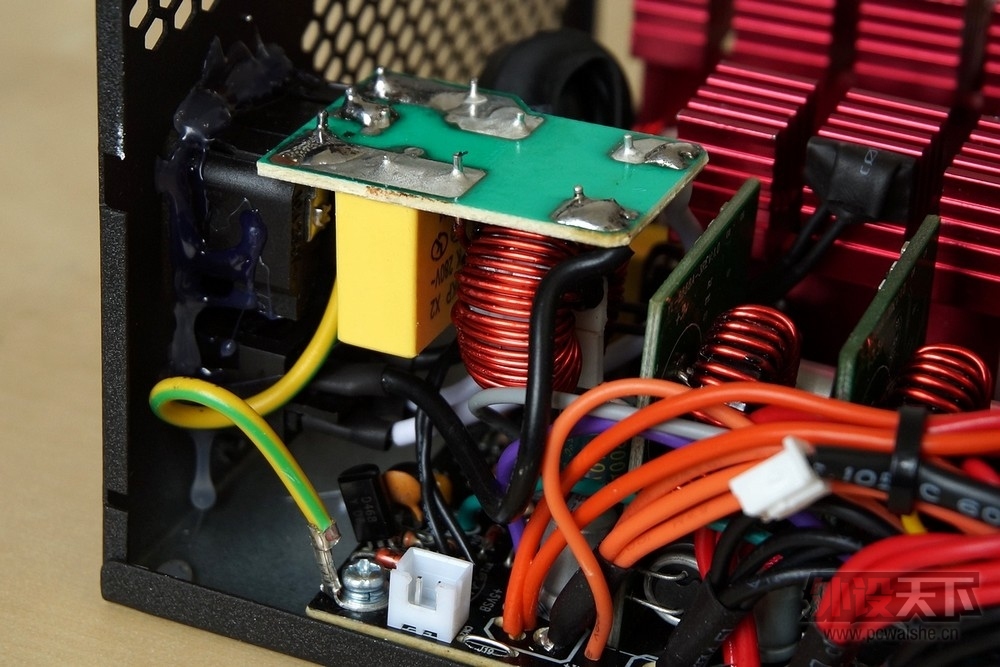

    一级EMI滤波电路，焊接在AC输入端内侧，1颗X电容、1颗共模电感。

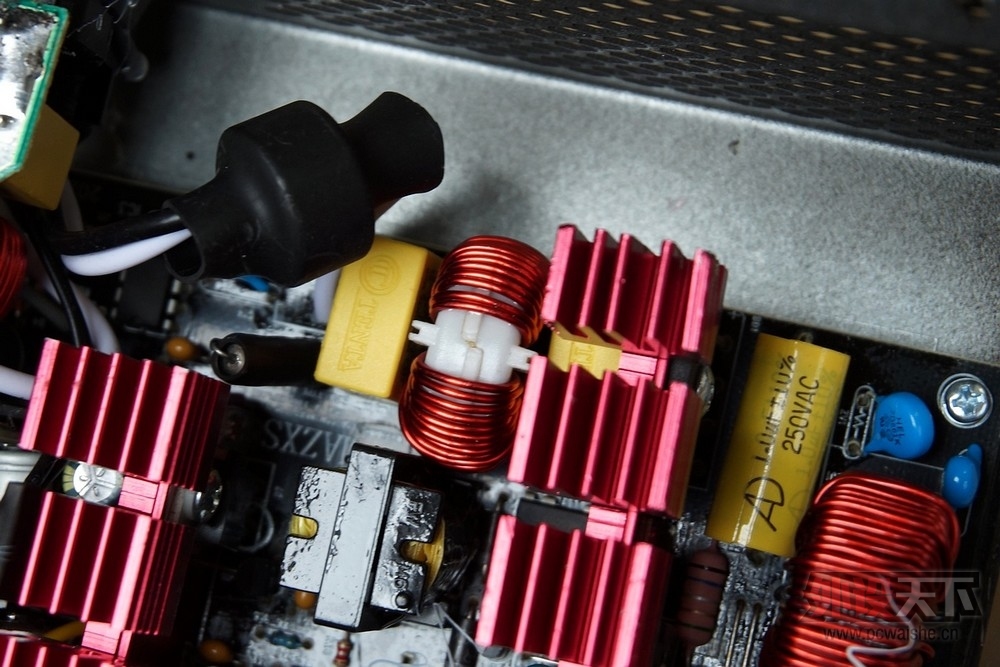

    二级EMI滤波电路，1对Y电容、2颗X电容、1颗共模电感，还有1个包裹热缩管的磁环，磁环作用和EMI滤波电路一致，都是抑制高频干扰，保护器件似乎只有1颗保险管。


    整流桥贴在一次侧散热片，型号字样被遮住未知，PFC电感使用白胶固定。

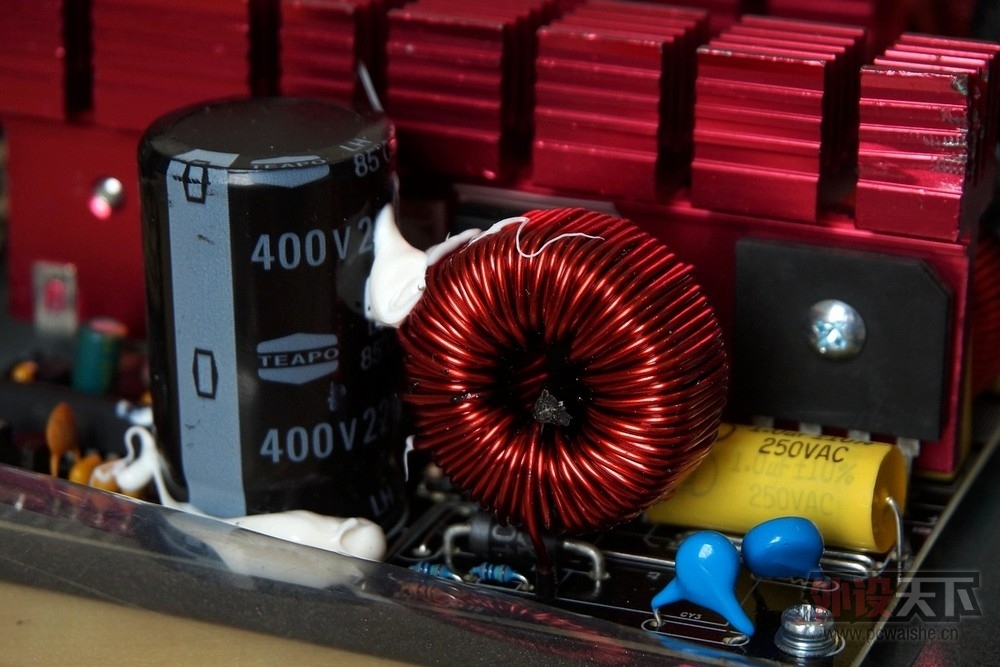

    台系TEAPO主电容，容量220μF、耐压400V、耐温85°C，容量偏小了点。


    低压滤波电路，也是台系TEAPO电容。

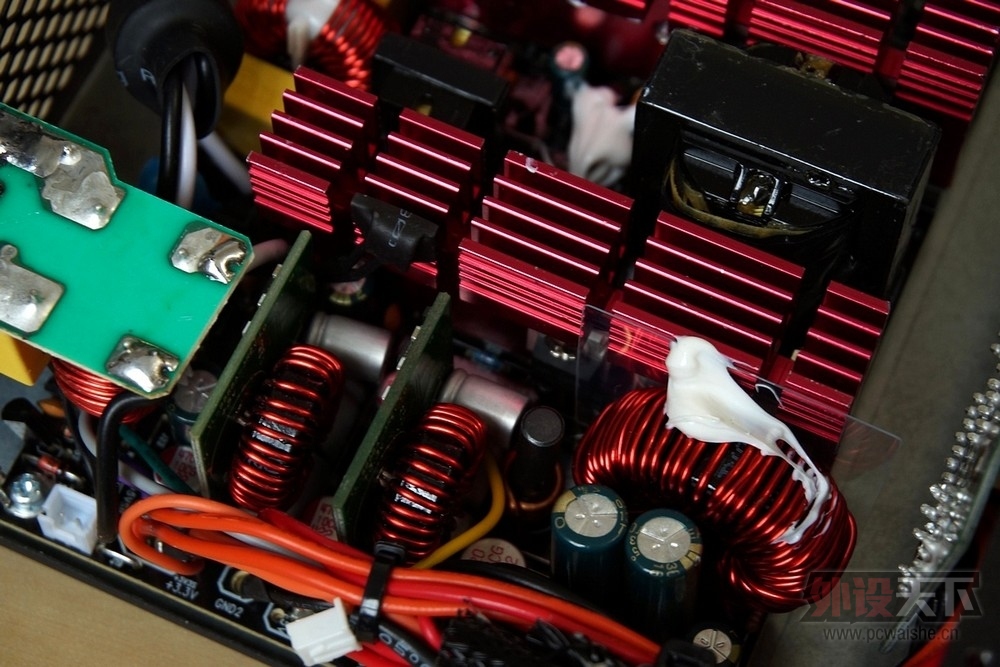

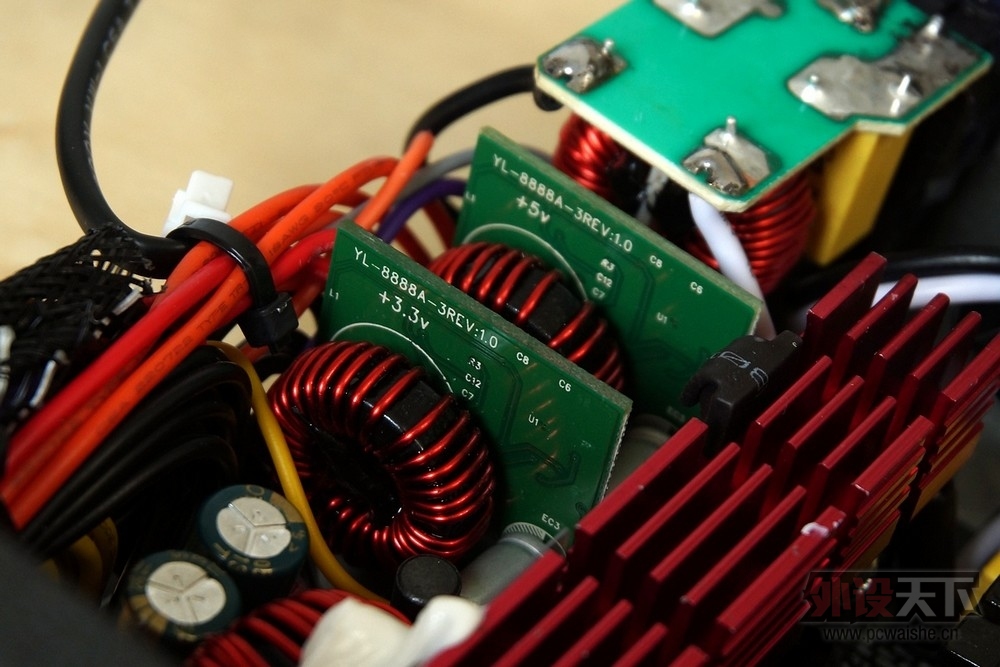

    3.3V&5V DC-DC输出结构特有的2个PCB子板，设计有固态电容滤波。

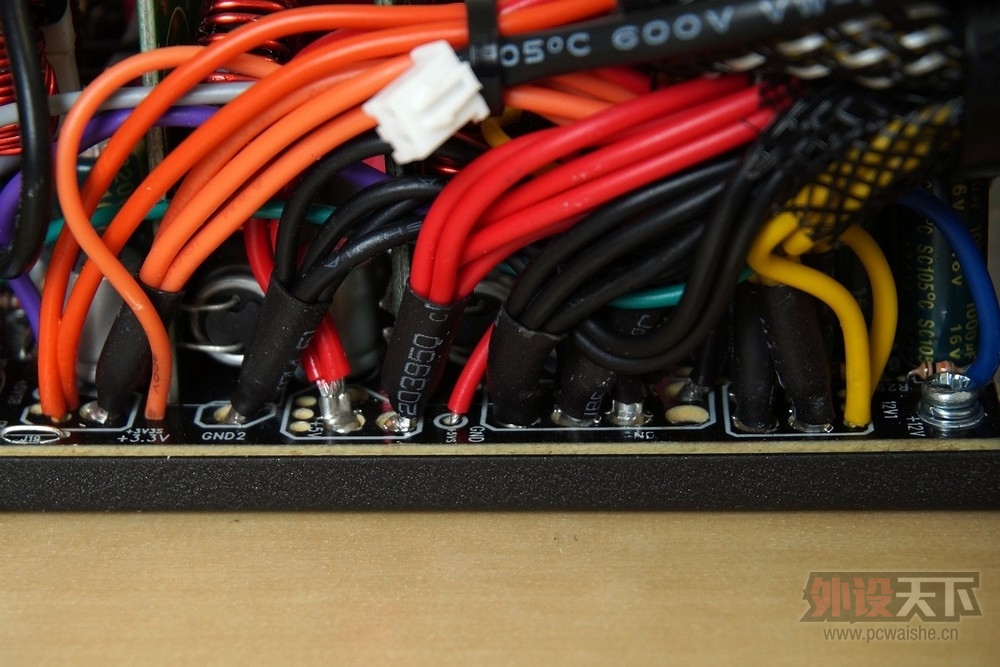

    输出线材根部焊接金属环，热缩管绝缘保护，细节处理到位。

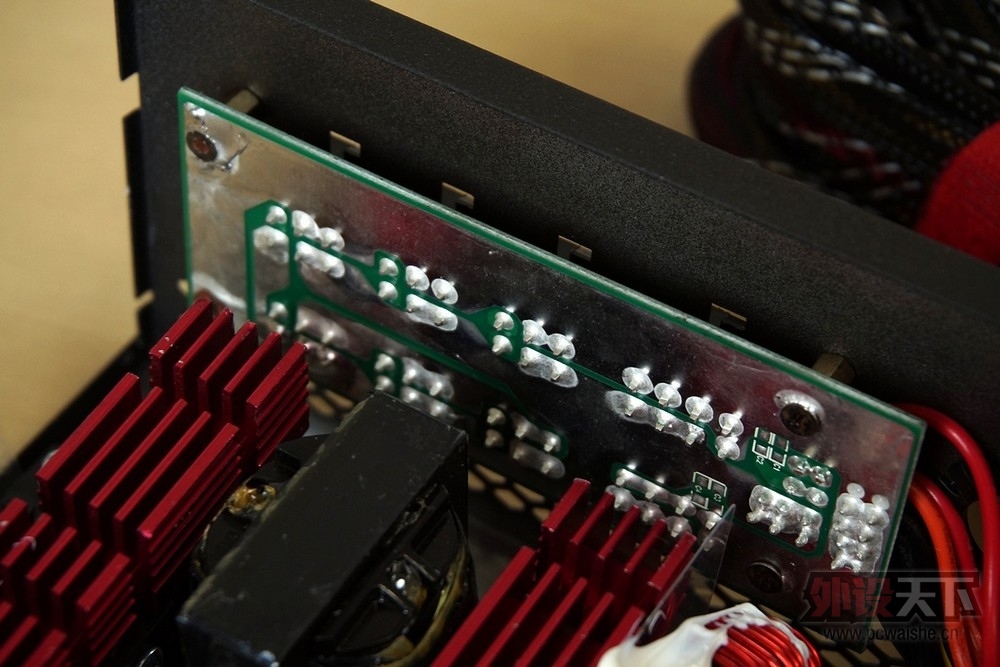

    模组化接口PCB子板。

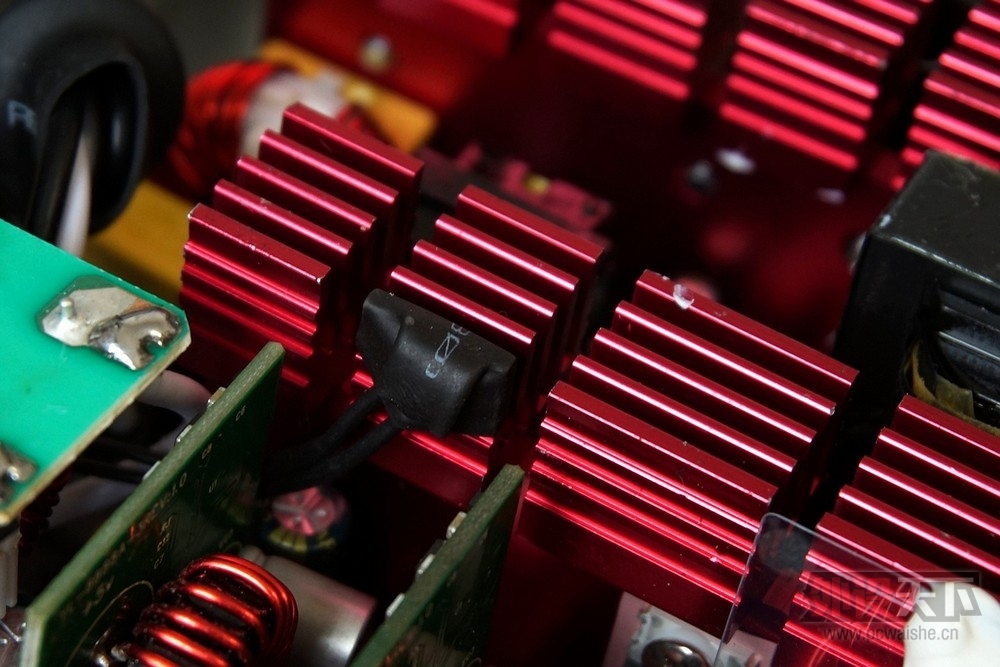

    所谓的V型散热系统、T-SENSOR温控系统，简而言之就是散热鳍片多开叉来增加散热面积，配合附着的温度探头（图中黑色热缩管包裹）进行风扇智能调速，兼具静音环境和高效散热。

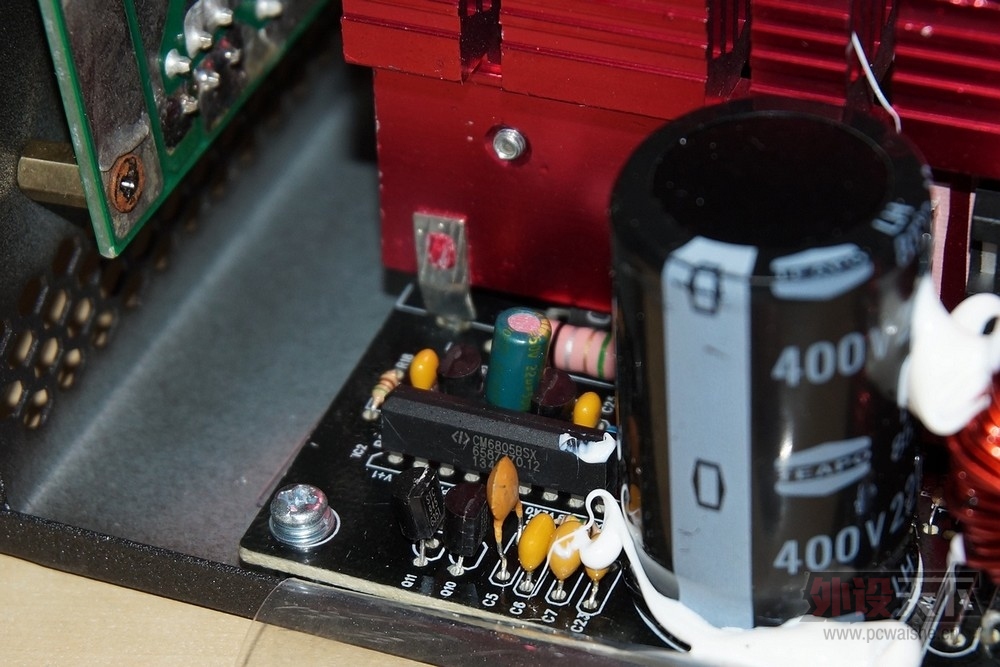

    CM6805BSX双管正激主控芯片，直插式封装。

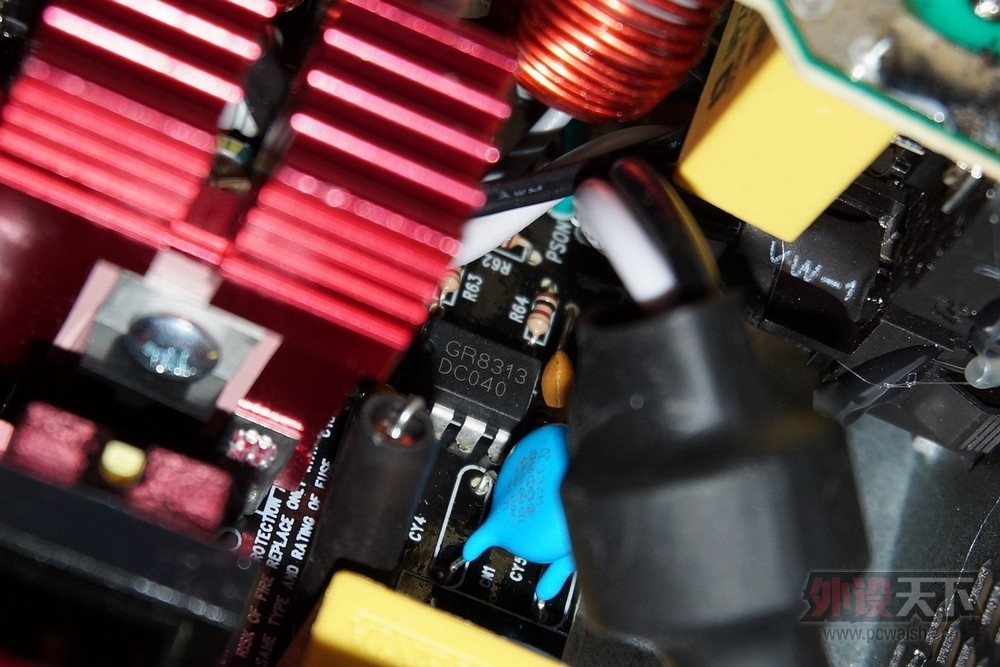

    GR8313监控IC芯片，监控+12V、+5V、+3.3V三路主要电压，提供过压保护、欠压保护和PG信号反馈。

    MAZXS玛侕斯550W金牌模组电源保持前作500瓦的优点，拥有出色超跑元素外形，通过80PLUS金牌认证，并且升级为模组设计，12V功率输出也有加强，采用主动式PFC、双管正激和DC-DC输出结构颇具亮点。
