映泰HI-FI B85N 3D主板 +先马魔方组HTPC全攻略[原创]

云瑞将军 · 发表于 2014-5-8 11:24

本帖最后由云瑞将军于 2014-5-8 16:07 编辑

现在越来越多的用户，用ITX主板和小机箱组HTPC平台，我自然也不能落后，近期用映泰的HIFI B85N3D的ITX主板和先马魔方及先马350M组了一台HTPC，这个方案比较适合居家客厅的高清视频体验，我组建的平台的配件如下：

CPU： intel I3 4130
主板：映泰HI-FI B85N 3D主板（ITX主板）
内存：金士顿Fury DDR3 8G 单条
硬盘：intel 530 SSD 64G
机箱：先马魔方
电源：先马350M(Mini电源）
散热器：酷冷至尊V200

现在HTPC机箱有好几种方案，我这次选择的是这种很薄的箱子，所占空间更小，也更紧凑。因为空间狭小，所以不能用发热量太大的组件，箱子有点类似于早期的DVD播放机，所占空间也差不多大小。

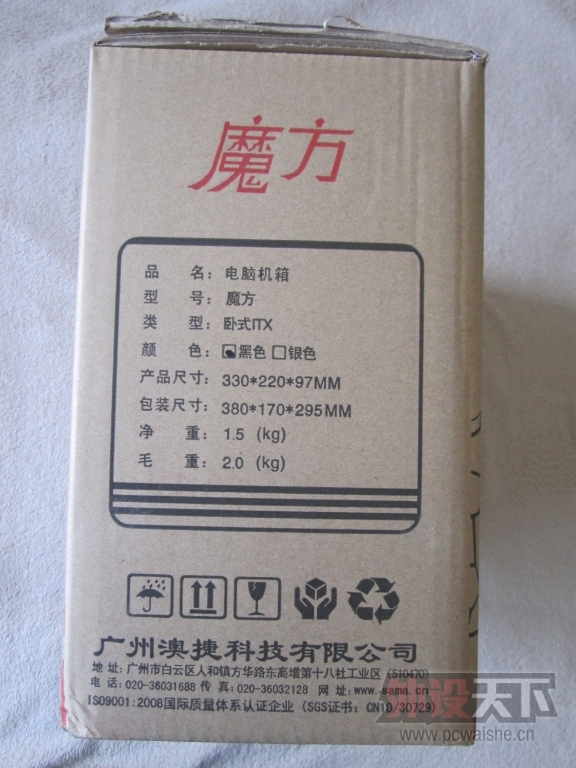

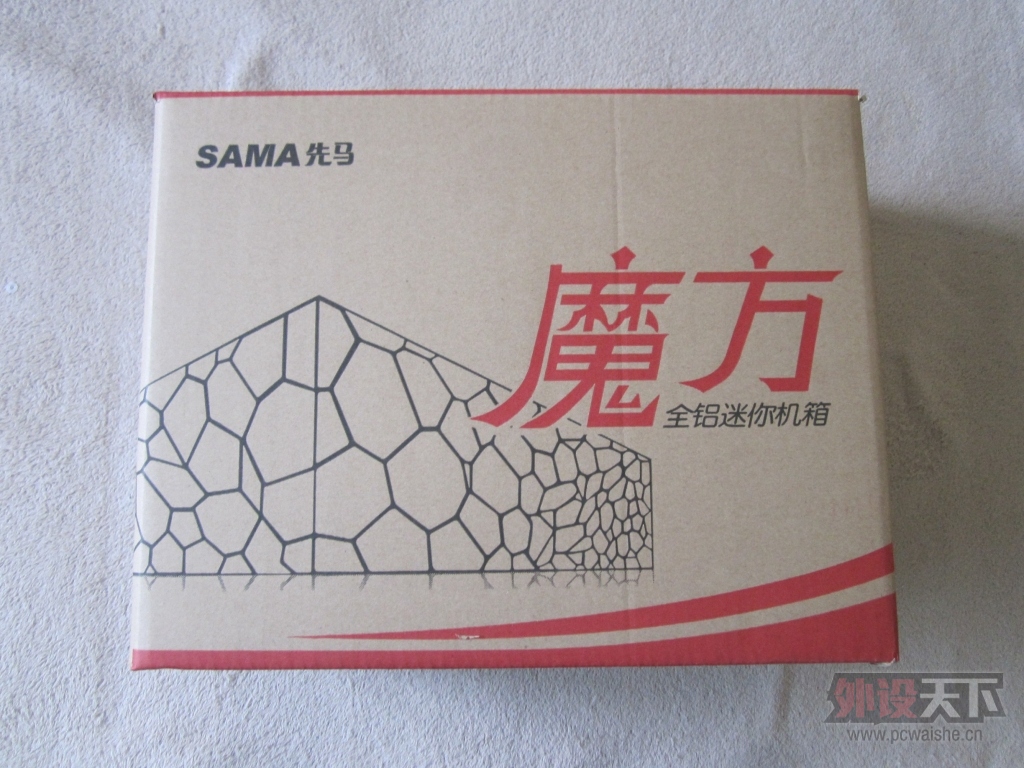

先马魔方的包装比较简易，但在包装上我们可以对这个机箱的参数，有个大致的了解：

1这是一个全铝机箱，采用金属拉丝工艺处理，黑色。

2板材厚度3mm，净重1.5kg，产品规格330*220*97mm

3配有音频接口，USB3.0接口

4电源独立风道，配有8cm风扇，进行散热

5可安装SSD

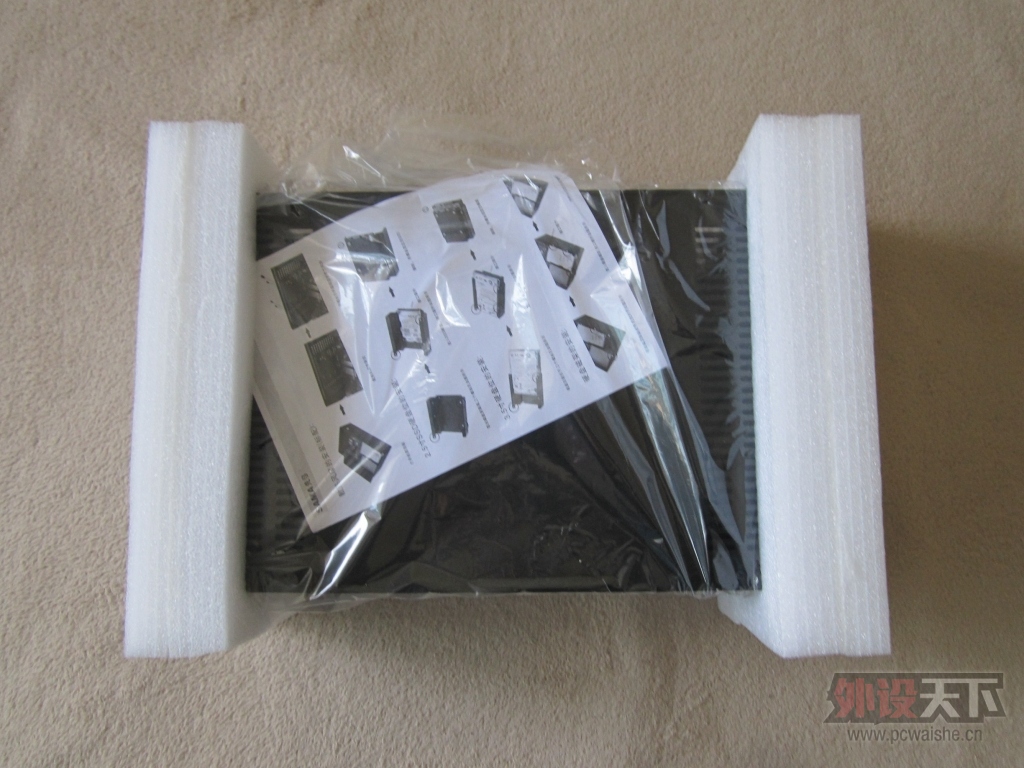

包装比较简单，有泡沫塑料进行保护，有一张比较详细的带图安装说明，用户可以参考这些来安装。

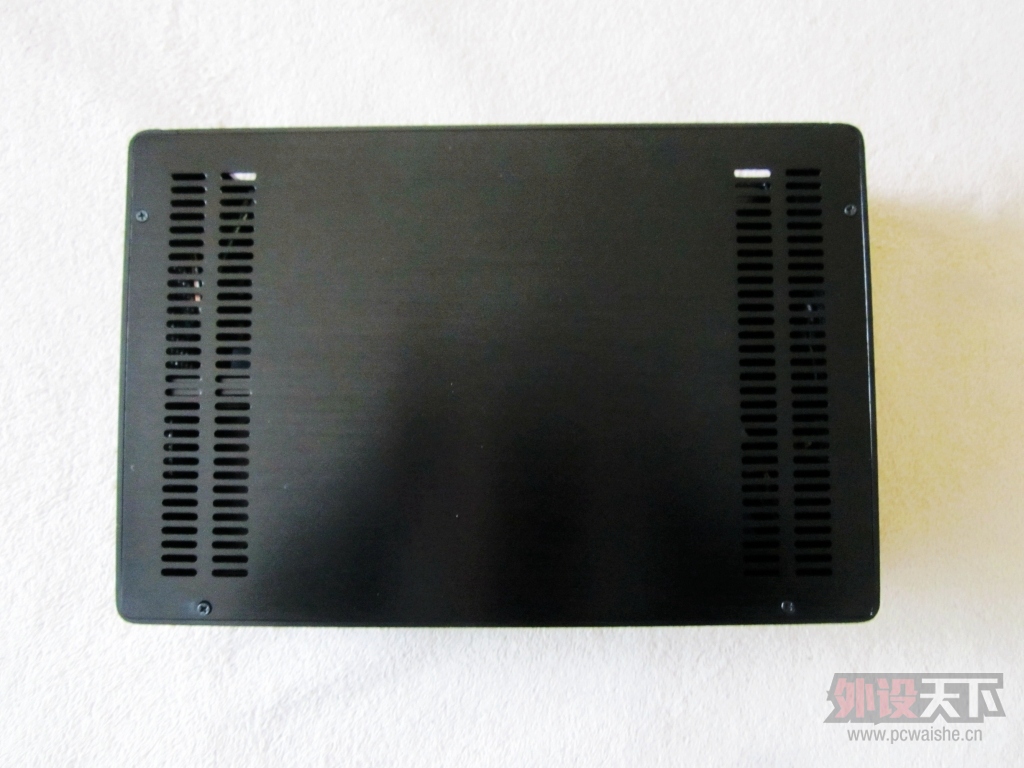

这个机箱的安装需要螺丝刀，机箱顶部有两排散热孔，均布在两侧，顶部有四个螺丝。

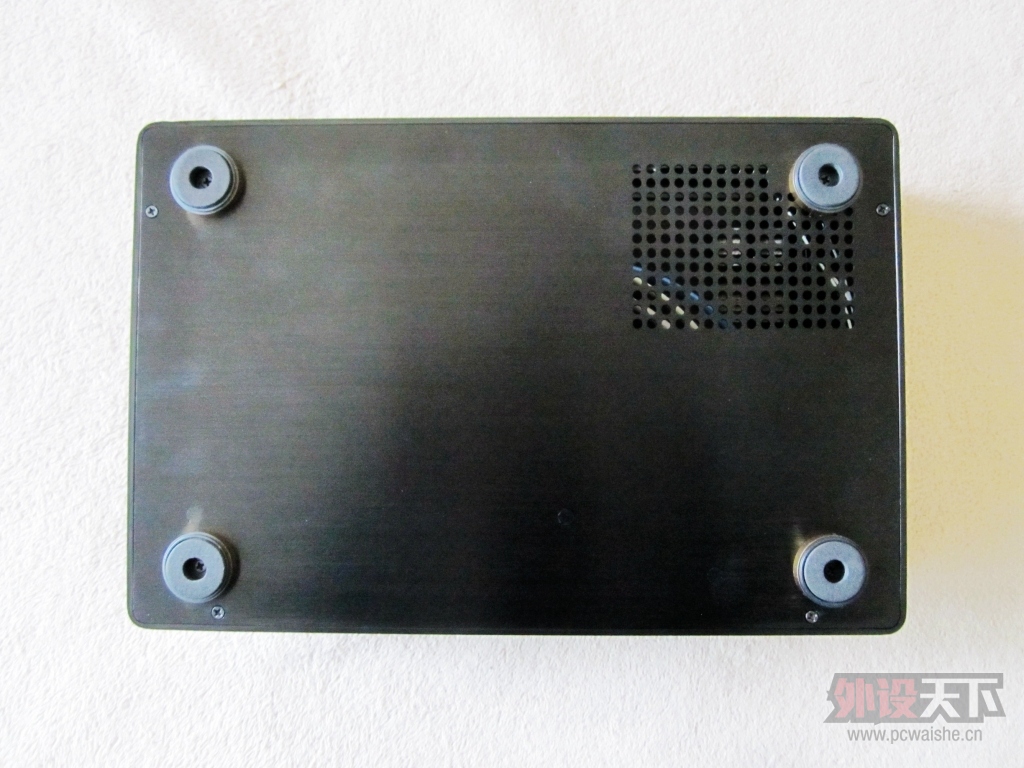

魔方的底部，有四个烫金防滑垫，电源的部分，均布着散热孔，可以从而实现电源的独立风道。

机箱背部，可以看到内部的线材，但根据背部的图，可以判断，这机箱未做独立显卡的接口的设计，在背部上方，也是一排散热孔。

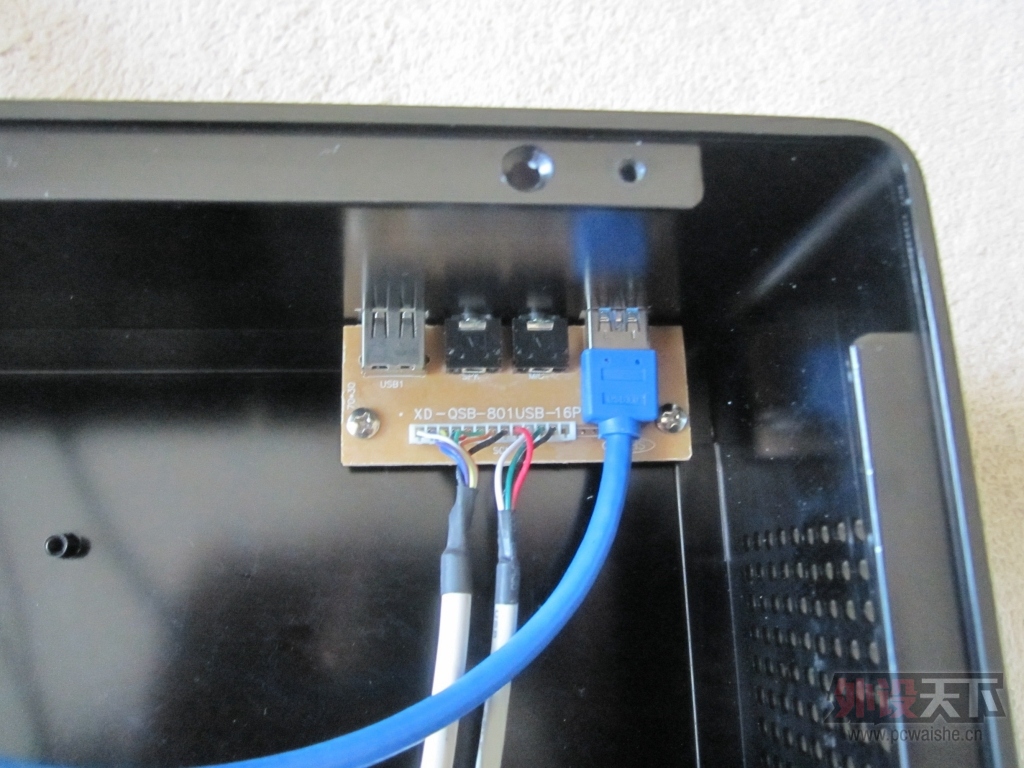

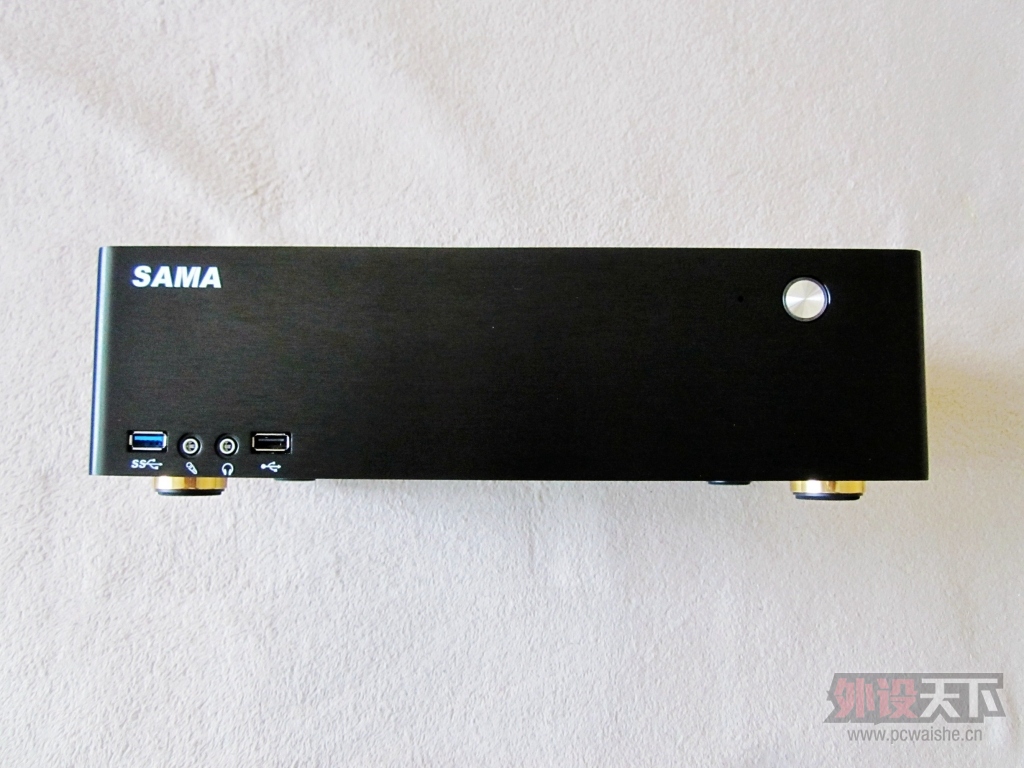

正面的左下角是耳机和麦克的接口，USB2.0和USB3.0接口均布于两侧。在右上角有一个电源开关。

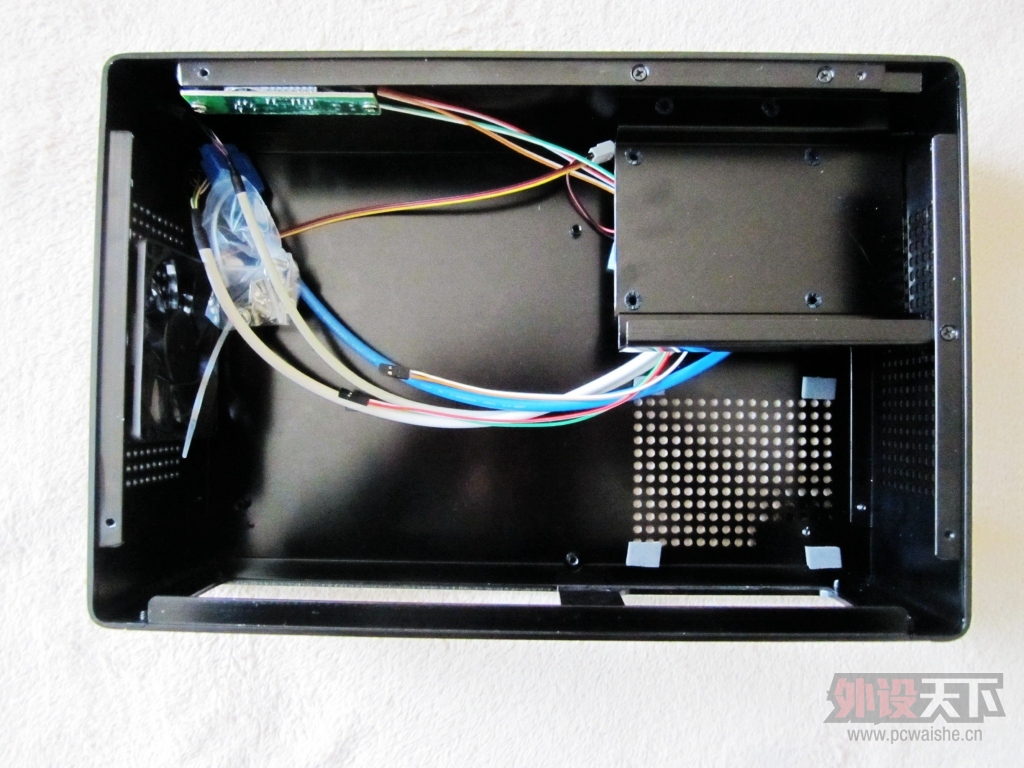

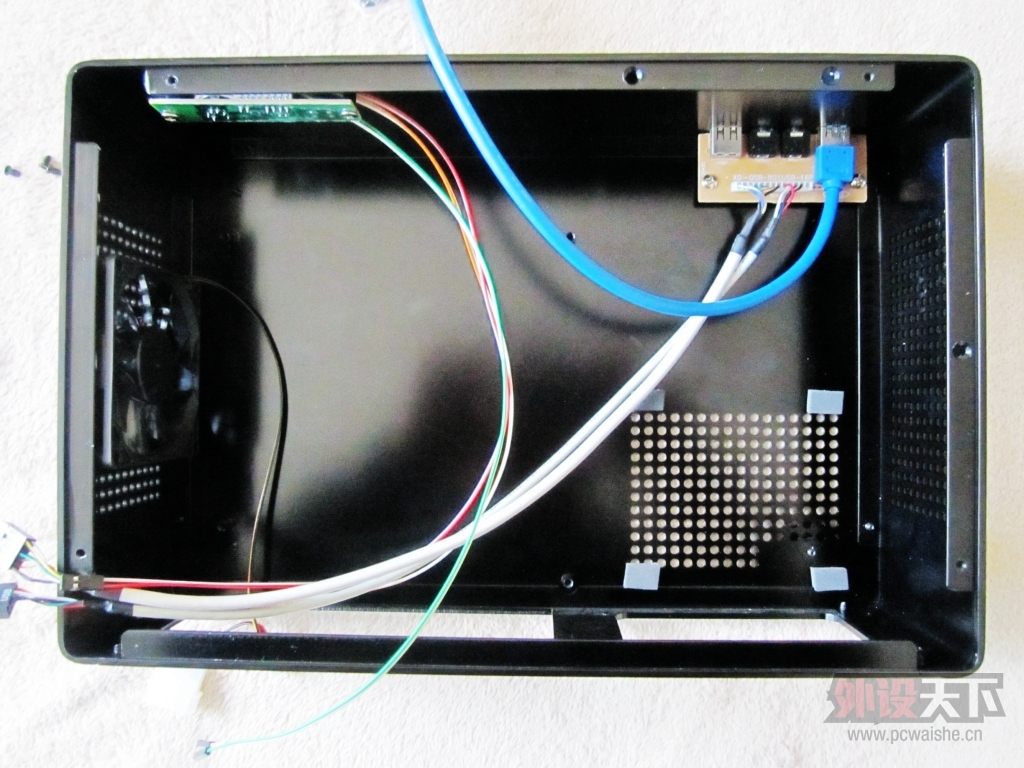

拆开顶板，就可以机箱的内部结构和布局。机箱的左侧，用于主板的安装，机箱的右侧，前半块是硬盘和SSD的安装区域，后板块是mini电源的安装区域。这个机箱的结构非常简单直观。

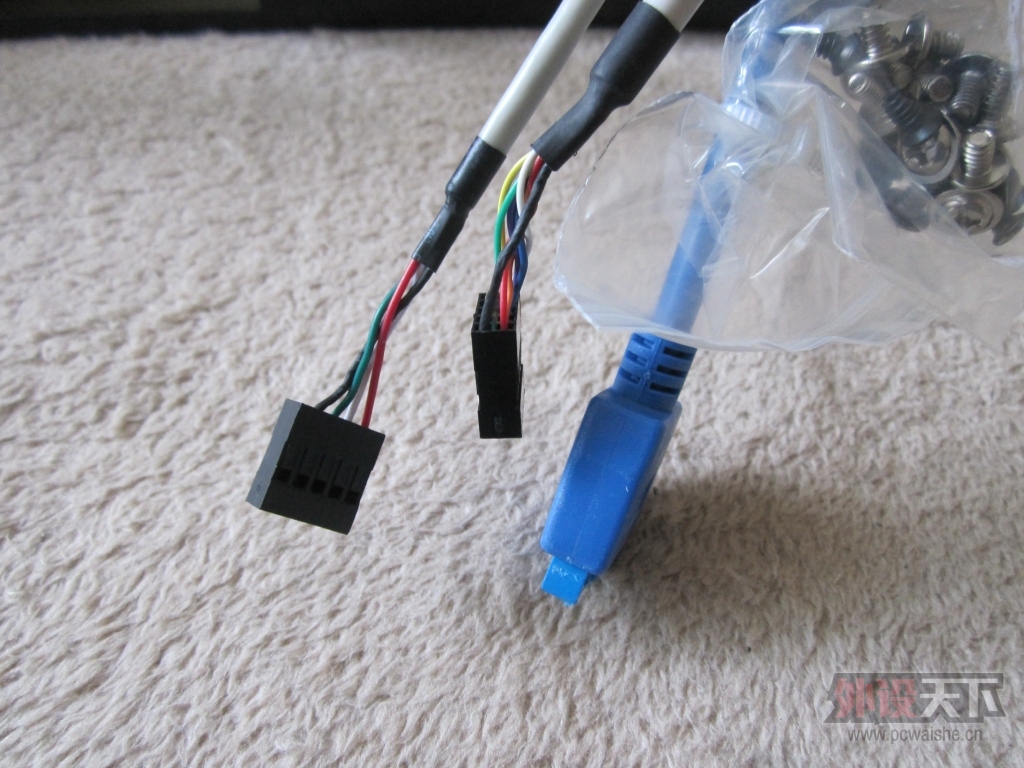

先马魔方提供的一个音频HDaudio接线，一个USB2.0接线及一个USB3.O接线。

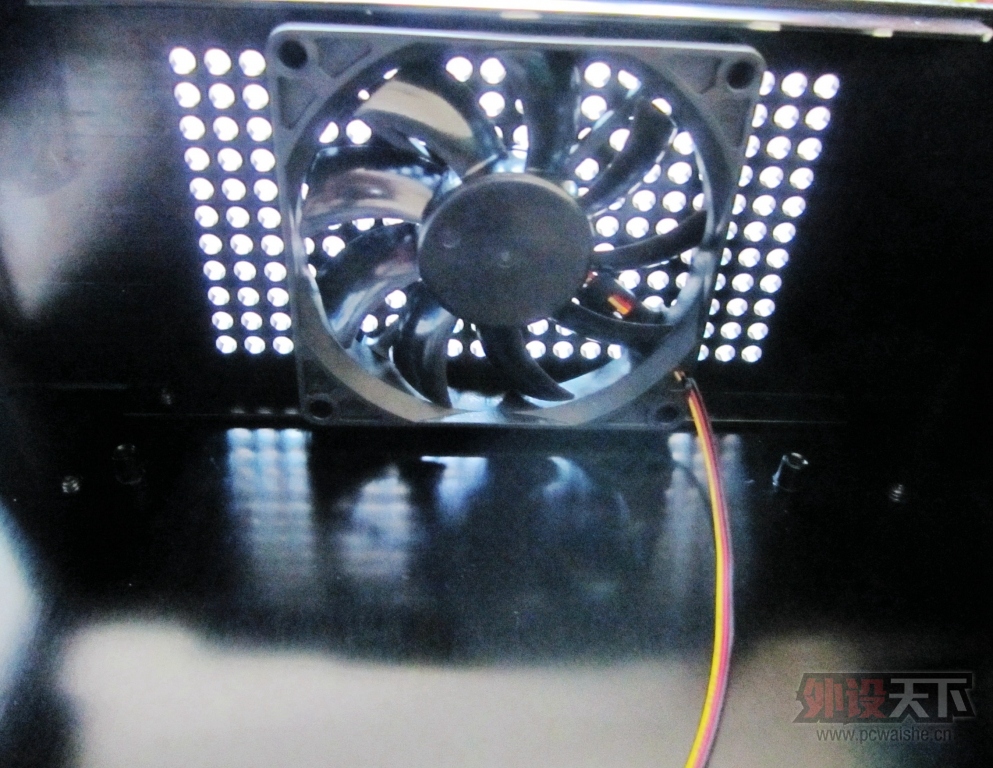

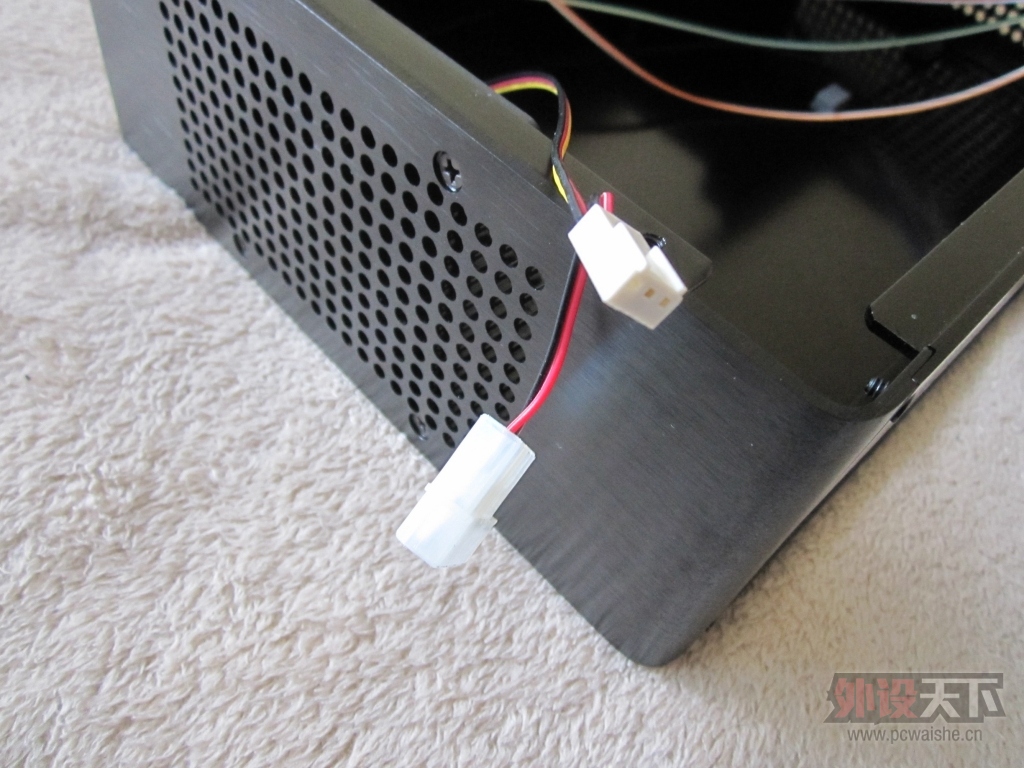

左侧是8CM风扇，风扇外侧开有散热孔，风扇接口提供小3pin及大4pin双接口。这个风扇用于强化散热，8CM风扇偏小。

机箱不提供reset开关，因此没有重启键的接线，前部面板比较简单直观，没有冗余的线材。

上图是安装好电源的机箱，这机箱只能用mini的电源，一般的电脑电源无法使用，所幸，先马自家的产品中就有相应的mini电源——350M。

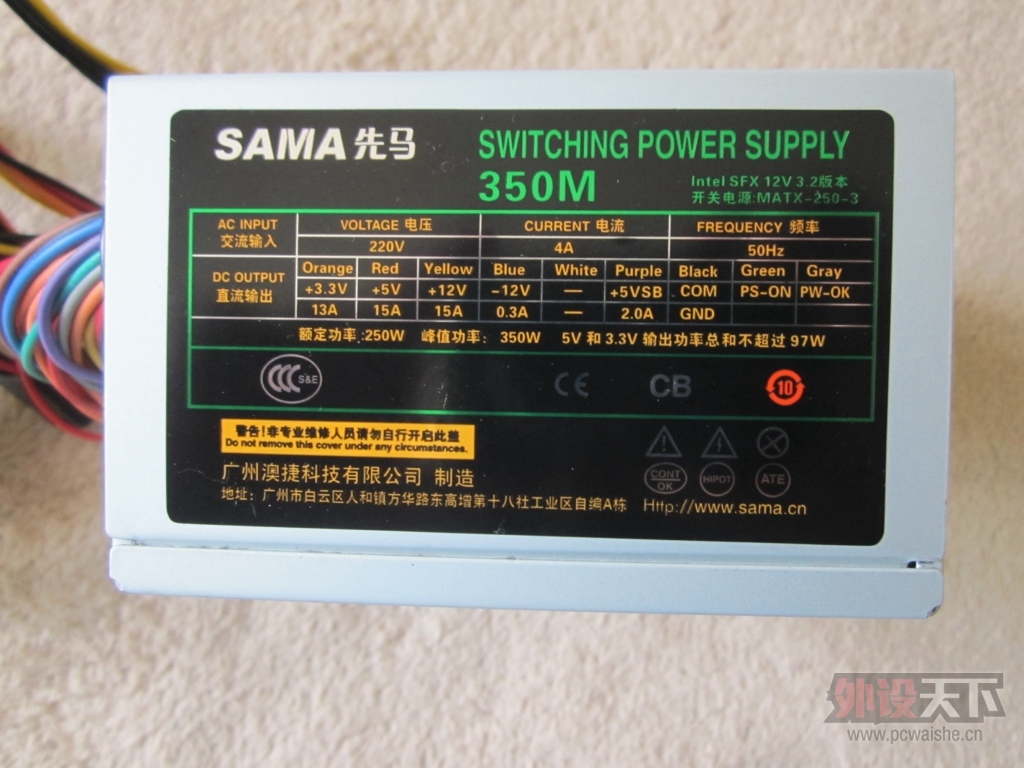

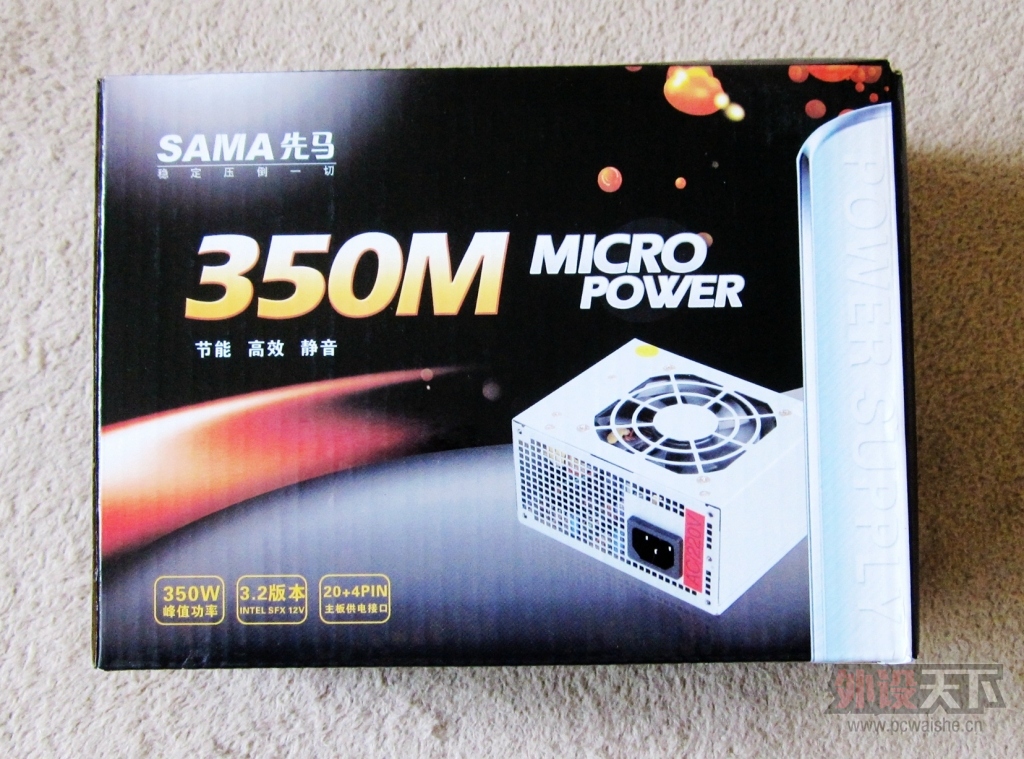

先马350M是一款mini电源，额定功率250W。我个人感觉可能是专门为HTPC的迷你机箱设计。

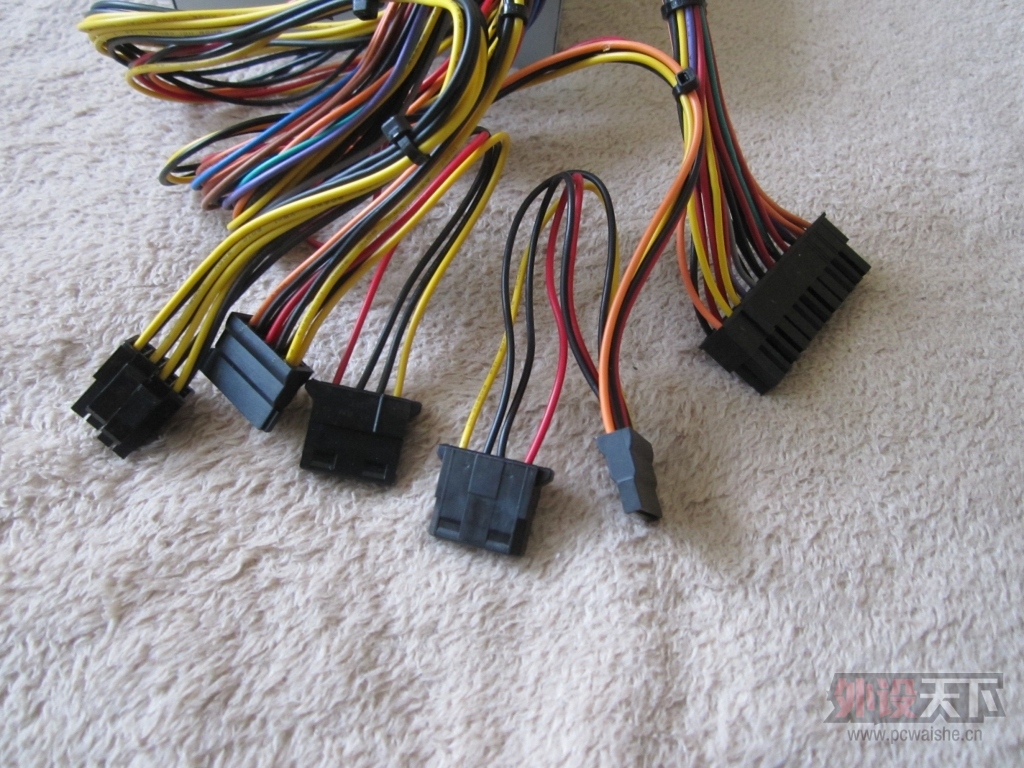

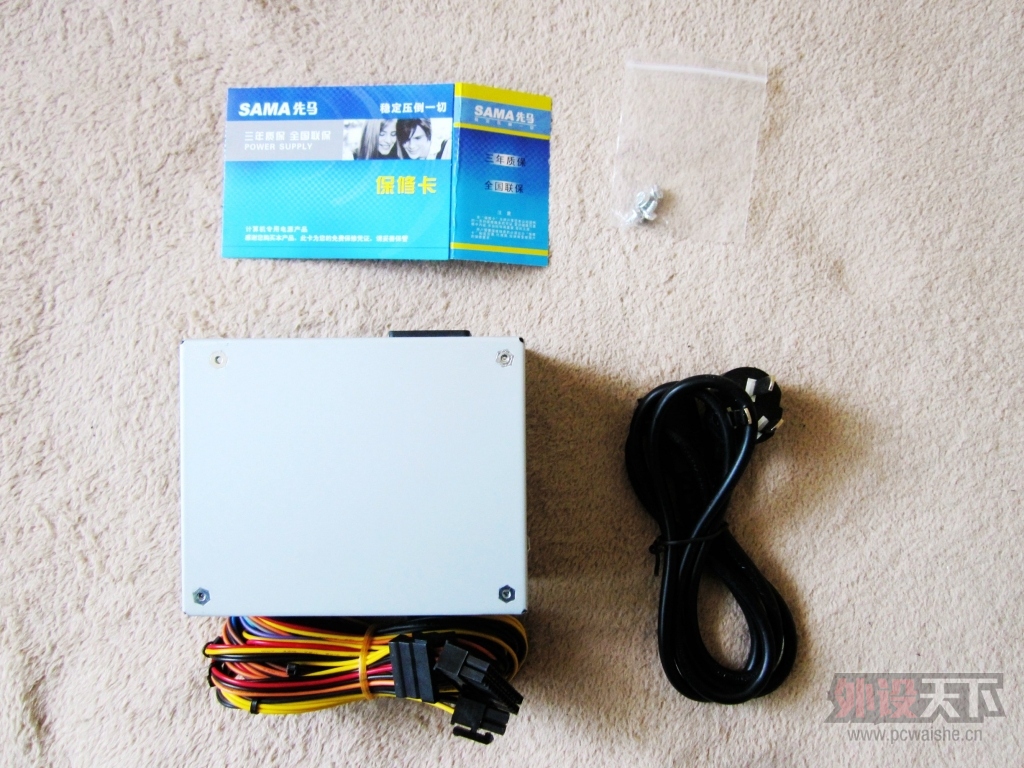

配件比较简单，提供一个8pin的CPU供电，一个24pin主板供电，以及两根（1sata供电+1大4pin 供电）电源线。因为这是专门为HTPC设计的，所以线的长度也明显短了不少。

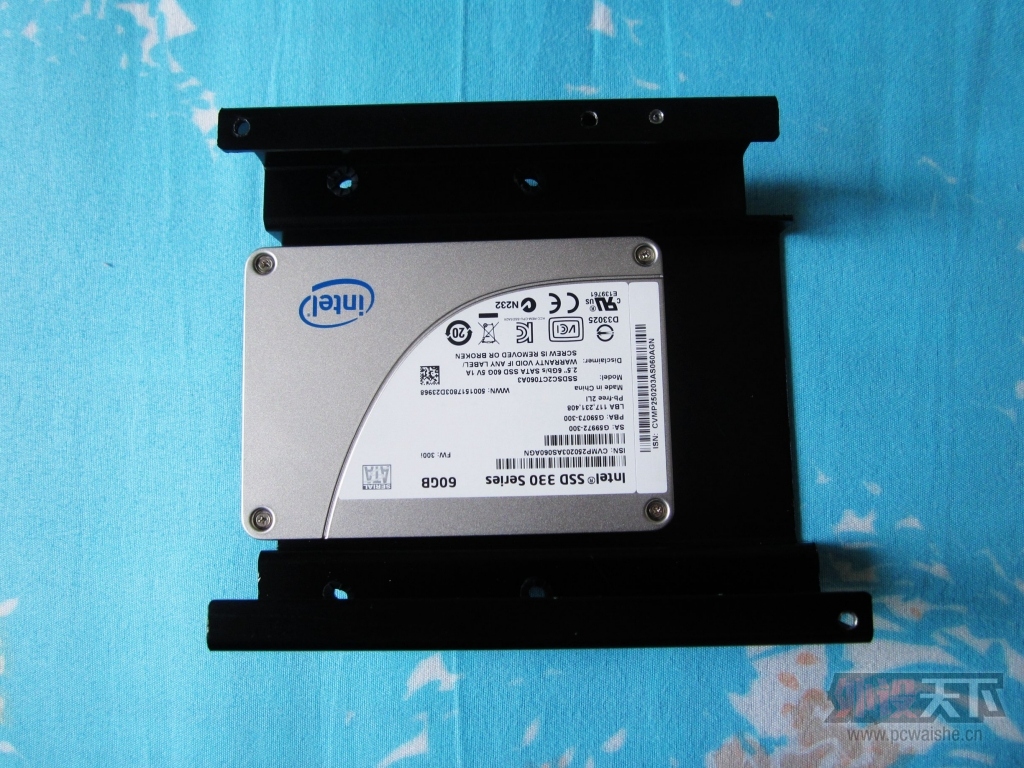

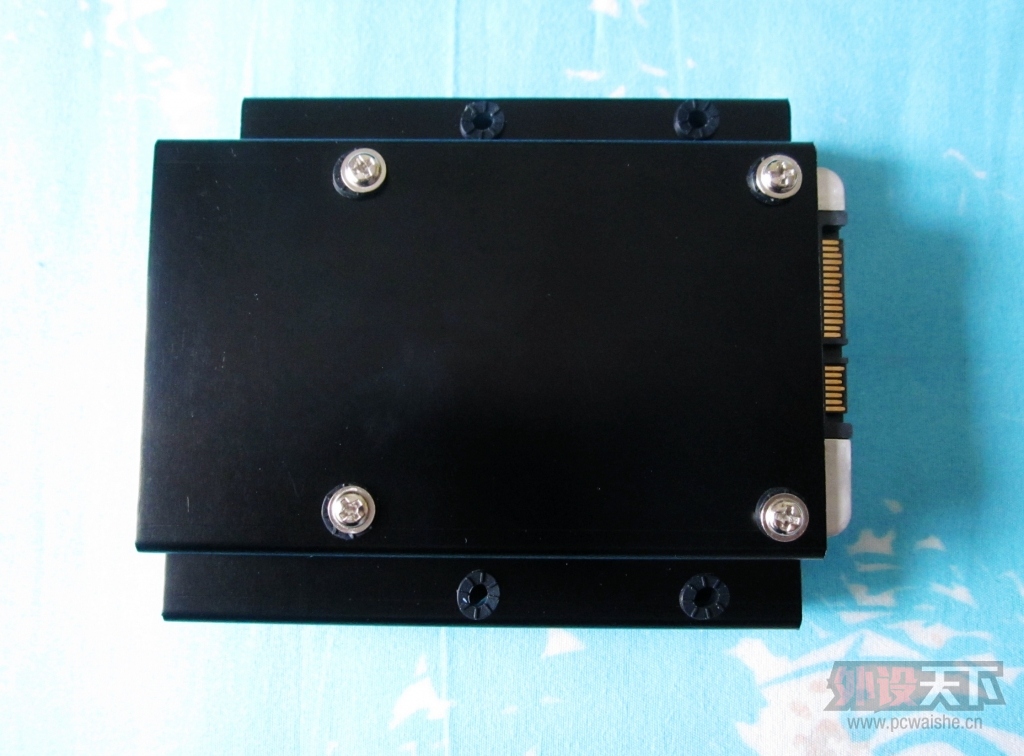

先马魔方提供的硬盘支架可以拆卸，能安装一块HHD及一块SSD。我之安装了一块SSD。这个支架的SSD的设计不是很合理，空出一大块的空间，没任何设计，而且也不方便走线，这个设计需要改进，完全可以将SSD反过来安装，然后在底面削去一定的面积，便于SATA数据线和电源线安装。

云瑞将军 · 发表于 2014-5-8 11:26

本帖最后由云瑞将军于 2014-5-9 09:29 编辑

论坛能不能给力点？！
轮到另外一位主角出场了，那就是映泰HIFI B85N 3D主板。

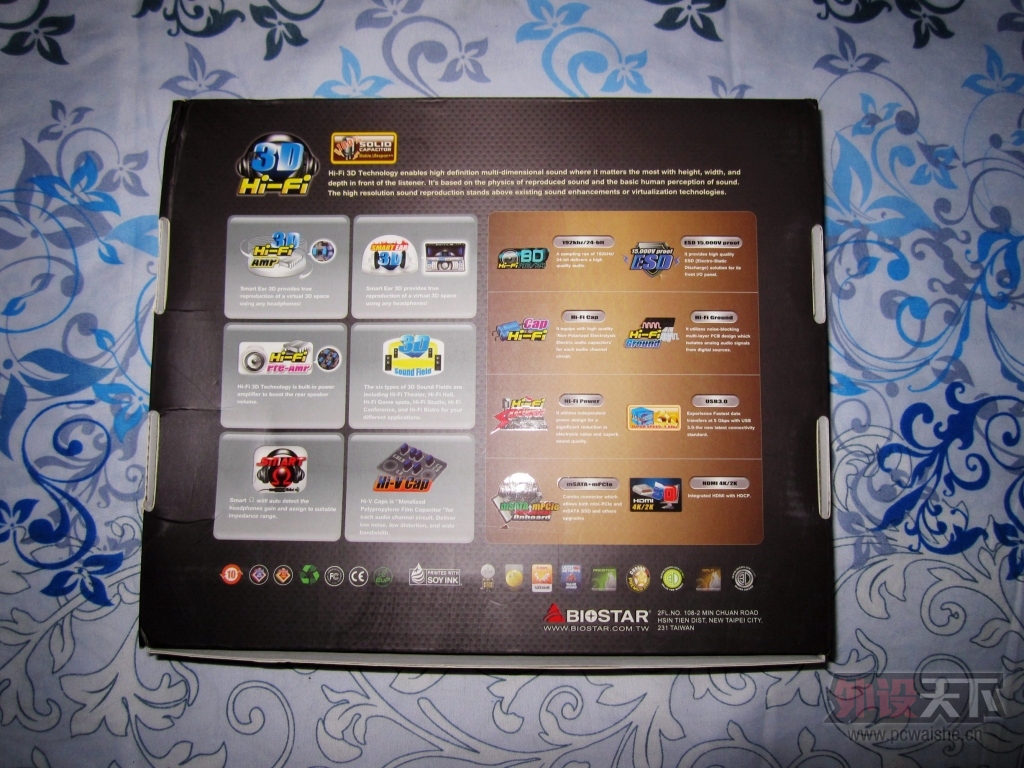

这款主板主打音频，从其HIFI 3D的名称就可以看出，其3D多层次的HIFI音效，是其引以为傲的一个优点。同是身为ITX主板，因此产品定位一开始就定位在注重视听享受的家庭用户身上。

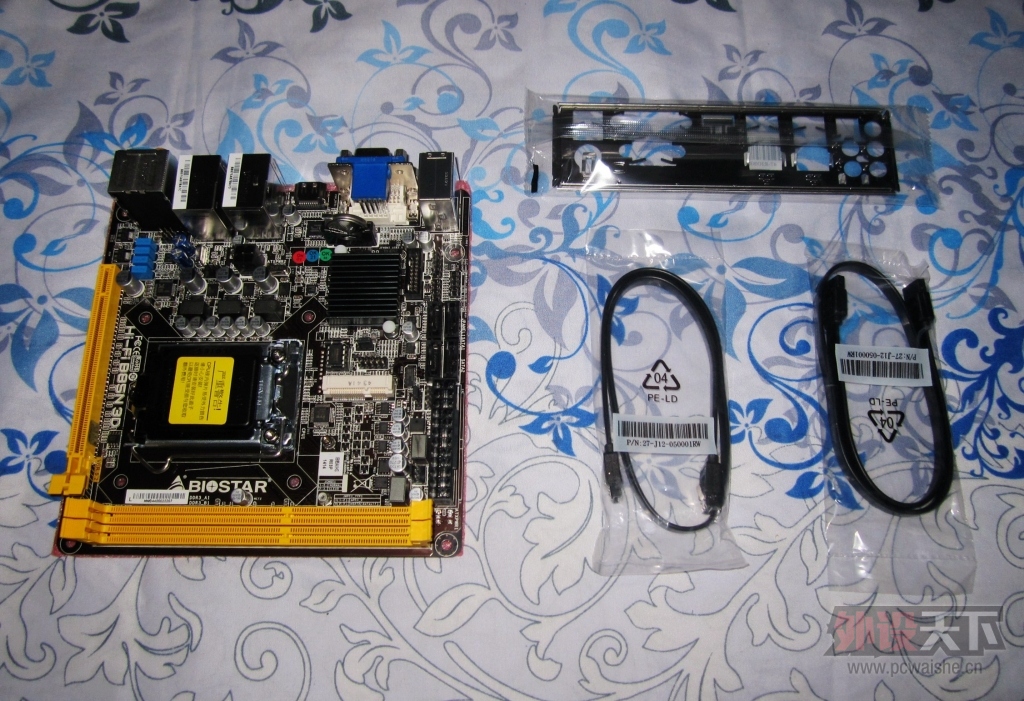

提供的产品配件不是很多，本着满足基本需求的原则，提供了挡板，及两条SATA 6G的数据线，以及一个光盘，还专门有HIFI 3D音频设置的说明，说明产品非常注重用户的试听体验，不仅硬件有相应的设计，软件方面也提供了相应的支持。

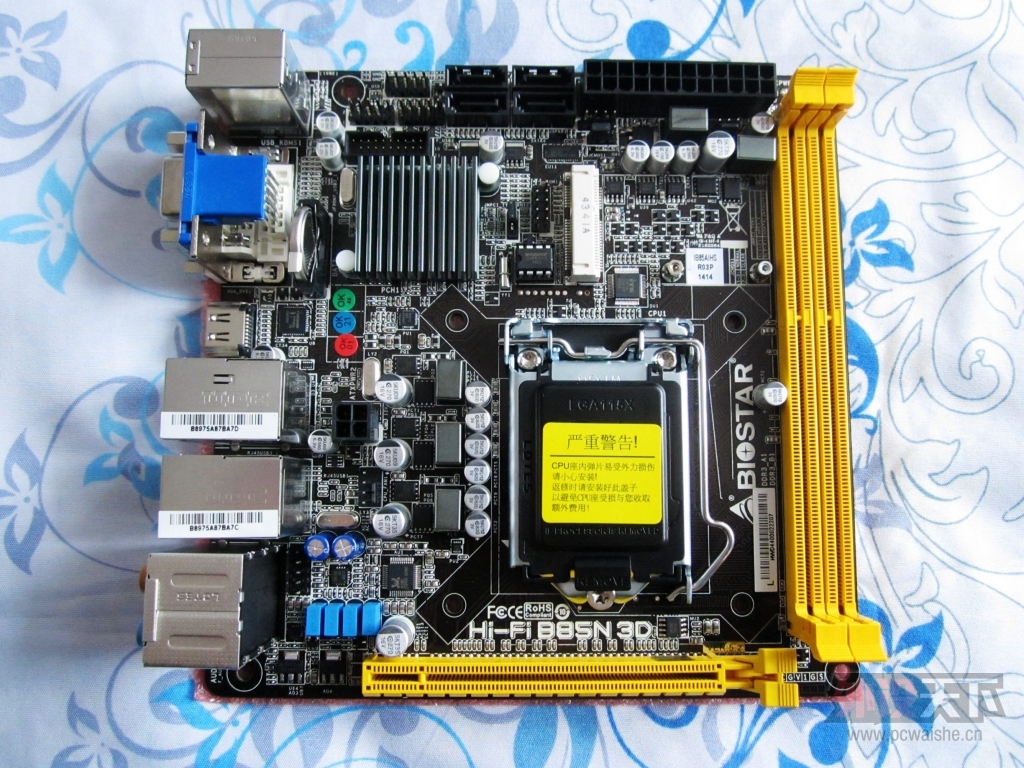

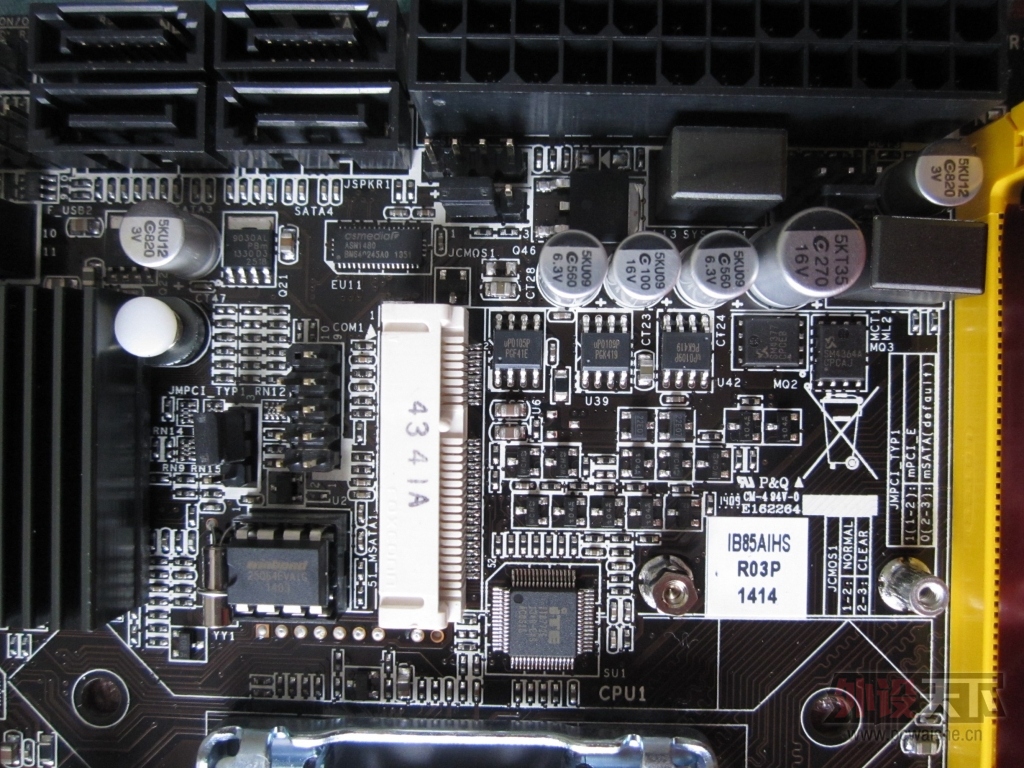

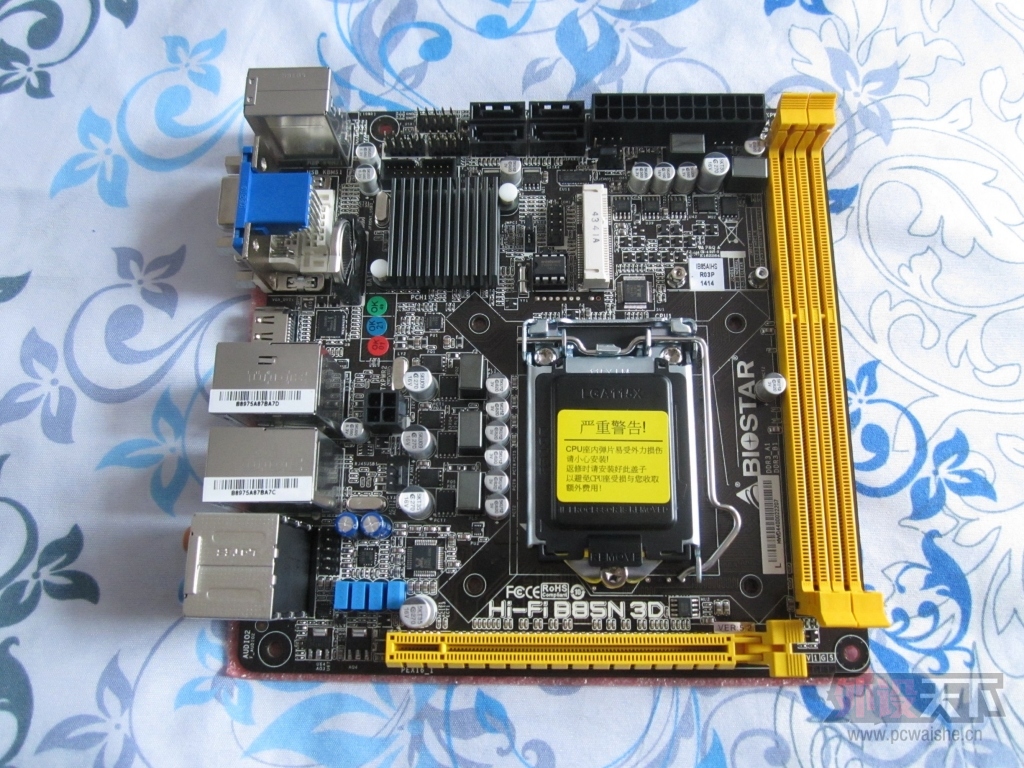

仔细观察映泰HIFI B85N 3D主板，会发现其有如下的特性：

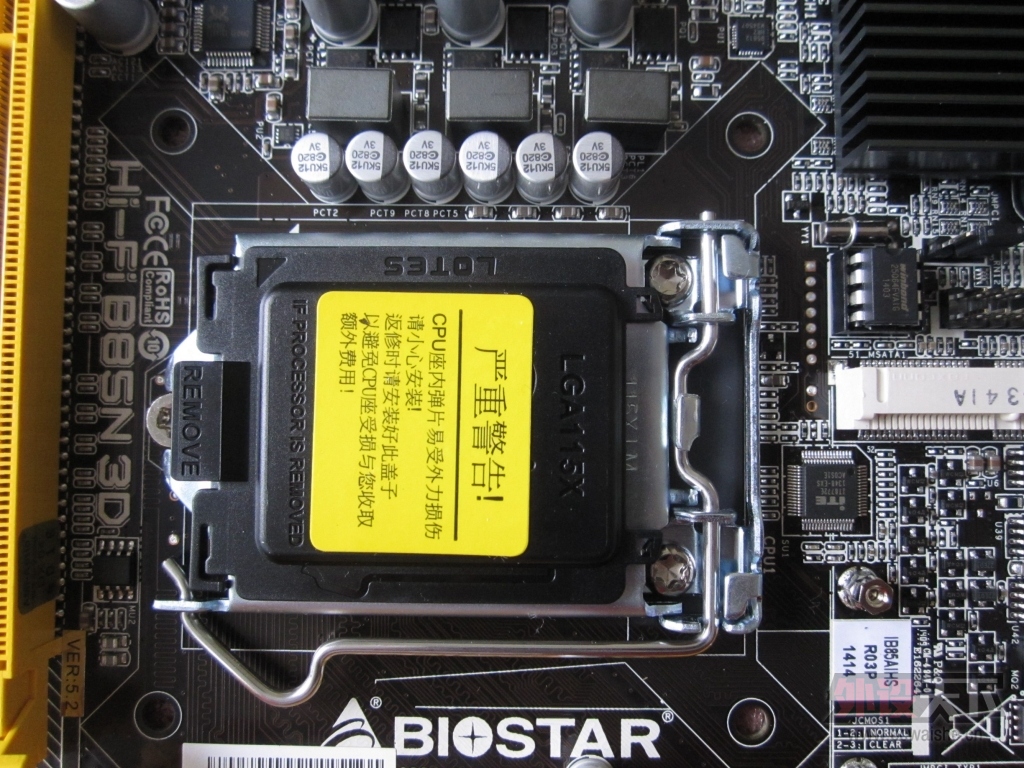

1CPU采用加强的三相供电，由固态电容、封闭式电感和power封装的MOSFET,用料考究
2配备两根DDR3内存插槽，支持双通道，最大内容容量16G。
3音频芯片采用Realtek的ALC892，通过36136功放芯片，搭配无极电容和聚丙烯薄膜电容，进一步加强声音的层次感
4提供了msata接口，用户可以根据自己的需求选择半载SSD或者是无线wifi功能模块
5提供2个SATA2及两个SATA3插口
6提供一个PCIE X16接口
7主板电池竖放设计，以节省空间
8提供半载USB3.0接口

我选择的酷冷至尊V200对PCIE及第一条内存都有干扰，因此如果想利用两条内存槽和PCIE插槽的同学就不能选用酷冷至尊V200散热器了。

从装好CPU及散热的主板的另外一侧，可以看到主板的IO接口，主板提供了VGA/DVI/HDMI三种视频接口，1个PS2接口，4个USB2.0接口以及2个USB3.0接口，同时配有2个RJ45的网线接口，以及以及完整的HI-FI功能所具备的音频输入/输出接口和光纤无损音频输出接口。

安装的部分没多少难度，唯一需要注意的是走线的时候，不要相互干扰，多试几次就可以了。

主机装好了，那么就让我们来测试测试吧

云瑞将军 · 发表于 2014-5-8 11:32

本帖最后由云瑞将军于 2014-5-19 10:02 编辑

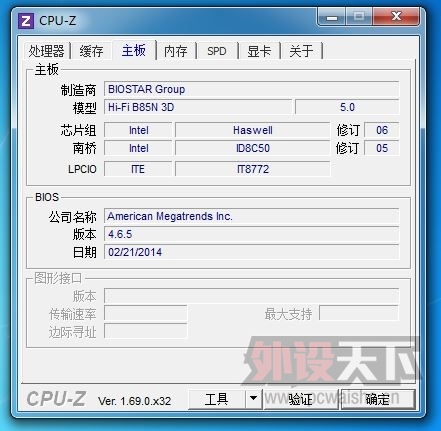

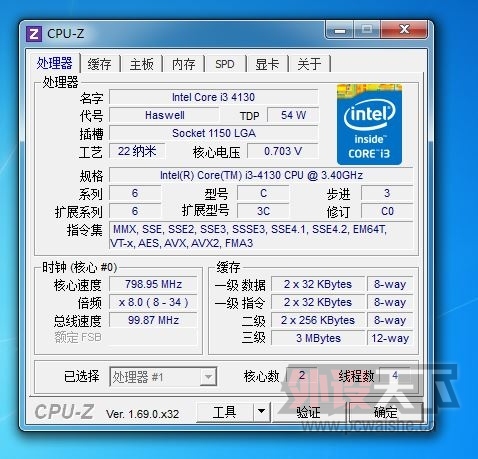

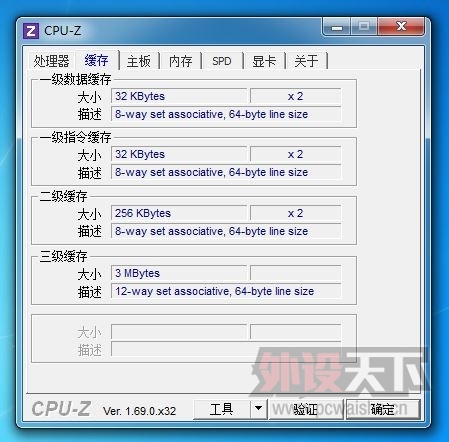

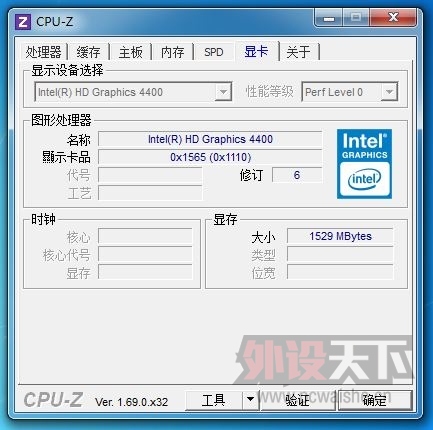

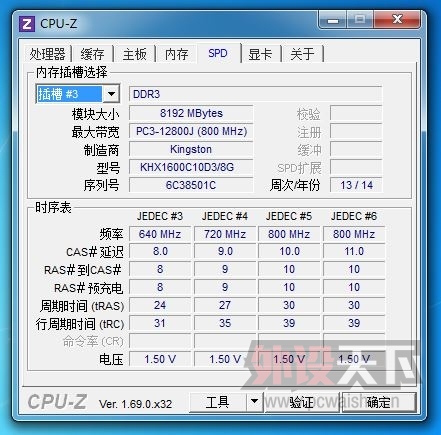

通过CPUZ来验明正身。

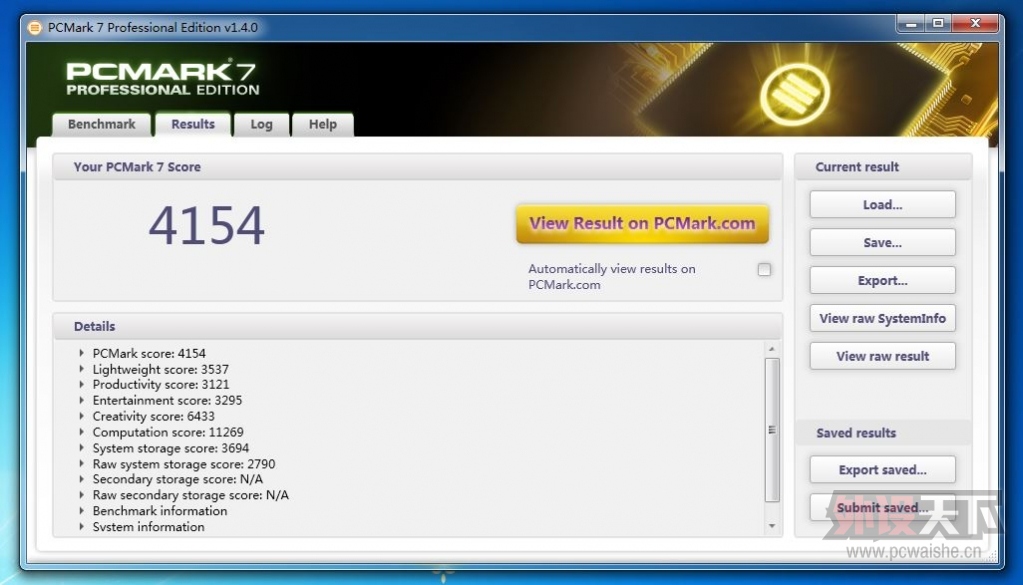

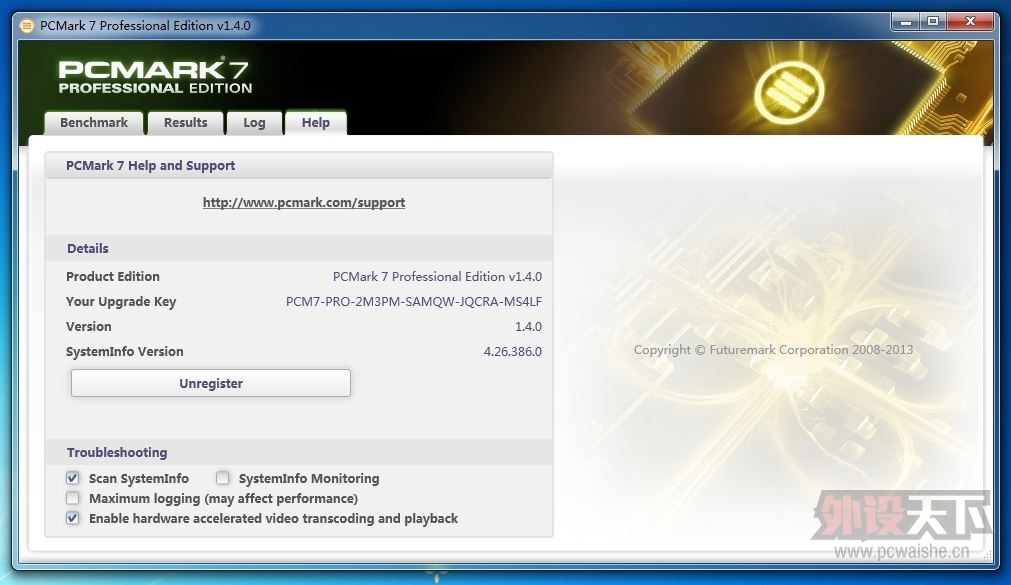

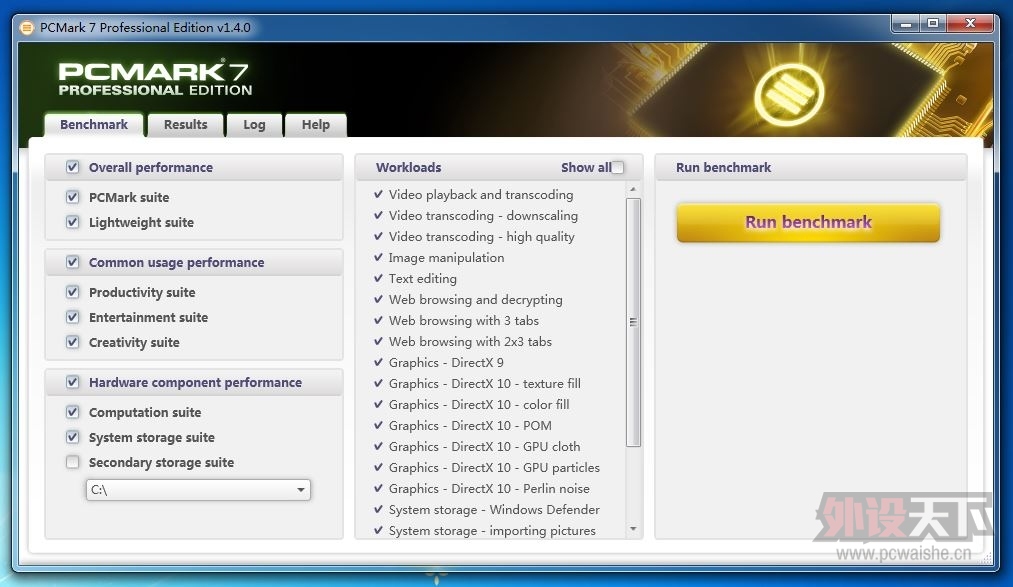

Pcmark 7跑出了4154分的成绩，性能适中。

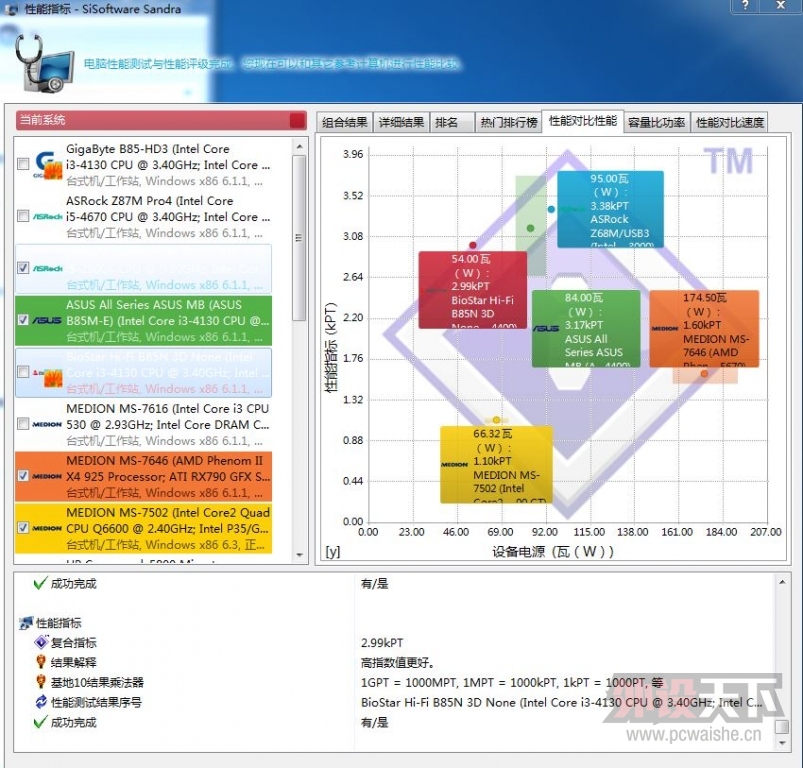

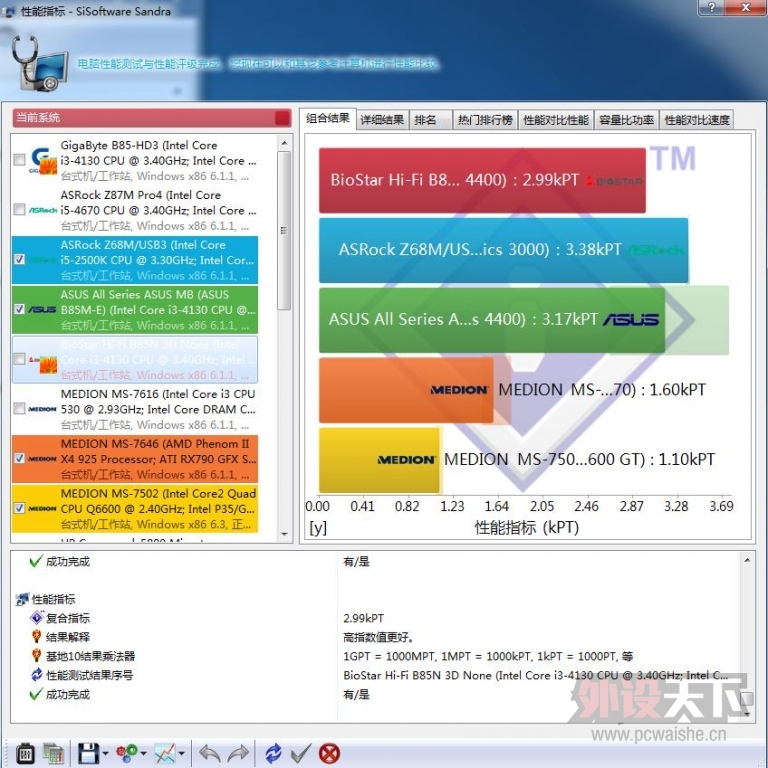

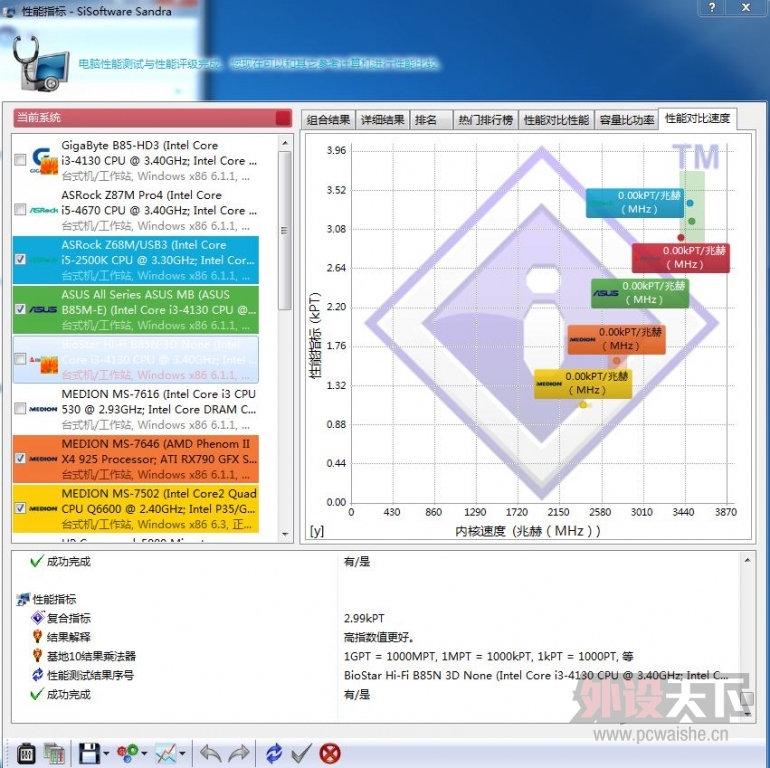

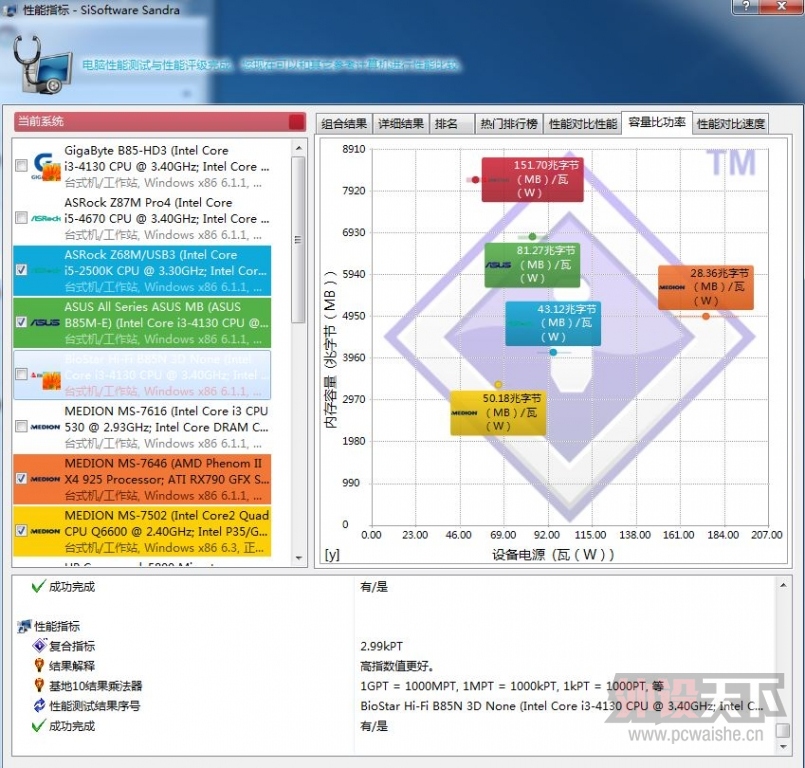

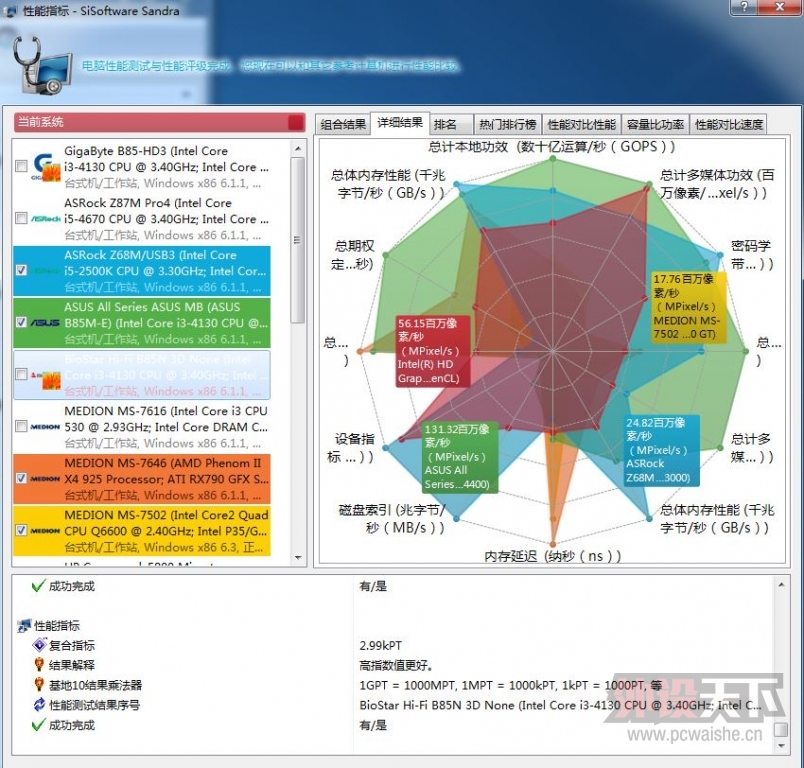

sandra的测试结果

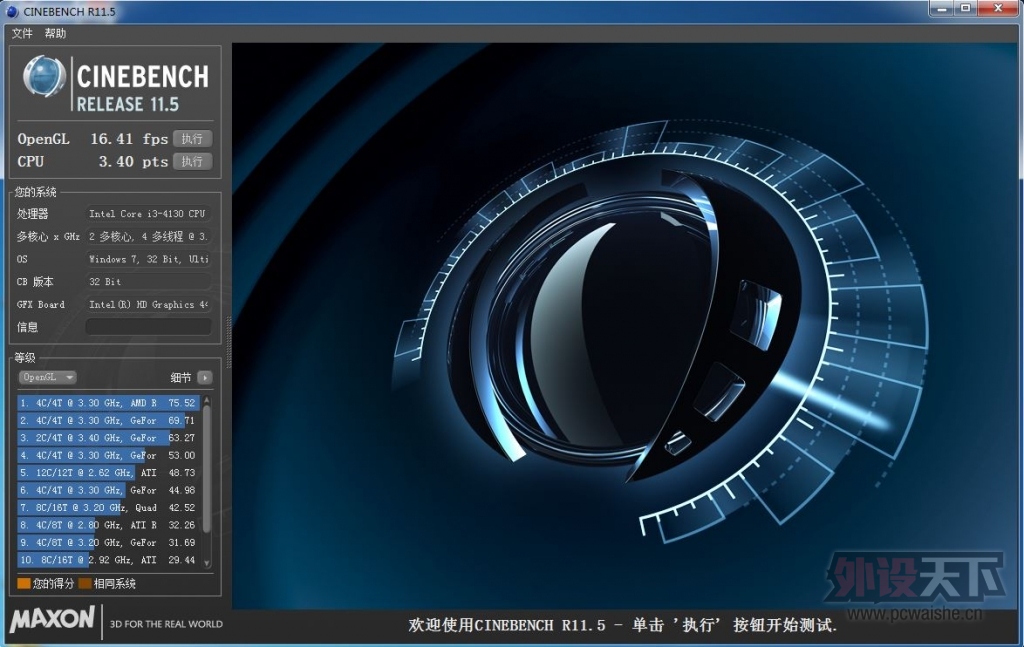

CINEBENCH 的测试

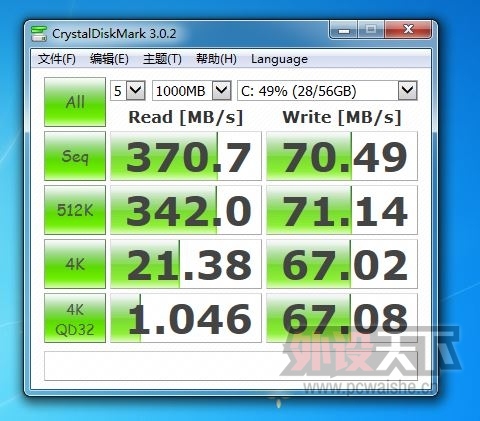

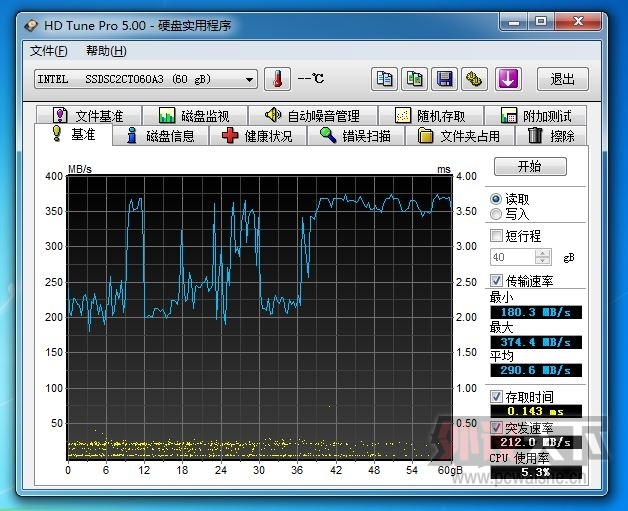

硬盘性能的测试

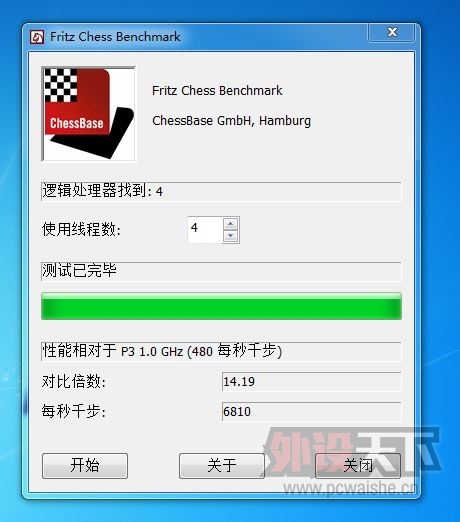

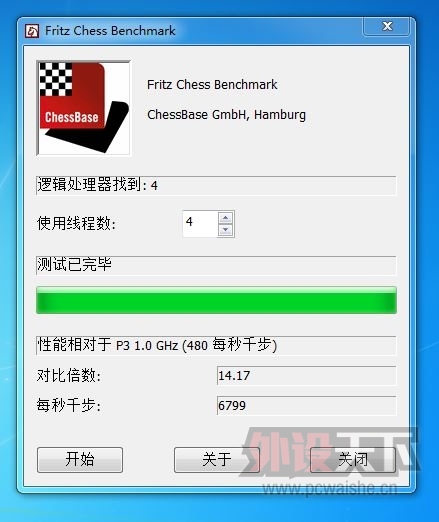

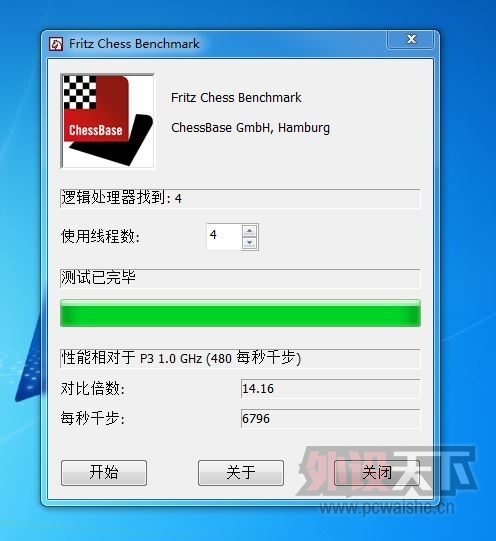

CHESS的测试

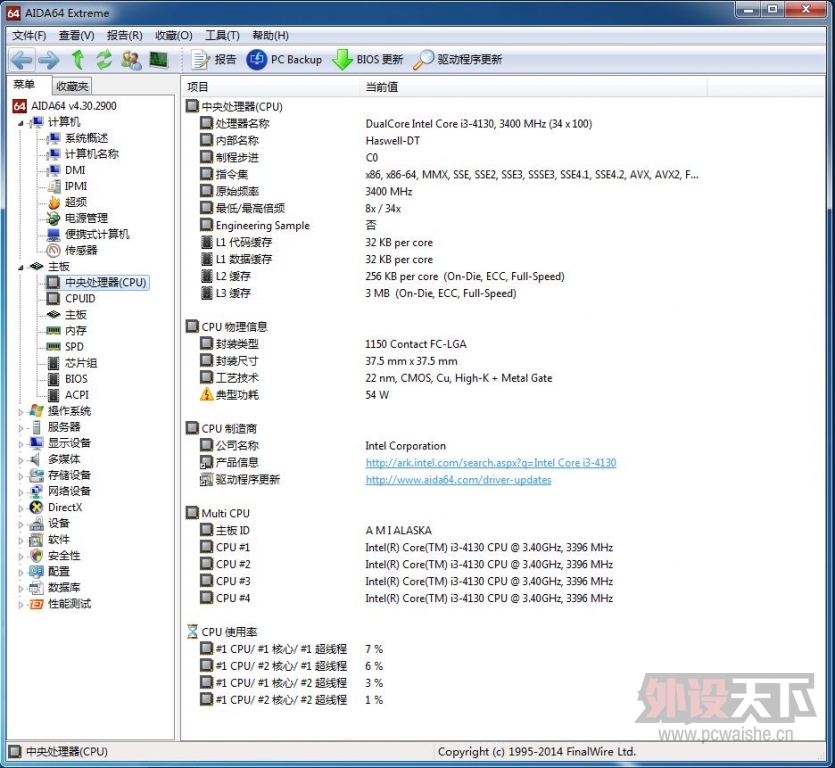

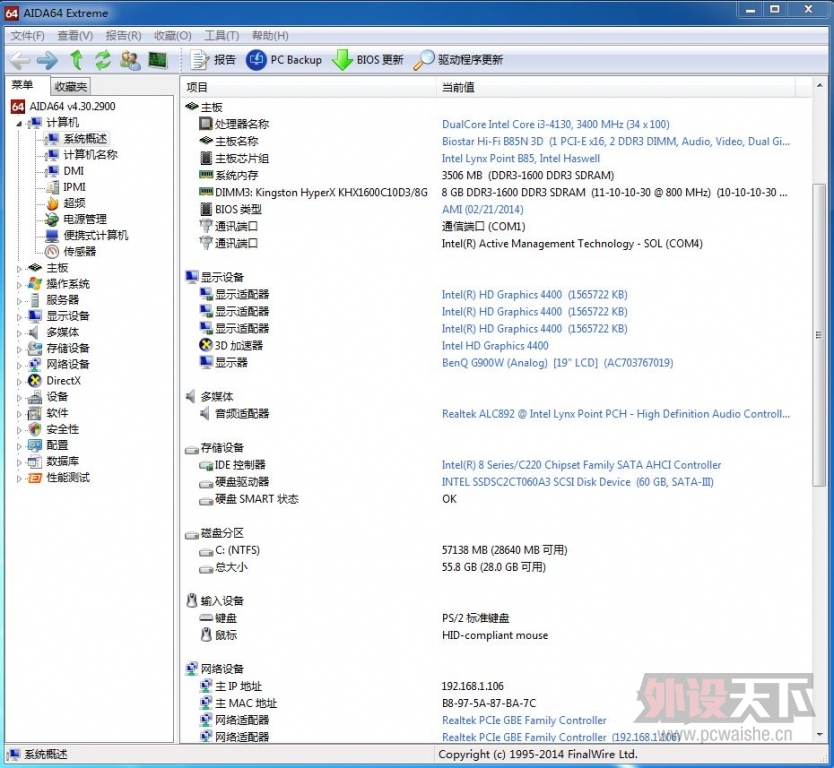

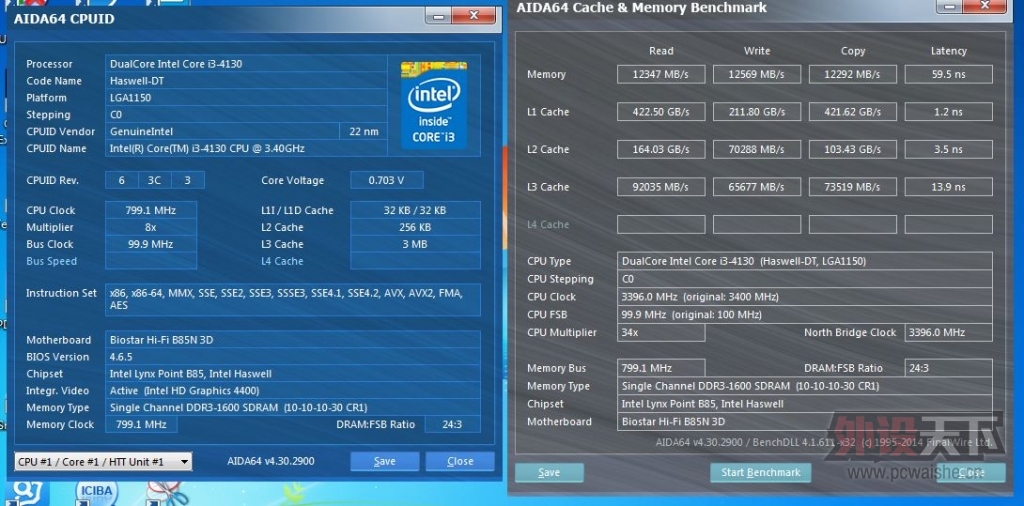

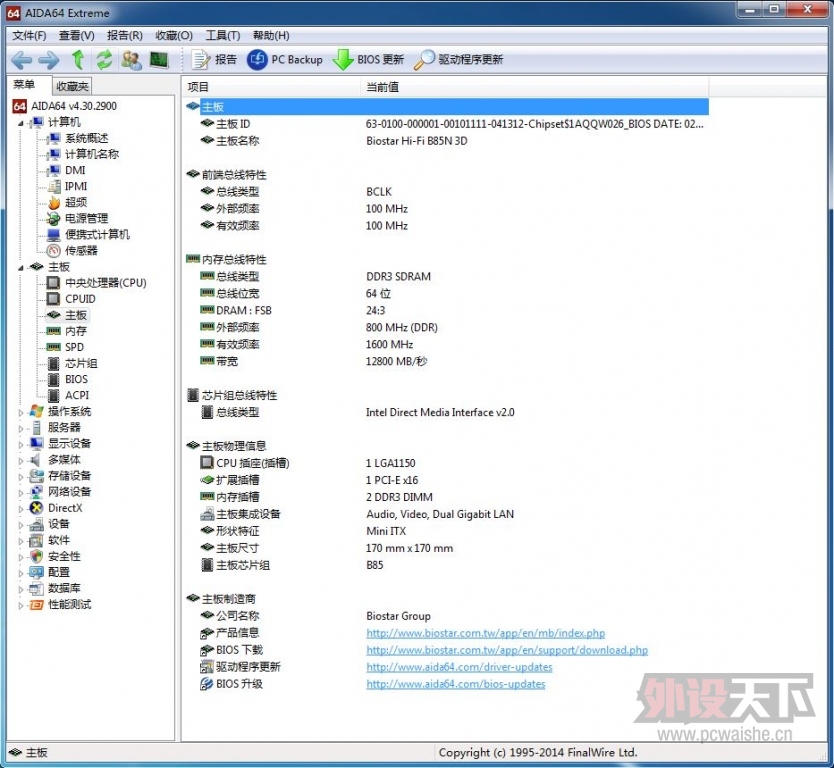

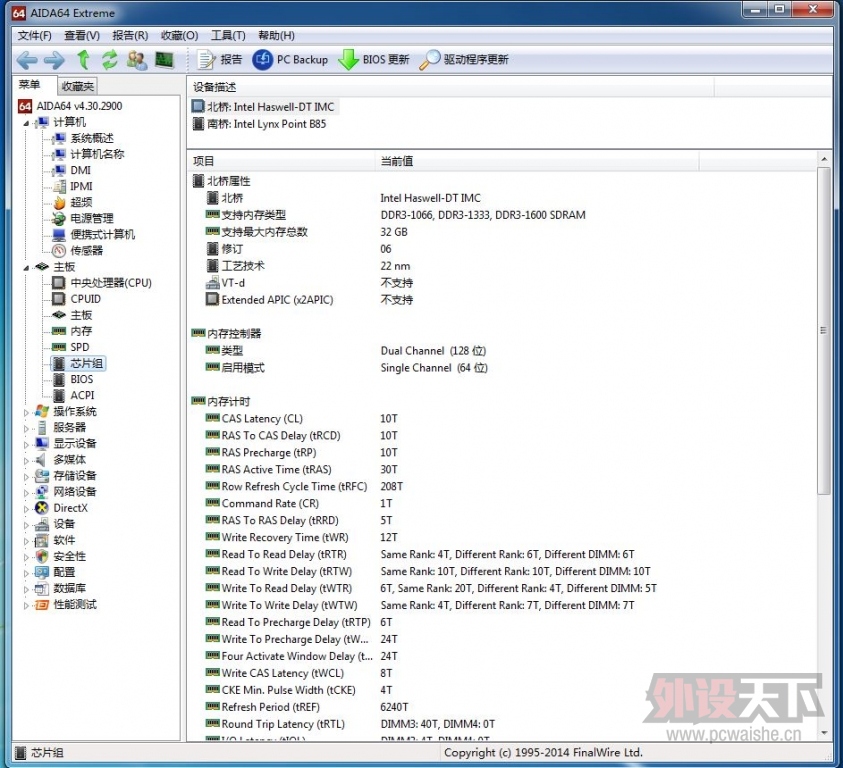

AIDA的测试

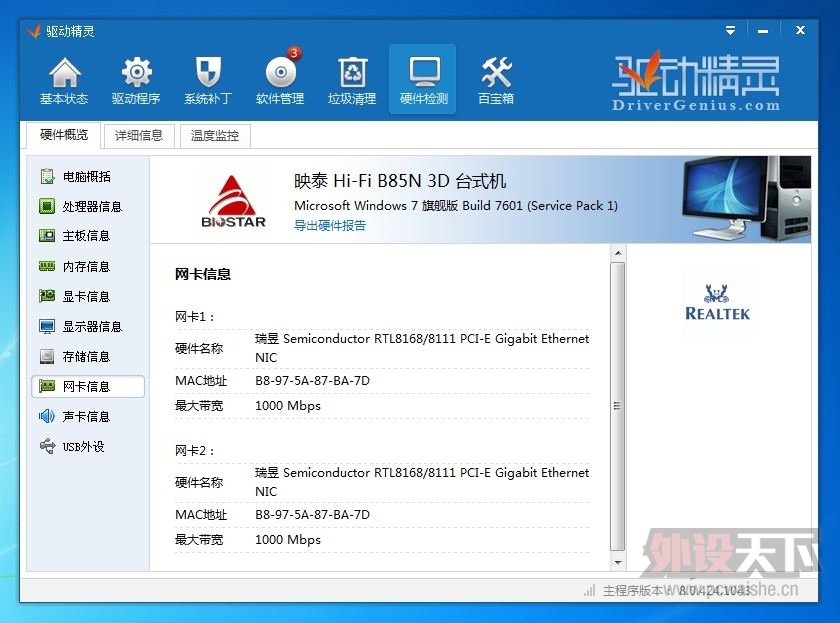

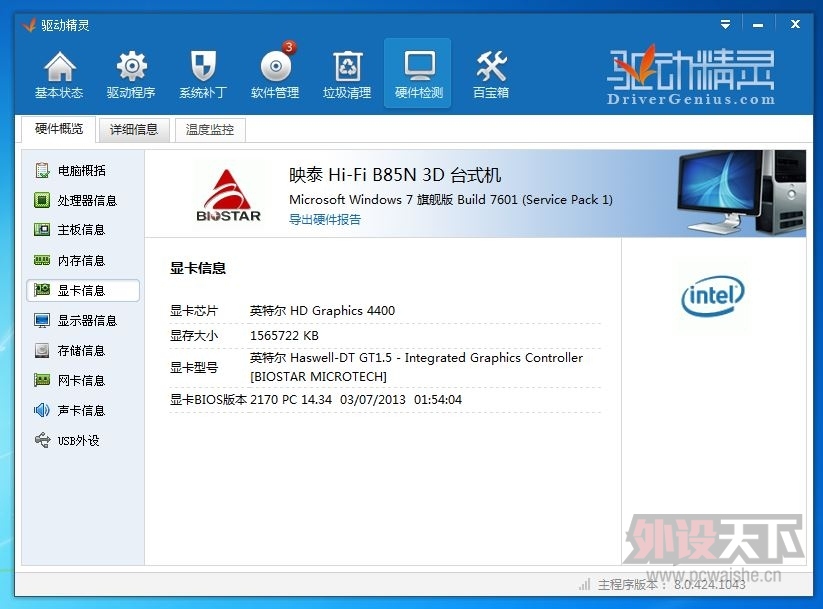

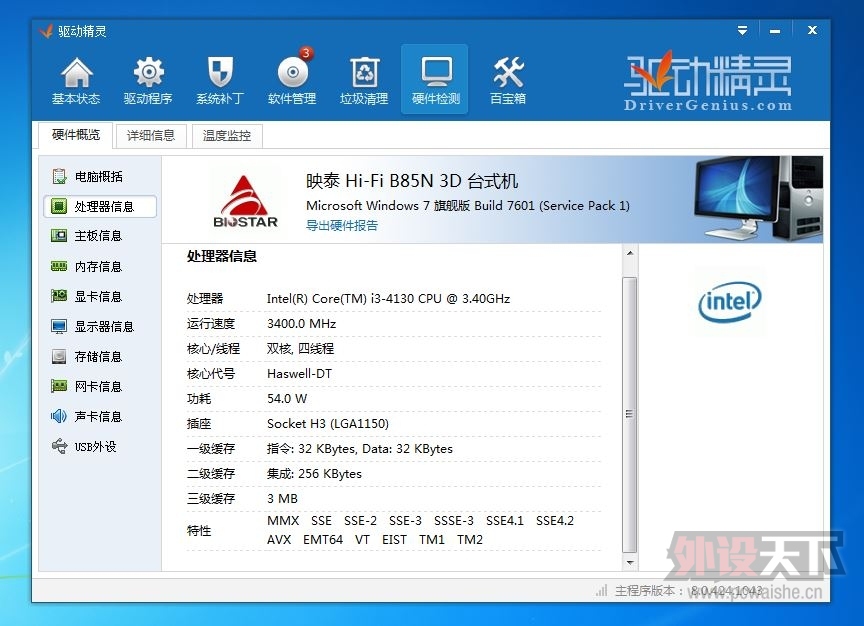

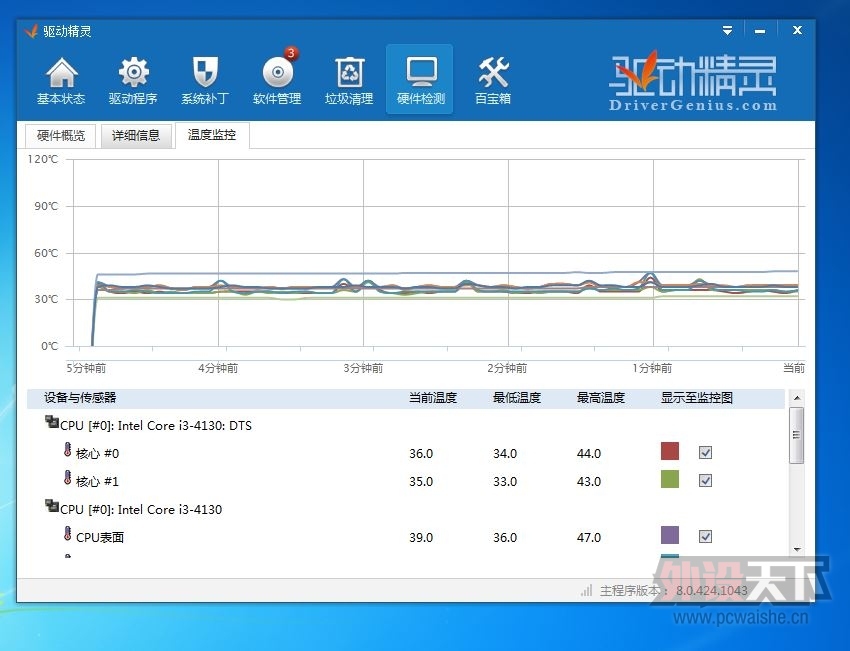

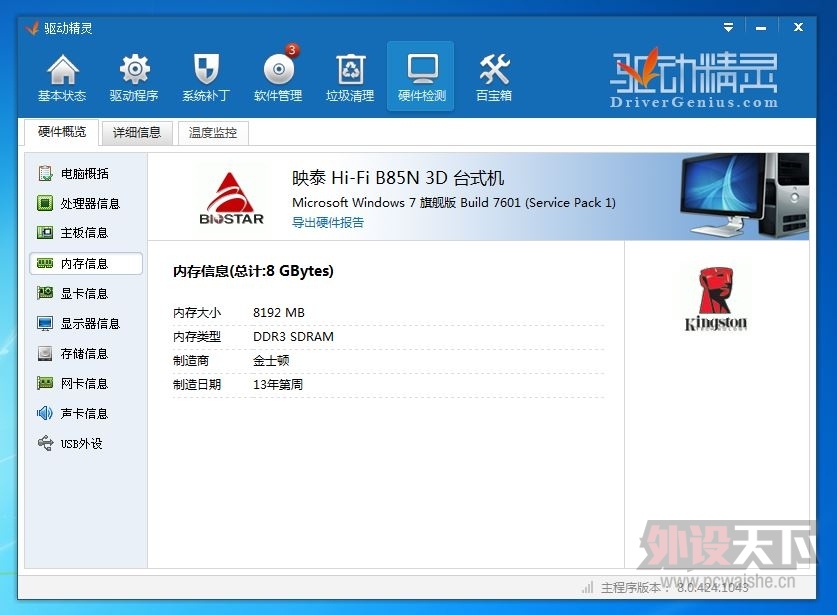

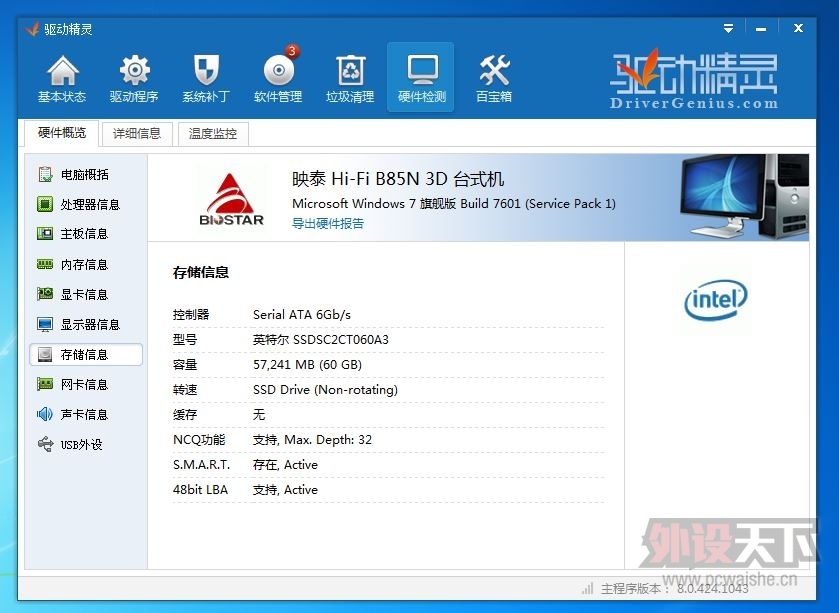

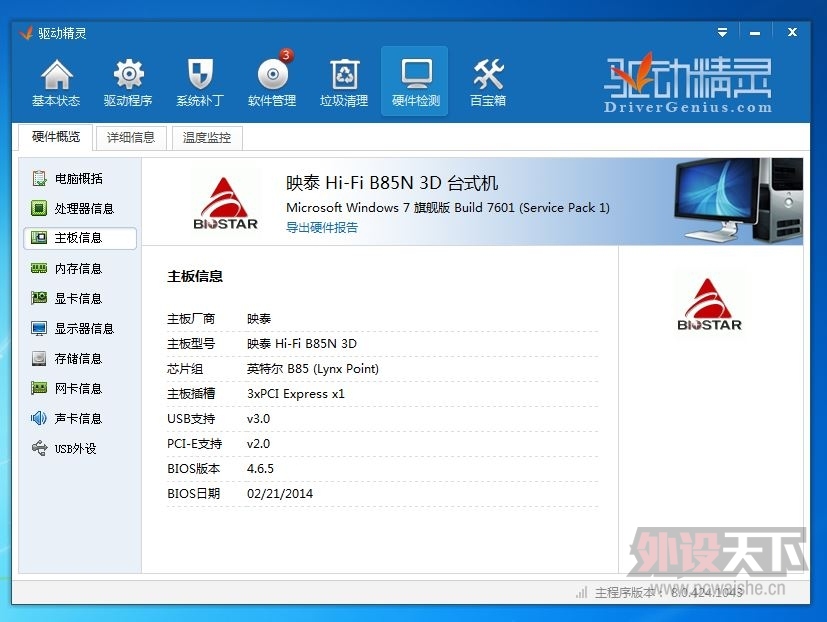

驱动精灵的测试

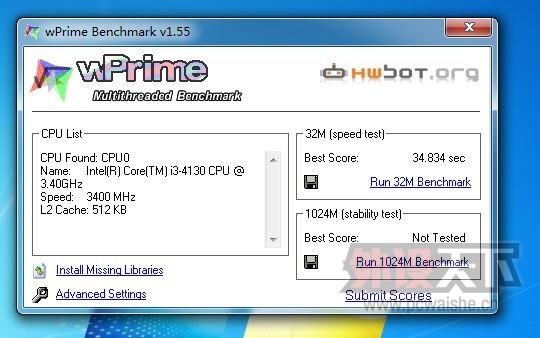

wprime的测试

通过上面的众多测试，相信用户对这个HTPC方案已经有了自己的理解。

先马的魔方，适合于不安装独显的低发热系统的HTPC，对于某些家庭，放在客厅里面，看起来还是蛮不错的，而映泰的HIFI B85N 3D主板的优点则在于ITX的板型和HIFI的音质体验，用于组HTPC，如果搭配适当的音响系统，完全可以体验到3D音质效果，成为一个真正身临其境的家庭影院。

全文完，感谢欣赏

ycchen225 · 发表于 2014-5-8 12:28

映泰HI-FI系列我一直感觉很一般音质基本没什么提高

云瑞将军 · 发表于 2014-5-8 16:34

ycchen225 发表于 2014-5-8 12:28
映泰HI-FI系列我一直感觉很一般音质基本没什么提高

是吗？有机会我也体验体验~~~~

云瑞将军 · 发表于 2014-5-8 16:43

每次发帖都被限制，挺不爽的

xiaowantong · 发表于 2014-5-8 18:54

装机参考帖，帮顶

wlandytex · 发表于 2014-5-8 23:55

都是平民级配置，支持楼主

云瑞将军 · 发表于 2014-5-9 09:24

是的，还没发完呢~！~每次都被图片限制，很郁闷

很久很久以前 · 发表于 2014-5-9 11:26

这是广告么
