不拆不舒服，玩的就是你---酷冷【重甲兵Havoc】拆解评测

rhm870

    按照我评测贴以往的风格都得来个声明告诉各位朋友这文章是我自己一个字一个字敲的，敲完了还得自己审核，这次也不用声明什么了。但是总有人站在了巨人的肩膀上来评头论足我这枚小屌丝的文章，我谢谢各位大神的捧场。我不求各位给予我多么高的评价，我只是用了我个人的业余时间为大家呈现一些产品，让各位我不曾谋面的网友门可以有地方可以看图，有文章可以参考，在购买商品的时候可以有个侧面的依据。您兜里的人民币终究是您自己说了算。但是我要说，每每写一篇评测都需要几天的时间拍照和行文，我不专业，我只希望各位尊重每一位评测人的辛苦劳动，这是最基本的品德，还请体谅。不光是对我个人，也是对这论坛里喜欢与大家分享好东西的朋友们的一种尊重。再次感谢！
    关于评测无非就是我手上有这个东西，而且我愿意把它拿出来拍个照，还能搞出来一些通俗易懂的文字解释给大家看。或许你也有，而且比我的更好，但是你没有拿出来共享。So，也就没什么高端大气上档次，也没什么低俗平庸接地气。另外评测中肯定这其中表扬的成分多一些，不好的东西谁会来买呢，又有谁会来看呢？假如说一篇评测满是批评和职责，亲你觉得那会是一个什么样的情景？不忍直视啊！但是我还是会尽量保证客观来评价东西，对自己负责也是对别人负责。
好了。废话说了一些，进入今天的主题：拆的就是你！酷冷Havoc。

（全文以上文字，下图片形式编辑）


一、包装及外观

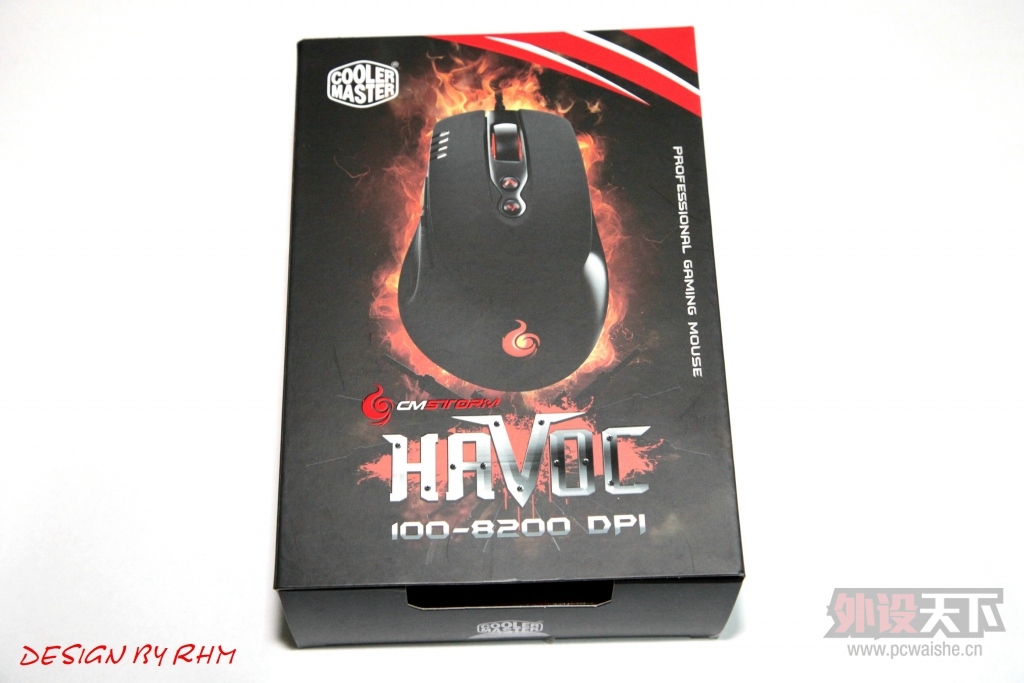

包装上依然秉承酷冷一贯的风格，盒子正面为鼠标主体图案，下标注Havoc型号。

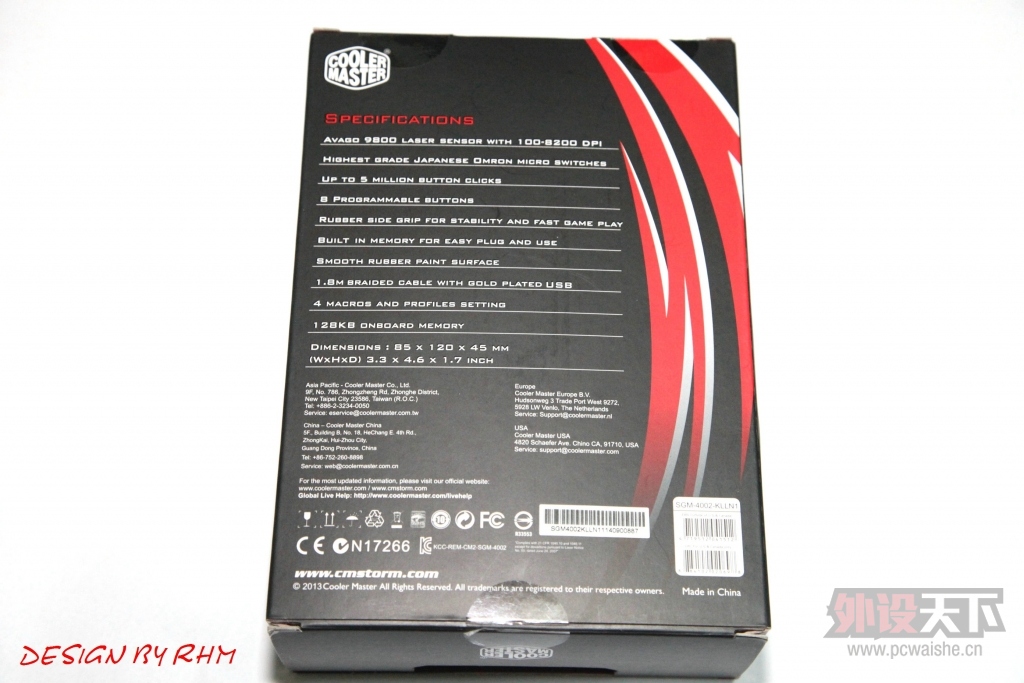

背面依然是英文国际范，标注着鼠标的一些基本属性。酷冷的Logo是必须的，前胸后背都必须要有。

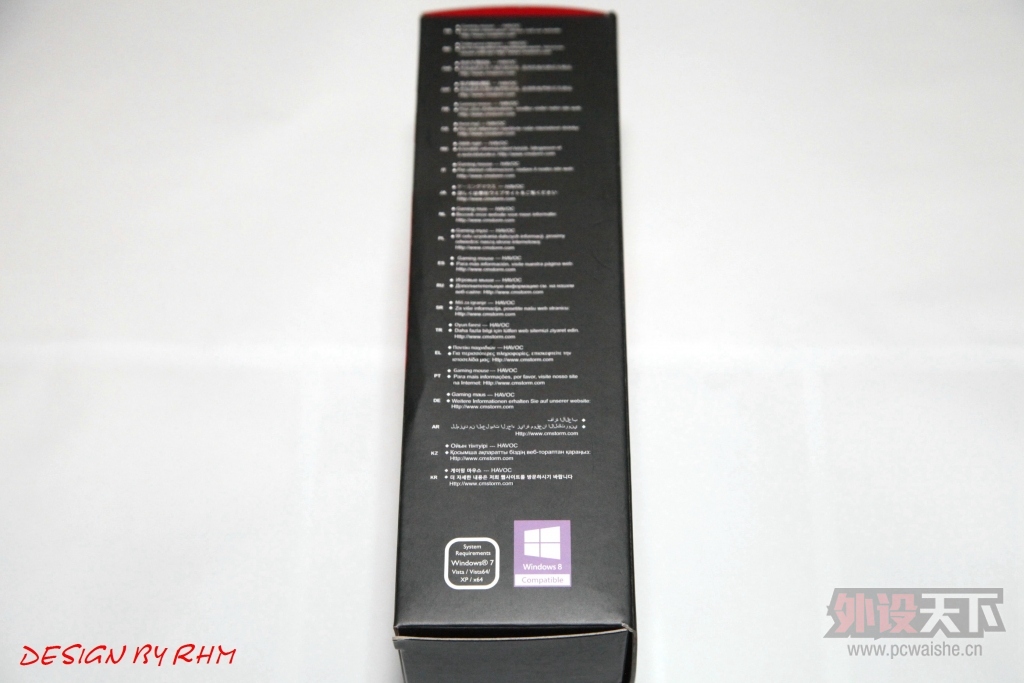

侧面标注着Havoc所支持的系统。完美支持Win 8，小伙伴们可以放心大胆使用了。

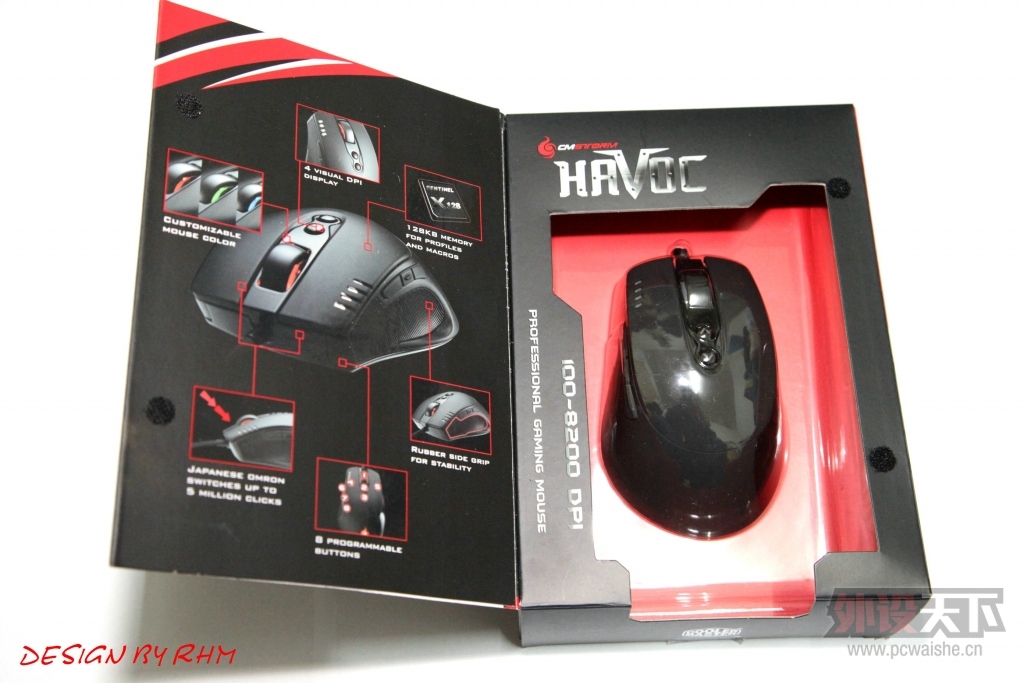

打开“遮羞板”之后Havoc闪亮登场。玩家可以通过盒体挖空部分试用鼠标手感。盒子上盖左侧使用图片标注方式简单强调了该鼠标的一些亮点和优势。

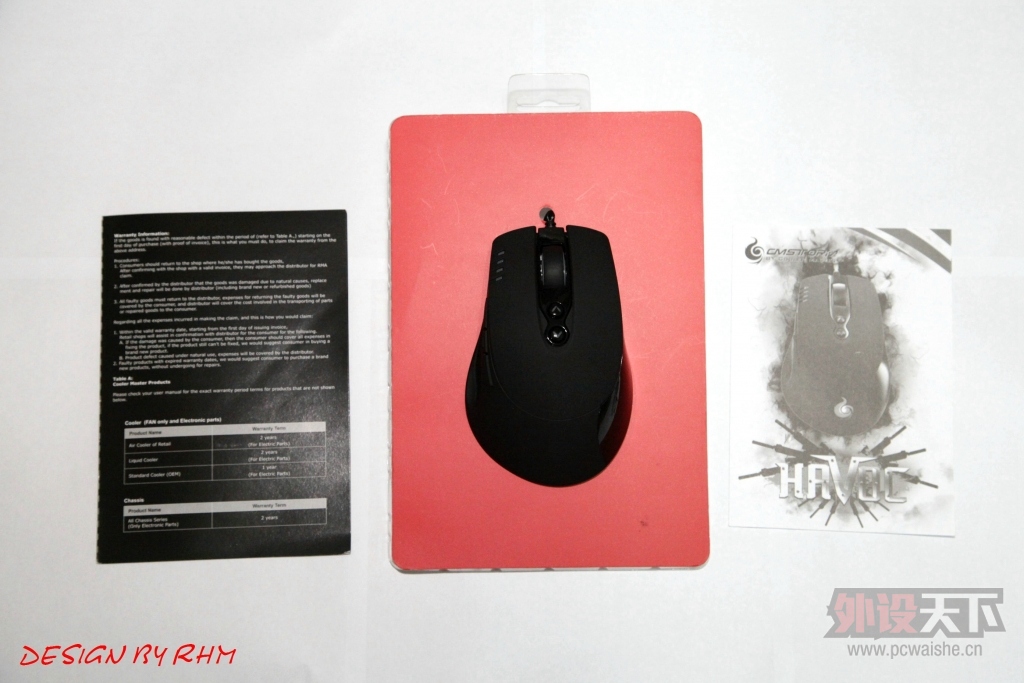

拆开外包装，依然是酷冷的标准三件套，依然是多语言版说明书，保修卡。都是基本没什么用的东西，不多说了。


拿出鼠标第一感觉就是整体圆鼓鼓的，胖乎乎的主体和比较细腻的类肤表面结合在一起挺别具风格的。整体风格是比较简洁，没什么太多的按键和炫酷的涂装。
基本参数：
    尺寸：85mm*120mm*45mm
    重量：140g(带线)，120g（裸鼠）
    线长：1.8m
    DPI：100-8200

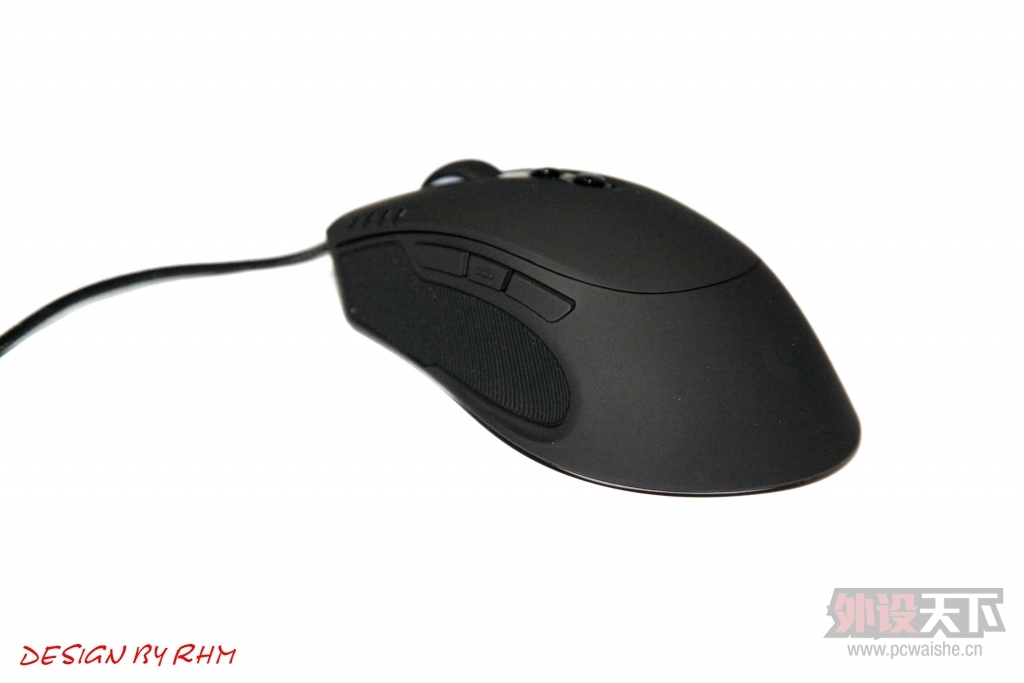

左侧角度看上去鼠标流线型设计，后尾部下倾明显，在实际使用中会紧贴手掌心，饱满厚实。与此同时也会减少了对腕部的支撑，后手掌会贴服鼠标垫。当然也会因鼠标使用习惯的不同而有出入。

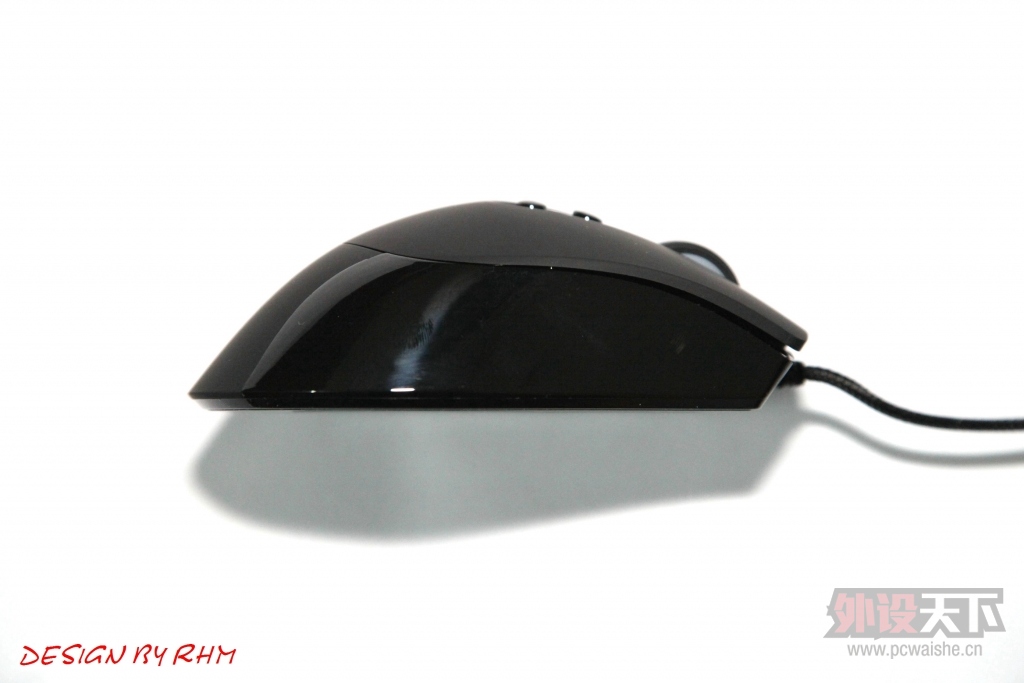

右侧部为镜面处理。表面材质和镜面狂蛇，镜面RAW无异，标准的“指纹收集器”，镜面设计会比类肤设计贴服性好一些，但是汗手大汉们夏天的时候一定要注意经常清理这部分，否则一定会不太美观。


尾部宽大的处理我个人比较喜欢。个人手小而胖，这种短粗胖的敦实鼠标正和我的胃口。可以比较完整的贴服掌心。尾部还有一个酷冷的星云logo，通电的状态下可以发光并配合驱动更改灯光颜色。


正面最显眼的部分为宽大的滚轮，刻度感稍微有一些浑浊，没有十分明确的“咔嗒咔嗒”解码器转动时发出的声音。滚轮紧度适中，宽厚的表面防滑效果可想而知，使用过程中滚轮不会晃动，比较稳定，中间硬度稍大。Havoc的DPI指示灯设计的比较新颖，放在了左侧表面。一共分为4档，可以使用鼠标背部的DPI调整开关进行增减调整，对应的指示灯就会亮起。

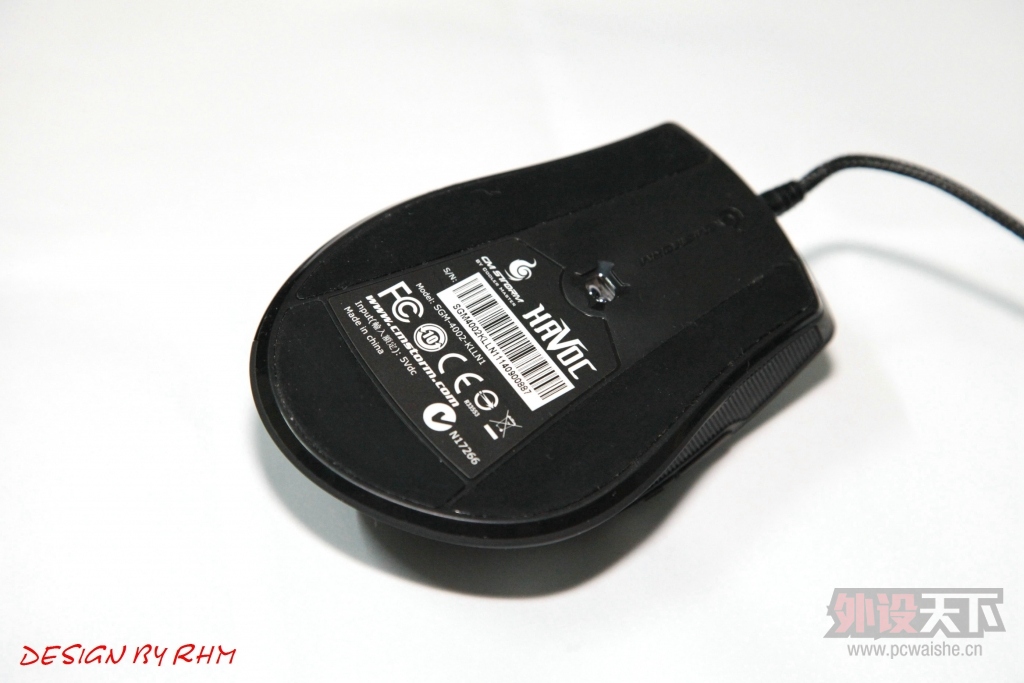

鼠标底部给我最大的视觉冲击就是这三片宽大的脚贴，几乎布满了整个鼠标底的二分之一。稳定性不用质疑了，但与此同时也会增加一定的摩擦力。


右侧部可以看到鼠标的流线型设计，非常性感的“小屁股”和右侧裙镜面材质做工。

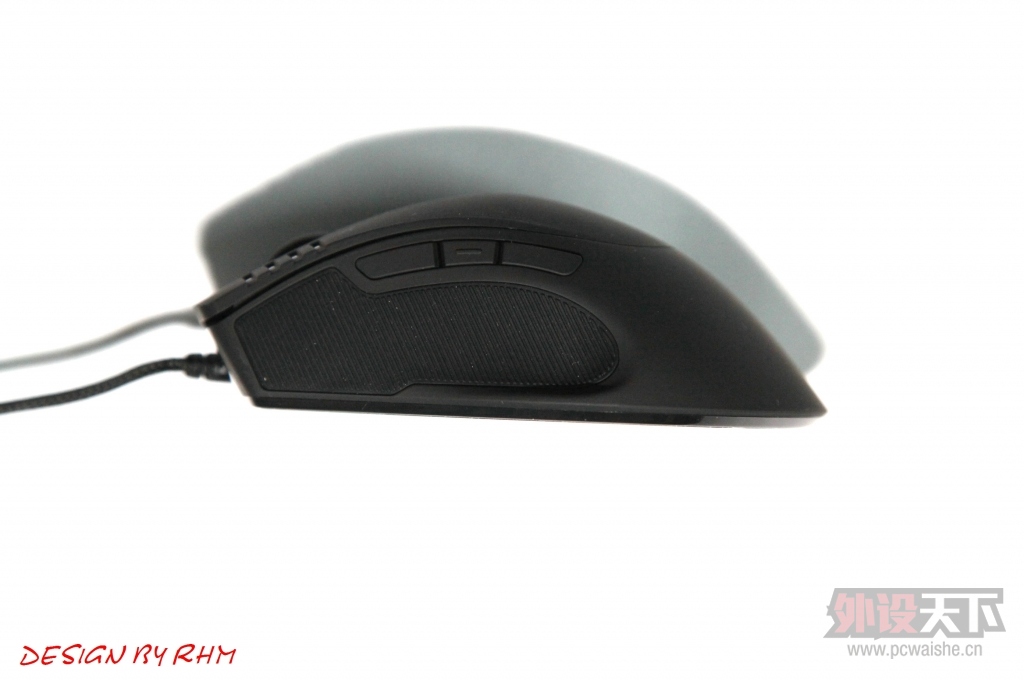

鼠标左部侧面采用的是橡胶防滑表面处理方式。橡胶部分为束状条文从上至下，在正常使用鼠标时会与拇指成直角接触，比较有效的增大了摩擦力。手感上质地稍软，非硬质橡胶，耐用度需时间考验。拇指区有3个功能键，中间按键有凸出盲点。3个按键都可以在驱动中进行自定义设置。

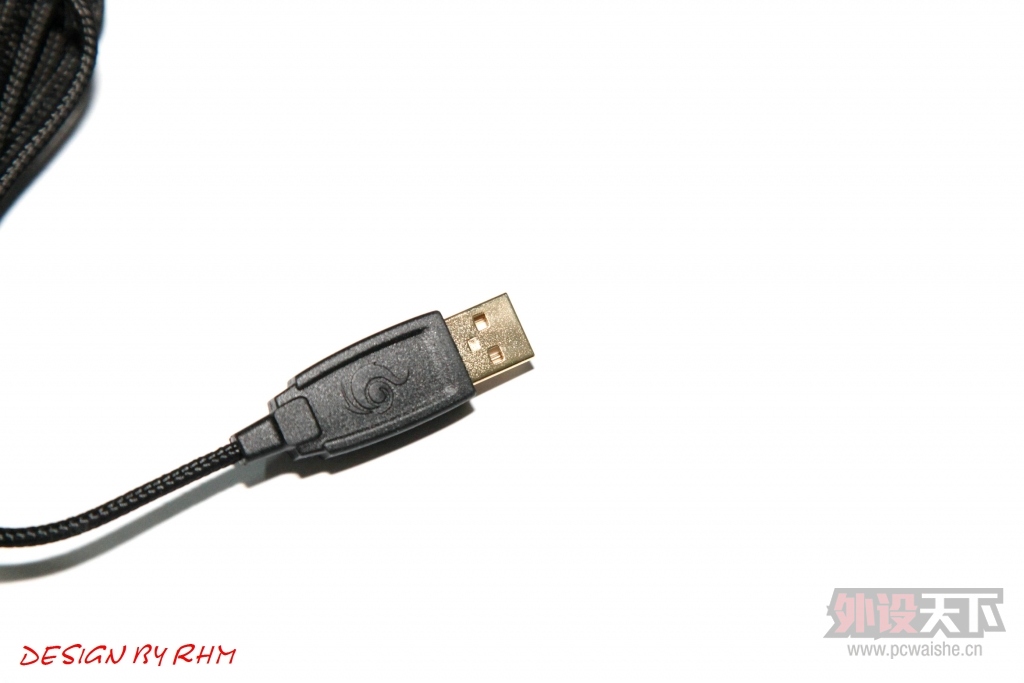

对于鼠标接头部分，酷冷向来都比较厚道，手上的这几款鼠标都是采用了镀金USB接头工艺。老生常谈了：防腐，防腐，还是防腐。

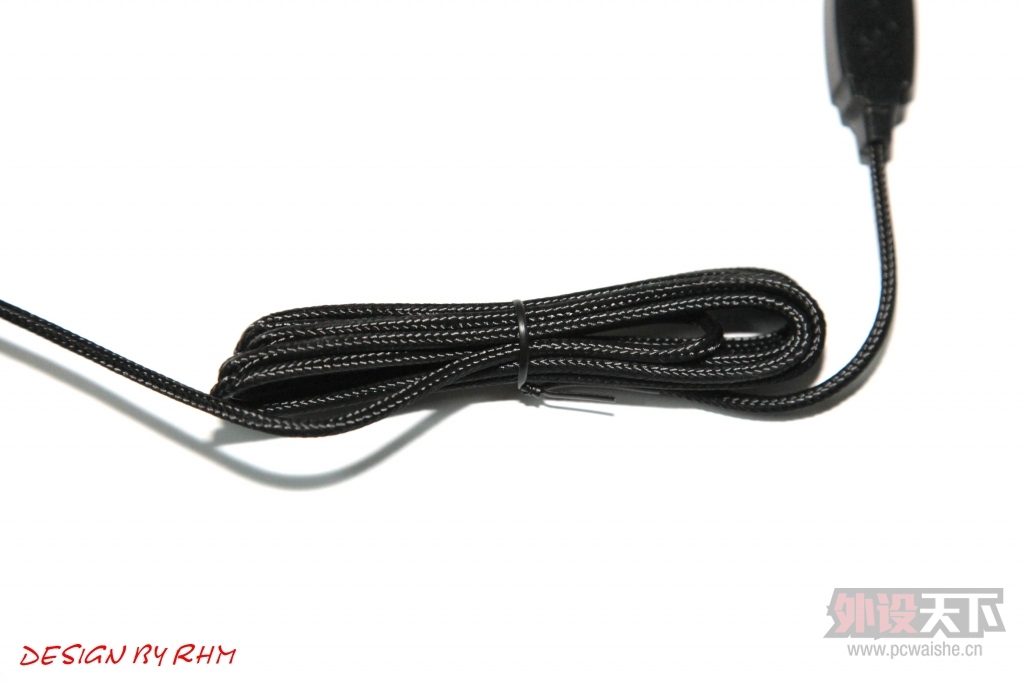

Havoc线缆硬度是中等偏上，整体还是较硬的，大家从这个线缆放在桌子上的自然情况就可以看到了。尼龙的编制密度也还是不错的，没有发现毛茬。目测应该和Mizar所使用的线缆一样。

rhm870

二、拆解

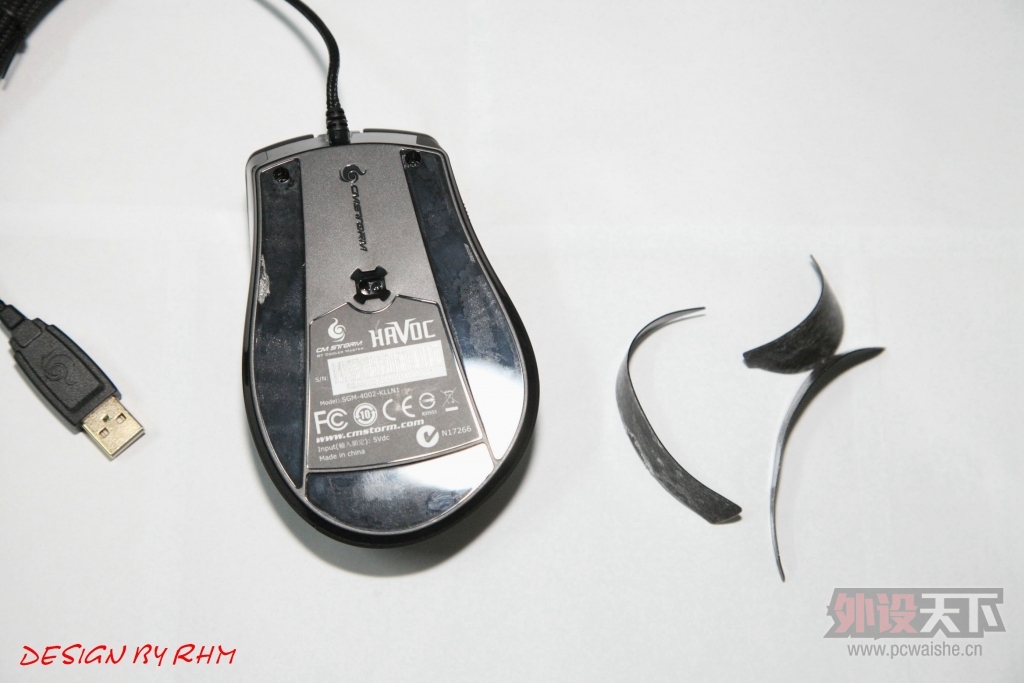

拆解开始，三个脚贴全都让我给揭开了，左右两个脚贴下分别有个螺丝孔。然后我发现个问题，最下面的脚贴白揭了，没有螺丝。。。。哭。另外两枚螺丝藏在了中间的贴纸下面。分别位于贴纸的左右下角，最后装机图可见。

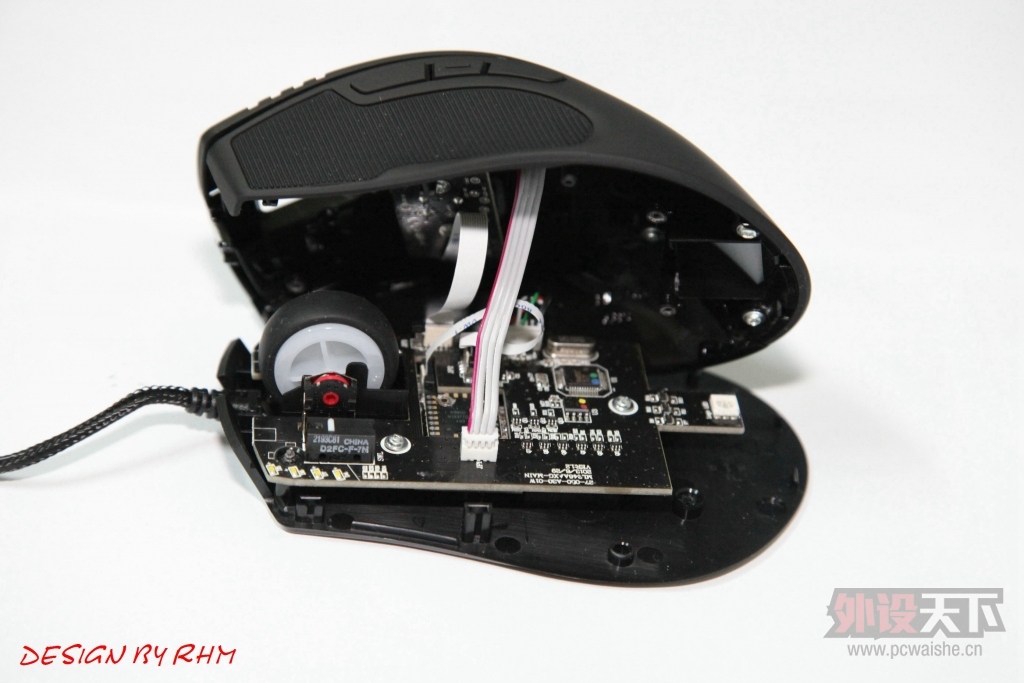

拧开这四颗螺丝之后就可以将上盖取下了。Havoc同样也是底盖内嵌式的设计 ，上盖包裹底部托盘。打开之后可以看到两个数据线，一根软质排线，一根多股排线，分别连接的是鼠标上盖PCB板和侧键PCB板。都为插座设计，很容易取下。


将上盖和底座分离。可以看到上盖中有两块子PCB板，分别为侧键和顶部按键服务。主板上还有一根软线，后续拆解细说。

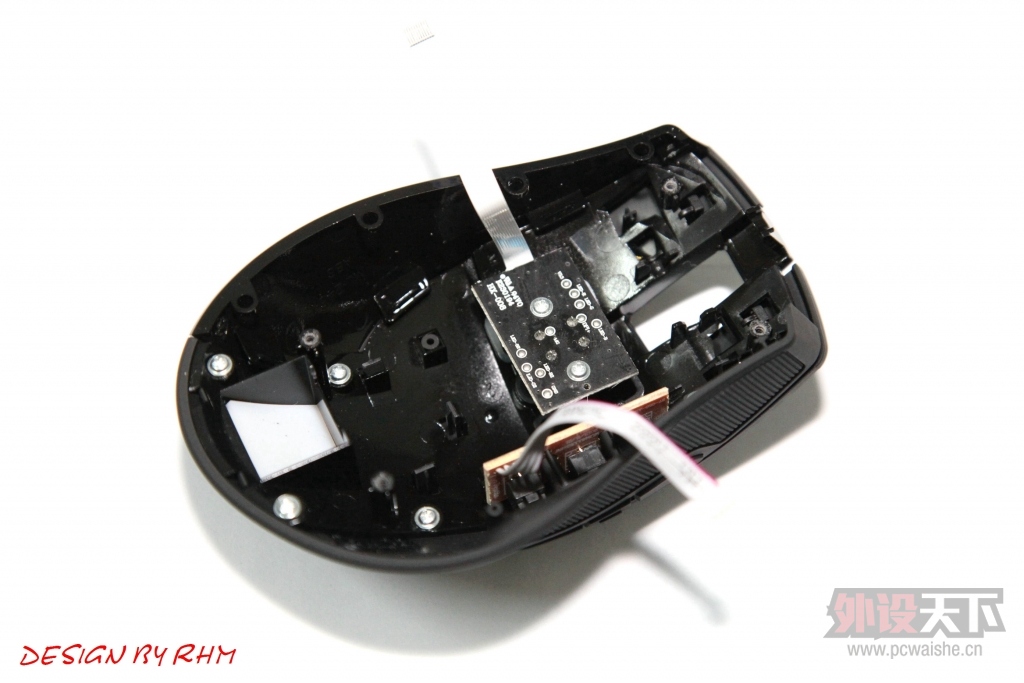

上盖部分完成DPI调整的按键PCB板

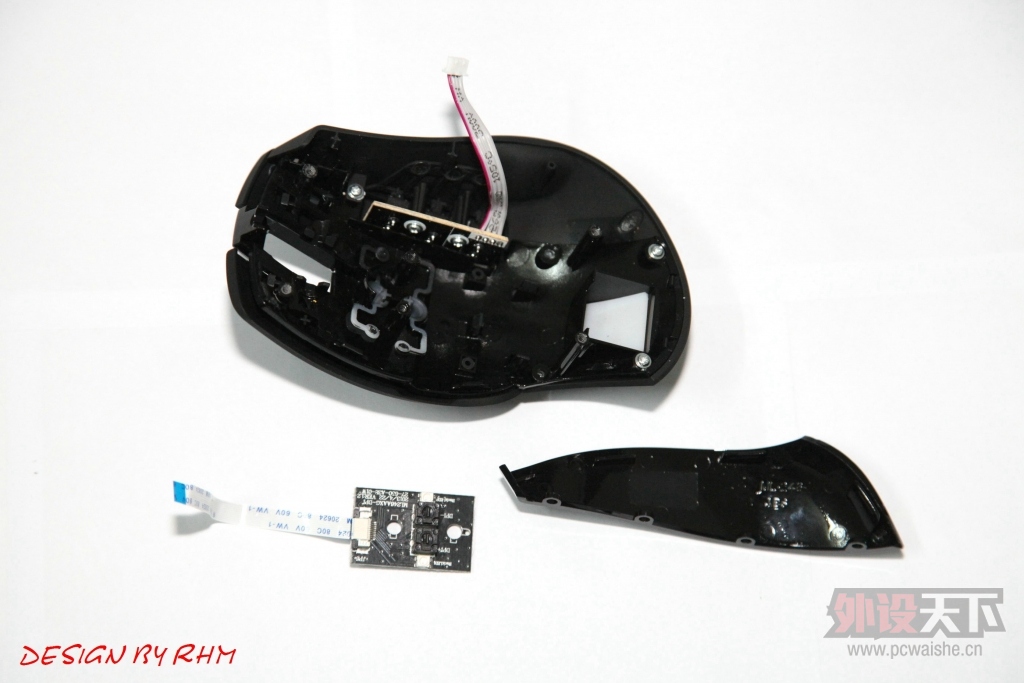

拆下上部子板时发现侧边镜面部分侧裙是可以单独拆卸的。同样的，左部橡胶部分也可以拆下来，但是需要拆开很多螺丝和卡扣才能做到。手上暂时缺少必要工具，所以拆到这里便没再继续。

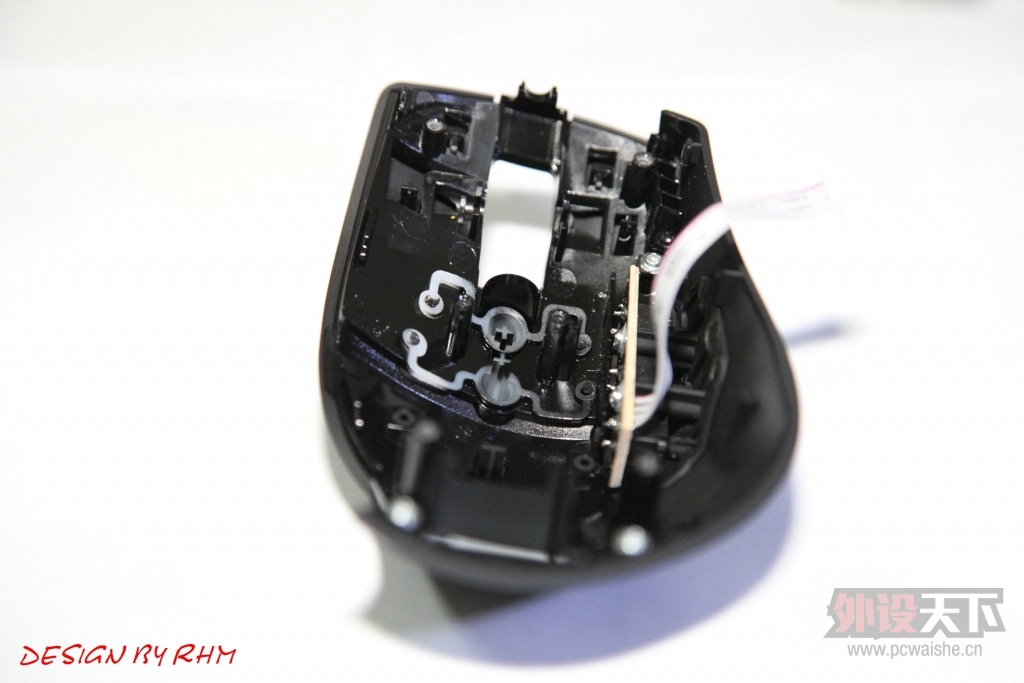

顶部的按键是由两个蛇形塑料弓产生的弹性，还是比较精致的。同样采用ABS塑料材质的Havoc和Mizar不同的是它的内表面“油油的”，是比较光亮而且光滑的那种，而不是以往的磨砂状内表面。

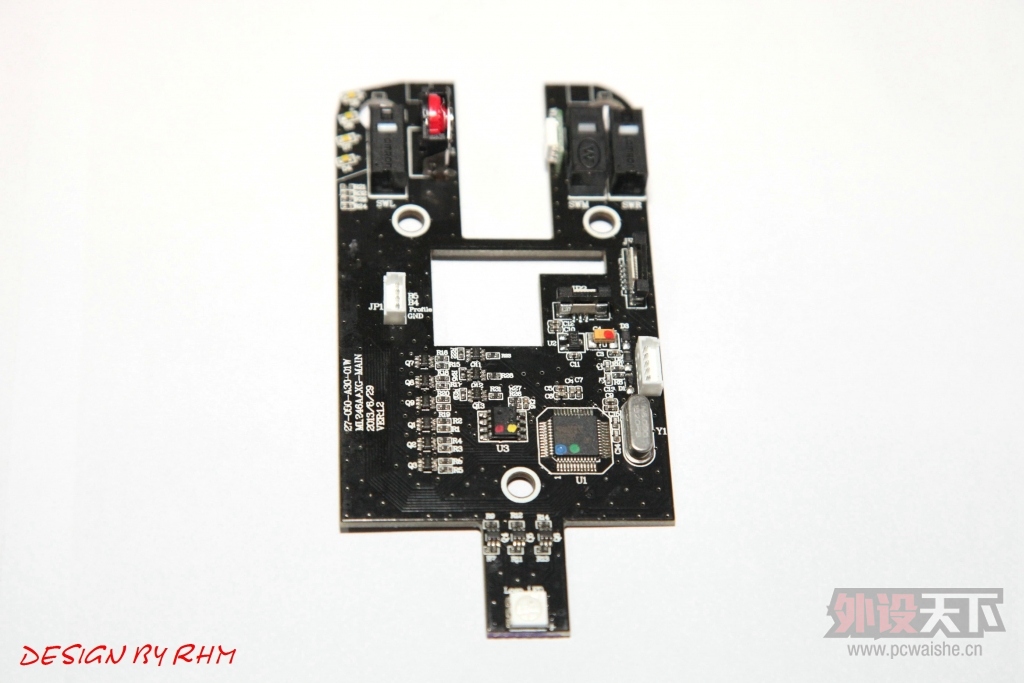

主板拆开后摆在这怎么看怎么像我小时候吃的雪人雪糕，开个玩笑。主板下部的“小尾巴”上有一颗LED贴片灯珠，为鼠标体尾部酷冷星云logo照明所用。主板整体设计简单，硬朗，电阻电容等原件全贴片，整齐排列，不凌乱。黑色PCB板质量很好很厚，后文会有体现。

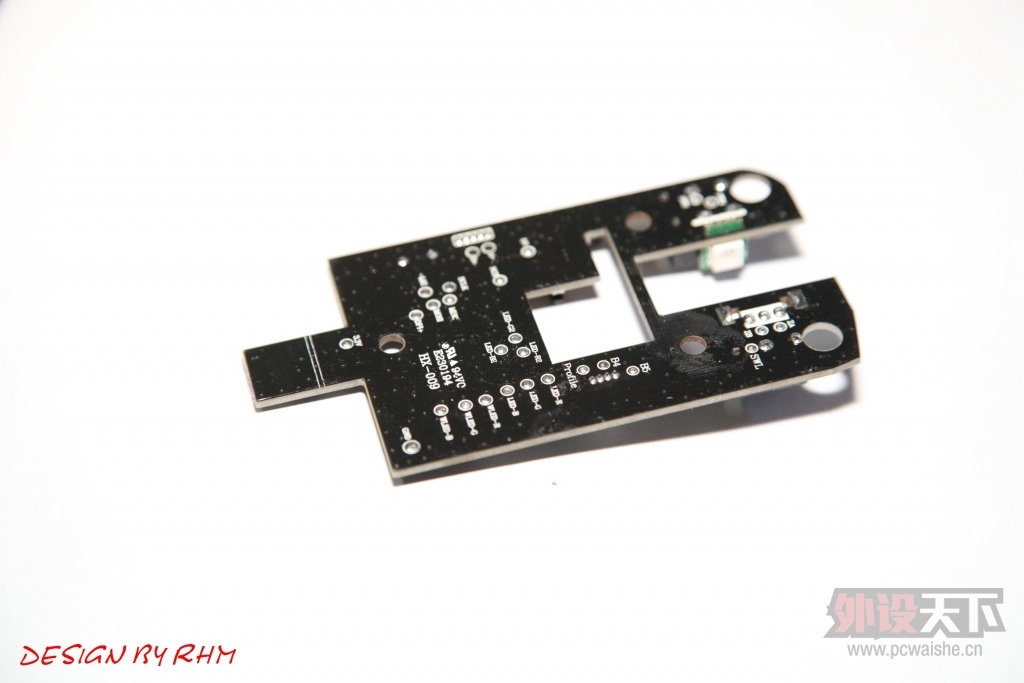

主板背面没有任何电器元件。每个焊点都做了单独隔离，焊点非常圆润，一个一个小鼓包镶嵌在黑色主板上，比较整齐。大家可以看到焊点周围会有一些白色的助焊剂烟雾残留物。这是环保商标？


大家可以看到主PCB板边缘切割整齐，没有任何毛刺，厚度很给力，很扎实。



拿下主板之后发现Havoc搭载的A9800芯片并不镶嵌在主板上而是单独一块小板搭载该芯片，不得不说这个设计真是复杂，也许是主板空间不足的缘故吧？A9800小板和主板之间也是靠通信软线连接，这就是上文说的主板上那根软线的作用。

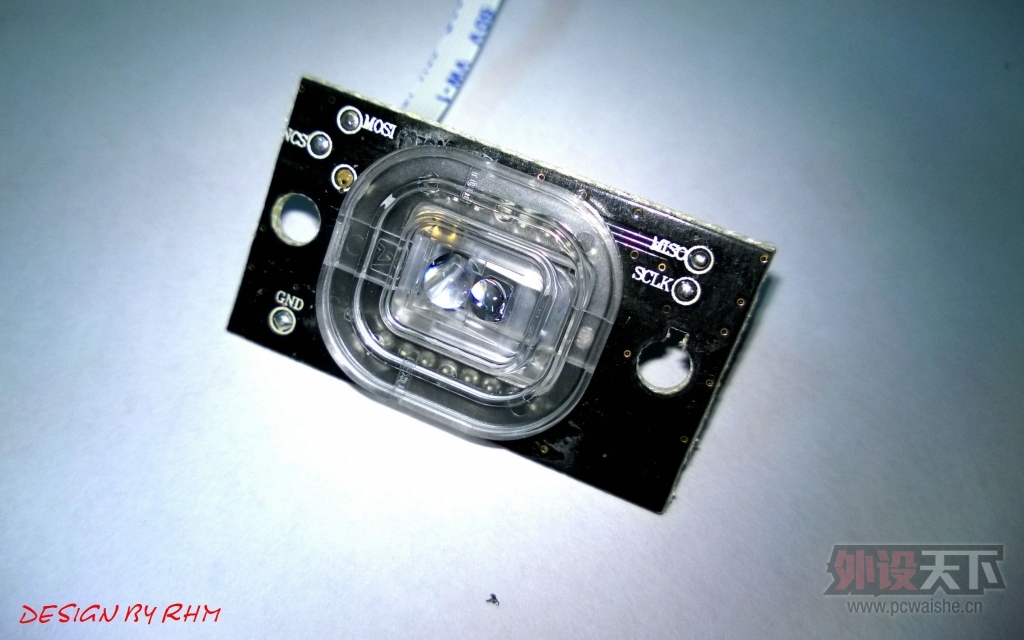

A9800芯片的标准透镜，很多鼠标都使用，不多说了。

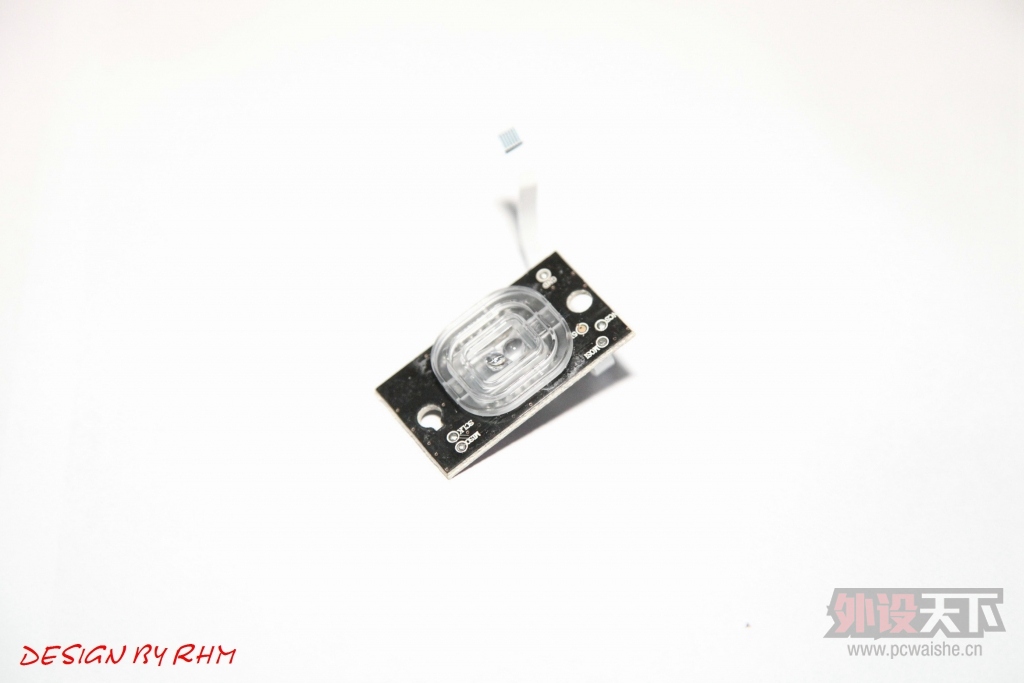

芯片和透镜是一体的，不可拆。同样可以看到，这一个小板子的做工都十分整洁。但是板子材质比主板差很多。

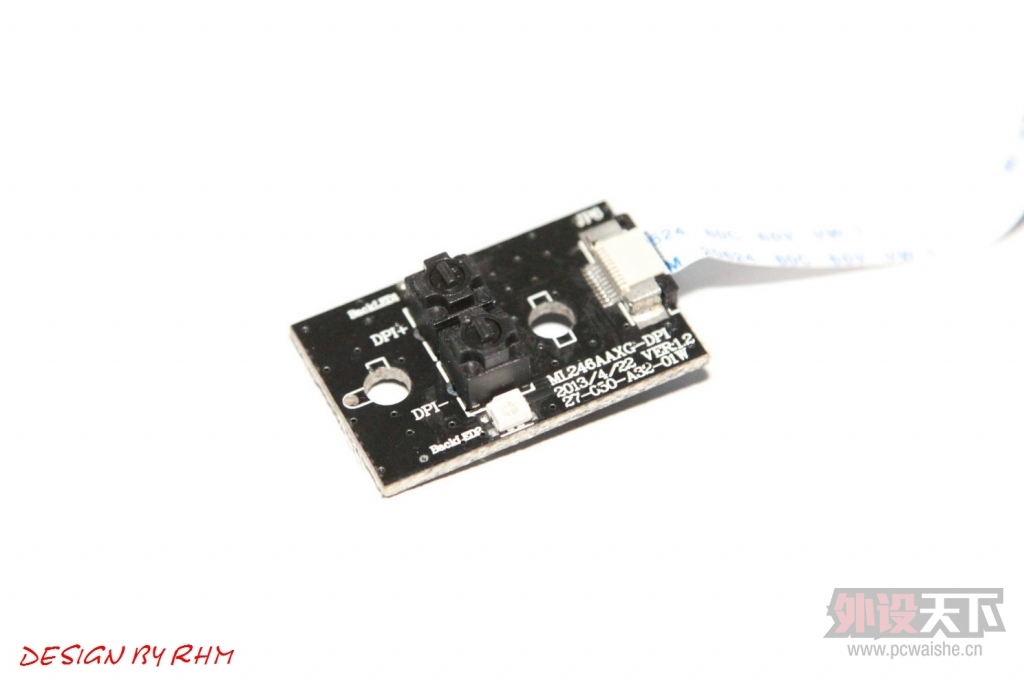

鼠标顶部的子PCB板特写。采用的是两枚方形微动作为DPI调节开关的微动。旁边还分别放置了两个LED贴片灯珠，比鼠标尾部的尺寸要小一些，鼠标工作时可以保证和尾部灯光颜色一致。鼠标侧键同样采用的也是一块子板，此款微动，不做赘述。


鼠标底盘，可以看到加装了一块配重，质量不详。配重是固定在底盘上的，表面覆盖了减震泡沫防止磨损和短路覆盖在表面主板。

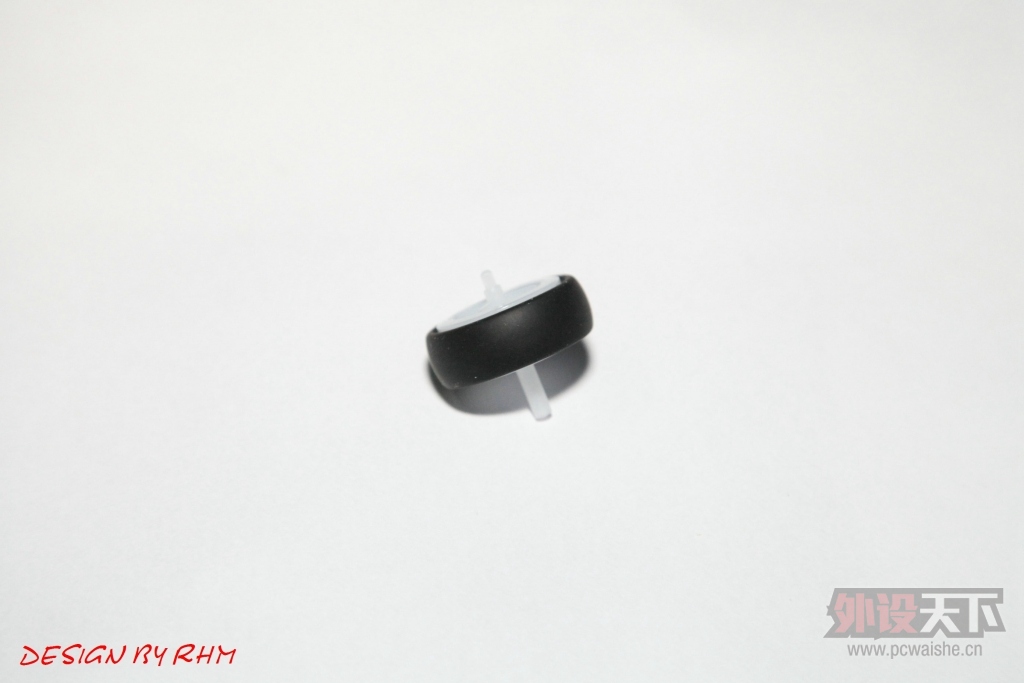

这是我见过最宽的鼠标滚轮之一了。表面的橡胶防滑材质很厚，滚轮体为白色塑料材质，比较大众



Havoc的键柱设计还是比较有特点的。下图红圈部分为主键柱部分，设计为十字塑料柱体，没有覆盖特氟龙等防磨损材质。在它的上部是左右按键的上行锁扣部分，用于固定按键向上运动行程。大多的鼠标键柱这两部分为同一整体，Havoc将其分开，较有特点。

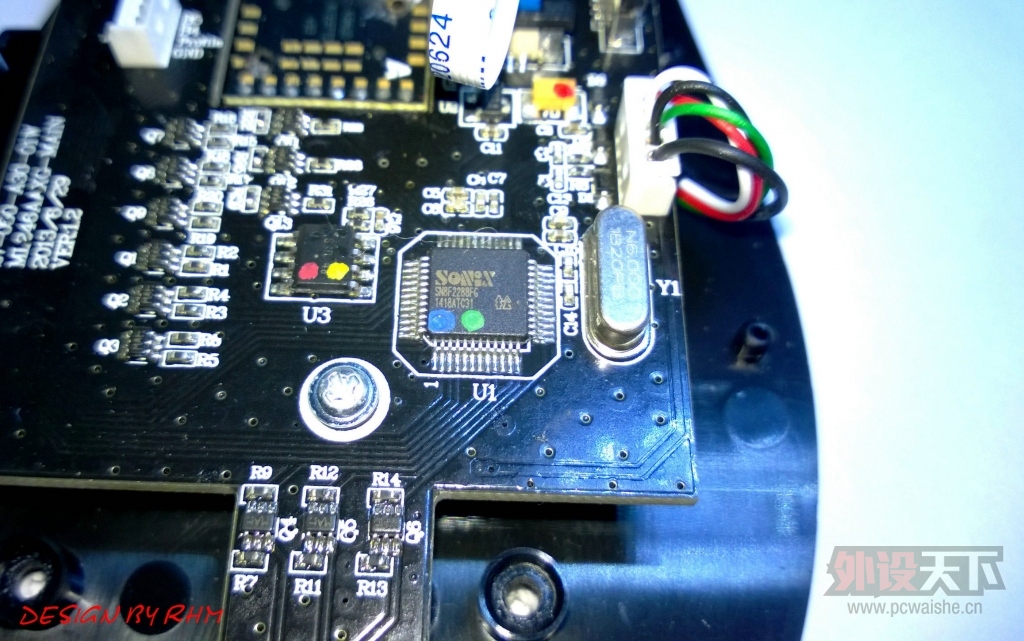

主控部分采用老厂松翰。不是学电路的，不深究了，喜欢的朋友自己研究吧。

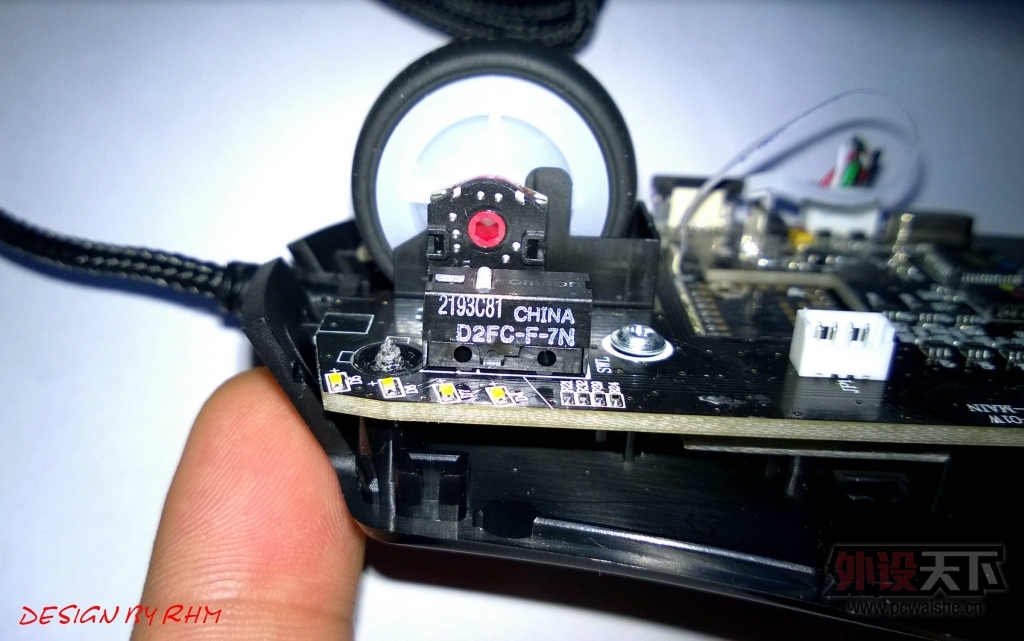

主键微动采用的国产欧姆龙D2FC-F-7N。放在Havoc上，声音照目前主流的10M和20M都要稍微闷一些，寿命为500w次。Havoc的微动选择只能算是中等水平，不如20M或10M来的实惠厚道。


拆解小评：
拆解后全家福，Havoc鼠标构造极其复杂，一共有4块PCB板组成，螺丝N个，PCB板之间都用软线链接，稳定性优良。各个模块之间衔接的也很紧密和稳妥，没有发现晃动或者脱落的情况。平心而论，Havoc的做工真的是非常的赞，比Mizar优秀很多。毫不逊色于现在市面上各个大厂的鼠标产品，真是有过之而无不及。整个鼠标设计复杂，用料十足，工业设计仔细到位，拆起来很繁琐。元件方面全采用贴片形式，板子之间连接统统采用软线插座形式，大大降低了故障率。也方便了单板之间的分离维护。总体做工：★★★★★

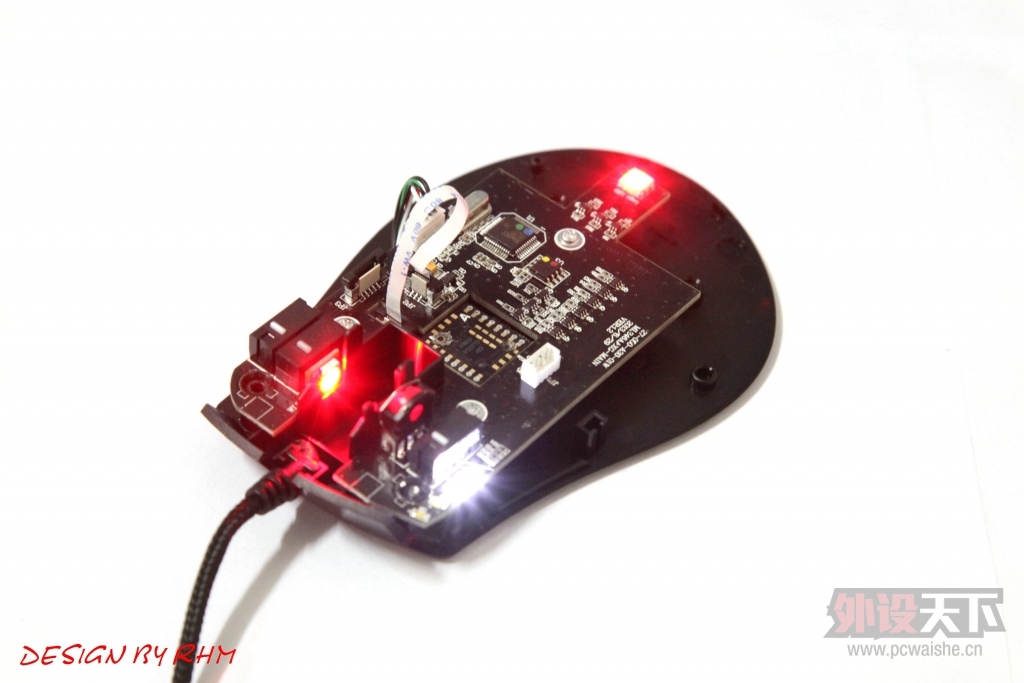

通上电之后看一下灯光效果，除了DPI灯为白色不变，滚轮，尾部和上盖的灯光颜色都可以根据自己的需求通过驱动进行自定义。下图是初始状态下鼠标成红色灯光时的状态。


拆完了之后也得能装回去啊~此图大家可以清晰的看到Havoc四颗螺丝的位置了。


拧好螺丝，贴上脚贴，大功告成，欧耶！

rhm870

三、驱动

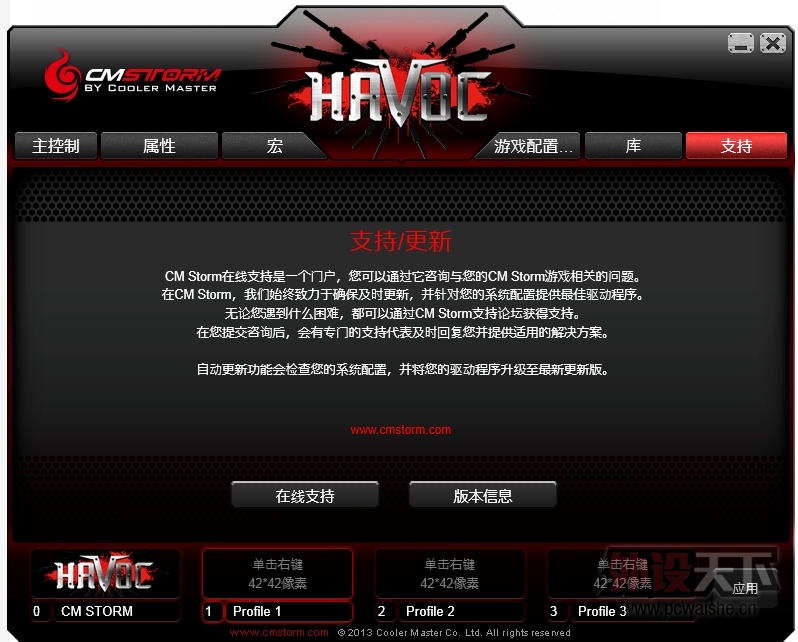

Havoc的驱动很不好搞，我是又托美国的朋友下载，又找坛子里大神帮助的，还好功夫不负有心人啊。我做个云端下载的链接给大家吧！有需要的朋友可以猛戳这里下载。

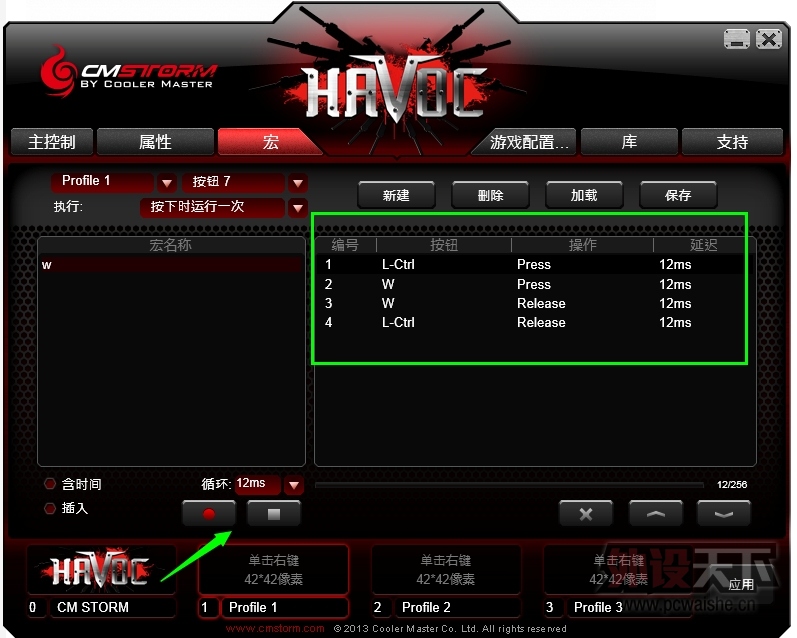

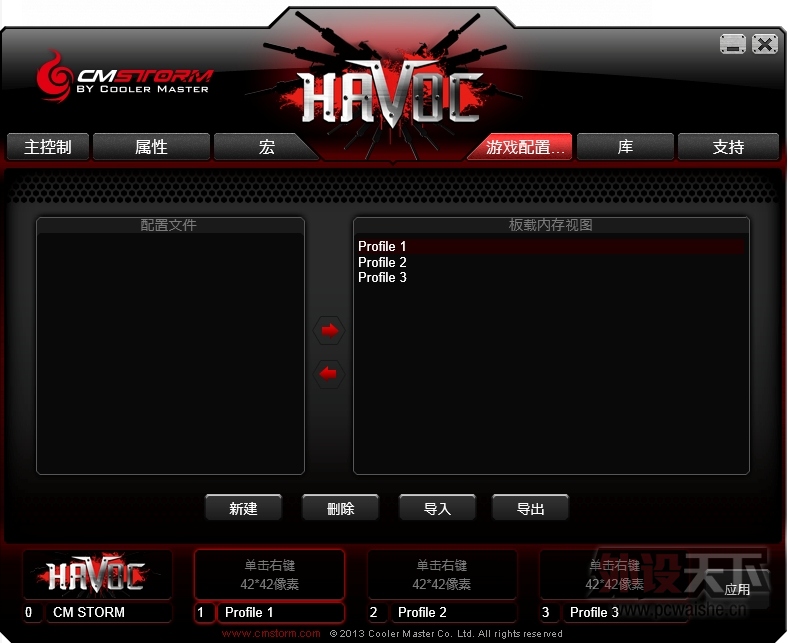

关于Havoc的驱动和Mizar的驱动大同小异，只是换了个不同的界面而已。在我Mizar的评测贴中对该款驱动做了很详尽的说明，有需要学习如何使用驱动的朋友可以点击：http://www.pcwaishe.cn/thread-543645-1-1.html











四、性能

1、灯光性能

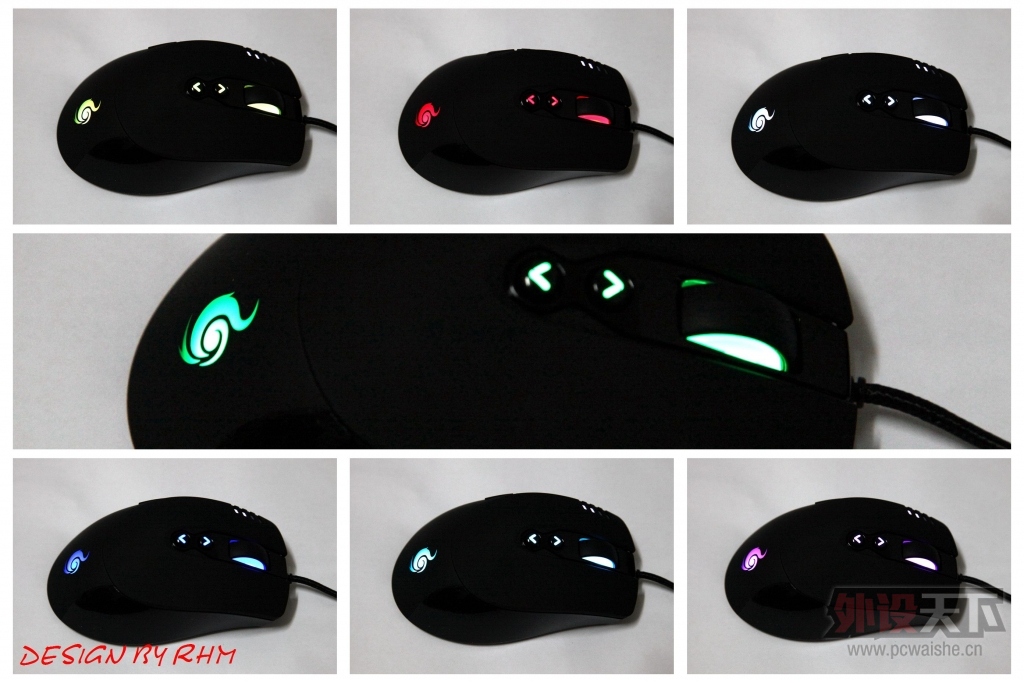

在驱动中有7种不同颜色的灯光可以选择，我把这7种光都拍了图片。个人比较喜欢最中间的绿色这个。小伙伴们可以看看你们都喜欢那种颜色？



2、物理性能

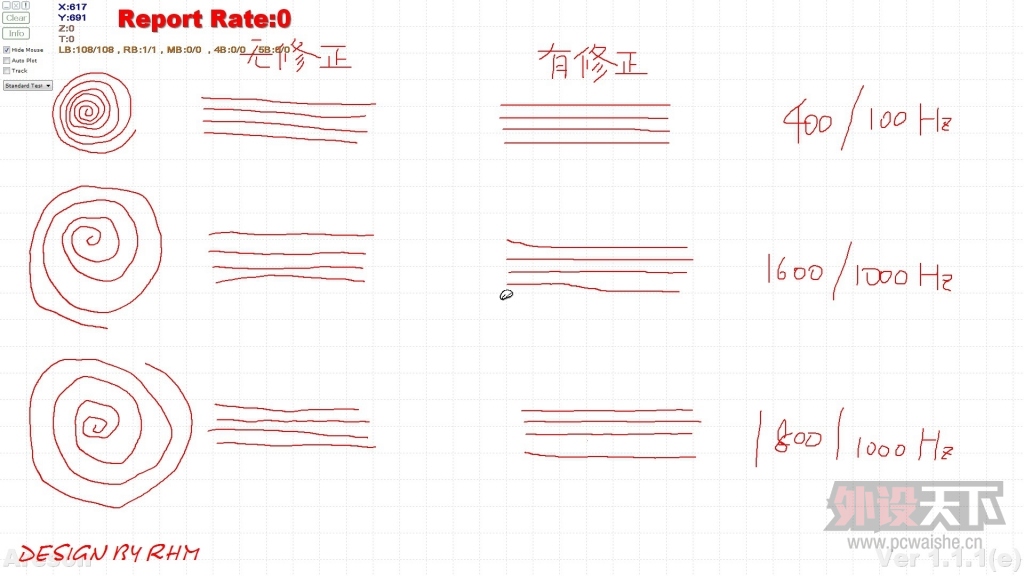

下图比较直接的表达了我们现在常用的几种DPI。我分别在开启直线修正和关闭的状态下划了几条直线。开启了直线修正功能后的效果还是非常明显的，A9800的工作状态还算比较稳定。


在采样率的测试中发现了几个小问题。Havoc在125hz的状态下总会有其中1到2祯的扫描与其他扫描率相差10几甚至20几。我尝试多次都会有这种情况发生。鼠标在调整到1000hz采样率的时候工作状态最稳定，抖动很小。在500hz和100hz的时候表现比较中庸，不好不坏。具体的结果可以参考下图所示。


五、总结

• 人体工学设计，传统类肤表面，宽厚的尾部有效托起掌心，给人以饱满厚实的手感。鼠标整体较短，适合中小手型玩家；
• 宽大滚轮设计，橡胶护套防滑效果好；
• 尼龙编制线缆，镀金USB接头；
• 优秀的A9800激光芯片，顶级定位感受；
• 大面积脚贴，稳重踏实；
• 不十分出众的外表下，非常给力的内部设计和用料。


• 500w次微动，与主流微动略感脱节；
• 按键声音略闷，清脆感不足；
• 鼠标线缆硬度稍大


Havoc这款鼠标是一个典型的外观不会瞬间吸引眼球，但是有着很好的做工和用料的一款内在美鼠标。使用手感上比较高而饱满，宽大而厚实。两侧的防滑分别使用了橡胶和镜面材料，比较考究，效果也很优秀。整体风格定义为低调而不乏内涵，是一款不错的游戏级别高端鼠标。

（全文完）
R.H.M. 于北京
