[心得] 罗技G5换微动的问题。

3 23643
楼主
跳转到指定楼层

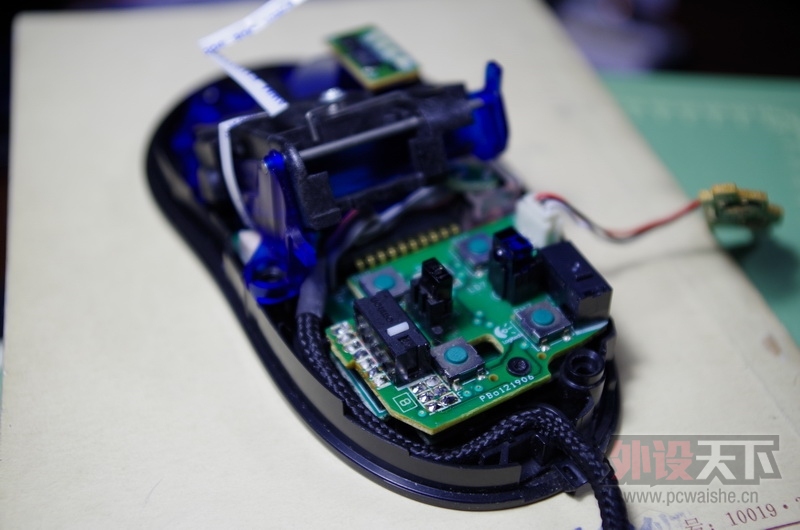

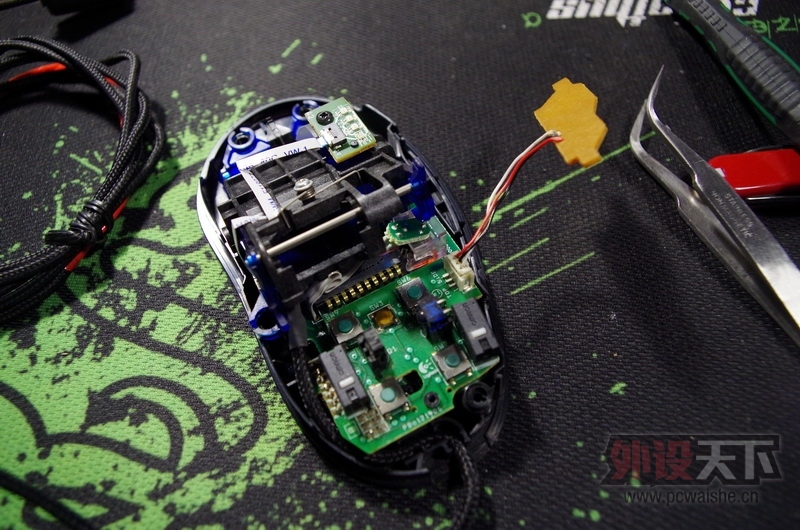

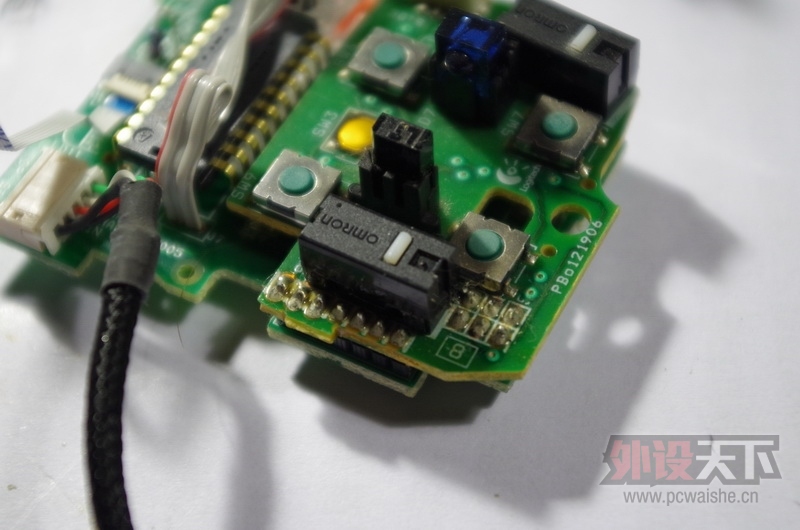

双层pcb并不算很难,但G5较之G700要麻烦很多,其一是上下pcb连接处的焊点距离微动太近;其二是上下两片pcb的距离是完全靠右键的焊点支撑,左键处没有支撑,因而在焊回去的时候容易发生歪斜。 罗技G5换微动的问题。 罗技G5换微动的问题。 罗技G5换微动的问题。 罗技G5换微动的问题。 罗技G5换微动的问题。 罗技G5换微动的问题。 罗技G5换微动的问题。 罗技G5换微动的问题。
0
已赞
微信分享 收藏
回复

使用道具 举报

我的人缘0
2
发表于 2014-5-1 23:53 只看该作者

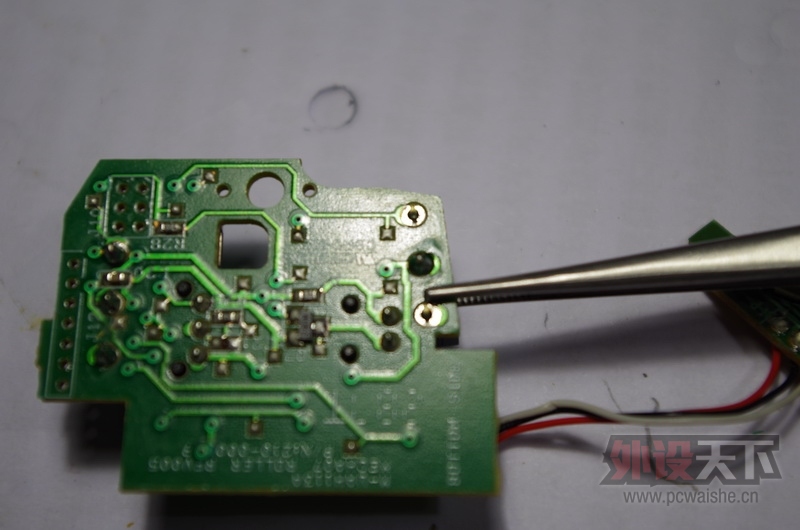

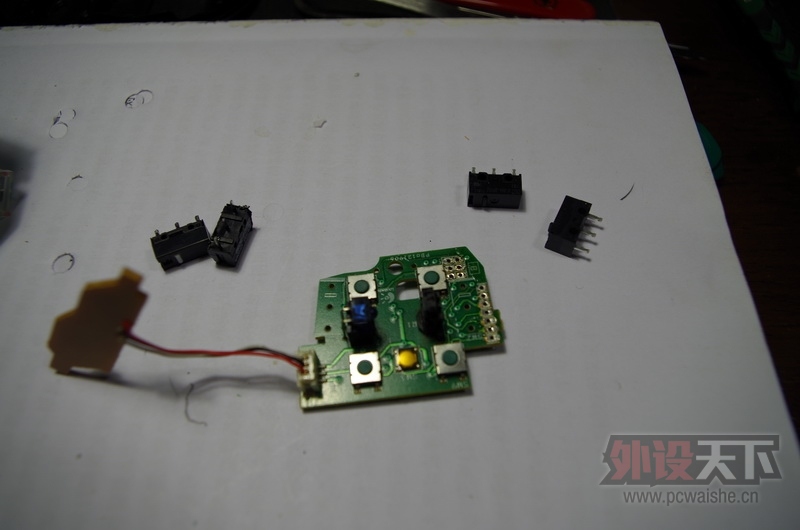

拆下上层PCB时,右键微动被烫得不成样子了,为了以防重新焊接时损坏新的微动,就将原来左键微动放在了右键位置,左键换成了一个DG2黑点。
结果在焊上层PCB的时候,居然歪了,又拆了一次......
回复 支持 反对

使用道具 举报

我的人缘0
3
发表于 2014-5-2 00:08 只看该作者
这个确实容易焊歪了,我也遇到过这问题。摘板子的时候吸锡烙铁容易烫到微动上比较恶心。
回复 支持 反对

使用道具 举报

我的人缘0
4
发表于 2014-5-4 16:29 只看该作者
已经到高手的境界了。
