G9X 拆解改造按键柱，更换樱桃DG2微动全过程

Thegundom

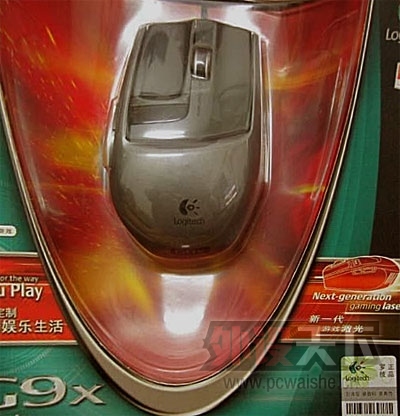

入手两个G9X，一个全新盒装未开封，一个全新散装。盒装留着收藏了，拆了散装的改造一下按键柱和换微动

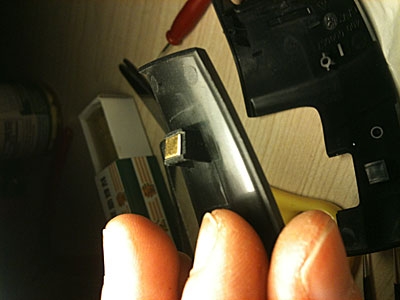

由于之前改过G1的按键柱，这次改G9X就心里有底。这个是以前改的G1按键柱。入手G9X之前我用了7年的G1，一共买过5个，有3个是因为按键柱磨平导致键程缩短，失去原来的手感。很遗憾没留图，不然可以给大家看看，微动其实很难坏，坏的都是按键柱，微动坏了可以换，也可以拆开用酒精擦一下，就跟新的一样了，但是按键柱坏了就只能换新鼠标，感觉很不爽，于是自己动手改造成铜贴片的按键柱，也是因为在网上看到G100S的按键柱是白色的，好像用了特殊材料，受到启发。希望有G100S的朋友跟帖留言一下，是不是罗技换了特殊材料了。

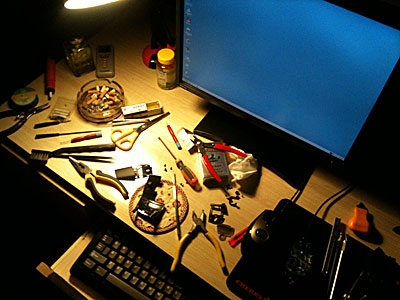

巩固善其事，必先利其器，先上工具图，用到满满一桌子的工具，外加一地板，地上的就不拍了，晚上太黑，看不见。

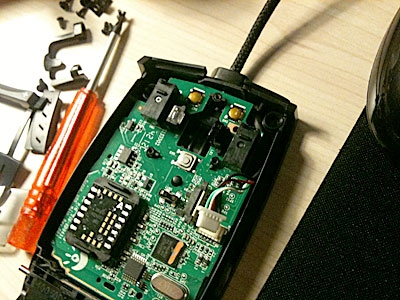

微动改好的样子，用的樱桃DG2，比欧姆龙10M还是好很多，特别是玩RTS类游戏，点击频率越快，越觉得樱桃的好，本人喜欢玩星际1，欧姆龙键程稍长，回弹稍慢，APM明显有影响。欧姆龙10M手感类似青轴，樱桃DG2手感类似轻茶。过程已经有很多人发过，我就不再贴了，需要了解的朋友百度一下，有很多很详细的。

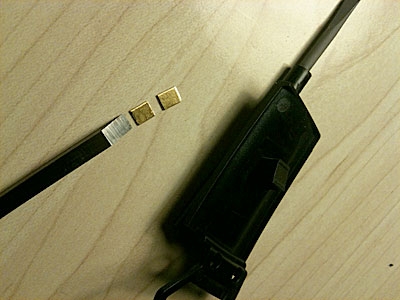

主角：铜片2块，同宽度雕刻刀一把。铜片淘宝应该有卖，我的是从老樱桃键盘G80-7000上拆的，因为是二手键盘，我不知道别人的7000上有没有，反正我拆了不少下来，长度大概打火机的宽度，宽度刚好和按键柱宽度一致。很多根，用钳子剪成需要的长度就可以了。

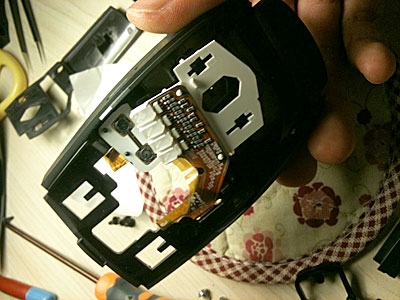

上盖很难拆，排线多，结构复杂，要有耐心。

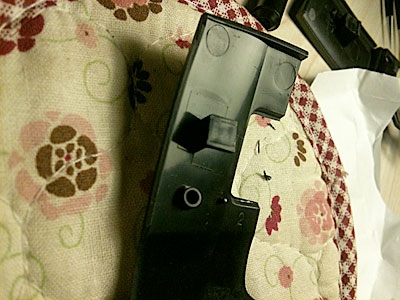

这就是需要改造的按键柱，这个是全新的，整个是平面的，材质是ABS，用一段时间就会被微动的触点磨成凹状，我的经验是，每天打几盘星际的话，大概半年，键程就会缩短一半，一年就出现按键失灵了。

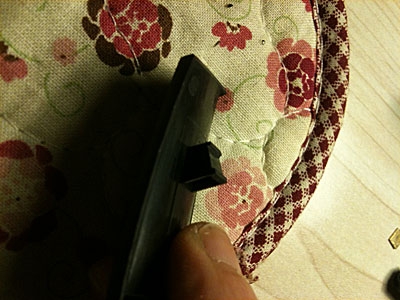

接着用雕刻刀弄成下面的形状，刻一会就用铜片装上去看一下，不要刻太深，刚刚好就行。



随时把铜片放上去，直到高度平齐就可以了。



接着上胶水，AB胶，涂在按键柱上，铜片放上去一按，就可以点根烟了。

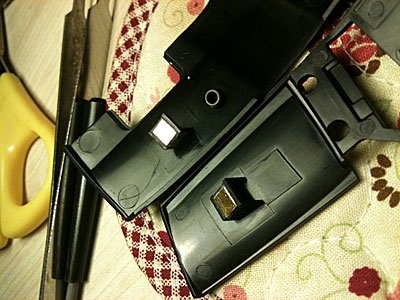

烟抽完，就差不多干到可以清洁的程度了，还是雕刻刀，把多余的AB胶清理掉，完成后的效果：

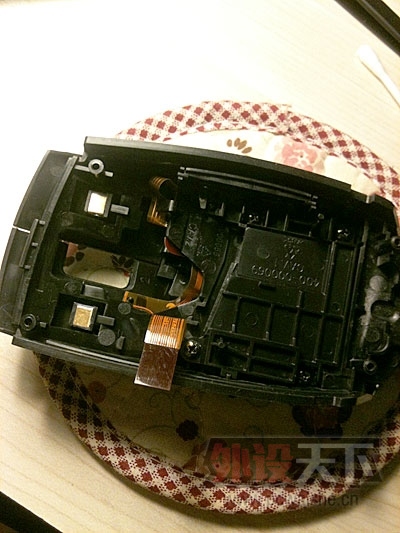

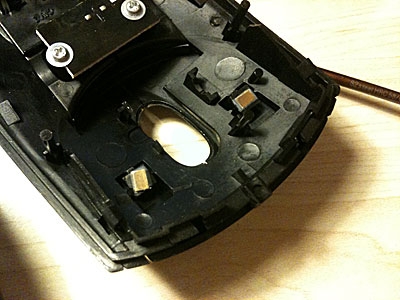

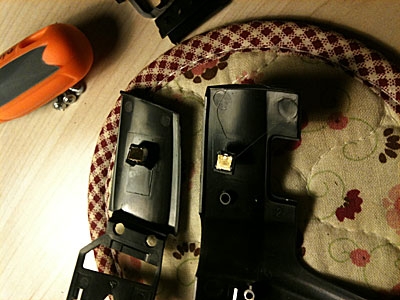

装上去，很给力的样子。

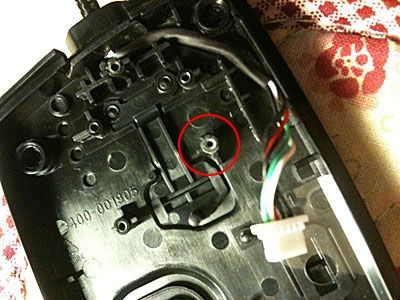

注意这几个小螺丝，螺丝很小，由于我是晚上作业，灯光从左边过来，导致右边看不清楚，一不小心就用力稍大，螺丝滑丝了，悲剧，这里分享个小经验，往螺丝孔里倒502胶水，多倒一点，然后把马上把螺丝拧进去，又马上拧出来放在一边，要是手慢，没马上拧出来，螺丝粘在里面的话，千万别强行拧，不然又滑丝，要用尖嘴钳，把螺丝边拉边转弄出来，接着再抽一根烟，抽完，再装的时候就不会滑丝了。

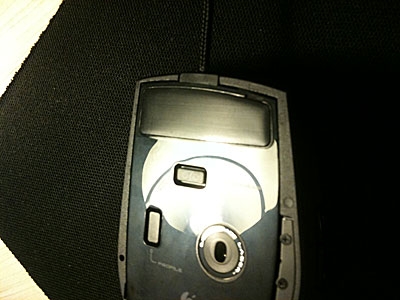

最后重新贴一个脚贴，完事，收工。



顺便啰嗦一下，G9X我只用1000DPI和250的刷新率，本人没见过能完全驯服得了1800以上DPI的神人，常常看打游戏的职业选手，练习和比赛的时候手动的幅度都很大，说明DPI不高，只见过用高DPI的上班族，小心翼翼的控制着鼠标，所以这5700的DPI对我来说真是造孽。

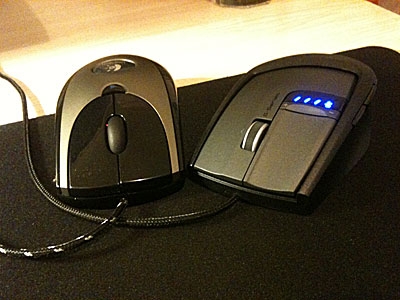

顺便给想入手鼠标的朋友一个体会：G1是个好鼠标。

gzg_5418

支持自己动手改造，现在还能买到全新未拆封的真是奇迹，估计价格不菲

rommel3265298

剪个薄脚贴贴上就行了，这个太夸张了~~

Sxka3

G9X的键柱我记得本来就有一层胶片贴着啊，貌似不需要搞这么大的工程吧

study

有工具真好，羡慕一下。

牆角寫檢討°

帮顶新买的就拆啊。真奢侈

wlandytex

加厚了估计有2MM吧？这么厚不觉得按键键程会缩短和清脆感不够吗？

Thegundom

wlandytex 发表于 2014-3-30 15:39
加厚了估计有2MM吧？这么厚不觉得按键键程会缩短和清脆感不够吗？

铜片只有0.5mm的样子，不改变手感，声音又不是靠这个发出来的，键程为什么会缩短？

Thegundom

rommel3265298 发表于 2014-3-30 12:55
剪个薄脚贴贴上就行了，这个太夸张了~~

我只能说你很能将就，不然你发个你贴脚贴的教程吧，看不喷死你

Thegundom

Sxka3 发表于 2014-3-30 13:42
G9X的键柱我记得本来就有一层胶片贴着啊，貌似不需要搞这么大的工程吧

无
