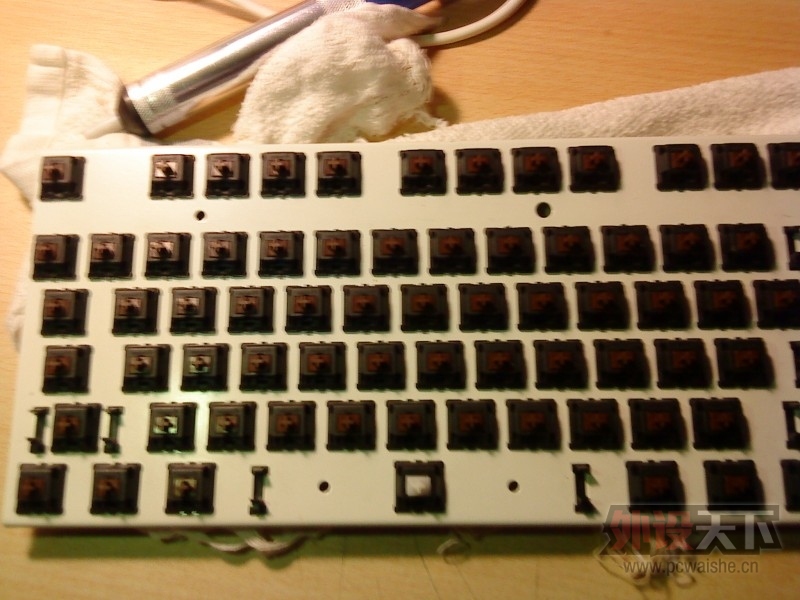

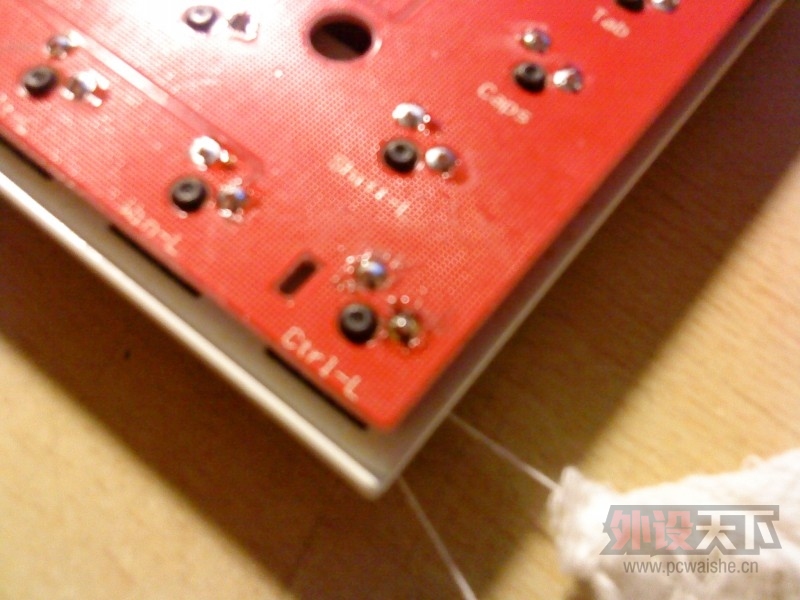

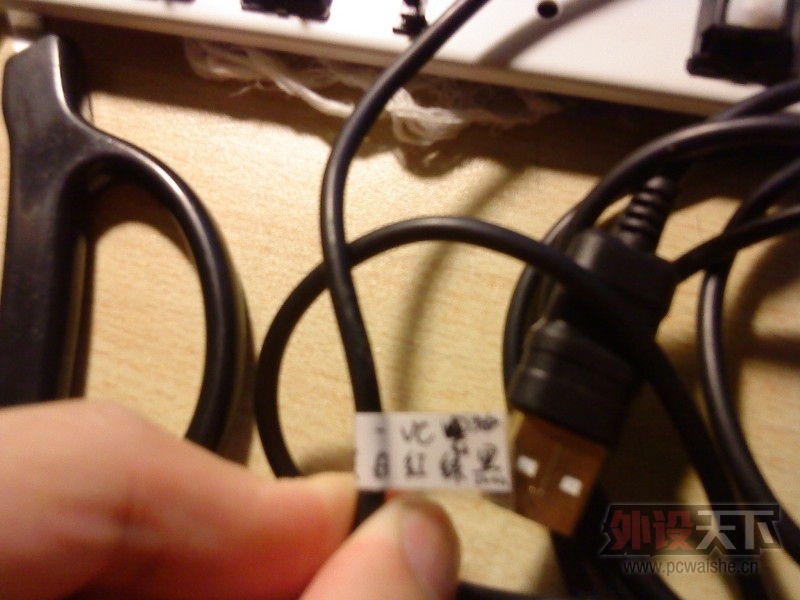

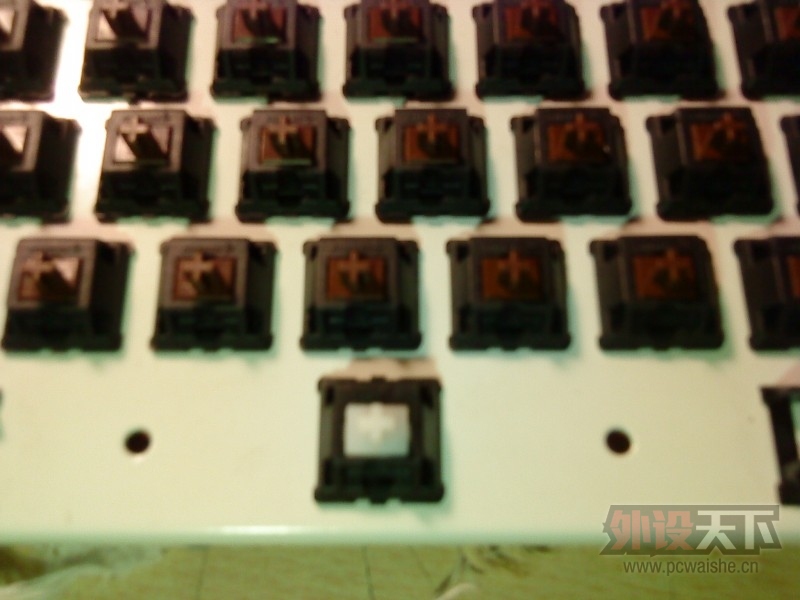

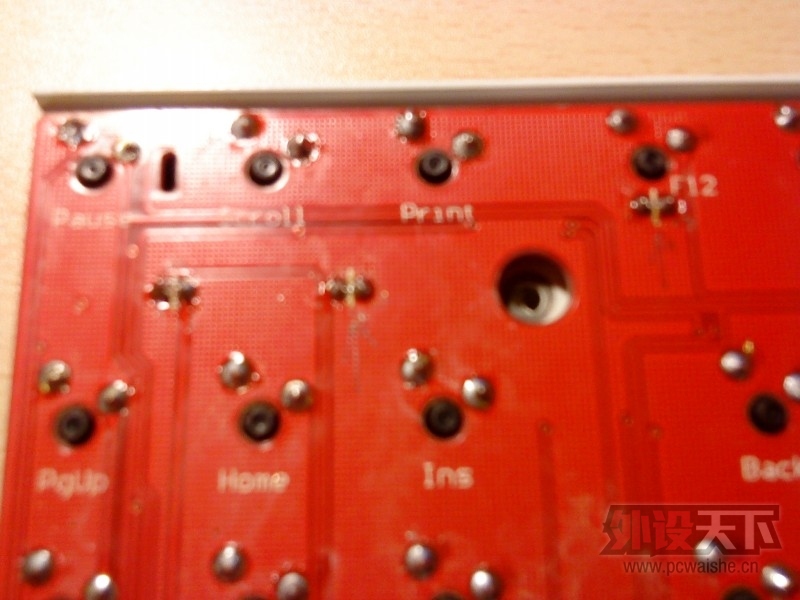

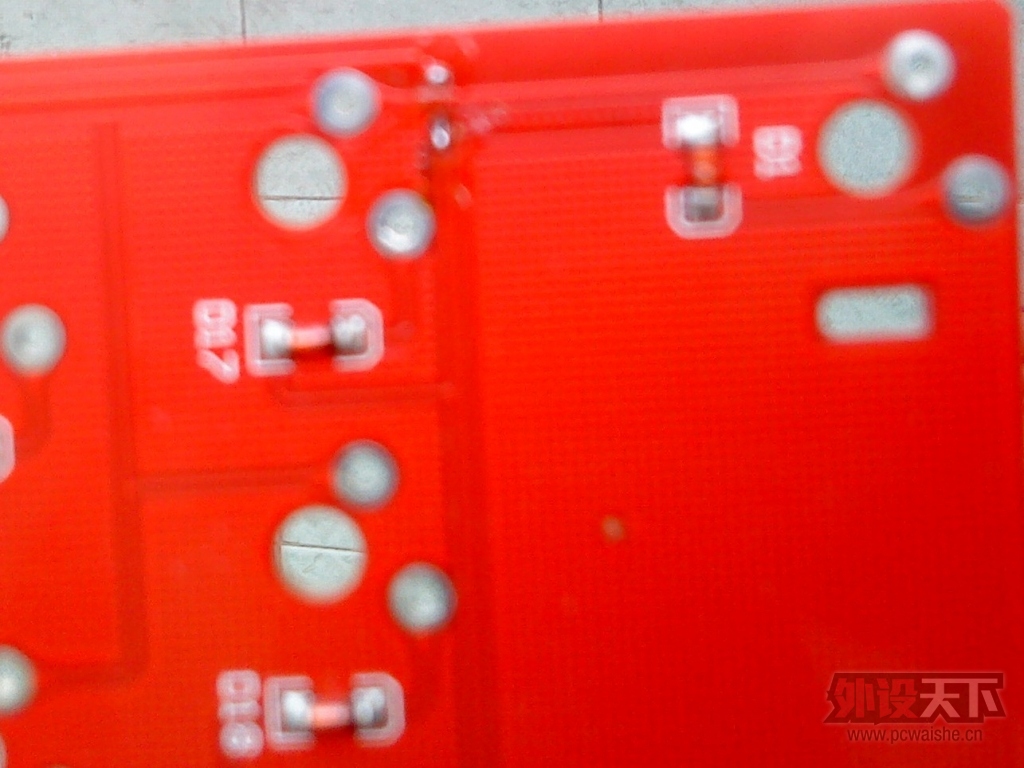

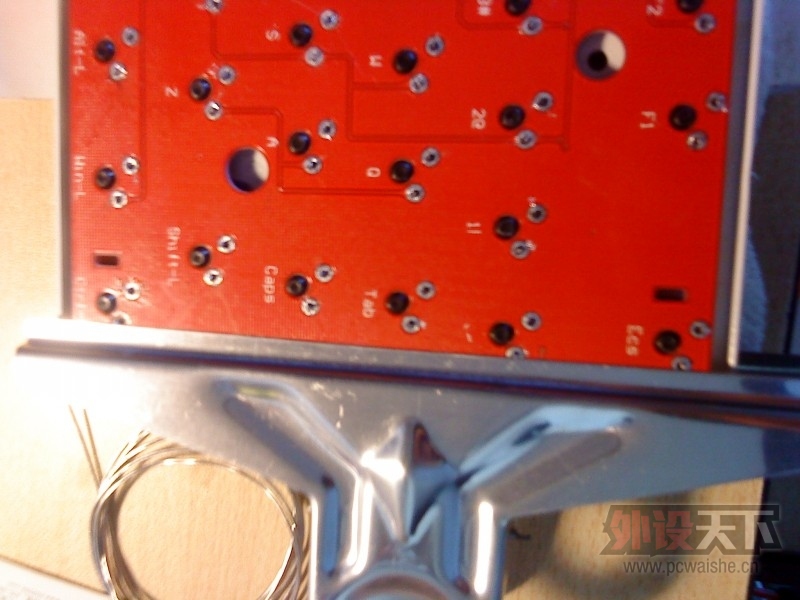

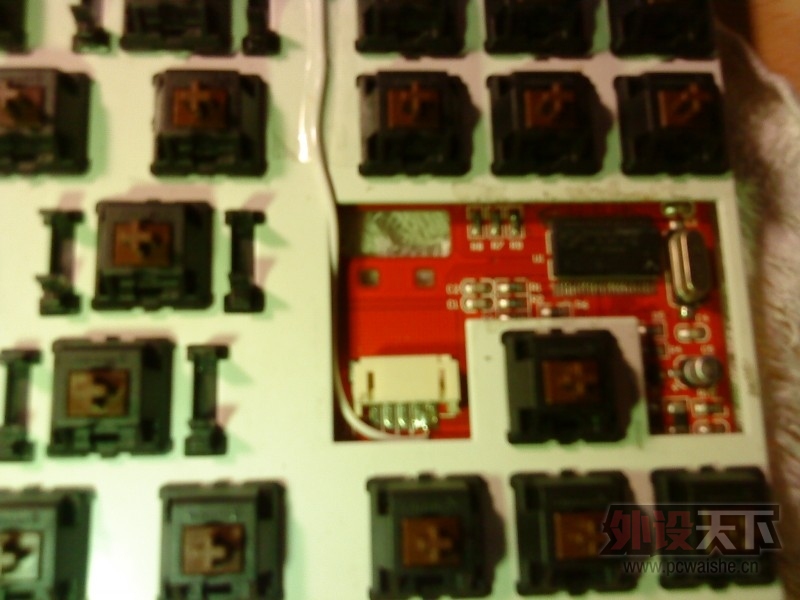

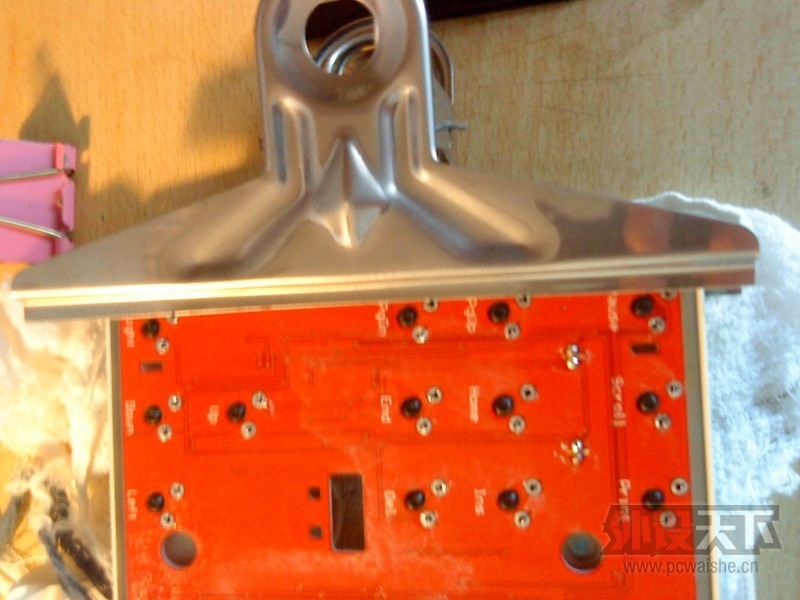

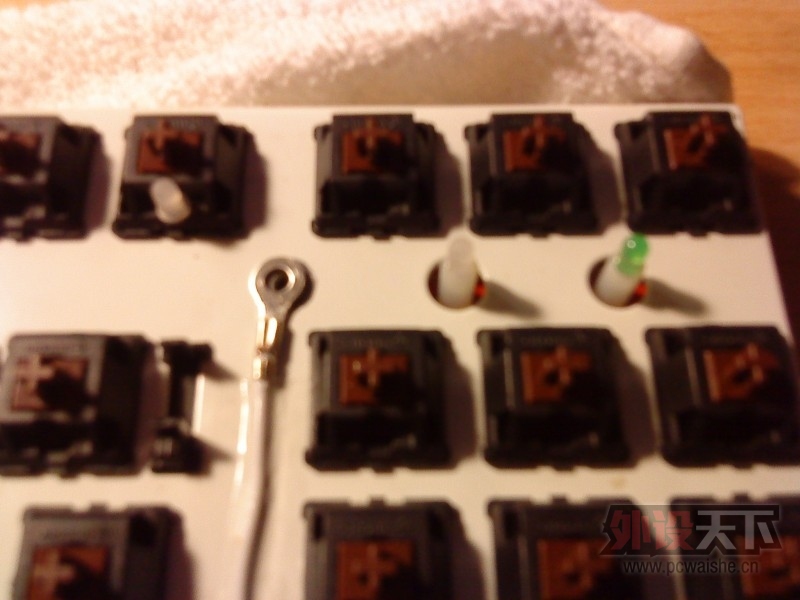

虽然图很糙，但是经验货真价实，如果有对你一点帮助，少走些我走过的弯路，我会倍感荣幸。 前些日子，用了一年多的某品牌87键盘无缘无故坏了，发帖询问，集思广益，举出数种可能，但终究不能确定故障原因。无奈之下，只好卸轴检测。 不拆不知道，一拆心都寒了。竟然是某黑色物质(牛屎)腐蚀了主板上的铜过孔造成断路，导致按键失灵。这坨牛屎位于键盘内部，钢板之下。隐藏得如此之深，只能怀疑是键盘制作时的残留物。带着这坨牛屎的电路板被制作成了键盘，顺利通过了质检，到了市场，不幸落入我手。 确定原因之后，解决办法也就有了：飞线。先用针刮去铜过孔附近的绝缘漆，露出铺铜，然后用漆包线连接两个铜过孔。我没这个技术和材料，是去电脑城找人焊的，费用5元。 之后只要把轴焊回去就可以了，但在这之前我要将键盘改造一下。 这个键盘大键是平衡杆结构，使用的时候空格和shift键都摇晃得厉害。为什么平衡杆会松松垮垮摇摇晃晃稀里哗啦手感不好？我分析这主要有两个原因：固定不好和润滑不足。固定平衡杆的龙船是使用卡扣固定在钢板上的，卡扣上下有松动；钢板上的开孔过大，为了让龙船能放进开孔里面，左右留了一定的余量。这两个相乘的后果就是：龙船上下左右都松动！这坑爹啊不是！？ 所以要解决平衡杆晃动，首先要将龙船固定住。我使用了热熔胶(没找到502)，将钢板背面的龙船上下固定，使龙船不再松动。后来安上键帽之后，空格和shift等大键真的不再摇晃了。(润滑看倒数第三段) 接下来是将原本硬得要死的线材给换成软线。原本的线材硬得能竖起来……换成软线方便移动，也容易收拾。替换线材是雷柏V2X的镀金USB线。USB插头镀金俨然成为了一种风气，一款新出的键鼠的USB不镀个金都不好意思出来见人。我要说的是：USB外铁壳镀金作用不大，外铁壳只是用来接地用，镀金最多只能防锈，更多的是增加B格。但是小厂做的USB镀金层厚度太薄，容易生锈容易磨损，还不如镀铬，几年下来还能闪闪亮。但是触点的话一定要镀金，镀金层厚度越大越好，因为这是传输数据的，一旦氧化就可能断线。镀金层越厚成本越高，例如3U的水晶头才2毛钱，60U的要2块5.我宁愿将USB外壳镀的这点金全放在触点上。 扯得远了，说回这条线。这线是5Pin接口，和某技某蛇一样通用的线，USB的四条定义线+外层屏蔽网的线，只是接口定义不一样。外层屏蔽线在键盘主板上一般与地线相连；更好一点的通过RC电路接地；或者不接，靠电脑端主板单向接地。USB线可以没有磁环，但是千万不能没有屏蔽网，不然一个电话的干扰就会让键盘失灵。靠颜色来辨别线的定义是不行的，需要用万用表来测试线序。这条线的定义是黄白红绿黑(D+/D-/VCC/GND/屏蔽线)，键盘接口定义是VCC/D-/D+/GND/屏蔽线，调整一下线序就OK了，换线搞定。 好，再加一条线将钢板接地防静电及电磁干扰，很多键盘都没有这条线，真是省到家了。直接焊在地线和屏蔽线中间，刮去钢板表面的漆用螺丝固定。 我将空格换成白轴，左shift换成黑轴弹簧，加强大键回弹。左shift不知何故手感非常不给力，总是一副卡键的感觉。但是拆下来替换，每个零件都是好的。只能归咎于2.5X钢丝和R1键帽的缘故，换了多种键帽都无解！ 到焊轴了，如果不加夹具直接焊接的话，轴底部和电路板之间会有1mm的缝隙。之前在村长的帖子里面看到用超大夹子夹住键盘，于是我拿出了我找到的最大的夹子——晾被子的大铁夹夹住电路板和钢板。仅仅是被夹住的轴不会晃动，近在隔壁的轴都会有松动，一点都不能偷懒啊。从四周往中间靠拢，边焊边移动夹子，最后R3的几个会不会晃动就要看前面焊接时压得都不够紧了。不知道工厂是怎么做的呢？ 我觉得焊接一定要有一把好烙铁和好焊锡。才焊了一把键盘，超市买的10块钱电烙铁头就已经废了，便宜莫贪啊。焊锡也别买便宜的，含铅焊锡我也不推荐。焊接铅变成气体被吸入肺部，通过接触焊锡皮肤吸收，没洗干净的手拿食物被吃进体内，而且铅很难很难被排出体外，会在体内一直积累，到时候一身病痛，智力受损想治都没法治。最严重的是还会影响下一代，这太可怕了！还是有多远离多远吧。无铅焊锡一般用的是锡铜，熔点较高，在纸上划会有黄色痕迹。更高级的是锡银铜，熔点较锡铜低一点。银含量从0.3%到5%不等，精密仪器和高级音响设备使用的就是含银量3%以上的焊锡。含银焊锡能降低30%以上电阻率，明显改善音质，例如耳机插头用的就是含银焊锡。我这次购买的是音响发烧友比较推荐的千住3%锡银铜焊锡，熔点217℃，属于熔点比较低的，一般30W烙铁也不会有问题。(注意：WBT那款178℃的含银焊锡是含铅的！欧美禁止使用的含铅焊锡，国人傻乎乎去买！)焊接的时候才知道这焊锡贵是有道理的啊！即使不用助焊剂(自带2%)，焊点也是圆润光滑。流动性好，自动流满整个焊盘，一焊就好。即使是焊盘掉了的Ctrl键，焊锡也能流进铜孔从里面固定住，而且还没有难闻的气味，焊接时间大大缩短，这是我焊接最爽的一次。 安装过程不表，说回操蛋的平衡杆。平衡杆一定要有润滑脂，不然声音大之余还会有晃动。工厂用的润滑脂难找，能用什么代替呢？黄油不行，太干，D39太稀，食用油会腐蚀塑料还会惹老鼠，找来找去找到了这种：中性笔密封油酯。据说是硅油，能用在塑料管里说明不会腐蚀塑料，效果有待验证。在龙船和豆豆都挤一点，5个大键大概要用3~4枝笔芯。经过调整，大键晃动小了声音也减轻了许多～ 献上键盘照，最爱原厂灰白键帽+NERV。原厂加厚键帽非常不适合平衡杆使用，平衡杆的凸出会碰到键帽导致卡键和按不到底，得动刀削薄键帽内壁。 某品牌已经消失转向代工，双层玻纤板是其特点，我不会再上第三次当了。这里不点名以免说我品牌黑。
|
