一. 前言
在评测开始之前，先引用一段A大的原话：“nano75设计的本意是在外形上避免同类产品的竞争，并在实现104键盘完整功能的前提下将键盘小型化，nano75或许能满足部分网友的特殊爱好，但他终究不是一款大众化的产品，从他的外形来看，就注定了他是一款独立特行的个性化定位产品。当然，个性的外表下面，其实也隐藏着强大的实力，nano75将集成目前最新的无线功能，在上市的时候，还将融入最新的全键盘无冲突工艺，而她最具特色的一个卖点，将保留到上市的前一天才会透露。”
如果你接触外设有段时间了，那你一定知道A大和Nano75。在将近两年的等待后，于前段时间终于发布了。之前有组织过过团购PLUM 96键盘，所以跟A大也算认识，其实我本人是一直不太关注Mini键盘的，因为我习惯了数字在小键盘区输入。不过在我发布CM TK双色键盘以后，在一次与A大聊天的时候聊到那cherry轴体可变色背光方案，那时候是第一次得知Nano75的隐藏杀招是2+1色可变色背光还有全键盘可编程。顿时有了欲望阿～从那以后才开始关注这把键盘。
从年前有公测消息开始就报名，在年后的3月初终于拿到了。慢慢试用的过程中也在慢慢摸索，也经历了几次Flash更新。毕竟第一次接触Mini键盘而且3个模式和全键盘可自定义编程也是需要自己慢慢摸索的。此文也是一点一点的用这把键盘在写，很多功能用文字去写真的很难理解，我只能说，我尽力写您将就看。
这边要特别说明一下，拿到手后因为Nano75的可变背光的原理跟我原来改的TK和Trigger是一样的，手头的定制LED还有多，所以第一时间就先改了灯（谁让我是无灯不欢呢）。原来的Nano75是红绿黄三色背光，我已经给换成了蓝绿冰蓝了。而且之前没换灯之前的照片也忘拍了额。所以下文评测及视频是直接以我已经改过背光之后的Nano75为主角的。如果你发觉我这把颜色比你的漂亮，不是A大偏袒我，而是自己动手丰衣足食的啦。
再来说说为什么叫诚意之作，因为小小75个按键所能够做到的远比一般的104或者108来的多，而且设计上有很多比较创新的地方。看得出来，设计的时候的确是很用心，虽然A大自己也说那只是小众产品，但是并没有因为小众就妥协。你如果了解一些A大的产品，再看到这把Nano75的时候，你一定会或多或少的感觉到。
实话说，这篇评测文是我玩外设以来写的时间最长最累的一篇，原因主要还是功能实在是太多太复杂。能用心看完的我想真的不多，不过如果你能看完，除了会对Nano75有个全面的了解外总是会有不少收获的。
接着才是本文正文 两年磨一剑-----A大诚意奉献 Nano75(工程版)拆解评测
这次的评测个人采用自己全新的风格希望效果能够更好～点击小图可以查看大图
WARNING
LZ对本帖所发文字及图片享有著作权，未经LZ同意不得用于任何商业用途。
本文中观点纯为个人感受，仅供参考。欢迎转载但请标明出处。
二. 外包装及附件

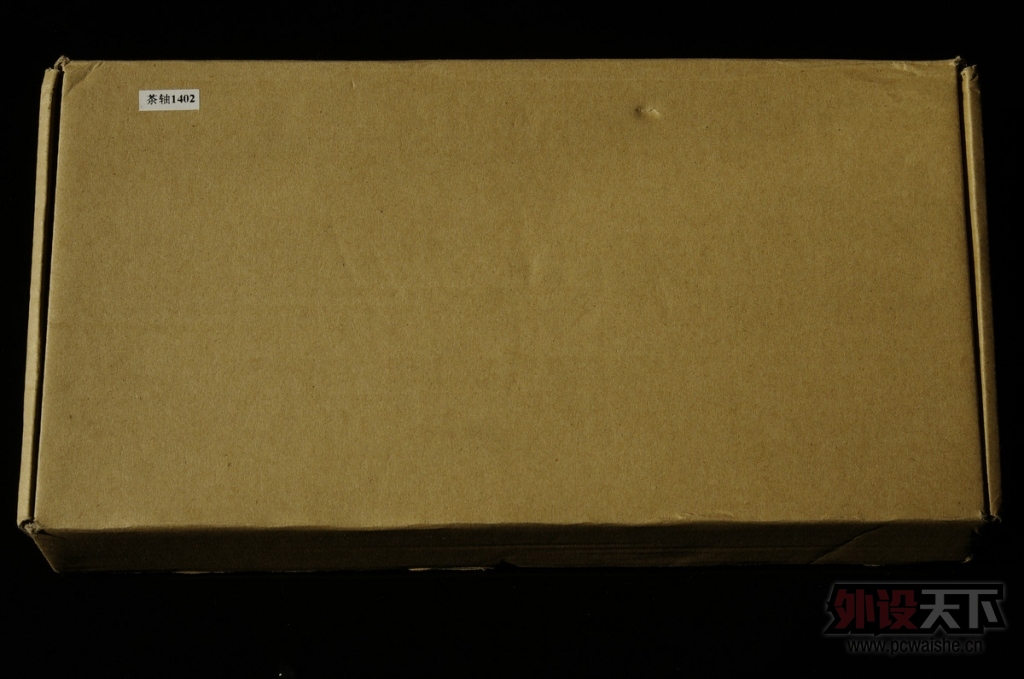

先来看看外包装
为啥我一点也不意外呢，因为之前入的PLUM96也是素纸盒包装，但是至少印了商标和型号
或许是工程版的关系，之后成品量产的话应该会有改变。

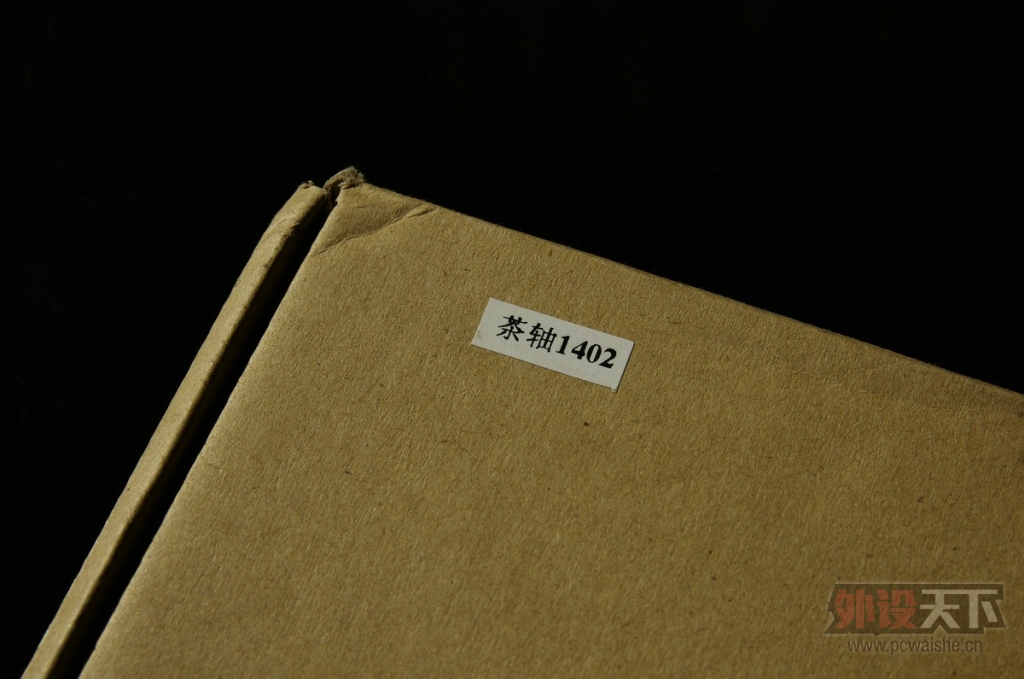

外包装标贴
全盒就这么一个标
在现在轴体这么紧缺的情况下还有茶轴版应该也算业界良心了吧
1402 应该是初始版本是2014年2月的

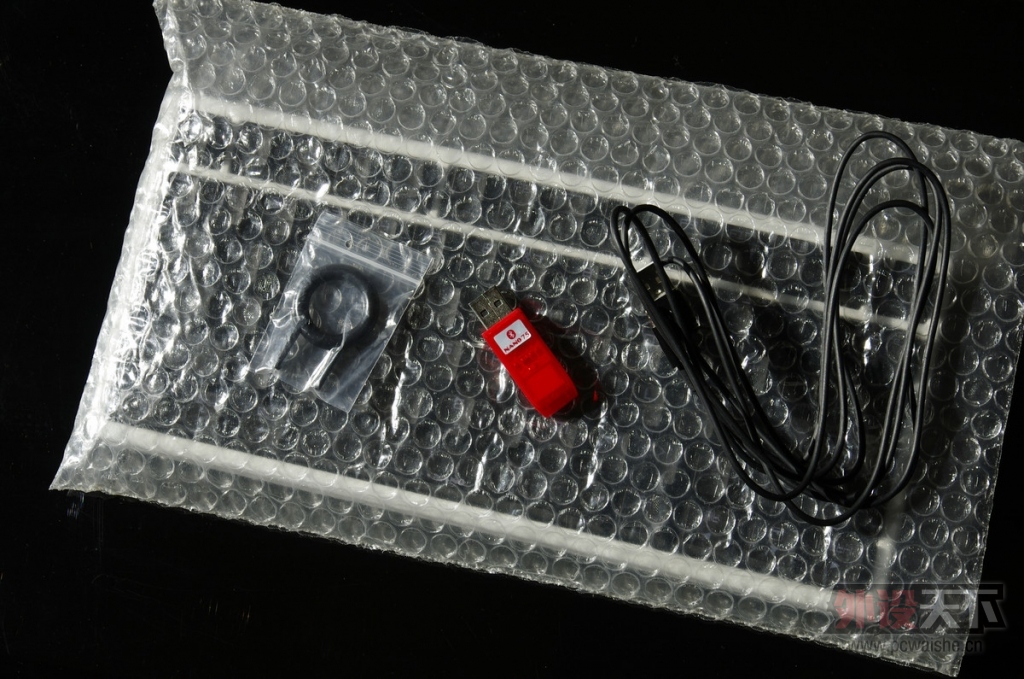

开箱及全家福
全部的附件都在这了
一条数据线 一个蓝牙接收器 一个屌丝拔键器 个气泡袋包着的Nano75键盘 几个防震泡沫

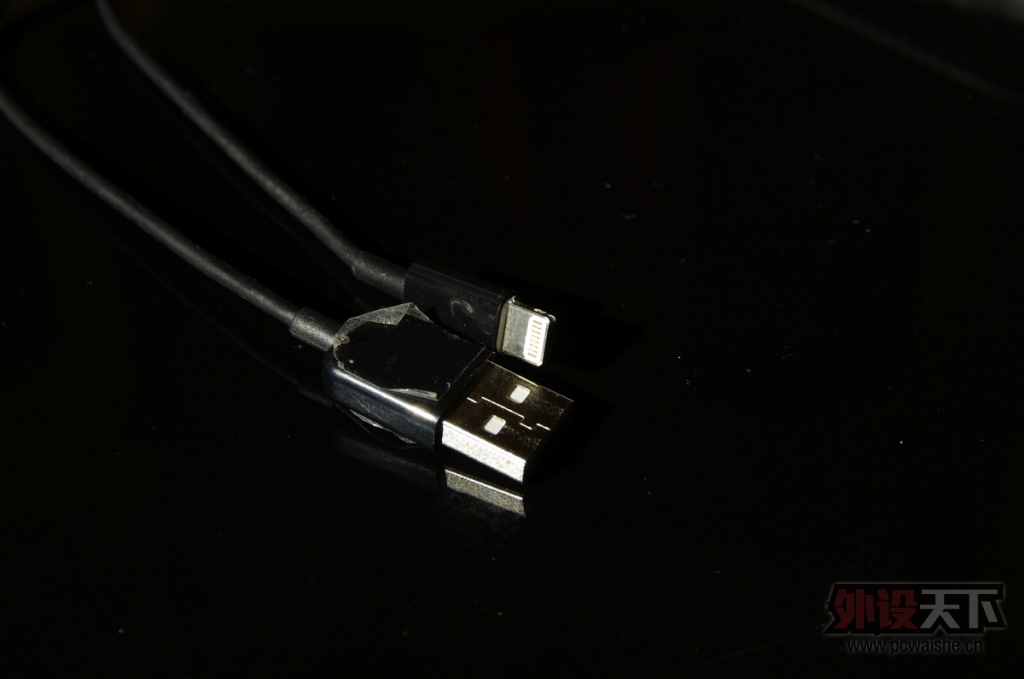

键盘电源线
这数据线比较特殊，在大环境下都是双头镀金和加粗线材的时候反其道而行之才用了很轻便很细的线材应该是考虑到这键盘绝大部分的用户是考虑到便携，所以整体的重量优先考虑。
第一次看到这个插头的时候，我惊呼了那不是肾5手机的那什么特殊设计的数据线嘛。
这插头有什么优势呢，因为这个接口是正反双面的，也就是你插入键盘的时候是完全不用考虑正反方向问题也绝对不会插错的。这也算是很用心的一个改良设计。
据说测试群里有人试过，跟肾5的数据线不通用，应该只是插头的样子一样。

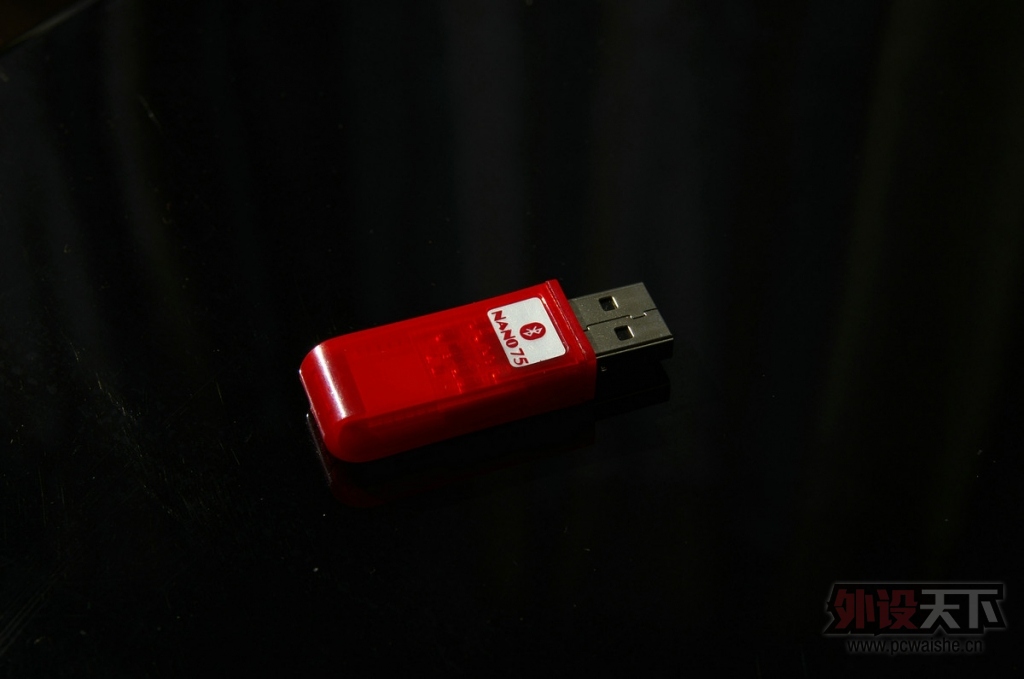

蓝牙接收器
红色半透明外壳 一个Nano75+蓝牙的标。
里面有个小指示灯，键盘未连接-闪烁 键盘连接成功-常亮
测试过接收距离在3米内是基本没什么问题的，再远看不清屏幕了也就没有实际意义了
Nano75的键盘 接收器不是Nano尺寸的。希望正式版能够才用罗技那种超小的Nano接收器。
全部配件介绍完毕，下面就是就是套着防震气泡袋的键盘主体了
三. 主体

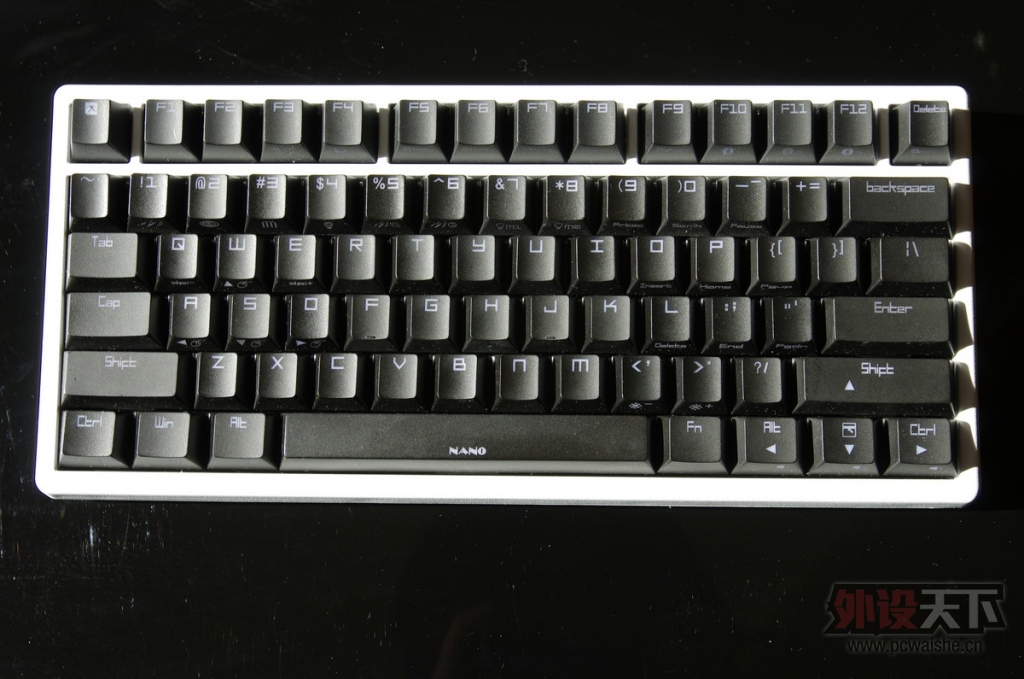

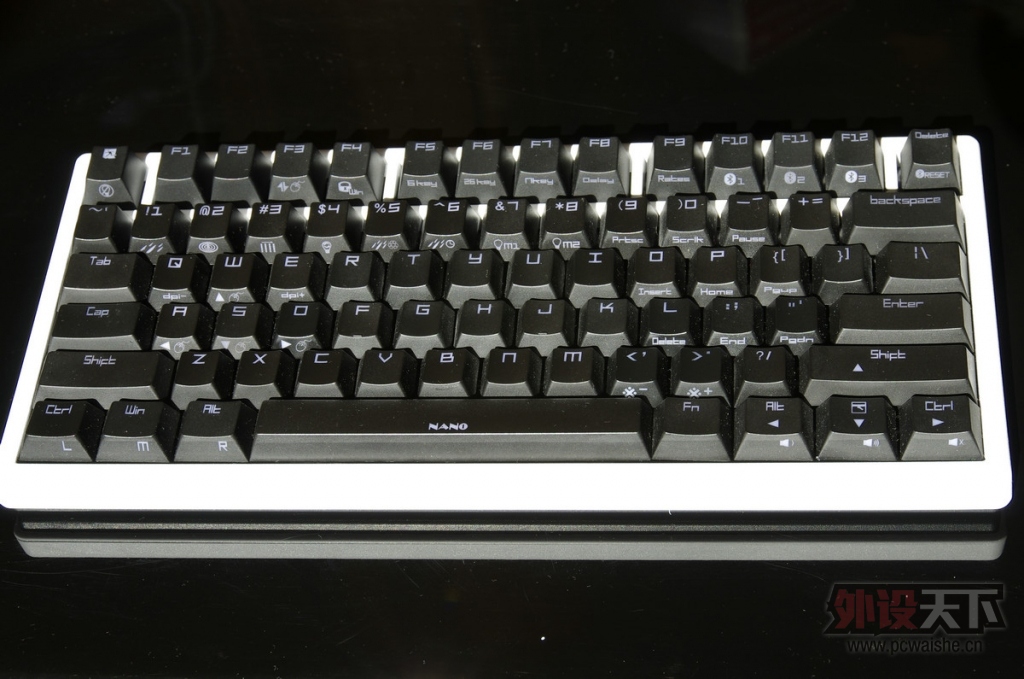

键盘正面

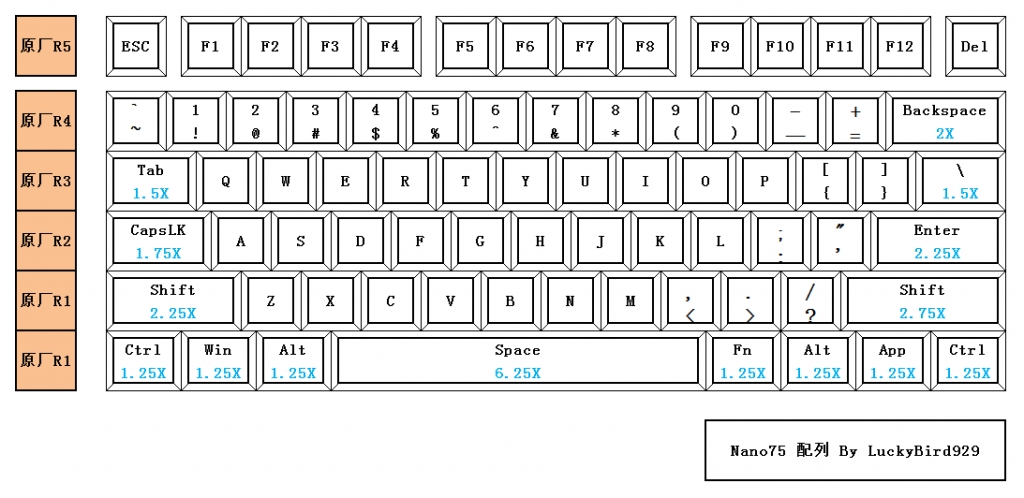

采用75键，主键盘区标准US配列布局， 缩短F区与主键区距离以及间距，增加一个Del键。
7个1.25倍功能键+6.25的R1区，不用担心配不到合适的键帽了。
支持蓝牙3.0。
键帽应该是A大自己的原厂高度 R1-R5人体工学键帽。刻字据A大说是重新设计的字体。
关于配列，个人的看法都不同，所以各位看官还是自己琢磨优劣吧！
对我自己来说，编辑区基本只用Del，其他的ins、Home、PgUp和PgDn很少用，但是小键盘数字键因为工作关系用的很多。
所以这个配列对我来说，基本个标准US配列一样 只是缩小了F区距离及间距，所以只要编程把数字键定义到右手区，还是比较容易适应的。
背面
茶轴是白色上盖，黑色底壳。
背面可见键线分离三向出线口。
上盖上沿是有弧度的，材质应该是ABS。
其实觉得这个模具的样式设计和款式，应该是跟96是差不多的，当然键位是不同的。

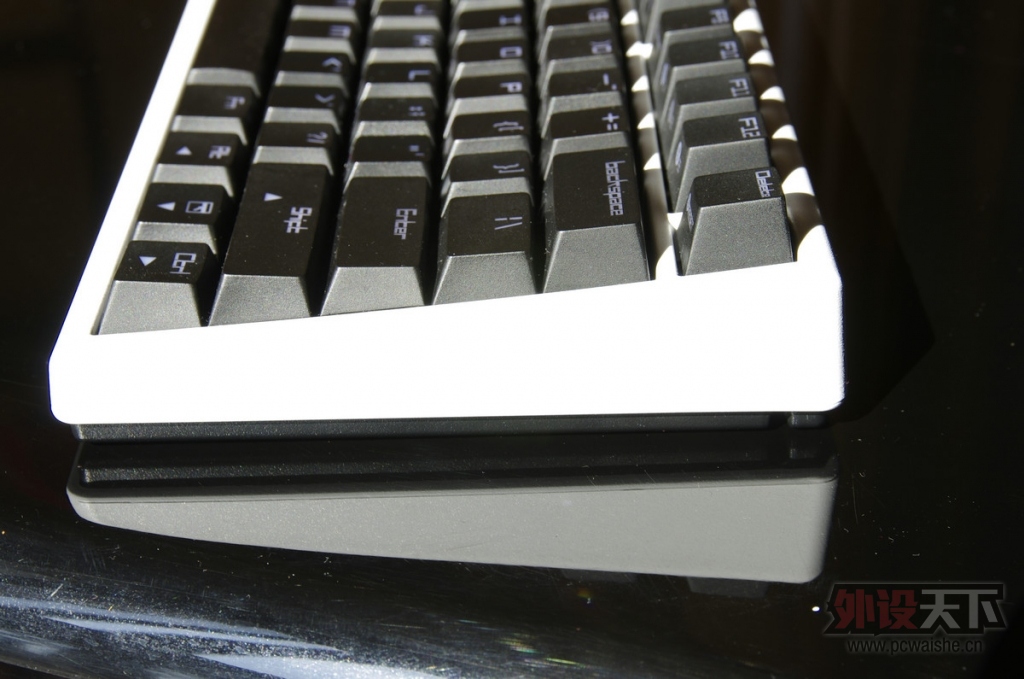

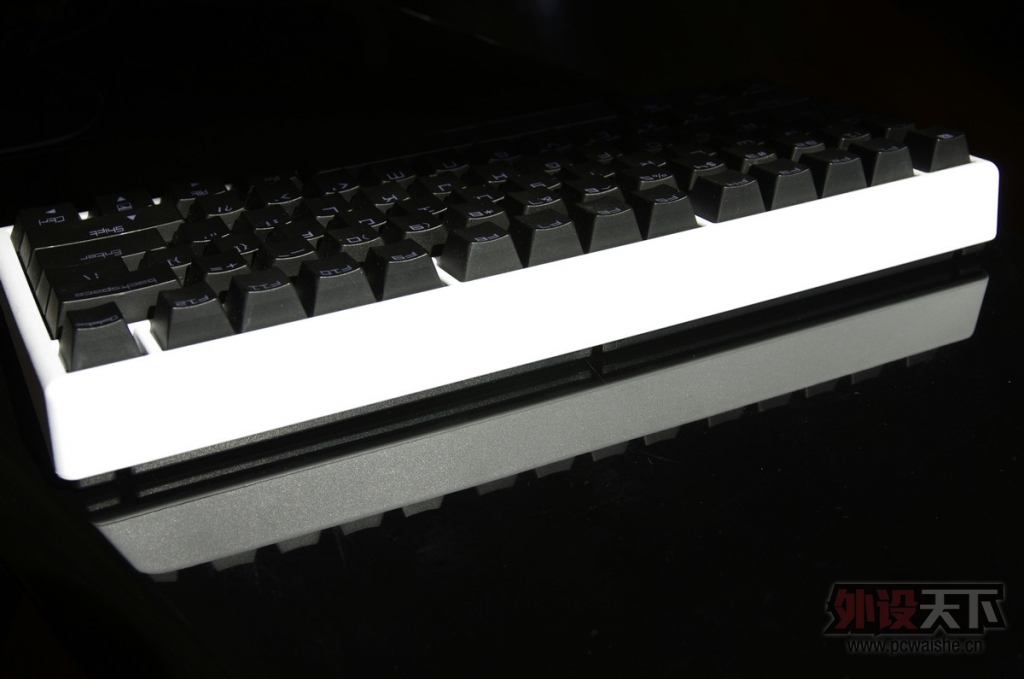

侧面
可以看到还有一个分离线出线口
因为才用原厂高度键帽，所以整体的高度还是比较低的，就算不用手托双手也能够很好的适应。

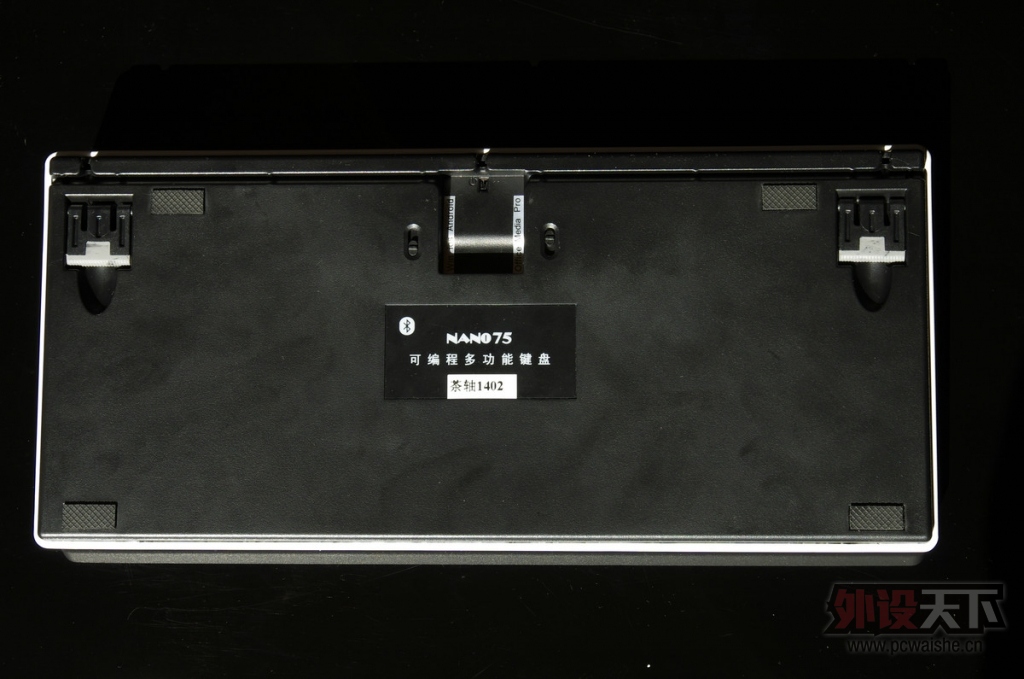

底面
四角四个防滑胶贴，防滑性能只能说尚可。
中间是铭牌 不过可能由于最后贴牌的品牌仍不确定，所以只有一个蓝牙标和Nano 75可编程多功能键盘 在铭牌上还有个茶轴1402的小贴纸。
可调高度脚架
脚架前部还有个椭圆形的凹陷是用来让手指更方便的拨开脚架
脚架高度适中，前部带有橡胶防滑胶贴。
这脚架看模具应该是跟96是一样的。实话说真是吐槽无力。左边这个还好，右边这个明显很松动，不论是收起还是撑开只要没放在桌上就会有点松动。打开关闭的阻尼有点不够，打开后在桌面上向前推键盘两边脚架很容易就会掉进去。
出线口
五向出线口应该是有针对这键盘的线材做过特别调整。比一般键盘的凹槽要细一些，有几处用来固定的点。整体效果还是可以，线材可以卡牢又不卡的太死以至于伤到线材。
USB线材插座
键线分离设计的键盘基本都在这个位置，但是这独特的接口设计挺方便的。插的时候不用特别再看一下，基本可以盲操作。
只是据说之前有不少国外的肾5手机用户抱怨这个插头的耐用性不行，插头的铜皮容易磨损磨穿，但是键盘毕竟不像手机插拔这么频繁，应该可以用很久就算插头磨坏换条线也很方便。
无线模式电源开关
有电源符号的一端是电源打开。
在电源打开的情况下拔掉USB自动切换为蓝牙连接。

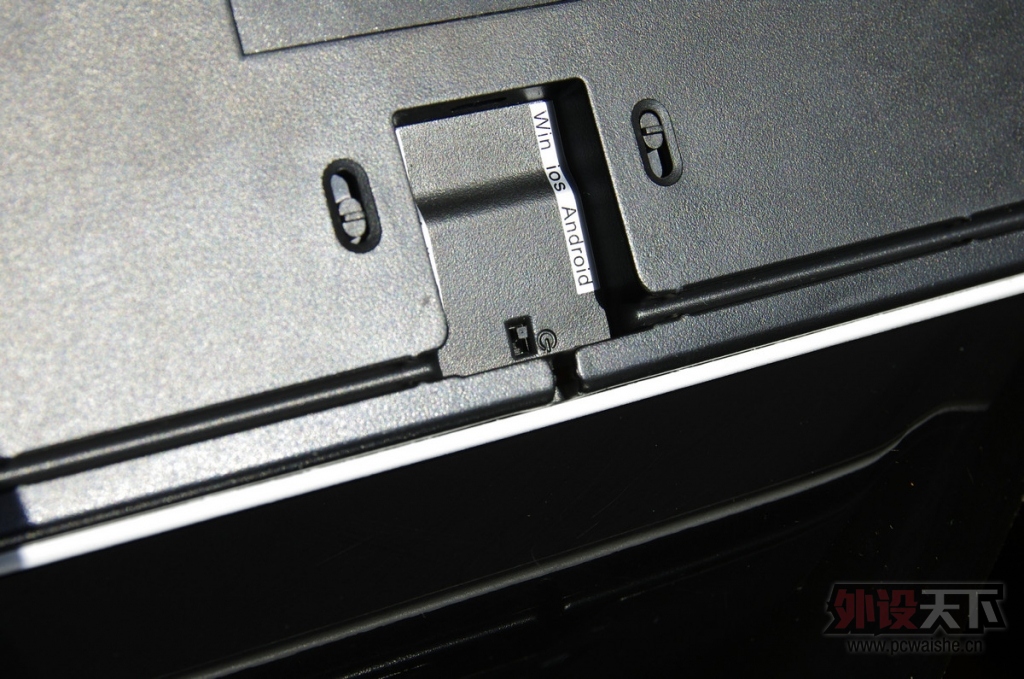

拨码开关
在接口的左右各有一个三位拨码开关
很人性的在边上贴了2条贴纸的挡位说明
分别是模式开关Office Midea Pro和系统开关Win Ios Android
具体的功能由于需要配合按键说明且功能比较多和复杂 所以请参阅下文的功能键章节
键帽
全键盘采用人体工学原厂R1-R5高度的键帽
ABS镀层材质激光刻过UV。
键帽表面镀层还是比较细腻的 触感细腻
功能键比较多，所以很多按键都是正刻+侧刻的方式来表达功能
键帽的手指接触面比一般的键帽少了一些弧度多了一些棱角，这是A大的模具所特有的。至于优劣不太好说，个人来说还是更加倾向于圆滑一些。
A大承诺量产上市的时候,键帽模具将会换成全新的。
键帽注塑点
R4、R3、R2和R1的1X键帽注塑点都在键帽背部，背光打开的时候略有漏光
R5高度的1倍按键和R1高度的1.25倍键帽的注塑点是在键帽底部下沿

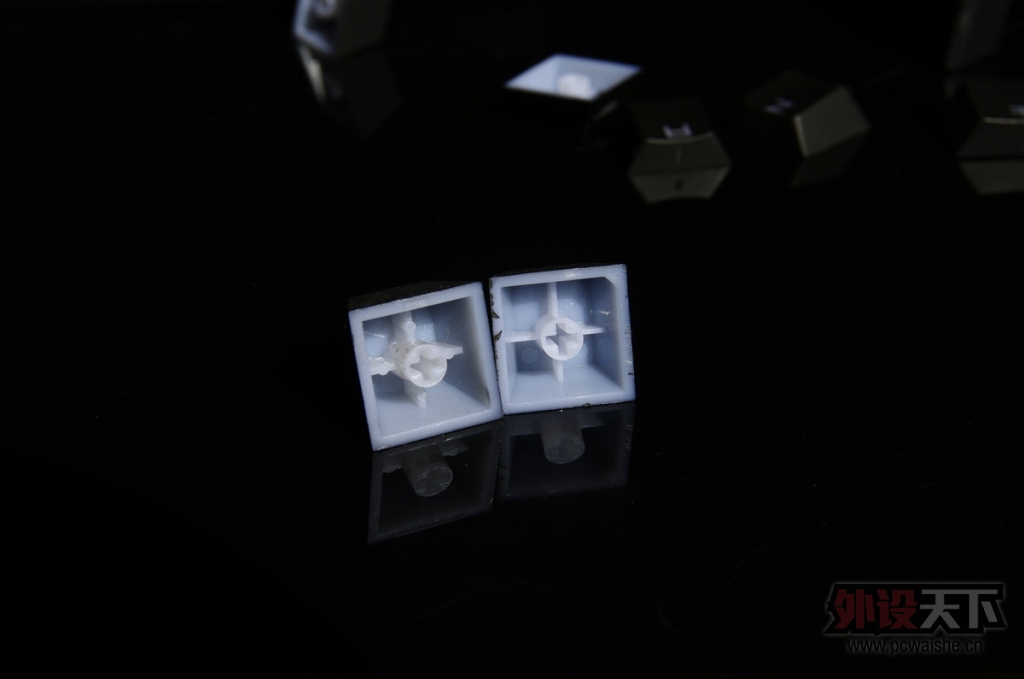

键帽底部
全部是加厚的键帽。
注塑是在键帽下沿底部的话，工艺控制的还是不错的。
菊花四向加强筋，牢固度是不容置疑的。
不过菊花横向的间隙略微有点大，不带平衡杆的超过1倍的键帽左右会有点倾斜晃动。
这套模具的菊花一直就这个样子，我想只有等A大那套神秘的二色模具投产后才能解决了。

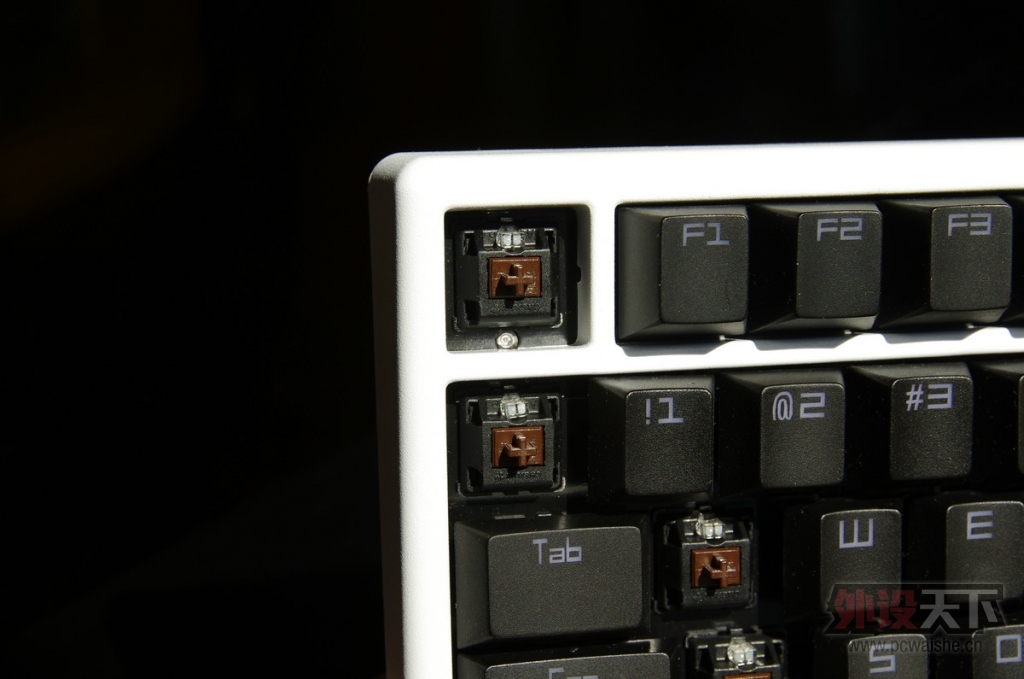

大键位部分
Cherry MX 茶轴 手感及耐用性的保证。
黑色喷漆的铝板 看来是真的为便携性做了特别优化了。没有这么小的称，没法确切的说到底多重，不过那在手里最多只有一般钢板104键盘的一半重量。
大键位全键盘采用平衡杆设计，这平衡杆据说是经过了A大特殊的调校。几乎没有间隙（自由行程）。手感上算不错的。
平衡杆出厂是一点润滑脂没有的，不过因为没有间隙的原因几乎没什么钢丝音。下图这是我自己改灯完了之后装键帽的时候顺手给加的润滑脂。
就是这平衡杆，要拆装的话会比一般的平衡杆要困难一些。因为一方面龙舟卡平衡杆的地方特别紧而且由于间隙小，平衡杆又相对比较粗，不是很好拆。
LED原来用的就是一般F3无边双色LED。我这是已经换了自己之前定制的2*3*4蓝绿双色了。
指示灯部分
未设置常规老三样的Num、Caps及Scroll指示灯。但是其实仔细看还是有2个指示灯的。
在ESC下部有一个红色指示灯是用来显示设置状态以及充电状态的
充电-常亮 充满-熄灭 低电量-闪烁
状态灯闪烁次数指示响应挡位。
在Del下部有一个蓝色指示灯是用来显示蓝牙状态的
蓝牙连接中-闪烁 蓝牙连接成功-熄灭 蓝牙断开连接-闪烁10分钟后熄灭进入省电模式
外观及硬件部分基本就说到这里，下面要详细说说Nano75强大的软件功能和背光
四. 功能、驱动、背光

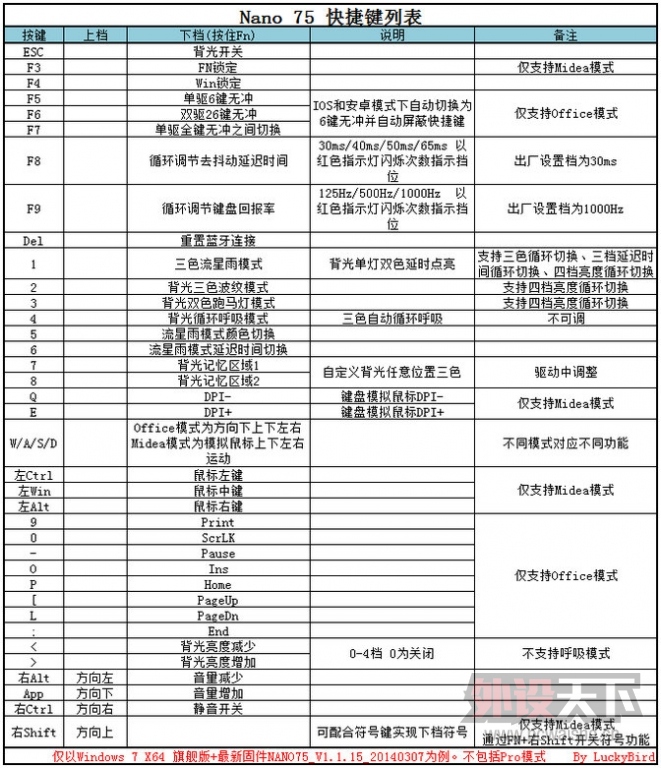

先来看看所有功能键的列表（因Pro模式可以全部自定义，所以此表不包括Pro模式）
以下仅以Windows 7 X64 旗舰版+最新固件NANO75_V1.1.15_20140307为例。
同时按住ESC、DEL、左Ctrl、右Ctrl这4个按键5秒，键盘恢复初始默认。同时Pro模式会被清零。
背后的两个三位拨码开关
系统开关Win Ios Android这个很好理解，由于有无线蓝牙的支持，可以用在手机平板等各种支持蓝牙的无线设备上。所以针对不同的操作系统进行切换选择。
本人屌丝，木有IOS和MAC的设备，所以无法测试IOS挡。安卓和Win用下来是Ok的，没什么兼容性问题很方便。
模式开关Office Midea Pro。三个挡位三种模式
在Office模式下 按住FN后，按键会切换成87键的编辑区功能,详见下图黄色部分

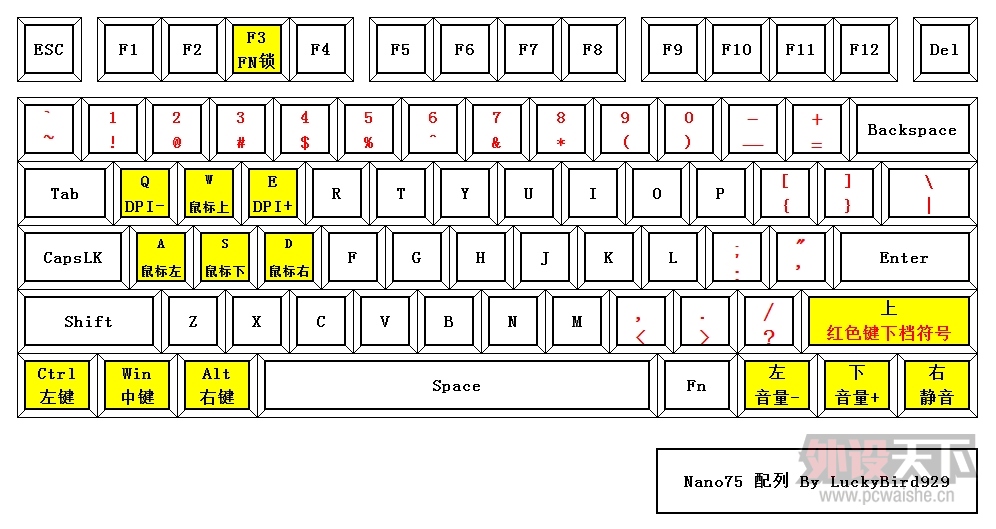

在Midea模式下，主要是鼠标及上下左右的功能，详见下图
右Shift及App及右Alt及右Ctrl 直接输出上下左右键。
右Shift+任意标点键（下图红字部分）时实现下档标点符号的功能。FN+右Shift可以开关此功能。
右Alt音量- 右App音量+ 右Ctrl静音开关
FN+F3 是FN锁定功能，切换FN长按与否。
WASD可以切换鼠标上下左右
左侧的Ctrl Win Alt分别可以切换鼠标的左中右键
QE键分别是鼠标DPI的-和+
在Pro模式下
所有按键的上档和下档都是可以单独设置的。可以自定义任意按钮的上下档功能。
驱动中上档指的是按键一般情况下的功能，下档指的是按住FN后再按按键的功能。
驱动程序现在已经更新到v1.059版，所有的按键设置和背光设置以及软件更新都在一个程序中，个人觉得做的还是不错的。绝大部分按键自定义的功能看看就懂无需说明书。
驱动部分

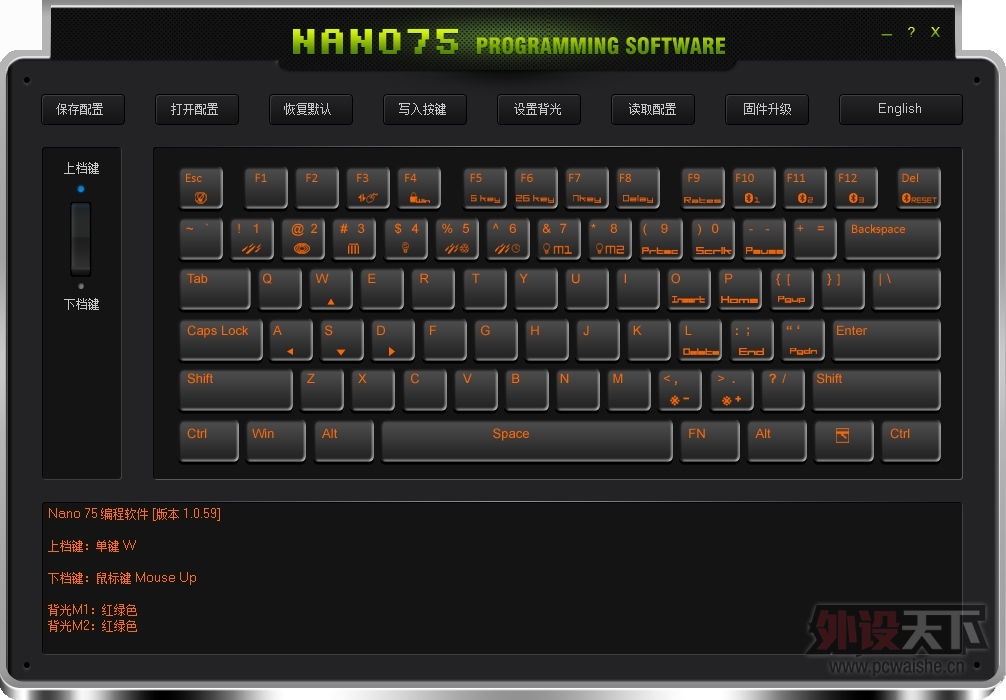

驱动的主页 所有设置只是针对Pro模式也仅在Pro模式下生效，跟其他的Office和Midea模式无关。驱动部分必须采用有线连接模式，无线模式下无法使用。
鼠标停留在任意一个按键上就可以在左下看到这个按键的上档下档定义以及2个背光记忆的设定
左上角的保存配置和打开配置是让你记录下你键盘的配置并保存在电脑里或者从电脑中恢复。
左边上下档的开关是设置按键功能的时候设置在上档还是下档内。
恢复默认能让你直接把键盘恢复到初始默认值状态。
按键设置之后 别忘了要点写入按键才会刷入到键盘主控里。
支持英文界面
读取配置能够读取你已经自定义的配置

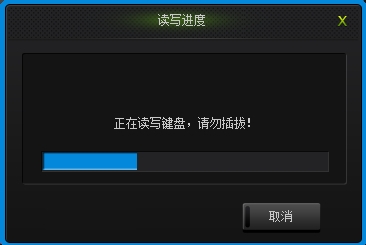

读写的时候别插拔，尽量别按键。

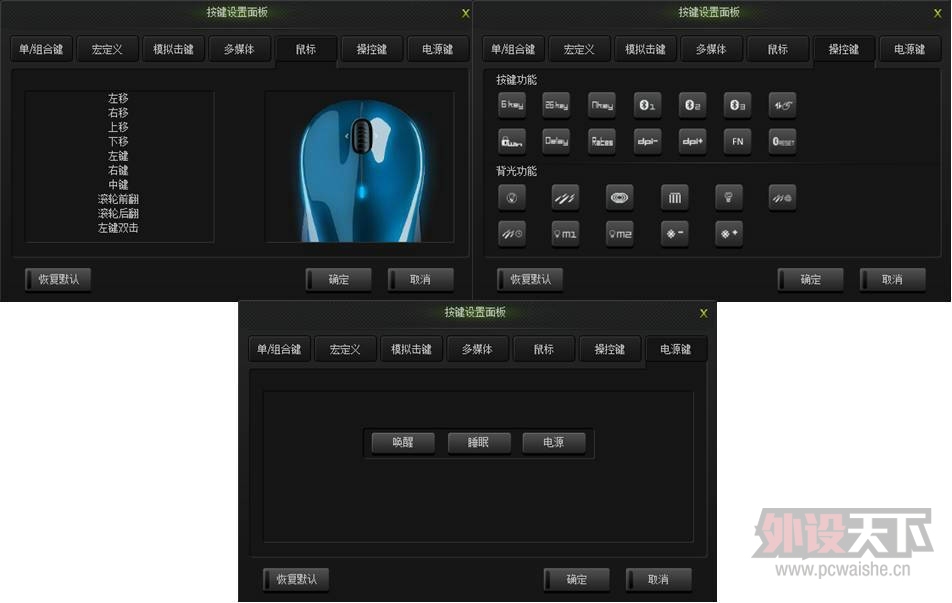

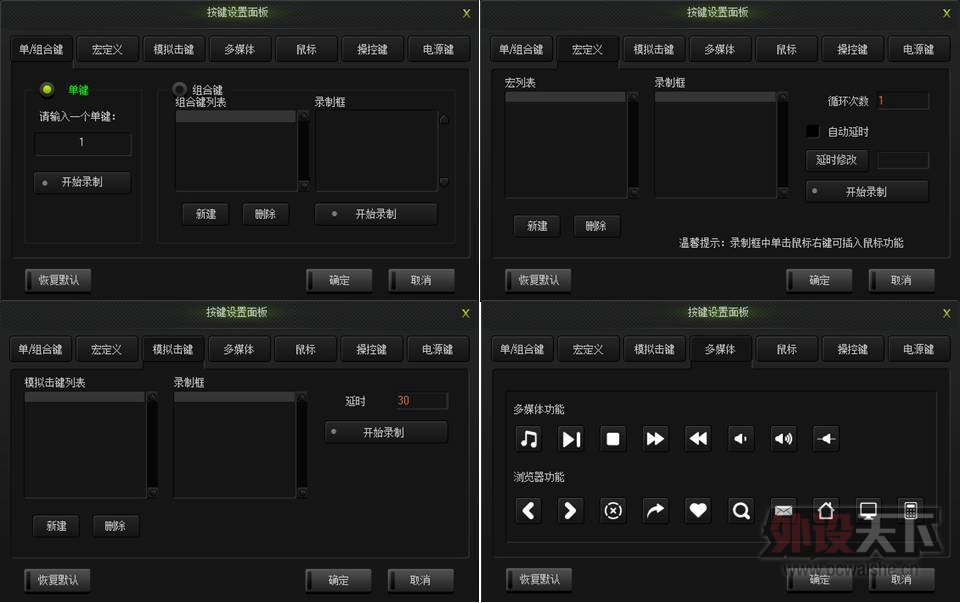

这看看每一个按键设置都能设置一些什么功能
这些功能就不一一详解了，基本上玩过带宏功能键盘鼠标的，看看就明白了。就是记得设置的时候别搞错上档和下档。所有按键定义好了以后点下写入键盘，顺便保存下配置。

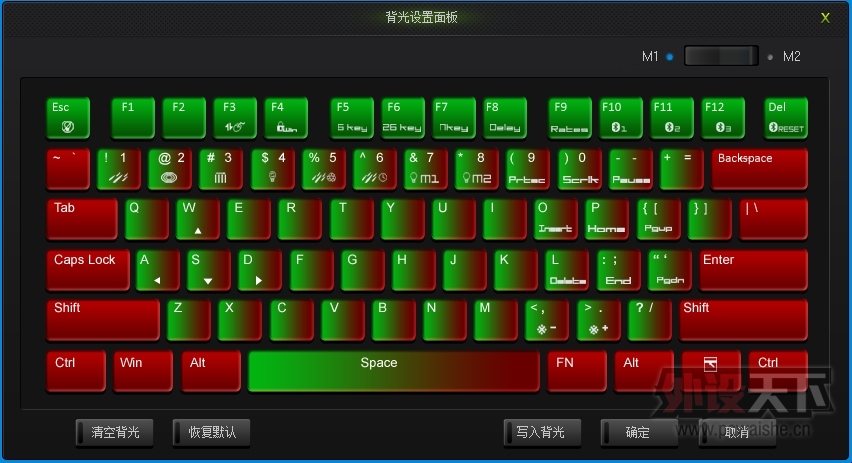

自定义背光区域的设置
右上角切换记忆模式1和2
点击任意按键循环调整三种颜色。
编辑完成后记得点击写入背光才能把这设计刷到键盘去
固件升级
点击获取固件版本能显示当前的固件版本。
点击打开能找到你要刷入的固件版本。
点击更新就会自动刷入到键盘。升级完成前千万不要断开连接。
升级完成后键盘会自动不停闪烁，然后断开连接线重启下键盘就好了。更新过程会清空之前自定义的部分，所以请事先把保存。

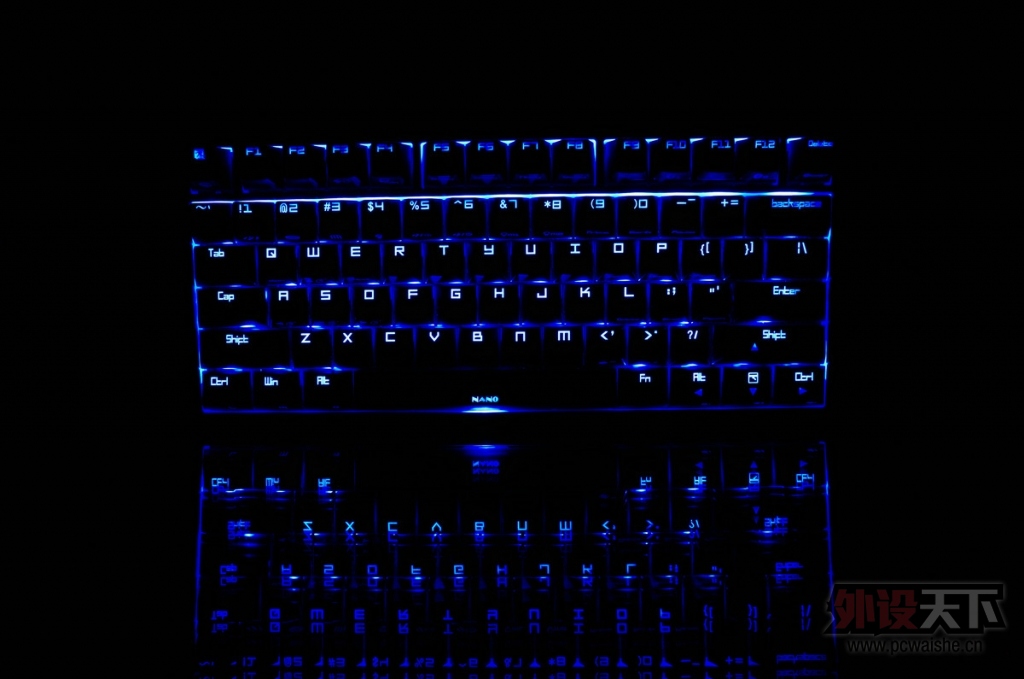

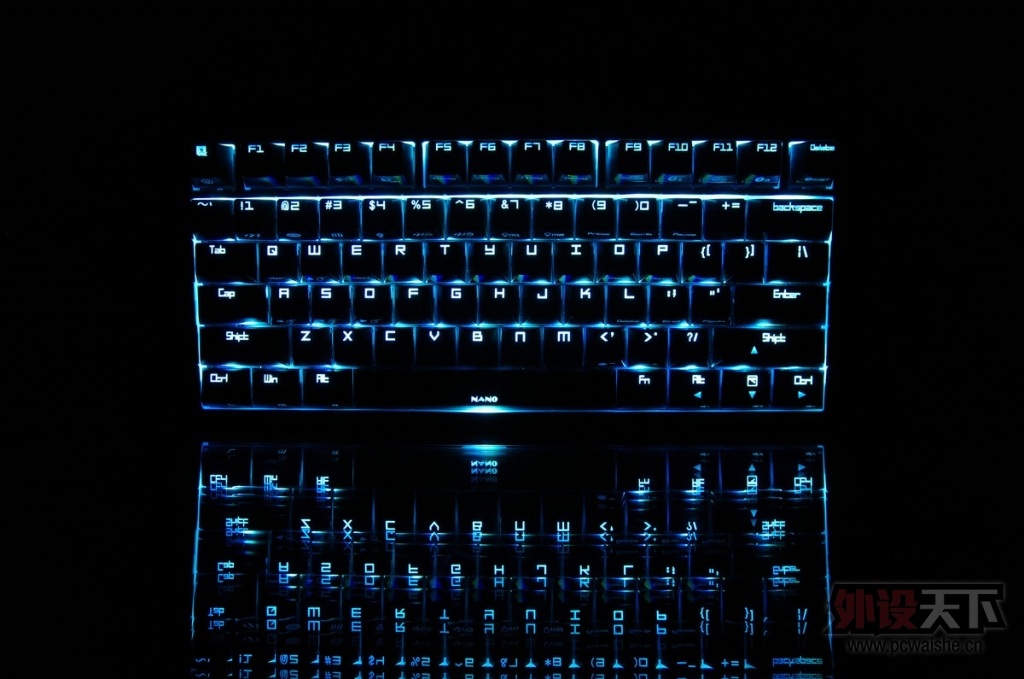

背光模式
一共有3种颜色4档亮度和4种内置模式以及2种自定义记忆模式
背光的介绍请观看文后的视频。这里只是秀点图看看而已
无线模式下，键盘30s无按键背光自动关闭，60s无按键自动休眠。
再次申明下，这背光的LED我已经更换过，原来的是红绿黄三色

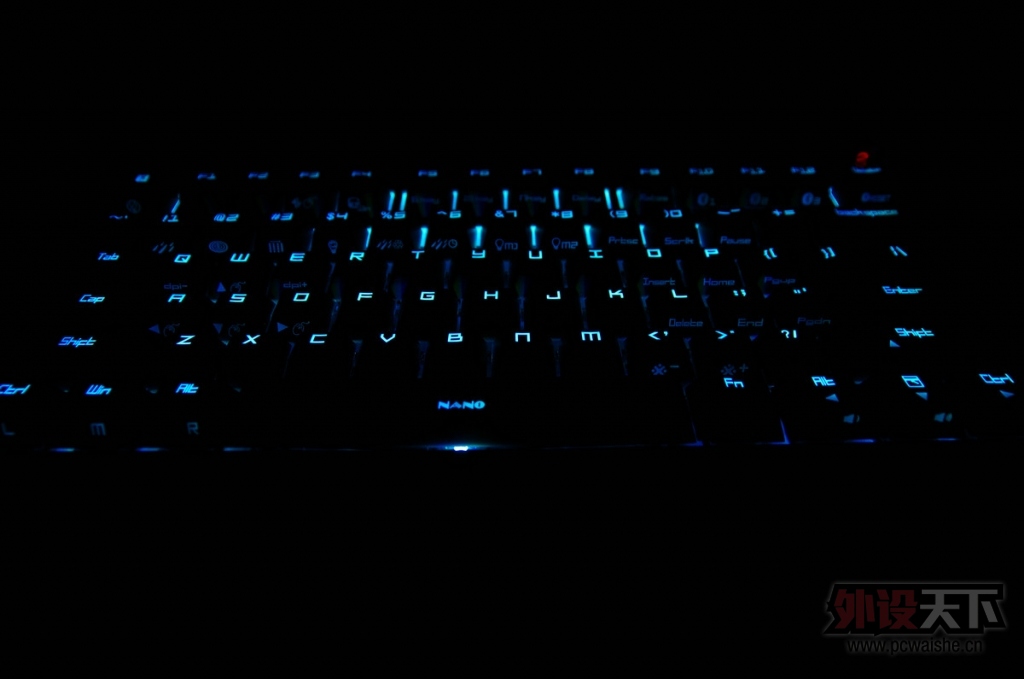

关于背光的亮度
一张图足以说明一切。灯位在上部可以把键帽下部的侧刻功能显示照的这么清晰，这还是在黑色钢板的情况下，如果我把钢板拆了喷成白色的话…….
流星雨模式/单灯双色延时点亮模式
这个模式下可以选一个常亮的颜色和亮度，在单击键盘任意按键后会延时变色，岩石也有3个挡位可选。
三色波纹模式
每按一个按键，在此按键左右两边会有一个波纹状的背光像两边扩散，每按一次变化一种颜色三色交替循环，亮度可调。
双色跑马灯模式
从左上角开始逐键逐行的点亮直到最后再自动换个颜色再从最后逐键逐行的回到ESC，可惜只有2个颜色。然后最后全键亮一次在错行的熄灭重新开始。亮度可调。
呼吸模式
每一个颜色从最暗到最亮到最暗然后换个颜色这样三色往复循环。
两种区域背光记忆直接在驱动内设置好了按响应的快捷键就行。可以任意位置任意三种颜色的其中一种。
这是我的两种记忆区，第一种全键盘三色。第二种对应我的Pro模式下的快捷键设置。
键盘主体部分就全介绍完了，下面是拆解部分
五. 拆解
我的评测，一般总是少不了拆解部分的。
外壳采用无螺丝设计，全键盘才4+1个（键线分离小板上4个+猜测主板接地一个螺丝）

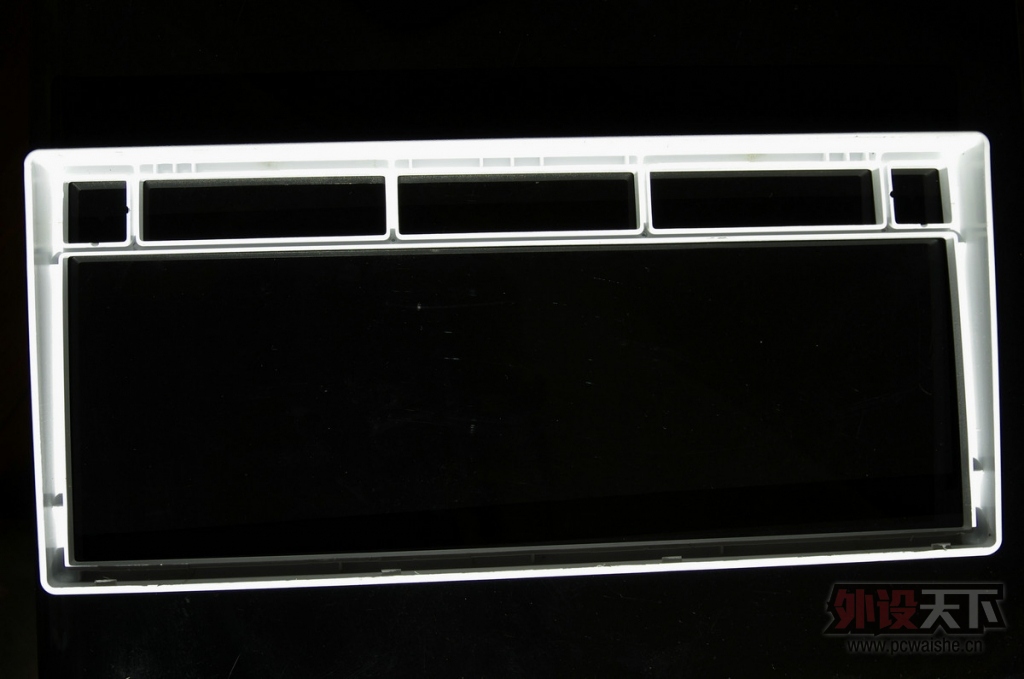

上盖
工工整整朴实无华，好像黑轴黑上盖，茶轴白上盖，红轴红上盖。
采用上盖包扣在底壳上的固定方式
无螺丝设计，一圈卡扣还是正反扣，拆起来小心点应该不难的。
是ABS材质没有镀层。

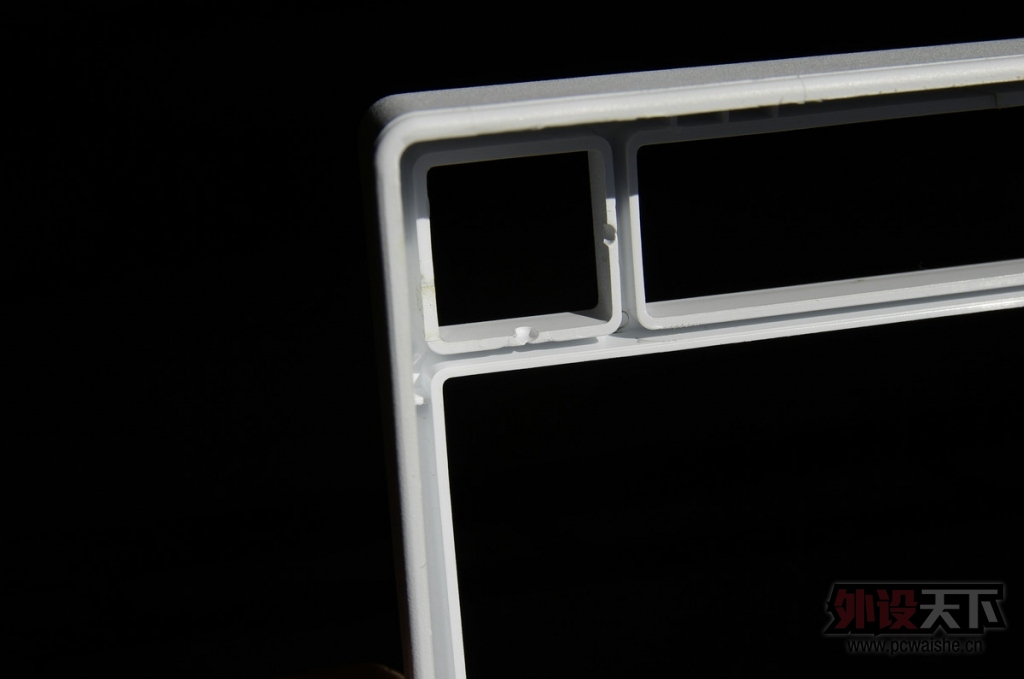

上盖局部
这位置应该是给那特殊设计的指示灯预留的
不过为啥除了靠下的一边，侧面还有个预留捏
电路与底壳支撑
这第一次拆到这里的时候，以为键帽下面隐藏着螺丝，结果找了一圈没找到
只是钢板和电路尺寸刚刚好，正好塞在底壳里面形成过盈配合。
好吧，我承认。我是抠出来的……
底壳
中间一道加强筋结构保证强度。简简单单，做工说不出什么特别好或者特别不好。
总结一句话，外壳模具中规中矩。
电池
直接用双面胶粘在底壳上的锂聚合物电池，A大说是1700mAh
充电大约5个小时左右，到底能用多久这个根据使用情况来的，真不好说。
其实内置锂电的方案我在96上就已经是这么做过，好怀念当初折腾键盘的劲头。
键线分离小板
小板也是双层电路，包括两个拨动开关在内的全部原件都是贴片的，由全键盘唯一的4颗螺丝固定在底壳上
排线采用的是薄膜软排线。
这个USB接口，反正我是第一次见。

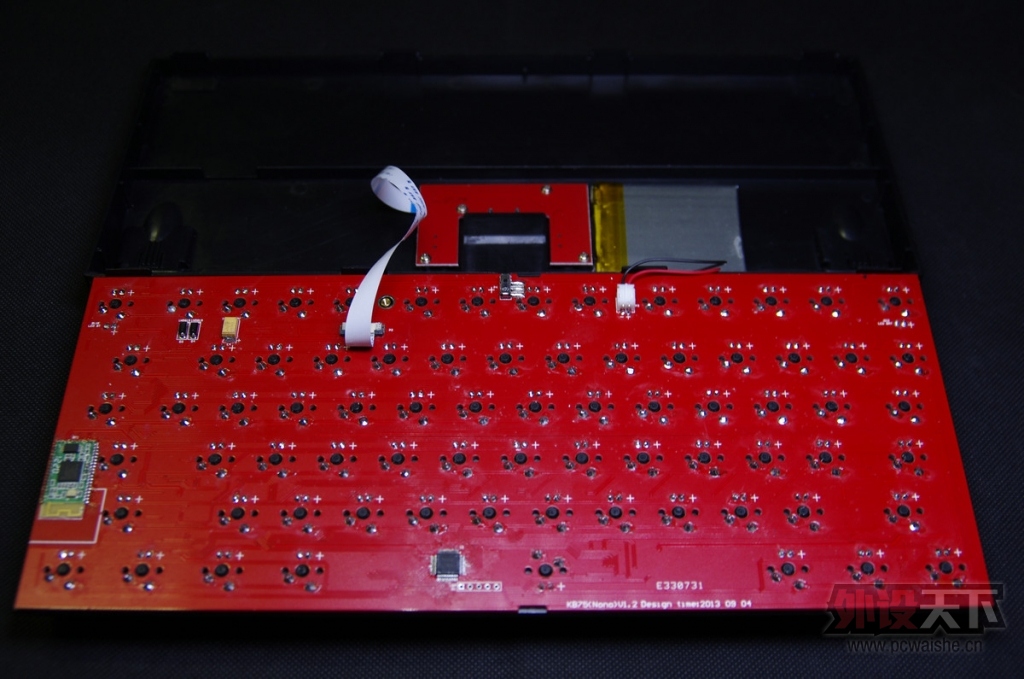

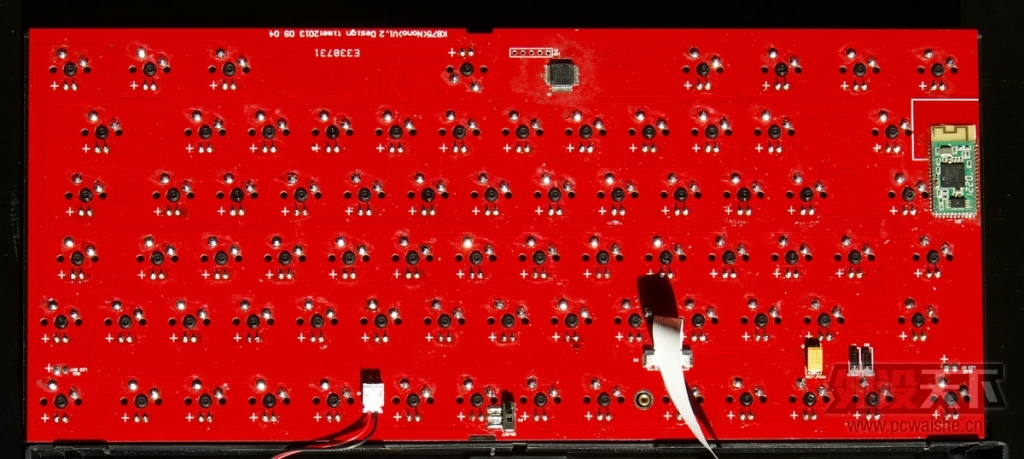

电路部分
骚红色的电路 绝大部分元器件在正面，也就是钢板与电路之间。实在是懒得再拆一次，只能作罢了。
全键盘贴片原件。可惜全是在正面的只能从缝隙里用手电看个若隐若现。
大面积覆铜网状镂空雕刻的电路。屏蔽性应该不错，
第二张图是在改灯之前拍的，可以看到焊锡亮度不错，就是原来的LED脚略有点短焊点就比较难看，应该会在正式上市的时候改进。这短脚的LED焊起来跟晶振座做的快速更换LED似的，拆的比较费劲。
电路上有个螺丝孔应该是用来给钢板接地用的，不过木有螺丝。悲剧的是我找半天也没有找到PP这么大的合适的螺丝。正式版的时候应该会配齐才对。
这贴片的接插件手机上见的比较多，拆的时候注意要先把黑色固定部分左右两边往外拉才能拔出线材，装的时候先插排线再把锁定部分推进去锁死。

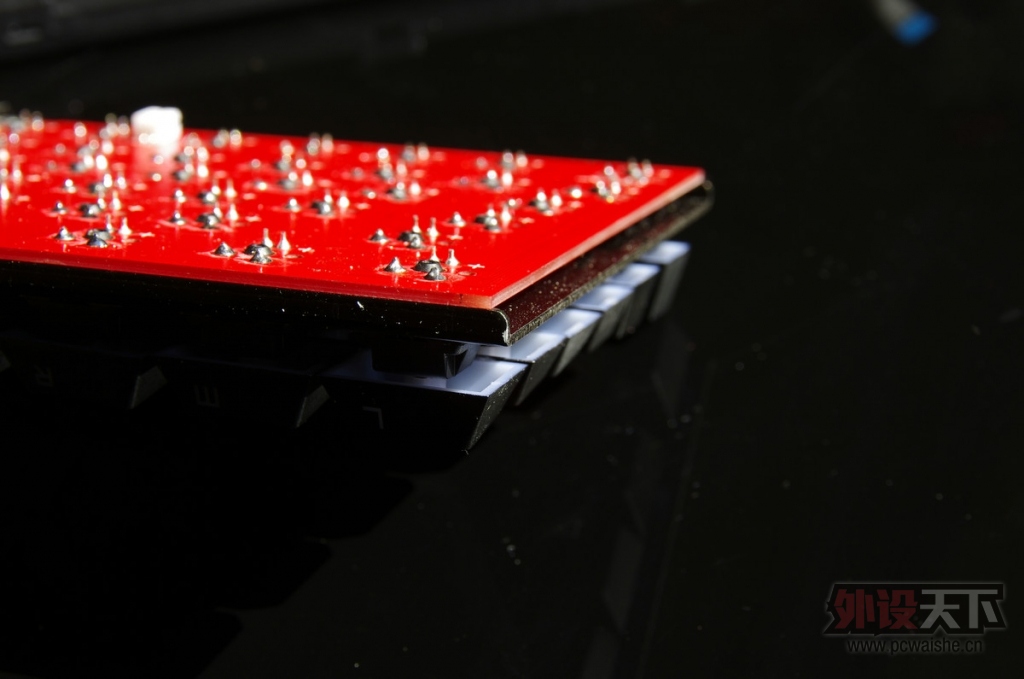

电路侧面
基板采用的应该是FR4等级的环氧树脂板，厚度在1.6mm。
刮了一点点铝板露出闪亮的银色铝材。希望正式上市版能采用白色喷漆。这样配合背光会更漂亮的。
缝隙里面能看到一些贴片原件。
电路局部

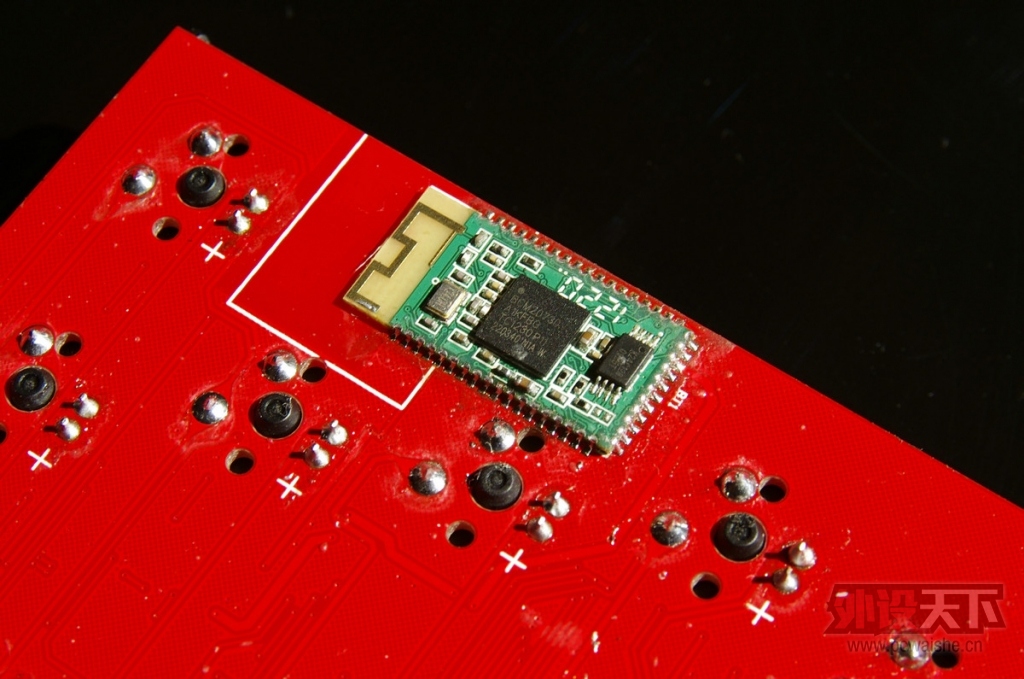

蓝牙模块在键盘的一侧，这个焊接方式应该更96差不多，应该可以很方便的更换蓝牙模块。
这块蓝牙模块支持蓝牙3.0不过不少反映对于蓝牙4.0的支持不是很好，将来正式版是否会改进呢？还是直接通过刷固件解决？
主控部分
看不出是什么芯片，不过性能上不容置疑的强大。
边上预留的这5个东东，猜测是TTL线使用的，不过未经证实纯属猜测
主控看着好像像是手工焊接的，不过未经证实。不过工程版难免的了。

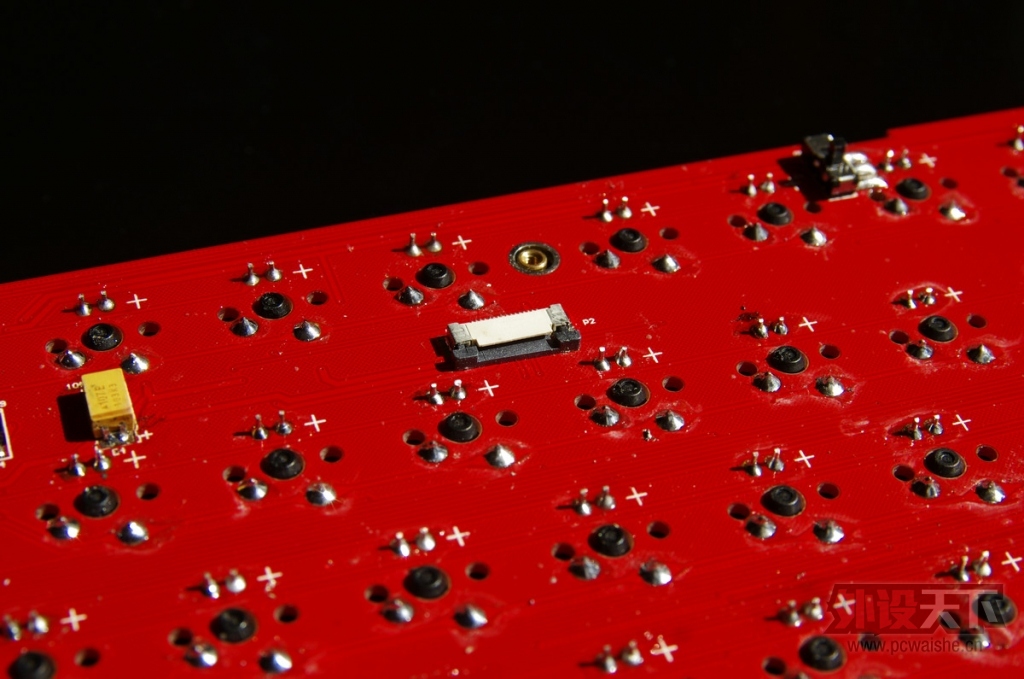

电路局部
这个接插件看着效果还是不错的。
后面那个螺丝孔是键盘钢板的接地，应该是需要一颗定制的螺丝了。
再后面那电源开关也是贴片原件来着。
电路局部

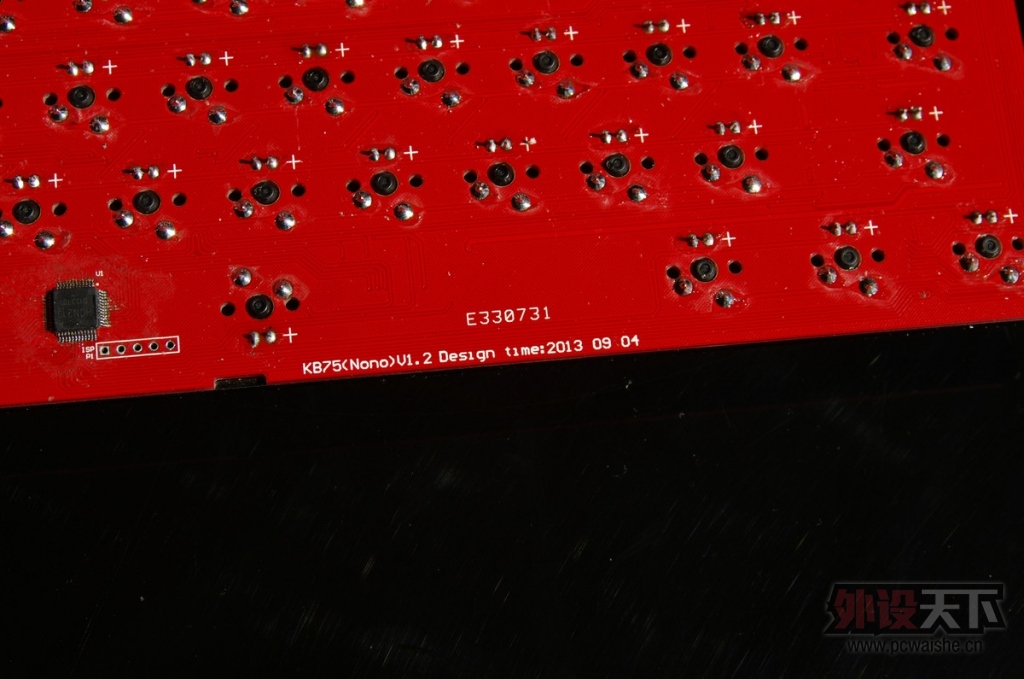

PCB的编号
去年9月4日制板？
拆解就到这里了，由于大部分原件都在电路的正面，我又懒得再拆了，所以看不全，或许将来某天闲的蛋疼了再拆一次看看。暂时就先留点神秘感吧。
六. 总结
由于总结部分，多少有些个人主观意见掺杂在其中，对于工程样品来说，很多东西可能都跟正式版不同，所以各位看官尽量以自己的看法为主，不喜勿喷，谢谢！！
总体来说，功能是我拥有键盘里最强大的键盘没有之一。亮点和创新也有不少，可以看出设计者真的很用心，有很多设计在机械键盘上都是首创的，几乎包括了现在Cherry轴体机械键盘的全部元素。R1-R5高度键帽、无线蓝牙、内置可充电锂电、2+1色多彩变色背光、全键盘可编程、无视正反向的USB线和强大的驱动以及固件更新等等
当然还是有很多方面和细节需要改进的。缺点方面主要集中在键帽、蓝牙的通用性还有一些小细节等等。A大说等正式上市的时候除了把键帽模具换掉之外，应该会修正一些问题让Nano75更完美的。
说起蓝牙键盘的应用，由于工作需要所以对于我来说，一部有全键盘可以快速录入的手机是非常必要的。从WM系统开始，历来口袋里至少有一部全键盘的手机用来办公。上一张手机历史图大家看看吧
有了Nano75后，或许以后将会是机械键盘搭配平板的配置。
国产键盘能有这个水准，我觉得已经算不错的了，在保留原来自身优势的时候不断改进自身缺点，不墨守成规勇于创新。希望国产键盘能够越走越远为大家造福。
评测写到这里，是7000多字，其实还有好多功能没有测试没有写，写的真的很累，如果你耐心看到这里，我想你也一定很累，歇一歇，等我啥时候闲的蛋疼了再补充拆掉钢板之后的内容和蓝牙连接手机或者平板的详细测试部分～
背光模式视频介绍（请带上耳机观看）：
两年磨一剑 A大诚意奉献 Nano75(工程版)拆解评测全文完
|
