happymtli · 发表于 2014-3-15 21:33

szuki 发表于 2014-3-15 21:28
钢板和pcb分开，是不是要把所有的焊融吸掉才行？
不分开看不见啥东西，只看到背面
你说的方孔是灯孔位 ...

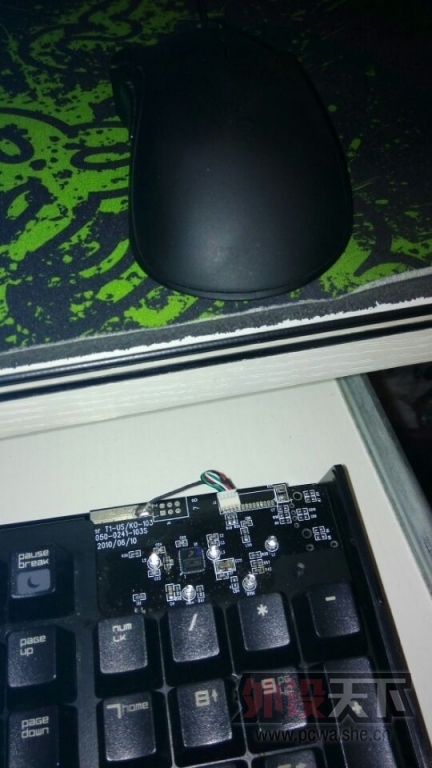

不用分开钢板与PCB！是的方孔就是正极，对应LED的长腿，负极的话要把LED负极那腿接PCB边边的正方形银色位置上

happymtli · 发表于 2014-3-15 21:35

就是图中上下四条银色长条形金属块接LED负极

szuki · 发表于 2014-3-15 21:46

本帖最后由 szuki 于 2014-3-15 21:49 编辑

happymtli 发表于 2014-3-15 21:33
不用分开钢板与PCB！是的方孔就是正极，对应LED的长腿，负极的话要把LED负极那腿接PCB边边的正方形银色位 ...

T1-US字样上面那个么，那个应该是整个板子的接地吧

那样的话，所有灯的负极要加线并接到板子接地了吧

happymtli · 发表于 2014-3-15 21:51

szuki 发表于 2014-3-15 21:46
T1-US字样上面那个么，那个应该是整个板子的接地吧

那样的话，所有灯的负极要加线并接到板子接地 ...

这个真不懂我只知道你按照我说的去接就没死错人。。记得记得千万别接太多灯！只建议接上下左右。

szuki · 发表于 2014-3-15 21:55

本帖最后由 szuki 于 2014-3-15 22:00 编辑

happymtli 发表于 2014-3-15 21:51
这个真不懂我只知道你按照我说的去接就没死错人。。记得记得千万别接太多灯！只建议接上下左右。

问题接的灯太少就没意义了啊，我就是想全键位加 .....

莫非usb口500mA的电流不够？

happymtli · 发表于 2014-3-15 22:04

szuki 发表于 2014-3-15 21:55
问题接的灯太少就没意义了啊，我就是想全键位加 .....

莫非usb口500mA的电流不够？

全灯亮没有问题但是键盘只能当LED灯用了按键没有反应的会。要不就不用预设孔位飞线USB取电把，改几个灯就好啦全灯你还真以为自己是终极版了。。

szuki · 发表于 2014-3-15 22:10

happymtli 发表于 2014-3-15 22:04
全灯亮没有问题但是键盘只能当LED灯用了按键没有反应的会。要不就不用预设孔位飞线USB取电把，改几个灯就 ...

实在太眼馋蓝色绿色的背光了

原本想全飞线的，既然有灯孔位，应该可以少很多线，直接usb取电，自己装个小开关。。。

happymtli · 发表于 2014-3-15 22:17

szuki 发表于 2014-3-15 22:10
实在太眼馋蓝色绿色的背光了

原本想全飞线的，既然有灯孔位，应该可以少很多线，直接usb取电 ...

很麻烦啦建议还是不要弄了要弄的话论坛里面有雷蛇竞技版改灯的，说是可以用软件控制呼吸灯你去看看再动手吧

szuki · 发表于 2014-3-15 22:20

happymtli 发表于 2014-3-15 22:17
很麻烦啦建议还是不要弄了要弄的话论坛里面有雷蛇竞技版改灯的，说是可以用软件控制呼吸灯你去看看再动手 ...

看了，表示看不懂。。。

happymtli · 发表于 2014-3-15 22:22

szuki 发表于 2014-3-15 22:20
看了，表示看不懂。。。

那就是！让你只改几个玩玩就算了又不听。我折腾这个折腾过好多方法了最后还是出了换其他的玩算了，有朋友要买小键盘的话看看我的贴子求秒啊
