烈焰枪XT完美改内置USB线

oemsystem · 发表于 2014-3-7 12:27

XT哪里都很好，只有外接USB接头突出来一块碍事，所以决定改成内置USB线，这个官方解释是：键盘的尺寸原因，把USB接口隐藏到键盘底部会增加键盘尺寸，其实拆开键盘后底部后如果做成MINI USB口空间完全够用。说改就改。

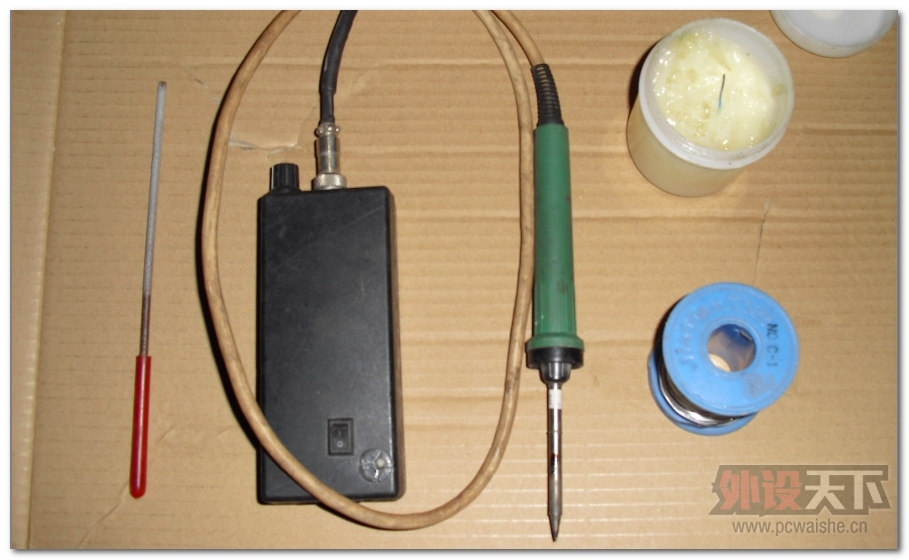

圆锉，调温烙铁，BGA焊膏，焊丝。

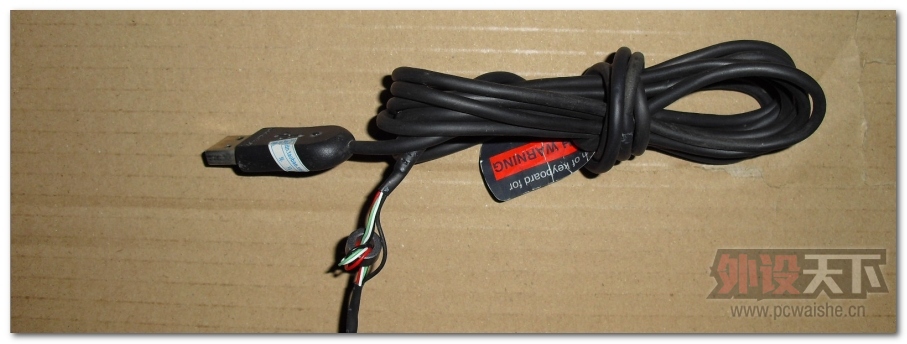

微软2米长原装线，带磁坏，超柔软理线方便。

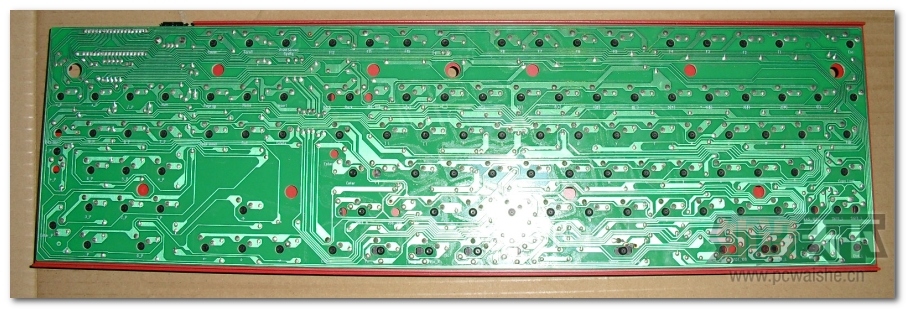

XT板子说实话做工真很好，无铅焊接完美，不用担心开焊，不是伪一线能比的。

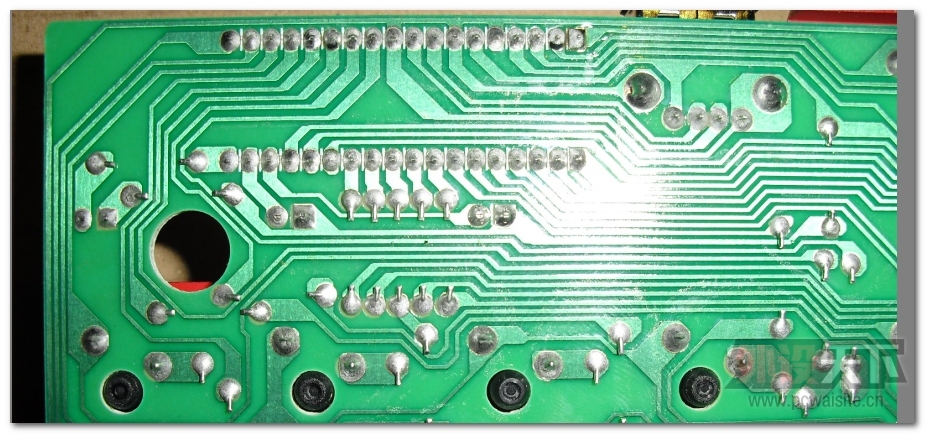

焊点特写。

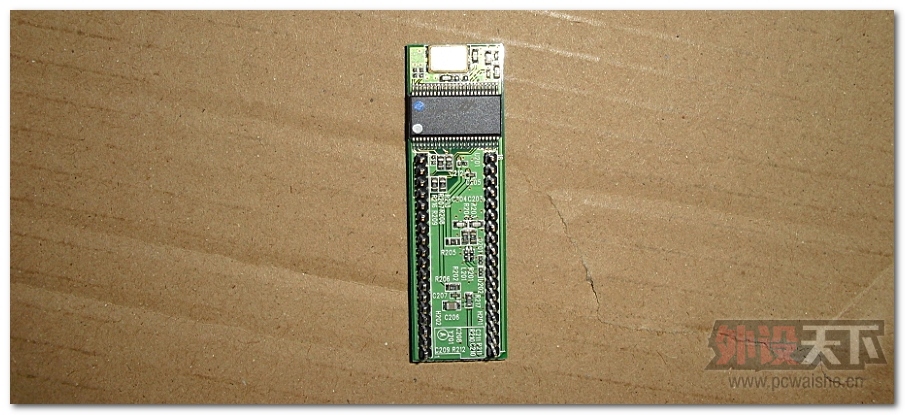

主控，先拆下，以免静电击穿。

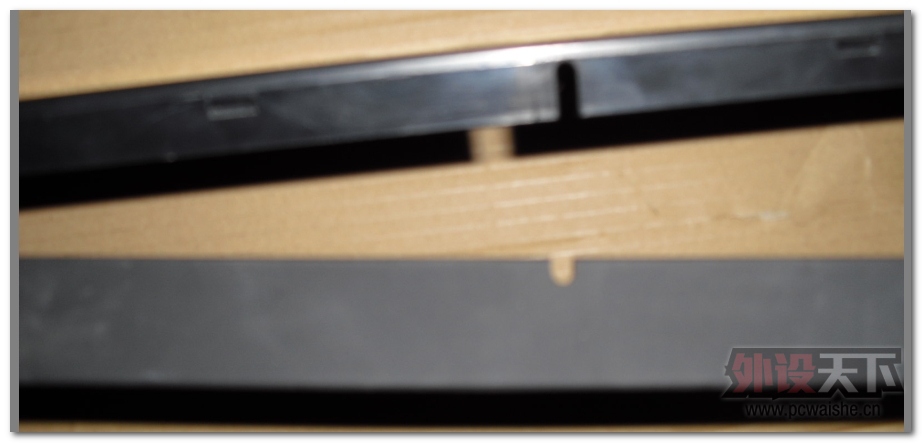

开好孔后的效果。

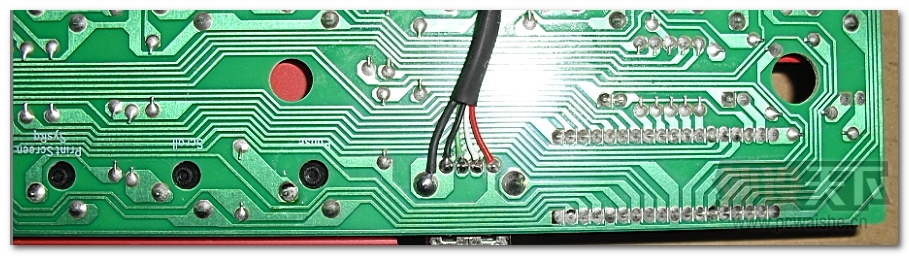

将USB线焊到主板USB脚。

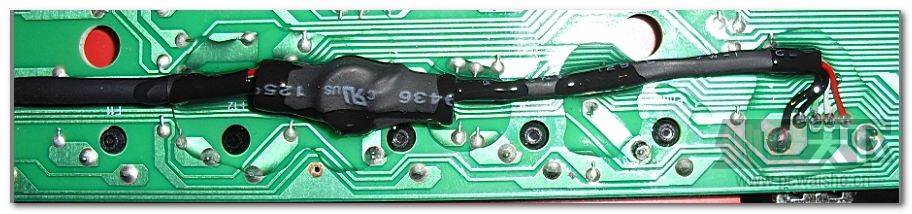

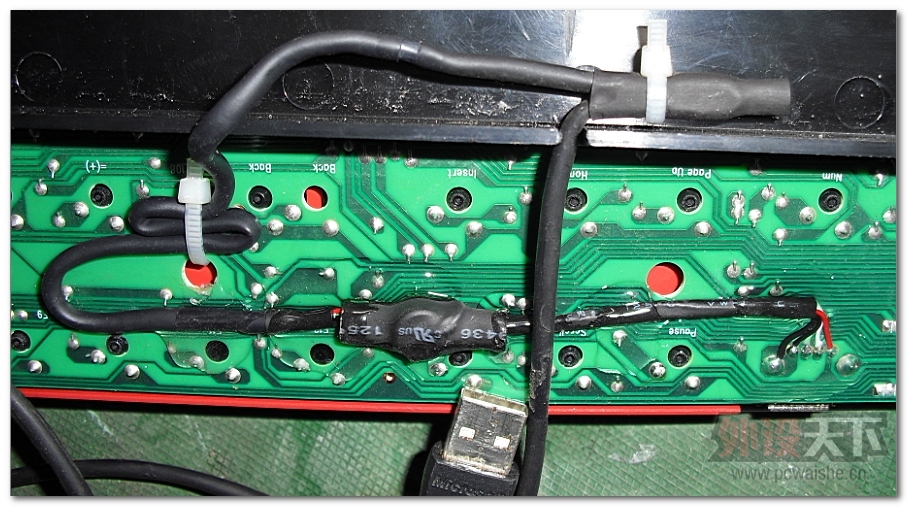

磁环做好保护后，将线理顺固定。

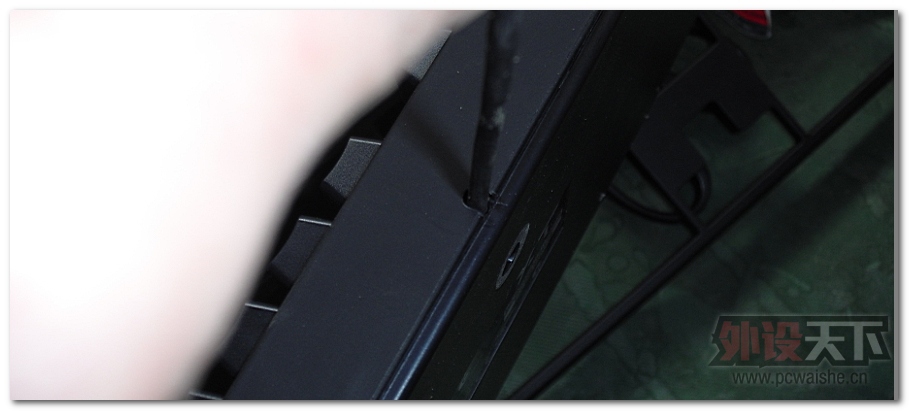

进一步将线加固保护，防止大力撕扯移位，在拐弯处打磨做好钝角处理。

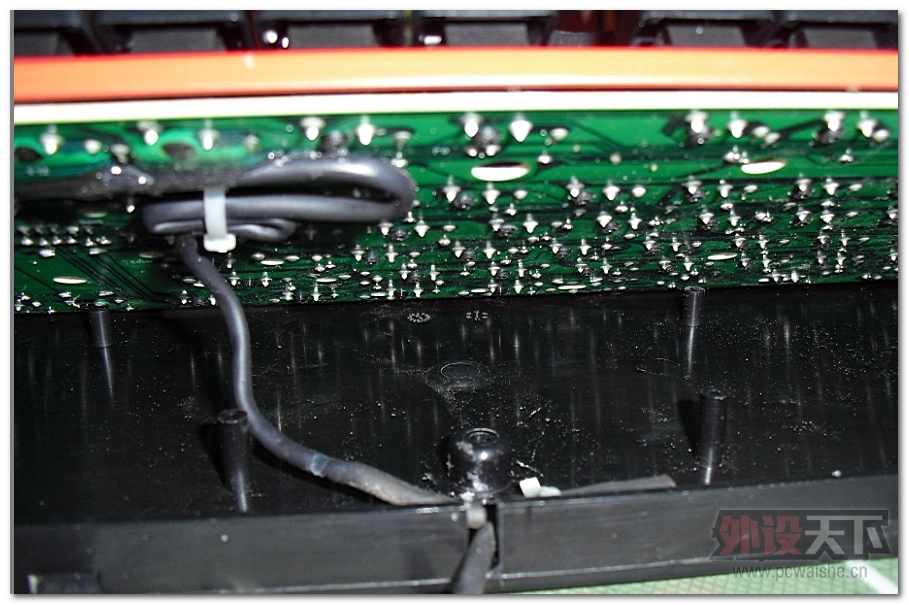

线加固后的侧面照。

加固工作完毕扣好上下盖，提起摇晃测试稳定性过关。

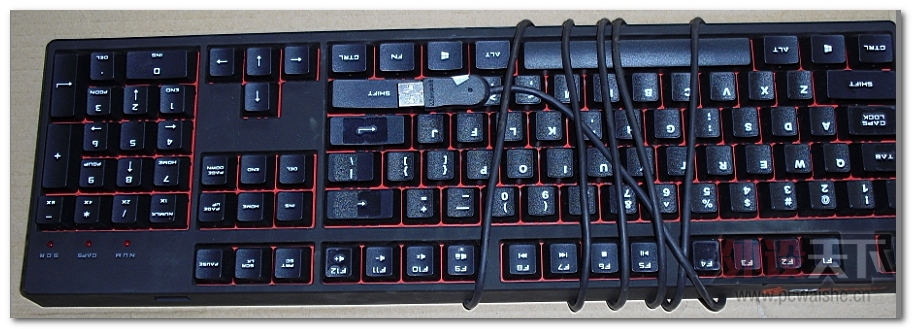

改线后的最后效果，微软的原装线很软，盘在键盘上很服帖，不在碍手碍眼了，没有突出，携带方便。

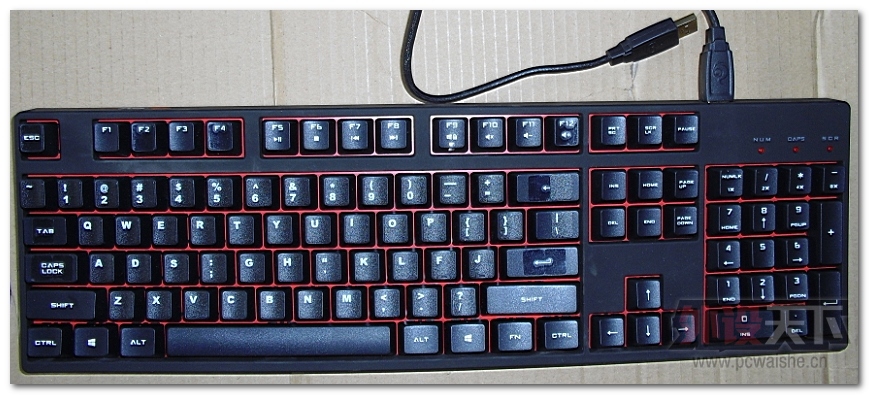

原配的USB线效果，USB头是不是有些碍眼。

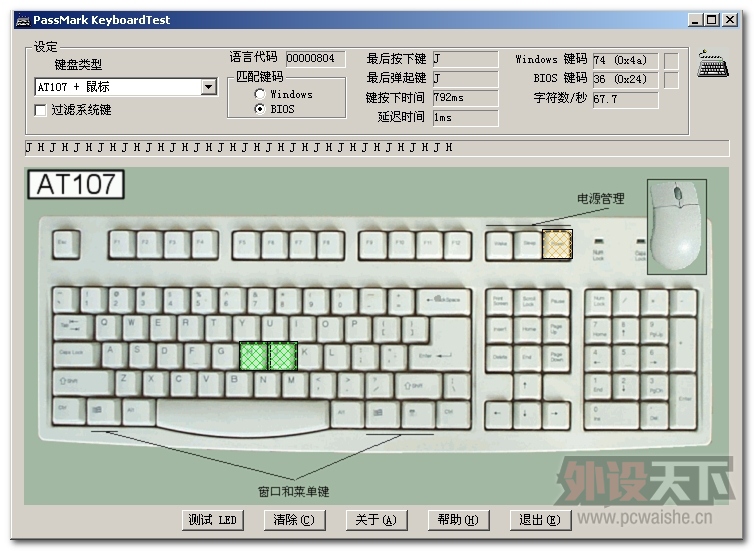

测速1MS延时，与原配线无异，无冲游戏高速码字测试正常。
