凯酷87换轴记

☆心，坚定

    手上本来有2把茶轴，而且都是KC87，一把女友送的情人节礼物，一把收于论坛，灰色PBT，由于前任可能玩FPS游戏玩得多，WASD基本上以及无段落感，而且一直想试试青轴的感觉，所以在TB上就买了35个青轴，10个红，3个黑来试试。以前自己的鼠标都是觉得手感不好或者按键不舒服，自己就换7N（10M）微动，看了论坛大神加灯，换轴神马的，感觉其实和鼠标换微动差不多，不同的就是，鼠标微动孔比较小，机械键盘的孔比较大，比较好操作，但是风险性就是机械键盘有那么多的孔，坏一个，对于不会飞线的我基本一块键盘就残了。    目前的方案是，大键位，字母区全部用青轴，CTRL和ALT平时小拇指操作，所以用红（玩lol的应该懂）废话不多说，准备开工，


1先把键帽全部拆掉，恩，略脏哈





2拆掉菊花里的螺丝等等，然后用废旧银行卡或者会员卡什么的，撬开卡口，上盖取掉，这部分一个人单手操作不好拍照，（不懂的搜论坛以前的帖子）

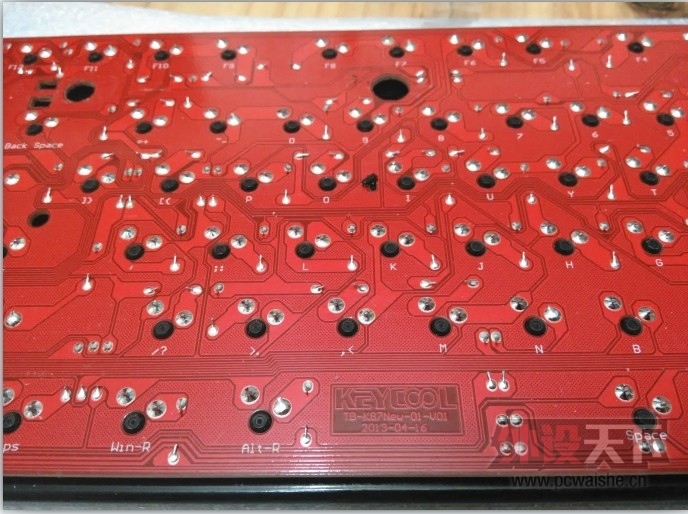

板子挺干净的

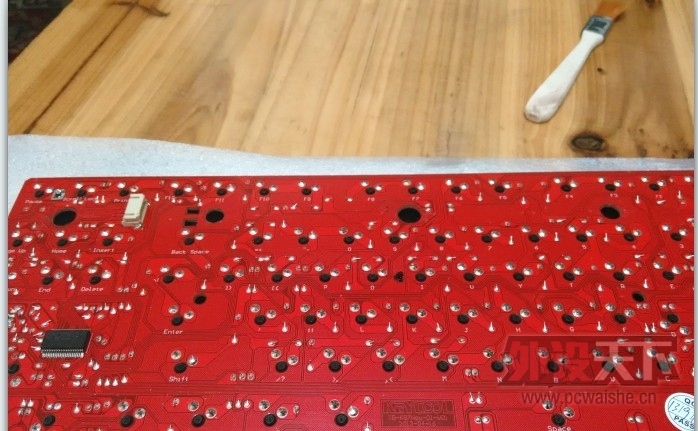

3，用小刷子把电路板刷干净之后，准备正式开工，（我看论坛上说用无水酒精擦洗电路板，我是接近晚上才收到的轴，所以没买，）
板子挺干净的








4。用吸锡器和电烙铁把焊点溶化后吸出来（我用的电吸锡器，感觉会很方便，温度稳定了之后一吸一个准，神器啊），此步骤要注意，有些轴体针脚原来就是弯的，同时焊点饱满，所以不好操作，一定要慢慢来。

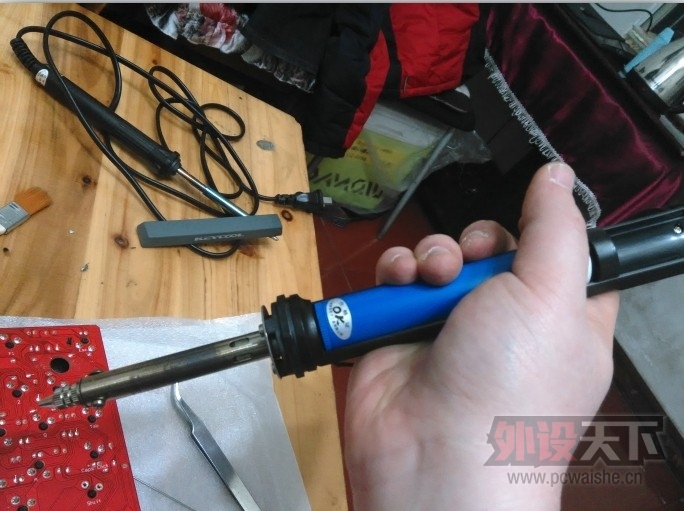

上神器

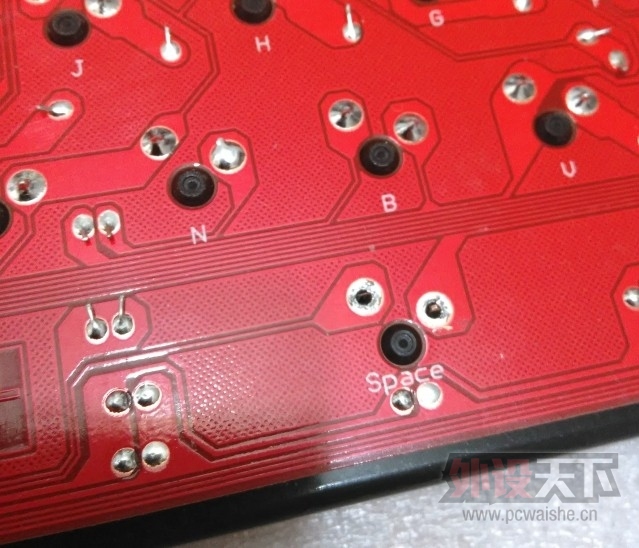

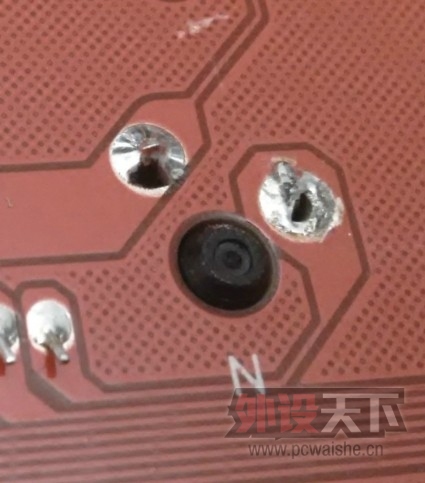

看，这个孔吸得多爽

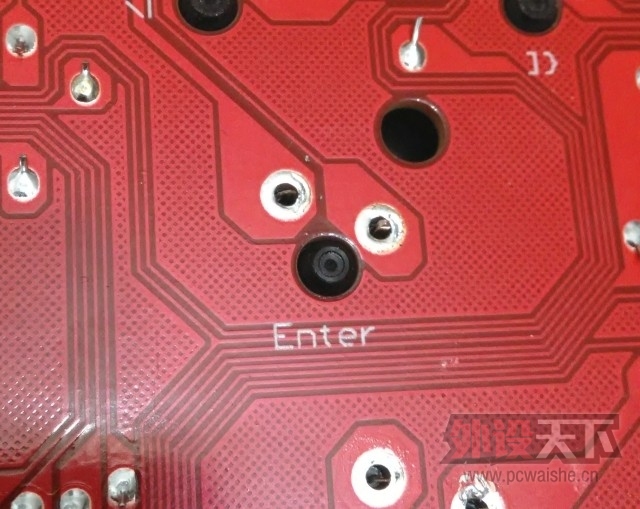

恩，干干净净的

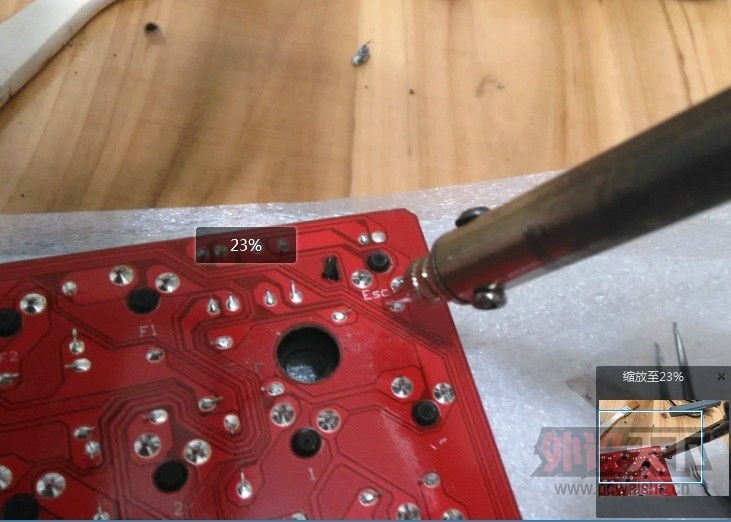

遇到顽固派了

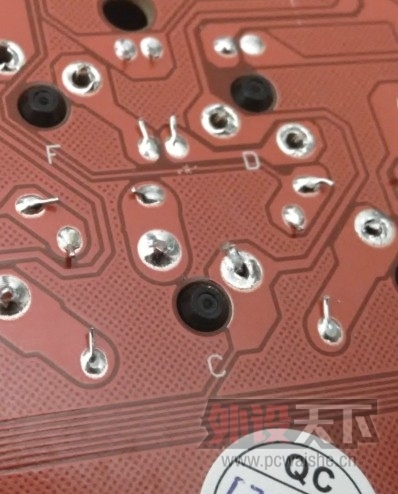

这种最麻烦，我这块PCB上有2个字母是这样的，针脚已弯，但是又焊上，对于这种，只有先除去焊锡之后，边加热边把它用电烙铁拨正，总之小心自己被烫伤或者刮伤，我自己就中招了





5，用小钳子或者镊子把轴取下，把新轴装上，直插下去，轻轻一卡就OK，然后装上键帽，试试手感如何，调整各种轴之后，没问题了就准备下次焊接。（取轴很简单，一开始我用的镊子，左手放在电路板底部的轴中心，把正面下方的卡口先抵一下，左手用开始略用力往外抵，再把上面的卡口也拨一下，轴就出来了，后来我有个多功能的小钳子，直接上下一夹，轴就出来了，更方便）

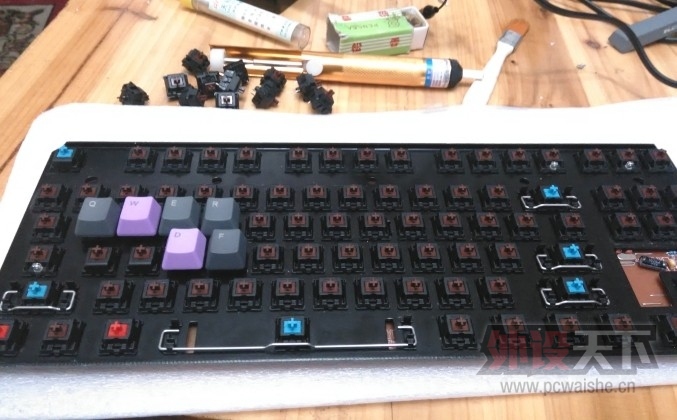

上键帽试试手感

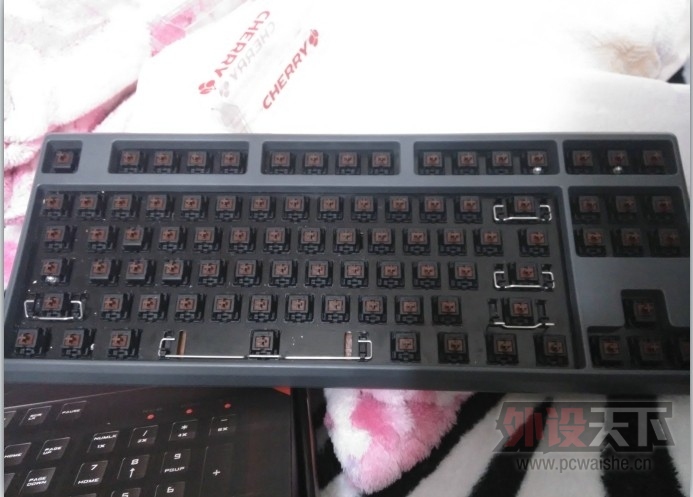

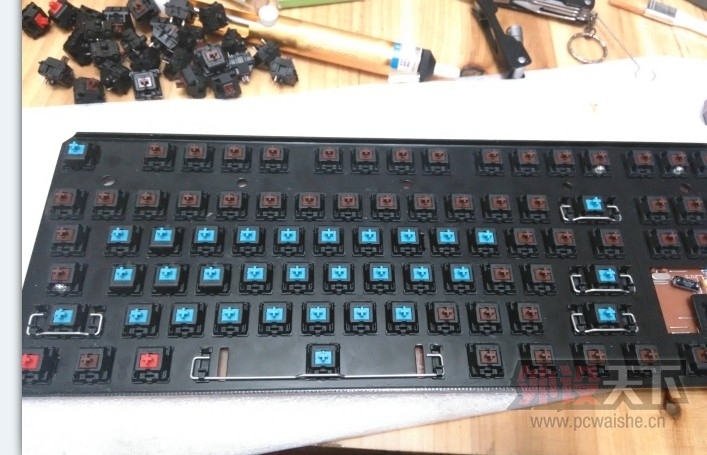

确定手感之后开始全面拆轴和换轴




6.换好轴之后，检查一下背面针脚是不是都是从小孔里出来了，要不然你焊好一只脚之后，发现另外一只脚又没穿出来很麻烦。检查完之后，就可以焊接了，但是焊接的时候要注意，我用的马蹄铁型的焊头，不要斜口接触PCB，平行于垂直针脚，左手把焊锡推进焊头正中心，融化的焊锡就会立刻融化在针脚上和焊头上，速度快些，等到焊锡能够覆盖焊盘，焊头就顺着针脚向上提一下，焊接就结束了，切记不要停留太久，焊锡送锡速度一定要快些，避免焊盘受损。

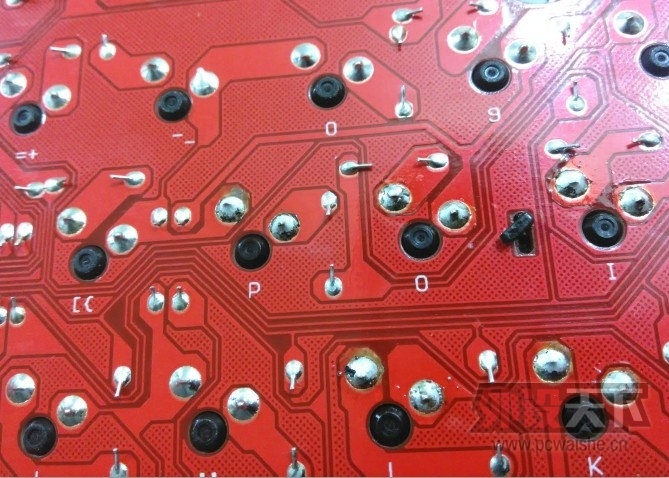

字母区焊点，略渣



7全部焊好之后，别急着上电，先用毛刷啥的把PCB清理干净，以免短路。然后把背面排插插紧，先插进去一部分，通电，试试所有键位是否都正常

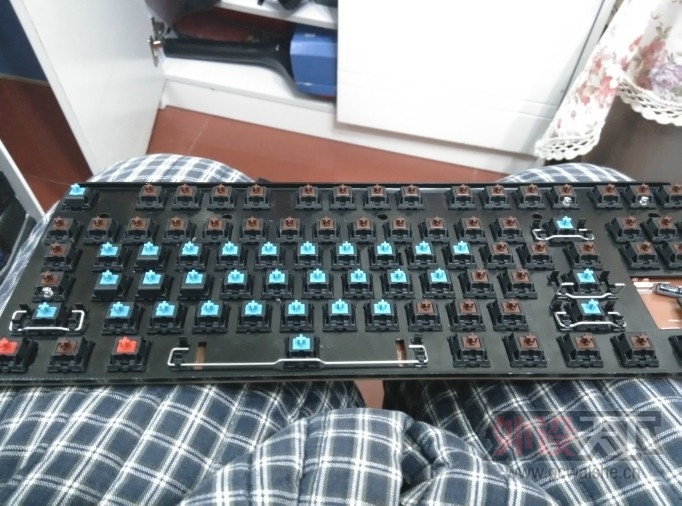

测试通过之后直接上壳









总结：
1第一次玩焊接的兄弟，可以先找一块家里的废旧鼠标，废旧电路板什么的，尝试一下吸锡过程，这个过程不是那么容易，用电吸锡器还好，要是烙铁+吸锡器的就需要先熟悉操作了，要不然烙铁头停留时间过长的话，会导致焊盘受损甚至脱落。

2上锡时间同样也不能过长，同理上

3上锡之前千万先检查针脚是不是都穿过来了，避免返工

4建议上键帽先试试手感是否合适再去整体换轴

5面对弯角焊点，一定不能急，而且要注意自己安全，否则就会像我一样受伤，在使力的时候要注意，因为怕电烙铁烫到自己，或是像我一样被PCB刮伤，所以力度一定要控制

6清洁很重要，虽然我没有用酒精洗板，但是焊接前和焊接后都必须清洁干净，我都是用毛刷刷了很多次电路板，以免短路


PS:说说换轴之后的感觉吧，我记得换轴前有兄弟告诉我说，凯酷青轴很硬，手感很不好，但是我换完轴之后，感觉手感出奇的适合我*（我不是说手感好，只是说适合我），相比我同天到的XT烈焰枪青轴，对比差异就是XT的青轴手感紧实，KC的青轴很脆，回弹上，KC比XT弹性好，回弹快，和我另一块新的KC茶的感觉非常像，但是段落感有强很多，而且有青轴声音的特点。不知道怎么会有这种手感，嗒嗒嗒的声音2个都很好听，只是KC换轴更脆，所以之后XT上电5分钟之后····里面收起来了，··看来整体来说，还是茶轴适合我



第一次发技术贴，有些凌乱，有些步骤没有拍照，请谅解，图片是渣渣手机拍的，还是看得过去的···哈哈
