金环蛇2013心 kinzu壳的鼠标制作过程（图文）

Star.jin · 发表于 2014-2-26 00:20

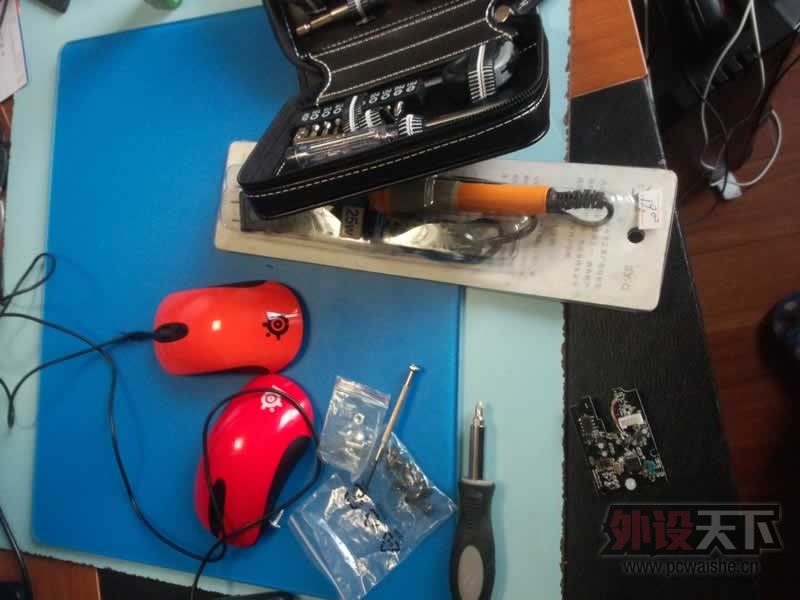

工具只用了一把起子一把美工刀

过程其实很有趣突发奇想从来没有人将金环蛇2013的pcb放入过kinzu V2  在全球也算也是首家因为做之前我用baidu和google搜索了但是没有帖子讲述到这些个内容

但是由于技术的不足整个“施工”过程拙劣无比，但达到了预期的效果

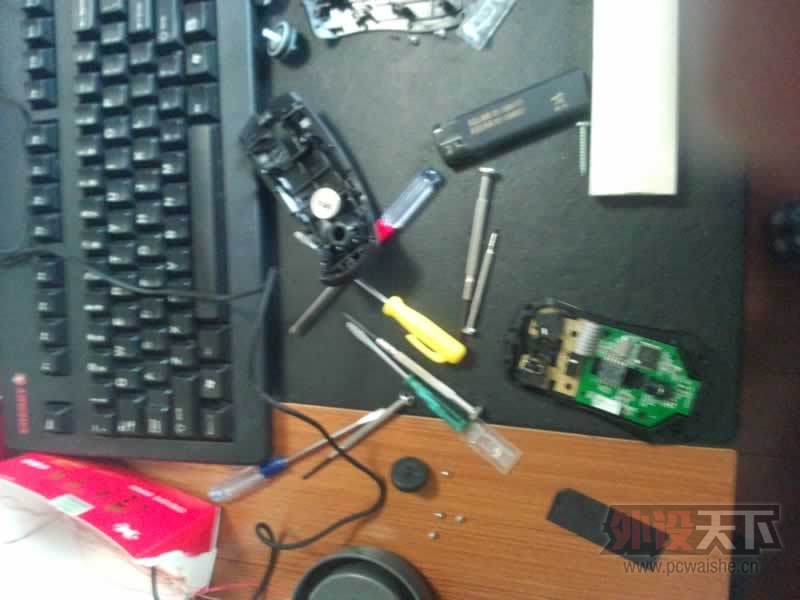

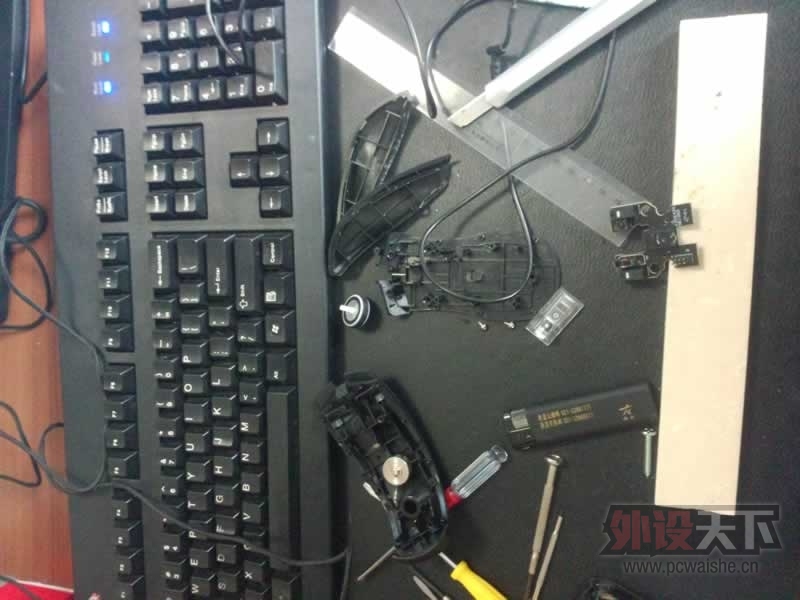

我先把金环蛇2013的pcb 全部拆出来其实拆金环蛇花了我20分钟我怕弄坏装不回去所以拆的很小心

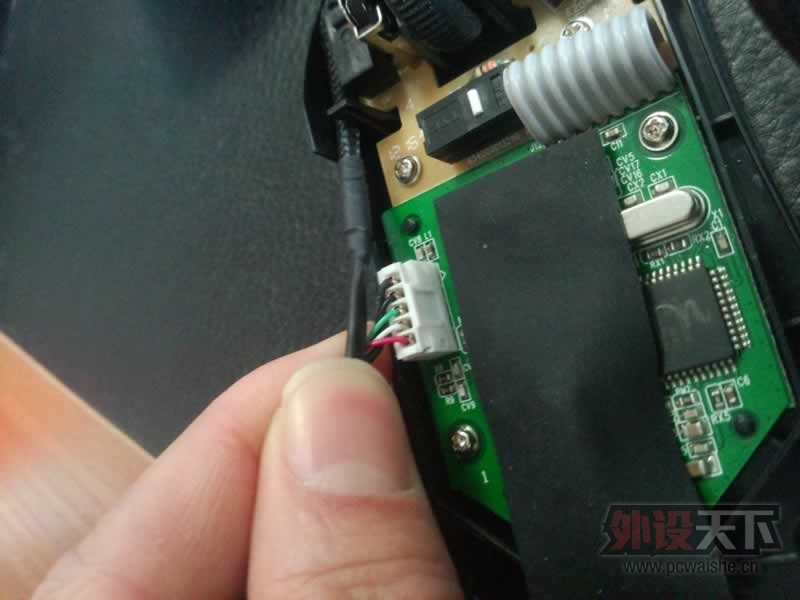

接着把kinzu的主板卸除  然后我就用一把尺测量两个微动主板的位置因为我得对上微动发觉始终对不上于是我开始打磨
在kinzu底部壳里面我切除了七八处不协调的塑料反复对

我还把kiinzu的DPI切换键用蛮力撤掉了因为他镶嵌在鼠标壳的上部影响了上壳的合拢

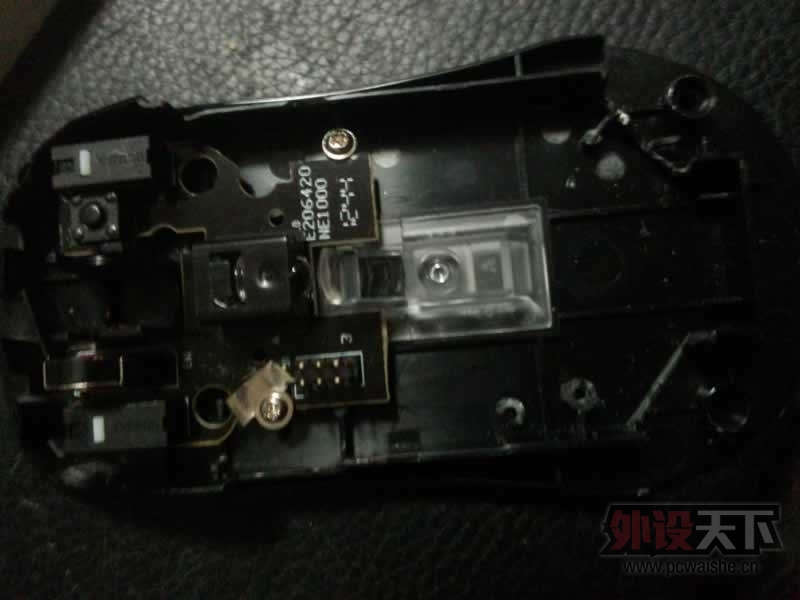

接着利用原有的kinzu两个螺孔将金环蛇微动主板固定  固定非常难因为老是滑掉我没有热熔胶  我反复对
将金环蛇2013主板切除了四处我认为多余的地方然后又把固定滚轮的塑料支架切掉了1/5

终于可以让鼠标外壳接触到两个微动了

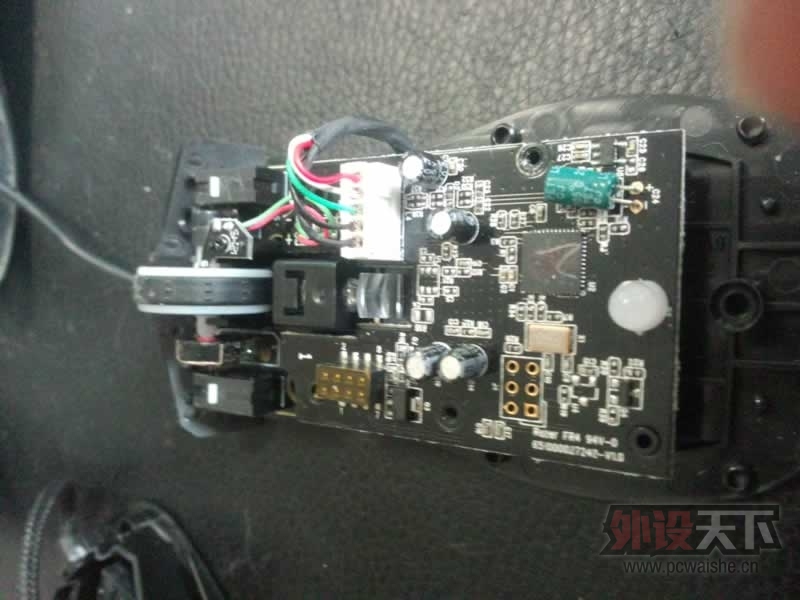

于是我开始安装光头所在的主板先将微动板和光头pcb连接起来接着将光头地下部分安装完毕最后用一张贴纸将主板固定在鼠标底部  线用了金环蛇2013的软线

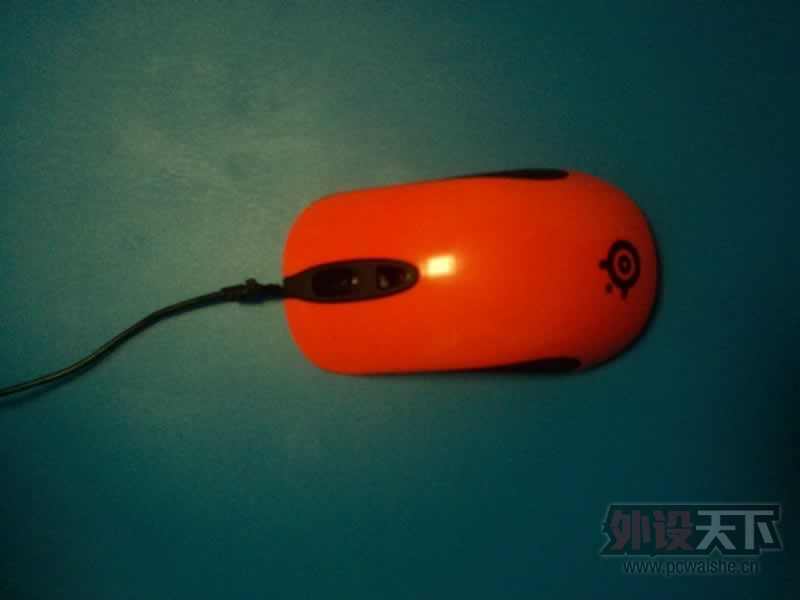

结果似乎很完美
