本帖最后由 codemoon 于 2014-2-25 20:09 编辑

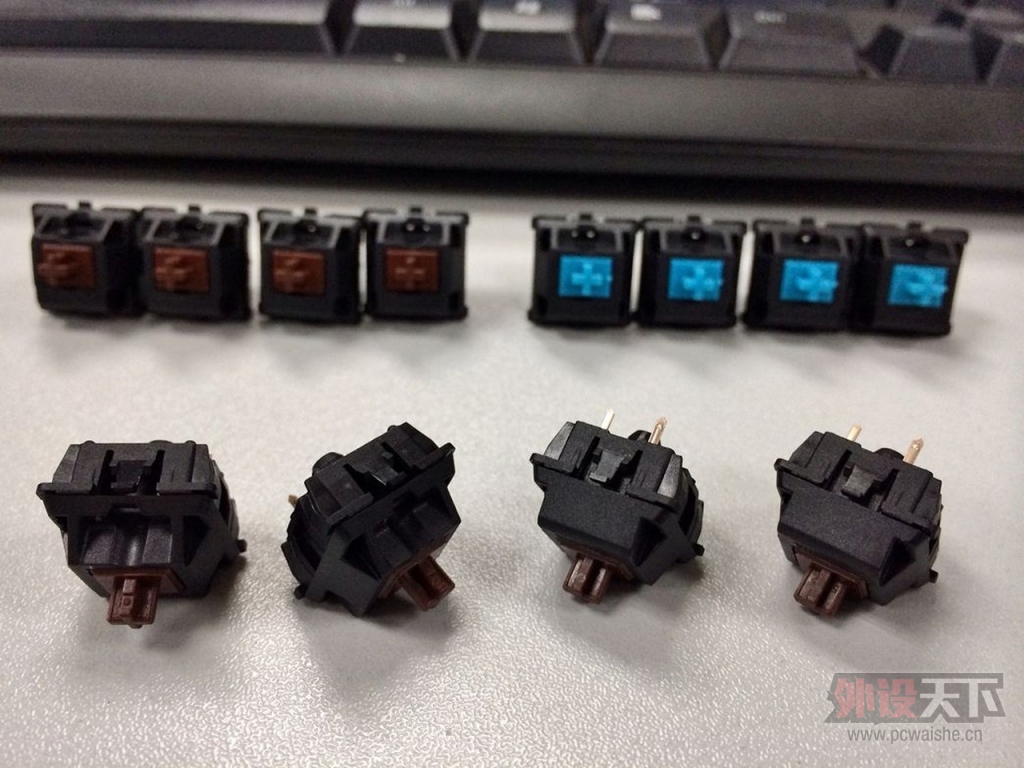

拆解的请看 上篇帖子，其实在最后我并未直接把 键盘装上，因为拆开了键盘之后看到PCB预留的灯脚孔位，看着似乎加灯也不难的，于是心痒痒的，看了多篇改造教程，上淘宝再仔细对比了各种灯之后，决定买回来改！0.3元/只 灯的价格。 并且我觉得键盘的空格和回车SHIFT等有肉感，顺便也买点 青轴回来体验体验吧。 结果下错了单，原来想买8个青轴的，变成了8个 茶轴…… 青轴这个按键感受呀，还真就不错，感觉很清脆。
遇见渣焊君莫笑……

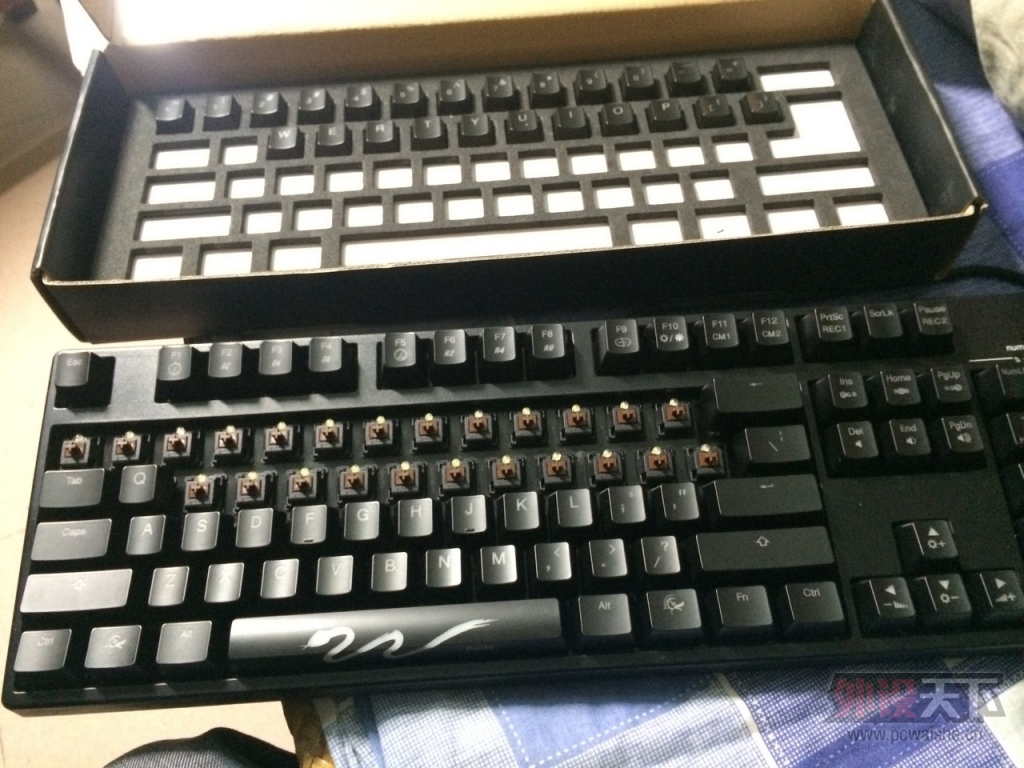

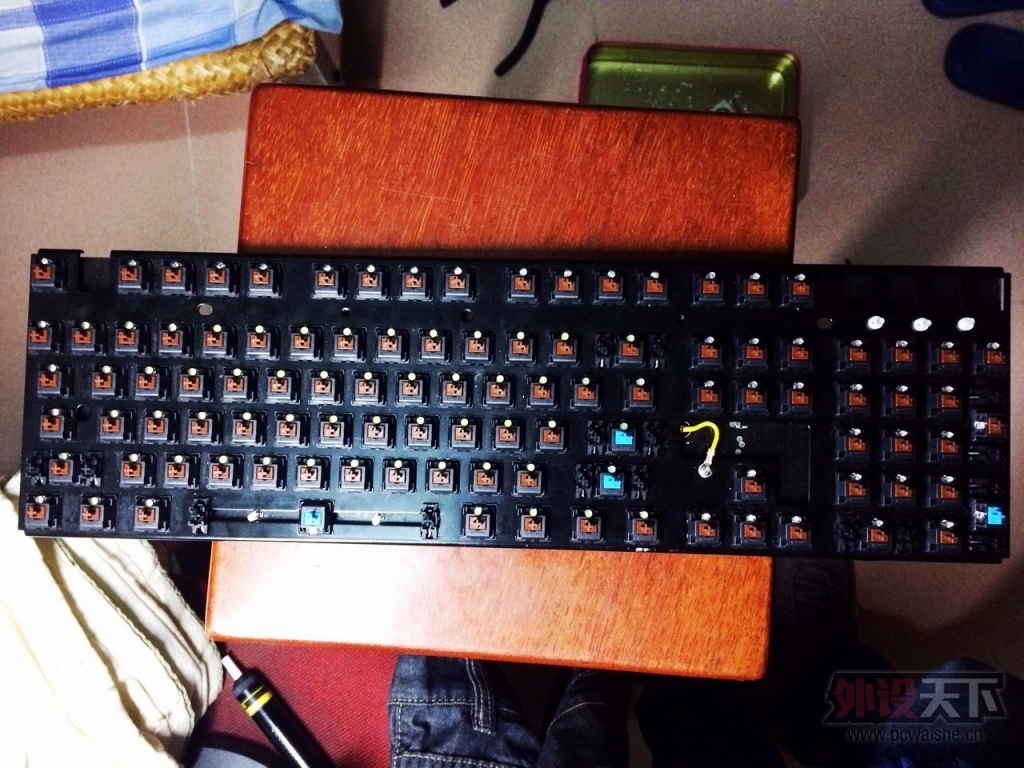

比起从钢板上拆轴，上轴就太容易了！
拥有这把键盘的同学都知道那三盏亮瞎氪金狗眼的指示灯吧？我早就看它们不顺眼了，买灯的时候叫店主送我几个低亮度的黄绿灯。下面就拆掉它们！
一边尖嘴钳，一边烙铁，边加热边拔，注意不要太用力。

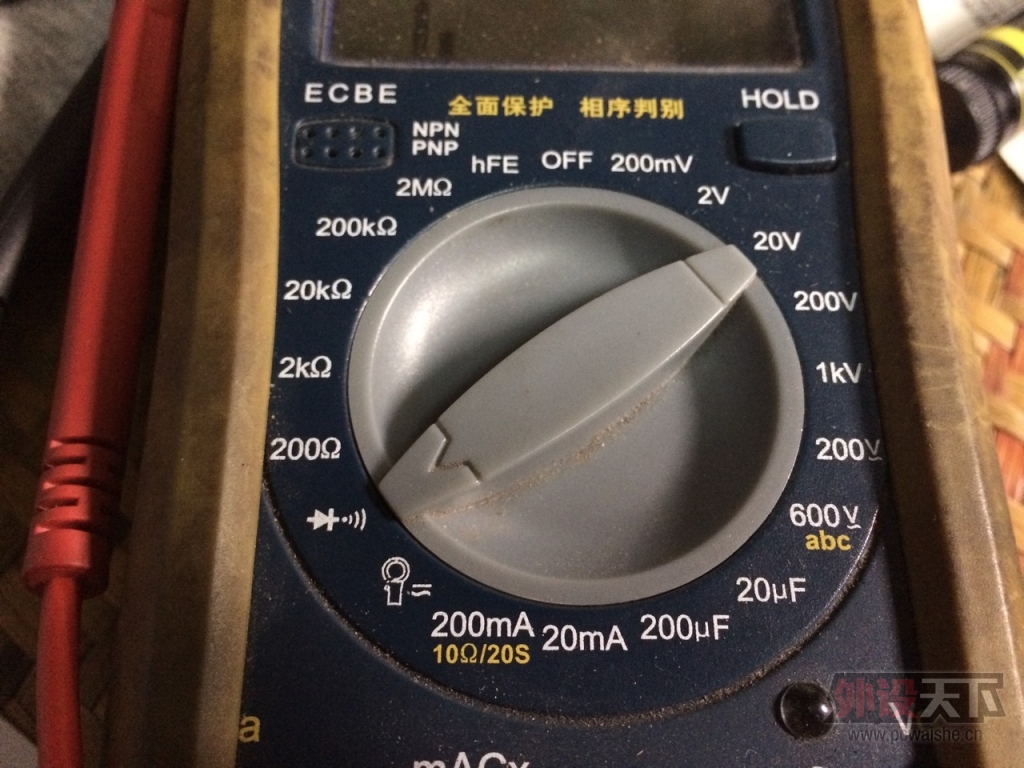

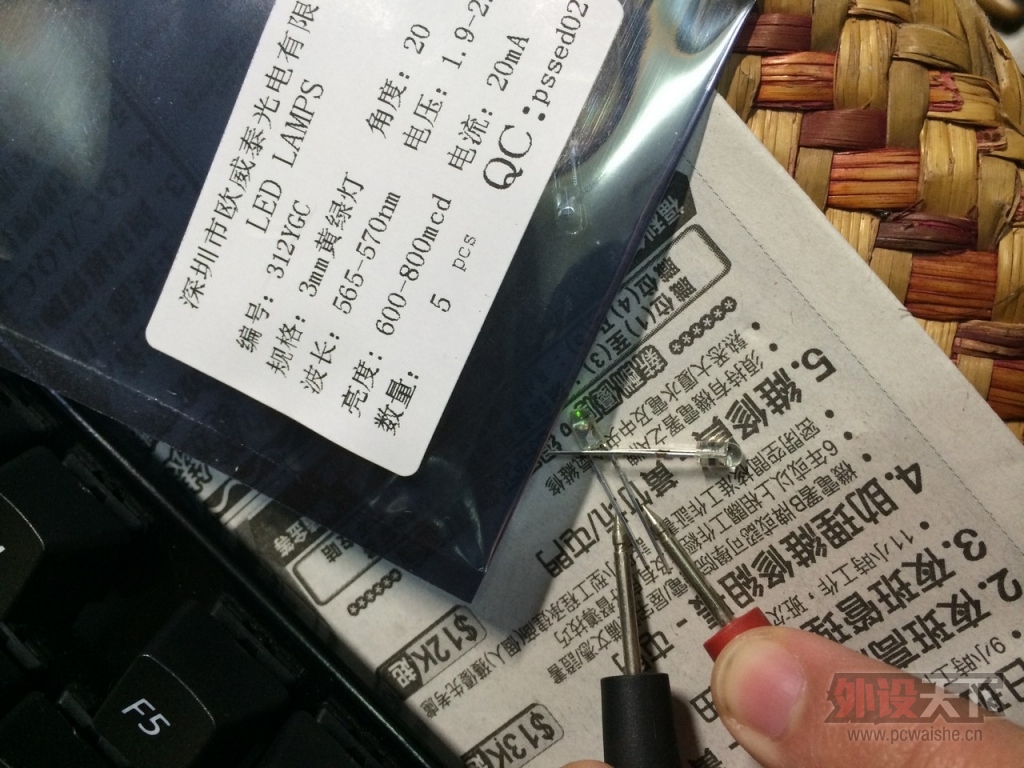

拿出万用表，转到二极管测试档（通断），测试灯的正负极（一般来说是长脚正啦，不过要是手贱剪齐了，就这样测试一下吧） 店主啊，我给你广告软植入了，能不能返现呀？东莞一日一夜游什么的……哦，差点忘了，近来禽流感肆虐，鸡档都关门了。

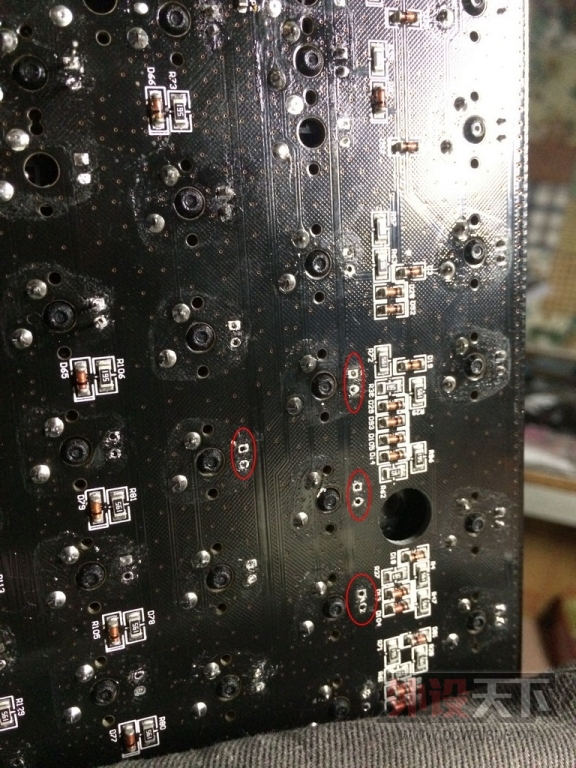

下面是上灯，刚开始我是用刀头的（T12-K），发现拆灯比较好，重新上焊的话，用锥头（T12-B2）更好。 从下图可以看出，灯的正极都是向着小鸡鸡的，实际情况也是，全部横键的灯脚都是正极在我小鸡鸡那边，竖灯的我不太记得了，反正你自己上灯前给键盘通电，按FN+数字7（有&号那个），把灯脚挨上焊点试试。

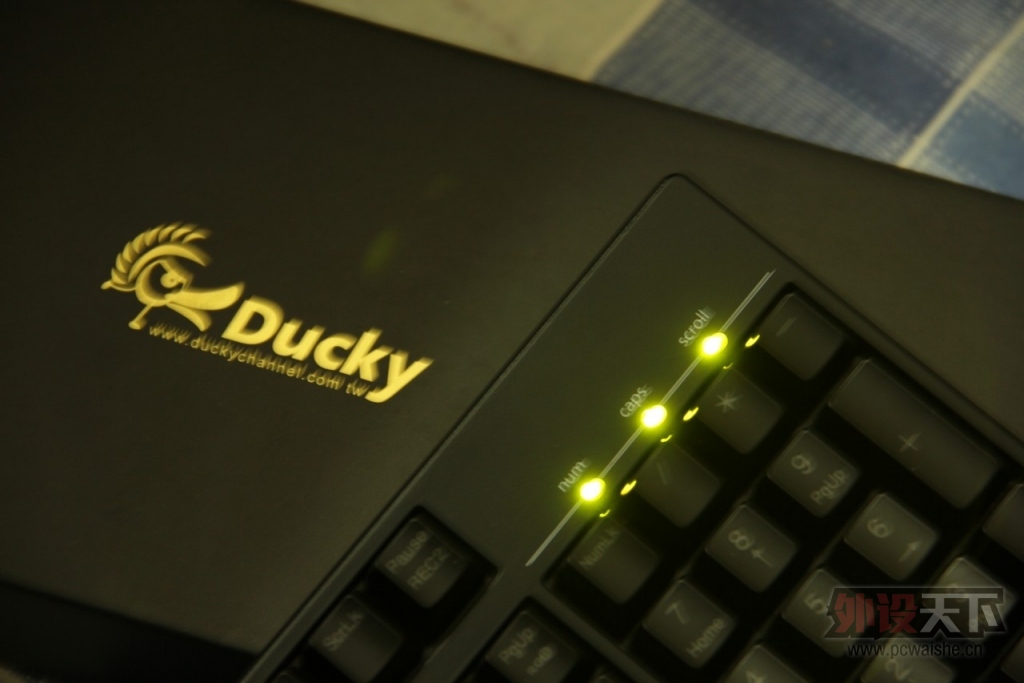

三个都换成黄绿灯了（拍出来更像绿灯），妈妈再也不用担心我的视力。
下面开始上其他灯，先用上面的三位大神来试试水（PrintScreen、ScrollLock、Pause）。 上图是传说中的橙灯。

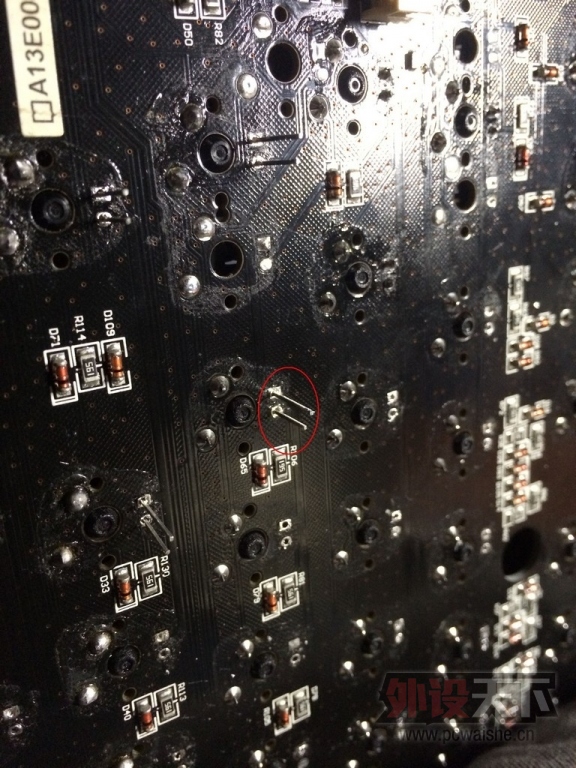

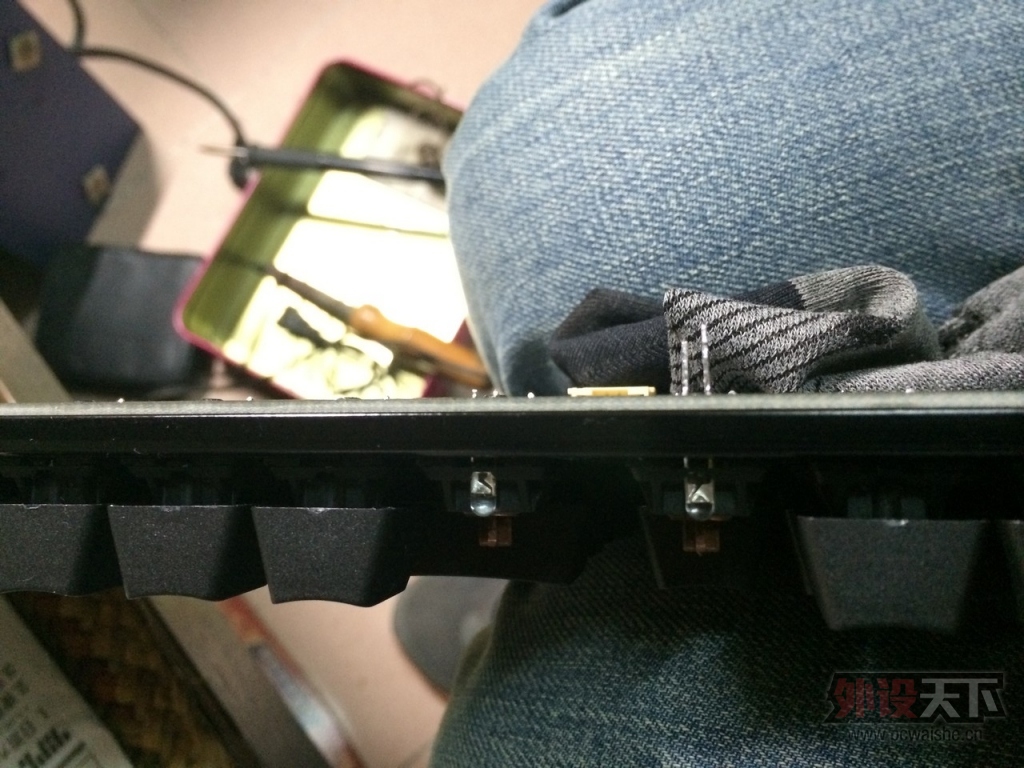

下面上好了一盏（近小鸡鸡的那个），前面那盏是原厂F12自带的灯，待会也把它干掉。
话说这些原厂的焊点上灯真难，人家教程说用刀头上很简单，我是加热到两个孔位周围都发烫了还是插不过去……后来用锥头，先把正极的孔加入，把灯正极长出来的那一小截插进去先，再来回加热两个孔，一路推过去，还是很难。
嘿，亮灯仪式！
弄了十来只就大拇指摁得发痛了，感觉怎么也进行不下去了，亮灯测试。休息一天，第二天继续。
把小键盘的全部灯都焊上了，拇指和食指都痛苦啊！

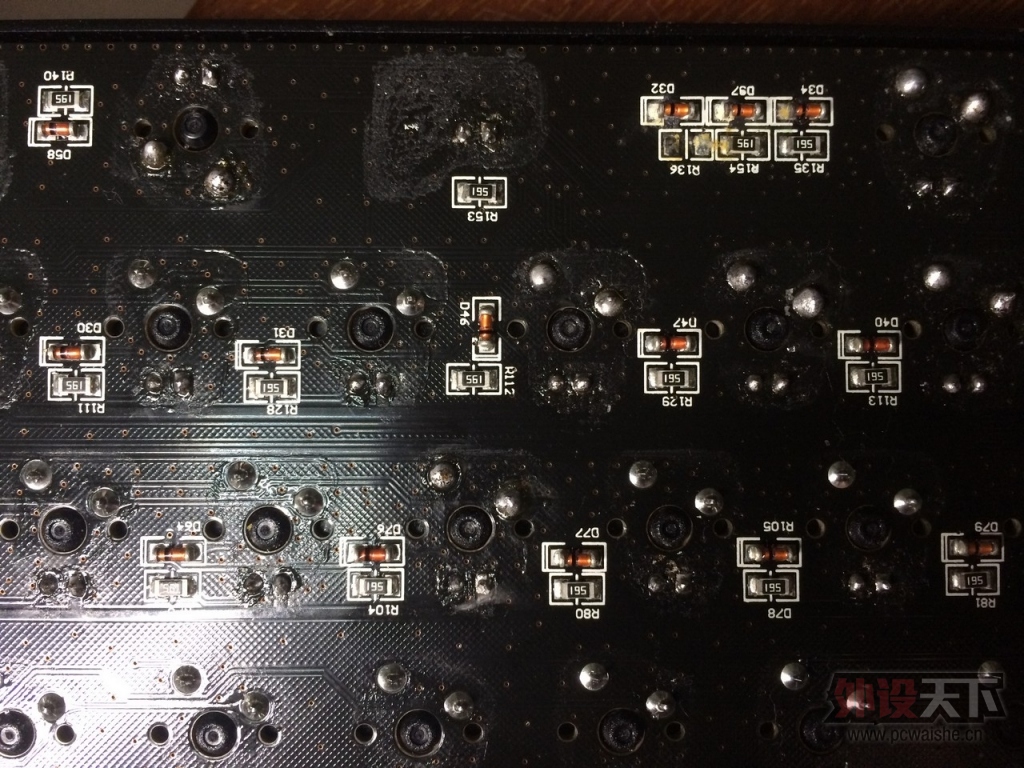

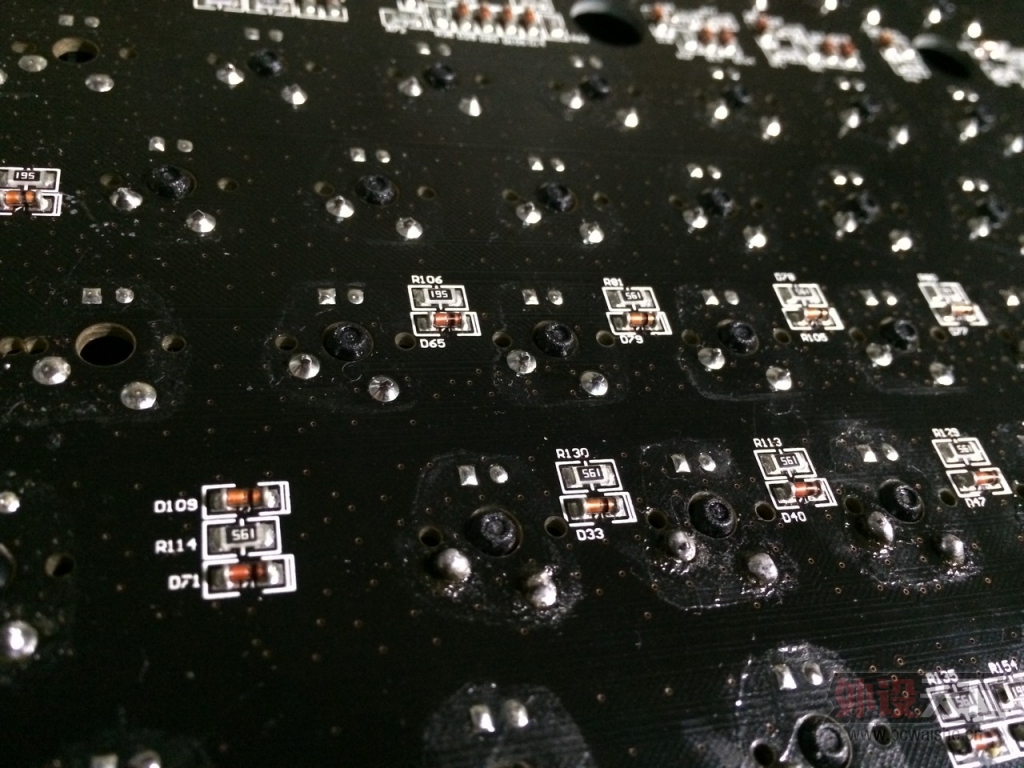

后来感觉实在不行了，得想办法……先用吸锡泵把原厂的灯位焊点全吸空再上灯，感觉真是好上很多，有的甚至不用加热焊点，直接就能穿过去了。妈妈再也不用担心我的拇指了。爱他，就送他吸锡泵！

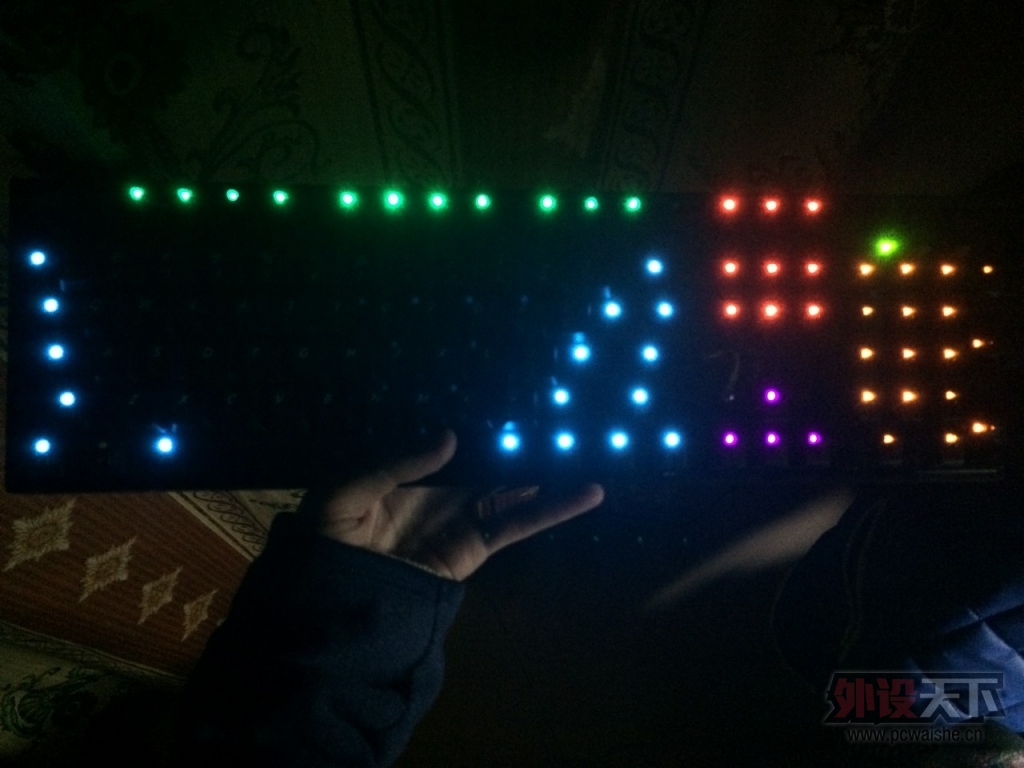

上电亮灯测试
一口气把全部灯焊上！！
然后狗头铡伺候！全部断头！

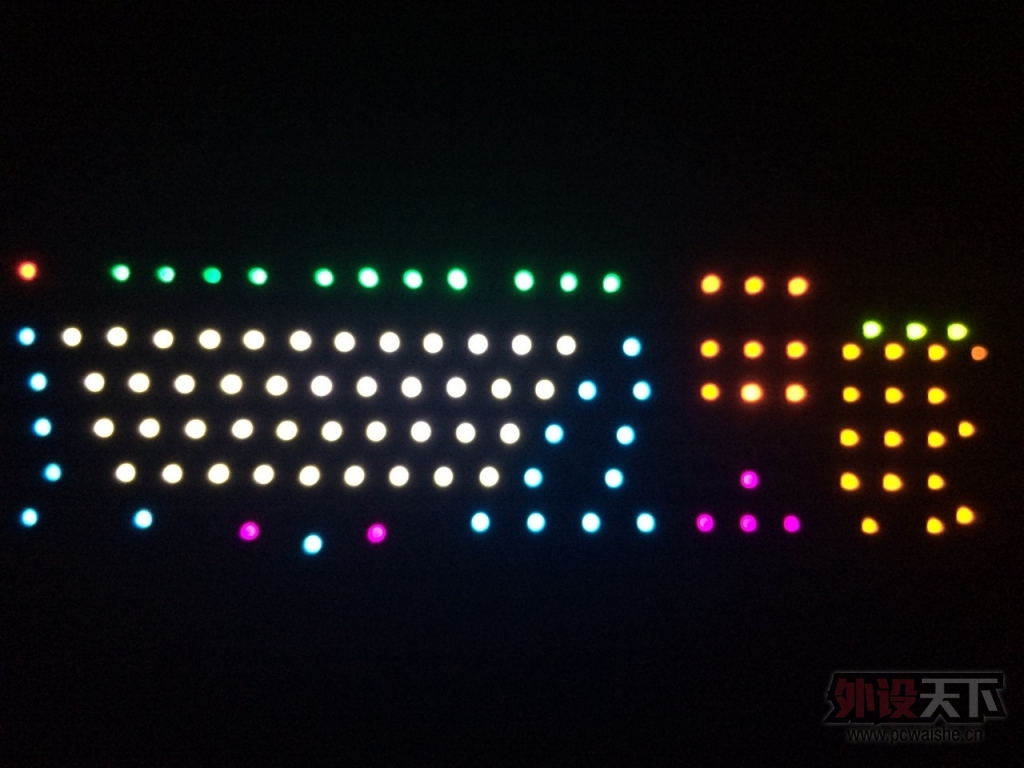

亮灯仪式继续
有些没有上锡，回头全部检查一次，补上。

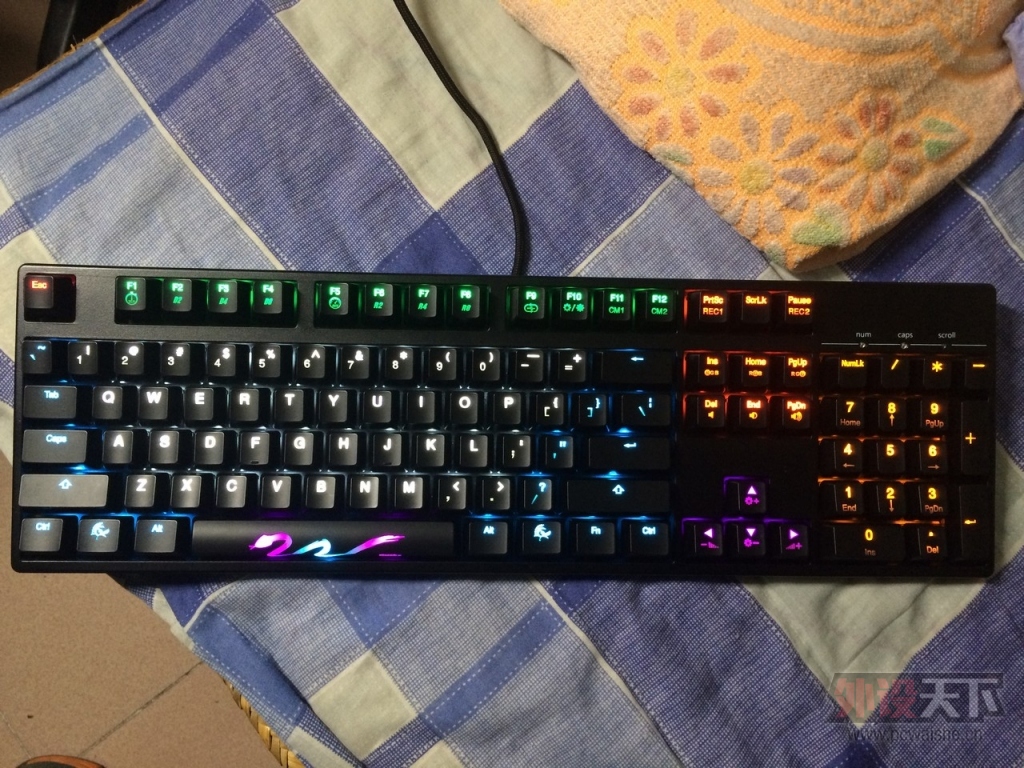

完工啦。
用酒精清洗一下，晾干了才发现效果不好。大家自己试试。

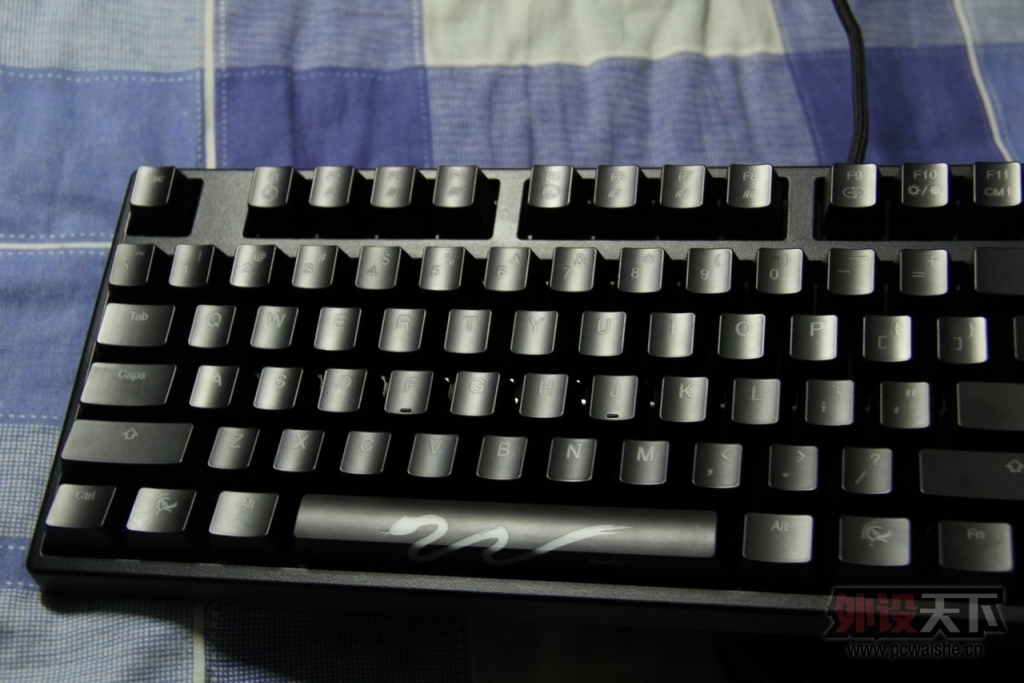

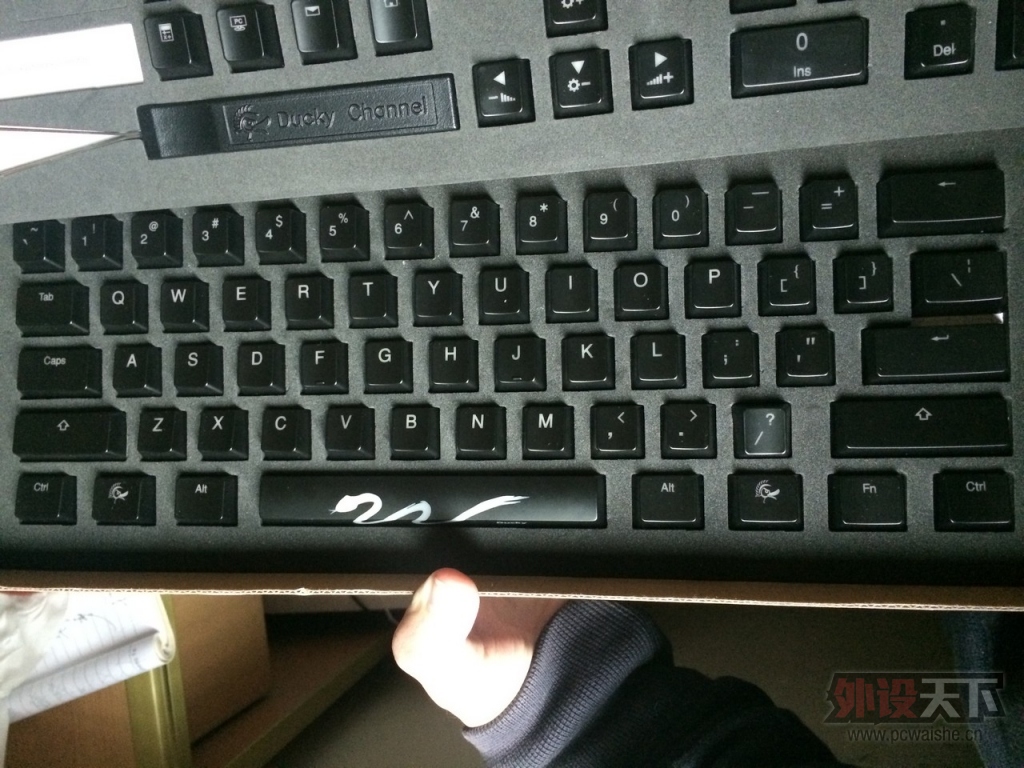

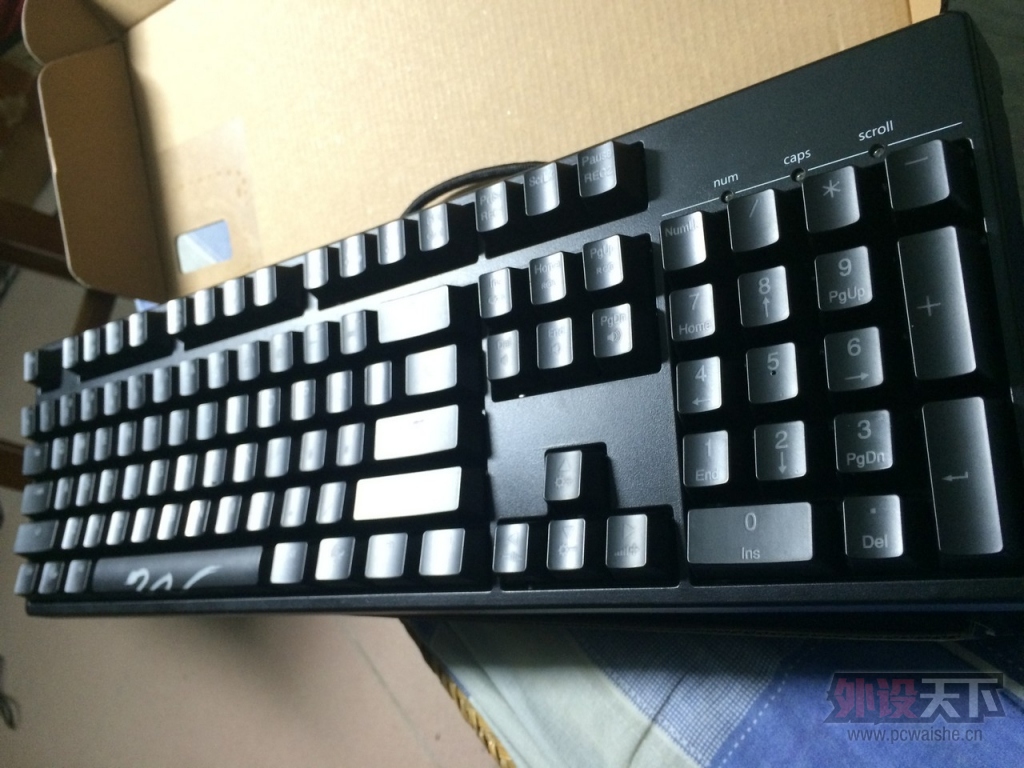

淘来一套Ducky 9008 S3的 键帽。200元，啊祖的。 装上
感觉 ABS的好滑……果然是没有 PBT的手感好。

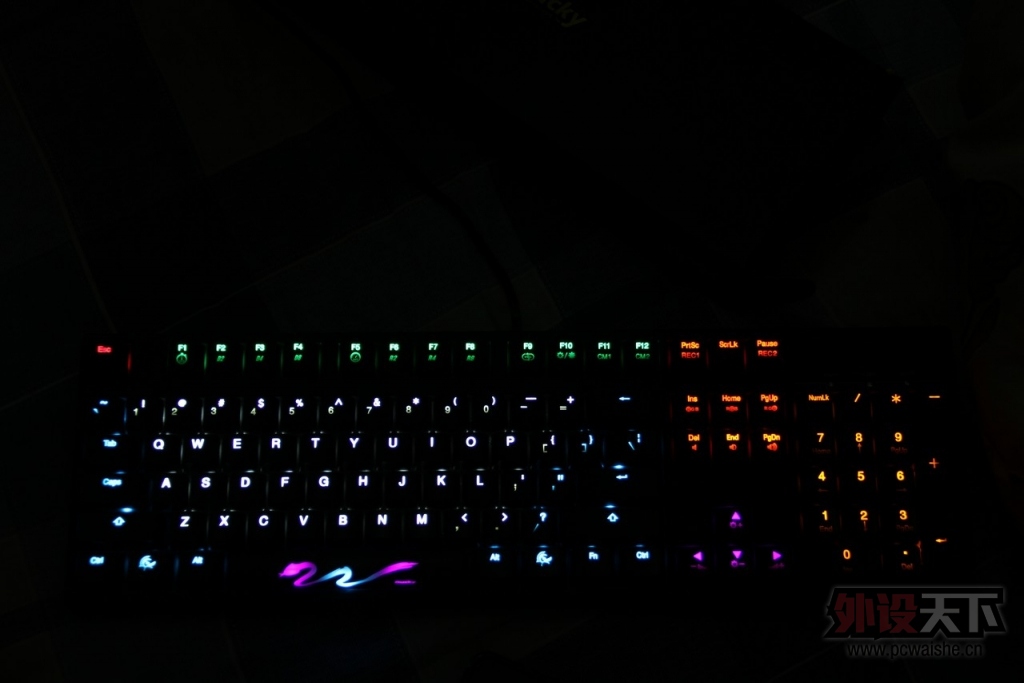

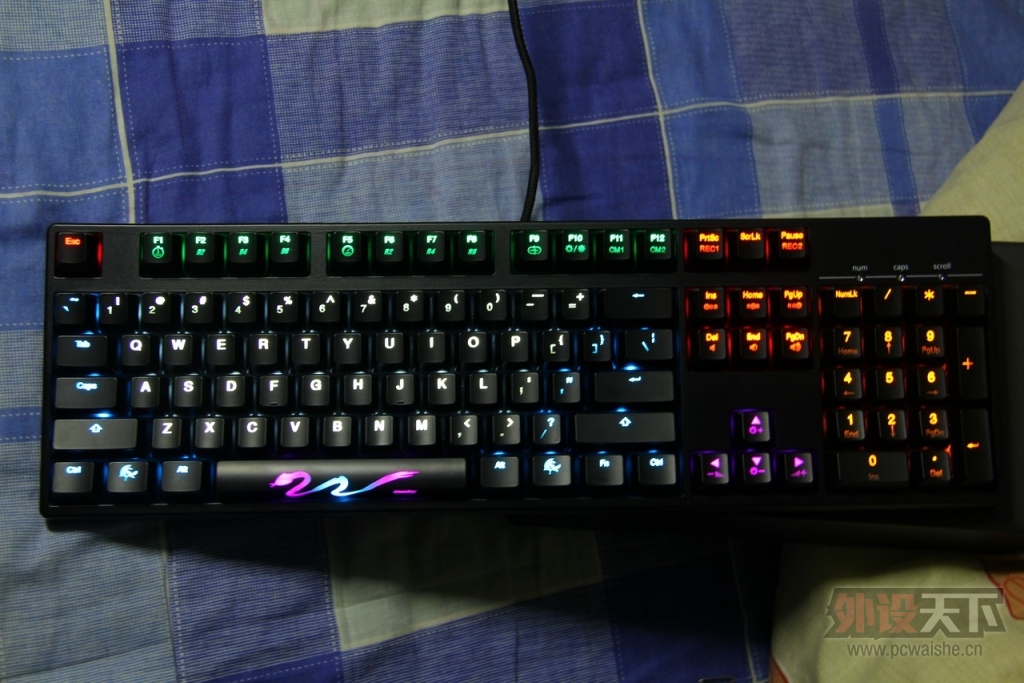

点亮啦！
娘子娘子，快来看神仙呀！

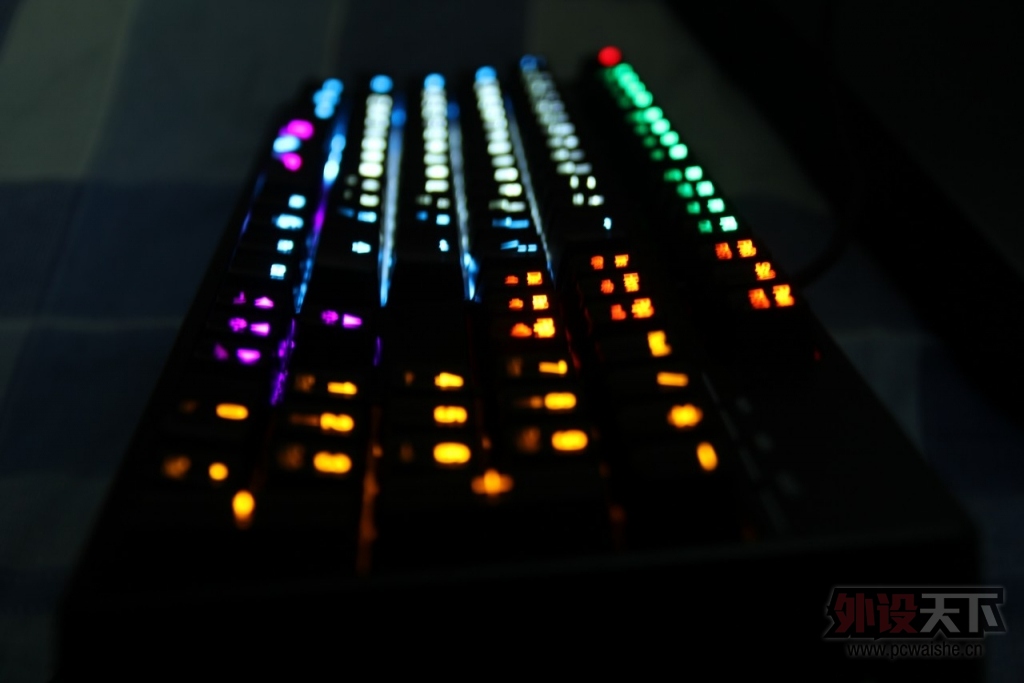

还能亮瞎我吗？
据说撸多了看起来会是下面这样？
后记： 机械键盘就是个大坑呀！下定决心不再买相关的东西了，除非用坏了，哼哼，否则再买就剁鸡鸡！ 本文原创首发于 外设天下，顺便感谢改灯前，坛友Flcc的解惑。 |
