小白 IKBC F-104 拆修经过

codemoon · 发表于 2014-2-23 15:27

本帖最后由 codemoon 于 2014-2-25 12:24 编辑

后续帖子【小白 IKBC F-104 加灯】

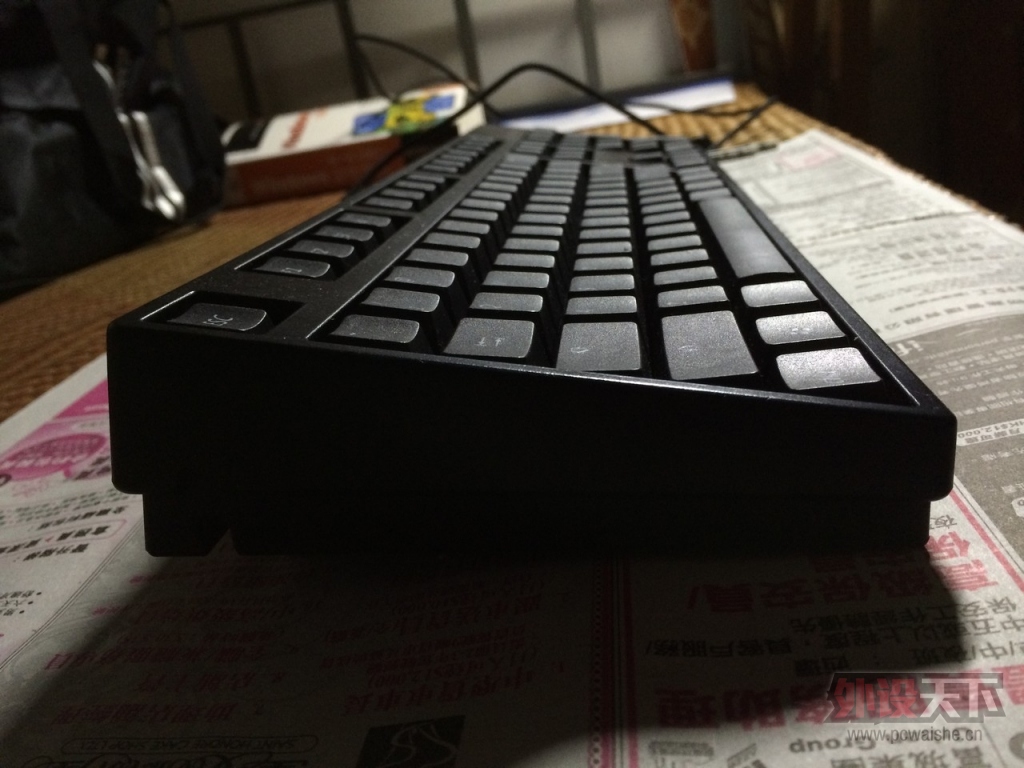

自从2013年8月看见了机械键盘，鬼迷心窍。9月终于还是入了坑。ikbc F-104 和 Ducky 2108，当时看的应该是这两个型号，综合了一下，觉得还是F-104比较划算，虽然没有灯，然老夫堂堂一代盲打高手要按键灯光作甚？而且F-104的键帽更有优势，这辈子都没有摸过PBT POM什么的，这回也赶赶潮流吧。在各种轴之间也流连徘徊了很久，最终怕青轴太吵，决定买茶轴。

在淘宝连运费花了559拿下了F-104，送一套白色键帽（漂亮）和几只RGB键帽（很土）。到货回来感受了一下，果然和薄膜的手感有点相似，比较容易接受，不过那个空格大肉的感觉真让人受不了……有时候竟然回弹到一半就卡住了，怎么对得起老夫559啊？还有就是OEM高度不太习惯，老是按不准退格键旁边的等号和减号（敲点小代码时比较多用这两按键）。

一直使用平安无事，大年初三，传来噩耗。

亲戚带着各自的小孩来我们家玩。结果弟弟在打LOL的时候突然就整个键盘的按键有问题，一时按什么也不没有反应了，一时又可以。我还以为是FN键带的什么锁键功能，仔细研究了一下网上的说明，发现并不是这问题。后来拿起键盘一翻转想看看USB线有没有问题，结果就像开了水龙头一样，键盘猛往下浇水！对，是“浇”！！当时我就吓尿了，赶紧拔插头，把这水都倒光。

一摸一舔，这液体有点腥味？！开玩笑而已……一摸没舔，这液体透明黏糊糊的。我才想起中午去了士多买的健力宝、椰牛……据老夫十多年前喝过一次的经验来看，这玩意就是健力宝无疑了。

上旺旺咨询了一下客服，他说叫我寄去指定的维修点，具体的费用会报价给我的。我思考了两天，觉得还是自己维修算了，怎么说咱也是资深吝啬宅男，怎能轻易被人家宰呢？

于是上百度搜索各种拆机械键盘的教程，就来到了贵地。俗话说，在家靠父母，出外靠朋友。各位乡亲父老，叔伯兄弟，我们去山东投靠亲人，路经此地，可惜盘缠用尽，只得在此买艺，请大家有钱的捧个钱场，没钱的捧个人场……咦？

看了各种拆机的贴子，颇有所得，带钢板的键盘原来是比较麻烦的。

下面是拆解过程：

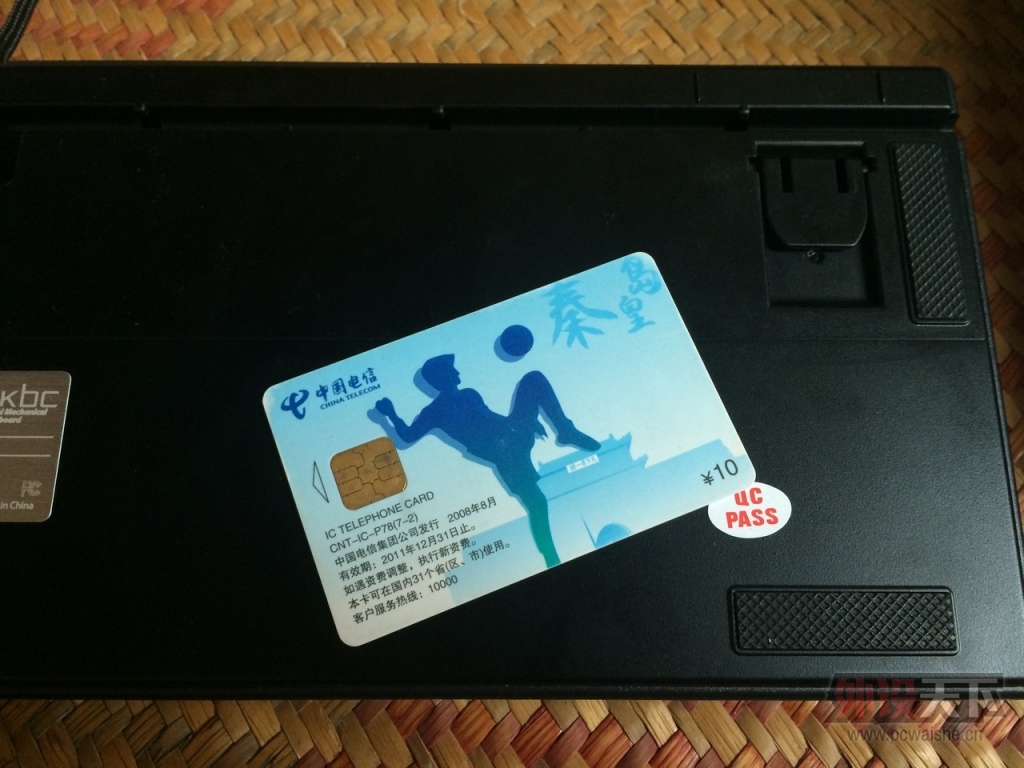

从弟弟的珍藏里找出一张IC电话卡，这玩意可有点历史，可以追溯到清朝康熙年间的康熙字典里面的“中” “国”“电” “信”这四个字。

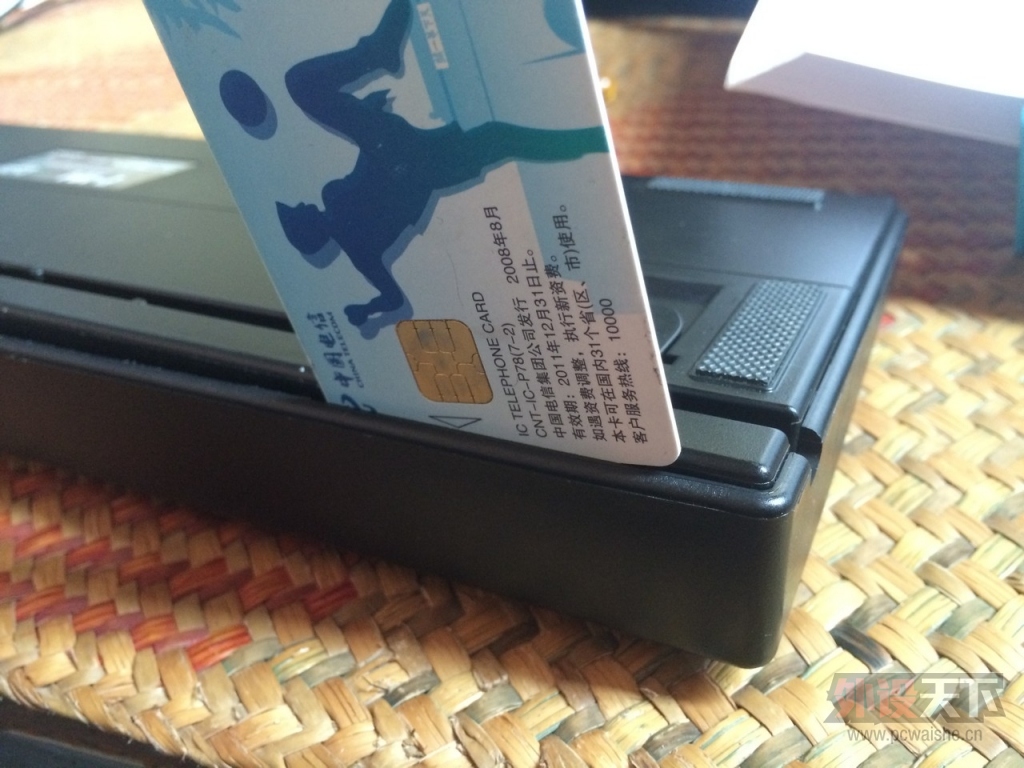

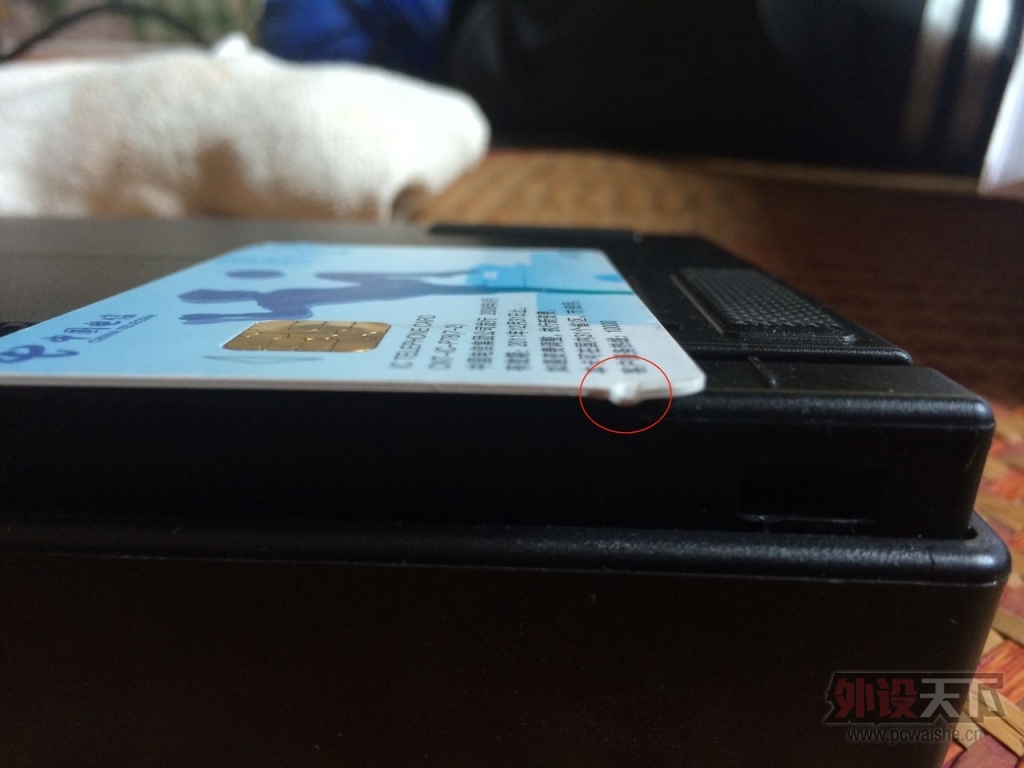

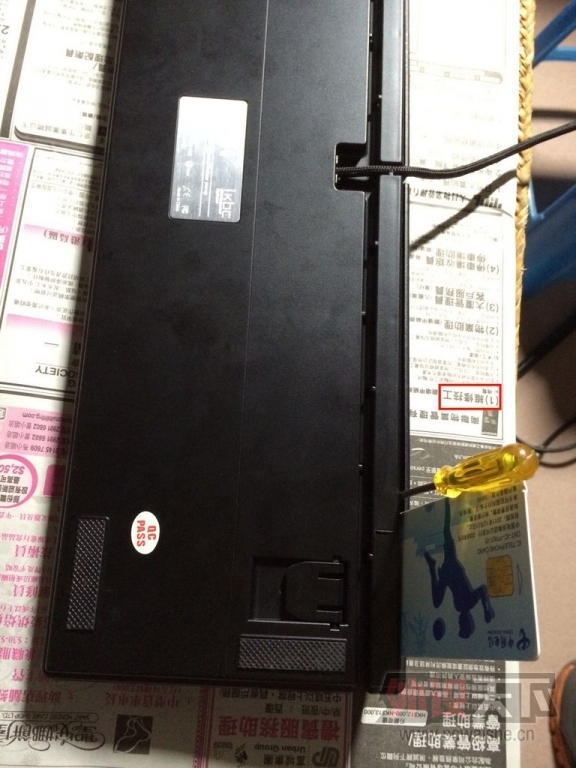

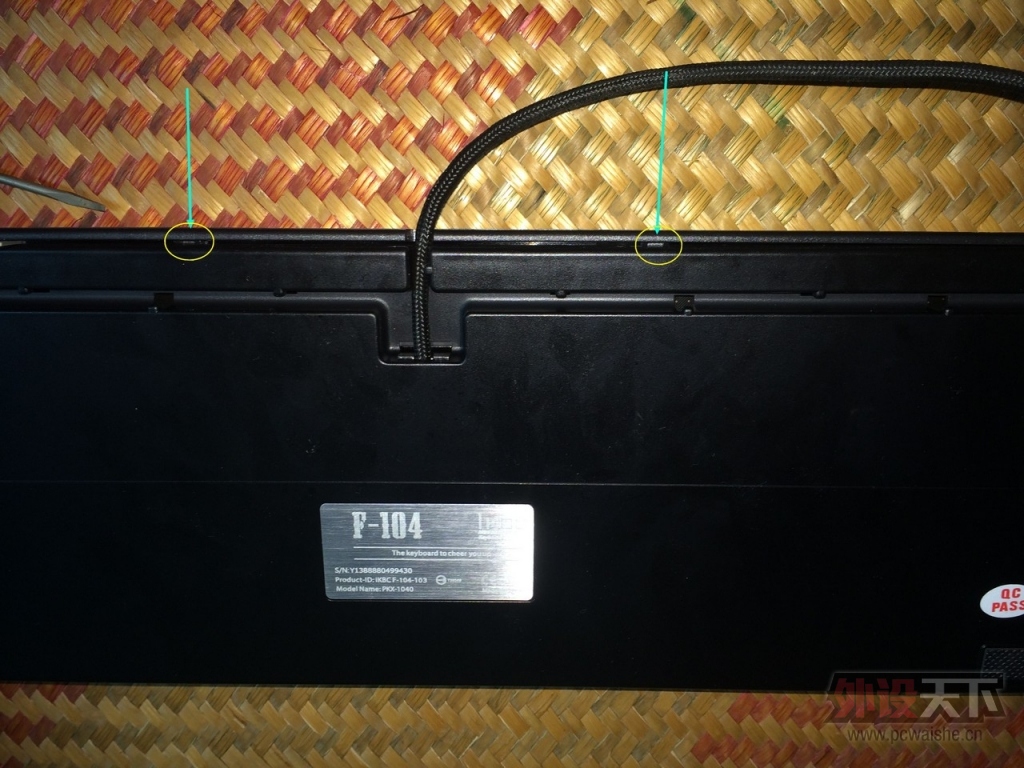

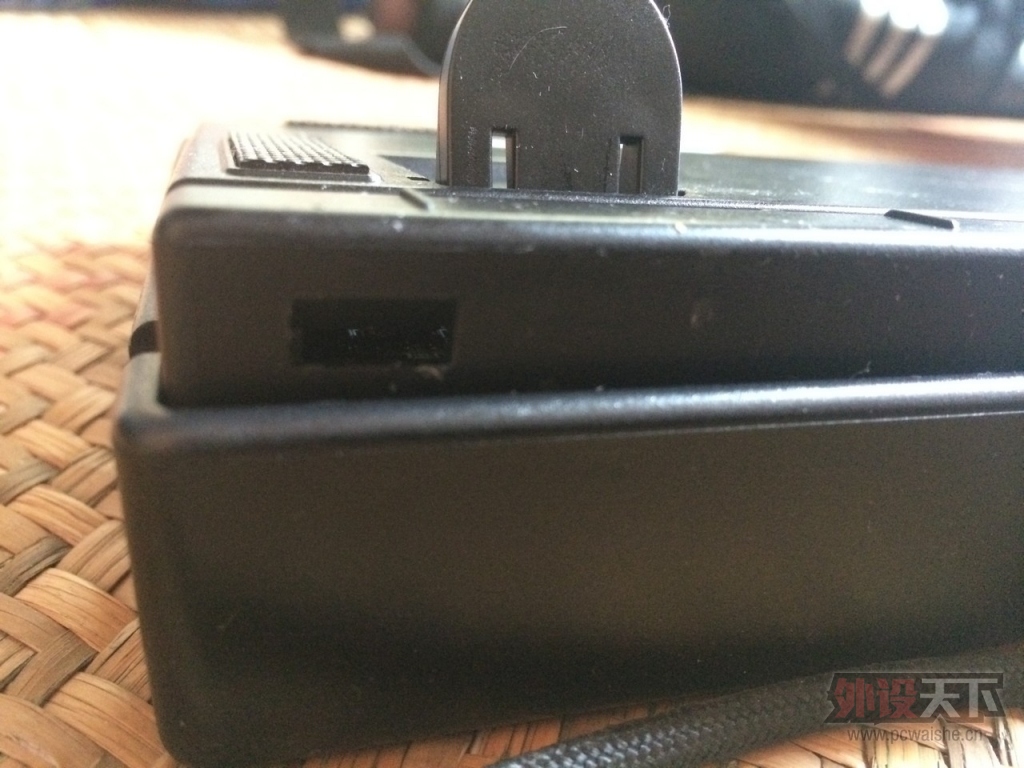

按下图的指示位置把硬卡插入，就可以松开这两个扣了。

但是两边的扣就真XX的紧，费了九牛二虎之力才开得了。

必要时你还能用一字螺丝刀辅助。

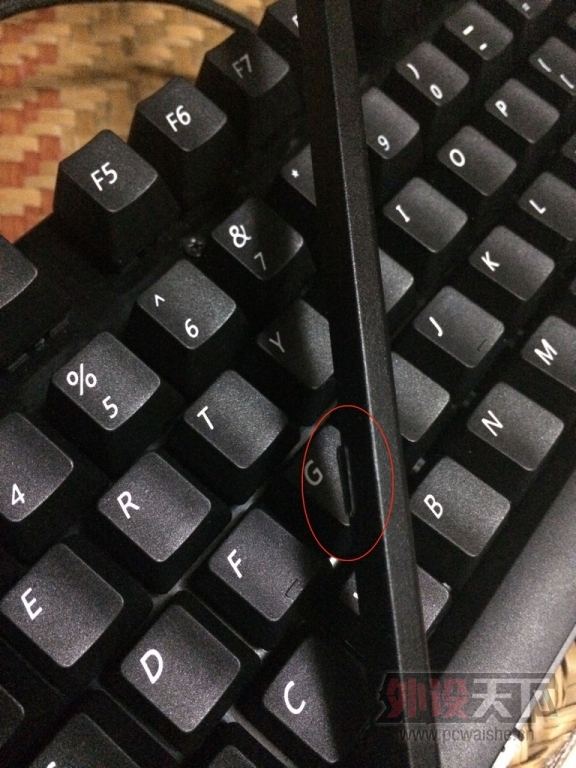

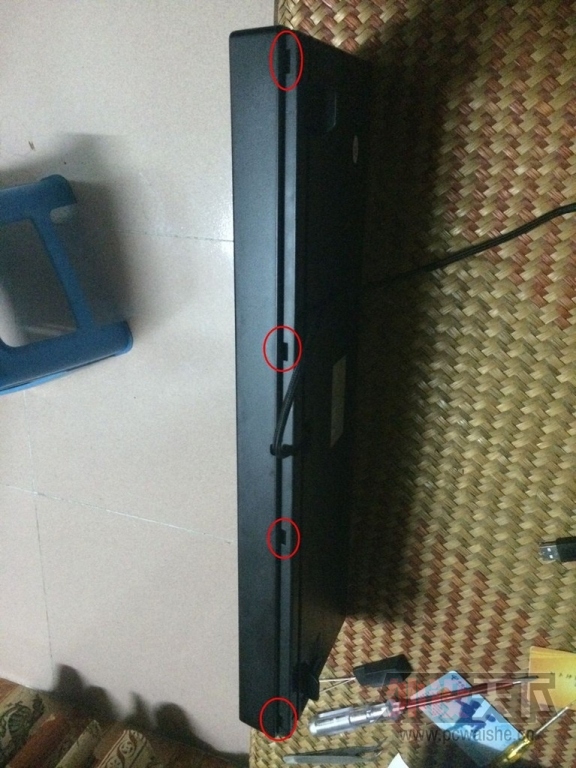

扣子的整体分布图，这图是上面四个，底边还有四个一样的：

壮烈之后的IC卡，同志放心！你不会白白牺牲的！

脱了它裤子。

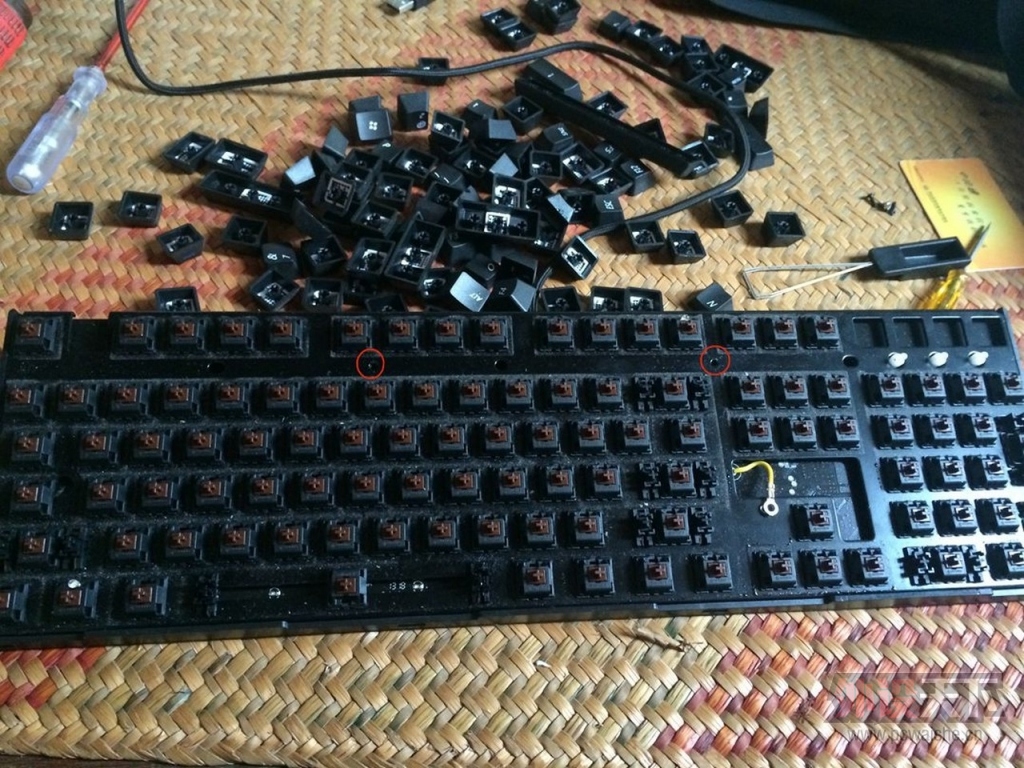

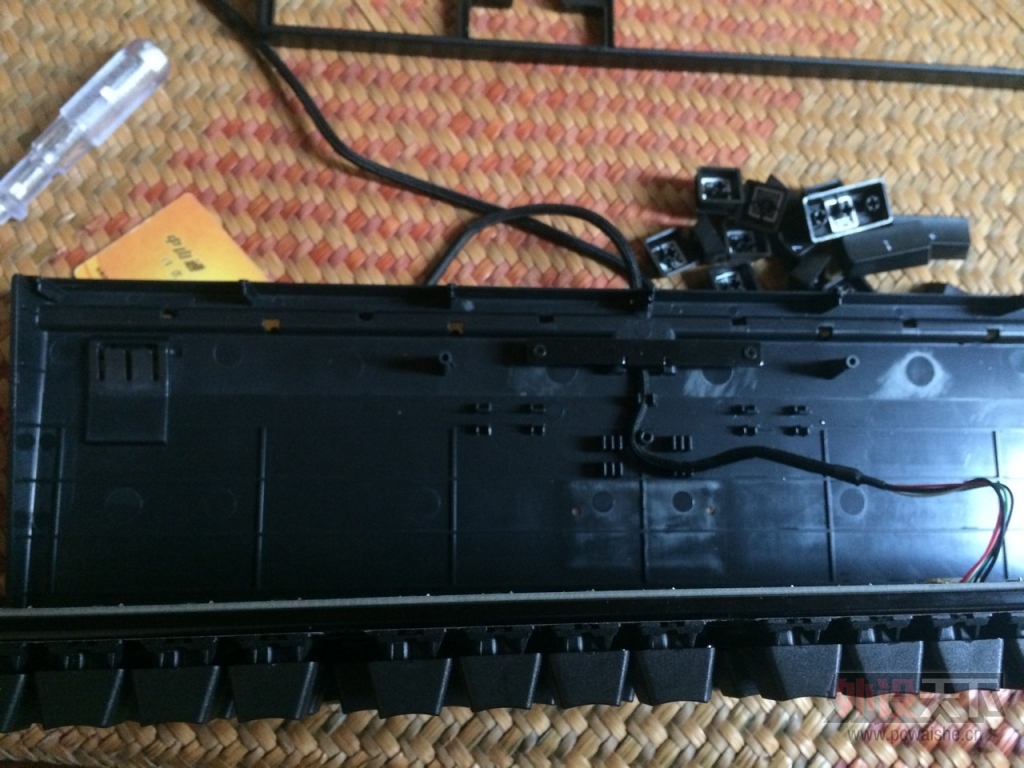

把键帽用拔键器全部拔下来，然后上面有两个颗螺丝。拆掉就可以把底壳和钢板分开了。

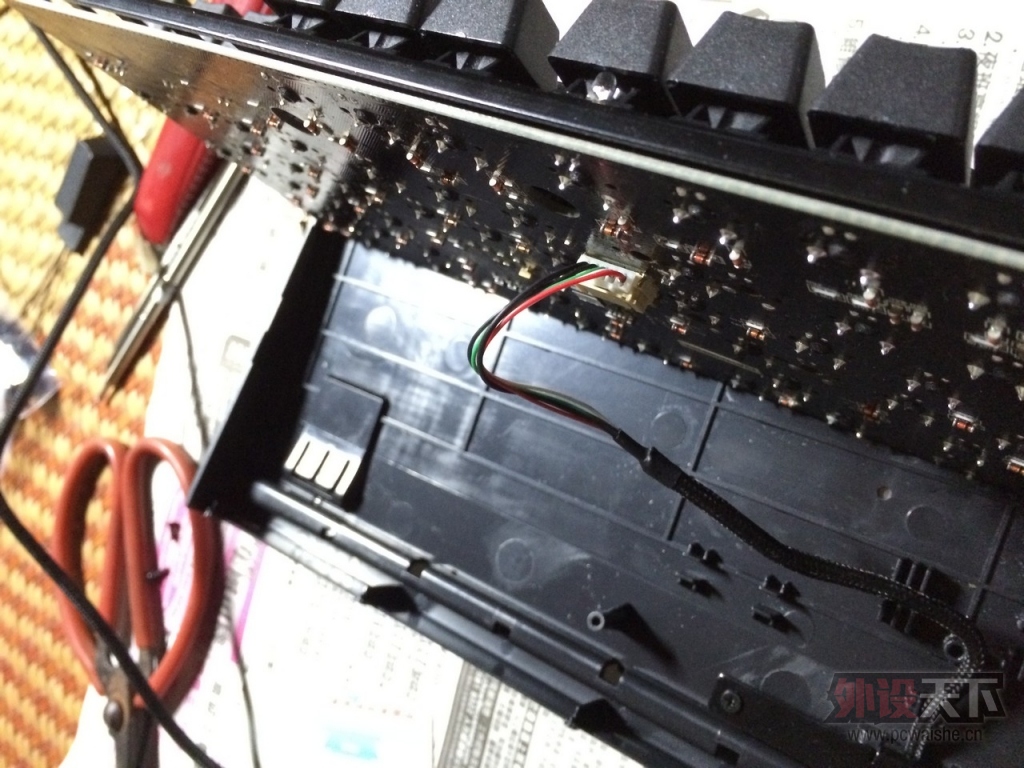

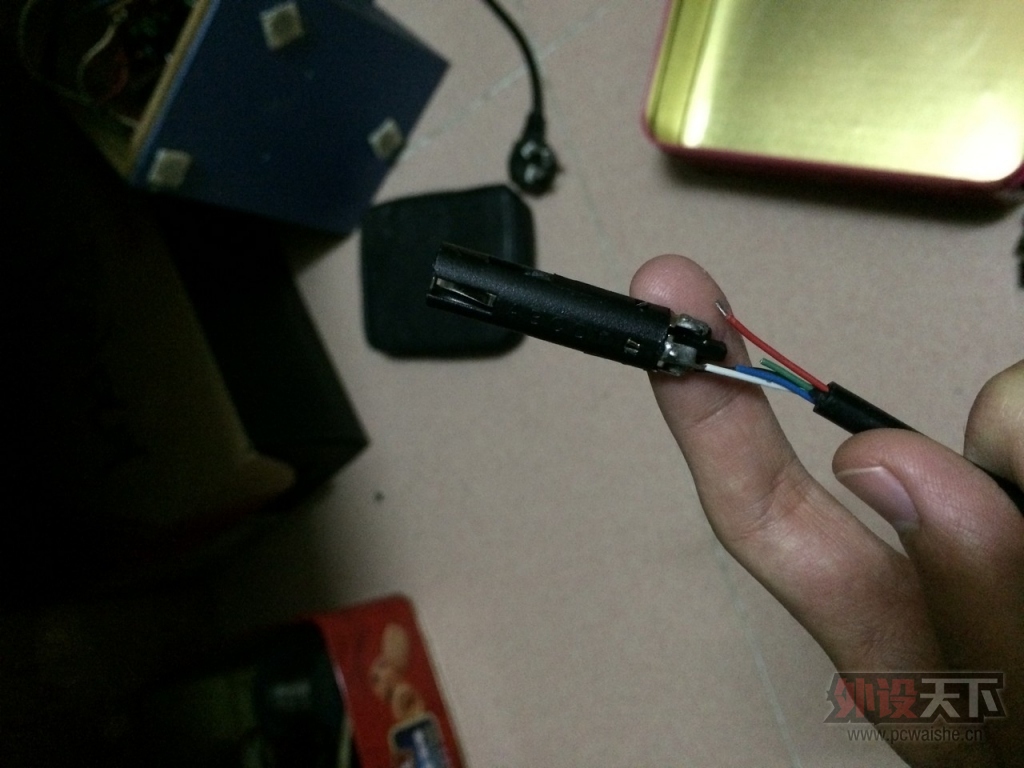

USB连和PCB分离的时候注意，最好用钳子拆，不要拉着几根小线做用力点。

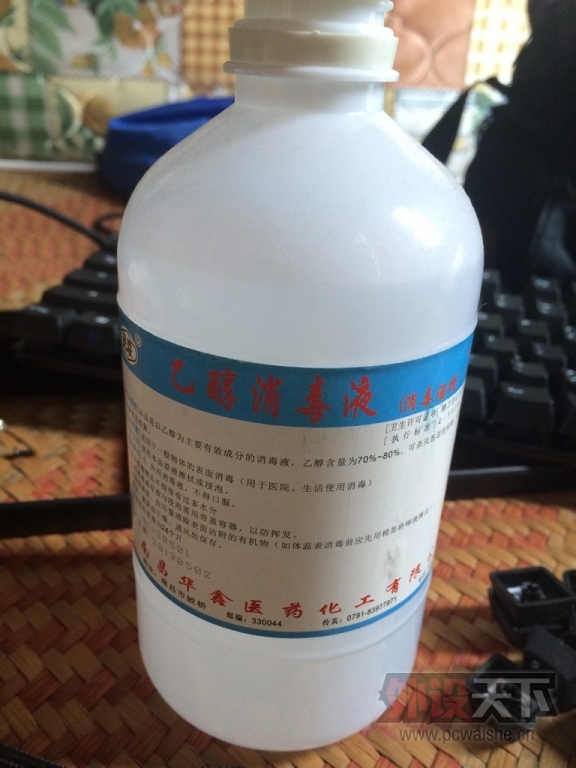

祭出大杀器…………

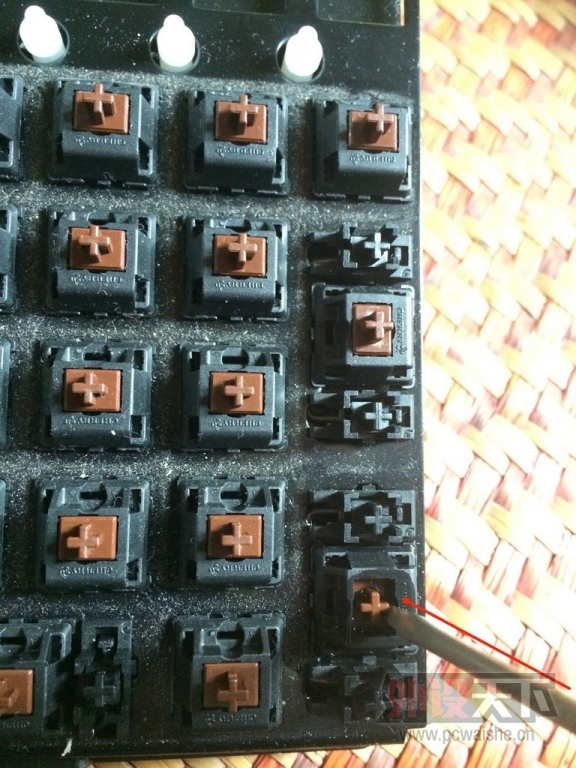

在几个被健力宝黏得最肉的键轴上，用螺丝刀导些酒精进去，然后拼命按键。希望能把那些糖浆带出来。

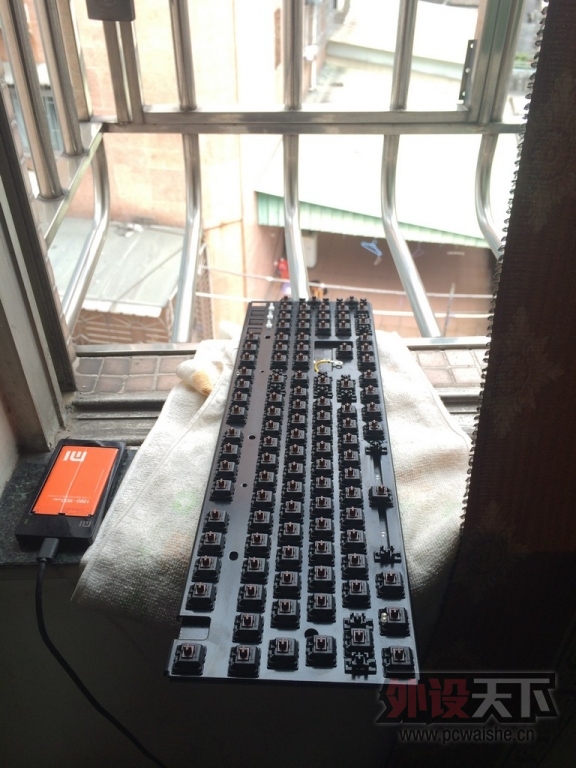

把ALT Win FN Ctrl Enter SHIFT这几个灾民都灌几次之后，放窗台风干。（真不是为小米卖广告）

顺便说说IKBC的造工，拆的时候我发现边框内竟然有那么大的一个注塑口……对得起我的559吗？

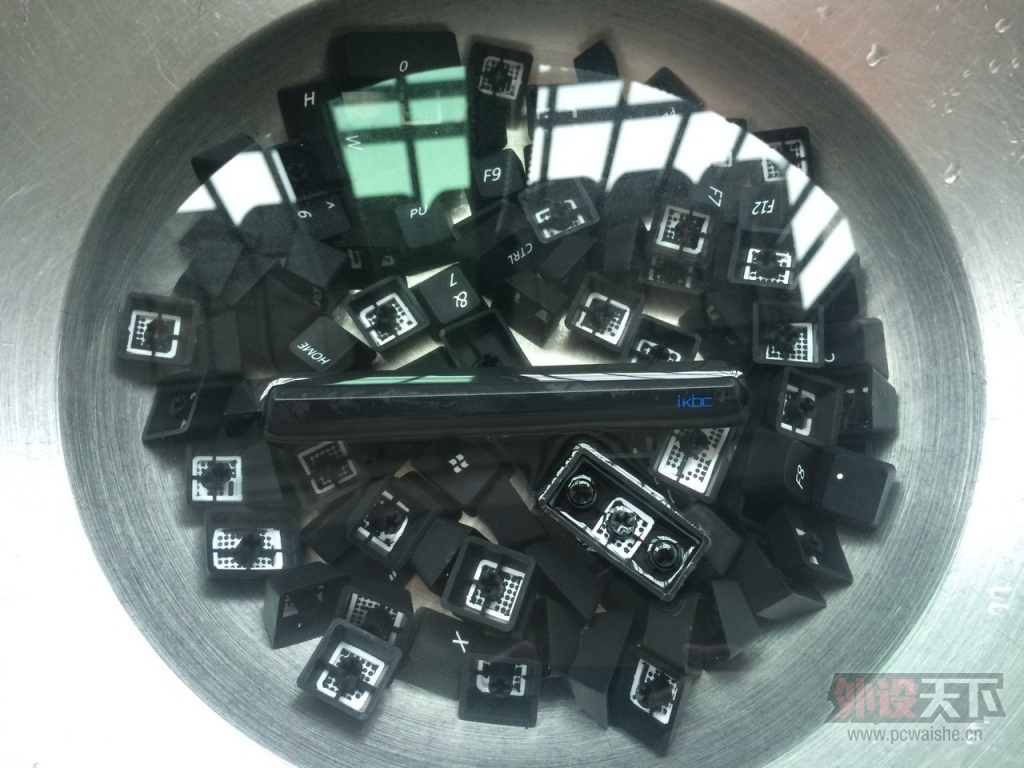

看着键帽有点健力宝，就顺便一起洗个澡了。IKBC你看我洗澡都还给你广告硬植入，今后要认真把好质量关啊！

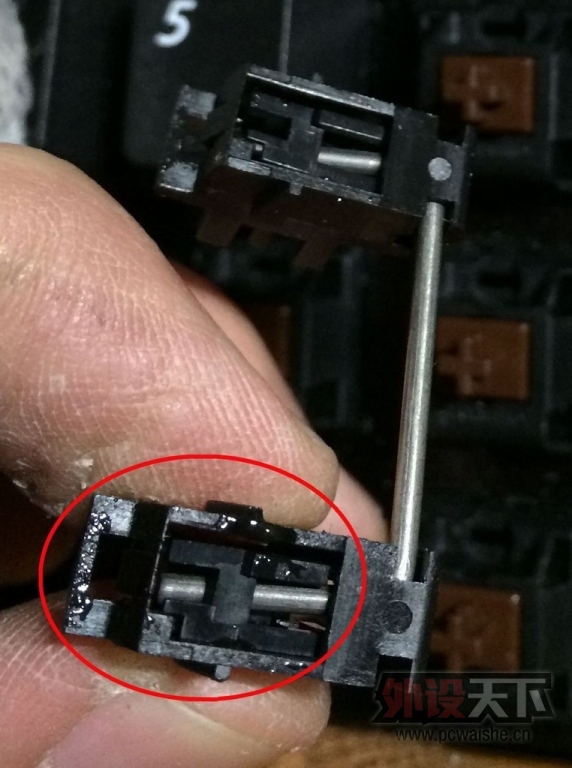

等了半天再看看轴有没有变好了，结果我还是Too young , too simple了……干了之后键还是非常肉，按了几乎不回弹。

怒从心中起，恶向胆边生，一不做二不休，富贵险中求，人为财死鸟为食亡。

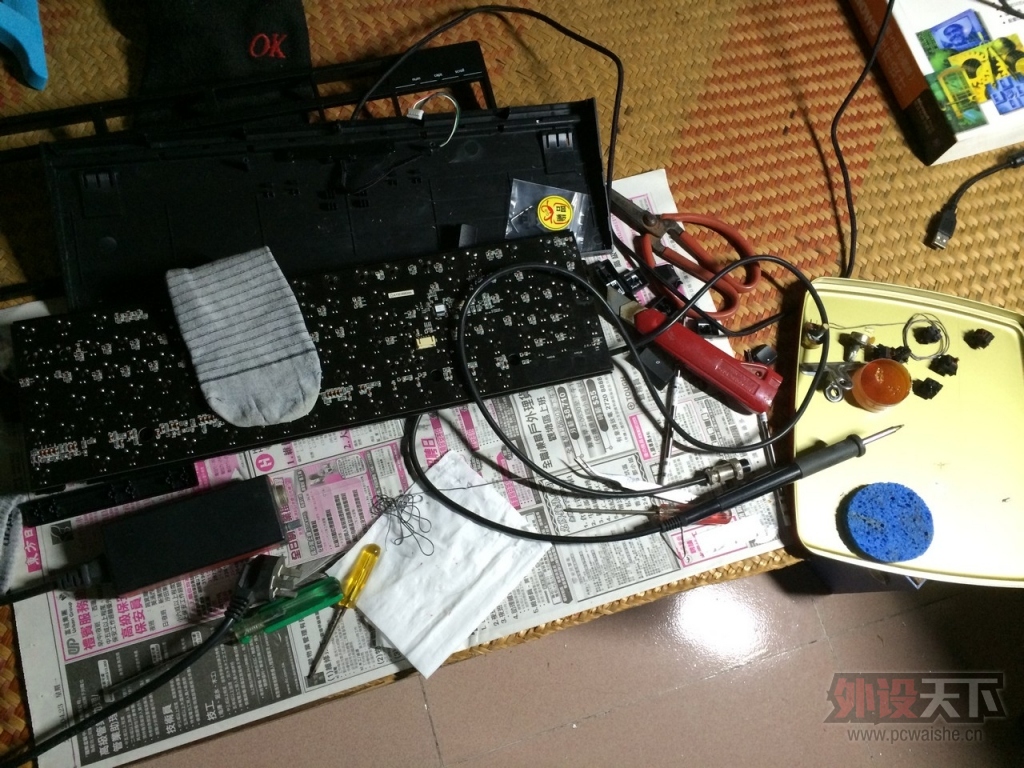

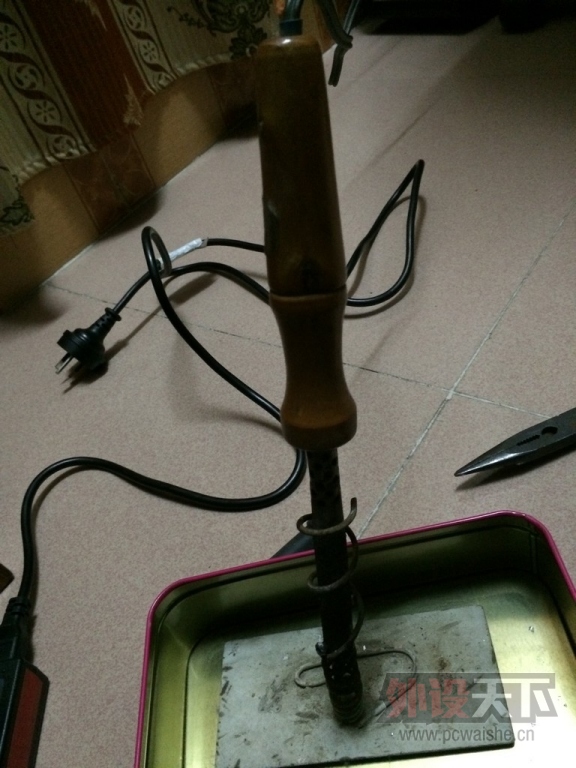

祭出白光电烙铁（自带的白菜版），吸锡泵，松香（固体），锡丝（低熔点的），袜子（用来握键盘，PCB的针脚好扎手）。

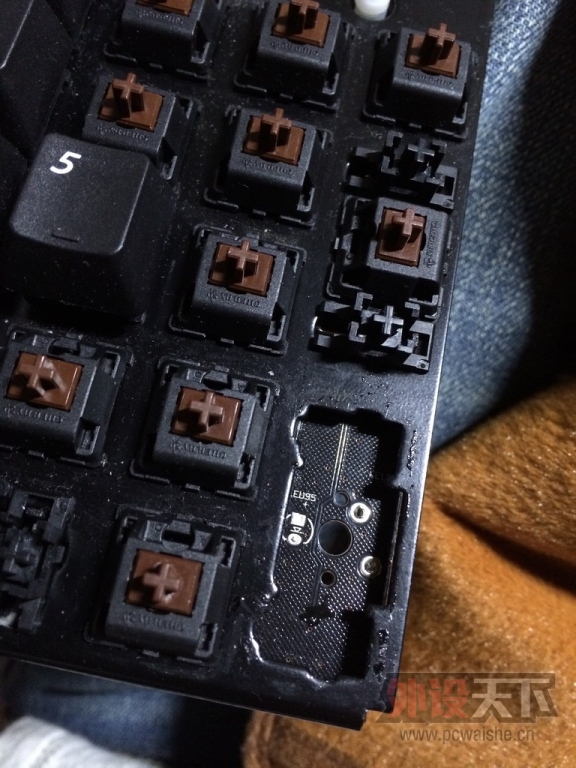

一不小心就是这个后果：

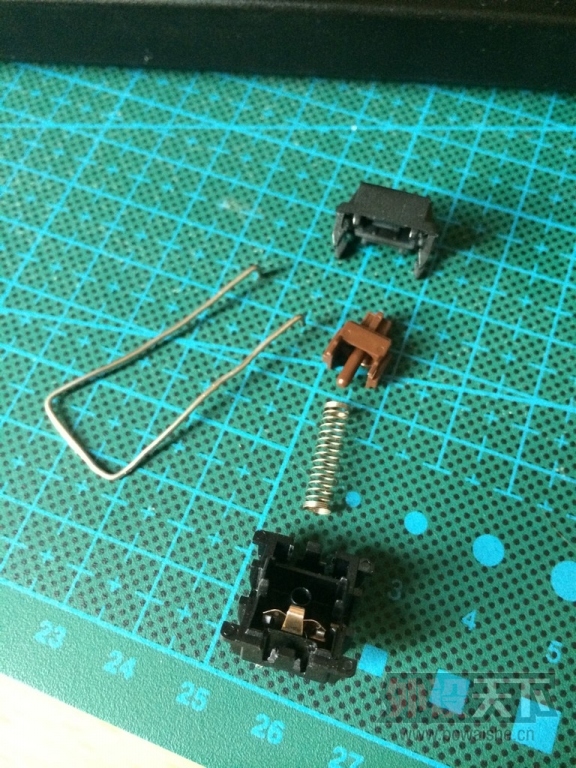

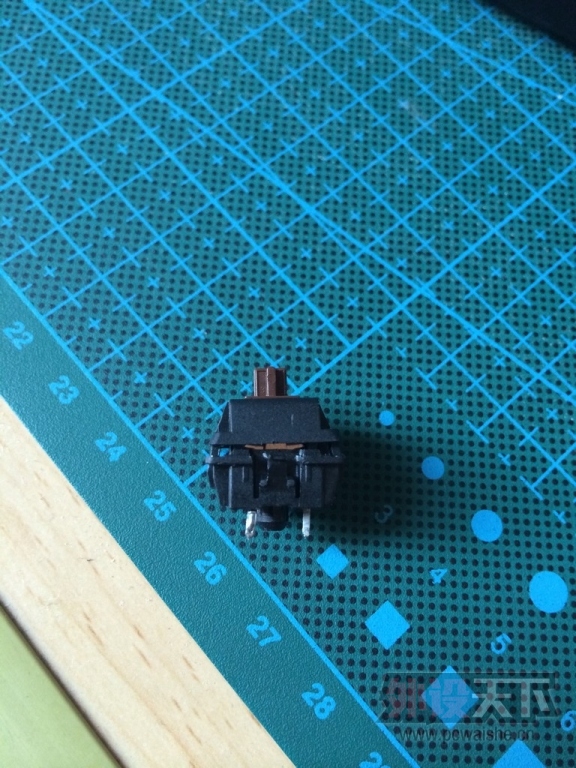

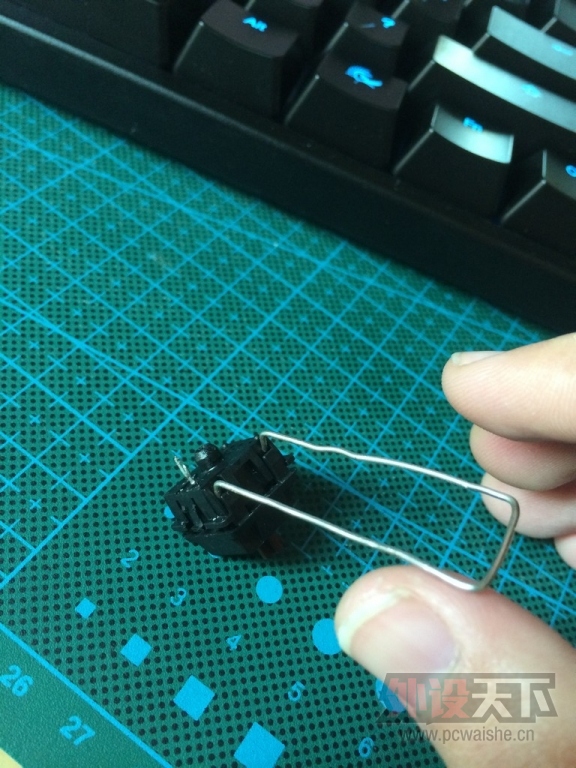

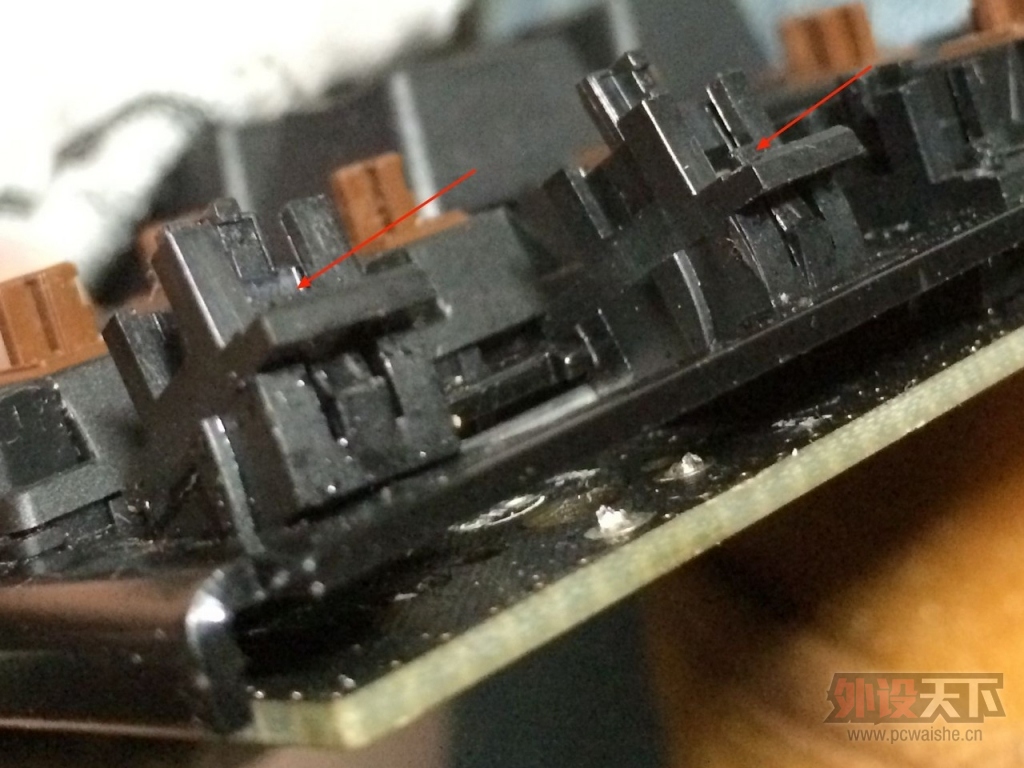

拆！这过程太痛苦了……其实我只是一个新手，没有什么拆焊的经验……吸锡泵硬是吸得轴两脚差不多清了，但还是动不了。最后是一边加热一边用螺丝刀推轴的中间固定杆，才能弄出来（当然，也要按紧轴上面的两人侧面的卡位），很难，当时没空拍图。

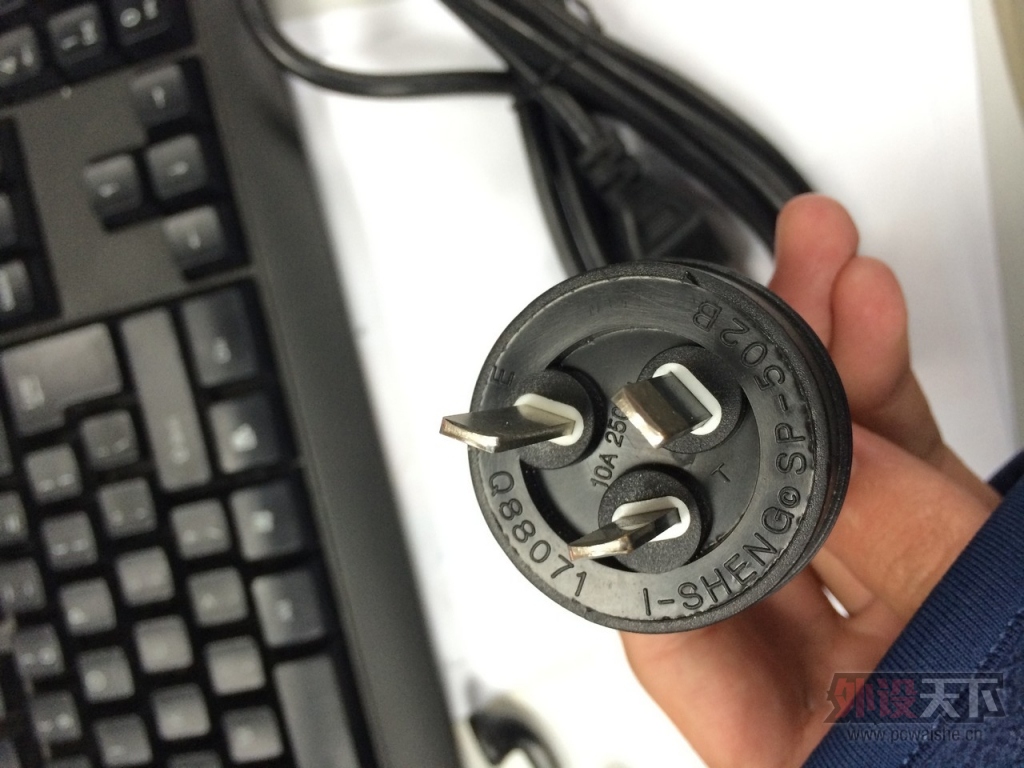

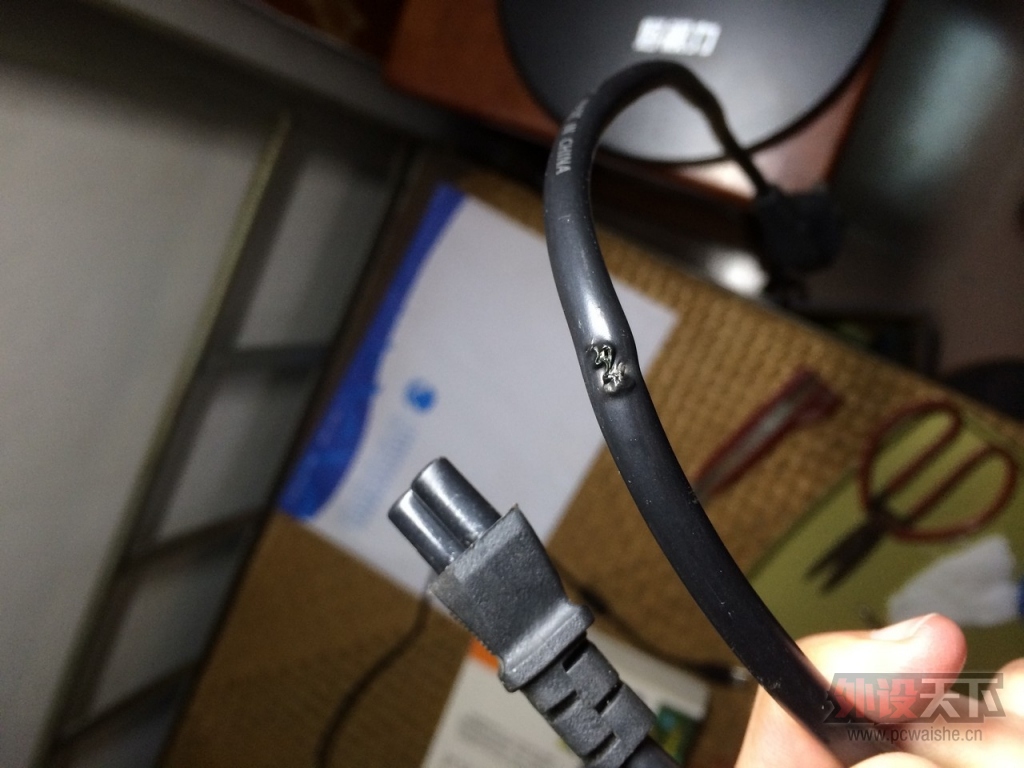

中途还发生了点意外，白光的电源线烧了（接交流那条）……估计是这电源的的质量太次了，还标0.75平方，去死吧。
