唔系好仁

sd61684677 发表于 2014-2-23 18:13
改成正图,*-*

图片左边，上到下分别是

GND＝地线
L＝左线
M+ ＝mic正
M- ＝MIC负

右边，上到下
GND＝地线
L0＝左线
L1暂时不明
R正常情况下应该是右线，但这里不明

正常情况下，耳机的线定义是
绿线＝耳机左单元线
红线＝耳机右单元线
细金色线=耳机左右单元共用的地线
白色＝MIC正线
粗金色（跟白线裹在一起或者裹在白线外面）＝MIC负线

sd61684677

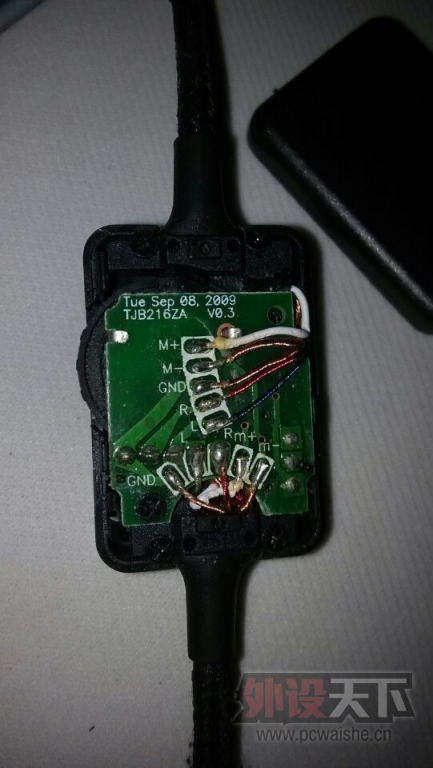

加上张线控图..

sd61684677

已解决，方法是按线控上的标识分好颜色，然后焊到相应的标识上就OK了。

1：把头剪掉，先分好线，
M+：白。
M-：分成一单根一单根，散开的金，得自己拧成一股。
GND绝缘：细金
R：红
L：蓝

2：焊之前线把MINIUSB母口掰下来，线先打个结，然后顺着口进去往右拐，但是要绕过右边里面的那个螺丝孔，然后放上电路板压住，拧上螺丝，固定MINIUSB的那个套套这里上不上无所谓，我是上上的。

3：多往里面拉一点线，开焊，焊好以后把结的地方调整好，太长太短都不好，然后往外拉到拉不动就OK了，合上，上上螺丝，搞定。
