最近整GH60，结果GH60还没装好却先整了个数字键盘出来。
说起这数字键盘可以说是一个传奇一般的存在，
其一，最便宜的机械键盘
其二，还是最便宜的机械键盘
其三，还是我见过最便宜的机械键盘

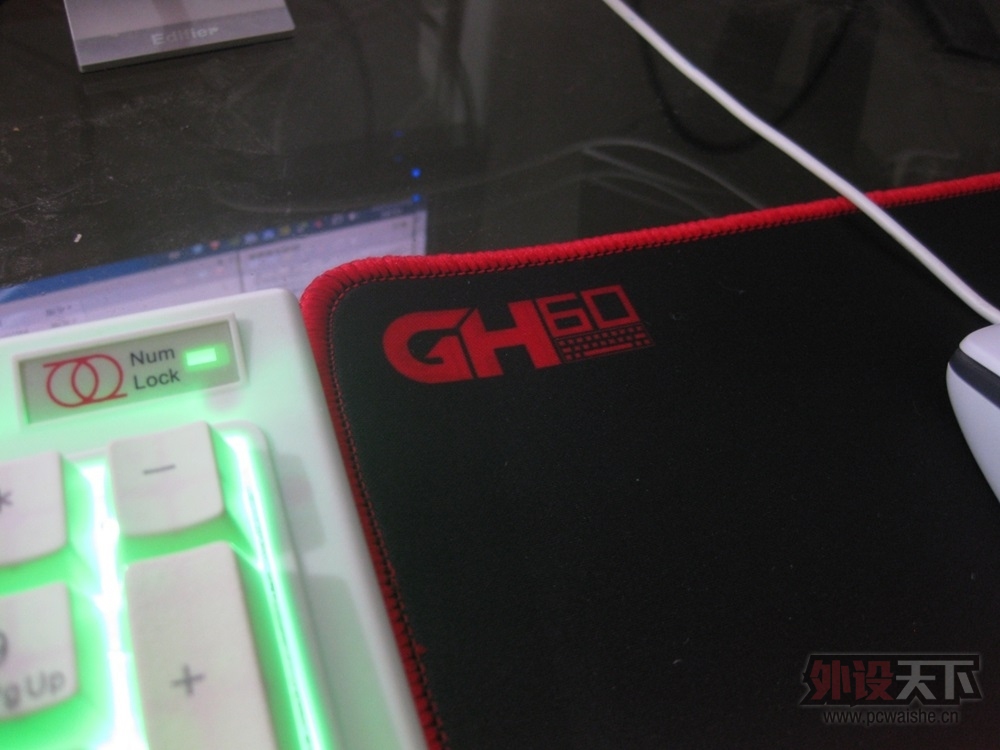

GH60还没装好，先用WYWK的87键盘顶着先

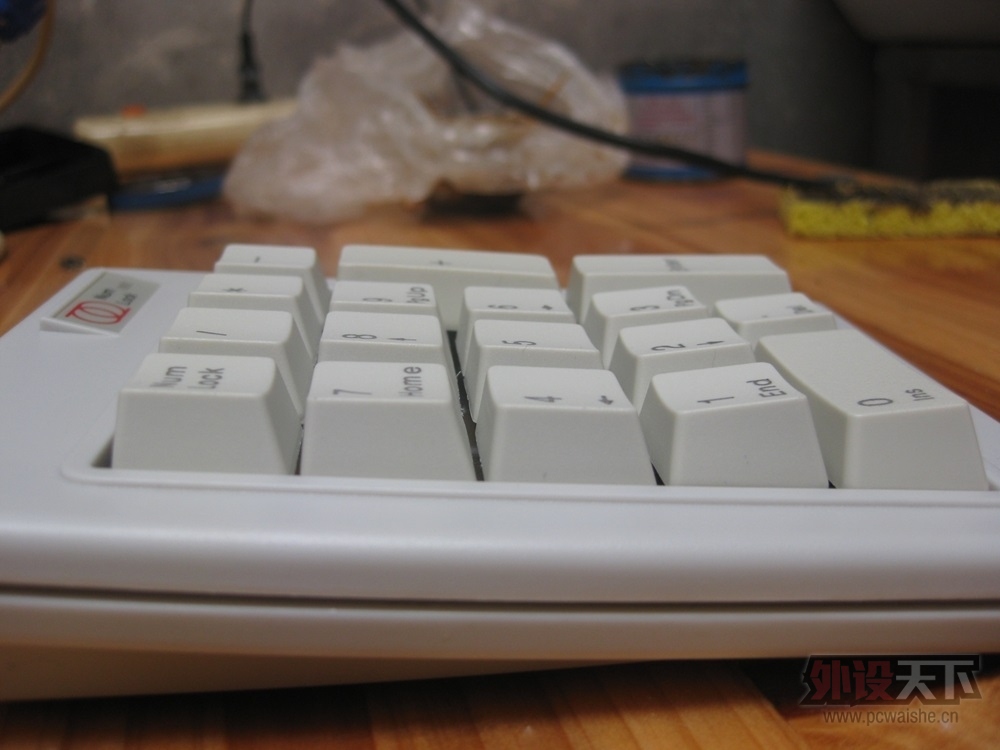

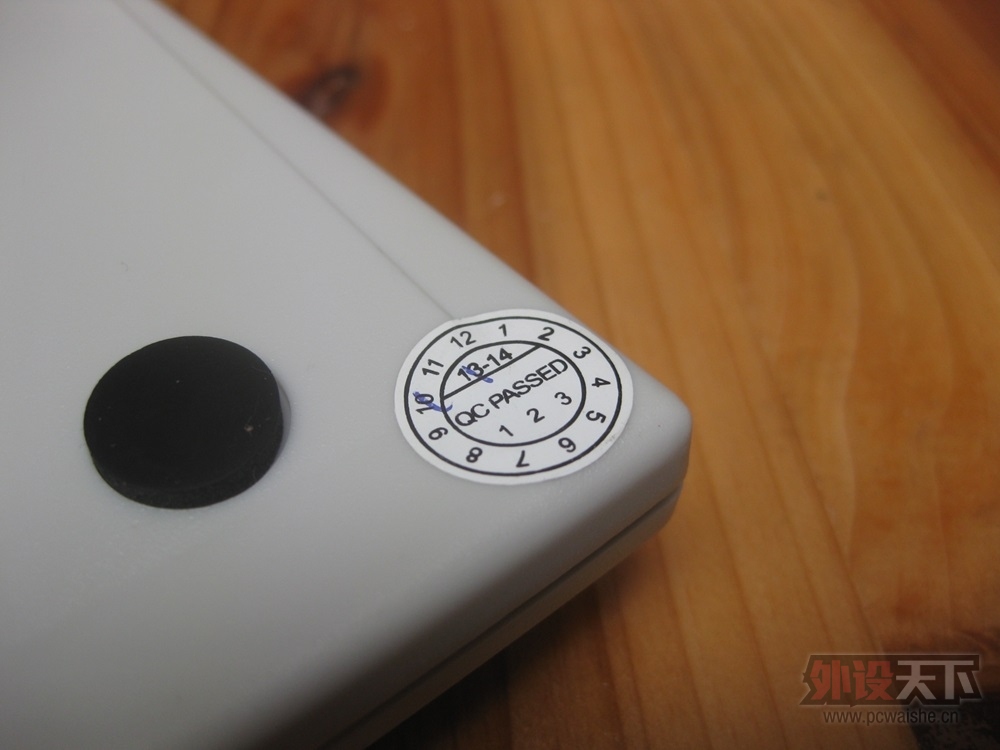

下面开始说键盘了，外观真的不上镜啊



都说了最便宜的，所以也就偷工减料，大键都没有平衡杆，所以按的时候手感差了点，这是我对这键盘最不满意的地方

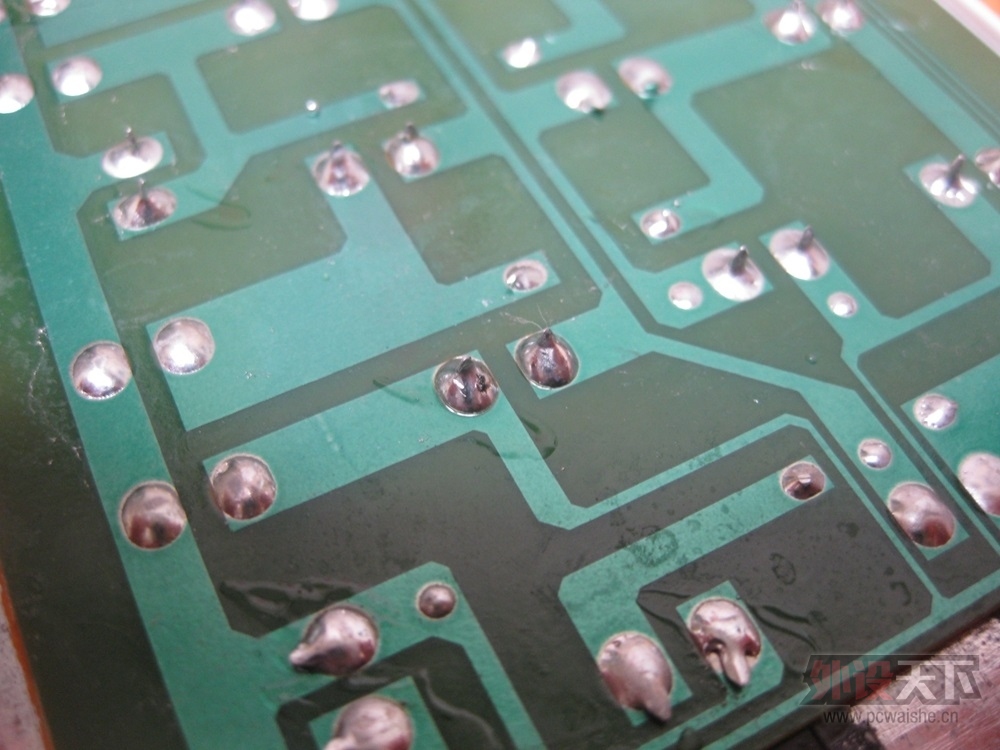

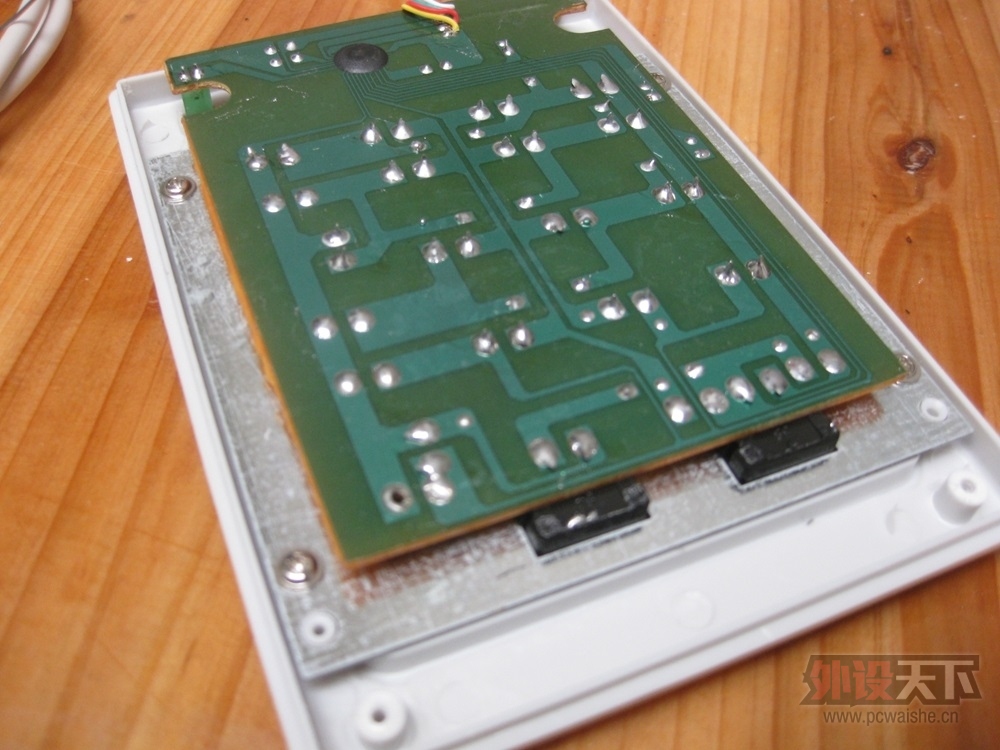

焊点很大很牛，还把针脚掰弯

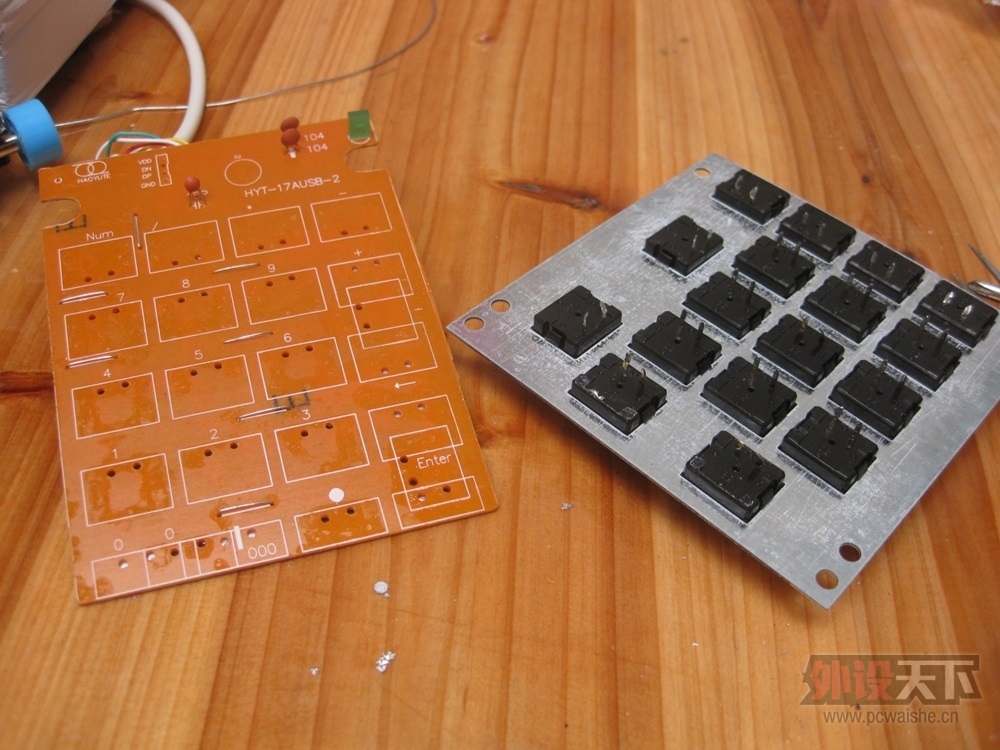

PBC很烂，都说最便宜了，能不烂么

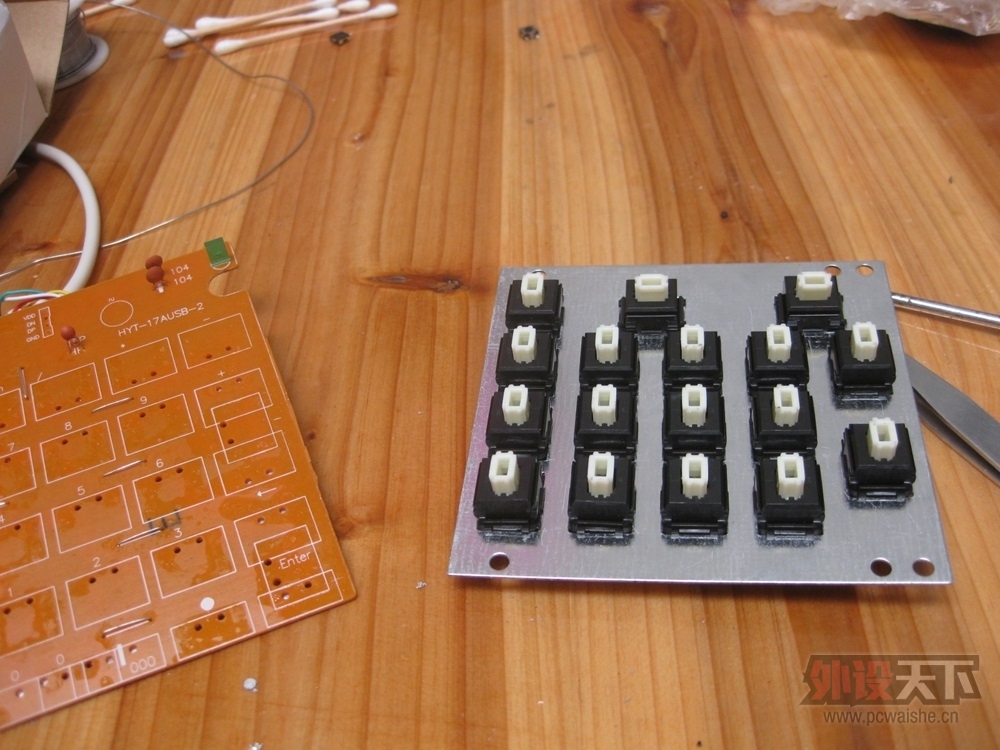

拆轴没技术含量不用看了

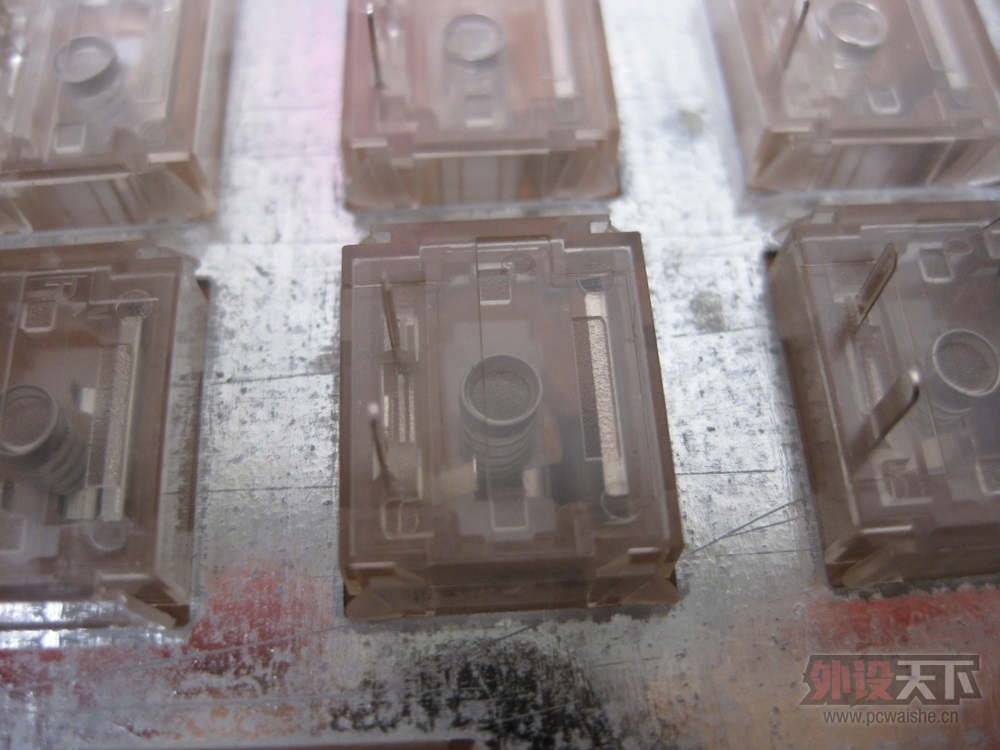

说说这颗轴，估计问一下韩国人他们会清楚点

RGB(68, 68, 68)">Matias键盘就用这个轴的，你还别不信，但事实就是这样的


这颗是有声的轴，跟MX青轴有点象但不一样

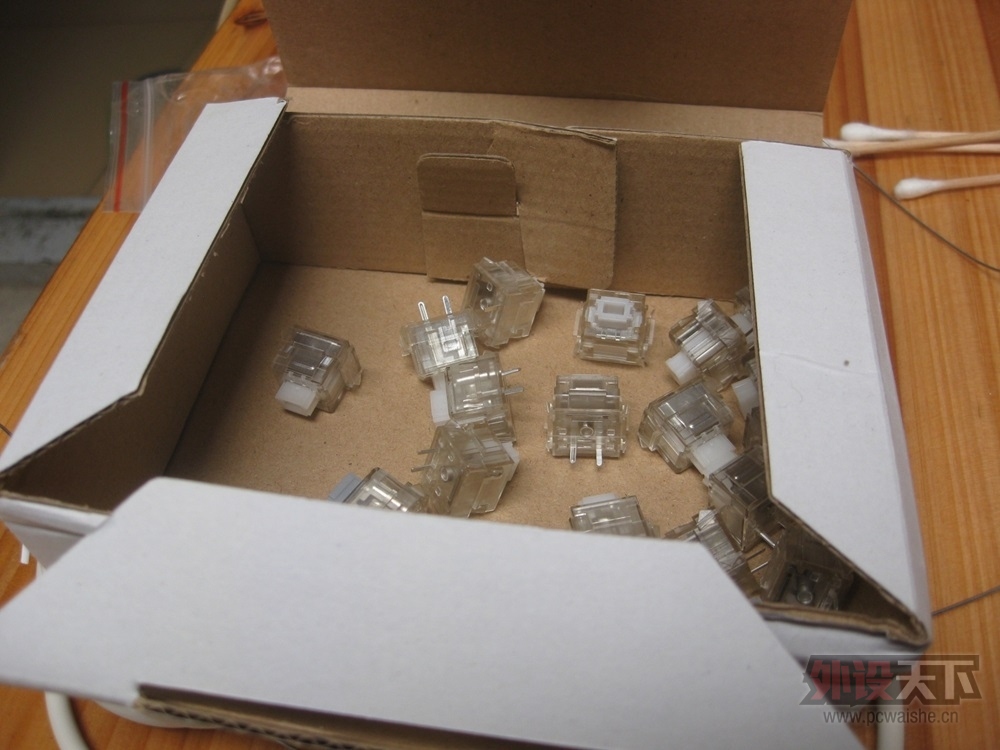

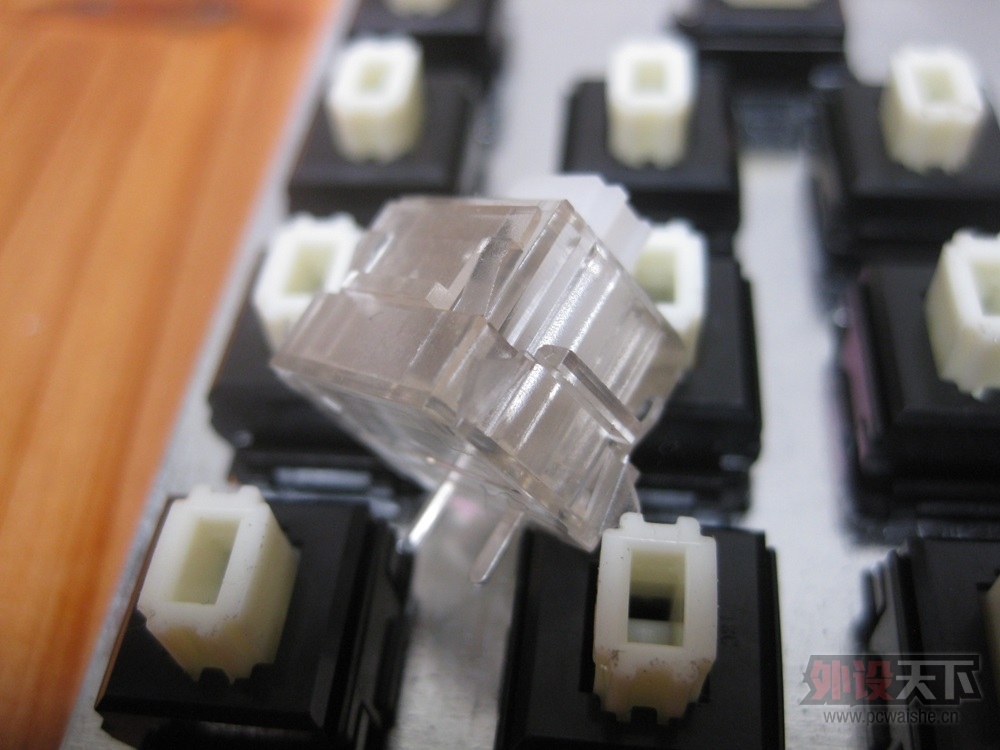

透明的外壳是我看上他的原因


可惜轴芯不是很漂亮

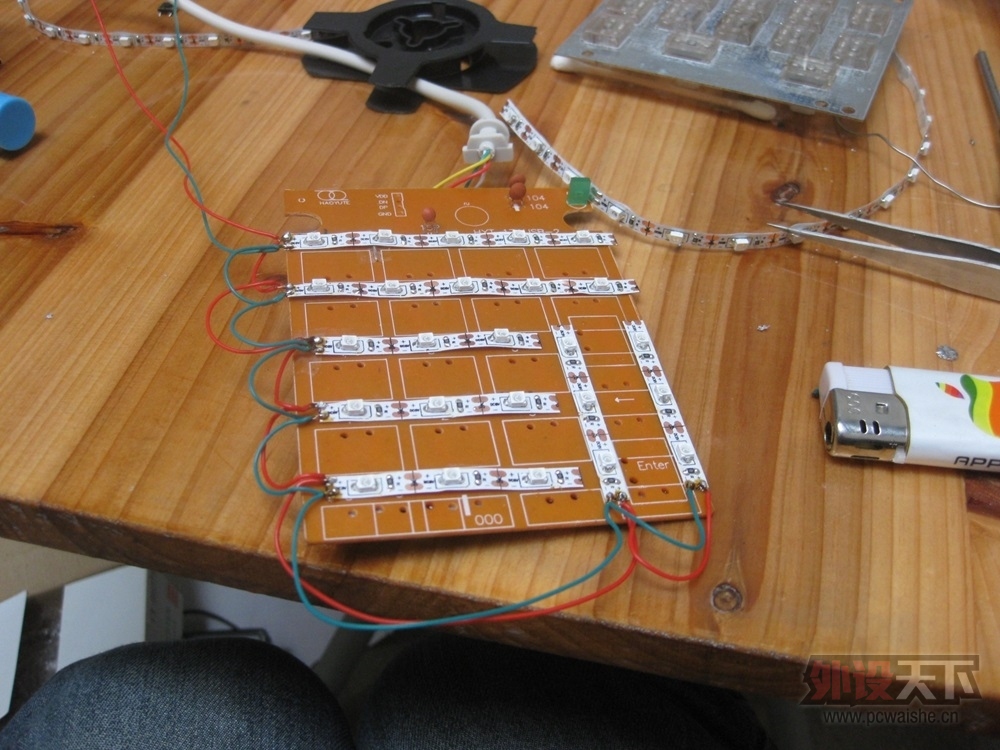

如何上灯的，看清楚了啊

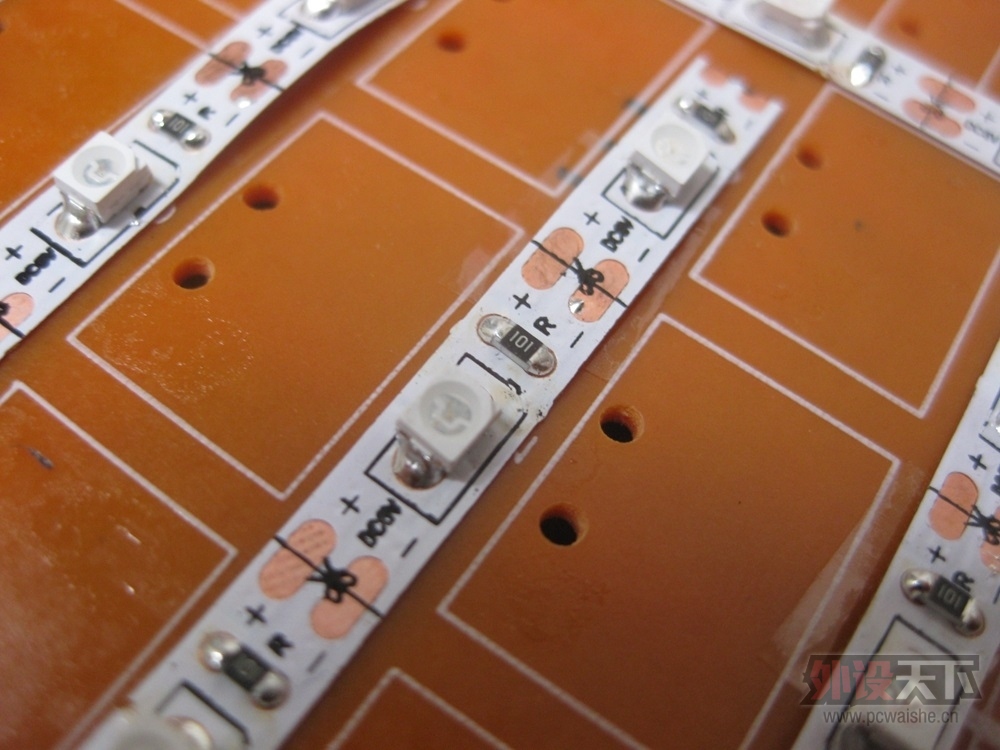

LED灯带选用5V的电压，省去很多麻烦

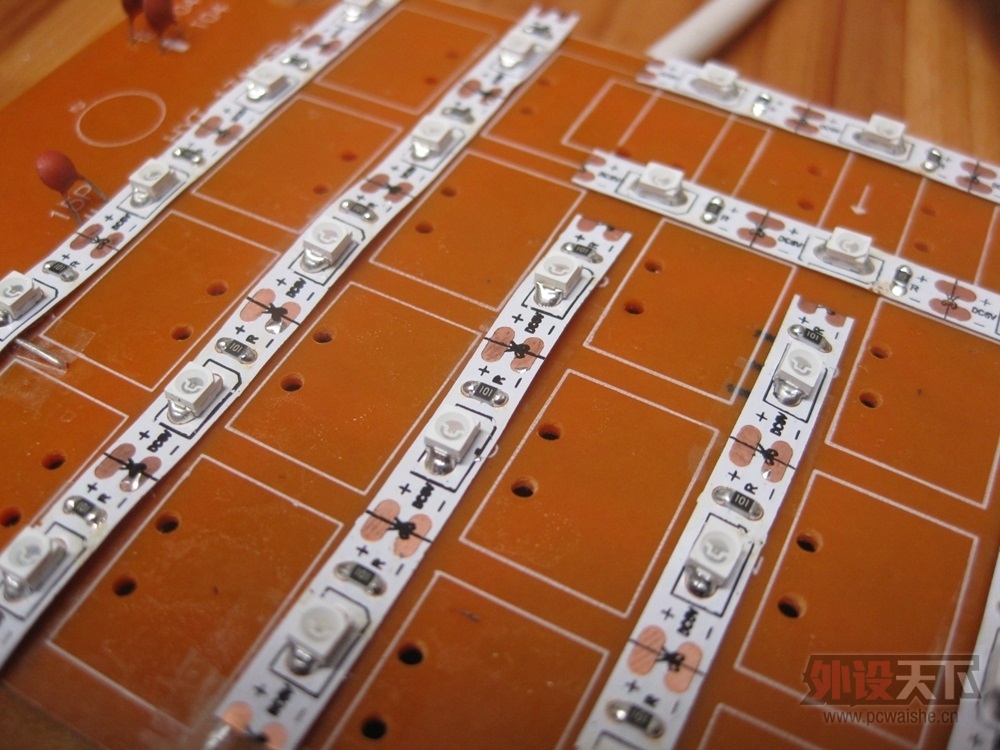

背面有双面胶，贴好就可以


连线跟简单，把所以正极连起来，在把所以的负极连起来，接键盘电路就可以了

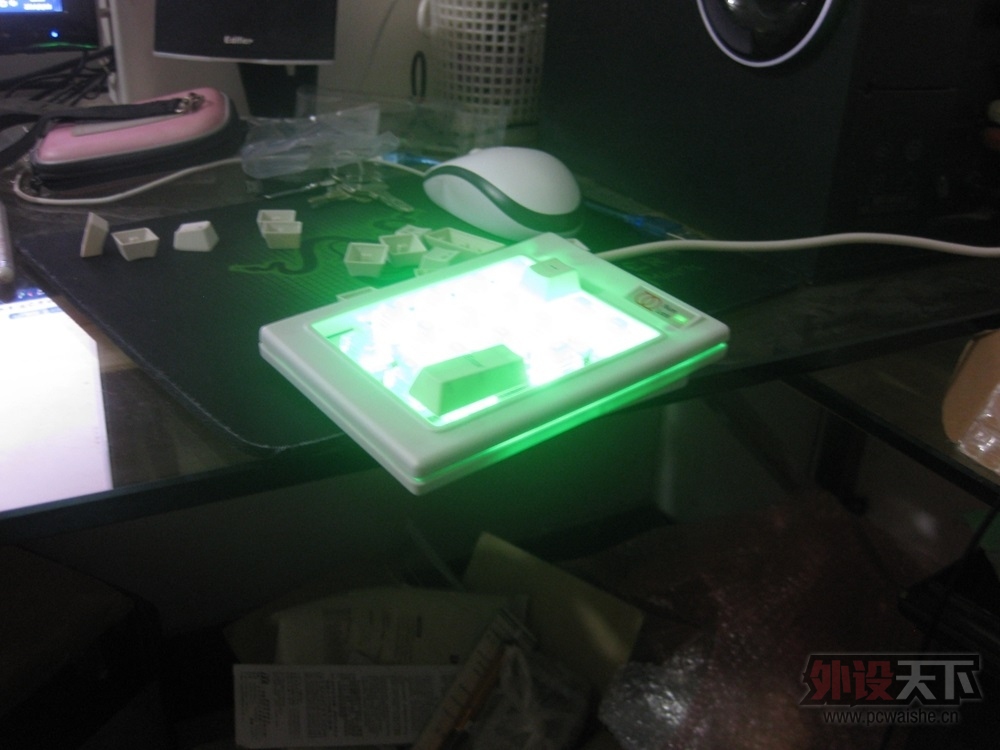

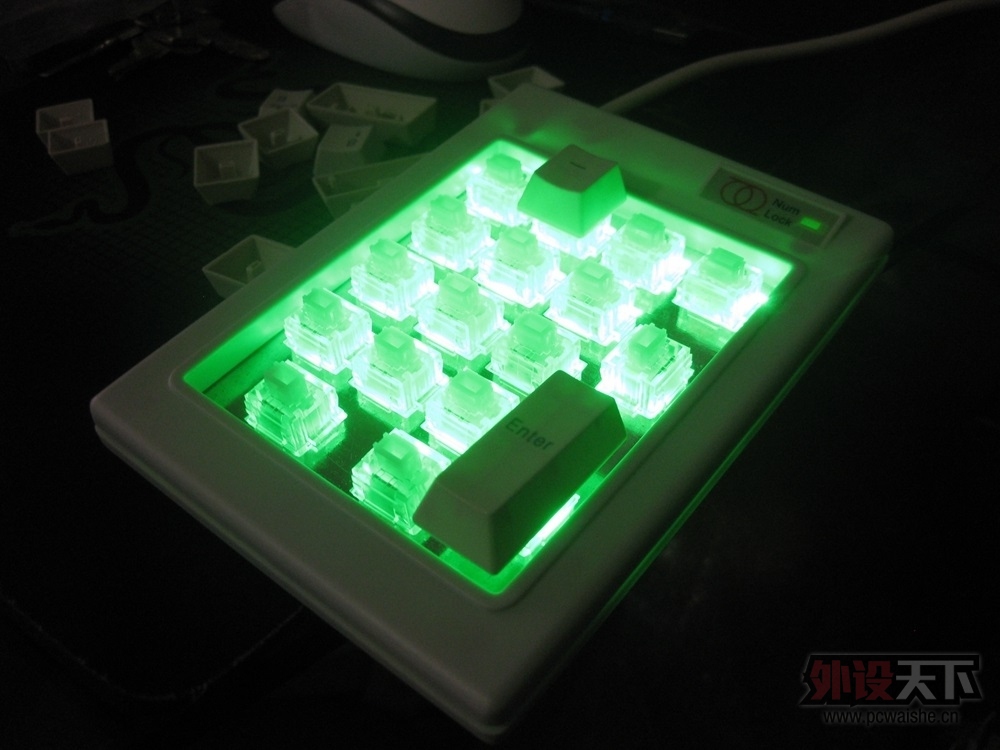

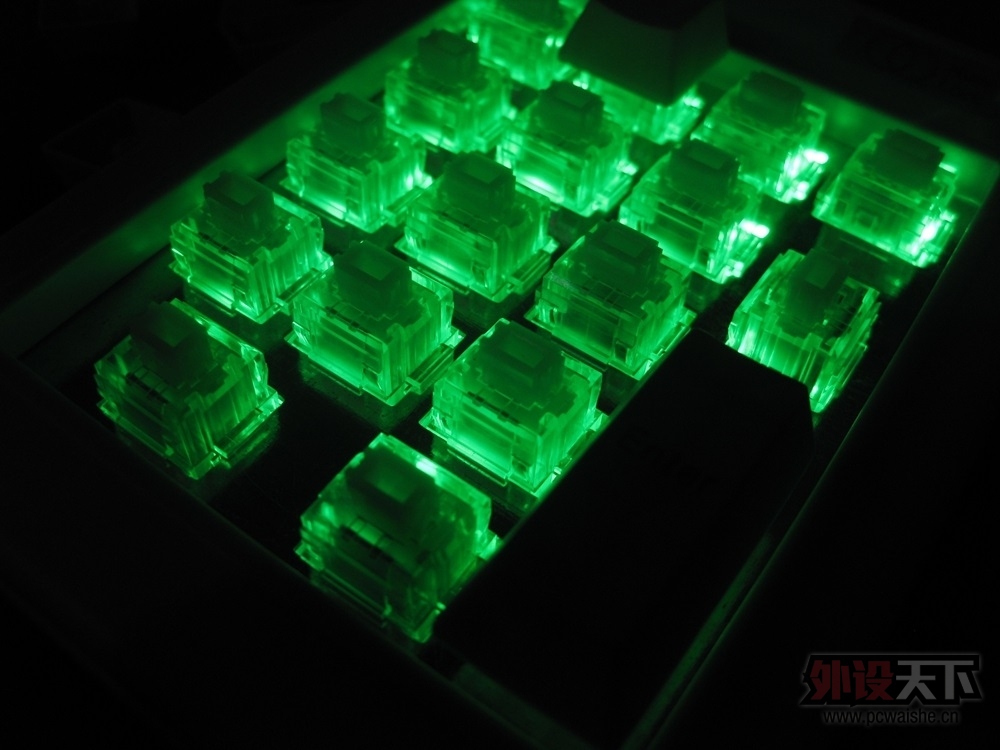

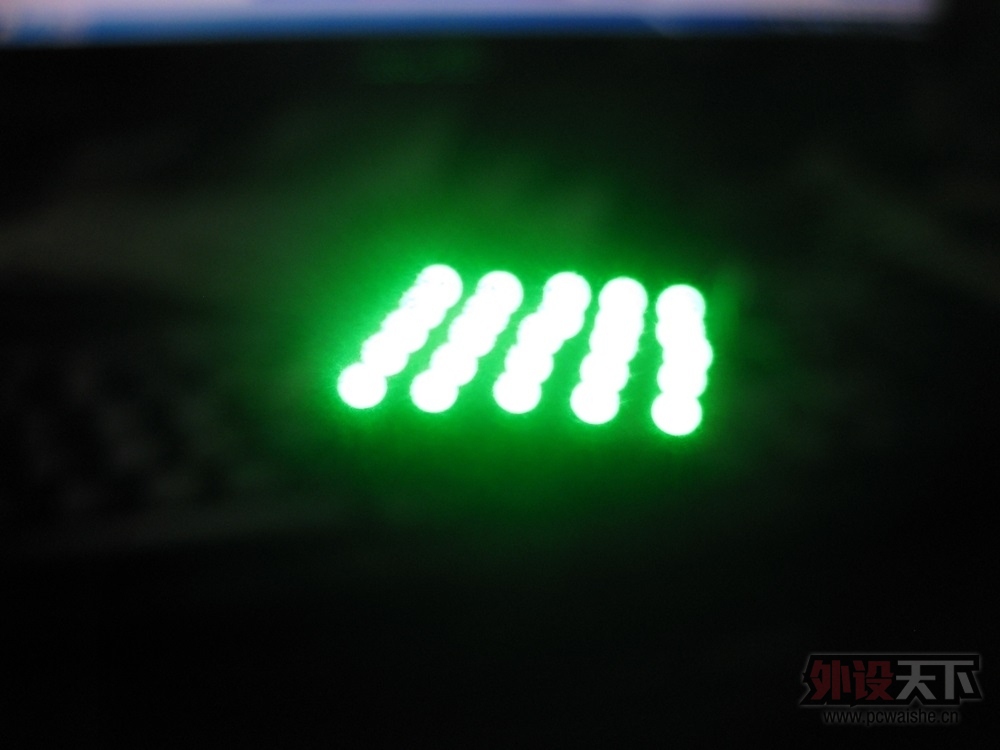

点亮的时刻瞎了眼

上好轴，灯是藏在PBC跟钢板之间的

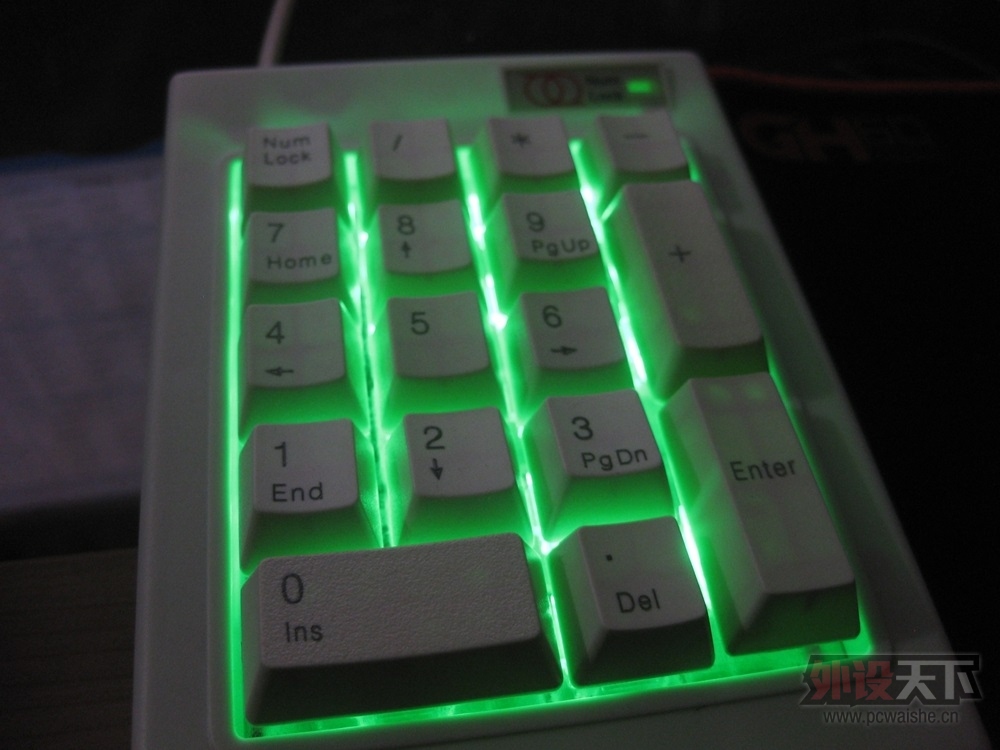

下面就随便看图吧

謙兒

技术真不错!顶悬壶!期待蓝色60PCB到手!

thelamb

好技术，顶一个

物与人生

原来壶总还玩过这个

13202149464

于是现在阿米洛试轴器出来了

wlandytex

键帽不透光，不好看。来自: iPhone客户端

别撕我自己脱

国产 或者说台产ALPS简轴也有透明整轴我有一个电路板用的就是这种透明的整个的轴 但是由于时间久远 ，。 所以不是这种很透明的感觉了

non0001

透明轴哪里买的？

mole8080

能上手的只能说羡慕~

完蛋苗儿

背光效果好看，原来是自己改的

一場遊戲一場夢

后面两张是加电阻了吗？

jihang1991

这轴没mx舒服

zaifly

这个类似的小键盘我也有一个。。。带刷卡的。。用的轴是一样的。。。貌似在来伊份的店里也见过。。

imQi

大家快来黑lz啊

邻居的耳朵

求alps改mx教程！！！

悬壶济世

邻居的耳朵 发表于 2014-2-18 20:02
求alps改mx教程！！！

这个没改MX只是用了透明的ALPS而已

oyowala1983

我操 碉堡了

科比加油

貌似我们这边超市收银台都是用的这个 哈哈哈 是和青轴很像
