手改一个老键盘，底座泛光

aimok

这是老的108PLUM 键盘，大回车，小退格，感谢论坛里的朋友，送了一个回车给我，虽然没用上，但是非常的感谢。。。

这个键盘最早在网上订了一个亚克力的外壳，虽然问题很多，也不是特别的美观，但是我学习到了如何用最简单最省材料的方式去做外壳。不过问题还是非常明显的，主板不能有倾斜角度，外框太厚，如果上下2层都是亚克力板，那么键盘的强度都不够，整个键盘是软的，不管怎么说，这就是试试看，下一次我自己做，会从中学习到很多好东西。

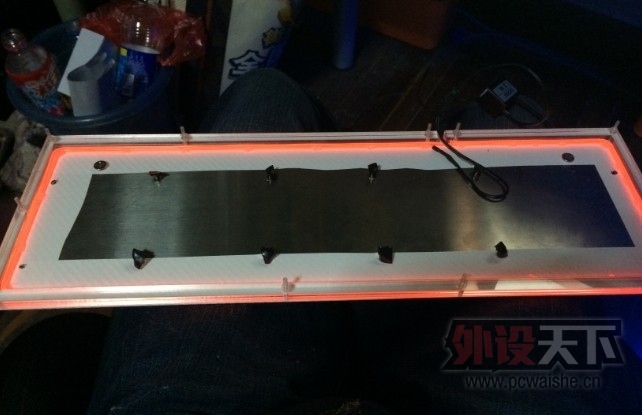

定制了一块1.5MM 钢板替换掉亚克力底板，增加强度，同时用2.3MM 冷光线布线，关于冷光线，粗细和亮度无关，也就是说，越细越好，多走几道亮度就高了，我这是2道的。不过一个驱动器最长只能驱动3M 线，超过就不亮了。




装配过程就不看了，成品后，室内灯光下，上面看效果，上盖是红色亚克力板。

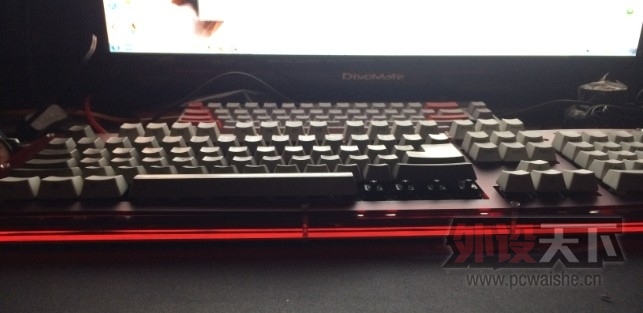

侧面室内灯光下看效果，只能看到键盘有光透出，没有照明效果。

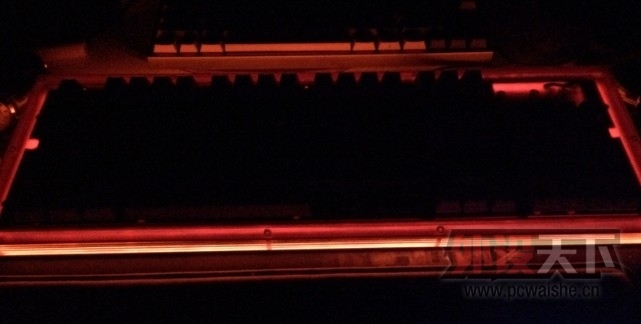

全黑情况下效果，有泛光效果了，如果是带灯键帽，可能会更好一些。。。不过我觉得，键帽灯有光污染的可能，这种底座灯光柔和很多。。。

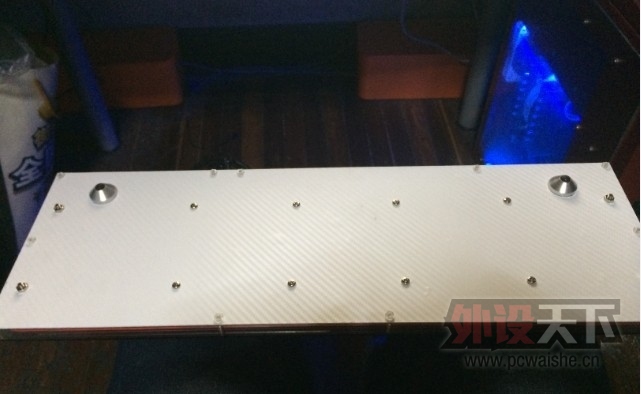

键盘底部，用的白色碳纤维包了，因为切割的时候弄花了钢板，不能直接看，将就下吧。。。

这个冷光是独立USB 驱动的，所以我插在USB HUB 的情况下，这个键盘的灯是可以常亮的，网上关灯后，桌上就是一圈红光效果。。。

仅仅个人学习制作，分享下效果，不喜勿喷，谢谢。。。

jihang1991

好手艺

完蛋苗儿

aimok 发表于 2014-2-12 15:47
我就是试效果的，这种2.3MM 的线，我还有宽线，目前看，如果做底座泛光，用宽线更好，做精细了会非常服帖 ...

底盘可以用很薄钢结构的框架，能固定住主板就行了，不用整张钢板，下面在加一层亚克力板就可以做底座透光了，哈哈，这个好像更难了

aimok

完蛋苗儿 发表于 2014-2-12 15:42
这个亚克力外壳的灯光是外接电源，应该多搞几种灯光颜色

我就是试效果的，这种2.3MM 的线，我还有宽线，目前看，如果做底座泛光，用宽线更好，做精细了会非常服帖

还有就是亚历克必须用高成本的整切，不能用3MM 的叠加，效果不行，只是节省费用而已。。

完蛋苗儿

这个亚克力外壳的灯光是外接电源，应该多搞几种灯光颜色
